В чем разница между изометрией и аксонометрией: отличия в проекциях

§ 17. Основные положения аксонометрического проецирования

Основные положения аксонометрического проецирования

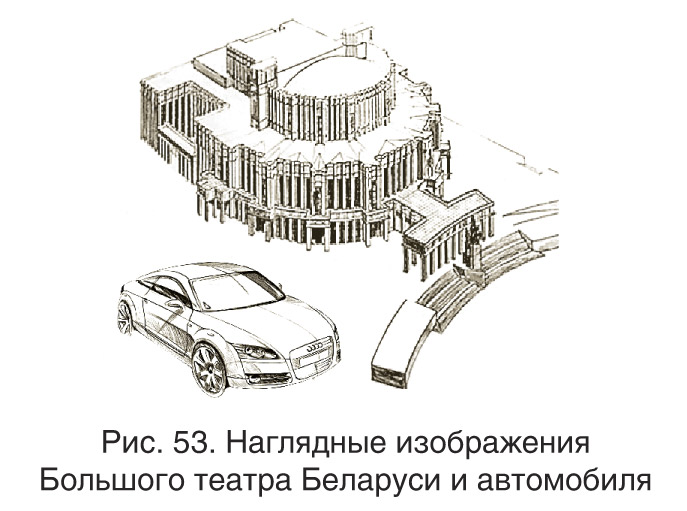

Проецирование предмета на плоскости проекций дает нам представление о форме самого предмета только с одной стороны. Чтобы получить представление о форме предмета в целом, нужно проанализировать и сравнить между собой отдельные его проекции. Предмет можно спроецировать на плоскость проекций таким образом, чтобы на созданном изображении было видно сразу несколько его сторон. Полученное таким образом изображение называется наглядным. Его используют для реализации технического замысла автора при выполнении проектирования и конструирования разных объектов (рис. 53). Для получения наглядного изображения предмета используют аксонометрическую проекцию (рис. 54).

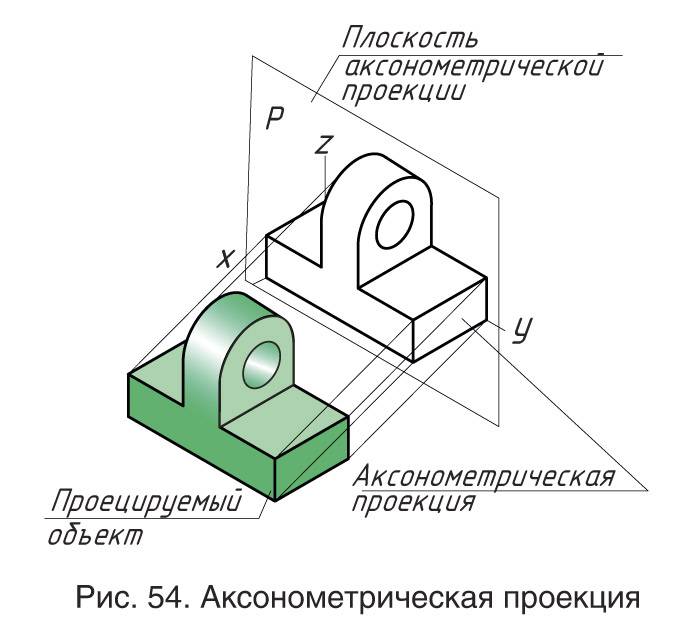

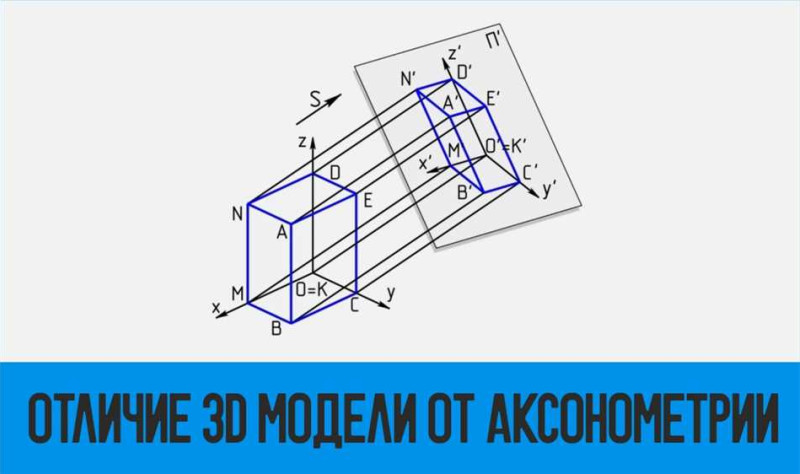

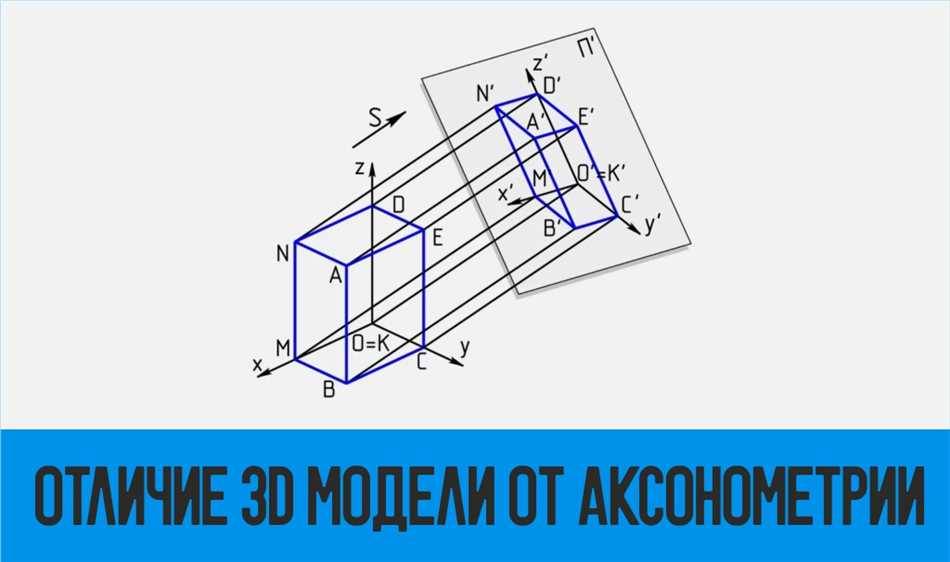

Аксонометрическая проекция — это изображение, полученное при параллельном проецировании предмета вместе с осями прямоугольных координат на произвольную плоскость.

Слово аксонометрия — греческое. В переводе оно означает «измерение по осям» (аксон — ось, метрео — измеряю).

Проецируемый предмет располагают относительно координатных осей х, у, z и вместе с ними проецируют его на произвольную плоскость. Эта плоскость называется плоскостью аксонометрических проекций. Проекции координатных осей называются аксонометрическими осями (см. рис. 54).

Виды аксонометрических проекций.

Аксонометрическое изображение предмета получается прямоугольным (а) и косоугольным (б) проецированием.Проецирующие лучи в прямоугольной аксонометрической проекции перпендикулярны плоскости проекции. К прямоугольным аксонометрическим проекциям относятся изометрическая и диметрическая проекции.Проецирующие лучи в косоугольной аксонометрической проекции направлены под углом к плоскости проекций. К косоугольным аксонометрическим проекциям относятся фронтальная изометрическая, горизонтальная изометрическая и фронтальная диметрическая проекции.

Какой вид аксонометрической проекции (прямоугольную или косоугольную) вы будете использовать для наглядного изображения объекта? Свой выбор объясните.

Коэффициент искажения. Все виды аксонометрических проекций характеризуются двумя параметрами: направлением аксонометрических осей и коэффициентами искажения по этим осям.

Коэффициент искажения (k) — отношение аксонометрической единицы измерения к натуральной.

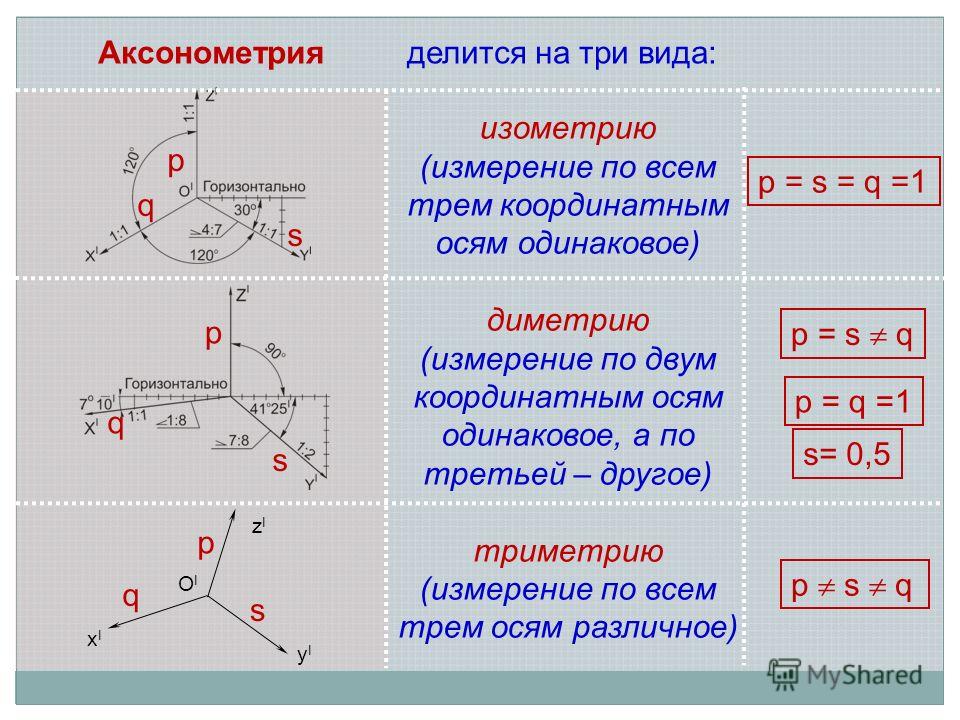

В зависимости от расположения координатных аксонометрических осей относительно аксонометрических проекций получаются различные аксонометрические проекции: прямоугольная изометрическая проекция (сокращенно — изометрия), прямоугольная диметрическая проекция (или диметрия), косоугольные фронтальная и горизонтальная изометрия и фронтальная диметрия.Например, в прямоугольной изометрической проекции оксонометрические оси располагаются по отношению друг к другу под углом 120°.Коэффициенты искажения различны в изометрических и диметрических аксонометрических проекциях. В изометрической проекции коэффициент (k) равен единице, т. е. по осям х, y, z выполняют проекцию без искажения. Диметрическая проекция выполняется с коэффициентом искажения (k) по оси y, равным 0,5, а по осям z и х — равным единице.

Объясните, в чем отличие изометрической проекции от диметрической.

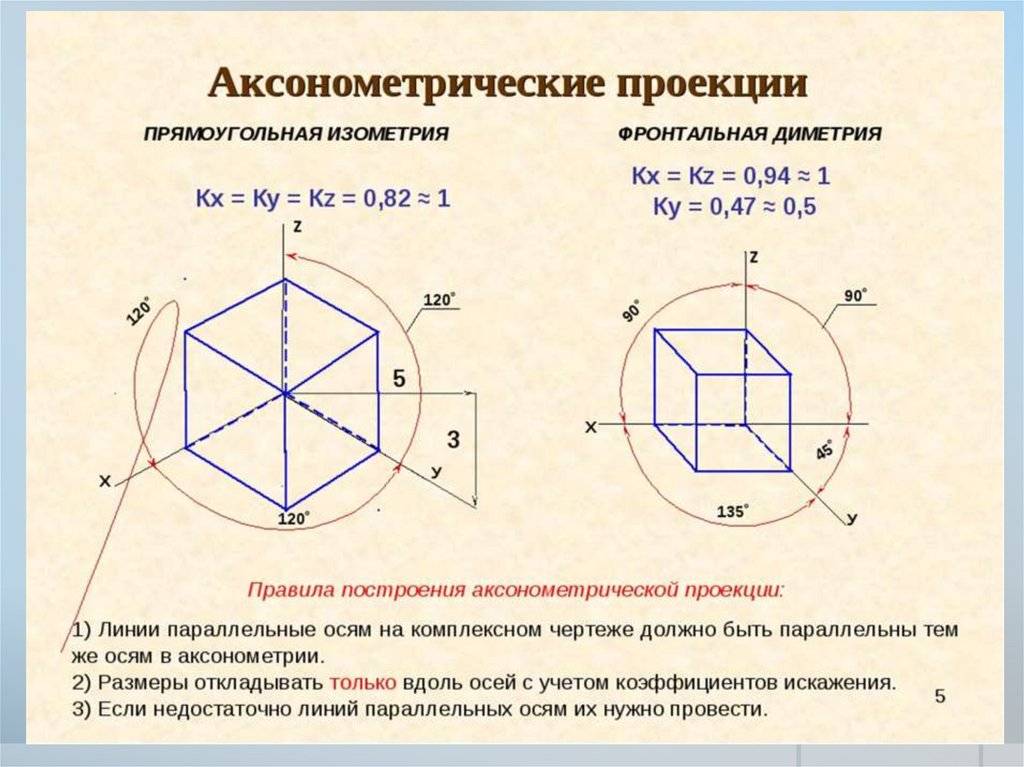

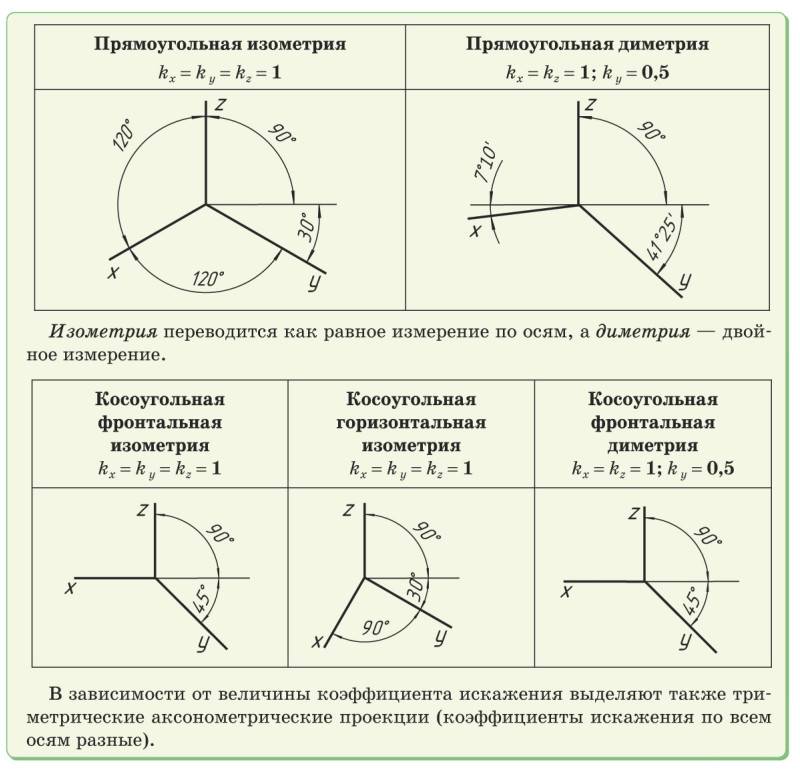

Наиболее распространенными являются прямоугольная изометрическая (прямоугольная изометрия) и косоугольная фронтальная диметрическая (фронтальная диметрия) проекции, в которых объект изображается в трех проекциях так, чтобы можно было хорошо увидеть его форму с трех сторон. Способы построения аксонометрических осей. При построении аксонометрических осей прямоугольной изометрии используют один из трех способов.

Правила построения аксонометрических проекций1. Длина откладывается по оси х, высота — по оси z, ширина — по оси у.2. Все измерения выполняются только по аксонометрическим осям или прямым, параллельным им.3. Все прямые линии, параллельные друг другу или осям x, y, z, на комплексном чертеже в аксонометрических проекциях остаются параллельными между собой и соответствующим аксонометрическим осям

В начале 80-х гг. XX в. в компьютерных играх стала активно применяться изометрическая проекция. Это быстрая и эффективная симуляция трехмерного пространства, которая дает иллюзию глубины без большого количества дорогостоящих вычислений. Раньше большинство игр имели вид сверху или вид сбоку. Первыми играми, которые использовали изометрию, были Zaxxon и Qbert. Сейчас, несмотря на развитие 3D-технологий, игры с изометрическим видом все еще очень популярны, особенно ролевые и стратегии.

Различия в углах

Изометрические проекции характеризуются равными углами между осью X и проекционной плоскостью, осью Y и проекционной плоскостью, а также между осями X и Y. Такие углы составляют 120 градусов, что придает изометрии симметричный и сбалансированный вид.

В отличие от изометрии, аксонометрические проекции могут иметь различные углы между осями XYZ и проекционной плоскостью. Наиболее распространенными вариантами являются методы проекции с углами по 30, 45 и 60 градусов. Большой угол аксонометрии придает изображению более реалистичную перспективу, а меньший угол делает объект более сжатым и плоским.

Изометрия: углы обзора — 120 градусов;
Аксонометрия: углы обзора — 30, 45, 60 градусов.

Выбор углов проекции зависит от конкретной задачи и целей, которые нужно достичь. Если требуется более реалистичное изображение, аксонометрическая проекция с большим углом может быть предпочтительнее. Однако, если нужно упростить и улучшить читаемость изображения, изометрия со своими равными углами может быть более эффективной.

Важно помнить, что углы обзора не являются единственным фактором, определяющим различия между аксонометрией и изометрией. Другие аспекты, такие как отношение масштабов и пропорций, также играют роль в выборе конкретного метода проекции

Что представляет собой изометрия?

В прямоугольной изометрической проекции аксонометрические оси образуют между собой углы в 120°, ось Z’ направлена вертикально. Имеется 8 различных вариантов получения изометрической проекции в зависимости от того, в какой октант смотрит наблюдатель. Это происходит из-за приблизительно равных по размеру и площади проекций такого объекта. Большинство современных компьютерных игр избегают этого за счёт отказа от аксонометрической проекции в пользу перспективноготрёхмерного рендеринга.

Вместо этого использовалась пропорция пиксельного узора 2:1 для рисования осевых линий x и y, в результате чего эти оси располагались под углом arctg 0,5 ≈ 26,565° к горизонтали.

Основные отличия

1. Углы целевой оси: В аксонометрической проекции ось Z на плоскость отсекается под углом 45 градусов, в то время как в изометрической проекции – под углом 30 градусов. Это влияет на то, как объекты расположены и выглядят на плоскости.

2. Соотношения осей: В аксонометрии все оси масштабируются одинаково, то есть сохраняют пропорции. В изометрии оси X и Y масштабируются одинаково, в то время как ось Z сжимается. Это означает, что объекты в изометрии могут выглядеть немного сжатыми по вертикали.

3. Отображение размеров: В аксонометрии можно легче определить размеры объектов, так как оси масштабируются одинаково. В изометрии масштабирование осей создает искажения, поэтому размеры объектов могут быть сложнее оценить.

4. Углы и направления: В аксонометрии углы и направления объектов сохраняются с большей точностью, чем в изометрии. В изометрии некоторые углы и направления могут быть искажены, особенно в дальних плоскостях.

В зависимости от конкретной задачи и визуальных требований можно выбрать между аксонометрией и изометрией. Аксонометрия может быть предпочтительна для точного представления размеров и форм объектов, в то время как изометрия может создавать более простое и эстетически приятное визуальное отображение.

Преимущества аксонометрии

Четкое представление пространства. Аксонометрические чертежи позволяют с легкостью визуализировать пространственные отношения между объектами и их расположение. Благодаря этому, аксонометрия часто применяется в архитектуре, дизайне и инженерии.
Легкая восприимчивость для восприятия. При аксонометрическом представлении объекта нет необходимости в использовании сложных математических проекций и перспективы. Это делает аксонометрию более доступной для широкой аудитории без специальных знаний в области графического дизайна.
Удобство для проведения измерений. В аксонометрическом чертеже все оси ортогональны друг другу и имеют одинаковый масштаб. Поэтому измерения длин, углов и других параметров объекта легко проводить на плоскости чертежа без необходимости применения сложных формул и вычислений.
Возможность демонстрации сложных объектов. Аксонометрия позволяет отобразить сложные трехмерные объекты и сцены без искажения и потери деталей. Это особенно полезно при создании визуализаций архитектурных проектов, прототипирования изделий и создания игровых сценариев.
Коммуникативная эффективность. Аксонометрические чертежи и изображения могут быть ориентированы и объяснены аудитории с разным уровнем знаний и опыта. Благодаря этому аксонометрические представления широко применяются в образовательных программам, презентациях и инструкциях.

Следует отметить, что аксонометрия не лишена некоторых ограничений, таких как невозможность точного отображения глубины и изменение размеров объектов при вращении. Однако, преимущества аксонометрии делают ее незаменимым инструментом при создании и визуализации трехмерных моделей, представлении архитектурных и конструкционных решений, а также для образовательных и коммуникативных целей.

Отличия и сходства изометрии и аксонометрии

Основное сходство между изометрией и аксонометрией заключается в том, что оба подхода позволяют сохранить пропорции и форму изображаемых объектов. Это достигается за счет отсутствия перспективы и использования параллельных линий для изображения сторон объекта.

Однако у изометрической и аксонометрической проекций есть и некоторые отличия. Главное различие между ними заключается в углах, под которыми видны объекты. В изометрической проекции все три оси объекта воспринимаются под углом 120 градусов друг к другу. В аксонометрии, с другой стороны, оси объекта воспринимаются под произвольными углами, отличными от 90 градусов.

Другое отличие между изометрией и аксонометрией заключается в том, что в изометрической проекции все три оси объекта имеют одинаковую длину. В аксонометрической проекции длины осей могут быть разными, что позволяет создавать изображения с перспективной деформацией.

Изометрия и аксонометрия также имеют разные сферы применения. Изометрическая проекция обычно используется для создания схем и планов зданий, технических чертежей и графиков. Аксонометрическая проекция наиболее широко применяется в искусстве и дизайне для создания графических иллюстраций, рекламы, компьютерных игр и архитектурной визуализации.

Таким образом, изометрия и аксонометрия аналогичны по своей сути и позволяют изображать трехмерные объекты на плоскости.
Однако у них есть и существенные отличия, включая углы восприятия объекта и различную длину осей.
Изометрическая проекция используется в инженерии и техническом черчении, а аксонометрическая проекция — в искусстве и дизайне.

В чем основные различия между изометрией и аксонометрией?

Основное отличие между изометрией и аксонометрией заключается в том, как они отображают пропорции объектов. В изометрии все три оси (горизонтальная, вертикальная и ось глубины) изображаются под углами 120 градусов друг к другу. Это позволяет сохранить пропорции объектов и отобразить их в нереальном, совершенно новом мире, где все строго симметрично.

С другой стороны, аксонометрия, в отличие от изометрии, может использовать разные углы для отображения осей. В аксонометрии обычно используется угол в 30 градусов, который обеспечивает равное удлинение по всем осям. Это создает перспективу и добавляет реалистичности изображению.

Еще одним важным отличием между изометрией и аксонометрией является то, что в аксонометрии можно использовать разные масштабы для каждой оси, в то время как в изометрии все оси имеют одинаковый масштаб. Из-за этого, аксонометрические изображения могут выглядеть более реалистичными и детализированными.

6.5. Примеры аксонометрических проекций различных предметов

Аксонометрию предмета обычно строят по его техническому чертежу, на котором могут быть указаны проекции осей пространственной системы координат Oxyz, к которой отнесен предмет.

Построение аксонометрии начинают с проведения аксонометрических осей.

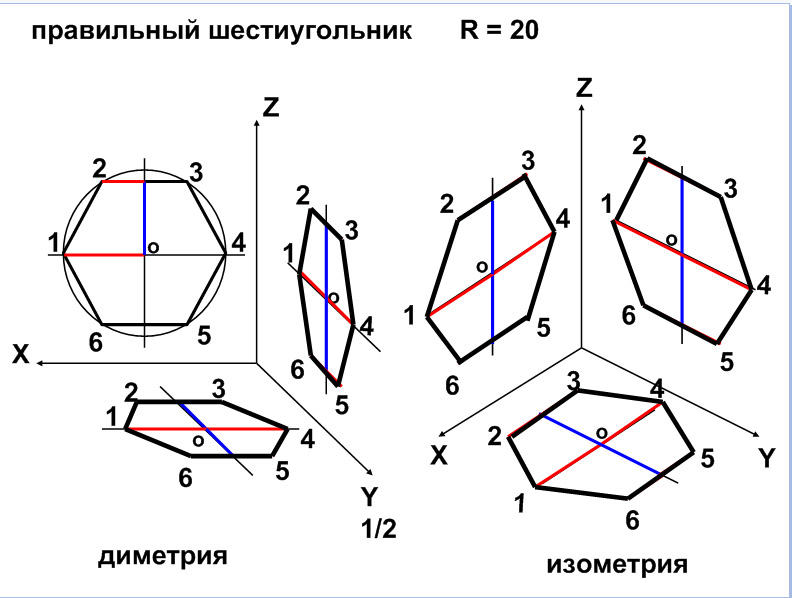

Аксонометрические проекции фигур строят по аксонометрическим проекциям их характерных точек. Аксонометрические проекции точек строят по координатам этих точек с учетом показателей искажения по аксонометрическим осям.

Аксонометрические проекции отрезков строят по аксонометрическим проекциям двух их точек. Аксонометрические проекции параллельных прямых параллельны. При этом аксонометрические проекции прямых, параллельных координатным осям, параллельны соответствующим аксонометрическим осям и имеют такие же показатели искажения.

На рис. 6.3а, 6.4а и 6.5а представлены технические чертежи параллелепипеда, полусферы и конуса вращения соответственно, на рис. 6.3б и 6.4б приведены изометрии двух первых фигур, а на рис. 6.5б – диметрия третьей.

A
1 E
1

à) z
2

á) z

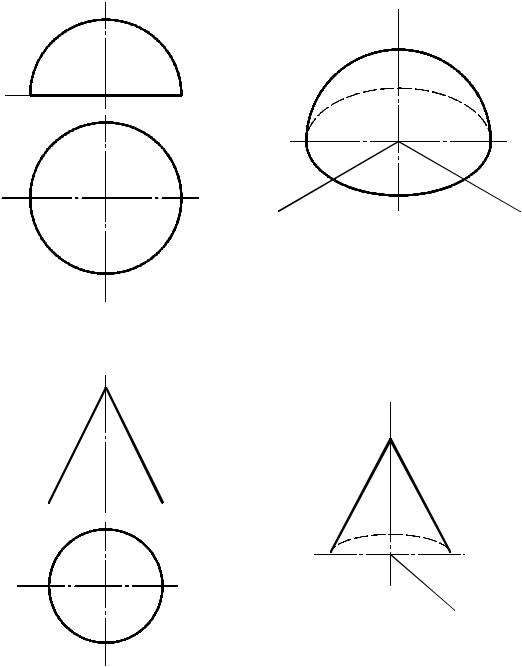

Очерком сферы при прямоугольном проецировании всегда является окружность радиусом, равным радиусу сферы R. При использовании приведенных показателей искажения радиус очерка сферы в изометрии увеличивают до 1,22R, а в диметрии – до 1.06R.

При построении аксонометрии предмета стремятся по возможности координатную плоскость xOy совместить с плоскостью основания предмета, а координатные оси – с его ребрами или осями симметрии.

На рис. 6.6а и 6.7а приведены комплексные чертежи предметов, а на рис. 6.6в и 6.7б соответственно изометрические проекции этих предметов с вырезом одной четверти.

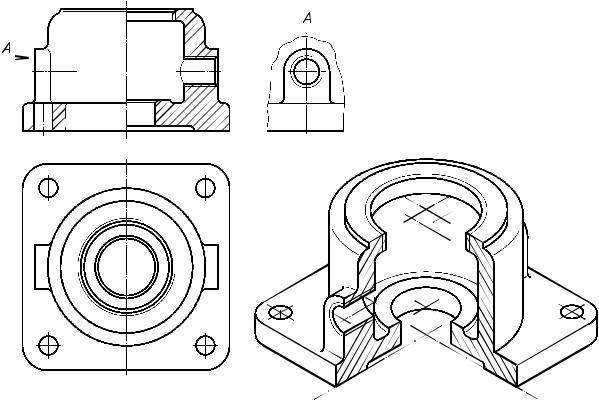

Вырез на изображениях, выполненных в аксонометрии, необходим так же, как и разрезы на технических чертежах, для выявления скрытых внутренних форм предмета.

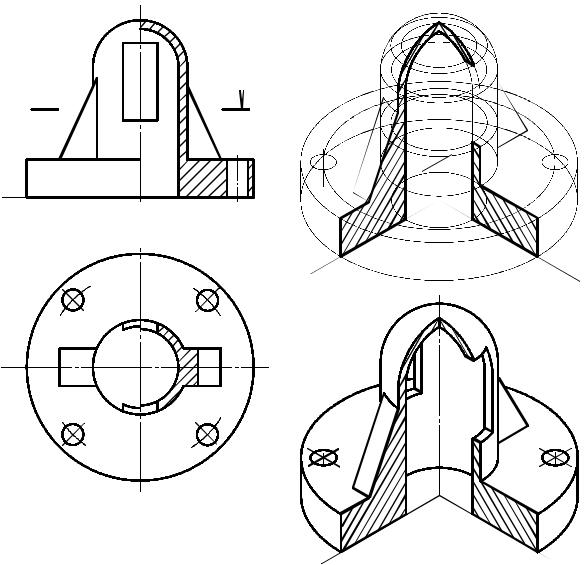

Разрезы в аксонометрии можно построить двумя способами. Первый способ заключается в построении полного изображения

предмета в тонких линиях с последующим нанесением контуров сечений, образуемых каждой секущей плоскостью выреза, и удалением изображения отсеченной части предмета (рис. 6.6б).

По второму способу сначала строят контуры сечений предмета секущими плоскостями (на рис. 6.6б показаны основными линиями), а затем выполняют изображение остальной части предмета.

В
аксонометрии
, как правило,
не применяют полные разрезы, при которых пропадает хотя бы одно из трех главных измерений предмета
(длина, ширина, высота). В противном случае аксонометрия была бы лишена своего главного преимущества – наглядности.

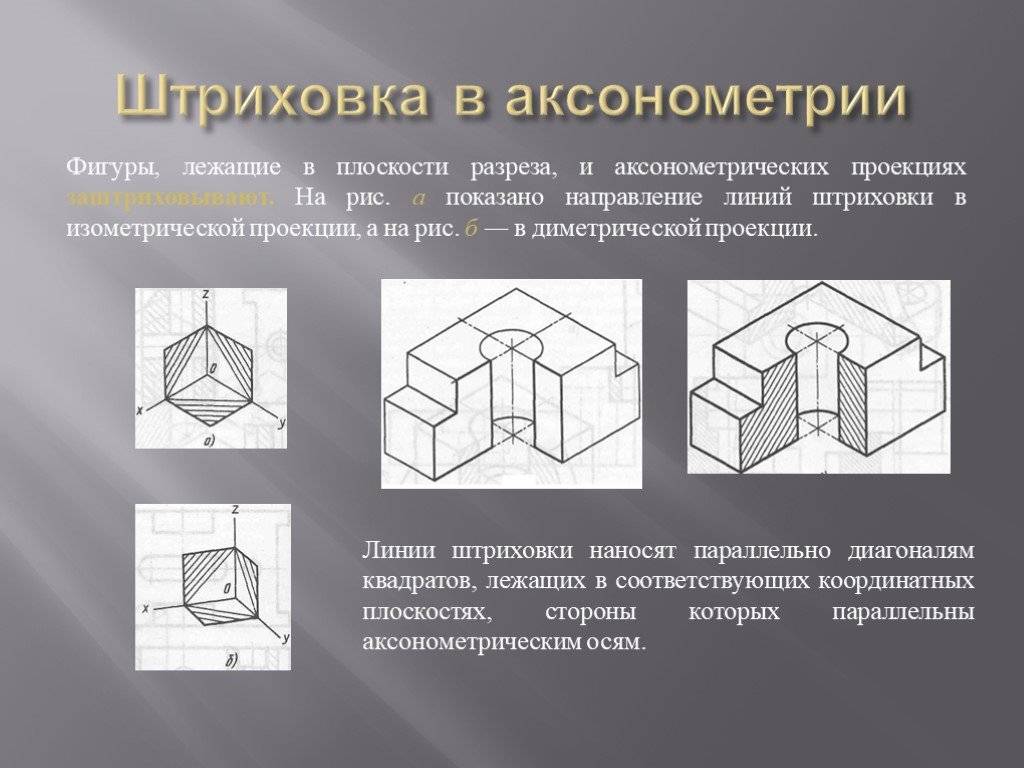

Для определения направления штриховки в разрезах на аксонометрических осях откладывают произвольный отрезок b, а в диметрии на оси y – половину этого отрезка. Прямые, соединяющие концы отрезков, задают направление штриховки для соответствующих плоскостей (рис. 6.1 и 6.2).

Если секущая плоскость проходит через ребра жесткости, сплошные выступы или тонкие стенки, то сечения этих элементов деталей всегда заштриховывают. В аксонометрии не производят поворот в плоскость разреза отверстий, расположенных на круглых фланцах или дисках (рис. 6.6).

В
аксонометрии допускается не показывать мелкие конструктивные элементы предмета (фаски, скругления и т.п.). Линии плавного перехода одной поверхности в другую показывают условно тонкими линиями (рис. 6.7б).

Отображать различные геометрические предметы с помощью чертежей и посредством компьютерной графики можно с применением принципов изометрии и аксонометрии. В чем специфика каждого из них?

Презентация на тему: ” Аксонометрические проекции. Фронтальная косоугольная диметрическая и прямоугольная изометрическая проекции.” — Транскрипт:

Аксонометрические проекции. Фронтальная косоугольная диметрическая и прямоугольная изометрическая проекции

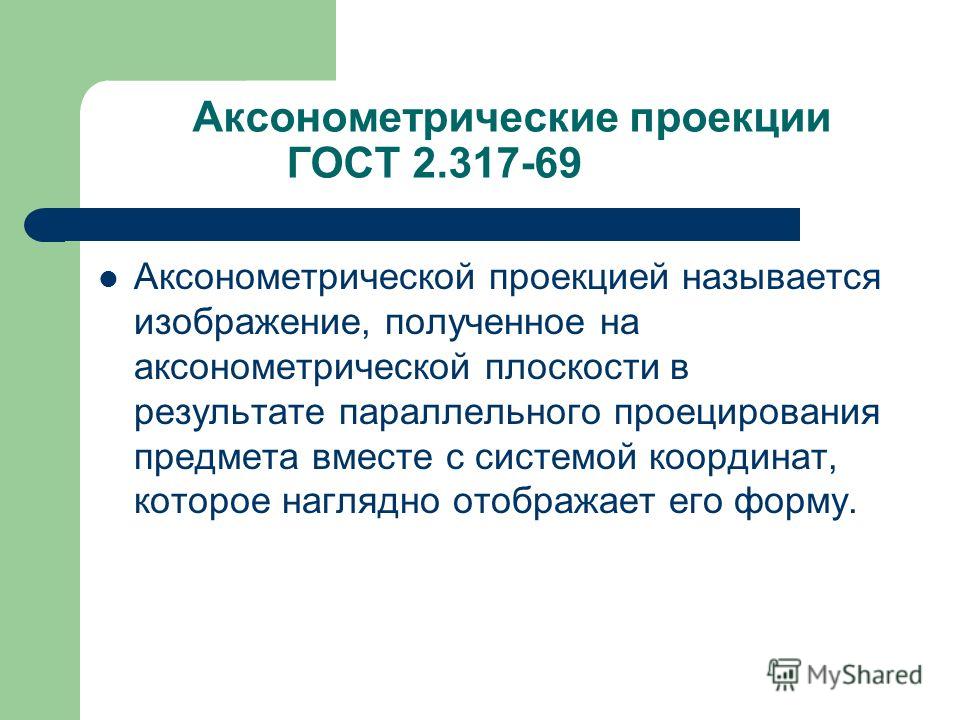

Аксонометрические проекции ГОСТ Аксонометрической проекцией называется изображение, полученное на аксонометрической плоскости в результате параллельного проецирования предмета вместе с системой координат, которое наглядно отображает его форму.

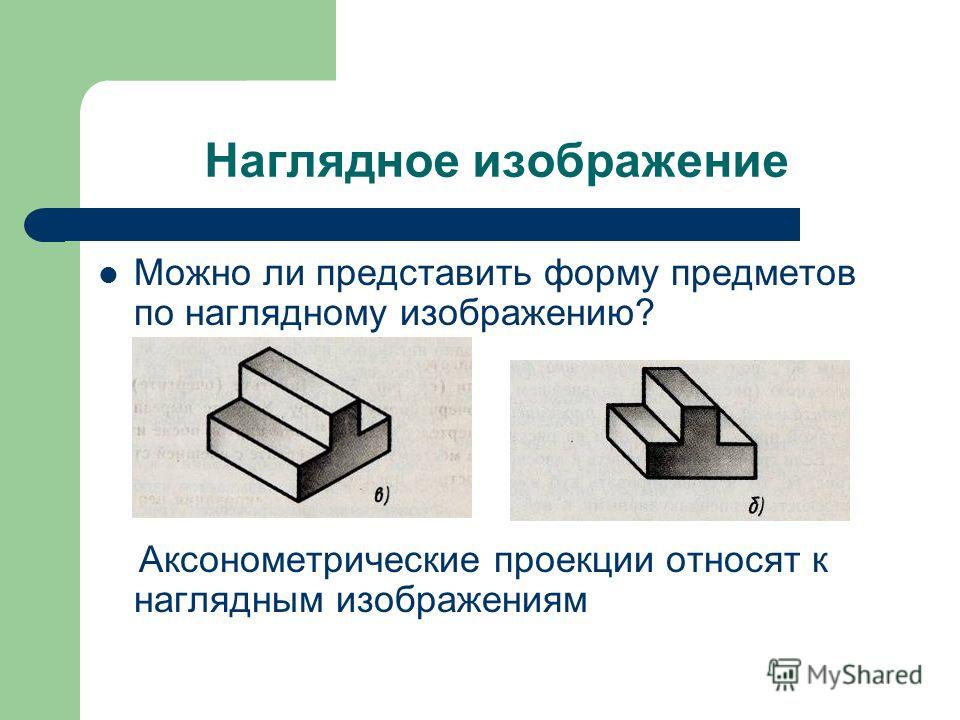

Наглядное изображение Можно ли представить форму предметов по наглядному изображению? Аксонометрические проекции относят к наглядным изображениям

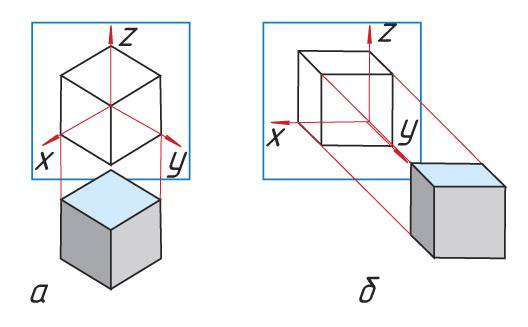

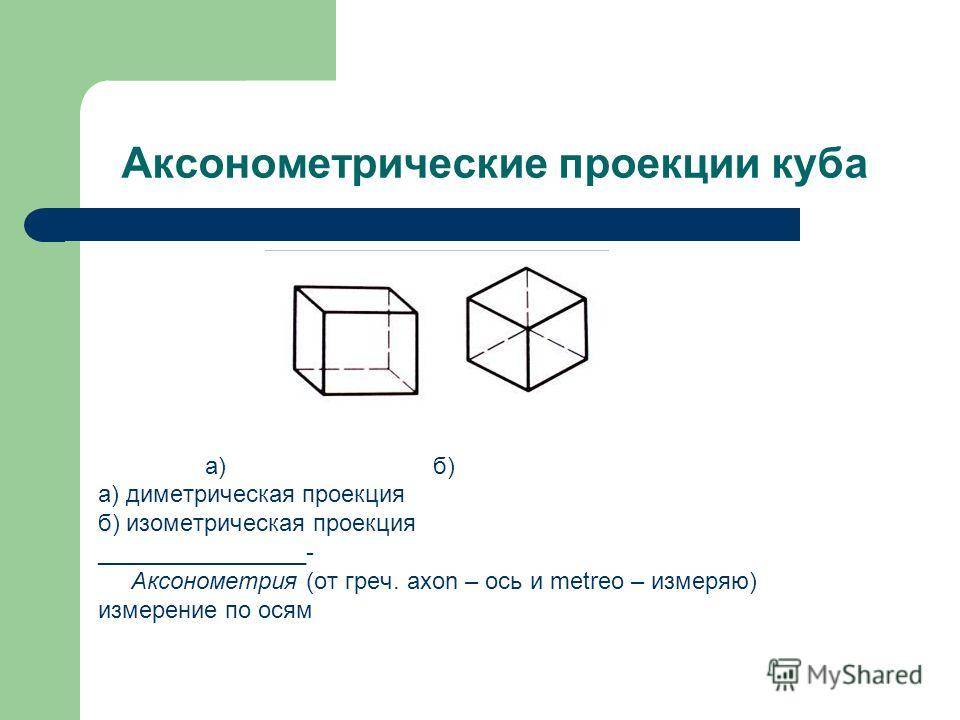

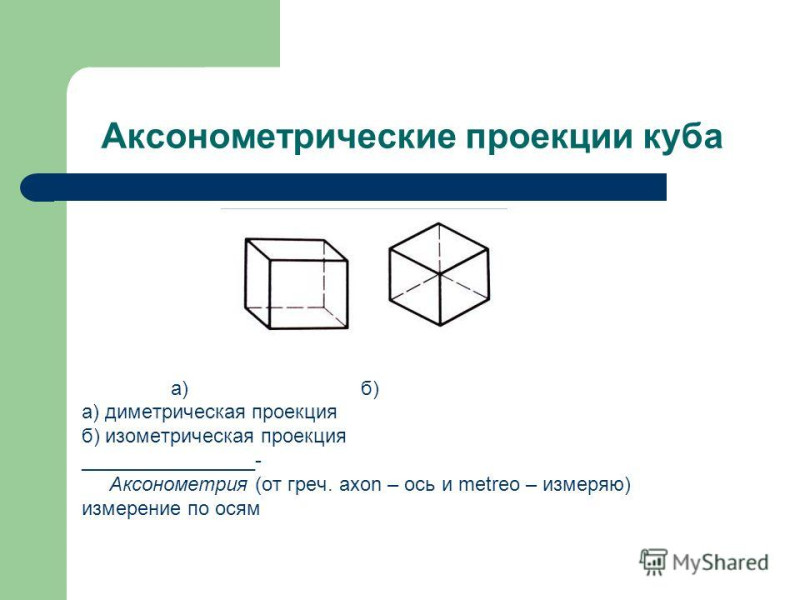

Аксонометрические проекции куба а) б) а) диметрическая проекция б) изометрическая проекция ________________- Аксонометрия (от греч. аxon – ось и metreo – измеряю) измерение по осям

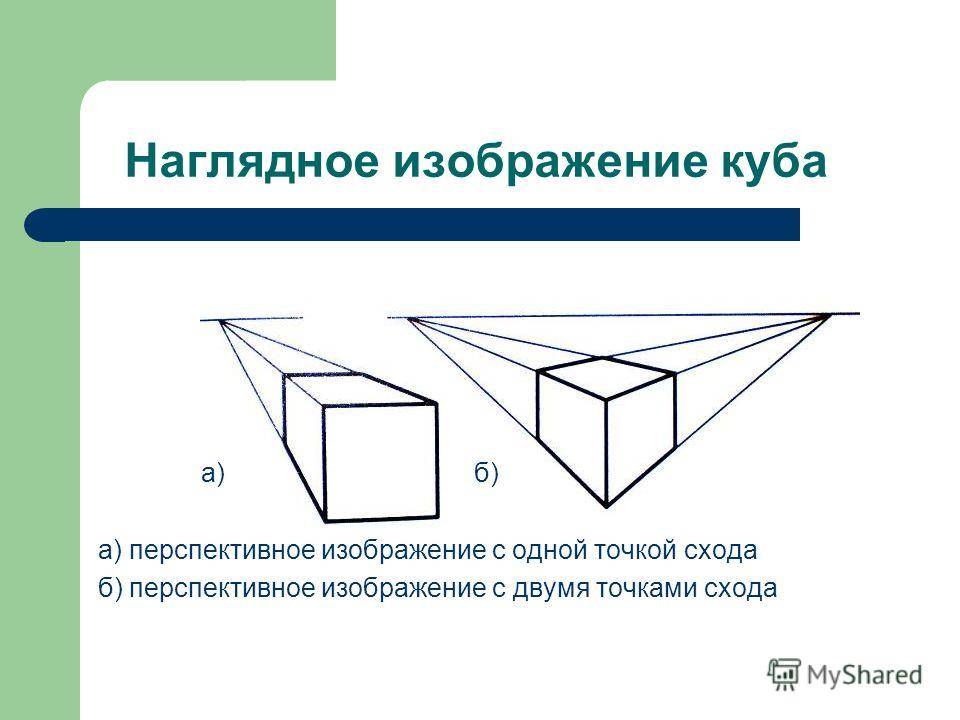

Наглядное изображение куба а) б) а) перспективное изображение с одной точкой схода б) перспективное изображение с двумя точками схода

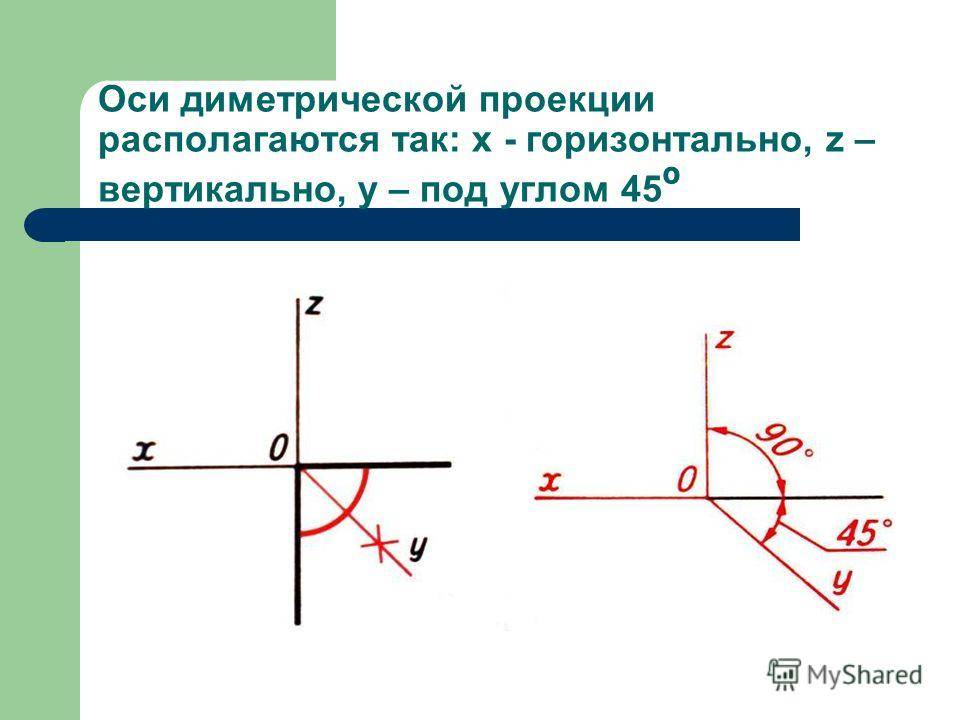

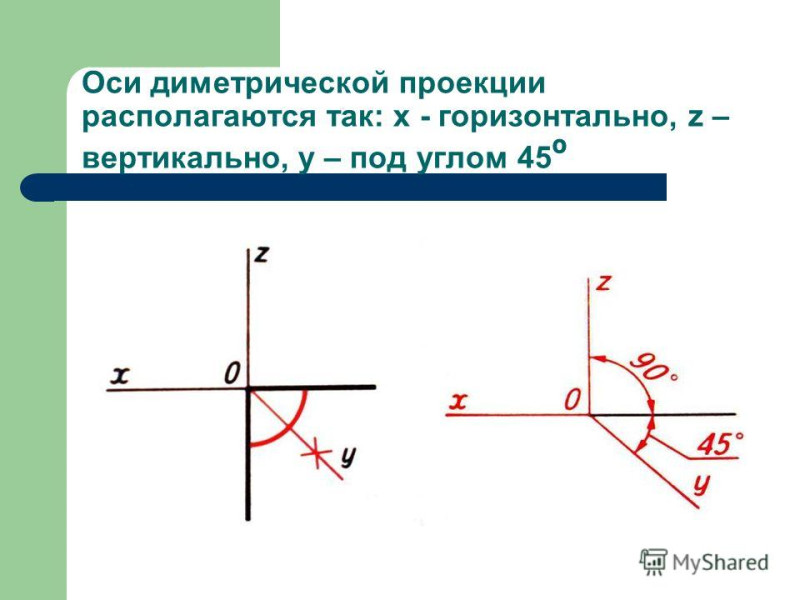

Оси диметрической проекции располагаются так: x – горизонтально, z – вертикально, y – под углом 45 º

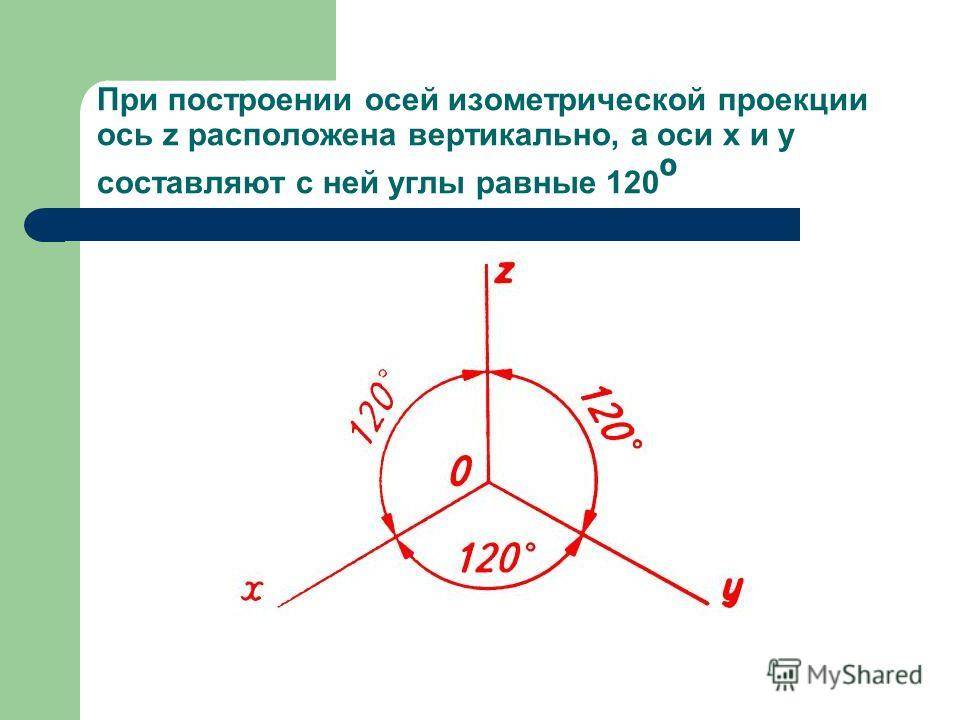

При построении осей изометрической проекции ось z расположена вертикально, а оси x и y составляют с ней углы равные 120 º

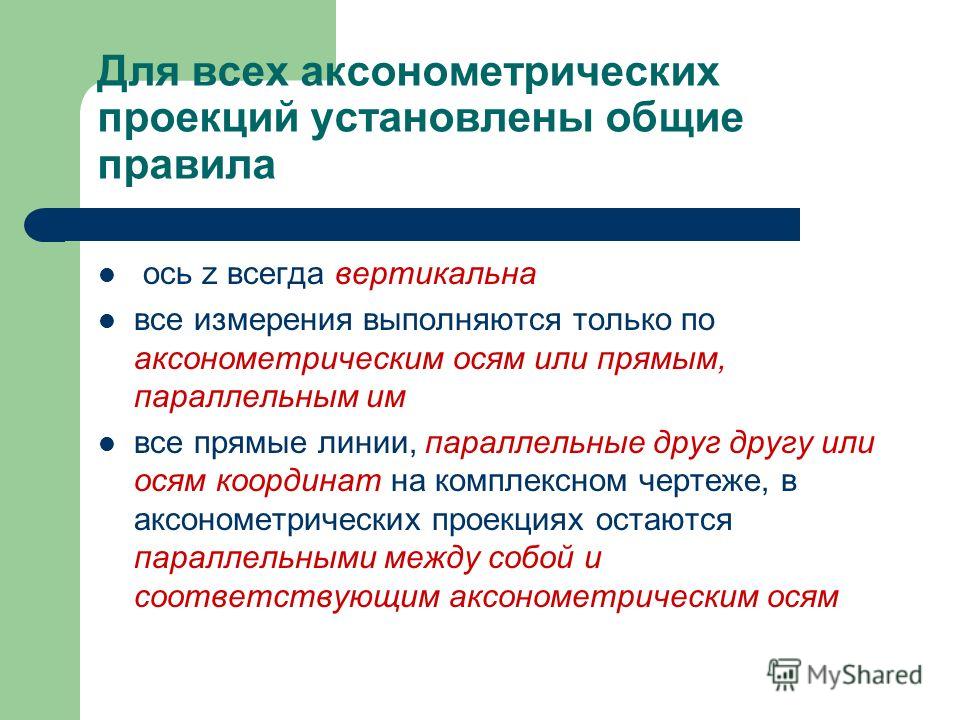

Для всех аксонометрических проекций установлены общие правила ось z всегда вертикальна все измерения выполняются только по аксонометрическим осям или прямым, параллельным им все прямые линии, параллельные друг другу или осям координат на комплексном чертеже, в аксонометрических проекциях остаются параллельными между собой и соответствующим аксонометрическим осям

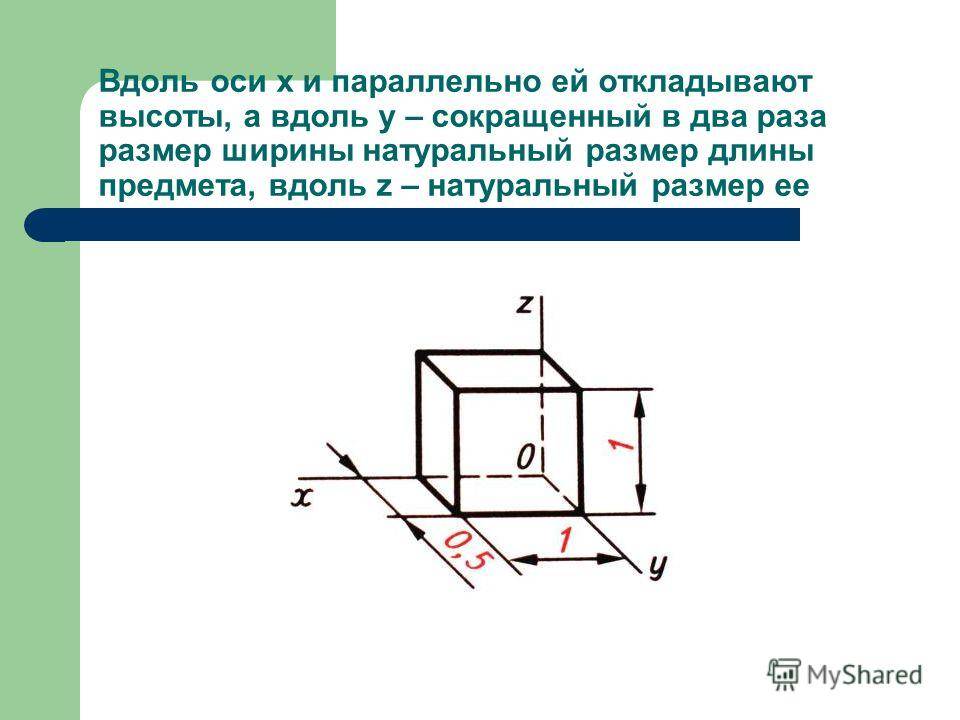

Вдоль оси x и параллельно ей откладывают высоты, а вдоль y – сокращенный в два раза размер ширины натуральный размер длины предмета, вдоль z – натуральный размер ее

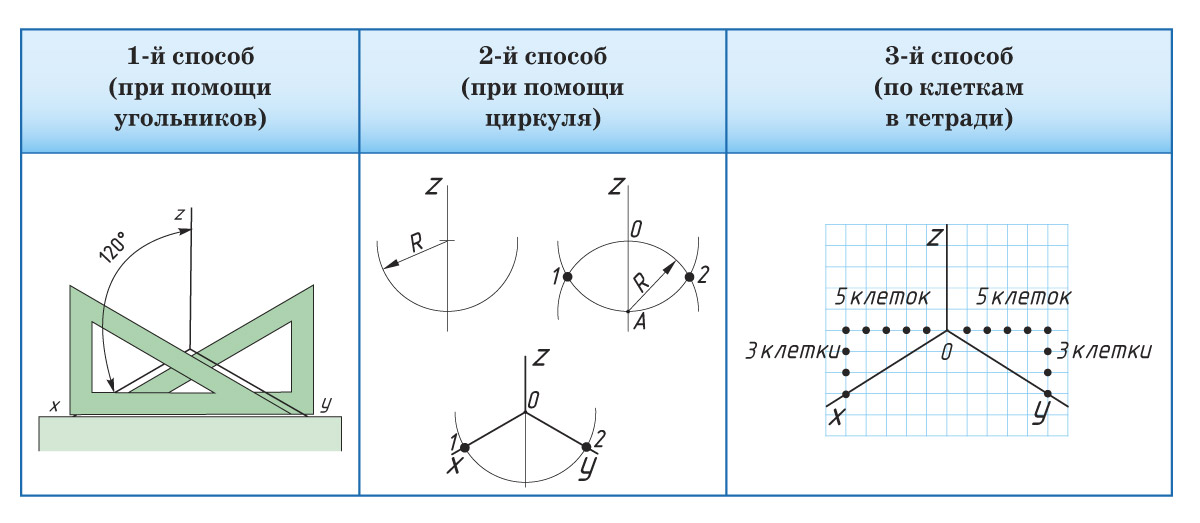

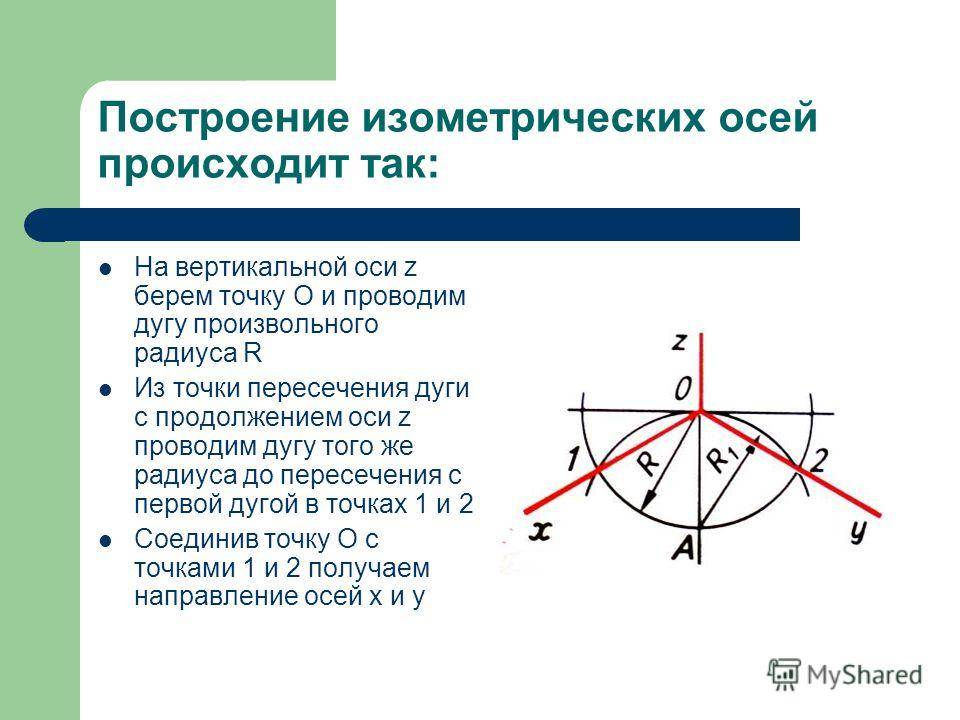

Построение изометрических осей происходит так: На вертикальной оси z берем точку О и проводим дугу произвольного радиуса R Из точки пересечения дуги с продолжением оси z проводим дугу того же радиуса до пересечения с первой дугой в точках 1 и 2 Соединив точку О с точками 1 и 2 получаем направление осей x и y

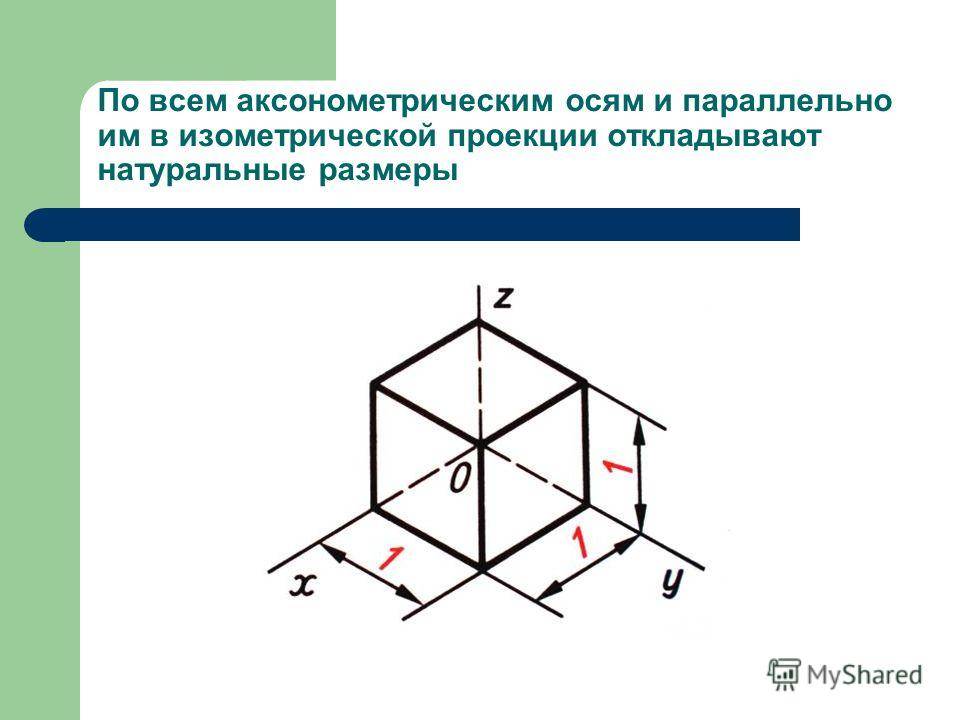

По всем аксонометрическим осям и параллельно им в изометрической проекции откладывают натуральные размеры

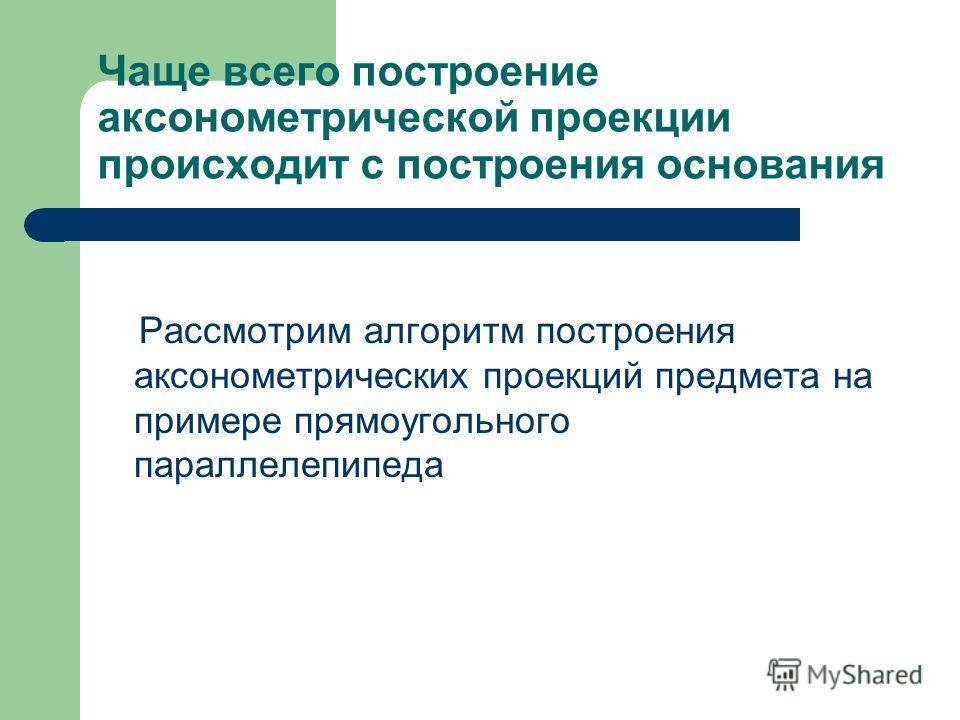

Чаще всего построение аксонометрической проекции происходит с построения основания Рассмотрим алгоритм построения аксонометрических проекций предмета на примере прямоугольного параллелепипеда

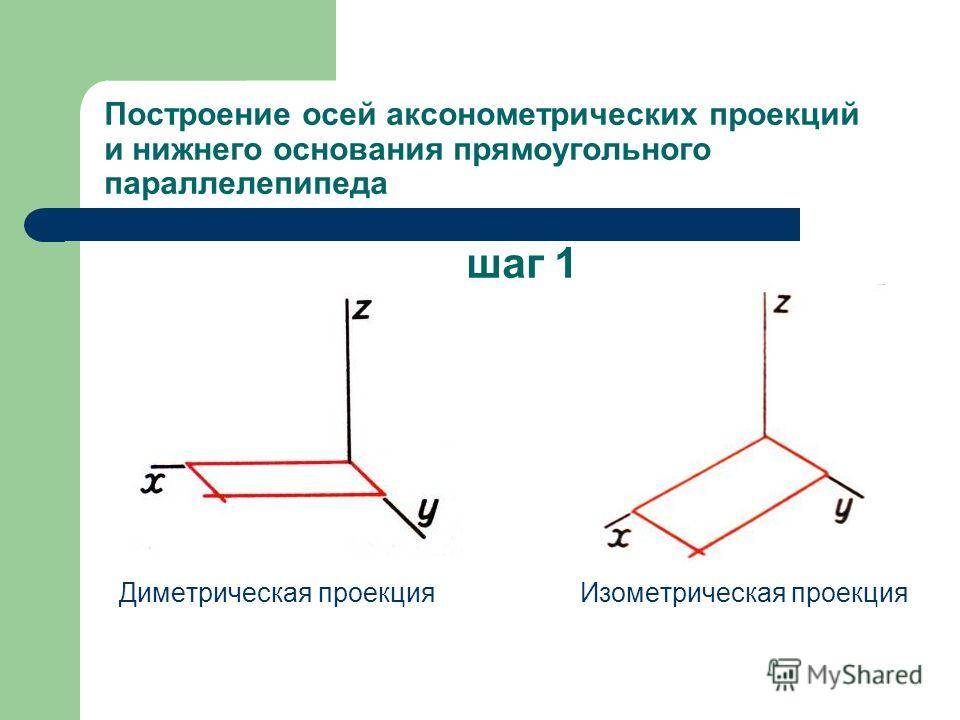

Построение осей аксонометрических проекций и нижнего основания прямоугольного параллелепипеда шаг 1 Диметрическая проекция Изометрическая проекция

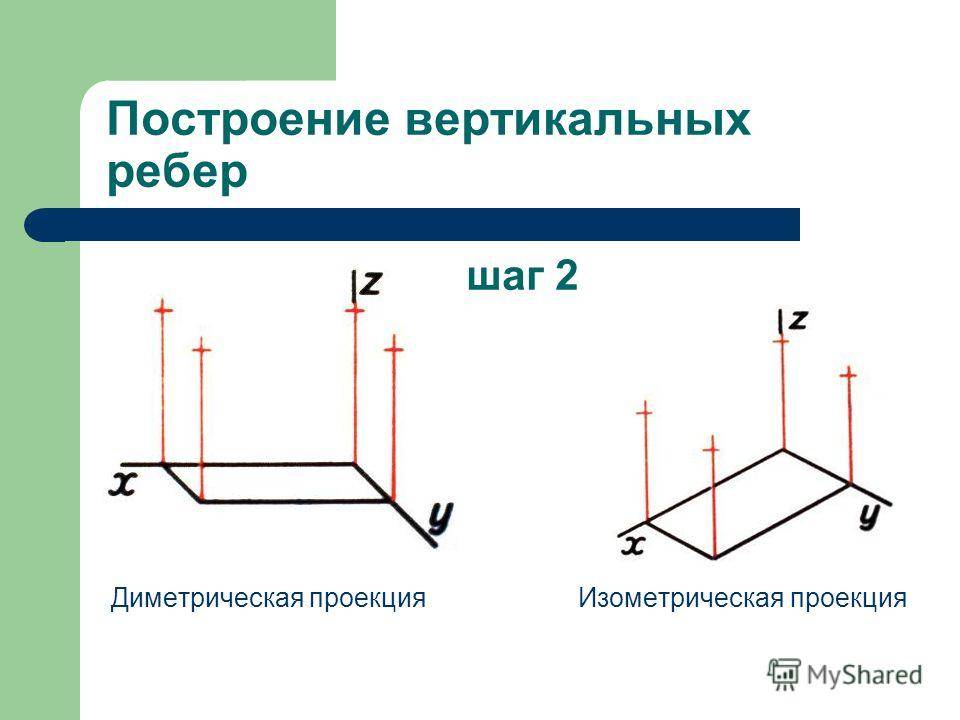

Построение вертикальных ребер шаг 2 Диметрическая проекция Изометрическая проекция

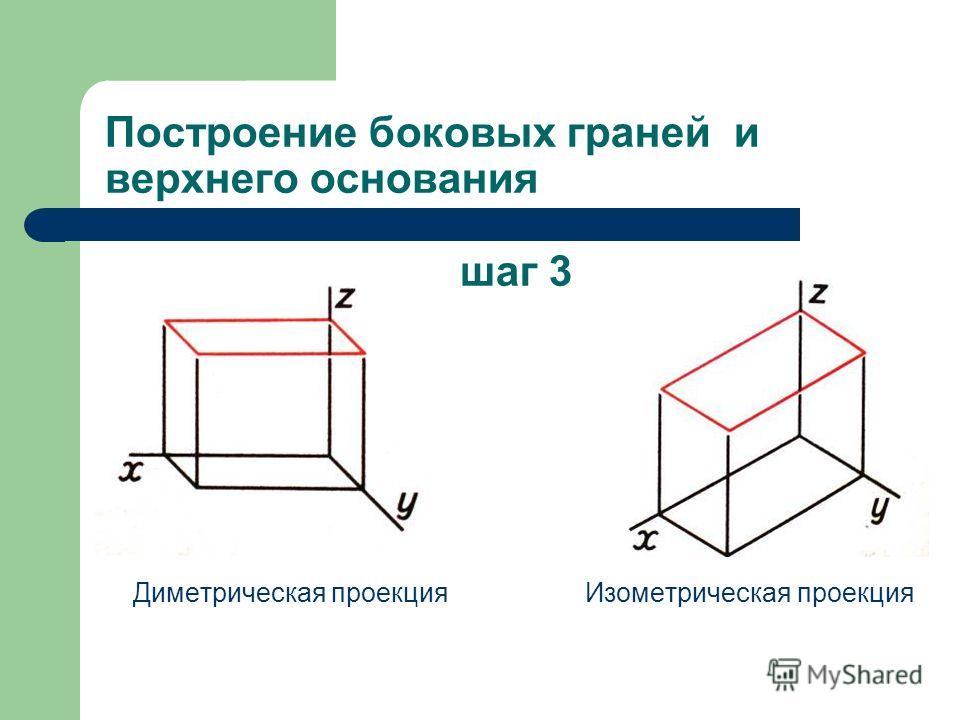

Построение боковых граней и верхнего основания шаг 3 Диметрическая проекция Изометрическая проекция

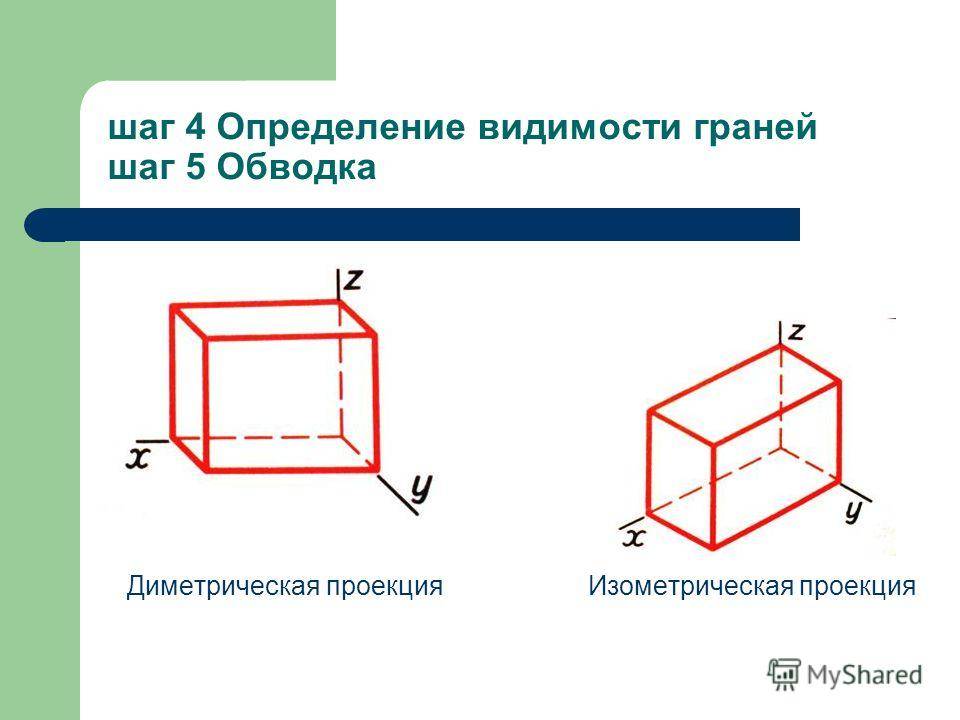

шаг 4 Определение видимости граней шаг 5 Обводка Диметрическая проекция Изометрическая проекция

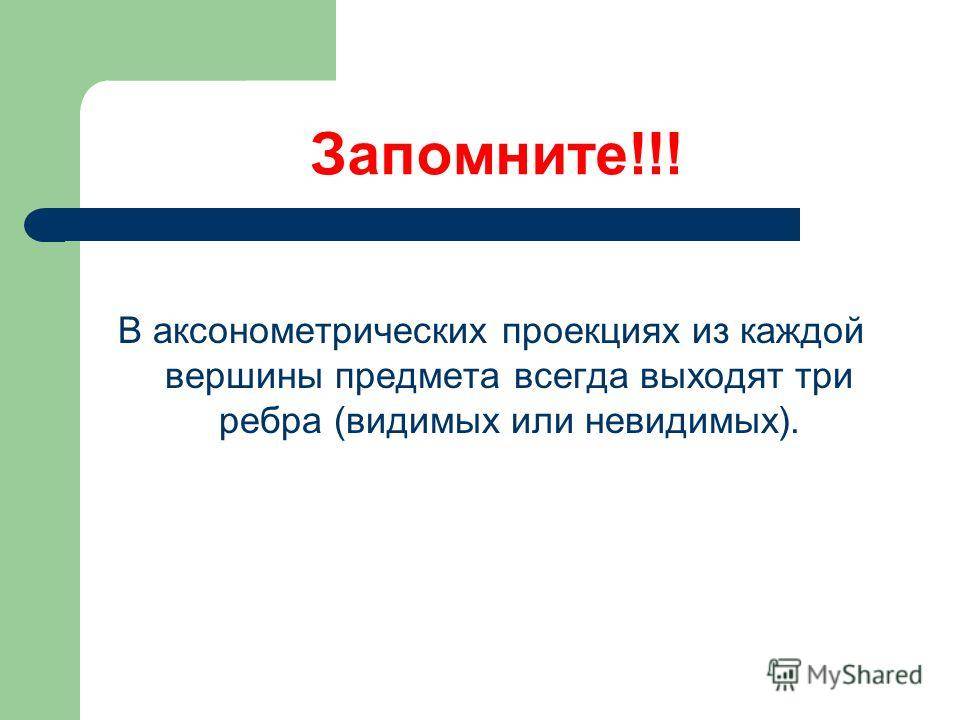

Запомните!!! В аксонометрических проекциях из каждой вершины предмета всегда выходят три ребра (видимых или невидимых).

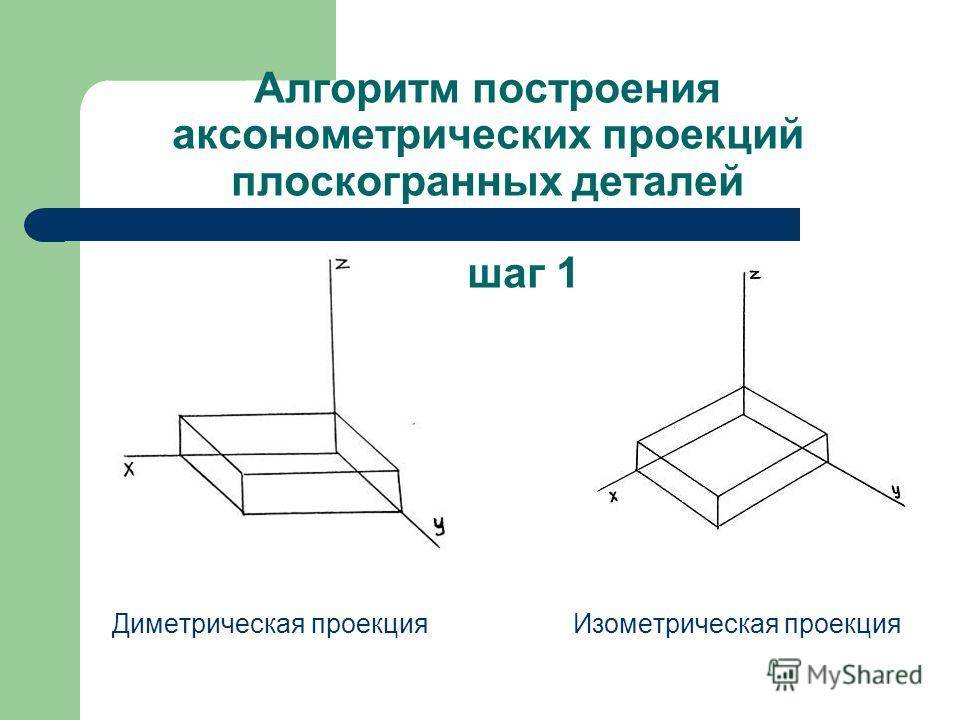

Алгоритм построения аксонометрических проекций плоскогранных деталей шаг 1 Диметрическая проекция Изометрическая проекция

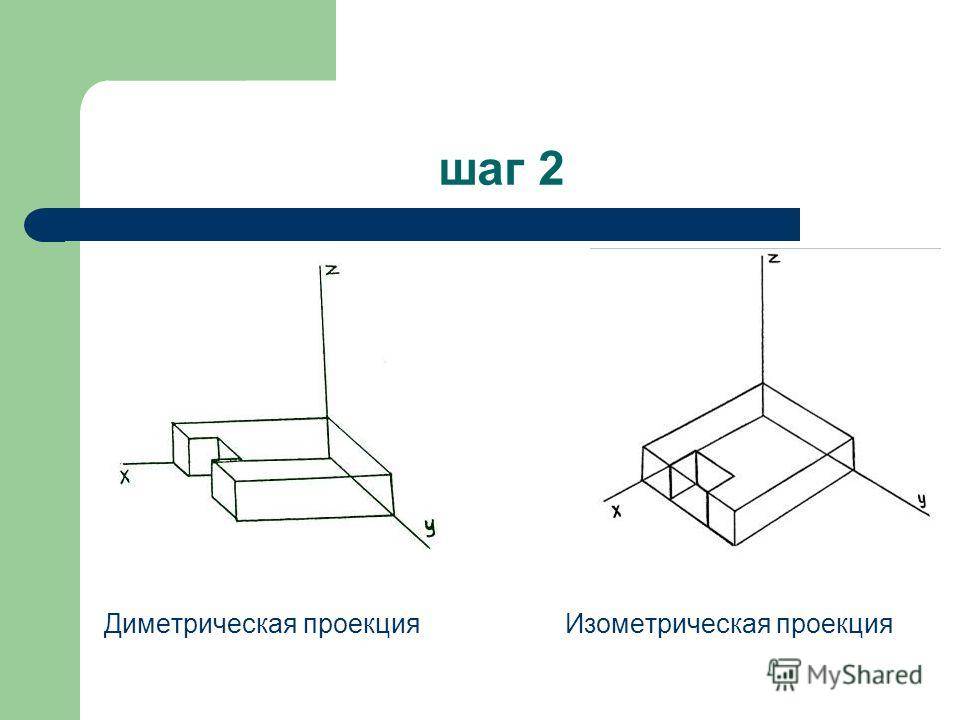

шаг 2 Диметрическая проекция Изометрическая проекция

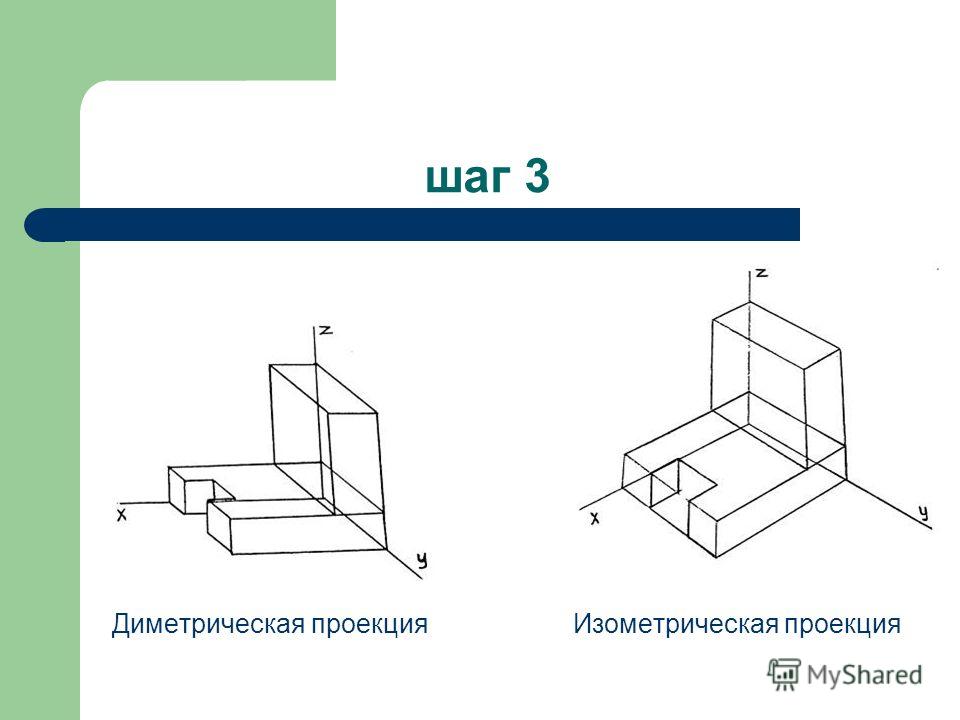

шаг 3 Диметрическая проекция Изометрическая проекция

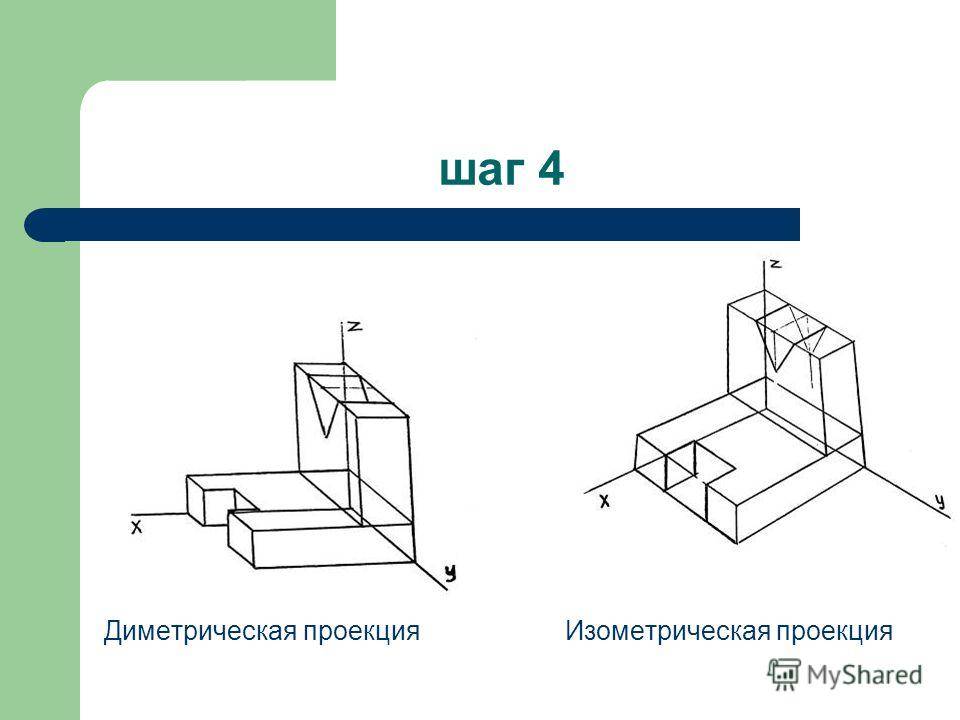

шаг 4 Диметрическая проекция Изометрическая проекция

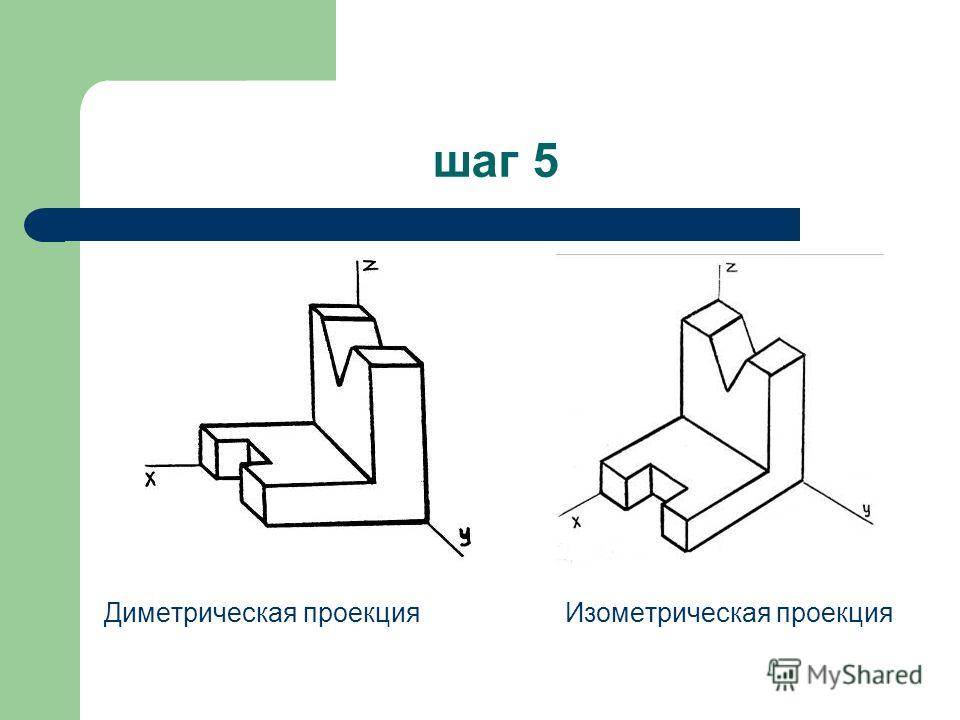

шаг 5 Диметрическая проекция Изометрическая проекция

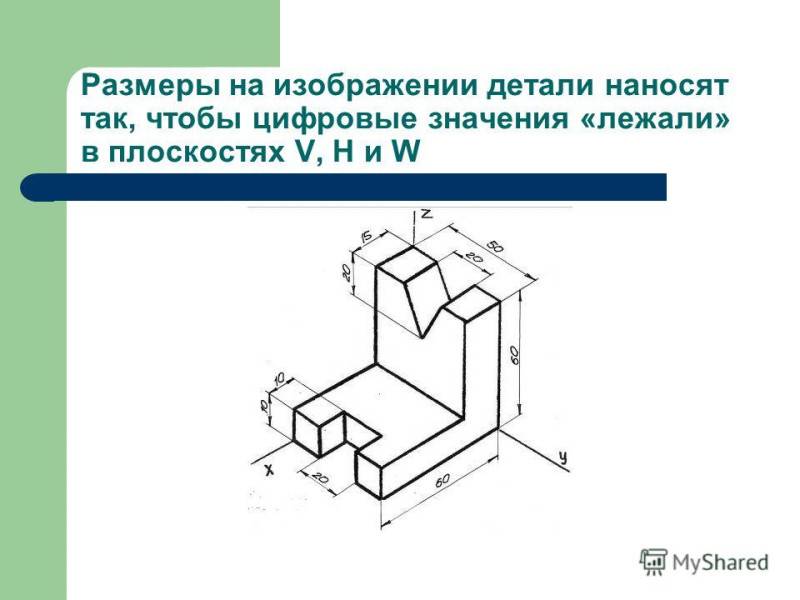

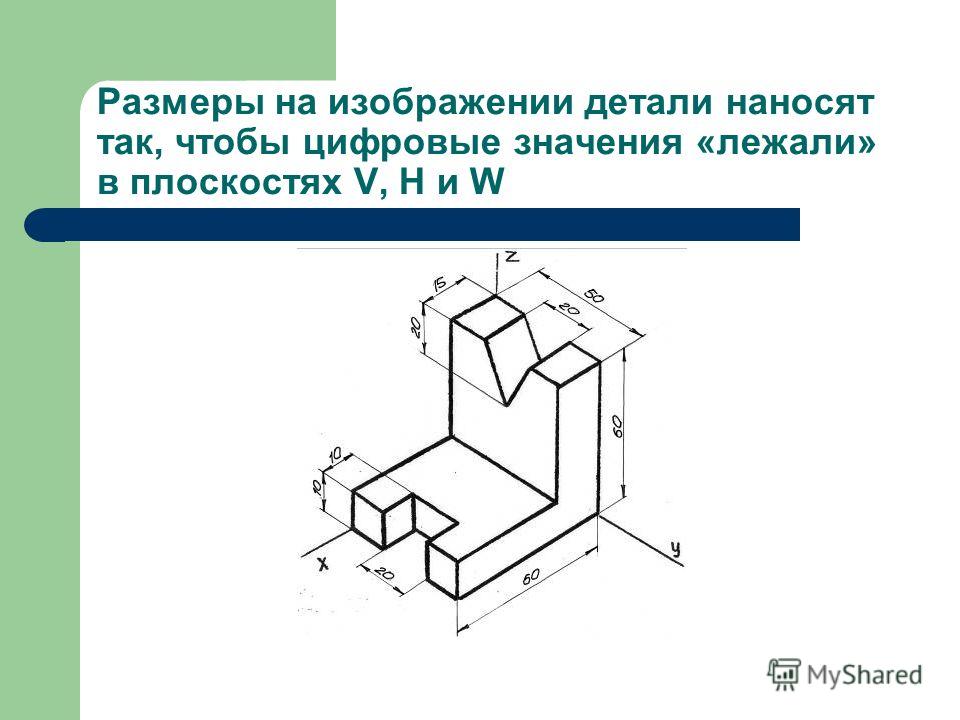

Размеры на изображении детали наносят так, чтобы цифровые значения «лежали» в плоскостях V, H и W

§ 12. Понятие о проектировании

Изображения предметов на чертежах получают проецированием.

Проецирование есть процесс построения изображения предмета на плоскости при помощи проецирующих лучей. В результате этого процесса получается изображение, называемое проекцией.

Слово “проекция” в переводе с латинского означает бросание вперед, вдаль. Проекцию можно наблюдать, рассматривая тень, отбрасываемую предметом на поверхность стены при освещении этого предмета источником света (рис. 82, а).

Плоскостью проекций называют плоскость, на которой получают проекцию предмета.

На рис. 82, б показан процесс проецирования и его элементы.

Какими цифрами на рис. 82, б обозначены : объект проецирования, проецирующие лучи, проекция, плоскость проекций?

Если предмет с отнесенными к нему осями прямоугольных координат расположить перед плоскостью проекций и проецировать параллельными лучами на одну плоскость, которую в этом случае называют картинной, то получают аксонометрическую проекцию.

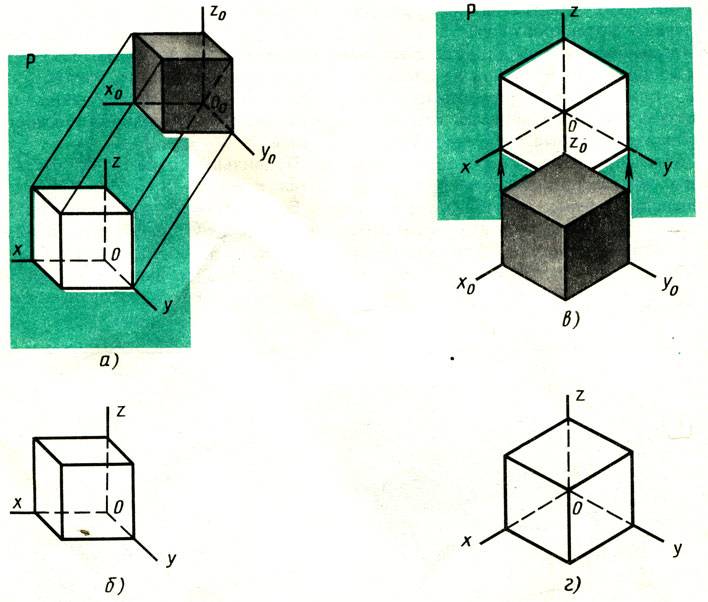

На рис. 83 показаны куб, отнесенные к нему оси прямоугольных координат x, y, z плоскость проекций Р и аксонометрическое изображение куба.

Рис. 83. Образование аксонометрических проекций: а и б – фронтальной ди-метрической; в и г – изометрической

Аксонометрия – слово греческое, в переводе означает измерение по осям.

При построении аксонометрических проекций размеры откладывают вдоль осей х, у, z.

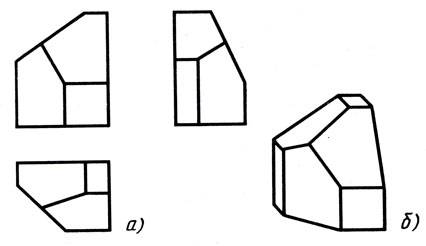

Аксонометрические проекции отличаются наглядностью. Это видно из сравнения чертежа (рис. 84, а) и аксонометрической проекции (рис. 84, б) предмета. Поэтому аксонометрические проекции применяют в тех случаях, когда требуется наглядность.

Рис. 84. Параллелепипед со срезами

В зависимости от наклона изображаемого предмета к плоскости проекций и угла, образуемого проецирующими лучами с плоскостью, получают аксонометрические проекции различного типа.

ГОСТ 2.317-69 (СТ СЭВ 1979-79) устанавливает пять видов аксонометрических проекций. Рассмотрим два наиболее употребительных вида.

Если передняя и задняя грани куба параллельны плоскости Р, а проецирование осуществляется параллельными лучами, направленными под острым углом к плоскости, то получается косоугольная фронтальная диметрическая проекция. На рис. 83, а и б показано положение осей этой проекции и изображение куба в косоугольной фронтальной диметрической проекции.

Если расположить куб так, чтобы его грани были наклонены к плоскости Р под одинаковыми углами (см. рис. 83, в), и проецирование производить перпендикулярными к плоскости лучами, то получится изометрическая проекция (сокращенно изометрия). На рис. 83, в и г показаны изометрия куба и положение осей х, у, z этой проекции.

Ответьте на вопросы

1. Что называется проецированием?

2. Что называется проекцией?

3. Какие аксонометрические проекции Вам известны?

Графическое представление

Аксонометрическое представление — это способ изображения объектов и пространства в трехмерном виде без использования перспективы. Изометрия, по сути, является формой аксонометрии, но с определенными ограничениями. Изометрическое изображение имеет всегда постоянные углы между осями и одинаковые масштабы относительно каждой оси.

Основное отличие между аксонометрией и изометрией заключается в способе отображения пространства. В аксонометрии все три оси (горизонтальная, вертикальная и поперечная) наклонены относительно изображения, что позволяет нам видеть объекты с разных сторон и с разных ракурсов. Аксонометрическое представление создает эффект объемности и добавляет глубину к изображению.

С другой стороны, изометрическое представление имеет все три оси, пересекающиеся под углом 120 градусов. Это означает, что объекты отображаются в виде параллелограмма, и все линии, параллельные осям, находятся в одной и той же плоскости. Изометрическое представление позволяет нам легко определить размеры объектов и сохранить правильные пропорции.

Аксонометрическое представление обычно используется для создания красивых и динамичных изображений, которые привлекают внимание. Оно позволяет дизайнерам передать объем и форму объектов, а также создать ощущение глубины

В то же время, изометрическое представление более точно передает пропорции и размеры объектов.

В зависимости от целей и задач, аксонометрическое представление или изометрия могут быть лучше подходящими. Если вы хотите показать объект с разных ракурсов и передать его объем, аксонометрия может быть более эффективной

Если вам важно сохранить пропорции объекта и точно определить его размеры, изометрическое представление будет предпочтительным выбором

В итоге, выбор между аксонометрией и изометрией зависит от ваших целей и задачи. Оба метода графического представления имеют свои преимущества и недостатки, и выбор зависит от конкретной ситуации.

Косоугольная аксонометрия

При этом виде построения проецирование объекта не перпендикулярно к плоскости проекции. Необходимо помнить, что плоскость картинной проекции может быть параллельной к одной из осей координат.

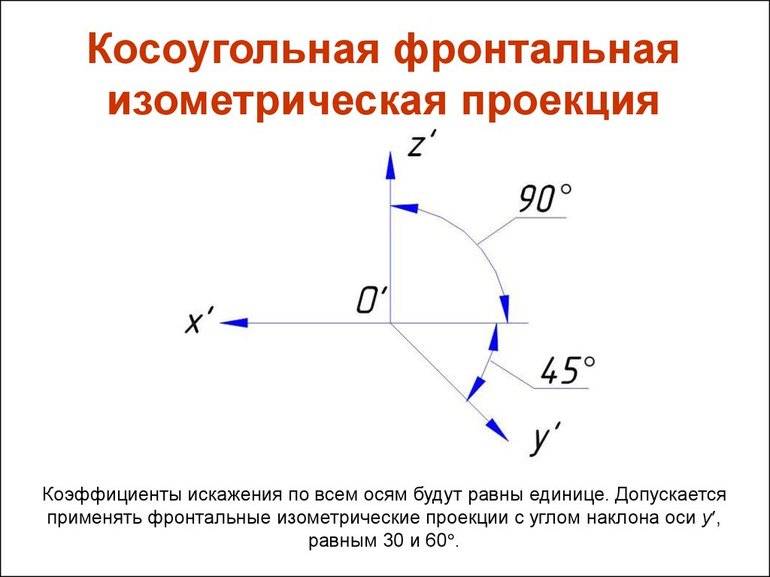

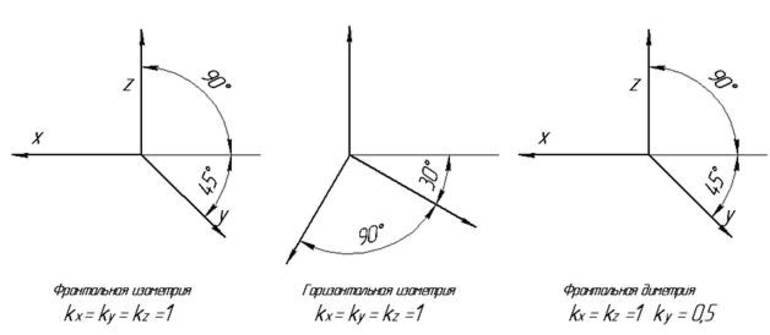

Горизонтальная косоугольная изометрическая проекция характеризуется тем, что каждая линия объекта, расположенная параллельно горизонтальной плоскости, отображается без искажений. Угол между осями Y и X составляет 90°. При этом к линии горизонта ось Y располагается под углом 30°. Правила построения чертежей разрешают также использовать для этого угла значения 45 и 60°.

Точные коэффициенты искажения по каждой координатной оси составят единицу. Таким образом, линейные размеры объекта на чертеже должны соответствовать реальным. Если проецировать окружности в плоскости, параллельные горизонтальным, то они будут представлять собой аналогичную геометрическую фигуру. Овалы должны получиться при проецировании круга в плоскости, параллельной профильной и фронтальной. Отличие фронтальной изометрической проекции от горизонтальной заключается в углах между осями:

X и Z — 90°;
между линией горизонта и осью Y — 45°, но может составлять 30 и 60°.

Диметрический вид косоугольной аксонометрии предполагает иное расположение координатных осей. Такое утверждение справедливо применительно к углам между ними, а также к горизонтальной линии. Этот факт влияет и на размеры объекта на чертеже. Во время построения аксонометрических проекций в виде косоугольной диметрии необходимо использовать следующее расположение осей координат:

угол между X и Z составляет 90 °;
ось Y наклонена к линии горизонта на 45°, но этот угол может составлять 30 или 60°.

Размеры объекта на оси координат X и Z соответствуют реальным, так как показатели искажения u и w равны 1. Третий коэффициент v составляет 0,5, размеры предмета по этой оси уменьшаются в два раза. Проецирование окружности на горизонтальную и профильную плоскости даст эллипс. На фронтальной плоскости эта геометрическая фигура проецируется в реальном виде.

https://youtube.com/watch?v=t-MrGByy3Fg

Основные отличия между аксонометрической схемой и изометрической

Аксонометрическая схема и изометрическая являются разновидностями трехмерной графики, которые используются для создания изображений объектов. Вот основные отличия между этими двумя схемами:

Ориентация проекции:
- Аксонометрическая схема может использовать различные ориентации проекции, такие как изометрия, диметрия и триконометрия. Изометрическая проекция является одним из вариантов аксонометрической схемы.
- Изометрическая схема всегда использует изометрическую проекцию, в которой все три оси объекта проецируются на плоскость под углом 120 градусов друг к другу.
Углы проекции:
- Аксонометрическая схема позволяет настраивать углы проекции, что позволяет создавать изображения, в которых можно видеть объекты под различными углами.
- Изометрическая схема всегда использует угол проекции в 120 градусов, что создает равномерное и симметричное изображение.
Перспектива:
- Аксонометрическая схема может быть без перспективы (ортогональная проекция) или с перспективой (коническая проекция).
- Изометрическая схема обычно используется без перспективы, что означает, что все стороны объекта имеют одинаковую длину и углы между ними не изменяются.

Таким образом, аксонометрическая схема позволяет более свободно настраивать различные параметры проекции, в то время как изометрическая схема имеет фиксированные углы проекции и отсутствие перспективы.

Вертикальные линии

В аксонометрии, напротив, вертикальные линии отображаются верно и без искажений. Это делает такое представление особенно полезным для архитектурных и конструктивных чертежей, где вертикальные структуры, такие как здания или башни, являются существенными элементами.

Помимо своей точности, аксонометрическое изображение вертикальных линий также позволяет легче визуализировать объемность объектов и создавать более реалистичные визуальные представления. Вертикальные линии аксонометрической проекции обеспечивают зрителю лучшее понимание геометрической формы объекта и его пространственного расположения.

В целом, аксонометрическое представление более удобно для визуализации объемных объектов и обеспечивает более точное изображение вертикальных линий. Однако изометрическое представление может быть полезным, например, для создания упрощенных и схематичных чертежей, в которых не требуется высокой точности или детализации вертикальных линий.

4.3 Построение эллипса

4.3.1 Построения эллипса по двум осям

На данных осях эллипса АВ и СD строятся как на диаметрах две концентрические окружности (Рисунок 4.9, а).

Одна из этих окружностей делится на несколько равных (или неравных) частей.

Через точки деления и центр эллипса проводятся радиусы, которые делят также вторую окружность. Затем через точки деления большой окружности проводятся прямые, параллельные линии АВ.

Точки пересечения соответствующих прямых и будут точками, принадлежащими эллипсу. На Рисунке 4.9, а показана лишь одна искомая точка 1.

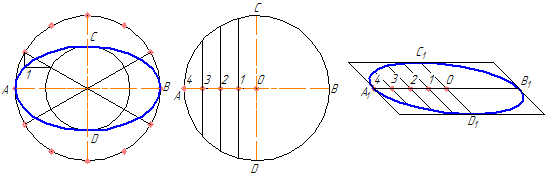

а б вРисунок 4.9 – Построение эллипса по двум осям (а), по хордам (б)

4.3.2 Построение эллипса по хордам

Диаметр окружности АВ делится на несколько равных частей, на рисунке 4.9,б их 4. Через точки 1-3 проводятся хорды параллельно диаметру CD. В любой аксонометрической проекции (например, в косоугольной диметрической) изображаются эти же диаметры с учетом коэффициента искажения. Так на Рисунке 4.9,б А₁В₁=АВ и С₁D₁= 0,5CD. Диаметр А ₁В₁делится на то же число равных частей, что и диаметр АВ, через полученные точки 1-3 проводятся отрезки, равные соответственным хордам, умноженным на коэффициент искажение (в нашем случае – 0,5).

4.4 Штриховка сечений

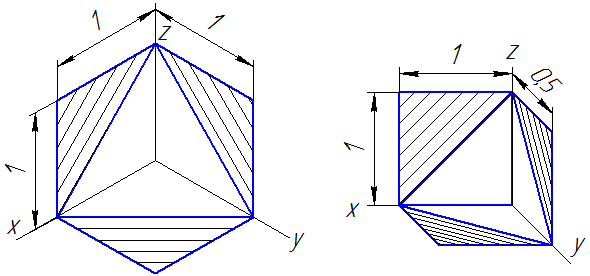

Линии штриховки сечений (разрезов) в аксонометрических проекциях наносятся параллельно одной из диагоналей квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям (Рисунок 4.10: а – штриховка в прямоугольной изометрии; б – штриховка в косоугольной фронтальной диметрии).

а бРисунок 4.10 – Примеры штриховки в аксонометрических проекциях

По вопросам репетиторства по инженерной графике (черчению), вы можете связаться любым удобным для вас способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1250 р./ак.ч.

Изометрия: определение и применение

Изометрические изображения имеют ряд преимуществ. Они являются простыми и понятными для восприятия, поскольку сохраняют пропорции объектов. Изометрическая проекция также позволяет улучшить пространственное представление объекта и легко определить его размеры и форму. Это делает изометрию полезной в различных областях, таких как архитектура, инженерное дело, коммерческий дизайн и графический дизайн.

Преимущество изометрии заключается в том, что она позволяет легко визуализировать сложные объекты и системы, такие как здания, машины и промышленные установки. Изометрические чертежи обеспечивают точное представление объектов в трехмерном пространстве, что позволяет инженерам и дизайнерам улучшить планирование и визуализацию проектов. Изометрия также используется в игровой индустрии для создания трехмерных игровых персонажей и сцен.

Кроме того, изометрия может быть использована для автоматического создания изображений для веб-сайтов и приложений. С помощью компьютерных программ и алгоритмов можно преобразовать трехмерные модели в изометрические изображения, которые могут быть использованы для демонстрации продуктов, разработки интерфейсов и создания анимаций.

В общем, изометрия предлагает удобный способ визуализации объектов и систем в трехмерном пространстве. Она широко применяется в различных отраслях и дает возможность легко и точно представлять сложные объекты с сохранением их пропорций и размеров.

Какая геометрическая система лежит в основе изометрии?

Изометрические проекции лежат в основе изометрии. Они представляют объекты с сохранением их геометрических пропорций. В отличие от перспективных проекций, где дальние объекты отображаются меньшего размера, изометрические проекции сохраняют одинаковый размер объектов независимо от их удаленности.

Геометрическая система изомертических проекций основана на равенстве углов между осями координат. Она включает в себя три оси — горизонтальную ось (X), вертикальную ось (Y) и ось высоты (Z). Углы между этими осями составляют 120 градусов, что делает изометрию удобной для изображения трехмерных объектов на плоскости.

Изометрические проекции основаны на принципе равенства длин отрезков. Это означает, что при изометрической проекции длины отрезков по горизонтали, вертикали и вдоль оси высоты сохраняются. Этот принцип позволяет точно представлять размеры и форму объектов в изометрической системе.

В итоге, геометрическая система изомертических проекций является основой изометрии, обеспечивая сохранение пропорций и размеров объектов в трехмерном пространстве на плоскости. Она позволяет создавать ясные и точные изображения, которые широко используются в архитектуре, инженерии и компьютерной графике.

Изометрическая проекция: что это и как она используется в различных сферах?

Изометрическая проекция широко используется в различных сферах, в том числе в архитектуре, дизайне, игровой индустрии и инженерии. В архитектуре изометрическая проекция позволяет создавать наглядные и легко читаемые визуализации зданий и сооружений. Она помогает архитекторам представить трехмерные объекты на плоскости и делает процесс планирования и проектирования более удобным и эффективным.

В дизайне изометрическая проекция широко используется для создания иллюстраций, графики и визуальных эффектов. Она позволяет придать изображению объем и глубину, делая его более привлекательным и интересным для зрителя.

В игровой индустрии изометрическая проекция используется для создания трехмерных игровых миров. Она позволяет игрокам взаимодействовать с объектами и окружением, создавая ощущение присутствия и глубины.

В инженерии изометрическая проекция используется для создания технических чертежей и схем. Она позволяет инженерам и конструкторам точно представить объекты и сооружения, упрощая проектирование и изготовление.

Изометрическая проекция является одним из наиболее популярных способов представления трехмерных объектов на двумерной плоскости. Она широко используется в различных сферах и помогает создавать наглядные, понятные и привлекательные визуализации и иллюстрации.
