Разница между изометрией и аксонометрией

6.5. Примеры аксонометрических проекций различных предметов

Аксонометрию предмета обычно строят по его техническому чертежу, на котором могут быть указаны проекции осей пространственной системы координат Oxyz, к которой отнесен предмет.

Построение аксонометрии начинают с проведения аксонометрических осей.

Аксонометрические проекции фигур строят по аксонометрическим проекциям их характерных точек. Аксонометрические проекции точек строят по координатам этих точек с учетом показателей искажения по аксонометрическим осям.

Аксонометрические проекции отрезков строят по аксонометрическим проекциям двух их точек. Аксонометрические проекции параллельных прямых параллельны. При этом аксонометрические проекции прямых, параллельных координатным осям, параллельны соответствующим аксонометрическим осям и имеют такие же показатели искажения.

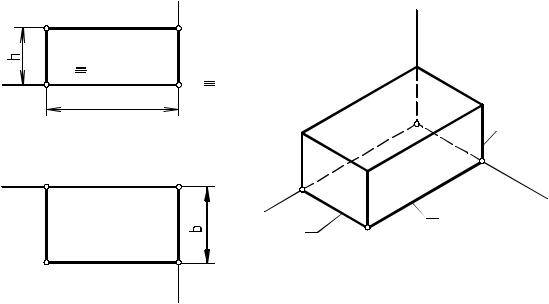

На рис. 6.3а, 6.4а и 6.5а представлены технические чертежи параллелепипеда, полусферы и конуса вращения соответственно, на рис. 6.3б и 6.4б приведены изометрии двух первых фигур, а на рис. 6.5б – диметрия третьей.

A
1 E
1

à) z
2

à) z
2

á) z

x

Очерком сферы при прямоугольном проецировании всегда является окружность радиусом, равным радиусу сферы R. При использовании приведенных показателей искажения радиус очерка сферы в изометрии увеличивают до 1,22R, а в диметрии – до 1.06R.

При построении аксонометрии предмета стремятся по возможности координатную плоскость xOy совместить с плоскостью основания предмета, а координатные оси – с его ребрами или осями симметрии.

На рис. 6.6а и 6.7а приведены комплексные чертежи предметов, а на рис. 6.6в и 6.7б соответственно изометрические проекции этих предметов с вырезом одной четверти.

Вырез на изображениях, выполненных в аксонометрии, необходим так же, как и разрезы на технических чертежах, для выявления скрытых внутренних форм предмета.

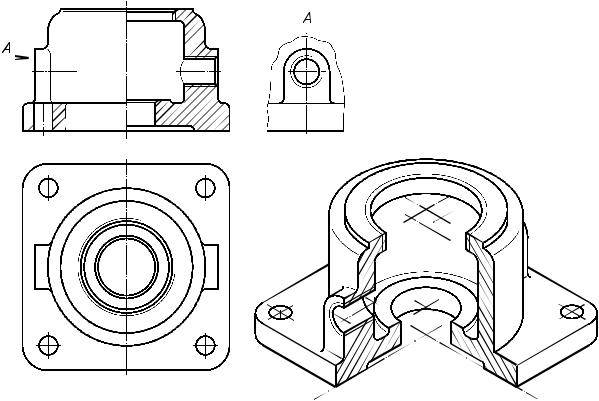

Разрезы в аксонометрии можно построить двумя способами. Первый способ заключается в построении полного изображения

предмета в тонких линиях с последующим нанесением контуров сечений, образуемых каждой секущей плоскостью выреза, и удалением изображения отсеченной части предмета (рис. 6.6б).

По второму способу сначала строят контуры сечений предмета секущими плоскостями (на рис. 6.6б показаны основными линиями), а затем выполняют изображение остальной части предмета.

В
аксонометрии
, как правило,
не применяют полные разрезы, при которых пропадает хотя бы одно из трех главных измерений предмета
(длина, ширина, высота). В противном случае аксонометрия была бы лишена своего главного преимущества – наглядности.

Для определения направления штриховки в разрезах на аксонометрических осях откладывают произвольный отрезок b, а в диметрии на оси y – половину этого отрезка. Прямые, соединяющие концы отрезков, задают направление штриховки для соответствующих плоскостей (рис. 6.1 и 6.2).

Если секущая плоскость проходит через ребра жесткости, сплошные выступы или тонкие стенки, то сечения этих элементов деталей всегда заштриховывают. В аксонометрии не производят поворот в плоскость разреза отверстий, расположенных на круглых фланцах или дисках (рис. 6.6).

В
аксонометрии допускается не показывать мелкие конструктивные элементы предмета (фаски, скругления и т.п.). Линии плавного перехода одной поверхности в другую показывают условно тонкими линиями (рис. 6.7б).

6.4. Вычерчивание окружностей в аксонометрии

Окружность, лежащая в координатной плоскости или плоскости, ей параллельной, проецируется в прямоугольной аксонометрии в эллипс, большая ось которого перпендикулярна “свободной” аксонометрической оси, а малая ей параллельна. Свободная аксонометрическая ось – проекция координатной оси, перпендикулярной плоскости окружности (например, для окружности, плоскость которой параллельна плоскости yOz, “свободной” осью является ось х).

Построение по приведенным показателям искажения эллипсов, в которые проецируются окружности, плоскости которых параллельны координатным, приведено для стандартных изометрии и диметрии на рис. 6.1 и 6.2 соответственно.

Большие оси этих эллипсов в изометрии равны 1,22d, а малые – 0,71d (d – диаметр окружности). Эллипсы в изометрии (рис. 6.1) строят по большим и малым осям (4 точки) и точкам на диаметрах, параллельных координатным осям (еще 4 точки).

В диметрии большие оси эллипсов равны 1,06d, а малые оси равны 0,35d для окружностей, лежащих в плоскостях xOy и yOz и им параллельным, и 0,94d для окружностей, расположенных в плоскости xOz и плоскостях ей параллельных. Для построения эллипсов в диметрии используют 8 точек, аналогичных точкам, по которым вычерчивают эллипс в изометрии (рис. 6.2). Чтобы точнее построить эллипсы, в которые проецируются окружности, параллельные плоскостям xOy и yOz, используют дополнительные точки, получаемые благодаря симметрии точек эллипсов относительно больших и малых осей.

На рис. 6.1 и 6.2 около осей эллипсов и их диаметров указаны приведенные показатели искажения по этим направлениям.

Аксонометрические проекции окружностей (дуг) большого радиуса, окружностей, не лежащих в плоскостях, параллельных координатным, и кривых линий строят по аксонометрическим проекциям их точек.

Аксонометрия: объемное представление объектов

Основное отличие аксонометрического изображения от изометрического заключается в том, что в аксонометрии все три оси проекции наклонены к плоскости изображения под углом отличным от 90 градусов. Благодаря этому, аксонометрическое изображение представляет объекты в реалистичном виде, позволяя нам видеть его со всех сторон.

В аксонометрическом изображении есть три главных параметра: угол между осями проекции (как правило, 45 градусов), отношение длин осей и масштаб. Угол между осями проекции определяет направление и взаимное расположение осей в пространстве.

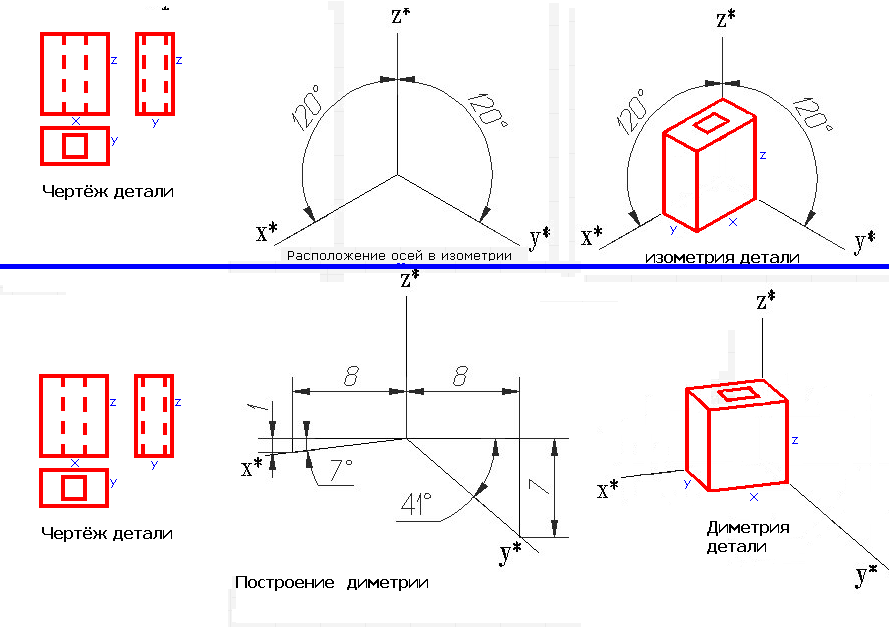

Для создания аксонометрического изображения объекта, нужно определить его точки в трехмерном пространстве и проецировать их на плоскость под углом, определенным углом между осями проекции. Затем, проводятся линии, соединяющие проекции точек и образующие изображение трехмерного объекта на плоскости.

Преимущества аксонометрической проекции заключаются в возможности наглядного представления объемных форм объектов и сохранении пропорций и отношений размеров

Она широко используется в архитектурном проектировании, дизайне, строительстве и других областях, где важно наглядно представить объемные объекты

6.5. Примеры аксонометрических проекций различных предметов

Аксонометрию предмета обычно строят по его техническому чертежу, на котором могут быть указаны проекции осей пространственной системы координат Oxyz, к которой отнесен предмет.

Построение аксонометрии начинают с проведения аксонометрических осей.

Аксонометрические проекции фигур строят по аксонометрическим проекциям их характерных точек. Аксонометрические проекции точек строят по координатам этих точек с учетом показателей искажения по аксонометрическим осям.

Аксонометрические проекции отрезков строят по аксонометрическим проекциям двух их точек. Аксонометрические проекции параллельных прямых параллельны. При этом аксонометрические проекции прямых, параллельных координатным осям, параллельны соответствующим аксонометрическим осям и имеют такие же показатели искажения.

На рис. 6.3а, 6.4а и 6.5а представлены технические чертежи параллелепипеда, полусферы и конуса вращения соответственно, на рис. 6.3б и 6.4б приведены изометрии двух первых фигур, а на рис. 6.5б – диметрия третьей.

A
1 E
1

à) z
2

à) z
2

á) z

x

Очерком сферы при прямоугольном проецировании всегда является окружность радиусом, равным радиусу сферы R. При использовании приведенных показателей искажения радиус очерка сферы в изометрии увеличивают до 1,22R, а в диметрии – до 1.06R.

При построении аксонометрии предмета стремятся по возможности координатную плоскость xOy совместить с плоскостью основания предмета, а координатные оси – с его ребрами или осями симметрии.

На рис. 6.6а и 6.7а приведены комплексные чертежи предметов, а на рис. 6.6в и 6.7б соответственно изометрические проекции этих предметов с вырезом одной четверти.

Вырез на изображениях, выполненных в аксонометрии, необходим так же, как и разрезы на технических чертежах, для выявления скрытых внутренних форм предмета.

Разрезы в аксонометрии можно построить двумя способами. Первый способ заключается в построении полного изображения

предмета в тонких линиях с последующим нанесением контуров сечений, образуемых каждой секущей плоскостью выреза, и удалением изображения отсеченной части предмета (рис. 6.6б).

По второму способу сначала строят контуры сечений предмета секущими плоскостями (на рис. 6.6б показаны основными линиями), а затем выполняют изображение остальной части предмета.

В
аксонометрии
, как правило,
не применяют полные разрезы, при которых пропадает хотя бы одно из трех главных измерений предмета
(длина, ширина, высота). В противном случае аксонометрия была бы лишена своего главного преимущества – наглядности.

Для определения направления штриховки в разрезах на аксонометрических осях откладывают произвольный отрезок b, а в диметрии на оси y – половину этого отрезка. Прямые, соединяющие концы отрезков, задают направление штриховки для соответствующих плоскостей (рис. 6.1 и 6.2).

Если секущая плоскость проходит через ребра жесткости, сплошные выступы или тонкие стенки, то сечения этих элементов деталей всегда заштриховывают. В аксонометрии не производят поворот в плоскость разреза отверстий, расположенных на круглых фланцах или дисках (рис. 6.6).

В
аксонометрии допускается не показывать мелкие конструктивные элементы предмета (фаски, скругления и т.п.). Линии плавного перехода одной поверхности в другую показывают условно тонкими линиями (рис. 6.7б).

Отображать различные геометрические предметы с помощью чертежей и посредством компьютерной графики можно с применением принципов изометрии и аксонометрии. В чем специфика каждого из них?

Различия в построении пространства

Аксонометрическая схема и изометрическая проекция – это два различных способа изображения трехмерных объектов на плоскости. Они имеют свои особенности и отличия в построении пространства.

Аксонометрическая схема представляет собой способ изображения трехмерных объектов, при котором все три оси пространства имеют одинаковый угол наклона к плоскости изображения. Таким образом, объекты на рисунке остаются пропорциональными и сохраняют свои размеры и форму. В аксонометрической схеме часто используются такие виды проекций, как изометрия, диметрия и триконометрия.

Изометрическая проекция также является одной из разновидностей аксонометрической схемы. Особенностью изометрической проекции является сохранение пропорций объекта, но изменение угла наклона осей пространства. При этом горизонтальная ось наклонена к плоскости изображения под углом 30°, а вертикальная ось – под углом 60°. Такое построение позволяет достичь иллюзии объемности и сохранения пропорций объекта.

• Аксонометрическая схема
  • Все три оси пространства имеют одинаковый угол наклона
  • Пропорциональное изображение объектов
  • Используются виды проекций: изометрия, диметрия, триконометрия
• Изометрическая проекция

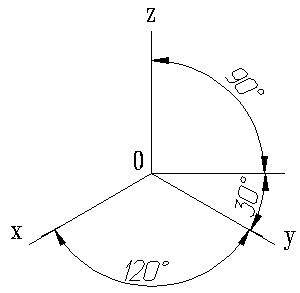

  • Угол наклона горизонтальной оси – 30°, вертикальной оси – 60°
  • Сохранение пропорций объекта
  • Иллюзия объемности

Важно отметить, что аксонометрическая схема и изометрическая проекция имеют свои применения и преимущества в различных областях. Например, аксонометрическая схема часто используется в архитектуре и дизайне для создания объемных и пропорциональных чертежей

Изометрическая проекция находит свое применение, например, в разработке компьютерных игр и при создании видеоанимации, где важно создать иллюзию трехмерного пространства.

Таким образом, различия в построении пространства между аксонометрической схемой и изометрической проекцией состоят в углах наклона осей пространства и пропорциональности объектов. Каждый из этих подходов имеет свои особенности и применения, и выбор между ними зависит от целей и задач, которые нужно достичь в конкретной ситуации.

§ 17. Основные положения аксонометрического проецирования

Основные положения аксонометрического проецирования

Проецирование предмета на плоскости проекций дает нам представление о форме самого предмета только с одной стороны. Чтобы получить представление о форме предмета в целом, нужно проанализировать и сравнить между собой отдельные его проекции. Предмет можно спроецировать на плоскость проекций таким образом, чтобы на созданном изображении было видно сразу несколько его сторон. Полученное таким образом изображение называется наглядным. Его используют для реализации технического замысла автора при выполнении проектирования и конструирования разных объектов (рис. 53). Для получения наглядного изображения предмета используют аксонометрическую проекцию (рис. 54).

Аксонометрическая проекция — это изображение, полученное при параллельном проецировании предмета вместе с осями прямоугольных координат на произвольную плоскость.

Слово аксонометрия — греческое. В переводе оно означает «измерение по осям» (аксон — ось, метрео — измеряю).

Проецируемый предмет располагают относительно координатных осей х, у, z и вместе с ними проецируют его на произвольную плоскость. Эта плоскость называется плоскостью аксонометрических проекций. Проекции координатных осей называются аксонометрическими осями (см. рис. 54).

Виды аксонометрических проекций. Аксонометрическое изображение предмета получается прямоугольным (а) и косоугольным (б) проецированием.Проецирующие лучи в прямоугольной аксонометрической проекции перпендикулярны плоскости проекции. К прямоугольным аксонометрическим проекциям относятся изометрическая и диметрическая проекции.Проецирующие лучи в косоугольной аксонометрической проекции направлены под углом к плоскости проекций. К косоугольным аксонометрическим проекциям относятся фронтальная изометрическая, горизонтальная изометрическая и фронтальная диметрическая проекции.

Какой вид аксонометрической проекции (прямоугольную или косоугольную) вы будете использовать для наглядного изображения объекта? Свой выбор объясните.

Коэффициент искажения. Все виды аксонометрических проекций характеризуются двумя параметрами: направлением аксонометрических осей и коэффициентами искажения по этим осям.

Коэффициент искажения (k) — отношение аксонометрической единицы измерения к натуральной.

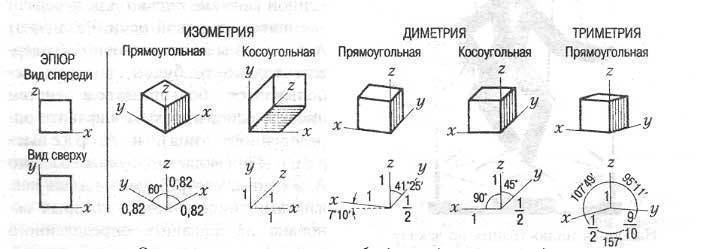

В зависимости от расположения координатных аксонометрических осей относительно аксонометрических проекций получаются различные аксонометрические проекции: прямоугольная изометрическая проекция (сокращенно — изометрия), прямоугольная диметрическая проекция (или диметрия), косоугольные фронтальная и горизонтальная изометрия и фронтальная диметрия.Например, в прямоугольной изометрической проекции оксонометрические оси располагаются по отношению друг к другу под углом 120°.Коэффициенты искажения различны в изометрических и диметрических аксонометрических проекциях. В изометрической проекции коэффициент (k) равен единице, т. е. по осям х, y, z выполняют проекцию без искажения. Диметрическая проекция выполняется с коэффициентом искажения (k) по оси y, равным 0,5, а по осям z и х — равным единице.

Объясните, в чем отличие изометрической проекции от диметрической.

Наиболее распространенными являются прямоугольная изометрическая (прямоугольная изометрия) и косоугольная фронтальная диметрическая (фронтальная диметрия) проекции, в которых объект изображается в трех проекциях так, чтобы можно было хорошо увидеть его форму с трех сторон. Способы построения аксонометрических осей. При построении аксонометрических осей прямоугольной изометрии используют один из трех способов.

Правила построения аксонометрических проекций1. Длина откладывается по оси х, высота — по оси z, ширина — по оси у.2. Все измерения выполняются только по аксонометрическим осям или прямым, параллельным им.3. Все прямые линии, параллельные друг другу или осям x, y, z, на комплексном чертеже в аксонометрических проекциях остаются параллельными между собой и соответствующим аксонометрическим осям

В начале 80-х гг. XX в. в компьютерных играх стала активно применяться изометрическая проекция. Это быстрая и эффективная симуляция трехмерного пространства, которая дает иллюзию глубины без большого количества дорогостоящих вычислений. Раньше большинство игр имели вид сверху или вид сбоку. Первыми играми, которые использовали изометрию, были Zaxxon и Qbert. Сейчас, несмотря на развитие 3D-технологий, игры с изометрическим видом все еще очень популярны, особенно ролевые и стратегии.

Как сделать Аксонометрическую проекцию в автокаде?

Как в AutoCAD сделать аксонометрическую проекцию?

1. Повернуть изображение на 315 градусов с помощью команды «Повернуть» или воспользовавшись «ручками» с включенным режимом «Поворот».
2. Создать блок, в который будет входить вся геометрия проекции.
3. В свойствах блока (палитра «Свойства» вызывается горячей клавишей Ctrl+1) изменить параметр «Масштаб Y» на значение 0.4142.

Как сделать проекцию в автокаде?

Создание проекции со скрытыми линиями

1. Откройте нужную для работы панель инструментов и выберите инструмент проекции со скрытыми линиями.
2. В 3D-виде выберите один или более объектов, которые нужно использовать для создания проекции со скрытыми линиями, и нажмите Enter.
3. Укажите точку вставки на текущем чертеже для 2D проекции со скрытыми линиями.

Как загрузить Lisp в AutoCAD?

Как установить файл *. lsp в Автокад?

1. Перейдите во вкладку «Управление».
2. Откроется диалоговое окно «Загрузка/выгрузка приложений».
3. После проделанных действий нажмите кнопку «Загрузить».
4. Когда внизу этого диалогового окна появится сообщение об успешной загрузке, можно тестировать установленное приложение.

Как включить Аксонометрию в автокаде?

Чтобы включить/выключить в программе изометрию (изометрическое черчение), необходимо: Из строки меню пункт «Сервис» — строка «Режимы рисования» — в диалоговом окне «Режимы рисования» на вкладке «Шаг и сетка» в области «Тип привязки» установите переключатели в положение: шаговая привязка в Автокаде, изометрическая.

Изометрия: определение и применение

Изометрические изображения имеют ряд преимуществ. Они являются простыми и понятными для восприятия, поскольку сохраняют пропорции объектов. Изометрическая проекция также позволяет улучшить пространственное представление объекта и легко определить его размеры и форму. Это делает изометрию полезной в различных областях, таких как архитектура, инженерное дело, коммерческий дизайн и графический дизайн.

Преимущество изометрии заключается в том, что она позволяет легко визуализировать сложные объекты и системы, такие как здания, машины и промышленные установки. Изометрические чертежи обеспечивают точное представление объектов в трехмерном пространстве, что позволяет инженерам и дизайнерам улучшить планирование и визуализацию проектов. Изометрия также используется в игровой индустрии для создания трехмерных игровых персонажей и сцен.

Кроме того, изометрия может быть использована для автоматического создания изображений для веб-сайтов и приложений. С помощью компьютерных программ и алгоритмов можно преобразовать трехмерные модели в изометрические изображения, которые могут быть использованы для демонстрации продуктов, разработки интерфейсов и создания анимаций.

В общем, изометрия предлагает удобный способ визуализации объектов и систем в трехмерном пространстве. Она широко применяется в различных отраслях и дает возможность легко и точно представлять сложные объекты с сохранением их пропорций и размеров.

Какая геометрическая система лежит в основе изометрии?

Изометрические проекции лежат в основе изометрии. Они представляют объекты с сохранением их геометрических пропорций. В отличие от перспективных проекций, где дальние объекты отображаются меньшего размера, изометрические проекции сохраняют одинаковый размер объектов независимо от их удаленности.

Геометрическая система изомертических проекций основана на равенстве углов между осями координат. Она включает в себя три оси — горизонтальную ось (X), вертикальную ось (Y) и ось высоты (Z). Углы между этими осями составляют 120 градусов, что делает изометрию удобной для изображения трехмерных объектов на плоскости.

Изометрические проекции основаны на принципе равенства длин отрезков. Это означает, что при изометрической проекции длины отрезков по горизонтали, вертикали и вдоль оси высоты сохраняются. Этот принцип позволяет точно представлять размеры и форму объектов в изометрической системе.

В итоге, геометрическая система изомертических проекций является основой изометрии, обеспечивая сохранение пропорций и размеров объектов в трехмерном пространстве на плоскости. Она позволяет создавать ясные и точные изображения, которые широко используются в архитектуре, инженерии и компьютерной графике.

Изометрическая проекция: что это и как она используется в различных сферах?

Изометрическая проекция широко используется в различных сферах, в том числе в архитектуре, дизайне, игровой индустрии и инженерии. В архитектуре изометрическая проекция позволяет создавать наглядные и легко читаемые визуализации зданий и сооружений. Она помогает архитекторам представить трехмерные объекты на плоскости и делает процесс планирования и проектирования более удобным и эффективным.

В дизайне изометрическая проекция широко используется для создания иллюстраций, графики и визуальных эффектов. Она позволяет придать изображению объем и глубину, делая его более привлекательным и интересным для зрителя.

В игровой индустрии изометрическая проекция используется для создания трехмерных игровых миров. Она позволяет игрокам взаимодействовать с объектами и окружением, создавая ощущение присутствия и глубины.

В инженерии изометрическая проекция используется для создания технических чертежей и схем. Она позволяет инженерам и конструкторам точно представить объекты и сооружения, упрощая проектирование и изготовление.

Изометрическая проекция является одним из наиболее популярных способов представления трехмерных объектов на двумерной плоскости. Она широко используется в различных сферах и помогает создавать наглядные, понятные и привлекательные визуализации и иллюстрации.

6.5. Примеры аксонометрических проекций различных предметов

Аксонометрию предмета обычно строят по его техническому чертежу, на котором могут быть указаны проекции осей пространственной системы координат Oxyz, к которой отнесен предмет.

Построение аксонометрии начинают с проведения аксонометрических осей.

Аксонометрические проекции фигур строят по аксонометрическим проекциям их характерных точек. Аксонометрические проекции точек строят по координатам этих точек с учетом показателей искажения по аксонометрическим осям.

Аксонометрические проекции отрезков строят по аксонометрическим проекциям двух их точек. Аксонометрические проекции параллельных прямых параллельны. При этом аксонометрические проекции прямых, параллельных координатным осям, параллельны соответствующим аксонометрическим осям и имеют такие же показатели искажения.

На рис. 6.3а, 6.4а и 6.5а представлены технические чертежи параллелепипеда, полусферы и конуса вращения соответственно, на рис. 6.3б и 6.4б приведены изометрии двух первых фигур, а на рис. 6.5б – диметрия третьей.

A
1E
1

à) z
2

à) z
2

á) z

x

Очерком сферы при прямоугольном проецировании всегда является окружность радиусом, равным радиусу сферы R. При использовании приведенных показателей искажения радиус очерка сферы в изометрии увеличивают до 1,22R, а в диметрии – до 1.06R.

При построении аксонометрии предмета стремятся по возможности координатную плоскость xOy совместить с плоскостью основания предмета, а координатные оси – с его ребрами или осями симметрии.

На рис. 6.6а и 6.7а приведены комплексные чертежи предметов, а на рис. 6.6в и 6.7б соответственно изометрические проекции этих предметов с вырезом одной четверти.

Вырез на изображениях, выполненных в аксонометрии, необходим так же, как и разрезы на технических чертежах, для выявления скрытых внутренних форм предмета.

Разрезы в аксонометрии можно построить двумя способами. Первый способ заключается в построении полного изображения

предмета в тонких линиях с последующим нанесением контуров сечений, образуемых каждой секущей плоскостью выреза, и удалением изображения отсеченной части предмета (рис. 6.6б).

По второму способу сначала строят контуры сечений предмета секущими плоскостями (на рис. 6.6б показаны основными линиями), а затем выполняют изображение остальной части предмета.

В
аксонометрии
, как правило,
не применяют полные разрезы, при которых пропадает хотя бы одно из трех главных измерений предмета
(длина, ширина, высота). В противном случае аксонометрия была бы лишена своего главного преимущества – наглядности.

Для определения направления штриховки в разрезах на аксонометрических осях откладывают произвольный отрезок b, а в диметрии на оси y – половину этого отрезка. Прямые, соединяющие концы отрезков, задают направление штриховки для соответствующих плоскостей (рис. 6.1 и 6.2).

Если секущая плоскость проходит через ребра жесткости, сплошные выступы или тонкие стенки, то сечения этих элементов деталей всегда заштриховывают. В аксонометрии не производят поворот в плоскость разреза отверстий, расположенных на круглых фланцах или дисках (рис. 6.6).

В
аксонометрии допускается не показывать мелкие конструктивные элементы предмета (фаски, скругления и т.п.). Линии плавного перехода одной поверхности в другую показывают условно тонкими линиями (рис. 6.7б).

Горизонтальные линии

В аксонометрических проекциях горизонтальные линии отображаются параллельно плоскости проекций, что создает ощущение горизонтальности и стабильности. Это позволяет легко определить ориентацию объектов в пространстве и правильно воспринимать их форму.

В изометрии горизонтальные линии также отображаются параллельно осям проекций, но их визуальное восприятие несколько отличается от аксонометрии. Из-за особенностей сжатия и угла обзора горизонтальные линии в изометрической проекции могут восприниматься несколько наклонно или под углом.

В обоих случаях горизонтальные линии играют важную роль в создании графического образа объекта, позволяя его правильно распознать и интерпретировать. Использование горизонтальных линий также способствует созданию эффекта глубины и трехмерности в изображении.

В искусстве и дизайне горизонтальные линии могут быть использованы для создания различных эффектов и настроений. Они могут выражать спокойствие и стабильность, а также служить ориентиром для глаза зрителя. Комбинируя горизонтальные линии с другими элементами композиции, можно создавать разнообразные эффекты и акценты в работе.

Чем отличается аксонометрическая проекция от изометрической?

Основное отличие между аксонометрической и изометрической проекциями заключается в углах наклона осей координат. В аксонометрической проекции все оси наклонены относительно горизонтали и вертикали, что создает эффект косого взгляда. В изометрической проекции две из трех осей наклонены на угол в 120 градусов друг к другу, что создает эффект равномерного увеличения и уменьшения всех трех размеров объекта.

Еще одно отличие между аксонометрической и изометрической проекциями заключается в относительном расположении размерных осей. В аксонометрической проекции размерные оси могут быть неравными и не перпендикулярными друг другу, что позволяет более гибко отображать объемные формы. В изометрической проекции размерные оси всегда равны и перпендикулярны друг другу, что упрощает измерение и модификацию объектов в пространстве.

В обоих проекциях сохраняется пропорциональное отображение объектов, что позволяет легко определить их размеры и пространственное расположение. Однако аксонометрическая проекция обладает большей гибкостью и может быть использована для создания эффекта глубины и объемности визуализации объектов. Изометрическая проекция, в свою очередь, обладает простотой и точностью отображения и часто применяется для построения схем и диаграмм в архитектуре, инженерии и дизайне.

Сравнение аксонометрической и изометрической проекций
Аксонометрическая проекция
Изометрическая проекция

Углы наклона осей не равны 120 градусам
Углы наклона осей равны 120 градусам
Размерные оси могут быть неравными и неперпендикулярными друг другу
Размерные оси всегда равны и перпендикулярны друг другу
Используется для создания эффекта глубины и объемности
Используется для построения схем и диаграмм

В целом, выбор между аксонометрической и изометрической проекциями зависит от конкретной задачи и целей визуализации. Обе проекции имеют свои преимущества и недостатки, и выбор проекции должен основываться на потребностях проекта и предпочтениях дизайнера или архитектора.

6.1. Общие положения

Комплексные (технические) чертежи строят по методу прямоугольного проецирования на плоскости проекций, при этом количество изображений предмета на этих чертежах должно быть наименьшим, но полностью раскрывающим его форму и размеры. Такие чертежи обратимы, удобоизмеримы, но недостаточно наглядны, так как пространственный образ предмета в сознании очень часто приходится воспроизводить по нескольким его изображениям. Поэтому возникла необходимость в чертежах, которые были бы наглядны, но при этом обратимы и давали общее представление об относительных размерах и форме предмета.

Аксонометрической проекцией называют наглядное изображение предмета, полученное параллельным проецированием его на одну аксонометрическую плоскость проекций П
вместе с осями пространственной системы координат Oxyz
, к которой он отнесен
(предмет отнесен к системе координат, если известна его проекция на одну из координатных плоскостей.). Проекцию предме-

та на плоскость П
называют
аксонометрической (аксонометрией)
;

проекции координатных осей – соответствующими аксонометрическими осями
(их упрощенно обозначают x, y, z вместо x, y, z); отношение длины аксонометрической проекции отрезка, параллельного координатной оси, к натуральной длине отрезка – показателем искажения
по соответствующей аксонометрической оси. Если направление проецирования перпендикулярно плоскости П , то аксонометрию называют прямоугольной
, а если нет, то косоугольной.

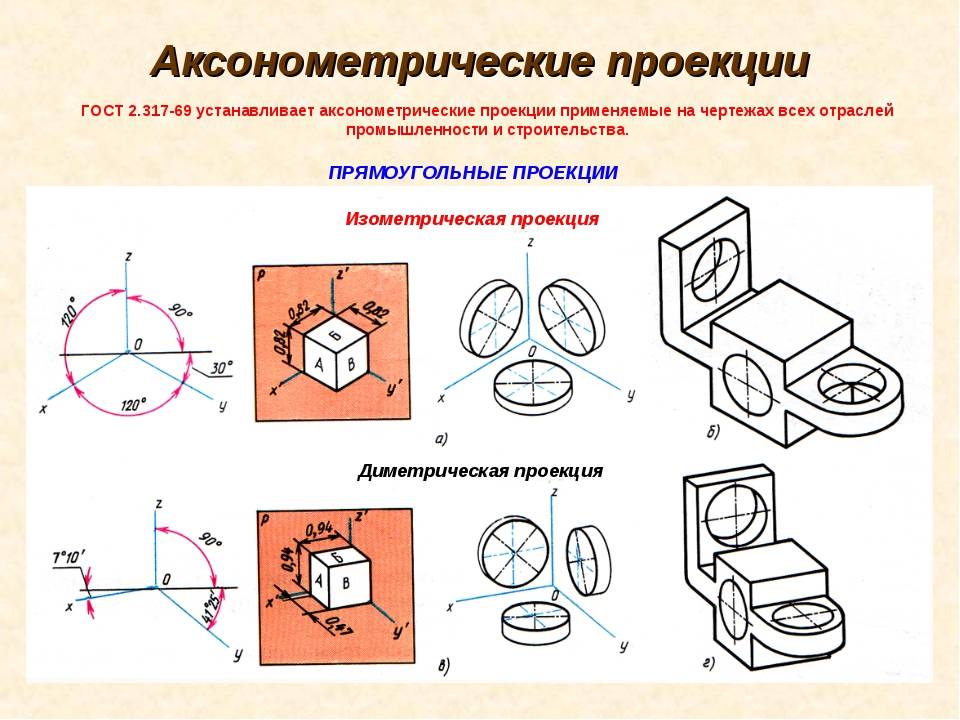

Для построения наглядных технических изображений ГОСТ 2.317-69* рекомендует стандартные аксонометрии, обладающие хорошей наглядностью.

Что представляет собой изометрия?

Итак, изометрия
– это разновидность аксонометрии, которая наблюдается при прорисовке предмета в случае, если искажение его элементов по всем 3 осям координат одинаковое.

Рассматриваемый вид аксонометрической проекции активно применяется в промышленном проектировании. Он позволяет хорошо просматривать те или иные детали в рамках чертежа. Распространено использование изометрии и при разработке компьютерных игр: с помощью соответствующего типа проекции становится возможным эффективно отображать трехмерные картинки.

Можно отметить, что в сфере современных промышленных разработок под изометрией в общем случае понимается прямоугольная проекция. Но иногда она может быть представлена и в косоугольной разновидности.
