Как подключить бойлер?

Проведение работ с косвенным нагревателем

В зависимости от источника тепла, подключение может быть различным. Подсоединение может выполняться к отоплению, одноконтурному или двухконтурному котлу.

К системе отопления

Конструкция водонагревателя предусматривает обвязку. С ее помощью выполняется подсоединение к воде и отоплению.

Что важно учитывать:

Холодная вода подается только через низ.
Нагретая жидкость выходит по трубе через верх.
Подсоединять тепловые коммуникации нужно через верх. Выход — через нижний патрубок.

Через трехходовой клапан

Если в системе предусмотрен циркуляционный насос, тогда работы проводятся так:

Двухконтурный котел и нагреватель монтируются параллельно.
Следом за насосом устанавливается трехходовой клапан.
К котлу подключается тройник, шланг которого ведет к теплообменнику.

Энергонезависимая схема

Если ваш котел энергонезависим, нагреватель лучше расположить выше. Циркуляция будет выполняться под воздействием гравитации. Если в схему включить насос, тогда работа будет зависеть от электричества.

Если соблюдать правила, можно провести работы самостоятельно: быстро и безопасно. В этом вам поможет видео:

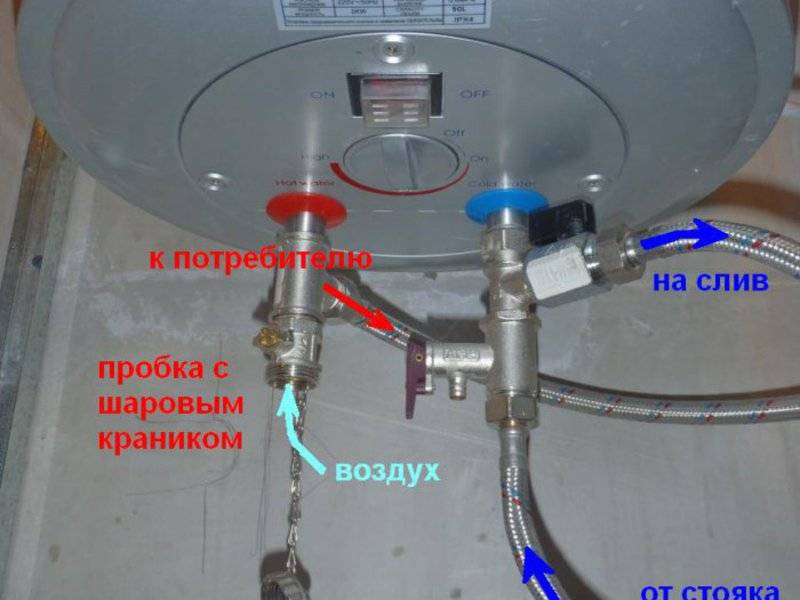

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

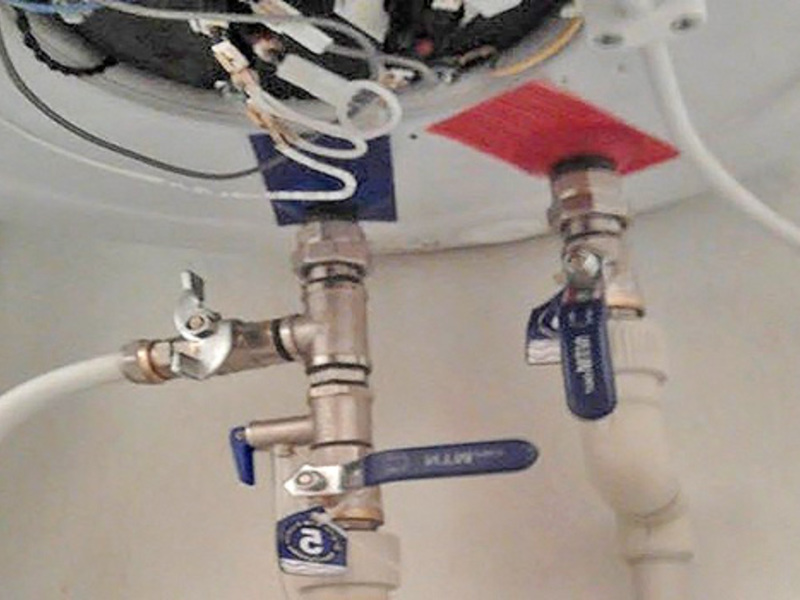

Подготовьте две трубы для монтажа.

Установите латунный тройник.

На боковую резьбу тройника установите шаровой краник.

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

Первым делом необходимо установить стояки холодной и горячей воды.
Подвести трубопроводы к уже установленному смесителю.
Установить электрический водонагреватель.
Подвести к нему трубы холодной и горячей воды.
Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Подключение водонагревателя к электросети

Так как для работы водонагревателя требуется подключение к
сети в 220В и обязательное заземление, то наилучшим вариантом будет подключение
к имеющейся розетке для стиральной машины – через вилку (конечно, при условии,
что эта розетка проведена по отдельной линии с соблюдение правил).

Если в квартире отсутствует такая розетка, то лучше всего
будет обратиться к электрикам за квалифицированной помощью в прокладке электропроводки.
Причин тому несколько.

Первое, работа с электропроводкой требует определенных
навыков и знаний и в случае несоблюдения определенных моментов при монтаже,
грозит поражением током или выходом из строя электроприборов.

Второе, вам будет с кого спросить за некачественную работу.
Конечно, если вы заключили договор с подрядной организацией.

Ну и наконец, не будет проблем с тем, какой провод выбрать,
какие автоматы поставить.

Возможно, это подтолкнет вас на проведение ревизии
электропроводки во всей квартире.

Ну и в заключении, хотел бы пожелать приятных водных процедур.

Особенности подключения к воде проточного нагревателя

Установка, в отличие от настенного накопительного бойлера, проводится на горячий стояк.

Перекройте воду.
Вырежьте часть трубы. На концах установите запорную арматуру.
Соедините шланги с арматурой и патрубками нагревателя.

В дальнейшем придерживайтесь рекомендаций:

При демонтаже вам не нужно перекрывать воду во всем стояке. Достаточно перекрыть входной и выходной патрубок.
Для запуска техники правильно включить воду, а затем запускать бойлер.
Решили отключить прибор? Тогда сначала отключите его от сети, а затем перекройте воду.

Как включить электричество

Во время подключения к электросети необходимо придерживаться таких правил:

Приборы такой мощности нужно включать через отдельную линию.
Медная проводка должна вести к щитку.
Дополнительно система оснащается автоматом УЗО (16А). Он отключает технику во время скачков напряжения.
Обязательно выполните заземление, чтобы избежать поражения током. Для этого лучше пригласить электрика.

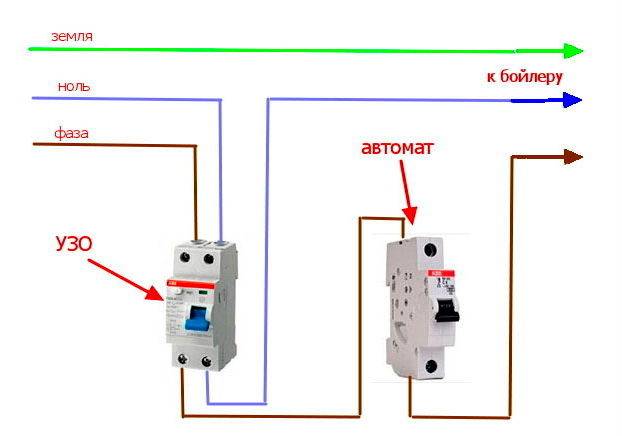

Смотрите схему:

Когда работы организованы, остается выполнить соединение с бойлером:

Просуньте кабель через нижнюю часть корпуса.
Концы зачистите с помощью ножа.

Желто-зеленый провод соедините с заземлением. Остальные два — с контактами терморегулятора.

Установите теплоизоляцию и закройте крышкой.

Виды автономных водонагревательных котлов

На сегодняшний день на строительном рынке и в супермаркетах бытовой техники представлен широчайший выбор бойлеров – автономных устройств для нагрева воды. При этом чтобы не ошибиться с выбором оптимально подходящего устройства для конкретно взятого дома, нужно разбираться в разновидностях систем подобного рода. При этом основным параметром различия бойлеров считается их тип.

Конструкция бойлера может быть накопительной – металлический бак с водонагревательными элементами как на фото. Такое оборудование вмещает в себе достаточно большое количество воды, которая в нём же и нагревается. Впоследствии эту воду расходуют по мере необходимости. При этом подогрев воды требует определённого количества времени.
Автономная проточная водонагревательная конструкция бойлера, в которой нагрев воды происходит непосредственно в трубах. Удобством такой системы является моментальная доступность горячей воды при открытии крана.

Также конструкция бойлера может отличаться по тепловым носителям.

Электрический бойлер оснащается специальными тэнами, которые работают от сети переменного тока.
Газовые бойлеры для нагрева воды как на фото используют тепло пламени.

Хочется отметить, что для подключения газового оборудования к магистральной сети без помощи сертифицированных специалистов не обойтись, так как самостоятельные эксперименты запрещены по закону. При этом для ввода в эксплуатацию газового бойлера потребуются специальные разрешения организации предоставляющей подачу газа потребителю.

Если говорить об электрическом бойлере, то его подключение, возможно, своими руками. Принцип функционирования такой системы очень похож на работу стандартного электрочайника, поэтому его установка не вызывает каких-либо затруднений. К самым распространённым моделям бойлеров с электрическим подогревом воды относятся устройства накопительной конструкции, порядок подключения которых будет рассмотрен более подробно.

Подключаем бойлер к электричеству

Чтобы подключить бойлер к электричеству, необходимы «отдельные 220 В». Оборудование должно быть заземлено. Электропитание будет осуществляться при помощи трехжильного кабеля. Определиться с сечением провода нужно, учитывая мощность техники.

У кабеля должна быть двойная изоляция и медные жилы. Желто-зеленая жила позволит заземлить бойлер. Заземление должно вестись беспрерывно к заземляющей клемме розетки агрегата от корпуса этажного электрощитка или от заземляющей шины квартирного электрощитка.

Важно! Не пользуйтесь металлическими конструкциями или водопроводными трубами для заземления техники. Не устанавливайте розетки для подключения бойлера около открытой воды.. С помощью двухполюсного автомата защиты можно защитить линию питания агрегата

Питание следует выделять в отдельную группу. С помощью УЗО, использование техники можно сделать безопасным для человека. Номинал последнего должен быть на шаг меньше, чем первого

С помощью двухполюсного автомата защиты можно защитить линию питания агрегата. Питание следует выделять в отдельную группу. С помощью УЗО, использование техники можно сделать безопасным для человека. Номинал последнего должен быть на шаг меньше, чем первого.

Степень защиты корпуса розетки должна быть минимум IP 44. Установка розетки допускается на расстоянии от водонагревателя 50 см минимум, и выше места соединения водопроводных конструкций. Электрокабель, питающий бойлер, необходимо замуровать в стену или продолжить открытым образом в гофре/трубе, не поддерживающей горение.

Важно! Если у вас нет опыта работы с электрикой, подключение бойлера к источникам электропитания стоит доверить профессионалам. Речь идет о вашей безопасности.

5 советов по выбору места для бойлера

Если планируется своими руками устанавливать на даче или в частном доме, квартире нагреватель, важно предварительно определить наиболее подходящий участок для его крепления. Это обусловлено крупными габаритами накопительного агрегата и его существенным весом

Основные рекомендации:

допустимо располагать устройство только на несущей вертикальной конструкции;
принимают в расчет конструкцию нагревателя (горизонтально или вертикально ориентированный корпус), способ подведения коммуникаций системы водоснабжения;
агрегат следует располагать как можно ближе к источнику воды;
важно предусмотреть доступ к устройству для выполнения ремонта или проведения обслуживания;
бойлер желательно располагать ниже — на уровне средней линии стены, что обусловлено влиянием давления в системе водоснабжения на эффективность работы агрегата.

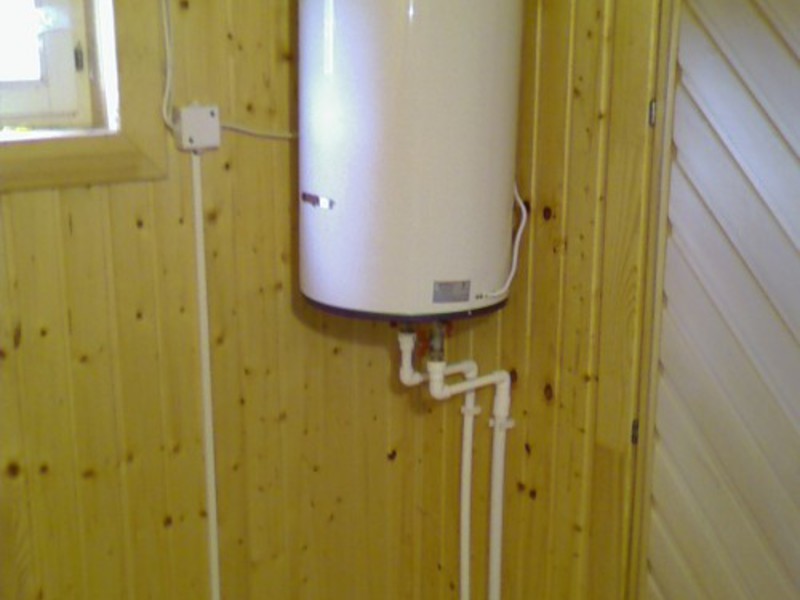

Порядок установки и подключения бойлера

Централизованное горячее водоснабжение во многих населенных пунктах России попросту отсутствует. Поэтому все большее распространение получают водонагреватели различных конструкций. Это особенно актуально для частного загородного строительства. Подсоединение бойлера к водопроводу в квартире само по себе не представляет сложной задачи и может быть выполнено своими руками.

В первую очередь нужно выбрать место для его установки, руководствуясь принципами, изложенными выше. С напольными агрегатами все просто – достаточно выставить по горизонтали, используя уровень.

Наиболее распространено навешивание нагревателя в туалетной комнате, а лучше в ванной, если есть достаточно места. В таком варианте водонагреватель будет максимально приближен к большинству точек разбора в водопроводе и тепловые потери теплоносителя будут минимальными.

На выбранном месте сделать разметку расположения отверстий и просверлить их с применением электродрели и соответствующего сверла. В них нужно вставит дюбели и завернуть винты или костыли. Навешивание тяжелых баков рекомендуется производить вдвоем.

Перед установкой устройства нужно проверить состояние резьбы на его входных и выходных патрубках. При необходимости (убоины¸ смятия) ее необходимо восстановить, используя соответствующую плашку.

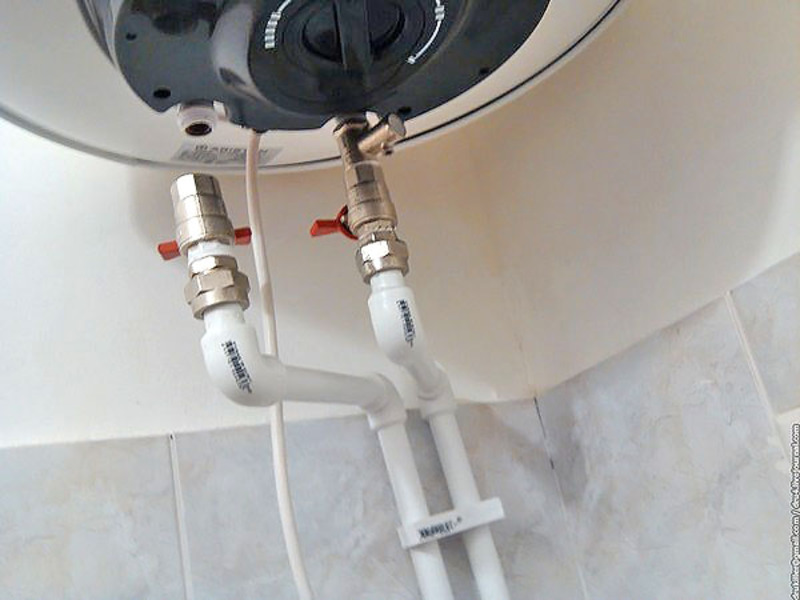

На емкость надо установить два перекрывающих крана. При этом нужно соблюдать «полярность» – к синему патрубку подключать холодную воду, к красному – горячую. Для подключения бойлера нельзя использовать подводки гибкими шлангами, необходимо использовать трубы.

В каждом виде выпускаемых водонагревателей имеются свои особенности, которые изложены ТВ сопровождающей технической документации. В ней подробно описано, как правильно подключить бойлер к водопроводу, как правильно настроить автоматику управления бойлером. Исполнение всех требований обязательно. Смотреть видео

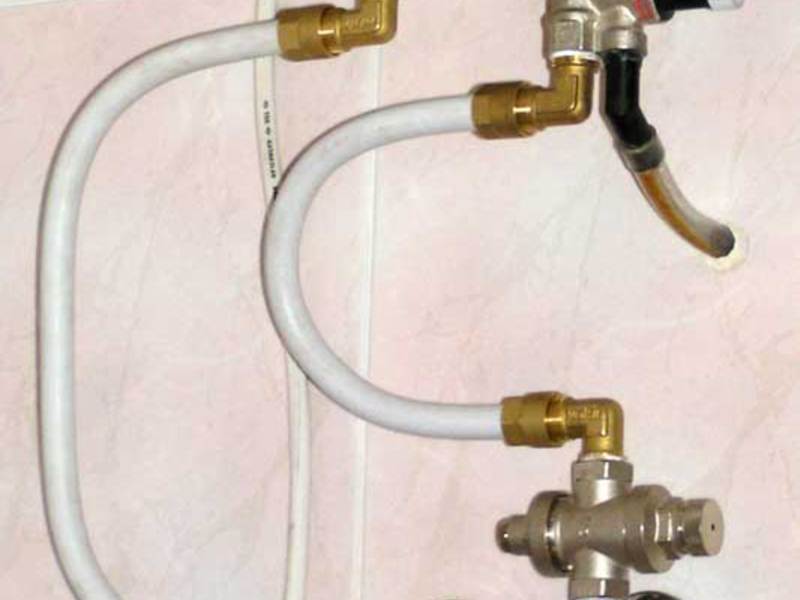

Особенности подключения к трубам из разных материалов

Водопроводные трубы производятся из различных материалов: пластик, полипропилен, металлопластик, металлические из меди, латуни, стали. Монтаж трубопровода для бойлера из каждого вида труб имеет свои особенности:

Популярным материалом для таких сетей являются трубы из полипропилена, срок службы которых составляет до 50 лет. Физические качества этих изделий позволяют выполнять сложные конфигурации прокладки, поэтому в ряде случаев водопровод выполняется скрытым в стенах. При этом имеется возможность использовать для этого без стыковые контуры. Сначала вскрывается водопровод на стояках, в которые врезается тройник для подключения. От него по заранее вырубленным каналам прокладывается сплошной трубопровод для подключения нагревателя в квартире.
Металлопластиковые трубы по своим физическим качествам не могут подвергаться сгибам, поэтому монтаж водопровода ведется в открытую традиционным способом с использованием фитингов. Подключение к воде производится сразу после полного застывания клеевых или паяных соединений.
Таким же образом монтируется водопровод из металлических труб. В технологии применяются традиционные фитинги и сварные соединении.

Новости на Блoкнoт-Волгодонск

Схемы подключения различных видов бойлеров

Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.

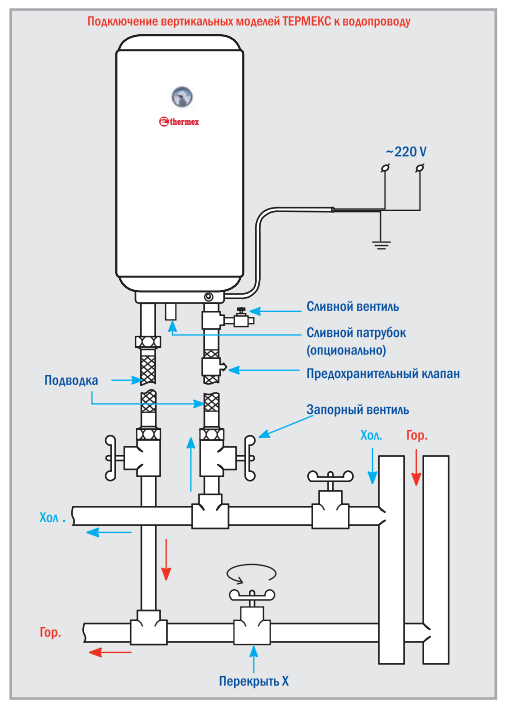

Подключение накопительного водонагревателя к водопроводу — схема

В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.

Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:

рулетка и уровень;
перфоратор и насадки;
щипцы и кусачки;
разводной и гаечный ключи;
тройники и запорная арматура;
трубы для горячего водовода;
фитинги для соединения с водопроводной системой;
ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
гибкие соединительные шланги;
2-3 запорных крана.

Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.

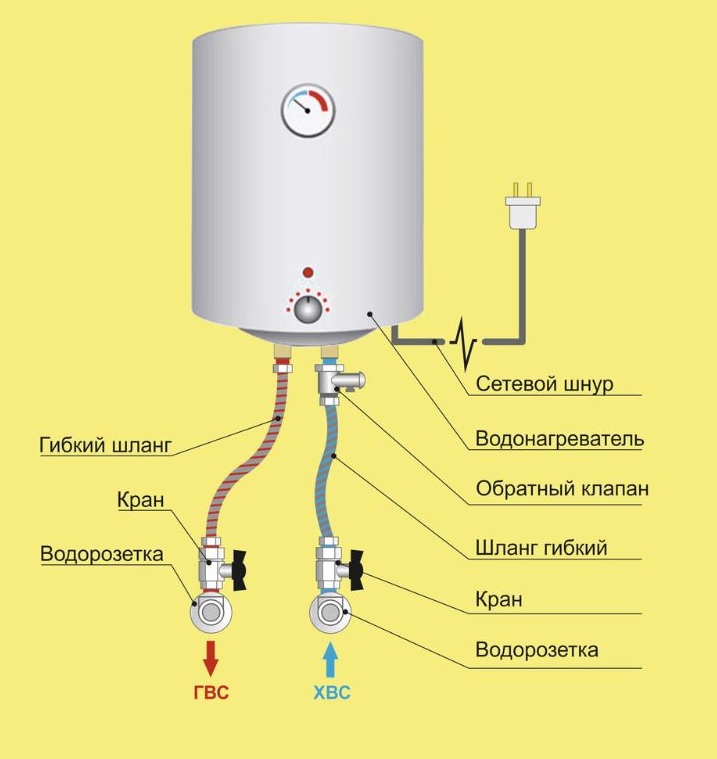

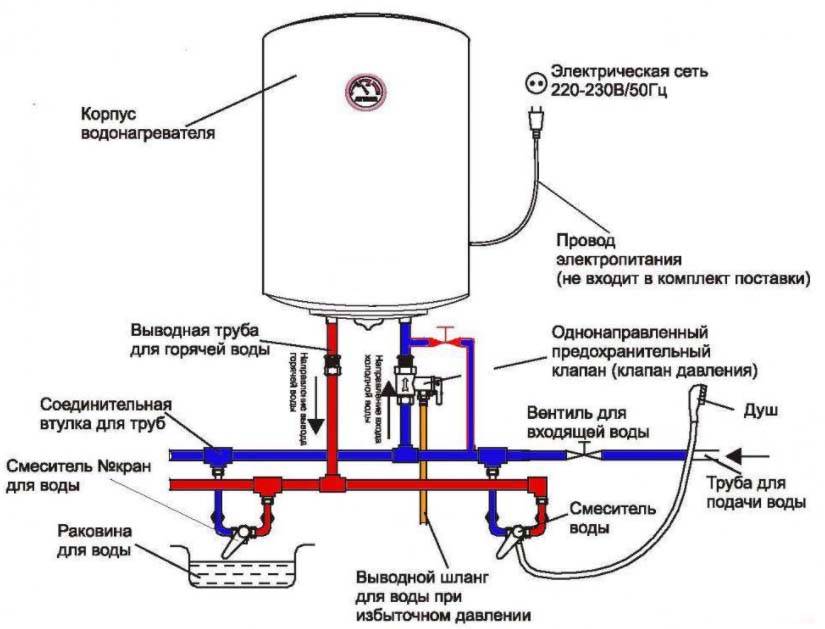

Схема подключения накопительного водонагревателя

Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.

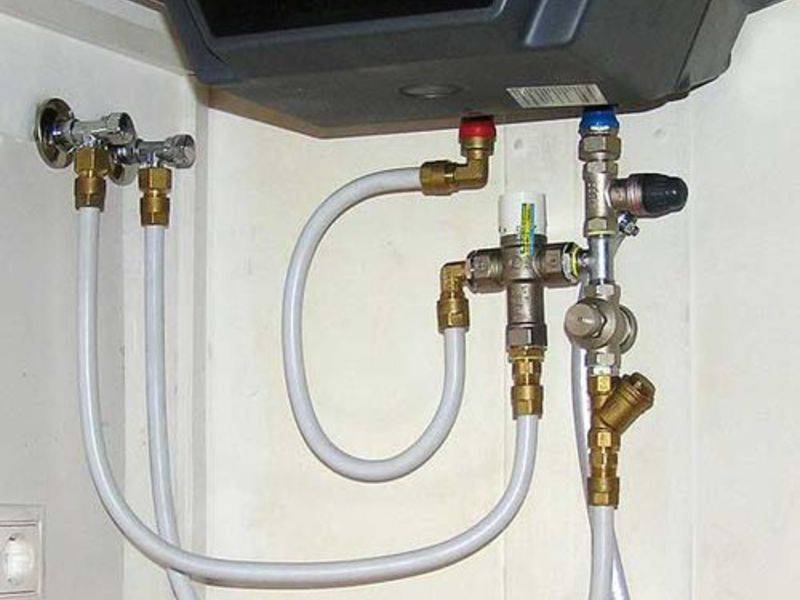

Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.

Установка и подключение проточных водонагревателей

Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.

Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:

перфоратор с оснасткой или дрель-шуруповерт;
обжимной инструмент (стриппер) и плоскогубцы;
рожковые и разводной ключи;
отвертка и молоток;
устройство защитного отключения с подходящими характеристиками;
металлопластиковая труба;
тройник;
ФУМ-лента;
розетка с заземлением.

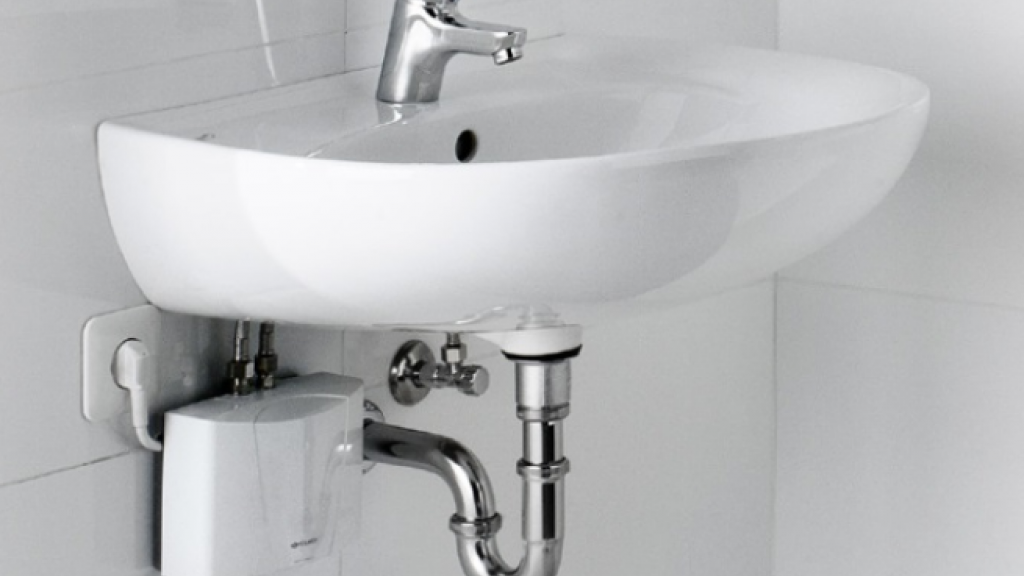

Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.

Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.

Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.

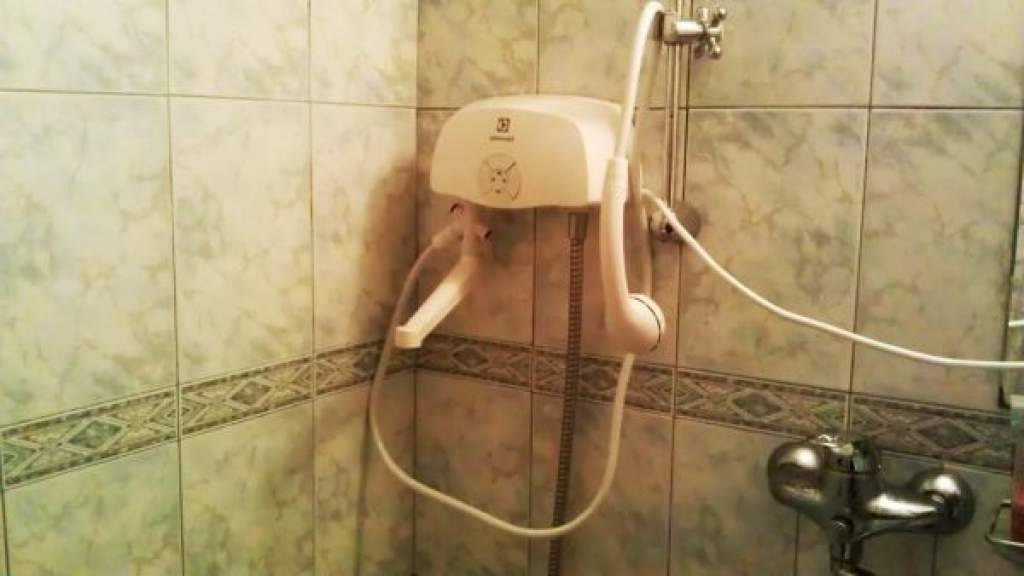

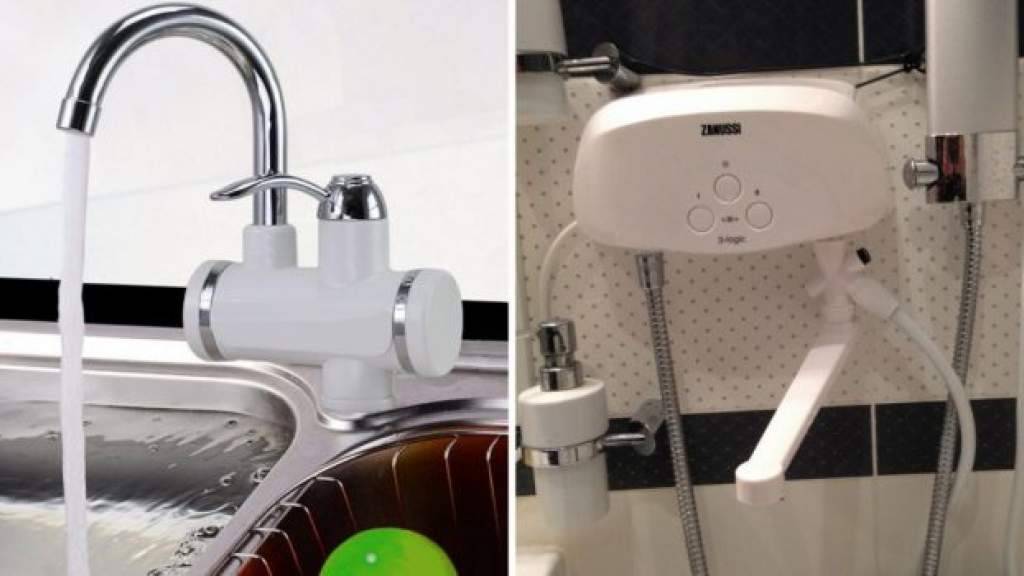

Подключение безнапорного проточного бойлера

Их чаще называют по-другому — проточными водонагревателями, поскольку они не «кипятильники», а только нагревают проходящую воду. Поэтому установка и подключение таких агрегатов значительно проще.

Место «дислокации»

В этом случае выбор невелик, поскольку данный водонагреватель просто обязан располагаться там, где находится точка водозабора. Проточный прибор устанавливают в ванной, санузле или кухне. Он сможет работать со смесителями, душевыми кранами.

Установка

Если проточный водонагреватель оснащен собственным краном, то сначала перекрывают подачу воды на смеситель. Затем демонтируют подводки, снимают крепежный кронштейн. Кран достают из раковины (мойки). Перед сборкой такой конструкции изучают инструкцию производителя конкретного устройства.

К водонагревателю присоединяют гусак, потом закручивают входной штуцер.
Кран вставляют в отверстие. Потом фиксируют оборудование, затягивая гайку крепления.

Перед монтажом настенных моделей на основании делают разметку. Крепят прибор с помощью дюбелей и саморезов.

Подключение к водопроводу

Как подключить бойлер проточного типа? Этот этап также элементарен. Подводку, отсоединенную от смесителя, прикручивают к штуцеру крана-водонагревателя. Резиновые уплотнители под гайки ставят обязательно. Настенные проточные конструкции подключают аналогично: к ним также присоединяют шланги от душа или смесителя. Лейку откручивают, затем ее крепят к входу проточного прибора.

В этом случае после водонагревателя не ставят запорную арматуру. Воду перекрывают краном, либо самим водонагревателем. Причина такой особенности подключения — возможный перегрев ТЭНа из-за снижения давления жидкости, если установлены дополнительные фитинги.

Подключение и пробный запуск

Безнапорное оборудование подключают собственным кабелем и вилкой. Розетка также обязана иметь контакт заземления. Использование любых промежуточных элементов (тройников, удлинителей) в сети запрещено.

Перед испытанием прибора кран на трубе ГВС перекрывают. Затем открывают смеситель, после этого вода направляется в устройство. Сначала некоторое время выжидают, пока не появится нормальная, стабильная струя, затем включают режим нагрева.

Как подключить бойлер самостоятельно? Сначала выбрать оптимальное место, потом разметить его. После этого можно приступать к монтажу оборудования, к его подключению к коммуникациям, наполнению его водой и проверке.

Эта работа не так сложна, как может показаться на первый взгляд. Однако мастер, планирующий такую операцию впервые, все же нуждается в подсказках. Один из примеров — помощь видео, в котором рассказывается о том, как подключить бойлер:

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Как использовать краны водонагревателя (закрытие и открытие)

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по
различным причинам.

Обратим внимание на кран «4» – он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не
перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все
жители подъезда – вода пойдет в стояк

Главное правило использования – если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме – «1» и «2»
краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на
профилактику и горячую воду отключают, подключаем наше устройство к сети 220В,
открываем краны «1» и «2», а кран «4» – закрываем.

Как подключить бойлер, схема подключения бойлера через электрическую розетку

Промышленные модели небольших мощностей до 1,5÷2 киловатт создаются, как правило, для такого подключения. При этом способе длительную безопасную работу обеспечивают:

Особенности подключения бойлера к электрической сети через розетку

Силовые контакты разъемного коммутационного аппарата рассчитываются на определенный вид нагрузки, например, 6, 10 или 16 ампер. Ее величина указывается на корпусе. Если розетка будет меньшей мощности, то возникает перегрев и разрушение контактов. По этой причине нельзя подключать бойлер к случайной, не соответствующей его нагрузке розетке.

Еще одним требованием безопасной эксплуатации подобной схемы является необходимость наличия в ней автоматического выключателя, посредством которого можно разрывать цепь питания ТЭН под нагрузкой. Контакты розетки и вилки не предназначены для гашения электрической дуги, возникающей в этом случае.

Состояние электропроводки

Провода бытовой сети, соединяющие розетку для бойлера с квартирным щитком, будут полностью воспринимать нагрузку ТЭНа. Они не должны перегреваться. Их материал и толщину следует правильно учитывать, иначе может возникнуть пожар.

К розетке с алюминиевой проводкой ТЭН подключать нельзя, как и к медной, тоньше чем 2,5 мм кв. Лучше использовать сечение 4 или 6 квадрат. Его необходимо предварительно рассчитать по тепловыделению и проанализировать по способам монтажа.

Защитные устройства

Бойлер создается для работы при номинальных характеристиках электрической сети с учетом возникновения в ней случайных неисправностей. Для предотвращения аварий в его конструкцию вводят защиты от:

Если такие защиты производитель оборудования не предусмотрел во внутренней конструкции, то их следует монтировать в квартирном щитке.

Аварийный режим с превышением давления внутри бойлера

Обязательным условием безопасности является наличие устройства, предотвращающего закипание воды и выделение из нее растворенных газов, ибо при этом процессе создается повышенное давление, которое может разорвать корпус.

Подобная ситуация может возникнуть:

Для предотвращения подобной аварии используют вторую ступень защиты, настроенную на более высокую уставку температуры, чем для рабочего режима. Ее величина выбирается близкой к точке закипания, а отключение осуществляется другим, резервным контактом.

Подобный разрыв цепи называют тепловым предохранителем. Применение для него отдельного датчика температуры или использование автономной механической конструкции, работающей по принципам биметаллических расцепителей, повышает общую надежность системы.

Аварийный режим с токами утечек

Металлический корпус бойлера может оказаться под потенциалом фазы при пробое изоляции ТЭН или подключающих проводов на корпус. Такая ситуация — прямая предпосылка для получения человеком электрической травмы. Исправить ее может УЗО, встроенное в электрическую схему. Промышленные образцы бойлеров могут выпускаться с вмонтированным устройством защитного отключения или не иметь его.

Для правильной работы УЗО необходимо обеспечить надежное соединение корпуса бойлера с главной шиной заземления через защитный РЕ проводник.

Наиболее популярные ошибки при подключении

Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

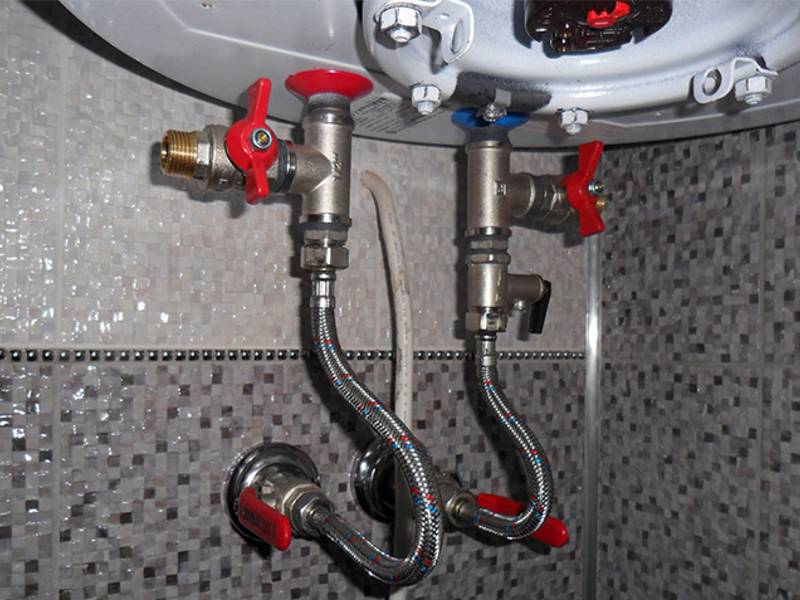

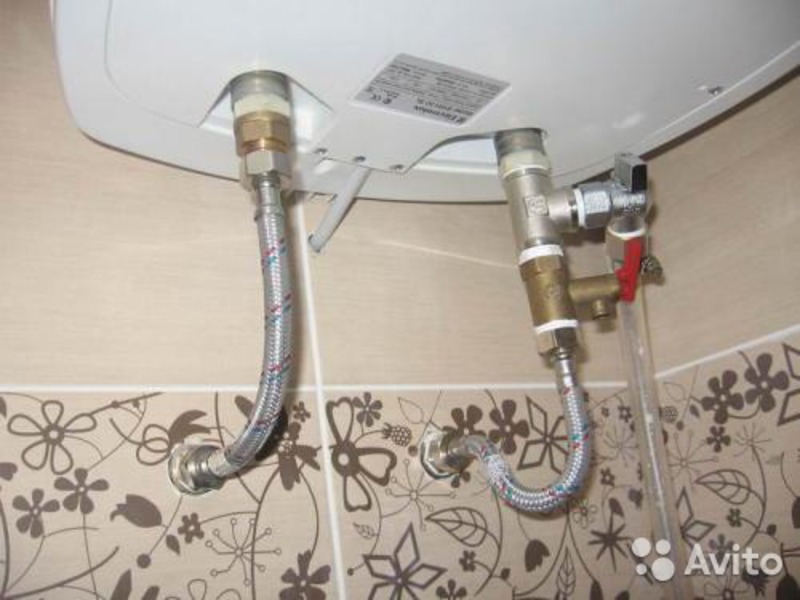

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Виды бытовых водонагревателей

Различают следующие группы устройств:

проточные;
накопительные.

Первый из вариантов предназначен для постоянного нагрева воды. Такие устройства включаются при открывании крана. При этом сразу нагревается вода. Преимуществом подобных агрегатов является отсутствие необходимости в выборе места установки — они располагаются возле смесителя. Такая возможность обусловлена компактными габаритами. Кроме того, проточные устройства обеспечивают быстрый нагрев.

Однако агрегаты данного типа имеют существенный недостаток — они характеризуются высокой мощностью. За счет этого обеспечивается существенная скорость нагрева. Но вместе с тем отмечается увеличение уровня потребления электроэнергии. Еще одним недостатком является сложность монтажа, т. к. необходимо обеспечить выделенную линию для подключения к сетевому напряжению из-за высокой мощности агрегата.

Техническое устройство бойлера накопителя

Накопительный бойлер представляет собой объемный бак. Для нагрева воды предусматривается электрический нагревательный элемент. Он соединен с термостатом, посредством которого контролируется температура, обеспечивается возможность автоматического включения и отключения бойлера, если температурный режим существенно изменяется.

Техническое устройство бойлера.

В нижней части конструкции предусмотрен отсек, где расположен терморегулятор. Его применяют, чтобы задать верхний предел температуры нагрева воды. По достижении этого уровня агрегат отключается. Если вода остынет достаточно сильно, бойлер снова включится. В большинстве случаев максимальное значение данного параметра составляет +70°С. Для подключения бойлера к системе отопления или водоснабжения предусмотрены патрубки.

Конструкция должна быть оснащена предохранительным клапаном. Данная деталь устанавливается в нижней части устройства — возле одного из патрубков, предназначенных для подведения трубопровода. Благодаря такому элементу нормализуется давление внутри корпуса. Его основной функцией является отведение избыточного количества горячей воды, что не позволяет баку деформироваться под воздействием существенной нагрузки.

Конструкционное исполнение аппаратов нагрева

Различают следующие типы накопительных устройств:

вертикальные;
горизонтальные.

Во втором из случаев монтаж требует осторожности. Рекомендуется определить нагрузку, оказываемую устройством, на вертикальную перегородку

Бойлеры характеризуются объемом 50 л и более. После заполнения их вес увеличивается в несколько раз и достигает 50 кг (при наименьших габаритах агрегата) или 100 кг. Если такой нагреватель установить на перегородке, которая была возведена из недостаточно прочных материалов, вскоре произойдет обрушение конструкции.

Следует располагать подобную технику на несущей стене

Причем важно учесть, из какого материала она изготовлена. Наилучшим вариантом является бетон и кирпич

В обоих случаях несущая стена выдержит воздействие существенной нагрузки, оказываемой водонагревателем. Для крепления предусматривают анкеры (2 шт.). Устройство просто навешивается на штыри без необходимости в дополнительной фиксации.

Типы накопительных устройств.

Горизонтально ориентированные нагреватели чаще предназначаются для установки на полу. В этом случае отсутствуют ограничения по установке, т. к. не нужно предварительно определять прочность основания. Для упрощения монтажа патрубки отличаются по цвету. Так, синий используется для подведения коммуникаций холодного водоснабжения, красный — для горячего трубопровода.

Особенности подключения проточного бойлера

Проточная конструкция электрического бойлера, как на фото, устанавливается непосредственно в ветку водопровода, предусмотренного для подачи горячей воды.

Пере крывается подача воды в центральном трубопроводе.
В месте врезки нагревательного устройства труба разрезается, образовывая разрыв.
На концах разрывов крепят запорную арматуру, которая в дальнейшем позволит выполнять ремонт без перекрытия центрального водопровода.
На входном и выходном патрубках проточной системы нагрева воды накручиваются шланги, соединяющие, бойлер с запорной арматурой.

При самостоятельном проведении работ по демонтажу нагревательного оборудования вместо центрального водопровода перекрывается кран, установленный на входном патрубке и только после этого на выходном. Также в процессе использования проточного водонагревательного устройства в первую очередь включают воду и только после этого нагревательный прибор. Если надобности в горячей воде, нет, то отключают электропитание, а затем воду.

Разобраться, как правильно подключить бойлер, не так уж и трудно, главное, иметь желание. Но для большей уверенности можно потренироваться на обрезках трубы, чтобы не испортить основные элементы системы. Это позволит приобрести опыт и избежать глупых и ненужных ошибок.

Примеры подключения бойлера к водопроводу
