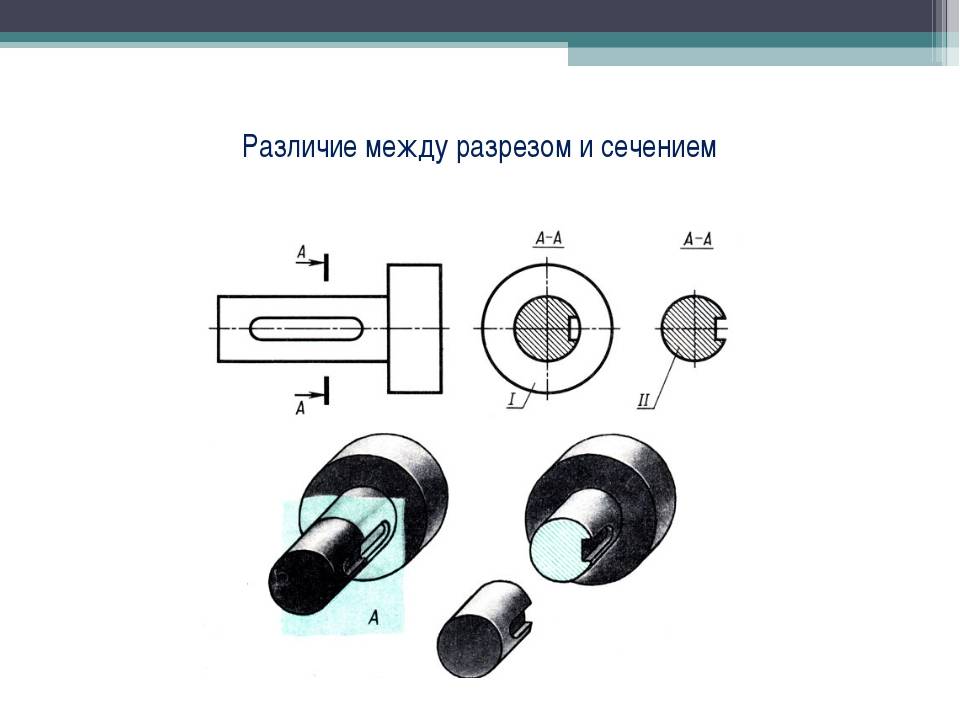

Разница между разрезом и сечением

Сложные размеры на чертежах

Во многих случаях простой (поперечный или продольный, вертикальный или горизонтальный) разрез не дает полной информации, и тогда используются сложные разрезы, такие как:

• ступенчатый разрез, то есть разрез, образованный несколькими параллельными плоскостями;
• ломаный разрез, то есть разрез, образованный пересекающимися секущими плоскостями, например, разрез с поворотом на 90 градусов;
• наклонный разрез, то есть разрез, образованный плоскостью, идущей под углом;
• вынесенный разрез или вынесенное сечение, то есть сечение, расположенное вне контура детали;
• половинчатый разрез, если показана только половина детали, а вторая ей симметрична. Если второй элемент несимметричный, то его необходимо наносить полностью. Допускается объединять на одном изображении вид и разрез у симметричных фигур, при этом обычно они разделяются штрихпунктирной линией, но при совпадении какой либо линии с осью проекции используется волнистая линия.

Любой разрез должен содержать информацию о фрагментах детали, попадающих в сечение. Если на чертеже недостаточно места, то пользуются выносной линией, чтобы указать шероховатость, количество отверстий и их расположение или сделать необходимую отметку.

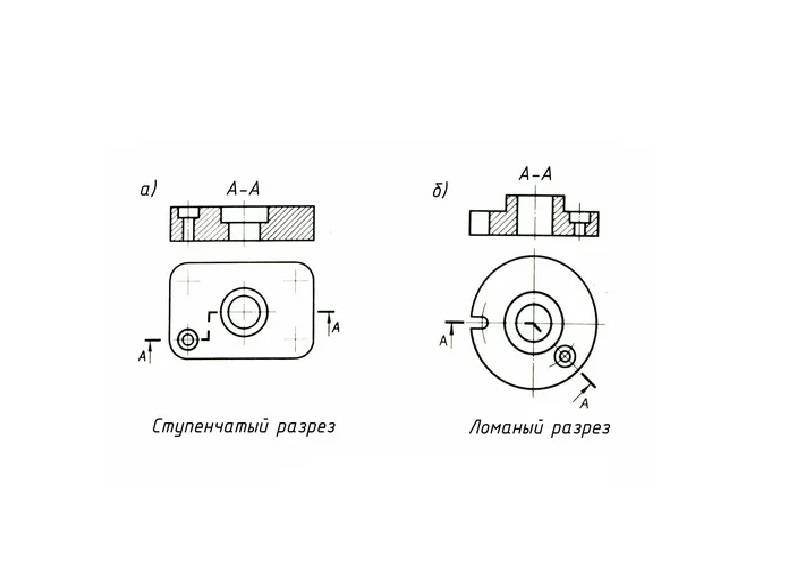

Рисунок 3. Сложные разрезы

Сечения и их виды

Под сечением понимается изображение, образуемое при мысленном рассечении интересующего предмета определённым образом ориентированной плоскостью. Если представить предмет «пропитанным краской», а плоскость — реальной и прозрачной, то сечение будет тем «окрашенным следом», которой бы оставил на секущей плоскости сам предмет при рассечении ею. На чертеже получившуюся фигуру сечения явно выделяют косой штриховкой, а сами сечения подразделяют на выносные (вне контура рисунка объекта) и наложенные (поверх соответствующего вида объекта).

Наклонное сечение

Дополнительно на чертеже стрелками задаётся «направление взгляда» и месторасположение секущей плоскости, а буквами — её уникальное наименование. Типично сечения производятся в масштабе, аналогичном основному изображению, в противном же случае явно указывается используемый масштаб. Также различают прямые и косые/наклонные (расположенные под углом) сечения относительно осей координат.

Сечение

Основные отличия между разрезом и сечением

• Разрез — это изображение объекта или конструкции на чертеже, основное назначение которого — показать внутреннюю структуру, расположение деталей и отношения между ними. Разрез обычно делают поперек объекта, чтобы показать его внутренние слои или структуры.
• Сечение — это пересечение объекта плоскостью, чтобы показать внутреннюю форму и структуру объекта. В отличие от разреза, сечение может быть выполнено по различным направлениям и на различных уровнях в объекте.

Основные отличия между разрезом и сечением заключаются в том, что разрез позволяет увидеть внутреннюю структуру объекта, тогда как сечение показывает форму и структуру объекта изнутри.

Когда нужно показать как объект устроен внутри и расположение его деталей, применяется разрез. Он позволяет более детально и ясно показать внутреннюю структуру объекта, особенно если он сложный по конструкции.

С другой стороны, сечение применяется, когда нужно показать форму и структуру объекта внутри, как будто его разрезали пополам или поперек. Сечение может показывать, например, форму проходящих через объект труб, каналов или любых других внутренних полостей.

В целом, разрез и сечение играют важную роль в чертежах и помогают более полно представить внутренние детали и структуру объектов.

Чем разрез отличается от сечения

Сечение обычно используется для показа внутренней структуры объекта. Оно позволяет увидеть, какие детали находятся внутри объекта, скрытые от взгляда со стороны. Сечение представляет собой плоскость, которая пересекает объект и отображает его внутренние элементы, детали и конструкции.

С другой стороны, разрез показывает объект поперечно, то есть в разрезе плоскостью, параллельной одной из плоскостей чертежа. Разрезы являются мощным инструментом для исследования формы и структуры объекта, а также для понимания, как различные части взаимодействуют друг с другом.

Важно отметить, что разрез и сечение являются взаимоисключающими методами. Если вам нужно показать внутренние детали объекта, следует использовать сечение

Если ваша цель — изучить форму и структуру объекта, лучше выбрать разрез.

Таким образом, хотя разрезы и сечения имеют некоторые сходства, их основное отличие заключается в том, что сечение показывает внутренние детали объекта, а разрез показывает его форму и структуру.

Как показать разрез на чертеже

Чтобы правильно сделать чертеж детали необходимо выполнить на чертеже ее изображение в нескольких проекциях. Инженерная графика подразумевает выполнение чертежей деталей в определенной последовательности:

• первоначально нужно осуществить выбор формата листа (А0, А1, А2, А3, А4) и выполнить компоновку на черновике. Если показать и отобразить все виды на одном листе не удается, то их разносят на разные листы;
• затем нужно построить основные виды, к примеру для здания это будет план и фасад;
• на плане необходимо обозначить место сечения, по которому будет проходить условная плоскость, рассекающая объект на части. Указать разрез с помощью условного обозначения, утолщенной линии, стрелки с указанием направления взгляда и номера сечения;
• разрезы необходимо строить вместо и на месте соответствующего вида, например, фронтальный разрез выполняется вместо вида спереди;
• простой разрез состоит из одной секущей плоскости, он показывается с двух сторон от детали, но иногда такой разрез бывает не показателен, и наиболее целесообразный путь – нарисовать сложный разрез, на нем выделяют все характерные элементы, сечение может быть наклонным;
• построение разреза ведется на основании других проекций, фигура сечения, которая входит в разрез, штрихуется, а те линии, что были невидимыми на плане, в разрезе становятся видимыми.

Применение правил нанесения изображений и пересечений на чертеже позволяет соблюдать принятую во всем мире единую систему отображения. С помощью условных обозначений показывается вся необходимая информация.

В ряде случаев выполняется профильный разрез, согласно определению, так называется вертикальный или горизонтальный разрез, полученный при условном рассечении детали плоскостью, параллельной профильной плоскости проекции. Такой разрез делается для того, чтобы изобразить невидимые части детали и указать их характеристики.

Рисунок 2. Как нанести разрез

Сечения

Сечением называется изобpажение фигуpы, получающейся пpи мысленном pассечении пpедмета одной или несколькими плоскостям.

Hа сечении показывают только то, что получается непосpедственно в секущей плоскости.

Рисунок 11.12 – Сечение вынесенное, наложенное, в разрыве

Контур вынесенного сечения изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями. При чем контур изображения в месте расположения наложенного сечения не прерывают.

Условности и упрощения

Рисунок 11.12 – Условности и упрощения на деталях

Рисунок 11.13 – Условности и упрощения на сборочных чертежах и деталях

Если изобpажение пpедмета является симметpичной фигуpой, то допускается вычеpчивать половину изобpажения или немного более половины.

Допускается изобpажать в pазpезе отвеpстия, pасположенные на кpуглом фланце, когда они не попадают в секущую плоскость.

Рисунок 11.14 – Условности для симметpичных деталей

Рекомендую подробно изучить предметы:

Инженерная графика Начертательная геометрия Компас Автокад Черчение Проекционное черчение Аксонометрическое черчение Строительное черчение Техническое черчение Геометрическое черчение

Ещё лекции с примерами решения и объяснением:

• Геометрические тела
• Комплексный чертеж
• Определение видимости
• Конструктивное отображение пространства
• Позиционные задачи
• Методы преобразования эпюра Монжа
• Касательные плоскости
• Пересечение поверхностей вращения плоскостью

Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 2.052−2006 Единая система конструкторской документации. Электронная модель изделия. Общие положения

ГОСТ 2.102−68 Единая система конструкторской документации. Виды и комплектность конструкторских документов

ГОСТ 2.103−68 Единая система конструкторской документации. Стадии разработки

ГОСТ 2.104−2006 Единая система конструкторской документации. Основные надписи

ГОСТ 2.109−73 Единая система конструкторской документации. Основные требования к чертежам

ГОСТ 2.302−68 Единая система конструкторской документации. Масштабы

ГОСТ 2.317−69 Единая система конструкторской документации. Аксонометрические проекции

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Как сделать разрез на чертеже в Солид Воркс

В программе Solidworks (СолидВоркс) разрез также создается путем разделения вида линией сечения. Для этого сначала нужно активизировать вид из контекстного меню, затем найти команду «Инструменты» в меню, выбрать «Объекты эскиза», затем выбрать «Линия» и «Инструменты эскиза». На модели проводят линию, выделяют ее, нажимают на иконку «Вставка» и выбирают «Создать линию сечения». Направление взгляда в Солид Воркс также легко поменять двойным нажатием. Затем выполняют команду «Вставка”, выбирают «Чертежный вид», затем «Сечение».

Рисунок 8. Как сделать разрез на чертеже в Солид Воркс

Виды

5.1. Установлены следующие названия видов, получаемых на основных плоскостях проекций (основные виды, рисунок 2):

1 — вид спереди (главный вид);

2 — вид сверху;

3 — вид слева;

4 — вид справа;

5 — вид снизу;

6 — вид сзади.

При выполнении графических документов в форме электронных моделей (ГОСТ 2.052) для получения соответствующих изображений следует применять сохраненные виды.

В строительных чертежах в необходимых случаях соответствующим видам допускается присваивать специальные названия, например «фасад».

Названия видов на чертежах надписывать не следует, за исключением случая, предусмотренного в 5.2. В строительных чертежах допускается надписывать название вида с присвоением ему буквенного, цифрового или другого обозначения.

5.2. Если виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекции), то направление проецирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву (см. рисунок 8).

Рисунок 8

Чертежи оформляют так же, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним.

Когда отсутствует изображение, на котором может быть показано направление взгляда, название вида надписывают.

В строительных чертежах допускается направление взгляда указывать двумя стрелками (аналогично указанию положения секущих плоскостей в разрезах).

В строительных чертежах независимо от взаимного расположения видов допускается надписывать название и обозначение вида без указания направления взгляда стрелкой, если направление взгляда определяется названием или обозначением вида.

5.3. При необходимости получения на чертеже наглядного изображения предмета применяют аксонометрические проекции по ГОСТ 2.317.

5.4. Если какую-либо часть предмета на чертеже невозможно показать на перечисленных в 5.1 видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций (см. рисунки 9 — 11). В электронных моделях дополнительные виды не применяют.

5.5. Дополнительный вид должен быть отмечен на чертеже прописной буквой (см. рисунки 9, 10), а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (например, стрелка Б, рисунки 9, 10).

Рисунок 9

Рисунок 10

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят (см. рисунок 11).

Рисунок 11

5.6. Дополнительные виды располагают, как показано на рисунках 9 — 11. Расположение дополнительных видов по рисункам 9 и 11 предпочтительнее.

Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении, при этом обозначение вида должно быть дополнено условным графическим обозначением —
. При необходимости указывают угол поворота (см. рисунок 12).

Несколько одинаковых дополнительных видов, относящихся к одному предмету, обозначают одной буквой и вычерчивают один вид. Если при этом связанные с дополнительным видом части предмета расположены под различными углами, то к обозначению вида условное графическое обозначение

не добавляют.

Рисунок 12

5.7. Местный вид (вид Г, рисунок 8; вид Д, рисунок 13) может быть ограничен линией обрыва, по возможности в наименьшем размере (вид Д, рисунок 13), или не ограничен (вид Г, рисунок 13). Местный вид должен быть отмечен на чертеже подобно дополнительному виду.

Рисунок 13

5.8. Соотношение размеров стрелок, указывающих направление взгляда, должно соответствовать приведенным на рисунке 14.

Рисунок 14

Как отличить разрез от сечения в чертежах

В чертежах конструкций и объектов инженерного проектирования находится множество различных разделов, таких как разрезы и сечения. Между теми, кто не знаком с этой темой, могут возникать трудности в их различении. В данной статье мы рассмотрим основные отличия между разрезами и сечениями в чертежах.

1. Разрез

Разрез представляет собой изображение объекта, полученного путем его разделения плоскостью. Точка зрения на разрезе бывает двух видов: фронтальный (при виде объекта сбоку) и профильный (при виде объекта сферы).

Основные признаки разреза в чертеже:

• Изображение объекта с различными разделениями на отдельные элементы;
• Присутствие линий разделения, указывающих на то, что объект был разрезан плоскостью;
• Показаны внутренние детали объекта, которые обычно не видны на обычных видах;
• Могут быть указаны места разрезов, показывающие, где плоскость разреза находится на объекте.

2. Сечение

Сечение на чертеже отображает внутреннюю структуру объекта, показывая, как выглядят его слои по горизонтали или вертикали. Сечение чаще всего отображается в виде плоскости параллельной одной из граней их объекта.

Основные признаки сечения в чертеже:

• Изображение объекта, обычно показывается только его внешняя линия;
• Выделены плоскости сечения, указывающие, на каком уровне объект был разделен;
• Могут быть показаны отдельные элементы, взаимное расположение их слоев;
• Могут быть указаны размеры слоев объекта и другие характеристики его внутренней структуры.

Теперь, зная основные отличия между разрезами и сечениями, вы сможете более точно интерпретировать чертежи и понимать, с какой целью они были созданы

Это важно для правильной реализации и понимания проекта, а также для избежания возможных ошибок и несоответствий в процессе работы

Практическое применение разреза и сечения

Практическое применение разрезов и сечений позволяет:

1. Лучше понять внутреннюю структуру объекта или конструкции. Разрез или сечение позволяют наблюдать внутренние детали, слои, компоненты и их взаимосвязи. Это особенно полезно при проектировании зданий, машин, электронных устройств и других сложных систем.
2. Изучить особенности функционирования объекта. С помощью разрезов и сечений можно анализировать процессы и потоки, происходящие внутри объекта. Например, в машиностроении разрезы и сечения позволяют изучать движение деталей, распределение сил, потоки жидкостей и газов.
3. Выявить дефекты и проблемы. Разрезы и сечения могут быть использованы для обнаружения дефектов, несоответствий или проблем внутри объекта. Это позволяет проводить диагностику, ремонт и модификацию объектов с минимальными затратами времени и ресурсов.
4. Иллюстрировать и объяснять. Разрезы и сечения являются важным инструментом для иллюстрации и объяснения сложных конструкций и процессов. Они помогают визуализировать и представить информацию более наглядно и понятно для широкой аудитории.

Разрезы и сечения являются неотъемлемой частью инженерного документирования и могут быть выполнены как на бумаге, так и с использованием компьютерных программ и технологий.

Определение и назначение

Разрезом в чертежах называют изображение объекта или конструкции, полученное путем разрезания или отсечения части объекта с целью показать внутреннее устройство или детали, которые скрыты при обычном виде. Разрезы используются для более детального и точного представления объекта, его компонентов и взаимодействий между ними.

Главная цель разрезов в чертежах — предоставить информацию о внутренней структуре объекта, такую как расположение элементов, материалов, связей и деталей. Это позволяет инженерам, архитекторам и другим специалистам полнее понять функциональность и взаимодействие компонентов, а также обеспечивает возможность достоверного изготовления и сборки объекта.

Разрезы обычно представлены на чертежах параллельной проекции, такой как альфа-проекция или планарная проекция. Они могут быть выполнены в различных масштабах для более детального изображения или упрощения, в зависимости от требований и целей чертежа

Важно отметить, что разрезы в чертежах являются стандартными инструментами технической графики и имеют определенные правила и нотации для обеспечения понимания и однозначного интерпретации информации

Выносные элементы

8.1. Выносной элемент используют на чертежах, как правило, для размещения какой-либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных.

В электронных моделях выносные элементы не используют.

Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент — разрезом).

8.2. При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией — окружностью, овалом и т.п. с обозначением выносного элемента прописной буквой или сочетанием прописной буквы с арабской цифрой на полке линии-выноски. Над изображением выносного элемента указывают обозначение и масштаб, в котором он выполнен (см. рисунок 42). Значения масштаба — по ГОСТ 2.302.

Рисунок 42

В строительных чертежах выносной элемент на изображении допускается также отмечать фигурной или квадратной скобкой или графически не отмечать. У изображения, откуда элемент выносится, и у выносного элемента допускается также наносить присвоенное выносному элементу буквенное или цифровое (арабскими цифрами) обозначение и название.

8.3. Выносной элемент располагают возможно ближе к соответствующему месту на изображении предмета.

Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. вертикальный разрез: Разрез, выполненный секущими плоскостями, перпендикулярными к горизонтальной плоскости проекций.

3.2. вид предмета (вид): Ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью проецирования.

3.3. вынесенное сечение: Сечение, расположенное на чертеже вне контура изображения предмета или в разрыве между частями одного изображения.

3.4. выносной элемент: Дополнительное, обычно увеличенное, отдельное изображение части предмета.

3.5. главный вид предмета (главный вид): Основной вид предмета на фронтальной плоскости проекции, который дает наиболее полное представление о форме и размерах предмета, относительно которого располагают остальные основные виды.

3.6. горизонтальный разрез: Разрез, выполненный секущими плоскостями, параллельными горизонтальной плоскости проекций.

3.7. дополнительный вид предмета (дополнительный вид): Изображение предмета на плоскости, непараллельной ни одной из основных плоскостей проекций, применяемое для неискаженного изображения поверхности, если ее нельзя получить на основном виде.

3.8. ломаный разрез: Сложный разрез, выполненный пересекающимися плоскостями.

3.9. местный вид предмета (местный вид): Изображение отдельного ограниченного участка поверхности предмета.

3.10. местный разрез: Разрез, выполненный секущей плоскостью только в отдельном, ограниченном месте предмета.

3.11. наклонный разрез: Разрез, выполненный секущей плоскостью, составляющей с горизонтальной плоскостью проекций угол, отличный от прямого.

3.12. наложенное сечение: Сечение, расположенное непосредственно на изображении предмета вдоль следа секущей плоскости.

3.13. ортогональная (прямоугольная) проекция: Параллельная проекция предмета или его части на плоскость, перпендикулярную к направлению проецирующих лучей, представляющую совмещенную с чертежом одну из граней пустотелого куба, внутри которого мысленно помещен предмет.

3.14. основной вид предмета (основной вид): Вид предмета, который получен путем совмещения предмета и его изображения на одной из граней пустотелого куба, внутри которого мысленно помещен предмет, с плоскостью чертежа.

Примечание — Основной вид предмета может относиться к предмету в целом, его разрезу или сечению.

3.15. параллельная проекция: Изображение предмета или его части, полученное проецированием их воображаемым параллельным пучком лучей на плоскость.

3.16. поперечный разрез: Разрез, выполненный секущей плоскостью, направленной перпендикулярно к длине или высоте предмета.

3.17. продольный разрез: Разрез, выполненный секущей плоскостью, направленной вдоль длины или высоты предмета.

3.18. простой разрез: Разрез, выполненный одной секущей плоскостью.

3.19. профильный разрез: Вертикальный разрез, выполненный секущими плоскостями, параллельными профильной плоскости проекций.

3.20. разрез предмета (разрез): Ортогональная проекция предмета, мысленно рассеченного полностью или частично одной или несколькими плоскостями для выявления его невидимых поверхностей.

3.21. сечение предмета (сечение): Ортогональная проекция фигуры, получающейся водной или нескольких секущих плоскостях или поверхностях при мысленном рассечении проецируемого предмета.

Примечание — При необходимости в качестве секущей допускается применять цилиндрическую поверхность, развертываемую на плоскость чертежа.

3.22. сложный разрез: Разрез, выполненный двумя и более секущими плоскостями.

3.23. ступенчатый разрез: Сложный разрез, выполненный параллельными секущими плоскостями.

3.24. фронтальный разрез: Вертикальный разрез, выполненный секущими плоскостями, параллельными фронтальной плоскости проекций.

Использование разрезов и сечений в практике

В проектировании и чертежах инженерные разрезы и сечения играют важную роль, помогая представить сложные объекты и конструкции более понятно и наглядно.

Разрезы используются для отображения внутренней структуры объекта или конструкции. Они позволяют увидеть, как выглядит объект после того, как его разрезали плоскостью. Разрезы особенно полезны при проектировании деталей и машин, где множество внутренних элементов могут быть скрыты от внешнего взгляда.

Сечения, с другой стороны, используются для отображения плоскости, которая проходит через объект или конструкцию. Они позволяют увидеть, как выглядит объект сбоку или сверху, а также помогают лучше понять его форму и размеры. Сечения часто используются при проектировании зданий, чтобы показать внутреннюю планировку и расположение комнат.

Использование разрезов и сечений позволяет инженерам и дизайнерам лучше визуализировать свои идеи и коммуницировать с другими специалистами. Они помогают устранить возможные ошибки и несовпадения в проектировании, а также облегчают взаимодействие с производственными рабочими и строителями.

Поэтому, разрезы и сечения являются неотъемлемой частью чертежей и проектирования, обеспечивая понимание и визуализацию сложных объектов и конструкций.

Инженерная графика как способ представления информации об окружающих предметах

Сечения/разрезы явным образом входят в состав чертежа — такого вида инженерной графики, где на носителе (бумаге, плёнке, кальке и т.п.) строятся изображения предметов в проекциях по определённым правилам и в масштабе, посредством графических примитивов: точек, отрезков прямых/кривых линий, дополнительных символов и обозначений и т.д.

Любой чертёж предназначен для конечного понимания/интерпретации человеком и должен изготавливаться по стандартизованным правилам, по сути являющимся указаниями по кодированию информации об интересующем предмете с целью минимизации её избыточности. В России формальные требования к чертежам сведены воедино и представлены в соответствующем ГОСТе на документацию.
