Чем отличается DVI-I от DVI-D

Введение

Для передачи видеосигнала в цифровом виде используется разъем DVI (digital visual interface). Создавался он, когда появились носители видео в цифровом формате – DVD диски, и когда нужно было передать видео с компьютера на монитор. Существующие тогда способы передачи аналогового сигнала не позволяли добиться высокого качества картинки, потому что физически передать аналоговый сигнал высокого разрешения на расстояние невозможно.

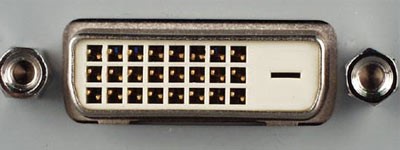

внешний вид DVI разъема

В канале связи всегда могут возникнуть искажения видео, особенно это заметно на высоких частотах, а качество HD как раз и подразумевает наличие высоких частот в спектре сигнала. Что бы избежать этих искажений и старались перейти на цифровой сигнал и отказаться от аналогового при обработке и передаче видео с носителя на устройство отображения. Вот тогда, в конце 90-х годов, несколько компаний объединили свои усилия для создания цифрового интерфейса передачи видео данных, исключив из тракта преобразователи ЦАП (цифро-аналоговые) и АЦП (аналогово-цифровые). Результатом их работы и стало создание формата передачи видеосигнала – DVI.

вид разъема DVI внутри

Как работает DVI

Несмотря на то, DVI – это в принципе цифровой интерфейс, что отражено даже в названии, которое расшифровывается как «Digital Visual Interface», при его разработке создатели решили добиться совместимости со старыми мониторами. И для этих целей в шину добавили поддержку аналоговой передачи данных.

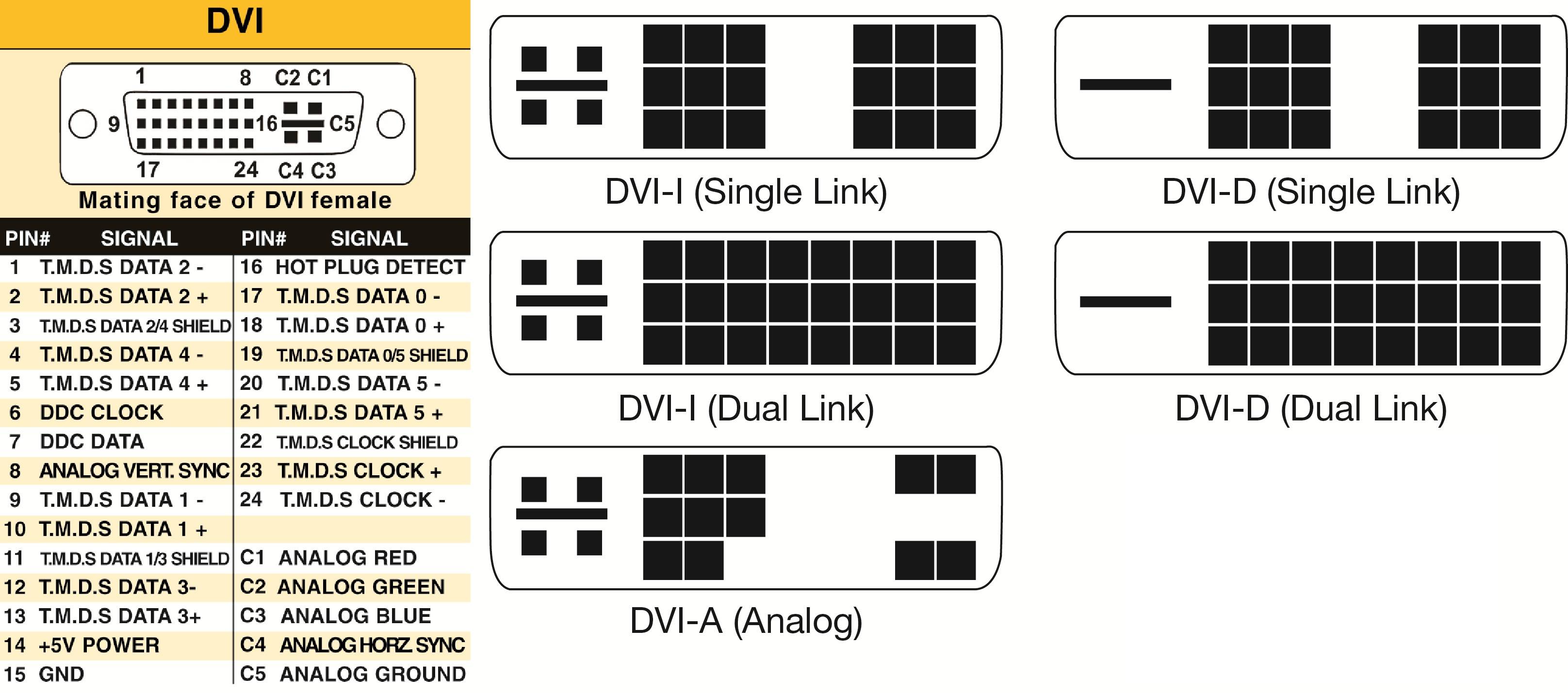

Контакты аналоговой передачи данных находятся справа от 24-контактной шины цифровой части пакета. Это те, с «длинной» «землёй» и 4 дополнительными коннекторами сверху и снизу от неё. По этой шине в аналоговом виде передаётся информация о расположении красных, синих и зелёных пикселей (модель RGB).

24-контактная основная шина нужна для передачи цифровых данных. И, в зависимости от типа DVI, она может физически состоять из различного количества коннекторов.

Так, DVI-I SL и DVI-D SL подразумевает подключение 18 контактов. А DL – всех 24. У аналогового протокола DVI-A задействуются в основном «земельные» контакты – 12 коннекторов с основной шины.

После подключения монитора материнская плата определяет, какой именно стандарт совместим с этим экраном. Затем подстраиваются тактовая частота, разрешение и другие параметры работы

Что очень важно, пропускная способность интерфейса DVI зависит от длины кабеля. Один и тот же монитор, подключённый 2-метровым или 10-метровым проводами, будет иметь разные разрешение и скорость обновления картинки. Также стоит отметить, что существует два способа подключения мониторов через разъём DVI – Single Link и Dual Link

Также стоит отметить, что существует два способа подключения мониторов через разъём DVI – Single Link и Dual Link.

Дело в том, что коннектор оснащается дублирующими друг друга дуплексами контактов. Так, у него есть две красных пары, две синих пары, две зелёных пары. Каждая пара – это, по сути, «плюс» и «минус».

Если монитор получает данные только с одной тройки пар, это называется Single Link (SL). Если с двух – то уже Dual Link (DL).

Режим DL позволяет вдвое повысить пропускную способность шины. А это нужно для достижения двух целей – либо двукратно увеличить максимальное поддерживаемое разрешение, либо также двукратно увеличить частоту обновления.

Дело в том, что протокол DVI в режиме SL работает с мониторами довольно низкого разрешения. Максимальное поддерживаемое — 1920×1080 пикселей (Full HD). В режиме SL его можно увеличить многократно – например, до 2560×1600 точек.

В чем заключается различие между разъемами типов dvi и d-sub

В первую очередь, необходимо отметить, что dvi был разработан несколько позднее d-sub, поэтому имеет свои преимущества, однако второй остается достаточно универсальным разъемом, поэтому обладает рядом преимуществ перед тем, который был изобретен позднее.

Если сравнивать эти типы разъемов, то можно заметить несколько существенных отличий их друг от друга:

Разъем типа d-sub используется в настоящее время для гораздо большего количества приложений, чем его последователь, к которым следует отнести такие, как дисплеи VGA, а также последовательные порты или, например, параллельные порты, это касается портов принтера или сканера, некоторых игровых площадок для компьютерных мышей.
При этом разъем типа dvi может принимать не только аналоговые, но и цифровые видеосигналы, что делает его более приспособленным к внешним изменениям, то есть более удобным для использования современной техники.
Разъем типа dvi является специфичным для видеотехники, так что с ним будет гораздо легче управляться и нет необходимости искать какие-то другие разъемы, чтобы подключить все, что вам нужно.
Разъем типа dvi по сравнению с разъемом d-sub является более новым и, как следствие, более функциональным.
При этом разъем d-sub представляет собой стандартный разъем для компьютеров, а его последователь предназначен исключительно для видеомониторов.
Разъем типа dvi имеется в трех вариантах, которые не сильно разнятся между собой, тогда как разъем типа d-sub может обладать самым разным количеством контактов и отличаться различными корпусами.

В конечном итоге, модифицированная версия обладает рядом преимуществ для тех пользователей, которые нацелены на прием и передачу видеосигнала, причем в довольно хорошем качестве, однако для прочих нужд все же более удобным и полезным оказался его предшественник, поскольку в настоящее время он не изменяет традициям и остается стандартным разъемом для компьютера. Кроме того, он может изменять свой размер и количество контактов в том случае, если устанавливается для ноутбука. Вариации данного разъема довольно широки, потому он признан универсальным.

Особенности DVI разъема

Для реализации таких скоростей используется специальный метод кодирования TMDS. И в любом соединении DVI на передающей стороне для кодирования используется TMDS трансмиттер, а на принимающей стороне происходит восстановление сигнала RGB.

Дополнительно может использоваться в интерфейсе DVI канал DDC (Display Data Channel), который передает процессору источника сигнала информацию о дисплее EDID. Эта информация содержит подробные сведения об устройстве отображения и включает в себя информацию о марке, номере модели, серийном номере, дате выпуска, разрешении экрана, размере экрана. В зависимости от этой информации источник выдаст сигнал с нужным разрешением и пропорциями экрана. В случае отказа выдать такую информацию источник может заблокировать канал TMDS.

Так же как и HDMI интерфейс DVI поддерживает систему защиты контента HDCP. Такая система защиты называется интеллектуальной защитой и называется она так из-за своей реализации и возможности устанавливать разные уровни защиты в зависимости от разных случаев, поэтому такая защита не блокирует обычный обмен данными (например, при копировании). Реализована она на принципе обмена паролями всеми устройствами, подключенными по DVI.

Через разъем DVI передается только изображение, а звук придется передавать по дополнительным каналам. В некоторых видеокартах существует возможность передачи звука по DVI кабелю, но для этого используются специальные переходники и в самой видеокарте дополнительно реализуется такая возможность. И тогда это уже не чистый DVI интерфейс. При обычном соединении звук нужно передавать дополнительно.

Раскладка по столкновению, порог перегружаемости, критические значения

При выборе между DVI-D и DVI-I важно учитывать не только тип разъема, но и его способность переносить информацию через кабель без потерь качества. Это связано с такими понятиями, как раскладка по столкновению, порог перегружаемости и критические значения

Раскладка по столкновению описывает, каким образом передаются цветовые сигналы через кабель. В DVI-D составляющие цветового сигнала передаются отдельно друг от друга без столкновений. В DVI-I происходит смешивание составляющих цвета во время передачи, что может вызывать искажения и потерю качества изображения.

Порог перегружаемости указывает на максимальное значение сигнала, которое может передаваться через кабель без искажений. В DVI-D этот порог выше, что обеспечивает более качественное изображение при передаче высокоразрешенного контента. В DVI-I порог перегружаемости ниже, что может привести к искажениям и потере деталей изображения.

Критические значения представляют собой диапазон значений сигнала, при которых возможны искажения или даже полная потеря сигнала. В DVI-D этот диапазон шире, что позволяет передавать более широкий спектр контента без искажений. В DVI-I критические значения более узкие, что делает его менее устойчивым к возможным помехам.

В результате проведенного анализа сравнительных характеристик интерфейсов DVI-D и DVI-I были получены следующие результаты. Оба интерфейса обеспечивают передачу цифрового видеосигнала, но DVI-I также поддерживает аналоговый сигнал и может быть использован с различными типами кабелей.

Аргументация в пользу использования DVI-D включает следующие факторы. Во-первых, отсутствие сигнала аналоговых данных в DVI-D позволяет значительно увеличить качество передаваемого изображения. Во-вторых, DVI-D является более простым и дешевым в производстве, так как не требует дополнительных компонентов для передачи аналогового сигнала.

Однако, DVI-I имеет свои преимущества. В некоторых случаях, когда используются старые мониторы или видеокарты, DVI-I может лучше подходить, так как поддерживает и аналоговый сигнал, и обеспечивает совместимость с различными типами соединительных кабелей.

DVI-I vs DVI-D, what is the difference?

Both DVI-I and DVI-D differ a lot in terms of functions, pins, and layout of the pins, etc. DVI-D connector is designed to send out the digital signals only whereas if we talk about the DVI-I connectors, it can effectively send both digital and analog signals without any issues. DVI-D connector is designed to be fully compatible with the DVI-I connectors.

The only worst thing about the DVI-D is that it reads out the digital signals only but when it comes to analog, it simply ignores those.

One can easily use the DVI-I ports in products like monitors with LED Backlit LCD monitors and for outdated displays like CRT monitors with the help of a DVI to VGA adapter. And that is the main reason the majority of people prefer graphics cards and motherboards with DVI-I connectors for the majority of their projects.

Due to the involvement of higher functionality, DVI-I connectors do come up with more pins than that of the DVI-D connectors as well.

Both DVI-D and DVI-I not only differ in terms of the number of pins but in terms of the layout of the pins as well. The long flat pin of the DVI-I connector is usually quite wider than that of the one available on the DVI-D connector. So, if you even remove the four analog pins from the female DVI-D connector, you can’t connect it to the male DVI-I connector as well. But one can easily connect a male DVI-D cable to a female DVI-I connector without any issues. The majority of the flat panel LCD monitors available in the market today do come up with a DVI-D connector. Overall we can say that the DVI-D connector is just like DVI-I with a missing analog portion of the signals.

DVI Technology: What is it?

DVI stands for Digital Visual Interface. Introduced by Digital Display Working Group in 1999, its aim was to offer a basic computer interface that all graphics cards and monitors could share. The main purpose of introducing such technology was to streamline the process of computer installation for both consumers and businesses alike.

Besides this primary purpose, the secondary feature of a DVI cable is to maximize the quality of flat panel LCD monitors that were just beginning to become the mainstream when this type of cable was introduced.

The DVI cable was introduced after the Display standard and VESA plug. In a short time period, it gained popularity and became the primary cable for use with graphics cards and computer monitors. For this reason, these cables are seen running to a monitor from a computer case. Other than this, the DVI cables are used with DVD players, game consoles, and television sets.

DVI Cable: Characteristics

These cables are not ordinary cables. They are of high-quality and can be easily differentiated from other types of cables.

One important trait of a DVI cable is its unique structure. Unlike other forms of cables, DVI cables comprise two screws on each side of the pins. This ensures that the connection is firm at all times. Hence, when you properly screw the DVI cable, then it is almost impossible to remove it.
Another premium characteristic of a DVI cable is its length. This is even a prominent reason for its increased popularity. The average length of a DVI cable is approximately 15 feet long. This gives enough length to connect the monitor far from the PC case. So, while there are DVI cables that are longer than 15 feet, most of the users are satisfied with the standard length. Hence, you can expect convenient connectivity every time you use a DVI cable.

DVI Connectors

The DVI or Digital Visual Interface is rapidly gaining recognition, especially with the growth of digital displays such as LEDs and LCDs. The interface was crafted to substitute the analog VGA interface that has been around for a length of time.

But to make it convenient for people to use the DVI standard, the designers wanted to include analog signals so that it is possible for users to adapt DVI while still utilizing the older equipment.

The DVI connectors are available in three distinct forms: DVI-D, DVI-I, and DVI-A. The DVI-I is integrated, DVI-D is digital, and DVI-A is analog. The DVI-I and DVI-D connectors have different types of data rates, also called dual-link and single – link. Each type of link has a maximum enabled data rate. This ensures that the data is uninterrupted and is not disturbed when the data is transferred to the monitor from the video card.

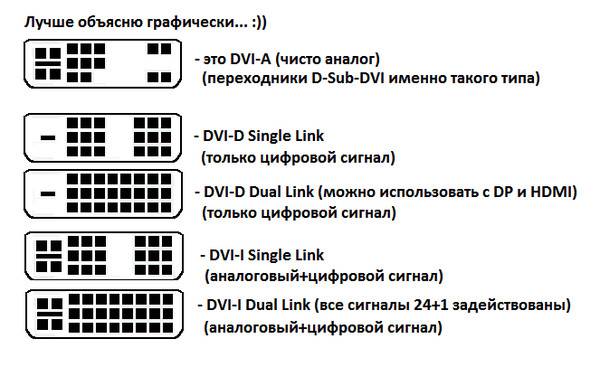

Виды DVI-выходов

В современном компьютерном мире существует несколько разновидностей интерфейса DVI:

DVI-A;
DVI-I (Single Link);
DVI-I (Dual Link);
DVI-D (Single Link);
DVI-D (Dual Link).

Нетрудно понять, что между разъёмами имеются определённые различия. Кроме конструкционных отличий есть и свои особенности. Самый частый вопрос: разница между Single и Dual Link. Обе вариации отличает численность контактов. При функционировании Сингл Линк задействуется 18 контактов, в то время как при работе Дуал Линк задействуется 24 контакта. Если юзеру необходимо высокое разрешение на мониторе, то ему следует использовать Dual Link. Вариация Single подходит для тех устройств, разрешение которых не превышает 1920х1080 пикселей.

Разъём DVI-A

Интерфейс DVI-A – полностью аналоговый вариант разъёма. Посредством данного выхода передаётся исключительно видеосигнал формата SVGA, то есть аналоговый. Это значит, что если графическая карта оснащена только лишь гнездом DVI-A, то её можно подсоединить исключительно к мониторам, принимающим сигналы аналогового типа. Для подключения устройств с выходами HDMI к видеокарте с разъёмом DVI-A потребуется специальный переходник.

Для подсоединения мониторов посредством DVI-A применяются особые кабели с интегрированным переходником для интерфейса VGA. Такие шнуры с одной стороны обладают распаянным разъёмом DVI-A, а с противоположной – VGA.

Разъём DVI-D

Интерфейс DVI-D – полностью цифровой вариант DVI-выхода, передающий исключительно видеосигнал цифрового типа. По этой причине, если графическая карта обладает разъёмом DVI-D, то к ней можно подсоединить только тот монитор, который способен принимать цифровые сигналы и имеет порт DVI-D или HDMI. Старые модели мониторов подключить не получится. Проблема может быть решена при помощи активного переходника, конвертирующего сигнал цифрового типа в аналоговый.

DVI-D может функционировать в двух основных режимах: одинарном и двойном, то есть Single Link и Dual Link. Одинарный режим предполагает использование четырёх витых пар, максимальное разрешение монитора при этом составляет 1920х1200 точек. При двойном режиме максимальное разрешение монитора равно 2560х1600 точек.

К примеру, разработчики от NVIDIA в 10-м поколении своих графических чипов отказались от применения DVI-I. С последними видеокартами от AMD случилось то же самое.

Разъём DVI-I

Интерфейс DVI-I – универсальный тип разъёма, совмещающий в себе передачу сигналов двух типов, как аналогового, так и цифрового. Фактически данный выход является слиянием интерфейсов DVI-D и DVI-A. Если на графической карте имеется DVI-I, то к ней можно подсоединить как устаревшие аналоговые мониторы, так и современные цифровые. Это универсальный вариант, по максимуму открывающий потенциал для подсоединения мониторов к видеокартам.

Если графическая карта оснащена разъёмом DVI-I, то метод подсоединения мониторов зависит только лишь от возможностей последних. Мониторы с поддержкой цифрового сигнала подсоединяются посредством стандартного кабеля DVI-D. Также можно использовать шнур HDMI, но для него потребуется специальный переходник.

Устаревшие модели мониторов, оснащённых разъёмом VGA и поддерживающих только аналоговые сигналы, подсоединяются посредством стандартного кабеля VGA/ VGA. Но для видеокарты потребуется переходник VGA/ DVI-I. На рынке уже появились кабели нового типа, где данный переходник уже интегрирован в один конец шнура.

Ещё пару лет назад разъём DVI-I считался главным интерфейсом и им оборудовали практически все модели графических карт. Но на нынешний момент выход данного типа понемногу отживает свой век, уступая своё место тем же новым Displayport и HDMI.

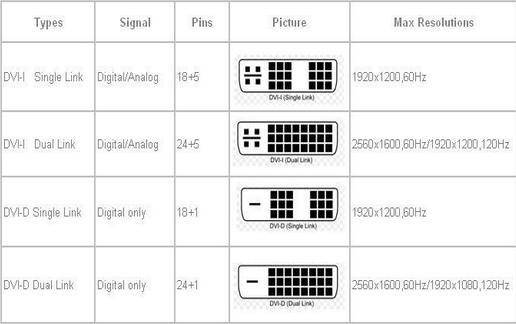

DVI Maximum Resolution and Refresh Rate

DVI-D dual-link has a maximum resolution of 3840 x 2400 at a 30 Hz refresh rate.

At 2560 x 1600 resolution, DVI-D dual link can support 60 Hz. Lowering the resolution even further to 1920 x 1080, and DVI-D dual link can support a refresh rate of 144 Hz.

DVI-D single link has a maximum resolution of 2560 x 1600 at 30 Hz. To reach 60 Hz on a DVI-D single link, set the resolution to 1920 x 1080 or lower.

Bear in mind, the maximum output resolution will depend on the device creating the signal. Graphics cards can usually output a wide range of resolutions, with the older models being limited to 4K.

However, if the DVI port is connected directly to your motherboard, the resolution output may be much lower. The maximum output will also be affected by the quality and length of the DVI cable.

Later on in this post, I’ll walk through the maximum resolutions, refresh rates, and bandwidth limits of each type of DVI.

DVI-I

— расширенный вариант интерфейса DVI-D, наиболее часто встречающийся в настоящее время. Содержит 2 типа сигналов — цифровой и аналоговый. Видеокарты можно подключать как по цифровому, так и по аналоговому соединению, видеокарту с VGA(D-Sub)-выходом можно подключить к нему через простой пассивный переходник или специальным кабелем.
Если в документации к монитору указано, что в данной модификации применён вариант DVI Dual-Link, то для полноценной поддержки максимальных разрешений монитора (обычно это 1920*1200 и выше) видеокарта и применяемый DVI кабель также должны поддерживать Dual-Link, как полный вариант интерфейса DVD-D. Если используется кабель из комплекта монитора и относительно современная (на момент написания FAQ) видеокарта, то никаких дополнительных приобретений не требуется.

Переходник DVI-D на VGA. Почему так дорого

on Ноя 22, 2017
in
Железо

Обычно ни у кого не возникает проблем найти дешевый, даже копеечный переходник с разъема DVI на обычный древний аналоговый разъем VGA и подключить новую видеокарту или другое современное устройство к проектору, монитору, телевизору или аналогичному воспроизводящему девайсу. Но все это до тех пор, пока пользователь не сталкивается с проблемой подключения разъема DVI-D.
Первой преградой становятся ножки и контакты. В принципе они похожи на часто встречающиеся DVI-I. Казалось бы, спилить или отогнуть все, что мешает — и вот уже переходник, сделанный своими руками. Однако ничего не работает.

Объяснение происходящему простое. Стандартом DVI предусмотрена передача и цифрового сигнала и аналогового. Но типы кабеля могут подразумевать передачу только цифрового сигнала. Или даже двух каналов в цифре одновременно. Естественно в ущерб аналогу.

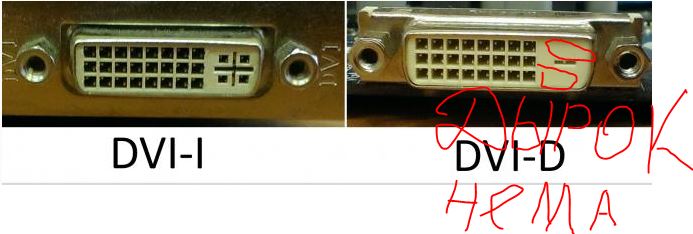

Посмотрите на разъемы и кабели:
Разъем «мама»:

Разъем кабеля.

В случае DVI-I передается один цифровой канал и один аналоговый канал. Переходники игнорируют всю цифру и просто перекоммутируют аналоговые линии на соответствующие выходы (пины) адаптера VGA. В результате переходники получаются дешевые, содержат только провода и пайку.

А вот другой случай:

Со стороны кабеля:

Вроде все похоже, но аналоговый сигнал удален начисто. И в последнем случае вместо напряжений, пригодных для VGA, передается еще один набор «цифры». Есть вариант и попроще — фото представлено на этом изображении:

Здесь производители решили ограничиться всего одним цифровым каналом и не заботиться об аналоге вообще.

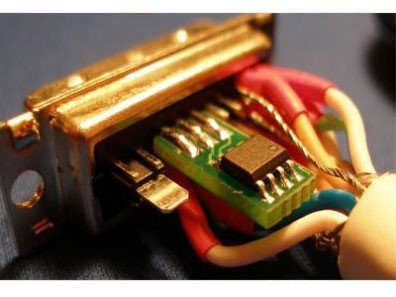

Так в чем же проблема, почему переходники DVI-D на VGA хоть и существуют, но стоят дорого? Проблема в том, что в кабель необходимо кроме пайки встроить электронику, которая расшифровывала бы цифру, по сути рисуя картинку и затем перекодировала бы эту цифру в аналоговое изображение. При этом качество картинки, в случае дешевых переходников, является тем, на чем можно сэкономить, чтобы уж совсем не шокировать и без того озадаченных покупателей. Дело в том, что из digital-формата изображение переводится без потерь, а вот качественная конвертация в RGB для передачи через VGA требует уже довольно дорогих ресурсов. В итоге это то, на чем экономят.

Для справки. А зачем вообще нужны DVI-D? Используя этот формат разъемов в полном варианте (не как на обрезанном фото 5) можно передавать картинку в разрешениях 2560×1600 и 2048×1536 пикселей, что значительно превышает одноканальный вариант, который если и может «пропехнуть» FullHD, но сделает это лишь с максимальной частотой в 75 Гц, что уже не устраивает владельцев огромных 4К телевизоров или мониторов с аналогичным разрешением.

What is DVI-I?

DVI-I, which stands for Digital Visual Interface Integrated, is the link or functionality used among displays, laptops, or home entertainment systems.

DVI-I is a digital video outputting network that allows for an LCD or CRT monitor display. DVI-I can accommodate both digital and analogue signals. It will not, however, utilize it all at an equal period.

DVI-I recognizes and selects digital or analogue output based on the attached monitor. DVI-I ports may be readily used in goods such as displays with LED Backlit Lcd screens and for older displays such as CRT displays with the assistance of a DVI to VGA converter.

That is why most people choose graphics cards and processors with DVI-I ports for most projects.

DVI-I connections are used because of their increased capability. DVI-I connections include extra connections due to the participation of enhanced capacity.

The DVI-I connector’s big straight pin is rather broad. Because the DVI-I has extra pins, the male socket of a DVI-I cable cannot attach to a DVI-D female adapter because it lacks slots for the extra pins.

DVI also allows the third sort of technology, the DVI-A, which refers to an interface that only transports analogue signals. DVI-A is not widely used due to VGA‘s prominence and success as an analogue display connection technology.

What is DVI-I?

Most older graphics cards and motherboards have a DVI connector for connecting a monitor or projector to the computer. A DVI-D connector only transmits digital signals.

When used with the DVI to VGA adapter, a DVI-I connector on a graphics card can send a digital signal (for digital displays such as flat panel LCD monitors) and an analog signal (for older shows such as a CRT monitor).

The graphics card with the DVI-I connector has more pins than the graphics card with the DVI-D connector. The DVI-I connector has additional fasteners, which are used to carry the analog signal.

How Does a DVI-I Work?

A DVI-I connector, on the other hand, can send both digital signals (for digital displays such as LED-backlit LCD monitors) and analog signals (for older displays such as CRT monitors) when used with a DVI to VGA adapter. As a result, a DVI-I connector has more pins than a DVI-D connector.

Single-link DVI-I connectors have 23 pins (18+5), while dual-link connectors have 29 pins (24+5). DVI-I connectors do not convert analog and digital signals, but they can accept either digital or analog signals at the same time.

If a video card, monitor, and cable all have DVI-I connections capable of supporting both analog and digital signals, only one mode of operation can be used. DVI-I connectors, as their name implies, are compatible with all three DVI cable types.

Graphics cards and motherboards with DVI-I connectors are thus fully compatible with LCD monitors that typically have DVI-D ports. The DVI-D cable reads only the digital output from the DVI-I connector and ignores the analog signal. Finally, there’s the DVI-A connector, which can only transmit analog signals and is now obsolete.

DVI-D vs DVI-I

So what is the difference between DVI-D and DVI-I?

DVI-D carries purely digital video signals while DVI-I has the capability to handle both digital and analog signals. DVI-D uses 19 pins for the single-link variety and 25 pins for the dual-link. On the other hand, DVI-I uses 23 pins for the single-link and 29 pins for the dual-link. A DVI-D cable with a male connector will fit in a DVI-I female socket but will not be able to transmit the analog data. On the other hand, a DVI-I cable will not fit in a DVI-D socket.

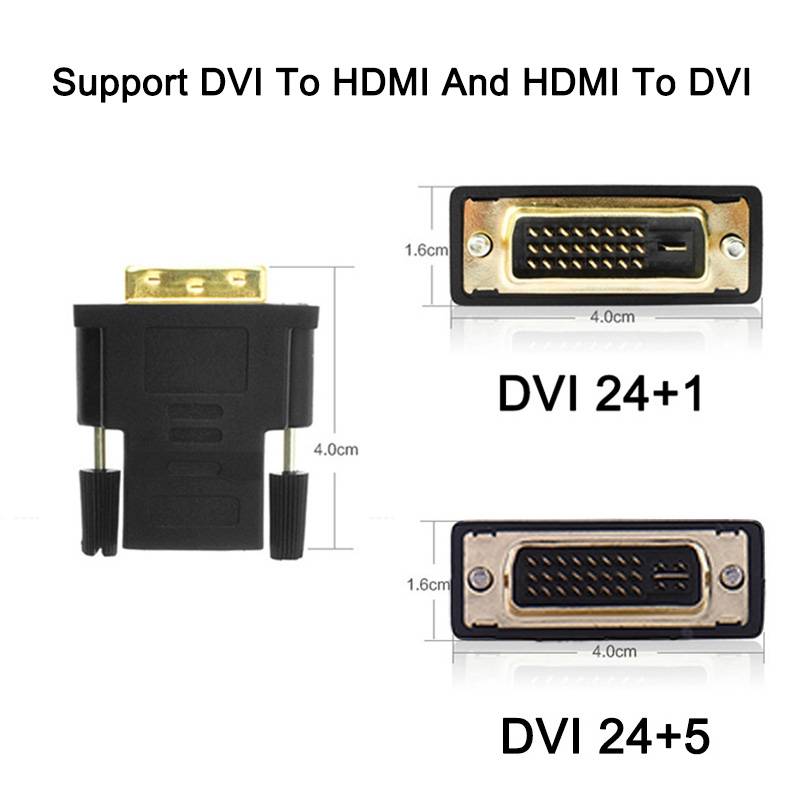

DVI-D is compatible with HDMI and may be converted using a simple adapter. In DVI-I, the digital component shares the same electrical specifications as DVI-D, and therefore is compatible with HDMI as well. The analog component of DVI-I is compatible with VGA and is converted using passive adapters. DVI-D is not compatible with VGA.

(Visited 381 times, 1 visits today)

About TDMS

DVI ports output digital signals in transition minimized differential signaling format (TMDS), a form of high-speed serial signal output. Each TMDS socket has a limited bit transmission rate and, by extension, can only support a certain number of pixels at a standard 60 Hz screen refresh rate.

When selecting a video card, another aspect to consider is the size of your intended display. DVI ports come in single- and dual-link configurations. The difference is mainly the number of output channels and the maximal pixel array dimensions supported.

Single TDMS links are arranged in groups of four; three links, each with a red (R), a green (G), and a blue (B) image signal, and a fourth transmitting a pixel clock that synchronizes the RGB signal outputs.

Single- and Dual-Link DVI Ports

Single-link DVI ports (with 4 TMDS links) typically support resolutions up to 1920 x 1200 pixels, whereas dual-link ports (with 8 TMDS links) can support up to 2560 x 1600-pixel formats. For DVI-I port analog output, resolutions up to 1920 x 1200 pixels are supported for VGA displays.

Distinguishing between single-link and dual-link DVI ports is a simple matter of geometry. Single-link ports possess two adjacent 3 x 3 pinouts, whereas dual-link DVI ports possess a single 3 x 8 pinout.

Display Data Channel 2

All video cards with DVI ports contain display data channel (DDC) pins which afford bidirectional communication between the output and display devices. Newer DVI-I video cards use DDC2, a communication format that reads the extended display identification data (EDID) signal and will automatically match the correct signal output.

DDC2 will only respond to one form of detected output, digital or analog. Be advised that attaching both an analog cable and a DVI cable to some video cards may cause an EDID signal conflict, selecting the default output for the board. To prevent conflicts, it is advisable to only connect one output cable at a time.

Video Cards with two ports

Some video cards have two output ports, one digital (DVI-D) and one for analog (VGA). However, this does not necessarily mean you can run two monitors from the card. Most cards switch the output between one port or the other and cannot support outputs to both at the same time.

If you do require simultaneous monitor output and wish to run them from a single video card, consult the product specifications or call the technical support line from the manufacturer before buying.

Cables and Signal Strength

DVI cables around 3 meters in length have effective cable shielding for resolutions up to 1920 x 1200 pixels. If you require higher pixel resolutions or greater distances, you should do one of the following:

Use larger diameter DVI cables
Install a DVI signal extender

The latter option can be an expensive solution but might be the only viable solution for extended transmission distances (beyond 15 meters). We recommend larger diameter cabling as a start since it is slightly less expensive and simpler to implement.

Power Requirements

If you are building your own system: Always consider the power consumption of your video card with the overall system power requirements to ensure that your power supply produces enough wattage to run the entire system properly. More robust video cards may require you to replace your existing power supply if you are upgrading your system.

Defining DVI

Digital Visual Interface was developed and introduced by Digital Display Working Group (DDWG) in 1999. It was created with the sole purpose of creating a standard computer interface where all graphics cards and monitors can transfer digital video content. In short, the installation of hardware components for both consumers and manufacturers would be easy and streamlined.

The DVI cable is used with PC monitors after succeeding VESA Plug and Display Standard. Because of its popularity, it has remained as the standard DVI cable for not only graphics cards and monitors but also gaming consoles, DVDs, and TVs.

The standard DVI connector has 24 pins and is 37mm wide. 12 pins are used with a single link connection. If you are inputting an analog signal, four more pins are needed to enable the transfer of the analog signal. DVI connectors can transfer data in speeds of up to 165 million pixels per second and by way of a maximum bandwidth for data transfer of 165Megahertz.

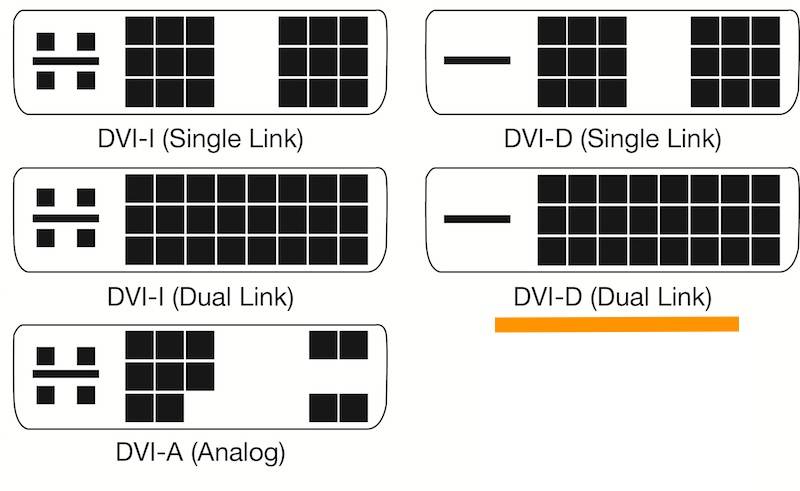

Типы DVI

DVI-A – пожалуй, самый простой и старый вариант. Буква A здесь означает, что данный разъем рассчитан только на аналоговый сигнал. Фактически это аналог устаревшего VGA.
DVI-I single link. Этот вариант объединяет в себе сразу два сигнала, аналоговый и цифровой. Какой из них будет использован, зависит от устройства и типа подключения. Отметим, что данный вариант полностью совместим с VGA, хоть и потребуется небольшой переходник.
DVI-I dual link. Отличается от предыдущего тем, что способен передавать аналоговый сигнал и сразу два цифровых. Это позволяет увеличить максимально допустимое разрешение.
DVI-D single link. Этот вариант оснащен только одним цифровым каналом, что ограничивает его возможности. Так, он способен передавать только изображение с разрешением до FullHD, а максимальная частота составляет всего 60 Герц. Вход можно считать устаревшим.
DVI-D dual link. Это самый совершенный и современный тип данного разъема. Он имеет сразу два цифровых канала, что позволяет работать с максимальным разрешением 2K. Разъем прекрасно совмещается с мониторами с частотой обновления 144 Герц. Поддерживает 3D-изображение. Также есть поддержка функции от Nvidia G-sync, что особенно оценят геймеры.

Не все форматы совместимы между собой, и это стоит учитывать. Сам разъем имеет довольно крупные габариты, из-за чего оснащен дополнительным креплением. Отметим, что длина кабеля ограничена и обычно не превышает 10 метров.

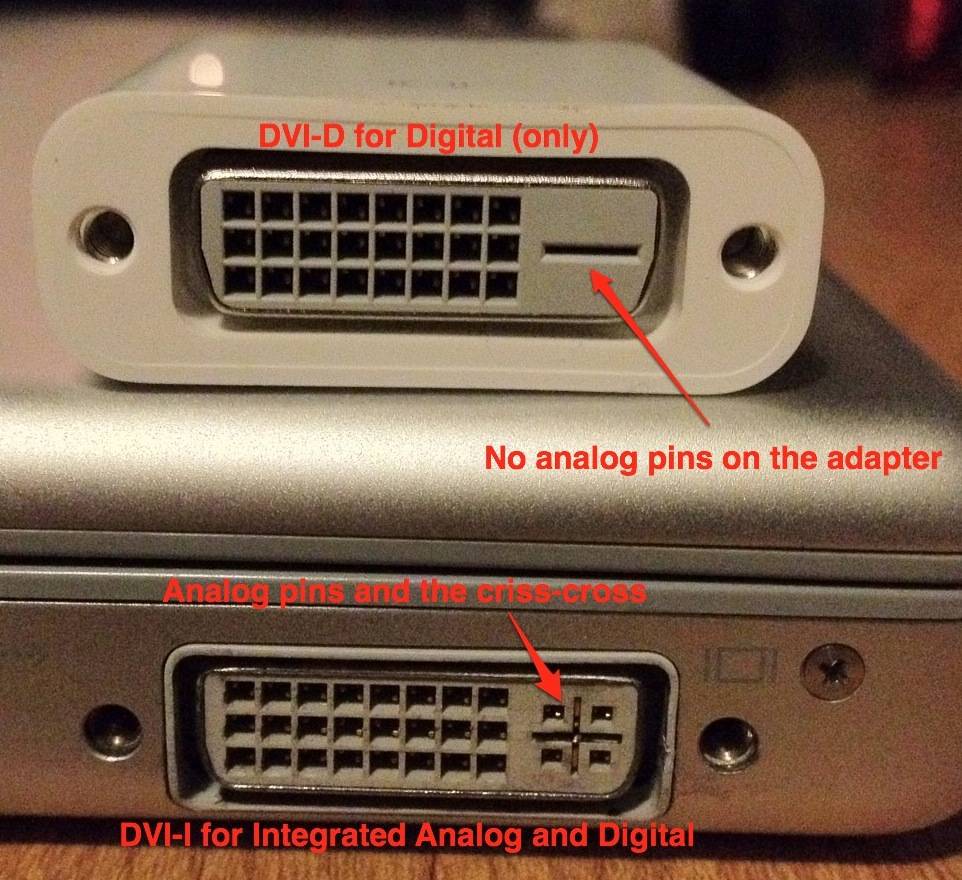

Summary of Differences Between DVI-I And DVI-D

DVI-D is a digital-only DVI connection, whereas DVI-I accepts electronic and analog messages.
DVI-I connectors have all the pins needed for a single link DVI cable, but DVI-D connectors lack the four pins required to transport the analog signal.
The tall and flattened pin on the DVI-D connector is slightly shorter than the pin on the DVI-I connector.
A DVI-D connection can be plugged into a DVI-I port, but not vice versa.
Single-link DVI-D connectors have 19 pins (18+1), while dual-link DVI-D connectors have 25 pins (24+1). Dual-link adapters have 29 pins (24+5), whereas single-link DVI-I connections have 23 pins (18+5).

Что их объединяет?

Безусловно, это универсальность DVI-I и возможность передачи, как цифрового, так и аналогового сигнала
. С помощью дополнительных переходников и комбинирования, «I» качественно осуществляет любые формы передачи, и использования этого типа для аналогового экрана почти нечем не отличается от «D». В современной продукции, первый вариант используется намного чаще, чем второй и более того почти всегда!

В случаи каких-либо сомнений о совмещении разъёмов видеокарты и экрана, рекомендуется сразу же обратиться к специалисту, т.к. чаще всего в случаи ошибки придётся либо заменять какое-то из устройств либо использовать возможные альтернативы и дополнительные кабели, которые могут исказить изображение. Лучшим вариантом считается приобретение DVI-D для цифрового монитора, либо универсальный dvi-i, который сможет функционировать даже при замене аналогового монитора на цифровой. Подробнее о том, какой из вышеперечисленных разъёмов обеспечит наиболее лучшее качество, лучше всего проконсультироваться при покупке.

DVI-разъем используют в современных телевизорах (плазменных, жидкокристаллических), LCD-мониторах и видеокартах персональных компьютеров. Название “DVI” произошло от английской аббревиатуры Digital VisualInterface, что переводится как “цифровой видеоинтерфейс”. DVI-разъем был разработан и впервые внедрен еще в 1999 году компанией Digital Display Working Group. В нее входят мировые гиганты по производству компьютерной техники и мониторов, такие как Intel, Compaq, Fujitsu, Silicon Image, Hewlett Packard и NEC. DVI-разъем пришел на смену VGA-интерфейсу и на сегодняшний день практически полностью заменил его.
