В чём разница между однофазным и трехфазным током: отличия между 220 и 380 вольт

Main Differences Between Single-Phase And Three-Phase Systems

In the single-phase system, two wires named neutral and phase are used to supply the power. While in the three-phase system, three (or sometimes four) wires are used.
The single-phase system cannot supply constant power, while the power output remains constant in the three-phase system.
The voltage of a single-phase supply is lower (230V) than that of a three-phase supply (415V)
The efficiency of a single-phase system is lower than that of a three-phase system.
The overall complexity of the network is less in the single-phase system than three-phase system since only two wires are used in a single-phase system, while the three-phase system uses more wires.
The single-phase system is suitable for small areas like small houses, while the three-phase system is suitable for large areas like shops and industries.
In the single-phase system, the chance of fault is higher than that of a three-phase system.

References

https://ieeexplore.ieee.org/abstract/document/4126819/
https://ieeexplore.ieee.org/abstract/document/228328/

Home – Science – Single Phase vs Three Phase Systems: Difference and Comparison

Last Updated : 11 June, 2023

One request?

I’ve put so much effort writing this blog post to provide value to you. It’ll be very helpful for me, if you consider sharing it on social media or with your friends/family. SHARING IS ️

Питающее напряжение 220 В однофазное и 380 В трехфазное в РФ. 50Гц. Почему так. Жаргон электриков и здравый смысл.

Во первых почему питающее напряжение в электрических сетях пременное, а не постоянное? Первые генераторы в конце 19-го века выдавали постоянное напряжение, пока кто-то (умный!) не сообразил, что производить переменное при генерации и выпрямлять при необходимости его в точках потребления проще, чем производить постоянное при генерации и рожать переменное в точках потребления.

Во вторых, почему 50 Гц? Да просто у немцев так получилось, в начале 20 века. Нет тут особого смысла. В США и некоторых других странах 60 Гц. (см. справку проекта TehTab.ru)

В третьих, почему передающие сети (линии электропередач) имеют очень высокое напряжение? Тут смысл есть, если вспомнить основные формулы электротехники, то: потери мощности при транспортирове равны d(P)=I2*R, а полная передаваемая мощность равна P=I*U. Доля потерь от общей мощности выражается как d(P)/P=I*R/U. Минимальная доля потерь общей мощности, т.о. будет при максимальном напряжении. Трёхфазные сети, передающие большие мощности, имеют следующие классы напряжения:

от 1000 кВ и выше (1150 кВ, 1500 кВ) – ультравысокий
1000 кВ, 500 кВ, 330 кВ – сверхвысокий
220 кВ, 110 кВ – ВН, высокое напряжение
35 кВ – СН-1, среднее первое напряжение
20 кВ, 10 кВ, 6 кВ, 1 кВ – СН-2, среднее второе напряжение
0,4 кВ, 220 В, 110 В и ниже – НН, низкое напряжение.

В четвертых: что такое номинальное обозначение В=”Вольт” ( А=”Ампер”) в цепях переменного напряжения (тока)? Это действующее=эффективное=среднеквадратическое= среднеквадратичное значение напряжения (тока) , т.е. такое значение постоянного напряжения (тока) , которое даст такую-же тепловую мощность на аналогичном сопротивлении. Показывающие вольтметры и амперметры дают именно это значение. Максимальные амплитудные значения (например с осцилографа) по модулю всегда выше действующего.

В пятых, почему в в сетях потребителей напряжение ниже? Тут смысл тоже есть. Практически допустимые напряжения определялись доступными изоляционными материалами и их электрической прочностью. А потом уже ничего было не поменять.

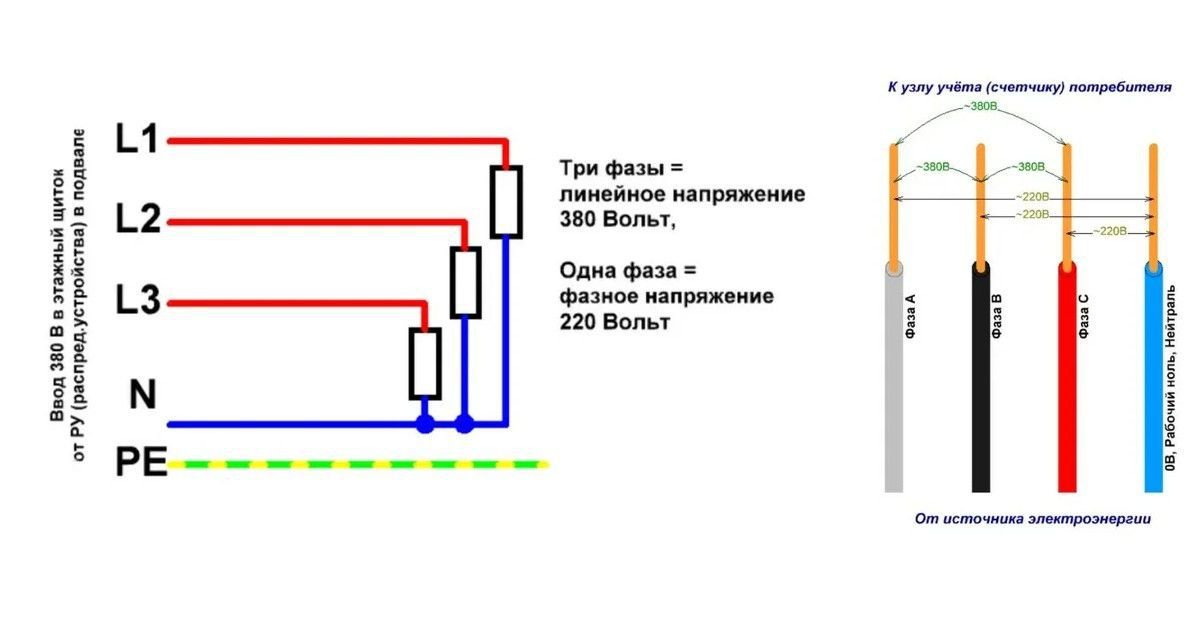

Что такое “трехфазное напряжение 380 В и однофазное напряжение 220 В”? Тут внимание. Строго говоря, в большинстве случаев ( но не во всех) под трехфазной бытовой сетью в РФ понимают сеть 220/380В (изредка встречаются бытовые сети 127/220 В и промышленные 380/660 В!!!)

Неправильные, но встречающиеся обозначения: 380/220В;220/127 В; 660/380 В!!! Итак, далее говорим об обычной сети 220/380Вольт, для работы с остальными – лучше бы Вам быть электриком. Итак для такой сети:

Наша домашняя (РФ, да и СНГ…) сеть 220/380В-50Гц, в Европе 230/400В-50Гц (240/420В-50Гц в Италии и Испании), в США – частота 60Гц, а номиналы вообще другие
К Вам придет как минимум 4 провода: 3 линейных (“фазы”) и один нейтральный (вовсе не обязательно с нулевым потенциалом!!!)-если у Вас только 3 линейных провода, лучше зовите инженера-электрика.
220В – это действующее напряжение между любой из “фаз”=линейный провод и нейтралью (фазное напряжение).Нейтраль – это не ноль!
380В – это действующее значение между любыми двумя “фазами”=линейными проводами (линейное напряжение)

Проект DPVA.info предупреждает: если Вы не имеете представления о мерах безопасности при работе с электроустановками (см. ПУЭ), лучше сами и не начинайте.

Нейтраль (всех видов) не обязательно имеет нулевой потенциал. Качество питающего напряжения на практике не соответствует никаким стандартам, а должно бы соответствовать ГОСТ 13109-97 “Электрическая энергия. Совместимость технических средств. Нормы качества электрической энергии в системах электроснабжения общего назначения” (никто не виноват…)
Защитные автоматы (тепловые и КЗ) защищают цепь от перегрузки и пожара, а не Вас от удара током
Заземление вовсе не обязательно имеет низкое сопротивление (т.е. спасает от удара током).
Точки с нулевым потенциалом могут иметь бесконечно большое сопротивление.
УЗО установленное в подающем щите не защищает никого, кто получает удар током из гальванически развязанной цепи, запитанной от этого щита.

Удачи!

Маркировка кабелей по цвету

Это один из наиболее простых методов. Чтобы определить, что такое фаза и ноль по цвету, необходимо четко знать какие оттенки и чему соответствуют. Можно воспользоваться информацией о принятых в стране стандартах.

Не секрет, что каждый провод имеет индивидуальный цвет. Поэтому распознавание нуля не должно составлять особых проблем. Полученные знания позволят легко справиться с монтажом осветительного прибора или установкой розетки. Особенно актуален этот способ для новостроек. Ведь там, как правило, провода протягиваются опытными специалистами, которые четко соблюдают нормы и стандарты. Принятый на территории Российской Федерации в 2004 году стандарт IEC 60446 жестко регламентирует разделение фазы, заземления и нуля по цвету.

Стоит учесть, что:

если провод имеет синий либо сине-белый оттенок, можно смело говорить о том, что это – рабочий ноль
защитный ноль представлен кабелями в желто-зеленой оболочке
другие цвета характерны для фазы. Это могут быть красный, коричневый, белый либо черный. Возможны и другие варианты.

Такое обозначение успешно применяется в большинстве случаев. Но если проводка старая, или есть сомнения в профессионализме электриков, целесообразнее пользоваться дополнительными методами.

Отличия 220 от 380 вольт: выбираем правильное напряжение

Напряжение 220 вольт

Напряжение 220 вольт является наиболее распространенным и используется в бытовых условиях. Оно обеспечивает питание для большинства домашних приборов, таких как холодильники, телевизоры, компьютеры и осветительные приборы. Напряжение 220 вольт считается стандартным для домашних электрических сетей во многих странах.

Одно из преимуществ напряжения 220 вольт заключается в его безопасности. Оно считается менее опасным для человека и менее вероятным источником поражения электрическим током. Кроме того, устройства, работающие на напряжении 220 вольт, обычно более доступны и широко распространены, что делает их более удобными в использовании.

Однако, есть определенные случаи, когда напряжение 220 вольт может быть недостаточным. Например, для работы с некоторыми промышленными и тяжелыми электрическими приборами и оборудованием.

Напряжение 380 вольт

Напряжение 380 вольт является типичным для промышленных предприятий и больших производств. Оно обеспечивает более высокий уровень энергии и позволяет работать с мощным оборудованием. Также, напряжение 380 вольт используется в различных сферах, которые требуют большего энергопотребления, например, в сельском хозяйстве или строительстве.

Если вам необходимо подключить промышленное оборудование или тяжелые электрические приборы, то напряжение 380 вольт будет правильным выбором. Это позволит вам получить достаточную мощность и уверенность в эффективной работе вашего оборудования.

Как выбрать правильное напряжение

При выборе правильного напряжения нужно учитывать не только тип используемого оборудования, но и условия его эксплуатации. Если вы не уверены, какое напряжение лучше подходит для ваших нужд, рекомендуется обратиться к специалисту или консультанту, который поможет вам принять правильное решение.

Важно помнить, что неправильный выбор напряжения может привести к неполадкам в оборудовании, его повреждению или даже аварии. Поэтому, перед подключением нового оборудования, всегда стоит внимательно изучить его технические характеристики и требования к напряжению

В итоге, выбор между напряжениями 220 и 380 вольт зависит от ваших конкретных потребностей и требований используемого оборудования. С учетом вышеуказанных факторов, правильный выбор напряжения обеспечит надежное и эффективное питание вашего оборудования.

Какие применения имеет напряжение?

1. Электроснабжение домов и офисов: благодаря напряжению мы можем получать электрическую энергию из электростанций и использовать ее в домашних условиях для освещения, нагрева, питания различных устройств и т.д. Стандартное напряжение для домашнего использования в большинстве стран составляет 220 или 230 вольт.

2. Промышленность: большие промышленные предприятия требуют значительного количества электроэнергии для питания машин, оборудования и прочих систем. Для этих целей может использоваться напряжение 380 вольт, которое позволяет обеспечить больший объем энергии и удовлетворить потребности предприятий.

3. Транспорт: многие виды транспорта, включая поезда, трамваи и электробусы, работают от электрического питания. Для обеспечения таких средств перевозки энергией обычно используются высокое напряжение, например, 1500 вольт постоянного тока или 25 000 вольт переменного тока.

4. Телекоммуникации: многие современные коммуникационные системы, включая телефонию, интернет и телевидение, требуют небольшого напряжения для своей работы. Например, для питания домашнего роутера может использоваться напряжение 12 вольт.

5. Медицина: в медицинских учреждениях напряжение играет важную роль в работе медицинского оборудования, включая рентгеновские аппараты, УЗИ-сканеры, ЭКГ-аппараты и другие. Различные устройства могут работать при разных уровнях напряжения.

В целом, напряжение имеет широкий спектр применений, и его значение не следует недооценивать, поскольку оно определяет электрическую мощность, доступную для использования в различных сферах нашей жизни.

По каким схемам потребители подключаются к трехфазным электросетям

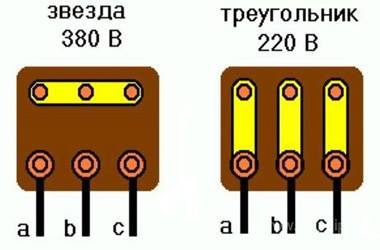

Для подключения электродвигателей, нагревателей и других трехфазных мощностей используется схема «звезда» или «треугольник». Большинство установок оснащены перемычками, которые в зависимости от положения обмоток формируют вышеуказанные схемы.

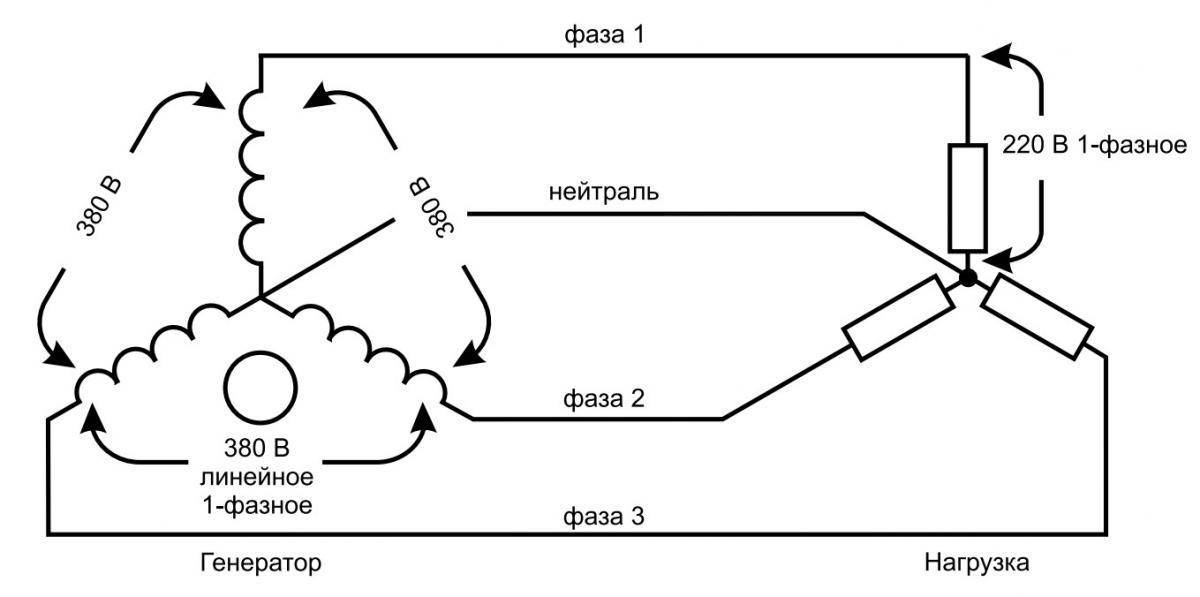

Соединение звездой

Схема предусматривает соединение концов обмоток генерирующего устройства в одну точку и подключение к началу этих же обмоток нагрузки. В электродвигателях получается, что линейное напряжение в 380B, при условии соединения обмоток по схеме звезды, прикладывается к двум обмоткам для каждой фазной пары.

Соединение треугольником

В этой схеме предусмотрено прикладывание линейного напряжения к каждой обмотке. Эти элементы, как правило, рассчитаны именно на такие подключения.

Указанные способы подключения имеют и плюсы, и недостатки.

Минусы использования однофазной сети 220B

Ограничения на использование мощностей для конечных потребителей,
Исключение возможности функционирования асинхронных двигателей, не оснащенных конденсаторами и ПЧ.

Плюсы подключения трехфазной сети 380B

Экономия финансовых средств в условиях трехфазного потребления энергии,
Возможность подключения и питания промышленного оборудования,
Ограничение мощности только по сечению используемого кабеля,
Переключение однофазных нагрузок на другую фазу в случаях ухудшения качества либо отключения электропитания.

Недостатки трехфазной сети 380B

Дорогое оборудования,
Напряжение, несущее опасность для жизни человека,
Наличие ограничений на максимальную мощность при однофазных нагрузках.

Что бы электрическая сеть работала бесперебойно и безопасно, необходимо проводить периодические испытания сертифицированной электролабораторией. Выезд специалиста на Ваш объект — бесплатно!

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.

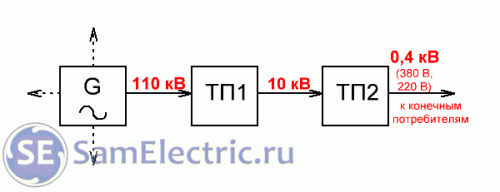

Трехфазное питание – ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т.п.

Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.

Напоследок – ещё несколько фото с комментариями.

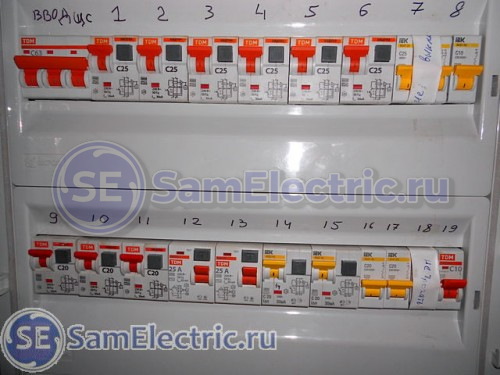

Электрощит с трехфазным вводом, но все потребители – однофазные.

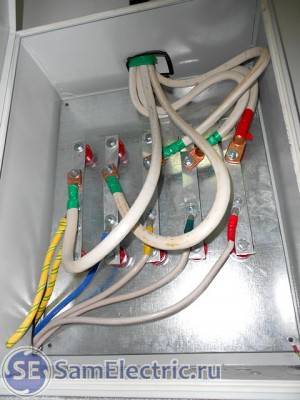

Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.

Что такое 380 и что такое 220?

Все мы знаем (ну или почти все) что в наших квартирах напряжение применяется 220 Вольт.

Оно необходимо для работы практически всей бытовой техники- телевизоров, компьютеров, посудомоечных машин, пылесосов и т.д.

А вот как образуется, как получается напряжение 220 Вольт?

Если я скажу просто- “Напряжение 220 вольт- это фазное напряжение” то это поймут только посвященные электрики или люди со специальным образованием которые изучали электротехнику или у кого хорошая память по школьной программе физики.

На самом деле все не так уж и сложно.

Все видели опоры(столбы) воздушной линии(далее- ВЛ) электропередачи, подходящих к дому?

Даже если вы городской житель где нет проводов на опорах (они заменены на подземные кабельные линии) вы все равно встречали ВЛ где нибудь на даче или когда ездите за город в каком- нибудь поселке или деревне где вдоль по улицам стоят опоры ВЛ, а уже от этих опор протянуты вводные провода или кабели к каждому дому.

Так вот, по этим опорам от трансформаторной подстанции-ТП(где как раз напряжение понижается с помощью трансформатора до 380 Вольт) протянуты 4 провода- три фазы и четвертый провод- ноль.

Иногда используется пятипроводная система но это нам в данном случае без разницы.

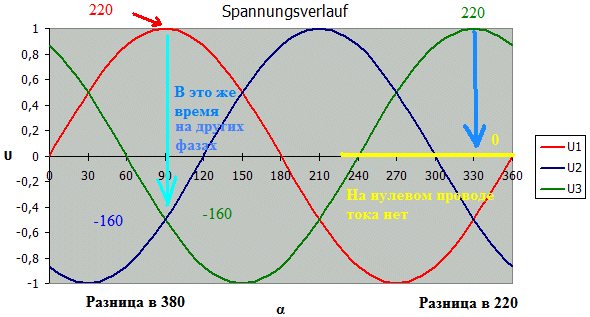

Сейчас читаем внимательно и запоминаем кто не знает- напряжение 380 Вольт- это напряжение между фазами, то есть между двумя линейными проводами!

Еще его называют линейным напряжением. Всего идет три фазы и если измерить напряжение между любыми из трех фаз линейными проводами- оно будет 380 Вольт.

А вот напряжение между фазой и нулевым проводом- 220 Вольт.

Это напряжение каждой отдельной фазы- “фазное” напряжение. Сейчас вы можете похвастаться что знаете откуда берется “фазное” напряжение

Три фазы, идущие по ВЛ или кабельной линии это РАЗНОИМЕННЫЕ фазы, они не соединены между собой на ТП, они вообще нигде не соединяются!

Замыкание разноименных фаз между собой- это аварийная ситуация называемая “КОРОТКИМ ЗАМЫКАНИЕМ”, которая приводит к очень тяжелым последствиям если происходит отказ специальной защиты от КЗ например из-за поломки автоматического выключателя.

Вы можете спросить “А зачем нам три фазы где 380 Вольт, если нам достаточно одной фазы с нулем где и есть 220 Вольт?”

Это необходимо для стабильной и правильной работы понижающих трансформаторов на ТП, а так же для питания трехфазной нагрузки(оказывается есть и такая!)- например электродвигателя, электрокотла, электроплиты и т.п.

Это главные, основные причины.

Довольно часто в дома применяют трехфазный ввод от опоры ВЛ. Это делается опять же если в доме применяется трехфазная или довольно серьезная нагрузка- например есть много бытовой электротехники, да еще сауна с джакузи для полного счастья

В этом случае нагрузку так сказать “раскидывают по фазам”- то есть например сауну садят на одну фазу, кухню на другую фазу, а остальную часть дома- на третью фазу.

Получается что к каждой части нагрузки приходит фазное напряжение 220 Вольт (в сауну, на кухню и в дом), а на ввод в дом применяется линейное напряжение 380 Вольт. Распределение нагрузки по фазам делается в специальном распределительном щите где устанавливаются автоматические выключатели, УЗО и другая коммутационная аппаратура.

Но это уже как говорится- совсем другая история

Преимущества использования напряжения 380/220 в электросети

Экономия ресурсов. Передача электроэнергии на высоком напряжении позволяет сократить потери в сети за счет уменьшения тока и более эффективной передачи электрической

энергии на большие расстояния. Это обеспечивает значительную экономию ресурсов — меньше энергии и материалов требуется для производства, передачи и распределения электроэнергии.

Улучшение качества энергоснабжения. Использование высокого напряжения позволяет лучше сбалансировать нагрузку между различными участками. Это помогает улучшить качество энергоснабжения и уменьшить вероятность сбоев в работе оборудования.

Снижение затрат на оборудование. При использовании высокого напряжения требуется меньшее количество трансформаторов и других электротехнических устройств. Это позволяет сократить расходы на покупку, установку и обслуживание оборудования, что делает систему более экономически эффективной.

Более эффективное использование возобновляемых источников энергии. Многие источники возобновляемой энергии, такие как солнечная и ветровая энергия, генерируют электричество на переменном токе (AC) с высоким напряжением. Использование напряжения 380/220 в электросети позволяет эффективнее использовать электроэнергию, полученную из возобновляемых источников.

Улучшение безопасности. При использовании высокого напряжения требуются более высокие стандарты безопасности. Это помогает избежать аварий, повреждений и других негативных последствий, связанных с энергоснабжением. Кроме того, высокое напряжение позволяет быстрее обнаружить неисправности и принять меры по их устранению.

Мощность на большие расстояния. Использование напряжения 380/220 позволяет передавать электрическую энергию на большие расстояния без потерь качества и мощности. Это делает его идеальным для использования в линиях передачи электроэнергии на дальние расстояния.

Правила выбора – что лучше 1 или 3 фазы

При выборе типа домашней сети – между 1-фазной и 3-х-фазной, рекомендую руководствоваться следующими принципами:

Мощность потребления всего электрооборудования не превышает 10 кВт. Для питания достаточно одной фазы и нулевого провода. Подходит для вариантов, когда жилище имеет альтернативный тип обогрева (дрова, газ, уголь), и не применяется мощная техника.
Потребительский предел выше 10 кВт. Потребуется 3-х-фазная система электроснабжения. Как правило, такие условия возникают при установке в доме электрокотла, наличии сопутствующего электрооборудования на участке, в гараже, мастерской.
Наличие 3-х-фазных установок. Например, если планируется пользоваться мотором на три фазы, лучше сразу подключать дом к сети электричества с напряжением на 380 вольт – так как разница в КПД будет ощутимее и расходы ниже, чем при питании его в 1-фазной цепи, то есть на 220 В.

Видео о том, что такое 3-фазный переменный ток:

В цепи большое количество 1-фазных потребителей с суммарной мощностью свыше 15 кВт. В таком случае нужно выбирать 3-фазное подключение с последующим равномерным распределением нагрузки по каждой фазе. В противном случае потребуются расходники с нереальными параметрами. Например, для нагрузки в 15000 ватт в 1-фазной цепи понадобится медный кабель сечением 10 мм² и автомат на 70 А.

Важно!

Главный недостаток 3-фазной цепи с распределением нагрузки по отдельным фазам выражается в ограничении потребительской мощности. К примеру, если выделяется всего 15 кВт, значит, на каждую ветку пойдет по 5 кВт. Поэтому перед подключением нужно тщательно продумать схему распределения.

Области применения

Основные отличия однофазного от трехфазного тока определяют фокусные области применения систем электроснабжения на их основе:

трёхфазная проводка более предпочтительна для решения различных производственных и технологических задач там, где требуются высокие мощности, устанавливается большое количество электродвигателей;
более простую, менее мощную, не столь требовательную к уровню электрической защиты 220-вольтовую систему целесообразно использовать для решения различных бытовых задач, а также обеспечения работоспособности различных относительно маломощных устройств.

Фактически это означает, что однофазная и трёхфазная электрические сети соседствуют, часто взаимно дополняют друг друга, а также имеют явно выраженные фокусные сферы применения.

Характерной чертой последних лет стал рост популярности 3-фазных сетей в жилых домах. Это связано с массовым появлением в них разнообразных электрических приборов с высокой потребляемой мощностью. Для иллюстрации этого положения можно сослаться на такие потребители как:

электрические плиты;
посудомоечные и стиральные машины;
некоторые типы систем отопления.

Хорошим численным критерием целесообразности перехода на 3-фазное исполнение системы электроснабжения жилища является общая мощность потребления свыше 10 – 15 кВт.

Электрификация железных дорог на переменном токе

Российский пассажирский электровоз переменного тока ЭП1П, выпускается на Новочеркасском электровозостроительном заводе.

В России и в республиках бывшего СССР около половины всех железных дорог электрифицировано на однофазном переменном токе частотой 50 Гц. Напряжение ~ 25 кВ (обычно до 27,5 кВ, с учётом потерь) подаётся на контактный провод, вторым (обратным) проводом служат рельсы. Также проводится электрификация по системе 2 × 25 кВ(два по двадцать пять киловольт), когда на отдельный питающий провод подаётся напряжение ~ 50 кВ (обычно до 55 кВ, с учётом потерь), а на контактный провод от автотрансформаторов подаётся половинное напряжение от 50 кВ (то есть 25 кВ). Электровозы и электропоезда переменного тока при работе на участках 2 × 25 кВ в переделке не нуждаются.

Проводится политика на дальнейшее расширение полигона тяги переменного тока как за счёт вновь электрифицируемых участков, так и за счёт перевода некоторых линий с постоянного тока на переменный ток. Переведены в 1990-е — 2000-е годы:

на Восточно-Сибирской железной дороге: участок Слюдянка — Иркутск — Зима; — на Октябрьской железной дороге: участок Лоухи — Мурманск; — на Приволжской железной дороге: Саратовский и Волгоградский железнодорожные узлы; — на Северо-Кавказской железной дороге: участки Минеральные Воды — Кисловодск и Бештау — Железноводск.

Следует отметить, что также выпускаются двухсистемные электровозы, способные работать как на переменном, так и на постоянном токе (см. ВЛ61Д, ВЛ82 и ВЛ82М, ЭП10, ЭП20).

Недостатки переменного тока

Важнейшим недостатком переменного тока является наличие реактивной мощности. Как известно, конденсатор и катушка индуктивности проявляют свои реактивные свойства только в цепях переменного тока. Проще говоря, катушка и конденсатор создают реактивное сопротивление переменному току, но не потребляю его. В результате этого из полной мощности, отдаваемой генератором переменного тока, часть мощности не затрачивается на выполнение полезной работы, а лишь бесполезно циркулирует межу генератором и нагрузкой. Такая мощность называется реактивной и является вредной. Поэтому ее стараются минимизировать.

Однако большинство нагрузок – двигатели, трансформаторы и сами провода являются индуктивными элементами. А чем больше индуктивность, тем большую долю составляет реактивная мощность от полной и с этим нужно бороться.

Второй главный недостаток переменного тока заключается в том, что он протекает не по всему сечению проводника, а вытесняется ближе к его поверхности. В результате снижается площадь, по которой протекает электрический ток, что в свою очередь приводит к увеличению сопротивления проводника и к росту потерь мощности в нем.

Трехфазные цепи. Как подается напряжение в них

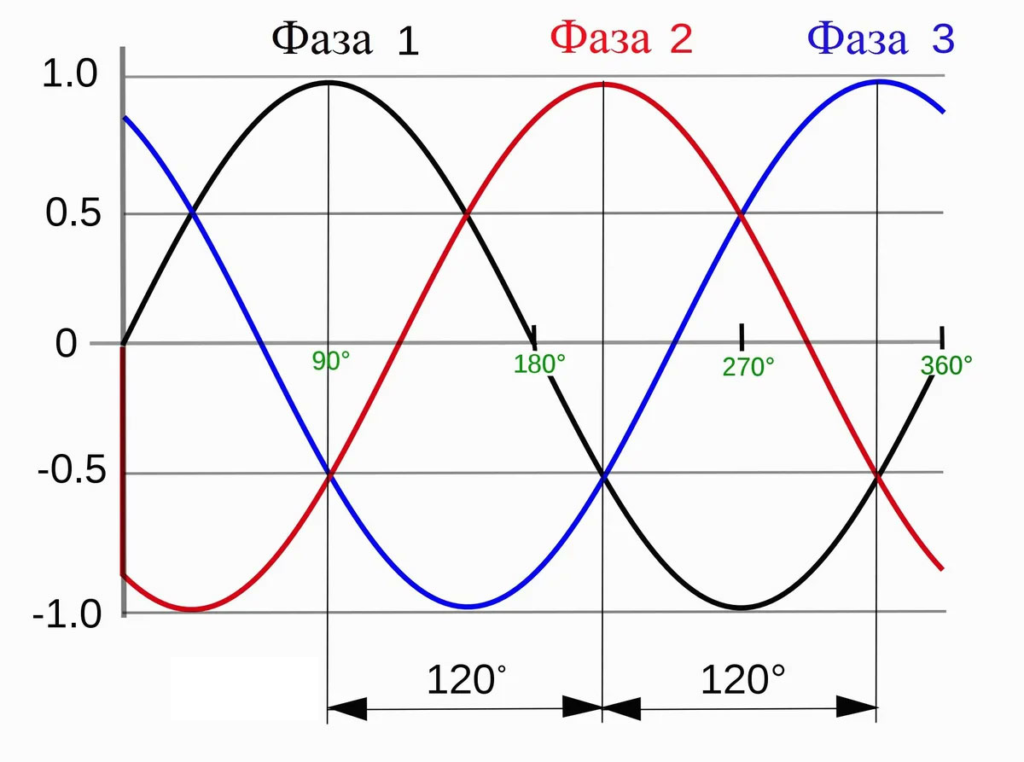

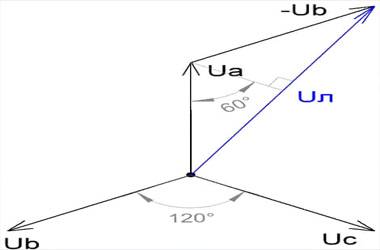

В трехфазной цепи напряжение может быть фазным или линейным. Векторная диаграмма выглядит следующим образом:

На графике присутствуют три вектора напряжений (фаз) – Uа, Ub и Uс. Величина угла между ними равна 120°. Это соблюдается между обмотками в простейшем электрооборудовании. Для того, чтобы знак вектора Ub изменился на противоположный, его нужно отразить таким образом, чтобы векторное начало и конец поменялись местами, при этом первоначальный угол наклона был сохранен. После установки векторного начала Ub в конец Uа полученное расстояние и будет рассматриваться, как вектор линейного напряжения (Uл).

Факторы для выбора трехфазного напряжения

Выбор между трехфазным напряжением 220 В и 380 В зависит от нескольких факторов. Эти факторы можно разделить на технические и экономические.

Технические факторы:

Мощность потребителя: Если у вас есть большие электрические нагрузки, например, промышленное оборудование или мощные электродвигатели, то вероятнее всего вам понадобится трехфазное напряжение 380 В. Это напряжение обеспечивает большую мощность и позволяет эффективно работать с такими нагрузками.
Расстояние до источника питания: Если вы находитесь вдали от центра электроснабжения или от подстанции, трехфазное напряжение 380 В может быть предпочтительнее. При большом расстоянии снижается напряжение, и трехфазное напряжение 380 В позволяет уменьшить потери энергии по длине линии.
Симметрия нагрузки: Если ваши нагрузки равномерно распределены по фазам, то трехфазное напряжение 380 В может быть более эффективным. При симметричной нагрузке мощность распределяется равномерно, что позволяет эффективнее использовать электрическую энергию.

Экономические факторы:

Стоимость оборудования: Зависит от типа оборудования, но в общем случае трехфазное оборудование чаще используется при трехфазном напряжении 380 В, и оно может быть немного дороже, чем однофазное оборудование.
Доступность: В некоторых местах трехфазное напряжение 380 В может быть более доступным или предпочтительным в силу специфики местных энергосистем и требований.
Производительность: Если ваша деятельность требует высокой производительности и эффективности, трехфазное напряжение 380 В может быть предпочтительным выбором. Оно позволяет максимально использовать электрооборудование и обеспечить более эффективную работу.

Итак, выбор между трехфазным напряжением 220 В и 380 В зависит от конкретных условий и требований вашего электрооборудования. Необходимо учитывать технические и экономические факторы, чтобы принять обоснованное решение.

Фазы: особенности и применение

Фаза – это одна из составляющих переменного тока. В зависимости от количества фаз можно выделить однофазное, двухфазное и трехфазное напряжение. Каждая из фаз имеет свои особенности и применение.

Однофазное напряжение – это напряжение, которое имеет только одну фазу. Такое напряжение используется в бытовых условиях для питания электроприборов небольшой мощности. Для передачи однофазного напряжения используются однофазные провода.
Двухфазное напряжение – это напряжение, которое имеет две фазы, сдвинутые по фазе на 90 градусов друг от друга. Такое напряжение используется, например, для питания электродвигателей и электронасосов. Для передачи двухфазного напряжения используются два провода.
Трехфазное напряжение – это напряжение, которое имеет три фазы, сдвинутые по фазе на 120 градусов друг от друга. Такое напряжение чаще всего используется в промышленности, для питания мощных механизмов и агрегатов. Для передачи трехфазного напряжения используются три провода.

Также стоит отметить, что трехфазное напряжение более экономично, чем однофазное или двухфазное. Это связано с тем, что в случае трехфазного напряжения мощность передается более равномерно, что позволяет использовать более компактные и эффективные оборудование

Кроме того, трехфазное напряжение более стабильно и надежно, что очень важно в промышленности, где нередко используются мощные механизмы и оборудование

Ваши электроприборы: 220 В или 380 В?

Сеть с напряжением 220 Вольт чаще всего используется для бытовых целей: для основных электроприборов в вашем доме, таких как холодильники, стиральные машины, микроволновые печи и т.д. Она считается стандартной и наиболее распространенной во многих странах. 220 Вольт считается безопасным напряжением для использования в быту.

В то же время, в некоторых сферах промышленности и управления, требуется более высокое напряжение. Сеть с напряжением 380 Вольт обычно используется для промышленных целей, таких как крупные машины и оборудование, системы кондиционирования и освещения на больших территориях. 380 Вольт обеспечивает большую мощность и позволяет эффективно работать с крупными промышленными устройствами.

При выборе напряжения для вашего электроприбора важно узнать его требования к мощности и поддерживаемому напряжению. Некоторые приборы могут работать только при 220 Вольтах, другие могут быть совместимы с обоими напряжениями

Если у вас возникли сомнения, лучше проконсультироваться с профессионалом или изучить инструкцию к прибору.

Напряжение	Бытовые приборы (примеры)	Промышленные приборы (примеры)
220 Вольт	Холодильник, стиральная машина, микроволновая печь	Малая промышленная электроника, компьютеры
380 Вольт	—	Большие промышленные машины, электроплиты, системы кондиционирования

Не забывайте, что неправильное напряжение может привести к повреждению электроприбора и потенциально опасно для его использования. Поэтому, перед подключением нового прибора к электросети, всегда убедитесь, что его напряжение соответствует вашей сети.

Надеюсь, эта информация поможет вам сделать правильный выбор напряжения для ваших электроприборов и обеспечить безопасность и эффективность их использования.

Как повысить безопасность при использовании 380 вольт

Использование напряжения 380 вольт требует особой осторожности и соблюдения правил безопасности. Ведь это значительно большая мощность, чем обычные 220 вольт, и неправильное обращение с таким напряжением может привести к серьезным последствиям

Вот несколько советов, как повысить безопасность при работе с 380 вольт:

Используйте качественное оборудование и материалы: перед началом работы убедитесь, что ваше оборудование соответствует предъявляемым требованиям и исправно работает. Не используйте поврежденные инструменты или провода.
Соблюдайте правила электробезопасности: обязательно ознакомьтесь с правилами безопасности и требованиями при работе с электроустановкой. Используйте средства защиты, такие как диэлектрические перчатки, защитные очки и предохранительные замки.
Изолируйте прямое воздействие: при работе с высоким напряжением не допускайте прямого контакта с проводами или электроустановкой. Устанавливайте надежные ограждения, чтобы изолировать опасные зоны.
Будьте внимательны при проведении работ: перед началом проводки или ремонта электроустановки убедитесь, что электричество отключено. Заземляйте устройства и проверяйте их на наличие напряжения перед началом работы.
Обращайтесь к профессионалам: при выполнении сложных электромонтажных работ всегда обращайтесь к квалифицированным специалистам. Не пытайтесь самостоятельно решать проблемы с электрооборудованием, если у вас нет соответствующих знаний и опыта.

Соблюдение правил электробезопасности является основой безопасной работы с 380 вольт

Помните о возможных опасностях и всегда применяйте меры предосторожности, чтобы предотвратить несчастные случаи и сохранить свое здоровье и жизнь

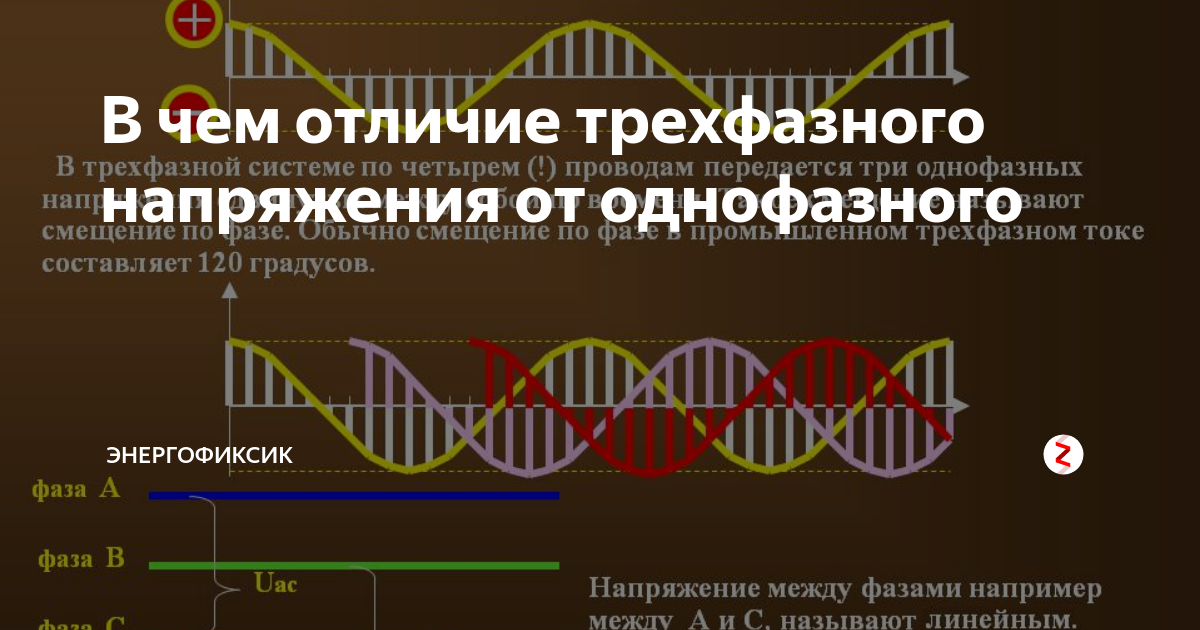

Сравнение однофазных и трехфазных источников питания

Давайте теперь сравним однофазные и трехфазные схемы электропитания по таблице:

Однофазный источник питания	Трехфазный источник питания
Для однофазного источника питания требуется два проводника.	Трехфазный источник питания требует трех проводников.
Два провода (проводника) в однофазной схеме называются фазой и нейтралью.	Все три провода (проводника) в трехфазной схеме называются фазами.
Поскольку есть только один провод, есть только один сигнал переменного тока (обычно синусоидальная волна).	Три провода в трехфазном источнике питания несут собственный сигнал переменного тока, и эти три сигнала разнесены на 120°.
Подача электроэнергии при однофазном питании нестабильна из-за пиков и провалов напряжения.	Благодаря трем проводникам с разницей фаз 120° подача мощности в трехфазном питании всегда стабильна и постоянна (пики и провалы трех сигналов переменного тока компенсируются друг другом).
Напряжение при однофазном питании ≈230В.	При трехфазном питании напряжение составляет ≈415 В.
Однофазное питание относительно менее эффективно, чем трехфазное питание при той же мощности.	Трехфазный источник питания более эффективен, так как он может обеспечить в три раза большую мощность, чем однофазный источник питания, всего с одним дополнительным проводом.
Обычно однофазное электропитание применяется для жилых и бытовых нужд.	Трехфазное электроснабжение обычно подается в крупные коммерческие центры и промышленные предприятия.
Однофазное питание идеально подходит для небольших нагрузок, таких как освещение и отопление.	Трехфазное питание может работать с большими промышленными двигателями.
Однофазные источники питания всегда имеют нейтральный провод (он действует как обратный путь от нагрузки).	Нейтральный провод является необязательным в трехфазных источниках питания (соединение треугольником не имеет нейтрального провода, но соединение звездой может иметь или не иметь нейтральный провод).
Вероятность неисправности выше, так как однофазный источник питания имеет только одну фазу (если он выходит из строя, то нет питания).	Даже в случае неисправности одной или двух фаз оставшиеся фазы будут продолжать подавать питание в трехфазном источнике питания.
