В чем отличие HDMI от Displayport — история появления и характеристики

Features – Another Difference Between DisplayPort and HDMI

In the DisplayPort vs. HDMI head-to-head, there aren’t just differences in bandwidth and connector, but differences in features too.  One of the key ones is ARC and EARC technologies. Enjoyed by HDMI standards since HDMI 1.4, it enables the two-way processing of audio data, thereby allowing for a daisy chain of A/V equipment, source, and display, cutting back on cable waste and enhancing the bandwidth of the audio connection over competing standards like S/PDIF and optical.

HDMI 2.1 introduced support for eARC, which utilized the additional data rate of the new standard to add support for uncompressed 5.1 and 7.1 surround sound, as well as support for 3D sound technologies like Dolby Atmos and DTS:X.

DisplayPort has found great success as an adopted standard, outside of its main connector. It’s included in Thunderbolt and USB-C connections, enabling video transmission over those alternative cables and ports – all of which are available in the Cable Matters store.

DisplayPort 2.1 introduced improved data transmission over USB-C cables. It also brought with it a new naming convention for DisplayPort cables, with some now sporting DP40 and DP80 labeling, which denotes their ability to offer 40 Gbps of data rate, or 80 Gbps, respectively.

Both HDMI and DisplayPort standards support variable refresh rates, but where DisplayPort supports both AMD’s Freesync and Nvidia’s G-Sync, HDMI only supports the former in older standards like HDMI 2.0, and HDMI 1.4. However, the latest generation HDMI 2.1 does offer support for G-Sync.

Поддерживаемые технологии HDMI и DisplayPort

Разработанные для разных целей, HDMI и DisplayPort поддерживают разные технологии, каждая из которых имеет свои преимущества, в зависимости от того, как вы планируете их использовать.

Поддерживаемые разрешения

Максимальное доступное разрешение и частота обновления зависят от конкретных доступных версий DisplayPort и HDMI. Большинство мониторов на рынке сегодня поддерживают либо DisplayPort 1.2 или 1.4, и/или HDMI 1.4 или 2.0. Хотя точные спецификации варьируются в зависимости от нескольких других факторов, ниже приведен список примерных максимальных форматов, которые может поддерживать каждый интерфейс.

	HDMI 1.4	HDMI 2.0	HDMI 2.1	DP 1.2	DP 1.3	DP 1.4	DP 2.0
1080p при 120 Гц	+	+	+	+	+	+	+
4k при 30 Гц	+	+	+	+	+	+	+
4k при 60 Гц	−	+	+	+	+	+	+
4k при 120 Гц	−	−	+	−	+	+	+
8k при 30 Гц	−	−	+	−	+	+	+
8k при 60 Гц	−	−	+	−	−	+	+
8k при 120 Гц	−	−	+	−	−	−	+
HDR	−	+	+	−	−	+	+

Технически, недавний выпуск HDMI 2.1 превосходит возможности DisplayPort 1.4, но мониторы 2.1 пока редкость. При сравнении DisplayPort 1.4 и HDMI 2.0 – DisplayPort превосходит во всём. Был также анонсирован DisplayPort 2.0, и его максимальная пропускная способность выше, чем у HDMI 2.1.

Победитель: DisplayPort

Многопоточная передача (MST)

Впервые представленный в DisplayPort 1.2, Multi-Stream Transport или MST позволяет подключать несколько дисплеев к одному порту DisplayPort на вашем компьютере. Хотя общая пропускная способность не может превышать максимальную пропускную способность используемого вами порта, теоретически эта технология позволяет вам запускать до 63 отдельных дисплеев на одном порту. Эта цепочка устройств может быть реализована методом, известным как «последовательное соединение», либо через внешний концентратор.

HDMI изначально не поддерживает MST, но можно добиться аналогичных результатов, используя концентраторы DisplayPort-HDMI. Для этого всё ещё требуется подключение DisplayPort на исходном устройстве.

Победитель: DisplayPort

Переменная частота обновления (VRR)

• HDMI – поддерживает только FreeSync
• DisplayPort – поддерживает G-Sync и FreeSync

В настоящее время на рынке представлены две основные технологии VRR, поэтому важно, чтобы выбранный вами разъем соответствовал вашим потребностям. Если вы хотите подключить ПК с видеокартой AMD или Xbox One, вам понадобится дисплей с поддержкой FreeSync. FreeSync поддерживается как для HDMI, так и для DisplayPort, поэтому вам не нужно беспокоиться об этом. G-SYNC, технология VRR от NVIDIA, в настоящее время поддерживается только через DisplayPort, поэтому, если у вас видеокарта NVIDIA, лучше использовать соединение с DisplayPort. Победитель: DisplayPort. Победитель: DisplayPort

Победитель: DisplayPort

USB-C ALT-режим

Поддерживаемый, в основном, на компактных ПК 2-в-1 и некоторых телефонах, Alt-Mode USB-C может отправлять видеосигнал через порт USB-C. DisplayPort поддерживает эту возможность с 2014 года, и, в зависимости от полосы пропускания, необходимой для дисплея, он также позволяет передавать данные по одному и тому же кабелю, поэтому, если ваш монитор имеет встроенные порты USB, вы можете управлять дисплеем и USB портами с одним кабелем. Это также позволяет использовать режим USB Power Delivery, питая компьютер одним кабелем. HDMI также поддерживает Alt-Mode USB-C, но требует более сложного кабеля, поскольку сигнал должен быть преобразован из DisplayPort в HDMI.

Победитель: DisplayPort

Другие технологии

Это лишь краткое изложение основных технологий, поддерживаемых DisplayPort и HDMI. HDMI поддерживает другие технологии, включая ARC и eARC и Ethernet-Over-HDMI. За очень немногими исключениями, эти технологии в основном предназначены для телевизоров, и они не поддерживаются на подавляющем большинстве мониторов, поэтому они выходят за рамки данной статьи.

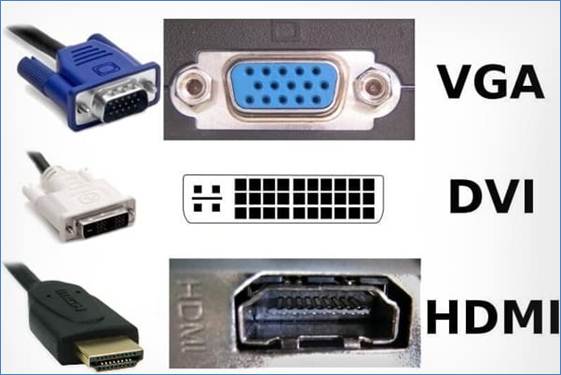

Передача изображения и звука: главные различия между HDMI, DVI и DisplayPort

HDMI, DVI и DisplayPort передают видео- и аудио-сигналы различными способами.

HDMI: кабель HDMI может передавать как классический видеосигнал PAL, так и изображение с высоким разрешением в HDTV. Он поддерживает не только двухканальный стереофонический звук (левый и правый каналы), но и звуковые дорожки домашнего кинотеатра с шестью каналами (например, Dolby Digital).

DVI: кабель DVI позволяет передавать те же видеосигналы, что и HDMI. Однако этот стандарт специализируется только на изображении и не передает звук. DVI поставляется в нескольких вариантах, которые называются по-разному. В то время как DVI-I может передавать как аналоговые, так и цифровые сигналы, DVI-D доступен предназначен для передачи только цифровых сигналов.

DisplayPort: этот кабель используется для передачи только цифровых данных. Здесь, как и в случае с HDMI, возможна передача изображения и звука. Кроме того, благодаря технологии MultiStreamTransport возможна передача нескольких независимых изображений. Таким образом к одному выходу DisplayPort можно подключить несколько мониторов. Превосходная пропускная способность также позволяет использовать этот интерфейс для трансляции видео в разрешении 8K при скорости до 60 кадров в секунду.

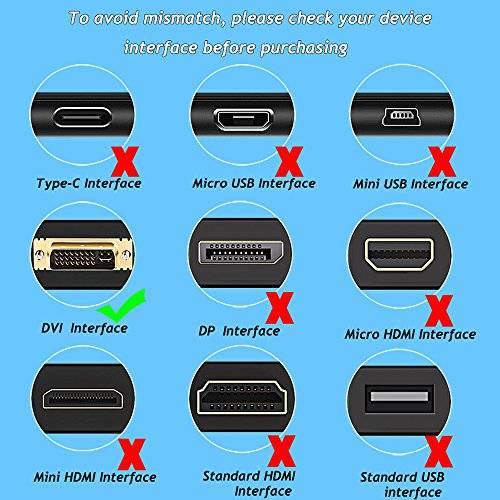

Переходник с DVI на HDMI

Удобство использования и размеры

HDMI: разъем кабеля HDMI примерно такого же размера, как и у USB-кабеля. Благодаря тому, что он передает как изображение, так и звук, вы экономите больше места с и без того узким разъемом.

DVI: разъем для подключения DVI-кабеля занимает гораздо больше места. Особенно в случае с телевизорами, за которыми обычно мало пространства. При необходимости передачи звука в компанию к DVI потребуется дополнительный аудио-кабель.

DisplayPort: разъем DisplayPort визуально очень похож на разъем HDMI и поэтому имеет аналогичные размеры.

Долговечность

HDMI и DisplayPort: с этими кабелями вам, как правило, не нужно особо беспокоиться. У них очень прочные контакты, которые в большинстве случаев не могут быть случайно повреждены.

DVI: будьте осторожны с кабелями DVI

Очень тонкие контакты легко ломаются или повреждаются при неосторожном подключении

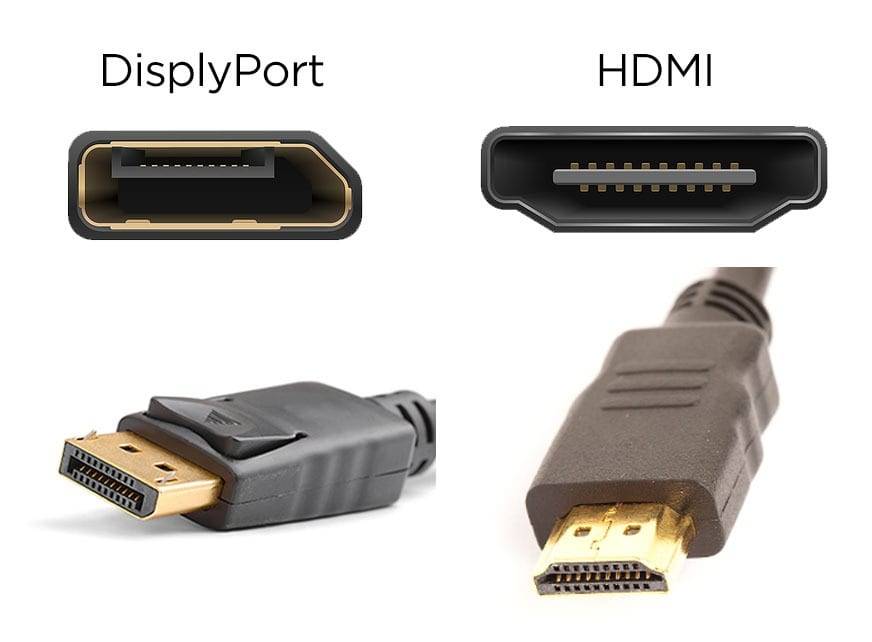

DisplayPort и HDMI – кабель и разъемы

В настоящее время разъемы HDMI используют 19-контактную конфигурацию и обычно доступны в трех вариантах:

1. Тип A: стандартный разъем HDMI, наиболее часто используемый в телевизорах, проекторах и мониторах.
2. Тип C: этот 19-контактный разъем, также называемый Mini HDMI, используется в планшетах и ​​компактных ноутбуках.
3. Тип D: не так распространен, как два других, но Micro HDMI используется в смартфонах для экономии места.

Есть два других типа разъемов HDMI, а именно тип B и тип E, но они используются редко и не актуальны для обычного потребителя. Разъем типа B имеет 29 контактов и поддерживает двухканальные приложения. Разъемы HDMI типа E имеют фиксирующий механизм, который не позволяет им выскользнуть при сильной вибрации.

Что касается кабеля, кабели HDMI обычно довольно короткие. Для этого есть несколько причин, но по большей части это связано со сценариями его использования. Кабели HDMI используются в домашних телевизорах и мониторах, а устройства, передающие видеопоток, находятся в непосредственной близости.

В качестве альтернативы, вы можете подумать, обеспечивают ли золотые кабели HDMI лучшее качество, прежде чем покупать его.

DisplayPort использует 20-контактный разъем. Они могут быть двух типов:

1. Полноразмерный разъем DisplayPort: в настоящее время это наиболее распространенный разъем DisplayPort. Он содержит двадцать контактов и обычно встречается на компьютерных мониторах.
2. Разъем Mini DisplayPort: этот разъем является детищем Apple, которая впервые использовала его в своих Macbook Pro, Macbook Air и Cinema Display 2008 года выпуска. У него двадцать контактов. Сегодня большинство высокопроизводительных ноутбуков оснащены портом Thunderbolt, который представляет собой просто специализированный тип Mini DisplayPort, поддерживающий более высокие скорости и пропускную способность.

На расстоянии до 2 метров пассивный медный кабель DisplayPort может легко передавать сигналы 4K. Но с увеличением расстояния эта емкость пропорционально падает.

Когда расстояние достигает 15 метров, пассивный медный кабель может передавать только видео 1080p. Но если в рассматриваемом кабеле DP используется активная медь, видео с разрешением 2560×1600 может передаваться на расстояние до 20 метров.

Что такое DisplayPort

DisplayPort или DP – это цифровой интерфейс для подключения дисплеев позволяющий передавать видео изображение и звук. Интерфейс DisplayPort используется для подключения к компьютеру или домашнему кинотеатру мониторов, телевизоров, проекторов и других устройств для вывода изображения. Данный стандарт был принят в 2006 году организацией VESA, которая занимается стандартизацией в области видео электроники, и сейчас считается наиболее современным и актуальным среди всех интерфейсов для передачи цифрового видео изображения.

Основной особенностью и преимуществом интерфейса DisplayPort является то, что он передает информацию в виде пакетов, также как это происходит в таких интерфейсах как Ethernet, USB или PCI Express. Среди всех интерфейсов, которые используются для подключения дисплеев, такой подход используется впервые. Пакетная передача позволяет передавать изображение высокого разрешения без применения большого количества контактов. Также данный подход делает DisplayPort расширяемым, это означает, что в новых версиях интерфейса могут быть добавлены новые возможности без значительных изменений на физическом уровне.

Интерфейс DisplayPort может применяться для одновременной трансляции как видео, так и аудио-потока. При этом каждый из этих потоков не является обязательным и может использоваться самостоятельно. Это означает, что с помощью DP вы можете передать на монитор или телевизор видео со звуком, видео без звука или только звук (без изображения). Для передачи видеопотока может использоваться от 6 до 16 бит на цветовой канал, а для передачи аудио-потока может использоваться до 8 каналов 24-бит 192 кГц.

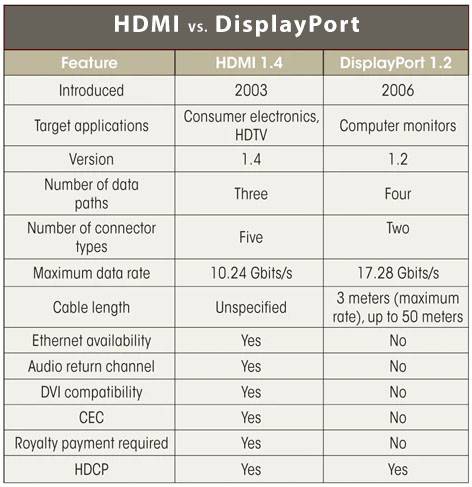

Comparison Table

Parameters of Comparison	HDMI	Displayport
Bandwidth	The maximum bandwidth of HDMI is 18 Gbps.	The maximum bandwidth of displayport is 32.4 Gbps.
Supported Standards	HDMI supports only AMD’s Freesync standard.	Displayport supports both AMD’s Freesync standard and Nvidia’s G-sync standard.
Application	HDMI connectors are predominantly found in living room devices.	Displayport connectors are predominantly found in desktop PCs and Laptops.
Ethernet Signals	HDMI can carry Ethernet signals.	Displayport fails to carry Ethernet signals.
Pins	A standard HDMI connector has 19 pins.	A standard displayport connector has 20 pins.

HDMI: лучшая альтернатива

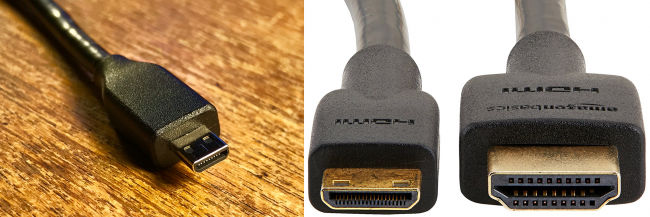

Микро, мини и полноразмерный разъем HDMI. Возможности всех этих разъемов одинаковы.

HDMI можно найти почти повсюду. Он удобен и недорог, но весь состоит из компромиссов. Устаревшая версия 1.4 имела ограниченный 8-битовый диапазон представления цвета, и пропускную способность, доходящую до 10 Гбит в секунду. Вместе с другими ограничениями этого было недостаточно для поддержания разрешения 4К на не очень удачной для глаз частоте 34 Гц, а при разрешении 1080p достигалась лишь частота 60 Гц.

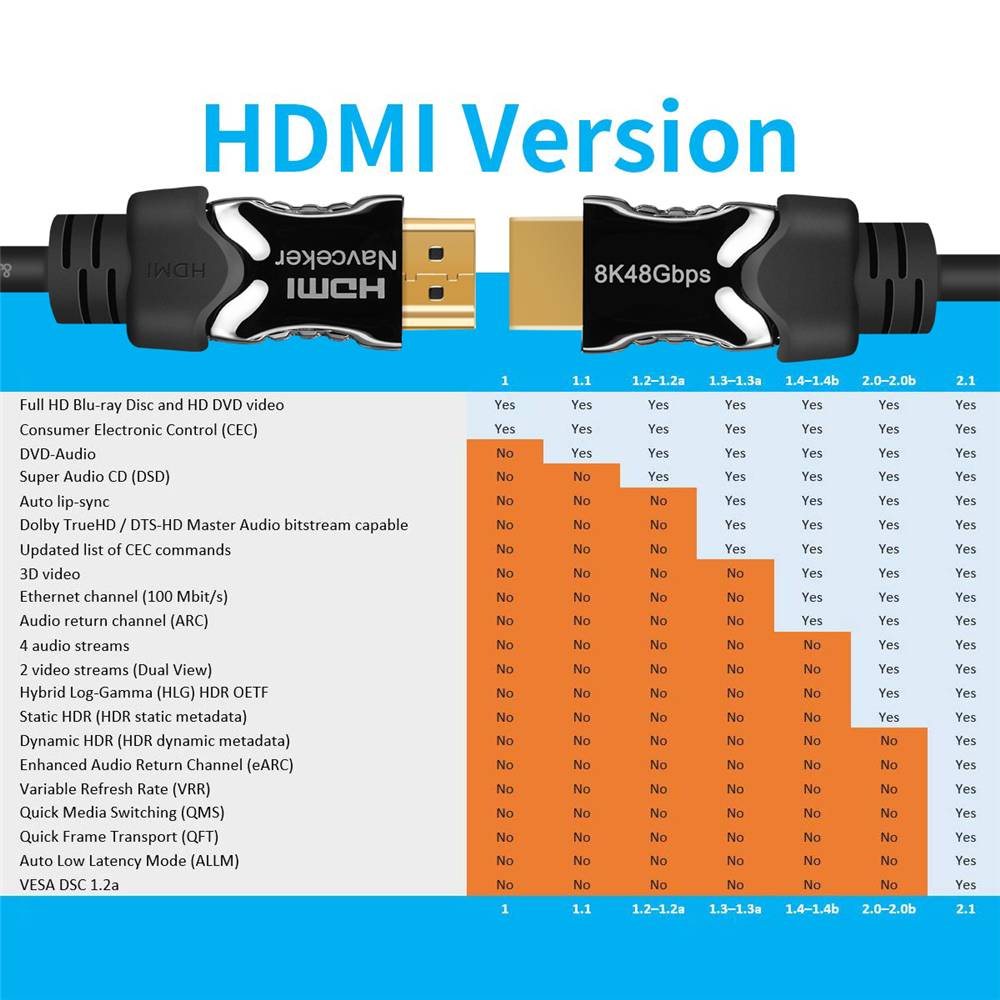

К счастью, несколько лет назад появились стандарты HDMI 2.0 и 2.0a, которые, в основном, соответствовали возможностям DisplayPort, хотя и имели меньшую полосу пропускания (18 Гбит/сек), что ограничивало разрешение 4К частотой кадров в 60 Гц. Хотя большинство сегодняшних видеокарт поддерживают HDMI 2.0, мониторов, поддерживающих этот стандарт, намного меньше, и даже высококачественные компьютерные дисплеи, такие как Asus RoG Swift PG348Q предлагают только вход для HDMI 1.4.

HDMI версии 2.0 или выше, в основном, можно найти в мощных телевизорах, таких как LG OLED C7, поскольку он требует поддержки HDR. Это делает стандарт HDMI 2.0 идеальным выбором соединения для тех, кто намерен играть с использованием высокой частоты кадров или расширения 4K на ПК, установленных в гостиных, и, используя больше экраны, так как этот стандарт поддерживает разрешение 4К при частоте 60 Гц, а разрешение 1080p — при частоте 144 Гц.

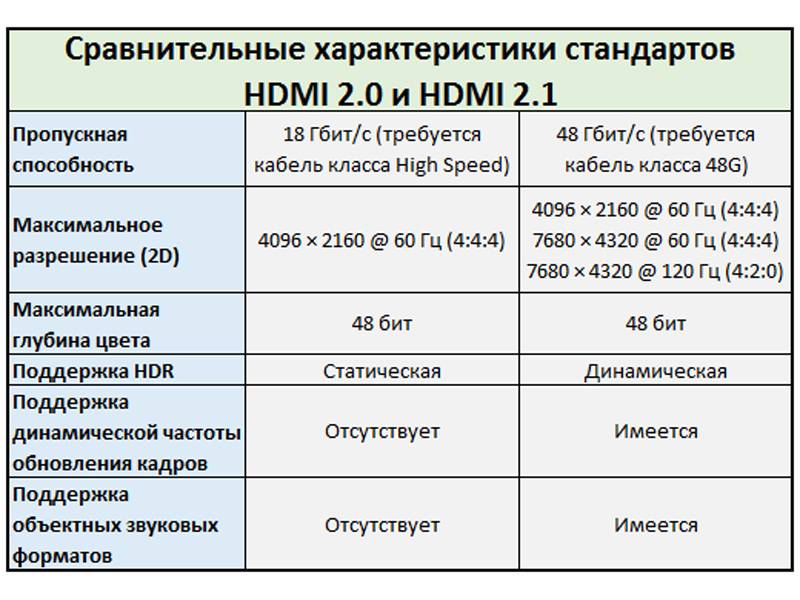

Недавно была завершена разработка HDMI 2.1. Этот стандарт снимет ограничения HDMI, предлагая разрешение 10К на частоте 120 Гц, покадровый режим HDR и игровой режим с динамическим изменением частоты кадров. Но до того как эти мечты воплотятся в реальность, используйте лучшие варианты сегодняшнего рынка. Теперь вы знаете чем отличается hdmi от displayport хотя разница эта не очень большая, но при высоких разрешениях она будет иметь значение.

Существует большое количество различных кабелей HDMI, но вам нужен высокоскоростной кабель HDMI. Он определено будет работать с дисплеями, имеющими разрешение 4К, и поддержит полную полосу пропускания HDMI 2.0.

Стандарт HDMI 2.1 может появиться в мощных устройствах в 2019 году. Для него потребуется новый кабель, хотя разъем остается неизменным. Ширина полосы пропускания поднимется с 18, до 40 Гбит/сек, но это будет играть роль только для игр на мониторах 4К/120 Гц, и подобных им.

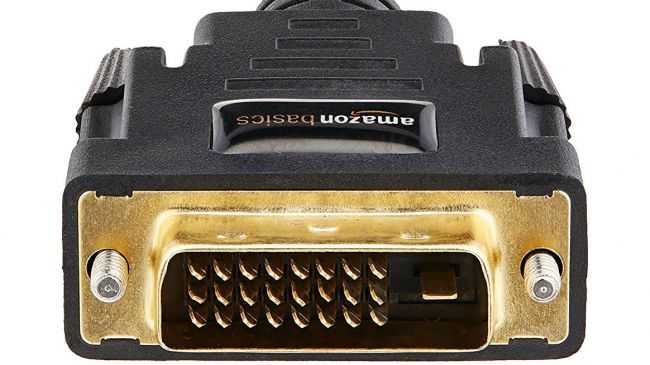

Двухканальный кабель DVI имеет полный набор контактов, как показано на фото

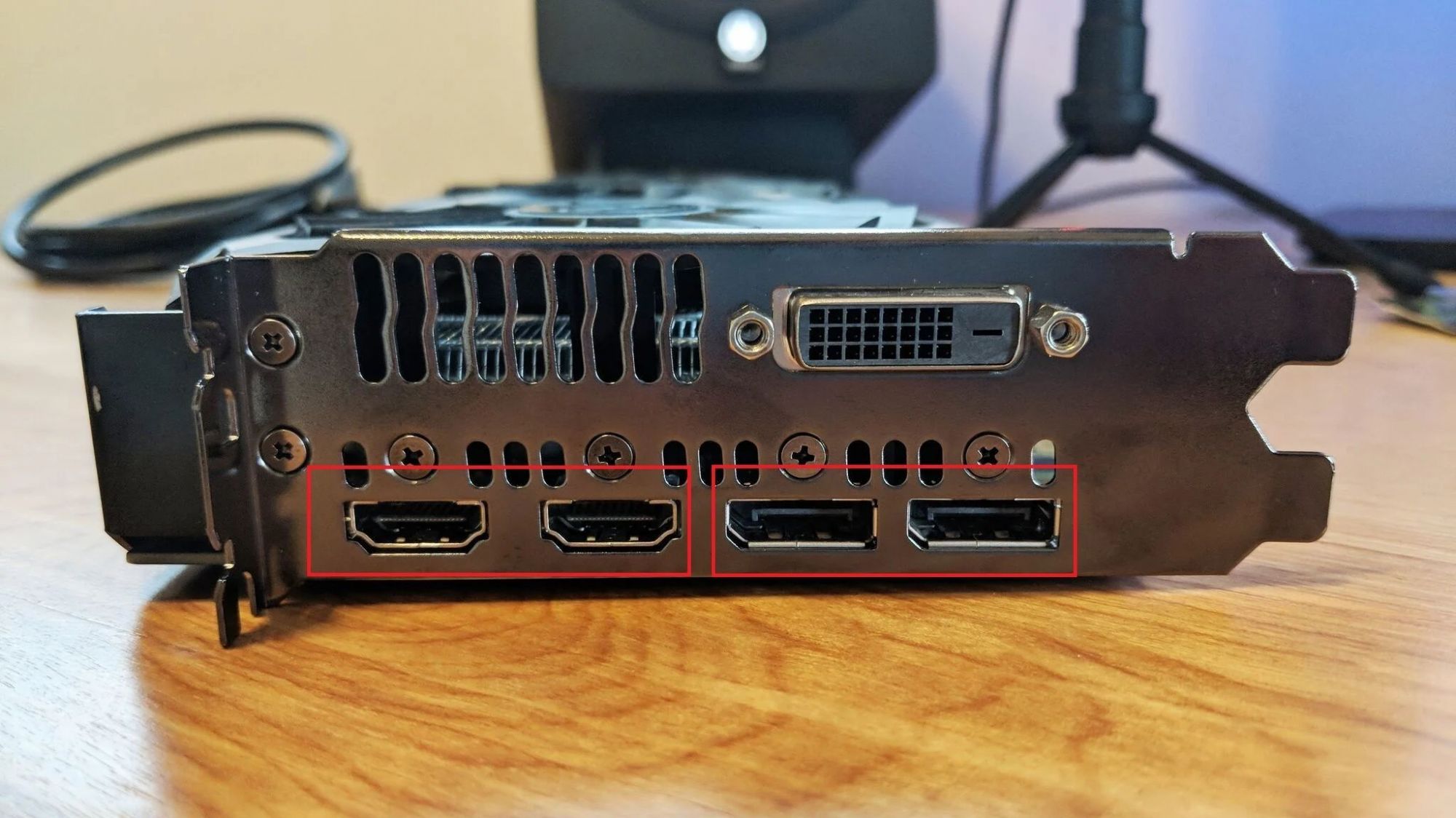

Разъемы DVI все еще можно найти на большинстве видеокарт для настольных компьютеров, и их ценность еще сохраняется, но они постепенно переходят в статус устаревших. Хотя они крупные, неуклюжие, требуют для фиксации поворачивать винты с головками под отвертки, и, как правило, не передают аудио-сигналы, они все же поддерживают прекрасную частоту 144 Гц с разрешением 1080p, в то время как обычные разъемы HDMI 1.4 — нет.

Это делает данный стандарт лучшим практическим выбором для многих старых игровых станций. Этот стандарт также поддерживает разрешение в пикселях до 2560 х 1600 при 60 Гц, что позволяет использовать мониторы с разрешением 1440p, которое остается разрешением для приемлемой производительности.

Эволюционировавшие в качестве переходного разъема от ужасных VGA 1990-х годов, разъемы DVI доступны во множестве вариантов, как в напоминающем о прошлом аналоговом варианте, так и в одноканальных и двухканальных разновидностях. Большинство кабелей DVI, которые вы покупаете сегодня, будут относиться к двухканальной версии с широкой полосой пропускания. Но если вам нужно быстро заменить старый кабель, убедитесь, что в разъеме кабеля полный набор контактов, иначе вы будете ограничены разрешением 1920 на 1200 пикселей и частотой кадров, соответствующей одноканальному DVI.

После 20-летнего применения, время жизни стандарта DVI подходит к концу, поэтому его следует рассматривать, как временное решение, позволяющее добиться наилучших результатов от вашего оборудования. Ведь, скорее всего, в ближайшее время вы начнете использовать что-то более новое.

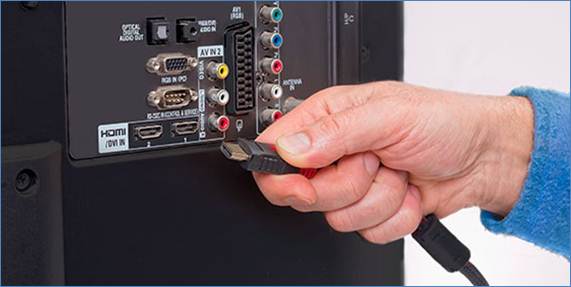

Использование портов не только в мониторах, но и в телевизорах

Многих пользователей волнует вопрос, DVI, Displayport или HDMI — что же лучше для монитора/телевизора. Следует отметить, что последние два способны транслировать видео и аудио высокого разрешения от основного передающего устройства на дисплей.

Рассматривая отличия HDMI от Displayport, стоит отметить возможность последнего в изменении настроек пропускной способности. За счет подключения через этот порт обеспечивается высокая скорость передачи данных на несколько устройств одновременно.

Дисплей порт зачастую используется при подключении ПК к Смарт ТВ, при соединении телевизора с домашним кинотеатром и при параллельном подсоединении до 4-х компьютерных мониторов.

Их, в свою очередь, не требуется подводить к исходному компьютеру. Ставя в сравнение HDMI VS VGA, первый интерфейс считается более универсальным и функциональным.

Однако HDMI-порт используется повсюду – им оснащены современные модели телевизоров, ТВ-приставок, консолей, ноутбуков, видеопроигрывателей и фотоаппаратов. Этот интерфейс позволяет расширить функциональные возможности устройства с помощью подключения к ПК игровой приставки или приемника цифрового телевещания.

Несмотря на это, не стоит забывать о существовании дисплей-порта, который тоже способен передавать звук и картинку по одному кабелю. В связи с этим появляется сомнение, как лучше подключить монитор/смарт ТВ через HDMI или Displayport.Displayport

Главный недостаток последнего – не такая широкая распространенность. На некоторых компьютерах и смарт ТВ данный порт отсутствует.

Также существует порт DVI, который в 90-х годах массово использовался для подключения мониторов.

Если захотелось разобраться, чем отличается дисплей порт от HDMI в лучшую сторону, то дело в более низком разрешении и частоте смены кадров последнего, что нежелательно для видеоигр и современных телевизоров.

HDMI vs DisplayPort

HDMI, or High-Definition Multimedia Interface, is commonly used in home entertainment systems, TVs, gaming consoles, and other multimedia devices. DisplayPort is a digital display interface used primarily for computer systems, monitors, and graphics cards, having a higher refresh rate.

HDMI refers to a user interface with frame rates of up to 60 Hz. HDMI interfaces offer a 4k resolution to the users. As a result, problems of motion blur and lag are successfully avoided.

The newer versions of HDMI offer several advanced features. There has been a rise of the colour bit depth to 12-bit colour deep. An HDMI forum came into existence on 25 October 2011 to facilitate specifications in HDMI advancements.

Displayport refers to an audio and video transfer technology that allows a 3X increase in video bandwidth performance. Displayport also offers resolutions as high as 8k to its users.

The range of the video signal path varies from six to sixteen bits per colour channel. The signal protocol employed by DisplayPort is the LVDS signal protocol. It also offers users a high HDR range and higher refresh rates.

Иногда между DisplayPort и HDMI победителя нет

HDMI и DisplayPort имеют схожую производительность. Но у каждого из них есть свои преимущества и недостатки. HDMI широко поддерживается большинством устройств, но DisplayPort предлагает некоторые возможности, которых нет у HDMI. Однако правильный выбор все равно зависит от используемого оборудования и того, что вы хотите получить.

Мы надеемся, что это руководство помогло вам принять правильное решение в соответствии с вашими потребностями.

Использовали ли вы раньше кабели HDMI или DisplayPort? Помогла ли вам эта статья принять решение какой из кабелей выбрать? Сообщите нам об этом в разделе комментариев ниже.

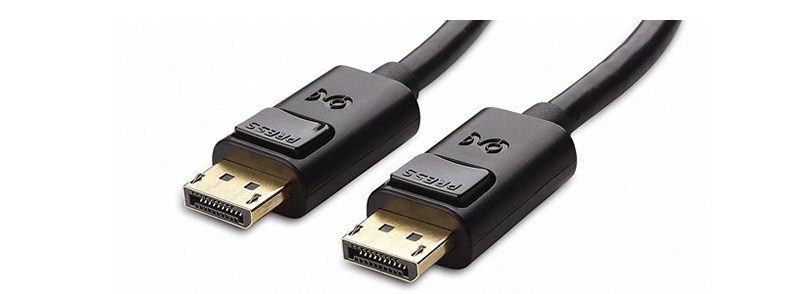

DisplayPort: выбор для ПК

В настоящее время DisplayPort 1.4 является самой мощной и доступной версией
стандарта DisplayPort.
Спецификация DisplayPort
2.0 была выпущена в июне 2019 года, и графические процессоры Arc Alchemist от Intel и RDNA 3 от AMD поддерживают этот стандарт (который
с тех пор был перенесен на DisplayPort
2.1). Nvidia, в свою
очередь, решила придерживаться DisplayPort
1.4a в своих Ada Lovelace.

В настоящее время существуют карты с поддержкой DisplayPort 2.1, но они все
еще находятся на разных уровнях. Графические процессоры Arc от Intel поддерживают 10 Гбит/с на линию,
что обеспечивает максимальную скорость соединения 40 Гбит/с (без учета
кодирования 128b/132b). AMD выбрала более быструю скорость 13,5
Гбит/с на полосу (всего 54 Гбит/с), но ни одна из компаний не поддерживает
потенциальный вариант 20 Гбит/с на полосу

Но, возможно, более важной проблемой
сейчас является не поддержка GPU

Дисплеев с поддержкой DisplayPort 2.1 по-прежнему не так много. Последние и самые
лучшие модели AMD
поддерживают DisplayPort
2.1, но очень мало людей купили эти карты. Решение Nvidia придерживаться DisplayPort 1.4a, несомненно, также сыграет свою роль,
поскольку на него по-прежнему приходится 75% или более продаж всех GPU. DisplayPort 1.4 даже не имеет такой
пропускной способности, как HDMI
2.1, но его достаточно для передачи данных до 4K 240 Гц и 8K 60 Гц с DSC, а поддержка HDMI 2.1 есть для тех, кому нужно до 48
Гбит/с.

Одним из преимуществ DisplayPort является то, что переменная частота обновления (VRR) является стандартом со
времен DisplayPort 1.2a. Большой плюс – прочный
разъем DisplayPort (не mini-DisplayPort), который имеет крючки,
защелкивающиеся для надежной фиксации кабелей. Почти так же надежно, как
винтики на старых разъемах. (Это мелочь, если вы ни разу не выдергивали случайно
кабели). DisplayPort
также позволяет подключать несколько дисплеев к одному порту с помощью
многопотокового транспорта (MST),
а его сигнал можно передавать через разъем USB Type-C,
который также поддерживает MST.

Поскольку стандарт развивался на протяжении многих лет, не
все кабели DisplayPort будут правильно работать на максимальных скоростях.
Первоначальная спецификация Display 1.0-1.1a допускала использование кабелей
RBR (пониженная скорость передачи данных) и HBR (высокая скорость передачи
данных), способных передавать 5,18 Гбит/с и 8,64 Гбит/с соответственно. В
версии DisplayPort 1.2 появился HBR2, который удвоил максимальную скорость
передачи данных до 17,28 Гбит/с и совместим со стандартными кабелями HBR DisplayPort.
HBR3 в DisplayPort 1.3-1.4a увеличил скорость до 25,92 Гбит/с и добавил
требование к сертифицированным кабелям DisplayPort DP8K.

Наконец, DisplayPort 2.1 добавляет три новых режима передачи
данных: UHBR 10 (Ultra High Bit Rate), UHBR 13.5 и UHBR 20. Число относится к
пропускной способности каждой полосы, а DisplayPort использует четыре полосы,
поэтому UHBR 10 обеспечивает скорость до 40 Гбит/с, UHBR 13.5 – 54 Гбит/с, а
UHBR 20 достигает максимума в 80 Гбит/с. Все три стандарта UHBR, к счастью,
совместимы с одними и теми же сертифицированными DP8K кабелями и используют
кодирование 128b/132b, обеспечивая скорость передачи данных 38,69 Гбит/с, 52,22
Гбит/с и 77,37 Гбит/с соответственно.

Официально максимальная длина кабеля DisplayPort составляет
до 3 м, что является одним из потенциальных недостатков, особенно для
потребительской электроники.

При максимальной скорости передачи данных 25,92 Гбит/с
DisplayPort 1.4 может обрабатывать разрешение 4K при 24-битном цвете на частоте
98 Гц, а при снижении до 4:2:2 YCbCr – до 144 Гц с HDR. В качестве альтернативы
DSC позволяет работать с разрешением до 4K и 240 Гц, даже с HDR. Имейте в виду,
что мониторы 4K HDR с частотой 144 Гц и выше имеют высокую цену, поэтому
геймеры, скорее всего, будут смотреть на что-то вроде 144 Гц при 1440p. Для
этого требуется всего 14,08 Гбит/с для 24-битного цвета или 17,60 Гбит/с для
30-битного HDR, с чем DP 1.4 легко справится.

Если вы задаетесь вопросом о контенте 8K в будущем, то
реальность такова, что хотя в настоящее время он возможен через DSC и
DisplayPort 1.4a, дисплеи и аппаратное обеспечение ПК, необходимое для работы с
ними, обычно недоступны для потребительских бюджетов. GeForce RTX 4090 как-то
преодолевает это ограничение, но плотность пикселей 8K часто превышает скромное
человеческое зрение. К тому времени, когда разрешение 8K станет жизнеспособным
как с точки зрения цены, так и с точки зрения производительности GPU,
необходимой для его нормальной работы, мы, вероятно, переживем еще одно или три
поколения аппаратных средств GPU.

История появления и особенности HDMI кабеля

HDMI – кабель для трансляции цифрового изображения и звука. Он был разработан 6 крупными компаниями: Hitachi, Panasonic, Philips, Silicon Image, Сони и Тосшиба. Современную кабельную продукцию сертифицирует компания HDMI Licensing.

Благодаря разработке интерфейса HDMI удалось уйти от громоздких многоканальных проводов серии «тюльпан». Подключать приборы стало проще. Больше не требуется разбираться, какой вход для какого кабеля нужен.

Через интерфейс HDMI можно просматривать видео в цифровом формате HDTV, HD-телевидение, и фильмы с разрешением Full HD.

Виды HDMI

Стандартный кабель HDMI транслирует одновременно цифровой звук и сигнал. Благодаря высокой пропускной способности протокола можно обойтись без сжатия данных. За счет этого сохраняется высокое качество, превосходящее подключение через USB-порт.

Существует 4 вида данного протокола подключения. И возможно, скоро появится пятый вариант для сертификации 2.1. К основным действующим типам протоколов HDMI относят:

1. Standard Cable. Передает видео с предельным разрешением в 720 и 1080р. Предназначен для любого типа домашней бытовой техники с не высокими требованиями по параметрам. Например, для подключения DVD плеера, спутникового ТВ, плазменной или ЖК панели.
2. Standard Cable with Ethernet. Идентичный первому вариант, но поддерживающий двунаправленный канал передачи сведений Ethernet HDMI (интернет) со скоростью до 100 Мбит в секунду. С его помощью можно получать высокоскоростное подключение к сети и раздавать сведения другим подключенным приборам. Он полностью поддерживает технологию Audio Return Channel или звуковой реверсивный канал, что позволяет воспроизводит аудиофайлы без вспомогательных проводов..
3. High Speed Cable более широкий вариант, чем два предыдущих. Он передает видео с полномасштабным разрешением 1080р и поддерживает новый протокол вещания 4К (4096 на 2160). Технология Audio Return Channel с Deep Color и 3D позволяет воспроизводить все форматы видео. Разработан данный кабель для подключения высококачественных устройств, серии Bluray и HDD-плееров. Однако, кабель Displayport лучше такого HDMI для игр, потому что частота обновления не выше 24 Гц.
4. High Speed Cable with Ethernet поддерживает все перечисленные технологические решения, что и предыдущий третий тип. Но дополнительно обеспечивает подключение к Интернету со скоростью до 100 Мбит в секунду.

Все четыре перечисленных интерфейса поддерживают технологию ARC или реверсивный звуковой канал, позволяющий подключать цифровое телевидение без дополнительных проводов для трансляции звука. Длина кабеля зависит от материала изготовления: CAT 5 или 6 транслирует сигнал на расстояние до 50 м, коаксиальный – до 90 м, оптоволоконный – более 100 м.

Сферы применения

Внешне HDMI кабель – провод с двумя прямоугольными разъемами по краям. Их размер зависит от типа интерфейса. Чаще всего сторона, которая подключается к ПК или ТВ больше, чем вход для цифровой приставки или DVD.

К основным сферам применения HDMI кабеля в отличие от дисплейного порта относят:

1. Подключение цифрового телевидения через ресивер, спутниковую приставку.
2. Подключение персонального компьютера, ноутбука к ТВ.
3. Соединение монитора и системного блока.
4. Присоединение игровой консоли, музыкального центра, домашнего кинотеатра к ТВ.

При наличии USB-переходника через HDMI интерфейс можно подключить смартфон или планшетное устройство к монитору ПК или телевизору.

Количество подключаемых устройств

Каждый HDMI проводник передает только один видеопоток, один аудио. Поэтому и подключить можно только одно устройство к другому. Это подходит для соединения цифровой приставки и ТВ. Но вот для игровых модулей, где применяется сразу несколько дисплеев, лучше выбрать дисплейный порт.

Что такое DVI-выход?

Популярный разъем, известный как DVI-выход (Digital Visual Interface) предназначается для качественной передачи изображения (видео) на различные приборы цифрового типа. Как правило это проекторы, мониторы и телевизоры.

Разработала данный видеоинтерфейс компания DDWG. Часто в интернете можно найти расшифровку этих английских букв DVI в следующем виде — цифровой видео интерфейс. Эти слова более понятны для многих пользователей, которые только начинают узнавать мир компьютерной и остальной техники. Данный разъем имеет определенный цвет и форму, благодаря чему его довольно просто отличить от других выходов. Подключение прибора к самой разной технике происходит довольно просто, не требуя обязательных профессиональных умений и навыков.

История DVI разъема

В 1999 году компания Digital Display Working Group официально представила абсолютно новый на тот момент стандарт на интерфейс под названием Digital Visual Interface (DVI). Его разработкой занимались ведущие специалисты из IBM, Intel, Fujitsu и других известнейших корпораций, которые пришли в DDWG с одной целью — создать по-настоящему инновационный интерфейс для передачи цифрового видеосигнала на мониторы и прочие средства вывода изображения.

Появление DVI ознаменовало закат эпохи VGA, который за 10 лет морально и физически устарел. Это позволило не только улучшить качество контента, но и значительно повысить разрешение дисплеев. Примечательно, что DVI-разъемы актуальны и по сей день, хотя уже сейчас существуют серьезные соперники, которые постепенно вытесняют «ветерана».

Особенности DVI

Что касается DVI, то он использует формат данных, который базируется на технологии PanelLink. Речь идет о передаче информации, которая происходит последовательно, а также изначально реализованной компанией Silicon Image. Тут применяется технология TMDS, когда передача сигналов происходит дифференциально, чтобы максимально снизить перепады касательно уровней. Задействованные каналы в числе трех, передают видеосигнал со скоростью до 3,5 Гбит в секунду. Если используется кабель до 10 метров в длину, то можно передавать картинку в формате FHD (1920 на 1200 точек). Когда применяется более длинный соединительный кабель, тогда разрешение «урезается» до HD-формата.

В некоторых ситуациях может быть задействован канал Display Data Channel (DDC). С его помощью получится передать важную информацию о дисплее непосредственно самому процессору, который установлен в источнике сигнала. Сюда входят все подробные данные, касающиеся характеристик прибора. Речь идет о марке, дате производства, модели, размере и разрешении дисплея. Источник будет учитывать эту информацию, отправив сигнал с оптимальными настройками для конкретного экрана. Если источник не получает нужные данные, то возможна блокировка TMDS-канала.

Есть поддержка HDCP, которая является продвинутой системой защиты. Она реализована и в более продвинутом интерфейсе HDMI. Можно устанавливать разнообразные уровни защищенности контента, отталкиваясь от собственных потребностей. Основной принцип работы HDCP — подключенные при помощи DVI приборы обмениваются паролями между собой. Так и происходит внутреннее шифрование.

Нужно отметить, что DVI-разъем способен передавать исключительно изображение. Что касается звука, то не передается в данном случае. Поэтому необходимо позаботиться о соответствующих каналах. Примечательно, что сегодня для определенных видеокарт существуют специальные переходники, которые дают возможность одновременно передавать звук и картинку.

Когда использовать адаптеры?

Используйте только тогда, когда действительно необходимо. Хотя для большинства разовьем существуют адаптеры-переходники на другие разъемы, следует внимательно относиться к ним, так как эти дополнительные соединения могут вызывать такие проблемы, как мерцание изображения, потеря видеосигнала или ошибки HDCP. Даже если все будет работать идеально, вы будете ограничены использованием стандартов более медленных портов.

Для адаптеров DisplayPort доступны, как активные, так и пассивные версии, когда у дисплея нет соответствующих портов. В таких ситуациях предпочтительнее активные адаптеры, поскольку они обеспечивают полную поддержку таких дисплейных конфигураций, как установка трех мониторов, хотя, если вы не планируете использовать боле двух мониторов за раз, то вы можете сэкономить несколько долларов, купив пассивный адаптер. Надеюсь теперь вы понимаете что лучше HDMI или DisplayPort для игр, и знаете какой разъем выбрать для своего компьютера.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Один из самых частых вопросов при подключении монитора к компьютеру — это разобраться с многообразием разъемов, сделать правильный выбор кабеля, чтобы все работало (особенно сложно, если на мониторе имеется сразу несколько интерфейсов) . То ли дело раньше, есть один VGA везде: все просто и понятно . Но со временем (после появления мониторов с высокими разрешениями), его возможностей стало недостаточно, и стали выходить новые интерфейсы.

Вообще, сейчас на мониторах чаще всего можно встретить интерфейсы DVI, Display Port или HDMI. Причем, они все в свою очередь подразделяются еще на несколько видов (если можно так сказать). Еще сложнее обстоит дело, если на мониторе одни интерфейсы, а на ПК совсем другие. Немудрено и запутаться.

В этой статье попробую «разобрать» весь этот клубок, и ответить на типовые и наиболее частые вопросы по этой проблеме.

И так, ближе к делу.
