Как выбрать счетчик электроэнергии

Параметры выбора счетчика электроэнергии

Иногда возникает вопрос, как выбрать счетчик электроэнергии по току, решение довольно простое – читаем далее. Однофазные счетчики применяются в основном для запитки
квартир, частных домов и небольших офисных и торговых помещений. Номинальная
мощность таких сетей находится в пределах 3-7кВт (максимальное значение
приводится для квартир с электропечами) при напряжении 220в. Учитывая, что 1кВт
мощности соответствует току цепи, приблизительно равному 4,5А, получаем ток, на
который должен быть рассчитан прибор учета в 13-32А. Ток, на который рассчитан
счетчик, должен быть не меньше расчетного.

На передней панели любого электросчетчика, даже если у вас
утерян паспорт на него, всегда указаны его основные характеристики, в том числе
номинальный и максимальный ток, например: 5-40А, что означает, номинальный ток
составляет 5 ампер, максимальный соответственно 40.

До 1 июля 1997 года для учета электроэнергии существовал стандарт
2,5. Это означало, что точность электросчетчика, а именно измерения расхода
электроэнергии составляла 2,5%. После этого времени на использование таких
приборов наложен запрет, и введен новый стандарт 2.0. Для установки в квартиру
прибора, обладающего такой погрешностью вполне достаточно. Электронные счетчики
же выпускаются с точностью измерения до 0,5%, что тем более соответствует
современным требованиям.

Критерии выбора трёхфазного электросчётчика: на что обратить внимание при покупке

Приобретение подобного оборудования – довольно ответственное мероприятие. Ведь шутки с электричеством могут закончиться весьма плачевно

Поэтому стоит тщательно изучить все нюансы, на которые следует обратить внимание. Основной критерий – это качество продукции и его стоимость

Не стоит обращать внимание на прибор учёта электроэнергии, цена которого значительно ниже, чем у других моделей. Корпус прибора должен быть выполнен аккуратно. Торчащие по швам излишки пластика, как и его неравномерный цвет, должны насторожить покупателя. А приобретать электросчётчики нужно только в проверенных специализированных магазинах.

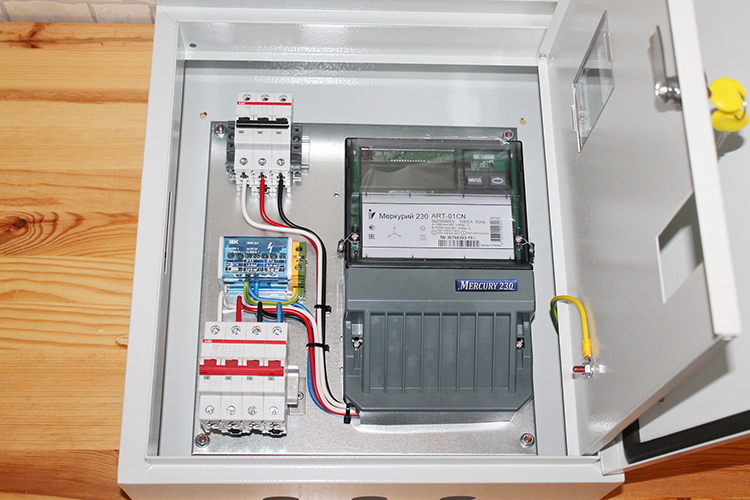

В частных домах можно собрать трёхфазный щит довольно аккуратноФОТО: drive2.ru

Что касается технических характеристик, то основное внимание необходимо обратить на два параметра – тип работы прибора и его конструктивное исполнение

Разделение электросчётчиков по типу работы

Выбор между аналоговым или электронным прибором учёта электроэнергии остаётся полностью за потребителем. Конечно, первый вариант является более простым и, как следствие, имеет меньшую стоимость. Однако впоследствии расходы по счетам могут быть выше по причине отсутствия возможности учёта с разделением тарифов.

Электронные модели на сегодняшний день более востребованы. Они позволяют экономить средства на разнице стоимости электроэнергии в дневное и ночное время. Переплатив при покупке, пользователь получает возможность платить меньше впоследствии. Но если планируется установка прибора учёта на подачу электроэнергии в помещение, где все работы производятся только днём, то многотарифное оборудование устанавливать будет невыгодно и даже убыточно.

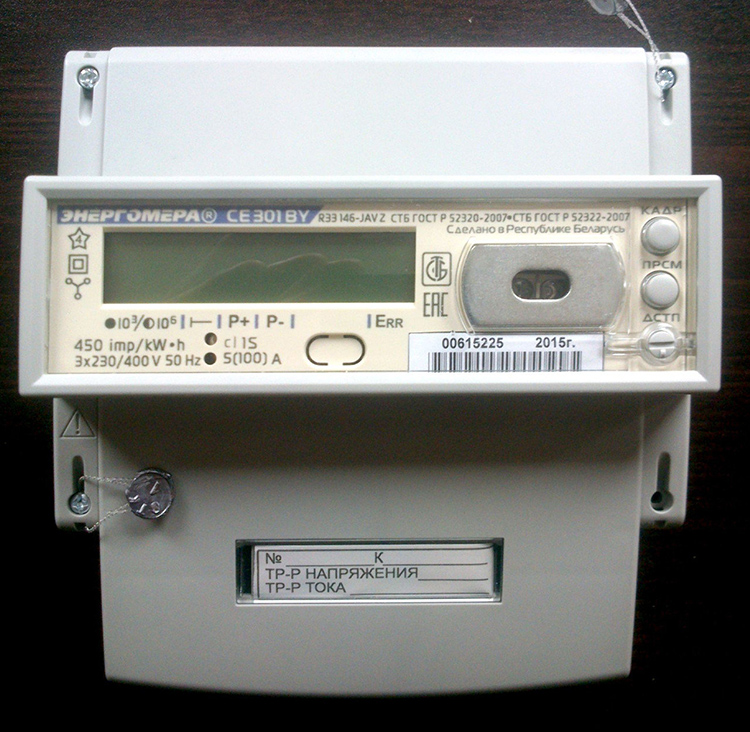

Многотарифный счётчик «Энергомера»ФОТО: shuchin.deal.by

Конструктивное исполнение электросчётчиков: особенности некоторых моделей

Не все знают, что трёхфазные счётчики электроэнергии могут включаться в цепь по-разному. В бытовых электросетях, где нагрузки не слишком велики, используются приборы учёта прямого включения. Это привычная всем коммутация, при которой питание проходит непосредственно через счётчик.

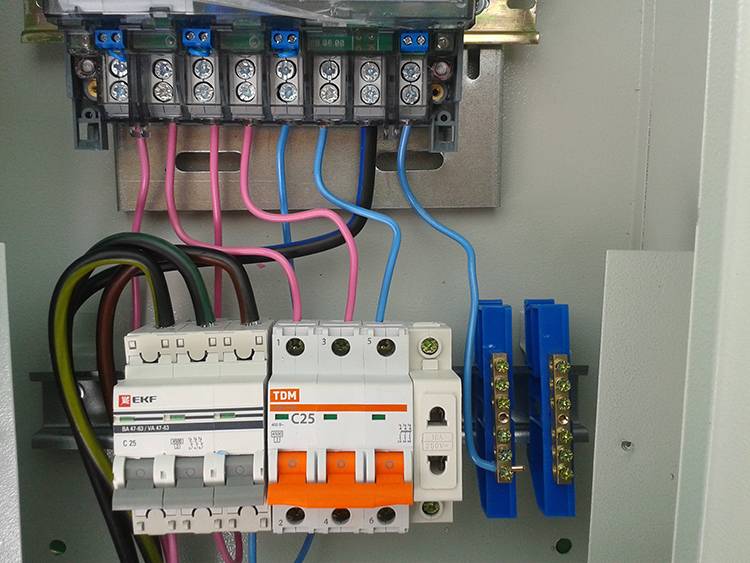

Прямое включение электрического счётчикаФОТО: pro100electrik.ru

На предприятиях, где нагрузка бывает очень высока, используют приборы учёта косвенного включения. Их коммутация отличается. Для того, чтобы подключить такой электросчётчик, на токоведущие шины устанавливаются катушки трансформаторов, от которых провод уже идёт на сам прибор учёта. Таким образом, счётчик электроэнергии напрямую не контактирует с токоведущим проводником.

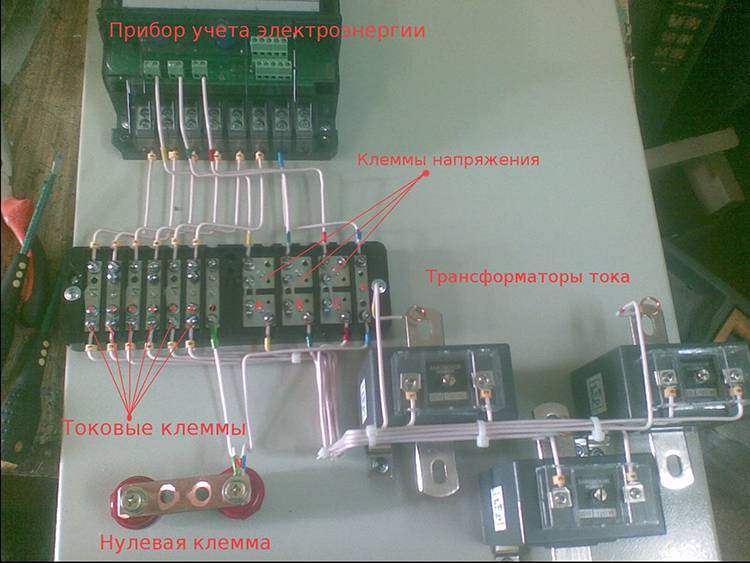

Косвенное включение счётчикаФОТО: eraelektro.ru

Требования постановления 442 о замене счетчиков электроэнергии

Постановление 442 направлено на усиление контроля за рынком продажи электроэнергии. Документ повышает требования к классу точности приборов учета, используемых в квартирах и частных домах гражданами РФ.

Установленадлительность межпроверочного интервала равная шести годам. Если прибор учета не соответствует определенным требованиям, после первой же поверки будет вынесено предписание о его замене.

Такие нормативные требования направлены на повышение уровня безопасность при потреблении электроэнергии. При этом замена счетчиков должна производиться за счет потребителя. Такое требование установлено статьей 221. В некоторых случаях замена может быть произведена за счет средств муниципальной службы, о чем стоит узнать у представителей организации энергосбыта.

Постановление 442 определяет порядок замены приборов учета

Сроки эксплуатации электросчетчика в квартире

Эксплуатационный срок службы отражается в техпаспорте конкретного прибора. При соблюдении рекомендаций производителя и правильной настройке любой счетчик будет правильно подсчитывать количество израсходованной электроэнергии. Именно поэтому на протяжении всего срока эксплуатации электросчетчика в квартире отражаемые на табло значения можно считать достоверными.

Современные устройства способны прослужить 25÷30 лет. В техническом паспорте отображается дата первой поверки, которая выполнялась на заводе-производителе. Отсчет производится с данной даты. По истечении срока службы счетчик подлежит обязательной замене.

Плановая поверка прибора зависит от его класса точности. Если прибор:

• первого либо второго класса, поверка производится каждый 16 лет. При обнаружении нарушений эксплуатации либо превышении погрешности выше нормативного значения оборудование подлежит замене. После повторной проверки через 32 года с начала эксплуатации наступает срок замены электросчетчика в квартире;
• класс точности 2,5. Замена производится после ближайшей поверки.

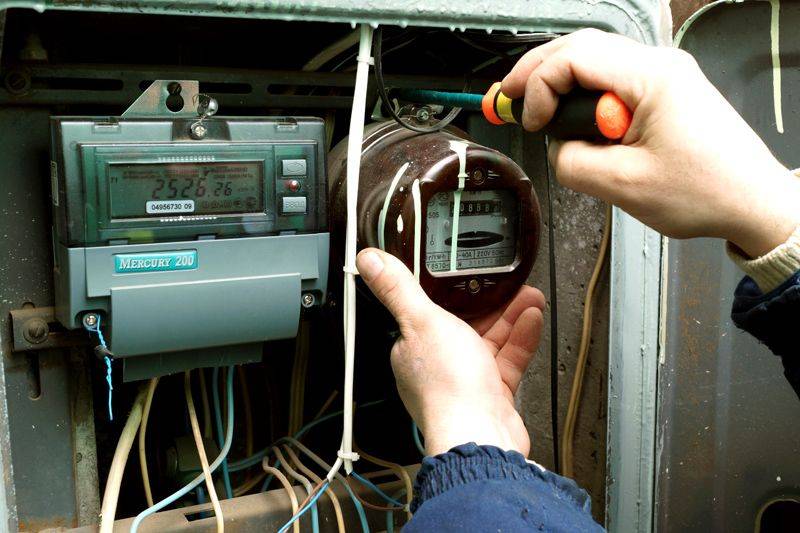

Счетчики с точностью 2,5 подлежат обязательной замене

Список документации для замены электросчетчика

Процедура замены прибора учета в многоквартирном доме включает следующие этапы:

• подача заявления в организацию энергосбыта;
• подготовка необходимого пакета документов;
• составление акта;
• поверка электросчетчика;
• опломбирование счетчика с составлением соответствующего акта.

В заявлении следует привести следующую информацию:

• дату и место, где оформляется документ;
• имя и контактная информация заявителя;
• адрес, по которому располагается прибор учета;
• требований к типу и характеристикам нового счетчика электроэнергии. Если в дом подведено напряжение 380 В, потребуется трехфазный двухтарифный счетчик, позволяющий производить учет потребленных киловатт по двум тарифам;
• номер и дату заключения договора электроснабжения.

Как поменять счетчик электроэнергии в квартире? Предоставить стандартный пакет документов, в который входит:

• документ, подтверждающий личность собственника квартиры.
• если подачу заявления осуществляет другое лицо, вместе с документом, подтверждающим личность, предоставляется доверенность, оформленная по всем правилам;
• паспорт, в котором отмечена информация о месте регистрации.

Полученные документы анализируются представителями энергосбыта. Если выносится положительное решение, в момент, когда будет производиться установка счетчиков электроэнергии в квартире, составляется акт замены, который будут должны подписать исполнитель и заявитель. В нем приводится:

• адрес, по которому будет производиться замена прибора учета;
• место установки;
• технические характеристики счетчика, который подлежит замене (тип, номер, дата производства, текущие показания);
• технические характеристики нового счетчика;
• дата установки;
• информация об организации энергосбыта, сотрудники которой производили замену.

Для замены следует подготовить пакет документов

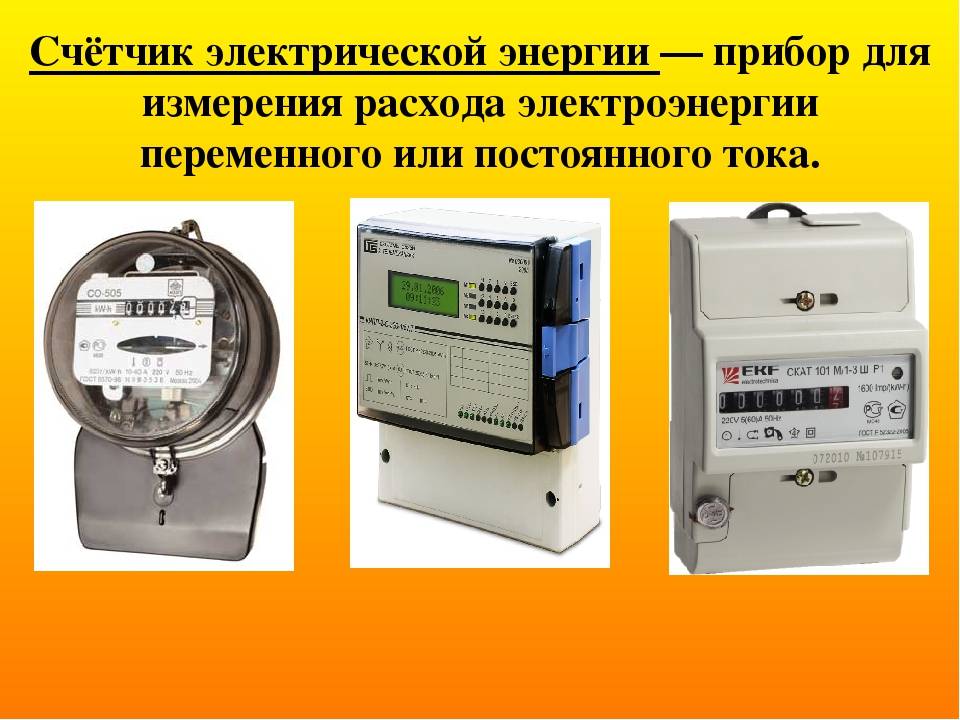

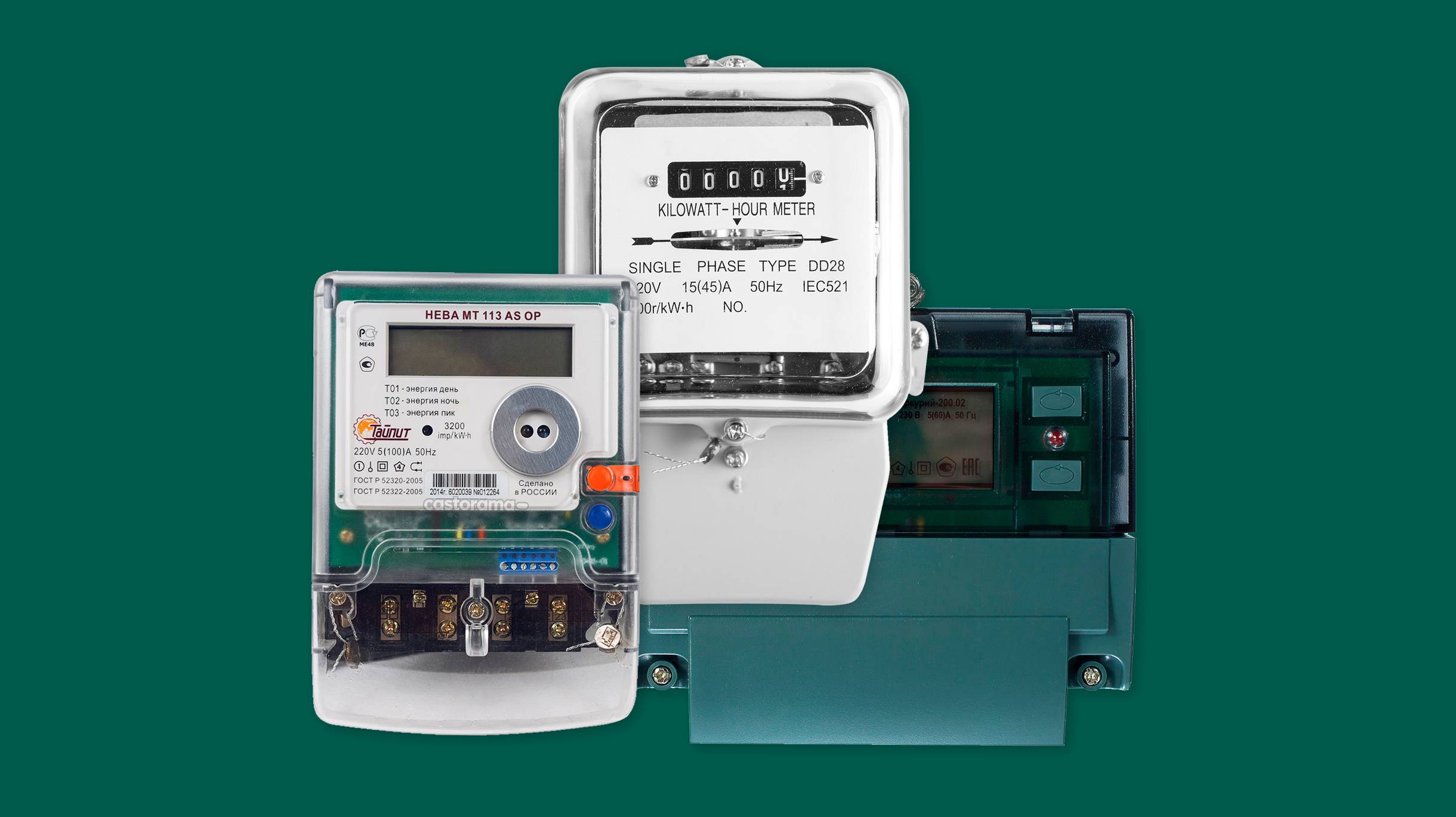

Виды и типы приборов

Счетчики электрической энергии разделяют на типы и виды по разным признакам. Среди них: конструкция, количество фаз и тарифов.

Индукционные и электронные

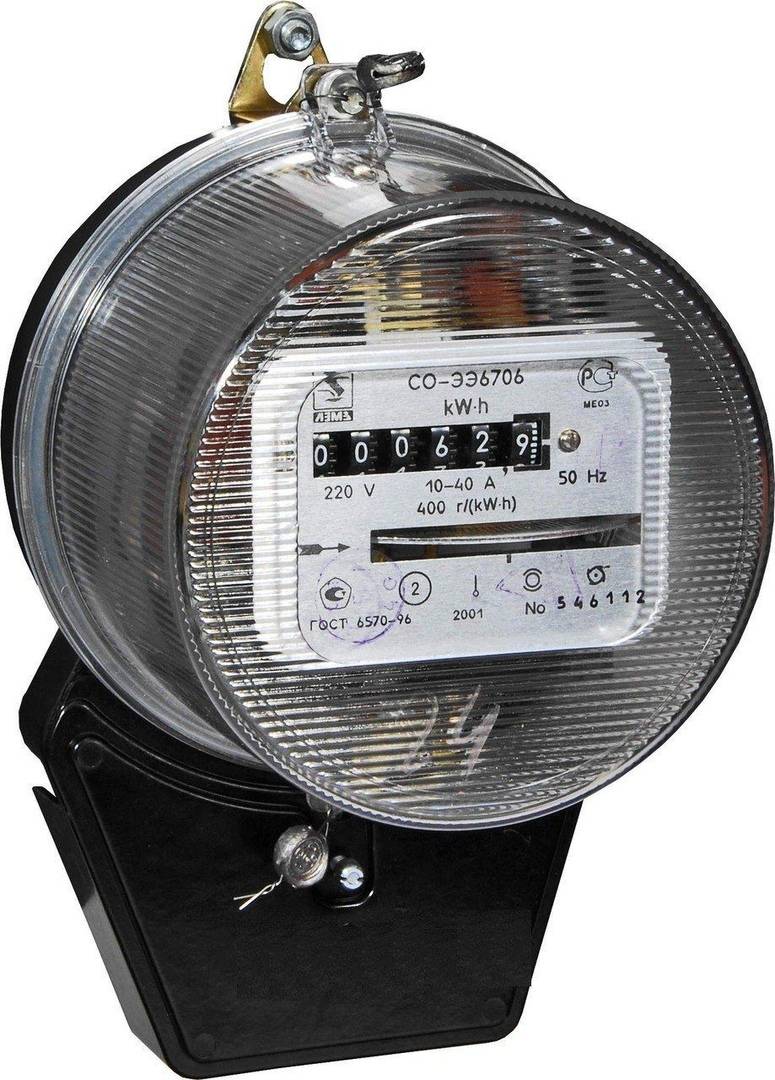

Индукционные счетчики знакомы каждому. Раньше они стояли везде, этот тип прибора разработан давно. Выглядит он как дисковый аппарат. Через такой счетчик проходит электричество, образуется магнитное поле, а из-за этого уже диск производит обороты. Каждый поворот диска равен определенному количеству потребленной электроэнергии. Главное преимущество такого устройства заключается в его надежности – они могут исправно работать до тридцати лет! Но есть и большой недостаток: погрешность измерений очень высока.

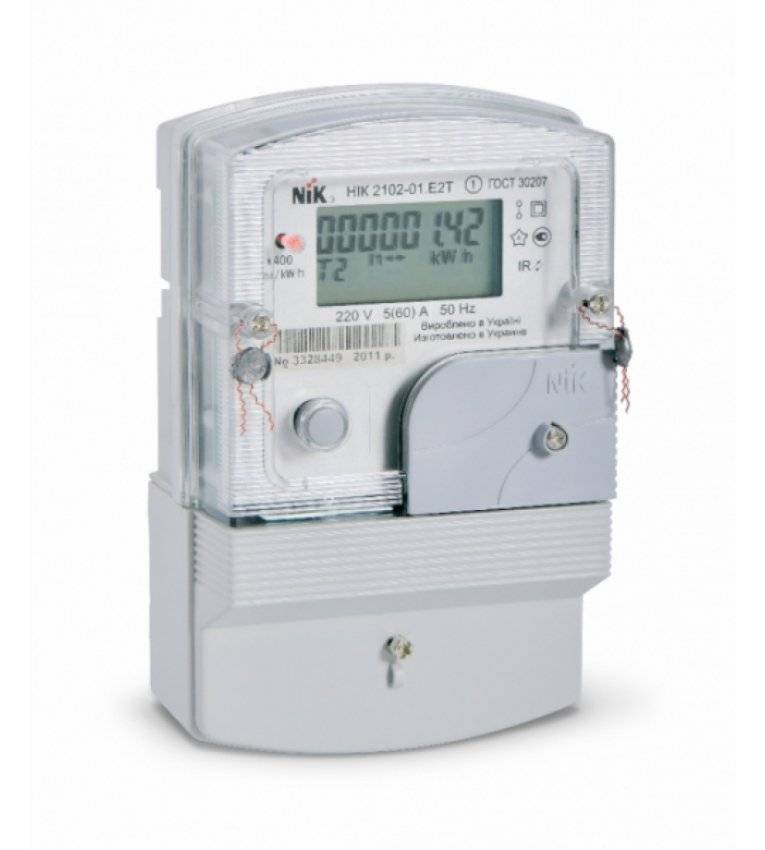

Электронные счетчики появились совсем недавно. Они измеряют расход электричества напрямую и могут хранить данные или передавать их. Такие приборы в разы точнее индукционных, учитывают самую минимальную нагрузку.

Однотарифные и многотарифные

Индукционный счетчик может работать только на одном тарифе. А вот при покупке электронного счетчика можно выбрать многотарифный прибор. В этом случае регистратор будет считать электроэнергию в зависимости от времени: по дневному или ночному тарифу.

Это удобно, потому что стоимость электроэнергии днем и ночью различается. Поэтому потребитель с двухтарифным счетчиком может включать на ночь обогреватель, а заплатить за электричество меньше.

По количеству фаз — однофазные и трехфазные

Электросчетчик может подходить для однофазных сетей 220 В или для трехфазных 380 В. Перед покупкой обязательно нужно уточнить, какая сеть используется в вашем доме.

Советы по выбору счетчиков в частный дом

Не каждый хозяин частного дома может самостоятельно выбрать именно тот прибор, который ему нужен. В таких случаях рекомендуется обратиться за помощью к специалистам, которые помогут не только сделать правильный выбор, но и выполнят все работы по монтажу электросчетчика.

В первую очередь электросчетчик должен быть экономичным и потреблять минимальное количество электроэнергии. Большое значение имеет надежность работы и простота монтажа. Период между поверками, указанный на счетчике, должен быть достаточно продолжительным. Для электросчетчика считается очень важным такой фактор, как его бесшумная работа и удобство в эксплуатации.

При выборе счетчика электроэнергии в частный дом, многие хозяева предпочитают воспользоваться электронными приборами, оборудованными дисплеем и встроенной памятью. Конструкция счетчика выбирается в зависимости от количества фаз. К однофазному счетчику подключается два провода, а к трехфазному – три или четыре проводника. По мнению специалистов, лучше всего использовать многотарифные приборы. Они автоматически переключаются на удешевленные ночные тарифы, позволяя экономить значительные денежные средства.

Как правильно снимать и считать показания счетчика электроэнергии

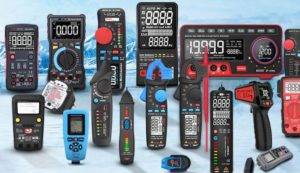

Топ лучших мультиметров

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Однофазные автоматические выключатели: Как выбрать автомат, характеристики, таблица мощности

Трехфазные и однофазные ограничители мощности

ТОП популярных моделей

Рассмотрим наиболее популярные модели приборов учета электроэнергии. Все они имеют необходимые сертификаты и лицензии.

Однофазные однотарифные

Нева 103 1SO. Напряжение 220-230 вольт, сила тока 5/60 ампер. Работает при температурах от -40 до +60 °С. Первый класс точности. Межпроверочный интервал 16 лет. Устанавливается такой прибор легко, так как монтаж осуществляется с помощью DIN-рейки. Модель имеет небольшие размеры, но при этом показания счетчика легко считываются – цифры хорошо видны. Срок службы такого аппарата до 30 лет.

Меркурий 201.8. Это электронный счетчик с жидкокристаллическим экраном. Имеет первый класс точности, напряжение 220-230 В., сила тока от 5 до 80 ампер. Диапазон допустимых температур от -45 до +75 °С. Работает при высокой влажности 90%. Есть подсветка экрана. Монтаж прибора производится на DIN-рейку. Межпроверочный интервал — 16 лет, а срок службы – 30 лет.

Однофазные многотарифные

Энергомера CE102M S7 145-JV. Аппарат имеет высокую устойчивость к механическим и электромагнитным воздействиям. Класс точности 1, напряжение 230-220 вольт, сила тока 5-60 ампер. Можно подключить до четырех тарифов. Показания видны даже при обесточивании. Между регулярными поверками 16 лет.

Меркурий 200.02. Класс точности 1,0, может вести учет четырех тарифов. Напряжение 220-230 В, сила тока 5-60 А. Работает при температурах от -40 до +55 °С. Можно регулировать нагрузку и контролировать потребляемое электричество. Производитель дает 3 года гарантии на эту модель, а срок службы оценивает в 30 лет. Проверки необходимо осуществлять раз в 16 лет.

Трехфазные счетчики

Энергомера СЕ300 R31 043-J. Класс точности 1. Можно подсоединять через трансформатор. Напряжение у этой модели 230-400 вольт, сила тока 5-60 ампер. Работает при температуре -40 – +60 °С. Может вести учет в двух направлениях, прост в эксплуатации. Межпроверочный интервал 16 лет.

Меркурий 231 АМ-01. Этот счетчик есть как и в однотарифном, так и в многотарифном варианте. Имеет первый класс погрешности, напряжение 230-400 вольт, сила тока 5-60 ампер. Межпроверочный интервал 10 лет. Гарантия от производителя 26 месяцев. Коридор температур для работы прибора: от -40 до +55 °С. Крепить такой аппарат нужно с помощью рейки.

Электрический счетчик следует выбирать исходя из места установки. Перед покупкой лучше все рассчитать, потому что правильно подобранный аппарат может помочь существенно сэкономить на электроэнергии. А неправильно подобранный, в свою очередь, может оказаться бессмысленной тратой денег.

Обзор трехфазного электросчетчика марки Меркурий 230

Как поменять счетчик электроэнергии в квартире или частном доме?

Обзор однофазного электросчетчика Меркурий 201 — схема подключения

Что делать если остановился или сломался электросчетчик в квартире?

Поверка электросчетчика: срок поверки и межповерочный интервал

Как выполняется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие

Правила, которые подскажут, какой электросчетчик выбрать и почему

Бывает сложно сразу решить, какой выбрать электросчетчик для своего дома или квартиры, чтобы он смог эффективно справиться с возлагаемой задачей. В этом случае можно воспользоваться стандартными правилами, предполагающими выбор модели по основным характеристикам. Внимания заслуживает фазность, точность, количество тарифом и номинальная сила тока.

Процесс выбора может затянуться, если не знать определенных нюансов

Выбор электросчетчика для квартиры по количеству фаз

Производители предлагаю одно- и трехфазные счетчики. Выбор следует делать с учетом типа проводки. Как правило, для квартиры приобретаются однофазные электрические счетчики.

Для квартиры подойдет однофазная модель

Определить количество фаз можно по количеству электролиний, подходящих к прибору учета. Если их две – проводка однофазная, четыре – трехфазная. У однофазных счетчиков электроэнергии четыре клеммы: для подвода и отвода фазы и нуля. У трехфазных – восемь: по четыре для входа и выхода.

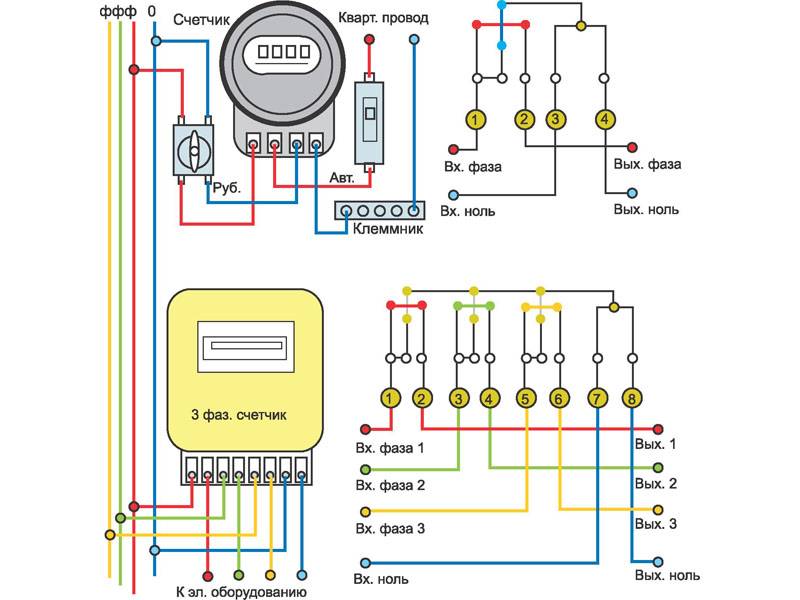

У одно и трехфазных счетчиков различное количество клемм

Решая, какой электросчетчик лучше поставить в частный дом, следует задумать о необходимости подключения специального оборудования. Для работы многих станков может потребоваться трехфазная сеть. В такой ситуации лучшим решением станет двухтарифный трехфазный счетчик. Конечно, если есть возможность дифференцированного учета расхода электроэнергии.

Какой класс точности должен быть у электросчетчика

Присваиваемый счетчику класс точности соответствует той максимальной погрешности в процентах, с которой может работать прибор учета. Действующие в настоящее время нормативы устанавливают, что у счетчиков, используемых в бытовых целях, ограничивается 2. Если раньше допускалась установка оборудования с классом точности 2,5, то в настоящее время такие приборы не выпускаются и не ремонтируются.

Выбирая подходящую модель, стоит обратить внимание на современной оборудование, у которого класс точности составляет 0,5; 1,0 либо 2,0. Здесь стоит сразу определиться, какой счетчик электроэнергии лучше для квартиры

Цена первого будет выше, чем у остальных. Зато его показания будут более точными, и можно не опасаться, что через некоторое время после выхода в свет нового постановления потребуется замена электросчетчика.

Класс точности приведен в кружочке

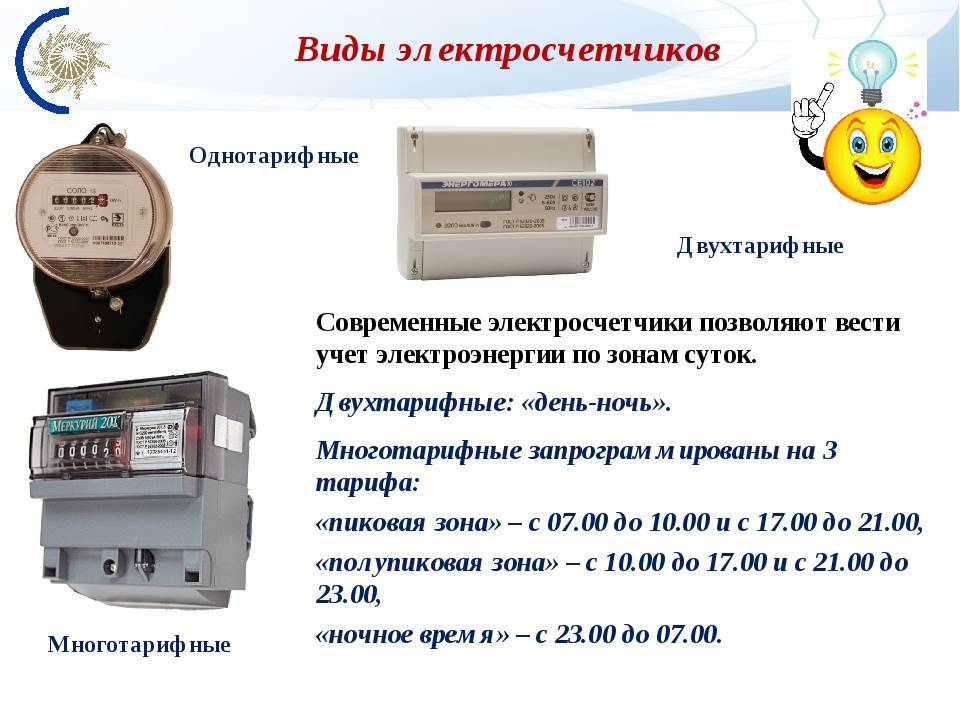

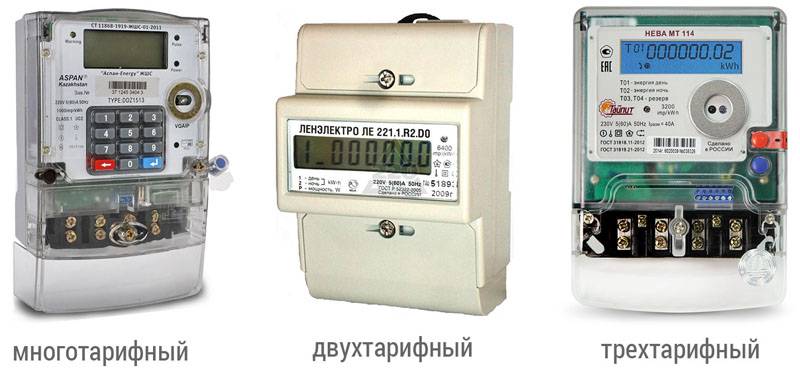

Какой поставить счетчик на электроэнергию по количеству тарифов?

Современные модели могут быть:

1. Однотарифными. Цена киловатта никак не связана со временем суток. Все индукционные модели являются однотарифными.
2. Двухтарифными. При расчете используются два тарифа: дневной (с 7 до 23 часов) и ночной (с 23 до 7 часов).
3. Многотарифными. Ночной тариф сохраняется, а дневной делиться на несколько периодов: два пиковых и один полупиковый.

Как выбрать электросчетчик для квартиры по количеству тарифов? Узнать, у организации энергосбыта о возможности учета электроэнергии по нескольким тарифам. При отсутствии технической возможности для многотарифного учета установка любой другой модели вместо однотарифной может оказаться нецелесообразной. Учитывая, что за покупку такого оборудования придется заплатить намного больше.

При установке многотарифной модели может оптимизировать свои расходы

Типы счетчиков электроэнергии по силе тока

У каждого счетчика есть свое значение максимальной силы тока. Приборы рассчитаны на определенный диапазон силы тока. У однофазных моделей он составляет 5 – 80 А, у трехфазных – 50 – 100 А.

Прибор учета с номинальным током 5 – 80 А

Многотарифный жки — экономный

Данный однофазный тип счетчика предназначен для экономии средств на киловатты, потраченные в ночное время (после 23:00). Энергомера СЕ 102 MR5 или СЕ 102М S7, Нева МТ114 – приборы, которые являются универсальными моделями. Положительные стороны:

• широкие опциональные возможности: наличие индикатора, отображающего количество киловатт за сутки, месяц, даже при обесточенной сети;
• надежная защита в блоке памяти, которая препятствует внесению изменений;
• компактность, легкость перепрошивки, долговечность (около 16 лет).

К недостаткам относят качество сборки, что проявляется достаточно редко.

Выбираем характеристики

Кроме типа прибора учета придется подумать еще и о технических характеристиках. В большинстве случаев их набор стандартен, но бывают и исключения.

Какой счётчик электроэнергии лучше поставить в квартире или доме зависит от многих факторов

Способ монтажа: на дин-рейку или болты

Счетчики электроэнергии выпускаются с двумя видами крепления — на дин-рейку и на болты. Болтовое крепление считается более надежным, так как счетчик сложнее сдвинуть. Так крепят счетчики в основном в электрощитах частных домов, расположенных на улице или в подъездах многоквартирных домов.

Способ крепления счетчика электроэнергии

Если счетчик находится внутри дома, в индивидуальном боксе или квартирном электрическом шкафу, чаще выбирают прибор с креплением на дин-рейку. Этот способ намного проще при монтаже и демонтаже.

Все сказанное выше не означает, что в подъезде нельзя установить электросчетчик на дин-рейку. Можно. Даже если ее нет, прикрутить ее — дело нескольких минут. Потому выбор тут неочевиден.

Класс точности

Согласно последним постановлениям класс точности счетчика электроэнергии должен быть 2,0 или ниже. Потому все приборы учета с классом 2,5 и выше подлежат замене. При покупке смотрите, чтобы в маленьком кружочке недалеко от табло стояла цифра 2,0 или меньше.

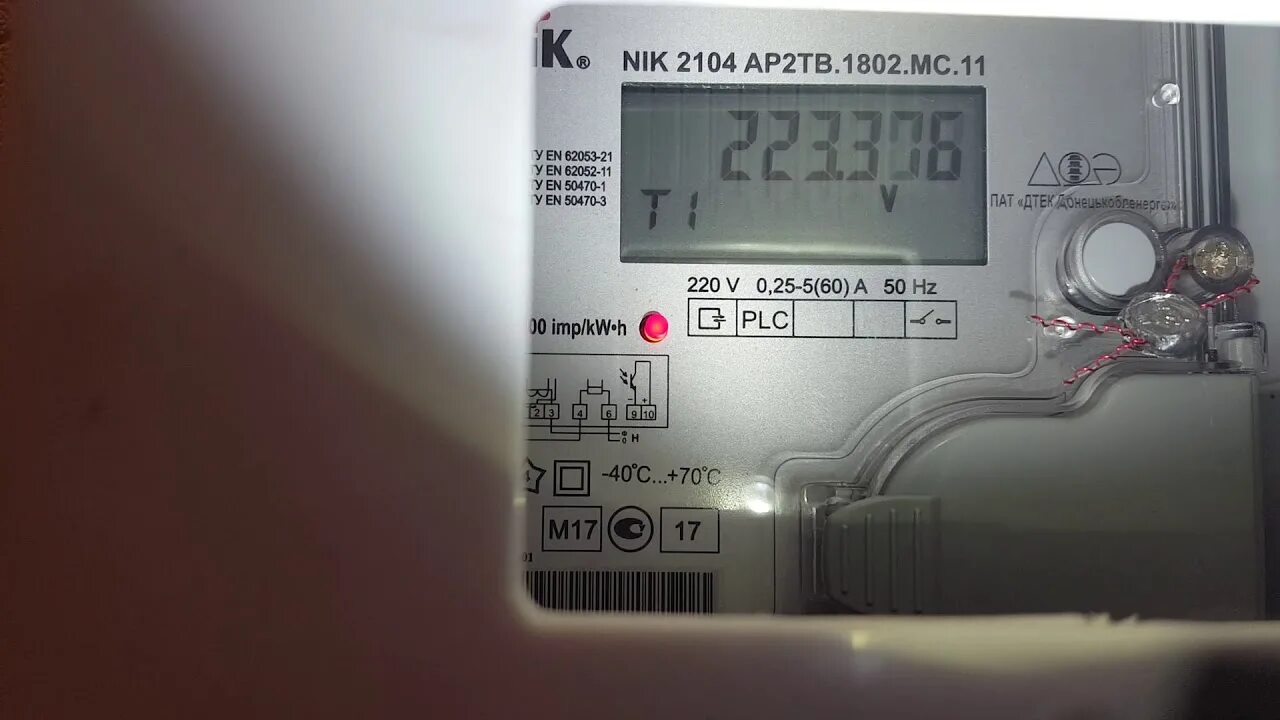

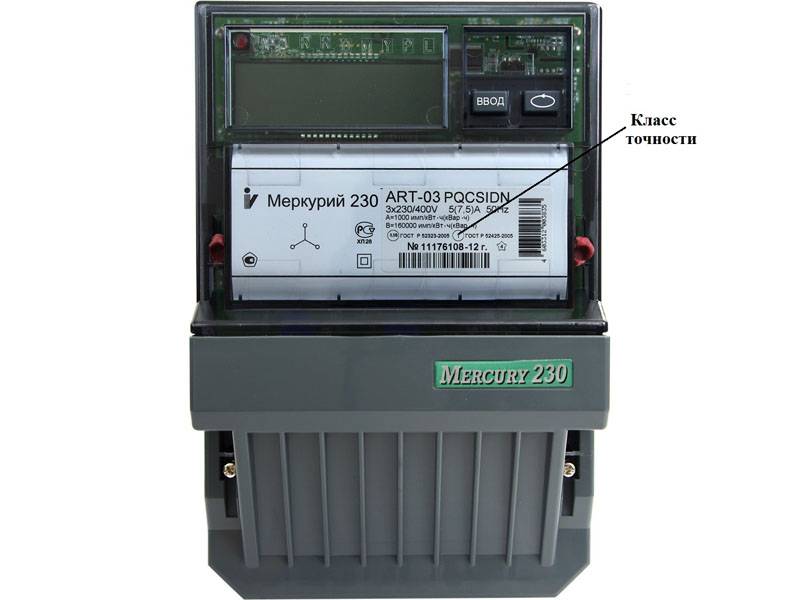

Где искать класс точности электросчетчика

Какой счётчик электроэнергии лучше поставить в квартире? С классом точности 2,0 или ниже? В данном случае лучший вариант — максимально возможный, то есть класс точности 2.0.

Этот показатель отображает чувствительность прибора при учете малых токов. Что это значит? Большинство современной техники не выключается, а находится в состоянии ожидания, потребляя при этом очень небольшое количество электроэнергии. То есть, фактически, потребление идет круглосуточно. Так вот, класс точности, отображает чувствительность при регистрации вот таких токов. И чем меньше будет чувствительность, тем меньше будут счета.

Дата выпуска и госповерки

Дата выпуска важна, так как в ПУЭ написано, что при принятии на баланс (пломбировке) на счетчике электроэнергии должны стоять пломбы с датами поверки:

• не ранее двух лет, если сеть однофазная;

• не ранее года, если сеть трехфазная.

А поверка происходит сразу после выпуска, о чем делается отметка в паспорте и ставятся пломбы с датой поверки. Если купить «просроченный» счетчик, придется его поверять снова. При этом, платить за поверку и за отсутствие прибора учета. Итак, при покупке счетчика, смотрите дату поверки, проверяете четкость оттиска на пломбах.

Токовая характеристика

Один из самых важных параметров — токовая нагрузка, на которую рассчитан прибор учета электроэнергии. В современном жилище имеется намного больше электроприборов чем раньше. Причем их количество все время растет. Частично спасает только то, что в борьбе за покупателя производители стараются сделать технику более «экономной» а также то, что вся она одновременно не включается. Желательно чтобы прибор учета имел токовую нагрузку не меньше фактической нагрузки. Или придется следить за очередностью включения электроприборов.

Токовая нагрузка электросчетчика отображается в паспорте и на корпусе

Для определения токовой характеристики счетчика электроэнергии можно пойти несколькими путями:

1. Ориентироваться на «средние» нормы.
   • Для любой квартиры и небольшого дома, подключенных к однофазной сети, 50-60 Ампер хватит на всю технику и еще останется солидный запас.
   • Для домов или квартир, подключенных к трехфазной сети, максимальная токовая нагрузка берется порядка 100 А.
2. Узнать в УК или ЖЭК, посмотреть в проекте электрификации, на сколько ампер рассчитан ввод. Это и будет требуемая токовая характеристика (можно с небольшим запасом). Брать счетчик с большей максимальной нагрузкой не имеет смысла — стоят они значительно дороже. Это — самый правильный способ.
3. Посчитать токовую нагрузку всех электроприборов в доме, добавить запас «на развитие» (покупку новой техники).

Тут тоже понятно, какой счётчик электроэнергии лучше поставить в квартире или доме — с чуть большей токовой нагрузкой, чем есть на сегодняшний день.

Однотарифный ОУ

ЦЭ680 от компании «Энергомера», Меркурий 231АМ-01 и Нева 303-306 от фирмы «Инкотекс» считаются наилучшими однотарифными устройствами, крепящимися на DIN-рейку. Учет электроэнергии ведется динамично в системе АСКУЭ и самостоятельно.

Достоинства:

• светодиодный индикатор;
• легкая установка, простота использования;
• небольшой вес и габаритные размеры;
• высокий класс точности – всего 1% погрешности;
• стандартизирован, надежен.

Согласно инструкции, каждый из счетчиков, исполняет свою работу в полном объеме, без сбоев. Его недостатками можно считать небольшой период между поверками – всего 10 лет.

Как выбрать электросчетчик

Как выбрать счетчик электроэнергии, способный прослужить несколько десятилетий? Стоит выбрать тип прибора, разобраться с количеством тарифом и классом точности. Важную роль играет способ монтажа. Электросчетчик должен соответствовать принятым стандартам безопасности. Только в этом случает можно купить энергомер, способные длительное время точно выполнять поставленные задачи.

Тип

Выпускают счетчики следующего типа:

• Однофазные – устанавливаются в городских квартирах, офисах. Работают в сетях 220 В, к которым подключается вся бытовая и компьютерная техника;
• Трехфазные – работают с сетями 380 В, теоретически могут устанавливаться в квартирах, но такие приборы учета электроэнергии не регистрируют разрешительные инстанции. Электросчетчики предназначены для промышленных и коммерческих объектов. Оборудование устанавливается в частных домах, так как к сетям 380 В подключаются скважинные насосы, циркулярные пилы и другая мощная строительная техника.

Электросчетчики могут быть механическими или цифровыми. Современные электронные устройства подключаются к беспроводным электрическим сетям и автоматически передают данные. Это удобно.

Количество тарифов

Электронные счетчики дают возможность измерять потребленную энергию по нескольким тарифам. Энергокомпании предлагают электричество ночью дешевле, чем днём. Некоторые поставщики предлагают ещё более сложную дифференциацию.  Если у вас есть возможность запускать энергоёмкие процессы ночью, то лучше купить многотарифный счетчик. Это поможет снизить затраты на работу стиральной или посудомоечной машины, отопление тёплыми полами или электрокотлом.

Класс точности

Измерительное оборудование имеет погрешность. Чем она выше – тем больше лишних киловатт насчитает счетчик. В стандартах производителей электротехнических измерительных устройств есть такой параметр, как класс точности. Он определяется процентом погрешности. Счетчики 1 класса ошибаются в измерениях не более, чем на 1%. При выборе энергомера для дома или квартиры рекомендуется покупать  устройства не выше 2 класса.

Способ монтажа

Выпускают счетчики с креплением под болты и направляющими под DIN рейку. Болтовые соединения сегодня чаще используют в уличных распределительных щитах. Крепление надёжное, простое, эффективно защищает электросчетчик от сдвига контактов. На DIN-рейку выполняют установку в современных пластиковых боксах и электрощитовых, хорошо защищённых от негативных внешних факторов. Такие конструкции используют в частных и многоквартирных домах.

Соответствие стандартам

Установленный прибор регистрируют в энергосбытовой компании, поставляющей электричество. В этих структурах зарегистрируют только те электросчетчики, которые изготовлены в соответствие с требованиями ГОСТ и внесены в Госреестр.
