Как установить Триколор ТВ?

Ошибки монтажа и подключения

1

На самом начальном этапе не ошибитесь с крепежом траверсы для размещения конвертеров. Она должна быть установлена под кронштейн, а не сверху него.

В противном случае возникнут большие проблемы с поиском сигнала даже на центральной головке. Виновата будет именно неправильная фокусировка.

2

Проходные розетки это первый враг спутникового телевидения. От таких девайсов, сигнала вообще может и не быть.

Поэтому применять можно только оконечные. Часто они идут в паре с телевизионными.

3

Их можно применять только для аналогового телевидения. Спутниковое TV не должно иметь никаких разветвителей. Дело в том, что трансляция каналов обычно происходит на двух поляризациях.

И разветвитель не в силах одновременно пропустить их через себя. В итоге часть каналов на каком-то телевизоре просто будет отсутствовать.

4

Любое соединение это потеря качества сигнала, в том числе и на казалось бы удобных розетках.

Особо следите за тем, чтобы отсутствовали соединения в местах высокой влажности – чердачные помещения. В плохую погоду сигнал из-за этого вообще будет пропадать.

5

Не покупайте китайский кабель сомнительного производства. От качества кабеля может зависеть почти половина уровня того сигнала, который доходит от тарелки до ресивера.

6

Никогда не обматывайте дайсек в полиэтиленовый пакет. Даже если это и спасет от прямых капель дождя, то внутри со временем все равно образуется конденсат.

И именно он станет причиной выхода из строя коммутатора, которому обязательно требуется вентиляция и сообщение с воздухом. Самый простой и дешевый вариант – пустая пластиковая бутылка, тоже не особо спасает.

Поэтому лучше всего, рядом с тарелкой разместить влагозащищенную коробку и установить коммутатор в нее.

7

Также не обматывайте изолентой F коннекторы. Такая изоляция плохо помогает от ржавчины, и только ухудшает ситуацию, так как влага рано или поздно все равно проникает под изоленту.

И вместо того, чтобы постепенно испариться или скатиться с поверхности разъема, она на нем задерживается и ускоряет процесс коррозии в несколько раз. Еще не забывайте одевать изолирующий колпачок на свободный порт Diseqc.

https://youtube.com/watch?v=8A0IsERMsZ4%3F

Источники – //cable.ru, Кабель.РФ

Соединение с телевизором

Перед тем как подключить приставку триколор к телевизору, необходимо её проверить на наличие выходов. На задней панели могут находиться: LNB IN — подключение к конвектору, LNB OUT — подключение антенны, гнездо для питания и т. д. Набор разъёмов может отличаться, в зависимости от вида ресивера.

Высокочастотный кабель вставляется в разъем LNB OUT, подключается антенна. Телевизор и ресивер включаются. На экране появится надпись Boot, а затем номер канала. Клиенту необходимо произвести настройку и дождаться надписи «Нет сигнала». Она будет означать, что подключить приёмник триколор к телевизору удалось.

Подобным образом происходит подключение остальными кабелями, осуществляется настройка. Если телевизор старый, то его подключают при помощи «тюльпана». Он имеет три выхода разных цветов. Первый отвечает за видеокартинку, второй и третий — за аудиосигнал. Этот вариант подключения не сможет передать картинку в высоком качестве.

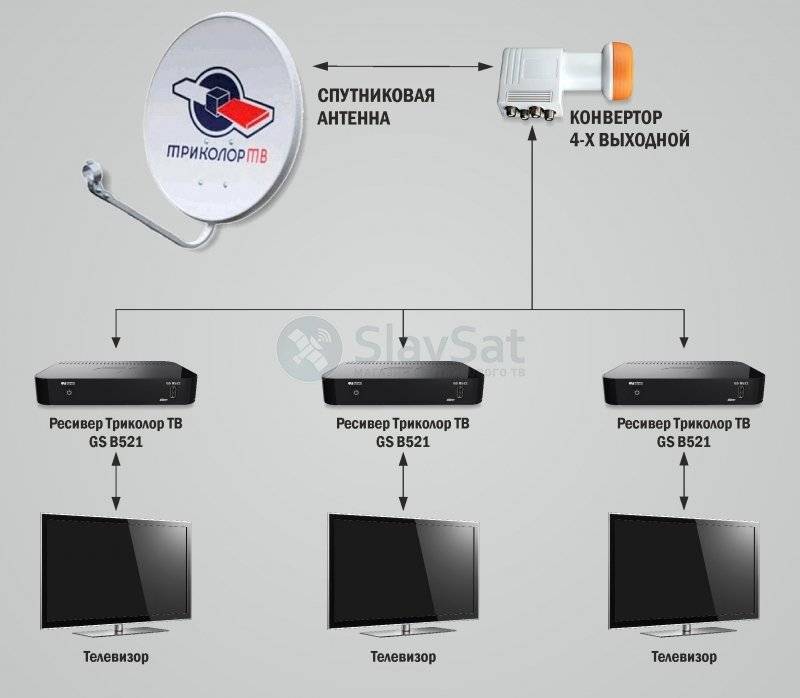

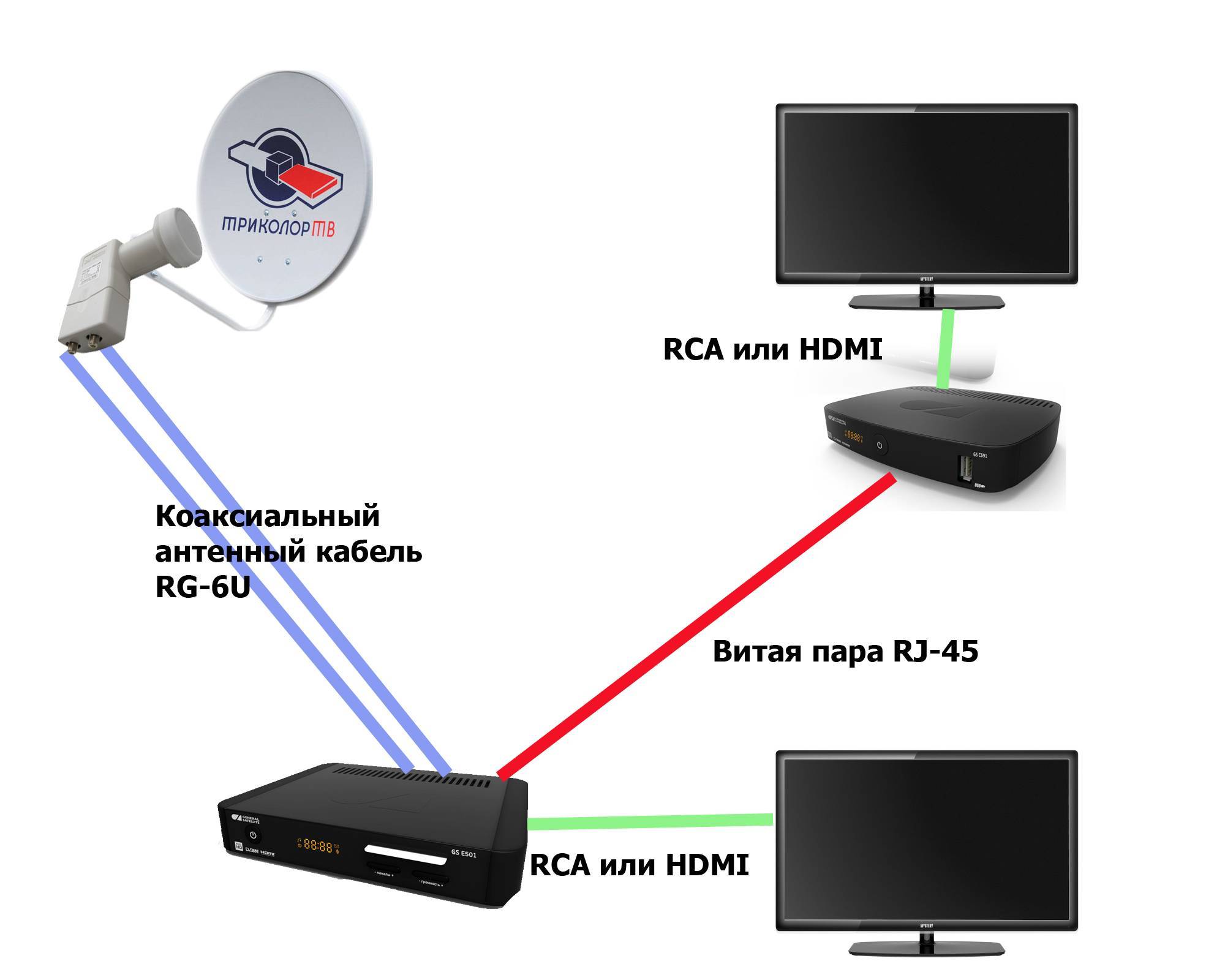

Триколор можно подключить к двум телевизорам при помощи следующего алгоритма действий:

  1. От антенны подсоединяются два кабеля к LBN in 1 и 2. Если не удаётся протянуть провода к ресиверам, то можно сделать перемычку. В этом случае, на одном из устройств будет показываться меньше каналов.
  2. На телевизоре выбирается разъем. Теперь нужно произвести первоначальные настройки.
  3. Соединить две приставки при помощи кабеля UTP. Он вставляется в разъёмы Ethernet. Вторую приставку подсоединить к телевизору и выполнить настройку.

Если удалось подключить триколор к телевизору, то в пункте «настройки сети» появится сервер, с которым необходимо соединиться. Его нужно выбрать и нажать «Поиск». Второй ресивер придётся обновить:

  1. Выставить канал под № 333 «телемастер».
  2. Подождать 5−10 минут.
  3. Появится колонка для обновления.
  4. Подтвердить действие.
  5. Дождаться окончания.

Просматривать каналы можно на разных устройствах при помощи wi-fi. Для этого выставляются необходимые настройки в приёмниках, скачивается программа «Play Триколор». Далее необходимо подключиться к интернету и выставить настройки в приложении.

Для подключения ресивера триколор к телевизору используются разные кабели. Первым делом происходит подсоединение антенны, затем приёмника. Обязательно проводится первоначальная настройка. Триколор может подключаться к нескольким телевизорам и другим устройствам.

Настройка антенны Триколор ТВ на спутник

Настройка спутниковой антенны Триколор на спутник производится следующим образом:

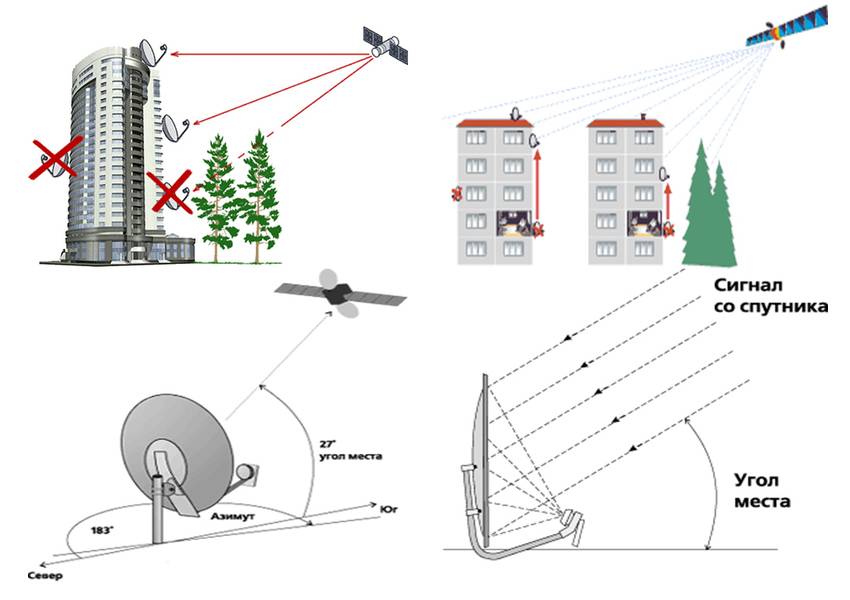

  1. Определяется место установки. Самое главное, обеспечить свободный доступ к месту сигнала, чтобы он не был загорожен высотными домами и деревьями. Это может затруднить его доступ. Линия наклона, которая соединяет спутник и антенну должна быть приподнята на 27-30 градусов от горизонта. Если этому мешает дом или деревья, то следует искать другое место. Устанавливать антенну нужно либо на крыше дома, либо за стеклом балкона. Нельзя ставить ее на покатые крыши, иначе зимой на ней будет собираться снег. Это может привести к поломке или плохому вещанию.

Обычно антенну собирают еще в магазине. Если этого не сделали, то сборку следует проводить строго по инструкции. На выбранном месте крепиться кронштейн на выбранных крепежах. Выбор последних зависит от материала стены, нагрузки и т.п. Это могут быть сверла, болты различного типа и т.д.

Подключение F разъема. Он позволяет соединить конвертер и кабель. С помощью изоленты все скрепляется и герметизируется F разъем (сделать это можно с помощью изоленты). Для этого ее попросту нужно смотать в несколько слоев. Если есть, можно использовать и силиконовый герметик. Разъем устанавливается легко и просто. Для этого кабель оголяется, вставляется в разъем и фиксируется. После этого сама тарелка устанавливается на кронштейн и прикручивается, но не сильно (так как все еще будет регулироваться).

Настройка антенны Триколор. Для начала следует выставить угол поворота антенны и азимут. Здесь все зависит от города. Устанавливать следует так, чтобы угол был равен 26,6 градусам, то есть, тарелку нужно наклонить на 3-4 градуса вниз. После этого подключить кабель к приставке конвертора.

Подключение к телевизору. Для этого потребуется все тот же разъем F. Делается это по инструкции, прилагаемой к антенне. Вначале кабель подключается к телевизору, а после его включают.

Настройка ресивера. Для этого нужно зайти в настройки и ввести пароль (обычно это четыре нуля). На экране появиться два индикатора, один из которых указывает на уровень подаваемого сигнала, а другой – на качество. Чтобы все настроить, следует отыскать правильное положение зеркала антенны, для этого ее двигают по горизонтали. Уровень сигнала должен стать максимально возможным. После, тарелку следует двигать вверх-вниз, чтобы добиться качества сигнала. Когда все будет настроено, тарелку следует окончательно зафиксировать в выбранном положении.

Антенна Триколор сильно зависит от погодных условий, качество сигнала при пасмурных и дождливых днях будет намного ниже, чем при ясных. Поэтому, устанавливать антенну лучше при идеальных погодных условиях.

Только после того, как все правильно подключено, можно начать поиск каналов, в инструкции все будет прописано.

Советы по самостоятельной настройке

  1. Перед тем, как начать установку антенны, лучше посмотреть у соседей, в какую сторону и под каким наклоном она стоит.
  2. Если через 20 минут спутник так и не пойман, лучше найти другое место для установки.
  3. Устанавливать антенну лучше всего вдвоем. Один человек устанавливает на крыше, а другой – следит за качеством изображения на телевизоре.
  4. Пин-код от ресивера лучше не менять, так как, если его забудете, то придется его перешивать.
  5. После того, как все каналы найдены, болты антенны следует хорошо закрутить.
  6. Если антенна настроиться на другой спутник, придется все заново перенастраивать.
  7. Закручивать болты следует аккуратно и плавно, чтобы не сбить сигнал.
  8. Регистрироваться на сайте Триколор следует после настройки.

Нужна помощь в установке или настройке Триколор ТВ? Обратитесь к специалистам «Телемир-ТВ», позвонив по телефону +7 (966) 060-35-60 или оставив заявку на сайте.

Разнообразие пакетов телевидения

Телевидение Триколор представляет несколько пакетов.

Базовый – это совершенно бесплатный пакет с 25-ю каналами: общероссийские (Россия 1, Матч, НТВ, 5 канал, Россия К, Россия 24, Карусель, ОТР, ТВЦ, Рен ТВ, «Спас», СТС, Домашний, ТВ-3, Звезда, Мир, ТНТ, Муз-ТВ, Первый канал, Пятница), телемагазин (SHOP 24), информационные каналы (Промо ТВ, Инфоканал «Триколор ТВ», Телеинструктор, ТВ-ТВ), а также три радиостанции (Радио России, «Вести FМ», Маяк).

Подключение дополнительных телеканалов возможно за отдельную ежемесячную абонентскую плату. Существуют следующие пакеты: «Матч! Футбол», «Матч! Футбол+», «Наш футбол», «Ночной», «Детский», «Ultra HD», «Единый». Подробнее о актуальных пакетах читайте в статье про тарифы Триколор-2017.

Модуль для доступа к каналам Ultra HD

Как настроить антенну Триколор ТВ самостоятельно: видео

Первое, что необходимо сделать для установки тарелки, заключается в закреплении кронштейна. При этом стоит учитывать силу ветра, вес оборудования и материал, из которого сделан дом. Далее нужно переходить к подготовке самой тарелки. Для этого требуется:

  1. собрать, если необходимо, саму антенну (иногда её собирают сотрудники магазина, где она куплена);
  2. установить конвертер в держатель (разъёмы должны быть направлены вниз, чтобы позднее в них не попадала вода);
  3. присоединить кабель к конвертеру;
  4. изолировать место соединения (дополнительная защита от воды);
  5. прикрепить тарелку к кронштейну;
  6. закрепить кабель на антенне, оставив около метра провода в запасе.

На этом установка тарелки закончена.

Стоит отметить, что порядок закрепления и сборки оборудования может быть и иным, главное, чтобы всё было соединено, а остальное зависит от желаний владельца техники.

Подключение антенны и настройка «Триколор ТВ» самостоятельно

Итак, как настроить антенну «Триколор ТВ»? Для начала необходимо составить план и подготовить инструмент. Вам понадобится:

  • перфоратор с набором буров;
  • отвертка;
  • вороток с головкой на 10.

Установка спутниковой антенны «Триколор ТВ»

Сначала необходимо определить место установки спутниковой антенны. Посмотрите, на какой стороне расположена тарелка у соседей – этого достаточно.

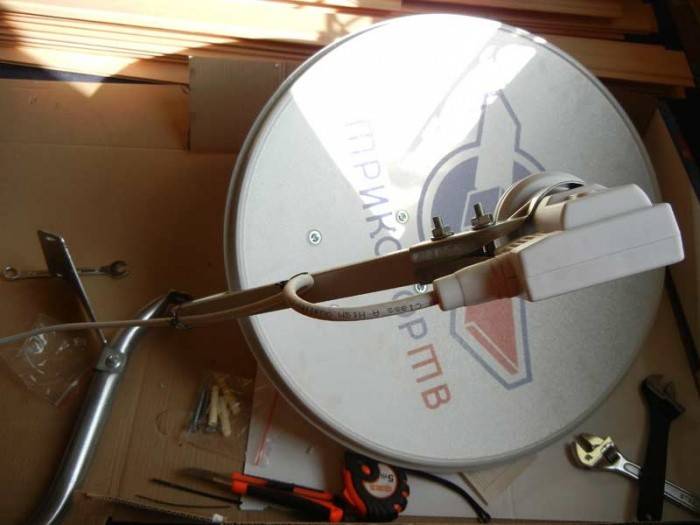

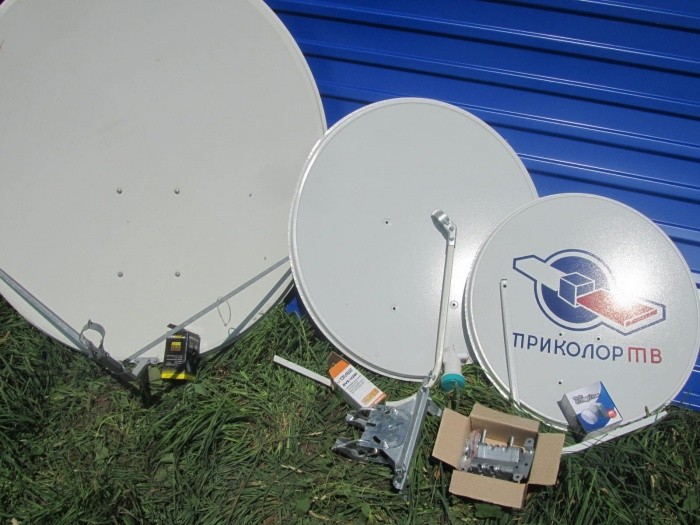

После этого нужно собрать антенну:

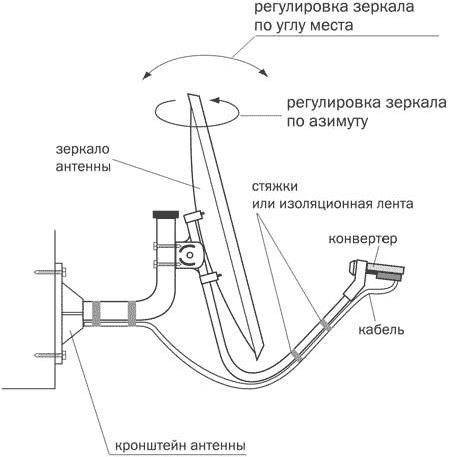

1 Закрепите кронштейн на стене. В комплекте идет несколько наборов крепежа – выбирайте в соответствие с ветхостью дома.

2 Поставьте конвертер на стойку так, чтобы его разъем смотрел вниз. Так в него не попадут осадки.

3 Подсоедините к конвертеру провода. Собирается F-разъем следующим образом.

4 Кабель зафиксируйте на дуге, которая расположена рядом с конвертером. Сделать это можно так.

5 F-разъем необходимо загерметизировать с помощью термоусадочной трубки. Иногда она идет в комплекте, а иногда нет – учитывайте это, когда будете осматривать комплектацию.

6 Поставьте на кронштейн тарелку и зафиксируйте болтами

Обратите внимание, что в дальнейшем будет производиться регулировка, поэтому затягивать «намертво» не следует

7 Кабель зафиксируйте нейлоновыми хомутами или изолентой, после чего заведите в дом.

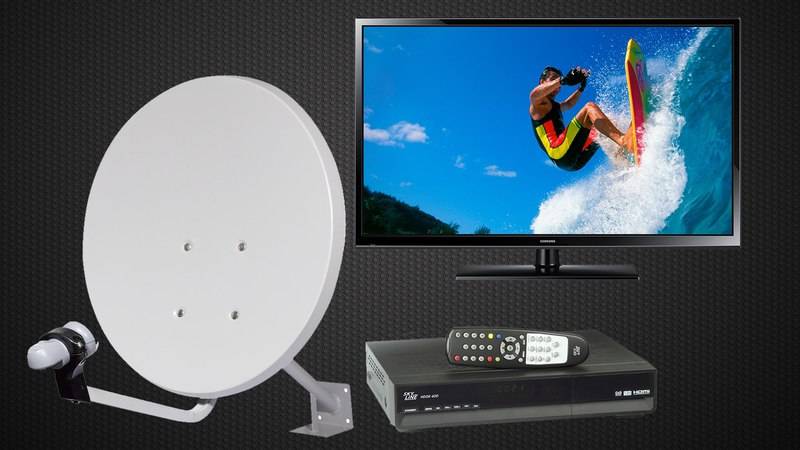

Как подключить «Триколор» к телевизору самостоятельно

Как настроить ресивер «Триколор ТВ» самостоятельно? Здесь необходимо сделать несколько шагов:

  • подключить кабель от конвертера к ресиверу;
  • подключить кабель от ресивера к телевизору;
  • включить телевизор и настроить LNB-питание.

Далее понадобится настроить ресивер. Для этого необходимо войти в «Настройки» и ввести ПИН-код (обычно 0000).

После внесите эти данные:

  • антенна – 1;
  • частота – 12226;
  • спутник – Eutelsat (никакого спутника Tricolor не существует!);
  • F ЕС – ¾;
  • поляризация – left;
  • поточная скорость – 27500.

Теперь, чтобы настроить «Триколор ТВ» на телевизоре, необходимо отрегулировать тарелку. Здесь можно поступить двумя способами:

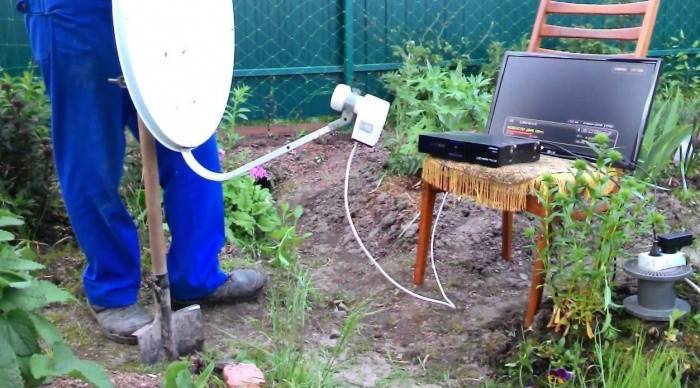

1 Один человек смотрит на телевизор, а второй понемногу двигает тарелку, пока уровень сигнала и качество не поднимутся до максимума. Способ долгий, но никаких расчетов не требуется. Можно ориентироваться на соседние антенны.

2 Второй метод более точный, но требует понимания азимута и угла наклона. На сайте «Триколор» есть таблица градусов, который действует в конкретной области. Если ваш город не входит в список – выберите ближайший и ориентируйтесь на его угол.

Прибор для настройки спутниковых антенн «Триколор»: как им пользоваться

Также самостоятельная настройка каналов «Триколор ТВ» возможна с помощью специального прибора – SatFinder. По сути – это отдельный монитор для анализа качества и сигнала. В него заводится выделенный отрезок кабеля, а затем процедура с регулировкой антенны продолжается.

В теории, он дает более четкое описание реального положения качества и сигнала. С другой стороны, он менее удобен, т.к.:

  1. Его нужно покупать. А т.к. это коммерческое оборудование для тестинга уровней сигнала ТВ, стоит оно не дешево.
  2. Нужно выводить отдельный кабель для подключения прибора к спутниковой сети.

Как регистрируется спутниковая антенна «Триколор ТВ»

Кроме покупки приемника «Триколор ТВ», необходимо также и зарегистрировать его. Эта процедура достаточно простая, если следовать четким указанием.

Когда все подключено и настроено, на экране должен появиться информационный канал. Если он не появился – нажмите клавишу 0 на пульте ДУ. После телевизор можно выключить, но ресивер должен быть включенным.

  • ID номер оборудования;
  • серийник приемника;
  • мобильный и, если есть, домашний телефон;
  • электронную почту;
  • данные из технического паспорта, который идет в комплекте.

После введения этих данных на телефон придет СМС с кодом, который необходимо ввести в последнем поле. В течение часа придет еще одно сообщение, в котором будет указан логин и пароль.

Теперь необходимо перейти к активации. Включите телевизор и листайте каналы до тех пор, пока не найдете «кодированный канал». Это специальное пространство для настройки, которое дает сигнал для старта конфигурации.

Телевизор можно выключить, а вот ресивер должен продолжать работать. В течение 8 часов настройка пройдет сама. На этом настройка «Триколор ТВ» на телевизоре окончена, и можно приступать к просмотру фильмов и сериалов.

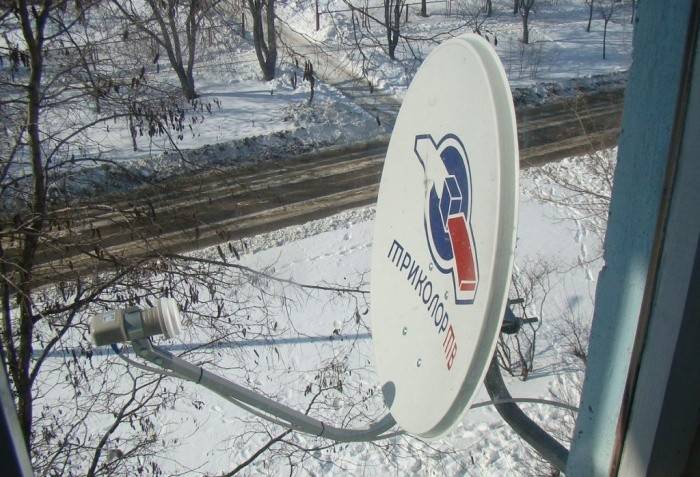

Установка антенны

Работа начинается со сборки и крепления конструкции, основным критерием выбора места для фиксации является беспрепятственный путь сигнала от спутника к приёмнику «Триколор ТВ». Но также есть и другие не менее важные факторы установки, такие как:

Прозрачная поверхность также является препятствием передачи сигнала (то есть прятать конструкцию за стеклом не самая лучшая идея).
Учтите то, что чем короче кабель от антенны до ресивера, тем лучше качество ТВ.
А также нежелательное размещение возле водостока, во избежание попадания влаги.
Берём во внимание и стену (несущая или капитальная), на которую будем крепить конструкцию и подбираем нужные крепёжные инструменты.

Примечание. Если ситуация не позволяет установить тарелку ближе 100 м к телевизору, покупайте отдельно усилитель!

Сборка и крепление

ВАЖНО. Перед тем как начать сборку, внимательно изучите комплектную документацию и проверьте, какой у вас комплект «Триколор ТВ» — «Центр» или «Сибирь». . Крепим конвертер выходами вниз, во избежание попадания влаги

Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм

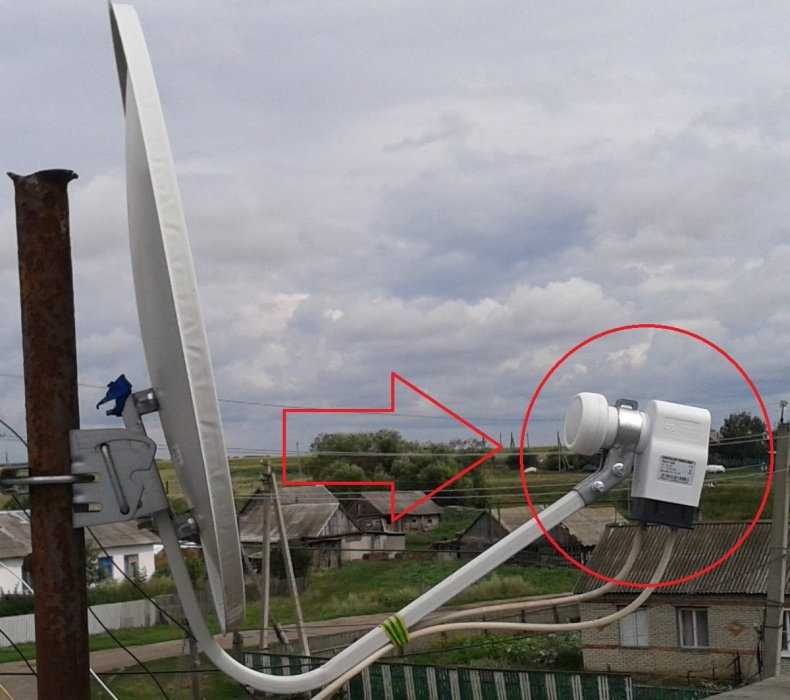

Крепим конвертер выходами вниз, во избежание попадания влаги. Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм.

После этого готовый кабель надёжно вкручиваем в F-разъём конвертера спутниковой антенны, изолентой или «стяжками» крепим кабель к держателю, закрепляем понадёжнее, чтобы наш кабель не боялся никаких погодных условий, протягиваем в дугу держателя для надёжности. Фиксируем тарелку в кронштейн и крепим конструкцию с условием, что тарелка смотрит на юг, не забывая о факторах, перечисленных выше.

ВНИМАНИЕ. Болты крепления антенны к кронштейну не стоит затягивать, так как в будущем нас ещё ждёт регулировка тарелки спутникового телевидения «Триколор ТВ». . Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора

Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора.

Подключение антенны к телевизору

Как только закрепили саму спутниковую антенну, так же зачищаем другой конец кабеля и присоединяем к ресиверу (не забывая о важном факторе длины, упомянутом выше). Следующим шагом идёт один из двух вариантов подключения ресивера к телевизору:

  1. Высокочастотное подключение. ПВХ-кабелем протягиваем подключение от ресивера (разъём RF Out) к телевизору (вход для антенного кабеля). Запитываем от электросети, включаем соответственной кнопкой Power на корпусе ресивера. За появлением надписи Boot следует номер канала. Включаем телеприёмник и запускаем поиск каналов. Если он находит всего один канал без сигнала, значит, ошибок в подключении ресивера нет.

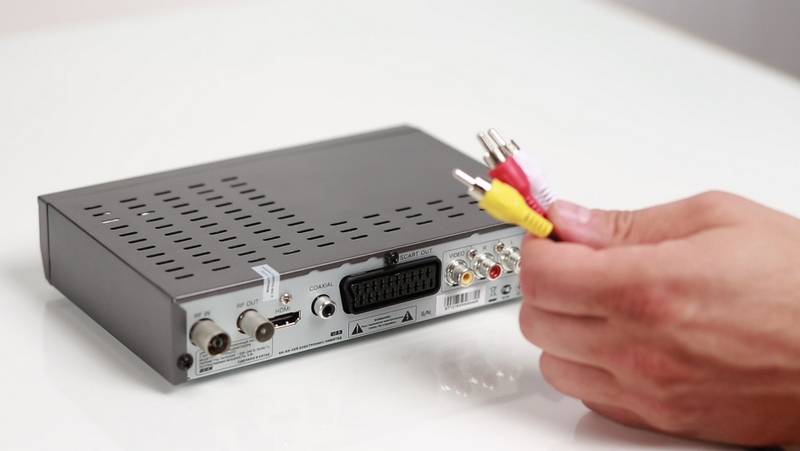

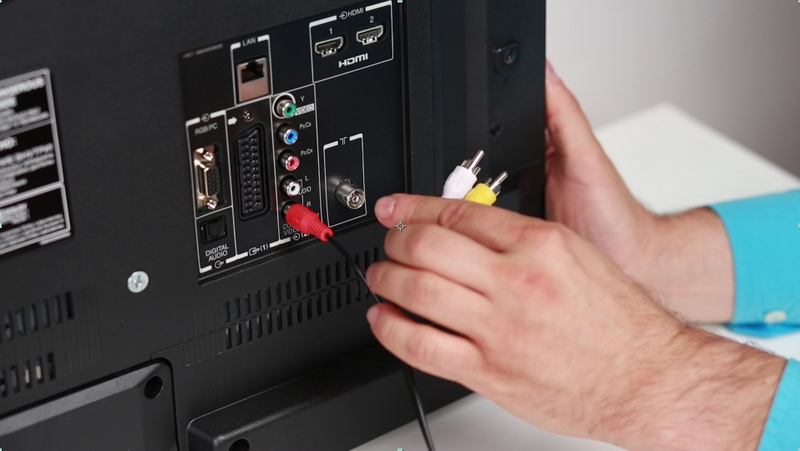

  2. Низкочастотное подключение. Производим присоединение AV-кабелем (в народе называют «тюльпанами») или Scart-кабелем (широкий многозубчатый разъём). Подключаем ресивер к электросети и включаем тумблер питания. Ждём, когда загорится номер канала после засвеченной надписи Boot. На пульте управления телевизором находим кнопку A/V (Audio/Video) и запускаем режим видео. Если в итоге получили пустой канал без сигнала, настройка ресивера закончена.

Следующим шагом смотрим на силу и качество сигнала, принимаемого ресивером со спутника. Нажимаем на пульте телевизора любой канал. Мы видим номер канала, передачу и время, которые получили со спутника. Так как настройка каналов у нас ещё впереди, телевизор покажет нам пустой экран.

Как установить тарелку

Последовательность действий при монтаже спутниковой тарелки «Триколор» довольно простая. Для установки системы понадобится выполнить такие этапы:

  • Сначала необходимо собрать антенну в соответствии с указаниями, находящимися в инструкции.
  • Затем потребуется прикрепить к стене кронштейн. Детали крепежа необходимо выбирать, исходя из предполагаемой ветровой нагрузки. Кроме того, необходимо учесть материал стены.
  • После этих действий конвертер следует поместить в держатель, чтобы разъем был направлен вниз.
  • Затем кабель соединяется с конвертером. Для этого используется разъем F.

При выполнении таких работ важно придерживаться определенной схемы. Она включает в себя такие действия:

  • Освободить изоляцию. Снять необходимо 15 мм. При этом запрещено допускать повреждения оплетки.
  • Затем оплетка располагается по длине кабеля.
  • По длине оплетки необходимо расположить фольгу.
  • Затем устраняют верхнюю изоляцию, освобождая около 10 мм.
  • До упора накручивается разъем.
  • Освобождают проводник так, чтобы он не выступал за границы разъема больше, чем на 2 мм.

При выполнении каждого действия следует соблюдать осторожность. Когда кабель будет соединен с конвертером, можно продолжать монтаж тарелки:

  • Кабель необходимо крепить к конвертеродержателю с использованием изоленты или стяжек.
  • Затем герметизируется F-разъем. При этом необходимо намотать 2 слоя изоленты. На нее наносят герметик на силиконовой основе.
  • Закрепить антенну на кронштейн.
  • Подвести и подсоединить кабель к кронштейну. Для этого необходимо использовать стяжки или пластика. Также может использоваться изолента. Около антенны необходимо оставить немного провода.

Такие особенности установки тарелки помогут правильно провести монтаж своими руками.

Настройка антенны

После базовой установки дефлектора с ориентацией на юг необходимо точно настроить Триколор ТВ. Это даст возможность получать стабильный и сильный сигнал трансляций и в большой степени нивелировать действие плохих погодных условий. Самостоятельно настроить спутниковую антенну Триколор ТВ можно несколькими способами.

Использование прибора

Простой прибор SatFinder позволит максимально точно настроить тарелку Триколор ТВ на спутник. Пользоваться прибором достаточно просто.

  1. Кабель от конвектора антенны присоединяется к LNB входу прибора.
  2. Провод от REC выхода прибора соединяется с входом ресивера.

Возможно, один из кабелей придется сделать самому, поскольку длины идущего в комплекте с приспособлением может не хватать.

Подробная инструкция по пользованию прибором выглядит следующим образом:

  • производится начальная настройка регулятором усиления до показаний в 5 делений шкалы;
  • поворачивая антенну вправо-влево, добиваются максимальных показаний шкалы измерения;
  • если прибор для настройки спутниковых антенн зашкаливает и издает звуковой сигнал, необходимо уменьшить степень усиления вращением соответствующего регулятора.

Без прибора по индикаторам сигнала

Ресивер может отображать индикаторы, описывающие качество сигнала, непосредственно на экране телевизора. Для этого достаточно последовательно нажать на пульте красную и синюю кнопки. После приступают к регулировке антенны. Ее поворачивают понемногу, буквально на градус, вправо и влево. После каждого мини вращения делают паузу в 5-10 секунд, чтобы ресивер смог обновить данные и вывести новые показания индикаторов в нижней полосе экрана телевизора.

Если параметры спутника в настройках приставки выставлены верно, такой простой способ регулировки антенны позволяет получить хорошие результаты. Необходимо добиться, чтобы оба экранных индикатора показывали значение не менее 70%. После этого настройка может считаться законченной.

По рекомендуемым параметрам позиционирования антенны

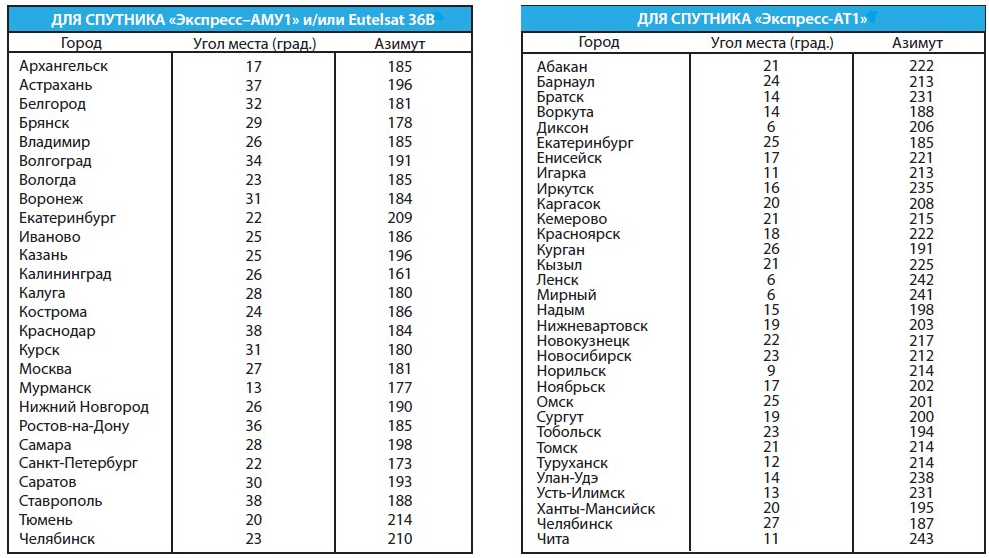

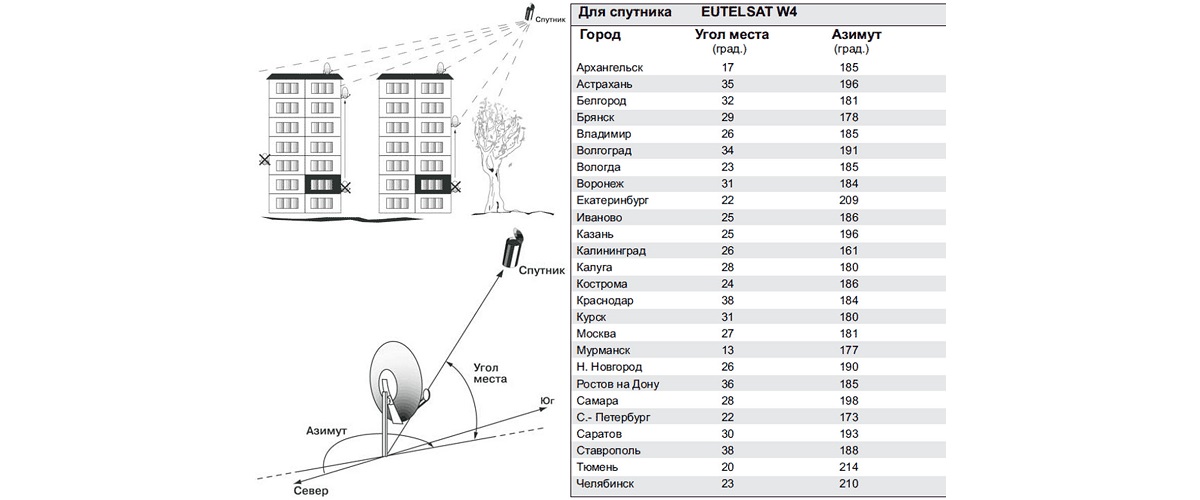

Для каждого спутника, осуществляющего трансляцию, есть таблицы, которые приводят взаимные координаты излучателя и приемника к точным значениям угла по месту и азимута по направлению. Для каждого крупного города на территории России есть собственные уникальные параметры.

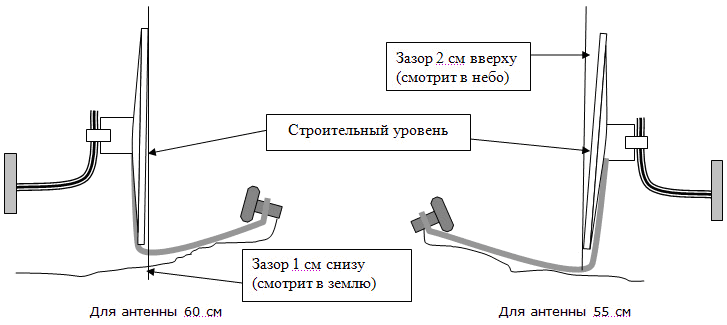

Угол по месту означает наклон антенны, линии фокуса дефлектора в направлении конвектора относительно горизонта. Для проведения измерений понадобится строительный уровень и транспортир большого размера.

При этом нужно делать поправку на особенности антенных блоков разных производителей. Например, некоторые изделия имеют базовый наклон в 26 градусов. Это значение приводится в документации к антенне, при монтаже отнимается от рекомендуемого табличного показателя.

Азимут означает угол вращения относительно линии направления на север. Используя магнитный компас, тарелку поворачивают в соответствующее положение. Табличные данные позиционирования позволяют без прибора точно ориентировать антенный блок на спутник Триколор. Если города, в котором делается настройка, в списке нет — нужно брать данные ближайшего.

После проведения позиционирования одним из описанных выше способом дефлектор жестко фиксируют, зажимая болты на поворотном узле. Необходимо проверить, что антенный блок не вибрирует на ветру, не может сместиться в результате слабого удара, не имеет в поле зрения крупных помех, способных снизить качество приема сигнала.

Подключение антенны

Это самая простая часть. Для соединения устройств необходимо:

  1. Подготовить коаксиальный кабель.
  2. Отвернуть оплётку на изоляционный провод, оголив жилу кабеля по центру.
  3. Соединить разъем F к обоим концам провода.
  4. Подключить к антенне.
  5. Второй конец соединить с LBN in входом ресивера.
  6. Кабель закрепить на тарелке.

Процесс подключения довольно прост. Необходимо:

  1. Подключить шнур в соответствующие слоты.
  2. Провести настройку ресивера.

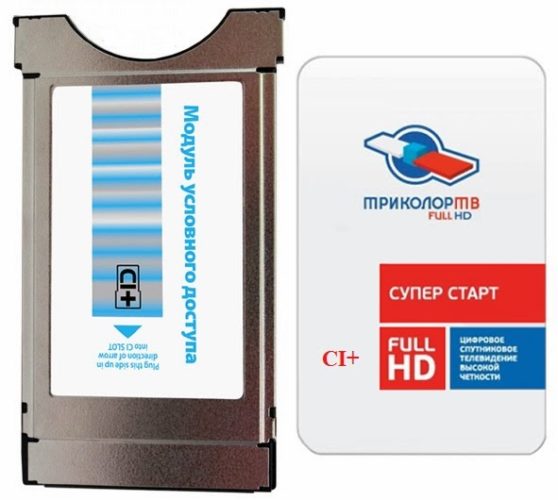

Для того чтобы произвести правильное соединение двух приёмников, нужно перейти в раздел сети и выбрать «сервер». Есть варианты, когда необязательно подключать ресивер триколор к телевизору. Достаточно будет антенны, устройства, на котором есть функция Смарт, специальная карта и модуль.

В этом случае, чтобы произвести подключение, необходимо:

  1. Обнаружить слот на задней панели телевизора. В некоторых случаях необходимо установить CL адаптер. Он идёт в комплекте с ТВ.
  2. Вставить сим-карту в модуль.
  3. Воткнуть слот в модуль до упора.
  4. Проверить работоспособность устройства.

После произведённых действия должна появиться картинка. Если этого не произошло, то необходимо вызывать телемастера. Сделать это можно по номеру 88005000123. Работа специалиста платная.

Материалы для монтажа

Начнем с необходимых материалов. Для сборки вам потребуются:

сама тарелка

мультифиды – крепеж для головок

Без них, при наличии нескольких головок, у вас получится вот такая елка.

кронштейн крепления – “нога”

TV тюнер или ресивер

радиочастотный коаксиальный кабель с волновым сопротивлением минимум 75 Ом (РК 75 или западный аналог RG и SAT) + F разъемы к нему

конвертеры или головки – обычно от одной до 3-х штук (при сборке так называемого “Горыныча”)

коммутатор Diseqc – он переключает сигнал с одной головки на другую, когда их несколько

мультисвитч

Он потребуется, если вы захотите одновременно подключить несколько телевизоров от одной тарелки.

Дополнительные манипуляции при установке антенны

После того как тарелка будет надежно прикреплена к наружной стене следует соединить ее с тюнером. Для этого используется специальный кабель, который нужно воткнуть в гнездо IN, расположенное на задней панели тюнера.

Обратите внимание, что для проведения синхронизации нужно использовать качественные кабеля. При подключении посредством дешевых дополнительных аксессуаров происходит частое нарушение сигнала. Это значительно ухудшает качество эксплуатационных характеристик

Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника

Это значительно ухудшает качество эксплуатационных характеристик. Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника

При подключении посредством дешевых дополнительных аксессуаров происходит частое нарушение сигнала. Это значительно ухудшает качество эксплуатационных характеристик. Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника.

Подключение Diseqc

При наличии только дайсика, подключение и настройка спутников производится в следующей последовательности.

Запомните, что любой уважающий себя магазин спутникового оборудования и подобных систем, всегда продает тюнеры уже прошитыми на те или иные каналы и спутники. Иначе, его просто-напросто выживут с рынка конкуренты.

При этом, при покупке обязательно попросите продавца, что бы он написал вам порты Diseqc коммутатора, так как они были выставлены им при настройках. Именно по этим портам вам придется делать все подключения кабелей.

При монтаже вы сначала подсоединяете кабели на головки, а затем заводите их на дайсик. Как раз таки на нем, желательно подключить все изначально с “заводскими” настройками тюнера.

Если у вас какой-либо спутник в ресивере настроен на первый порт, соответственно и не дайсеке он должен идти на порт№1. Если на второй, то и в коммутаторе задействуется порт №2 и т.д.

Все входные порты всегда подписаны. Центральный одиночный разъем – это выход на сам тюнер.

Набор оборудования

Оборудование для спутникового телевидения устанавливается довольно просто. Сборку комплекта может проводить даже человек, который плохо разбирается в технике. Сложностей в процессе такой работы возникнуть не должно.

Если решение устанавливать систему своими руками принято, следует ознакомиться с инструкцией. Кроме того, необходимо узнать названия разных деталей антенны. Перед сборкой системы следует приблизительно познакомиться с процессом работы и функциями отдельных устройств. Необходимо узнать, как и где будет подключен приемник «Триколор ТВ». Необходимо подготовить телевизорный кабель с различными штекерами. Затем следует зафиксировать конвертер в держателе. В обязательном порядке необходимо проверить, как расположен разъем. Он должен быть направлен вниз, чтобы дождевая вода не смогла попасть внутрь.

Муфта, которая необходима для фиксации, должна быть надежно прикреплена к рабочей поверхности конвертера

Перед монтажом антенны необходимо обратить внимание на положение болтов. Если возникнет необходимость, их следует обязательно подкрутить

Чтобы разобраться, как самому установить тарелку «Триколор ТВ», понадобится узнать особенности выбора места для антенны.

Что такое Триколор

Это спутниковое цифровое телевидение нового поколения. Оно обеспечивает двадцатью пятью совершенно бесплатными эфирными каналами и тремя радиостанциями. Задействованы такие спутники, как Eutelsat 36A, Eutelsat 36B и Бонум-1.

В чем суть цифрового ТВ от Триколор? Для расширения территории телевещания используется спутник. Он принимает сигнал с наземной телестанции, обрабатывает его и подает обратно уже на Триколор ТВ антенну. После этого ресивер преобразовывает спутниковый сигнал, что дает возможность видеть красочные изображения на любом телевизоре ­– LG, Samsung и т.д.

Чтобы наслаждаться качественным просмотром эфирных каналов, нужно выполнить следующее:

  1. Приобрести один из пакетов Триколор с самостоятельной установкой.
  2. Выполнить монтаж Триколор.
  3. Подсоединить установленный прибор.
  4. Настроить прибор согласно инструкции.
  5. Следуя инструкции, зарегистрировать приемник.

Доступные каналы от Триколор

Как настроить спутниковую антенну от Триколор ТВ

Провайдер предоставляет для просмотра ТВ каналов сразу 3 спутника. Настройку необходимо проводить именно на тот спутник, который проводит трансляцию в данном регионе.

спутники Eutelsat 36B и Express AMU1 36.0E для Европейской части РФ, Урала;

  • спутник Express AT1 56.0E для Сибирского, Дальневосточного округа;
  • жителям приграничных частей Уральского округа, можно настраиваться на любой из 3 спутников.

Полезно:

  • Как вручную установить и настроить спутниковое ТВ
  • Как выбрать спутниковую тарелку для дома и дачи

Настройка с прибором

осуществить самостоятельную настройку антенны «Триколор ТВ» помогут специальные приборы. Существует несколько видов специальных устройств, для определения качества получаемого сигнала. Прибор необходим для определения качества сигнала, поступаемого от спутника к антенне. Самым простым в использовании является прибор Sat-Finder. Этот прибор бывает электромеханическим и цифровым. Настройка при помощи механического прибора осуществляется следующим образом:

  1. Приготовить кусок кабеля длинной 20-30см, присоединив к обоим концам соединительные штекеры.
  2. Один конец кабеля подключить к конвертору (головке) антенны.
  3. Второй конец кабеля подключить к выводу LNB на приборе.
  4. Конец кабеля, идущего от домашнего ресивера подключить к выходу REC на приборе.
  5. Включить в сеть домашний ресивер и ввести в него данные о спутнике.
  6. Установить стрелку прибора чуть ниже центра шкалы.

Далее необходимо настроить качество сигнала, при помощи вращения антенны. В качестве ориентира для настройки, можно выбрать соседние антенны. Вертикальное положение определяется по горизонту. Градус наклона от 30 до 60. После получения сигнала, его качество увеличивается плавным поворотом корпуса антенны. Самым хорошим сигналом, является центр шкалы на приборе.

Настройка антенны при помощи цифрового прибора Sat-Finder. Он подключается аналогично, но не требует регулировки. В переднюю панель прибора встроены 3 шкалы. Настройка качества сигнала проводится до момента окрашивания всех шкал в зеленый цвет.

После получения качественного сигнала от приборов, их необходимо отсоединить. Далее подключить кабель от ресивера к конвектору. На заключительном этапе, ресивер включается на автоматический поиск и сохранение каналов.

Настройка без прибора

Настроить спутниковую антенну без прибора немного тяжелее. Для этого понадобится помощник или переносной телевизор. Настройка проводится следующим образом:

  1. Включить ресивер в положение показа качества сигнала по выбранному спутнику.
  2. Добиться вертикального положения спутниковой антенны.
  3. Медленно поворачивать антенну на 1 см в сторону, осуществляя поиск сигнала.
  4. Добиться более 70% качества сигнала, при помощи поворота антенны.

Настройка со смартфона

Осуществить настройку антенны «Триколор ТВ», можно при помощи смартфона. Существует большое количество программ, большая их часть является бесплатными. Общей функциональностью данных программ является определение места положения владельца смартфона и доступных для настройки спутников. Из самых популярных программ можно выделить Satellite Antenna Alignment и SatFinder. Также необходимо скачать программу для определения угла положения самого смартфона. Настройка проводится следующим образом:

  1. Нужно включить программу на смартфоне, для определения места положения по GPS.
  2. Определив место положение смартфона, программа выделит все доступные спутники для настройки.
  3. Выбрать спутник для настройки Триколор ТВ».
  4. Программа выдаст данные по азимуту и углу места. Азимутом является угол наклона север-спутник, угол места –это отношение спутника к земле.
  5. Согласно полученным данным, произвести настройку положения антенны. Для этого включить на смартфоне программу определения угла положения гаджета. Гаджет приложить к стойке, регулирующей вертикальное положение антенны и установить требуемый угол наклона. Далее приложить гаджет к самой чаше антенны и повернуть ее на требуемый угол в горизонтальной плоскости.

В процессе настройки положения, необходимо следить за уровнем сигнала на переносном телевизоре. По достижении 70 и более процентов сигнала, антенну необходимо закрепить в этом положении.

При настройке антенны следует учитывать некоторые немаловажные факторы.

Антенна устанавливается в месте, где нет близко стоящих высотных домов, сооружений, деревьев.

Антенна должна быть хорошо закреплена.

При отключении антенного кабеля от ресивера или конвертора, ресивер должен быть обесточен.

Осуществлять настройку только зная координаты спутника, его точное расположение и название.

При любых трудностях, при самостоятельной настройке, вызвать специалиста.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Шампиньон.

Различия бледной поганки и шампиньона
