Как установить спутниковую тарелку?

Комплектация оборудования и необходимые инструменты

Когда вы выбрали нужную антенну, ознакомьтесь с ее комплектацией. В основном это:

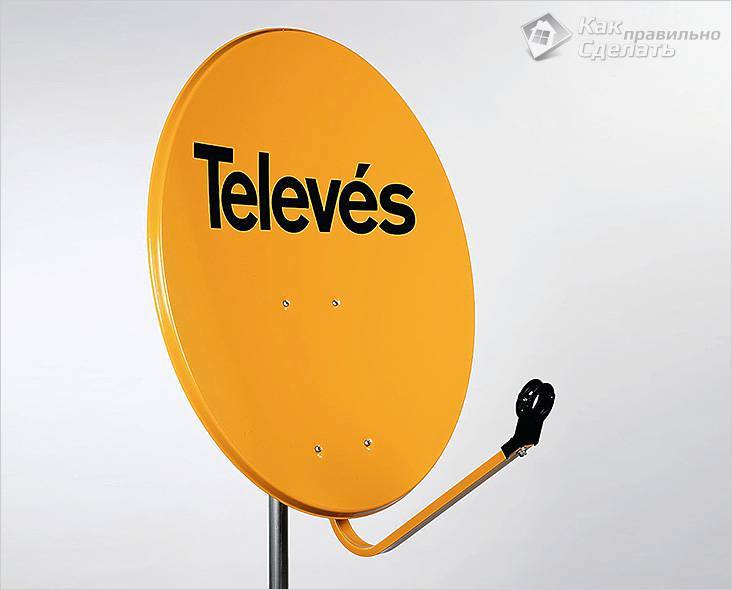

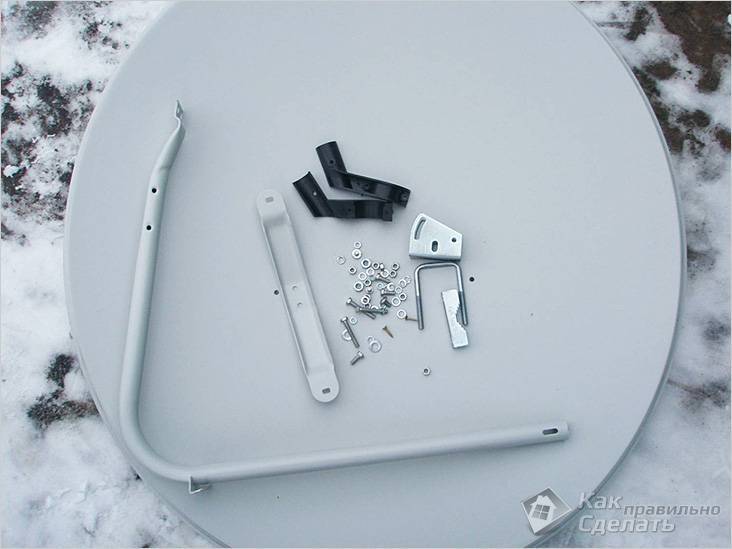

Зеркало спутниковой антенны

Непосредственно спутниковая тарелка (зеркало).

Конверторы

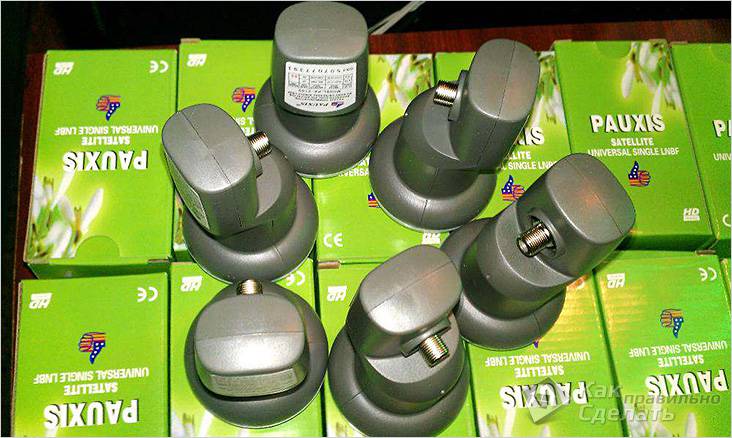

Один или больше конверторов (в зависимости от выбора).

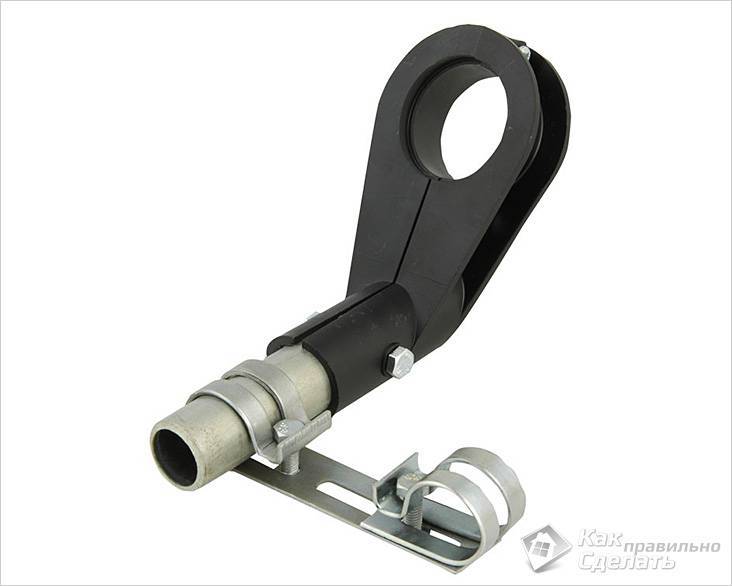

Мультифид для антенны

Мультифиды. Если выбранная антенна на 3 спутника, в комплект входят два мультифида.

Дисек

Дисек, для соединения трех конверторов к 1 кабелю.

Коаксиальный кабель

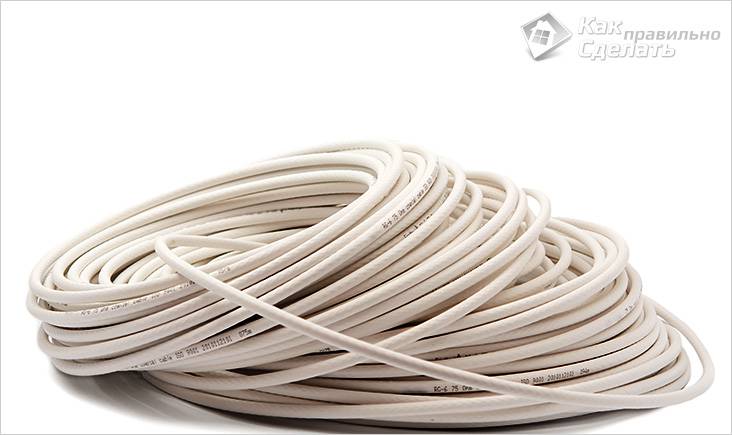

Кабель для подключения тюнера с конвертором.

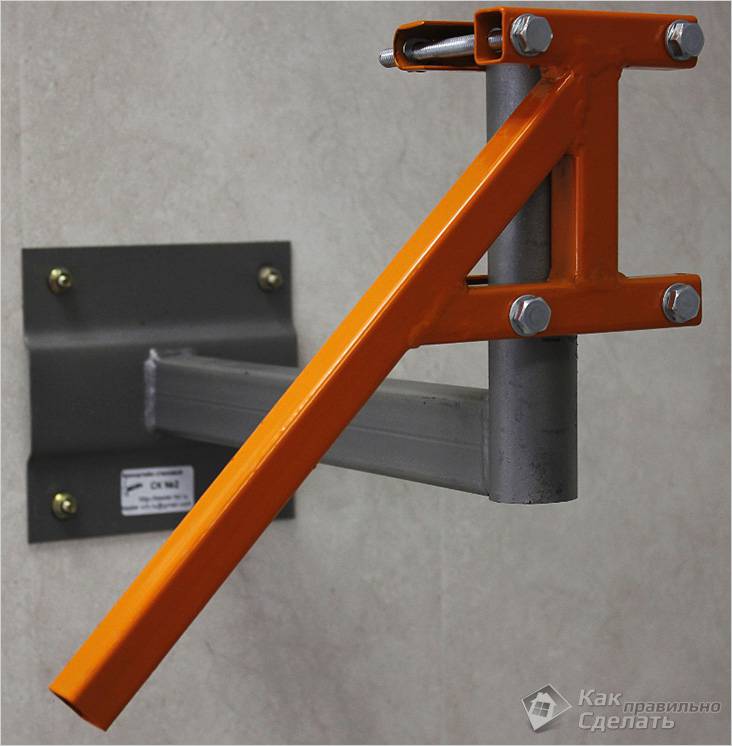

Кронштейн для крепления антенны

Кронштейн для крепления и другие крепежные элементы.

Коннектор

Коннектор (F-к) для подключения кабеля с тюнером, конвертором и дисеком. В общей сложности 8 штук.

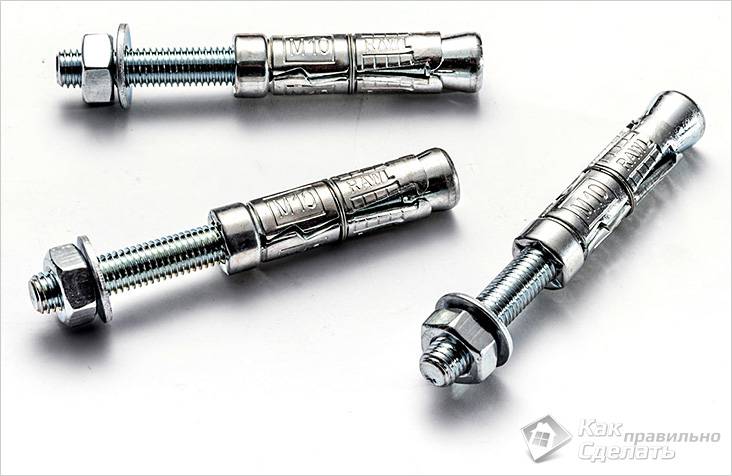

Анкера распорные со шпилькой

Анкеры, закрепляющие кронштейн к поверхности.

Тюнер

Тюнер.

Инструмент для монтажа спутниковой антенны

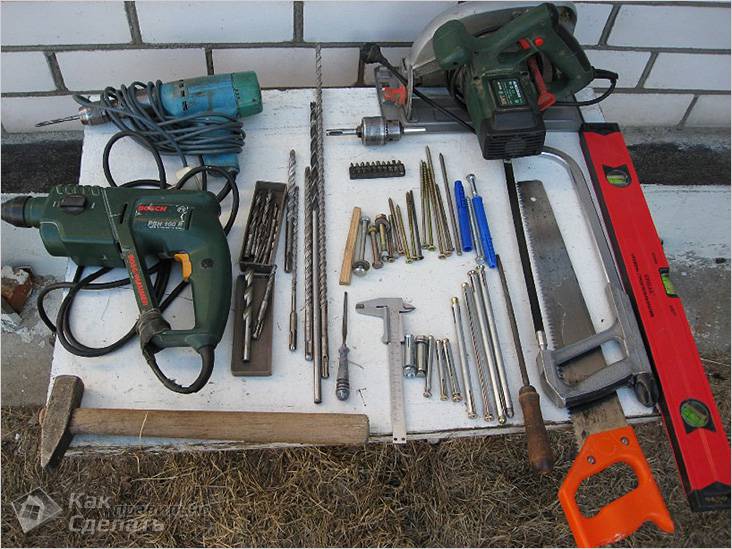

Для работы вам понадобится такой набор инструментов:

отвертка;
нож;
кусачки;
ключ на 13;
ключ на 10 – 2 шт.;
ударная дрель или перфоратор;
победитовое сверло – 12 мм.

Подготовив все необходимые детали и инструменты, можно переходить к процессу установки.

Установка антенны

Как выбрать место установки

Не получится установить антенну в любом месте. Они чувствительные. Если сигналу будет мешать дерево, то приём забьётся частично или полностью. Перед установкой нужно проверить какие объекты есть на пути сигнала. Если что, нужно либо выбрать другое место, либо устранить мешающие предметы.

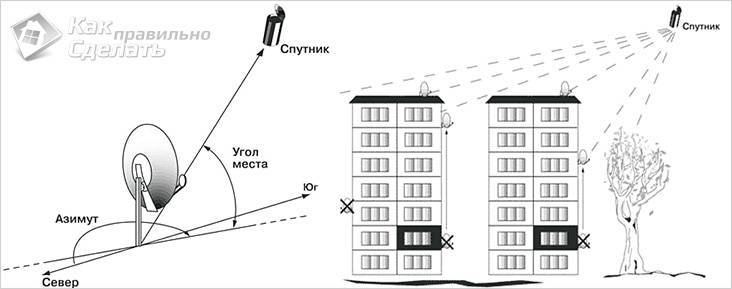

К конкретному спутнику нужно выбирать правильное направление. Его можно узнать у продавца-консультанта, в интернете или в специальной литературе.

Перед установкой нужно проверить какие объекты есть на пути сигнала, если что, нужно либо выбрать другое место, либо устранить мешающие предметы

Готовимся к монтажу

К тарелкам есть инструкция. После сборки антенны нужно:

Прикрепить кронштейн к стене
Закрепить тарелку
Начинать настройку

Теперь нужно заняться подготовкой кабеля:

Берём нож с плоскогубцами
С помощью ножа зачистите верхнюю изоляцию, там будет слой мелких проводков. Его нужно отклонить к кабелю.
Дальше идёт фольгированный слой. Обрежьте его.
Последний защитный слой нужно оголить и будет сердцевина.
Её зачищаете от верхнего слоя (эмали) и одеваете F коннектор.
Все слои которые торчат – обрежьте.

К конкретному спутнику нужно выбирать правильное направление, его можно узнать у продавца-консультанта, в интернете или в специальной литературе

Подключаем

Соедините конвекторы с дисеком. Для этого нужно 3 кабеля.
Чтобы на дисек не попадала влага – спрячьте его. Но изолентой обматывать не нужно иначе будет “парилка”. Используйте термоусадку.
Теперь нужно подключить дисек к ресиверу. Всё просто, прикрутите F-ку которая на кабеле к ресиверу.

Настраиваем головки

Допустим, тарелка направлена на юг. Все провода мы подключили. Теперь предстоит сложнейший этап во всей этой работе. Начинать нужно с центральной головки. Если выбрана южная сторона, тогда настраивать надо на Sirius.

Ресиверную скорость выставьте на 27500, частота 11766, поляризация – H. Смотрите на две полосы: первая это подключение (красный цвет), вторая показывает уровень сигнала (жёлтая). Если всё правильно уровень сигнала будет 40%.

Теперь можно настраивать качество сигнала, сейчас оно равно 0. Идём к тарелке:

Антенну поверните в верх и в левую сторону, до упора, этим вы определите точку наилучшего сигнала. Теперь не спеша до упора в правую сторону.
Нет сигнала? Нужно опустить ниже на 2-3 миллиметра. И снова поворот налево.
Потом опять немного вниз и влево, пока сигнал не станет повышаться. Если хоть немного но удалось направить на спутник будет показывать 21% можно оставлять так. Значит лучше уже не выйдет.
Затем немного опустите вниз и поверните налево, наблюдайте как изменится сигнал. Если стало хуже – верните как было.
Потом поворачивайте по немного вправо и также поднимайте и опускайте, смотрите как будет меняться сигнал.
Если вышло поймать 40%, то любые помехи в виде дождя и т.п. не дадут нормально смотреть телевизор.
Увеличить качество сигнала можно, если повернуть конвертер сначала по, а потом против часовой стрелки.
Можете приближать конвертер к зеркалу, затем отдалять, если это возможно. Хорошее качество – если будет показывать 65-70%.

Чтобы было проще можете:

Кабель питания подключить к тарелке;
Установить рядом тюнер из комплекта;
Рядом или на крыше поставить переносной, маленький телевизор;
Всё подключить и проверять, производя регулировку тарелки.

Но не каждый захочет так делать, да и плазму например никто на крышу не поднимет.

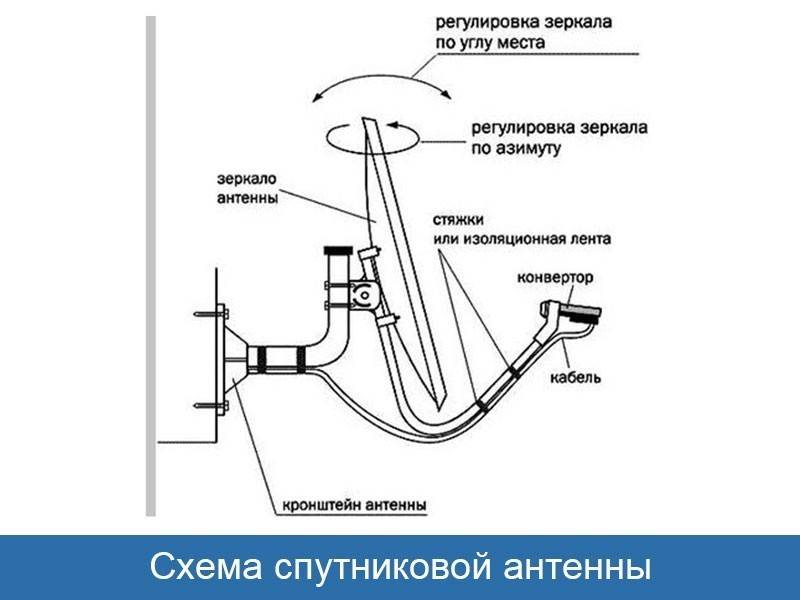

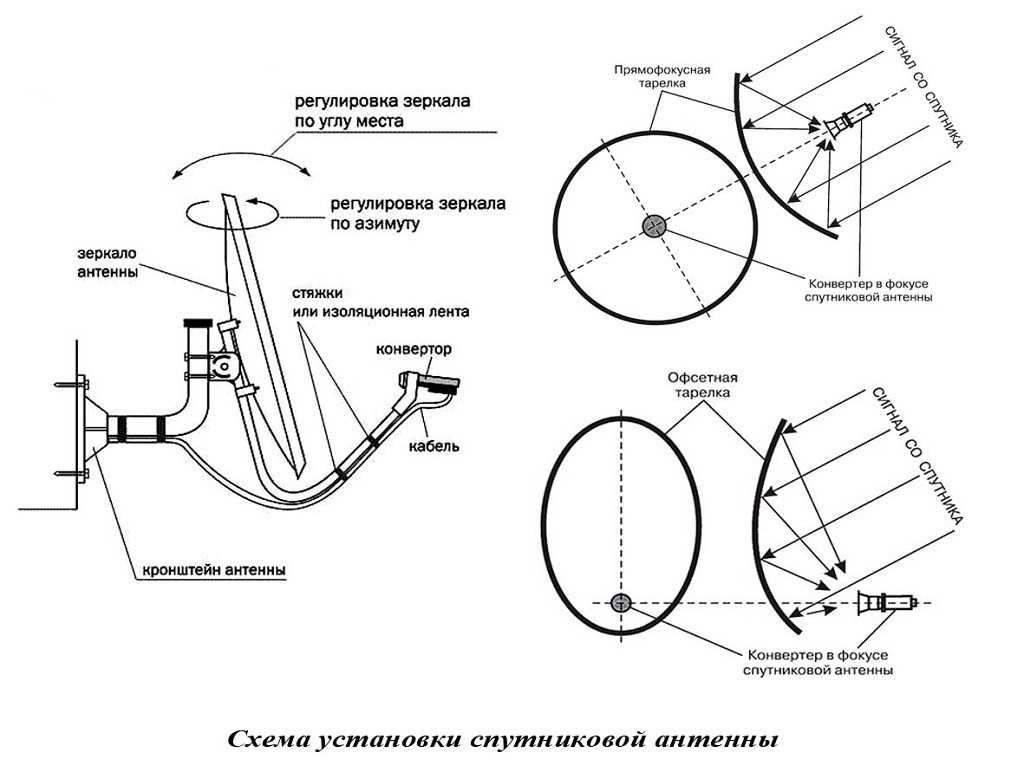

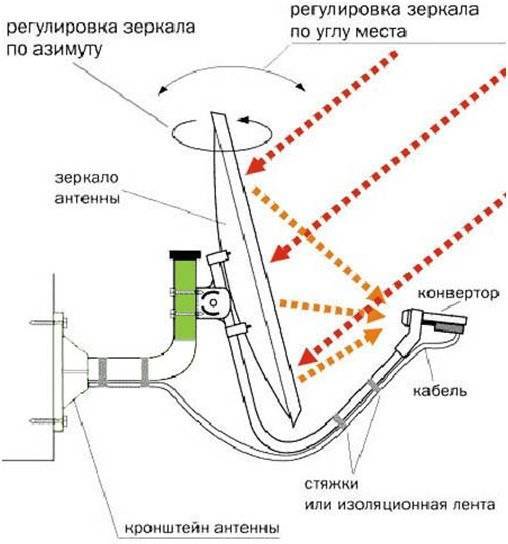

Схема подключения спутниковой антенны

Настраиваем боковые конвертеры

После предыдущих манипуляций, боковые головки наладить очень просто, остальные спутники находятся по бокам.

Принцип не отличается от предыдущей настройки:

Для Amos скорость 27500, частота 11766, поляризация H.
Hotbird – 27500, 11034, V.

Выгибаем боковой кронштейнер. Не бойтесь, некоторые модели сделаны так, что без этого никак. Аккуратно передвигайте конвертер в правую сторону с левого, верхнего угла, потом опускайте ниже и крутите левее. Отслеживайте сигнал, пока он не станет в норме.

Сигнала не будет, если неверно выставить настройки дисека. Проверьте.

Заканчиваем настройку

Когда вы всё настроите и подмотаете все провода, сканируйте и ищите каналы. В тюнере найдите функцию SCAN. Там будет список всех доступных каналов. Выбирайте нужные вам.

Сейчас зачастую все каналы уже в настройках тюнера есть. Не нужно заниматься сканированием и настройкой. Включаем телевизор, смотрим понравившийся канал. Найдите и нажмите на пульте кнопку Info (вставьте батарейки в пульт). Какие-то каналы могут отсутствовать, прописывайте их частоту в редакторе

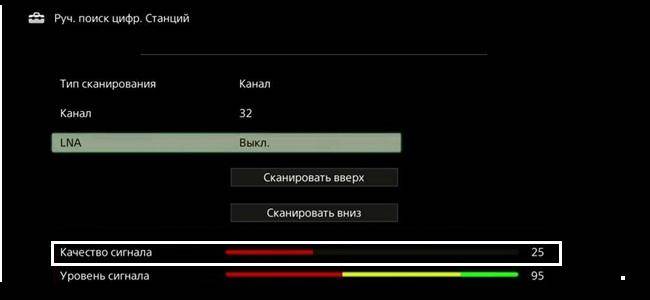

И обращайте внимание на показания двух или трёх шкал, смотря какой тюнер

Этап 2: Сборка антенны

Сборка антенны

Теперь нужно собрать все детали антенны вместе. Чтобы узнать, как правильно это сделать, можете использовать инструкцию, которая обязательно должна быть в комплекте.

Для начала собирается крепление (труба) для удержания зеркала (тарелки). В комплекте должны быть крепежные элементы (гайки, болты, шпильки и шурупы), при помощи которых соединяется готовое крепление. Зажимайте все надежно, чтобы под воздействием погодных условий все не расшаталось, и не сорвалась. Регулировочные же гайки сильно не затягивайте, чтобы антенну можно было двигать вверх и вниз при настройке.
Теперь на трубе устанавливается крепление для кронштейна. В ней должны быть специальные отверстия, куда будут вставляться болты. Именно там нужно зафиксировать крепление.
Если у вас один конвертор, смонтируйте его в держатель. Во избежание попадания атмосферных осадков, закрепите его разъемом вниз. Если коннекторов несколько – необходимо собрать мулитифид. Возьмите два мультифида и установите в них конверторы. Закрепите все при помощи крепежных элементов. Когда головки собраны, их можно крепить на антенну.
Поместите мультифиды на крепежную трубку и зафиксируйте их. Так как все крепления – это болты, гайки и шурупы, для работы понадобятся только отвертка и ключи. С их помощью крепятся все элементы.

Установка мультифидов

Пришло время зачистить кабели, чтобы насадить на них коннекторы. При помощи ножа снимите верхний слой изоляции, отступив от конца примерно 1,5 см. Сняв изоляцию, вы увидите оплетку. Ее надо загнуть назад. То же следует сделать с фольгой, находящейся под оплеткой. Осталось оголить провод, который находится под вторым изоляционным слоем. Отступите 1 см и снимите слой.

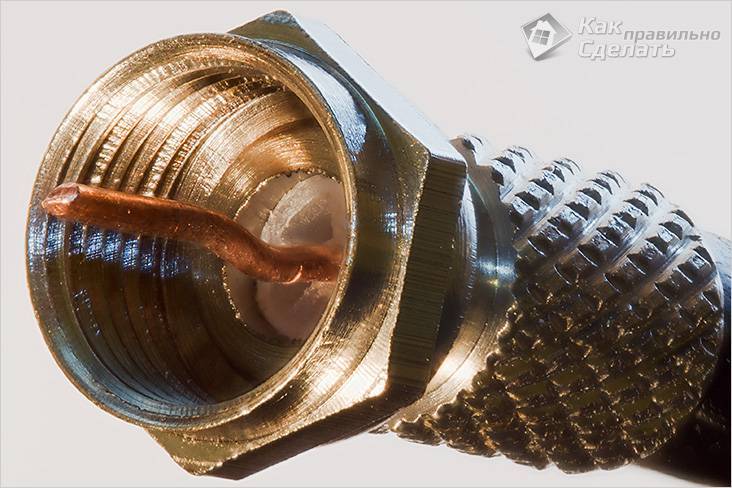

Накручиваем F-коннектор на конец кабеля. Если провод выступает очень далеко, его можно обрезать, оставив несколько мм от края коннектора. Соединение лучше загерметизировать, используя термоусадочную трубку или изоляционную ленту с нанесением слоя силикона. Если у вас антенна на 1 спутник, то кабель можно подсоединять к коннектору, если несколько, те же манипуляции проделываем с другими кабелями. Если у вас был один сплошной провод, отрежьте от него столько кусков, сколько у вас есть конверторов. Размер одного такого провода может быть примерно 1 м. Он будет отходить от конвертора до дисека.
Внизу антенны закрепите дисек. Для этого используйте строительные хомуты. Затем подключите к нему все провода, накрутив F-коннектор на резьбу. От дисека подведите провода к головкам и подсоедините их.

Конвертеры

Для начала, более подробно стоит рассмотреть сами конвертеры.

Они различаются по поляризации. Бывают модели:

с линейной поляризацией (вертикальной и горизонтальной)

с круговой поляризацией

С круговой используются для приема каналов Триколор ТВ и НТВ+ со спутника 36 градусов. Для приема МТС и Телекарта потребуется с линейной поляризацией Ku диапазона.

Отличить их можно по маркировке. Слева на рисунке круговой, справа – линейный.

Еще у них может быть разное количество выходов:

один

два

четыре

восемь

Сам конвертер состоит из трех основных элементов:

облучатель

волновод

электронный блок

Под крышкой облучателя можно увидеть диэлектрическую пластинку. Ее наличие говорит о том, что это конвертер круговой поляризации.

То есть, его можно применять для приема каналов Триколор и НТВ Плюс. Чтобы превратить такой конвертор в линейный, для поиска других спутников, достаточно вытащить и убрать пластину.

Кстати, пропадание или ухудшение сигнала, иногда может быть связано с повреждением этой пластинки. Она из-за перепадов температур на улице, постепенно разрушается и выкрашивается.

Специальные конвертеры для мультисвитчей имеют 4 выхода.

При этом они все не равнозначны. Один с вертикальной, другой с горизонтальной поляризацией. Плюс два поддиапазона – верхний и нижний. Это имеет значение при подключении кабелей через мультисвитч.

Этапы установки

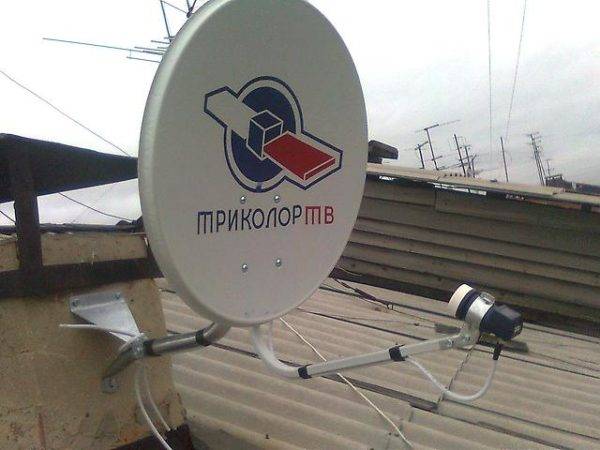

Монтаж спутниковой тарелки

Установка Триколор ТВ не отличается от установки любого другого спутникового телевидения и начинается с монтажа антенны, который можно доверить специалистам. Стоит такая услуга вместе с настройкой приемника – от 1000 рублей. В принципе, это небольшая сумма. Но чтобы сэкономить на стоимости установки оборудования, монтаж Триколор можно выполнить самостоятельно.

Чтобы связь была качественной, примите все меры для устранения препятствий. Прохождению спутникового сигнала не должен мешать ни один предмет. Антенна от ресивера должна располагаться не дальше 100 метров.

Для начала нужно собрать антенну согласно инструкции. Монтаж антенны выполняется только на прочную поверхность, к которой крепится кронштейн. На следующем этапе внутрь держателя помещается конвертер.

При помощи разъема соединяем конвертер и кабель. Схема подключения такова:

Очищаем провод от изоляции.
Оплетку размещаем по длине кабеля.
По длине оплетки размещаем фольгу.
Снимаем 1 см внутренней изоляции.
Разъем накручиваем до упора.
Находящийся в центре проводник освобождаем на 0,2 см.

Используя изоляцию, крепим кабель к держателю конвертера. Во избежание попадания влаги F-разъем обматываем изолентой и наносим силикон. Пришло время крепить антенну на кронштейн, к которому нужно присоединить кабель.

Подключение ресивера

Антенна установлена, следующим этапом будет подключение ресивера. Подключить приемник Триколор своими руками к телевизору, к примеру, марки Самсунг, совсем не трудно, главное, следовать инструкции. Это можно сделать при помощи обычного или антенного кабеля. В первом случае подключение выйдет низкочастотное, а для высококачественного подключения нужно использовать антенный кабель (узнайте подробнее о выборе кабеля).

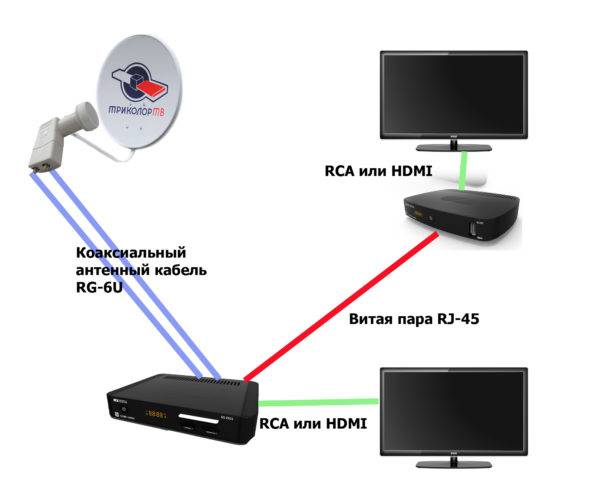

Схема подключения ресивера на два телевизора

Порядок подключения приемника одинаковый. Для начала нужно при помощи кабеля соединить антенну с ресивером. Включить прибор в розетку и нажать кнопку «Вкл.». С помощью автоматического режима найти канал с надписью «Нет сигнала». Это укажет на правильность подключения ресивера.

Далее следует проверить силу подаваемого сигнала со спутника на устройство. Включите любой канал. Учтите, картинки еще не будет – нужно настраивать антенну. На данном этапе на экране должны загореться номер и название канала, а также время.

Основные понятия

Телевизионный спутник

Для начала давайте ознакомимся с основными понятиями, которые мы будем упоминать по ходу работ:

Телевизионный спутник – он находится на орбите Земли и посылает телесигнал на обусловленную территорию при помощи транспондера. Все спутники находятся на одной широте, так как располагаются на экваторе, но имеют разную долготу.
Транспондер – приемопередатчик, находящийся на спутнике.
Спутниковая тарелка – главный элемент, позволяющий абоненту получать сигнал с орбиты. Она «собирает» сигнал со всей поверхности и фокусирует его в определенной точке, где стоит конвертор.
Конвертор – прибор, установленный на держателе, он получает сигнал, отраженный от антенны.
Мультифид – приспособление, которое держит дополнительные конверторы. Так как спутники на орбите располагаются рядом, на одну тарелку можно получать прием от нескольких источников. В таком случае на одну антенну устанавливаются 3 конвертора.

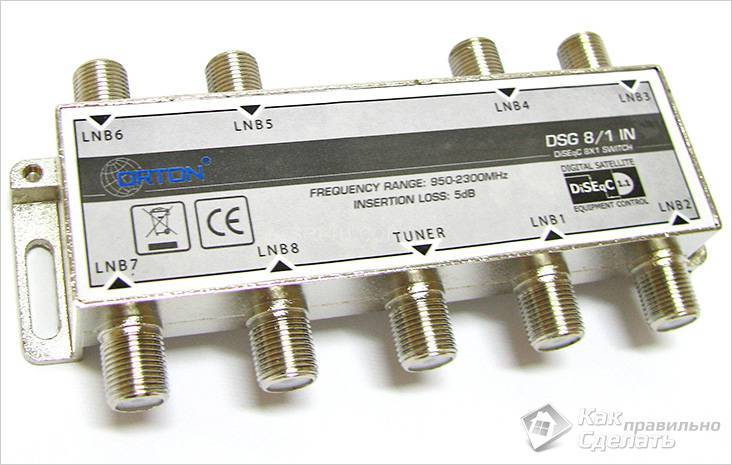

Дисек – прибор, переключающий сигнал с 3-х или больше конверторов на один кабель. Тюнер действует так, чтобы принимать сигнал только с одного источника, передаваемый ему конвертером. Подключением одного из нескольких источников занимается дисек.
Кронштейн – обычный держатель. Он сделан из металла и крепится на стену или другую поверхность.

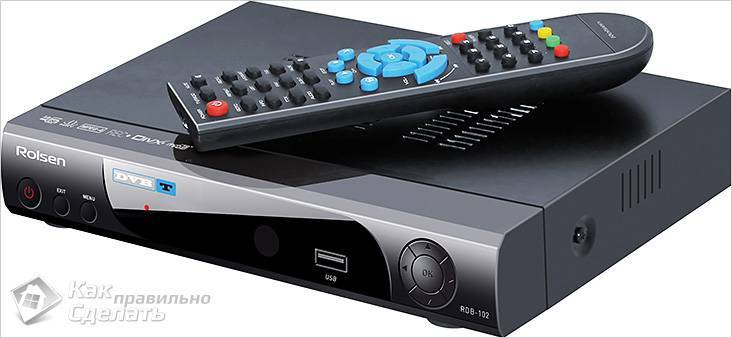

Ресивер (тюнер) – прибор, принимающий сигнал, поступающий из конвертора. Благодаря ему сигнал выводится на телевизор, а мы видим картинку и слышим звук.

Знать все это необязательно, но все же вы будете иметь представление, как работает система. Тогда установка пройдет более продуктивно и быстро.

Как собрать мультифид

Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.

Маленькое одевается на собранную с пластиком трубку.

Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.

На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.

Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.

Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.

Собственно, как и летают по горизонту сами спутники.

Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.

А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.

После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.

Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.

Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.

После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.

Каждый конец подписываете от какой именно головки он идет.

Если у вас дайсек, выходной кабель будет один.

Настройка антенны

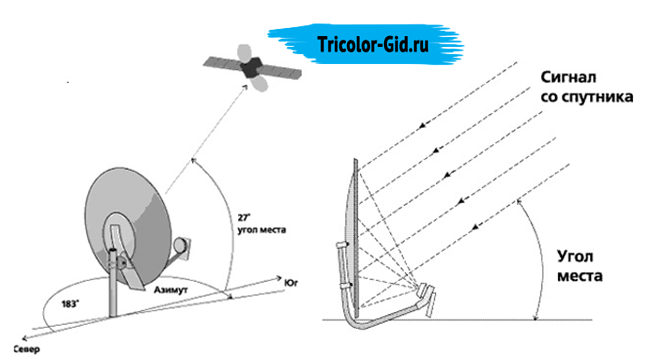

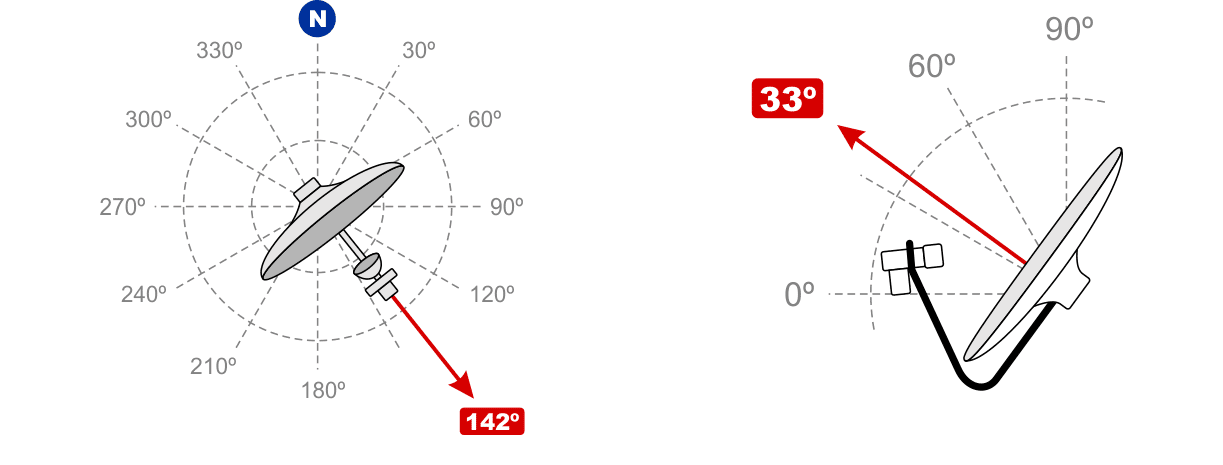

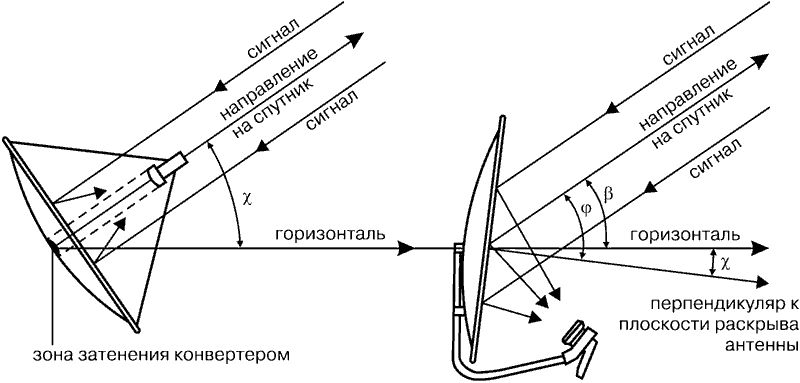

Чтобы настроить антенну, необходимо рассчитать азимут спутников и угол подъема. Вычислить их поможет обыкновенный компас и формула. Чтобы не морочить голову, разработчики придумали программы-приложения для смартфона, например, Satfinder. Калькулятор азимутов можно с легкостью отыскать в интернете вместе с картой примерных координат спутников относительно вашей местности. Также поисковик поможет вам с точными координатами вашего населенного пункта. Все полученные водные данные нужно внести в формулу, и программа расскажет вам об азимуте и угле наклона вашей антенны.

У вертикально стоящих офсетных тарелок угол искривления уже есть, его значение можно найти в инструкции. Закрепите антенну твердо, но чтобы она смогла двигаться с легким усилием, и направьте в сторону спутника с учетом расчетных данных. Для настройки антенны желателен телевизор. DiseqC с тюнером (вход LNB IN) соединяется кабелем. Чаще всего это можно сделать как с помощью SCART–разъема, так и выхода RCA («тюльпан»). Коммутацию с DiseqC необходимо проводить только с выключенным питанием.

Совет. Ручная настройка антенны по отношению к спутникам – дело тонкое. Телевизор на высоту поднимать неудобно, поэтому приспосабливайте гаджеты: телефон, автомагнитолу или планшет, которые совместно с тюнером дадут картинку уже на крыше.

После включения в сеть ресивер должен показать на экране отсутствие сигнала. Для настройки необходимо войти в меню ресивера (как правило, код — 0000) и найти необходимый вам спутник. Настраиваться необходимо на сильный транспондер спутника: обозначьте частоту, поляризацию, укажите символьную скорость, fec. Сильный — это чаще тот, с которого ведет трансляцию нескольких каналов. Если после этих манипуляций до высоких показателей задергались шкалы сигнала — вы высчитали правильно. Теперь нужно лишь немного подрегулировать сигнал, вращая антенну, не более 10 мм по азимуту и углу.

Настроить антенну помогут специальные программы

Если качество оставляет желать лучшего, начинайте поиск вручную. Сектор для этого обычно выбирается таким образом: по углу места +/-10°, по азимуту +/-15°. Вращать необходимо от крайнего угла, делая паузы на 2-3 сек. через 4-5 мм. После успешной «поимки» всех спутников не забудьте изолировать разъемы от внешних факторов (например, резиной) и аккуратно закрепить кабель по пути к тюнеру.

Настройка телевизора на прием спутникового телевидения

Важно! Прошивки телевизора постоянно обновляются. Перед настройкой желательно установить последнюю версию программного обеспечения

Если этого не сделать, устройство способно не отображать картинку каналов, не опознавать спутники.

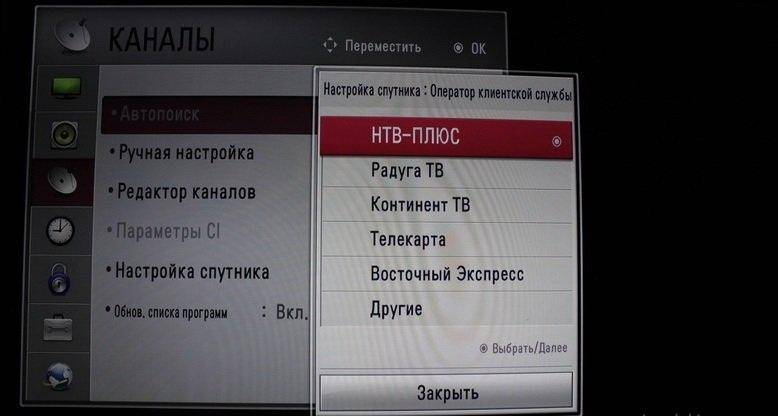

Настройка LG

Алгоритм настройки каналов на LG достаточно прост.

Кабель от антенны коммутируется на разъем, обозначенный как DVB-S или S2.
Телевизор включают и вызывают экранное меню кнопкой на пульте ДУ.
Нажимают переходят в настройки, затем в раздел «Каналы».
Находят пункт «Программный режим».

Система попросит выбрать источник сигнала. В окошке нужно кликнуть на название «Спутник» и нажать ОК.

На предложение провести автоматический поиск каналов нужно ответить отказом. После активировать пункт «Настройка спутника» и выбрать необходимый из выпадающего списка. В случае если телевизор отображает неверные параметры, их нужно изменить. Что именно прописывать в поля данных — выдает программа SatFinder.

https://youtube.com/watch?v=0LloF3c2ekA

Настройка Samsung

Настроить Самсунг для приема спутникового ТВ можно следующим образом:

нажать на пульте ДУ кнопку Menu;
выбрать и нажать на иконку «Каналы»;
указать в поле «Антенна» значение «Спутник»;
зайти в пункт «Страна» и выбрать «Россия» (система может запросить ПИН, стандартные комбинации — 0000, 1234, 1111);
войти в «Кабельные параметры поиска»;
прописать параметры спутника;
запустить «Автонастройка».

Важно! Стоит отметить, что в телевизорах Самсунг есть несколько типов операционных систем и алгоритмов настройки. Поэтому перед началом работы рекомендуется тщательно изучить инструкцию по эксплуатации конкретной модели.

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее. Если ее прикрутить с другой стороны, а физически это возможно, тогда:

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

во-первых, у вас будет плохая соосность отверстий

во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта – наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

Выбираем спутник

Нужно выбрать какой оператор спутникового тв нам нужен.

Основа спутникового телевидения – орбитальные спутники. Телевизионные станции отправляют на них сигнал, а они распространяют его на огромные территории. Затем он поступает на антенну, та отражает его на головку, она передаёт его на тюнер. Там происходит раскодировка и мы видим картинку и слышим звук.

Но просто антенны для этого мало. Тут нужна целая система.

Спутники бывают двух типов:

Открытого вещания
Закодированного

Каналы собираются в пакеты и приобретается карта, которая раскодирует их.

Вещание русских каналов происходит со спутников из разных концов мира. Чтобы принимать сигнал с конкретного спутника, требуется чтобы антенна была направлена в его сторону и выставить верную частоту. Если нужные спутники рядом, то чтобы поймать его, нужна всего одна антенна.

Спутник Ямал 201 даёт возможность просматривать до тридцати русских каналов. На околоземной орбите есть много трансляторов бесплатных каналов.

При выборе оператора присмотритесь к:

Триколор-ТВ – работает много лет и имеет много клиентов.
НТВ Плюс
Радуга ТВ

Все они предоставляют много каналов.

Установка и настройка спутниковой антенны

Советы по установке и настройке

Несколько предложений ниже помогут упростить процесс установки спутниковой антенны своими руками, а также помогут сделать телевидение более комфортным:

Если подключены только две головки (что часто и бывает — по конвектору для АТВ и ЦТВ), лучше не использовать дисек. При выходе из строя или повреждении кабеля проблема обнаружится сразу по большой разнице регистрируемого излучения с каждой головки.
При желании смотреть только программы высокой четкости, от конвектора, принимающего АТВ, кабель можно вывести напрямую к телевизору, минуя ресивер

Но важно помнить, в этом случае часть программ будет размещено на физических каналах телевизора. Для сохранения телеканалов эфирного вещания настройку придется выполнять вручную.
При наличии телевизора с встроенным тюнером стандарта вещания DVB-S2, у которого есть 1000 или более ТВК, ресивер можно не использовать

Такое устройство полностью заменяет приставку, и подключение спутникового телевидения станет дешевле. Но если у него не предусмотрен CAM-разъем, не все операторы будут доступны для подключения.
При монтаже антенны нужно стараться минимизировать протяженность кабеля. Из-за шумности он также частично рассеивает сигнал при транспортировке излучения.
Лучше приобрести тарелку немного большего диаметра, которая гарантированно будет фокусировать излучение на спутник даже в условиях тумана и сильной облачности. При этом не стоит рассматривать устройства более 1.5 м, т.к. они тяжелые и сильно уязвимы от ветра.

Топ 3 лучших спутниковых тарелок

Покупатели часто спрашивают, какую выбрать для телевизора спутниковую тарелку. Наиболее популярными провайдерами сегодня являются НТВ Плюс, Ростелеком, Триколор ТВ, МТС и другие операторы.

Триколор Full HD E501/C5911. Преимущество набора в том, что он предназначен для подключения сразу к паре телевизоров за счет двух ресиверов, идущих в комплекте. Бесплатно пользователю доступно множество телеканалов, а также есть возможность подключить платные тематические пакеты. Один из приемников поддерживает запись эфира. Недостаток – высокая стоимость комплекта оборудования, а также отсутствие кабеля HDMI для подключения к телевизору. Тарелка диаметром 55 см может быть мала в некоторых регионах страны.
МТС 92. Недорогой комплект оборудования, предназначенный для вещания каналов в разрешении Full HD. В наборе идет антенна диаметром 60 см, монтажное оборудование и CAM-модуль. Этот комплект актуален для современных телевизоров, оснащенным CI-слотом. Если же он отсутствует, потребуется дополнительно приобрести ресивер.
НТВ-Плюс HD Simple 2. Подсоединить к тв эту тарелку рекомендуется поклонникам спорта. В комплекте идет все необходимое для монтажа и настройки, после приобретения останется лишь установить и подключить антенну. В пакете предоставляется множество спортивных каналов, кроме того, пользователь может подключить для телевизора большое количество платных телеканалов по своему выбору.

Этап 1: Выбор места

Выбор подходящего места для антенны

Для начала надо определиться с местом, где будет смонтирована тарелка. Главное условие – она должна быть направлена в сторону источника сигнала. На пути воображаемой линии не должно быть посторонних предметов: других домов, деревьев, вышек и т. п

Важно знать одно правило: все спутники расположены на южной стороне. Чтобы определить, где именно есть источник сигнала и куда направлять антенну, посмотрите на тарелки, установленные соседями

Таким же образом поставьте и вы. В случае когда соседей нет, можно воспользоваться программой «Satellite Antenna Alignment». Ее можно найти в интернете. Благодаря ей, вы можете точно рассчитать азимут и угол для правильной установки.

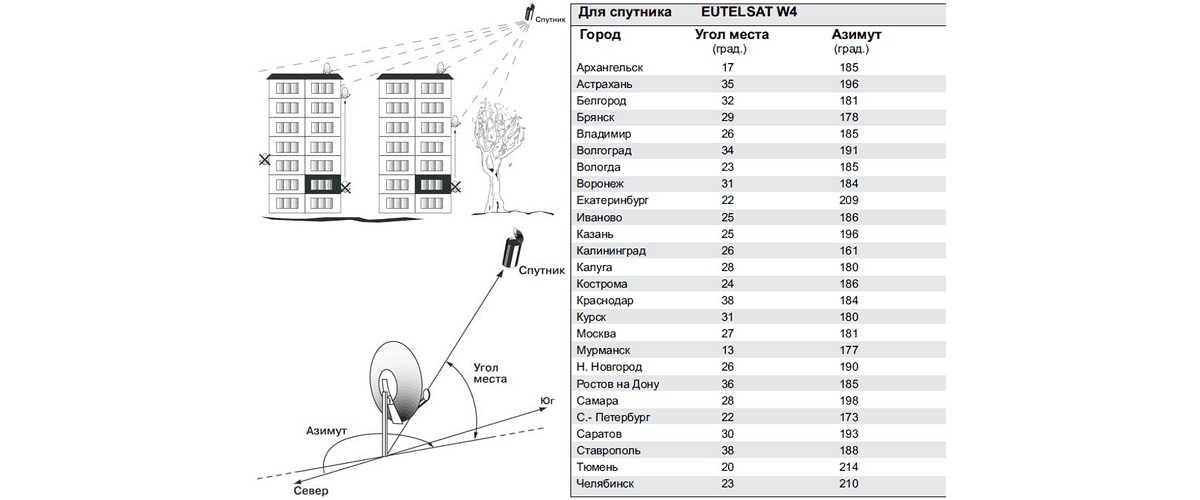

Азимут и угол установки антенны

Если говорить о месте расположения, то монтаж антенн на крышу дома избавит вас от проблем с загораживанием зоны видимости спутника. В таком случае деревья и прочие препятствия вам не страшны, но придется бросать большой кабель, особенно если вы живете на первых этажах здания. Более удобно, когда тарелка располагается близко к телевизору. Тогда устанавливать и настраивать ее будет гораздо удобнее. Но опять же, нужно следить за тем, чтобы не было помех.

Поиск направления

От специалистов по установке и продавцов оборудования можно услышать, что спутниковая антенна требует точной настройки, и мастера для этого используют специальное оборудования. Отчасти данное утверждение верно, монтажники вычисляют точное направление конвектора с помощью приборов. Но это только половина правды.

Важно! Сигнал можно принять и расшифровать даже при 55% уровне приема. Следовательно, точное направление не нужно и специальное оборудование лишь помогает ускорить процесс монтажа.. Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день

Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж

Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день. Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж.

Поэтому лучше воспользоваться альтернативным методом.

Для этого нужно сделать две вещи:

Зафиксировать конвектор на тарелке, не забывая про ее тип (для офсетной он будет немного смещен вниз).
От головки протянуть телевизионный кабель и подключить к ресиверу, а его к телевизору.

В данном случае требуется наблюдать уровень поступившего на головку (фактического) и регистрируемого (на ресивере) излучения. У последнего всегда более низкое значение, т.к. конвектор с антенным кабелем обладают небольшой шумностью, и сигнал немного рассеивается до поступления на изображение. Он для настройки и нужен.

После подключения ресивер нужно настроить на конкретный спутник, который определяется типом головки. Значения представлены в таблице ниже:

Спутник	Частота	Скорость	Поляризация
Amos	10722	27500	H (горизонтальная)
Hotbird	11034	27500
Sirius	11766	27500	V (вертикальная)

Настройка каналов не принципиальна и от их присутствия уровень сигнала не меняется.

Внимание! Здесь потребуется помощник, который будет наблюдать за ресивером и сообщать значение сигнала. В крайнем случае, телевизор можно развернуть к окну и использовать зеркало.

Нужное направление тарелки для принятия сигнала находится в три этапа:

тарелку следует направить на юг (90° по часовой стрелке от точки восхода солнца);
установить спутниковую антенну прямо или вверх под углом 60° в зависимости от поляризации. При использовании головок разной поляризации направить прямо;
зафиксировать тарелку.

Это будет условное начальное положение, от которого в дальнейшем будет проводиться поиск улучшенного сигнала. Если уровень регистрируемого излучения достиг 40% — 45%, тарелку можно закреплять. В противном случае нужно плавно и медленно ее вращать до нахождения приемлемого значения.

Осталось найти точное направление для конвекторов. Для этого головка с горизонтальной поляризацией устанавливается вдоль направления самой головки и в дальнейшем ее нужно плавно и немного сдвигать, пока уровень сигнала не достигнет 65% (а лучше 70%).

Для конвектора с вертикальной поляризацией повторить процесс, предварительно установив ее в наклонном вертикальном положении под углом 30°.

Важно! При настройке антенны своими руками с несколькими конвекторами, у головки с горизонтальной поляризацией уровень сигнала может быть ниже — ей мешают строения.

Потребуется поднять саму тарелку. Если же регистрируется значение не выше 20% — 25% и не меняется, поврежден или неисправен кабель. Такой уровень сигнала нормальный при отсутствии антенны.

Настройка антенны на спутник

Имея подробную справочную информацию, не составит никакого труда самостоятельно настроить спутниковую тарелку. Сегодня есть приложение для мобильных телефонов и планшетов, которое называется SatFinder. В нем можно выбрать провайдера спутникового телевидения или найти конкретный транслятор по его имени. Приложение выдает следующие данные.

Направление на спутник по карте, позволяющее правильно выбрать сторону дома для монтажа антенны.

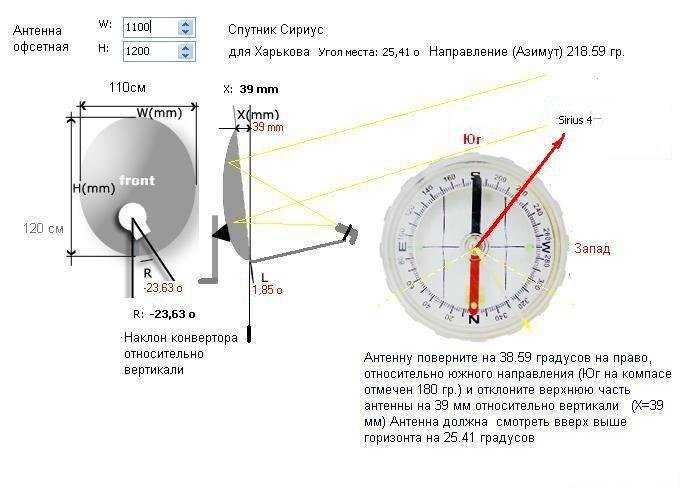

Азимут по горизонтали. Этот параметр описывает, на сколько градусов должна быть повернута тарелка относительно направления север-юг. Сегодня в каждом телефоне есть программный компас, по которому легко проверить правильность установки.
Наклон дефлектора по вертикали. С этим параметром нужно быть крайне аккуратным. Некоторые производители антенн делают систему конвертер-дефлектор. Изделия других требуют корректировки угла наклона.

Имея на руках все данные для настройки, пользователь должен смонтировать, закрепить, повернуть и наклонить антенну. После можно провести тонкое позиционирование. Для этого на телевизоре выбирается инфоканал (как вызывать, зависит от модели тюнера и ТВ). Затем, понемногу поворачивая и изменяя наклон антенны, следует добиться максимальных показателей индикаторов в нижнем углу экрана.

Спутниковое ТВ: какое оборудование необходимо

Если для подключения аналогового телевидения достаточно кабеля, штекера, антенны и телевизора, то спутниковое ТВ нуждается в намного большем количестве устройств.

Среди них:

Телевизионный спутник – источник принимаемого антенной сигнала, поэтому на него нужно ориентировать направление «тарелки»;
Спутниковая антенна – особая конструкция, позволяющая принимать сигнал «из космоса», концентрировать его и отправлять на конвертер;
Конвертер – усилитель принятого сигнала, направляющий его по кабелю на приемник (ресивер);
Штанговый держатель – нужен для того, чтобы закреплять в нем один или несколько конвертеров, если сигнал поступает от нескольких спутников. Другое его название – мультифид-держатель.
Кронштейн – сооружение, необходимое для крепления антенны и ее комплектующих на крыше, стене и другом основании. Конструкция его такова, что систему можно разворачивать и сдвигать в разные стороны.
Ресивер – электронное устройство для обработки принимаемого сигнала в изображение и подачи его на телевизор.

Настройка оборудования

После нахождения нужного направления следует закрепить конвекторы к тарелке. Далее отсоединить от них кабель, подключить дисек и уже от него пропустить единый провод к ресиверу.

Совет! Если подключено не более двух головок и нет дисека, можно его не подключать, а вывести от каждого конвектора отдельный кабель. На корпусе любого спутникового ресивера предусмотрено два антенных входа.

Ресивер подключается к телевизору с помощью RCA провода или hdmi-кабеля. У последнего выше пропускная способность и если подключены каналы в 4K-формате, только он будет выводить изображение высокой четкости. Настройка тюнера спутниковой антенны уже было выполнена перед поиском направления, изменять ее не нужно.
