DVI i и DVI D: разница и есть ли отличия у форматов, сравнение

Отличия DVI и HDMI

И так, давайте же теперь разберём какая же разница всё же есть между этими двумя типами кабелей.

Пожалуй самым первым пунктом должно быть то, что в DVI не может передаваться звук. В HDMI же имеется 8-ми канальная звуковая передача. Лично у меня к ПК по HDMI подключён телевизор и я ещё давно заметил, что звук действительно передаётся. Но так же на это должна быть способна ваша видеокарта. Если у вашего оборудования такой возможности нет, то и передать вы ничего не сможете.
Отсутствие звука в DVI можно объяснить следующим: А зачем? По DVI подключается либо профессиональное оборудование либо мониторы. Для чего там передача звука? В тот момент как HDMI зачастую используется именно в мультимедии (приставки, домашние кинотеатры и .т.д.), там данное свойство просто необходимо.
В последних версиях HDMI имеется Ethernet канал, для передачи «ваших интернетов» со скоростью 100МБит. DVI такой возможностью не обладает. Но так же как и со звуком не думаю, что это можно отнести к разнице технологий, так как просто в HDMI кабель умудрились запихать больше контактов для передачи всяких плюшек и более ничего.
За счёт своих плюшек, а так же за счёт того, что HDMI разрабатывался как для мультимедии, то в нём нашлось место только для одного цифрового канала видео передачи. В тот момент как DVI имеет 1 цифровой и аж 2 аналоговых. Т.е. DVI может с лёгкостью заменить VGA, если это требует то или иное оборудование

Этот факт говорит о том, что DVI используется более в профессиональных сферах, нежели HDMI, который используется в основном в домашних условиях.
Теперь давайте обратим внимание на HDCP (защита широкополосного цифрового содержимого). Не спорою, что многие даже не слышали об этом. Я прикрепил ссылку на википедию, чтобы при желании вы смогли ознакомиться

В двух словах это защита лицензионного видео контента от копирования. Если оборудование не умеет работать с HDCP, то вы не сможете посмотреть большинство лицензионных фильмов и т.д. с Blu-ray. HDMI такой функцией просто обязан обладать и обладает. Какой смысл тогда использовать его в домашних кинотеатрах. Тут проблем нет. Но вот DVI не умеет работать с HDCP. В DVI такая возможность даже не закладывалась изначально, ибо только в России человек будет смотреть фильм, купив новый лицензионный диск и смотреть с 4К разрешением и объёмным звуком на своём мониторе, загибающегося ПК. Так что если вы дошли до такого состояния, то DVI вам не поможет. Если другого кабеля или разъёма у вас нет, то убедитесь в том, что данной технологией обладают ваши видеокарта и монитор.

Я прикрепил ссылку на википедию, чтобы при желании вы смогли ознакомиться. В двух словах это защита лицензионного видео контента от копирования. Если оборудование не умеет работать с HDCP, то вы не сможете посмотреть большинство лицензионных фильмов и т.д. с Blu-ray. HDMI такой функцией просто обязан обладать и обладает. Какой смысл тогда использовать его в домашних кинотеатрах. Тут проблем нет. Но вот DVI не умеет работать с HDCP. В DVI такая возможность даже не закладывалась изначально, ибо только в России человек будет смотреть фильм, купив новый лицензионный диск и смотреть с 4К разрешением и объёмным звуком на своём мониторе, загибающегося ПК. Так что если вы дошли до такого состояния, то DVI вам не поможет. Если другого кабеля или разъёма у вас нет, то убедитесь в том, что данной технологией обладают ваши видеокарта и монитор.

Чем схожи DVI и HDMI

Чтобы решить, что лучше для монитора, DVI или HDMI, рассмотрим их общие черты:

Оба разъема достаточно распространены.
Оба современные и развиваются.
Способны передавать качественный цифровой сигнал в высоком разрешении.
Поддерживают передачу 3D-изображений с частотой обновлений 120 Герц.
Качество сигнала не имеет отличий.
Благодаря использованию одной технологии цифровой передачи данных, оба разъема между собой совместимы, нужен только переходник.

Данный список приведен для сравнения HDMI с разъемом DVI-D dual link, так как другие версии заметно уступают и не способны конкурировать на равных.

What is DVI-I?

Most older graphics cards and motherboards have a DVI connector for connecting a monitor or projector to the computer. A DVI-D connector only transmits digital signals.

When used with the DVI to VGA adapter, a DVI-I connector on a graphics card can send a digital signal (for digital displays such as flat panel LCD monitors) and an analog signal (for older shows such as a CRT monitor).

The graphics card with the DVI-I connector has more pins than the graphics card with the DVI-D connector. The DVI-I connector has additional fasteners, which are used to carry the analog signal.

How Does a DVI-I Work?

A DVI-I connector, on the other hand, can send both digital signals (for digital displays such as LED-backlit LCD monitors) and analog signals (for older displays such as CRT monitors) when used with a DVI to VGA adapter. As a result, a DVI-I connector has more pins than a DVI-D connector.

Single-link DVI-I connectors have 23 pins (18+5), while dual-link connectors have 29 pins (24+5). DVI-I connectors do not convert analog and digital signals, but they can accept either digital or analog signals at the same time.

If a video card, monitor, and cable all have DVI-I connections capable of supporting both analog and digital signals, only one mode of operation can be used. DVI-I connectors, as their name implies, are compatible with all three DVI cable types.

Graphics cards and motherboards with DVI-I connectors are thus fully compatible with LCD monitors that typically have DVI-D ports. The DVI-D cable reads only the digital output from the DVI-I connector and ignores the analog signal. Finally, there’s the DVI-A connector, which can only transmit analog signals and is now obsolete.

DVI-I vs DVI-D

DVI-I is a DVI connector that supports digital and analog signals. It has a larger number of pins (24) compared to DVI-D. DVI-D is a type of DVI connector that only supports digital signals. It has fewer pins (18) compared to DVI-I. DVI-D is used primarily for digital displays.

Single-link DVI-I connections contain 23 pins (18+5), whereas dual-link fittings have 29 pins (24+5). DVI-I connections do not transform analogue and electronic information, but they may accommodate both — but not all currently.

If a graphics chipset, screen, and connection all have DVI-I connectors capable of supporting analogue and electronic signals, only one mode of functioning may be used.

DVI-D ports are solely capable of transmitting digital video signals. Dual-link DVI-D connections have 25 pins (24+1), whereas single-link DVI-D ports have 19 pins (18+1). DVI-D cables are compatible with DVI-D as well as DVI-I connections.

Using an adapter, DVI-D visual signals can be supported by HDMI and DisplayPort ports. However, DVI-D cannot handle the extra capabilities that HDMI and DisplayPort provide, such as synchronized sound and CEC management.

Как подключить DVI-I и DVI-D к монитору?

Для подключения монитора с разъемом DVI-I или DVI-D вы можете использовать следующие шаги:

1. Убедитесь, что ваш монитор и видеокарта имеют соответствующие порты DVI-I или DVI-D.

2. В случае DVI-D, возможно, потребуется использовать адаптер для подключения к порту DVI-I. Убедитесь, что у вас есть правильный адаптер перед подключением.

3. Выключите компьютер и монитор, чтобы избежать повреждений оборудования.

4. Подключите один конец DVI-кабеля к порту DVI-I или DVI-D на задней панели вашей видеокарты.

5. Подключите другой конец DVI-кабеля к соответствующему порту DVI-I или DVI-D на задней панели монитора.

6. Убедитесь, что все контакты на DVI-кабеле плотно зафиксированы в портах, чтобы избежать сигнальных помех.

7. Включите монитор и компьютер.

8. Если монитор не отображает изображение, проверьте, правильно ли выбран входной источник на вашем мониторе. Настройки именуются разными способами в зависимости от производителя монитора, но обычно есть кнопка на передней или боковой панели монитора для выбора источника входного сигнала.

9. В большинстве случаев компьютер автоматически распознает подключенный монитор и настраивает его разрешение и частоту обновления. Однако, если вы столкнулись с проблемами в отображении изображения или настройке разрешения, вы можете изменить параметры в ОС вашего компьютера.

Теперь у вас должно быть успешно подключено устройство с использованием DVI-I или DVI-D! Приятной работы!

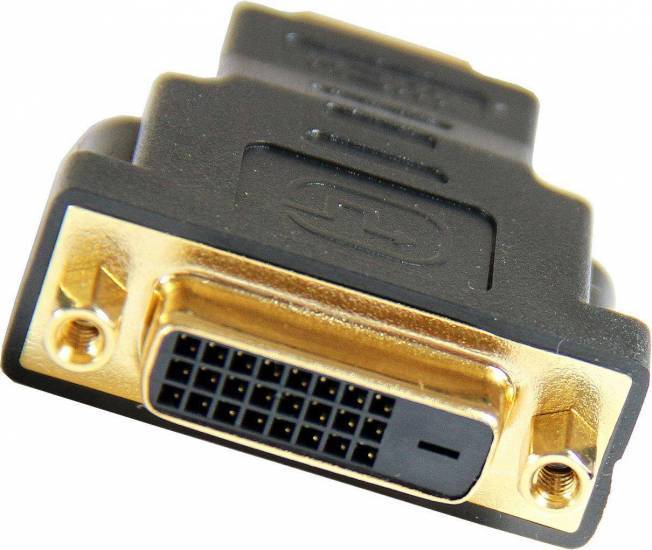

Разъем DVI-HDMI

Данный цифровой разъем используют для передачи сигналов HDTV. Предназначен для подсоединения телевизоров к различным источникам сигналов. Особенностью упомянутого разъема является то, что через него можно передавать не только видеосигнал, но и цифровой звук. Он позволяет транслировать 8 аудиоканалов с разрядностью в 24 бита. Существуют различные спецификации означенного интерфейса, а также переходники, благодаря которым можно соединять между собой разные типы разъемов. Также HDMI-коннектор можно использовать для соединения персонального компьютера и телевизора. Следует помнить, что интерфейс HDMI-DVI поддерживает специальный протокол, предназначенный для защиты лицензионных контентов от несанкционированной перезаписи.

Что такое DVI-D?

Данный интерфейс предоставляет исключительно цифровые технологии для передачи данных, также может иметь несколько каналов. Этот тип, а именно DVI-D Single Link позволяет осуществить подачу при частоте 60 Гц, в разрешении 1920 на 1200 точек, но этого не хватает для подключения к 3D мониторам. В свою очередь, для этого имеется второй такой тип. Рассмотрим его детальнее!

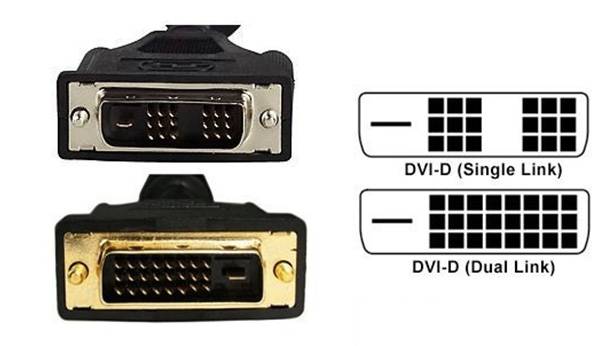

DVI-D Dual Link. D- это «digital», переводиться, как «цифровой», как и было сказано выше, не имеет аналогового канала, но при этом позволяет более широкие возможности передачи цифровых данных. Dual – означает «2» канала. Это преимущество даёт возможность функционирования NVidia 3D, подачи изображения на 3D монитор, т.к. два канала позволяют иметь 120 гц и широкие способности разрешений.

DVI-D Dual Link

Comparison Table

Parameters of Comparison	DVI-I	DVI-D
Transmission	DVI-I connector may transport both digital and analog signals.	A DVI-D connector only carries digital signals.
Pins	A DVI-I controller has a significant number of pins.	A DVI-D controller does not have a lot of pins.
Displays	LED-backlit LCD monitors and CRT monitors might be used for DVI-I.	Only LED-backlit LCD monitors can be used for DVI-D.
Compatibility	VGA devices are DVI-I compatible.	DVI-D is incompatible with VGA devices.
Numbers	Single-link DVI-I connections contain 23 pins, whereas dual-link adapters have 29 pins.	Dual-link DVI-D connections have 25 pins, whereas single-link DVI-D connectors have 19 pins.

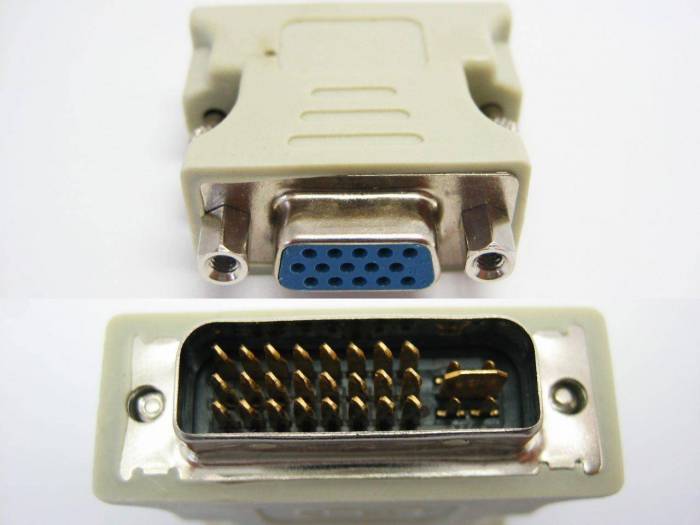

Переходник DVI-D на VGA. Почему так дорого

on Ноя 22, 2017
in
Железо

Обычно ни у кого не возникает проблем найти дешевый, даже копеечный переходник с разъема DVI на обычный древний аналоговый разъем VGA и подключить новую видеокарту или другое современное устройство к проектору, монитору, телевизору или аналогичному воспроизводящему девайсу. Но все это до тех пор, пока пользователь не сталкивается с проблемой подключения разъема DVI-D.
Первой преградой становятся ножки и контакты. В принципе они похожи на часто встречающиеся DVI-I. Казалось бы, спилить или отогнуть все, что мешает — и вот уже переходник, сделанный своими руками. Однако ничего не работает.

Объяснение происходящему простое. Стандартом DVI предусмотрена передача и цифрового сигнала и аналогового. Но типы кабеля могут подразумевать передачу только цифрового сигнала. Или даже двух каналов в цифре одновременно. Естественно в ущерб аналогу.

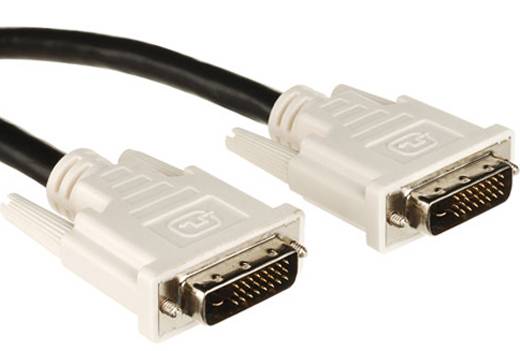

Посмотрите на разъемы и кабели:
Разъем «мама»:

Разъем кабеля.

В случае DVI-I передается один цифровой канал и один аналоговый канал. Переходники игнорируют всю цифру и просто перекоммутируют аналоговые линии на соответствующие выходы (пины) адаптера VGA. В результате переходники получаются дешевые, содержат только провода и пайку.

А вот другой случай:

Со стороны кабеля:

Вроде все похоже, но аналоговый сигнал удален начисто. И в последнем случае вместо напряжений, пригодных для VGA, передается еще один набор «цифры». Есть вариант и попроще — фото представлено на этом изображении:

Здесь производители решили ограничиться всего одним цифровым каналом и не заботиться об аналоге вообще.

Так в чем же проблема, почему переходники DVI-D на VGA хоть и существуют, но стоят дорого? Проблема в том, что в кабель необходимо кроме пайки встроить электронику, которая расшифровывала бы цифру, по сути рисуя картинку и затем перекодировала бы эту цифру в аналоговое изображение. При этом качество картинки, в случае дешевых переходников, является тем, на чем можно сэкономить, чтобы уж совсем не шокировать и без того озадаченных покупателей. Дело в том, что из digital-формата изображение переводится без потерь, а вот качественная конвертация в RGB для передачи через VGA требует уже довольно дорогих ресурсов. В итоге это то, на чем экономят.

Для справки. А зачем вообще нужны DVI-D? Используя этот формат разъемов в полном варианте (не как на обрезанном фото 5) можно передавать картинку в разрешениях 2560×1600 и 2048×1536 пикселей, что значительно превышает одноканальный вариант, который если и может «пропехнуть» FullHD, но сделает это лишь с максимальной частотой в 75 Гц, что уже не устраивает владельцев огромных 4К телевизоров или мониторов с аналогичным разрешением.

Видео разъемы и их функциональность

Один из самых популярных видео разъемов — это DVI-I (Digital Visual Interface — Integrated). Он является комбинированным аналоговым и цифровым интерфейсом и поддерживает передачу как цифрового, так и аналогового видео сигнала. DVI-I разъем имеет 24 контакта и может использоваться для подключения к монитору с DVI-I или DVI-A разъемом.

Другой популярный видео разъем — это DVI-D (Digital Visual Interface — Digital). Он является исключительно цифровым интерфейсом и не поддерживает передачу аналогового видео сигнала. DVI-D разъем также обладает 24 контактами и используется для подключения к монитору с DVI-D разъемом или совместимому с DVI-I разъему.

Одной из важных функций видео разъемов является поддержка разрешения видео сигнала. DVI-I и DVI-D разъемы оба поддерживают разрешение до 1920×1200 пикселей при 60 Гц обновлении. Однако, DVI-I разъем также может поддерживать разрешение до 2048×1152 пикселей, что делает его привлекательным для пользователей с более высокими требованиями к качеству видео.

Также, DVI-I и DVI-D разъемы оба поддерживают различные режимы передачи данных, включая один и два канала, что позволяет передавать видео сигналы с различным разрешением и цветовыми глубинами.

Видео разъем	Тип	Функции
DVI-I	Комбинированный	Цифровой и аналоговый видео сигнал
DVI-D	Цифровой	Только цифровой видео сигнал

При выборе видео разъема для подключения монитора или другого визуального устройства, необходимо учесть требования вашего устройства и вашей системы. Если ваше устройство поддерживает только цифровой вход, то DVI-D разъем может быть оптимальным выбором. Однако, если у вас есть необходимость подключения аналогового видео сигнала или ваше устройство поддерживает только DVI-I разъем, то DVI-I разъем будет правильным выбором.

Какой интерфейс выбрать для своего монитора?

При выборе интерфейса для вашего монитора важно учитывать ваши потребности и возможности вашей видеокарты. Мониторы современных компьютеров часто используют различные интерфейсы, такие как DVI-D и DVI-I

Вот некоторые факторы, которые следует учесть при выборе:

1. Тип видеокарты: Проверьте, какой тип интерфейса поддерживает ваша видеокарта. Если у вас есть DVI-D или DVI-I порт на видеокарте, то вы сможете подключить к нему монитор с соответствующим интерфейсом.

2. Разрешение и частота обновления: Если вам нужно высокое разрешение и частота обновления экрана, то DVI-D может быть предпочтительнее, так как он поддерживает более высокие разрешения и способен передавать сигнал с более высокой частотой.

3. Аналоговый сигнал: Если вам нужно использовать аналоговый сигнал (например, для подключения старых устройств или консолей игровых приставок), то DVI-I может быть лучшим выбором, так как он имеет дополнительные контакты для передачи аналогового сигнала.

4. Качество изображения: Оба интерфейса имеют высокое качество передачи сигнала, но для некоторых пользователей приоритетным является качество изображения

Если вам важно, чтобы изображение было максимально четким и ярким, то DVI-D может быть предпочтительнее, так как он предназначен только для цифрового сигнала и исключает возможность потери качества при конвертации аналогового сигнала

5. Длина кабеля: Если вам нужно использовать длинный кабель для подключения, то DVI-D может быть предпочтительнее, так как он позволяет передавать сигнал на большее расстояние без потери качества.

Итак, при выборе интерфейса для своего монитора, учтите свои потребности и возможности вашей видеокарты, а также качество изображения и длину необходимого кабеля. В итоге, правильно выбранный интерфейс поможет вам наслаждаться высоким качеством изображения на вашем мониторе.

Descriptions

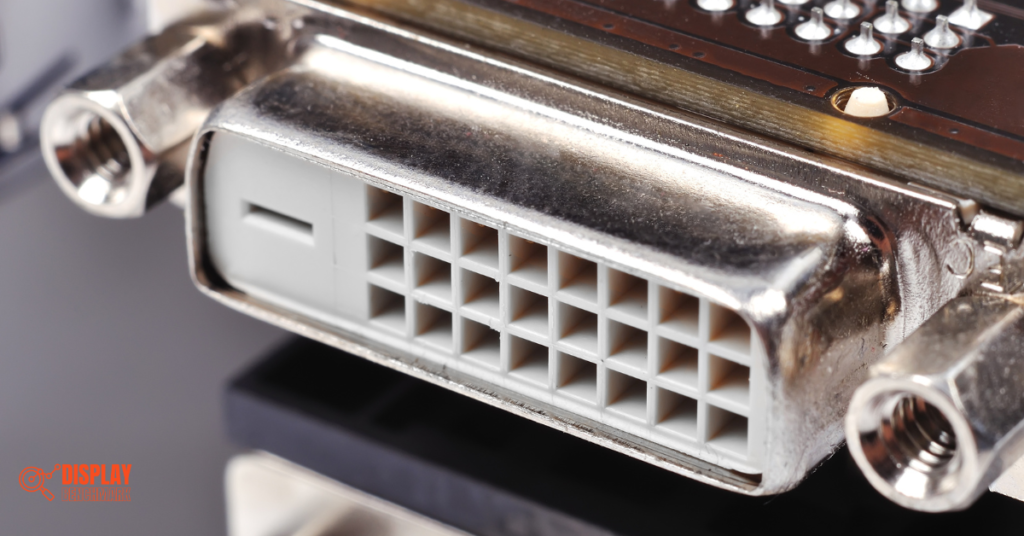

A single-link DVI-D connector

DVI-D is the type of DVI interface that handles purely digital signals. The “D” at the end indicates “digital.” This interface type may support either single-link or dual-link. Single-link utilizes a single transmitter and can support screen resolutions of up to 1920 x 1200 and a bandwidth of 1.65 Gbps. It uses an interface of 18 pins for power, signal, and clock, and a long flat pin for ground. The second variety, the dual-link, adds another transmitter. There are six more data pins in the dual-link (also referred to as DVI-DL) increasing the screen resolution capability to 2560 x 1600 and providing a wider bandwidth of 2 Gbps. The dual-link cable or connector may be used for single-link devices since the connector carries all the pins required by the single-link interface.

On the other hand, a single-link connector lacks some of the pins or physical connections required by the dual-link interface. DVI-D is virtually compatible with another digital interface, HDMI, with a few exceptions such as the absence of support for audio signals in DVI-D. An adapter may be used to facilitate conversion between DVI-D and HDMI.A dual-link DVI-I connector

DVI-I refers to the type of DVI interface that can carry both digital and analog video signals. The “I” at the end indicates “integrated.” Similar to DVI-D, it may either be single-link or dual-link. Its digital component uses the same pins as the DVI-D interface and shares the same electrical specifications. In addition to the digital component, DVI-I also carries an analog interface. This comes in the form of four additional pins adjacent to the flat ground pin. Although it has the capability to transmit both analog and digital data in one connector, it can only carry one type at any given time. The analog data component is compatible with VGA and requires only a passive device adapter to convert.

VGA is the more prevalent connector type for analog video. Since the DVI-I carries additional pins, the male connector of a DVI-I cable cannot connect to a DVI-D female socket since it lacks holes for the additional pins. DVI supports a third type of interface, the DVI-A, referring to the interface that carries purely analog signal. DVI-A is not very common because of the dominance and success of VGA as the standard for analog display interface.

Difference between a Bobcat and a M…

Please enable JavaScript

Difference between a Bobcat and a Mountain Lion

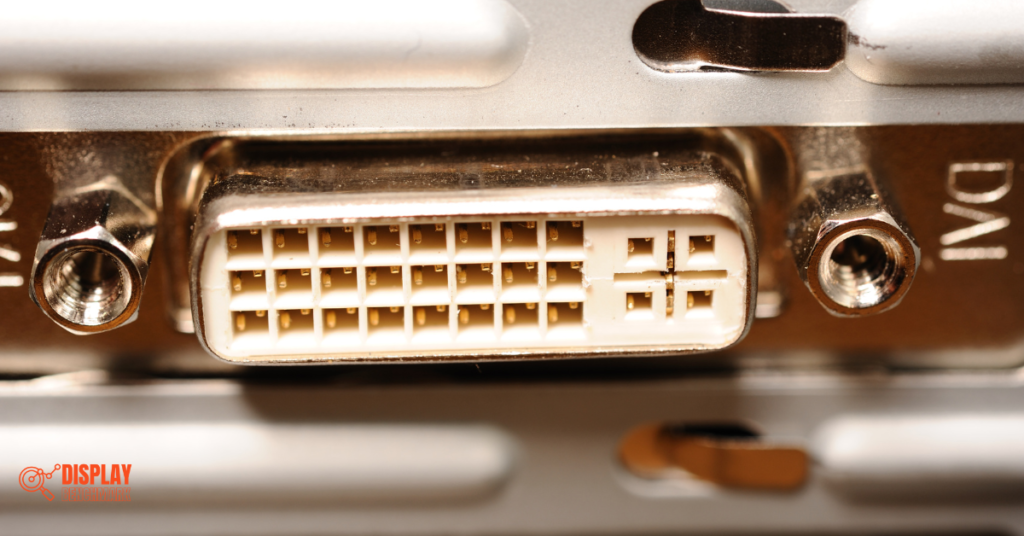

Что такое DVI-I?

Данный тип считается самым распространенным в видеоплатах, благодаря своей многофункциональности. «I» означает «integrated»(объединенный). В этом интерфейсе используется два типа канала передачи, а именно аналоговый и цифровой. Они функционирует отдельно друг от друга, и имеют разные модификации:

DVI-I Single Link. Это устройство имеет 1 цифровой канал и 1 аналоговый. Они абсолютно никак от друга не зависят. Какое из них будет функционировать, зависит от вида подключения к видеокарте и от того, непосредственно к какому механизму производиться подключение. Этот тип не используется в профессиональной аппаратуре, т.к. исключает возможность передачи на тридцати дюймовые и LCDмониторы, а именно использование более широких разрешений для экранов (больше 1920 на 1080).

DVI-I Single Link

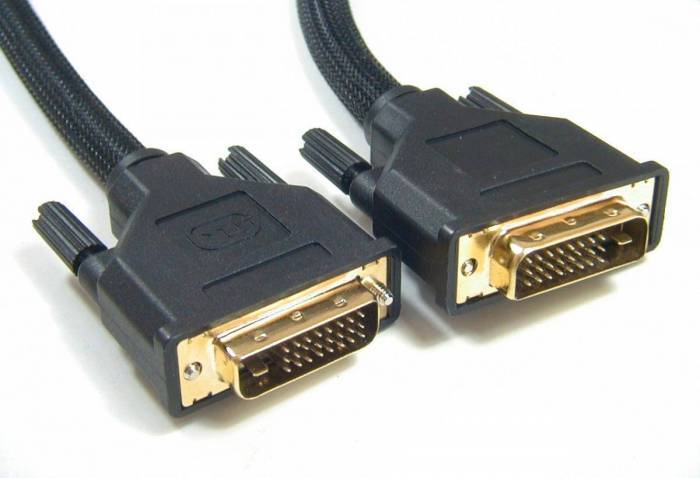

DVI-I Dual Link

Совместимость с другими интерфейсами

Интерфейсы DVI-D и DVI-I могут быть использованы вместе с различными видеоразъемами и адаптерами для обеспечения совместимости с другими устройствами и системами.

Совместимость DVI-D:

С DVI-I — разъемы DVI-I могут быть использованы совместно со стандартными DVI-D кабелями;
С HDMI — для соединения с устройствами, оснащенными HDMI-выходом, необходимо использовать специальные адаптеры или кабели;
С DisplayPort — для подключения к мониторам с этим интерфейсом также потребуется специальный адаптер или кабель.

Совместимость DVI-I:

С HDMI — DVI-I может быть подключен к HDMI-входу с помощью адаптера или кабеля;
С DVI-D — разъемы DVI-D совместимы с DVI-I кабелями, поэтому можно использовать их вместе;
С VGA — для подключения к мониторам со старым VGA-портом потребуется специальный адаптер.

Важно помнить, что совместимость интерфейсов зависит от спецификаций и возможностей конкретного устройства, поэтому перед покупкой необходимо убедиться в наличии необходимых разъемов и поддержке нужных стандартов

История появления и особенности HDMI кабеля

HDMI – кабель для трансляции цифрового изображения и звука. Он был разработан 6 крупными компаниями: Hitachi, Panasonic, Philips, Silicon Image, Сони и Тосшиба. Современную кабельную продукцию сертифицирует компания HDMI Licensing.

Благодаря разработке интерфейса HDMI удалось уйти от громоздких многоканальных проводов серии «тюльпан». Подключать приборы стало проще. Больше не требуется разбираться, какой вход для какого кабеля нужен.

Через интерфейс HDMI можно просматривать видео в цифровом формате HDTV, HD-телевидение, и фильмы с разрешением Full HD.

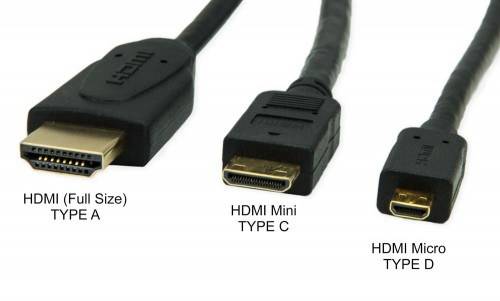

Виды HDMI

Стандартный кабель HDMI транслирует одновременно цифровой звук и сигнал. Благодаря высокой пропускной способности протокола можно обойтись без сжатия данных. За счет этого сохраняется высокое качество, превосходящее подключение через USB-порт.

Существует 4 вида данного протокола подключения. И возможно, скоро появится пятый вариант для сертификации 2.1. К основным действующим типам протоколов HDMI относят:

Standard Cable. Передает видео с предельным разрешением в 720 и 1080р. Предназначен для любого типа домашней бытовой техники с не высокими требованиями по параметрам. Например, для подключения DVD плеера, спутникового ТВ, плазменной или ЖК панели.
Standard Cable with Ethernet. Идентичный первому вариант, но поддерживающий двунаправленный канал передачи сведений Ethernet HDMI (интернет) со скоростью до 100 Мбит в секунду. С его помощью можно получать высокоскоростное подключение к сети и раздавать сведения другим подключенным приборам. Он полностью поддерживает технологию Audio Return Channel или звуковой реверсивный канал, что позволяет воспроизводит аудиофайлы без вспомогательных проводов..
High Speed Cable более широкий вариант, чем два предыдущих. Он передает видео с полномасштабным разрешением 1080р и поддерживает новый протокол вещания 4К (4096 на 2160). Технология Audio Return Channel с Deep Color и 3D позволяет воспроизводить все форматы видео. Разработан данный кабель для подключения высококачественных устройств, серии Bluray и HDD-плееров. Однако, кабель Displayport лучше такого HDMI для игр, потому что частота обновления не выше 24 Гц.
High Speed Cable with Ethernet поддерживает все перечисленные технологические решения, что и предыдущий третий тип. Но дополнительно обеспечивает подключение к Интернету со скоростью до 100 Мбит в секунду.

Все четыре перечисленных интерфейса поддерживают технологию ARC или реверсивный звуковой канал, позволяющий подключать цифровое телевидение без дополнительных проводов для трансляции звука. Длина кабеля зависит от материала изготовления: CAT 5 или 6 транслирует сигнал на расстояние до 50 м, коаксиальный – до 90 м, оптоволоконный – более 100 м.

Сферы применения

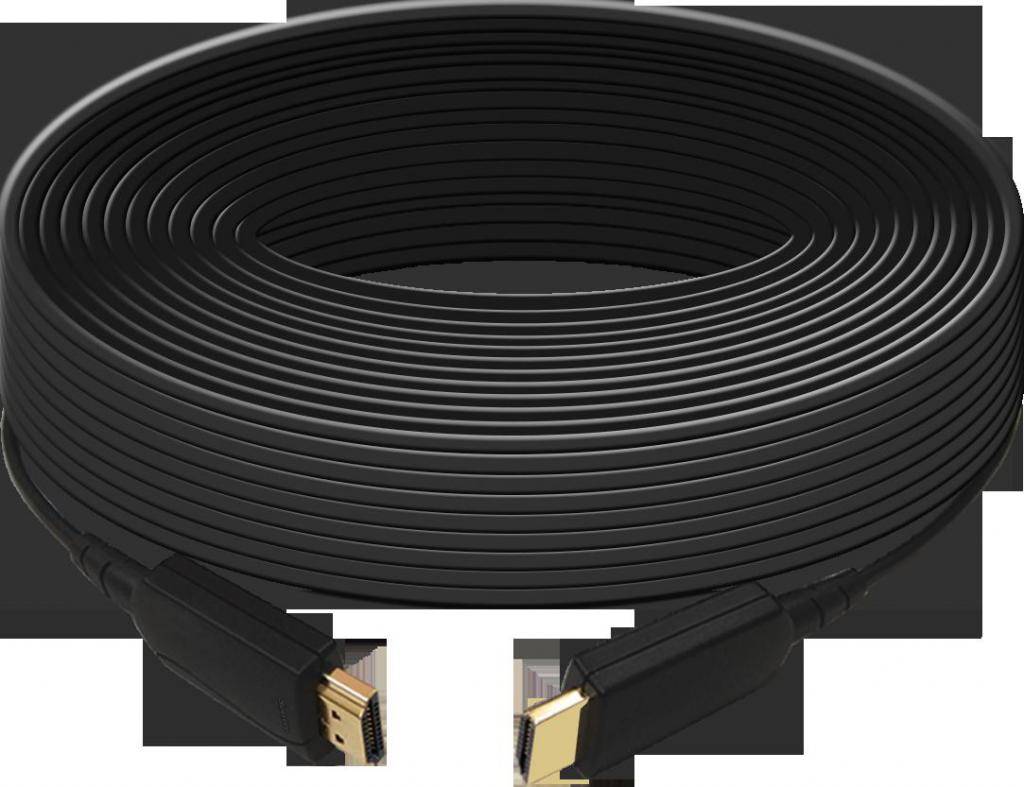

Внешне HDMI кабель – провод с двумя прямоугольными разъемами по краям. Их размер зависит от типа интерфейса. Чаще всего сторона, которая подключается к ПК или ТВ больше, чем вход для цифровой приставки или DVD.

К основным сферам применения HDMI кабеля в отличие от дисплейного порта относят:

Подключение цифрового телевидения через ресивер, спутниковую приставку.
Подключение персонального компьютера, ноутбука к ТВ.
Соединение монитора и системного блока.

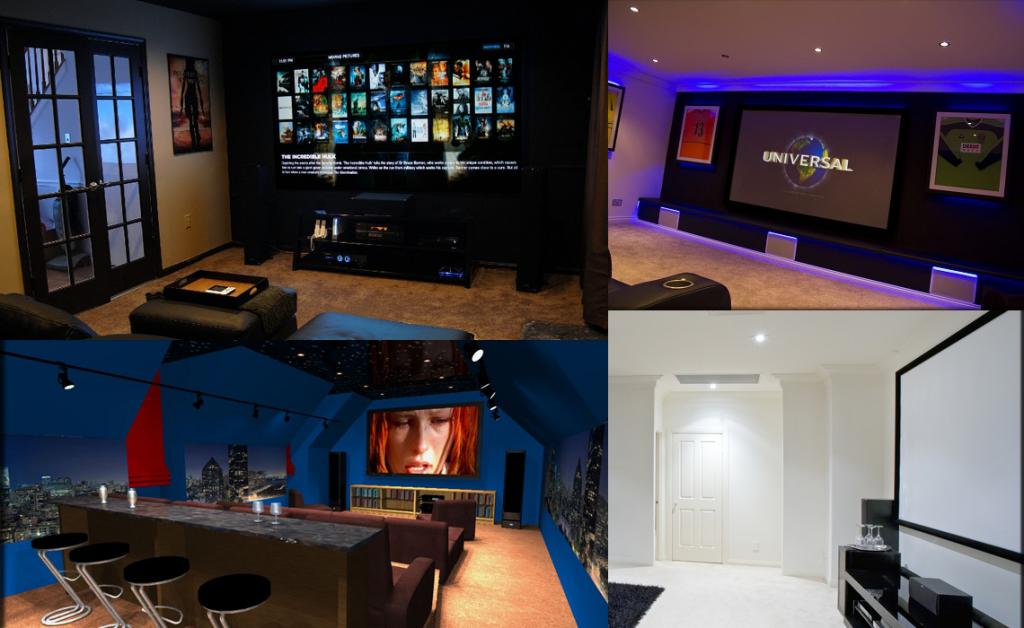

Присоединение игровой консоли, музыкального центра, домашнего кинотеатра к ТВ.

При наличии USB-переходника через HDMI интерфейс можно подключить смартфон или планшетное устройство к монитору ПК или телевизору.

Количество подключаемых устройств

Каждый HDMI проводник передает только один видеопоток, один аудио. Поэтому и подключить можно только одно устройство к другому. Это подходит для соединения цифровой приставки и ТВ. Но вот для игровых модулей, где применяется сразу несколько дисплеев, лучше выбрать дисплейный порт.

Характеристики HDMI

Продолжим разбирать, что лучше, DVI или HDMI. Последний имеет меньшие размеры и 3 форм-фактора. Это стандартный для подключения мониторов и телевизоров к компьютеру разъем. А вот два других, а именно mini и micro, имеют гораздо меньшие размеры и применяются для подключения мобильных устройств, которые не обладают достаточным местом для установки полноценного HDMI.

Существует несколько ревизий HDMI, и сам разъем постоянно развивается. В этом оба типа схожи. Это усложняет ответ на вопрос, что лучше, DVI или HDMI.

Последние версии могут поддерживать разрешение вплоть до 10К, а частота обновления кадров составляет 60 Герц. А вот с 3D-изображениями работает на частоте в 120 Герц.

Необходимо отметить, что кабель HDMI передает звук в 8-канальном режиме, что устраняет необходимость в дополнительных проводах. Это особенно полезно в случае с телевизором со встроенными динамиками. Поддерживает функцию от AMD FreeSync, ориентированную на геймеров. Добавим, что максимальная длина кабеля больше, чем у DVI. Продаются модели длиной до 30 метров.

What is DVI-D?

The DVI-D connection is a form of DVI connection that only manages digital data. The word “digital” represents the letter “D” at the end. This type of connection could be a single-link or a dual-link connection.

In single-link, there is only one emitter used, which allows for display resolutions of up to 1920×1200 pixels and a throughput of 1.65 gigabits per second. A tall pin with a flattened top serves as the grounding connection in addition to the device’s 18-pin connection for power, data, and clocks.

The dual-link variation has one more broadcaster than the standard version. The dual-link, also known as DVI-DL, has six additional data ports, which raises the image quality capacity to 2560 by 1600 and offers a higher throughput of 2 Gbps. Additionally, the dual-link has a higher resolution capacity.

It is possible to use a single product with a dual-link connection or socket because the link contains all the links required by the single user interface. On the other hand, a single-link adapter is missing some of the ports or mechanical interconnections needed for a dual-link connector.

DVI-D is consistent with other touchscreen experiences, such as HDMI, despite a few inconsistencies, such as the lack of capability for signal amplification in DVI-D. Different touchscreen experiences include.

The transition from DVI-D to HDMI can be accomplished with the help of a converter. Both DVI-D and VGA have compatibility issues.

The majority of digital displays make use of a connector known as DVI-D. On the other hand, monitors that can process both digital and analog signals typically use a DVI-D junction box in addition to a VGA junction box.

Because DVI-D does not include the additional four analog pins that are present on DVI-A and DVI-I adapters, female DVI-D connections are unable to accept male DVI-A or DVI-I cables.

How does a DVI-D cable work?

The DVI connector on a graphics card or motherboard that has one will have a different number of pins and a different arrangement of those pins depending on the type of DVI connector it is.

At this time, the DVI connector is the most versatile option available because, with the right adapters, it can be used with HDMI, VGA, and DisplayPort devices. Higher bandwidth is achieved thanks to the fact that the Dual-Link connectors make use of all 24 pins.

Single-Link DVI has a maximum screen resolution of 1920 by 1200 at 60 hertz, whereas Dual-Link DVI can support a screen resolution of up to 2560 by 1600 at 60 hertz or 1920 by 1080 at 144 hertz.

Достоинства и недостатки одной компании

Достоинства:
- Высокое качество изображения: продукты «Company X» обеспечивают острую и четкую передачу изображения с высокой детализацией.
- Широкая совместимость: интерфейсы DVI от «Company X» поддерживают множество устройств и мониторов, что делает их универсальными и применимыми в различных ситуациях.
- Простота подключения: устройства «Company X» легко подключаются к совместимым портам и не требуют дополнительных настроек или сложных процедур подключения.
Недостатки:
- Ограниченные функции: некоторые продукты «Company X» могут иметь ограниченные возможности настройки и функционала по сравнению с конкурентными продуктами.
- Высокая стоимость: некоторые продукты «Company X» могут быть дороже, чем аналогичные устройства других производителей, что может быть недоступно для некоторых потребителей.
- Ограниченная гарантия: некоторые продукты «Company X» могут иметь ограниченную гарантию, что может вызвать определенные риски для покупателей.

Необходимо учитывать, что конкретные достоинства и недостатки компании «Company X» могут варьироваться в зависимости от конкретной модели продукта и индивидуальных потребностей каждого пользователя.

Что их объединяет?

Безусловно, это универсальность DVI-I и возможность передачи, как цифрового, так и аналогового сигнала
. С помощью дополнительных переходников и комбинирования, «I» качественно осуществляет любые формы передачи, и использования этого типа для аналогового экрана почти нечем не отличается от «D». В современной продукции, первый вариант используется намного чаще, чем второй и более того почти всегда!

В случаи каких-либо сомнений о совмещении разъёмов видеокарты и экрана, рекомендуется сразу же обратиться к специалисту, т.к. чаще всего в случаи ошибки придётся либо заменять какое-то из устройств либо использовать возможные альтернативы и дополнительные кабели, которые могут исказить изображение. Лучшим вариантом считается приобретение DVI-D для цифрового монитора, либо универсальный dvi-i, который сможет функционировать даже при замене аналогового монитора на цифровой. Подробнее о том, какой из вышеперечисленных разъёмов обеспечит наиболее лучшее качество, лучше всего проконсультироваться при покупке.

DVI-разъем используют в современных телевизорах (плазменных, жидкокристаллических), LCD-мониторах и видеокартах персональных компьютеров. Название “DVI” произошло от английской аббревиатуры Digital VisualInterface, что переводится как “цифровой видеоинтерфейс”. DVI-разъем был разработан и впервые внедрен еще в 1999 году компанией Digital Display Working Group. В нее входят мировые гиганты по производству компьютерной техники и мониторов, такие как Intel, Compaq, Fujitsu, Silicon Image, Hewlett Packard и NEC. DVI-разъем пришел на смену VGA-интерфейсу и на сегодняшний день практически полностью заменил его.

Виды DVI-выходов

В современном компьютерном мире существует несколько разновидностей интерфейса DVI:

DVI-A;
DVI-I (Single Link);
DVI-I (Dual Link);
DVI-D (Single Link);
DVI-D (Dual Link).

Нетрудно понять, что между разъёмами имеются определённые различия. Кроме конструкционных отличий есть и свои особенности. Самый частый вопрос: разница между Single и Dual Link. Обе вариации отличает численность контактов. При функционировании Сингл Линк задействуется 18 контактов, в то время как при работе Дуал Линк задействуется 24 контакта. Если юзеру необходимо высокое разрешение на мониторе, то ему следует использовать Dual Link. Вариация Single подходит для тех устройств, разрешение которых не превышает 1920х1080 пикселей.

Разъём DVI-A

Интерфейс DVI-A – полностью аналоговый вариант разъёма. Посредством данного выхода передаётся исключительно видеосигнал формата SVGA, то есть аналоговый. Это значит, что если графическая карта оснащена только лишь гнездом DVI-A, то её можно подсоединить исключительно к мониторам, принимающим сигналы аналогового типа. Для подключения устройств с выходами HDMI к видеокарте с разъёмом DVI-A потребуется специальный переходник.

Для подсоединения мониторов посредством DVI-A применяются особые кабели с интегрированным переходником для интерфейса VGA. Такие шнуры с одной стороны обладают распаянным разъёмом DVI-A, а с противоположной – VGA.

Разъём DVI-D

Интерфейс DVI-D – полностью цифровой вариант DVI-выхода, передающий исключительно видеосигнал цифрового типа. По этой причине, если графическая карта обладает разъёмом DVI-D, то к ней можно подсоединить только тот монитор, который способен принимать цифровые сигналы и имеет порт DVI-D или HDMI. Старые модели мониторов подключить не получится. Проблема может быть решена при помощи активного переходника, конвертирующего сигнал цифрового типа в аналоговый.

DVI-D может функционировать в двух основных режимах: одинарном и двойном, то есть Single Link и Dual Link. Одинарный режим предполагает использование четырёх витых пар, максимальное разрешение монитора при этом составляет 1920х1200 точек. При двойном режиме максимальное разрешение монитора равно 2560х1600 точек.

К примеру, разработчики от NVIDIA в 10-м поколении своих графических чипов отказались от применения DVI-I. С последними видеокартами от AMD случилось то же самое.

Разъём DVI-I

Интерфейс DVI-I – универсальный тип разъёма, совмещающий в себе передачу сигналов двух типов, как аналогового, так и цифрового. Фактически данный выход является слиянием интерфейсов DVI-D и DVI-A. Если на графической карте имеется DVI-I, то к ней можно подсоединить как устаревшие аналоговые мониторы, так и современные цифровые. Это универсальный вариант, по максимуму открывающий потенциал для подсоединения мониторов к видеокартам.

Если графическая карта оснащена разъёмом DVI-I, то метод подсоединения мониторов зависит только лишь от возможностей последних. Мониторы с поддержкой цифрового сигнала подсоединяются посредством стандартного кабеля DVI-D. Также можно использовать шнур HDMI, но для него потребуется специальный переходник.

Устаревшие модели мониторов, оснащённых разъёмом VGA и поддерживающих только аналоговые сигналы, подсоединяются посредством стандартного кабеля VGA/ VGA. Но для видеокарты потребуется переходник VGA/ DVI-I. На рынке уже появились кабели нового типа, где данный переходник уже интегрирован в один конец шнура.

Ещё пару лет назад разъём DVI-I считался главным интерфейсом и им оборудовали практически все модели графических карт. Но на нынешний момент выход данного типа понемногу отживает свой век, уступая своё место тем же новым Displayport и HDMI.
