Дифавтомат и автомат: в чем разница и есть ли отличия в выключателях

Как дифавтомат защищает от КЗ и перегрузок

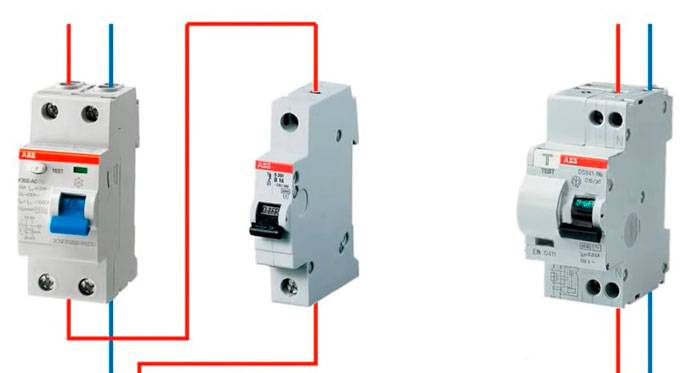

Отличие дифавтомата от обычного автомата и УЗО заключается в том, что дифференциальный автомат умеет также защищать электропроводку и от перегрузок. Ни для кого не секрет, что основная опасность эксплуатации электропроводки связана с её перегрузками и коротким замыканием.

Как дифавтомат защищает от КЗ и перегрузок

Если по каким-то причинам были неправильно рассчитаны сечения проводов, то такая электропроводка может перегреваться в дальнейшем. Узнать сколько кВт выдержит провод сечением на 1,5-2,5-4,5-6 мм² можно разными способами, но здесь очень главное не ошибиться с расчётами.

В любом случае одной из основных задач дифференциального автомата является защита электропроводки от перегрузки и короткого замыкания. В результате КЗ — короткого замыкания возникает сильнейшая перегрузка электропроводки, которая приводит к плавлению изоляции проводников с их последующим возгоранием.

Как дифавтомат защищает от КЗ и перегрузок

Чтобы ничего подобного не случилось и устанавливается дифавтомат

При этом важно понимать, что дифавтомат, также как и УЗО, и обычный автомат, выбирается строго определённого номинала. Только так дифференциальный автомат будет выполнять свою роль по защите электросети

В противном случае, толку от него будет ноль.

Внешние отличия модулей УЗО и дифавтомата: 3 принципа

По общему виду корпуса и надписям на нем любой покупатель может прямо в магазине оценить приобретаемую защиту. Для этого на нем наносятся:

значения номинальных токов;
принципиальная внутренняя электрическая схема;
специальные надписи и обозначения.

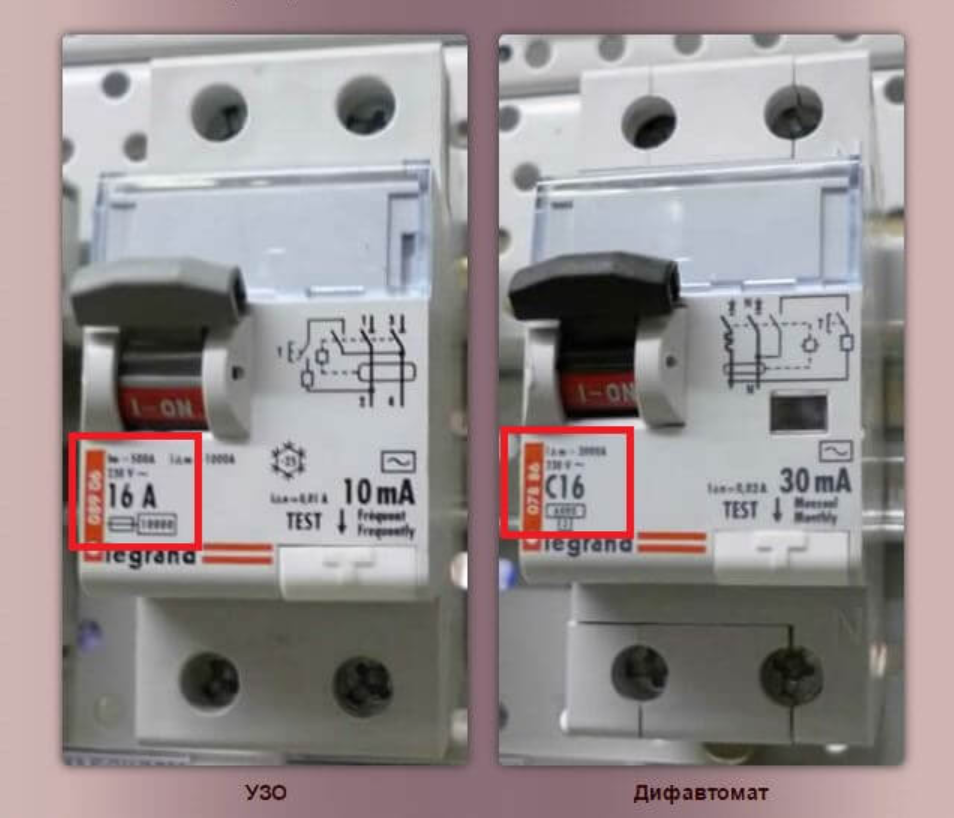

Различие маркировки номинальных токов на лицевой стороне

Обозначение диапазона рабочих нагрузок на лицевой панели УЗО и дифавтомата является обязательным элементом. Они выполняются разными способами.

У устройства защитного отключения принято записывать цифровое выражение величины номинального тока с показом сокращения единицы измерения «Ампер» буквой А.

Показываю все это на фотографии модуля hager, где выделил в синей рамке надпись 40 А.

Токи утечек обозначаются в миллиамперах.

Дифференциальный автомат, как и автоматический выключатель, входящий в его конструкцию, выбирается не только по номинальному току, но еще по типу времятоковой характеристики.

Это позволяет оптимально использовать защиту с разным типом оборудования.

Ведь в подключенной схеме могут работать простые резистивные нагрузки, например, лампы освещения и ТЭНы (класс В, зона 3-5 I/In) или электрические приборы или машины с электродвигателями, обладающие повышенными индуктивными составляющими реактивного сопротивления (группа D, зона 10-20 I/In).

Последние создают сложные переходные процессы при включении, требуют отстройки защиты на этот период.

Все это указывается при маркировке номинального тока дифавтомата буквой класса времятоковой характеристики и цифровым выражением номинальной нагрузки.

Для конкретного дифавтомата компании ABB, предназначенного работать с нагрузкой шестнадцать ампер и класса С, обозначение выглядит так: C16.

Таким образом определить УЗО можно по цифре номинального тока и заглавной букве A, а дифавтомат — маркировке класса и величине тока.

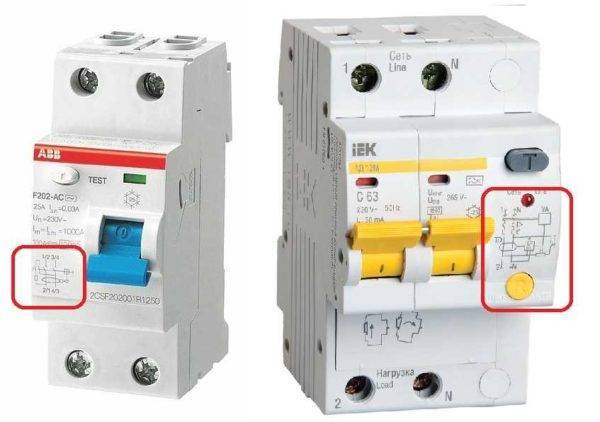

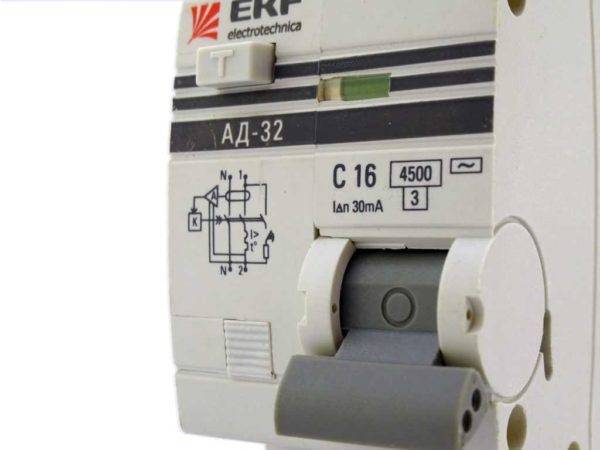

Какие элементы наносят на схеме корпуса

У всех модулей изображается принципиальная электрическая схема защиты с органами управления.

Устройство защитного отключения имеет только орган сравнения фаз, показываемый эллипсом, обозначающим магнитопровод трансформатора тока с введенными в него проводами.

Он подразумевает срабатывание модуля при возникновении утечек.

У дифавтомата на схеме он тоже имеется, но дополнительно показываются тепловой расцепитель с токовой отсечкой. Смотрите их значки на фото и поясняющие надписи рядом:

t° (превышение температуры и перегрузка);
I> (бросок и отсечка тока).

Наличие обозначения защит по току перегрузки и короткого замыкания на схеме — отличительный признак дифференциального автомата.

Надписи и обозначения модулей

Здесь надо смотреть техническую документацию. Устройство защитного отключения официально называется дифференциальный выключатель (сокращение ВД), что очень похоже на дифавтомат. Но путать не стоит.

Последний официальное именуют «Автоматический дифференциальный выключатель», добавляя к первому термину слово «Автоматический». При этом используется сокращение заглавными буквами АВДТ (расшифровывается автоматический выключатель с дифференциальным током).

На самом деле запомнить все это просто. Достаточно вспомнить, что в УЗО входит только дифференциальный орган, а у дифавтомата добавлены защиты автоматического выключателя. Вот и все.

Аббревиатура ВД и АВДТ, другие сведения кроме стороны лицевой панели может наноситься гравировкой еще сбоку. Достаточно повернуть корпус и посмотреть эти сведения.

Но здесь производители поступают на свое усмотрение. Они могут такой маркировкой и не заниматься, что характерно для иностранных компаний.

Подключение дифференциального автомата

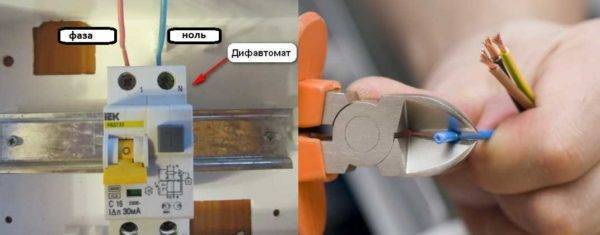

В подключении дифференциального автомата нет ничего необычного — вверху расположены контактные пластины и зажимные винты для подключения фазы и нуля, которые приходят со счетчика. В нижней части находятся контакты, к которым подключается линия, идущая на нагрузку.

Подключать дифавтомат несложно

Физическое подключение тоже обычное:

концы проводников зачищают от изоляции на 0,8-1 см,
ослабляют крепежный винт (пару оборотов против часовой стрелки);
вставляют проводник;
затягивают крепежный винт (усилие надо приложить солидное);
проверяют надежность крепления, пару раз хорошо дернув за провод.

При разводке проводки обычно используют медные провода, а медь — металл мягкий. Потому, после сборки схемы не мешает еще раз «докрутить» контакты насколько это возможно.

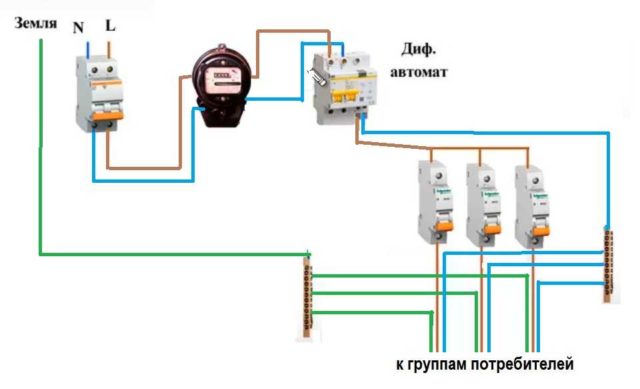

Схема с дифавтоматом на входе

Одна из самых популярных схем подключения дифференциального автомата — с установкой его на входе — сразу после счетчика. При таком построении схемы получается, что все потребители находятся под защитой этого автомата — при возникновении неполадок, питание будет отключено.

Схема подключения дифавтомата на входе

Недостаток этой схемы в том, что в этом случае обесточивается все. И искать источник проблем непросто. Реально это сделать, если после дифавтомата на каждую группу потребителей или на отдельные мощные установки установлены собственные автоматы защиты. В этом случае их включают поочередно. Источник проблем находится в той группе, после включения которой срабатывает защита.

С дифавтоматами на «опасных» группах потребителей

О целесообразности такой схемы спорят часто — есть варианты добиться тех же результатов, но с меньшими затратами. Тем не менее, она рабочая, а ее недостаток — перерасход средств.

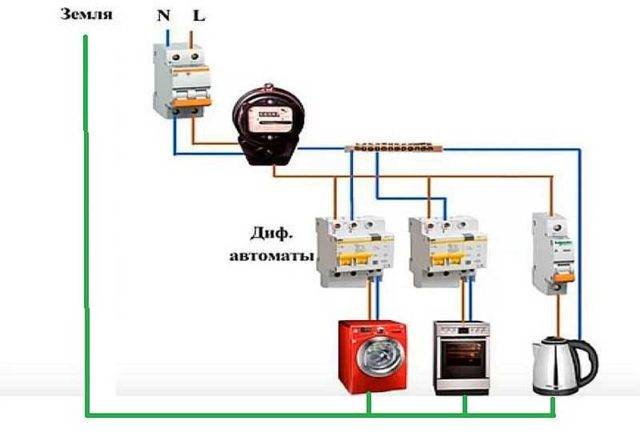

Схемы установки дифавтоматов на потребителей

Эта схема подключения дифференциального автомата обеспечивает отдельное отключение каждой группы потребителей. При срабатывании защиты вы точно знаете, где проблема. Никаких сложностей с выявлением. Но подобных результатов можно добиться меньшими средствами. Намного меньшими. В принципе, тот же уровень защиты будет при установке после счетчика двухполюсного УЗО (соответствующего номинала), а затем — по автомату на каждую линию. Проблема будет только в определении источника проблемы. Но его механизм известен — поочередно включать автоматы до срабатывания защиты.

Дифференциальный автомат – защищает от всего

Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.

Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.

На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).

У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.

АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.

По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.

Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).

С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.

То есть у электромеханических дифференциальных выключателей есть следующие преимущества:

Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
Не выходят из строя от импульсного перенапряжения.
Не потребляют энергию для собственного питания.

Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.

Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.

При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)

У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.

Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.

Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:

Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.

Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.

Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков

Спасибо, помогло!1Не помогло

Точность и надежность

Благодаря своей высокой точности, дифавтоматы могут устанавливать и поддерживать более точные и предсказуемые параметры работы, что делает их особенно полезными в таких областях, как авиационная и автомобильная промышленность, медицина, энергетика и другие.

Надежность дифавтоматов заключается в их способности обнаруживать и исправлять ошибки и сбои в работе. Благодаря этой особенности, дифавтоматы гарантируют более стабильную и безопасную работу в сравнении с обычными автоматами. В случае возникновения ошибок, дифавтоматы могут автоматически переходить в резервный режим или предпринимать необходимые действия для исправления проблемы.

Точность и надежность дифавтоматов являются важными качествами во многих сферах деятельности, где требуется высокая точность и надежность в обработке данных и принятии решений. Благодаря своим преимуществам, дифавтоматы находят все большее применение и продолжают развиваться для решения сложных и ответственных задач.

Что такое УЗО и дифференциальный автомат

Чтобы раз и навсегда разобраться с аппаратами защиты, следует перечислить все возможные нештатные ситуации, которые могут иметь место при эксплуатации электросети. Если не учитывать сравнительно безобидные неприятности вроде скачков напряжения, то данный перечень окажется не столь уж большим:

Перегрузка.
Короткое замыкание (КЗ): оба эти явления сопровождаются протеканием тока с большей силой, чем может выдержать проводка (во втором случае ток называют сверхвысоким). Из-за чрезмерного нагрева провода перегорают. Для защиты от подобных неприятностей раньше применялись предохранители — легкоплавкие перемычки, которые в случае превышения силы тока перегорали первыми, отключая таким образом защищаемую цепь. Сегодня же вместо них применяют выключатели автоматические (ВА), у которых имеются электромагнитный и тепловой расцепители. При протекании тока сверх номинального этот механизм разъединяет цепь, но после устранения неисправности его можно будет снова перевести в положение «включено».

Автоматические выключатели размыкают цепь при превышении порогового значения силы тока, протекающего через них
Человека или животное ударило током прямым образом (прикосновение непосредственно к токоведущим частям) или косвенным (прикосновение к корпусу, который из-за пробоя изоляции оказался под напряжением).
Электрический контакт между проводником и каким-либо заземлённым токопроводящим (металлическим) элементом, возникший из-за нарушения изоляции. В этом случае под «заземлённым элементом» подразумевается не только корпус оборудования, подключённый к контуру заземления, но и, например, металлический короб или строительная конструкция. По месту электроконтакта протекает ток, вследствие чего здесь выделяется тепло. Это может привести к возгоранию.

Устройство защитного отключения измеряет токи в начале и конце определённого участка электрической схемы и при обнаружении разницы между ними размыкает цепь

Вот и всё — на все случаи жизни в быту применяют только два аппарата защиты — автоматический выключатель и УЗО. Как видно, у каждого из приборов имеется свой круг задач, так что их ни в коем случае нельзя считать взаимозаменяемыми. То есть в щитке обязательно должны устанавливаться хотя бы в одном экземпляре и ВА, и УЗО. А тогда почему бы не совместить оба эти прибора в одном корпусе? Так и сделали, в результате чего на свет появился третий и последний персонаж нашей истории — дифференциальный автомат.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

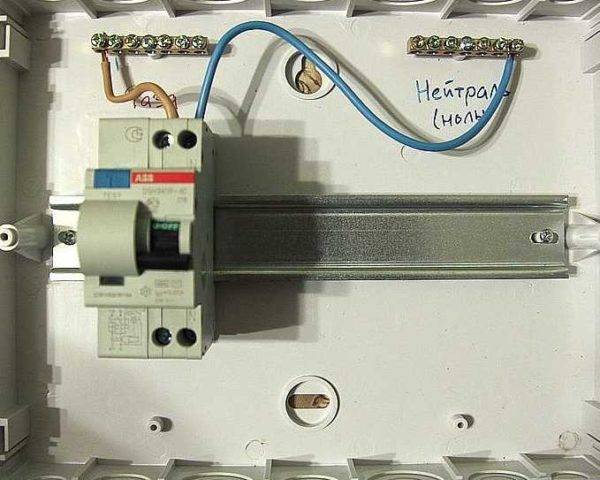

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

Дифавтомат и автоматический выключатель: сравнение и различия

Автоматический выключатель

Автоматический выключатель (АВ) — это электромеханическое устройство, которое автоматически отключает электрическую цепь при превышении определенных электрических параметров, таких как ток или напряжение. Он является одним из основных элементов защиты электрических систем от перегрузки, короткого замыкания и других опасных условий.

АВ обычно устанавливается в электрических щитах и имеет регулируемую характеристику срабатывания, которая определяет значение тока или напряжения, при превышении которого АВ будет отключать цепь. Он может быть снабжен дополнительными функциями, такими как защита от замыкания на землю или дифференциальная защита.

Дифавтомат

Дифавтомат (ДФ) — это устройство, объединяющее функции автоматического выключателя и дифференциального реле. Он предназначен для защиты электрической сети от коротких замыканий, перегрузок и токов утечки, вызванных изоляционными неисправностями.

Дифавтомат имеет две защитные характеристики: термическую (против перегрузки) и электромагнитную (против короткого замыкания). Он автоматически срабатывает при превышении установленных значений тока или при обнаружении тока утечки, что позволяет надежно защитить электрическую сеть и предотвратить возможные повреждения.

Различия между дифавтоматом и автоматическим выключателем

Основные отличия между дифавтоматом и автоматическим выключателем можно сформулировать следующим образом:

Дифавтомат объединяет функции автоматического выключателя и дифференциального реле, в то время как автоматический выключатель выполняет только функцию отключения электрической цепи при превышении определенных параметров.
Дифавтомат имеет две защитные характеристики против перегрузки и короткого замыкания, в то время как автоматический выключатель может иметь только одну характеристику.
Дифавтомат обычно устанавливается в электрических щитах, тогда как автоматический выключатель может быть установлен как в щитах, так и в отдельных устройствах.
Дифавтомат может быть более дорогим по сравнению с автоматическим выключателем из-за наличия дополнительных защитных функций.

Цена и доступность на рынке

Дифавтоматы, благодаря комбинированной функциональности, могут быть более дорогими по сравнению с обычными автоматами. Однако, это компенсируется возможностью сэкономить на установке и обслуживании электрооборудования. Такие автоматические выключатели позволяют выполнять функции различных устройств, что сокращает необходимость в установке и подключении дополнительных устройств.

Стоимость дифавтомата зависит от его технических характеристик, таких как номинальное напряжение, ток и максимальная мощность. Также цена может зависеть от производителя и дополнительных функций, таких как защита от перегрузки, короткого замыкания и утечки тока. В среднем, цена дифавтомата может составлять от нескольких сотен до нескольких тысяч рублей.

Доступность дифавтоматов на рынке обеспечивает их широкое применение во всех сферах промышленности, строительства и бытовых нужд. Большой выбор моделей и производителей позволяет подобрать оптимальный вариант, учитывая требования и бюджет заказчика. Кроме того, конкуренция между производителями способствует снижению цен и повышению доступности дифавтоматов на рынке.

Производитель	Модель	Цена, руб.
ABB	DS201C25	700
Siemens	5ST30103RC	850
Schneider Electric	A9F54116	900
Legrand	DX3 6kA	500

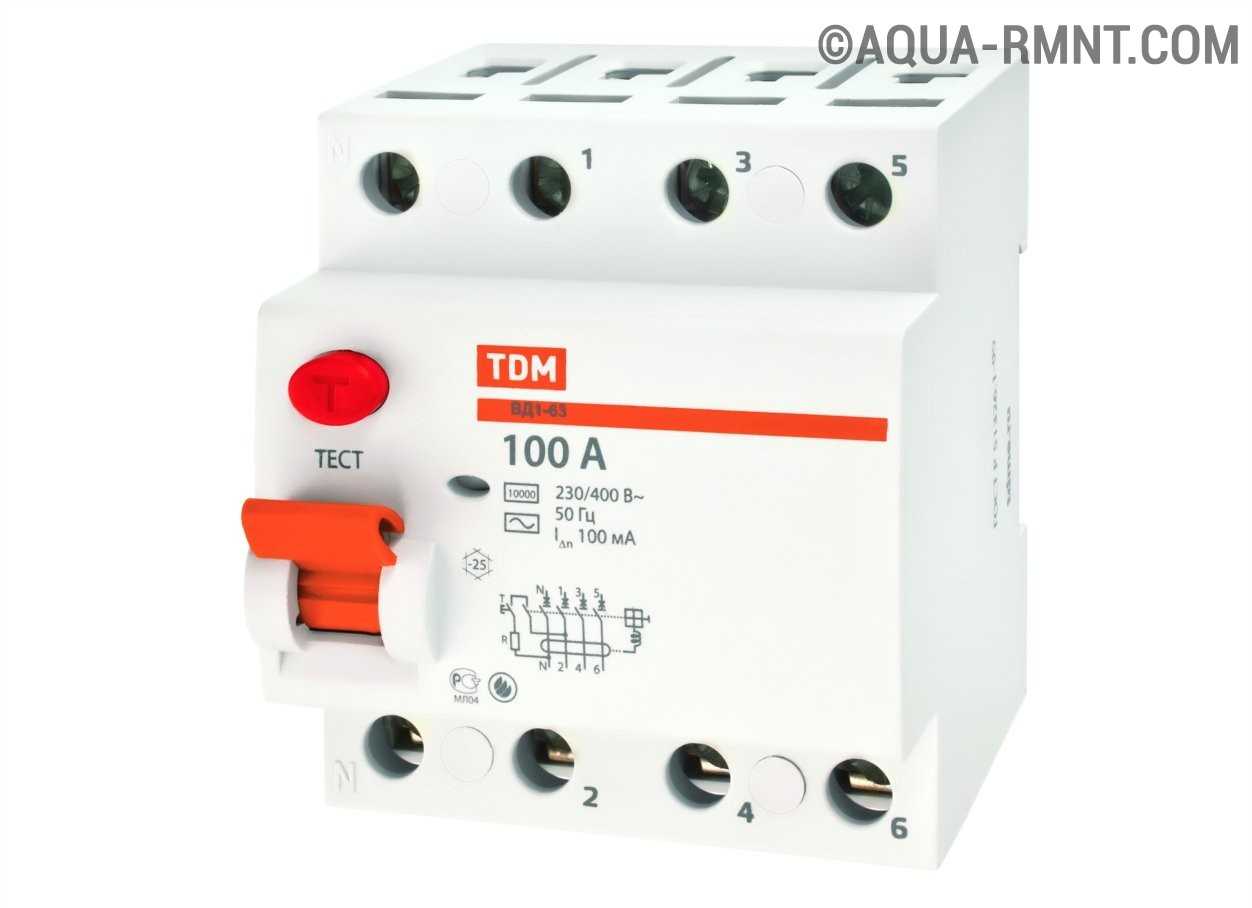

Устройство защитного отключения

Предназначение УЗО – снятие напряжения с проводов, подходящих к нему, при возникновении утечки тока опасной величины внутри контролируемой схемы. Устройство срабатывает только в том случае, если разница токов достигает определенного значения. Когда отклонение небольшое или величина тока, выходящего из нулевого проводника, соответствует току, входящему в фазный провод, подача электропитания не блокируется.

Отличие УЗО от автомата в том, что оно не защищает проводку и прибор от короткого замыкания, а лишь обеспечивает защиту от поражения током в случае касания токоведущих частей или неисправности оборудования. Оно также предотвращает возможность возгорания проводки вследствие замыканий на землю или при возникновении токов утечки.

Автоматический выключатель

Это устройство не контролирует токи утечки, оно предназначено для ликвидации неисправностей, спровоцированных коротким замыканием или перегрузом проводов. В конструкцию агрегата входят:

Электромагнитная катушка отключения быстрого действия.
Система гашения электрической дуги.
Тепловой расцепитель, работающий с выдержкой времени.

Существует множество моделей автоматических выключателей, рассчитанных для установки на объектах разной направленности.

Автоматический выключатель и УЗО всегда подключаются в схему последовательно.

Выключатель автоматический дифференциальный

Он предназначен для ликвидации всех видов неисправностей (утечка тока, перегруз проводов, короткое замыкание), поэтому его конструкция сложнее, чем у первых двух устройств. В дифавтомат встроено УЗО, защищенное тепловым и электромагнитным расцепителями.

Сравнительная характеристика защитных автоматов

Выбор прибора определяется задачами, которые он призван выполнять. УЗО и автоматический выключатель устанавливают в случае одновременного подключения нескольких электроприборов разной мощности (например – холодильник, стиральная машина, микроволновка и кофеварка). Если хотя бы часть из них работает в один и тот же период времени, их мощность может превысить номинальную величину защит, что приведет к перегрузу по току.

Выключатель автоматический дифференциальный чаще используется для защиты одного прибора, подключенного отдельной линией.

Конструктивное исполнение УЗО и автоматического выключателя проще, чем у дифавтомата, поэтому при настройке последнего требуется больше операций.

С экономической точки зрения дифавтомат менее выгоден, так как, если он выйдет из строя, придется покупать новый. В случае подключения автоматического выключателя и УЗО ломается и требует замены обычно только один из приборов.

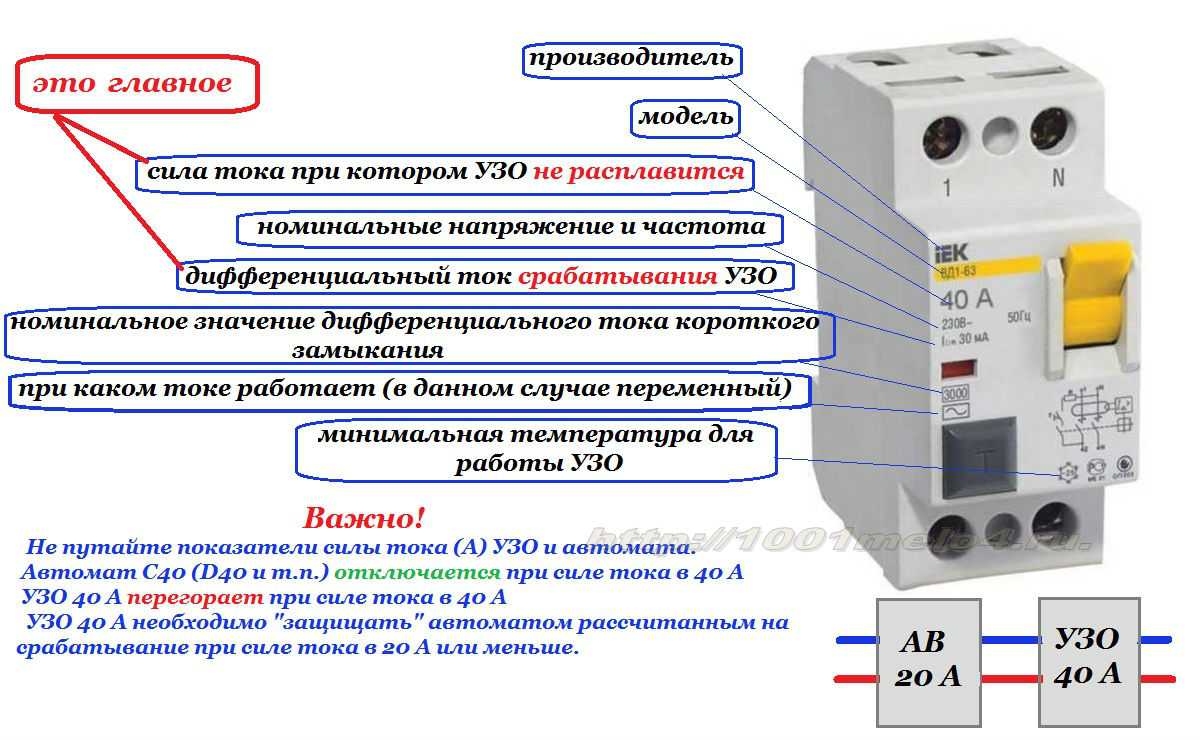

Маркировка защитных автоматов

Внешний вид дифавтомата и УЗО идентичен, но для удобства покупателей разработана система маркировки, благодаря которой их легко отличить. Буквы «ВД» (выключатель дифференциальный) на корпусе обозначают УЗО, а буквы «АВДТ» – дифавтомат. На корпусе дифавтомата в схеме показаны токовые защиты автоматического выключателя, в то время как у УЗО – только дифференциальный трансформатор цепи и тока.

Часто задаваемые вопросы о дифавтоматах

Что такое дифавтомат?

Дифавтомат (сокращение от дифференциальный автоматический выключатель) это устройство, сочетающее в себе функции дифференциального защитного выключателя и автоматического выключателя. Оно применяется для защиты электрических устройств от различных видов перегрузок и коротких замыканий.

Какой тип дифавтомата выбрать: однополюсный или двухполюсный?

Выбор типа дифавтомата зависит от конкретных условий применения и от того, какой тип электрической сети у нас имеется. Однополюсные дифавтоматы применяются в однофазных сетях, а двухполюсные – в трехфазных сетях. Если не уверены, какой вам нужен, лучше обратиться к специалисту.

Можно ли установить дифавтомат самостоятельно?

Установка дифавтомата – это ответственный процесс, который должен выполняться профессионалами. Несоответствие параметров дифавтомата и электрической сети может привести к неправильной работе устройства и к небезопасным последствиям.

Какие габариты имеют дифавтоматы?

Габариты дифавтоматов могут различаться, в зависимости от модели и производителя. Обычно, размеры однополюсного дифавтомата составляют примерно 80х18х68 мм, а размеры двухполюсного – 140х70х68 мм (высота, ширина, глубина).

Какую мощность обеспечивает дифавтомат?

Мощность, которую обеспечивает дифавтомат, зависит от его технических характеристик. Обычно, дифавтоматы могут обеспечивать мощность от 1 до 63 Ампер.

Каков срок службы дифавтомата?

Срок службы дифавтомата зависит от модели и производителя, а также от условий эксплуатации и обращения с устройством. Обычно, дифавтоматы могут работать от 5 до 25 лет.

Какой дифавтомат выбрать для защиты электросети?

Выбор дифавтомата зависит от мощности сети и количества потребителей. Если мощность не превышает 7.5 кВт и количество потребителей небольшое, то можно использовать однополюсный дифавтомат. Если в сети много потребителей и мощность превышает 7.5 кВт, то необходим двухполюсный дифавтомат.

Как проверить работу дифавтомата?

Проверку дифавтомата можно произвести при помощи испытательного прибора. На приборе устанавливаются ток примерно в три раза больше, чем номинальный ток, и напряжение. Если дифавтомат работает исправно, то он должен сработать и отключить цепь.

Как определить, какой токовый предел выбрать для дифавтомата?

Токовый предел дифавтомата выбирается исходя из мощности электросети и количества потребителей. Необходимо учитывать, что токовый предел дифавтомата должен быть выше максимально возможного тока в цепи.

Является ли обязательной установка дифавтомата в электросети?

Дифавтомат является обязательным элементом электросети в соответствии с нормами безопасности. Его установка не только обеспечивает защиту электрических приборов, но и предотвращает возможные пожары.

Какие преимущества у двухполюсного дифавтомата по сравнению с однополюсным?

Двухполюсный дифавтомат имеет более высокий токовый предел и может защитить две фазы электросети одновременно. Он также обеспечивает более надежную защиту потребителей благодаря двойной защите от сбоев в электросети.

Какие особенности установки дифавтомата?

Установка дифавтомата требует соблюдения определенных правил безопасности. При установке необходимо убедиться, что устройство имеет правильное заземление и подключено к электросети в соответствии с инструкцией. Также необходимо проверить работу дифавтомата после установки.

Какой номинал расцепителя выбрать?

Исходя из величины утечки, дифавтоматы (как и УЗО), делятся на два типа:

защищающие от поражения электричеством и пожара (10-30 мА);
пожарозащитные (выше 30 мА).

Как правило, розетки и освещение защищают дифами на 30 мА (такой разряд может выдержать среднестатистический человек). 10 мА — значение безопасное и абсолютно безвредное для здоровья и жизни любого, даже ребенка. Дифавтоматами на 10 мА, как правило, защищают ванные и детские комнаты.

Их не ставят на розеточные группы, так как электроприборы с микросхемами могут допускать небольшие дифференциальные утечки, суммарно дающие больше 10 мА, на которые может реагировать диф. Для защиты только освещения или одной розетки хватит и такого, главное, не включать удлинители с большим накоплением потребителей.
