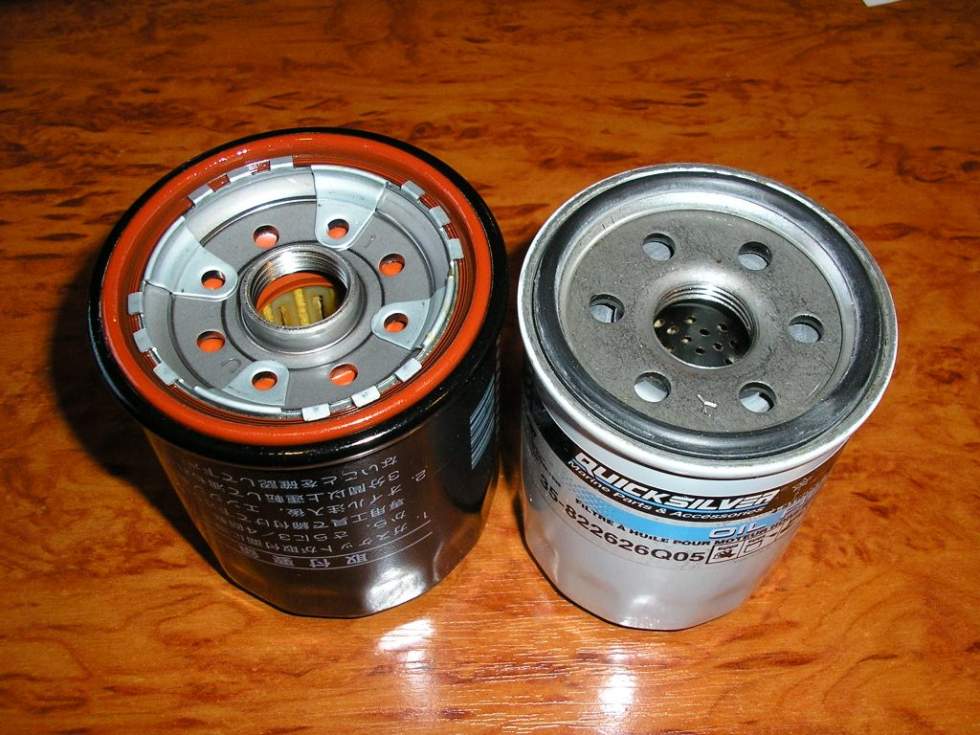

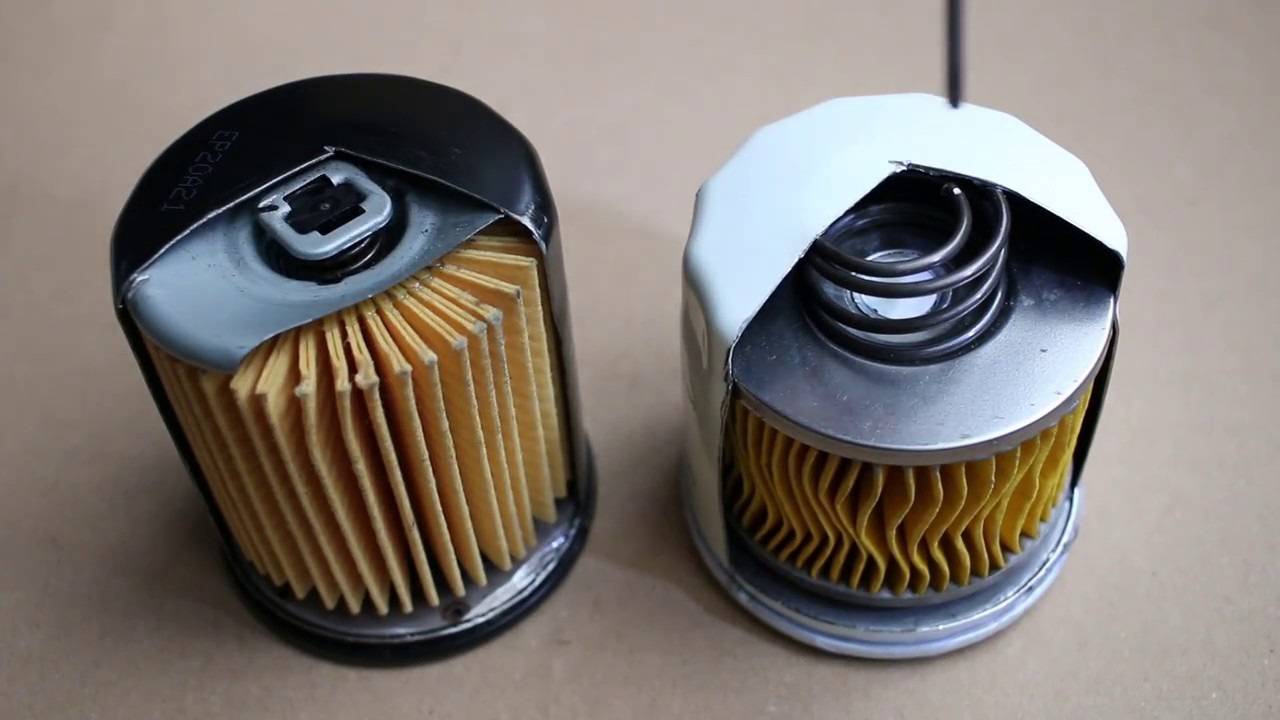

Разница между масляными фильтрами

Об одном неприятном случае

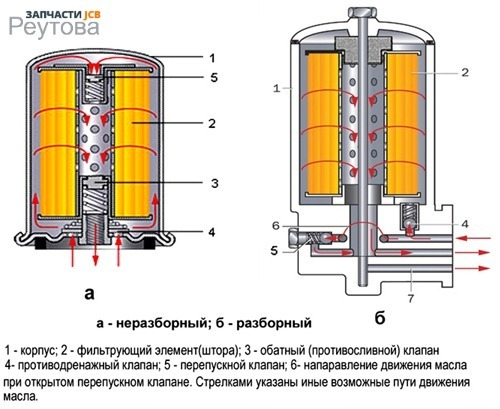

Количество и расположение клапанов существенно зависит от конструкции двигателя и размещения фильтра. А вариантов рабочих положений у него несколько: горизонтальное, наклонное отверстиями вниз, наклонное отверстиями вверх, вертикальное отверстиями вниз, вертикальное отверстиями вверх…

Так, в последнем случае антидренажный и противосливной клапаны становятся ненужными – масло из фильтра и так не вытечет. А если и перепускной клапан установлен в блоке, фильтр может оказаться вообще бесклапанным. И не дай вам бог поставить его на обычный мотор, даже если резьба подойдет.

И совсем уж беда, если применять «не тот» фильтр советует производитель автомобиля. А такие случаи были. Так, в документе 3100–3902008РЭ 2003 на с. 57 сказано буквально следующее: «…на двигателях ЗМЗ‑4062 допускается в послегарантийный период применение масляных фильтров зарубежного производства C113 ».

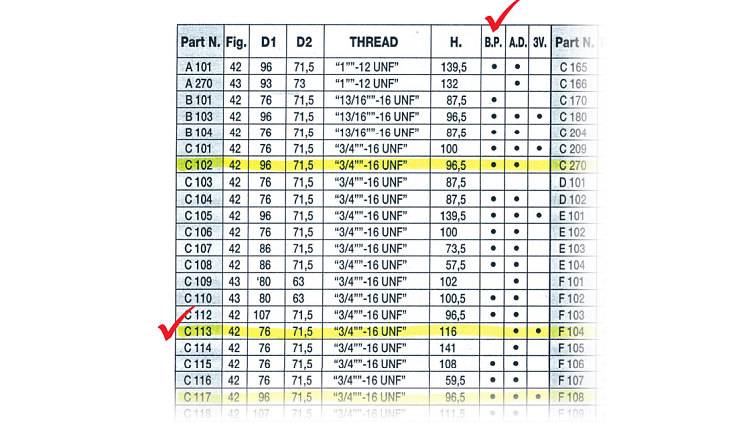

А что такое фильтр С113? Смотрим в каталог: этот фильтр имеет антидренажный и противосливной клапаны и не имеет перепускного. Следовательно, предназначен для двигателей, у которых перепускной клапан находится в блоке.

Сколько моторов работало на загрязненном масле из-за этой ошибки, история умалчивает. К счастью, завод довольно быстро исправился и выпустил новое руководство по эксплуатации с правильными рекомендациями.

Вот почему необходимо подбирать фильтр строго по каталогу – там содержится вся необходимая информация, в том числе и о коли­честве клапанов.

Сравнение

Незамысловатый по конструкции полнопоточный фильтр масляного типа с момента пуска мотора тут же пропускает через себя все моторное масло, поступающее одновременно ко всем зонам, требующее смазки. Такая схема если сравнивать с другими быстрее чистит масло, но и быстрее загрязняет фильтр.

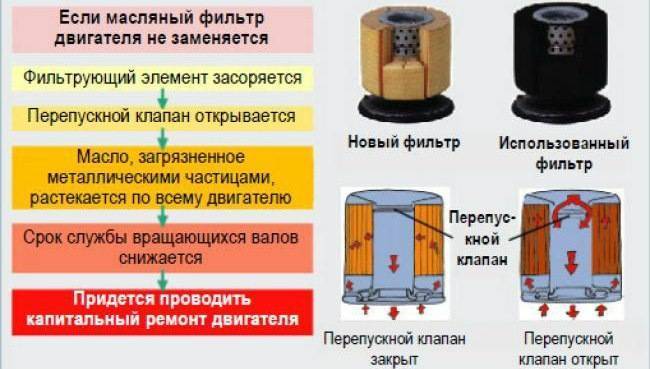

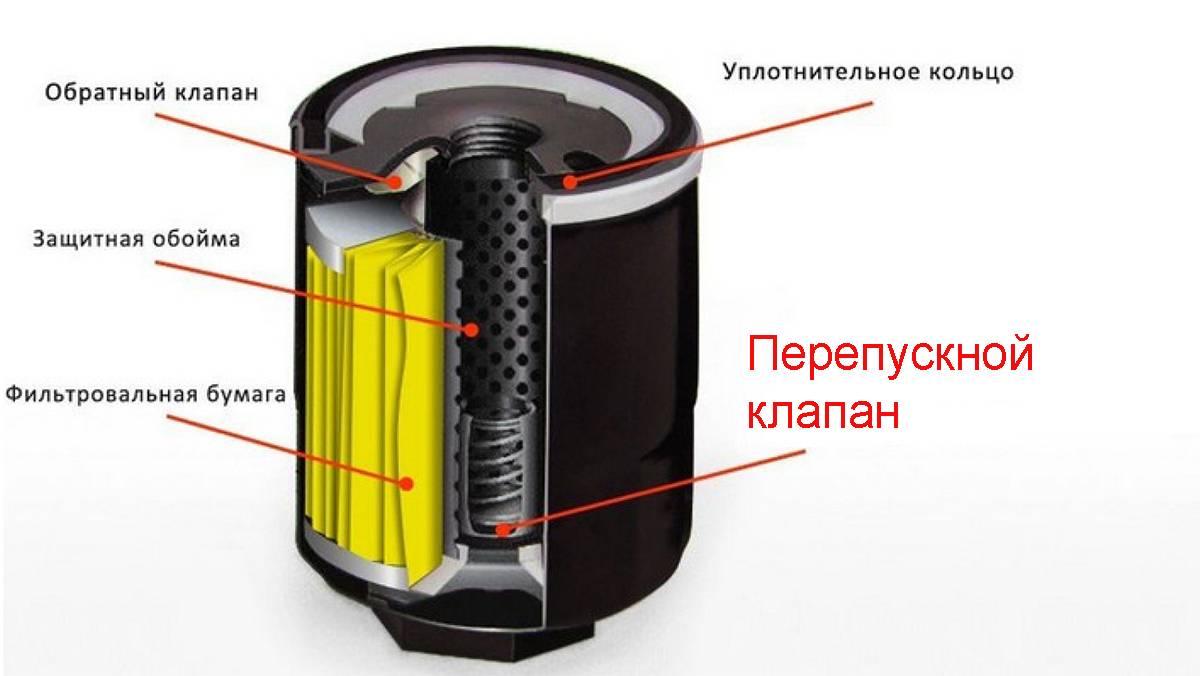

Вот почему в полнопоточном масляном фильтре значительная роль отводится перепускному клапану. Он срабатывает при значительном перепаде давления, появляющегося между неочищенным и чистым объемом масла из-за загрязнения элемента фильтрации.

Обзор масляных фильтров С-110

В данном случае масло поступает в мотор неочищенным, но обеспечивается его смазка, а это означает, устраняется выход из строя от перегревания.

Частичнопоточный фильтр масляного типа, находящийся в параллельной ключевому маслопроводу линии, чистит за 1 раз лишь маленькую часть масла для мотора. Большая же сначала поступает в мотор без фильтрации.

Но этот малый объем проходит по параллельному контуру неоднократно, благодаря этому степень его чистки гораздо больше, чем у полнопоточного фильтра. Понемногу также качественно очищается и весь объем залитого масла для мотора, хоть на это и требуется времени намного больше.

По степени же защиты мотора полнопоточный и частичнопоточный масляные фильтры приблизительно равны, однако у последнего намного меньше риск измения давления из-за загрязнения элемента фильтрации.

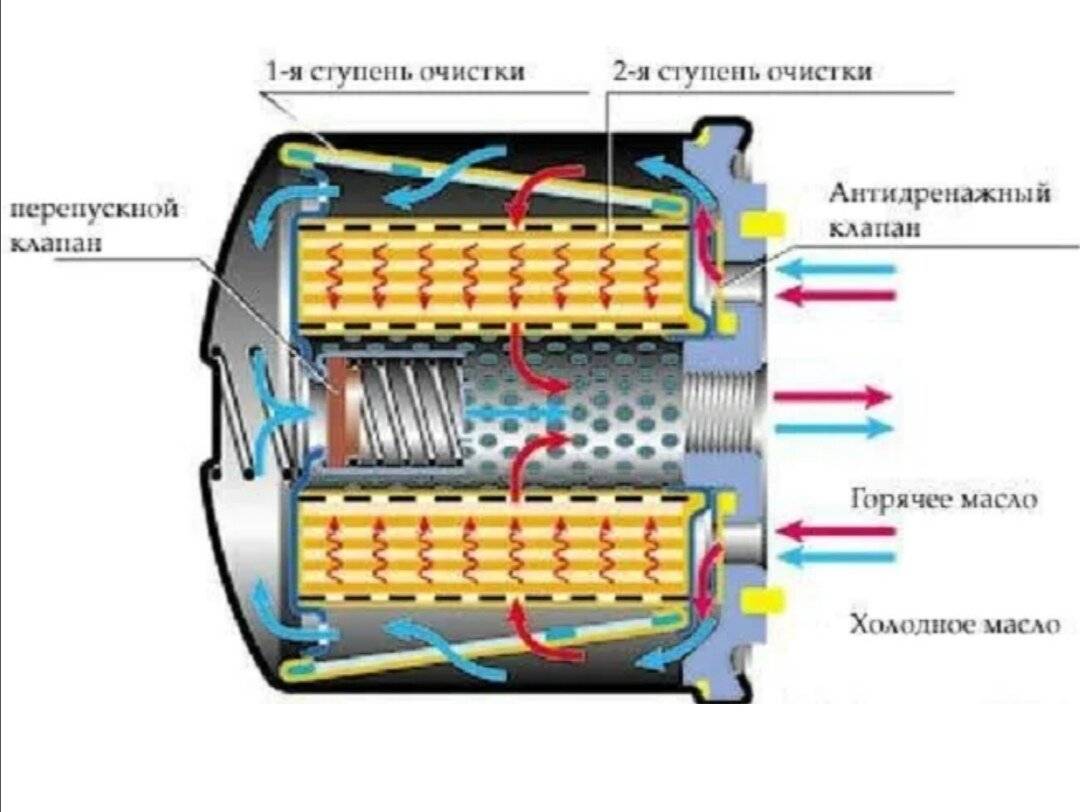

Конструкция комбинированного масло фильтра предполагает расположение на масляной линии сразу 2-ух фильтров – полнопоточного и частичнопоточного.

Объемы масла для мотора, проходящие сквозь них, дополняют друг друга как 9:1. Степень чистки масла близка к полной, что автоматично повышает ресурс и мотора, и масла для мотора, и масляных фильтров.

Очень часто подобный тип используется на двигателях на дизеле грузового автомобильного транспорта и техники для строительных работ.

Масляный фильтр его конструкция и типы

Видео: Принцип работы масляного фильтра

В конструкциях автодвигателей применяется три основных системы очистки. Наиболее часто в легковых автомобилях применяется полнопоточный масляный фильтр. В нем фильтрующий элемент включен в основную масляную линию. При каждом запуске двигателя все масло проходит через фильтр под действием масляного насоса.

Реже применяются конструкции с частичнопоточным масляным фильтром, подключаемым к масляной линии параллельно. Такой фильтр пропускает фильтруемое масло по частям, добиваясь чистоты при длительной работе. Конструкции комбинированных фильтров совмещают оба устройства, применяясь в мощных дизельных двигателях грузовиков.

Рядовому автолюбителю не обязательно знать конструктивные отличия своей машины по фильтрации автомобильного масла. Достаточно знать, что в большинстве легковых моделей применяются полнопоточные масляные фильтры, понимать их устройство, от элементов которого зависит очищающая способность узла.

Виды масляных фильтров по способу очистки

По качеству фильтрации применяемые устройства можно разделить на 3 группы:

• фильтры грубой очистки (ФГО);
• фильтры тонкой очистки;
• отстойники.

Грубая фильтрация выполняется с помощью приспособлений, способных улавливать неорганические твердые включения с размером зерен до 90 мкм.

Тонкая очистка рассчитана на фракции с величиной частиц 30–40 мкм.

Отстойники применяют для удаления из масел крупных включений: песка, стружки и др.

Тонкая очистка эмульсий производится с помощью полнопоточных и частичнопоточных механизмов. К ним относятся:

• щелевые фильтры, состоящие из плотно подогнанных между собой специальных пластинчатых прокладок, через которые под давлением проходит загрязненная жидкость;
• глубинные или объемно–адсорбирующие устройства. Здесь смазка продавливается через 2–3 слоя пористого материала;
• поверхностные механизмы представляют собой изделия, состоящие из вертикально установленного элемента со сквозными отверстия, через который постепенно протекает весь объем жидкости;
• бумажные и целлюлозные фильтры – наиболее распространенные конструкции, совмещающие в себе качество всех предыдущих приспособлений.

Грубая очистка масел выполняется полнопоточными элементами, собранными в основном из металлических деталей. В их задачу входит не только очистка жидкости, но и защита вращающихся деталей двигателя в случае попадания в рабочее пространство случайных предметов.

Масляный фильтр Hyundai Kia 26300-35503

На четвертой рейтинговой позиции находится модель Hyundai Kia 26300-35503. Масляный фильтр корейского производства отличается сравнительно высокой стоимостью, в сравнении с предыдущими образцами. Это объясняется тем, что при его производстве используются только оригинальные запчасти.

Основные преимущества данной позиции:

1. Повышенная сопротивляемость резким скачкам температур.
2. Холодный запуск двигателя в течение короткого времени.
3. Стабильность работы силового агрегата при регулярном техническом обслуживании со сменой моторного масла.
4. Надежность перепускного клапана.

Чаще всего масляный фильтр Hyundai Kia 26300-35503 устанавливается на следующих автомобилях:

• AZERA;
• ACCENT;
• CARENS;
• CEED;
• COUPE;
• CERATO;
• ELANTRA;
• H-1;
• HYUNDAI;
• GETZ;
• KIA;
• MATRIX;
• OPTIMA;
• RIO;
• SOUL;
• SPORTAGE;
• SOLARIS;
• SORENTO;
• TUCSON и пр.

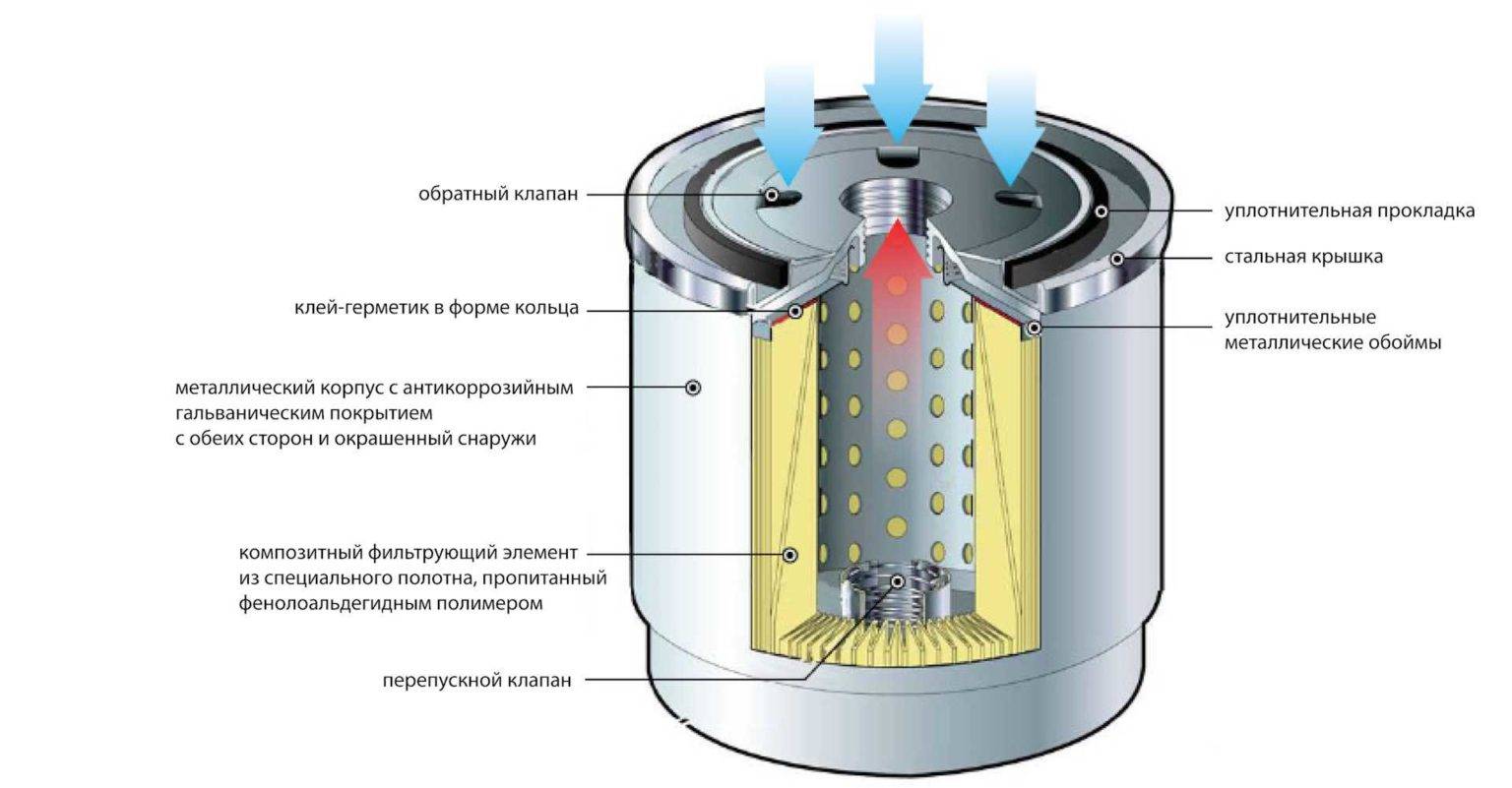

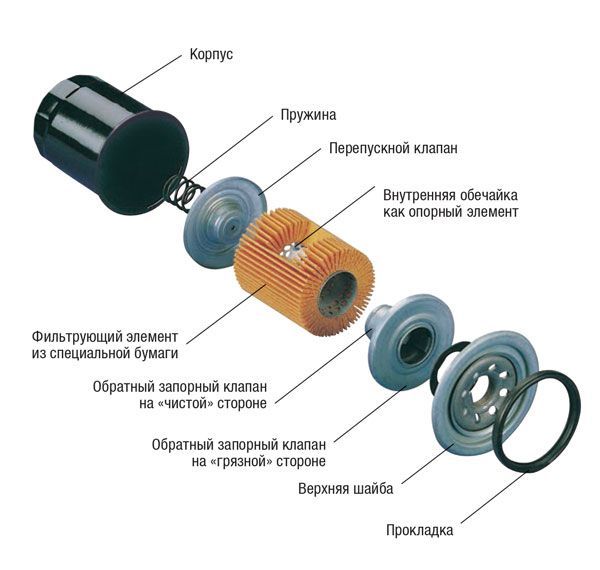

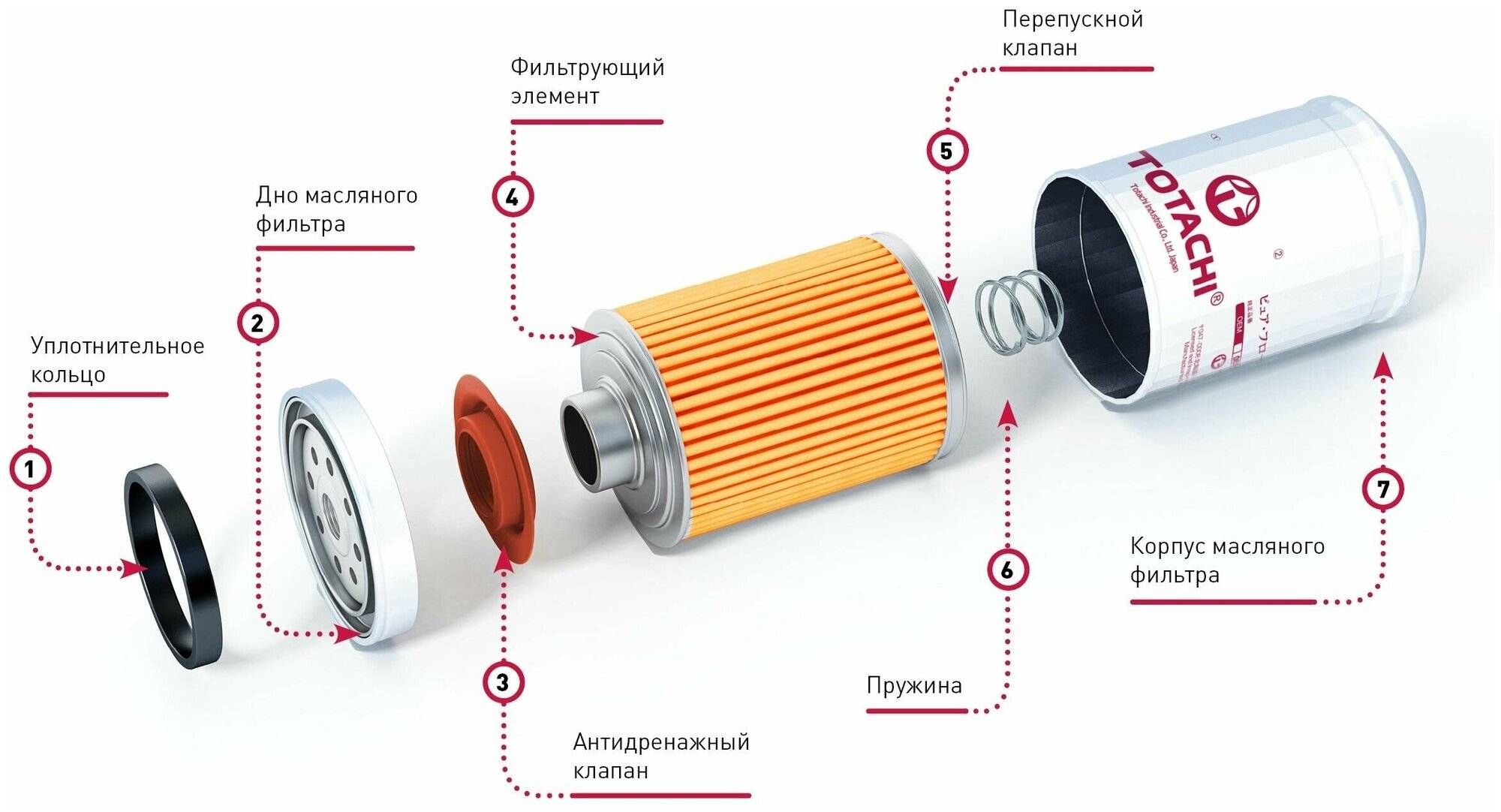

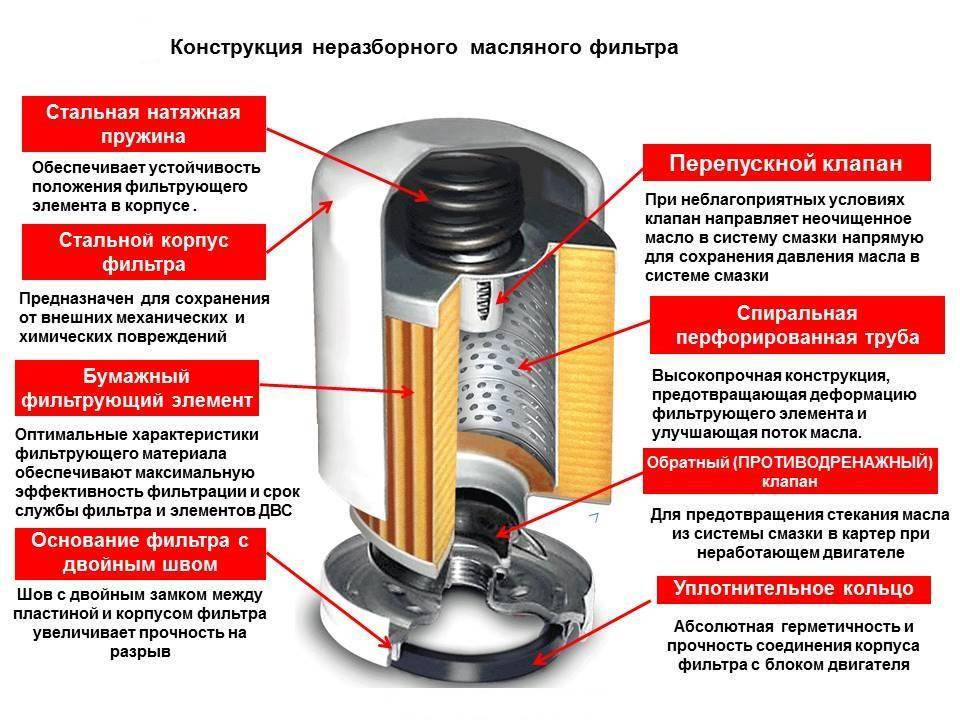

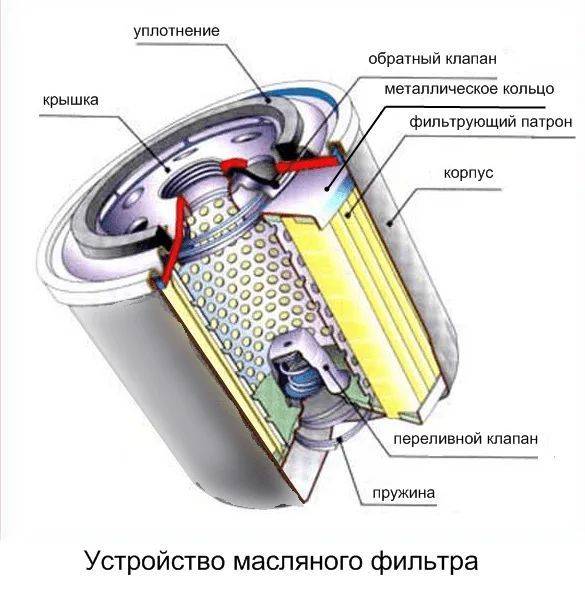

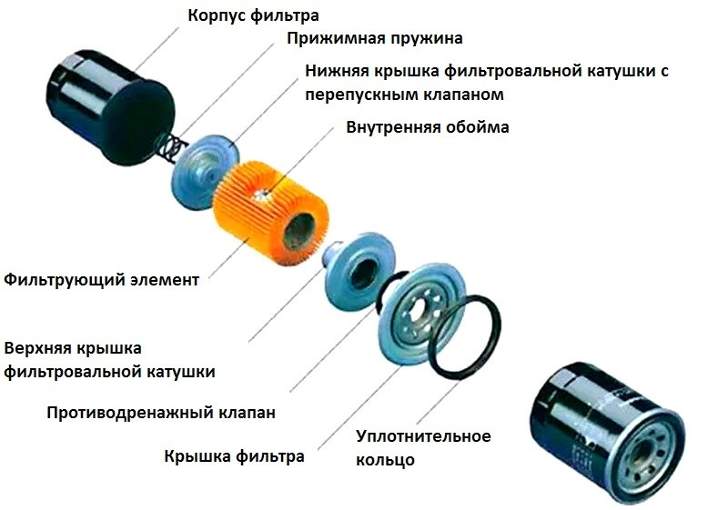

Конструкция и принцип работы

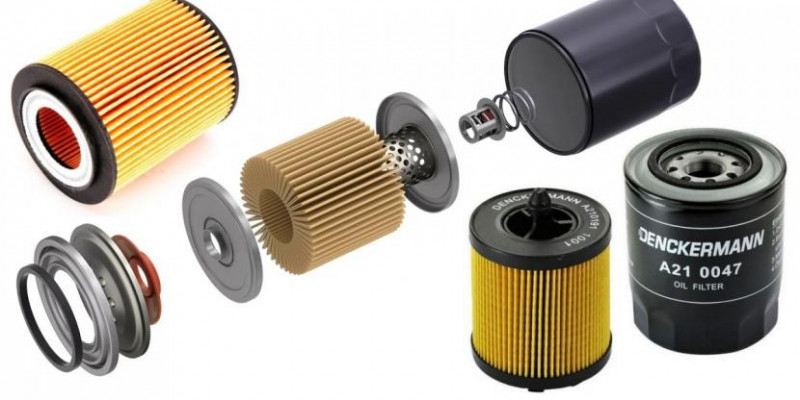

Существует 3 основных типа конструкции масляных фильтров:

• разборные;
• неразборные;
• модульные;

Наиболее популярным является классический неразборной полно-поточный фильтр.

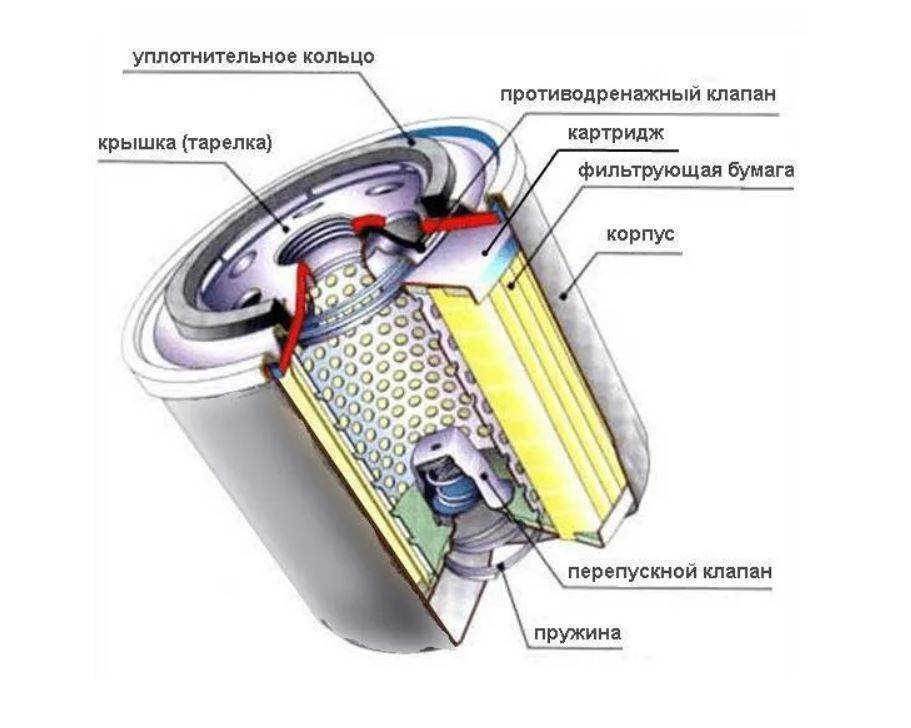

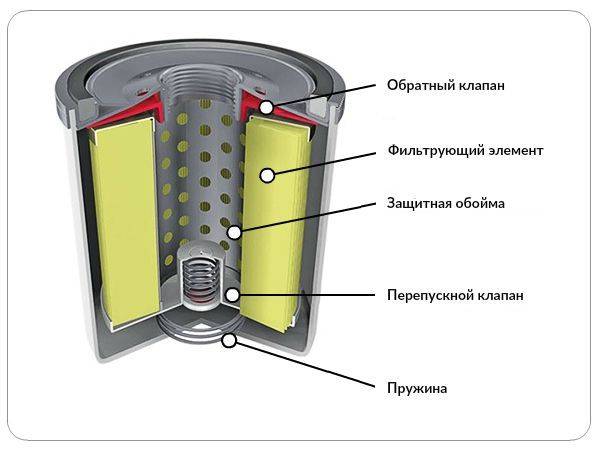

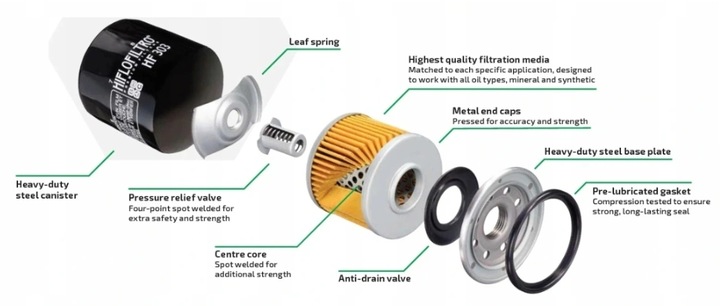

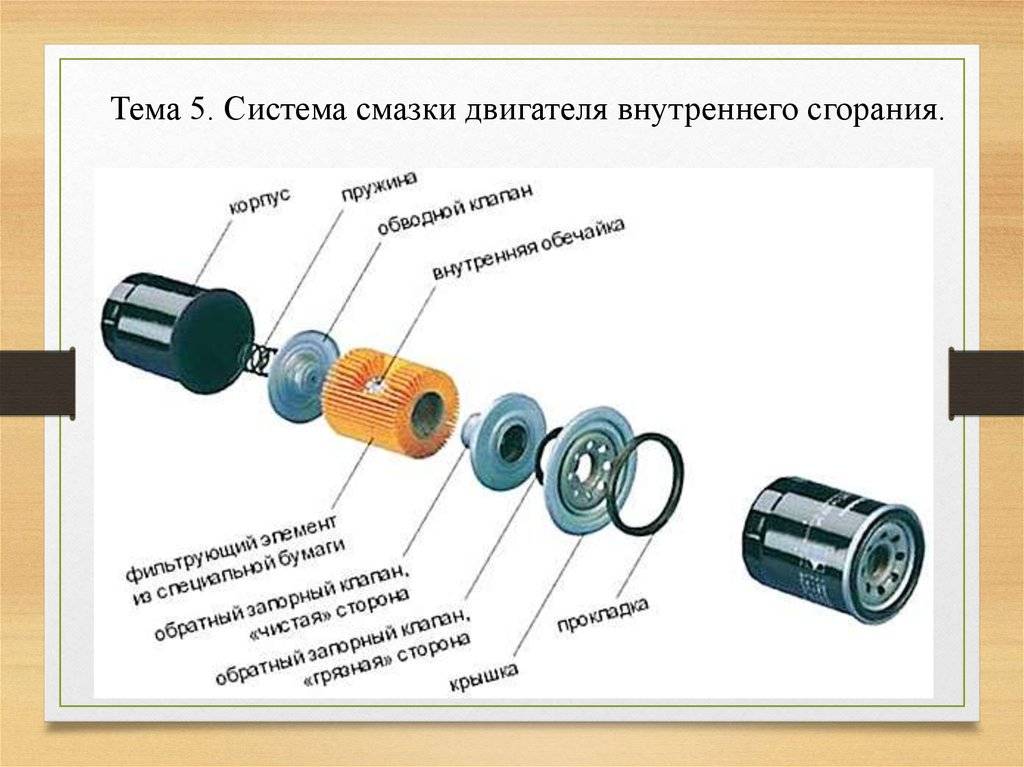

Главный элемент масляного фильтра является фильтрующий элемент. Чаще всего он изготавливается из специальной гофрированной бумаги пропитанной смолами. Такая бумага обладает высокой пористостью, а благодаря пропитке – водо- и масло-стойкостью. Для достижения максимально возможной площади фильтрующей поверхности при минимальных габаритах, бумагу укладывают специальным образом, обычно в виде многолучевой звезды, и качество работы фильтра напрямую зависит от качества фильтрующего элемента.

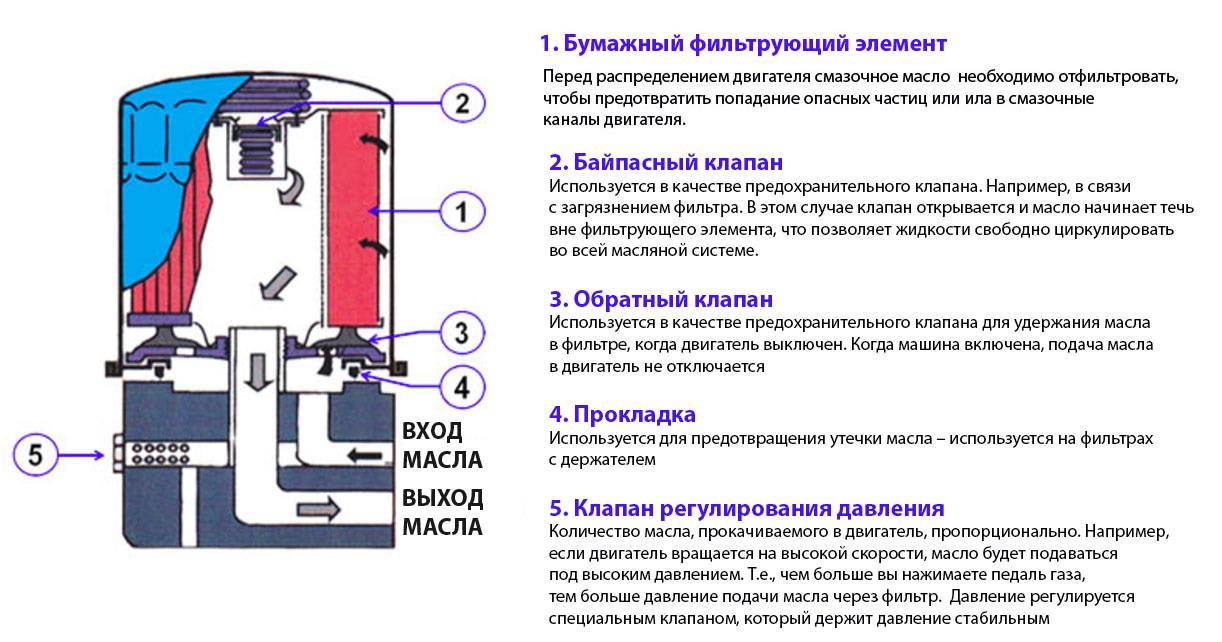

Принцип работы

Моторное масло подается масляным насосом внутрь фильтра через отверстия на крышке фильтра. Масло находится под высоким давлением, около 5 бар. Это не проблема для фильтрующего элемента, если масло имеет допустимую вязкость и горячо, а сам картридж (элемент) относительно чистый. Однако, если фильтрующий элемент уже загрязнен или масло холодное и густое, оно не всегда сможет пройти через бумажный фильтр так, как это необходимо. Обратный клапан нужен для того, чтобы масло не выливалось назад после того как будет заглушен двигатель, и чтобы при запуске двигатель не работал без масла те несколько секунд, пока насос не накачает масло обратно в фильтр и не создаст системе нужное давление.

Далее масло под давлением продавливается через фильтрующий элемент внутри фильтра, и очищенное масло поступает назад в систему смазки автомобиля. Для предотвращения масляного голодания, в тех случаях, когда фильтр забился и не может отфильтровать нужное количество масла, или необходимо резко поднять обороты двигателя, а также если масло на морозе сильно загустело предусмотрен – перепускной клапан. Внутри стоит пружина и резиновая мембрана, ее давлением отживает внутрь и не очищенное масло напрямую минуя фильтрующий элемент попадает назад в систему.

Выбор масляного фильтра

Любой масляный фильтр в процессе эксплуатации загрязняется и требует периодического обслуживания или смены. Механические адсорбционные модели рекомендуется менять при каждом регламентируемом сливе отработанного масла.

Центробежные и гравитационные элементы подлежат обслуживанию после установленного нормативного пробега автомобиля. Нарушение регламента ТО приводит к засору системы смазки двигателя, что в будущем может привести к капитальному ремонту агрегата.

В процессе выбора масляного фильтра нужно учитывать несколько факторов:

1. Корпус устройства должен быть выполнен из прочного металла. При визуальном осмотре, на его поверхности должны отсутствовать вмятины, задиры и прочие дефекты.
2. Уплотнительное кольцо в нижней части корпуса должно плотно прилегать к кожуху фильтра, не иметь повреждений и представлять собой достаточно пластичную субстанцию.
3. Приобретаемая продукция должна быть сертифицирована и выпущена известными на автомобильном рынке производителями.

Заводы-изготовители качественных деталей обязательно указывают на корпусе фильтра страну и реквизиты компании с набором телефонов технической поддержки.

Операции по замене масляного фильтра нужно выполнять в соответствие требованиям, указанным в паспорте автомобиля. Однако на периодичность смены масла влияют условия эксплуатации транспорта.

Например, при использовании техники в сложном городском режиме с высокой запыленностью воздуха, частыми остановками на светофорах, резким началом движения – следует сократить межсервисный интервал.

Все работы по техническому обслуживанию рекомендуется производить на прогретом двигателе при помощи специальных инструментов.

Рейтинг производителей масляных фильтров

В данном случае лучше ориентироваться именно на производителя, нежели на конкретный товар. Разнообразие фильтров впечатляет, кроме того, они не универсальны и рассчитаны на определенные модели (хотя многие фильтры подходят к разным авто разных марок). Впрочем, цены на фильтры невелики и обычно колеблются в диапазоне от 300 руб. до 1 500 руб. за изделие неразборного типа.

Это значит, что при покупке рекомендуется обращать внимание на товары от компаний, уже завоевавших признание на рынке

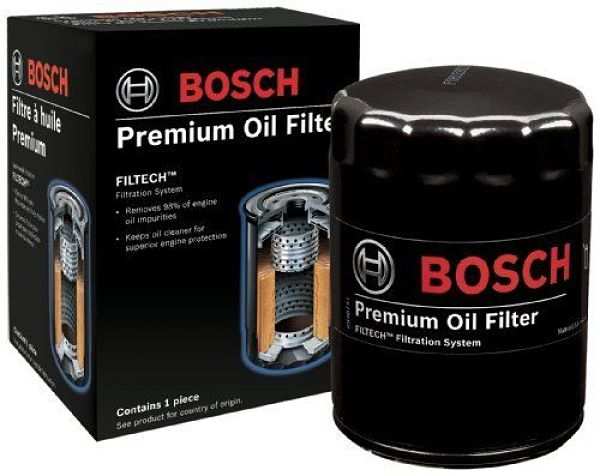

Bosch – Германия

Не зря фильтры этой компании завоевывают первые места во всевозможных исследованиях. Ведь фирма все время работает над собственной продукцией. В частности, для фильтров от Bosch характерно использование микроволоконной бумаги (фенольной) в качестве материала для изготовления фильтрующих элементов. За счет значительной площади фильтрации и пористости гарантируется отменная очистка масла.

Корпус фильтров с небольшими насечками, которые заметно облегчают монтаж и демонтаж фильтра. Немаловажен увеличенный размер фильтров, что повышает эффективность их работы.

Mahle – Австрия

Как заявляет компания-изготовитель, ее фильтры ориентированы на сохранение окружающей среды. По этой причине фильтрующие элементы изготовлены из специальной бумаги, причем выполнены они в виде рулона, что повышает эффективность очистки. Фильтры нацелены на работу с синтетическими и полусинтетическими маслами. Протечки масла исключаются благодаря использованию тугого перепускного клапана. А вот для выпуска противодренажных клапанов используется мягкая резина.

Mann – Германия

Фильтры этого концерна устанавливаются на многие модели современных авто прямо с завода – Opel, Volvo и др. Высокая технологичность производства гарантирует высочайшее качество продукции. «Изюминка» фильтров от Манн – применение в их конструкции мощных магнитов, за счет чего достигается высокая эффективность и скорость фильтрации. Манжеты, выполненные из особой резины, обеспечивают плотную фиксацию. Надежность и качество на высоте!

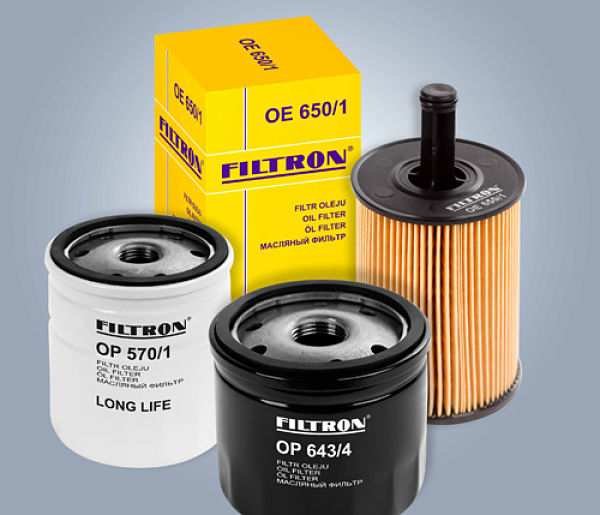

Filtron – Польша

Эта компания наладила экспорт своих фильтров во многие государства – страны ЕС, США, Россию и другие. А о высоком качестве свидетельствует выбор фильтров от Filtron гигантами автостроения – Фольксваген, Сузуки, Дженерал Моторс, Мерседес и другими.

Goodwill – Великобритания

Основными покупателями фильтров этой фирмы являются европейские концерны Рено и Фольксваген. Продукция Goodwill ценится за высокое качество фильтрации, что достигается за счет использования бумаги, пропитанной особым составом. Причем даже повышенное давление и высокая температура не снижают производительность фильтров.

Fram – США

Это уже американский бренд, которым владеет SogefiFiltration. Его фильтры идут на линии многих автоконцернов – Форд, Мазда, Фольксваген, Пежо, Вольво, Хонда и др. Особенность фильтров от Фрам заключается в том, что они выдерживают температуру до 160° С.

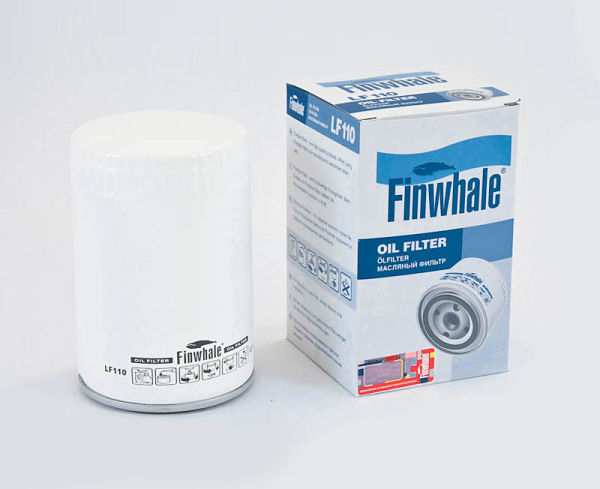

Finwhale – Швейцария

Это уже более дешевая и простая продукция, неудивительно, что фильтры от Finwhale покупают многие владельцы отечественных авто. Собственно, к качеству фильтрации претензий нет, так как для создания фильтрующих элементов применяется бумага высокого качества. Кроме того, надежные противодренажные клапаны не допускают масляного голодания мотора. Да и процесс монтажа и демонтажа предельно прост. Однако ресурс таких фильтров невелик, поэтому применение их на авто, для которых интервал замены масла определен производителем в 15 000 км, не рекомендуется.

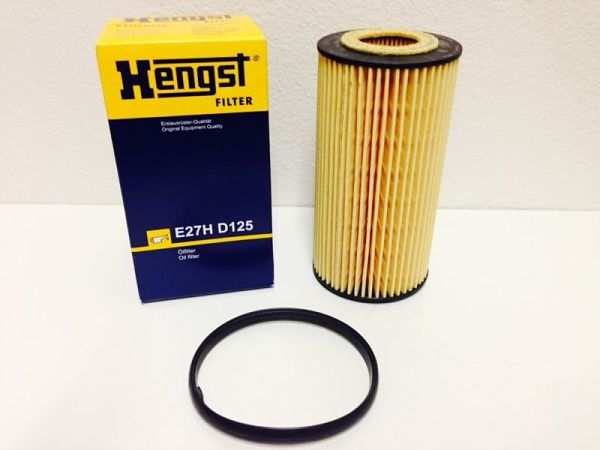

Hengst – Германия

Фильтры данной компании более полувека поставляются на сборочные линии многих мировых автоконцернов.

Впрочем, данный список не полный, ведь в продаже можно увидеть фильтры и других известных компаний – NAFIL Filter Co (КНР), Fleetguard (США), ASAS Filter Ind. (Турция), PEKO Inc. Ltd. (Тайвань) и т. д.

Советы по выбору

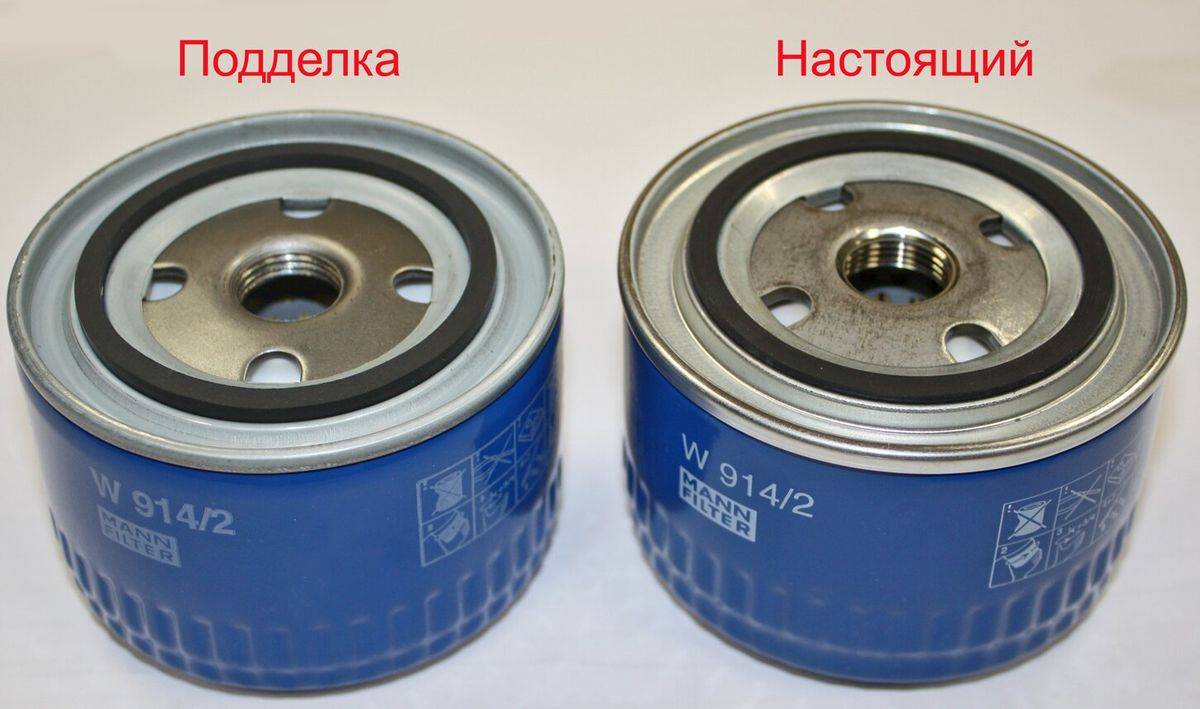

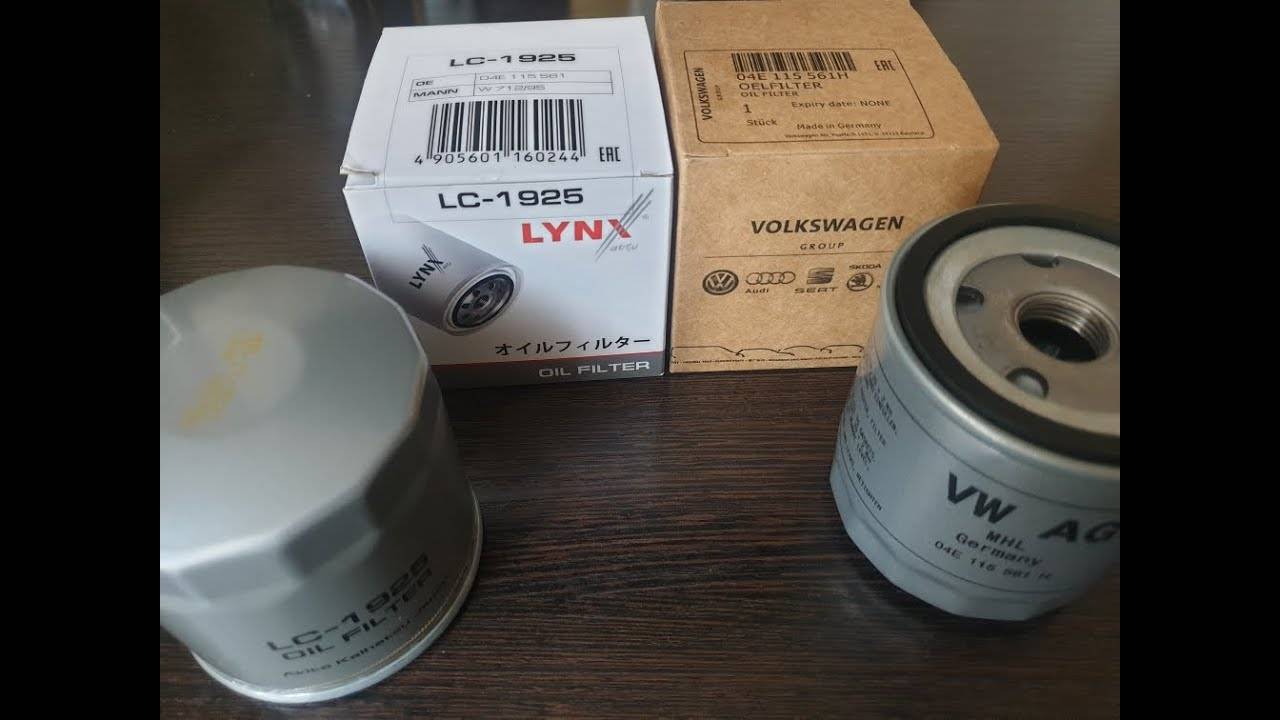

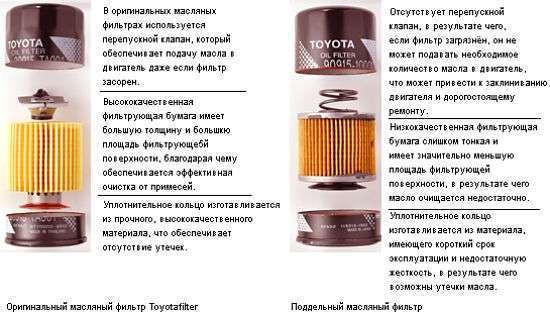

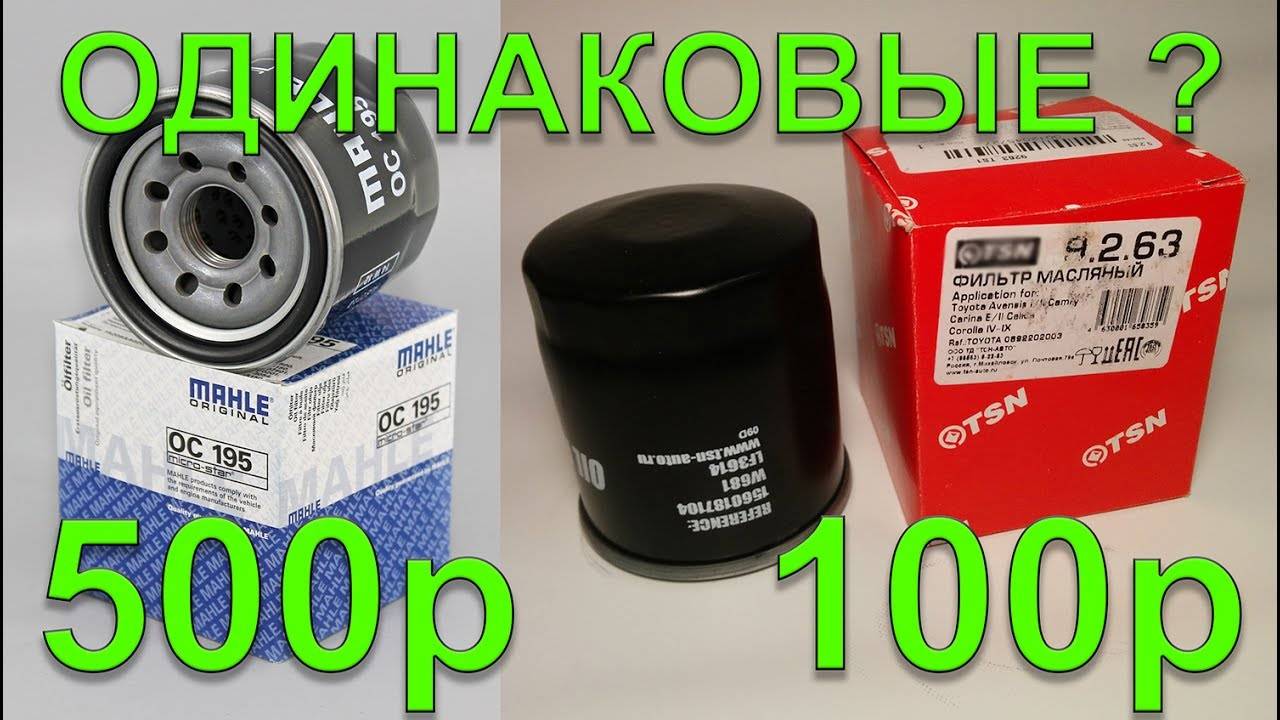

Разница между поддельным и оригинальным масляным фильтром

Многие автолюбители ориентируются только на цену масляного фильтра, совместимость установочных резьб. Такой подход неприемлем, так как каждая модель двигателя эффективно работает только с определенной конструкцией фильтра, для которой просчитаны давление масла на входе, максимальные перепады давлений (для включения перепускного клапана), допустимая тонкость отсева.

Экономия на покупке дешевого фильтра может вылиться не только в быстрое загрязнение фильтрующего элемента. Включение перепускного клапана не ощущается водителем, но при этом масляный фильтр становится бессмысленным, загрязненное масло активно воздействует на износ двигателя. Велика опасность попадания в масло деформированных клочков некачественной фильтровальной бумаги, усугубляющих процесс, засорение маслопроводящих каналов.

Такие же опасности возникают при использовании поддельной продукции. При выборе масляного фильтра для двигателя авто нужно ориентироваться на рекомендации производителя. При невозможности установки оригинального фильтра, выборе неизвестной модели, опытные водители пытаются:

1. узнать место производства;
2. поинтересоваться отзывами пользователей;
3. выяснить репутацию производителя;
4. провести внимательный осмотр;
5. проконсультироваться у опытного автомеханика.

Видео: Выбор масляного фильтра для Opel Omega

Главным критерием пригодности фильтра становится спецификационный фирменный номер. Например, для многих моделей «Субару» может применяться фильтр производства TOKYO ROKI (Япония) или Honeywell (Канада) с одинаковым номером 15208AA12A.

К лучшим производителям масляных фильтров относятся бренды Mann, Knecht, VIC, NITTO, DENSO, Fleetguard. У этих компаний заказывают продукцию для комплектации серийных моделей большинство автопроизводителей. Ведущие производители постоянно улучшают фильтрационные приспособления, вводят инновационные решения, новые технологии производства.

Так, конструкторами американской фирмы Fleetguard разработаны комбинированные байпассные масляные фильтры (используют технологию Ventury), фильтры EcoClean, центрифужные сепараторы (технология Cone StaC). Инновации обеспечивают высокую степень эффективности фильтрации, гарантируют чистоту двигателя, продлевают срок эксплуатации.

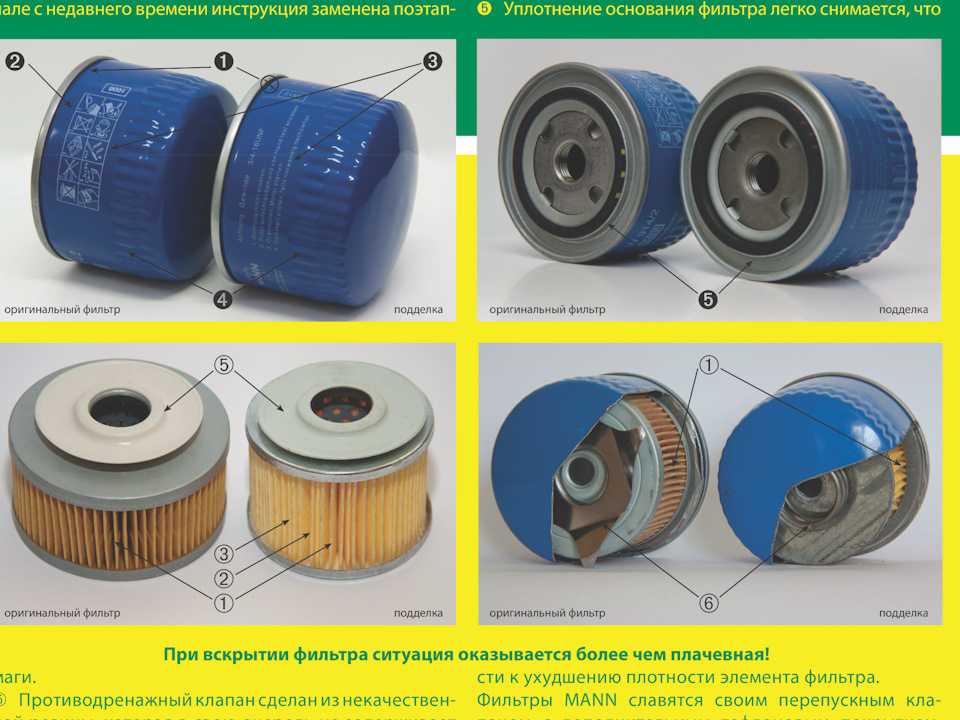

При замене масляного фильтра (это рекомендуется делать одновременно с каждой заменой масла, при выясненном автомехаником загрязнении фильтра) заглянуть внутрь запасной части невозможно. Но даже визуальный осмотр поможет увидеть:

1. аккуратную завальцовку швов;
2. обработку герметиком;
3. толщину металла корпуса;
4. равномерность окраски детали;
5. эластичность обратного клапана;
6. наличие фирменных надписей.

Отсутствие этих признаков служит доказательством подделки. О многом может сказать упаковка запасной части. Официальные, авторитетные бренды используют ее в качестве дополнительной рекламы, не упуская возможности разместить на картонной таре свое название, логотип, обязательный штрих-код. Напротив, для производителей контрафактов такие расходы избыточны, повышают себестоимость подделки. Для них характерно употребление искаженных написаний известных фирм, уводящее от уголовной ответственности за подделку.

Виды и характеристики салонных фильтров для автомобилей

Салонные фильтры устанавливаются непосредственно в салоны грузовых и легковых автомобилей с целью очищения воздуха от вредных химических примесей и углекислого газа, частиц абразивов и прочей грязи. Все это «разнообразие» попадает в салон по воздуховодам и при большом скоплении начинает угрожать здоровью водителя и пассажиров.

Салонные фильтры очищают воздух не только от токсичных веществ, но и от более крупных частиц: пыли, резины и сажи

Однако, приобретая фильтр, стоит обращать внимание не на этот показатель, а на способность улавливать самые трудноуловимые примеси воздуха, так как справиться с крупными частицами может даже простой фильтр

В выхлопных газах очень много вредных химических соединений, которые в повышенной концентрации могут привести к серьезным хроническим заболеваниях верхних дыхательных путей, почек, печени и сердца. Даже непродолжительная поездка в салоне с таким воздухом легко оборачивается пару днями сильнейшей головной боли. Что уж говорить о водителях-дальнобойщиках, которые на трассе проводят почти круглые сутки.

Чтобы обезопасить себя от последствий вдыхания нечистого воздуха с вредными примесями, пылью, смолами и резиной, отнеситесь к выбору салонного фильтра с особой тщательностью.

Фильтры для салонов делятся на два вида: на обычные противопылевые и на варианты с активированным углем – они устраняют именно углекислоту в воздухе, абсорбируют запахи и вредные химические соединения. Простые же салонные фильтры очищают воздух лишь от сажи и пыли. Фильтрующим элементом в них является бумага или синтетическое волокно – эти материалы удерживают частицы размером до 1 микрона.

Минусы салонных фильтров без активированного угля: неспособность удерживать угарный газ и токсичные соединения. А также неспособность абсорбировать неприятные запахи.

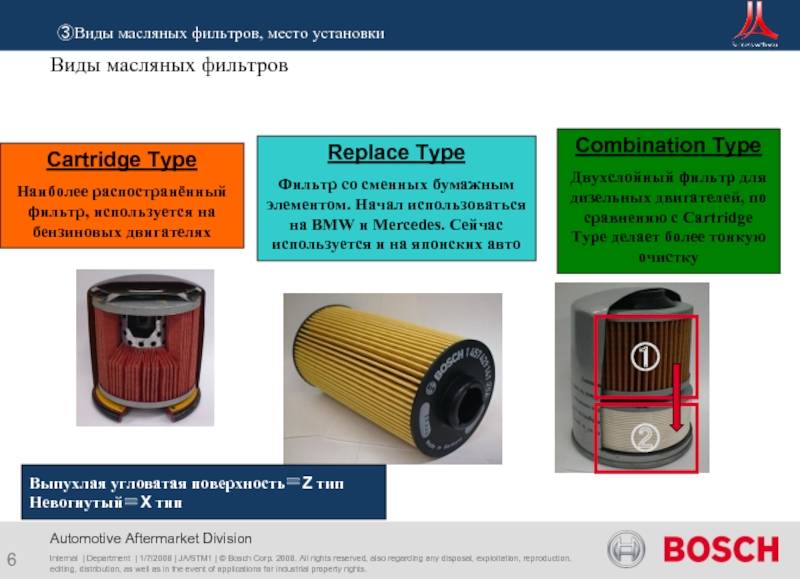

Какие типы масляных фильтров бывают

Все масляные фильтры, которые представлены в автомобильных магазинах, можно разделить по способу фильтрации на три группы: полнопоточные, частичнопоточные, комбинированные.

В зависимости от типа фильтра, будет отличаться эффективность фильтрации им моторного масла.

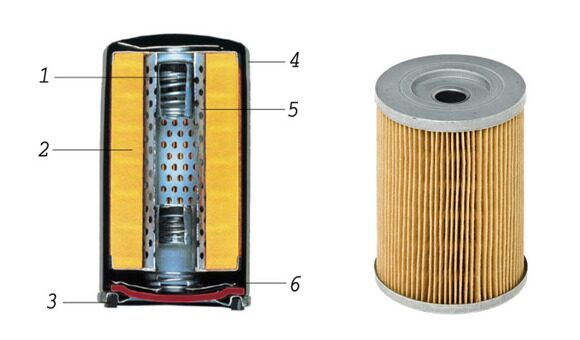

Полнопоточный масляный фильтр

Из всех типов масляных фильтров полнопоточный является самым старым и простым по конструкции. В сравнении с конкурентами, полнопоточный фильтр загрязняется быстрее всего, а значит, перестает выполнять свою функцию – очистку масла от различного “мусора”.

Конструкция полнопоточного фильтра крайне проста. Такой фильтр очищает сразу все масло, которое поступает во все узлы. Его достоинство – возможность пропускать через себя большое количество масла за малый промежуток времени.

Частичнопоточный масляный фильтр

Такой фильтр устанавливается параллельно основному маслопроводу. Через него за один цикл проходит небольшое количество масла, тогда как все остальное без очистки направляется в двигатель. Несмотря на это, подобные устройства имеют большую эффективность, поскольку масло проходит очистку несколько раз, соответственно, на выходе жидкость получается более чистой.

Со временем, в очистительный контур попадает весь объем циркулирующего масла. То есть, по итогу, частичнопоточному масляному фильтру требуется больше времени, чтобы очистить все масло, которое движется по контуру, но при этом очистка более качественная.

Обратите внимание: Даже если фильтр полностью забит и сломаны клапана, поток масла все равно не прекращает циркулировать, соответственно, мотор сможет работать.

Комбинированный масляный фильтр

Как можно понять из названия, комбинированный масляный фильтр включает в себя полнопоточный и частичнопоточный элемент. Среди этих двух элементов проходящие объемы масла делятся, примерно, в соотношении 9:1.

За счет того, что масло проходит через оба фильтра, достигается максимальная очистка. Вместе с тем, увеличивается ресурс самого моторного масла, масляных фильтров и двигателя.

Обратите внимание: Чаще всего комбинированный масляный фильтр устанавливается на грузовые автомобили, а также на машины специального назначения.

Не упусти момент

Масляные фильтры относятся к изделиям, назначение которых ясно из названия. Загрязнение масла в двигателе происходит непрерывно. Избыток загрязняющих примесей вызывает повышенный износ и преждевременный выход из строя смазываемых деталей – особенно в кривошипно-шатунной и цилиндропоршневой группах. Иными словами, от чистоты моторного масла зависят ресурс и надежность ДВС, а также его мощностные и экологические показатели. Важна и экономия высококачественных моторных масел – они сегодня недешевы, а срок их службы напрямую зависит от степени загрязнения.

Откуда же берется губительная грязь? Ответить на этот вопрос поможет классификация. Загрязняющие примеси делятся на две основные группы: органические и неорганические. Органические образуются в результате неполного сгорания топлива, а также термического разложения, окисления и полимеризации масла и топлива. Свою лепту вносят реакции с участием соединений серы и вездесущей воды.

А неорганические примеси – это банальная пыль, технологические загрязнения, внесенные при изготовлении или ремонте двигателя, частицы механического износа деталей, а также продукты отработавших зольных присадок.

Загрязнение масла в дизелях происходит интенсивнее, чем в бензиновых и газовых двигателях. Оно характеризуется большим содержанием сажи, подавляющей противоизносные свойства присадок и усиливающей выпадение отложений. Поэтому для дизельных двигателей выпускают особые, так называемые «дизельные» масла со специальным пакетом присадок.

Однако даже при интенсивном загрязнении масло не сразу ухудшает свои свойства. На первом этапе происходит простое накопление инородных веществ, лишь со временем вызывающих старение и необходимость замены масла

Вот почему так важно своевременно удалять загрязняющие примеси. Для этого и существует система очистки масла и ее главное звено – масляный фильтр
