Чем отличаются «колхозные» мосты от «военных»

Виды и признаки неисправности

Ремонт моста УАЗ Патриот или других моделей может потребоваться в разных случаях. Определяющим моментом станет частота эксплуатации внедорожника, а также качество дорог, по которым он ездит:

асфальт, твердое покрытие – увеличение неисправностей заднего моста;
грунт, бездорожье, ухабистый рельеф – проблемы с передним мостом.

Наиболее вероятные поломки по статистике мастеров сервисного центра LtruckService:

изношенный дифференциал, деформированный картер редуктора;
критическая степень износа главной передачи в редукторе;
повреждения разной степени тяжести комплектующих и соединительных элементов (поворотного кулака, цапфы, шаровой опоры);
зазоры в шкворневых соединениях;
утечка смазочных жидкостей;
проблемы с подшипниками.

Определить «на глаз», что необходим ремонт редуктора моста или замена подшипника УАЗ невозможно, но есть косвенные признаки того, что автомобилю пора заехать в мастерскую:

повышенный и нетипичный шум со стороны переднего или заднего моста;
шумы при старте, а также при разноге и торможении;
хруст со стороны колес при поворотах;
течь масла.

Силовой агрегат

Производитель оборудовал УАЗ 469 четырехтактным, четырехцилиндровым двигателем. Силовой агрегат имеет жидкостную систему охлаждения принудительного типа. Это позволяет использовать транспортное средство при любой температуре окружающей среды.

Механизм газораспределения имеет один распределительный вал. Каждый цилиндр оснащен двумя клапанами – впускным и выпускным. Передача момента вращения с коленчатого вала на распределительный осуществляется с помощью шестерен. Запуск силовой установки осуществляется двумя способами:

Пуск двигателя электростартером. Шестерня привода входит в зацепление с маховиком ДВС и передает усилие на коленчатый вал. После запуска шестерня выходит из зацепления автоматически.
Вручную. Производитель оборудовал УАЗ 469 специализированным рычагом для ручного пуска двигателя. Это позволяет завести автомобиль при низком заряде аккумулятора.

История создания мостов на УАЗ

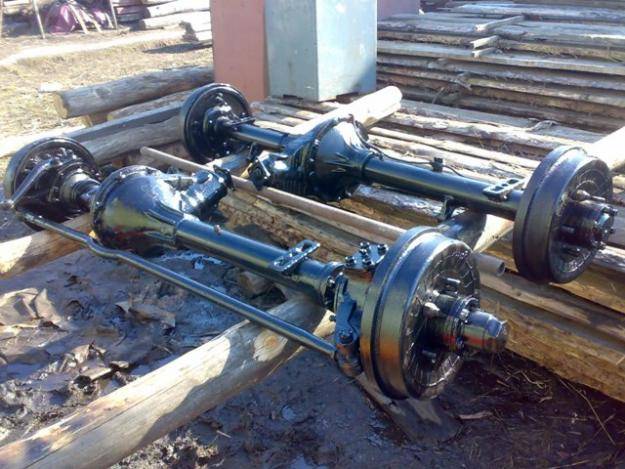

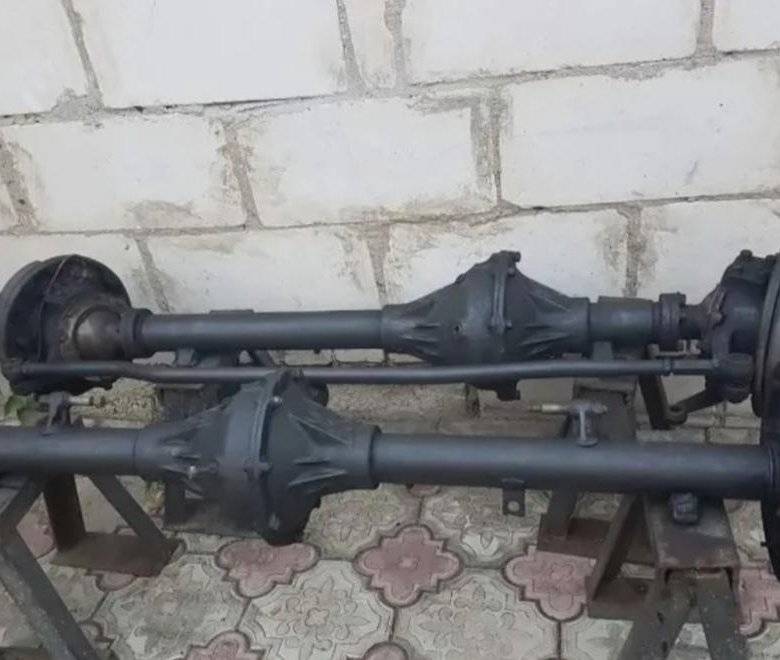

Передний и задний уазовский мост

Задача стояла серьезная и трудная, но ее все-таки стали решать. Основным заказчиком на такой транспорт стало Министерство обороны. Военные хотели иметь такой автомобиль, который мог бы быть легким, высокой проходимости, динамичным, способным передвигаться там, где это возможно сделать только на танке. Но в то же время он должен быть недорогой, простой в использовании, технологичный, иметь несложный ремонт. В народном хозяйстве тоже была необходимость таких автомобилей, в связи с тем что дороги оставляли желать лучшего.

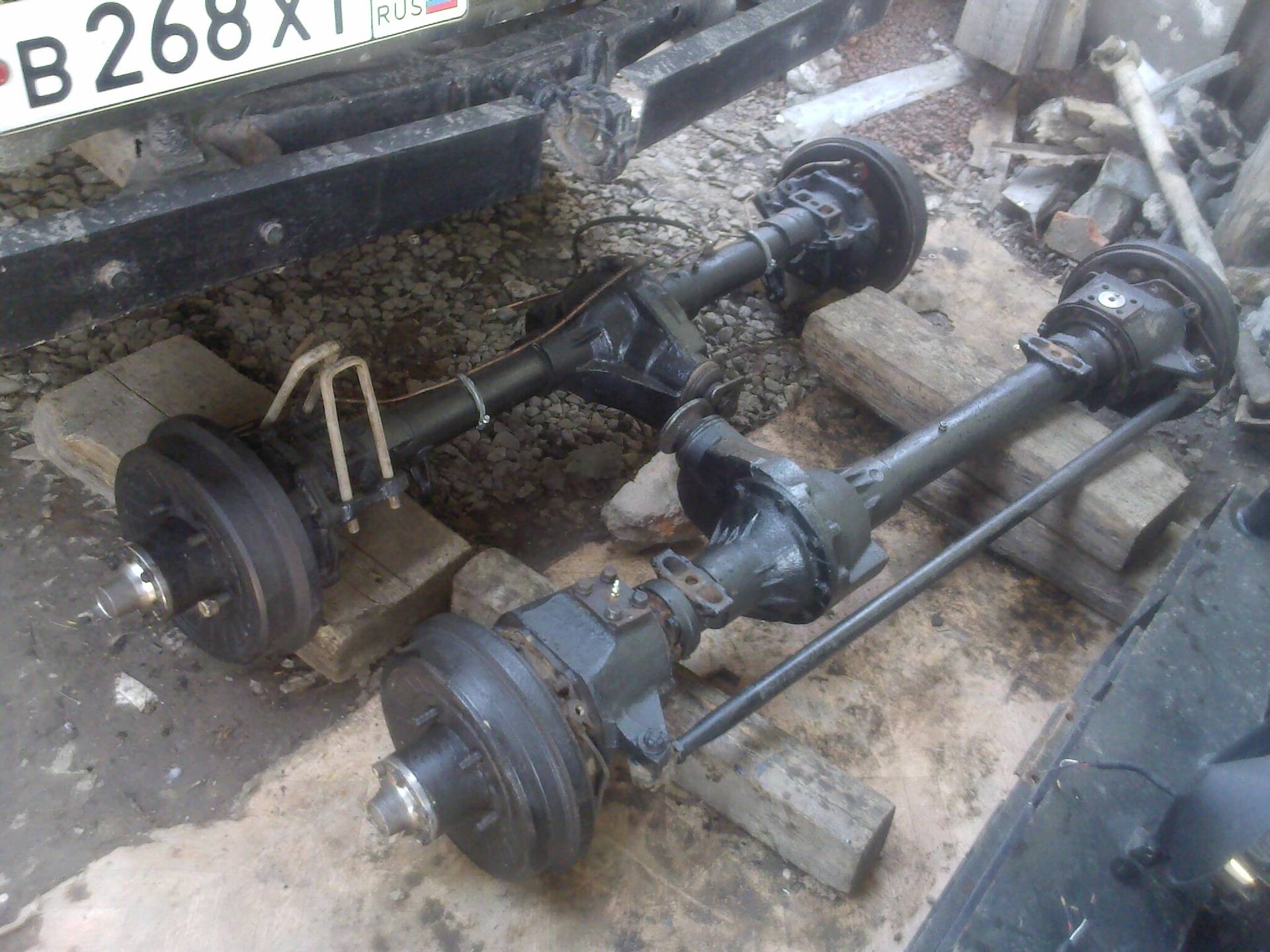

Конструкторы создали два моста: гражданский и военный. Они устанавливаются на автомобили производства УАЗ.

Гражданские мосты называют «колхозные». Фиксируются на такие автомашины, как «буханка», «головастик», «козлик», длинные и классические, «фермер».

В чем разница между ними?

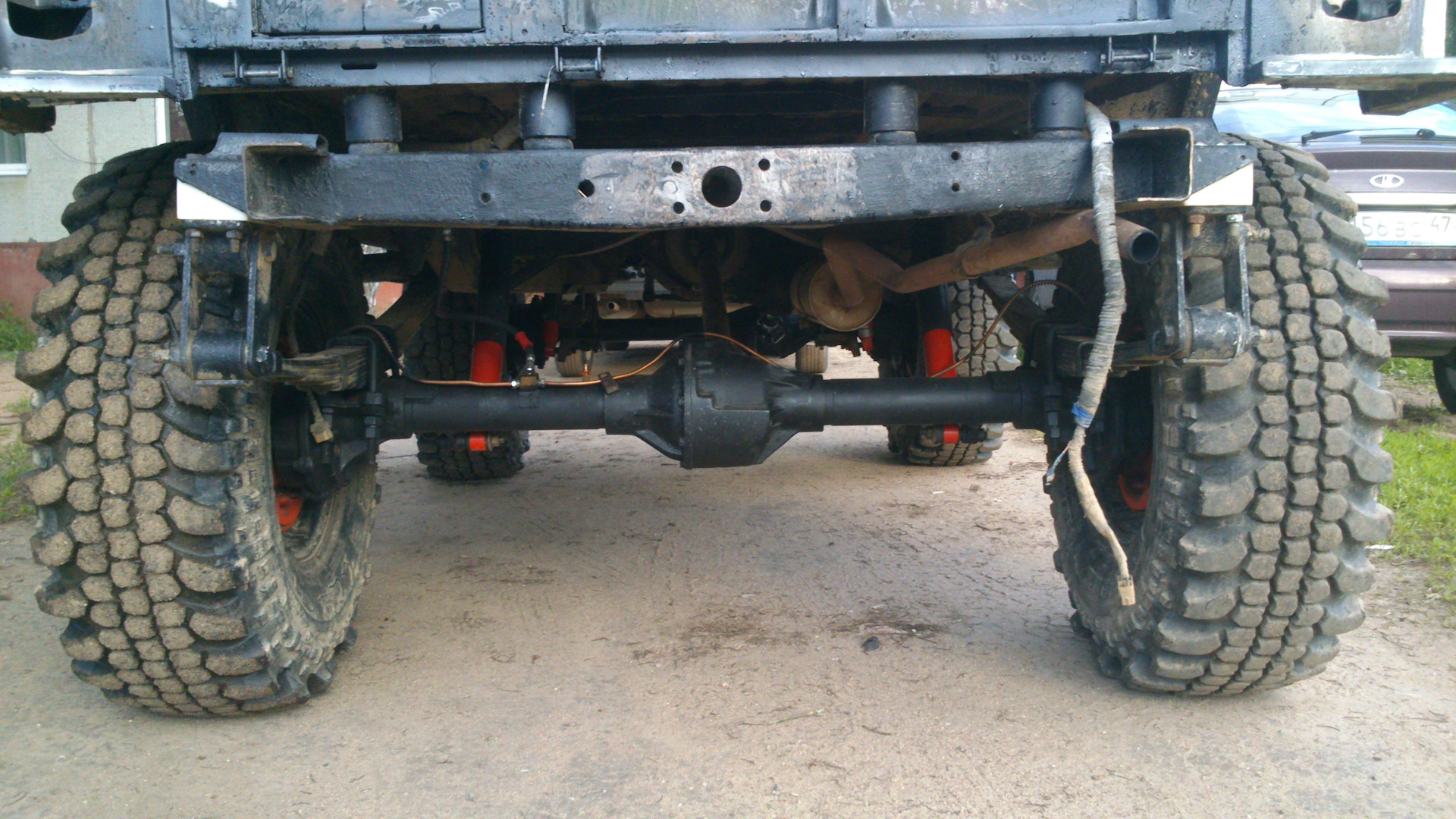

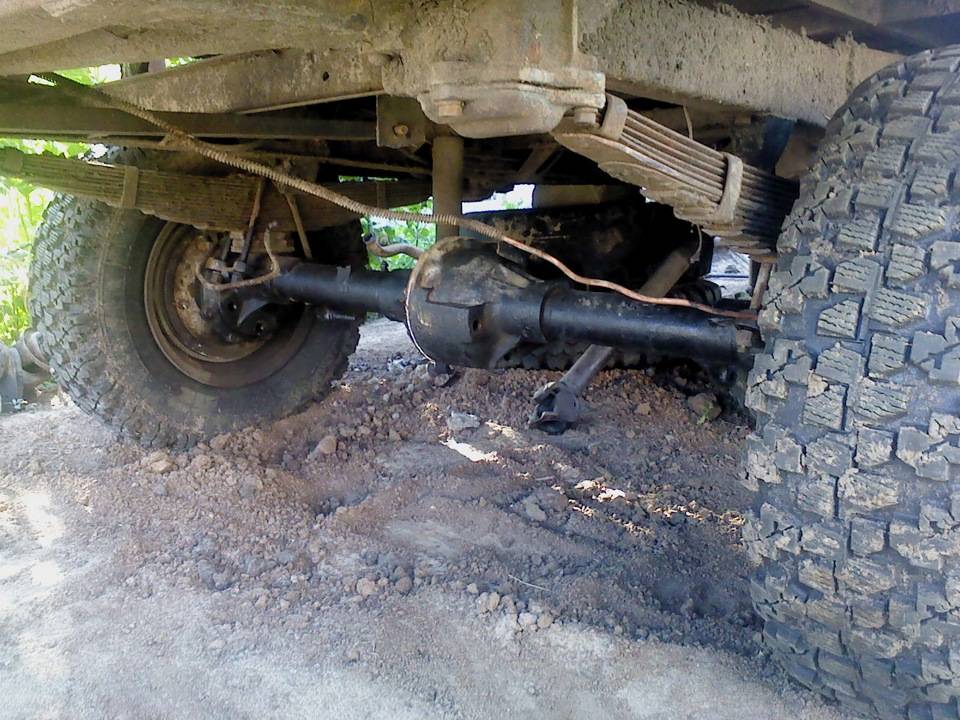

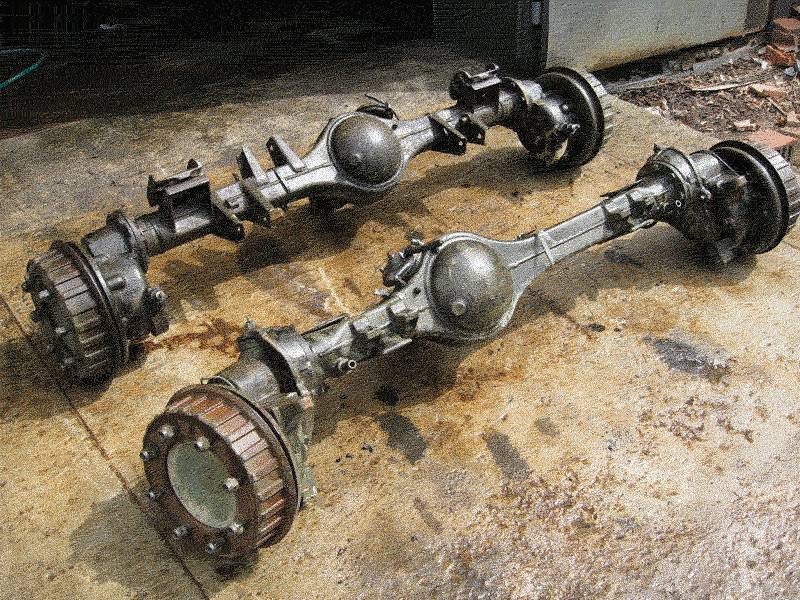

В военных мостах, между ступицей и полуосью расположен бортовой редуктор, в дополнительном картере.

Плюсы “Вояк”

Стоковый клиренс больше на 6-8 см.;
Нагрузка равномерно распределяется между редуктором и главной парой, что не только повышает проходимость на бездорожье, но и хорошо влияет на надежность. Плюс зубья главной пары больше;
Выдается больший на низких оборотах двигателя;
Возможность взять дополнительный вес или прицеп, без особого снижения проходимости;
Менее придирчивы к маслу в редукторах;
Выдерживает более низкие \ высокие температуры;
Лучше едят в горки.

Минусы

Установка на гражданский УАЗик будет не простым делом;
Регулировать шкворни придется чаще;
Шум при движении будет очень громким, подбор масла лишь частично решит проблему;
Требуют обслуживания, если забить, то на отметке 50.000 км. начнут истекать маслом.

История

новый внедорожник

Суть:
Сконструировать машину на новой базе, меньшего веса (для повышения проходимости), динамичный, не уступающий проходимостью ГАЗ 66, чтобы машина могла двигаться на марш бросках с колоннами танков, при этом, легко обслуживаемой в полевых условиях. И как бонус – цена производства должна быть низкой, но с использованием современных на тот момент технологий.

Поскольку для сельского хозяйство также требовало автомобиль повышенной проходимости. Сразу спойлер – УАЗик вышел в 1966 году, в то время как народная Нива в 1975, считайте 10 лет разницы.

Так вот, чтобы сэкономить инженерные и производственные ресурсы, было принято решение, создать два типа мостов, под военные и гражданские задачи. В быту, обычные УАЗовские мосты называли просто и понятно – Колхозными, а военные портальными или редукторами.

Установка военных мостов на уаз 469

Монтаж узлов, предназначенных для военных версий автомобиля, не представляет сложности. Для проведения процедуры не требуется наличие специализированного образования. Заменить узлы сможет человек, имеющий минимальные технические знания. Работа выполняется в следующей последовательности:

Установить автомобиль на смотровую яму, подъемник или эстакаду.
Обездвижить транспортное средство. Для этого установить под колеса противооткатные устройства.
Открутить крепежные элементы, фиксирующие амортизаторы и демонтировать изделия.
Поднять транспортное средство. После проведения процедуры колеса автомобиля должны быть на расстоянии от покрытия.
Демонтировать трубку подачи жидкости к рабочим цилиндрам тормозов. Во избежание утечки устанавливаются специализированные заглушки.
Снять тягу рулевого управления с сошки переднего моста.
Открутить болты крепления карданного вала к фланцу редуктора.
Демонтировать стремянки крепления моста к рессорам.

После выполнения вышеперечисленных действий можно снять мост с автомобиля. Установка узлов, предназначенных для военного УАЗ 469, осуществляется в обратной последовательности.

отличие и принцип действия военных мостов от гражданских на а/м УАЗ?Спасибо.

Военный мост отличается от обычного наличием бортовых редукторов. Из-за наличия редукторов мост поднят относительно оси колес на 4 см, что увеличивает клиренс машины (расстояние от земли до нижней точки моста) . Поэтому же военные мосты называют «П-образными» (мост как перекладина буквы, справа и слева от буквы крепятся колеса) . Крутящий момент не приходится целиком на главную пару (как на гражданских мостах) , а распределяется между главной парой и редукторами. За счет этого главная пара меньше по размеру (картер военного моста «свисает» на 4 см меньше, чем гражданского) . Главная пара имеет меньше зубьев, и они большего размера — это повышает надежность военных мостов по сравнению с гражданскими. Передаточное число военных мостов 5,38 (=2,77*1,94 — передаточные числа соответственно главной и бортовой передач) — более «тяговитое», но менее «скоростное», чем у обычных мостов.
Задний карданный вал под военные мосты на 1 см короче, чем под гражданские!
Преимущества военных мостов по сравнению с гражданскими:
— клиренс 30 см (против 22 см у гражданских мостов) ; по последним измерениям разница в 8 см наблюдается только при использовании на военных мостах резины Я-192. При одинаковых колесах разница только в 6 см. (выигрыш на редукторах — 40 мм. выигрыш на размерах картера дифа — 20 мм Итого: 60 мм. )
— больше «тяговитость» (крутящий момент) — для перевозки тяжелых грузов, буксировки, езде на малых оборотах по грязи;
— надежнее из-за большего размера зубьев главной пары;
— надежнее из-за равномерного распределения нагрузки между главной и бортовыми передачами;
— разрабатывались, в том числе, для «сопровождения танковой колонны» и (в отличие от гражданских! — см. статью из журнала «За рулем») одобрены Минобороны СССР.
Передаточное число ГП (суммарное: ГП 2,77 + бортовые редукторы 1,94): 5,38
Дорожный просвет: 300 мм (с шинами Я-192 215/90 R15 (31 x 8.5 R15)
Колея: 1453 мм
Тормоза: Барабанные

Разница есть и принципиальная. В военных имеются бортовые редукторы. За счёт этого центральный редуктор можно сделать меньшего размера. Это увеличивает дорожный просвет и проходимость машины.

гражданский для города-быстрее едет. военный для бездорожъя передаточное число другое более тяговитый но теряет в скорости километров 30-40

Чтото связано с передаточным числом и форма редуктора военного плоская а значит гдето на 6-8 см больше посвет !!!

Плюсы стандартных мостов

Вес. Они весят меньше, что снижает расход топлива. В среднем на 1.5-2 литра на 100 км, по сравнению с вояками;
Облегченный вес также влияет на комфорт при езде (если слово комфорт вообще применимо к УАЗам);
Любой ремонт всегда дешевле и проще;
Управляемость лучше;
Меньше шумов на скорости (хотя так себе преимущество, шумоизоляция и УАЗ вещи разные);
Возможность дополнительно установить блокировки дифференциала. На вояки конечно можно тоже, только проблем будет больше, да и ценник значительно выше;
Есть возможность установить пружинную подвеску, вместо рессорной;
Запчасти найти проще;
Требуют меньше масла.

Особенности конструкции

Конструкция военного моста включает в себя применение дополнительных бортовых редукторов, которые установлены для более оптимального распределения крутящего момента на оба колеса, для сложных дорожных условий. Наличие редукторов, во первых, повышает дорожный просвет автомобиля на 8 см, что дает дополнительные преимущества при прохождении глубокой колеи, заболоченных участков, леса и других сложных условий.

Во вторых из — за измененного соотношения передаточных чисел, УАЗ оборудованный военными мостами имеет более лучшую тяга двигателя на пониженных передачах. При подключении переднего привода и переводе рычага в положение пониженной передачи такой агрегат может спокойно ехать по, практически, любому бездорожью, да еще и тащить за собой прицеп весом до 2 тонн, и это при мощности двигателя всего 75 л/с, если брать 469 УАЗик до 90 года выпуска.

Автомобили УАЗ выпускавшиеся специально для оборонной промышленности разрабатывались более тщательно, учитывались все нюансы, касавшиеся соотношения мощности и проходимости автомобиля, его готовности к эксплуатации в условиях сурового климата, расширенного температурного диапазона, работе при полном отсутствии дорожных условий. УАЗ некоторых модификаций разрабатывался, даже, для сопровождения танковых колонн

Поэтому особое внимание было уделено трансмиссии

Автомобиль у которого установлены мосты военного образца может эксплуатироваться при очень низких или высоких диапазонах температур с почти полным отсутствием масла в редукторах. При этом в УАЗе будет будет слышен только равномерный гул, исходящий от мостов, в то время как трансмиссия гражданского автомобиля уже выйдет из строя. Но такая эксплуатация допускается только в крайних, вынужденных случаях, во всех остальных военный мост, как и все механизмы, нуждается в своевременной смазке и должен работать как положено — в масляной ванне.

Колеса автомобиля с мостами военного производства расположены ниже центральной оси моста, за счет бортовых редукторов, это повышает проходимость при плохих дорожных условиях. Карданная передача военного моста на один сантиметр короче.

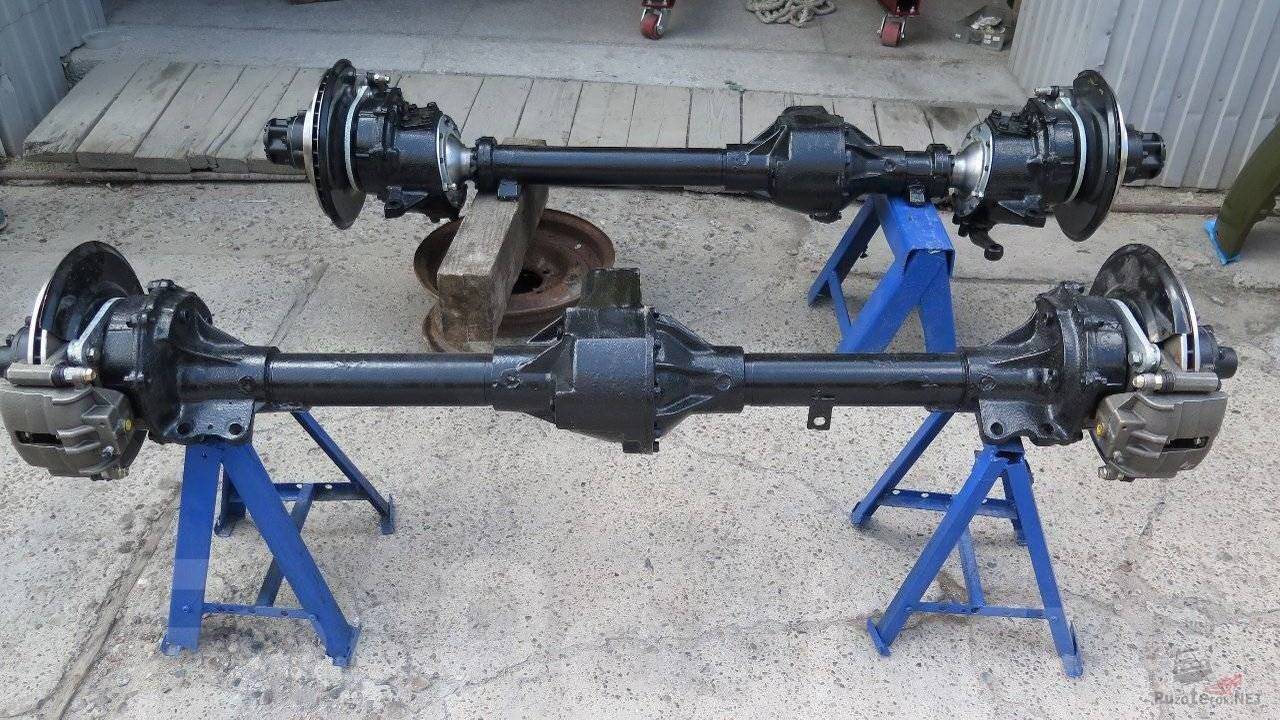

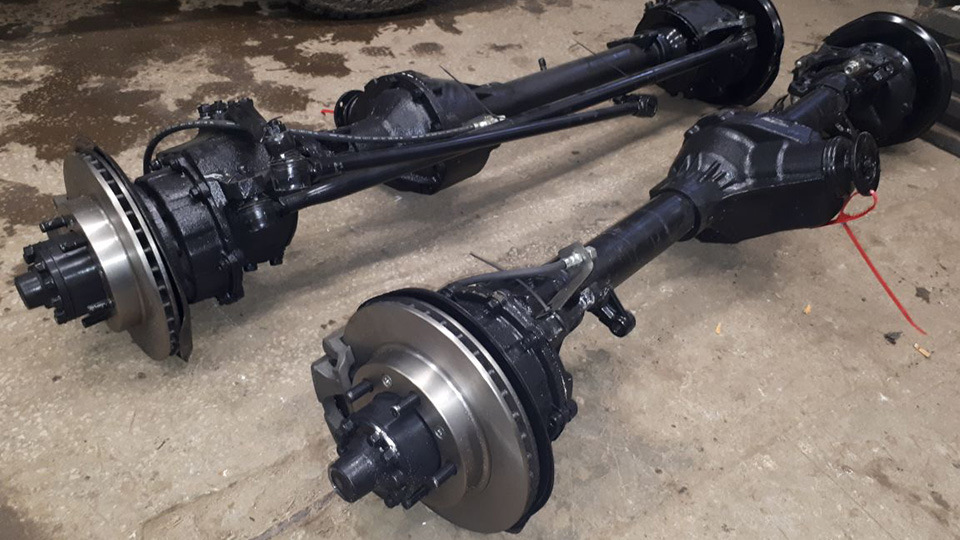

Дисковые тормоза

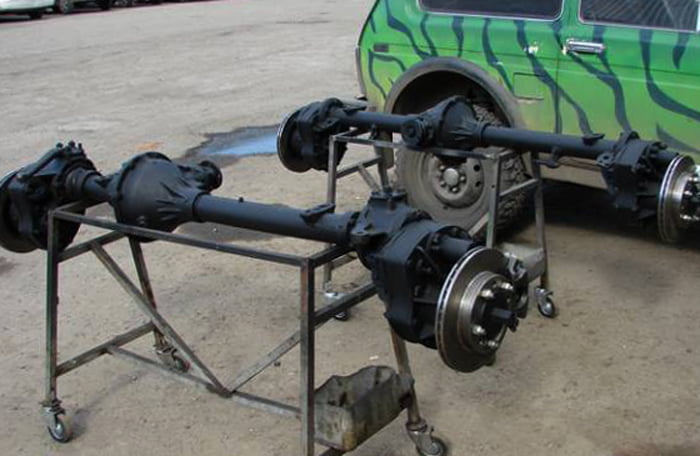

Некоторые автомобилисты устанавливают на военные мосты УАЗ 469 дисковые тормоза. На рынке представлен широкий ассортимент комплектов для замены. Дисковые тормоза имеют ряд преимуществ перед аналогами барабанного типа:

Предотвращение попадания загрязнений. Тормоза барабанного типа при движении по бездорожью часто забиваются грязью, это увеличивает тормозной путь автомобиля. Дисковые тормоза отличаются высокой эффективностью.
Небольшой нагрев. Тормозные механизмы дискового типа охлаждаются воздушным потоком. В отличие от них барабанные механизмы при длительном использовании сильно нагреваются. При этом материал колодок теряет свои физические свойства.
Высокая скорость срабатывания. Тормозной путь автомобиля с дисковыми тормозами меньше.
Простота в обслуживании и ремонте. Отсутствие барабана облегчает процедуру замены колодок. Необходимо демонтировать направляющие и заменить колодки на новые. Для проведения процедуры не требуется специализированное образование.
Исключается заклинивание колесного механизма при разрушении колодки.

В колодки, на штатные места тормозной системы барабанного типа устанавливают диск, суппорт, колодки и их направляющие. Производители дисковых тормозов для военных мостов УАЗ 469 комплектуют их специализированными переходниками, предназначенными для подключения к штатной тормозной системе гидравлического типа.

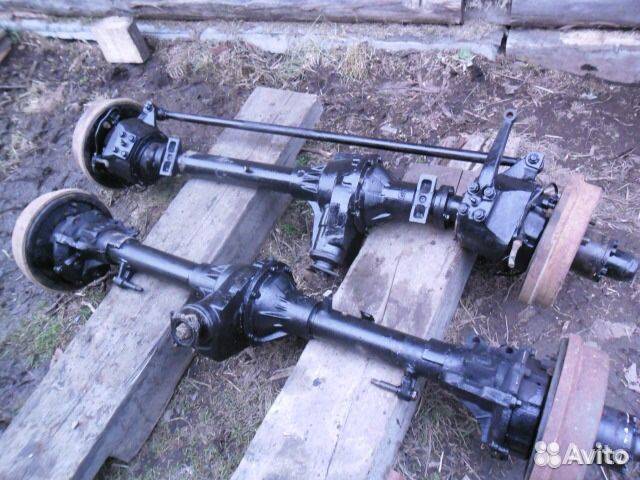

Купить военные мосты

Если задумывается смена гражданских мостов УАЗа буханки на редукторные, то приобрести необходимую деталь можно несколькими способами:

в специализированном магазине. Стоимость такой покупки будет гораздо выше, чем при покупке с рук, но приобретенная деталь собрана производителем и будет новой.
с рук у владельца аналогичной модели УАЗа буханки. Приобретение детали, бывшей в употреблении, обойдётся дешевле, чем новая запасная часть. Есть в этом и отрицательный момент – хорошее качество и нормальное рабочее состояние не всегда гарантированы. Перед покупкой детали б/у стоит внимательно её осмотреть – возможно, присутствуют недостатки, незаметные при беглом изучении, из-за которых мост скоро придёт в негодность.

Устройство переднего моста УАЗ 469: схема подключения

Сборка и подключение рассматриваемой детали осуществляется в следующем порядке:

Втулка вставляется в цапфу кулака методом прессовки. Она должна стать на одном уровне с торцом посадочного гнезда. Затем втулка поворачивается и регулируется специальной брошью до требуемого диаметра.
Ограничение перемещения шарнира идентичных угловых продольных скоростей обеспечивается шайбами, установленными в цапфе и шаровой опоре. Их расположение должно быть направлено смазочными канавками в сторону шарнира. Фиксирующая шайба крепится способом кернения в нескольких местах на точках, равномерно распределенных по окружности.
Замена втулок шкворней подразумевает их прессование и завинчивание до диаметра 25 мм, с возможностью прохода через каждую втулку.
При установке шарнира в опору заливается смазка.
Устройство переднего моста на УАЗ 469 предполагает корректировку необходимых осевых натяжений при помощи регулирующих вставок, от которых зависит расположение втулок и самой шаровой опоры. Как минимум используется пять прокладок. Суммарные показатели толщины вверху и снизу не должны иметь разницу более 0,1 мм.
Перед сбором сальника войлочное кольцо пропитывают теплым моторным маслом.

После сборки переднего моста он проверяется на стенде в статическом состоянии и под нагрузкой. Такая позиция создается путем синхронного торможения полуосей. Если узел собран правильно, не будет наблюдаться повышенная шумность узла, протечка масла в сальниках и манжетах, а также местах соединения.

Увеличение срока эксплуатации конструкции

Существует несколько способов увеличить период службы конструкции УАЗ. Наличие у автомобиля переднего моста предъявляет к эксплуатации особые требования. Если контролировать и в нужный момент отключать ступицы полуосей и колес, это поможет повысить ресурс деталей механизма при выключенном переднем приводе. Для предотвращения механического повреждения комплектующих привода включают после муфт. После перехода с бездорожья на шоссе следует сразу переключиться на задний привод. Другая причина, способствующая быстрому износу резины, — постоянно работающие муфты.

Техническое обслуживание машины должно отвечать ряду требований:

Периодичность.
Регулярная проверка главных узлов и механизмов.
Своевременная замена изношенных деталей.
Контроль уровня масла и иных жидкостей.
Проверка и регулировка ступичных подшипников.
Контроль функциональности компонентов осевого зазора главной шестерни.
Использование качественных расходных материалов и смесей.

Регулярность в техническом обслуживании, бережная эксплуатация и следование рекомендациям производителя — залог долгой и надежной работы транспорта.

Чем отличаются военные мосты УАЗ от «гражданских»

Автомобиль марки УАЗ представляет собой полноценный внедорожник с колесной формулой 4х4, который оборудован раздаточной коробкой с механическим подключением передних ведущих колес и переходом на пониженную передачу.

Существует утверждение что трансмиссия, а точнее мосты привода колес автомобиля военного производства, выгодно отличаются от гражданских, так ли это на самом деле можно попробовать выяснить.

Особенности конструкции

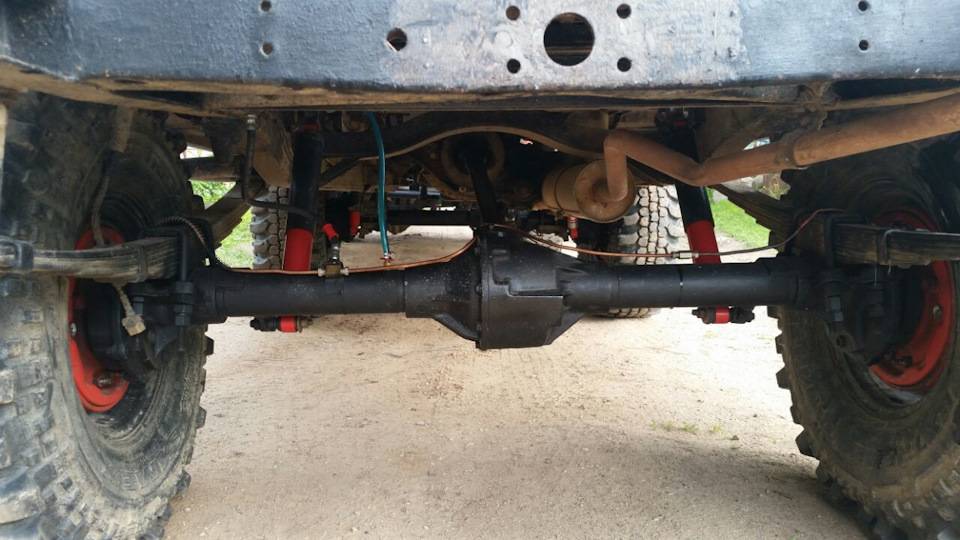

Военные мосты

Поэтому особое внимание было уделено трансмиссии

Комфорт

УАЗ, любой модификации, с гражданскими или военными мостами автомобиль созданный для людей особой категории — военных, охотников, рыболовов, работников специальных служб, которые не испытывают необходимость в дополнительных опциях для комфорта, таких как повышенная шумоизоляция или кожаный салон. Но существует утверждение что УАЗ на военных мостах имеет более высокий уровень шума — мосты «гудят». Это утверждение ошибочно, мост любого типа «шумит» только в неисправном состоянии, или при неправильной эксплуатации — когда недостаточный уровень масла в картере, изношена главная пара или ступицы, неисправна коробка передач или раздаточный механизм. При правильном обслуживании и эксплуатации, даже эксперт не отличит по звуку мост гражданского типа от военного.

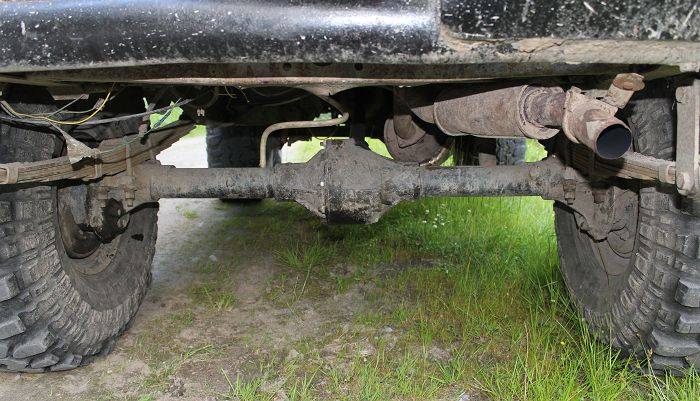

Гражданские мосты

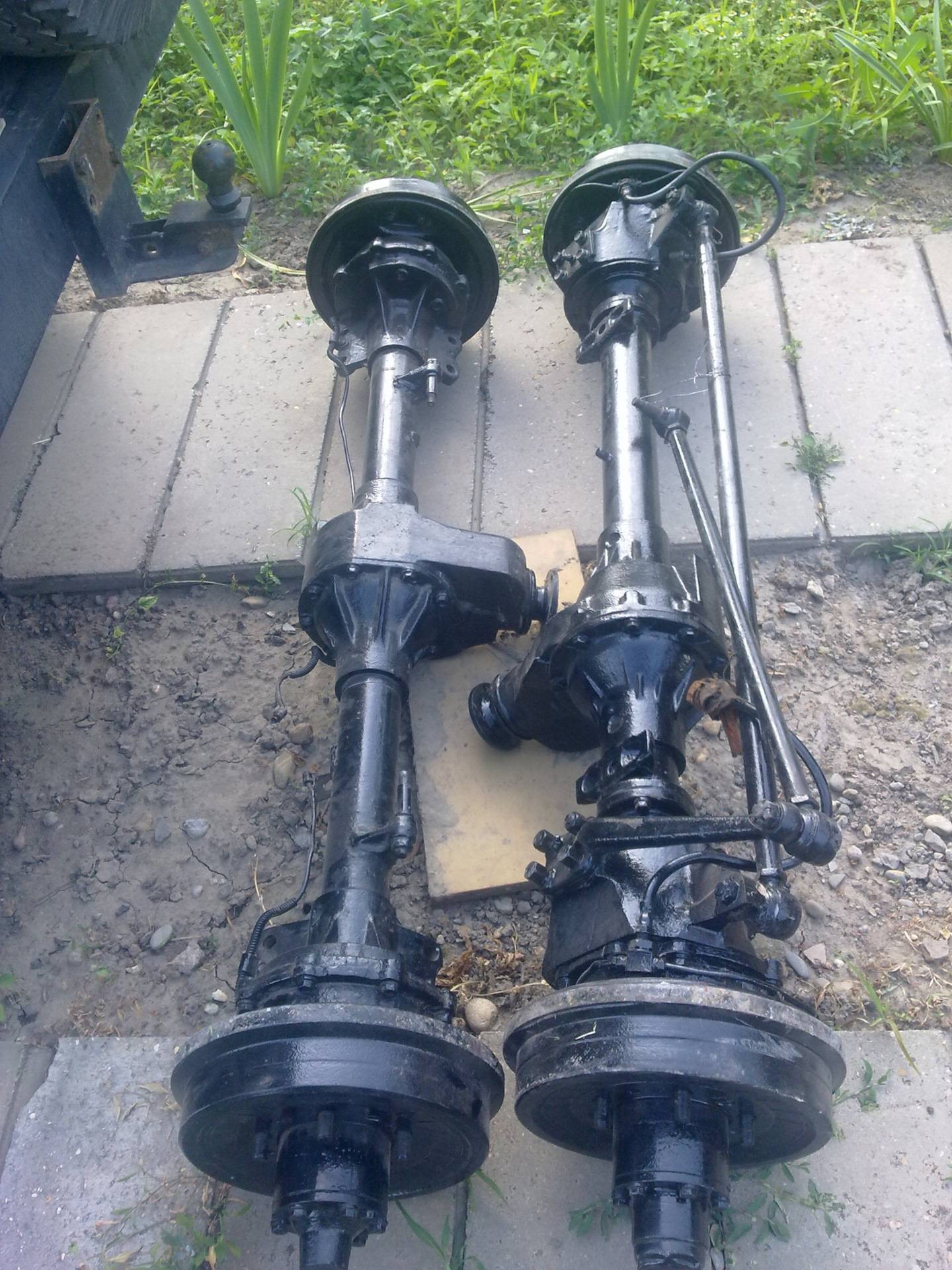

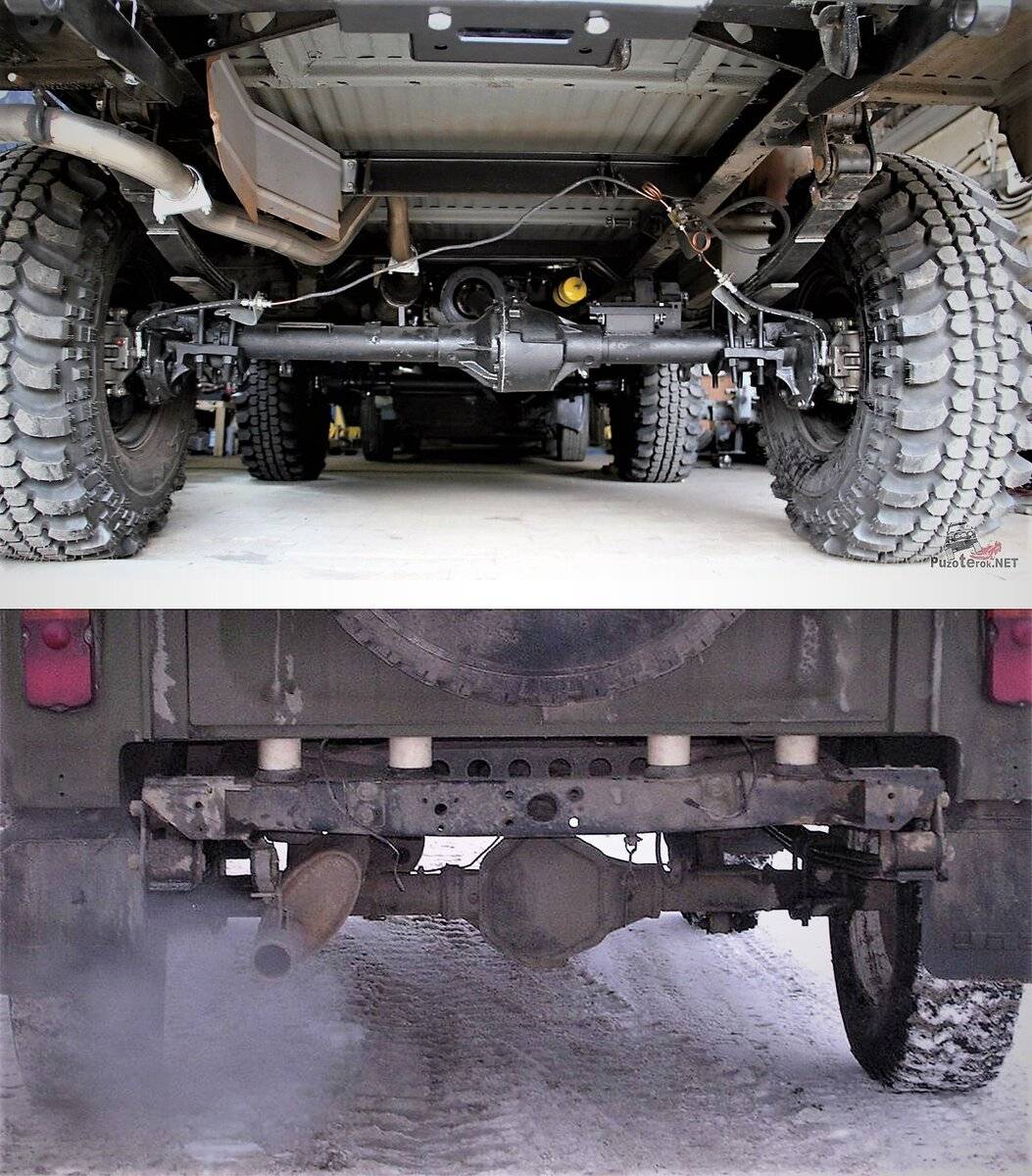

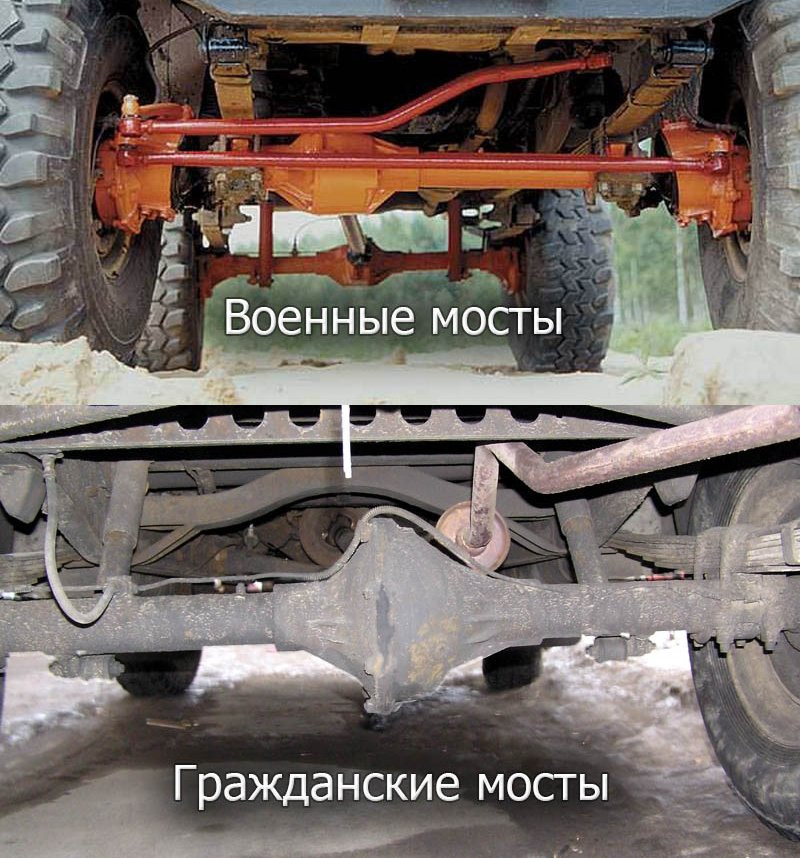

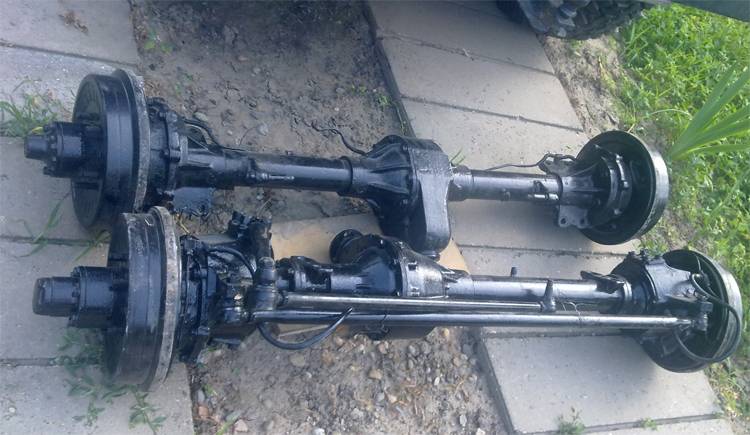

Визуальные отличия

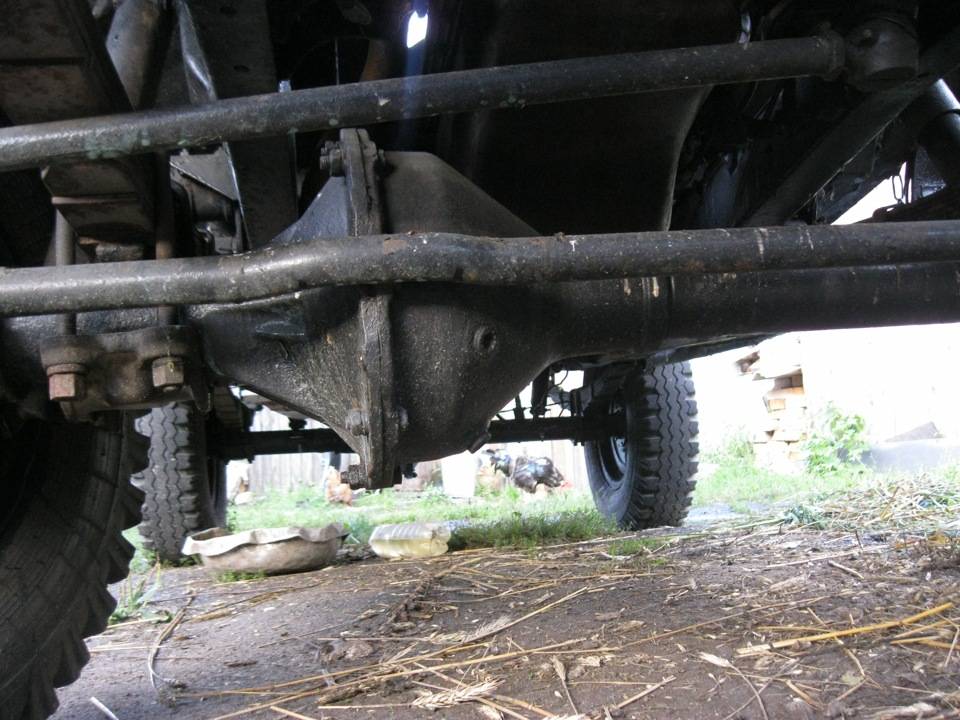

Военный мост имеет резьбовое соединение редуктора с левой стороны по ходу движения автомобиля, гражданский прямо по центру. Чулок военного моста с правой стороны длиннее, с левой короче. В гражданской конструкции чулки визуально одинаковы. Клиренс автомобиля военного образца немного отличается по высоте от гражданского.

Взаимозаменяемость

Мосты военного образца, как и другие элементы трансмиссии могут быть установлены на гражданский автомобиль, а гражданские мосты подходят, только после специальной доработки.

Стоимость военных мостов для автомобиля УАЗ в среднем составляет на 20 процентов дороже, чем для гражданских. Для их заказа следует обращаться в специализированный магазин.

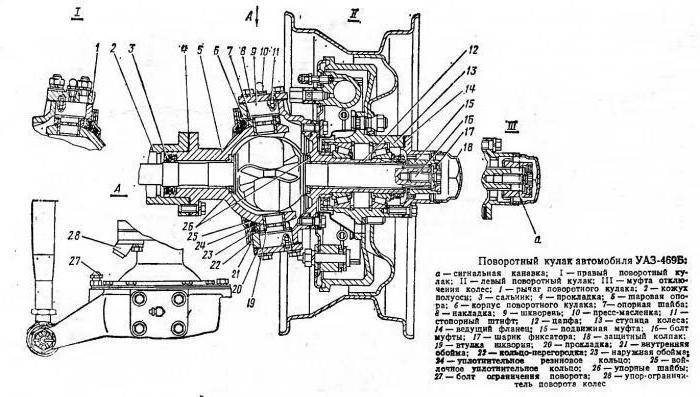

Шарнир

Устройство переднего моста УАЗ 469 включает в себя шарнирную систему стабилизации угловой скорости. Ее конструкция гарантирует стабильность показателя угловых скоростей ведущего и сопровождающего вала. При этом дистанция и отклонение между ними не играют роли. Сам шарнир состоит из пары вилок, в криволинейных гнездах которых размещены четыре шарика. В центральных отсеках этих деталей имеется пятый установочный шарик, служащий для центрирования вилок.

Продольное перемещение шарнира предотвращается шариковым подшипником и страховочной шайбой. Ведущая внутренняя вилка взаимодействует с полуосью шестерни дифференциала. На краю внешней ведомой вилки смонтирована основная шестерня колесного редуктора и подшипник роликового типа со стопорной гайкой. Внутреннее зацепление элемента происходит путем болтового соединения. Ведомая часть агрегирует с валом на роликовом подшипнике и бронзовой втулкой, имеющейся в середине цапфы. На конце вала предусмотрено приспособление для деактивации передних колес машины. Оно состоит из подвижной муфты, пружины, шариков и болтов. Наружными выступами деталь соединяется с внутренними шлицами фланца, зафиксированного при помощи болтов на ступице.

Таблица

«Колхозные» мосты	«Военные» мосты
Не имеют редуктора	Имеют редуктор
Обеспечивают скорость автомобиля порядка 100 км/ч	Обеспечивают скорость автомобиля порядка 90 км/ч
Гарантируют более высокую устойчивость автомобиля на дороге	Придают менее высокую устойчивость автомобилю
Обеспечивают хорошую проходимость автомобиля	Обеспечивают очень высокую проходимость
Не всегда обеспечивают эффективный подъем автомобиля в гору	Достаточно легко обеспечивают подъем машины в гору при наклоне порядка 50 %
Не увеличивают значительно клиренс	Увеличивают клиренс примерно на 8 см в сравнении с «колхозными» мостами
Предполагают умеренную динамику расходования бензина автомобилем	Предполагают увеличение расходования бензина примерно на 1-1,5 л на 100 км

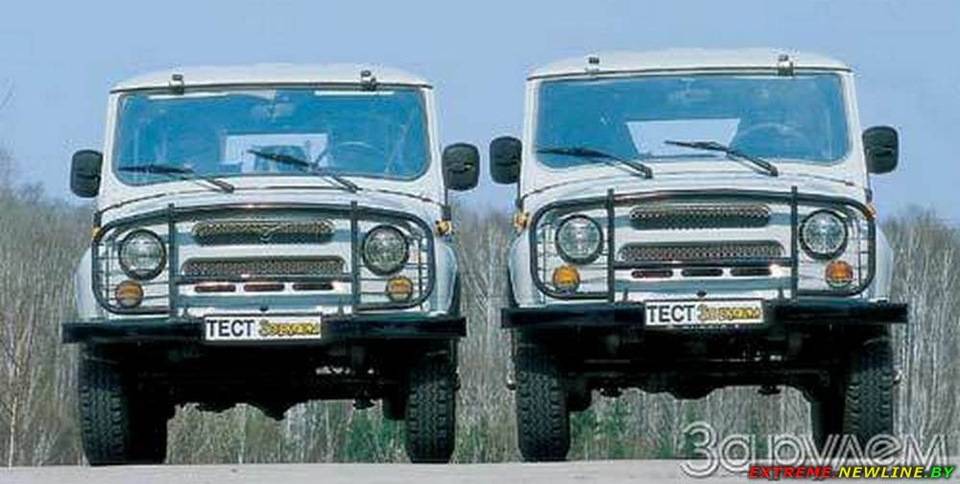

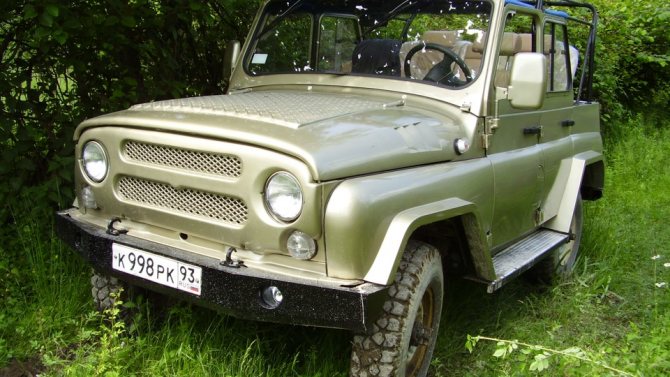

Отличия от гражданской версии

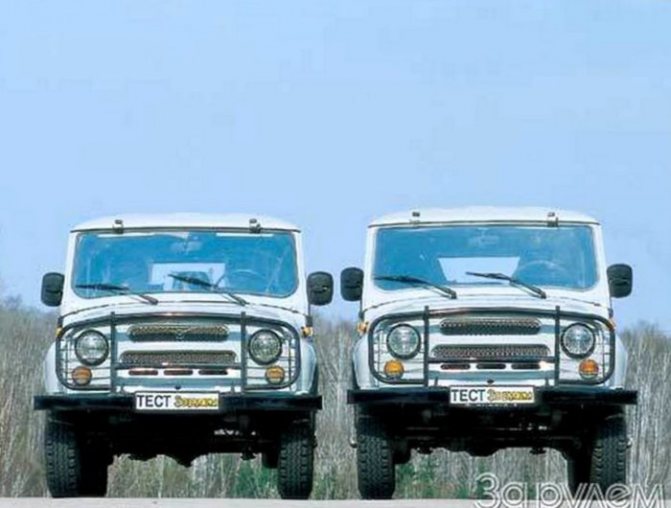

Военная версия УАЗ 469 имеет более высокие показатели проходимости по бездорожью. Главными отличиями военного УАЗа от гражданского являются клиренс, мосты и система зажигания.

Некоторые модификации версии, предназначенной для армии, оснащены экранированным зажиганием. Высоковольтные провода, распределитель зажигания и свечи защищены от попадания влаги. Это позволяет преодолевать на автомобиле брод.

Дорожный просвет военного УАЗ 469 составляет 30 сантиметров, гражданская версия имеет показатель 22 см. Увеличенный клиренс делает модель более проходимой на бездорожье. Помимо дорожного просвета, отличительной особенностью является более широкая колея.

Главным отличием военного УАЗ 469 от гражданского являются мосты. Модификация, предназначенная для нужд армии, имеет бортовые редукторы. Момент вращения передается на них с редуктора моста посредством полуосей. В гражданской версии бортовые редукторы отсутствуют. Передача вращения осуществляется непосредственно на колесные ступицы.

Устройство заднего моста УАЗ 469

Конструкция этого устройства

Советский внедорожник УАЗ 469, выпускаемый Ульяновским автомобильным заводом, по-своему уникален. Схема заднего моста автомобиля показана на рис. 1. Конструкция включает следующие основные узлы и агрегаты:

Особенности демонтажа узла

При снятии заднего моста открутите заднюю гайку, снимите шайбу, контрфланец, крышку узла вала передней шестерни и выжмите узел вала шестерни с подшипниками из заднего масляного радиатора.

Эта схема идеально подходит для снятия шестерни дифференциала. Следующий шаг — открутить шлицы соединения между шестерней планетарной передачи и сателлитной коробкой, сбросить его. Две части коробки разделите, вытащите шестерни, штоки планетарных колес, опорные гайки

При оценке разборки обратите внимание на целостность зубьев шестерен. Если они повреждены, замените их

Для демонтажа роликов, наружных и внутренних колец требуются специальные инструменты. Внимательно изучите и поймите последовательность разборки, чтобы при сборке точно выполнить все действия в обратном порядке.

Редуктор УАЗ 469.Регулировка

Перед регулировкой подготовьте все необходимое: втулки в шарнире (если шарнир изношен), упорные втулки 4 штуки и сальники. Главной предпосылкой для регулировки является то, что обе половины шарнира не провисают, как при прямолинейном движении, так и при вращении! Процедура выполняется следующим образом:

При сборке редуктор УАЗ 469 после ремонта необходимо смазать все нигрольные болты, чтобы в следующий раз их было легче открутить. Все монтажные поверхности (стык между шарниром и корпусом поворотного кулака) должны быть очищены от грязи. Не рекомендуется смазывать коленчатый вал солидолом, так как он густой. При нагревании под действием центробежной силы весь солидол рассеивается на стенках шарикоподшипника, поэтому необходимо смазать шарики в шарнире. Для этого рекомендуется разбавить солидол наполовину с нигеллой.

После окончательной сборки и ремонта необходимо выполнить еще одну важную регулировку. Речь идет о регулировочном поворотном болте. Это винт, ограничивающий максимальный угол поворота колеса

Важно не затягивать болт до конца, иначе колесо заклинит. Затяните почти до конца, а затем попробуйте повернуть колесо (точнее, вал, на котором оно будет стоять)

Поворачивайте болт в обратном направлении до тех пор, пока колесо не перестанет заедать. Угол поворота при этом не должен быть меньше заводского. Теперь вы можете самостоятельно починить передний мост в 469 УАЗ!

Устройство редуктора

469 устройство редуктора имеет практически идентичное колесному редуктору заднего моста. Среди отличий этих элементов является способ установки и крепления ведущей шестеренки, а также конструкция шарикового подшипника, помещенного в специальное стаканное гнездо. Ведущая смонтирована на шлицах ведомой шарнирной вилки. Она зафиксирована с подшипниками посредством специальной гайки, раскернивающейся в паз вала после затяжки.

Опорная шайба находится между роликовым подшипником и шестерней. Эти детали не являются взаимозаменяемыми с аналогами задних редукторов. Техническое обслуживание для обоих узлов одинаково.

Есть ли смысл их ставить?

УАЗ машина специфичная, для передвижения в условиях города, она не годится от слова совсем, другое дело – поля и грязь, т.е. ее родная стихия. Это в первую очередь внедорожник, или средство передвижения для жителей сел и деревень, где каждую осень или после дождя, полный привод, остается последней связью с цивилизацией (пример с охотниками и рыбаками опустим, ибо он слишком очевиден).

Для гражданских задач, обычных мостов хватит за глаза, а вот любителям джипинга или фермерам, лишняя проходимость никогда не повредит. Только есть обратная сторона – максимальная скорость, упадет до 90 км. ч., но кто в здравом уме будет так разгонять УАЗ в поле или на трассе?

Поставить их конечно можно, если есть необходимость, но куда проще и дешевле, сразу купить УАЗ на таких мостах, самый оптимальный вариант – с военной консервации. Стоит недорого, да и состояние будет лучше, чем у аналогов с АВИТО и прочих автомобильных сайтов.

Что касается запчастей, то для военных вариантов просто так зайти и купить в ближайший магазин не выйдет, самое простой выход – отправиться на разборку;
Передаточные числа 5,38 против 4,63 (угадайте, где лучше:));
Сломать полуось или ШРУС, в вояках, безумно сложно, но возможно. Это палка о двух концах – надежность в разы выше, но если сломалось, придется хорошо раскошелиться на ремонт;
Если Вояка сломалась, порой дешевле купить новый мост в сборе, чем ремонтировать старый, да и по времени это будет ощутимо быстрей, хотя любителей зависать в гараже, постоянно занимаясь ремонтом, такой факт не остановит;
А вот поставить гражданские мосты, вместо военных, просто так не выйдет, потребуются доработки и опыт, хотя в интернете все уже сотню раз расписано, тот же Drive2 в помощь.

Всем знакомый ГАЗ 69 длительное время служил на благо народа. Это своего рода вездеход, которому была необходима смена. Ульяновский автомобильный завод занялся подготовкой выпуска нового автомобиля, который и заменил данный вездеход.

Редуктор УАЗ 469. устройство, ремонт и фото

Навигация по статье

Схема подключения

Вал 11 вращается в роликовом подшипнике, который установлен в крышке картера колесного редуктор УАЗ 469, и в бронзовой втулке внутри цапфы 18. На конце вала 11 расположен механизм разъединения передних колес машины. Устройство состоит из подвижных тяг 14 и 15, которые расположены на шлицах вала и болтов 17 и 16 с пружиной и шариком.

Эти подвижные муфты соединены своими наружными шлицами с внутренними шлицами приводных фланцев 13 и 14, которые крепятся болтами к ступицам колес. Для уменьшения износа металлических поверхностей деталей переднего моста автомобиля УАЗ 469 и экономии топлива при движении по дорогам с твердым покрытием рекомендуется отсоединять ступицы передних колес одновременно с отсоединением переднего ведущего моста.

Для выполнения этого разъединения снимите защитные колпачки 16 и 18. Затем выкрутите винты 16 и 17 из отверстия вала 11. Установите муфту в такое положение, чтобы канавка сигнального кольца «а» на ее плоскости находилась в одной плоскости с торцом фланца. Когда муфта будет установлена в требуемое положение, закрутите защитные колпачки.

Колеса должны быть зафиксированы путем завинчивания болтов 16 и 17. Болты должны быть крепко затянуты. Отключение и включение должно производиться одновременно на двух колесах передней ведущей оси. НЕ включайте переднюю ось с отключенными колесами!

Есть ли смысл их ставить?

Что касается запчастей, то для военных вариантов просто так зайти и купить в ближайший магазин не выйдет, самое простой выход – отправиться на разборку;
Передаточные числа 5,38 против 4,63 (угадайте, где лучше:));
Сломать полуось или ШРУС, в вояках, безумно сложно, но возможно. Это палка о двух концах – надежность в разы выше, но если сломалось, придется хорошо раскошелиться на ремонт;
Если Вояка сломалась, порой дешевле купить новый мост в сборе, чем ремонтировать старый, да и по времени это будет ощутимо быстрей, хотя любителей зависать в гараже, постоянно занимаясь ремонтом, такой факт не остановит;
А вот поставить гражданские мосты, вместо военных, просто так не выйдет, потребуются доработки и опыт, хотя в интернете все уже сотню раз расписано, тот же Drive2 в помощь.

Наверняка в продаже вы встречали автомобили УАЗ, где автовладельцы с гордостью говорили про военные мосты, делая наценку в несколько тысяч рублей. Эта тема обсуждалась не раз. Одни говорят, что такие автомобили достойны внимания, другие же, напротив, предпочитают ездить на гражданских мостах. Что собой они представляют и каковы их отличия? Попробуем разобраться.

Таблица

«Колхозные» мосты	«Военные» мосты
Не имеют редуктора	Имеют редуктор
Обеспечивают скорость автомобиля порядка 100 км/ч	Обеспечивают скорость автомобиля порядка 90 км/ч
Гарантируют более высокую устойчивость автомобиля на дороге	Придают менее высокую устойчивость автомобилю
Обеспечивают хорошую проходимость автомобиля	Обеспечивают очень высокую проходимость
Не всегда обеспечивают эффективный подъем автомобиля в гору	Достаточно легко обеспечивают подъем машины в гору при наклоне порядка 50 %
Не увеличивают значительно клиренс	Увеличивают клиренс примерно на 8 см в сравнении с «колхозными» мостами
Предполагают умеренную динамику расходования бензина автомобилем	Предполагают увеличение расходования бензина примерно на 1-1,5 л на 100 км

Кто хоть немного увлекается бездорожьем, полным приводом или просто живет в деревне, хотя бы раз (а то и не один), пытался понять, в чем отличаются гражданские мосты УАЗа, от военных. Сегодня наша редакция решила ответить на этот вопрос для всех, раху детали самым простым языком (ну или не совсем).

Сразу переходить к разбору не правильно, нужно понять весь контекст и взаимосвязь будущих фактов, с них пожалуй и начнем.

Заключение

Таким образом, тип моста определяется дальнейшим назначением машины – будет она ездить просто на охоту и рыбалку либо подготавливаться для полноценного оффроуда. Но стоит отметить, что даже гражданский УАЗик на «стоковой» резине способен пробраться и сквозь брод. Но на повседневной использовать эту возможность не стоит: даже на гражданских мостах чувствуются “военные отголоски” — рамная конструкция, жесткая рессорная подвеска.

Итак, мы выяснили, как устроены мосты (УАЗ) военные, в чем их преимущества и недостатки по сравнению с гражданскими. Как видите, нужно изначально знать, для каких целей он будет использоваться.

Накопилось малёха, решил поделится своим мнением об эксплуатации такого “чуде” инженерной мысли УАЗоводов как Военные мосты!

Есть просчитать всю стоимость вышеописаного, количества убитого времени, и понимать при этом что конструкция у нас весьма “хилинькая”…, понимаешь, что такое красивое словосочетание как “Военные мосты” нам нафиг не нужно…, ну лично мне так точно! (постоянно вози с собой “мешок запчастей к мосту”)

Лично я для себя сделал вывод- Военные мочты мне не нужны!Однозначно буду менять на какие то иномосты, уже со штатной блокировкой (желательно електро) хотя бы с ззади, ну или на крайний случай ставить Спейсера, где нет этих “детских болезней” и ставить блокировку ззади (опять таки, на спейсера блокировок выбор больше)

Очень буду признателен за подсказку в выборе иномостов, отвечающих моим требованиям, и при этом не таких редких как “Лапландеры”Всем удачи!
