Разница между диэлектриками и проводниками

«Электрическое поле. Проводники и диэлектрики»

Электрическое взаимодействие отличается от взаимодействия тел, изучаемого механикой, прежде всего тем, что заряженные тела взаимодействуют, находясь на некотором расстоянии друг от друга. Это взаимодействие наблюдается как в вещественной среде, так и в безвоздушном пространстве. Согласно утверждению английских учёных М. Фарадея и Д. Максвелла, в пространстве, в котором находится заряженное тело, существует электрическое поле. Посредством этого поля одно заряженное тело действует на другое.

Электрическое поле материально, наряду с веществом оно представляет собой вид материи. Это означает, что электрическое поле реально, оно существует независимо от нас. Убедиться в реальности электрического поля заряженного тела можно, наблюдая его действие на другие тела.

Электрическая сила

Силу, с которой поле действует на внесённый в него электрический заряд, называют электрической силой. Предположим, что в электрическое поле, существующее вокруг некоторого заряженного тела, вносят электрический заряд. Значение силы, с которой это поле действует на заряд, зависит от расстояния между зарядами и от значения этих зарядов.

Одним из способов электризации тел является электризация через влияние. Предположим, что к шару электрометра поднесли, не касаясь его, отрицательно заряженную палочку. Электрическое поле этой палочки будет действовать на заряды, содержащиеся в электрометре. При этом свободные электроны будут отталкиваться и соберутся на конце стержня и на стрелке, отклонение стрелки покажет наличие заряда. На шаре электрометра при этом будет избыточный положительный заряд. Если палочку убрать, то стрелка электрометра вернётся в ноль.

Для того чтобы на электрометре остался заряд, его нужно заземлить, т.е. соединить с Землёй. Это можно сделать, если коснуться шара электрометра рукой. Тогда электроны, стремясь уйти как можно дальше, переместятся с электрометра в землю. Если теперь убрать руку и палочку, то стрелка покажет, что электрометр заряжен. На нём останется избыточный положительный заряд. Аналогично электрометр может приобрести отрицательный заряд, если поднести к нему положительно заряженную палочку. В этом случае при заземлении на электрометре будет избыток электронов.

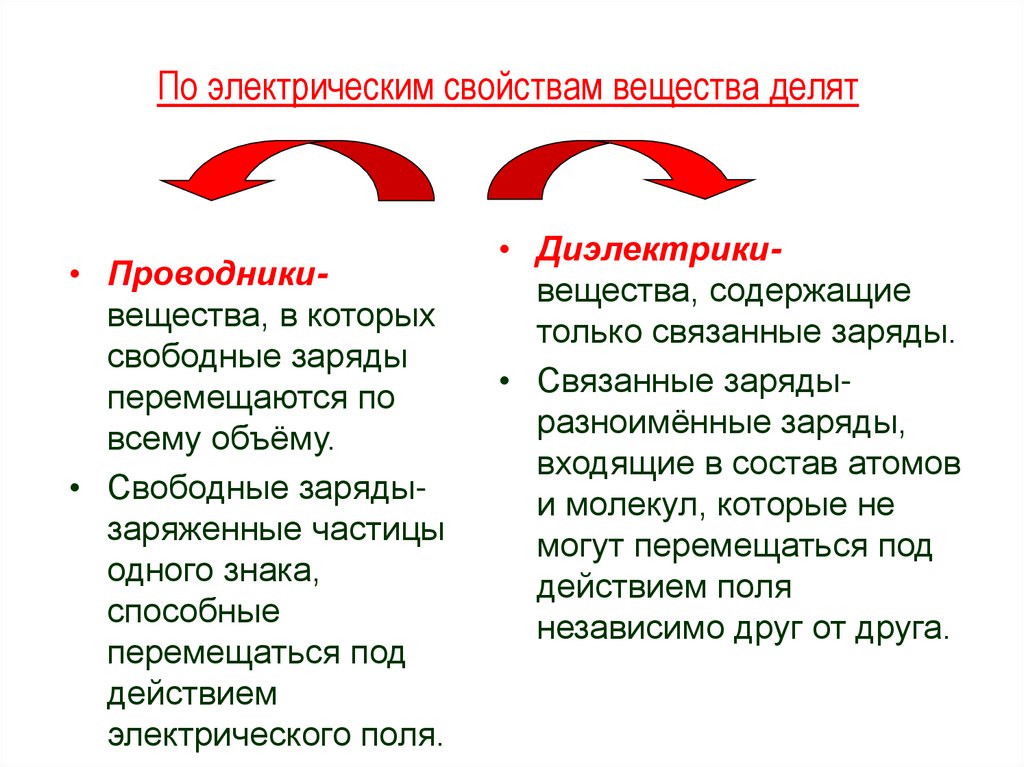

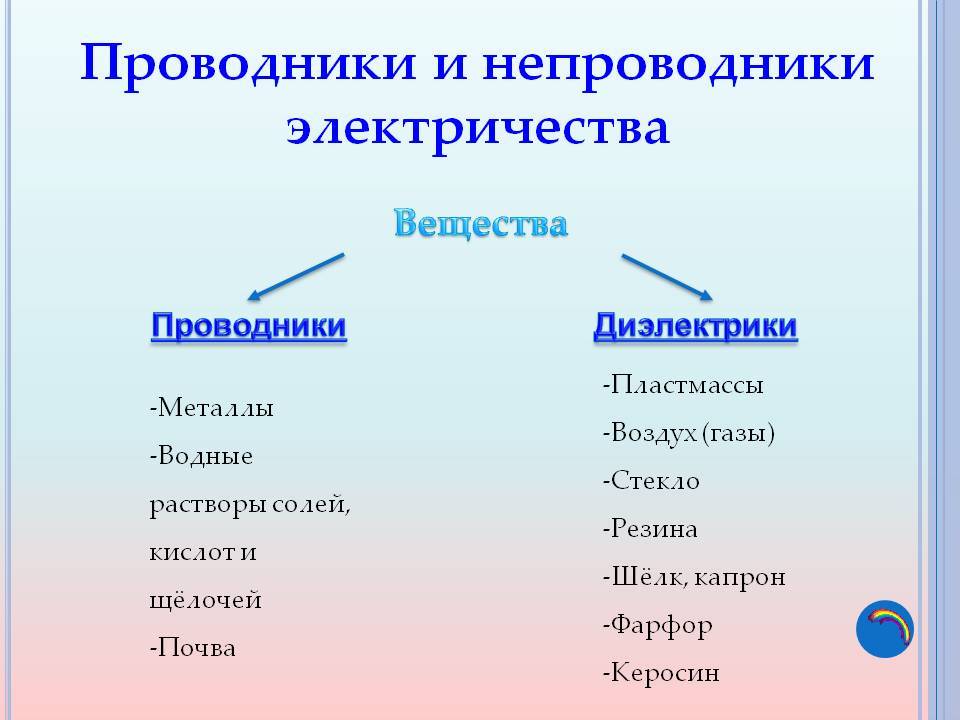

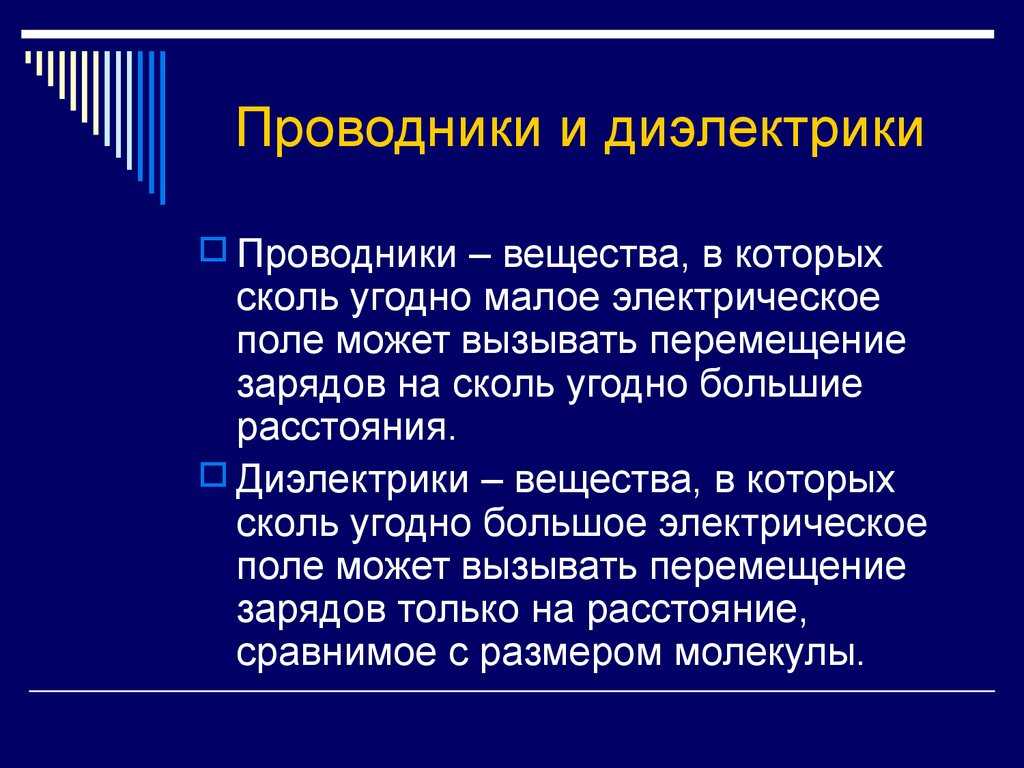

Проводники и диэлектрики

В рассмотренном выше опыте электрические заряды перемещались по электрометру. По эбонитовой палочке они не перемещались, в противном случае при касании её рукой она бы разряжалась. Из этого следует, что существуют вещества, по которым заряды могут перемещаться, и вещества, по которым заряды не могут перемещаться.

Первый класс веществ называют проводниками. Хорошими проводниками являются металлы. Это связано с тем, что в металлах существуют электроны, слабо связанные с ядром атома и имеющие возможность свободно перемещаться. Если поместить проводник в электрическое поле так, как это было в рассмотренном опыте с электрометром, то произойдёт разделение зарядов. Электрическое поле в проводниках создаётся и поддерживается источником тока.

Второй класс веществ называют диэлектриками. К ним относятся эбонит, стекло, пластмассы и пр. В диэлектрике нет свободных зарядов. Если внести диэлектрик в электрическое поле, то нейтральный атом в нём примет определённую ориентацию, однако никакого перемещения зарядов не произойдет.

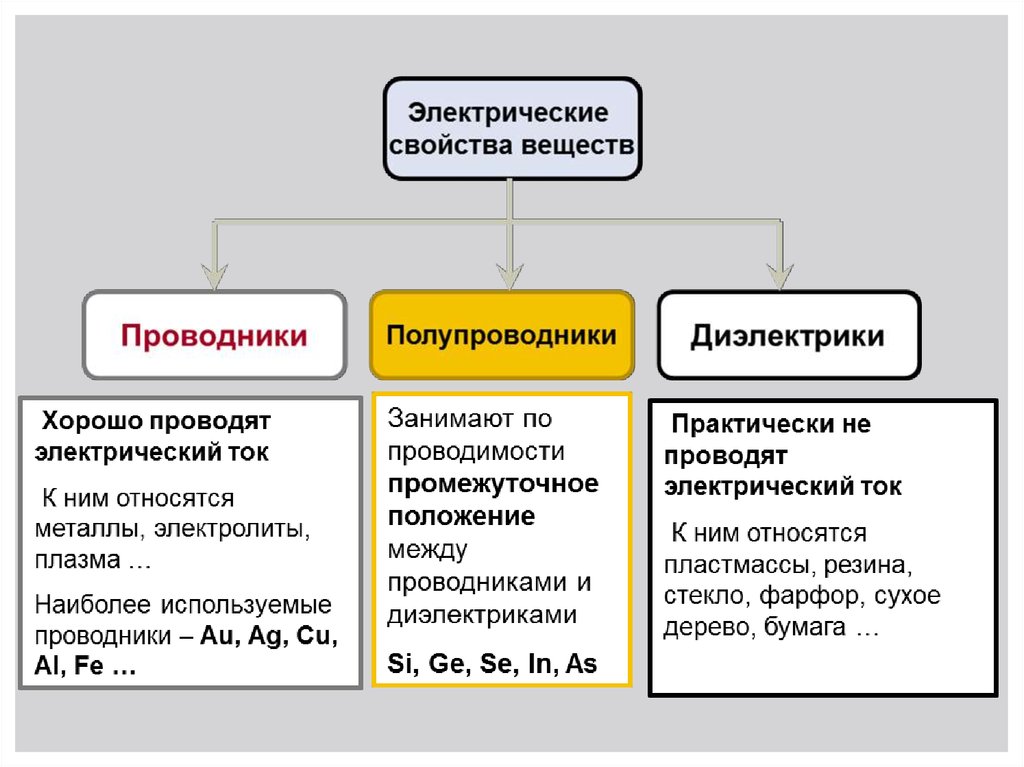

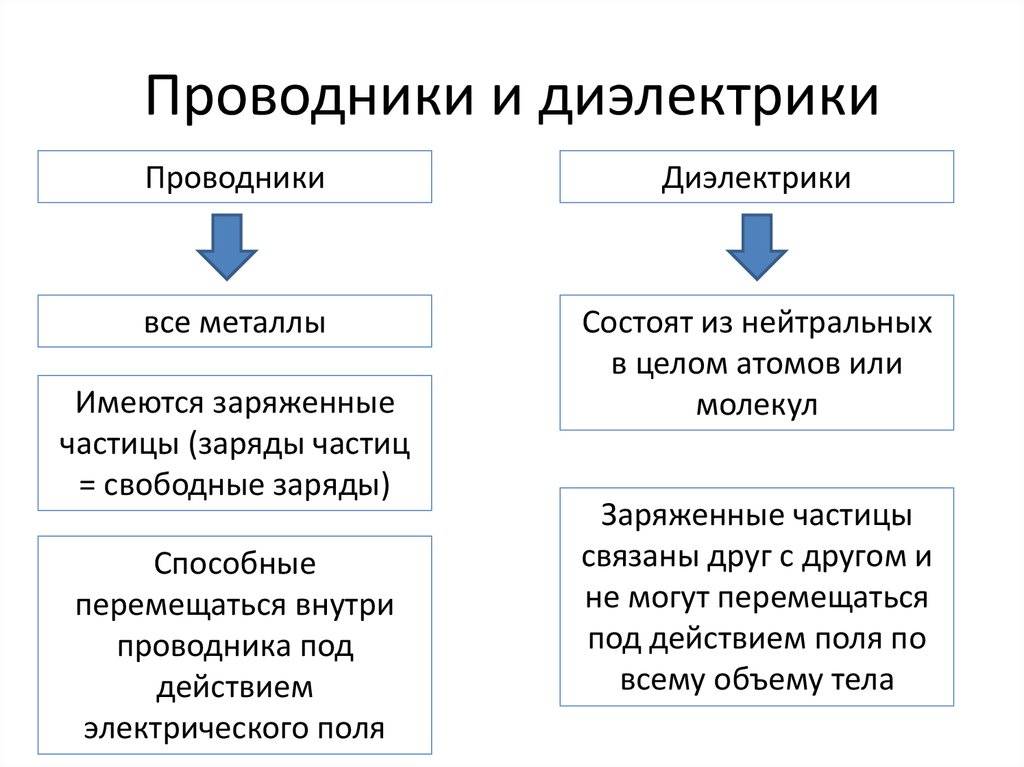

Схема «Проводники и диэлектрики»

Конспект урока «Электрическое поле. Проводники и диэлектрики».

Следующая тема: «Постоянный электрический ток».

Вещество и его электрические свойства

Ключевая характеристика вещества, определяющая его электрические свойства, это способность вещества проводить или не проводить электрический ток. От этой способности зависит классификация веществ на проводники, полупроводники и диэлектрики.

Проводники — это вещества, которые обладают высокой проводимостью электрического тока. Они содержат свободные электроны или ионы, которые легко перемещаются под действием электрического поля. Примерами проводников являются металлы, такие как медь и алюминий.

Полупроводники — это вещества, которые обладают средней проводимостью электрического тока. В полупроводниках наблюдается промежуточное количество свободных электронов или ионов. Их проводимость может быть изменена при воздействии различных факторов, таких как давление или температура. Полупроводники используются в электронике, например, в полупроводниковых чипах и транзисторах.

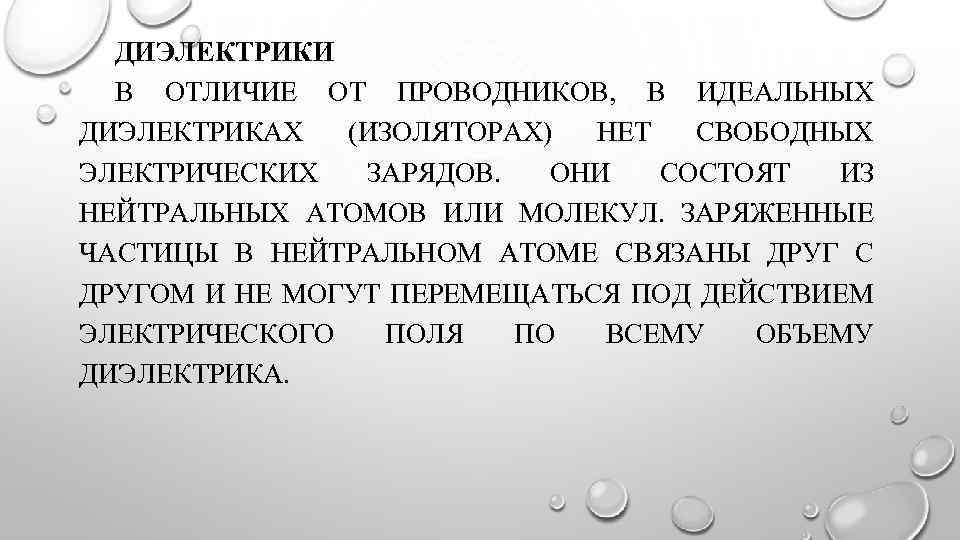

Диэлектрики — это вещества, которые плохо или не проводят электрический ток. В диэлектриках отсутствуют свободные электроны или ионы. Вместо этого они обладают лишь ориентированными диполями, которые под действием электрического поля могут ориентироваться и создавать электрический заряд на поверхности вещества. Примерами диэлектриков являются стекло, керамика и пластик.

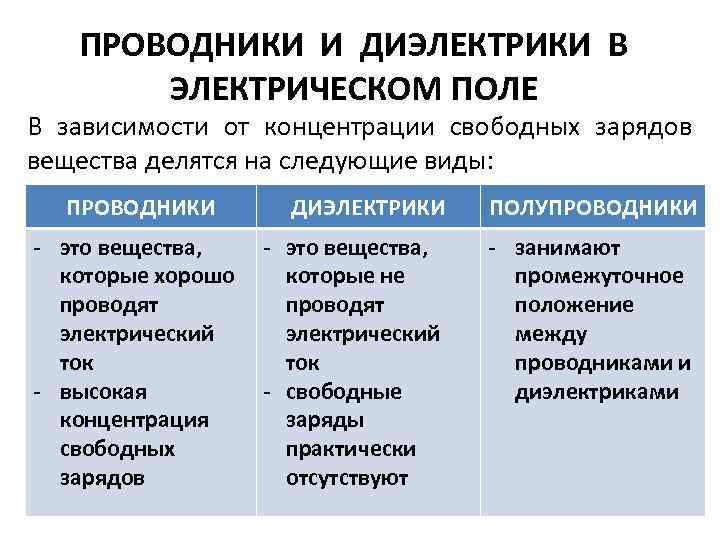

Различия в электрических свойствах проводников, полупроводников и диэлектриков объясняются особенностями их внутренней структуры и связи между атомами или молекулами. Проводники обладают высокой проводимостью благодаря свободным электронам или ионам, полупроводники имеют промежуточную проводимость, а диэлектрики характеризуются низкой проводимостью из-за отсутствия свободных электронов или ионов.

Тип вещества	Примеры	Проводимость
Проводники	Медь, алюминий	Высокая
Полупроводники	Кремний, германий	Средняя
Диэлектрики	Стекло, керамика, пластик	Низкая

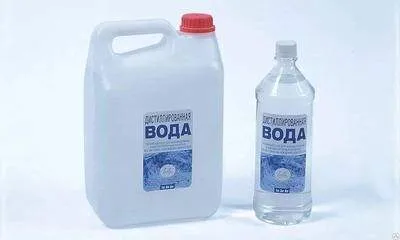

Нормы соответствия дистиллята

Вода, полученная путем дистилляции, должна отвечать определенным свойствам воды, установленным нормативными документами Российской Федерации. Только при этих условиях его можно использовать для человеческих и технических нужд.

Рекомендации по выбору нагревательных элементов для различных сред.

В некоторых отраслях промышленности предъявляются повышенные требования к составу и качеству готового продукта.

Например, в области медицины, продуктов питания и косметики. При использовании в этих приложениях очищенная вода может подвергаться дополнительным процессам дезинфекции с применением ультрафиолетового излучения.

ГОСТ 6709-72

Требования к качеству дистиллятов отражены в транснациональных стандартах ГОСТ 6709-72. Согласно документу, свойства готового продукта должны соответствовать следующим критериям натуральных и химических показателей

Наименование показателя (не более указанного значения)	Норма (мг/дм)
1. Остаток после выпаривания	5
2. Аммиак и аммонийные соли (NH)	0,02
3. Нитраты (NО)	0,2
4. Сульфаты (SО)	0,5
5. Хлориды (Сl)	0,02
6. Алюминий (Аl)	0,05
7. Железо (Fе)	0,05
8. Кальций (Са)	0,8
9. Медь (Сu)	0,02
10. Свинец (Рb)	0,05
11. Цинк (Zn)	0,2
12. Вещества восстанавливающие KМnO (O)	0,08

Согласно нормативному законодательству, для достижения требуемых стандартов необходимо соблюдать правила приемки, отраженные в ГОСТ-3885. Готовая продукция должна храниться в герметичной и закрытой таре, обеспечивающей определенное качество продукта.

Полная информация о составе дистиллированной воды по ГОСТу здесь.

ТУ 2389-041-72427804-2011

ТУ 2389-041-72427804-2011 определяет свойства дистиллированной воды для кислотных аккумуляторов, разбавления антифриза, бытовых приборов и других целей, предусмотренных документом.

Согласно ТУ, очищенный состав должен обладать следующими качествами

• Прозрачный.
• Бесцветный.
• Без запаха.
• Молекулярная масса H2O – 18,01.
• Ph- 5,4-6,6.
• Удельная электропроводимость при t=20˚С, См/м – не более 5*10-4.
• Физико-химические свойства соответствуют ГОСТ 6709-72.

Документ определяет требования к таре для розлива в бутылки для дистилляции.

1. Из фторопласта или полиэтилена.
2. Обеспечивать сохранность качества готового продукта.
3. Прочной.
4. Сухой.
5. Чистой.
6. Не иметь посторонних запахов.
7. Не пропускать пропускание влаги.

Виды и классификация диэлектрических материалов

Изоляторы делятся на группы по различным критериям.

Сортировка в соответствии с общим состоянием материала:.

• твёрдые — стекло, керамика, асбест;
• жидкие — растительные и синтетические масла, парафин, сжиженный газ, синтетические диэлектрики (кремний- и фторорганические соединения хладон, фреон);
• газообразные — воздух, азот, водород.

Диэлектрики могут быть естественного или искусственного происхождения, органической или синтетической природы.

К органическим натуральным изоляционным материалам относятся растительные масла, целлюлоза и каучук. Они характеризуются низкой устойчивостью к воздействию тепла, влаги и быстрому старению. Синтетические органические материалы — различные виды пластмасс.

К неорганическим диэлектрикам природного происхождения относятся мармелад, асбест, мусковит и жидкое пламя. Эти материалы устойчивы к химическому воздействию и выдерживают высокие температуры. Искусственные неорганические диэлектрические материалы — стекло, фарфор и керамика.

Дополнительный вопрос

Что такое проводники и изоляторы класса 6?

Резюме. Материалы, пропускающие через себя электрический ток, называются проводниками. Материалы, не пропускающие через себя электрический ток, называются изоляторами.

В чем разница между диэлектриками и изоляторами?

Материал, который накапливает электрическую энергию в электрическом поле, известен как диэлектрический материал, тогда как материал, который блокирует поток электронов, известен как изолятор. … Диэлектрический материал накапливает электрические заряды, тогда как изолятор блокирует электрические заряды.

– Серебряный.

– Золото.

– Медь.

– Алюминий.

– Меркурий.

– Стали.

– Железо.

– Морская вода.

– Серебряный.

– медь.

– золото.

– алюминий.

– железо.

– стали.

– латунь.

– бронза.

Что такое изолятор класса 6?

Материалы, не пропускающие через себя электричество, называются изоляторами. Некоторыми распространенными изоляторами являются стекло, воздух, пластик, хлопок, термокол, дерево и резина. Поскольку изоляторы не проводят электричество, они используются для защиты нас от опасного воздействия электричества.

В чем разница между проводниками и непроводниками, приведите по два примера каждого?

проводники пропускают через себя тепло и электричество. непроводники не пропускают через себя тепло и электричество. примерами проводника являются сталь, железо и т. д.

Что такое проводник и изолятор на примере?

Примеры проводников включают металлы, водные растворы солей (т. е. ионные соединения, растворенные в воде), графит и тело человека. Примеры изоляторов включают пластмассы, пенополистирол, бумагу, резину, стекло и сухой воздух.

Почему он называется диэлектрическим?

Диэлектрики — это материалы, которые не пропускают ток. Их чаще называют изоляторами, потому что они являются полной противоположностью проводникам. … Это означает, что большие электрические поля создают свободные заряды (в данном случае электроны), которые могут свободно перемещаться через материал и переносить ток.

Что такое диэлектрик и его виды?

Диэлектрический материал — это материал, который является плохим проводником электричества, но может поддерживать электростатические поля. … Диэлектрические материалы делятся на типы в зависимости от их состояния – твердые, жидкие или газообразные. Каждый тип имеет разные диэлектрические свойства и, в зависимости от его состояния, разные области применения.

Уменьшают ли диэлектрики электрическое поле?

(b) Диэлектрик снижает напряженность электрического поля внутри конденсатора, что приводит к меньшему напряжению между пластинами при том же заряде. Конденсатор сохраняет тот же заряд при меньшем напряжении, что означает, что он имеет большую емкость из-за диэлектрика.

Имеют ли диэлектрики электрическое поле?

Диэлектрик, изоляционный материал или очень плохой проводник электрического тока. … Когда диэлектрики помещаются в электрическое поле, в них практически не течет ток, потому что, в отличие от металлов, в них нет слабо связанных или свободных электронов, которые могут дрейфовать через материал.

Что такое проводник 6 класса?

Материалы, пропускающие через себя электрический ток, называются проводниками электричества. Примеры: железный гвоздь, ключ, английская булавка, вода, человеческое тело и т. д. … Электрические устройства состоят из проводников.

В чем принципиальная разница между проводниками и изоляторами?

В проводнике электрический ток может течь свободно, в изоляторе – нет. Металлы, такие как медь, являются типичными проводниками, в то время как большинство неметаллических твердых тел считаются хорошими изоляторами, обладающими чрезвычайно высоким сопротивлением потоку заряда через них.

В чем основное отличие проводников-полупроводников от изоляторов?

Уровни проводимости – основное различие между проводниками, полупроводниками и изоляторами. Проводники обладают высокой проводимостью, что означает, что они позволяют энергии, такой как электричество, тепло или звук, легко проходить через них. В то время как полупроводники допускают умеренный поток, а изоляторы обладают низкой проводимостью.

Характеристики и физические свойства материалов

Параметры проводников определяют область их применения. Основные физические характеристики:

• удельное электрическое сопротивление — характеризует способность вещества препятствовать прохождению электрического тока;
• температурный коэффициент сопротивления — величина, характеризующая изменение показателя в зависимости от температуры;
• теплопроводность — количество тепла, проходящее в единицу времени через слой материала;
• контактная разность потенциалов — происходит при соприкосновении двух разнородных металлов, применяется в термопарах для измерения температуры;
• временное сопротивление разрыву и относительное удлинение при растяжении — зависит от вида металла.

При охлаждении до критических температур удельное сопротивление проводника стремится к нулю. Это явление называется сверхпроводимостью.

Свойства, характеризующие проводник:

• электрические — сопротивление и электропроводимость;
• химические — взаимодействие с окружающей средой, антикоррозийность, способность соединения при помощи сварки или пайки;
• физические — плотность, температура плавления.

Особенность диэлектриков — противостоять воздействию электротока. Физические свойства электроизоляционных материалов:

• диэлектрическая проницаемость — способность изоляторов поляризоваться в электрическом поле;
• удельное объёмное сопротивление;
• электрическая прочность;
• тангенс угла диэлектрических потерь.

Изоляционные материалы характеризуются по следующим параметрам:

• электрические — величина пробивного напряжения, электрическая прочность;
• физические — термостойкость;
• химические — растворимость в агрессивных средствах, влагостойкость.

§ 5. Проводники и диэлектрики в электрическом поле

Как нам уже известно, проводник представляет собой тело, которое содержит большое число свободных электронов, заряды которых компенсируются положительными зарядами ядер атомов. Если металлический проводник поместить в электрическое поле (рис. 12), то под влиянием сил поля свободные электроны проводника придут в движение в сторону, противоположную направлению сил поля. В результате этого на одной стороне проводника возникает избыточный отрицательный заряд, а на другой стороне проводника — избыточный положительный заряд.

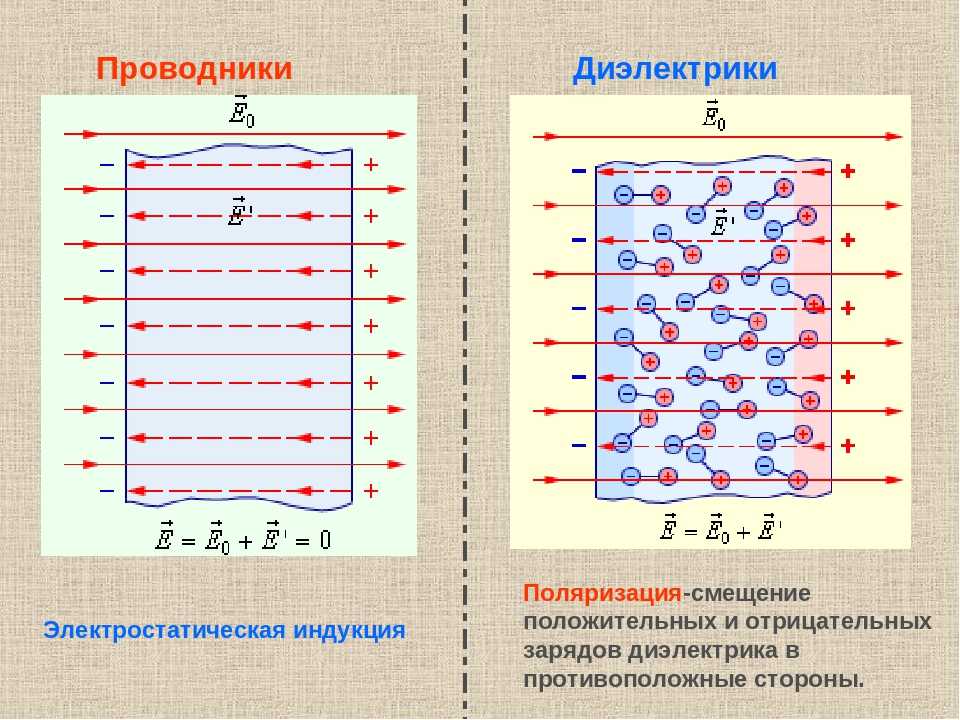

Рис. 12. Проводник в электрическом поле

Разделение зарядов в проводнике под влиянием внешнего электрического поля называется электризацией через влияние, или электростатической индукцией, а заряды на проводнике — индуцированными зарядами.

Индуцированные заряды проводника создают добавочное электрическое поле, направление которого противоположно внешнему полю.

Результирующее электрическое поле внутри проводника уменьшается, а вместе с ним уменьшаются силы, действующие на перераспределение зарядов. Движение зарядов в проводнике прекратится, когда напряженность поля, вызванного индуцированными зарядами проводника ε_п, станет равной напряженности внешнего поля ε_вн, а результирующая напряженность поля внутри проводника будет равна нулю.

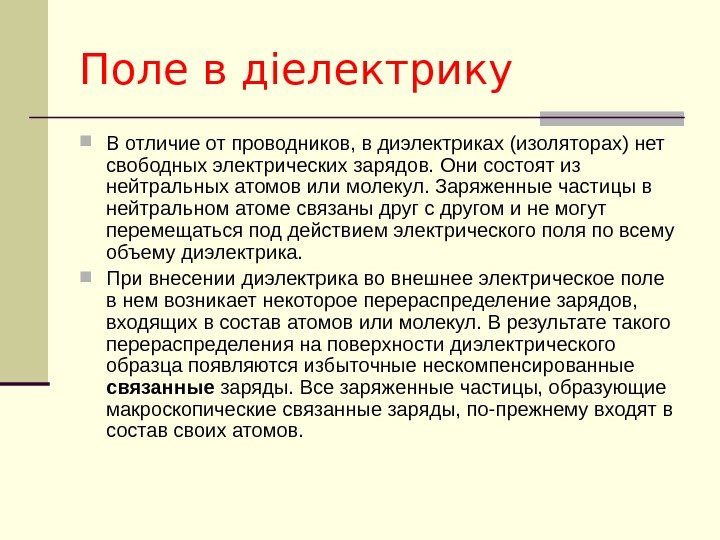

Как было указано выше, диэлектрик отличается от проводника отсутствием свободных электронов (точнее, весьма малым количеством свободных электронов). Электроны атомов диэлектрика прочно связаны с ядром атома.

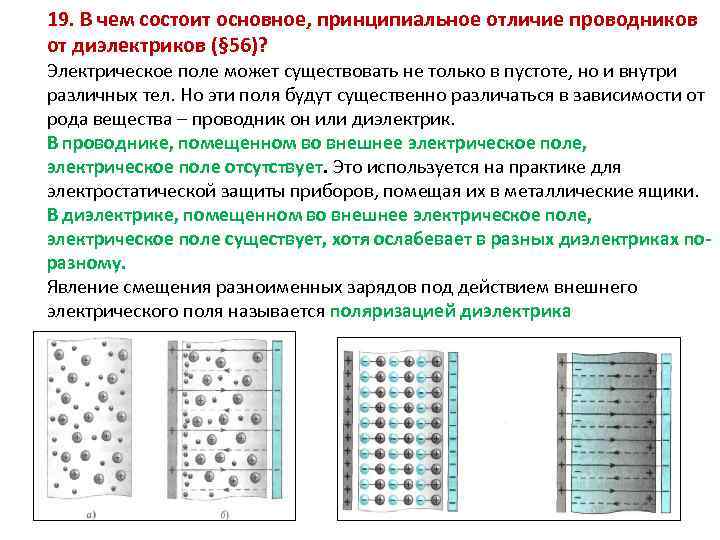

Диэлектрик, внесенный в электрическое поле, так же как и проводник, электризуется через влияние. Однако между электризацией проводника и диэлектрика имеется существенная разница. Если в проводнике под влиянием сил электрического поля свободные электроны передвигаются по всему объему проводника, то в диэлектрике свободного перемещения электрических зарядов произойти не может. Но в пределах каждой молекулы диэлектрика возникает смещение положительного заряда вдоль направления электрического поля и отрицательного заряда в обратном направлении. В результате на поверхности диэлектрика возникнут электрические заряды.

Рассматриваемое явление называется поляризацией диэлектрика.

Различают диэлектрики двух классов. У диэлектриков первого класса молекула в нейтральном состоянии имеет положительный и отрицательный заряды, настолько близко расположенные один к другому, что действие их взаимно компенсируется. Под влиянием электрического поля положительные и отрицательные заряды в пределах молекулы несколько смещаются один относительно другого, образуя диполь* (рис. 13).

* ()

Рис. 13. Электрические заряды молекул диэлектрика: а — без внешнего поля, б — при наличии поля

У диэлектриков второго класса молекулы и в отсутствие электрического поля образуют диполи. Такие диэлектрики называются полярными. К ним относятся вода, аммиак, эфир, ацетон и т. д. У таких диэлектриков при отсутствии электрического поля диполи в пространстве расположены хаотически, и вследствие этого результирующее электрическое поле вокруг полярного диэлектрика равно нулю. Под действием внешнего электрического поля молекулы (а стало быть, и диполи) стремятся повернуться так, чтобы их оси совпали с направлением внешнего поля. С устранением электрического поля поляризация диэлектрика исчезает. Таким образом, поляризация представляет собой упругое смещение электрических зарядов в веществе диэлектрика.

При некоторой определенной величине напряженности электрического поля смещение зарядов достигает предельной величины, после чего происходит разрушение — пробой диэлектрика, в результате которого диэлектрик теряет свои изолирующие свойства и становится токопроводящим.

Напряженность электрического поля, при которой наступает пробой диэлектрика, называется пробивной напряженностью ε_пр. Напряженность поля, допускаемая при работе диэлектрика ε_доп, должна быть меньше пробивной напряженности. Отношение

называется запасом прочности.

Приведем значения пробивной напряженности (в кв/мм) для некоторых диэлектриков:

И наконец мы дошли до полупроводников

Свои свойства полупроводник имеет потому, что в его структуре очень мало частиц, являющихся свободными носителями, а может быть такое, что их там вовсе нет. Но, стоит повлиять на них определенной энергией — и они появляются и активно двигаются.

Энергия может быть не только электрической, также можно воздействовать тепловой энергией, или различными излучениями. Например, свободно движущиеся элементы появляются при влиянии излучения в УФ-Спектре.

Материалами с такими свойствами являются германий, кремний, так же это может быть смешение арсенида и гелия, мышьяк, селен и прочие.

Применение полупроводников может быть различное. Из данного материала делают микросхемы, светодиоды, транзисторы, диоды и многое другое.

Для того, чтоб более подробно объяснить работу полупроводника, применим к нему так называемую зонную теорию. Упомянутая теория объясняет существование или неимение свободных заряженных частиц в отношении конкретных энергетических уровней.

Энергетический уровень (слой) — это число простых частиц, таких как молекул, атомов, то есть электронов. Данный показатель измеряется в Электронвольтах (ЭВ).

Следует обратить внимание на то, что слои проводника составляют непрерывную диаграмму от зоны валентности и до зоны проводимости. Если эти две зоны осуществляют накладку друг на друга, то возникает зона перекрытия

В соответствии с влиянием некоторых влияний, например электрических полей, температурного режима и прочего, число электронов может меняться.

Исходя из вышеописанных процессов электроны при минимальной энергетическом воздействии начинают движение в проводнике.

Полупроводники между двумя вышеупомянутыми зонами имеют еще зону запрещенную. Величина данной зоны показывает количество той энергии, которой будет достаточно для проведения тока.

Диэлектрики по структуре похожи на полупроводники, но их защитный шар намного больше благодаря внутренним связям материала.

Мы рассказали о главных свойствах проводников, полупроводников и диэлектриков. Можно сделать вывод, что отличаются они друг от друга своей проводимостью тока. Именно из-за этого у каждого материала есть своя зона применения.

Так, проводники применяются там, где нужна стопроцентная проводимость тока.

Использование диэлектриков приходится на изготовление различной  изоляции токопроводящих участков.

Ну, а полупроводники активно применяют в электронике.

Думаем, данная статья раскрыла перед вами все нюансы работы проводников, диэлектриков и полупроводников, их основные отличия и сферы применения.

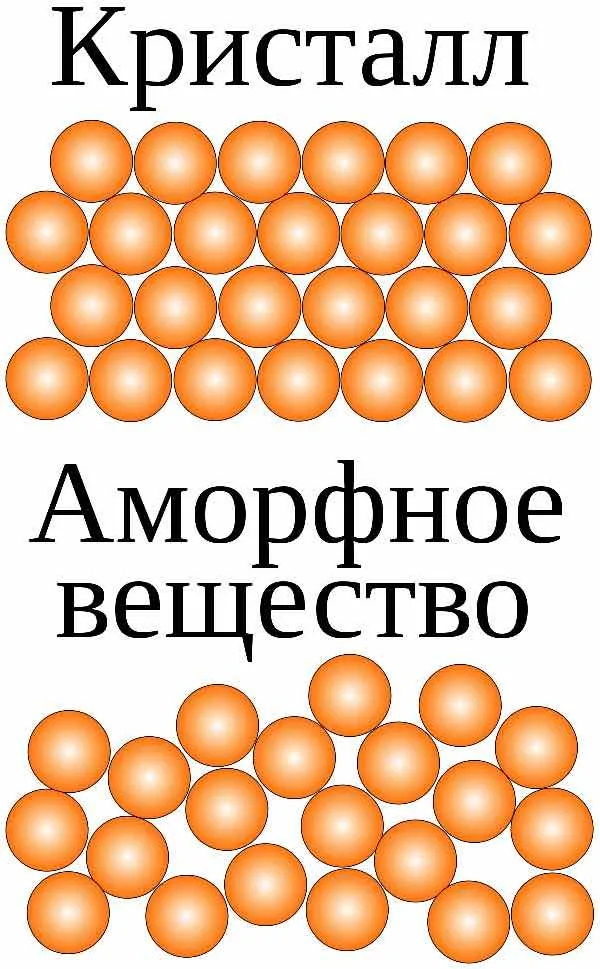

Аморфные диэлектрики. Какие они?

Что делают аморфные диэлектрики по отдельности? Главное, что отличает их от других, — это довольно расслабленная структура. Это означает множество щелей внутри них и большие пространства, где ионы могут поддерживаться в равновесии. В этом случае энергия ионов всегда различна при переходе от одного равновесия к другому. Некоторые переходы можно условно объяснить как полуразрушенные этими силами, поскольку ионы никогда полностью не освобождаются от ограничений.

Такие переходы потребляют очень мало энергии, и ионы могут перемещаться только на очень короткие расстояния во время таких переходов. В результате теплового движения такие переходы в аморфных телах происходят гораздо чаще, поскольку требуют гораздо меньше энергии, чем другие.

Однако небольшое количество ионов, содержащих большое количество энергии, может преодолеть связывающие их силы и переместить их на относительно большие расстояния.

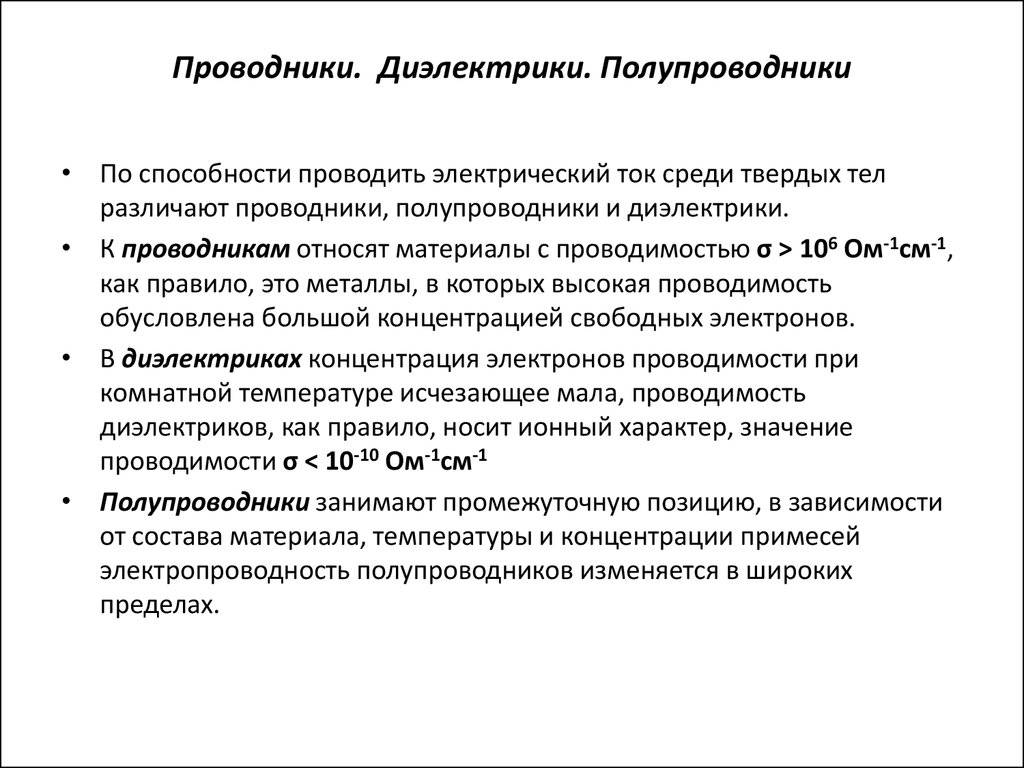

Чем отличаются диэлектрики от проводников и полупроводников

Теоретическую разницу между этими тремя видами материалов можно представить, и я это сделаю, на рисунке ниже:

Рисунок красивый, знакомый со школьной скамьи, но что-то практическое из него не особо вытянешь. Однако, в этом графическом шедевре четко определена разница между проводником, полупроводником и диэлектриком.

И отличие это в величине энергетического барьера между валентной зоной и зоной проводимости.

В проводниках электроны находятся в валентной зоне, но не все, так как валентная зона — это самая внешняя граница. Точно, это как с мигрантами. Зона проводимости пуста, но рада гостям, так как у неё полно для них свободных рабочих мест в виде свободных энергетических зон. При воздействии внешнего электрического поля, крайние электроны приобретают энергию и перемещаются в свободные уровни зоны проводимости. Это движение мы еще называем электрическим током.

В диэлектриках и проводниках всё аналогично, за исключением того, что имеется “забор” — запрещенная зона. Эта зона расположена между валентной и зоной проводимости. Чем больше эта зона, тем больше энергии требуется для преодоления электронами этого расстояния. У диэлектриков величина зоны больше, чем у полупроводников. Этому есть даже условие: если дЭ>3Эв (электронвольт) — то это диэлектрик, в обратном случае дЭ

Главными электрическими свойствами диэлектриков являются поляризация (смещение зарядов) и электропроводность (способность проводить электрический ток) Смещение связанных зарядов диэлектрика или их ориентация в электрическом поле называется поляризацией. Это свойство диэлектрических материалов характеризуется относительной диэлектрической проницаемостью ε. При поляризации на поверхности диэлектрика образуются связанные электрические заряды.

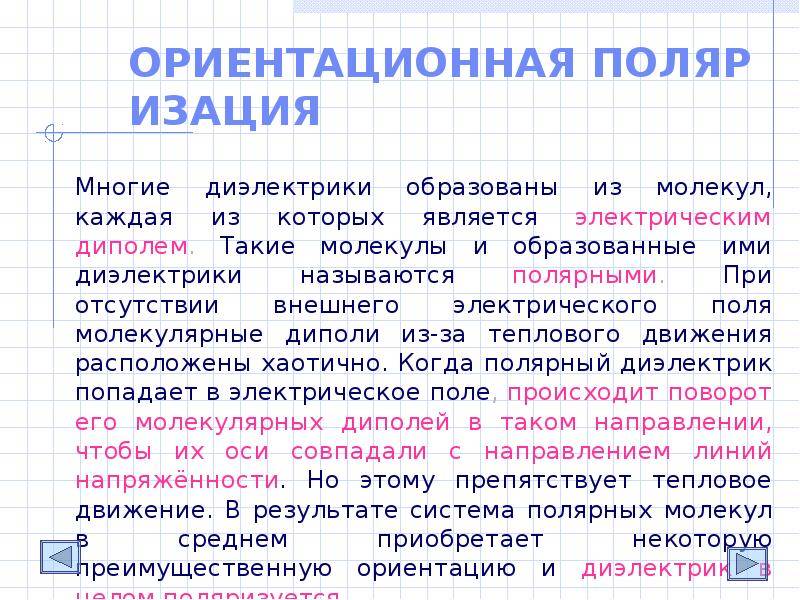

В зависимости от типа диэлектрика поляризация может быть: электронной, ионной, дипольно-релаксационной, спонтанной. Более подробно про их свойства на инфографике ниже.

Под электропроводностью понимают способность диэлектрика проводить электрический ток. Ток, протекающий в диэлектрике называется током утечки. Ток утечки состоит из двух составляющих — тока абсорбционного и тока сквозного. Сквозные токи обусловлены наличием свободных зарядов в диэлектрике, абсорбционный ток — поляризационными процессами до момента установления равновесия в системе.

Величина электропроводности зависит от температуры, влажности и количества свободных носителей заряда.

При увеличении температуры электропроводность диэлектриков увеличивается, а сопротивление падает.

Зависимость от влажности вновь возвращает нас к классификации диэлектриков. Ведь, неполярные диэлектрики не смачиваются водой и на изменение влажности им нет дела. А у полярных диэлектриков при увеличении влажности повышается содержание ионов, и электропроводность увеличивается.

Проводимость диэлектрика состоит из поверхностной и объемной проводимостей. Известно понятие удельной объемной проводимости, обозначается буквой сигма σ. А обратная величина называется удельное объемной сопротивление и обозначается буквой ро ρ.

Резкое увеличение проводимости в диэлектрике при возрастании напряжения может привести к электрическому пробою. И аналогично, если сопротивление изоляции падает, значит изоляция не справляется со своей задачей и необходимо применять меры. Сопротивление изоляции состоит из поверхностного и объемного сопротивлений.

Под диэлектрическими потерями в диэлектриках понимают потери тока внутри диэлектрика, которые рассеиваются в виде тепла. Для определения этой величины вводят параметр тангенс дельта tgδ. δ — угол, дополняющий до 90 градусов, угол между током и напряжением в цепи с емкостью.

Диэлектрические потери бывают: резонансные, ионизационные, на электропроводность, релаксационные. Теперь подробнее поговорим про каждый тип.

Электрическая прочность это отношение пробивного напряжения к расстоянию между электродами (или толщина диэлектрика). Эта величина определяется минимальной величиной напряженности электрического поля, при которой произойдет пробой.

Пробой может быть электрическим (ударная ионизация, фотоионизация), тепловым (большие диэлектрические потери, следовательно много тепла, и обугливание с оплавлением может произойти) и электрохимическим (в результате образования подвижных ионов).

И в конце таблица диэлектриков, как же без нее.

В таблице выше приведены данные по электрической прочности, удельному объемному сопротивлению и относительной диэлектрической проницаемостью для различных веществ. Также тангенс угла диэлектрических потерь не обошли стороной.
