Разница между турбиной и компрессором

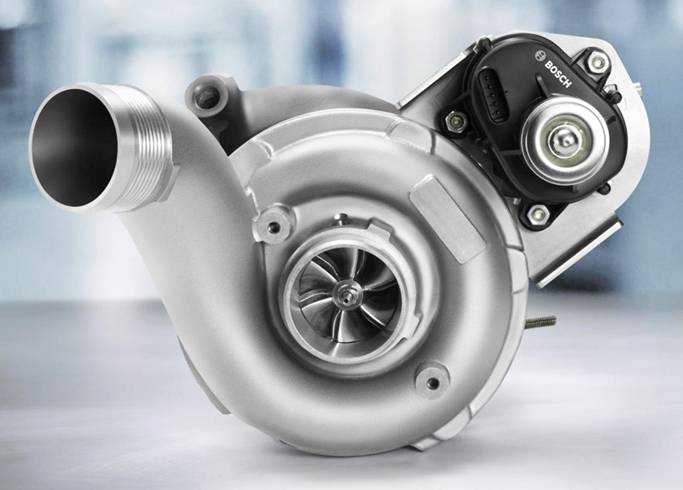

Турбина

Турбокомпрессор – это сложно устроенный механизм, который предназначен для нагнетания сжатого воздуха в двигатель. Его особенность заключается в способе привода. Турбокомпрессор преобразует кинетическую энергию выхлопных газов в механическую за счет вращения ротора.

Инженеры довольно давно попытались создать турбокомпрессор, но у них это долгое время не поучалась, поскольку уровень обработки и качество материалов было не на высоте. За последние сто лет все изменилось. Появилось множество видов турбин, но в процессе доработки конструкции они все пришли стандартизировались и внешне стали очень похожими. Сегодня турбины получили широкое применение в качестве основного элемента привода для разнообразных транспортных средств. Для нормальной эксплуатации устройства обязательно необходимо использовать интеркулер. Он охладит воздух перед попаданием в турбокомпрессор тем самым сделав его плотнее и убережёт агрегат от перегрева.

Главные отличия между двигателем с турбонаддувом и компрессором

Многие автопроизводители постепенно отказываются от обычных атмосферных моторов и переходят на турбированные или компрессорные двигатели. Но вот в чём между ними разница, и какой из них лучше?

Зачем нужны нагнетатели?

Компрессоры или турбины устанавливают на двигатели для увеличения их мощности. При помощи этих агрегатов можно добиться хороших мощностных и динамических показателей при минимальном литраже мотора.

Рост мощности происходит за счёт нагнетания в цилиндры большого объема воздуха. Практически все современные моторы идут по пути установки турбины, а вот компрессорные нагнетатели, наоборот, уходят в прошлое.

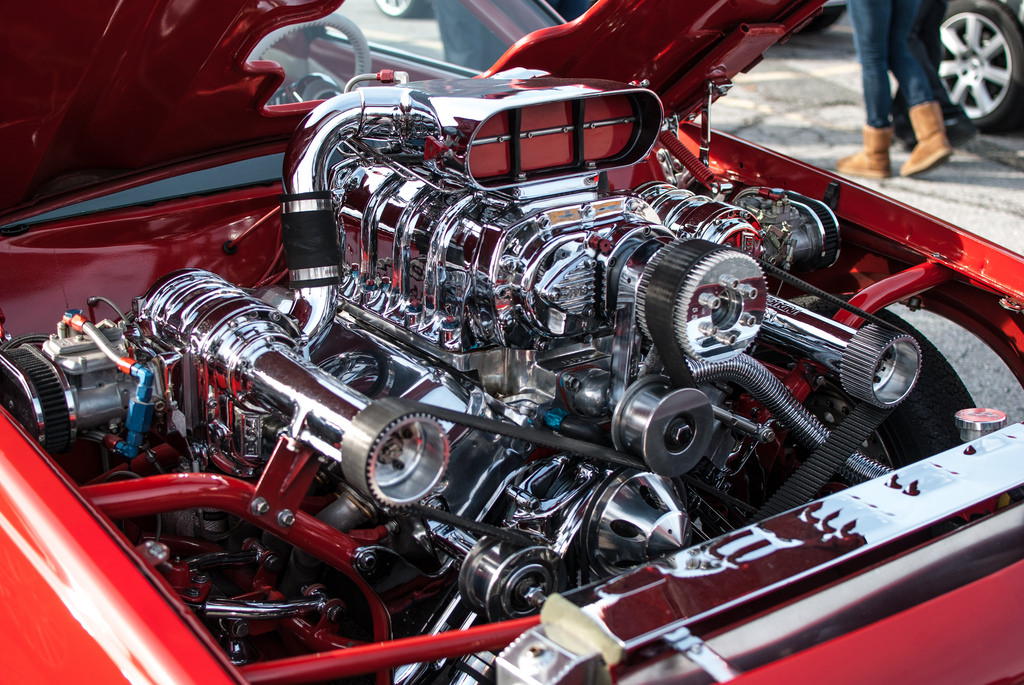

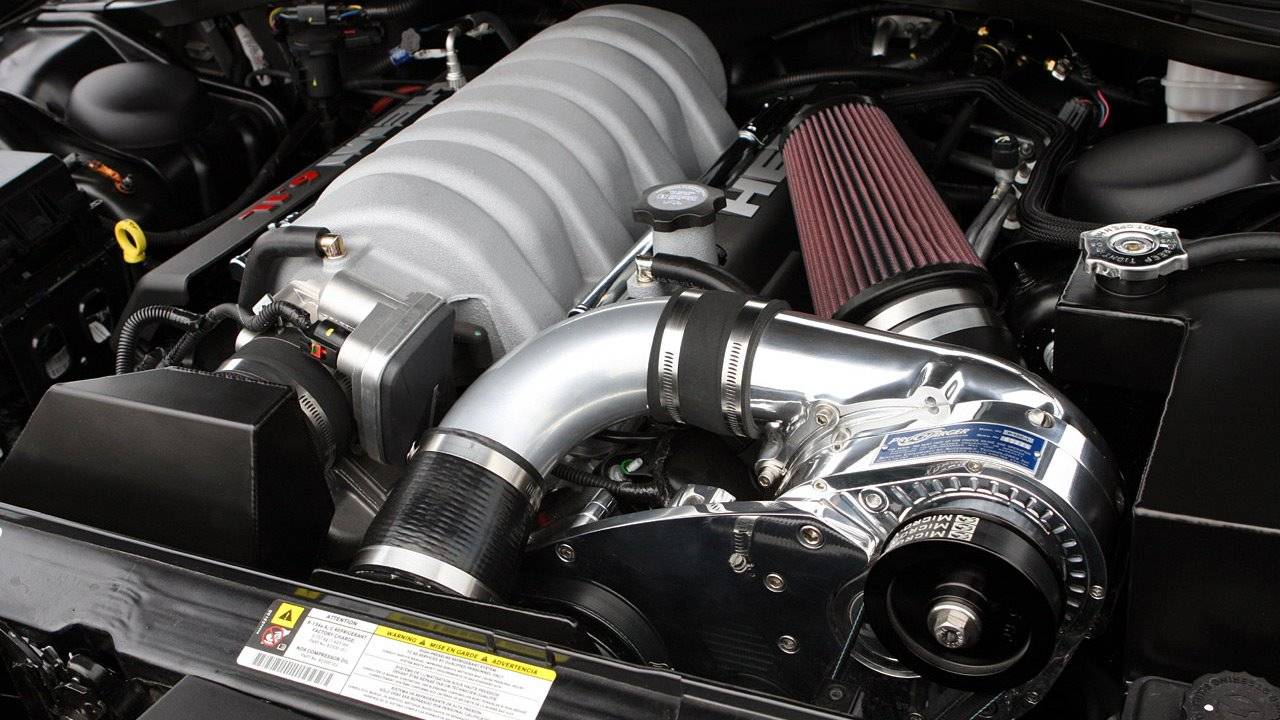

Компрессорные моторы

Механические компрессорные нагнетатели начали устанавливать на машины очень давно, ещё в 60-х годах прошлого века. Компрессоры имеют цепной привод от коленвала и начинают работать сразу же, как только запускается двигатель.

Поэтому компрессорные двигатели имеют ровную тягу во всём диапазоне оборотов, таким образом, машина разгоняется без всяких провалов и падений мощности. К недостаткам компрессоров можно отнести их сложность и дороговизну при обслуживании, а также невысокий коэффициент увеличения мощности.

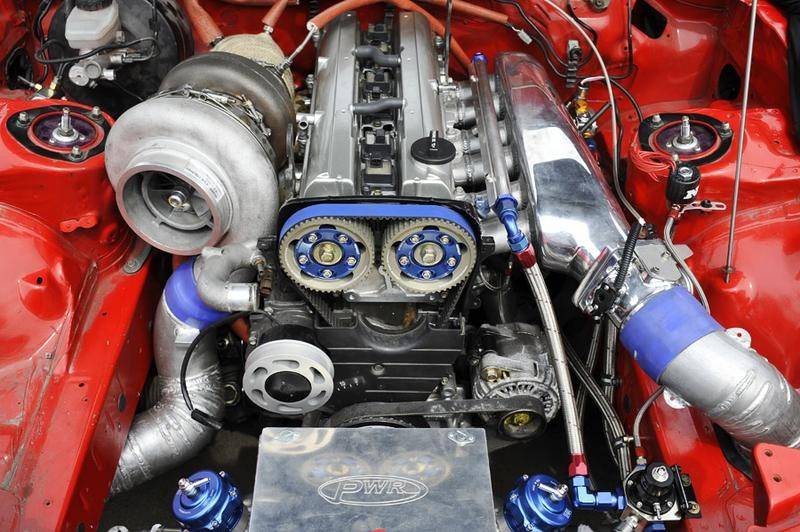

Турбированные моторы

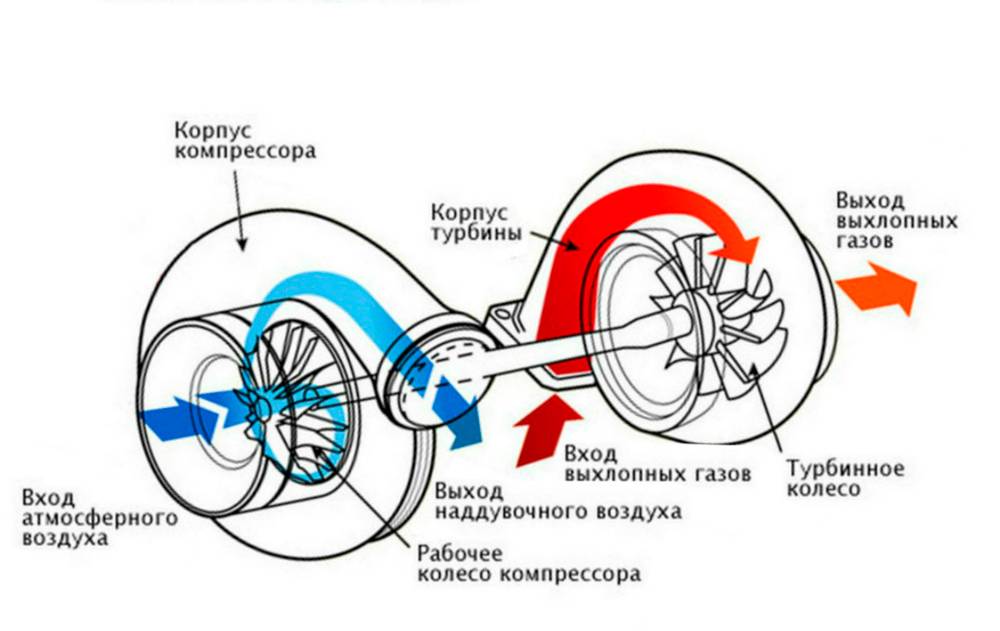

Турбина так же, как и компрессор накачивает воздух в двигатель, но устанавливается на выпускной систем. Лопатки турбины приводятся в движение выхлопными газами. При этом она работает не постоянно, а только после набора 3000 об/мин, что и создаёт так называемую турбояму. Крыльчатка в турбине раскручивается до 10 000 об/мин, что позволяет получить хорошее давление воздуха подаваемого в цилиндры и ощутимый прирост мощности.

Механический нагнетатель и турбокомпрессор

Турбина представляет собойротационный двигатель, особенностью которого является его постоянная и беспрерывная работа. Ранние попытки создать турбину предпринимались еще на заре развития человечества, но качественная реализация стала возможна только в 19 веке. Эпоха развития машиностроения позволила создать первые турбины, которые были паровыми. Турбина осуществляет преобразование кинетической энергии пара, газов или воды в полезную механическую работу. Турбины нашли свое применение во многих устройствах, а также стали неотъемлемой частью различных видов транспорта. Это касается как наземных средств передвижения, так и морских судов наряду с воздушными летательными аппаратами.

Если говорить о компрессоре, то конструктивно устройствоможет иметь разные модификации и успешно применяется во многих промышленных областях. Главной его задачей становится сжатие и подача газа под давлением.

Дальнейшее развитие технологий привело к появлению своеобразного симбиоза турбины и компрессора. Разработка позволила значительно повысить КПД и мощность двигателей.

Как известно, получить максимальную мощность мотора без увеличения его объема можно при помощи принудительного нагнетания в камеру сгорания большего количества воздуха. Остается только подать больше топлива и мощность силового агрегата существенно возрастет. Как показывают приведенные в различных источниках данные, в среднем компрессор обеспечивает прибавку мощности до 50% и обеспечивает около 30% прироста крутящего момента.

Сейчас механические и турбокомпрессоры устанавливаются отдельно и даже в совокупности для увеличения мощности двигателя легковых и грузовых автомобилей. Их ставят на бензиновые и дизельные агрегаты. Данные решения являются оптимальным и наиболее экономичным вариантом прибавки «лошадей» в том случае, если нужно качественно увеличить мощность без увеличения объема цилиндров.

С этой задачей успешно и по отдельности может справиться как полностью механический, так и турбокомпрессор. Но какое из этих решений лучше? Давайте сравним и турбокомпрессор.

Сравнение

Когда речь заходит о выборе компрессора или турбины, человек в первую очередь смотрит на основные признаки отличия, которые имеются у данных устройств:

• Одним из главных преимуществ компрессора является обеспечение бесперебойного сгорания примеси. Это напрямую влияет на правильную работу двигателя в целом, помогает избежать различных неприятностей, связанных с поломкой.
• В свою очередь определенные преимущества имеет и турбина: она не влияет на потерю лошадиных сил, в то время как компрессор этим похвастать не может. Правда, стоит заметить, что речь идет общей выходной мощности двигателя (потеря при компрессии составляет до 20 процентов).
• Установка и настройка турбины – довольно сложный процесс, требующий значительных временных и денежных затрат. Кроме того, необходимо несколько видоизменить силовой агрегат. Для сравнения, чтобы использовать компрессор, необходимо фактически только одно – правильный подбор примеси. Установка осуществляется очень легко.
• Если говорить о турбине в автомобиле, то без помощи специалиста установить ее не получится. Для компрессора не нужно специальное оборудование и знания. Это значительно упрощает процесс.
• Турбина в автомобиле имеет существенный недостаток – она требует частый подвод масла под давлением, что увеличивает расходы на содержание транспорта. Если не проводить данную манипуляцию с определенной регулярностью, то автомобиль быстро ломается, создавая дополнительные проблемы. Компрессор в этом не нуждается.
• Турбина требует особого ухода. Чтобы она работала надлежащим образом, автовладельцу придется раз в месяц посещать мастерскую, если он не имеет необходимого опыта.
• Турбине необходима полноценная привязка к двигателю автомобиля. Если транспорт выдает небольшое количество оборотов, то от турбины практически нет толка. Лишь выжимая максимальные обороты, можно добиться хорошей мощи. Безусловно, автовладелец сейчас может купить устройство, которое работает вне зависимости от скорости автомобиля, но такая турбина стоит приличную сумму.
• Работа компрессора не зависит от оборотов машины, он выдает фиксированную мощь при любой скорости.
• Компрессор является независимым устройством в автомобиле, за счет чего упрощается процесс обслуживания и ремонта. Даже не имея большого опыта, практически каждый автовладелец может самостоятельно почить агрегат.
• Турбина может набирать более высокие обороты, чем компрессор. Но и нагревается она на существенно быстрее, что ставит под удар двигатель. От такой работы он быстро изнашивается.
• Компрессор приводится в действие сразу же после запуска двигателя. Это безусловное преимущество над турбиной, которая без движения транспорта работать не будет. Но вместе с этим, компрессор приводит в действие и весь двигатель. Турбина, напротив, освобождает «сердце» автомобиля от дополнительной нагрузки.
• Компрессоры расходуют больше топлива, чем турбина. И КПД у них намного меньше. То есть турбина в автомобиле работает на полную мощь, не растрачивая бензин.
• Компрессор приводится в действие ремнем, так как он является механическим нагнетателем. Турбина раскручивается выхлопными газами автомобиля, которые крутят две крыльчатки, соединенные между собой валом.
• Если решитесь на покупку компрессора для автомобиля, то знайте, что на рынке его огромный выбор. Турбина же не имеет такого достоинства.
• Наконец, турбина стоит на значительно дороже компрессора. Этот фактор и обуславливает высокую популярность устройства на российском рынке.

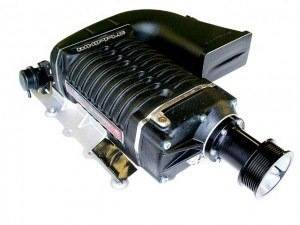

Компрессор

Это механический нагнетатель воздуха, который вешается «рядом с двигателем» не вмешивается в его строение. Сейчас на данный момент есть три типа:

• Роторный
• Винтовой
• Центробежный

Нужно отметить, что компрессоры появились раньше, чем турбины, достаточно долго устанавливались на агрегаты внутреннего сгорания, да и сейчас многие народные тюнеры на ПРИОРЫ, КАЛИНЫ ставят именно их. Плюсов — минусов у них предостаточно, пробежимся быстро.

Плюсы:

• Эффективное нагнетание воздуха, повышение мощности до 10%
• Надежность, очень прочная конструкция иногда ходили весь срок службы автомобиля
• Требуют минимум ухода
• Не вмешиваются в работу и строение двигателя, устанавливается рядом (если можно так выразиться)
• Нет такого эффекта как турбояма
• Не работает при высоких температурах
• Можно установить своими руками
• Не требует масло двигателя для смазки

Минусы

• Нет такой высокой производительности, как у турбины.
• Устаревшая модель, на многих авто снято с производства

Компрессор зачастую устанавливается на ременную передачу от коленвала двигателя, то есть производительность напрямую зависит от оборотов – малые малая производительность, большие – большая, думаю это понятно. Но вот самым большим минусом является то — что максимальные обороты, равняются максимальным оборотам двигателя – а как мы знаем это 7000 – 8000, ну может чуть больше, но это уже исключение из правил. Таким образом, нагнетание воздуха строго ограниченно, как и производительность (конечно применение шестеренок и правильного передаточного числа дает возможность раскрутки до 10 – 12000 оборотов, но это копейки) — ну не выжмешь ты из компрессора столько сколько из турбины, она его «рвет» по всех характеристикам.

Несколько слов о разнице оборотов нагнетателя и турбины

Мы неоднократно упоминали о нечувствительности работы механического нагнетателя к текущим оборотам коленвала. В отличие от компрессора, турбина на оборотах менее 3500 работать не будет. Чтобы создать давление большее атмосферного, частота вращения коленвала должна быть выше указанного порога.

При ускорении автомобиля наибольшая эффективность работы нагнетателя будет достигнута на непродолжительное время, вскоре вернувшись к средним показателям. У турбины всё по-другому: в начале разгона будет ощущаться пресловутая «турбояма», но по мере ускорения мощь двигателя будет возрастать в геометрической прогрессии.

Из этого следует, что если вы предпочитаете езду «с ветерком» на автомобиле с бензиновым мотором, турбина будет наилучшим вариантом. Для дизельного двигателя вариант с механическим компрессором вообще отпадает.

Использование нагнетателя позволяет стабилизировать работу двигателя во всём диапазоне режимов, но прирост мощности будет намного меньшим.

Оставим в стороне вопрос обслуживания нагнетателей – у механического здесь бесспорное преимущество, а сосредоточимся на экономичности и динамике автомобиля. Здесь предпочтение уже на стороне турбированного варианта. Если учесть, что нынешние тенденции со стоимостью горючего отнюдь не оптимистичны, несложно предугадать, что в среднесрочной перспективе покупатели будут отдавать предпочтение не прожорливым внедорожникам, а экономичным машинам среднего класса. Что же касается их невыразительной динамики, то использование турбины позволяет полностью решить эту проблему. И снизить при этом потребление горючего. Но зато расходы на обслуживание, скорее всего, полностью «съедят» такую экономию.

Мы надеемся, что описание разницы между турбиной и компрессором поможет вам принять оптимальное решение в зависимости от ваших целей и финансовых возможностей.

Разница оборотов

Одно важное отличие от остальных это, то что компрессор может работать на низких и минимальных оборотах, а турбина вовсе нет. Как правило, для нее необходимы обороты от 3500 об/мин

для создания давления. Но компрессор не способен экономно расходовать топливо. При разгоне эффективность компрессора будет видна не так долго как хотелось бы. Турбина начинает работать немного позже, так как замечается «яма» при старте, но после небольшого разгона все исчезает.

Итог:
если вы приверженец скорости и у вас бензиновый двигатель – смело ставьте компрессор и радуйтесь жизни, если дизель – то только турбину.

Компрессор призван постоянно подавать смесь для воспламенения

Для турбины необходима установка дополнительного охладителя – интеркулера (см. статью – ” “), так как поток воздуха имеет высокую температуру.

Установка дополнительного радиатора
также приносит сложности в плане поиска места для монтажа. КПД компрессора несколько меньше, чем у турбины.

Сейчас преимущественное большинство владельцев переходят от прожорливых и громоздких авто к миниатюрным и экономичным (см.

Любой атмосферный двигатель можно улучшить – это своего рода аксиома, поднять , а соответственно и производительность. НА данный момент самым лучшим увеличением мощности является установка дополнительного оборудования, такого как турбина или компрессор. С их помощью можно увеличить мощность от 10 до 40%, что очень существенно. Вот только что из них лучше, да и какая в них разница? Почему одни устанавливают одно, а другие — другое? Давайте разбираться …

Статья будет подробная с видео в конце, а также с голосованием, так что читаем – смотрим – участвуем, отдаем свои голоса.

Если честно ребята, то для меня принцип работы этих двух устройств — практически одинаков! «ДА как так» — скажите вы — «ТЫ, что с ума сошел» (и полетели помидоры). Но если откинуть все эмоции то и компрессор и турбина нагнетают воздух в двигатель, просто делают это различными путями, так что задача у них одна – «нагнетать»! А вот методами – категорически различаются.

Турбонаддув и компрессор — отличия

Турбонаддув и компрессор — отличия

Основное различие турбины и компрессора — это принцип работы. Турбина приводится в движение отработанными выхлопными газами, в то время как компрессор раскручивается самим двигателем, от чего его также называют механическим нагнетателем. Именно с особенностями работы и связаны преимущества и недостатки двух устройств, устанавливающихся с целью увеличения производительности силового агрегата.

Более простой по своей конструкции компрессор чаще всего вращается ременным приводом от двигателя. Наиболее распространенные центробежные нагнетатели при помощи крыльчатки прогоняют воздух через свой корпус и отправляют его через впускной коллектор в цилиндры, чем и добавляют двигателю мощности. Главное достоинство такого типа нагнетателя — это постоянная работа, вне зависимости от оборотов мотора. Кроме того среди плюсов можно выделить неприхотливость работы, более низкую стоимость по сравнению с турбиной, относительную легкость монтажа и широкий ассортимент в выборе.

К минусам можно отнести ограниченную мощность и более низкий процент КПД при одновременном увеличении расхода топлива, так как мотор будет тратить дополнительную энергию на привод компрессора. rnrnБолее сложный турбонагнетатель состоит из двух крыльчаток. Первая крыльчатка крутится за счет выхлопных газов и через вал обеспечивает движение второй, которая и всасывает воздух. Основное преимущество данного устройства в том, что оно обладает большим процентом КПД и позволяет значительно увеличить мощность силового агрегата, при этом его расход топлива останется неизменным.

Самый же главный недостаток заключается в наличии так называемого турболага или турбоямы, при котором на низких оборотах работа турбины не ощущается. Связано это с тем, что низкий поток выхлопных газов не способен достаточным образом раскрутить крыльчатку, а потому воздух либо не всасывается, либо всасывается в недостаточном объеме. Дороговизну и сложность конструкции также можно отнести к недостаткам турбонагнетателей. Данная статья опубликована в паблике MOTOR. Если вы видите эту статью в другом сообществе, значит ленивые администраторы других сообществ нагло копируют материал у нас и даже не читают его.Особенности конструкциями турбины также является необходимость использования качественного масла, постоянный контроль его уровня и своевременная замена. После работы, особенно долгой или в режиме повышенных оборотов, турбированный двигатель требует минутного отдыха на холостых оборотах.

В настоящее время автопроизводители научились совмещать компрессоры и турбины в одном двигателе, где их симбиоз позволяет избавиться от эффекта турбоямы.

Кроме того для борьбы с этим недостатком могут использоваться две или более турбины разных размеров (малые работают на низких оборотах, а большие — на высоких) и турбины с изменяемой геометрией.

собрано из соц сетей

материал собирается для себя прошу не критиковать

Что лучше турбина или компрессор?

На самом деле всё зависит от того, какой именно эффект нужен автовладельцу, а это всегда строго индивидуально. Можно подвести следующие итоги.

Турбина. Даёт огромный прирост мощности двигателя, вплоть до 40%. Актуально для ралли-заездов или для поклонников стритрейсинга. Правда, придётся серьёзно потратится, как на покупку самого устройства, так и на его монтаж, настройку и техобслуживание. Плюс нужно мириться с большим расходом масла, туролагом и частыми ремонтами.

Компрессор. Подходит водителям, которым не нужна такое внушительное повышение мощности двигателя. При этом автовладелец не хочет иметь проблем с обслуживанием оборудования, поскольку компрессор используется по принципу «поставил, настроил и забыл» — его срока эксплуатации хватит на весь период пользования машиной. Да и стоимость самого устройства в разы ниже.

Что лучше выбрать?

Однозначного ответа на этот вопрос никто дать не может. Каждый выбирает автомобиль по своим потребностям. Компрессорные ДВС отлично подойдут для тех, кто не хочет вкладывать большие деньги в ремонт авто и при этом нет необходимости в существенном поднятии мощности. Такие машины ходят очень долго без поломок.

Для тех, кто хочет получить от своего автомобиля максимум, однозначно нужно выбирать турбированные двигатели. Они очень производительные. Но стоит понимать, что ресурс у таких ДВС будет меньше. Спустя время однозначно потребуется вмешательство в двигатель или турбину. Также, владея подобным авто, нельзя экономить на горюче-смазочных материалах.

Принцип функционирования компрессора

При использовании методов увеличения мощности силового агрегата за счёт нагнетания в цилиндры большего объёма воздуха первыми начали использоваться не турбокомпрессоры, а механические аналоги, или просто нагнетатели.

Эти агрегаты, в отличие от турбины, в качестве движущей силы используют коленвал, вращение которого передаётся на вал компрессора с использованием ременной/цепной передачи, то есть чисто механически.

Принцип работы нагнетателя основан на увеличении количества подаваемого в камеру сгорания воздуха, что позволяет уплотнить топливовоздушную смесь. Чем больше плотность – тем мощнее будет воспламеняться ТВС, передавая на коленвал большее количество энергии и повышая КПД силового агрегата.

Нужно понимать, что существует оптимальная пропорция горения смеси горючего и воздуха. Для бензина она составляет 14:1, то есть на одну объёмную часть воздуха должно приходиться одна часть топлива. Таким образом, простое увеличение объема воздуха не только нее приведёт к увеличению мощности взрыва смеси, но даже ухудшит его параметры. А значит, нужно корректировать и подачу бензина, что и осуществляется в автомобилях, двигатель которых снабжён механическим компрессором. Причём такая корректировка производится в автоматическом режиме, с учётом работы нагнетателя.

Прибавка мощности при использовании такого метода составляет порядка 45%, а величина крутящего момента в среднем увеличивается на 30%. Это очень хорошие показатели, учитывая, что в данном случае не требуется вмешательство в ГРМ.

Такой механический нагнетатель начинает работать сразу после пуска двигателя, как только на его вал будет подан момент вращения от коленвала от приводного ремня, одетого на ведущую шестерню коленвала и связанного с шестерней компрессора. Ротор нагнетателя начинает засасывать воздух, сжимает его и направляет под давлением во впускной коллектор. Рабочие скорости вращения компрессора – 50000-60000 оборотов/минуту. Этого достаточно, чтобы увеличить количество подаваемого в цилиндры воздуха на 50%.

Но есть одна проблема: при сжатии воздуха его температура поднимается пропорционально плотности, а это приводит к тому, что при поджоге смеси свечой зажигания она не сможет отдать всю свою энергию. Так что попутно с увеличением количества горючего для сохранения «золотой» пропорции необходимо решать ещё одну задачу: охлаждать смесь. Для этого в составе механического компрессора предусмотрено наличие интеркулера.

Механизм охлаждение может быть реализован несколькими способами: с использованием охлаждающей жидкости или посредством холодного воздуха, набегающего на автомобиль.

Так что схематически разница между компрессором и турбиной минимальна, а вот конструкционно – очень даже существенна.

Компрессор

Это устройство нагнетания воздуха механического типа, оно появилось раньше турбин, но до сих пор используется как производителями автомобилей, так и тюнинговыми автосервисами. Компрессор монтируется, можно сказать, «рядом с мотором» и напрямую не вмешивается в его конструкцию.

Существует три типа компрессоров: центробежный, роторный и винтовой. Основное отличие между ними заключается в способе сжатия воздуха и его подаче на впуск двигателя.

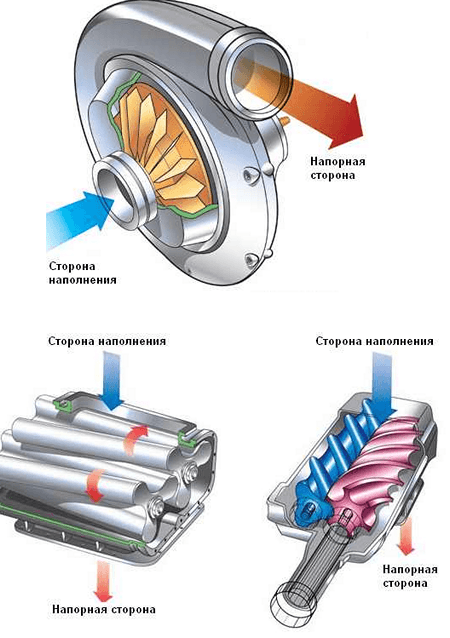

Принцип работы центробежного, роторного и винтового компрессора

Центробежный компрессор — это крыльчатка, которая вращается с большой скоростью и нагнетает воздух в корпус компрессора. Скорость вращения может достигать 50-60 тысяч оборотов в минуту. При этом воздух, который попадает в центральную часть крыльчатки, смещается к ее краю под действием центробежной силы. В результате воздух выходит из крыльчатки с высокой скоростью, но под низким давлением. Дальше, для повышения давления воздуха используется диффузор, который состоит из расположенных вокруг крыльчатки лопаток. Эти лопатки преобразуют быстрый поток воздуха с низким давлением в медленный поток воздуха, но большим давлением. Данный тип компрессора является самым распространенным и самым эффективным.

Роторный компрессор состоит из двух кулачковых валов, которые вращаются и нагнетают воздух во впускной коллектор. Роторные компрессоры, отличаются большими размерами и располагаются непосредственно над двигателем.

Винтовой компрессор состоит из двух роторов, похожих на набор червячных передач. В результате их движения воздух оказывается между лопастями, таким образом он сжимается и подается на впуск двигателя. Винтовой ротор требует высокой точности при производстве, поэтому он достаточно дорогой.

Какой бы не была конструкция компрессора, он всегда навешивается на ременную передачу коленчатого вала, а значит для сжатия воздуха он использует энергию самого двигателя.

Плюсы компрессора:

Минусы компрессора:

Зачем нужен компрессор

Для того, чтобы сжимать и транспортировать воздух и различные газы, применяется компрессор. Он приводится в действие двигателем. В соответствии со спецификой создания высокого давления и особенностями конструкции компрессоры могут быть динамическими и объемными. В первых происходит сжатие газообразного вещества за счет механической энергии на их валу. Установленные на нем лопатки гонят газ в определенном направлении и сжимают его. Компрессоры, работающие по динамическому принципу, бывают осевыми и центробежными. Это зависит от типа рабочего колеса и направления потока.

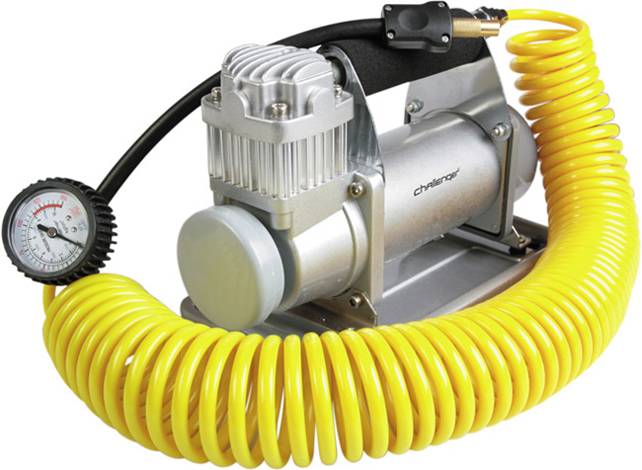

Компрессор автомобильный

В турбокомпрессорах газ сжимается вследствие неподвижной и вращающейся решетками областей. Объемные компрессоры так называются потому, что во время работы в них меняется объем камеры, в которой сжимается газ. Это самый распространенный тип компрессоров. Основными среди них являются те, в которых происходит процесс сжатия за счет работы поршня в цилиндре, а также машины, в которых сжимающий элемент вращается. Их еще называют роторными.

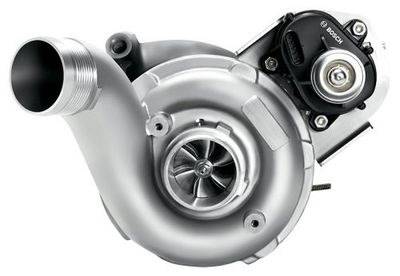

Турбокомпрессор

Компрессоры могут иметь общее назначение или применяться в конкретных производствах. Они широко используются в химической промышленности, газотранспортных системах, в строительстве, транспорте, пищевой промышленности и других отраслях. Без компрессоров не обходятся холодильные установки. Компрессоры сжимают воздух для работы различных инструментов и установок в промышленности, сервисных службах и на стройках, для обеспечения работы. Сжимают кислород, азот, хлор и другие газы для различных нужд.

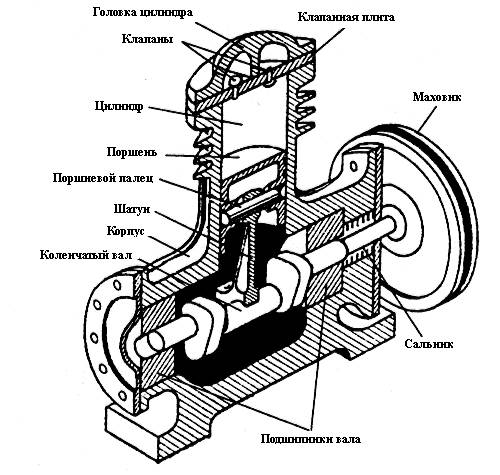

Устройство поршневого компрессора

В действие они могут приводиться двигателями внутреннего сгорания и электрическими, газовыми и паровыми турбинами.  Для использования в местах, где отсутствует электричество, обычно применяют дизельные компрессорные установки.

Компрессоры во время работы нагреваются и требуют охлаждения, которое бывает жидкостным или воздушным. Они могут работать стационарно или быть мобильными и портативными.

Некоторые компрессоры могут создавать не только давление и разрежение. Показателями производительности компрессоров является обычно кубометр (тысячи, миллионы кубометров) газа в единицу времени. Они зависимости от назначения, могут создавать малое, среднее, высокое и сверхвысокое давление.

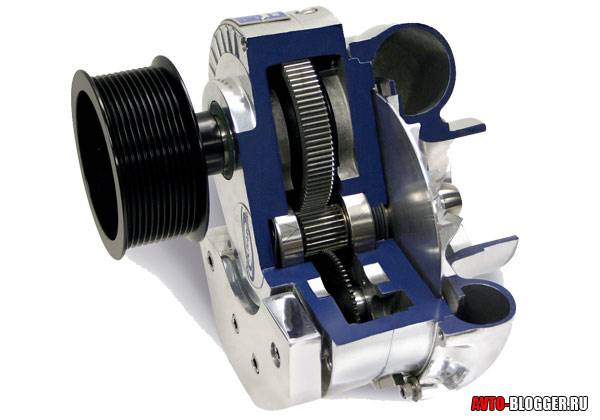

Технические отличия центробежного нагнетателя от турбины

Центробежный нагнетатель очень похож на турбокомпрессор, если посмотреть на него со стороны такого технического элемента, как диффузор компрессора. В простонародье его называют «улиткой» за схожий внешний вид, и это не случайно.

Как в турбине, он использует крыльчатку для сжатия воздуха, поступающего извне, и принудительно направляет его в цилиндры двигателя. Главное конструктивное отличие, как вы уже догадались, заключается в отказе от использования выхлопных газов для раскручивания крыльчатки – центробежный нагнетатель вместо этого использует шкив, приводимый в движение двигателем механически. Поэтому он относится к типу приводных нагнетателей.
