Чем отличается контактор от пускателя

Характеристики и виды пускателей по характеристикам

Перед тем, как выбрать контактор, нужно определиться с нагрузкой, и выбор делать исходя прежде всего мощности нагрузки. Параметры контакторов можно уточнить на сайтах производителей или у торгующих организаций, а здесь мы приведем и рассмотрим самые важные. Основные параметры (ток, мощность нагрузки) обычно указывают на корпусе пускателя.

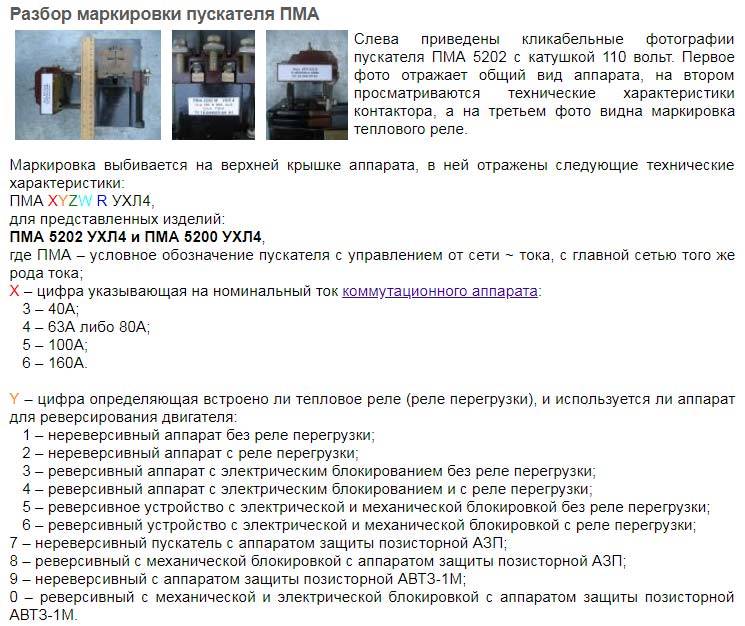

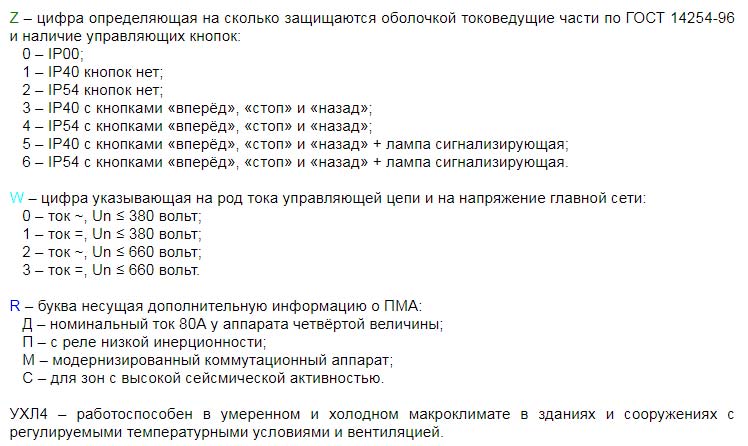

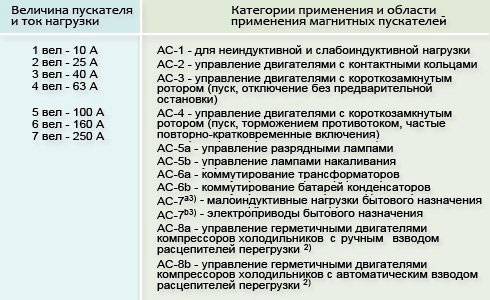

Величина (условный габарит) пускателя (контактора)

Самый главный параметр, величина характеризует условно мощность и габариты пускателя. Существуют такие величины пускателей:

нулевая величина – на максимальный ток до 6 А (через каждый рабочий контакт)
первая – на максимальный ток до 9 – 18 А (в зависимости от исполнения контактов)
пускатель 2 величины
– до 25 – 32 А
пускатель 3 величины
– до 40 – 50 А
пускатель 4 величины
– до 65 – 95 А
пускатель 5 величины
– до 100 – 160 А
шестая величина – от 160 А и выше

Имеется ввиду ток по категории применения АС-3 (для индуктивной нагрузки), для категории АС-1 (резистивная или малоиндуктивная нагрузка – например, ТЭНы) максимальный ток для того же пускателя будет в полтора – два раза выше. От величины пускателя зависит, какую мощность он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка).

1 – до 2,2 – 7,5 кВт
2 – до 11 – 15 кВт
3 – до 18 – 22 кВт
4 – до 30 – 45 кВт

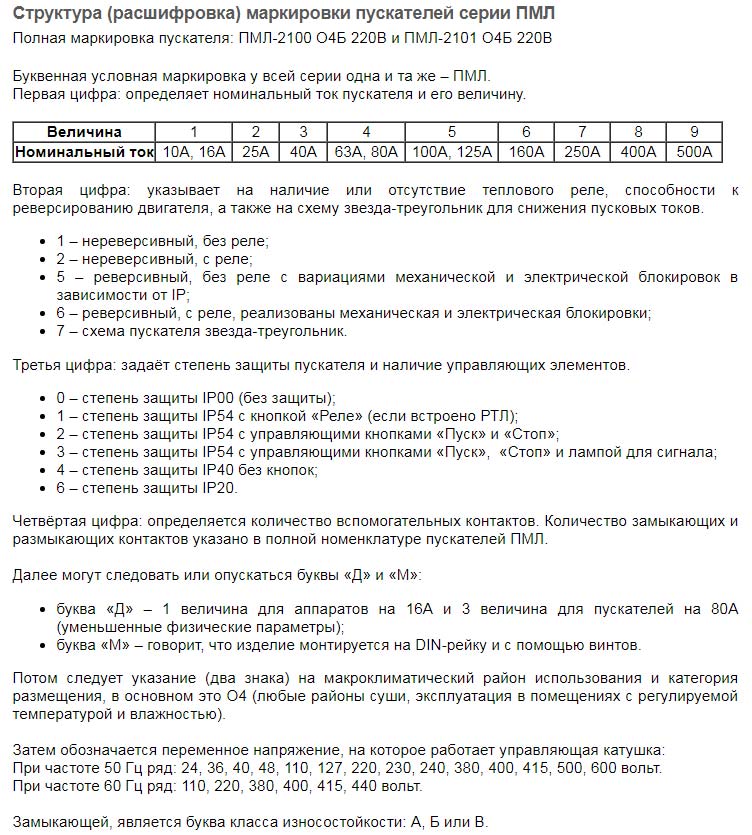

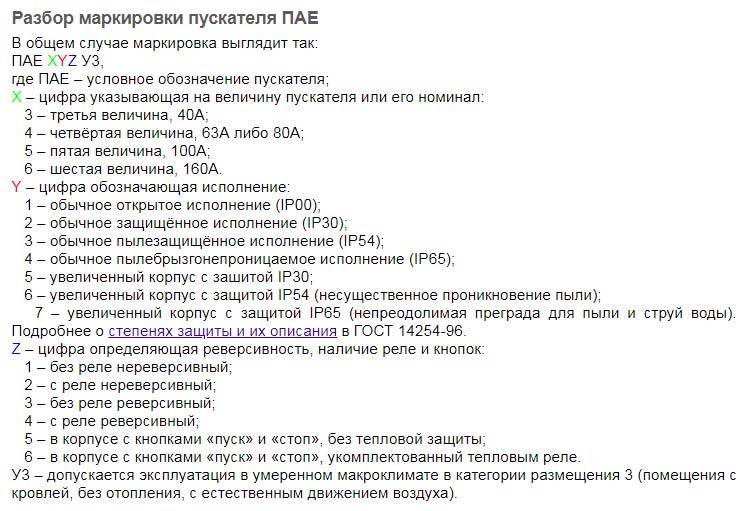

Сразу надо сказать, что эта мощность – действительно максимальная, реально надо смотреть на величину тока конкретного пускателя (как правило, вторая и третья цифра в названии). Величина пускателя указывается в названии первой цифрой. При превышении тока или токе, близком к максимальному, количество срабатываний (надежность) резко уменьшается, поэтому пускатель надо выбирать с запасом по мощности.

Количество контактов (полюсов)

В основном выпускаются контакторы с тремя рабочими контактами (для коммутации) и одним дополнительным. Дополнительный, или блокировочный контакт нужен для блокировки, или “самопитания”, чтобы зафиксировать контактор во включенном состоянии при использовании стандартной схемы включения. Дополнительные контакты бывают нормально разомкнутые (чаще всего используются) и нормально замкнутые.

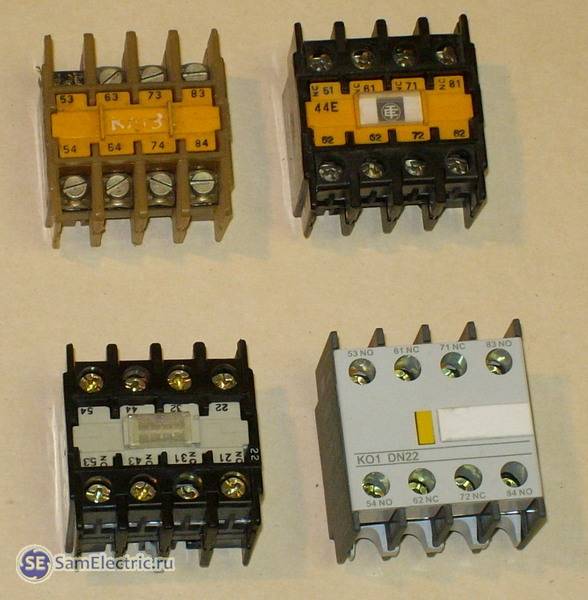

Для увеличения количества дополнительных контактов используют контактные приставки, применение которых существенно расширяет круг схемотехнических решений. В СССР такие дополнительные приставки назывались ПКИ, сейчас в продаже есть и другие модели, но суть одна.

Дополнительные контактные приставки ПКИ, и др.

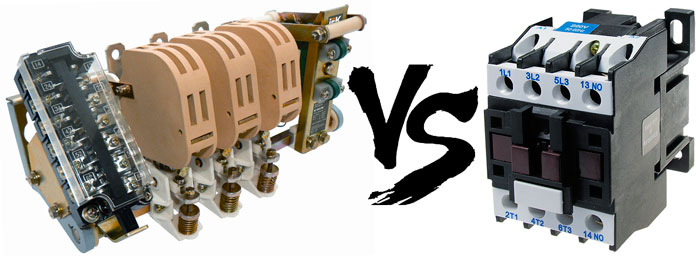

Чем отличается контактор от пускателя?

Не только специалисты с высшим профильным образованием, но и наладчики оборудования с внушительным опытом практической работы довольно редко понимают, чем в принципе контактор переменного тока отличается от электромагнитного пускателя. Разобраться в этом вопросе можно и самостоятельно.

Что между пускателем и контактором общего? Они оба используются для коммутации силовых цепей, с их помощью запускаются электрические двигатели переменного тока, а для реостатного пуска — вводятся/выводятся ступени сопротивления.

Помимо силовых контактов у пускателя и у контактора в составе есть как минимум 1 пара управляющих контактов – нормально замкнутая или нормально разомкнутая. Это делай данные устройства похожими. Но имеются и серьезные отличия.

Электромагнитные пускатели в прайсах многих торгующих компаний значатся под названием «контакторы переменного тока малогабаритные». Возможно, в этом и состоит главное отличие этих устройств — пускатель компактный? В самом деле, при идентичной номинальной токовой нагрузке габаритные размеры пускателя и контактора отличаются с первого взгляда.

Контактор 3-полюсной на 100 ампер обладает вполне внушительными размерами, а габариты 100-амперного пускателя на порядок меньше. При этом контакторы для слабых токов (порядка 10 ампер) даже не производят. Цепи со слабым током коммутируются только при помощи пускателей, и размеры у них минимальные. Так что одним из важных отличий пускателей от контакторов действительно являются их габариты.

Но они отличаются и по своим конструктивным особенностям. У контакторов не предусмотрено наличия собственного корпуса, поэтому их устанавливают непременно в специально оборудованных и почти герметично запираемых помещениях, где полностью исключено воздействие влаги из атмосферы (или любых других источников) и доступ посторонних людей. В состав контактора входят оборудованные камерами для гашения электрической дуги специальные пары силовых контактов повышенной мощности.

Пластиковый корпус пускателей защищает их силовые контакты, но они не имеют особых объемных камер, предназначенных для гашения электрической дуги. Поэтому пускатели в электроцепи с высокой мощностью и частыми коммутациями устанавливать не рекомендуется, поскольку их контакты практически ничем не защищены от электродуги, которая возникает во многих случаях.

Но если пускатель дополнительно оборудовать герметичным металлическим кожухом, он становится способным обеспечить надежную защиту оборудования гораздо большей степени. И монтировать его можно даже вне помещения, на открытом воздухе, а с контактором такого делать нельзя ни в коем случае.

Назначение — еще одно отличие между пускателем и контактором переменного тока. Пускатели предназначены, в первую очередь, для запуска 3-фазных асинхронных двигателей переменного тока. Хотя используют их для контроля подачи питания на мощные светильники разных конструкций, электромагнитные катушки, обогреватели и остальные электроприборы.

Каждый из пускателей обладает 3 парами силовых контактов, а управляющие контакты в нем служат для удержания его во включенном состоянии, а также для монтажа сложных управляющих цепей, в которых необходим, к примеру, реверсивный пуск.

Предназначение контактора — коммутация практически любых цепей переменного тока, вследствие чего в них устанавливается разное количество пар силовых контактов — обычно от 2 до 4 полюсов.

Таким образом, коммутационные электромагнитные силовые устройства переменного тока на пускатели и контакторы подразделяются по 3 вышеперечисленным различиям.

Разница между контакторами и магнитными пускателями

Контактор и магнитный пускатель – это схожие по конструкции и функциям электрические устройства. Рассмотрим различия между контакторами и магнитными пускателями. Контакторы и магнитные пускатели – это электрические коммутационные устройства, используемые в электрических сетях постоянного и переменного тока. Оба коммутационных устройства состоят из электромагнитной катушки, нескольких пар силовых и управляющих контактов.

Так в чем же разница между пускателем и контактором с точки зрения функции?

Магнитные пускатели обычно используются в цепях управления двигателями переменного тока и электрооборудованием, которые предназначены для редкого запуска, остановки и реверса. Эти аппараты также используются в слаботочных цепях. Применение контакторов шире, они используются для коммутации различных типов силового оборудования, включая двигатели переменного и постоянного тока, с частыми пусками, реверсами и остановками. Контакторы не используются в установках малой мощности.

В чем разница между контактором и магнитным контактором?

Силовая часть контактора рассчитана на большие токи. Эти устройства имеют камеры для гашения электрической дуги, неизбежной при коммутации в силовых цепях мощных устройств. Камеры защищают силовые контакты от выгорания и уменьшают время переходных процессов. Контакторы имеют открытую бескорпусную конструкцию и монтируются в силовые панели. Габариты и вес контактора значительно больше, чем у магнитного пускателя того же напряжения и номинальной мощности. Магнитные пускатели изготавливаются в корпусах с различной степенью защиты от влаги и пыли и могут устанавливаться вне щитов и шкафов. Эти типы аппаратов не имеют дугогасительных камер.

Управляющие катушки чаще всего выходят из строя по следующим причинам:

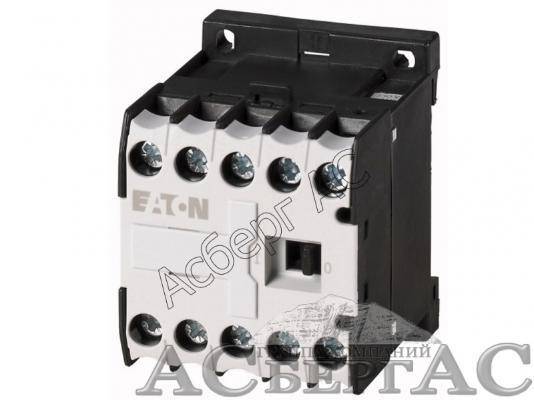

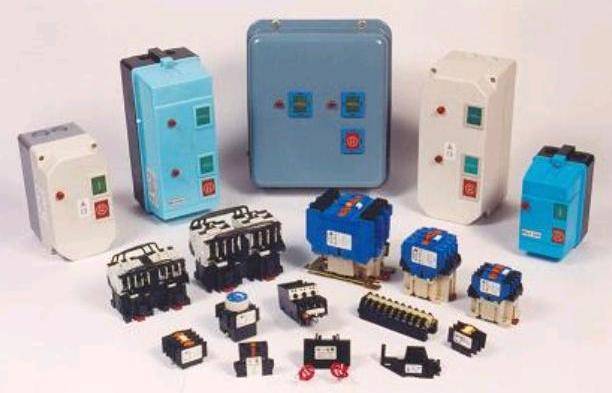

Контакторы (пускатели) электромагнитные

Следует внести немного порядка в терминологию. Часто путают пускатели
и контакторы
. Для некоторых это одно и то же, а некоторые говорят, что контактор – это просто большой мощный пускатель. Но насколько мощный – никто толком объяснить не может…

Раньше, во времена СССР, так оно и было. Теперь пускатели, которые выпускались или разрабатывались в те времена, так и называют пускателями (например, ПМЛ, который выпускается до сих пор на Украине), а новые и зарубежные модели называют контакторами.

Одни и те же устройства электрики называют пускателями, а продавцы – контакторами. Честно говоря, и мне привычней говорить именно пускатели.

В чем разница между пускателем и контактором согласно ГОСТу и нормативным документам.

Даже среди профессиональных электриков часто возникают острые споры о том, какие коммутационные аппараты следует считать пускателями, а какие – контакторами.

Без специальных знаний и те, и другие просто называются стартерами. А как же средний потребитель, который может столкнуться с этими устройствами всего несколько раз в жизни.

Некоторые люди ошибочно смотрят сначала на дугогасительные камеры, думая, что раз они там есть, то перед ними находится контактор.

По-видимому, они необходимы для гашения токов силой от 5 магнитуд и выше. Пятое значение – это ток, равный I=100A.

В этом случае пускатель предназначен только для малых токов (до 100А).

Сторонники этой классификации даже придумали свою собственную градацию:

реле – для малых токов

стартеры – для средних токов

Контакторы для больших токов

Все это, конечно, не соответствует действительности. Скорее всего, вина за эту путаницу лежит на одном довольно популярном бренде – PML.

Эти модели имеют пускатели номиналом от 10 до 100 А и контакторы от 10 до 800 А. Отсюда и путаница.

По-видимому, если ток устройства превышает 100 А, то это контактор. На некоторых упаковках есть даже, казалось бы, противоречивые надписи. На одной стороне написано:

ПМ – магнитный кардиостимулятор

И с другой стороны:

Контактор

На что вы можете положиться и что говорят по этому поводу нормативные акты и документация? Чтобы понять это, сначала найдите определение этих устройств и посмотрите, в чем их различия.

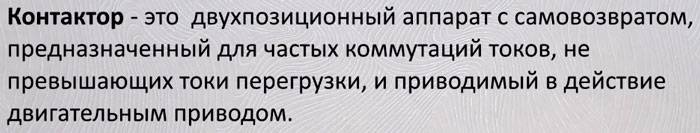

Вот что содержится в действующем в настоящее время ГОСТ 17703-72 “Аппараты электрические коммутационные. Основные понятия”.

Здесь пружина используется в качестве самосбрасывающего устройства. Возможность частых коммутационных токов обеспечивается самой конструкцией.

Некоторое сомнение вызывает последнее предложение – “приводимый в действие моторным приводом”. Какой компонент считается моторным приводом?

Чтобы прояснить это, мы снова обратимся к ГОСТу и найдем соответствующее определение.

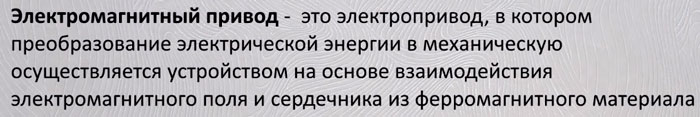

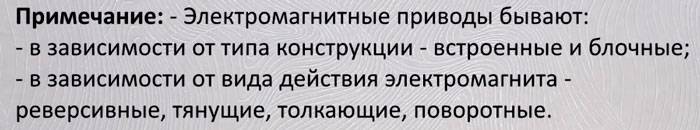

Можно ли считать, что контактор имеет магнитный привод? Что означает следующий ГОСТ 24856-2014 “Арматура трубопроводная. Термины и определения”.

Как видите, это именно то, что нужно. В нашем случае подвижные контакты приводятся в действие магнитным полем катушки.

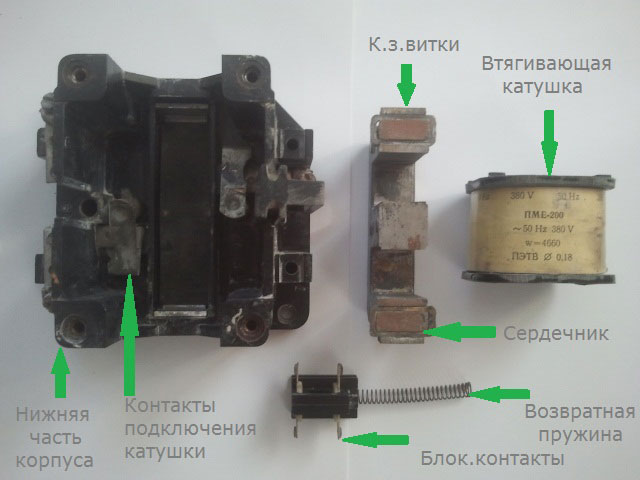

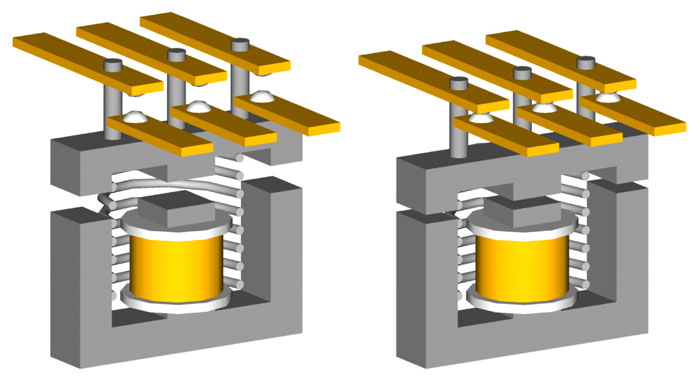

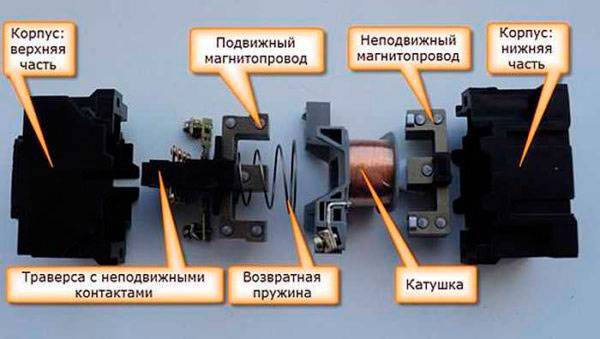

Принцип работы контакторов – при подаче напряжения часть сердечника втягивается, и неподвижные контакты замыкаются с подвижными.

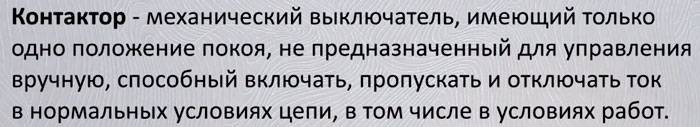

Однако, помимо приведенных выше определений контактора, существует еще несколько определений. Например, СТО 173330282.27.010.001-2008 “Электроэнергетика. Термины и определения” содержит более упрощенную формулировку:

А вот что говорит ГОСТ 60309-4-2013 “Вилки, розетки и соединители промышленные”.

Смысл во всех этих транскрипциях имен один и тот же, и глобальных различий нет.

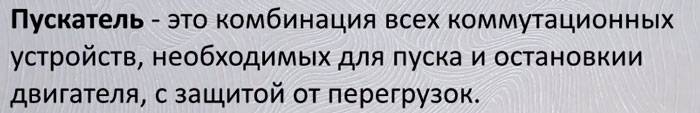

Теперь давайте рассмотрим определение стартера.

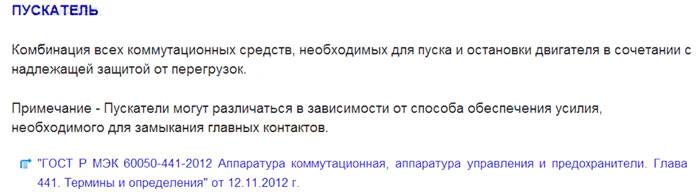

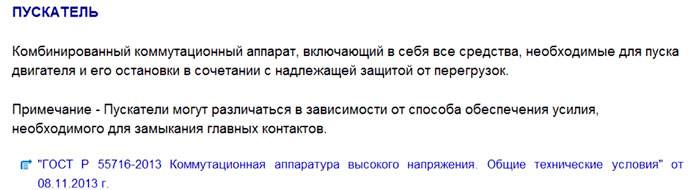

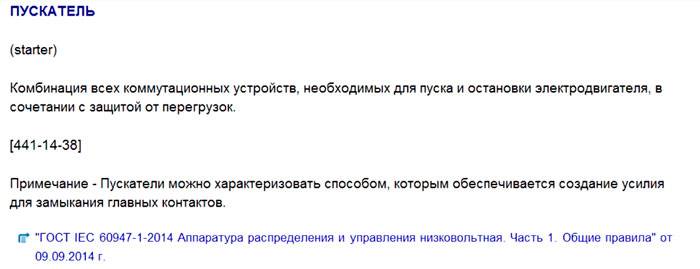

В этом нам поможет разобраться ГОСТ 500030.4.4-2012 “Аппаратура низковольтная распределительная и управления”.

Самое важное, что вы должны понять из этого определения:

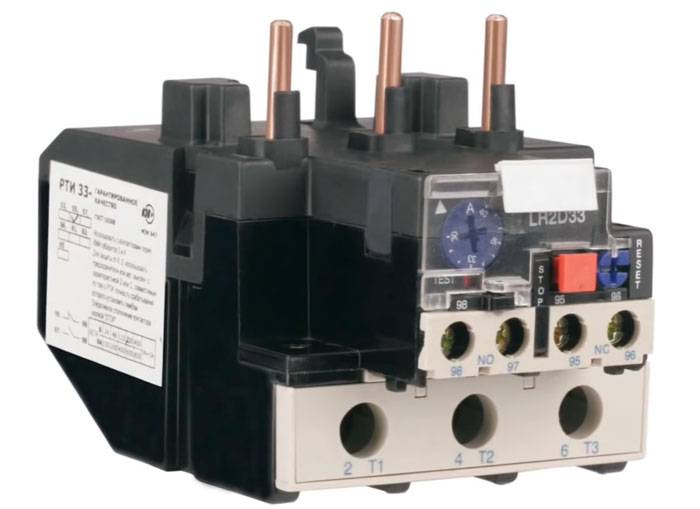

Например, он может иметь тепловое реле в качестве защиты от перегрузки.

Когда он удален, стартер становится контактором. А пускатели могут иметь встроенную защиту от обрыва фазы, падения напряжения и т.д.

Все это превращает обычный контактор в пускатель.

Отсюда вытекает основной принцип того, как отличить контактор от пускателя:

Контактор – это ОДИН двухпозиционный коммутационный аппарат.

Пускатель представляет собой набор коммутационных устройств

Таким образом, предназначение устройства ясно из самого названия “стартер” – от слова “стартер”, означающего двигатель. Контактор происходит от слова “контакт”, что означает простое переключение, подключение и отключение цепи (без ее защиты).

Никакая другая произвольная интерпретация не имеет нормативной силы. Чем чаще вы будете ссылаться на документы, а не на “электриков с опытом”, тем проще будет донести свою точку зрения, и, что самое главное, вы всегда сможете убедительно доказать свою правоту.

Еще одно различие между пускателем и контактором заключается в том, что только первые выпускаются в слаботочном исполнении. Эта специфика является одним из обстоятельств, обеспечивающих популярность стартеров и их широкое присутствие на рынке в этом классе оборудования. Контакторы не следует устанавливать в слаботочных цепях.

Отличия реле от контактора

Реле от контактора отличаются лишь конструкцией и назначением, и разница иногда между ними слабо различима.

Как правило,

Реле не имеет дугогасительных камер.
Реле заключено в герметичный корпус.
Реле рассчитано на слабый ток и чисто активную нагрузку.
Реле имеет переключающие контакты, а значит нормально разомкнутые и замкнутые.
Реле не рассчитано на подключение реактивной трехфазной нагрузки.
Реле может иметь от 1 до 6 равнозначных контактов, а контактор обязательно имеет 3 силовых и (как опция) 1-2 слаботочных контакта.
Реле не имеет дополнительных функций и контактов, а контактор может быть дополнен приставками различной установки и назначения.
Реле устанавливается на панель, и легко может быть заменено лишь с помощью рук. Для того, чтобы заменить контактор, нужно обесточивать оборудование и использовать отвертку.

Разница между контактором и пускателем

В промышленном, коммерческом и гражданском строительстве контакторы и пускатели решают все задачи, связанные с запуском и остановкой дистанционно управляемых двигателей. Эти устройства используются там, где требуется частый запуск или переключение электрооборудования с большими токами нагрузки. Давайте рассмотрим, что это за устройства и чем они отличаются друг от друга.

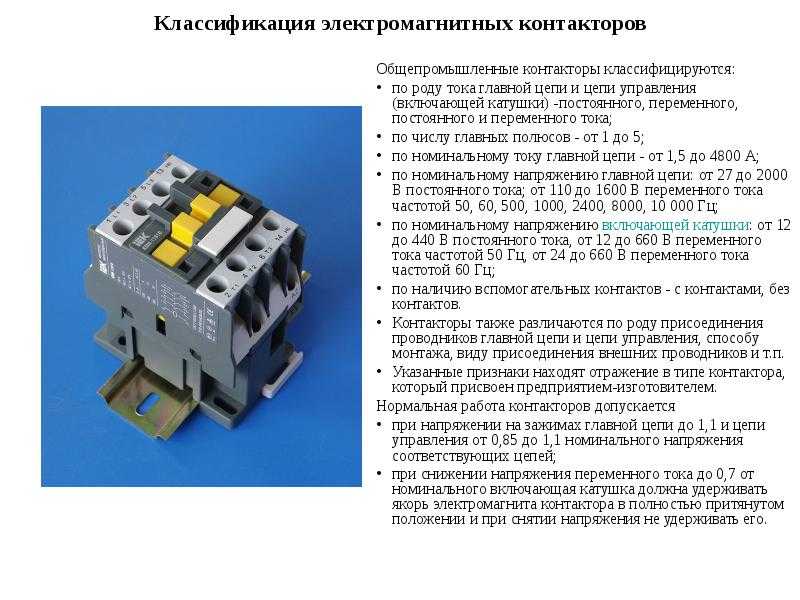

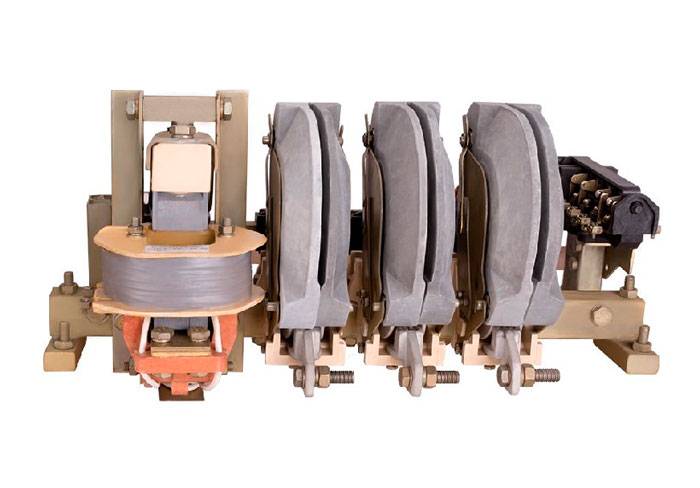

Контактор – Контактор – это исполнительное устройство, состоящее из блока быстродействующих переключателей (т.е. групп контактов). Он может быть отдельным устройством или частью другого оборудования.

Контактор – это коммутационный аппарат с дистанционным управлением, предназначенный для частой коммутации электрических цепей в номинальных (нормальных) условиях эксплуатации. Соединение или размыкание контактов обычно осуществляется с помощью электромагнитного привода.

По сравнению с электромагнитными реле, которые выполняют более или менее ту же функцию, контакторы отличаются тем, что разрывают электрические цепи в нескольких точках одновременно, тогда как электромагнитные реле обычно разрывают цепь только в одной точке.

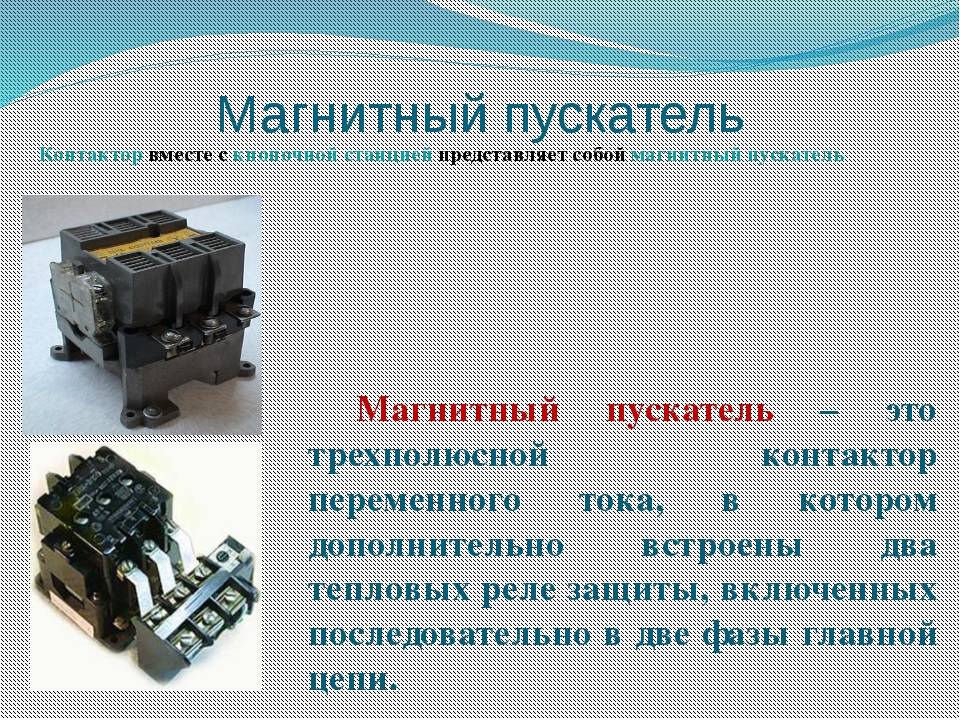

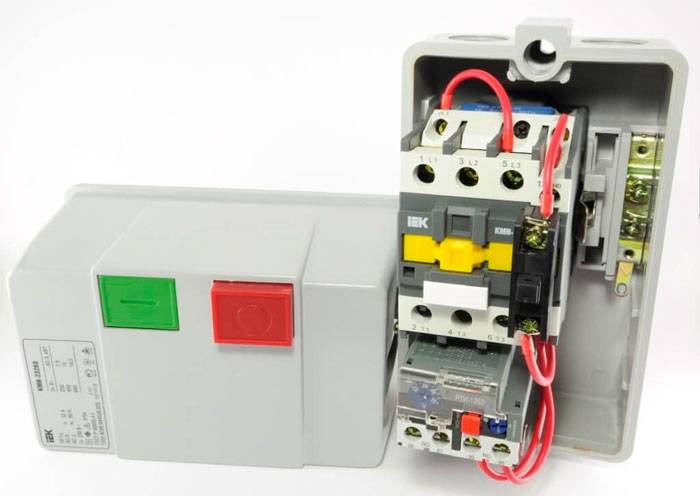

Стартер (магнитный) – это модифицированный контактор с дополнительным оборудованием (обычно тепловым реле, предохранителями, дополнительной группой контактов или автоматическим выключателем для запуска электродвигателя).

Сравнение

Контакторы бывают трех типов: переменного тока, постоянного тока и иногда постоянного/переменного тока.

Устройства постоянного тока используются для включения и отключения потребителей энергии в электрических цепях постоянного тока; в реклоузерах, в приводах высоковольтных выключателей. Эти устройства (одно- и двухполюсные) предназначены для работы при напряжении от 22 до 440 В и токах до 630 А.

MK 2-20B-U3 63A контактор постоянного тока

Аппараты переменного тока используются для коммутации пусковых резисторов, нагревательных приборов, управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором, запуска трехфазных трансформаторов, торможения электромагнитов и т.д. Источники питания переменного тока предназначены для коммутации цепей переменного тока.

Магнитные пускатели обычно используются для дистанционного управления асинхронными трехфазными электродвигателями с короткозамкнутым ротором.

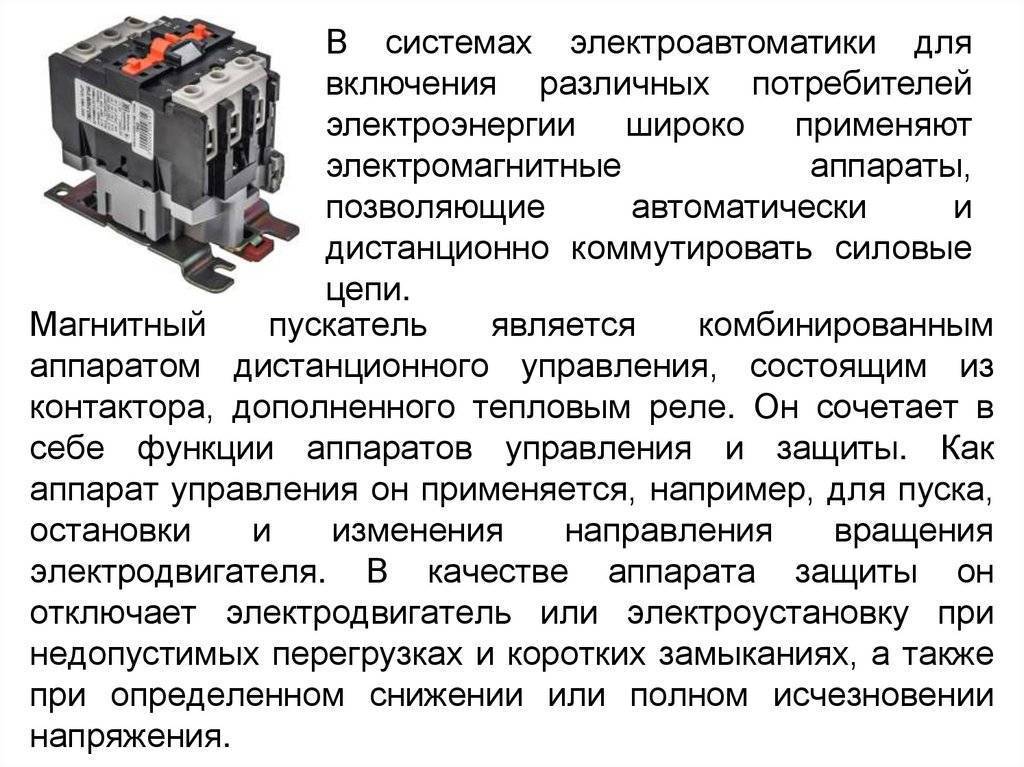

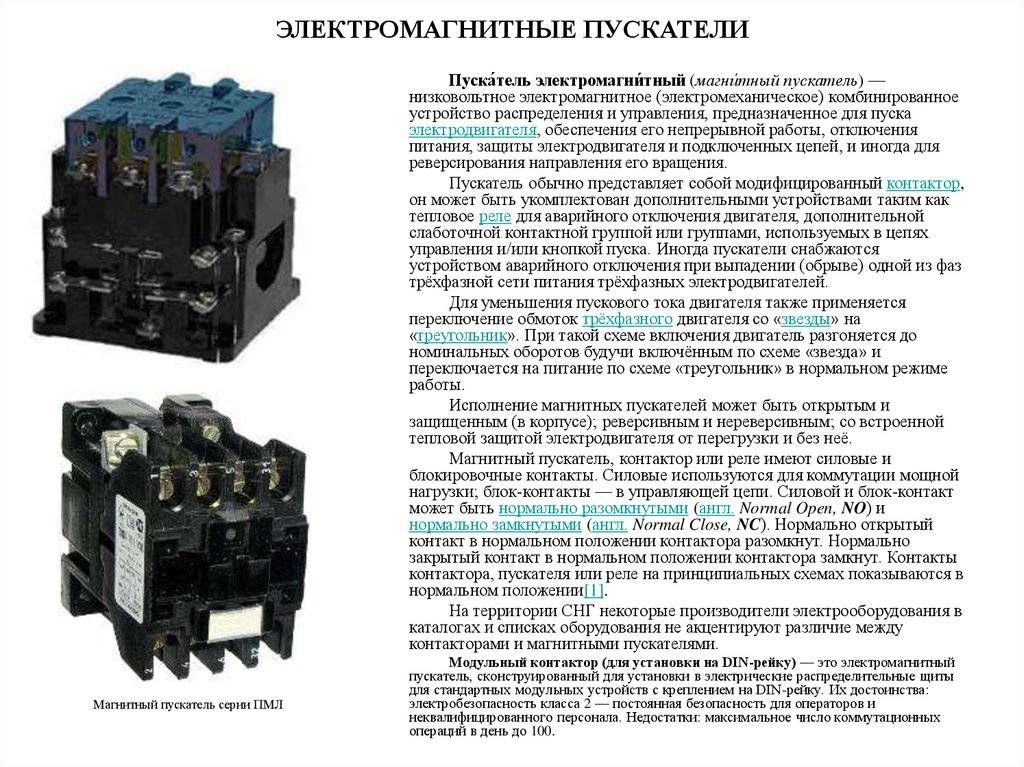

Электромагнитный пускатель – это комбинированное электромеханическое устройство управления и распределения, предназначенное для пуска и разгона двигателя до номинальной скорости, а также для обеспечения бесперебойной работы, защиты подключенных цепей и двигателя от рабочих перегрузок и отключения питания.

Магнитные пускатели, оснащенные ограничителями перенапряжения, используются в системах управления с применением микропроцессорной техники. Пускатели работают при переменном напряжении от 24 до 660 В и частоте от 50 до 60 Гц или при постоянном напряжении от 34 до 440 В.

Читайте далее:

Контакторы и пускатели. Технические данные.
Контакторы и пускатели. Проектирование, выбор, электрические схемы контакторов и пускателей.
Зачем нужен контактор – советы электрика – Electro Genius.
Магнитный кардиостимулятор – это магнитный пускатель. Что такое магнитный пускатель?.
Релейно-контактные системы управления – ЭЛЕКТРИЧЕСКИЙ ПРИВОД.
Шаговые двигатели: свойства и практические схемы управления. Часть 2.
Тепловое реле.

Принцип работы

В отличие от коммутационных контактных агрегатов, контакторы могут проводить токи лишь номинально, поскольку они не предназначаются для отключения цепи (как пример: короткого замыкания).

При помощи дополнительной цепи тока осуществляется управление устройством, проходящего по индуктивной катушке с напряжением от 24 до 220-380 вольт. С целью увеличения безопасности при эксплуатации изделия, общая величина тока должна быть несколько ниже уровня рабочего тока в проходящих цепях. Контактор не обладает механическим ресурсом для сдерживания контактов в активном положении, поэтому при отсутствии направляющего потока напряжения на индуктивной катушке, он размыкает цепь. Для сдерживания цепи в активном положении применяется система «автоподхвата» с применением двух открытых контактов (пример: использование программируемого логического контроллера).

Схема контактора

до 650-660 В

Отличия контакторов от магнитных пускателей

Габариты, конструктивные особенности и защищенность

В состав контактора входит пара силовых контактов и объемные камеры для дугового гашения, что делает это устройство достаточно тяжелым и большим. По этим причинам, он не оборудуется корпусом, что делает его опасным для посторонних лиц и незащищенным от влаги. Поэтому, они монтируются в специальных местах, коими являются специализированные щиты или электрические шкафы. Имеют от 1 до 5 полюсов.

Магнитный пускатель, в отличие от контактора, имеет пластиковый корпус и трех – парные силовые провода, не имеет камер для дугового гашения. Корпус делает его безопасным и защищенным от влаги и позволяет использовать пускатели, даже под открытым небом, но отсутствие камер защиты от дуговых зарядов, не позволяет его использование в цепях с высокими мощностями и множественными коммутациями.

Производственный фактор

Важно знать, что слаботочные контакторы не выпускаются, а значит в слаботочных цепях, возможно, устанавливать только магнитные пускатели. Именно это обстоятельство, позволяет пускателям держаться на плаву в рыночном сегменте данной сферы

Назначение устройств

Несмотря на то, что пускатели отлично подходят для большинства электрических приборов, основным его назначением, являются трехфазные двигатели переменного тока. Пускатель выполняет функцию их запуска и отключения, а также предотвращает непроизвольный пуск. В принципе, пускатель обладает достаточно узконаправленной значимостью. Используются в сетях с напряжением до 380 В.

Контактор, в свою очередь, коммутирует, абсолютно все виды электрических цепей и применяется в конструкции сложносоставных схем, что делает его, практически универсальным. Мощные электродвигатели, цепи компенсации реактивной мощности и иные области электротехники, где присутствуют частые запуски и большие нагрузки, вот основные сферы применения контакторов. Используются в сетях с напряжением до 660 В.

Выводы сайт

Контактор может быть самостоятельным устройством или входить в состав другого оборудования.
Контактор – аппарат, в котором подвижные контакты расположены на вращающемся валу. В процессе вращения подвижные контакты замыкаются с неподвижными, в результате чего происходит запуск электродвигателя. У пускателя магнитного подвижные контакты производят возвратно-поступательные движения.
Контактор – быстродействующая контактная группа, рассчитанная на многократные переключения в течение определенного временного промежутка и управляемая внешним источником.
Пускатель — самостоятельный механизм, оснащенный дополнительным оборудованием: тепловыми реле, автоматом для пуска двигателя или дополнительной группой контактов, а также плавкими предохранителями.
Магнитный пускатель кроме простого включения/выключения, выполняет переключение направлений вращения ротора электрического двигателя, изменяя последовательность фаз, для этого он доукомплектовывается дополнительными контакторами.
Контакторы, по сравнению с пускателями, могут коммутировать огромные токи.

Пускатели применяют для подключения мощной нагрузки – электродвигателей, ТЭНов, мощных ламп, и др. Область применения – там, где реле уже не справляются, а полупроводниковые силовые элементы либо малы по току, либо дороги.
