Разница между IDE и SATA

Мультикомбайны

Одни из самых функциональных устройств. Главное отличие от предыдущих — небольшие размеры и возможность автономной работы благодаря наличию встроенного Li-Ion/Li-Pol аккумулятора. Как правило, мультикомбайны рассчитаны на установку одного накопителя формата 2.5″ (HDD или SSD) и позволяют получить доступ к нему посредством проводного соединения через USB или Ethernet, либо через беспроводной Wi-Fi. Очень удобно тем, кто постоянно путешествует или находится в командировках.

Для организации сетевого доступа в мультикомбайн встроен роутер, который при подключении интернет-кабеля RJ-45 (Ethernet) может раздавать интернет близлежащим устройствам, то есть может работать в качестве точки доступа. Для просмотра содержимого диска достаточно активировать сеть Wi-Fi на устройстве и подключиться к ней с любого гаджета, будь то смартфон, планшет или нетбук. После этого через стандартный диспетчер можно просматривать файлы и папки. В случае необходимости мультикомбайн можно использовать в качестве внешнего аккумулятора для заряда севших устройств или гаджетов через предусмотренный USB-выход и универсальный кабель.

Источник

Интерфейсы жёсткого диска SATA І (2,3) и IDE. Какой выбрать?

При покупке жёсткого диска могут возникнуть различные неясности, относительно каких-либо параметров. Довольно часто пользователи путаются в интерфейсах жёстких дисков, хотя основных интерфейсов, по сути, всего лишь два – IDE и SATA.

В данной статье мы постараемся основательно разобраться с этим немаловажным параметром, а также подробно рассмотрим каждый из наиболее популярных интерфейсов. Также, не оставим без внимания морально и физически устаревший, на текущий 2014 год, интерфейс IDE, дабы похоронить его окончательно.

Итак, для начала нужно разобраться с понятием интерфейса, именно в контексте жестких дисков. Интерфейс – это средство взаимодействия, в случае HDD, состоящее из сигнальных линий, контроллера интерфейса и специального протокола (набора правил). Как известно один конец кабеля интерфейса (будь-то IDE или SATA), мы вставляем в разъем на HDD, а другой конец – в разъём на материнской плате.

Теперь давайте пройдёмся по каждому из наиболее популярных интерфейсов, но начнём с более старого, который уже достаточно давно вышел из массового потребления, но всё ещё присутствует в ряде устаревших систем.

Интерфейс IDE (ATA)

IDE — Integrated Drive Electronics (электроника, которая встроена в привод). Его ещё называют PATA.

Как уже упоминалось выше, данный интерфейс очень устарел. Разработан он был ещё в далёком 1986 году. Много говорить относительно данного интерфейса и его спецификаций мы не будем. Констатируем тот факт, что обладает он довольно низкой скоростью передачи данных по сравнению с SATA. Применяется IDE лишь в очень старых системах, материнские платы которых, не поддерживают интерфейс SATA, либо в том случае, когда в наличии имеется IDE-диск. На рис.1 изображен шлейф IDE, а соответствующий ему разъём на материнской плате на (рис. 2).

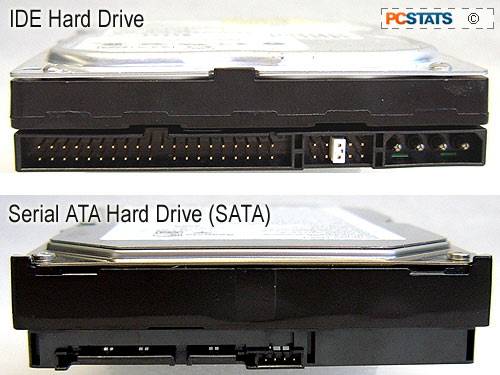

Рис.1

Рис.2

При покупке нового жёсткого диска, нужно ознакомиться с интерфейсами, которые поддерживает Ваша материнская плата ( выбор материнской платы ). Новейшие материнские платы, зачастую выпускают без разъёмов IDE, но ещё можно найти достаточно много моделей, которые поддерживают как IDE, так и SATA-интерфейсы. Опять же, при наличии SATA-интерфейса, лучше приобрести соответствующий диск с этим интерфейсом, чем возвращаться в прошлое и покупать IDE-диск (в случае с материнскими платами, которые поддерживают оба стандарта).

Интерфейсы SATA, SATA 2(II), SATA 3 (III)

В 2002 году появились первые жёсткие диски, с прогрессивным, на то время, интерфейсом SATA. Максимальная скорость передачи данных которого, составляла 150 Мбайт/c.

Если говорить о преимуществах, то первое что бросается в глаза – это замена 80-жильного шлейфа (рис.1), на семижильный кабель SATA (рис.3), который намного устойчивее к помехам, что позволило увеличить стандартную длину кабеля с 46 см до 1м. Также, были разработаны соответствующие разъёмы SATA (рис.4), которые в несколько раз компактнее, нежели разъёмы предшествующего стандарта IDE. Это позволило разместить на материнской плате больше разъёмов, теперь на новых материнских платах можно встретить более 6 разъёмов SATA, против традиционных 2-3 IDE, в старых материнских платах ориентированных на данный стандарт.

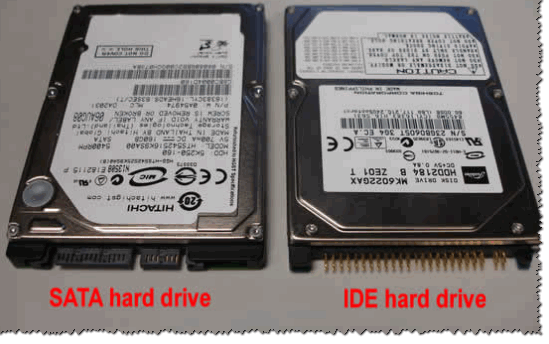

Рис.3

Рис.4

Далее, появился стандарт SATA ІІ, скорость передачи данных докатилась до 300 Мбайт/c. Данный стандарт заимел множество преимуществ, среди них: технология Native Command Queuing (именно она позволила достичь скорости 300Мбайт/с), горячее подключение дисков, выполнение нескольких команд одной транзакцией и другие.

Ну, а в 2009 году на свет был представлен интерфейс SATA 3. Данным стандартом предусмотрена передача данных со скоростью 600 Мбайт/c (для жёстких дисков «ой» как избыточно).

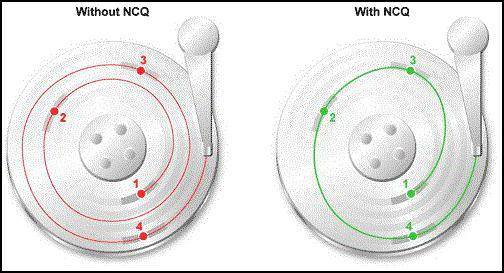

В актив улучшений интерфейса можно дописать более эффективное управление питанием и, конечно же, повышение скорости.

Следует отметить, что SATA, SATA II и SATA III, полностью совместимы, что очень практично, в силу множества апгрейдов различных компонентов системы

Также, хотелось бы обратить внимание на тот факт, что интерфейс SATA используют SSD –диски и DVD/СD-приводы. Именно для быстрых SSD-дисков, будут очень к стати, высокие скорости SATA-интерфейса

В виде небольшого итога данной статьи, ещё раз скажу, что при выборе жёсткого диска (конкретно интерфейса), необходимо обратить внимание на то, какой из стандартов поддерживает Ваша материнская плата. В свете современных тенденций – это, скорее всего, будет какой-либо из стандартов SATA

А для старых материнских плат и жёстких дисков всегда остается стандарт IDE.

Теперь, сомнения по поводу того, какой же интерфейс выбрать: IDE или SATA, должны исчезнуть. Удачи!

Вторая ревизия

SATA 2 не заставил себя долго ждать и появился в обновленном формате. Он стал работать на частоте 3000 МГц. При этом пропускная способность была равна 300 Мбайт/с нетто. Когда производители других механизмов разглядели в этом интерфейсе потенциал, они начали применять его в своих новинках. В итоге, первой в производстве новых девайсов оказалась компания Nvidia, которая применила этот интерфейса в чипсете.

Новинка должна была работать с предыдущей ревизией SATA. Но многие пользователи столкнулись с тем, что в некоторых устройствах и контроллерах необходимо было ручное вмешательство в режимы работы. Так некоторые производители внедрили специальные перемычки для переключения между SATA 1 и SATA 2.

Разъемы

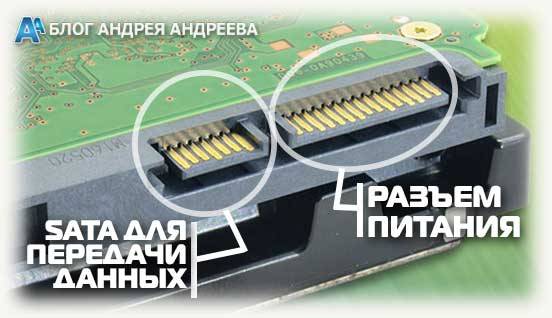

Устройства данного интерфейса используют два разъема подключения: 7 — контактный для подключения шины данных и 15 — контактный для подключения питания. Но, стандарт SATA позволяет выбрать два разных подключения питания: 15 — контактный или 4 — контактный разъем Molex

Обратите внимание на то, что при использовании двух различных типов силовых разъемов, возможны определенного рода повреждения

В интерфейсе SATA присутствуют два канала передачи данных. Первый от контроллера к устройству, второй от устройства к контроллеру. С помощью технологии LVDS, передача данных происходит по каждой паре проводов экранированной витой пары.

Инженеры SATA не перестают удивлять новыми разработками и по этому, в настоящее время, существует 13 — контактный разъем. Сейчас его используют в портативных и мобильных устройствах, а также серверах.

What is IDE Hard Disk?

IDE stands for Integrated Drive Electronics. IDE hard disks were launched in 1986 by a company named Western Digital.

They are relatively slow by today’s standards. They have a maximum data transfer speed of up to 133 Mbps and a maximum capacity of 1 TB.

IDE hard disk is connected to the computer’s data bus via the IDE interface. These hard disks are now outdated in today’s technology.

IDE hard disks are different from other hard disks because their controllers are on each drive, which means that the hard disk is directly connected to the system’s motherboard or the controller.

IDE hard disks are very easy to install and need no technical help. The data on IDE hard disks need to be regularly backed up as they can crash on extensive loads.

They have less speed and inferior overall performance by today’s standards of hard disks. Users are also more prone to electrical shocks with these hard disks as hot-plugging is not available in IDE.

When SATA hard disks completely took over the market in 2007, the production of IDE hard disks stopped as they were not comparable to SATA.

With SATA offering better performance. IDE hard disks are now outdated.

Интерфейс ATA (IDE)

Вообще «оригинальный» интерфейс АТА не предназначен для подключения каких либо устройств, кроме как жестких дисков и не поддерживает возможности ATAPI, при которых возможно подключение и других устройств а также использование режим передачи block mode и LBA.

Для подключения устройств с разьемом IDE (PATA), обычно применяется 40-жильный проводной кабель (другими словами — шлейф). Такой шлейф может иметь как два, так и три разьема. Один разьем соответственно подключается к материнской плате, а другой к жесткому диску, свободный раздел можно также подключить как к накопителю, так и к оптическому приводу. В материнских платах старого образца, разьем IDE был в виде отдельной платы расширения. Встречаются также IDE шлейфы для подключения трех дисков к одному каналу, но в таком случае один из дисков будет в режиме «только чтение».

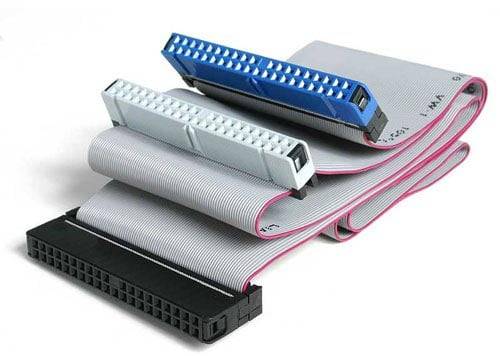

Шлейф IDE, как уже писалось выше, представляет собой 40-контактный кабель, однако с появлением Ultra DMA/66 (UDMA 4), появилась еще одна его разновидность — 80-ти жильный кабель. Все дополнительные проводники, ничто иное как элементы заземления, которые чередуются с информационными проводниками. В результате количество проводников заземления с 7-ми увеличилось до 47-ми. Проводники заземления необходимы для уменьшения емкостной связи, что в свою очередь сокращает взаимные наводки. Именно при высоких скоростях, емкостная связь была преградой, поэтому для обеспечения скорости 66 Мб/с стандарта Ultra DMA/66, был применен новый кабель. Другие режимы UDMA также требуют использование такого кабеля (шлейфа).

Длина кабеля всегда составляла не больше 46 см, что затрудняло подключение и правильное расположение жесткого диска в северных корпусах, и исключает использование дисков PATA в роли внешних. На рынке представлены кабели больше стандартной длины, однако это не соответствуют стандарту. Это не означает что они не будут передавать данные должным образом, как и при нестандартном кабеле — не плоском, а «круглом». Стандарт PATA предполагает использование кабелей только определенной длины, с конкретными характеристиками сопротивлений (как полного, так и емкостного)

Поэтому нужно необходимо осторожно относится к таким «нестандартным» кабелям

Если на одном канале (шлейфе) используется не одно IDE-устройство, то в таком случае одно из них должно быть ведущим (master), а второе — ведомым (slave). Обычно в цепочке первым расположен ведущий диск, после которого уже ведомый. Также и в BIOS первым диском в списке выступает ведущий, после которого — ведомый.

При использовании одного устройства на одном шлейфе, то он должен быть ведущим (master). Некоторые диски имеют специальный джампер для такого случая (single). Впрочем на одном кабеле, одно устройство может работать как ведущим так и ведомым.

Также существует настройка cable select, при которой диск сам определяет свой тип. Впервые такая опция была предложена в спецификации ATA-1, но распространенной стала только с выходом ATA-5. Настройка cable select исключает переставление перемычек в любом положении дисков/приводов. Но для работоспособности этой настройки, необходимо чтобы шлейф был с кабельной выборкой.

При использовании 40-контактного кабеля настройку cable select проводили простым способом, а именно перерезанием 28-го контакта между двумя разьемами, что приводило к тому, что устройство на конце кабеля являлось ведомым, а ведущим — то которое идет перед ним. Такое размещение со временем было даже стандартом. Но когда на кабеле располагалось только одно устройство, то это приводило к образованию ненужного куска кабеля, что к тому же могло служить отражателем сигнала и провоцировать помехи.

80-ти проводниковые кабели лишены данных недостатков, так как ведущее устройство всегда находится в конце кабеля, поэтому при подключении одного устройства — нет лишнего куска кабеля. Кабельная выборка у них заводская, то есть в самом разьеме данный контакт исключен

Для удобства разьемы на кабелях отличаются цветом, хотя на это мало кто обращает внимание. Синий предназначен для к контроллера, черный к ведущему, а серый — к ведомому устройству

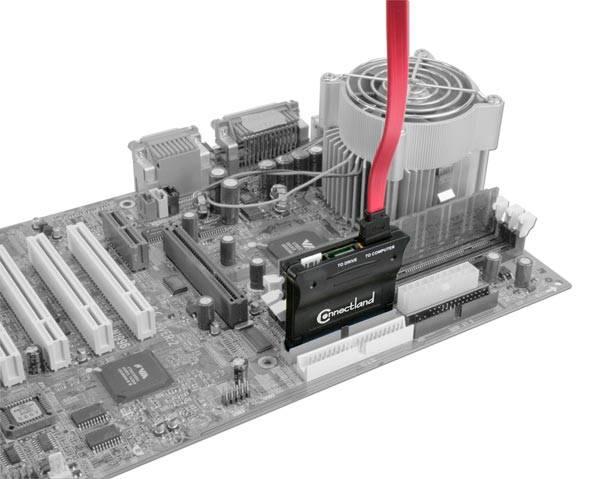

Подключение жёсткого диска к материнской плате

Болты зафиксированы, и переходим к проводам и шлейфам. Подключите , с помощью которых HDD будет с нею сообщаться.

В зависимости от типа HDD, они будут отличаться – ATA (IDE) и SATA. Первые более старые, вторые новые, но оба вида всё ещё бывают в продаже.

Подключение жёсткого диска IDE к материнской плате осуществляется с помощью шлейфа, который отличается большим количеством контактов, пинов, и поэтому он широкий. На шлейфе имеется замок, который не позволяет подключить его неправильно. Поэтому ошибиться невозможно. Соедините с помощью IDE шлейфа HDD и материнскую плату.

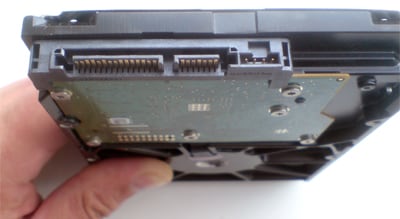

Подключение жёсткого диска SATA происходит с помощью узкого шлейфа. Перепутать гнёзда подключения на материнской плате будет невозможно, так как SATA подойдёт только в правильный разъём. С помощью SATA шлейфа следует соединить HDD с материнской платой.

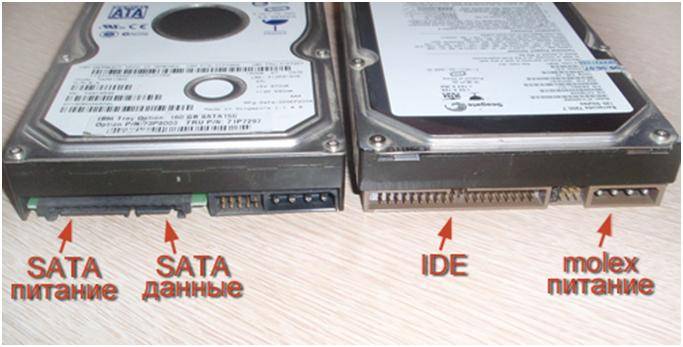

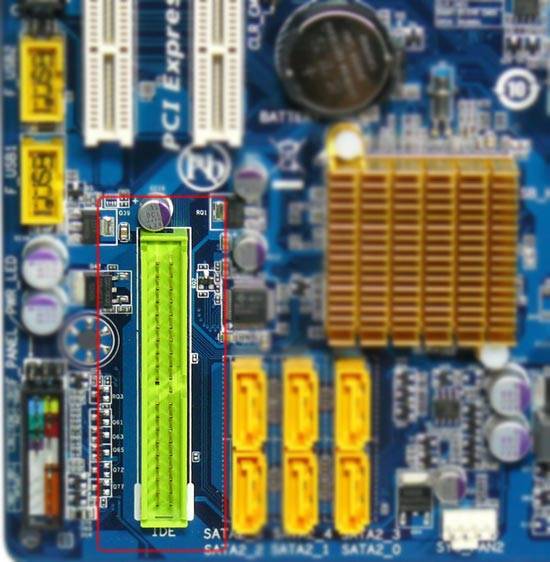

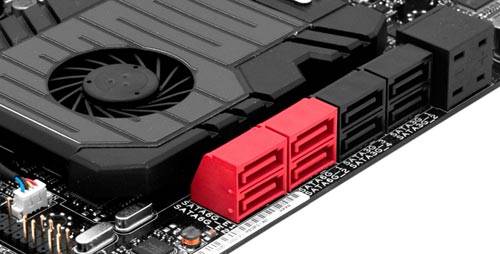

Разъёмы ATA (IDE) и SATA на материнской плате.

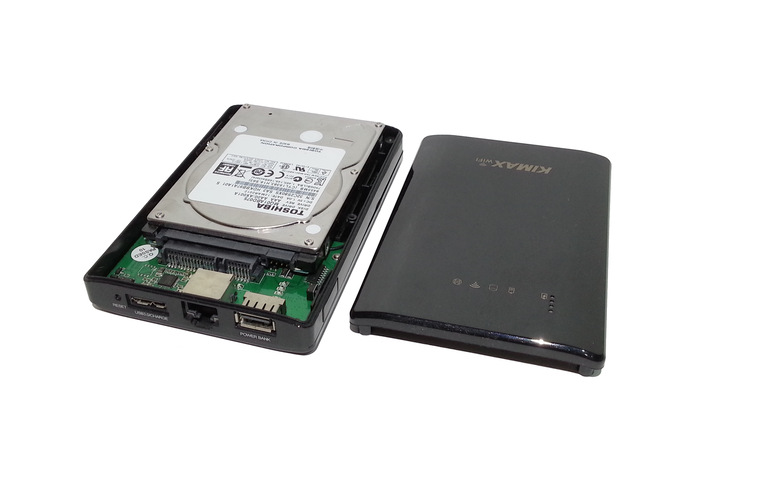

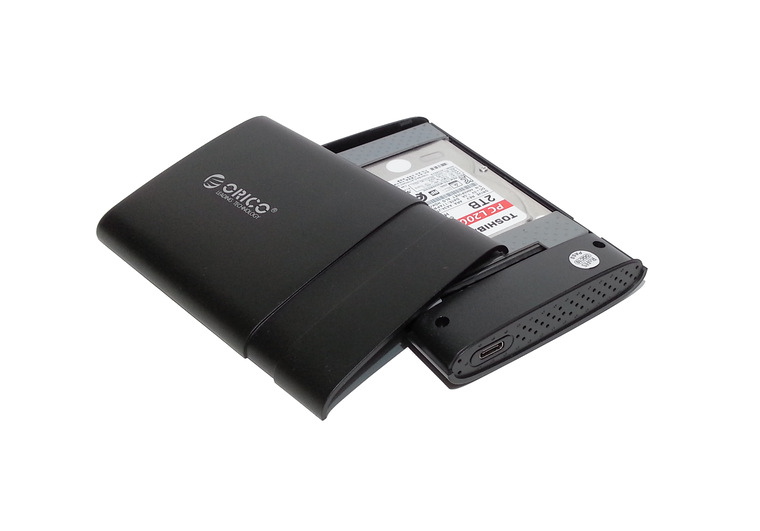

Контейнер (внешний бокс) USB 3.0 -> SATA

Очень удобное приспособление для быстрого подключения накопителей. Есть множество различных моделей, отличающихся между собой как внешним исполнением, так и используемым мостом. Бывают в закрытом и полуоткрытом корпусе из пластика или металла. Есть модели как для 2.5-дюймовых накопителей, так и 3.5-дюймовых винчестеров. Подключение к компьютеру осуществляется, как правило, посредством USB 3.0.

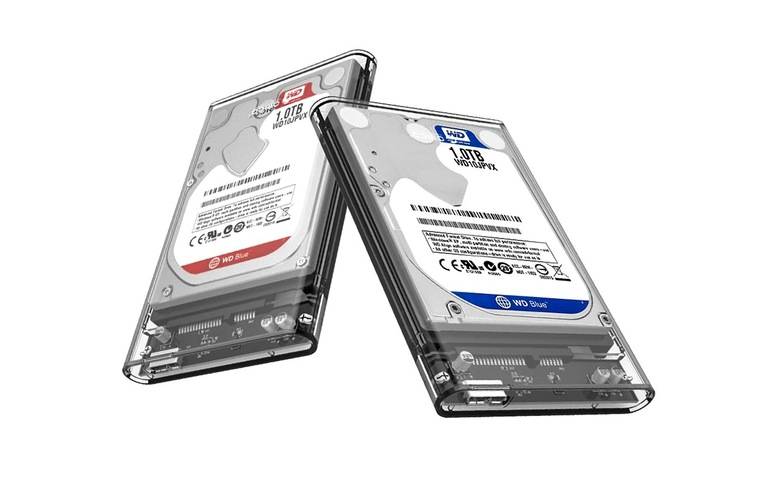

В продаже можно встретить так называемые «внешние накопители» — это есть не что иное, как контейнер (внешний бокс) с установленным накопителем под собственной маркой. Вот только накопители там стоят не всегда удачные и разобрать их проблематично.

BIOS и UEFI — разница есть!

Прежде чем рассматривать режимы работы SATA, следует познакомиться и рассмотреть различия между BIOS (базовая система ввода/вывода) и UEFI (унифицированный интерфейс расширяемой прошивки), ведь именно с их помощью придется вносить изменения в конфигурацию системы.

Начиная с 2012–2013 годов, большинство материнских плат снабжается UEFI — усовершенствованной управляющей программой, наделенной графическим интерфейсом и поддерживающей работу с мышью. Но, что называется «по старинке», оба варианта, на бытовом уровне, называют BIOS.

Даже неискушенному пользователю понятно, что причиной столь радикальной смены курса при создании UEFI стало не желание производителей «приблизить» интерфейс к конечному пользователю ПК, сделать его более удобным и понятным, а более веские причины.

Таким весомым аргументом стало ограничение на возможность работы с накопителями большого объема в изначальной версии BIOS. Дело в том, что объем диска ограничен значением, приблизительно равным 2,1 ТБ. Взять эту планку без кардинальных изменений управляющего софта было невозможно. К тому же БИОС работает в 16-битном режиме, используя при этом всего 1 МБ памяти, что в комплексе приводит к существенному замедлению процесса опроса (POST-опрос) устройств и началу загрузки из MBR области с установленной «осью».

UEFI лишена вышеперечисленных недостатков. Во-первых, расчетный теоретический порог объема дисковой подсистемы составляет 9,4 ЗБ (1 зеттабайт = 10 21 байт), а во-вторых, для загрузки операционки используется стандарт размещения таблиц разделов (GPT), что существенно ускоряет загрузку операционной системы.

Как подключить второй жесткий диск к компьютеру?

Все вышеуказанные инструкции подходят для подключения второго жесткого диска – достаточно лишь иметь дополнительный разъем и место для подключения винчестера. Но здесь есть недоговоренность ввиду того, что при подключении винчестера изменяются приоритеты загрузки.

Что это значит? Когда к компьютеру подключено два или несколько жестких дисков, нужно выбрать в меню BIOS правильный приоритет, чтобы загрузка системы происходила с основного жесткого диска, то есть с того, на котором установлена активная операционная система.

Для того чтобы войти в BIOS, нужно при включении компьютера во время появления первой «картинки» беспрерывно нажимать на специальную клавишу. Она определяется производителем материнской платы – обычно это DEL или F2. Если же система никак не реагирует, то попробуйте другие кнопки:

• Для материнской платы, производителем которой является Award, используется клавиша DEL.
• Для материнской платы, производителем которой является AMI, используются клавиши F2 или F10.
• Остальные клавиши: F1, F3, F8, Esc и комбинации «Ctrl+Alt+Esc», «Ctrl+Alt+Ins».

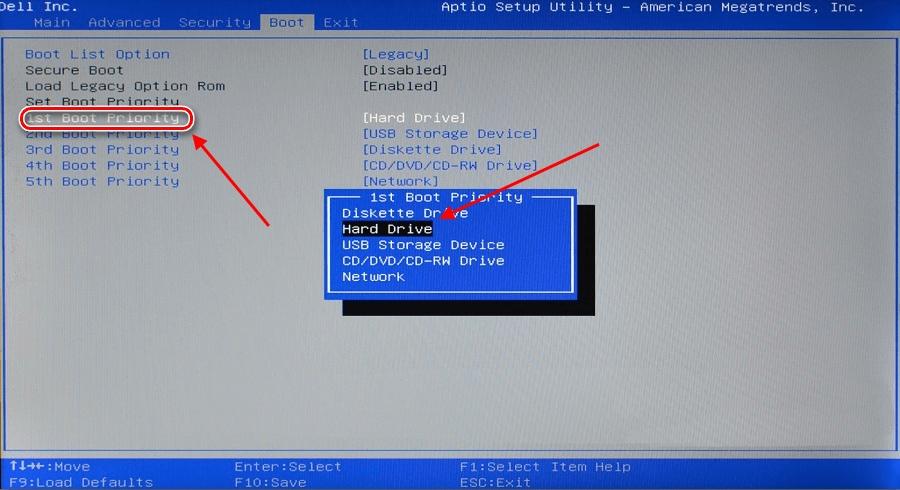

Итак, после того как мы попадаем в BIOS, переходим в раздел «BOOT» и с помощью клавиш-стрелок перемещаемся к строке «1st Boot Priority». Нажимаем на клавишу «Enter» и выбираем тот диск, с которого будет происходить загрузка системы.

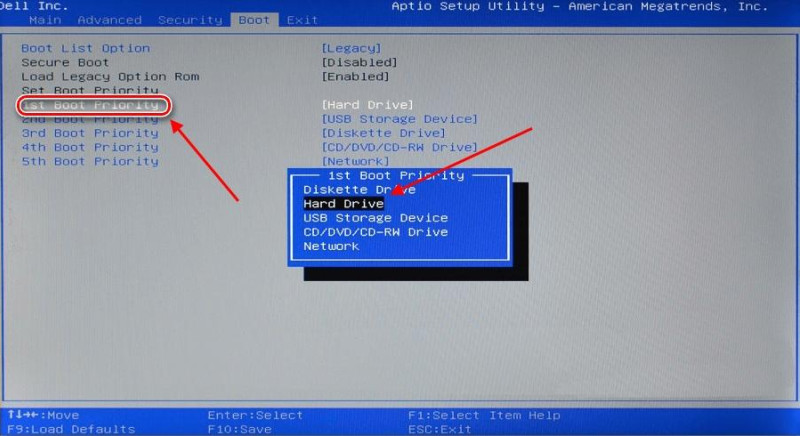

Выбираем основной диск для загрузки системы

После этого сохраняем настройки и перезагружаем компьютер с помощью клавиши F10. В таком случае система должна распознать выбранной диск и загрузиться через него.

Сравнение

Разница между IDE и SATA в первую очередь временная. Интерфейс IDE сегодня — редкий гость на материнских платах и накопителях, и применение его оправдано, в основном, только в целях апгрейда малой кровью. Правда, в случае с оптическими приводами замена IDE на SATA не даст фактически никакого прироста, да и скорость чтения/записи жестких дисков далека от той, которую может обеспечивать SATA. Но IDE в скором времени исчезнет совсем, так что позаботиться о переходе на SATA все же стоит. Сегодня SATA-диски дешевле, чем IDE, и обладают большим объемом.

SATA в любой из версий имеет более высокую скорость передачи данных (максимум IDE в теории 133 Мб/с, минимум SATA — 150 Мб/с), а пропускная способность шины PATA (IDE) в последней версии составляет около 1064 Мбит/с против 1500 Мбит/с SATA первой версии и 6000 Мбит/с — третьей.

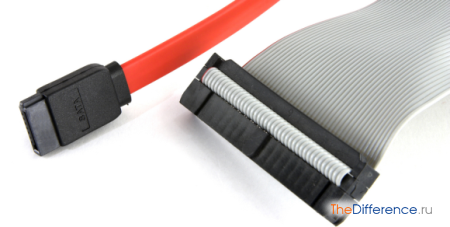

Кабель для подключения по IDE представляет собой широкую плоскую ленту с 80 жилами (раньше было 40), контактов интерфейса IDE неизменно 40. Кабель для подключения по SATA — узкий, и контактов всего 7. Одним кабелем IDE можно подключить к материнской плате два устройства, одно из которых будет ведущим, на кабеле SATA висит всего лишь одно. Из-за своей формы шлейфы IDE часто становятся причиной неправильной циркуляции воздуха внутри корпуса и мешают установке комплектующих.

Питание устройств, подключаемых по IDE, осуществляется посредством четырехконтактного разъема molex, устройства SATA питаются либо от 15-контактного разъема, либо от того же molex. Существуют переходники, позволяющие не беспокоиться о подключении к блоку питания любых устройств с любым интерфейсом. Также в SATA последней версии существует возможность замены устройства без полного обесточивания компьютера, IDE же требуется отключать при верной последовательности действий.

Жесткий диск SATA против жесткого диска IDE

Разница между жестким диском SATA и жестким диском IDE заключается в том, что жесткие диски SATA основаны на новейших технологиях и ориентированы на будущее, тогда как жесткие диски IDE не поддерживают новые технологии. Несмотря на то, что назначение обоих жестких дисков схоже, они сильно различаются по принципу работы и совместимости с системами.

Жесткий диск SATA – это тип перезаписываемого запоминающего устройства, который имеет отличную скорость передачи, большой объем памяти и совместим со всеми операционными системами и материнскими платами компьютеров. Не только в компьютерах и ноутбуках, но и жесткие диски SATA также совместимы с игровыми консолями, включая PlayStation 4, Xbox 360 и т. Д.

Жесткий диск IDE – это жесткий диск, который ранее использовался в компьютерных системах, для которых требовались как надежные, так и энергонезависимые типы хранения данных. Эти жесткие диски проще всего установить в систему, поскольку устранены трудности с разделением компонентов и контроллеров. IDE была серьезным обновлением своей предшественницы.

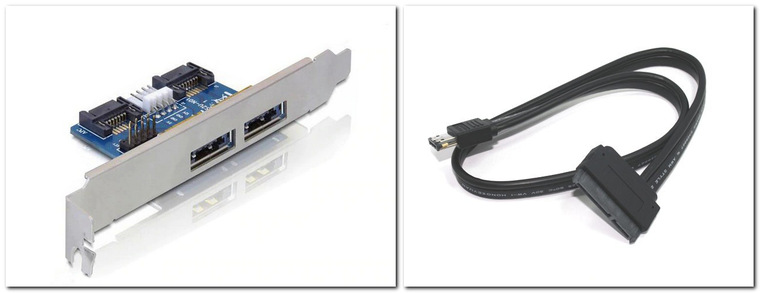

Адаптер eSata

Еще один удобный способ быстрого подключения накопителей и различных приводов, но почему-то не получивший широкого распространения. Для этого необходимо установить планку с разъемами eSATAp на передней или задней панели компьютера и подключить соответствующие SATA-кабели и питание (рис. слева). Накопитель или привод подключается специальным eSATAp-кабелем (рис. справа)

Обратите внимание именно на eSATAp-вариант, позволяющий подключать 3.5-дюймовые накопители и приводы, требующие питание 12В. Основное преимущество такого способа — полное отсутствие задержек, так как при работе не используются сторонние контроллеры

Что общего у SATA 1.0 и SATA 2.0

Общего у них гораздо больше, чем разного и в этом случае много спорных вопросов и предложений по поводу плюсов и минусов.

Система кодирования SATA 1.0 и SATA 2.0: 8b / 10b. Хотя система кодирования одинакова, SATA 1.0 теряет 20% производительности
. Физически интерфейсы одинаковые, что позволяет осуществлять подключение различных разъемов и коннекторов SATA. Они совместимы при подключении. SATA 2.0 совместим с SATA 1.0, но при таком подключении, теряется скорость передачи информации через скоростные ограничения порта.

В современных персональных компьютерах использование интерфейса SATA 3 является общепринятым стандартом. Высокая скорость работы (до 600 мегабайт в секунду), низкое энергопотребление и удобная модель управления питанием инспирировали разработчиков материнских плат сделать выбор в пользу данного интерфейса. При этом прогресс не стоит на месте, и на смену общепринятому SATA 3 идут ещё более быстрые спецификации, обещая существенные улучшения в скорости приёма и передачи данных. В этом материале я подробно расскажу, что такое SATA, поясню, в чем разница между SATA 2 и SATA 3, и что приходит на замену популярному SATA 3.

Данный термин SATA, является сокращением от словосочетания «Serial ATA
» и обозначает последовательный интерфейс обмена данными с каким-либо накопителем информации.

Если читатель не знаком с аббревиатурой «ATA», то она является производной от сокращения слов «Advanced Technology Attachment» (в переводе «соединение по передовой технологии»
).

SATA является следующей ступенью развития всем нам знакомого (и уже устаревшего) параллельного интерфейса IDE, который ныне известен под именем «PATA» (Parallel ATA). Далее в статье, я расскажу разницу SATA два от SATA три.

Основное преимущество SATA перед PATA
состоит в использовании последовательной шины по сравнению с параллельной, что позволило существенно поднять пропускную способность интерфейса. Этому поспособствовало использование более высоких частот и хорошая помехоустойчивость применяющегося в подключении кабеля.

Для своей работы САТА использует 7-контактный разъём для обмена данными и 15-контактный для питания.

При этом шлейфы САТА имеют меньшую площадь по сравнению со шлейфами ПАТА, оказывают меньшую сопротивляемость воздуху, устойчивы к многократным подключениям, компактны и удобны в работе. В их реализации было решено отказаться от практики подключений двух устройств на один шлейф (известная практика IDE), что позволило избавиться от различных задержек, связанных с невозможностью одновременной работы подключенных устройств.

К достоинствам SATA также можно отнести то, что данный интерфейс производит значительно меньше тепла, нежели IDE.

Обычно интерфейс САТА используется для подключения к компьютеру жёстких дисков (HDD), твердотельных накопителей (SDD), а также устройства чтения компакт дисков (СД, ДВД и др.).

Сравнительная таблица

IDE	SATA
Преимущества	Максимальная совместимость	Недорого, большая вместимость.
Недостатки	Отсутствует поддержка новых технологий, таких как встроенная очередь команд и жесткие диски с возможностью горячего подключения.	Среднее время безотказной работы меньше, чем у SAS (от 700 000 часов до 1,2 миллиона часов использования при 25 ° C), меньше подходит для серверов.
Горячее подключение (добавление / удаление компонентов при работающем компьютере)	Интерфейс IDE не поддерживает горячее подключение	Интерфейс SATA поддерживает горячее подключение
Скорость	передача данных со скоростью до 133 МБ / с	Передача данных со скоростью до 6 Гбит / с
Кабель для передачи данных	Ленточный, широкий, может быть до 18 дюймов в длину	Узкий, может быть до метра (примерно 3 фута) в длину. Питание и данные разделены на два соединения.
Происхождение	Заменено SATA	Заменяет параллельный ATA (PATA), также известный как IDE
Год создания	1986	2003
Джемперы	В компьютерной системе может быть более одного жесткого диска. Чтобы подключить несколько дисков IDE, необходимо связать ленточные кабели от одного к другому. Компьютерная система не знает, с какого главного диска загружать ОС.	Диски SATA не используют перемычки. Каждый диск подключается непосредственно к материнской плате. Чтобы установить основной диск, вы можете получить доступ к настройкам из BIOS компьютера (специальное программное обеспечение, которое запускается при запуске компьютера).

Теория и практика

Так все-таки, AHCI или IDE – что лучше? Из вышеприведенного списка можно сделать вывод, что устаревший протокол значительно проигрывает новому. Однако это не совсем так. Рассмотрим этот момент подробнее. Да, действительно, скорость передачи данных возросла в десятки раз, однако магнитные диски в винчестерах как вращались со скоростью 7200 оборотов (наиболее популярное решение), так и вращаются. Соответственно, в процессе считывания никаких революционных прорывов не произошло. Ни в каком тесте HDD пользователь не увидит 6 Гбит передачи. Даже 200 Мбит недостижимы! Исключение – твердотельные накопители. Если в системе присутствует такое устройство, то можно не разбираться с вопросом: “AHCI или IDE: что лучше?”, а сразу активировать обновленный протокол. Однако, как мы указывали, из-за стоимости подобные накопители еще не стали массовыми.

Очень часто в дебатах о том, что лучше – AHCI или IDE, в качестве основного аргумента в пользу первого указывается способность протокола поддерживать NCQ. Действительно, при активном обращении сразу нескольких программ к жесткому диску данная функция позволяет перестраивать поток запросов наиболее оптимальным способом. Однако в среднестатистическом компьютере к диску редко одновременно обращаются более двух-трех программ, поэтому говорить о полном отсутствий ускорения нельзя, но оно получается в пределах погрешности.

IDE или AHCI – что лучше? Windows 7 при активировании последнего режима поддерживает подключение/отключение SATA-устройства «на ходу». Довольно удобно, особенно в серверных системах, где выключение нежелательно. Тем не менее для использования «горячей замены» рекомендуется задействовать не внутренние разъемы, а выведенные на корпус модификации SATA.

И, наконец, протокол позволяет нескольким винчестерам на шине работать одновременно, а не ожидать запросов. Именно в данном случае потенциал NCQ полностью раскрывается. Для среднестатистического компьютера не актуально.

В итоге получается, что хотя протокол AHCI, с точки зрения технологий, более интересен, тем не менее от его включения основная масса пользователей не получит ничего, кроме морального удовлетворения. Всего два исключения из общего правила: серверная система и использование SSD.

USB

Этот интерфейс знаком каждому, кто хоть немного «дружит» с компьютерами. Причина такой популярности в том, что он универсален: к компу можно подключить хоть флешку, хоть игровой руль, хоть небольшой вентилятор.

Не обошли вниманием его и производители внешних жестких дисков – подавляющее большинство таких девайсов подключается именно посредством USB-кабеля. Возможно, существуют и внутренние винчестеры, которые подключаются аналогично, но я о них пока не слышал.Преимуществом USB можно считать и то, что данные и питание подаются по одному кабелю

Сегодня актуальной считается ревизия 3.1.

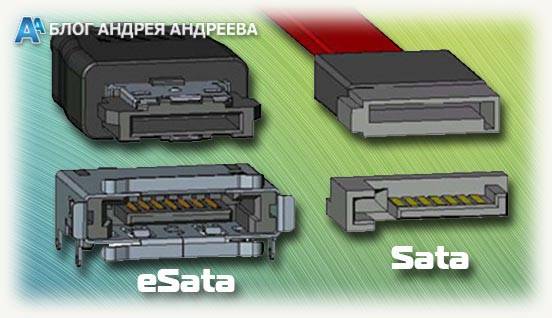

SATA и eSATA

Долгое время IDE занимал львиную долю рынка, однако был потеснен (а со временем вытеснен полностью) с появлением SATA. Интерфейс имеет три ревизии, которые отличаются только скоростью передачи данных и при этом взаимозаменяемы. Однако если подключить более новый жесткий диск к старой материнской плате, скорость передачи данных будет ограничена ее пропускной способностью.

Кроме возросшей скорости, у этого интерфейса есть еще одно преимущество: подключать его проще. Узкий слот имеет L-образную форму, а шлейф гораздо легче впихнуть в гнездо, чем тот же IDE. Соответствует этому стандарту и интерфейс питания, которое также носит название SATA. Слот в этом случае имеет форму буквы Г и более широкий. Как он выглядит, можете посмотреть на главной картинке или на картинке ниже.Существуют специальные переходники с Molex на SATA. Они остаются актуальными, так как производители блоков питания, особенно бюджетных, не всегда оснащают их интерфейсами SATA, но несколько «Молексов» там есть всегда. Также существуют адаптеры для подключения старых IDE-винчестеров к материнке с портами SATA – например, для переноса важных данных.

Попадаются материнки с обоими интерфейсами передачи данных, однако и цена у них соответствует(правда сказать их единицы).«Параллельной веткой» можно назвать External SATA. Интерфейс похож габаритами, однако слот прямой, поэтому SATA и eSATA не взаимоподключаемы. По этому же кабелю подается и питание. Разработан стандарт для работы с большими объемами данных и поддерживает «горячую» замену жестких дисков. И встречается сейчас он крайне редко.

Конфигурация ведущий / ведомый

SATA также покончила с конфигурацией «ведущий / ведомый» (технически устройство 0 и устройство 1 ), используемой в дисках IDE. При использовании PATA (IDE) для подключения двух жестких дисков к одному каналу требуется, чтобы один был основным, а другой – ведомым. Для оборудования это обычно означало установку правильных настроек перемычек.

Но шина SATA представляет собой последовательную шину точка-точка, что означает, что к каждому каналу может быть подключено только одно устройство. Многие диски SATA могут подключаться к материнской плате через несколько портов, а диск для загрузки указан в настройках BIOS.

Как определить какой интерфейс используется

Думаю, теперь вам вполне понятно, для чего именно какой разъем используется

Отдельно хочу акцентировать внимание на том, что в современных домашних компах почти всегда используется SATA. Если же вас терзают сомнения, и вы в раздумьях как узнать какой же на ПК у меня разъем, достаточно открыть крышку системника и посмотреть

Перечисленные интерфейсы, к счастью, совершенно непохожи внешне, поэтому спутать их трудно.

В качестве рекомендации могу посоветовать обратить внимание на винчестер Toshiba P300 1TB 7200rpm 64MB HDWD110UZSVA 3.5 SATA III. Также если вы собираетесь покупать жесткий диск, рекомендую почитать статьи «Производители жестких дисков: кто лучше или какую компанию выбрать» и «Где лучше покупать комплектующие для системного блока»

С уважением автор блога Андрей Андреев

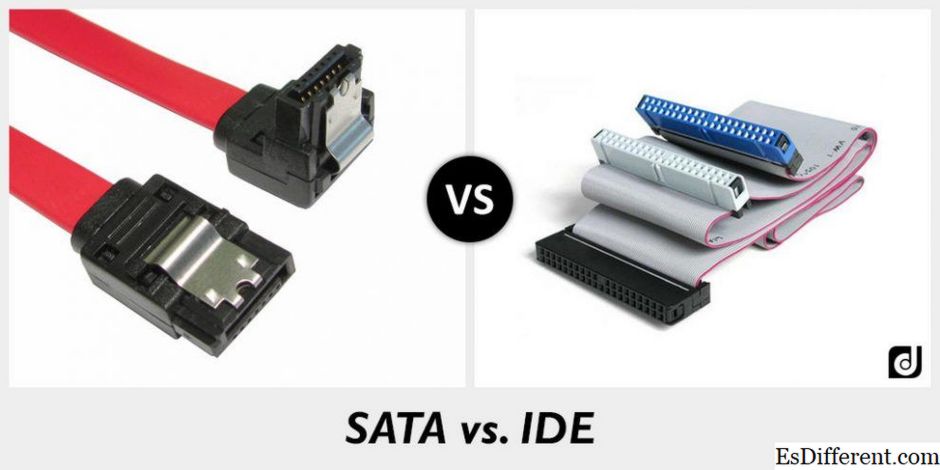

Различия в кабелях и разъемах

Жестким дискам нужен кабель / соединение для данных и один для питания. Parallel ATA допускает длину кабеля данных только до 18 дюймов (457 мм), в то время как SATA допускает длину кабеля до 1 м (3, 28 фута). Кабели eSATA могут быть длиной 2 м.

IDE состоит из 40-контактного разъема, прикрепленного к ленточному кабелю. 80-контактные разъемы также были представлены позже. Разъемы черного цвета в 40-контактном разъеме, в то время как в 80-контактном разъеме они бывают трех цветов: синий – контроллер, серый – ведомый диск и черный – мастер-диск. Каждый кабель имеет два или три разъема, один разъем подключен к интерфейсу, который подключается к компьютерной системе (материнская плата), а другие подключаются к дискам.

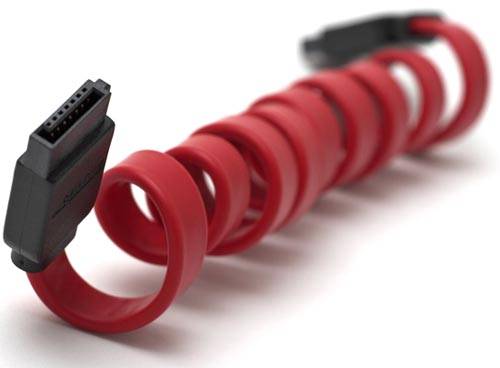

SATA состоит из 8-мм пластинчатого разъема на каждом конце, а кабель имеет 7-контактный разъем, 3 заземления и 4 активные линии передачи данных в двух парах. У него есть возможность подключить только один диск, поэтому Serial ATA отключает конфигурации Master / Slave.

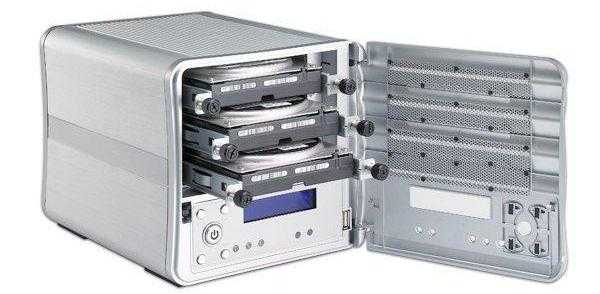

Перспективы NAS

Интереснейший способ работы с большими объёмами данных, стремительно набирающий популярность в кругах современных пользователей.

Или же сокращённо NAS представляют собой отдельный компьютер с некоторым дисковым массивом, который подключен к сети (зачастую к локальной) и обеспечивает хранение и передачу данных среди других подключённых компьютеров.

Выполняя роль сетевого хранилища, к другим устройствам этот мини-сервер подключается по обыкновенному Ethernet-кабелю. Дальнейший доступ к его настройкам осуществляется через любой браузер с подключением к сетевому адресу NAS. Имеющиеся данные на нём можно использовать как по Ethernet-кабелю, так и при помощи Wi-Fi.

Эта технология позволяет обеспечить достаточно надёжный уровень хранения информации и предоставлять к ней удобный лёгкий доступ для доверенных лиц.

Заключение

Все большее число пользователей и производителей предпочитает SATA интерфейс перед IDE благодаря его высокой скорости передачи данных и удобству использования. Однако, выбор интерфейса хранения данных зависит от конкретных требований пользователя или ограничений системы. В случае наличия старого оборудования или ограниченного бюджета, IDE может быть более предпочтительным вариантом. В любом случае, развитие технологий и продвижение новых стандартов постепенно сделают интерфейс IDE устаревшим и полностью заменят его на более эффективные и современные решения, такие как SATA.
