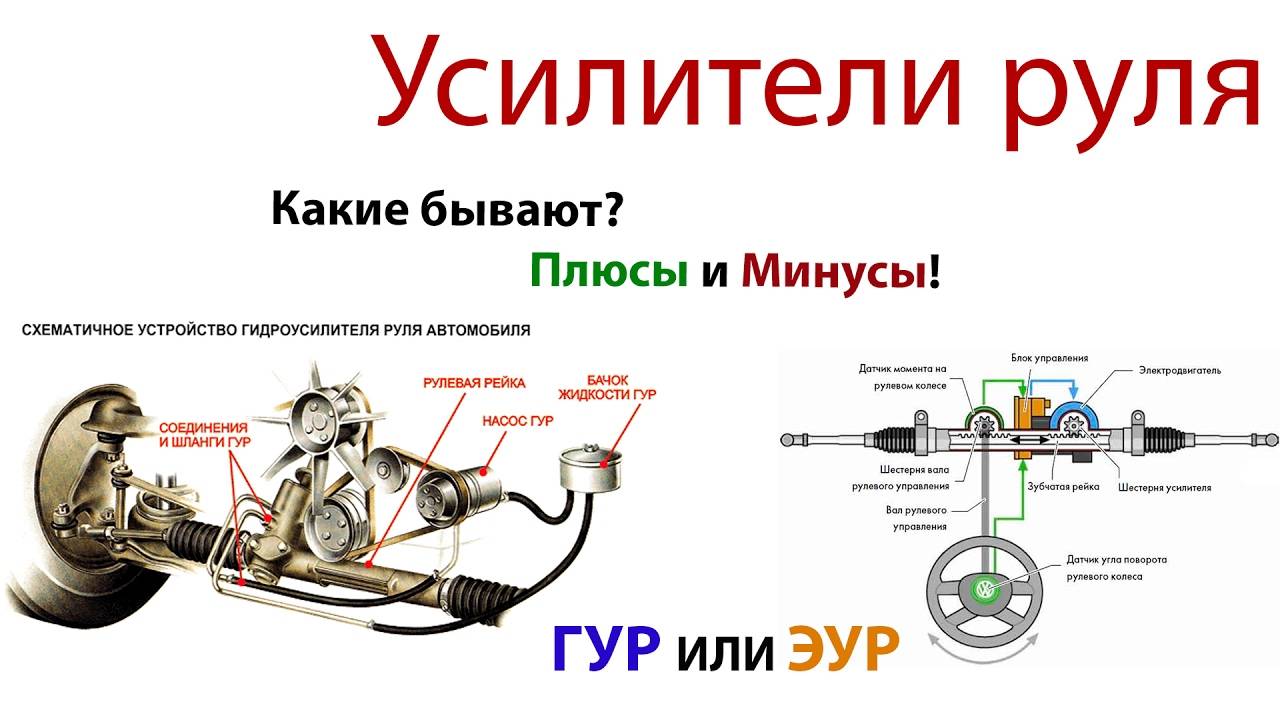

Разница между гидроусилителем и электроусилителем

Сравнение и выбор

При выборе руля для автомобиля необходимо учесть несколько важных факторов. Гидро и электро рули имеют свои преимущества и недостатки, которые стоит рассмотреть перед принятием окончательного решения.

Гидро руль

Преимущества:

  • Позволяет дать больше обратной связи с дорогой;
  • Легче в управлении на больших скоростях;
  • Повышает чувствительность автомобиля и позволяет более точно реагировать на изменения дорожных условий.

Недостатки:

  • Требует постоянного наличия гидроусилителя руля;
  • Менее эффективен при маневрировании на низких скоростях;
  • Требует замены гидравлической жидкости и обслуживания системы.

Электро руль

Преимущества:

  • Более эффективен на низких скоростях и при маневрировании;
  • Позволяет уменьшить расход топлива;
  • Не требует постоянного обслуживания и замены жидкости.

Недостатки:

  • Меньше обратной связи с дорогой;
  • Чувствительность и отклик на изменения дорожных условий могут быть менее точными;
  • На высоких скоростях может быть меньше устойчивости.

Выбор между гидро и электро рулем зависит от личных предпочтений и условий эксплуатации автомобиля. Если вы часто маневрируете на низких скоростях и хотите уменьшить расход топлива, то электро руль может быть лучшим выбором. В случае, когда вам важна чувствительность и точность реакции автомобиля, гидро руль может быть предпочтительным вариантом.

Важно помнить, что правильное обслуживание рулевой системы является ключевым фактором для ее эффективной работы в любом случае. Регулярная проверка и замена деталей, при необходимости, помогут поддерживать оптимальную работу рулевой системы вашего автомобиля

Особенности конструкции, принцип работы

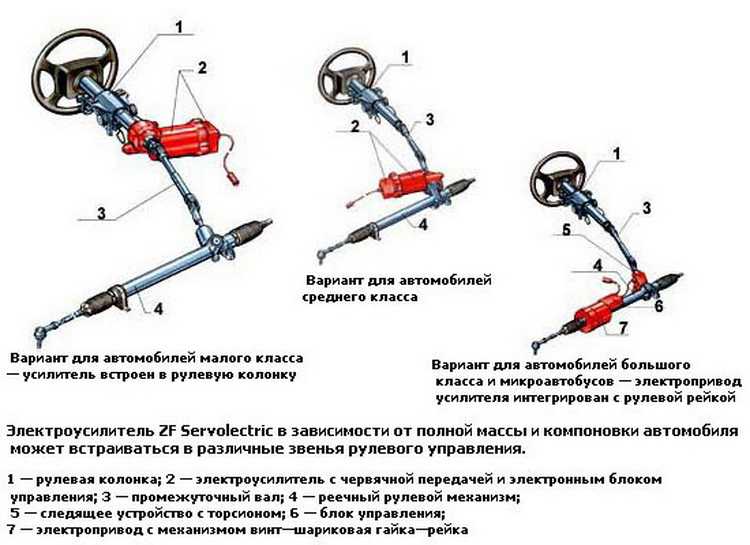

На сегодня различают два типа компоновки данного узла. В первом случае усилие электрического двигателя передается на рейку. Во втором – на вал рулевого колеса. Наиболее популярен первый тип электроусилителей. Его также называют электромеханическим. В конструкции используются две шестерни с параллельным приводом.

ЭУР объединён в одном блоке с рулевым механизмом. Тип электрического двигателя – асинхронный. Как работает данный механизм? Передача крутящего момента производится напрямую к рейке от электродвигателя. Также на реечном механизме предусмотрены два участка зубьев.

Система ЭУР состоит из множества датчиков. К ним относят элемент угла поворота руля, датчик крутящего момента, частоты вращения коленвала и скорости самого транспортного средства. Механизм тесно взаимодействует с блоком управления АБС и ЭБУ автомобиля.

После обработки информации с вышеперечисленных датчиков заложенная программа вырабатывает соответствующий сигнал на исполнительное устройство. Им является асинхронный электродвигатель.

ГУР (гидравлическая система)

Именно с этого варианта стоит начать, потому как, она первая появилась на автомобилях и до сих пор не потеряла актуальности.

Принцип работы: Очень прост, здесь основным рабочим телом является специальная жидкость зачастую это ATF которая заливается в АКПП автомобиля. Сама рулевая рейка представляет из себя полый цилиндр, в который ходит поршень, присоединенный к рулевому валу (если утрировать очень похоже на аптечный шприц). Специальный насос нагнетает давление масла в одну или другую сторону, и этот поршень начинает отклоняться в ту или другую сторону, соответственно помогая вам крутить руль. Масла в системе примерно около 0,5 – 1 литра, его нагнетает гоняет насос, который приводится в движение от коленчатого вала двигателя, то есть они соединены ременной передачей. Конечно же в системе присутствуют металлические и резиновые трубки, по которым собственно и качается рабочая жидкость.

Пару слов про ЭГУР. Поэтому сейчас начинают появляться электрические гидроусилители руля. Что это значит? Отличий мало, но они существенные — здесь вместо ременного насоса используется электрический двигатель, то есть банально подается электричество и он качает масло в системе. Таким образом, отбирая намного меньше мощности и экономя до 0,5 – 0,7 литра на 100 км. НУ что же теперь пришло подумать над плюсами и минусами этого устройства

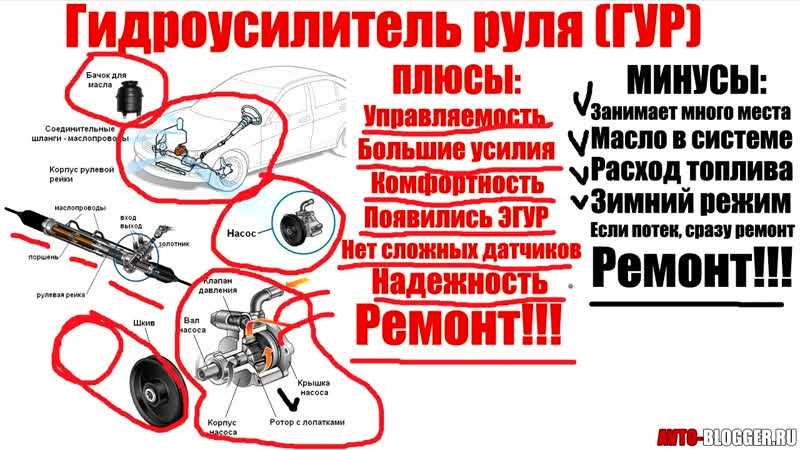

Плюсы ГУРА

  • Управляемость. Водитель имеет хорошую обратную связь с дорогой, по точности реагирования и отклику именно ГУР стоит на первом месте

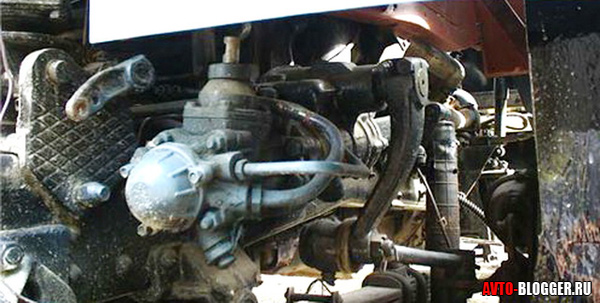

  • Большие усилия. Такие усилители ставятся на многие ТЯЖЕЛЫЕ грузовые автомобили, все электро системы пока до этого не совсем адаптированы

  • Комфортно управлять, как при низкой, так и при высокой скорости движения
  • Сейчас появились устройства нового поколения, с электрическими насосами, которые не используют ременную передачу и экономят топливо
  • Нет сложных электронных датчиков, можно назвать эту систему аналоговой (исключение ЭГУР)
  • Надежность на достаточно высоком уровне, если следить и вовремя менять масло в системе, то может проходить очень долго

В целом претензий на эту систему не так и много, работает она до сих пор стабильно, точно и что немаловажно может «крутить» тяжелые рейки грузовиков. Однако отрицательных моментов также хватает

Минусы ГУРА

  • Занимает довольно много места под капотом (трубки, насос, сама рейка) все это довольно таки громоздко

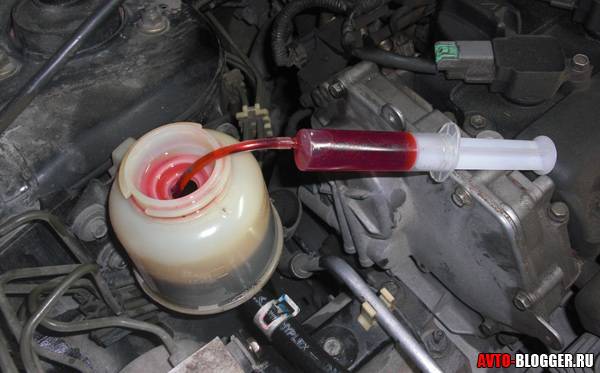

  • Имеет специальное масло, которое нужно менять через определенное количество километров, иначе возможна поломка. Потому как сальники могут быстрее изнашиваться

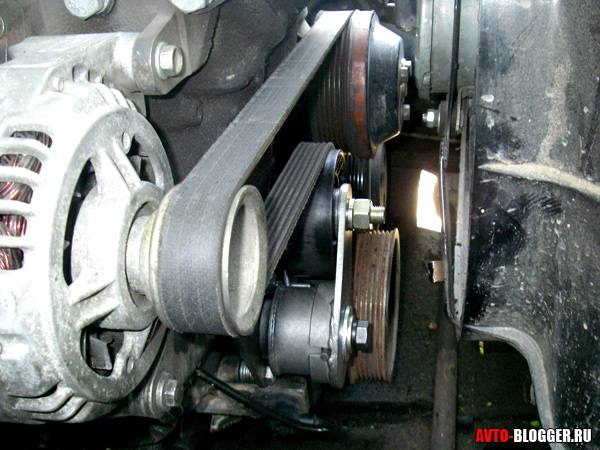

Если модель старая (ременная), то увеличивает расход топлива, до 10% (если сравнить с оппонентом). Потому что дополнительно создает нагрузку на двигатель (давление нагнетается благодаря, ременной передачи, которая идет от коленчатого вала, соответственно часть энергии двигателя расходуется на гидроусилитель). Даже на холостых оборотах

  • При низких температурах, нужно использовать аккуратнее, желательно его прогревать вместе с мотором
  • Если потек, масло вытекло, то эксплуатировать автомобиль нельзя! Или очень ограниченный километраж. Иначе может сломаться сам насос, который нагнетает масло
  • Ремонт иногда, очень дорогой. Хотя делают практически все СТО, ничего особо сложного здесь нет

Как видите минусы этой системы также существенные, особенно отбор мощности и расход топлива. Ведь если у вас стоит малообъемный мотор – он и так «дохлый», а тут еще и гидроусилитель отбирает.

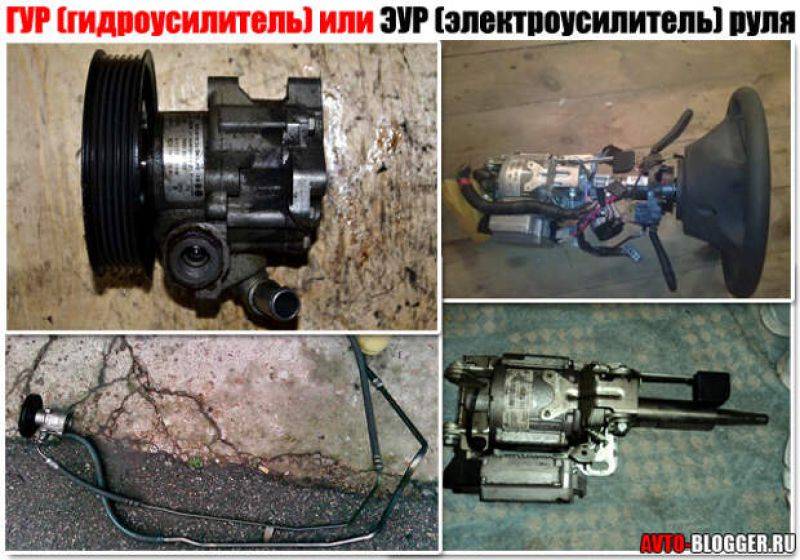

Гидроусилитель или электроусилитель — в чем разница

Действительно, крутить руль, не оборудованный усилителем, гораздо сложнее. И если в движении это не столь принципиально, то на парковке отсутствие ГУР или ЭУР может доставить много хлопот.

Система устанавливается на рулевой кардан, и распределяет усилия на руле. Таким образом, водитель легко сможет крутить рулем, даже если автомобиль стоит на месте.

Итак, электрический усилитель руля представляет собой электромеханическое изделие, которое распределяет усилия от вращения рулевого колеса. Устройство изготавливается в виде единого блока, который ставится на рулевой кардан.

Из достоинств данной системы можно назвать то, что руль вращается очень легко. Даже в сравнении с гидроусилителем. Также плюсом является то, что электроусилитель вы сможете установить самостоятельно даже в тот автомобиль, на котором с завода не было вообще никакого усилителя рулевого управления.

Это очень актуально для старых авто, которым подобная “роскошь” недоступна.

Среди особенностей работы электроусилителя можно указать то, что на определенной скорости он отключается. Устройство снабжено датчиком скорости, который передает показания на бортовой компьютер машины и отключает ЭУР.

Делается это для того, чтобы на высокой скорости водитель по случайности не сделал резких движений рулем. Если ЭУР выходит из строя, вы получаете автомобиль без усилителя руля, и сможете продолжить на нем движение до места ремонта.

Однако следует помнить, что электроусилитель является достаточно мощным потребителем энергии, а значит, водителю придется постоянно следить за состоянием аккумулятора.

Электрический усилитель руля

Электрический усилитель руля не требует никакого обслуживания. В этом основное отличие гидроусилителя руля от электроусилителя.

Гидроусилитель, или сокращенно ГУР, имеет гораздо более сложное устройство. Он представляет собой набор трубок, роликов и ремней.

Ремни вращают ролики, а жидкость передает усилие, в результате чего крутить руль водителю становится легко — однако, не столь легко, как в случае с ЭУР.

Именно сложность конструкции является основным недостатком данной системы. В случае поломки, вы уже не сможете управлять автомобилем.

Кроме того, гидроусилителю требуется периодическое обслуживание — замена жидкости. Также необходимо следить за состоянием трубок гидроусилителя. Со временем они могут потрескаться, и рабочая жидкость начнет уходить.

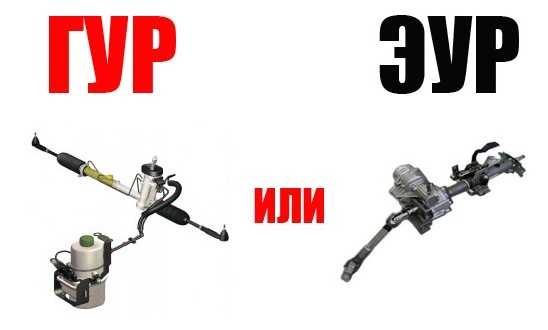

Выводы — электро или гидроусилитель руля

Итак, электро или гидроусилитель руля? Отвечая на этот вопрос, нужно сказать, что ГУР получил большее распространение по сравнению с электроникой. Однако тенденции современного автомобилестроения неуклонны — производители стараются устанавливать на новые авто именно ЭУР, поскольку он является гораздо более неприхотливой, хотя, пока еще все же редкой, аппаратурой.

Если вы готовы периодически обслуживать гидравлический усилитель, то стоит сделать выбор в его пользу. Если же для вас важна надежность и возможность даже в случае поломки добраться до автосервиса, то стоит поискать машину с электронным усилителем руля.

Плюсы и минусы ГУР

К безусловным преимуществам гидроусилителей можно отнести следующие моменты:

  • адаптированность к высоким нагрузкам, которая позволяет использовать ГУР на тяжелых машинах, включая грузовики;
  • относительная дешевизна, которая сказывается и на общей стоимости машины;
  • удобство управления машиной в широком скоростном диапазоне;
  • относительная простота обслуживания и доступность ремонта;

Есть у ГУРа и свои недостатки:

  • на работу насоса используется мощность двигателя;
  • сальники легко повреждаются, в результате чего система начинает течь;
  • эффективность работы гидроусилителя напрямую зависит от уровня жидкости в его бачке;
  • жидкость нужно периодически менять;
  • ГУР не дает возможности индивидуально отрегулировать рабочие характеристики рулевой системы.

Описание ЭУР, находящейся в колонке руля

Электроусилитель приводит к потерям на трение в элементах руля. Также при его использовании проявляется момент инерции. При вращении устройств, встроенных в саму рейку или расположенных отдельно, во время поворота рулю обеспечивается необходимая помощь. У ротора любого электродвигателя имеется масса, а также момент инерции, что не позволяет его резко остановить. Также невозможно быстро поменять направление, в котором он вращается. Электронике требуется определенное время для адаптации. Момент инерции означает появление сопротивления на руле, когда на ходу он изменяет направление своего вращения. ЭУР, который встроен в колонку руля, считается дешевым вариантом. Он применяется в машинах, которые относятся к бюджетной категории.

Электроусилитель руля

Усилители с электромотором в большинстве случаев включают редукторы червячного типа. Это относится и к встроенному в колонку ЭУР. В результате увеличиваются потери на трение. Информативность руля также сильно падает и настроить электронику для уменьшения указанного недостатка будет невозможно. Это часто приводит к разочарованию водителя, который пересел с авто с ГУР на авто, где имеется ЭУР. В результате изношенности сальников гидравлика может быстро дать течь и для восстановления этого узла потребуются большие деньги. Преимущество такого типа ЭУР заключается в том, что электроника в колонке руля практически никогда не отказывает. Эту систему по возможностям ресурса можно сравнить с гидравлической.

Особенности ЭУР с приводом червячного типа

Этот ЭУР можно определить по внешним характеристикам. Недалеко от входного вала находится электромотор, который присоединяется к корпусу. Такая рейка имеет встроенный усилитель. Во время эксплуатации автомобиля ЭУР обеспечивает неприятные последствия, как и предыдущий. Очень похожи показатели моментов инерции, а также потерь на трение. Так как элементы электроусилителя расположены в самой в рейке, то стоимость ремонтных работ может стать выше.

Особенности ЭУР двухвального типа

Этот червячный ЭУР раньше можно было встретить в Лексусах и Тойотах. Характерная особенность рейки электрического типа заключается в том, что электромотор находится в другой части входного вала. В рулевом механизме есть также отливы для опорных сухарей. На реечном валу находятся зубчатые пары с 2-х краев. Первая начинает работать при воздействии водителя на руль во время совершения поворота. Другую пару перемещает электромотор, оснащенный червячным приводом.

Двойное трение на выходе создается за счет еще одного опорного сухаря. Также оно связано с наличием «шестерни-рейки». Для настройки рейки нужен особенный подход, чтобы не повлиять на показатель информативности руля. При поломках возникают серьезные проблемы. Но наличие дополнительной опоры с сухарем позволяет защитить рейку от появления стука в самой втулке.

Как работает ЭУР с винт-шариковой гайкой

Такой вид рейки можно назвать самым правильным. В рейке располагается встроенный электрический мотор, в приводе находится шариковая гайка. Такая конструкция ротора снижает трение на выходе и уменьшает паразитный момент инерции. Возможна настройка усилителя, чтобы обеспечить адекватное усилие на руле и его хорошую информативность.

Необычность рейки данного типа заключается в цилиндрическом корпусе с большим диаметром. Но рейка стоит очень дорого. Причем некоторые производители используют слабые опорные втулки, что приводит к стуку в рейке при небольшом пробеге. Но эту проблему можно легко решить в специализированной мастерской, где могут недорого установить втулку более высокого качества.

Поговорим про ЭУР

Электроусилитель создавали как новый шаг в усовершенствовании усилителей рулевого управления.

Ее называют более совершенной и простой. Причем ЭУР имеет внушительное количество разновидностей.

В двух словах опишу принцип работы. Здесь в основе всей системы лежит электрический двигатель, который соединяется с валом. Этот мотор осуществляет вращение вала в левую или правую сторону. Тем самым водителю проще вращать рулевое колесо. Разница между электроусилителями заключается в том, что моторчик может устанавливаться на разные участки рулевой системы. Обычно это рулевая колонка, вал рейки, переходник в виде шариковой гайки и прочие решения.

Среди всех представленных вариантов, именно конструкция с шариковой гайкой ближе всех оказалась к гидроусилителям в плане точности и создания оптимального усилия для работы рулевого механизма.

Остальные же пока в поисках и на пути к совершенствованию.

ЭУР лишен всевозможных трубок, здесь не применяются жидкости и шланги из металла или резины. Также отсутствует насос. Это обеспечивает конструкции компактность. Иногда полноценный ЭУР помещается на рулевой колонке.

В чем плюсы и минусы

Начнем с положительных моментов.

К числу достоинств электроусилителей на автомобилях относят такие пункты:

  • хорошее создаваемое усилие при управлении;
  • минимум 2 режима работы (город и трасса);
  • способность лучше экономить топливо;
  • компактные размеры;
  • технически более простая конструкция;
  • не используются жидкости;
  • обладает широким температурным режимом работы;
  • в случае возникновения неисправности рулить все равно можно;
  • ряд электронных помощников парковки и автопилот работают только с ЭУР;
  • надежные системы, по качеству не уступающие конкуренту.

Владельцы автомобилей с электроусилителем даже не знают, что такое замена гидравлической жидкости или как выглядит потекший сальник.

Многие электроусилители отлично работают до 150-200 тысяч км пробега, не проявляя никаких признаков неисправностей.

Но если вы заметили, что у вас скрипит руль, либо по какой-то причине руль тянет в сторону, есть высокая вероятность того, что усилитель вышел из строя.

На самом деле и с гидравликой может случаться нечто подобное.

Кажется, я что-то забыл. Ах да, назвать недостатки.

Минусов у ЭУР вполне достаточно. Среди них:

  • сложный и дорогой ремонт;
  • система боится влаги;
  • нужна более сложная электропроводка;
  • требуется мощный генератор на машине;
  • первые образцы ЭУР часто глючат и работают невнятно.

Ситуации, когда руль не возвращается в исходное положение, довольно распространены для усилителя. Хотя причин такого явления есть несколько.

Конструктивные особенности

Гидроусилитель представляет собой достаточно простой механизм, который состоит из толкателя (поршня), приводимого в движение специальным маслом. Он монтируется отдельно от рулевого вала, хотя напрямую связан с ним. При отклонении от прямолинейной траектории движения автомобиля активируется насос гидроусилителя, который через специальные трубопроводы нагнетает в рабочую камеру жидкость, заставляя колёса поворачиваться с меньшим усилием. Производительность насоса гидроусилителя пропорциональна углу поворота руля, что позволяет добиться точного соответствия реакции .

Схема механизмов гидроусилителя руля

Такая конструкция имеет значительное преимущество – она не зависит от электронного управления и не подвержена программным сбоям, которых опасаются многие владельцы современных автомобилей. Конечно, в некоторых моделях гидроусилитель руля оснащён несколькими датчиками, которые оценивают его работу, но их присутствие вовсе не является обязательным. Однако минусом является необходимость использования расходных материалов, представленных . Кроме того, в гидроусилителе имеется немало уплотнений и соединений, которые подвержены износу при эксплуатации с высокими нагрузками. Всё это делает его достаточно ненадёжным узлом и требует проведения регулярной диагностики состояния рулевого управления.

Электроусилитель, как следует из его названия, использует ток, вырабатываемый генератором автомобиля, для приведения в действие компактного мотора. Располагается он непосредственно на рулевом валу, за счёт чего занимает намного меньше места в подкапотном пространстве, а движет весь механизм он с помощью небольшого торсионного вала.

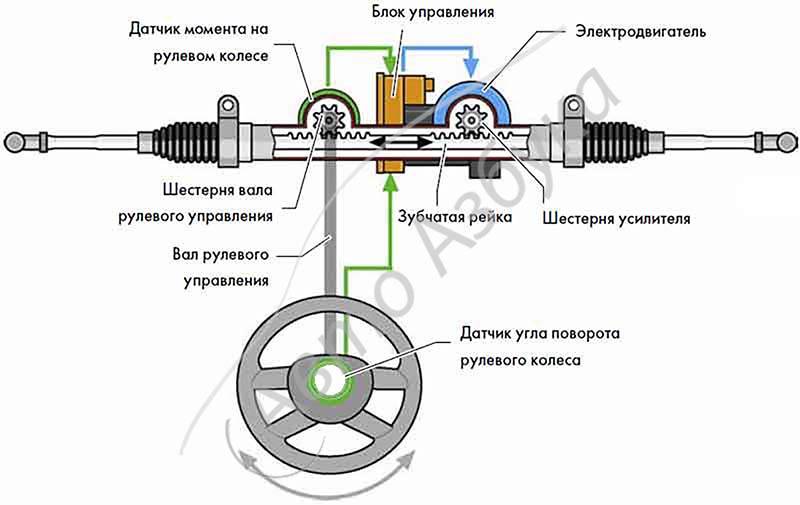

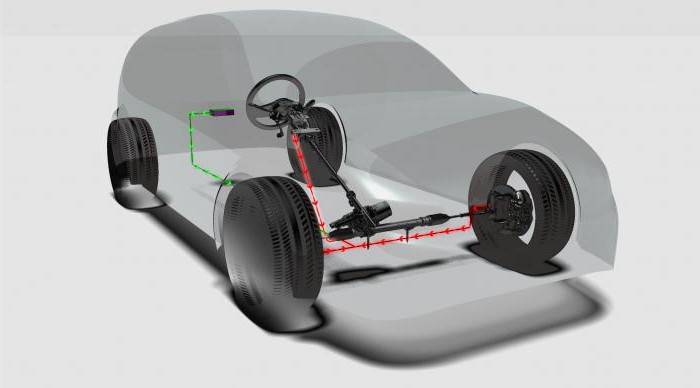

Схема механизмов электроусилителя руля

Производительность регулируется уже не механическим, а автоматическим способом – сигналы на изменение силы тока электроусилителю подаёт компактный блок управления на базе микропроцессоров. Конечно, сбои такого устройства достаточно редки, но на случай внезапной поломки или отказа управляющей программы в электроусилителях предусмотрен аварийный режим работы, который позволяет сохранить управление даже в самых .

Электроусилители руля имеют намного более простую конструкцию и не нуждаются в применении специальных расходных материалов. Кроме того, отсутствие гидравлического контура означает отсутствие множества уплотнений и подвижных соединений, которые являются опасными с точки зрения разрывов и утечек. Конечно, повреждение проводов и датчиков может вывести электроусилитель из строя, но такое случается намного реже, чем пробой гидравлической системы. Поэтому электроусилители в настоящее время считаются прогрессивными и применяются большинством крупных производителей.

Цена машины

Этот пункт часто относится к недостаткам гидравлических усилителей. А всё потому, что для изготовления ГУР требуется больше материалов. К их прочности тоже предъявляются жёсткие требования, так как внутри высокое давление. ЭУР обходится производителям сравнительно дешевле. Но насколько?

Если машина с электроусилителем руля стоит, скажем, полмиллиона неважно каких денег, то с гидроусилителем её цена будет выше на пару тысяч. Справедливости ради следует сказать, что такая закономерность наблюдается не всегда

Да и разница в пару тысяч на фоне полумиллиона выглядит, по правде говоря, смешно. По крайней мере, недостаточно серьёзно для того, чтобы по этому критерию уверенно заявить — ЭУР лучше ГУР.

Вид усилителя и расход топлива

На этот счёт в Интернете развелось немало «экспертов», которые со всей серьёзностью утверждают, что машина с ГУР расходует больше топлива, чем с ЭУР. Обосновывают они это тем, что насос гидроусилителя постоянно вращается, отбирая энергию у двигателя. А это дополнительное топливо. Электродвигатель же ЭУР вращается только тогда, когда водитель крутит руль. Соответственно, только в эти моменты кушает топливо, которое тратится на выработку генератором электроэнергии.

В теории всё наглядно и логично. Но есть сразу три «но». Во-первых, ещё никто и никогда не измерял на практике, сколько именно топлива уходит конкретно на работу ГУР или ЭУР. Во-вторых, насос в случае с гидравликой хоть и вращается постоянно, но, когда руль не крутится, делает он это вхолостую. В-третьих, без экспериментов невозможно сказать, насколько нагружает электродвигатель во время работы генератор. А ведь на секундочку, мощность мотора ЭУР варьируется от 1 кВт и выше. Это сопоставимо со стартером. А уж о том, насколько это мощный потребитель, надеемся, знают все.

Итог — мнимая экономичность машин с ЭУР является ничем иным, как непроверенным мифом. Пользуются этой выдумкой и продавцы машин, и «эксперты» с диванов, и остальные, кому выгодно преподнести электроусилители в наилучшем свете. С объективностью это ничего общего не имеет.

Какая система удобнее в управлении

При разработке усилителей системы управления автомобилем перед конструкторами стояла сложная задача. С одной стороны, необходимо обеспечить легкость при повороте колес, с другой стороны, водитель не должен терять «контакт» с дорогой, для этого требовалось обеспечить обратную связь.

На деле многие водители убеждены, что при использовании ЭУР чувствовать дорогу не всегда будет получаться. На деле это совершенно не так. Дело в том, что электроусилитель, наоборот, наиболее точно чувствует и анализирует ситуацию на дорожном полотне, поэтому он четко передает угол поворота, а при ускорении машины руль становится «тяжелее». ГУР в этом вопросе проигрывает, так как он хоть и обеспечивает надежную обратную связь, но при этом предохранить от выворота руля на большой скорости он не может. Электроусилитель же не допустит подобной ситуации.

Еще один миф, который прочно засел в головах «бывалых» – это то, что ЭУР не поддается ремонту, поэтому если он сломается, то ничего с этим не поделаешь. На самом деле и это не так. Просто для того, чтобы отремонтировать электроусилитель, нужно обращаться не в СТО, а к электрикам.

Среди действительно реальных недостатков ЭУР стоит упомянуть тщательную калибровку, которая требуется такой системе. По факту произвести все эти настройки можно на иномарках, детища отечественного автопрома будут куда капризнее в этом вопросе. Также электромотор нуждается в дополнительной защите – демпфере, который будет гасить вибрации и колебания, влияющие на целостность ЭУР.

Преимущества и недостатки рулевого усилителя

Основное преимущество усилителя руля – уменьшение требуемого усилия при повороте рулевого колеса (особенно в процессе парковки, когда необходимо совершать большое количество оборотов)

Вторым, но не менее важным преимуществом усилителя руля является важное свойство, обеспечивающее смягчение и ослабление ударов передаваемых от неровностей дороги к рулевому колесу. Представьте, как бы вам мешала вибрация на руле при управлении автомобилем

Важной особенностью усилителя руля является его сбалансированная работа, которая должна обеспечить своевременную передачу усилия от рулевого механизма к рулевому колесу, и в то же время оставить необходимое реактивное усилие на руле, которое позволяет водителю чувствовать автомобиль во время движения. Для достижения оптимальной работы усилителя руля необходимо обеспечить информативность рулевого привода, в тоже время, сохранив не тугое, удобное вращение рулевого колеса

На правильную работу усилителя руля влияют следующие факторы: производительность насоса, углы установки колес, геометрия и параметры передней и задней подвесок, характеристики и состояние шин, жесткость кузова

Для достижения оптимальной работы усилителя руля необходимо обеспечить информативность рулевого привода, в тоже время, сохранив не тугое, удобное вращение рулевого колеса. На правильную работу усилителя руля влияют следующие факторы: производительность насоса, углы установки колес, геометрия и параметры передней и задней подвесок, характеристики и состояние шин, жесткость кузова.

Большинство производителей выбирают комфорт, жертвуя при этом информативностью рулевого механизма. Это объясняется использованием автомобиля в обыденных целях. Но, если вы заядлый автолюбитель, с определенными требованиями к управляемости, любите быструю и экстремальную езду, следует задуматься над этим вопросом более серьезно, правильно расставив приоритеты.

«При движении автомобиля на маленькой скорости руль должен поворачиваться легко, а при высокой скорости рулевое колесо должно быть упругим и информативным».

Для выполнения этой задачи используется специальное устройство – электрогидравлический модулятор давления, который при увеличении скорости получает сигнал, сформированный управляющим блоком, затем по этому сигналу ограничивает давление в рабочем контуре, что ограничивает влияние гидроусилителя на управление автомобилем.

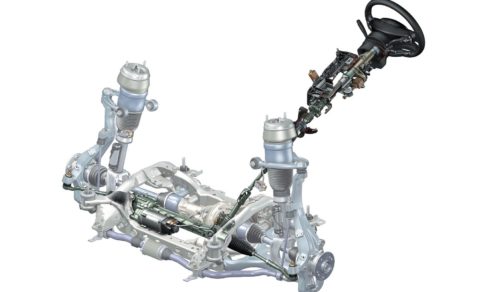

Рулевой механизм Active Steering с переменным передаточным отношением

Можно ли изменять передаточное отношение усилия на руле? Этот вопрос особенно актуален при движении автомобиля на высокой скорости, когда не требуется лишняя острота рулевого управления. Ведь небольшие изменения положения руля могут повлиять на движение автомобиля, что непременно заставит водителя волноваться. Чего не скажешь о парковке автомобиля, здесь все наоборот, хочется не крутить руль туда-сюда на большие углы.

Тут на помощь устанавливается рейка с переменным профилем: в нулевой зоне зубья треугольные, а ближе к краям — трапецеидальной формы. Шестерня входит с ними в зацепление с разным плечом, что помогает изменить передаточное отношение.

На некоторых современных автомобилях устанавливается система активного управления автомобилем – Active Steering. Она позволяет изменять передаточные отношения рулевого механизма, в зависимости от режима движения, как раз в тех случаях, что мы описывали выше (ситуация на большой скорости и ситуация с парковкой).

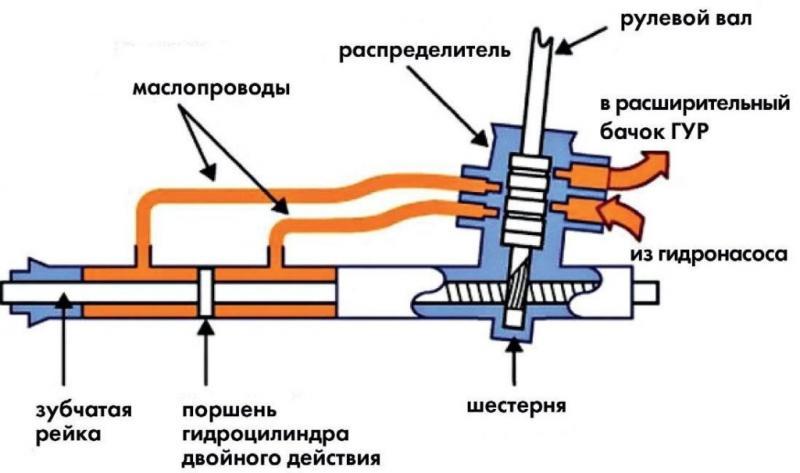

Принцип работы гидроусилителя

Основным компонентом узла считается золотник, его положение определяет процесс функционирования узлов и элементов системы. Независимо от типа перемещения золотника, которое может быть осевым либо роторным, отличий в принципе действия нет.

Когда рулевое колесо установлено в центральном положении, золотник удерживается посредством центрирующих пружинных элементов. Это обеспечивает возможность свободного перемещения масла по всем компонентам системы. Но при условии, что распределитель находится в правильном положении.

Насосное устройство функционирует в усиленном режиме, перегоняя рабочую жидкость по системе. Этот узел работает всегда, независимо от того, выполняются маневры или нет. Основное предназначение насосного устройства заключается именно в прокачке масла.

Когда водитель поворачивает руль, золотник начинает передвигаться, в результате чего закрывает сливной патрубок. Это приводит к подаче масла в одну из полостей цилиндра, процедура закачки выполняется под воздействием давления. Одновременно компоненты поршня и шток из-за перемещения жидкости проворачивают колеса и корпус распределительного устройства в ту сторону, куда перемещается золотник. Корпус распределительного устройства может настигнуть золотник только в момент, когда он перестает двигаться, это свидетельствует о выполнении маневра. Затем золотниковый элемент перемещается в изначальное состояние, открывается патрубок для слива масла.

Саня Маевский подробно рассказал о принципе работы ГУР.

Устройство ГУР

В зависимости от типа гидравлического усилителя его конструкция может быть разной.

Классический ГУР

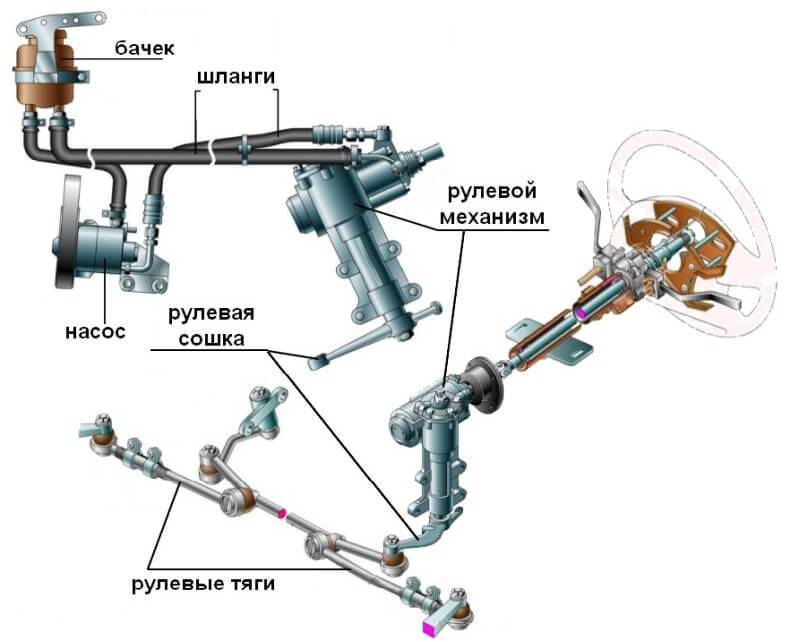

Схема ГУР

Составные компоненты системы гидроусилителя руля:

  1. Насосный механизм. Этот узел предназначен для обеспечения всей системы необходимым давлением, чтобы жидкость циркулировала. На большинстве современных авто применяются пластинчатые механизмы. Это обусловлено повышенным КПД и увеличенным ресурсом использования. Сам насос обычно монтируется на двигателе, а его работа обеспечивается благодаря ременной передаче.
  2. Распределительный узел. Этот механизм используется для распределения масла и его направления на конкретные полости цилиндра. В зависимости от системы в ГУР может использоваться роторный либо осевой распределительный механизм. Если движения золотника поступательные, распределительный узел оснащен осевым распределителем, вращательные — то роторным. Узел устанавливается на компонентах рулевого привода или непосредственно на валу с рулевым механизмом. Этот механизм чувствителен к наличию загрязнений в рабочей жидкости.
  3. Гидравлический цилиндр. Используется для обеспечения работы поршня и штока при подаче жидкости. Для поворота колес машины применяются специальные рычаги. Сам цилиндр располагается между кузовом и приводом либо на рулевом механизме.
  4. Магистрали. По патрубкам производится перемещение масла в системе ГУР. Магистрали могут быть низкого либо высокого давления. Первые используются для возврата рабочей жидкости из расширительного резервуара в насосное устройство и опять в бачок после отработки. Вторые предназначены для подачи расходного вещества между насосным устройством, распределительным механизмом и цилиндром.
  5. Масло. Смазочное вещество необходимо для обеспечения подачи усилия к гидравлическому цилиндру от насосного устройства. С его помощью выполняется смазывание всех компонентов усилителя.
  6. Расширительный резервуар. Бачок предназначен для хранения расходного материала и его циркуляции. Оборудуется фильтрующим устройством, посредством которого выполняется очистка вещества от грязи. На резервуаре имеются отметки, которые позволяют контролировать уровень жидкости.

ЭГУР

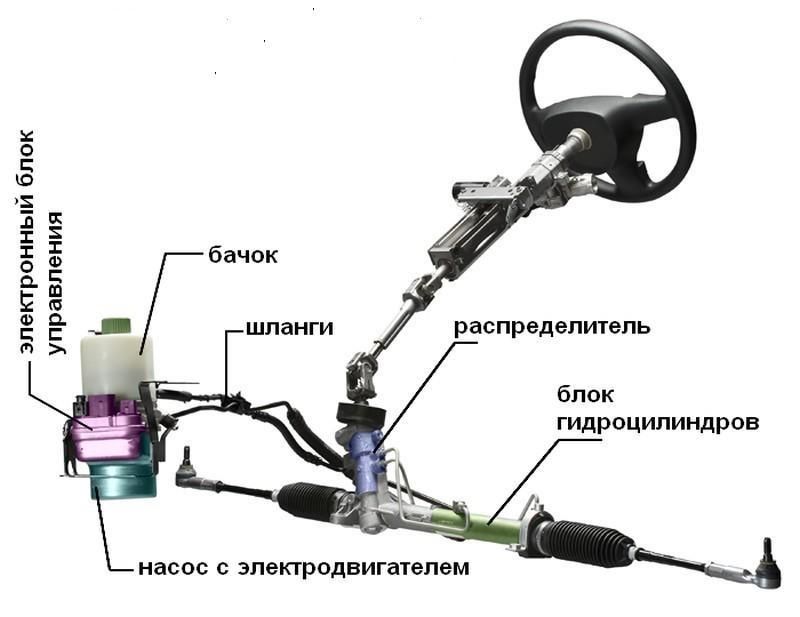

Схематическое описание устройства ЭГУР

Такой тип усилителя имеет аналогичное устройство, только ЭГУР оснащается управляющим модулем, а также электромагнитным клапаном. Также система может быть дополнена контроллером скорости.

Если руль в системе гидравлического управления находится в исходном состоянии, величина давления смазочного вещества составит 5-7 бар. Когда выполняется маневр и задействуется насосное устройство, то параметр давления увеличится до 79-86 бар.

Технологии

Единственный способ тонкой настройки гидроусилителя представляет собой применение рейки с прогрессивным передаточным отношением. Она помогает создавать некоторую тяжесть при повороте руля на малый угол, что способствует повышению стабильности автомобиля при движении с достаточно большой скоростью. Однако при отклонении рулевого колеса от нулевого положения на большое расстояние усилие существенно уменьшается, что облегчает парковку в условиях крупного города.

Кроме того, производитель может варьировать производительность насоса, однако её приходится удерживать в достаточно узком диапазоне, чтобы не допустить повреждения узла в результате перегрузки и не сделать усилие слишком малым. Именно поэтому изготовители премиальных автомобилей отдают предпочтение хорошо настроенному электроусилителю.

Гидроусилитель состоит из множества деталей

В свою очередь, он может менять свою производительность прямо на ходу – впервые схема с возможностью переключения режимов чувствительности руля была опробована в автоспорте. Кроме того, в блок управления электроусилителем можно записать специальную программу, которая будет имитировать изменение передаточного числа – для этого даже не потребуется применять более дорогие и сложные в производстве рейки. Именно поэтому во многих современных электроусилитель позволяет выбирать несколько режимов работы:

Настройки электроусилителя можно менять на ходу, если такая функция предусмотрена производителем – для этого достаточно нажать специальную кнопку или выбрать соответствующий пункт в меню электронной системы управления.

Электроусилитель слабый для тяжелых автомобилей

Такая ситуация сохранится и в ближайшем будущем, поскольку для разработки компактных моторов с высоким крутящим моментом и большим ресурсом требуется немало времени. Некоторые разработчики пытались применять альтернативные схемы, в которых электроусилитель расположен отдельно от рулевого вала – при этом они могли использовать любые двигатели. Однако такая система была признана неперспективной, поскольку больших преимуществ перед гидроусилителем, который имеет меньшую себестоимость производства, она не имеет.

ИТОГ

Как мне кажется, прогресс неумолимо стремится к электрическим вариантам усилителя, это неизбежно

Хотя бы потому что все современные системы, такие как «подруливание» и удержание машины в полосе, автопарковка, да и прочие автопилоты не могут работать с гидравлическим вариантом, в нем просто нет электрического двигателя которым они могут управлять! Также ЭУР более экономичен, топливо расходуется меньше, что очень важно для экологии. Надежность его такая же, то есть и тот и другой вариант могут ходить долго

Именно поэтому сейчас многие производители, не только Европейские, но и Японские и Корейские переходят именно на электро агрегаты на легковых авто.

Хотя нужно решить две важных задачи, это точность управления (на ГУРЕ она выше), и установка на грузовые тяжелые автомобили. Сейчас это практически не возможно, потому как электрические моторы, монтируемые в рейку получаются тяжелыми и прожорливыми по энергии.

Если берете сейчас для рядового недорого автомобиля в городе, да еще малолитражки, (передвигаетесь с невысокими скоростями) то смотрите в сторону ЭУР. Если машина классом выше, скорости больше, вам нужна точность управления, то можно рассмотреть и ГУР.

Сейчас видео версия смотрим

Современному водителю трудно представить, что еще несколько десятилетий назад транспортные средства не были оборудованы усилителями руля. Данное оборудование начали массово устанавливать на легковые машины только в 1952 году. Сегодня наибольшей популярностью пользуются два типа систем, снижающих управляющее усилие: гидроусилители (ГУР) и электроусилители (ЭУР), однако мало кто знает, чем отличается электроусилитель от гидроусилителя руля.

ГУР и ЭУР выполняют одни и те же задачи, а именно:

  • делают процесс управления транспортным средством легким и комфортным,
  • снижают силу ударов, которые передаются на рулевое колесо в процессе езды по плохому дорожному покрытию,
  • повышают уровень активной безопасности машины.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Шампиньон.

Различия бледной поганки и шампиньона
