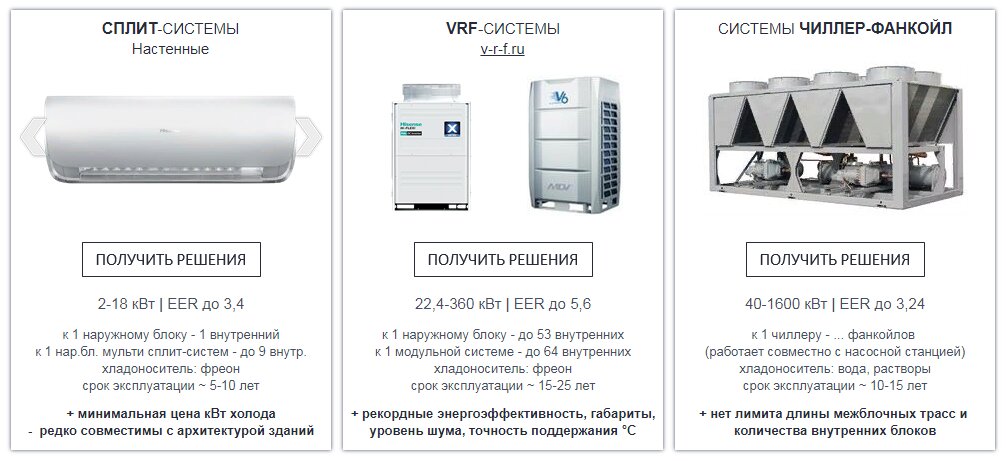

Чем фанкойлы отличаются от кондиционеров – основные показатели
И в том, и в другом случае устройства, о которых рассказано тут, состоят из наружного и внутреннего блоков. В корпус первого заключен теплообменник и модуль управления, а также канал, по которому циркулирует хладагент. Внутренний же – это распределительный узел, посредством которого в помещение поступает охлажденный очищенный воздух. Однако, несмотря на конструктивную схожесть, оборудование все же отличается определенными параметрами и характеристиками, к числу которых относятся:
- Используемый тип хладагента. В качестве теплоносителей для фанкойлов выбирается вода либо гликолевый раствор, тогда как в кондиционерах аналогичную функцию выполняет фреон, который стоит гораздо дороже. Именно поэтому первый вариант считается более экономичным.
- Число потребителей и возможность удалить их от наружного блока. Если речь идет о мульти-сплит-системах, то для каждой конкретной модели обозначается собственное количество внутренних модулей и регламентированная длительность трубопровода. С помощью одного только чиллера можно обслуживать столько фанкойлов, сколько потребуется, ограничения накладывает только мощность центрального охладителя.
- Площадь, которую можно обслуживать подобным образом. С помощью традиционного кондиционера можно охладить до 200 квадратных метров, тогда как несколько комнат, требующих обработки воздуха, лучше кондиционировать с помощью системы чиллер-фанкойл.
- Возможность программировать параметры воздуха для каждого конкретного помещения – на это способен каждый фанкойл, тогда как кондиционеры работают в едином режиме для всего здания.
- Совместимость с остальными климатическими системами, о которых рассказано на https://mir-klimata.info/theoryandpractice/27488/. Использование фанкойлов позволяет с легкостью интегрировать их в системы вентиляции приточного типа, тогда как кондиционеры способны использовать только тот воздух, который находится внутри помещения, и обрабатывают исключительно его.
Несмотря на то, что фанкойлы считаются более функциональными по сравнению с кондиционерами, далеко не всем действительно нужны дополнительные опции, а потому и переплачивать в отдельных случаях нет никакого смысла.
По материалам: RіS — ремонт и стройка – RemontIStrojka.com
Также читайте:
|
Что такое фанкойл
Почему фанкойл называется именно так? Составное слово fancoil (fan + coil) переводится с английского языка как «вентилятор-змеевик». Это отражает систему подачи, подогрева или охлаждения воздуха. Также используется название вентиляторный доводчик.
Фанкойлом называют климатические приборы, способные обеспечивать централизованное кондиционирование комнат. Это не самостоятельное оборудование, а часть климатической системы. По сути он является внутренним блоком канального кондиционера.

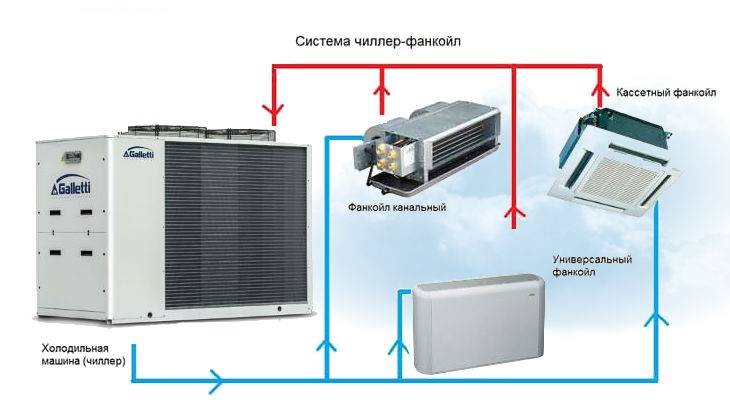

Конструкция системы чиллер-фанкойл состоит из нескольких элементов:
- Расширительная емкость;
- Чиллер или другое устройство, отвечающее за температуру теплоносителя или хладагента, транспортируемого по трубам;
- Фанкойлы – теплообменники, через которые проходит воздух;
- Магистральная разводка, предусмотренная между приборами;
- Хладагент (теплоноситель) – зачастую в его качестве выступает чистая вода, но иногда пропиленгликоль, этиленгликоль или их растворы;
- Система контроля над техникой.
Непосредственно сами фанкойлы играют одну из важнейших ролей. Они обеспечивают циркуляцию воздуха и поддержание заданной температуры.
По принципу установки фанкойлы бывают двух типов – наружные и встраиваемые. Одни, как правило, устанавливаются вертикально вдоль стены, а встраиваемые – в потолке помещения.
По назначению и месту монтажа вентиляторные доводчики делятся на 5 видов. Подробнее вы можете прочитать в статье Типы фанкойлов, их отличия и особенности.

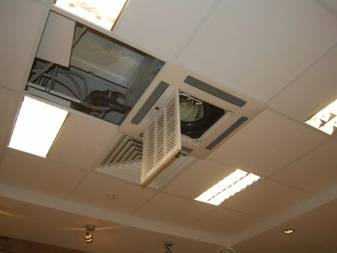

Встраиваемый фанкойл устанавливается в подвесном или натяжном потолке.
Наружные фанкойлы менее эстетичны, но более просты в установке, чем встраиваемые.
Рекомендации по использованию
Если фанкойл устанавливаете дома, то тщательно изучите памятку для пользователя. Обычно там прописаны все моменты, по которым могут возникнуть вопросы.
Насколько часто они требуются, зависит от степени нагрузки на систему. Обычно каждые 7-8 месяцев следует проверять работу прибора. Очищать или заменять фильтр можно научиться самостоятельно, как и проверять работоспособность клапанов, оценивать работу запорной арматуры.

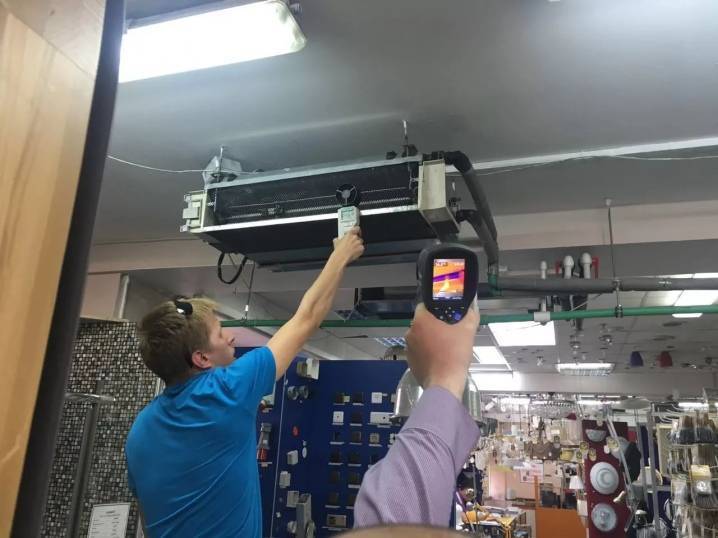

В некоторых случаях может потребоваться профобслуживание:
- при необходимости диагностического контроля воздушных и водяных фильтров;
- при балансировке водяного контура;
- для устранения течи жидкости;
- для проверки работы дренажа – диагностики насоса и очистке трубопроводов.
Если климатический блок издает шум, следует также вызвать специалистов. Такое может произойти в связи с некорректной работой вентилятора, с вибрацией труб. Специалисты быстро справятся с недостатками работы доводчика.
В следующем видео представлен обзор фанкойлов Mycond настенного типа.
Основные достоинства и недостатки использования чиллера и фанкойла
У напольных и потолочных фанкойлов имеется немало достоинств, которые и обеспечили им широкое применение в помещениях. В первую очередь нужно отметить то, что они могут иметь самую разную конфигурацию. Из этого следует, что чиллеры, имеющие более высокий показатель мощности, комплектуются большим количеством охлаждающих устройств, которые могут быть установлены в здании. Базовое холодильное устройство размещается в одном месте, что позволяет экономить площадь и объем в пределах всего здания. Кондиционеры-доводчики просты в обслуживании и уходе.
Особенностью чиллера является то, что он может быть установлен на достаточно большом расстоянии относительно охлаждающих устройств. Такая возможность появляется благодаря использованию высококачественных труб, имеющих хорошую теплоизоляцию, и большой емкости теплоносителя. Именно по этому параметру они превосходят многие другие системы, в которых в качестве хладагента используется газ.
Системы подобного типа отличает несложная установка и монтаж, которые не требуют больших денежных средств. Работы по монтажу осуществляются при помощи автоматических устройств и запорно-регулирующей аппаратуры. В рамках монтажа также применяются обычные трубы в качестве материала прокладки магистральной разводки.
Актуальным для любого покупателя является такое достоинство напольных и потолочных фанкойлов, как экологичность. Для работы они используют холодильный агент, находящийся в жидком состоянии. А это заметно снижает вероятность возникновения аварий. Единственная неприятность, которая может возникнуть в процессе эксплуатации подобных систем — затопление помещения в случае прорыва трубы. Системы вентиляции подобного типа могут использоваться совместно с приточно-вытяжной системой и системой отопления.
Другим важным плюсом является то, что эта система позволяет установить для каждого конкретного помещения свой режим кондиционирования.
Но не стоит забывать и о недостатках, которые имеются у устройств вентиляции типа чиллер-фанкойл. В первую очередь следует отметить сильный шум, который создаёт во время работы вентилятор. С трудностями можно столкнуться во время проектирования здания, имеющего такую систему кондиционирования.
Здесь необходимо привлекать высококлассных специалистов, которые имеют опыт работы с таким оборудованием и знают его особенности.
Несмотря на то, что потолочные и напольные фанкойлы отличаются простотой обслуживания, всё-таки контролировать их работу должен персонал, прошедший специальную подготовку.
Выбор фанкойлов
Фанкойлы – это устройства, которые предназначены для охлаждения или обогрева помещений. Они могут работать в качестве самостоятельных систем или использоваться в качестве дополнительного оборудования.
При выборе фанкойла необходимо учитывать несколько факторов:
- Площадь помещения. Для больших помещений потребуется фанкойл с большей мощностью, чтобы обеспечить достаточное охлаждение или обогрев.
- Климатические условия. Если регион, где находится помещение, характеризуется высокой влажностью или экстремальными температурами, то необходимо выбирать фанкойл с подходящими характеристиками.
- Требования к воздушной среде. Если помещение находится в зоне повышенной пыли или загазованности, то следует выбирать фанкойлы с фильтрами повышенной эффективности.
Кроме того, при выборе фанкойла стоит обратить внимание на:
- Метод установки. Фанкойлы могут быть напольными, настенными или потолочными.
- Дополнительные функции. Некоторые фанкойлы могут иметь функцию дополнительной вентиляции, встроенный таймер или дистанционное управление.
Серия фанкойлов | Характеристики |
---|---|
Haier T-ей | Управление по 2-х проводной линии, низкий уровень шума, компактный дизайн. |
LG TNSQ | Встроенный контроллер, поддержка протокола Modbus, сенсор для измерения температуры наружного воздуха. |
Gree U-ма | Комплектуется DC-мотором, имеет низкий уровень энергопотребления, возможность монтажа на пол или потолок. |
Вопросы и ответы
Где находится подача и обратка у подвесных фанкойлов?
Все зависит от конкретной модели. У напольно-потолочных фанкойлов трубки обычно подключаются с боковой стороны (см. фото), у потолочный – с задней. У кассетных фанкойлов – во внутренней части, которую обычно прячут в подвесных потолках.
Как к одному фанкойлу подключить 5 помещений?
Для этого нужно устанавливать фанкойл канального типа в системе приточной вентиляции. А от него делать отдельную разводку. При этом стоит учитывать, что температурный режим будет одинаковым для всех помещений.
Как смонтировать фанкойл на тепло и холод?
Установка такого фанкойла ничем не отличается от монтажа обычного. Вообще, режим работы (обогрев или охлаждение) зависит от чиллера, а не от фанкойла. Соответственно, он задается централизовано для всей системы.
Чем отличается фанкойл от кондиционера?
В кондиционере между внутренним и наружным блоками циркулирует фреон. Именно он выступает в качестве теплоносителя.
В системе чиллер-фанкойл теплоносителем является вода или антифриз. Фреон является рабочим телом чиллера, позволяющим поднять или опустить температуру теплоносителя до необходимой. А он, в свою очередь, охлаждает или нагревает воздух посредством фанкойла. Подробнее об этом вы можете прочитать в статье « ».
Существует ли межблочная связь между фанкойлами?
Нет, каждый фанкойл – это отдельное устройство и напрямую связан только с чиллером. Конечно, можно подключить центральный контроллер, который бы отслеживал температурные режимы, но это не будет межблочной связью.
В чем различия между системой чиллер-фанкойл и АБХМ?
АБХМ также называют абсорбционным чиллером, но ее принцип работы существенно отличается. В ней используются камеры с пониженным давлением, за счет чего можно эффективно получать тепло или холод, используя низкопотенциальную среду.
Здоровый микроклимат дома, это не только свежесть и приятный аромат, но и здоровье его обитателей
Именно поэтому так важно позаботиться о чистоте и комфорте воздуха квартиры или дома
Среди множества систем, предназначенных для кондиционирования, можно выделить чиллер-фанкойл. Речь о ней и пойдет в нашей статье.
Система чиллер-фанкойл предназначена для кондиционирования воздуха.
Состоит из двух частей:
- Чиллер
– охлаждающее или нагревающее устройство. - Фанкойл
– агрегат, который служит как для охлаждения, так и нагрева воздуха, кондиционер.
Кроме вышеуказанных приборов в состав входят
:
- Гидромодуль
(насос или насосная станция). Предназначен для транспортировки теплоносителя. - Устройство автоматического регулирования
и управления. - Соединительные элементы
(трубы, подключающие агрегаты друг к другу). - Теплоноситель
. Это – обычная вода или специальный раствор, например, этиленгликоль. Вода используется при установке системы в районах с жарким климатом, например, тропическим. Растворы используются в местах, где климат умеренный или холодный. К примеру, Сибирь и центральные регионы России. - Хладагент
. Чаще всего, газ. - Накопительный бак
. - Расширительный бак
.
Что представляет собой фанкойл?
Под фанкойлом может пониматься:
- готовое, законченное устройство, предназначенное для охлаждения или нагревания воздуха в помещении и не имеющее в своей конструкции охлаждающего контура с хладагентом;
- ключевой элемент соответствующего устройства, отвечающий непосредственно за охлаждение или нагрев воздуха.
Можно отметить, что фанкойл — как в первом, так и во втором значении — фактически является продуктом эволюционного развития кондиционеров. С чем это связано?
Дело в том, что в первых моделях кондиционеров в качестве охлаждающих жидкостей использовались по-своему вредные аммиак и фреоны. Впоследствии от задействования данных веществ было решено отказаться. Вместо них в конструкции кондиционера начали применяться теплообменники, в которых находится, вероятно, самый экологичный хладагент и теплоноситель — вода.
Теплообменники подобного типа получили название фанкойлов. Их наименование впоследствии дало название новому классу климатической техники.
Принцип работы фанкойла довольно прост: через теплообменник пропускается вода (или другая экологичная жидкость), которая к тому моменту проходит обработку в холодильном (или нагревательном) модуле. После с помощью вентилятора воздух из помещения направляется на теплообменник, охлаждается (или нагревается) до требуемой температуры, а затем выводится в комнату.
Отметим, что фреон в конструкции фанкойлов все же может использоваться — в целях обеспечения функционирования холодильного модуля. Но прямого вреда экологии он в данном случае не наносит.
Фанкойлы чаще всего применяются для охлаждения больших помещений — спортзалов, торговых центров. Это связано с тем, что они имеют довольно высокую мощность, и их использование может быть слишком дорогим для владельцев жилых помещений.

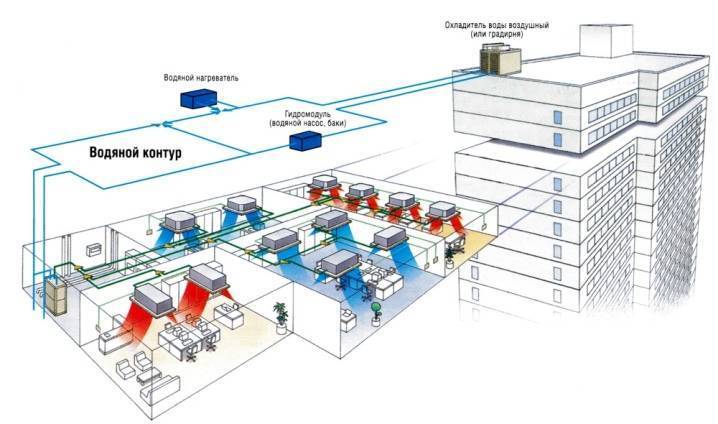

Из чего состоит система чиллер-фанкойл
В состав системы чиллер-фанкойл входят следующие структурные элементы:
- Чиллер или центральная охлаждающая машина
- Фанкойлы или локальные теплообменники
- Охлаждающая жидкость (теплоноситель). Это может быть обычная вода или раствор этиленгликоля.
- Насос, называемый гидромодулем. В крупных системах обычно речь идет о насосных станциях
- Трубная разводка
- Система автоматического регулирования

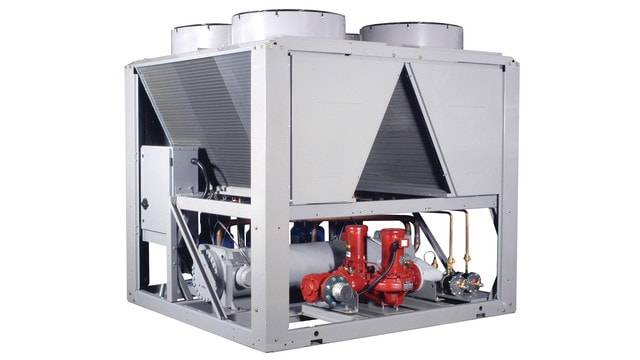

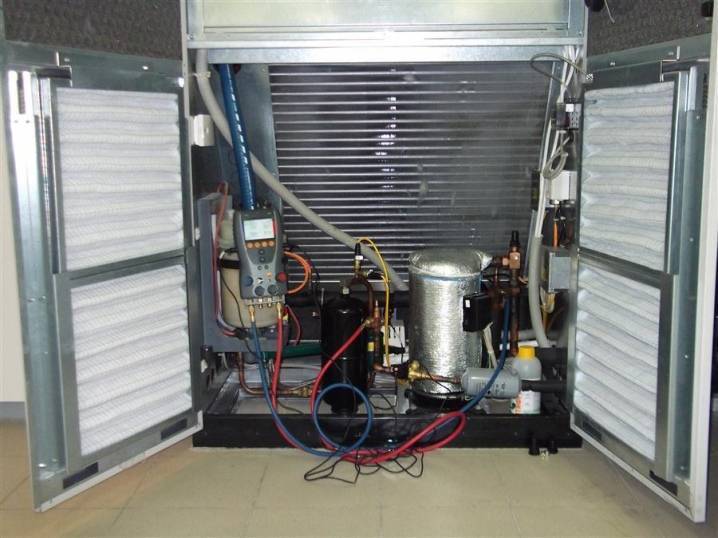

Как устроен чиллер
Чиллером называют агрегат, предназначенный для охлаждения или нагрева жидких сред, используемых далее в качестве теплоносителей. Чиллеры могут иметь широкий диапазон мощности, благодаря чему они с успехом используются в пищевой промышленности и фармацевтике, а также в климатотехнике. Их применяют для кондиционирования воздуха и отопления общественных зданий и частных домов, для заливки катков, охлаждения напитков и медикаментов.
Устройство чиллера аналогично устройству бытового холодильника. В нем есть компрессор, конденсатор и испаритель. Отличие состоит только в том, что тепловая энергия может забираться или отдаваться жидкости, циркулирующей через теплообменник, для чего используются одновременно 2 контура циркуляции воды: горячий и холодный.
В жаркое время года тепло охлаждаемой жидкости используется для нагрева воды, направляемой далее на горячее водоснабжение. В холодное время года осуществляется только нагрев воды.
Движение горячей и холодной жидкости идет по двум отдельным непересекающимся трубопроводам, по которым теплоноситель поступает к фанкойлам.
Что такое фанкойлы — принцип работы
Фанкойл это высокоэффективный теплообменник, одновременно подключаемый к холодному и горячему трубопроводу. Для усиления теплообмена используется вентилятор, монтируемый за теплообменником фанкойла. Особенностью фанкойла является создание воздушных потоков заданной температуры внутри помещения без дополнительного притока воздуха извне, что позволяет повысить эффективность использования вырабатываемой чиллером тепловой энергии.
Управление фанкойлом может идти в ручном и в автоматическом режиме.
При ручном управлении для отопления достаточно перекрыть кран подачи в устройство холодной воды, а для охлаждения, напротив, перекрыть кран подачи горячей воды, открыв движение охлаждающей жидкости.
В автоматическом режиме достаточно установить на панели требуемую температуру воздуха в помещении, поддержание которой осуществляется с помощью термостатов, регулирующих движение горячего и холодного теплоносителей.
Место установки фанкойлов может быть любым: настенным, напольным, потолочным. Если система используется предпочтительно для охлаждения, предпочтение отдается потолочному монтажу. Если, наоборот, для отопления, то фанкойлы помещают в нижней части стен.
Подведем итоги
Чиллер-фанкойл эффективная, проверенная временем, система отопления и кондиционирования воздуха, применение которой обеспечивает благоприятный климат круглый год.
Чиллер-фанкойл в равной степени эффективна для общественных зданий и частных домостроений, но в настоящее время ее широкое распространение ограничено недостаточным количеством предложений на рынке нашей страны чиллеров малой мощности, установка которых возможна в индивидуальных домах.
Еще одним недостатком чиллеров является высокая стоимость единицы тепловой энергии, вырабатываемой с их помощью. При выборе чиллеров для отопления они проигрывают газовым котлам.
В последнее время становится все более распространенным у потребителей фанкойл канальный. Это устройство представляет собой оборудование, которое имеет способность нагревать или охлаждать воздух внутри помещения по желанию потребителя. Попросту говоря, подобный агрегат можно назвать теплообменником, который можно установить в любом помещении постройки любого назначения, это позволит выбрать определенный температурный режим в любое время, который будет комфортен для людей, находящихся внутри здания.

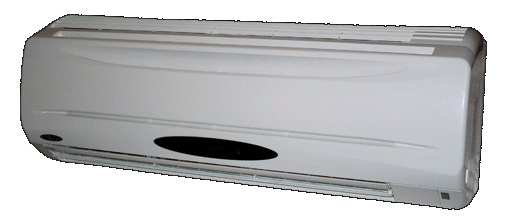

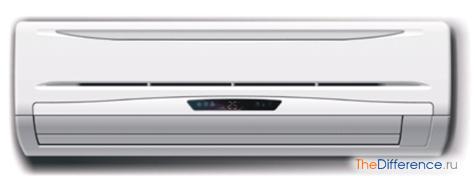

В чем заключается специфика работы кондиционера?
Под кондиционером понимается устройство, которое:
Девайсы данного типа представлены в довольно широком спектре модификаций. В числе самых популярных:
В компрессорных кондиционерах ключевым элементом является охлаждающий контур: внутри него циркулирует специальный хладагент. Чаще всего — именно фреон. Можно отметить, что современные его модификации — такие как R-22 или R410A — считаются относительно безопасными для экологии. Также в конструкции кондиционера предусмотрены:
Работает кондиционер так. Сначала в компрессор под невысоким давлением подается хладагент. Затем он сжимается, в результате чего его температура повышается примерно до 90 градусов. После хладагент перемещается в конденсатор, обдуваемый вентилятором. Под воздействием мощного потока воздуха хладагент быстро охлаждается, а воздух, что проходит через конденсатор, наоборот, нагревается.
Фреон на выходе конденсатора находится в жидкой форме под большим давлением. Его температура обычно на 20 градусов ниже, чем та, что имеется у воздуха в помещении. Хладагент направляется из конденсатора в дроссельное устройство. После — выводится из него в сильно охлажденном состоянии. Затем попадает в испаритель, где превращается в газ. Данная процедура сопровождается поглощением тепла, в результате чего воздух, который пропускается через испаритель, охлаждается. После этого хладагент вновь может быть запущен в цикл — начиная с попадания в компрессор.
Кондиционеры испарительного типа устроены намного проще. В их конструкции присутствуют следующие ключевые элементы:
Воздух втягивается вентилятором кондиционера в резервуар с влажными фильтрами, охлаждается, после чего выводится в помещение.

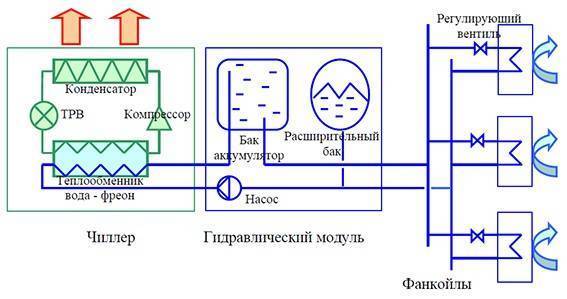

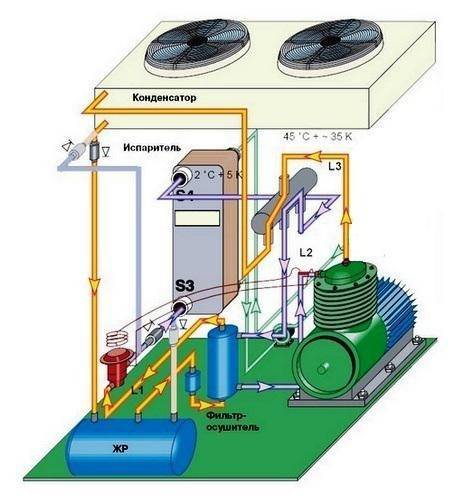

Принцип работы чиллера
В качестве источника теплоносителя используется чиллер. Он повышает или понижает его температуру в зависимости от потребностей. Рабочий цикл чиллера на охлаждение следующий:
- Компрессор сжимает фреон до температуры конденсации;
- При переходе хладагента в жидкую фазу, его температура повышается;
- В конденсаторе фреон охлаждается от воздуха или воды (в зависимости от типа чиллера);
- Проходя через ТРВ (терморегулирующий вентиль) хладагент попадает в испаритель;
- Давление фреона падает, он переходит в состояние газа;
- При кипении (испарении) температура хладагента понижается;
- Фреон охлаждает воду, которая циркулирует через фанкойл.
Если чиллер работает в режиме обогрева, цикл происходит в обратном порядке. В нем испаритель и конденсатор меняются ролями. Он нагревает воду, которая циркулирует в фанкойлах и охлаждает воздух (или воду в случае водяного чиллера) во внешней среде.
Типы фанкойлов
В зависимости от способа установки существует 3 разновидности агрегатов:

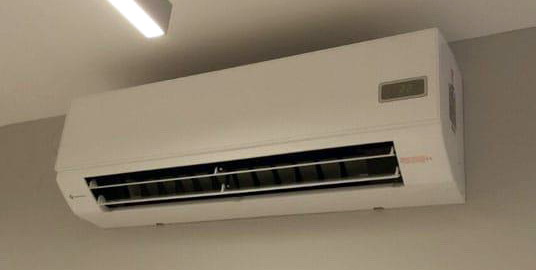

Настенный фанкойл водяной корпусный имеет компактные размеры, подбирается по параметрам и назначению помещения, монтируется открыто на несущую конструкцию, закрепляется на небольшом расстоянии от потолка. Установка проста, лёгкая система креплений, недорогая стоимость. Фанкойл имеет привлекательный внешний вид. Корпус производители выполняют из пластика для полноценного стилевого моделирования в дизайне интерьера.
Фанкойлы промышленные высоконапорные настенного типа часто встречаются на производственных предприятиях. Тангенциальный вентилятор обеспечивает низкий уровень шума и высокую мощность воздушных потоков.

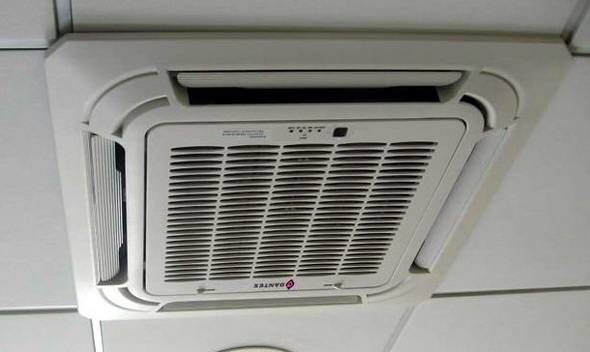

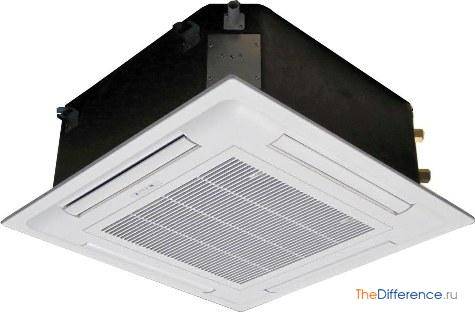

Кассетный агрегат встраивается в подвесной потолок, подобные виды фанкойлов, отвечающие всем нормативам и стандартам, применяются в помещениях с большой площадью – в офисах, гостиницах, кафе, ресторанах, административных учреждениях. Кассетный фанкойл относится к бескорпусным и предназначен для скрытой установки, он размещается за потолочными плитами, видна только фронтальная декоративная панель с регулируемыми жалюзи, распределяющими потоки воздуха.

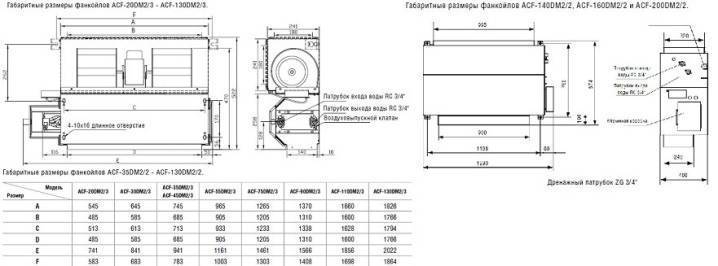

Канальный фанкойл предназначен для вентиляции больших пространств. Аппарат горизонтального типа устанавливается в канал приточной вентиляции за подвесным потолком, вертикального типа – за фальшстенами. Подаёт как свежий, так и очищенный рециркуляционный воздух. Водяные трубы подводятся к нему посредством резьбовых соединений. Снабжается фанкойл мощным центробежным вентилятором, способным преодолеть сопротивление сети
При подборе таких агрегатов надо обратить внимание на максимально допустимую длину магистрали

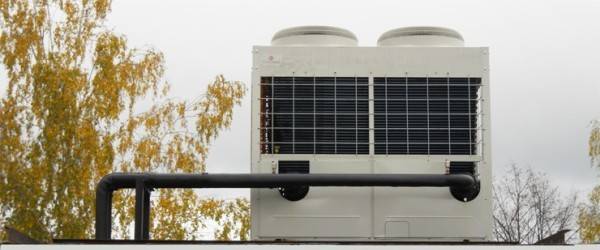

Виды чиллеров
Чиллеры можно разделить по нескольким признакам:
- Наличие режима обогрева;
- Тип теплообмена конденсатора;
- Исполнение (сплит или моноблок);
- Тип вентилятора.
Системы кондиционирования и отопления с помощью фанкойлов рассчитаны на охлаждение и отопление помещений. В некоторых областях применения оборудование должно работать только на охлаждение, поэтому функция обогрева предусмотрена не во всех моделях. Стоимость модели с функцией отопления выше, чем у аналогичной без нее.
Большинство чиллеров получают и отдают тепловую энергию в воздух. Есть модели, использующие в качестве рабочей среды воду. Они дешевле первых, но для установки конденсатора необходим источник проточной воды или ее подача.
По типу теплообменника различают моноблоки и раздельные системы. В моноблоке все узлы агрегата собраны в одном корпусе. В раздельной системе конденсатор и вентилятор выведены отдельно и соединены с основным блоком фреоновыми магистралями.
Раздельная система позволяет установить основной блок в помещении, что упрощает его обслуживание и ремонт. В раздельной системе теплоносителем может быть простая вода без этиленгликоля – риск замерзания отсутствует, все трубопроводы находятся в помещении.
В чиллерах с воздушным конденсатором используют два типа вентиляторов – обычные осевые или центробежные. Наличие центробежного вентилятора позволяет устанавливать оборудование в помещении, подача и отвод воздуха производится по вентиляционным каналам. Осевые вентиляторы дешевле, но ниже по производительности, оснащенное ими оборудование можно устанавливать только на открытом воздухе.
Кроме обычных существует аналогичный по функциям, но отличный по устройству вариант – абсорбционные. Принцип работы абсорбционного чиллера позволяет сэкономить на электроэнергии, так как в нем используются физические процессы поглощения веществ. Такие агрегаты целесообразно использовать для рекуперации избыточного тепла или холода.

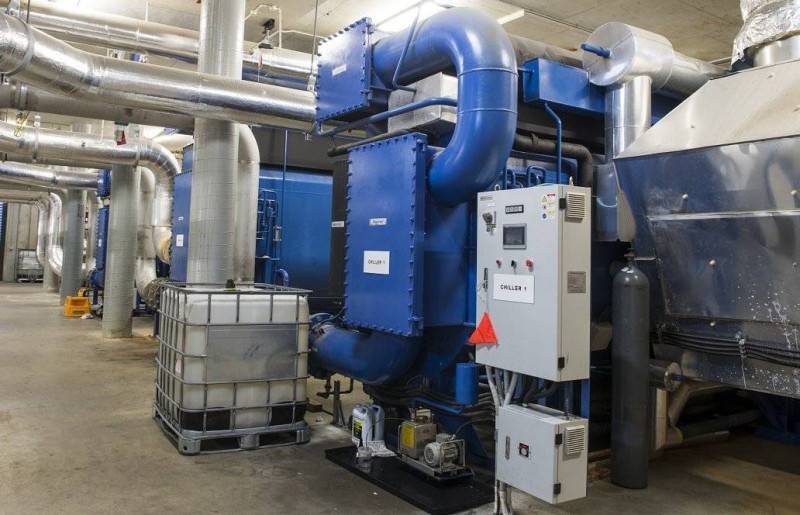

Абсорбционный чиллер, установленный на заводе в Сиднее, Австралия.
Тонкости монтажа
Схема монтажа связки подразумевает соединение трех основных ее компонентов между собой. Система состоит из:
- чиллера;
- фанкойла;
- гидромодуля — насосной станции, отвечающей за циркуляцию среды в трубопроводе.
В конструкции последнего элемента присутствует запорная арматура: вентили, расширительный бак, позволяющий компенсировать разницу объемов нагретой и охлажденной среды, гидроаккумулятор и блок управления.
Вся система работает и соединяется по определенной схеме.
- Чиллер охлаждает и поддерживает нужную температуру рабочей среды. Если ее нужно нагреть, к делу подключается встроенный бойлер.
- Насос передает жидкость определенной температуры к трубопроводам, создавая нужное давление для перемещения среды.
- Трасса из сантехнических труб выполняет доставку носителя.
- Теплообменники — фанкойлы, выглядящие как трубчатая решетка с циркулирующей внутри жидкостью, — принимают среду.
- Вентиляторы, расположенные позади теплообменного элемента, направляют на него воздух. Массы нагреваются или охлаждаются, поступают в помещение, отработанный воздух отводится, новый поступает приточным способом.
- Система регулируется электронным блоком управления. С его помощью задается частота оборотов вентилятора, скорость циркуляции среды в системе. Выносной пульт может быть в каждом помещении. Помимо этого, каждый фанкойл оснащается вентилем, при помощи которого можно переключить систему с холодного на горячий режим, произвести замену или профилактическое обслуживание оборудования, перекрыв подачу среды.
Процесс подключения при этом выглядит как определенно связанная последовательность действий. Производители чиллеров-фанкойлов рекомендуют для своих систем исключительно профессиональную наладку и монтаж. Но в целом процесс работы по монтажу включает:
- установку агрегатов на выбранных для них местах;
- формирование узла обвязки системы;
- прокладку трассы, по которой будет циркулировать среда, установку термоизоляционной защиты на трубы;
- обустройство и звукоизоляцию воздуховодных каналов;
- формирование системы дренажа для отвода скапливающегося конденсата от фанкойлов;
- подведение электрического сетевого подключения, прокладку кабелей и проводки;
- проверку герметичности всех элементов;
- пусконаладочные работы.
Классификация фанкойлов
Фанкойлы – это системы сплит-систем кондиционирования воздуха, которые монтируются непосредственно в помещении. Классификация фанкойлов осуществляется на основе их различных параметров:
- Место установки: настенные, напольные, потолочные и кассетные фанкойлы.
- Тип подключения к воздуховодам: центральные и распределительные фанкойлы.
- Тип питания: фанкойлы с электрическим и водяным подогревом.
- Мощность: фанкойлы с разной мощностью охлаждения и обогрева.
- Наличие управления: ручное и автоматическое управление.
Наиболее распространены настенные и потолочные фанкойлы, которые могут использоваться как для кондиционирования воздуха, так и для обогрева. Распределительные фанкойлы используются для создания климатических зон в зданиях с большим количеством помещений. Кассетные фанкойлы устанавливаются в специальные подвесные потолки и обеспечивают равномерное распределение воздуха по всей площади помещения. Фанкойлы с электрическим подогревом не требуют подключения к системе центрального отопления и предназначены для использования в сезон отопления. Фанкойлы с автоматическим управлением позволяют настроить режим работы в соответствии с температурой и влажностью воздуха в помещении.
Где можно применять фанкойлы для нагрева
Все производители изготавливают чиллеры как для охлаждения, так и для нагрева воды, т.е., в большинстве случаев, они могут работать как в режиме охлаждения, так и в режиме нагрева воды, при этом температура воды, подаваемая в фанкойл для нагрева воздуха, обычно составляет +40…+55 ℃. Есть отдельные более дешёвые модели, работающие только на охлаждение или только на нагрев. Последние имеют особое название – тепловые насосы. Они устанавливаются в частных домах, коттеджах и обеспечивают нагрев воды не только для отопления, но и для сантехнических и хозяйственных нужд. В качестве внутренних приборов применяются фанкойлы различного типа. Быстрый нагрев воздуха, интенсивная принудительная его циркуляция и бесшумность ставят такие фанкойлы на самый высокий уровень среди всех возможных приборов обогрева. Фанкойлы могут применяться отдельно, независимо от чиллера. Такой вариант возможен, если есть какой-то другой источник нагрева воды (жидкости), которая направляется в фанкойлы. Температура воды (жидкости) в этом случае не должна превышать +70 ℃, иначе произойдет повреждение фанкойла.
На сегодняшний день неоспоримым фактом является то, что осуществлять отопление помещения с помощью бытовой, полупромышленной сплит-системы, а также любым видом промышленного кондиционера намного эффективнее, чем обычными электронагревателями. Однако, с понижением температуры наружного воздуха, эффективность уменьшается. Поэтому особенно хочется выделить использование системы чиллер-фанкойл для отопления помещения.
Как же происходит отопление фанкойлами? В этом направлении выделена специальная группа оборудования, предназначенная именно для обогрева и называется это оборудование — тепловые насосы. Надо отметить, что совершенно все типы фанкойлов (настенные , кассетные , канальные , напольно-подпотолочные) могут нагревать воздух, но надо иметь ввиду, что теплый воздух из фанкойла будет подниматься вверх и расположение фанкойла вверху будет давать плохой эффект для отопления. Это касается, в большей степени, канальных и кассетных фанкойлов. Для лучшей эффективности отопления следует подбирать фанкойлы с нижним расположением или с регулируемым выходом воздуха по высоте. Сама же возможность работы на отопления не зависит от конструкции фанкойла. Если фанкойл работает в паре с чиллером, который может работать для получения холода и тепла, то и фанкойл также может работать на нагрев воздуха. В случае, если чиллер предназначен только для работы на холод, то, соответственно, и фанкойл может работать только на охлаждение воздуха.
В большинстве случаев фанкойлы производятся двухтрубные, и они же имеют внутри фанкойла один теплообменник, и именно они чаще всего находят свое применение. Тем не менее, многие производители выпускают и четырехтрубные фанкойлы, которые имеют внутри два теплообменника и эти теплообменники могут работать каждый в своем режиме, независимо друг от друга. При этом каждый теплообменник подключается к своему чиллеру или любой другой системе, которая предварительно подготавливает (нагревает/охлаждает) воду для дальнейшей подачи ее в фанкойлы. Работа этих теплообменников происходит независимо друг от друга. В качестве такой системы для одного теплообменника можно использовать индивидуальный котел или подключится к центральному отоплению, если такое имеется, а другой подключить к чиллеру.
Такие фанкойлы имеют более широкие функциональные возможности, но и в этом случае такие четырехтрубные теплообменники можно использовать для нагрева воздуха. Эффективность от использования фанкойлов в качестве отопительных приборов намного выше, чем от использования обычных радиаторов отопления именно благодаря применению встроенных вентиляторов внутри фанкойла и более эффективных материалов, с точки зрения теплоотдачи, из которых изготавливается теплообменник.
Отопление при помощи систем кондиционирования (бытовой или полупромышленной сплит-системой) зарекомендовало себя как более эффективный способ по сравнению с традиционными радиаторами. Но такой способ работает, пока на улице не очень холодно. При значительном похолодании производительность обычного климатического оборудования падает. В этом случае на помощь приходит система чиллер-фанкойл.
