Разница между эскизом и чертежом

Отличие между чертежом и эскизом

Определение

Чертеж — это детальное, точное и масштабированное изображение объекта или конструкции, созданное с использованием инженерных и графических правил. Чертежи широко используются в инженерном проектировании, архитектуре и промышленном производстве для документирования и визуального представления объектов.

Эскиз — это свободное, набросочное изображение, созданное для выражения или представления идеи, обычно с помощью ручных штрихов или скетчей. Эскизы часто используются в процессе создания дизайна, искусства и архитектуры для быстрого захвата идеи и первоначального представления проекта.

Цель и применение

Основная цель чертежа — предоставить подробное и точное представление объекта или конструкции. Чертежи используются для тщательного планирования, проектирования и изготовления объектов, а также для предоставления инструкций для строителей и рабочих.

Цель эскиза — захватить первоначальные идеи и концепции, а также передать эмоции и визуальное впечатление. Эскизы позволяют дизайнеру, художнику или архитектору быстро выразить свои мысли и концепции на бумаге или в форме электронного изображения.

Детализация и масштабирование

Чертеж обычно детализирован и масштабируется, чтобы предоставить точные измерения и информацию о конструкции объекта. Он содержит различные виды и сечения, размеры, соединения и другие технические детали, необходимые для изготовления и сборки объекта.

Эскиз может быть менее детализированным и масштабируемым, поскольку его цель в первую очередь состоит в передаче идей и концепций. Он может содержать грубые наброски, линии и тени, чтобы выразить форму и объем объекта, но не обязательно содержать точные измерения.

Заключение

Чертежи и эскизы играют важную роль в области дизайна и инженерии. Их основное отличие заключается в том, что чертежи являются точными, детализированными и масштабируемыми изображениями объектов, используемыми в процессе планирования и производства, в то время как эскизы — это свободные, набросочные изображения, используемые для захвата идей и первоначального представления проектов.

В процессе создания проекта обычно используются оба инструмента — чертежи для детализированного планирования и представления технической информации, и эскизы для исследования идеи и создания впечатляющего визуального представления.

Лучшие онлайн сервисы для черчения

Перейдём к непосредственному описанию сетевых сервисов онлайн. Замечу, что указанные сервисы для создания чертежей обладают довольно сжатым по сравнению с профессиональными программами функционалом, чего, впрочем, может быть достаточно для решения множества базовых задач.

Онлайн-редактор GLIFFY

Данный визуальный редактор GLIFFY обладает довольно широким инструментарием для создания чертежей и схематических изображений, включая множество шаблонов и схем для архитектурных проектов, блок-схем, сетевых диаграмм и других соответствующих целей.

Рабочий экран редактора «GLIFFY»

Слева расположены вкладки различных шаблонов (вы можете раскрыть вкладку, кликнув на ней), сверху – панель инструментов, а справа будет размещаться непосредственное поле для создания чертежа.

Вкладки с шаблонами фигур слева, которые можно раскрыть кликнув по ним

Для сохранения вашей работы нужно будет нажать вверху на «File» — «Сохранить» (или «Экспорт»).

Сервис draw.io

Для работы с данным сервисом перейдите на сайт draw.io. Ресурс спросит, куда сохранять созданные вами работы (выберите «Device» для сохранения на жёсткий диск).

Нажмите на «Create New Diagram» (создание новой диаграммы), выберите её имя, а также соответствующий шаблон для создания слева.

Нажмите на «Create New Diagram» для создания нового чертежа

Выберите пустую начальную диаграмму (Blanc Diagramm) или какой-либо из уже имеющихся шаблонов диаграмм (charts), инженерных схем (Engineering), блок-схем (Flowcharts), разметки (layout), карт (maps) и других видов шаблонов

После того,  как вы выбрали шаблон, нажмите на «Create» (Создать).

Далее вы перейдёте в экран редактирования. Слева представлены различные шаблоны черчения, сверху панель вспомогательных инструментов, справа – различные настройки отображения документов.

Левая и центральная часть экрана редактирования сервиса «draw.io»

Для сохранения созданного чертежа нажмите на «File» — «Save as».

Рабочее окно «drawisland.com»

Для сохранения созданного вами рисунка на диск нажмите на кнопку «Save» слева.

Сервис knin.com.ua

Данный сервис предназначен для создания технического плана строительного объекта, который можно будет позже сохранить к себе на ПК. Как и большинство аналогичных сервисов, данный сервис обладает набором встроенных графических шаблонов, делающих процесс создания технического плана помещения практичным и удобным, позволяя легко нарисовать чертёж онлайн.

  1. Укажите справа сверху размеры помещения, а затем нажмите на кнопку «Создать».
  2. Если будет необходимо добавить ещё помещение, тогда вновь укажите его размеры и нажмите на «Создать».
  3. После того, как все нужные помещения будут созданы, нажмите на «Продолжить».
  4. После этого вам справа станут доступны различные графические объекты – окна, стены, предметы интерьера и так далее, которые вы сможете помещать на ваш объект.
  5. Далее, как план объекта будет создан, вы сможете сохранить его на диск, нажав на кнопку «Сохранить» внизу.

Рабочее окно сервиса «knin.com.ua»

Сервис sketch.io

«Sketch.io» — ещё один простой англоязычный ресурс для построения простых чертежей, создания графических набросков и зарисовок. Функционал сервиса довольно прост, и подойдёт, в первую очередь новичкам в деле создания чертежей.

  1. Справа размещена панель инструментов, с помощью которой можно выполнять все необходимые операции.
  2. После того, как рисунок будет создан, нажмите на кнопку «Export» (дискетка сверху), затем на «Save» — «Download».

Панель инструментов сервиса sketch.io

Создание набросков и чертежей

Тем не менее создание чертежа невозможно без эскиза. Он является началом всего. Чтобы не задумал человек, какая идея не пришла в голову, для её воплощения нужны наброски, те самые эскизы, без которых ни одна задумка не обретает смысл.
Эскиз выполняется в произвольной технике, могут быть использованы различные материалы. Набросок на бумаге с использованием графического карандаша самый распространённый. Как правило, плоское изображение. Можно использовать не только карандаш, и создать 3D изображения с помощью глины или металлической проволоки, придавая им разные формы. Такое изображение более наглядно, позволяет с точностью выполнить задуманное, и совершить меньше ошибок.

Конструктору проще работать с объёмным изображением, так как легче создать масштаб именно того размера, который необходим. Для этого чаще всего используют программы на компьютере, они легки в работе и позволяют рассмотреть готовое изделие в трёхмерном виде. В основном используют на больших предприятиях — полностью автоматизированное производство. В обычном производстве, где нет автоматизации, используется ручной труд более приемлемо использовать простой бумажный чертёж. Порой такие чертежи бывают более функциональны и помогают людям использовать их на своих рабочих местах без компьютеров.

Но самое главное — грамотное чтение чертежа
. Правильно составленный и начерченный чертёж помогает точно воссоздать необходимый проект. Конструктор должен обладать всеми навыками черчения, а не делать предварительные наброски. Понимать для чего нужна та или иная деталь, чтобы избежать грубых ошибок и правильного функционирования изделия. Точно определять размер, и вычерчивать деталь в заданном масштабе. Соблюдать все правила по начертанию, залог качественно выполненной работы.

художественного произведения

Эскиз – быстро выполненный свободный рисунок , не предполагаемый как окончательная работа, часто состоит из множества перекрывающих линий. Может быть выполнен в различной технике.

Эскизы недороги и позволяют художнику сделать наброски и попробовать другие идеи, прежде чем воплощать их в живописи . Карандаш или пастель более предпочтительны для эскизов из-за ограничений во времени, но быстро сделанный набросок акварели или даже быстро смоделированный макет из глины или мягкого воска может также считаться эскизом в более широком значении слова. Графитные карандаши сравнительно новое изобретение, художники Ренессанса делали эскизы, используя серебряное перо на специально подготовленной бумаге.

В работе над эскизом может использоваться ластик, который применяется для удаления линий построения или для смягчения слишком резких линий.

Иногда эскиз называют скетчем (не путать со скетчем – одноактной пьесой комедийного содержания). «Скетч» (от англ «sketch» – набросок, эскиз) – быстро выполняемый от руки рисунок, обычно не считающийся завершённой работой. Скетч может служить различным целям – он поможет быстро запечатлеть то, что видит художник. Записать или развить идею с целью дальнейшего её использования, или послужить удобной формой графической демонстрации картинки, задумки или принципа .

Технические характеристики чертежа

Основные технические характеристики чертежа включают в себя:

ТерминОписание
МасштабМасштаб чертежа определяет соотношение размеров изображения на чертеже и его реального размера на изделии. Он обозначается числом и может быть указан как линейным (например, 1:10), так и площадным (например, 1:100).
ЛегендаЛегенда чертежа содержит информацию о его содержимом, включая название изделия, дату создания, название и версию проекта, а также имя и подпись автора чертежа.
ГаитыГаиты – это горизонтальные и вертикальные линии, используемые для отделения отдельных элементов чертежа и создания логической структуры. Они помогают определить расположение и размеры элементов на чертеже.
Размерные линииРазмерные линии на чертеже указывают реальные размеры изделия или его отдельных элементов. Они обозначаются стрелками, чтобы указать направление измерения, и числами, чтобы указать точное значение размера.
Позиционные номераПозиционные номера используются для идентификации элементов на чертеже и упрощения коммуникации между специалистами. Они обычно состоят из числа и буквы, которые указывают на конкретный элемент изделия.
Техническая надписьТехническая надпись содержит информацию о спецификациях и требованиях к изделию, таких как материалы, обработка поверхности, точность, масса и прочие характеристики. Она помогает производственным работникам понять, как изготовить изделие согласно требованиям.

Знание технических характеристик чертежа является важным навыком для любого специалиста, работающего с изделиями и производством. Правильное чтение и интерпретация чертежа позволяет убедиться в соответствии изготовленного изделия требуемым спецификациям и гарантирует успешной выполнение проекта или изготовление изделия.

Что такое эскиз?

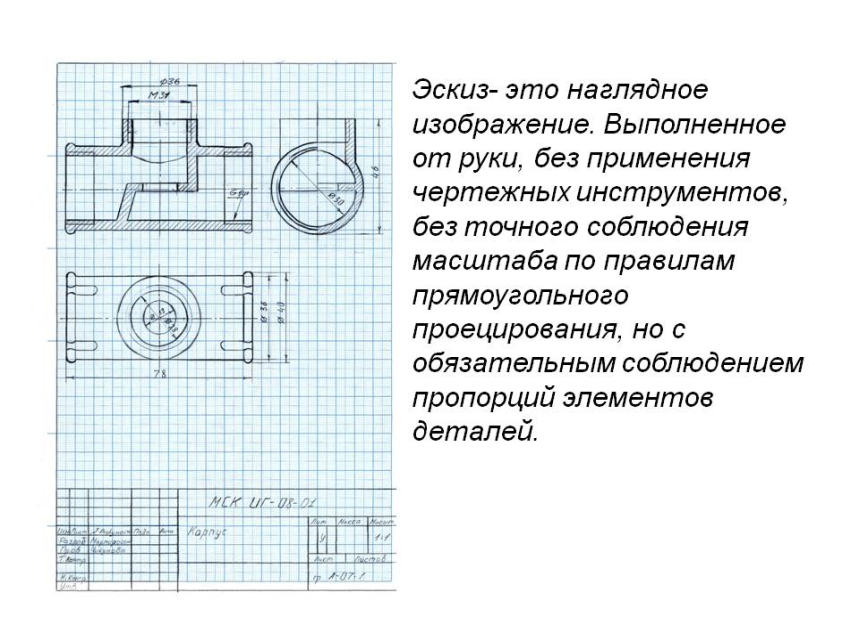

Эскиз — это набросок (рисунок) детали, предмета или строения от руки с соблюдением приблизительных пропорций будущего изделия. Но для того, чтобы до конца понять, чем отличается эскиз детали от чертежа, следует вникнуть в суть эскиза подробнее. В эскизе, несмотря на то, что сам рисунок может быть приблизительным, значения, заданные в нем, должны быть четко определены для того, чтобы выполняющие работу по изготовлению детали (изделия), руководствуясь этими размерами и упоминанием о прочих (так же выверенных) особенностях, смогли сделать полноценную и рабочую деталь (изделие), полностью подходящую по своим техническим и прочим характеристикам к дальнейшему ее использованию.

Эскиз также применяется в случае, если изготовить нужно лишь одну какую-то деталь либо разработать на его основе полноценный производственный чертеж. Если изделия или детали планируется выпускать в производственных масштабах (в большом количестве), для этого, на базе предыдущих разработок, проработок, доработок (эскизов) чертится чертеж.

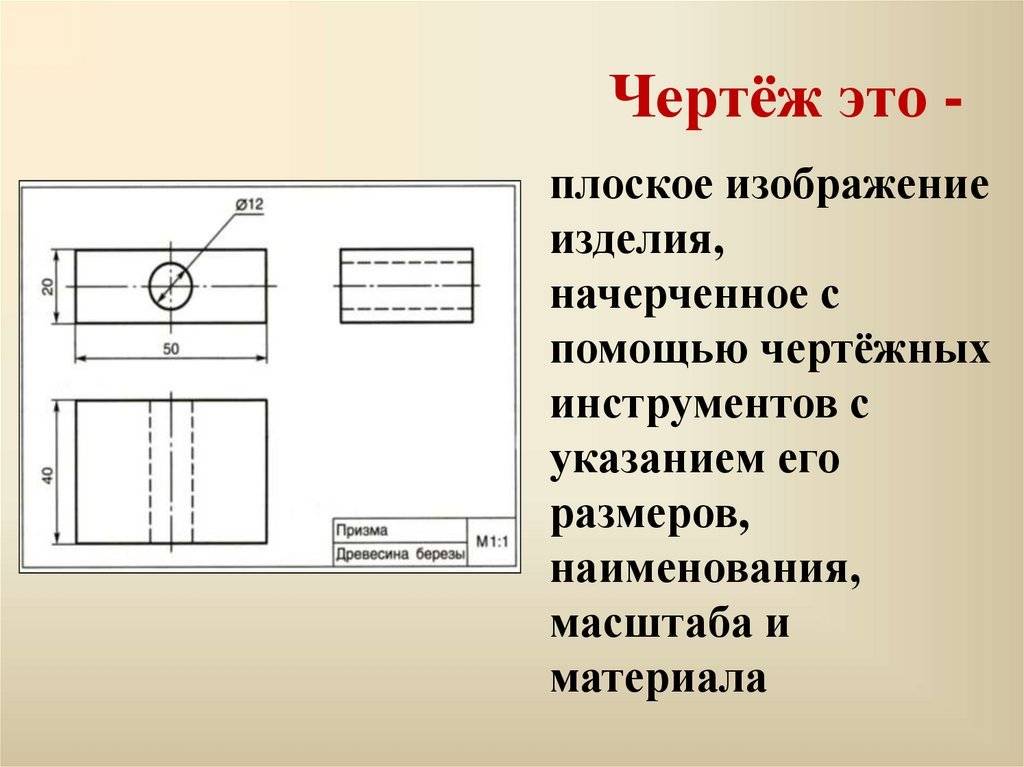

Что такое чертеж:

Чертеж состоит из различных элементов, таких как линии, штриховки, размерные обозначения, надписи и символы. Он представляет собой графическое изображение объекта или конструкции из разных ракурсов, позволяя увидеть его внешний вид и внутреннее устройство.

Чертежи используются во многих отраслях, таких как машиностроение, архитектура, электротехника, авиация и др. Они помогают инженерам, дизайнерам и строителям визуализировать и понять проект, а также облегчают коммуникацию между различными специалистами.

Чертежи бывают разных типов, например, общий чертеж, монтажный чертеж, сборочный чертеж и др. Каждый тип чертежа имеет свою специфику и служит определенной цели.

Окончательный чертеж, созданный с использованием компьютерных программ, называется САПР (система автоматизированного проектирования). САПР позволяет выполнить точные расчеты, редактирование и хранение чертежа в электронном виде.

Преимущества чертежей:Недостатки чертежей:
Позволяют визуализировать объект или конструкциюМогут быть сложными для понимания без специальных знаний
Упрощают коммуникацию между специалистамиМогут быть трудно доступными для всех участников проекта
Позволяют выполнить точный расчет размеров и параметровТребуют времени и затрат на создание

Чертеж как детальный план

Чертеж включает в себя множество деталей, таких как размеры, пропорции, формы и расположение элементов. Он позволяет инженерам и архитекторам более четко определить все необходимые детали и характеристики будущего изделия или сооружения.

В чертеже каждый элемент объекта или конструкции изображается в масштабе, что позволяет более точно представить его форму и размеры. Кроме того, чертеж содержит различные обозначения, символы и штриховки, которые позволяют уточнить информацию о материалах, технических характеристиках и других аспектах объекта.

Чертеж также можно использовать для коммуникации между разными специалистами и профессионалами. Он служит важным инструментом для передачи информации и понимания между разными участниками проекта.

В итоге, чертеж является детальным и точным планом, который помогает преобразовать идею или концепцию в реальное изделие или сооружение. Благодаря чертежу инженеры, архитекторы, дизайнеры и другие специалисты могут более эффективно работать над реализацией проекта и обеспечить его качественное выполнение.

Инструмент для производства

Различные виды инструментов широко применяются в производстве для создания чертежей и эскизов. Инструменты используются для выполнения различных операций, таких как измерение, резка, сверление, фрезерование и многое другое.

Для создания чертежей обычно используется инструментарий, включающий карандаши, линейки, угломеры и циркули. Они помогают инженерам и дизайнерам создавать точные, масштабные представления объектов, которые затем могут быть использованы в производственных процессах.

Эскизы, с другой стороны, могут быть созданы с использованием различных графических инструментов, таких как карандаши, ручки, маркеры и компьютерные программы. Эскизы обычно являются более грубыми и представляют собой первоначальные идеи и концепции, которые затем могут быть развиты и преобразованы в более подробные чертежи.

Как для чертежей, так и для эскизов необходимы определенные навыки и знания. Инженеры и дизайнеры должны знать, как использовать инструменты правильно, чтобы создать точное представление объекта или идеи.

В итоге, инструменты для производства чертежей и эскизов играют важную роль в создании и совершенствовании продуктов и процессов. Без этих инструментов было бы гораздо сложнее создавать точные и удобные для восприятия представления объектов и идей.

Точность и масштаб

Эскиз, с другой стороны, является первоначальным и неформальным наброском или предполагаемым планом объекта. Он может быть создан быстро и неточно, чтобы передать общую идею или концепцию. Эскизы часто используются в начале процесса проектирования, чтобы проблематизировать идеи и получить обратную связь от заинтересованных сторон.

Таким образом, чертеж обычно требует более длительного времени и более точных измерений, чтобы создать детальные планы, а эскиз может быть быстро выполнен для иллюстрации главных идей или концепций. В итоге, точность и масштаб чертежа и эскиза являются ключевыми различиями между ними.

Выводы сайт

  1. Эскиз – это неточный, приблизительный набросок детали или изделия, выполненный «от руки».
  2. Эскиз обычно выполняется при разработке конструктивно новой детали, при доработке конструкции в опытном варианте, в случае выхода из строя детали в процессе эксплуатации.
  3. На эскизе обязательно «на глаз» выдержаны все пропорции между отдельными частями детали.
  4. Чертёж является главным графическим документом, по которому изготавливается деталь.
  5. Чертёж – это условное изображение детали или изделия, выполненное с использованием чертёжных инструментов.
  6. На чертеже все размеры деталей представлены в миллиметрах.

А, м. 1. Предварительный набросок рисунка, картины или части ее. Я показал Куинджи большой эскиз к задуманной картине. На эскизе была изображена фигура созерцателя вечером в поле. Рылов, Воспоминания.
Малый академический словарь

эскиз –
ЭСК’ИЗ, эскиза, ·муж. (·франц. esquisse). Предварительный, беглый набросок (картины, рисунка; живоп.). Выставка эскизов. «Посреди холста, исчерченного углем и мелом…, эскиз женской головки остановил бы внимание знатока.» Гоголь.
Толковый словарь Ушакова

эскиз –
Эскиза, м. . Предварительный, беглый набросок (картины, рисунка; живоп.). || Набросок, план, предварительная редакция какого-н. изложения, текста (книжн.).
Большой словарь иностранных слов

эскиз –
орф. эскиз, -а
Орфографический словарь Лопатина

эскиз –
эски́з Через франц. esquisse – то же от ит. scizzo от лат. schedium “стихотворный экспромт” от греч. σχέδιον; см. Кречмер, “Glotta”, 10, 172; М.-Любке 635.
Этимологический словарь Макса Фасмера

эскиз –
Эскиз, эскизы, эскиза, эскизов, эскизу, эскизам, эскиз, эскизы, эскизом, эскизами, эскизе, эскизах
Грамматический словарь Зализняка

ЭСКИЗ –
ЭСКИЗ (франц. esquisse) – предварительный набросок, фиксирующий замысел художественного произведения, сооружения, механизма или отдельной его части.
Большой энциклопедический словарь

эскиз –
ЭСКИЗ -а; м. 1. Предварительный, неоконченный рисунок, набросок. Э. к картине. Нарисовать, набросать э. Карандашный э. Портретный э. 2. Рисунок, по которому создаётся что-л. (театральная декорация, костюм, архитектурное сооружение и т.п.
Толковый словарь Кузнецова

эскиз –
ЭСКИЗ, -а, ЭСКИЗИК, -а, м. Первый ребенок.
Толковый словарь русского арго

эскиз –
сущ., кол-во синонимов: 12 зарисовка 10 картина 55 композиция 19 набросок 16 очерк 26 подмалевок 5 ребенок 125 рисунок 63 скиц 3 фор-эскиз 1 эскизик 1 этюд 14
Словарь синонимов русского языка

эскиз –
Эски́з/.
Морфемно-орфографический словарь

Эскиз –
(франц. esquisse), предварительный набросок, фиксирующий замысел художественного произведения или отдельные его части. В эскизе намечаются композиционное построение, пространственные планы, основные цветовые соотношения будущего произведения.
Художественная энциклопедия

эскиз –
ЭСКИЗ а, м. esquisse f. 1. Предварительный набросок рисунка, картины или части ее. БАС-1. Шкиц.. Недоделанной рисунок; первая мысль на чертеже: не окончанная резьба и проч. (французское по германскому выговору). 1772. Сл. архит.
Словарь галлицизмов русского языка

Эскиз –
(франц. esquisse) предварительный набросок, фиксирующий замысел художественного произведения или отдельной его части. В Э. намечается композиционное построение, пространств, планы, основные цветовые соотношения будущего произведения.
Большая советская энциклопедия

Эскиз –
ЭСКИЗ – термин, заимствованный из живописи. В литературе применяется как в области научных и критических произведений, так и в области произведений художественных.
Словарь литературных терминов

Прогресс не стоит на месте, появляются новые здания, машины, различные технические бытовые приборы. Их создание невозможно без предварительного эскиза и чертежа. Конструкторы разрабатывают все более сложные приборы с различными характеристиками, делая наброски. Их основная задача сконструировать деталь так, чтобы она правильно функционировала. Задать правильные и точные данные, помогают различные чертежи

Нужно терпение и внимание, чтобы не допустить ошибку

Заключение

Как сказал бы любой чертежник, независимо от того, чем отличается эскиз от чертежа, без эскиза не было бы чертежа как такового. И действительно, для того чтобы проработать свой чертеж, чертежникам вначале в любом случае приходится набрасывать эскиз, а потом уже, на его основе, создавать полноценный чертеж.

Как показывает практика, для многих бывалых токарей или архитекторов, которые чаще всего руководствуются такими документами в изготовлении деталей или строительстве различных построек, совершенно без разницы, чем отличается чертеж от эскиза. Им главное, чтобы в документе правильно были отображены все размеры. Нередко в ремонтных мастерских станочникам самим, буквально на ходу, приходится создавать эскизы к деталям. Но от этого качество изготавливаемых ими изделий совершенно не падает. То же самое можно сказать и о специалистах в области строительства.

Прежде, чем изготовить различные предметы, необходимо сделать эскизы и рабочие чертежи.

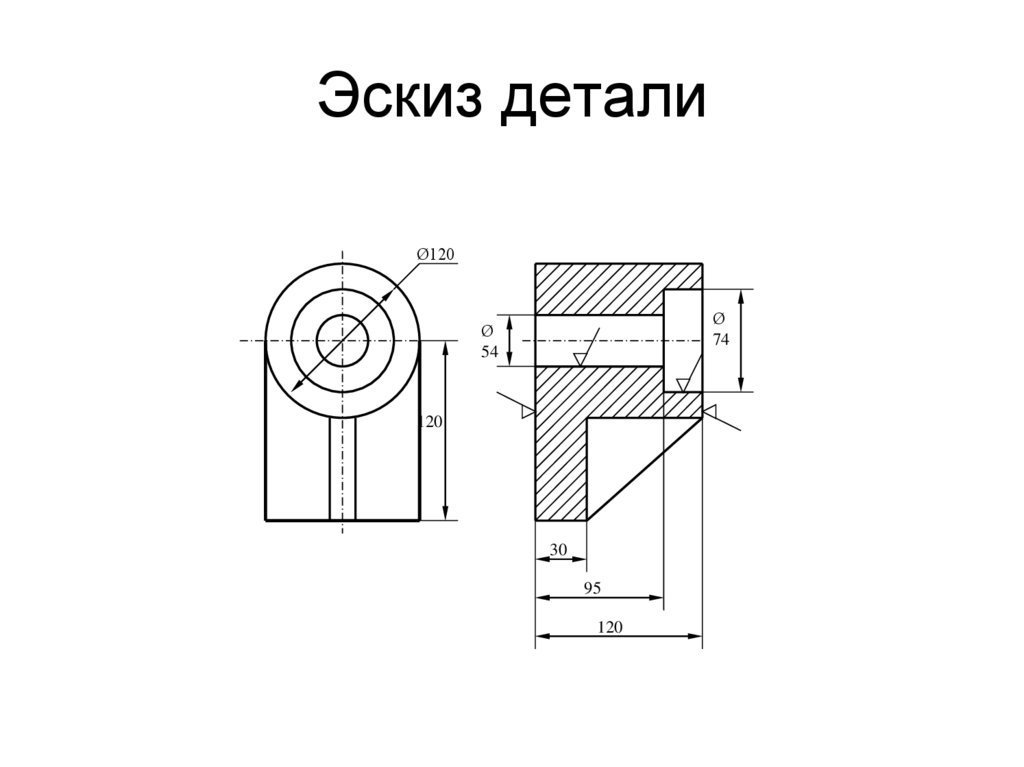

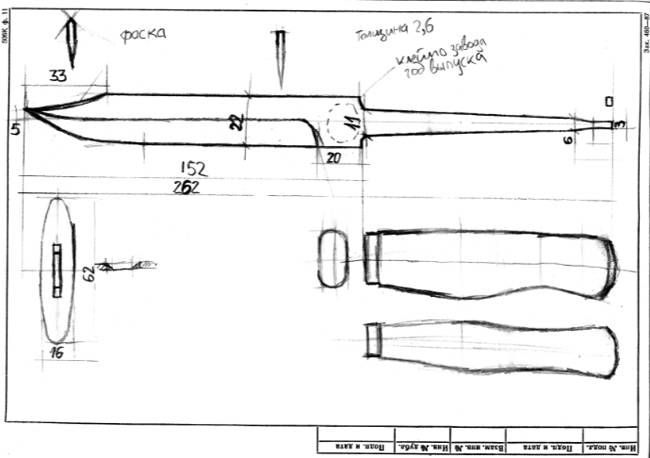

Эскизом детали называют ее чертеж, который старательно сделан без использования специальных инструментов, «от руки» и «на глаз», обязательно соблюдая пропорции будущей детали. Удобнее всего работать на бумаге в клетку, но подойдет любая.
Чертеж этот, будучи выполненным на отдельном для каждой детали листе, не является постоянным. Эскиз не отображает изгибы, вмятины, смещения, которые находятся на детали. Если имеется идея новой детали, то эскиз будет первым черновым ее изображением.

Для того, чтобы правильно выполнить эскиз, необходимо изучить деталь, разобраться в ее строении, способах изготовления. Удобно мысленно разделить деталь на составляющие части, которые являются знакомыми геометрическими фигурами.

На форматном листе чертят рамку и делают надпись. Уровень сложности детали и ее размеры определяют, каким будет размер листа. Ориентироваться нужно на то, чтобы задействовать не менее ¾ всего листа. Располагать эскиз следует так, чтобы не мешать прочтению информации и выполнению записей.

На листе должны быть нанесены все необходимые линии, знаки, указатели. В конце работы необходимо все тщательно проверить и откорректировать.

Выполнение эскизов помогает успешно освоить умение строить изображения и проставлять размеры, ориентируясь на реально существующие детали. Прибегают к выполнению эскизов, когда:

  1. Ремонтируется оборудование.
  2. Выдается паспорт на оборудование.
  3. Создается проект нового оборудования.

Умение выполнять эскизы от руки и на глаз дает возможность развивать руку и глазомер, не используя измерительные приборы. Эскизы выполняют с помощью бумаги, карандаша, линейки, резинки, штангенциркуля.

Эскиз имеет важное значение. Если он выполнен неправильно или неточно, то последствиями могут быть неправильное выполнение рабочего чертежа и изготовление бракованных деталей

Поэтому к выполнению эскизов следует подойти с максимальным усердием. В особо сложных случаях есть смысл воспользоваться миллиметровой бумагой, которая добавит точности исполнения даже без применения чертежных инструментов.

Рабочий чертеж детали представляет собой определенный тип документации, содержащий информацию о будущей детали. К оформлению рабочего чертежа предъявляют высокие требования. Без указания размеров чертеж выполнить невозможно

Важной является информация о материале, из которого будет изготовлена деталь

Выполнение чертежа может происходить по следующей схеме: определение формы детали, рациональных действий, с помощью которых деталь будет выполнена.

Технические требования могут быть такими:

  • Материал детали и его заменитель.
  • Физические свойства материала.
  • Границы предельных отклонений размеров.
  • Качество и точность работы.
  • Маркировка.
  • Условия хранения.

Качественное выполнение детали предполагает наличие достаточного количества изображений и разрезов, дающих полное и правильное представление о детали и способах ее изготовления.

Рабочий чертеж состоит из двух частей:

  1. Графической.
  2. Текстовой.

Таким образом, имеется возможность получить о внешнем виде детали. Информация, которую не удается показать графически, приводится в текстовой части рабочего чертежа. Вся текстовая информация должна быть лаконичной, понятной, точной. Технологические указания менять местами нельзя, чтобы процесс производства детали не был нарушен. Исключения оговариваются отдельно.
