Чем отличается двигатель tsi от fsi

Что будет в будущем с двигателями MPI?

Скорее всего, моторы с атмосферными технологиями доживают свои последние годы. Вскоре их начнут заменять на даунсайзинговые и менее привлекательные для покупателя турбированные установки с более сложными характеристиками. Причина тому – довольно странные экологические законы. Евро-6 уже отсекает многие классические агрегаты из-за больших выбросов в атмосферу. Двигатель EA211 рассчитан на нормы Евро-5, он будет дотянут до Евро-6, но вот очередной стандарт через пару лет ему выдержать уже не удастся. Есть несколько важных факторов о таких моторах:

слишком большой объем на малую мощность становится нерентабельным для покупателя и производителя, есть гораздо более компактные агрегаты с большим количеством лошадок;
на двигателе 110 лошадок, но с объемом 0.9 литра выхлоп будет практически в 2 раза ниже, и это важный довод для большинства современных производителей в Европе и США;
скандалы с экологическими нормами дизельных двигателей (дизельгейт в Америке) – это только начало, вскоре власти ведущих стран возьмутся и за другие агрегаты с повышенными выбросами;
атмосферные технологии простые и служат достаточно долго без поломок, это нерентабельно для производителей, которые неплохо зарабатывают на запчастях к технологичным установкам;
турбированные агрегаты – необходимость в современном мире техники, именно такие моторчики вскоре заполонят весь рынок и не дадут покупателю особого выбора.

Простые технологии остаются в прошлом. Сегодня на современном агрегате в гараже можно поменять разве что свечи, и для этого придется читать форума и искать подсказки у специалистов. Первый моторчик 1.6 MPI можно было обслуживать дома самостоятельно, сегодня же эти возможности производитель старается пресечь. Бизнес и деньги стали руководить миром, и это не может не сказаться на качестве выпускаемых технологий.

Предлагаем посмотреть тест-драйв автомобиля, на котором установлен именно такой тип силового агрегата на следующем видео:

Отличие технологий! TFSI против TSI

информация еще за 2009г.Дело в том, что в названиях фольксвагеновских моторов с непосредственным впрыском (FSI, TSI и TFSI), устанавливаемых на модели Volkswagen, Audi, Skoda, Seat, в последнее время возникла некоторая путаница. В 2004 году, когда двигатель FSI (fuel stratified injection) вооружили турбонаддувом, модернизировали и аббревиатуру – TFSI (turbocharged fuel stratified injection). Но она применяется только для моторов разніх моделей Audi, Seat Leon FR и Skoda Octavia RS объемом 2,0 л (например, 185 л. с. у Seat, 200 л. с. у Audi). В 2006 году появился 1,4-литровый двигатель все с тем же прямым впрыском (FSI), но оснащенный спаренным наддувом, т. е. двумя компрессорами – механическим и турбо. Так двигатель получил еще одно название – twincharged stratified injection, то есть TSI. Примерно в то же время на смену 150-сильному мотору 1,8 Turbo пришел 160-сильный 1,8-литровый FSI с одним турбокомпрессором. По аналогии с 2,0-литровыми турбомоторами TFSI, он должен был получить ту же аббревиатуру. В случае с Audi именно так и произошло, а вот на Seat и Skoda по неизвестным нам причинам (то ли маркетинговый ход, то ли еще какая-то хитрость) его назвали TSI, что, собственно, и внесло разнобой в определение конструктивных особенностей моторов. Около года назад презентован еще один 1,4-литровый TSI (для VW Golf и Passat, а также для Seat Leon) только с одним турбокомпрессором и более низким давлением впрыска – 110 бар (в 140- и 170-сильной версиях – 150 бар). Максимальная мощность «маленького» 1,4 – от 122 до 125 л. с., а крутящий момент – не 144, а 200 Нм. Таким образом, двигатели, маркируемые TSI, могут иметь как один турбонаддув (с рабочим объемом 2,0, 1,8 и 1,4 л), так и два компрессора – механический и турбо (1,4 л). Кстати, аббревиатуры FSI, TFSI, TSI официально зарегистрированы и принадлежат Volkswagen AG и другим компаниям, входящим в Volkswagen Group.

9 марта 2013 Метки: другое

Описание

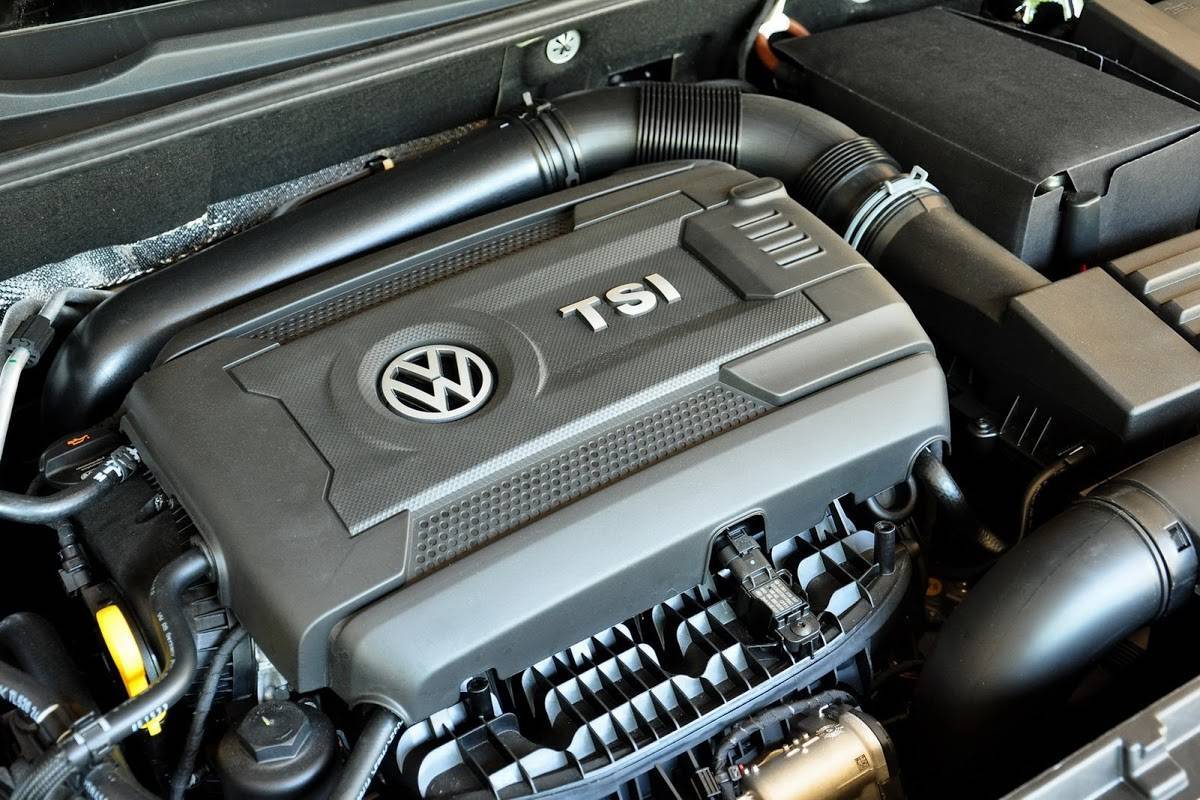

Двигатель 1.4 TSI представляет собой классический 4-цилиндровый рядный двигатель, блок цилиндров которого отлит из чугуна с шаровидным графитом.

Его алюминиевая головка оснащена двумя распределительными валами и шестнадцатиклапанным механизмом газораспределения, приводимым в действие цепным приводом. Срок службы цепи практически ограничен пробегом в 100000 км.

Маломощные версии двигателя TSI оснащены одним турбонагнетателем TD02, который поддерживает крутящий момент в заданных пределах на скоростях от 1500 до 4000 об / мин. Регулирует величину давления от перепускного клапана.

В таких силовых агрегатах охлаждение потока наддувочного воздуха организовано отдельно от основной системы охлаждения — специально созданный дополнительный контур охлаждения, состоящий из:

кулер;
насос;
радиатор;
трубопроводы.

Радиатор расположен во впускном коллекторе. Он состоит из алюминиевых пластин, через которые проходят трубы второго контура охлаждения.

Более мощные версии двигателя TSI (1,4 Tvincharger), помимо турбонагнетателя, оснащаются еще и механическим нагнетателем. Как правило, эти силовые агрегаты комплектуются парой «нагнетатель EatonTVS + турбокомпрессор KKK K03».

В зависимости от частоты вращения коленчатого вала двигатель может работать в следующих режимах:

Безнаддувный — до 1000 об / мин;
Механическая работа компрессора — от 1000 до 2400 об / мин;
Совместная работа турбокомпрессора и механического нагнетателя — от 2400 до 3500 об / мин;
Работа турбокомпрессора — более 3500 об / мин.

Двигатель работает следующим образом:

На холостом ходу двигатель TSI атмосферный. Механический вентилятор выключен, смотровая дверца открыта. Турбокомпрессор не создает давления наддува, так как энергии выхлопных газов для этого недостаточно.
По мере увеличения оборотов двигателя TSI дверца управления закрывается, и нагнетатель запускается и создает необходимое давление наддува. Турбокомпрессор обеспечивает дополнительное сжатие воздуха.
Когда частота вращения двигателя повышается до 2400 об / мин, срабатывает турбонагнетатель, который создает необходимое давление наддува. При необходимости подключается вентилятор.
Если частота вращения двигателя TSI превышает 3500 об / мин, работает только турбонагнетатель. Смотровая дверь открыта. Вентилятор выключен.

Сравнение двигателей Tsi и Fsi для автомобиля

Двигатели TSI используют турбонаддув и прямой впрыск топлива для обеспечения максимальной мощности и эффективности. Турбонаддув позволяет увеличить количество воздуха, поступающего в цилиндр, что приводит к повышению мощности и улучшению тяги при низких оборотах. Прямой впрыск топлива обеспечивает более гибкое управление подачей топлива и более эффективное использование топлива.

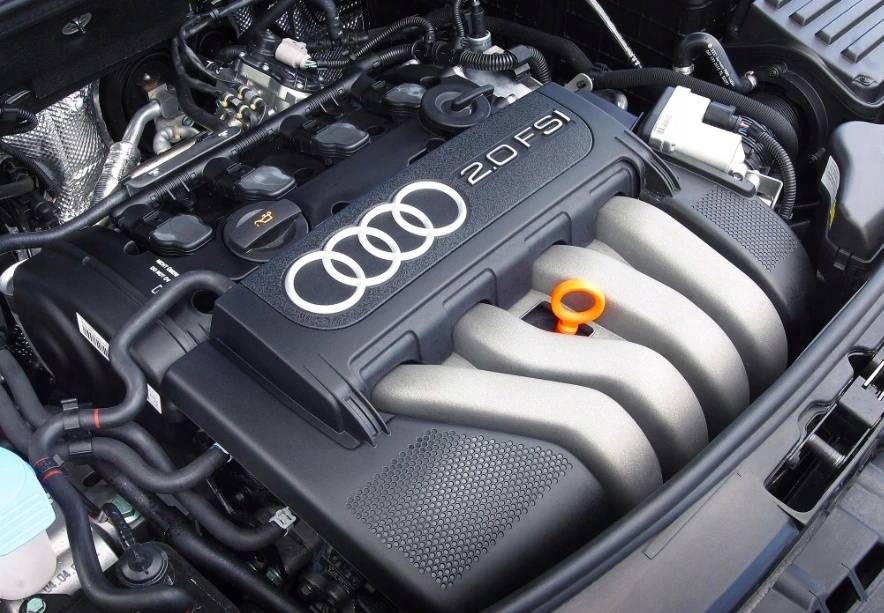

Двигатели FSI также используют прямой впрыск топлива, но без турбонаддува. Это позволяет снизить затраты на производство и повысить надежность. Однако, по сравнению с двигателями TSI, двигатели FSI обычно менее эффективны, имеют меньшую мощность и более высокий расход топлива.

Выбор между двигателями TSI и FSI зависит от ваших предпочтений и требований. Если вам необходима максимальная мощность и эффективность, то двигатели TSI будут лучшим выбором. Они обеспечивают более высокую мощность и лучшую экономию топлива. Однако, двигатели FSI могут быть более надежными и бюджетными в обслуживании. Если вы не планируете использовать автомобиль для гонок или требовательных условий эксплуатации, то двигатели FSI могут быть достаточным выбором для ваших потребностей.

В итоге, выбор между двигателями TSI и FSI зависит от ваших желаний, бюджета и потребностей. Независимо от выбора, оба типа двигателей предлагают современные технологии и достаточную производительность для большинства автомобильных потребностей.

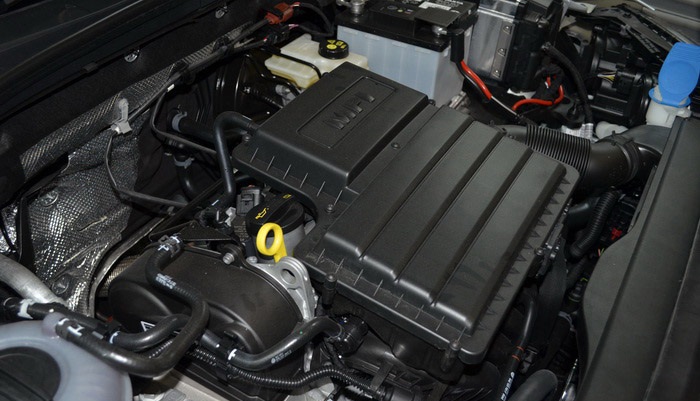

Особенности двигателя MPI

О главном отличии таких двигателей уже было написано — это многоточечная подачи бензина. Но те, кто хорошо с двигателями автомобилей могут отметить, что и TSI-моторы также обладают многоточечным впрыскиванием.

Потому переходим к другой отличительной черте — в MPI отсутствует наддув. Т.е. нет турбокомпрессоров, чтобы нагнетать смесь топлива в цилиндры. Обыкновенный бензонасос, подающий топливо под давлением три атмосферы в особенный коллектор впуска, где оно далее перемешивается с воздушной массой и затягивается через клапан впуска непосредственно в цилиндр. Как видно, это достаточно схоже с деятельностью карбюраторного двигателя. Никакого прямого топливного впрыскивания в цилиндр, как в FSI, GDi или TSI-устройствах нет.

Еще одна особенность — присутствие водяной системы, благодаря которой смесь топлива охлаждается. Это происходит в связи с тем, что в области цилиндровой головки устанавливается повышенный температурный режим, а поступление бензина осуществляется под довольно низким давлением. Потому все это может закипеть и сформировать газовые воздушные пробки.

Сходства и отличия

Сходство в том, что оба работают на бензиновой основе, имеют прямой впрыск. Отличие: отсутствие у FSI турбонагнетателей, а значит, он не может конкурировать с одно и двух турбированными TSI. Несмотря на свою экономичность, экологичность, динамику разгона.

Контуры повышенного и пониженного давления
Система FSI предусматривает наличие двух контуров давления:
Повышенный: топливный насос, бензиновые трубопроводы, главный распределитель, предохранительный клапан, датчик, форсунки, адсорбер;
Пониженный: топливный бак, бензонасос, фильтр тонкой очистки, клапан регулировки давления.

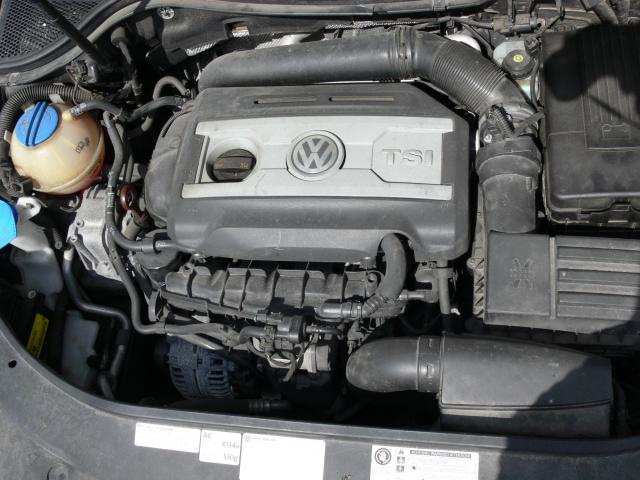

Двигатели TSI плюсы и минусы

К несомненным достоинствам этих моторов можно отнести высокую мощность при небольших рабочих объёмах. Вдобавок, вождение авто с двигателем TSI доставляет удовольствие – машина «легка на подъём», уверенно разгоняется даже с малых оборотов

В условиях интенсивного городского движения это немаловажно – иногда, чтобы избежать аварии, нужно быстро уйти с «линии огня» – и тут спасает хорошая динамика. И всё это не в ущерб экономичности – двигатели TSI обладают умеренным «аппетитом».
Но, как и большинство новинок, двигатели TSI имеют весьма серьёзные недостатки:

повышенный расход масла;
требовательность к качеству топлива;
слабым звеном является привод ГРМ. У «цепных» моторов часто случаются проскакивания цепи вследствие растягивания или поломок натяжителя. К тому же вытянутая цепь способствует неправильной работе фазорегуляторов, что отрицательно сказывается на мощностных характеристиках двигателя;
совокупность вышеуказанных недостатков логично порождает следующий – дорогое обслуживание и ремонт двигателей TSI.

Впрочем, производители заявляют о большом ресурсе двигателей TSI – около 300 000 км без капитального ремонта. Но этот высокий показатель существенно «подпорчен» ресурсом турбины, составляющем 60 000 км. Учитывая приличную стоимость этого узла (приблизительно 20 000 – 30 000 рублей), это весьма существенный недостаток.

Надёжность двигателей TSI во многом зависит от того, насколько владелец авто соблюдает правила обслуживания, установленные изготовителем. Замена масла для двигателей TSI предусмотрена не больше, чем через 10 000 км пробега, да и необходимо постоянно контролировать его уровень – на 1000 км пробега мотор «съедает» около литра масла.
Непосредственный впрыск топлива выдвигает повышенные требования к качеству последнего – моторы с такой системой впрыска работают на обедненных смесях, и любые нежелательные примеси моментально сказываются на динамике авто самым неблагоприятным образом. Да и на форсунках, установленных непосредственно в головке блока цилиндров, образуется нагар, снижающий качество распыления топлива.
Вдобавок, благодаря попаданию масла во впускной коллектор через зазоры между валами турбин и подшипниками скольжения, на свечи зачастую попадает моторное масло, что приводит к образованию нагара на их электродах и преждевременному выходу свечей зажигания из строя.

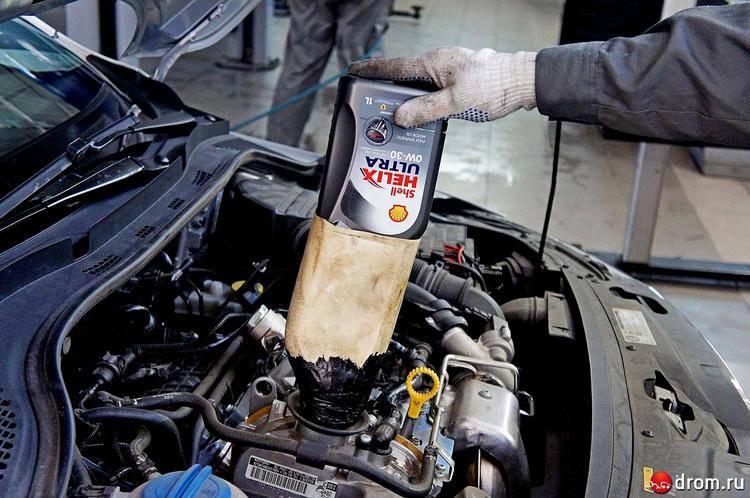

Доливка масла в двигатель TSI

В качестве средств, способных «продлить жизнь» топливной системы, для двигателей TSI можно рекомендовать применение присадок в бензин, способствующих очищению форсунок и камер сгорания. При покупке таких добавок следует внимательно изучить инструкцию по применению – далеко не все аналогичные присадки могут применяться для двигателей с непосредственным впрыском топлива.
Автовладельцы, знакомые со слабыми местами турбированных двигателей, часто интересуются – можно ли глушить двигатель TSI сразу после поездки? Официальные дилеры VW утверждают, что благодаря жидкостному охлаждению турбины, коробления её лопаток не произойдёт при резком охлаждении двигателя. Но опытные водители всё же дают поработать мотору после поездки несколько минут – для страховки. Можно лишь посоветовать поступать так же – учитывая стоимость турбины.

В заключение можно сказать, что применение турбонаддува в бензиновых моторах – несомненный шаг вперёд. А справиться с расходом масла немцы со временем сумеют – например, установив для турбины автономную систему смазки под давлением, как они сделали это ещё 20 лет назад на металлобрабатывающих станках Heinrich Rau.

Какой расход топлива у двигателей 2.0 TSI?

Расход топлива очень сильно зависит от того, на какую машину ставили силовой агрегат. Но и от поколения также расход может сильно меняться. К примеру, старшие моторы первого поколения, которые ставили на Tiguan, кушали в городском цикле около 13-14 литров топлива, на трассе расход падал до 7.7 литров на сотню. И это данные для механической коробки передач.

Во втором поколении данных двигателей Джетта с роботом и 2-литровым мотором TSI могла потреблять не более 11 литров в городском цикле на 100 км, а по трассе и вовсе радовала расходом в 5.9 литра на 100 км (конечно, речь идет о заявленном, а не о реальном расходе, но все же).

В третьей генерации произошла какая-то магия, и Golf 7 с данным двигателем и роботом стал потреблять до 8.1 литра в городе и не более 6.4 литра по трассе на 100 км, по заявлению производителя. Правда, и ресурс этих моторов значительно снизился.

В нынешней генерации (3b) мотор 2.0 TSI ставят, к примеру, на Туарег, и на этой машине с автоматом потребление топлива в городе заявляется на уровне 9.9 литра на сотню, а по трассе машина может ехать, потребляя 7.1 литра на 100 км, что вообще не вяжется никак с параметрами элитного кроссовера.

Как видите, вопросу расхода топлива компания уделяет довольного много внимания. И если вы хотите экономичное авто, то одним из лучших вариантов выбора будет 2-литровый турбированный двигатель от Volkswagen, который дает прекрасную динамику и расходует просто невероятно мало топлива. Но не спешите с выводами, не все так хорошо.

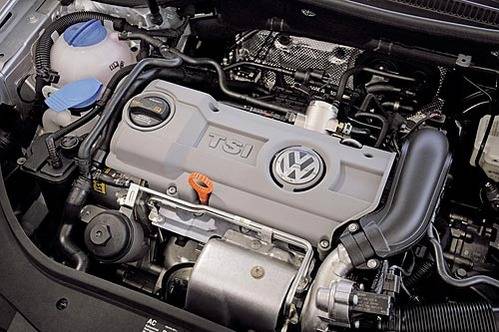

Проблемы с двигателем TSI

Двигатели TSI – это двигатели, которыми оснащено большинство автомобилей Vw, произведенных в период с 2008 по 2015 годы. Двигатели TSI также являются довольно проблематичными, имея проблемы в основном со свечами зажигания, но также и с индукционной катушкой.

Если у вас двигатель TSI и вы слышите странные звуки двигателя, у вас могут быть проблемы с клапаном PCV. Многие водители жаловались на проблемы с впускным коллектором и топливным насосом.

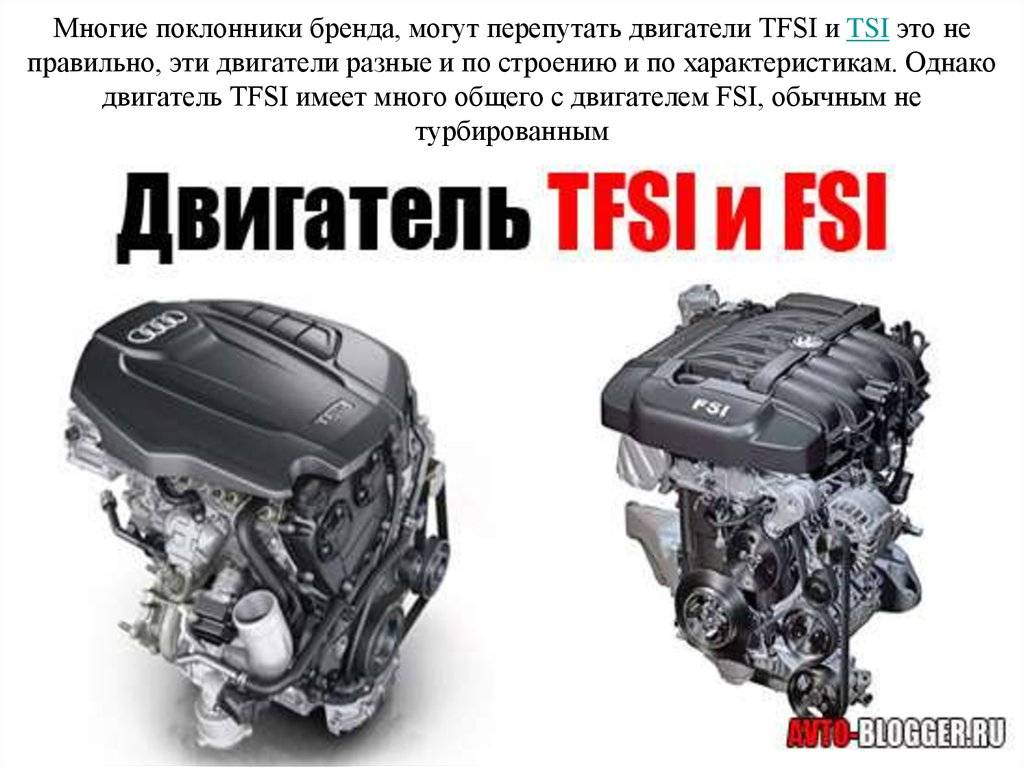

TSI против двигателей TFSI

Разница между этими двигателями проста: оба работают по одному и тому же принципу, только двигатели TSI используются в моделях VW, а двигатели TFSI используются в моделях Audi.

FSI или MPI? Как лучше?

Многие из вас часто задавались вопросом, в чем разница между FSI и MPI. Двигатель MPI имеет многоточечный впрыск, по сравнению с двигателями TSI с прямым впрыском, для двигателей MPI бензин всасывается из бака электронасосом и через рампу впрыска передается на форсунки, двигатели FSI имеют другой впускной коллектор, чем Двигатели MPI.

В конце статьи мы хотели бы высказать некоторые мнения непосредственно владельцев таких двигателей.

Владелец Golf 5 1.4 FSI: «Я бы ездил на нем без остановки, мне очень нравится, как мы живем. Что мне нравится в нем, так это его надежность, а двигатель, если он аккуратный, очень тихий и даже обеспечивает мощность для его. способности, я был удивлен ».

Владелец Audi A3 1.4 TFSI: «Вам нужен бензин с октановым числом 98, масло расходуется только если вы едете непрерывно 500-700 км, я заливал его 150 мл на этом расстоянии, а подвески немного жесткие».

Владелец Golf 6 2.0 TSI: «Он супер быстрый, я ездил на 200-сильном дизеле, но на бензине ничего страшного, на данный момент у меня проблема с датчиком воздуха, и он потребляет немного больше».

Шкода и доработки – главные факторы популярного 1.6 MPI

Чехи не решились производить атмосферный двигатель ровно тем же способом, что и немцы. Причины такого решения неизвестны, но компания в 2005 году значительно «доработала» двигатель. Все внешне осталось неизменным. Атмосферные технологии, расход даже меньше, чем у предыдущего варианта, тот же размер, такие же характеристики. Но в целом конструкция силового агрегата была изменена в нескольких важных пунктах:

сплавы для производства сильно изменили, чтобы облегчить и удешевить силовую установку, это привело к тому, что на рынок попал сыроватый мотор без должной проверки;
для уменьшения расходы была доработана поршневая система, несколько изменена сама суть конструкции двигателя, поэтому нагрузка на его основные детали немного выросла;
внутренняя часть мотора была значительно упрощена, в частности, количество металла было уменьшено, стенки между цилиндрами не дают отремонтировать силовой агрегат капитально;
чешские инженеры упростили многие технологии, которые не стоило упрощать, и двигатель сразу же начал приносить своим владельцам определенные неприятности в эксплуатации;
программа ЭБУ была полностью изменена в силу экономичности и других важных преимуществ эксплуатации, но долговечность мотора сразу же снизилась в несколько раз.

Современные технологии не всегда лучше классических. Это доказывают Octavia A5, на которых установлен данный силовой агрегат. Машинки легко ломаются, очень часто подводят владельцев после 8-10 лет эксплуатации и 200 000 км пробега. Так что при покупке подержанной Октавии отдайте предпочтение более дорогим моторам, таким как 2.0 FSI или дизельным двигателям. А вот покупать б/у машинку с атмосферником 1.6 не следует, это может принести проблемы.

Принцип работы турбированного мотора

Наличие турбонагнетателя не внесло существенных изменений в организацию горения. Двигатели используют несколько способов повышения эффективности за счет неотъемлемых преимуществ прямого впрыска:

создать однородную стехиометрическую смесь, очень похожую на впрыск в коллектор типа MFI, но со значительным снижением потерь конденсата;
работа с однородной бедной смесью с увеличением проема бабочки более оптимального, то есть с избытком воздуха;
разбавленная послойная смесь с выхлопными газами и избытком воздуха.

Последнее обеспечивается специальным режимом впрыска на днище поршня с вихревым потоком и подачей нормальной смеси в область электродов свечи зажигания, когда в остальной части цилиндра смесь слишком бедная и не пригодна для зажигания.

Наддув обеспечивает ускоренное наполнение цилиндров воздухом, но не работает на низких оборотах из-за недостаточного вращения турбины.

Поэтому многие двигатели в линейке используют систему двойной тяги, когда сначала подключается механический роторный компрессор с электромагнитной муфтой и дополнительным байпасным клапаном, приводимый через ремень от шкива коленчатого вала.

За переключение между разными режимами такой комбинации двух компрессоров отвечает электронный блок управления двигателем. Он также контролирует использование различных режимов прямого впрыска в зависимости от характера нагрузки и требуемого крутящего момента.

практически идеальное распределение крутящего момента на об / мин, когда его максимум достигается примерно на полторы тысячи об / мин и не меняется до тех пор, пока скорость не станет близкой к максимальной;
эффективность двигателя значительно отличает его от конкурентов, позволяя снизить потребление на 20% и более;
степень сжатия необычно высока для двигателей с турбонаддувом, достигая почти такого же показателя для безнаддувных двигателей, при этом двигатели не подвержены детонации при работе на топливе необходимого качества;
двигатели довольно компактные и легкие.

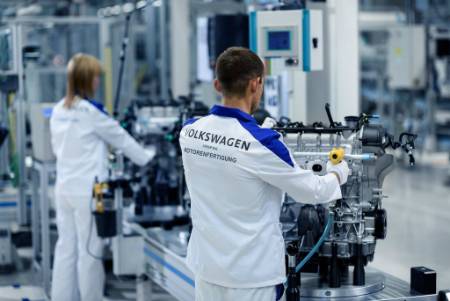

Семейство TSI оказалось крайне наукоемким не только в процессе разработки, но и в массовом производстве, что связано с проявлением недостатков и необходимостью их устранения конструктивными методами. Высокие ставки не бесплатны.

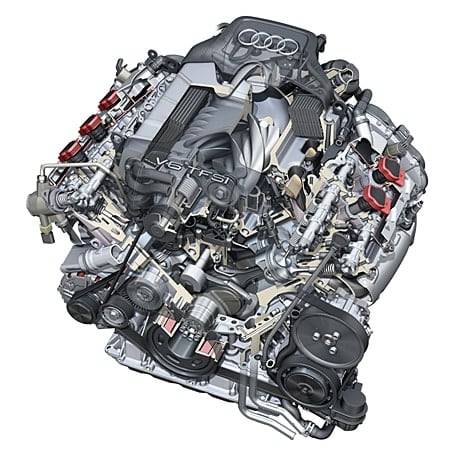

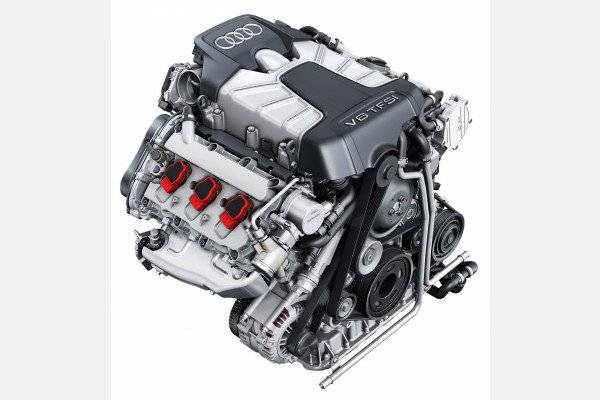

Проблемы и слабые места TFSI

В первую очередь, нужно сказать, что как и любой турбированный мотор, двигатель TFSI может иметь проблемы с турбиной. Особенно, если не придерживаться правил обращения с такими моторами. Но это проблема, общая для целого класса турбированых двигателей.

Нагар на клапанах, который был характерной проблемой для FSI двигателей, встречается и на описываемых моторах. Симптомы этой проблемы таковы:

падение тяги;
повышение расхода топлива;
неровная работа мотора;

Устраняется нагар, либо при помощи специальной химии, либо в процессе капитального ремонта. Второй вариант, хотя и более затратен, все же предпочтительнее, ибо, куда попадет сажа и другие твердые элементы, которые отчистят специальные средства, сказать трудно.

Еще одной, весьма неприятной проблемой, присущей в основном двигателям TFSI первых годов выпуска, является расход масла, или так называемый «масложор». И здесь вам поможет только капитальный ремонт. Никакими иными средствами, такая проблема не устраняется. Помимо расхода масла, в ряде случаев, весьма ощутимого, возможно повреждение или даже выход из строя, катализатора. Правда, в последних версиях двигателей, подобные неприятности возникают очень редко.

Имеются у мотора TFSI так же и сложности с электронными компонентами. В частности весьма распространенной причиной обращения в сервисные центры, является отказ датчика детонации. Но устранить такие поломки, намного проще, чем описанные выше.

Что в итоге

Если оглянуться назад, то в 2000 году FSI с рабочим объемом 1.4 литра занял в своем классе почетное место лучшего агрегата. Через 6 лет новая версия 2.0 FSI снова получила высокую оценку благодаря выдающейся разгонной динамике, хорошему подхвату на любых оборотах, сниженному выбросу вредных веществ в составе выхлопных газов и топливную экономичность.
Однако затем этот двигатель стал активно вытесняться другими аналогами и разработками. Более того, сегодня FSI является такой версией силового агрегата, от которой фактически отказался сам производитель. Причины для этого очевидны, так как мотор атмосферный, при этом имеет сложную конструкцию, требователен к качеству топлива и достаточно дорогой в ремонте.
С учетом вышесказанного становится понятно, почему на своих бюджетных моделях авто VAG теперь устанавливает более простые и дешевые MPI, а на основе технологичного FSI производитель построил целую линейку более новых и производительных моторов с турбонаддувом TSI (TFSI).

Напоследок добавим, что при этом FSI никак нельзя считать неудачным или проблемным. Большое количество свойственных ему неполадок и сбоев не менее часто встречается и на других двигателях, схожих по особенностям конструкции и характеристикам.

Как показывает практика, при должном уходе, своевременном обслуживании и поддержании нормальной работоспособности всех элементов такой двигатель легко перешагивает среднюю отметку в 200-250 тыс. км. без каких-либо серьезных ремонтов, радует владельцев стабильной работой, уверенным разгоном и топливной экономичностью.

Итоги – что учесть при покупке машины с TFSI?

Если вы покупаете новое авто с таким агрегатом, можно смело брать машину с любым объемом двигателя. Специалисты из Ауди сделали все возможное, чтобы моторы служили долго и не требовали никакого ремонта. Но подержанные варианты нуждаются в более тщательном подборе и осмотре

Важно провести диагностику, выяснить реальный пробег, уточнить качество обслуживания. Из этих факторов уже можно сложить определенное мнение о машине и ее потенциальном ресурсе

В целом, агрегаты TFSI считаются надежными и качественными. В своей природе они повторяют практически все преимущества когда-то популярной серии FSI, сегодня моторы продолжают славный ряд надежных двигателей VAG, к которым практически нет претензий. И этим они отличаются от новой разработки TSI.
