Разница между болтами и винтами
Различаются метизы по таким характерным признакам:
- Нюансы конструкции.
Только у болтов присутствует утолщение на стержне, между головкой и резьбой.
- Способ монтажа.
Болт крепят в паре с гайкой. Он может вкручиваться и забиваться. Метиз применяют для сквозных отверстий деталей, с дальнейшим закручиванием гайки по оси. Винт является самостоятельным крепежом, и фиксирует детали изнутри, оставаясь внутри поверхности или конструкции.
- Принцип действия.
Стержень вкрученного болта работает на сдвиг и сжатие, он стягивает элементы узла, предотвращая смещение любой конструкции и деталей. Винт, напротив, не способен противостоять сдвигам, но отлично скрепляет любые конструкционные детали, надежно затягивая элементы узла.
- Тип резьбовой насечки.
У болта – гладкий участок, отверстие на головке отсутствует. У винтов – насечка на шляпке сплошная (есть шлица).
- Нюансы расчета.
Для соединения с болтами важна величина прочности по растяжению и срезу. Винтовые узлы проверяют только по показателям прочности растяжения.
- Направление закручивания.
При монтаже болты вкручивают строго под прямым углом ключом-шестигранником, а винты – отверткой вдоль оси.
- Материал изготовления.
Легированная сталь считается главной основой для производства болтов. Материал, по техническим характеристикам, устойчив к внешним воздействиям. Винты чаще делают из высокоуглеродистых марок стали (закаленной, с присадками).
- Нагрузка крепежей.
Болтовому соединению присуща способность скреплять детали в статичном положении. Оно распределяет механическую нагрузку перпендикулярно конструкционным частям. Резьба винта вдоль шпильки позволяет распределить деталям узла нагрузку, параллельно соединяющей линии.
- Области использования.
Фиксация болтового соединения подходит разъемным конструкциям – оно получается максимально жестким. Отраслевое применение таких узлов – промышленные каркасы различных построек, автомобильные рамы, станочное оборудование. Анкерные соединения подходят для конструкций с большими нагрузками.
Винтовой узел считается наиболее подвижным, поэтому больше всего рекомендуется для производства токарных станков, а также часового оборудования. Разновидность винтов – саморезы, широко применяются в быту для различных креплений: картин, вешалок, полок, светильников.
- Габариты.
Разновидности болтов всегда по размерам крупнее винтов. Последние – в несколько раз меньше. Например, винтики в часах считаются самыми крошечными. Крупные болты образуют средние и крупные анкерные соединения, которые служат укреплением кладок несущих и перегородочных стен, а также различных монтажных конструкций. Разновидностью винтов считают саморезы разной длины (от 2 см).
Болты и винты по ГОСТ. В чем разница? Сходства и отличия
Каталог / болт, винт ГОСТ, продажа болтов |
Вопрос о разнице между винтом и болтом достаточно часто поднимается в интернет как среди специалистов, так и полных дилетантов в этой сфере. Но однозначного ответа не дано и сегодня. Постараемся сделать анализ и все-таки найти эти «неуловимые» отличия между винтом и болтом.
Межгосударственный стандарт ГОСТ 27017-86 «Изделия крепежные. Термины и определения», ГОСТ 7798, который бы должен вносить полную ясность в данный вопрос, к сожалению ее не вносит. Согласно стандарта, болт это крепежное изделие состоящее из стержня и головки, которое формирует соединение при помощи гайки или отверстия в одной из скрепляемых деталей. По тому же стандарту, винт — крепежное изделия для создания соединения, включающее стержень и конструктивный элемент для передачи крутящего момента. Отдельно в примечании подчеркивается, что этот конструктивный элемент может быть головкой со шлицем, с накаткой или, при отсутствии головки, шлицем в торце стержня. Большая советская энциклопедия (сайт https://dic.academic.ru/) дает еще более расплывчатое понятие о болте. По ней болт это крепежная деталь с резьбой на одном конце и четырех- или шестигранной головкой на другом. Интересно также трактуется понятие «винт» в российской версии Википедии. По ней это крепежное изделие для соединения деталей в одной из которых есть внутренняя резьба или без нее.
Соберем все вышеперечисленные трактования и попробуем найти существенную разницу между этими двумя видами крепежных изделий
Главное, на что нужно обратить внимание это: используется ли в крепежном соединении гайка, какая форма головки для передачи крутящего момента
Диапазон размеров болтов, винтов: болт М6, болт М8, болт М10, болт М12, болт М16, болт М20, болт М24, болт М27, болт М30, болт М36, болт М42, болт М48, болт М52.
Если отталкиваться от определений ГОСТа то, ответным крепежным изделием для гайки (независимо от формы головки) всегда будет болт. Крепежное изделие с шестигранной головкой соединяющее детали, если в одной или обеих есть внутренняя резьба, — это болт. То же самое, но без внутренней резьбы в детали и не с шестигранной головкой — это винт.
Многие специалисты машиностроительной отрасли склоняются к тому, что винт, шпилька и болт определяются по ответному крепежу. Крепежное изделие с наружной резьбой и головкой плюс гайка — это болт. Такое же изделие плюс деталь — это винт.
Но все равно полной ясности в данном вопросе нет. Если в составе резьбового соединения работает гайка и крепежное изделие с наружной резьбой и потайной головкой с крестообразным шлицем. Это крепежное изделие винт или болт?
Да, есть вопросы к органам стандартизации.
Как купить болты и винты по ГОСТ по низким ценам:
- заполните простую форму «Оформить заказ» вверху страницы;
- позвоните по телефону +7;
- отправьте заявку на электронную почту;
Условия продажи:
- Реализация металлоизделий оптом и в розницу;
- Безналичный расчет, путем перевода денежных средств с банковского счета;
- Возможность отсрочки платежей;
- Бесплатные консультации наших специалистов;
- Оказываем услуги упаковки товара по требованиям заказчика;
- Готовы произвести продукцию любой сложности на заказ по чертежам заказчика.
Условия доставки:
- Доставка продукции осуществляется со склада из наличия;
- При необходимости мы можем предоставить услугу ответхранения;
- Готовы предоставить скидку на доставку согласно условиям партнерских программ транспортных компаний;
- Возможность самовывоза товаров со складов.
Гарантии:
- Вся продукция сертифицирована, отпускается после технологического контроля;
- Метизы, крепеж, канаты, сетка, проволока, электроды и другая металлопродукция соответствуют ГОСТ и ТУ;
- Возможность возврата товара в соответствии с законодательством Российской Федерации;
Доставка по РФ: Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Казань, Калуга, Киров, Кострома, Краснодар, Курган, Курск, Липецк, Омск, Оренбург, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Тамбов, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и др.
Представленная на данном сайте информация содержит каталог справочной информации о более 3000 наименованиях металлоизделий, носит информационный, ознакомительный характер, может быть применена в разных областях деятельности предприятий.
Разновидности болтов
В зависимости от сферы применения и требований к конкретному болтовому соединению можно использовать несколько разновидностей этих изделий:
Черновые болты. Представляют собой метизы, изготавливаемые по технологии штамповки из высокоуглеродистой стали. Дополнительную обработку не проходят. Такие изделия обычно применяются для болтовых соединений, на которые не оказывается значительная нагрузка.
Получистовые болты. Наиболее востребованная на рынке метизов разновидность болтов. Изделия изготавливаются в соответствии с требованиями ГОСТ, но шляпка в процессе изготовления дополнительно не обрабатывается.
Чистовые болты. Изготавливаются по ГОСТ, проходят обязательную механическую обработку. Применяются в болтовых соединениях, в ходе эксплуатации испытывающих большие нагрузки.
Для изготовления болтов обычно применяется легированная сталь марок А2 и А4, углеродистые стали, закаленные и отпущенные стали с присадками из бора, хрома, марганца или устойчивые к коррозии стали марок 20Х13, 20Х18Н10Т. Но для болтовых соединений, которые не испытывают больших нагрузок и не требуют высокой прочности, могут использоваться сплавы алюминия и меди, а также латунь и бронза. Стальные болты для защиты от коррозии снабжаются цинковым покрытием.
Отличие болтов и винтов от шурупов
Болт и металлическое изделие винт, внешне схожи между собой, и некомпетентный человек легко их спутает. Но применяют их совершенно в разных сферах народного хозяйства.
Они имеют особенность в строении, болт соединяет детали при помощи гайки, на одной стороне поверхности детали находится болт, а с другой стороны – гайка, которая все это соединяет. Винт, не используется вместе с гайкой, применяется самостоятельно, отдельно, в этом его разница от болта. Он вкручивается самостоятельно в детали на которой есть резьба. Болт проходит внутрь детали полностью, скрепляя ее гайкой.
Способы их вхождения в поверхность детали разный: винтовой крепеж закрепляет соединенные детали, и прокручивается внутрь ее, болт остается при соединении неподвижным.
В работе с крепежными метизами используют разные приспособления: болт закручивается гаечным ключом, а винт при наличии у него шлиц, можно закрутить отверткой.
Болт всегда имеет головку, а у винта она может отсутствовать.
В чем еще разница между этими метизами – шляпка у болта остается сверху соединения, а винт полностью углубляется в поверхность детали.
Данные крепежные детали отличаются в размере резьбы: болт имеет резьбу до середины своего стержня, а винт имеет резьбу до конца стержня.
Отличаются они размерами: винты бывают разных и даже мелких размеров, а у болтов «мелких» изделий не бывает.
В чем отличие шурупа от болта? Шуруп имеет отличие от болта, конусообразным, заостренным наконечником. У болта же имеется у основания стержня тупой конец.
Шуруп имеет резьбовой способ соединения, а у болта соединение болтовое.
Шурупы применяют для работы с мягкими строительными материалами, например: дерево, пластик, ДСП, а также с нетвердыми металлами.
Какое отличие у шурупа и винта? Важное отличие в способе соединения у винта – винтовое, а у шурупа резьбовое соединение. При винтовом соединении конструкцию можно разобрать, но при соединении с шурупами при каждой разборке теряется надежность данного соединения. Они отличаются в диаметре
Они отличаются в диаметре
У шурупов диаметр отверстия зависит от твердости данного материала, а для соединений других метизов диаметр должен быть определенного размера
Они отличаются в диаметре. У шурупов диаметр отверстия зависит от твердости данного материала, а для соединений других метизов диаметр должен быть определенного размера.
Мы видим, что существует огромное количество крепежных деталей, элементов для соединения конструкций, механизмов, и всевозможных узлов. Эти метизы, выпускаемые нашей промышленностью, отвечают заданным требованиям, стандартам и размерам. Качество данной продукции проверено годами, и оно зарекомендовало себя, на рынках сбыта только с лучшей стороны.
Please enable JavaScript to view the comments powered by Disqus.
comments powered by Disqus
Классификация по прочности
В зависимости от назначения, выделают 11 отличающихся между собой классов прочности крепежа. Они маркируются как 3.6, 5.8, 12.9, где первое числовое значение — это временное сопротивление, разделённое на 100, а второе — это частное от предела текучести и временного сопротивления, разделённое на 10. То есть первое число характеризует усилие на разрыв, чем оно больше – тем большую нагрузку способен выдержать крепёж. А второе показывает то, насколько он будет растягиваться при нагрузке. Высокопрочный крепёж используются в ответственных узлах техники или при строительстве мостов. Для надёжной фиксации дополнительно учитывают момент затяжки болтов. Он не должен превышать допустимые пределы, иначе сталь начинает тянуться и в самый неподходящий момент соединение может лопнуть. Это приведёт к печальным последствиям.
Отличительные признаки между метизами
Болты с винтами изготавливаются в соответствии с действующим ГОСТом 27017-86. Базовое отличие указанное в документе сводится к конструктивным особенностям изделий. В частности:
- болт – для крепления необходимы ответная гайка либо сформированная в одной из деталей резьба;
- винт – самостоятельный крепеж со шляпкой или без, на вершине имеется шлиц, а также на одной или всех скрепляемых деталей необязательно должна быть ответная резьба.
Здесь стоит отметить о разновидностях винтов, что не связано со шляпками или их отсутствием. Здесь имеет значение тип резьбы. В частности, выделяются 2 типа крепежа:
- Шуруп. На стержень нанесена резьба с мелким шагом. Ножка может быть выполнена ровным срезом либо в форме конуса. Как правило, вкручивается изделие в подготовленное отверстие с ответной резьбой.

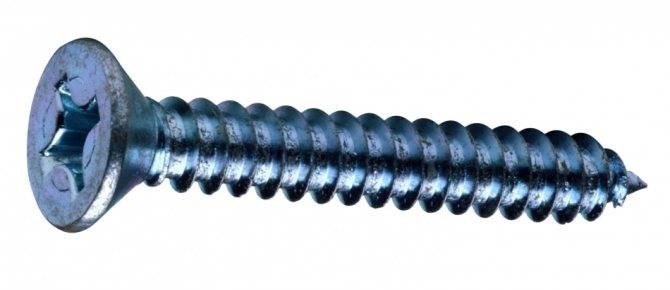

- Саморез. Стержень имеет остроконечную форму. В зависимости от шага резьбы различаются метизы для работы с металлом, деревом либо универсального типа. Подготавливать отверстие здесь не обязательно либо оно формируется сверлом.

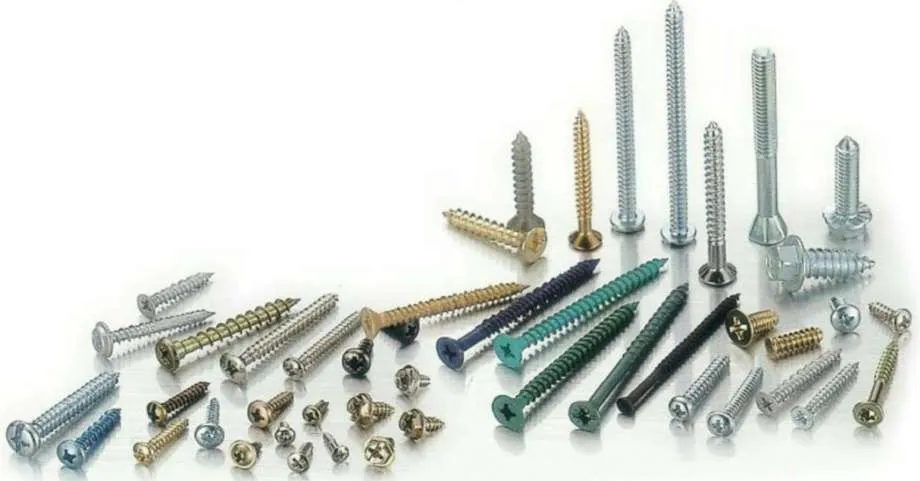

Шурупы и саморезы
Опираясь на конструктивное исполнение можно выделить еще несколько отличий между винтами и болтами. Чтобы использовать первые, нужны отвертка или иной инструмент. С их помощью для совершения крутящего момента оказывается давление на головку/стержень вдоль их оси. Технически выполняется прижимание наружной заготовки к основанию.

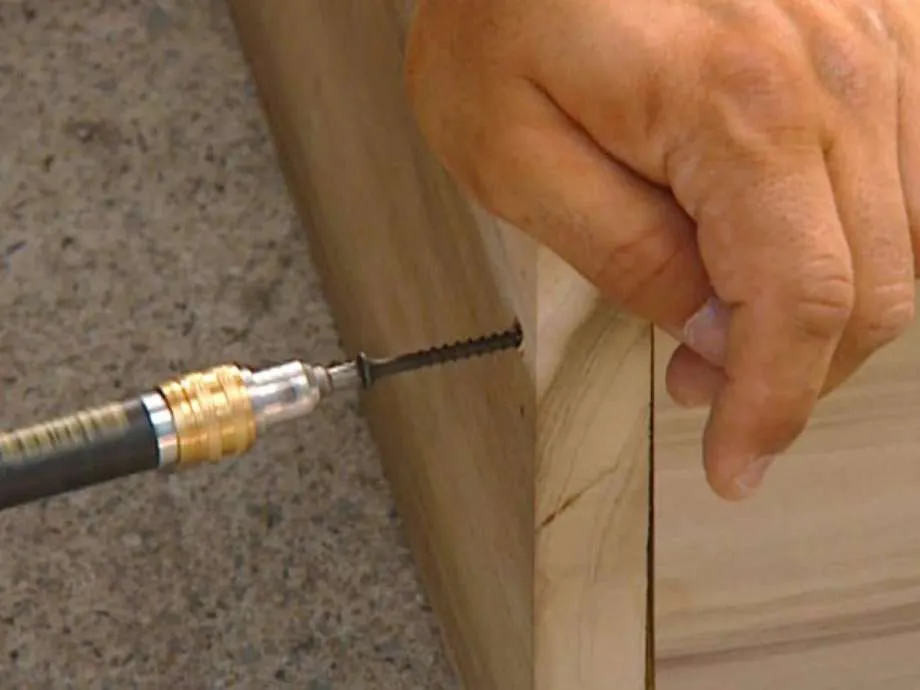

Вкручивание самореза
В случае со вторым типом крепежа применяются различные ключи рычажного типа или сменные насадки для дрели/шуруповерта. В любом случае нажима на болт никакого не оказывается. Здесь задается вращение с помощью усилий, что направлены перпендикулярно стержню. Так осуществляется стягивание скрепляемых деталей через сквозное отверстие в них.

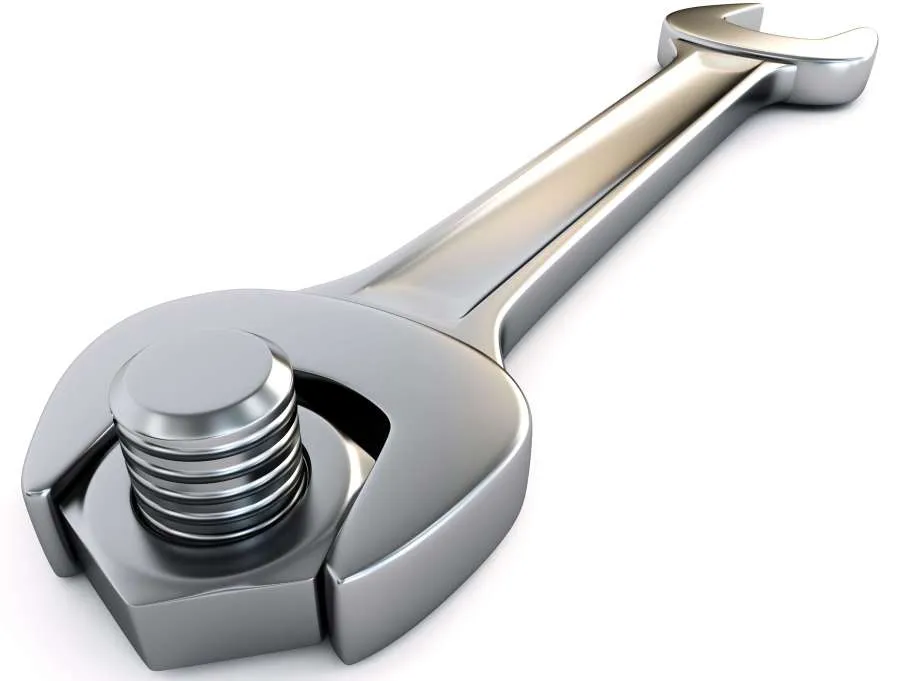

Гаечный ключ
Если углубиться в детали, то можно выделить еще несколько моментов в чем разница между болтом и винтом. Первый крепеж предназначен для использования в условиях высокой нагрузки. При этом испытания проводятся как на сдвиг, так и на сжатие. То есть нагрузка может быть оказана в том или другом направлении. А также допускается забивание метизов в заготовленное отверстие. У винтов есть ограничения по применению. Здесь «работает» только растяжение.
Можно отличить изделия и по внешним признакам. Они отражены в сравнительной таблице:
Болты | Винты |
Резьба нанесена на стержень с отступом от головки. Этот участок выполнена с незначительным утолщением по поперечному сечению. Также здесь может быть сформированы грани, что препятствуют вращению крепежа в посадочном месте. | Резьба нанесена по всей длине стержня без технического отступа от головки. |
Головка может отсутствовать – навершие тогда утолщено и не имеет никаких дополнений. Шляпка бывает в форме гайки под рычажный ключ либо полукруглой. Во втором случае под головкой заданы грани для «стопора». | При отсутствии головки на плоскости навершия сформировано углубление под отвертку (шлиц или крестовина) либо под шестигранный ключ. На шляпке создаются такие же углубления. Сама головка может иметь разную форму (включая декоративную), что зависит от назначения метизов. |
На основании ГОСТа 7798-70 минимальный размер болта: диаметр стержня – 6 мм, длина – 10 мм плюс 4 мм на шляпку, рабочий ключ – 10. Размерный ряд очень широк, что позволяет скреплять габаритные детали. | На основании ГОСТа 1491-80 минимальный размер винта с цилиндрической головкой: Диаметр стержня – 1 мм, длина – 2 мм плюс 0,7 мм на шляпку, сечение головки – 2 мм. Крупного размера изделия практически не выпускаются. |
Оба вида крепежей изготавливаются из металла. Преимущественно это оцинкованная сталь. По мере эксплуатации нередко изделия окисляются, покрываются ржавчиной. Это осложняет процесс разборки деталей. А крайнем случае болтовое соединение можно сбить либо срезать головку с гайкой и выбить ножку из отверстия. В случае с винтами ни один из подходов не сработает.
В этом видео продемонстрированы основные различия между болтами и винтами:
Чем отличается болт от винта и шурупа и для чего они предназначены
Винты, шурупы, саморезы, болты и гайки – все это объединено под одним названием «строительный крепеж» или, по-другому, «метизы». Основная их задача — скреплять различные части промышленных и бытовых конструкций. В зависимости от специфики производства и назначения, все крепежные изделия имеют свои особенности.
Самой распространенной деталью среди всех соединительных элементов, имеющих резьбу, является винт. С него и стоит начать отличительную характеристику всех резьбовых метизов, чтобы понять, чем отличается винт от болта и шурупа.
Параметрами

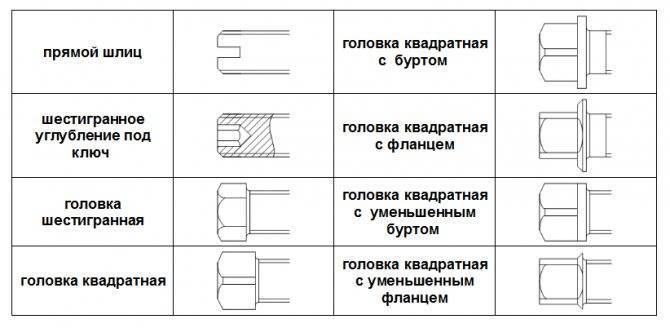

Болты изготавливают с 6-гранными, квадратными, круглыми или овальными головками (зависит от предназначения и места использования). Т.е., могут иметь разную форму. При этом профиль болтов крепления может иметь форму квадрата или полукруга. Головки отдельных болтов бывают и потайными. Могут различаться и болты с головками одинаковой формы. Как пример, откидные и рым-болты имеет круглую головку. Однако у первых она изготовлена подобно вилке, а у вторых имеет отверстие. Размеры головок у 6-гранных, наиболее распространенных болтов также бывают различными, т.е. изготовленными под ключи разных размеров. Так болты М20 могут быть изготовлены с головками под ключи 27, 30 и 34 мм.
Формой стержня
Стержни болтов могут резьбу одного диаметра с их гладкой частью. Или ступенчатыми, когда их резьбовая часть по диаметру существенно меньше гладкой части. Пример — призонные болты, применяемые для сборки тяжело нагруженных соединений.
Типом и шагом нарезанной резьбы
По типу резьбы болтов могут быть:
- метрическими;
- дюймовыми;
- трубными;
- трапецеидальными;
- упорными;
- прямоугольными или квадратными.
В нашей стране применяется в основном метрический тип резьбы (М, мм), которая может быть нарезана с крупным или мелким шагом. Так, болты М8 выпускаются как с шагом резьбы в 1.25 мм (крупным), так и в 1,0 мм (мелким). А вот болты М72 лишь с мелким — 4,0 и 6,0 мм.
Исполнением и его точностью
Здесь возможны различные варианты, предусмотренные соответствующими Гос. стандартами.
К примеру, в 6-гранных болтах, чтобы застопорить их после соединения, предусматривается на окончании резьбы или на головках специальное отверстие для вставки шплинта или вязочной проволоки. Для снижения веса болтов облегчают их головки, проделывая в них углубления и т.д.
По точности исполнения шестигранные болты делят на классы:
- высокоточные (класс А, повышенной точности) — для особо важных соединений;
- нормальной точности (класс В) — для массового применения;
- низкой точности (класс С) — для малоответственных соединений.
Болты разных классов отличаются качеством обработки стержней и нарезки резьбы, боковин головки, соответствием их диаметра размеру отверстий, в которые они устанавливаются.
Прочностью и материалом изготовления
Класс прочности любого болта зависит от того, из какого материала он изготовлен. В большинстве случаев используется сталь: обычного качества, конструкционная – углеродистая, легированная углеродистая, низколегированная, нержавеющая коррозионностойкая — обыкновенная, жаропрочная, жаропрочная релаксационностойкая. Болты также изготавливают из латуни, меди, титана и титановых сплавов.
Предлагаем вниманию самые востребованные болты (по длине и размеру), которые всегда можно найти в каталоге нашего павильона:
12, 16, 20, 25, 30, 40, 50
16, 20, 25, 30, 40, 50, 60, 70, 80
16, 20, 25, 30, 40, 50, 60, 70, 80, 90, 100
20, 30, 40, 50, 60, 70, 80, 90, 100, 120
40, 60, 80, 100, 120
50, 70, 80, 100, 120, 140, 160, 200
Но это лишь часть реализуемых нами этих популярных крепежных изделий. Мы предлагаем также по вполне доступным ценам болты стандартные крепежные в широком диапазоне М1.6 — М160. А для мастеров-профессионалов у нас имеются, кроме этого, болты оцинкованные, высокопрочные, фундаментные, мебельные, футеровочные, шинные, откидные, башмачные, болты с потайными и полукруглыми головками и множество других.
TheDifference.ru определил, что разница между болтом и винтом заключается в следующем:
Различие в способе соединения: винтовое и болтовое;
Болтовое соединение осуществляется при помощи гайки, а винтовое – резьбы;
Различны методы закрепления в детали;
Винт может вращаться в некоторых соединениях, болт всегда статичен;
Винт иногда углубляют в деталь, болт нет;
У винта резьба по всей поверхности, у болта – частично;
Винты могут быть мелкими, болты – нет;
Различие в способе разъединения конструкции.
Чем отличается винт от болта?
На самом деле они очень похожи и в некоторых ситуациях вполне могут быть взаимозаменяемы. И то и другое представляет собой стержень с резьбой и головкой, при помощи которой болт или винт закручивается в гайку или в тело детали, при этом болт предназначен для закручивания в гайку (или навинчивания гайки на его резьбу), а винт – для завинчивания во все остальное, где есть соответствующая резьба.
В соответствии с назначением они могут отличаться и внешним видом. У винта резьба нарезана чаще всего по всей его длине, а головка имеет шлиц – прямую или крестообразную прорезь, в которую при завинчивании вставляется отвертка. У болта резьба часто не доходит до головки, а сама головка обычно имеет форму шестигранника для удобства затягивания такого соединения при помощи гаечного ключа.
Впрочем, бывают и винты со специальными, в том числе и шестигранными, головками под различные ключи, и болты с резьбой по всей длине и головками под отвертку или вообще с декоративными, предназначенными для специального инструмента.
Повторяю, такой уж строгой градации здесь нет – для решения конкретной задачи Вы можете использовать болт или винт, в зависимости от того, что из них Вам в данном случае больше подходит.
К этой же категории крепежных изделий относятся еще и шпильки – стержни с резьбой по всей длине или с концов (центральная часть может быть и без резьбы) и, соответственно, вообще без головки. Вообще-то, они предназначены для того, чтобы на оба их конца накручивались гайки, но при острой необходимости, когда под рукой нет ничего другого, такую шпильку можно легко превратить в винт или болт, просто навернув на один ее конец 2 гайки и законтрагаив их.
Комментарии
А чтобы винт или болт не откручивался самостоятельно, используется контргайка.
Винт с контрагайкой? Это что-то новое. И куда ее там накручивать? Обычно там, где это нужно (и можно), для фиксации винта используется гровер. Гайка с винтом вообще не используется, только с болтом. Почитайте ответ…
Вопрос “Чем отличается болт от винта?”смущает многих инженеров.
А ответ кроется в самой профессиональной подготовке этих инженеров.
По конструции: резьба, головка, шлицы – здесь, как видно, разницы нет и
об этом можно спорить сколь угодно долго. Другое дело – назначение, для которого
применяется крепёж. Из курса сопротивления материалов нам известно, что ВИНТ применяется для крепления
деталей подвергающихся сдвигу относительно друг друга и, поэтому, расчитываются на напряжение
“СИГМА смятия” тела ВИНТА. А БОЛТЫ применяются в том случае, когда необходимо крепление
деталей,испытывающих кроме сдвигающей нагрузки ещё и осевую, поэтому применяется ещё и гайка
с граверной шайбой для предотвращения от откручивания.Поэтому болтовые соединения расчитывают
на “СИГМА смятия” и “СИГМА разрыва” тела БОЛТА.Как мы знаем из жизни винтами соединяются
детали не требующие особых условий соединений, болты применяются для более ответственных
соединений,например для фланцевых соединений труб и других подобных ответственных соединений.
Отличия болт ГОСТ 7805-70 от болт ГОСТ 7798-70
Метрический крепёж (в который входят болты, гайки, винты, шайбы) является составной частью крепёжных изделий. Болты с шестигранной головкой имеют ГОСТы 7805-70 и 7798-70. При этом существует 4 варианта их исполнения, а также разные классы точности.
Болты, изготовленные по ГОСТам 7805-70 и 7798-70 1-го и 4-го исполнения не содержат отверстий. В болтах исполнения 2 и 3 имеются сквозные отверстия, как в резьбовой части стержня, так и в головке. ГОСТы предписывают следующие параметры и конструкцию болтов: диаметры стержней, диаметр резьбы, диаметры отверстий в болтах, а также размеры «под ключ». Болты отечественного производства подразделяются на классы точности:
- Класс А – повышенный класс точности.
- Класс В – нормальная точность.
- Класс С – грубая точность.
ГОСТы 7805-70 и 7798-70 распространяются только на болты, которые имеют класс точности А или В.
ГОСТ 7805-70 описывает болты класса точности А, имеющие диаметр резьбы до 48 мм. Так, по данному стандарту болт исполнения 2 имеет одно отверстие в резьбовой части стержня. При этом размер диаметра отверстия варьируется, начиная с 1.0, 1.2 … и т.д. до 8.0 мм. Болт исполнения 3 того же стандарта имеет радиальное отверстие различных диаметров: 1.0, 1.2, 2.0, … 5.0 мм. При диаметрах резьбы от 36 мм до 48 мм выпускают болты с резьбой с шагом 2 мм. ГОСТ 7805-70 предписывает изготавливать болты из нержавеющей аустенитной стали (марки А2 и А4 с классами прочности 50, 70 и 80) и из углеродистой стали. При этом рекомендуется изготавливать изделия с прочностью класса 4.8, 5.6, 5.8, 6.8, 8.8 или 10.9.
Болты с классом точности В и размером диаметра резьбы от 6 мм до 48 мм описывает ГОСТ 7798-70. Как и в предыдущем стандарте болты исполнения 2 имеют одно отверстие в резьбовой части стержня, однако согласно ГОСТ 7798 -70 диапазон размеров диаметров более узкий: 1.6, 2.0, 2.5,…, 8.0 мм.
Болты исполнения 3 имеют три радиальных отверстия в головке с диапазоном диаметра от 2 до 5 мм. Болты производятся из углеродистой стали, которая имеет класс прочности 4.8, 5.8, 8.8 или 10.9).
Болты в ГОСТах 7805-70 и 7798-70 отличаются по классам точности и диапазонам диаметров и длин. Основная разница между ними в том, что ГОСТ 7805 распространяется только на болты, имеющие класс точности A, а ГОСТ 7798 – на болты класса точности B. В большинстве сборочных производств заводов на текущий момент хватает нормальной точности болтов, поэтому болт ГОСТ 7798-70 более востребован и популярен, к тому же он немного дешевле обходится при его изготовлении.
Правила эксплуатации
Даже самые прочные и надежные гребные винты отличаются повышенной уязвимостью, это наиболее хрупкая часть лодки. Ниже приведен список правил, соблюдение которые повышает безопасность и положительно сказывается на эксплуатационном сроке устройства:
- Реверс разрешено включать только при полной уверенности, что гребному винту хватает глубины. Лучше не рисковать лишний раз и несколько раз оттолкнуться от мелководья при помощи весел.
- Необходимо следить за состоянием лопастей, поскольку любые деформации, неровности и выбоины мешают полноценному функционированию винта и способны вывести его из строя.
- При прохождении судна возле наиболее проблемных участков водоема, которыми являются мелководья и разнообразные подводные препятствия, нужно не забывать пользоваться гидроподъемом.
- Постоянно нужно следить, чтобы гребной винт даже кратковременно не соприкасался с поверхностью дна – это является основным условием для обеспечения длительной службы.
Классификация винтов
Рассмотрим теперь винты, имеющиеся в ассортименте ЦКИ. Самая большая группа из них – винты общего назначения. Это с ними мы встречаемся ежедневно в быту и на производстве. Все они имеют стержень с полной резьбой (хотя бывают и исключения) и головки различной формы. На головках имеются шлицы или углубления под ключ разного типа.
Винт с цилиндрической головкой (на самом деле, слегка скошенной на конус) и прямым шлицем DIN 84.

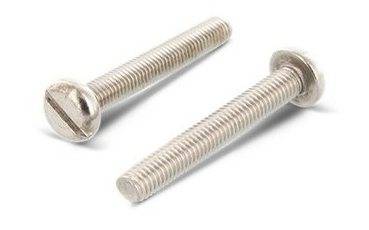

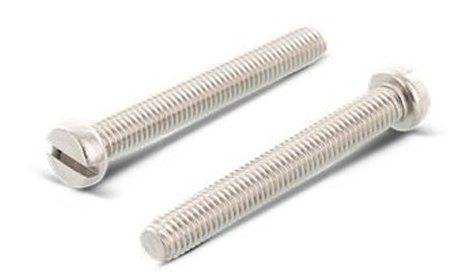

Винт с цилиндрической скругленной головкой и прямым шлицем DIN 85.
Винт с полукруглой головкой и шестигранным углублением под ключ ISO 7380.
Винт с полукруглой головкой, буртиком и шестигранным углублением под ключ ISO7380 исп. 2.
Винт с цилиндрической головкой, со сферой и крестообразным шлицем Pz, Ph DIN 7985.

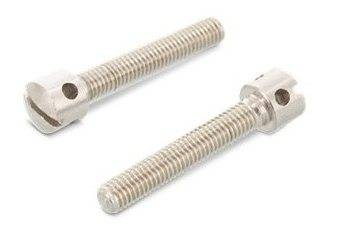

Винт с цилиндрической головкой, со сферой, радиальными отверстиями и прямым шлицем. Пломбировочный, DIN 404.

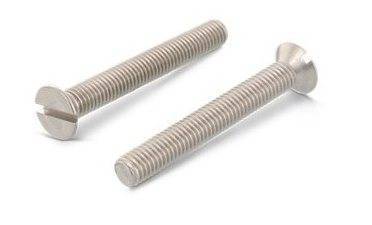

Винт с потайной головкой и прямым шлицем DIN 963.

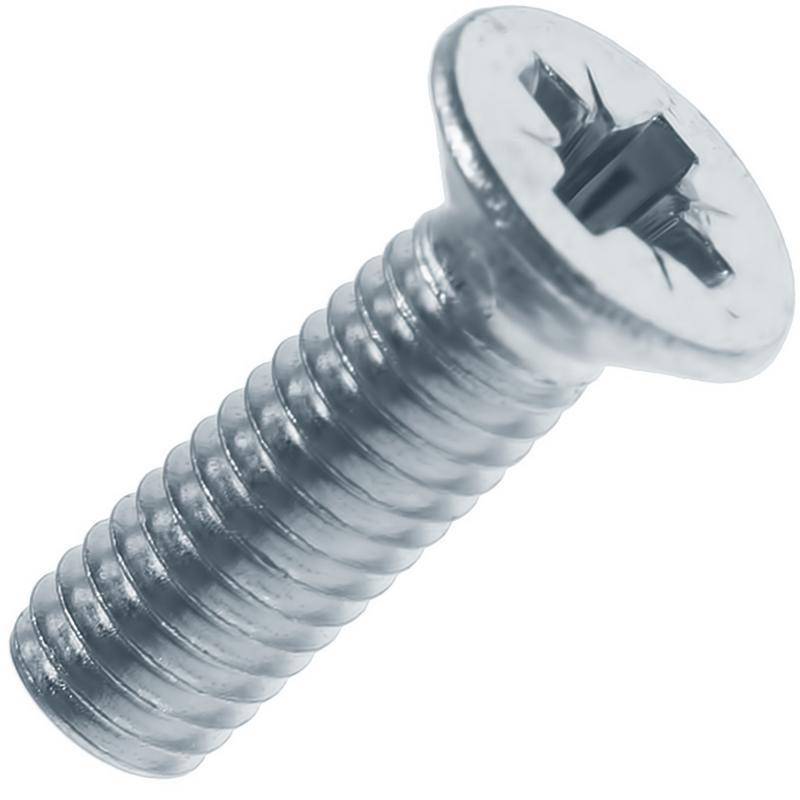

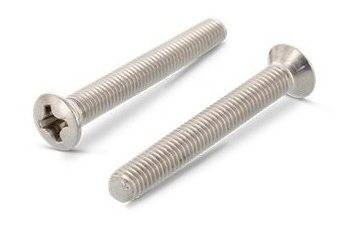

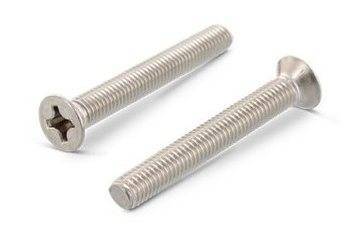

Винт с потайной головкой и крестообразным шлицем DIN 965.

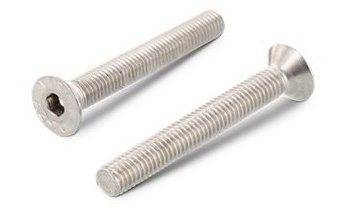

Винт с потайной головкой и шестигранным углублением под ключ DIN 7991.

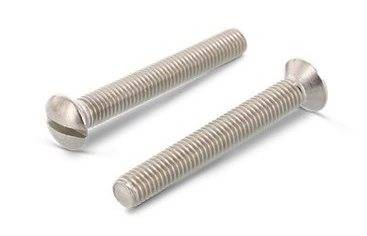

Винт с полупотайной головкой и прямым шлицем DIN 964.
Винт с полупотайной головкой и крестообразным шлицем DIN 966.

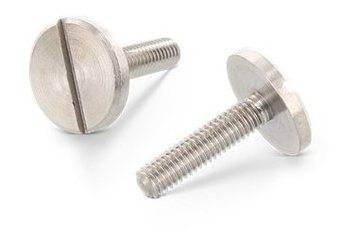

Винт с увеличенной плоской цилиндрической головкой и прямым шлицем DIN 921.

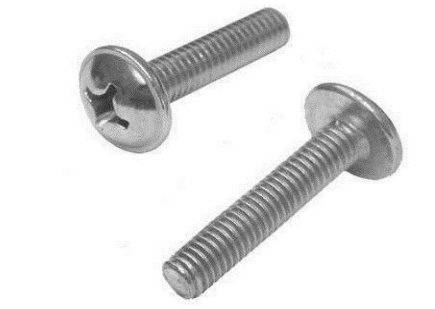

Винт с полукруглой низкой головкой, с буртом и крестообразным комбинированым шлицем.
Винт с цилиндрической головкой и шестигранным углублением под ключ DIN 912.
Винт с низкой цилиндрической головкой и шестигранным углублением под ключ DIN 7984.
Винт с низкой цилиндрической головкой, шестигранным углублением под ключ и направляющей для ключа DIN 6912.
Другая большая группа винтов – винты установочные. Название пошло от их назначения. В своем большинстве они предназначены для точной установки и фиксации деталей в механизмах. Для этого на своих концах они имеют различные выступы или углубления.

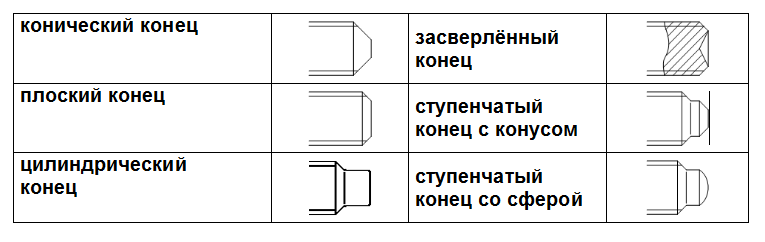

По ГОСТ 12414-94 (ISO 4753:1999): «Концы болтов, винтов и шпилек. Размеры» предусматриваются следующие концы установочных винтов:
Привод крутящего момента осуществляется следующими элементами:
В сводной таблице представлены реально существующие, наиболее распространённые сочетания головок и концов установочных винтов с указанием стандарта DIN.
Конический | Плоский | Цилиндрический | Засверленный | |
Прямой шлиц | DIN 553 | DIN 551 | DIN 417 | DIN 438 |
Шестигранная с углублением под ключ | DIN 914 | DIN 913 | DIN 915 | DIN 916 |
Мебельные винты представлены двумя изделиями:
винтом для мебельных ручек с полукруглой головкой, буртиком и комбинированным шлицем;
винтом мебельным с плоской головкой и шестигранным углублением под ключ:
Группа винтов имеет головки в форме крючков и петель разного вида:
винт с крючком
винт с петлей
винт с L-образным крючком
винт с крючком спиральным (витым)
Винт-барашек DIN 316 представлен двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т.н. «американской» форме.
Классический винт-барашек «Американская» форма винта-барашка
Резьбонарезающий винт DIN 7516 имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.
Что касается головок, то их используется довольно много:
- АЕ – цилиндрическая головка со сферой и крестообразным шлицем;
- DЕ – потайная головка с крестообразным шлицем;
- ЕЕ – полупотайная головка с крестообразным шлицем;
- А – шестигранная головка;
- ВЕ – цилиндрическая головка с прямым шлицем;
- FЕ – потайная головка с прямым шлицем;
- GЕ – полупотайная головка с прямым шлицем.
Еще один винт, самостоятельно образующий резьбу – DIN 7500 выдавливает ее в первоначально нанесенном гладком отверстии. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом. Его конец имеет форму трехгранного стержня с заходной частью и плавным сбегом резьбы.
Основные различия болта и винта
- Разные способы соединения: винтовое и болтовое.
- Болт надежно фиксирует детали и остается статичным, винт имеет свойство вращаться в некоторых скреплениях.
- Применяются различные способы закрепления в детали.
- Болтовое соединение осуществляется гайкой, винтовое — резьбой.
- Винт может углубляться в деталь, болт — нет.
- У винта резьба присутствует полностью, у болта — наполовину.
- Винты могут изготавливаться в мелких размерах, болты — только крупнее размеров.
- Различные способы разъединения. Болтовые разъединяют срезанием болта, винтовые — срезанием резьбы винта.
- Головка винта может иметь крестовой или плоский надрез, благодаря которому можно использовать более широкий диапазон инструментов.
По итогу, оба изделия выполняют одинаковые функции, то есть фиксируют и надежно скрепляют детали в одной точке, но при этом имеют некоторые различия во внешнем виде, разные способы скрепления и разъединения, разную степень углубления и скрепляются разными инструментами, что безусловно различает их и делает непохожими друг на друга.
Что такое винт, шуруп, саморез, болт, шайба и гайка, как выглядит, для чего предназначен?

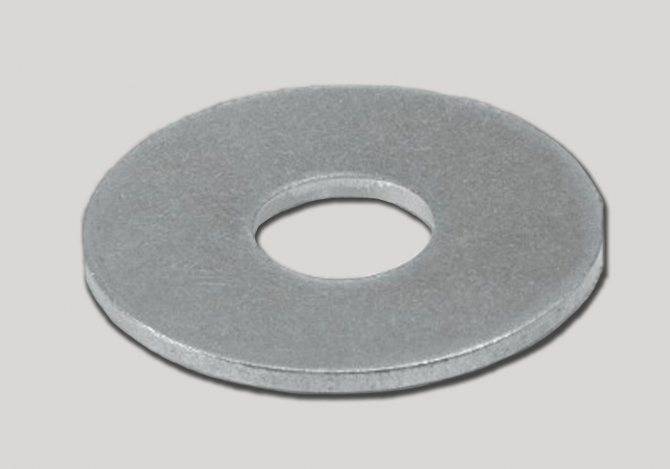

Шайба — это крепежное изделие, которое является вспомогательным и подкладывается под головку гайки. Основное назначение такого изделия — увеличить площадь давления, а также препятствовать разрушению других крепежных элементов. Кроме того, шайба препятствует развинчиванию крепления и делает его более устойчивым к разного рода механическим воздействиям.
Шайба
Шуруп — крепежный элемент, который является разновидностью винта, отличается от него тем, что имеет толстый стержень, наружную резьбу, а также заостренный кончик. Это способствует более легкому и простому вхождению в твердую поверхность. А именно в дерево или бетон. Чаще всего для шурупов проделывают специальные отверстия, которые наполняют относительно мягким материалом. Обычно это дерево.
Шуруп
Винт — тоже крепежное изделие, разновидностью которого является саморез или шуруп. Основная особенность крепежного элемента в том, что это стержень с наружной резьбой и достаточно большой головкой для ввинчивания. Чаще всего на головке делают специальные отверстия, чтобы винты можно было закручивать при помощи отвертки. Или делают специальные насечки, чтобы ввинчивать изделия при помощи специального ключа.
Винт

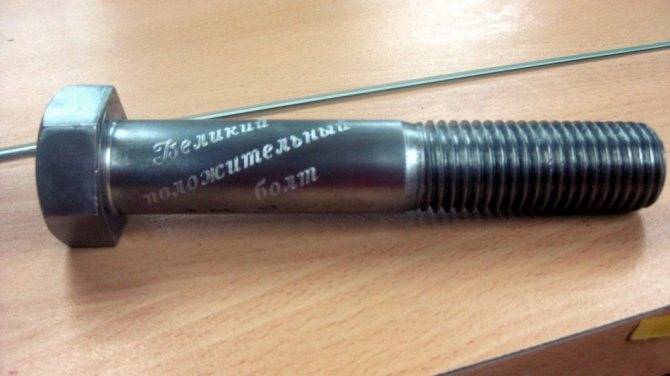

Болт — крепежное изделие, которая представляет собой цилиндр с достаточно высокой шестигранной головкой. Чаще всего работает вместе с гайкой в паре, и используется с целью соединения некоторых деталей.
Болт

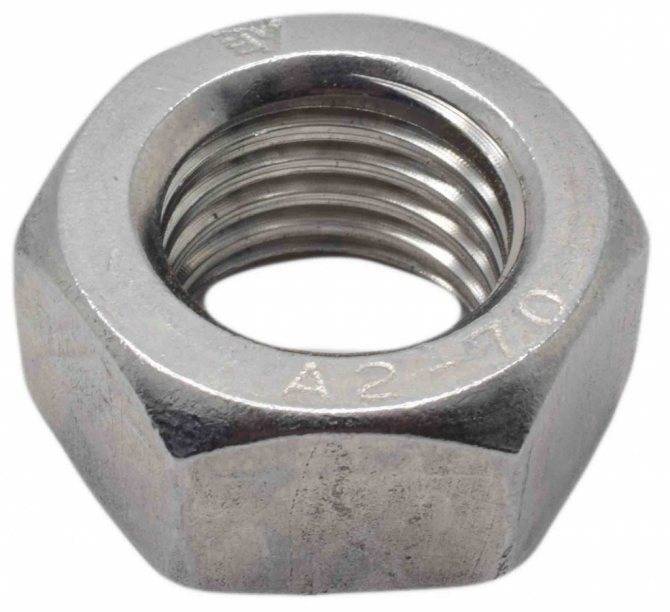

Гайка — крепежное изделие, внутри которого находится резьба, используется в комплекте с винтом или болтом. Обычно гайки изготавливаются шестигранной формы, для того чтобы можно было их крепить при помощи ключа.
Гайка
