Разница между амперметром и вольтметром

Часто задаваемые вопросы

Является ли мультиметр тем же самым, что и вольтметр?

Мультиметр – это многоцелевой инструмент, который может выполнять функции других измерительных приборов, таких как амперметр, омметр и вольтметр. Так, мультиметр может также выполнять функции вольтметра. Однако вольтметр нельзя использовать в качестве заменителя мультиметра

Можно ли использовать мультиметр в качестве вольтметра?

Да, мультиметр, безусловно, можно использовать в качестве вольтметра. Фактически, он может использоваться для измерения множества электрических свойств, включая напряжение, сопротивление и ток.

Почему вольтметр или мультиметр не дает более точных показаний напряжения?

Большинство портативных цифровых мультиметров или вольтметров довольно точны, но стандартные обычно измеряют с точностью ±3%. Однако на точность влияет множество факторов, включая входное сопротивление, температуру и колебания напряжения питания.

Выбор и настройка

Выбор и настройка амперметра и вольтметра имеют важное значение для получения точных измерений в электрических схемах. Ниже приводится ряд рекомендаций по выбору и настройке этих приборов

Выбор

При выборе амперметра и вольтметра необходимо учитывать диапазон измерений, точность, надежность и удобство использования приборов. Для получения наиболее точных результатов рекомендуется выбирать приборы с максимально близкими значениями к измеряемой величине

Также следует обращать внимание на класс точности, который указывает на допустимую погрешность при измерении

Настройка

После выбора приборов необходимо правильно настроить их перед использованием

Для этого следует обратить внимание на следующие моменты:

1. Проверить правильность подключения приборов к схеме. Неправильное подключение может привести к искажению результатов измерений.
2. Осуществить калибровку приборов. Калибровка позволяет установить соответствие между показаниями прибора и реальными значениями величин. Для этого используются известные источники с определенными значениями.
3. Использовать компенсационные устройства. В некоторых случаях, чтобы учесть погрешности измерительных приборов, используются специальные компенсационные устройства. Они позволяют повысить точность измерений.

Регулярная проверка и поверка

После настройки приборов следует проводить регулярную проверку и поверку. Регулярная проверка позволяет выявить и устранить возможные неисправности приборов. Поверка проводится специализированными организациями для подтверждения соответствия приборов стандартам точности. Рекомендуется проводить поверку амперметра и вольтметра через определенные интервалы времени или после их ремонта.

Параметр	Амперметр	Вольтметр
Диапазон измерений	0-10 A	0-500 V
Точность	0,5%	1%
Надежность	Высокая	Средняя
Удобство использования	Высокое	Среднее

Трансформаторы тока ТТИ

Трансформаторы тока ТТИ предназначены: для применения в схемах учета электроэнергии при расчетах с потребителями; для применения в схемах коммерческого учета электроэнергии; для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Корпус трансформатора выполнен неразборным и опломбирован наклейкой, что делает невозможным доступ ко вторичной обмотке. Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать

Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.

Встроенная медная луженая шина у модификации ТТИ-А – дает возможность подключения как медных, так и алюминиевых проводников.

Номинальное напряжениe – 660 В; номинальная частота сети – 50 Гц; класс точности трансформатора 0,5 и 0,5S; номинальный вторичный рабочий ток – 5А.

Технические характеристики трансформаторов ТТИ

Модификации трансформаторов	Номинальный первичный ток трансформатора, А
ТТИ-А	5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 120; 125; 150; 200; 250; 300; 400; 500; 600; 800; 1000
ТТИ-30	150; 200; 250; 300
ТТИ-40	300; 400; 500; 600
ТТИ-60	600; 750; 800; 1000
ТТИ-85	750; 800; 1000; 1200; 1500
ТТИ-100	1500; 1600; 2000; 2500; 3000
ТТИ-125	1500; 2000; 2500; 3000; 4000; 5000

Электронные аналоговые приборы представляют собой сочетание различных электронных преобразователей и магнитоэлектрического прибора и служат для измерения электрических величин. Они обладают высоким входным сопротивлением (малым потреблением энергии от объекта измерения) и высокой чувствительностью. Используются для измерения в цепях повышенной и высокой частоты.

Принцип действия цифровых измерительных приборов основан на преобразовании измеряемого непрерывного сигнала в электрический код, отображаемый в цифровой форме. Достоинствами являются малые погрешности измерения (0.1-0,01 %) в широком диапазоне измеряемых сигналов и высокое быстродействие от 2 до 500 измерений в секунду. Для подавления индустриальных помех они снабжены специальными фильтрами. Полярность выбирается автоматически и указывается на отсчетном устройстве. Содержат выход на цифропечатающее устройство. Используются как для измерения напряжения и тока, так и пассивных параметров – сопротивление, индуктивность, емкость. Позволяют измерять частоту и ее отклонение, интервал времени и число импульсов.

Сравнение

Итак, каждый вид оборудования предназначен для проведения конкретных измерительных действий. Причем по названиям устройств понятно, какие именно характеристики тока они фиксируют: в амперах выражается его сила, в вольтах – напряжение.

Надо сказать, оба прибора (если рассматривать их стрелочные варианты) используют в работе один и тот же принцип. Показания на табло появляются при взаимодействии электрического поля и созданного магнитного поля.

Но есть и детали, составляющие отличие амперметра от вольтметра.Они связаны с тем внутренним сопротивлением, которое имеется в каждом случае. У амперметра оно является предельно низким.

Для обеспечения этого условия предусмотрен резистор, относительно такого прибора называемый «шунтом». Указанный элемент устроен так, что забирает на себя нагрузку от электричества, обеспечивая наиболее точное измерение амперметром силы тока.

У вольтметра, наоборот, внутреннее сопротивление, за которое отвечает резистор, максимально повышено, что необходимо для замеров напряжения без существенного искажения действительных значений.
Еще один ответ на вопрос, в чем разница между амперметром и вольтметром, можно получить, рассмотрев способ подключения того и другого устройства к электрической цепи.

Так, амперметр работает при последовательном подсоединении. Причем не следует допускать прямого контакта подобного оборудования с источником питания или выводами тока.

Результатом этого становится короткое замыкание или поломка измерительного приспособления.
В случае с вольтметром описанный контакт допустим.

Прибору этого типа в электротехнике соответствует параллельный способ подключения к участку цепи, выбранному для осуществления измерительных операций.

Особенности и применение

Особенности идеального амперметра:

• Имеет нулевое внутреннее сопротивление, что позволяет считать его полностью нагруженной цепью, не искажая измеряемые значения тока;
• Обеспечивает абсолютно точные измерения тока, не внося дополнительных искажений и ошибок;
• Имеет бесконечно высокую чувствительность, обладая способностью измерять даже микроамперы;
• Не влияет на исследуемую электрическую цепь, поскольку обладает бесконечным входным сопротивлением;
• Не потребляет энергию из цепи, в которую включен, поскольку имеет бесконечно высокое входное сопротивление.

Особенности идеального вольтметра:

• Обладает бесконечным входным сопротивлением, что позволяет не изменять измеряемое напряжение и не влиять на исследуемую цепь;
• Отсутствует потребление энергии измеряемой цепи, благодаря бесконечно высокому входному сопротивлению;
• Обеспечивает высокую точность измерений напряжения без значительного влияния на него;
• Имеет широкий диапазон измерений, позволяющий измерять как низкое, так и высокое напряжение.

Идеальные амперметры и вольтметры могут использоваться в различных областях, включая научные исследования, инженерные разработки, образовательные учреждения и производственную деятельность. Они являются незаменимыми инструментами для измерения параметров электрических схем, что позволяет контролировать и оптимизировать работу системы.

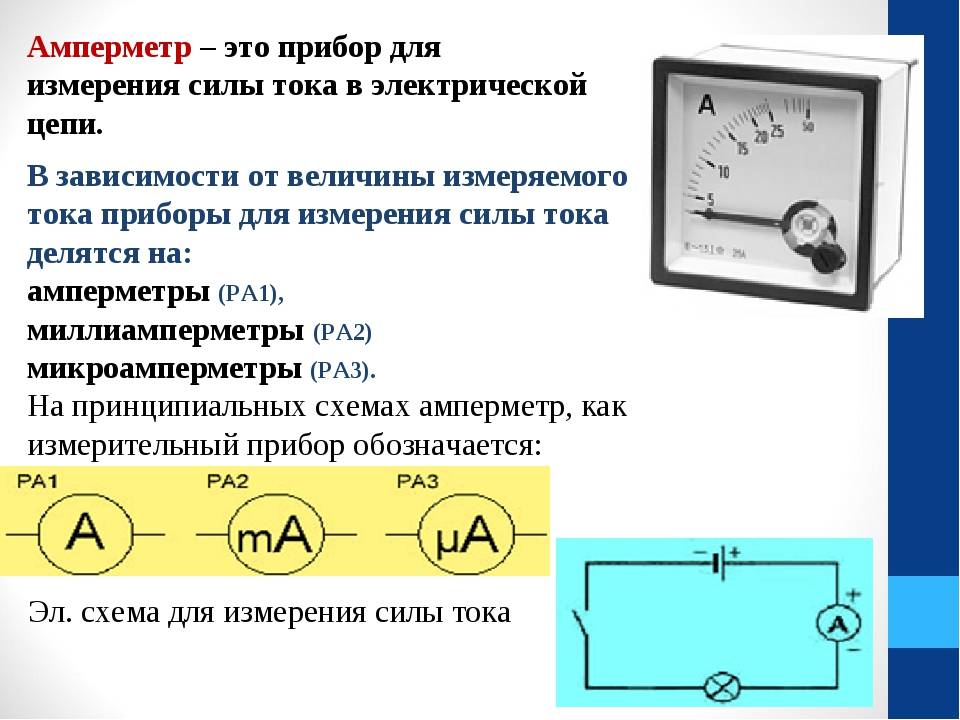

Что такое амперметр?

Амперметр – это измерительный прибор, используемый для измерения тока путем последовательного включения в цепь. Он может измерять как постоянный, так и переменный ток в цепи. Амперметр измеряет ток в амперах. Микроток обозначается микроамперами. Обозначение амперметра – A. Амперметр имеет низкое сопротивление. Он включен последовательно с гальванометром для измерения тока. Проще говоря, амперметр – это устройство или инструмент, который измеряет ток.

В зависимости от принципов и точности значение амперметра меняется. С точностью от 0,1 до 2,0 ток измерялся амперметром с помощью движения Д’Арсонала. Амперметр присутствует и в электродинамических моторах. Электродинамический моторный амперметр имеет неподвижную катушку и подвижную катушку. Электродинамический амперметр измеряет ток с точностью от 0,1 до 0,25. Точность термоамперметра составляет от 0,5 до 3.

Короткое замыкание возникает при параллельном включении амперметра в цепь. Для идеального амперметра сопротивление будет равно нулю, и невозможно создать идеальный амперметр. Если вы используете амперметр, вы должны знать сопротивление шунта. Шунтирующее сопротивление разорвет всю цепь. В последнее время появился многодиапазонный амперметр. Цифровой амперметр – самый популярный прибор, который не вызывает потерь.

Окончательные рекомендации по приборам для электрических измерений

Любому фанатику, студенту или техническому специалисту в области электроники и электричества важно знать, как пользоваться измерительными приборами, их калибровка необходима для проведения диагностики и технической оценки. В случае использования мультиметра возьмите как обычно проверку калибровки омметра, поскольку в этих приборах (все в одном) все параметры как-то связаны, например, например (батарея, наконечники, амперметры и вольтметр для измерения переменных сопротивления)

Использование тестовой таблицы для электрических измерительных приборов омметра, амперметра и вольтметра необходимо, чтобы делать это постоянно из-за того, что мы не делаем этого, и, к сожалению, отсутствие калибровки прибора может дать нам ложные сигналы о сбоях или ошибках считывания.

Надеемся, что эта вводная статья по теме окажется полезной, ждем ваших комментариев и сомнений.

Что такое вольтметр?

Вольтметр – это измерительный прибор, используемый для измерения напряжения путем параллельного включения в цепь. Если вы подключите вольтметр последовательно к цепи, произойдет короткое замыкание. Вольтметр создается путем параллельного включения в цепь высокого сопротивления с гальванометром. В последнее время вольтметр доступен в большом количестве моделей. Любые изменения напряжения будут отображаться на дисплее вольтметра.

Вольтметры общего назначения имеют диапазон от мала до нескольких тысяч. Как и амперметр, вольтметр также доступен в цифровом исполнении. Цифровые вольтметры обладают высокой точностью. У лабораторных вольтметров всегда есть особые возможности. Он измеряет почти миллион вещей. Западная ячейка – это стандартное использование вольтметра для точных работ. Западный элемент имеет идеальное измерение напряжения, что делает электронную схему лучше.

В последние годы доступны три типа вольтметров. Это аналоговый вольтметр, усиленный вольтметр и цифровой вольтметр. Все вольтметры работают по схожей концепции. Но производство трех вольтметров отличается друг от друга. На тройке цифровые вольтметры предпочитают многие.

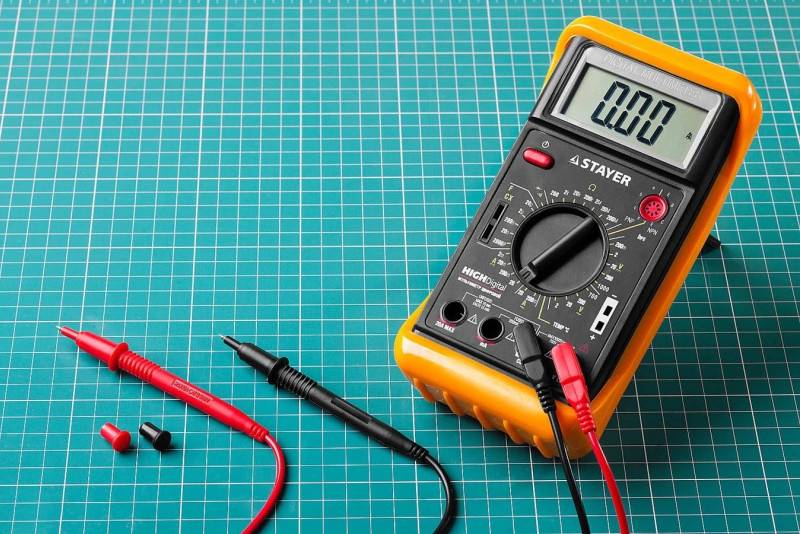

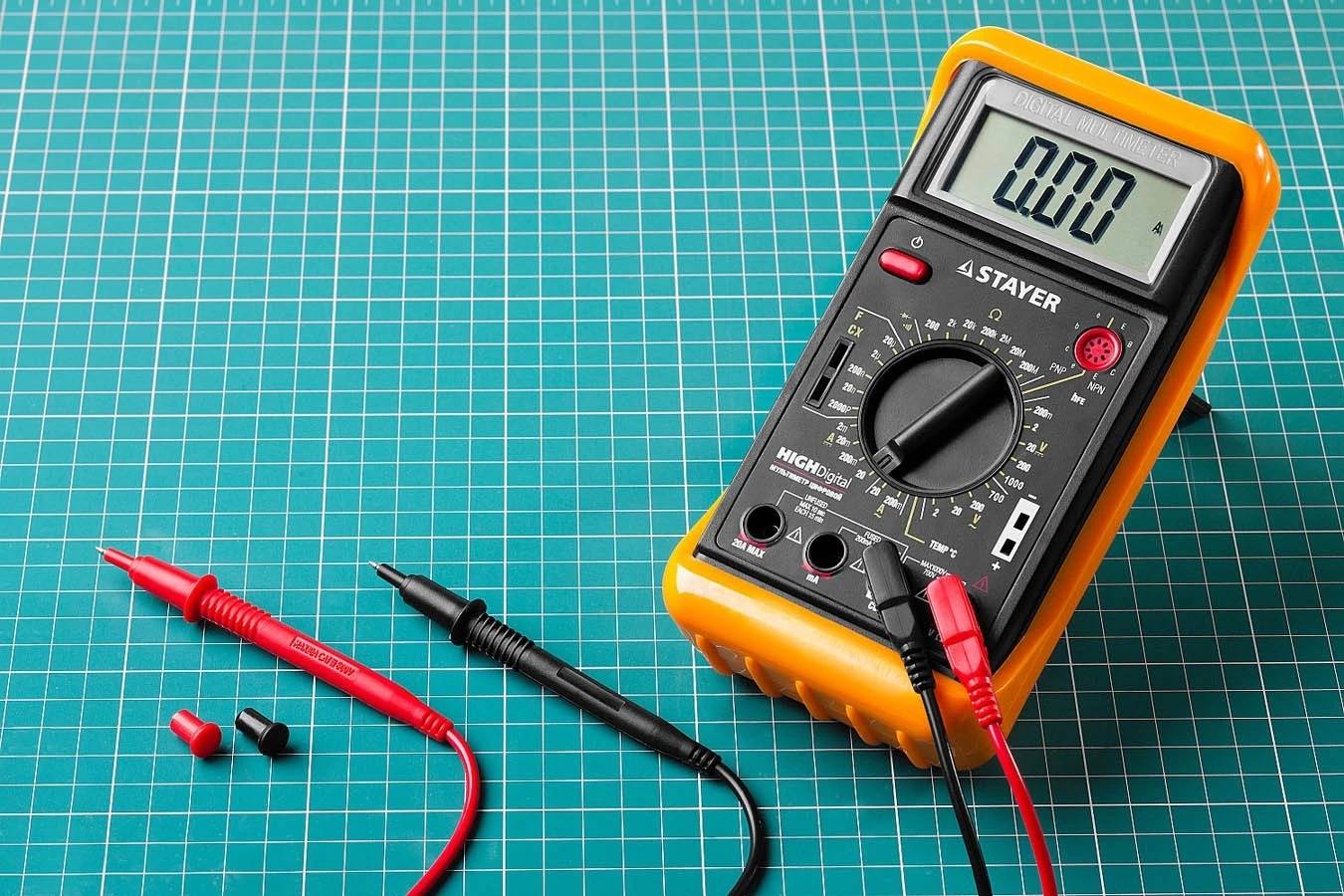

Что такое мультиметр?

Если вы заметили неисправный прибор в своем доме и не уверены, в чем причина неисправности, лучший способ выяснить это — воспользоваться мультиметром. Мультиметр — это портативный прибор, больше похожий на инструмент для поиска неисправностей в электронике, который можно использовать для диагностики неисправной части цепи. Мультиметр в основном проверяет электрическое сопротивление в цепи. Фактически, он может использоваться для измерения нескольких электрических характеристик. Типичный мультиметр может измерять напряжение, ток и сопротивление. Более дорогие версии могут измерять другие параметры, такие как емкость, коэффициент усиления транзистора и прямое напряжение диода.

Мультиметры бывают двух разных типов: аналоговые и цифровые. Цифровой мультиметр похож на цифровые наручные часы, где измеренные значения отображаются на цифровом дисплее, что позволяет легко считывать их с относительно меньшей вероятностью ошибки. Аналоговый мультиметр, с другой стороны, использует иглу вдоль шкалы для измерения напряжения, сопротивления, частоты, тока и мощности сигнала. Автодиапазон — еще одна удобная функция, которую следует искать в мультиметре, если вы готовы потратить несколько лишних долларов. Она автоматически устанавливает тестовый диапазон.

Чем амперметр отличается от вольтметра?

Чем амперметр отличается от вольтметра?
Амперметр — это прибор, который включается в цепь последовательно и измеряет протекающий через него ток.

Амперметр должен иметь минимально возможное сопротивление, чтобы не вносить значительного влияния в измеряемую цепь (в данном случае это влияние — это дополнительное последовательное сопротивление, падение напряжения, искажающее распределение потенциалов в цепи, и в итоге — потребляемая мощность).
В отличие от амперметра, вольтметр, также фактически измеряя протекающий через него ток (за исключением электростатических вольтметров и компенсационных потенциометров, а также электрометрических электронных вольтметров), подключается параллельно источнику ЭДС либо между двумя точками, между которыми измеряется разность потенциалов.

И здесь задача минимизации влияния решается способом, обратным по отношению к амперметру: вольтметр должен иметь максимально возможное сопротивление, а протекающий через него ток должен быть минимально возможным.
Таким образом, амперметр — это прибор с почти нулевым сопротивлением, а амперметр — прибор с почти бесконечным сопротивлением.

Реальные измерительные приборы обычно не имеют ни нулевого, ни бесконечного сопротивления: как я сказал выше, в большинстве случаев электроизмерительный прибор реально измеряет именно протекающий через него ток. Так, в электромеханических измерительных приборах (магнитоэлектрической, электромагнитной и др. систем) этот ток создает магнитное поле, которое, взаимодействуя с другим магнитным полем, создает усилие, за счет которого отклоняется стрелка.

При измерении тока этот ток может непосредственно протекать через рамку или катушку измерительной головки, либо, протекая по специальному калиброванному сопротивлению (шунту), создавать падение напряжения, которое уже непосредственно измеряется вольтметром (точнее, милливольтметром), отградуированным в амперах. И наоборот, измеряя напряжение, мы можем использовать либо прибор с очень большим сопротивлением рамки (катушки), либо использовать добавочное сопротивление, величину протекающего через которое тока измерять амперметром (вернее, микроамперметром), отградуированным в вольтах.

При этом фактически милливольтметр и микроамперметр, упомянутые здесь — это один и тот же прибор с током полного отклонения стрелки 50-500 мкА (чем меньше, тем лучше) и сопротивлением в несколько сотен ом. Подключение его к шунту превращает его в амперметр, подключение к нему добавочного сопротивления превращает его в вольтметр.

Именно так действуют универсальные измерительные приборы, представляющие собой подобную стрелочную измерительную головку (обычно магнитоэлектрической системы) с набором шунтов и добавочных сопротивлений, переключаемых поворотным переключателем или набором гнезд. Для измерения переменного напряжения и тока такие приборы снабжены также выпрямителем.

Измерительная головка снабжена набором шкал, отградуированных в вольтах и амперах на каждом из пределов на постоянном и переменном токах.
Включить вольтметр вместо амперметра обычно не опасно — при этом цепь окажется почти разорванной (главное только, чтобы напряжение питания цепи не превысило допустимого для вольтметра).

А вот включение амперметра вместо вольтметра приводит к короткому замыканию и перегоранию амперметра.

Отличие амперметра от вольтметра

Амперметр и вольтметр – это специальное оборудование, которое предназначено для проведения измерительных действий. С помощью данных приборов получают различные параметры, характеризующие электрический ток.

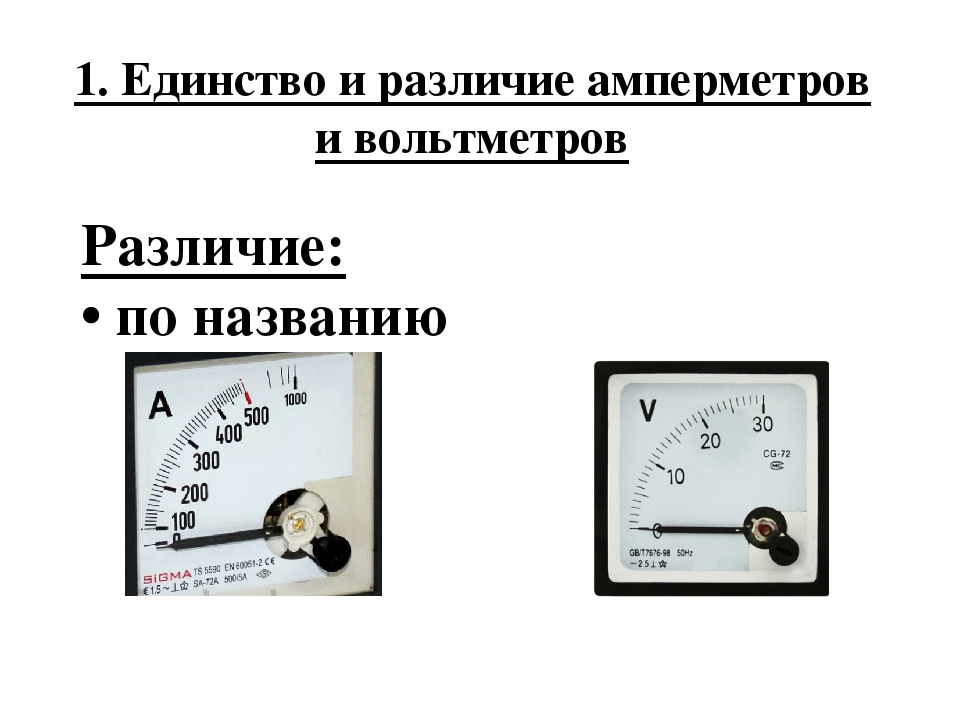

По названиям данных приборов можно судить о том, для каких измерений они предназначены.

Амперметр происходит от слова «ампер». Ампером называют единицу измерения силы электрического тока.

Поэтому амперметр измеряет силу тока в электрической цепи. Вольтом называется единица измерения электродвижущей силы и напряжения в электрической цепи.

Естественно, что с помощью вольтметра можно получить показания напряжения электрического тока.

Конструкция амперметра похожа на конструкцию вольтметра. Принцип работы данных приборов основан на взаимодействии электрического и магнитного поля, благодаря чему стрелочка показывает различные показания при изменении силы тока или при изменении напряжения в цепи.

Однако данные приборы делают измерения различных характеристик электрического тока. Поэтому они принципиально отличаются друг от друга.

Измеряя силу электрического тока, амперметр должен при этом иметь минимальное сопротивление. Потому что сильное сопротивление меняет силу тока в цепи, и измерительный прибор, в таком случае, может показать искаженные данные.

Теоретически амперметр должен иметь сопротивление равное нулю. Практически такого не может быть.

Поэтому они отличаются своей чувствительностью.

Существуют приборы с различными масштабами (на шкале указывают или амперы, или килоамперы, или миллиамперы), например, как амперметры на www.ru.all.biz.

В вольтметрах все устроено в по обратному принципу. Здесь применяют принцип снижения силы тока для того, чтобы напряжение оставалось стабильным.

Вольтметр измеряет показатель этого напряжения. Теоретически для наиболее точных показаний, нужно создать условия, при которых сопротивление вольтметра будет максимальны (стремиться к бесконечности).

Но на практике это не так.

От того насколько высокий показатель сопротивления зависит точность измерений напряжения.
В связи с разными задачами и конструкцией эти измерительные приборы (амперметр и вольтметр) должны подключаться к цепи электрического тока разными способами.

Как понять амперы и вольты

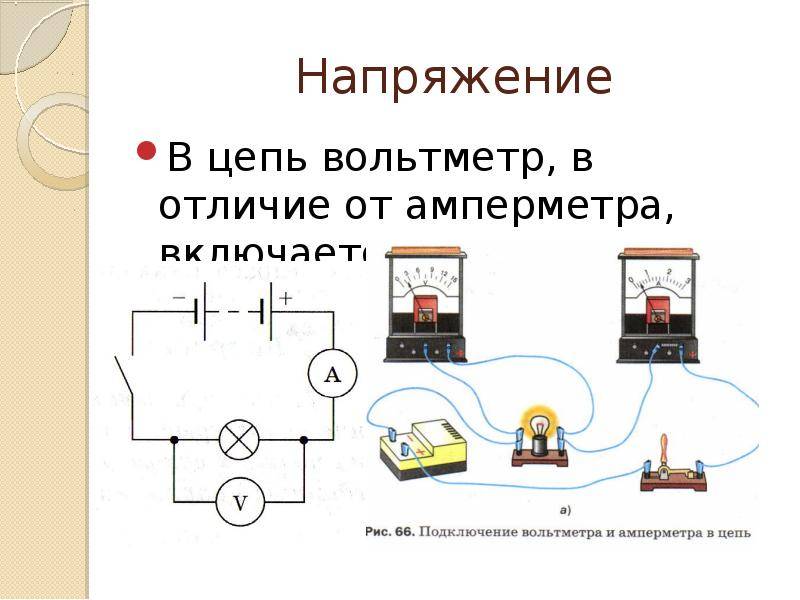

Последовательное подключение прибора амперметра нужно, чтобы получить показания силы тока. А для получения показателя напряжения вольтметр подключают исключительно по принципу параллельного подключения к измеряемому участку.

Итак, чтобы снять показатели, характеризующие электрический ток, нужно подключить амперметр последовательным соединением. Это будут показатели силы тока.

Для снятия правильных показаний вольтметром, его подключают параллельным соединением.

Так узнают напряжение электрического тока.
Амперметр никогда не подключают к источнику питания напрямую, к выводам электрического тока.

Так можно делать только с вольтметром. Амперметр может сломаться по причине короткого замыкания.

Вольтметр: основные типы и их преимущества

1. Аналоговый вольтметр

Аналоговый вольтметр основан на использовании гальванометра, который включает в себя перемещающуюся катушку и постоянный магнит. Последний создает магнитное поле, в котором движется катушка под воздействием тока. Позиция катушки зависит от величины напряжения, которое может быть определено по шкале измерительного прибора.

Преимущества аналоговых вольтметров:

1. Простота и надежность конструкции.
2. Высокая точность измерений.
3. Долгий срок службы.

2. Цифровой вольтметр

Цифровой вольтметр — это электронное устройство, которое измеряет и отображает напряжение в цифровом формате. Он работает на основе аналого-цифрового преобразования (АЦП), где входное напряжение преобразуется в цифровой код. Результат отображается на жидкокристаллическом дисплее.

Преимущества цифровых вольтметров:

1. Высокая точность измерений.
2. Большой диапазон измерений и шкалы.
3. Возможность сохранения показаний для последующего анализа.
4. Удобство использования и компактный размер.

3. Работа по принципу электродвижущей силы (ЭДС)

Вольтметры, работающие по принципу ЭДС, используются для определения напряжения в источниках переменного и постоянного тока. Они измеряют разность потенциалов между двумя точками, основываясь на принципе работы электродвижущей силы. Приборы этого типа обладают высокой точностью и являются незаменимыми для проведения точных измерений.

Преимущества вольтметров по принципу ЭДС:

1. Высокая точность и стабильность измерений.
2. Длительное время работы без необходимости замены элементов питания.
3. Универсальность применения.

Выбор типа вольтметра зависит от задачи и требований, предъявляемых к точности измерений. Каждый тип обладает своими преимуществами, позволяя получить достоверные результаты измерения напряжения.

Роль амперметра и вольтметра в электроизмерениях

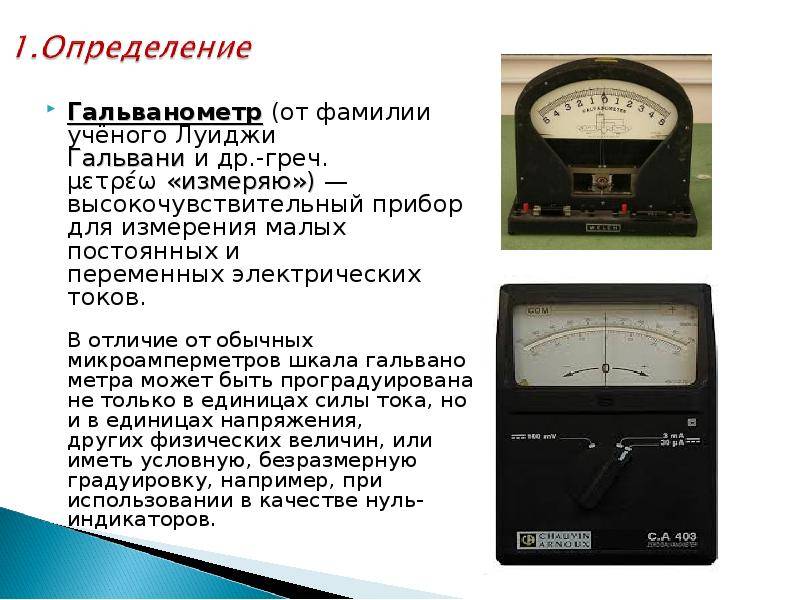

Амперметр представляет собой гальванометр, в котором установленное сопротивление подключается последовательно к измеряемой электрической цепи. При прохождении электрического тока через цепь, то есть через амперметр, имеет место появление электрического поля, создаваемого подключенным сопротивлением. Показания амперметра являются прямой мерой для определения силы тока в цепи и измеряются в амперах.

Вольтметр же представляет собой гальванометр, в который установленное сопротивление подключается параллельно измеряемой электрической цепи. При прохождении электрического тока через измеряемую цепь, часть тока проходит через параллельно подключенное сопротивление, создавая электрическое поле. Показания вольтметра являются прямой мерой для определения напряжения в цепи и измеряются в вольтах.

Таким образом, амперметр и вольтметр играют ключевую роль в электроизмерениях, позволяя измерять ток и напряжение в цепи. Без использования этих приборов невозможно точное определение электрических параметров и контроль работы электрических устройств, поэтому они важны для различных областей науки и техники.

Как подключить вольтамперметр к зарядному устройству

Присоединение такого электронного устройства к источнику питания зависит от того, входит ли в его состав блок питания. Если имеется, то прибор можно включить прямо в сеть, если нет, то через внешний источник питания.

Обычно с прибором в комплекте поставки идут:

• провода измерительные;
• шунты;
• провода питания;
• инструкция и схема подключения.

Когда схемы не имеется, то можно придерживаться модели включения, как на картинке ниже.

Собранное своими руками зарядное устройство нуждается в обязательном подключении вольтамперметра цифрового. Это необходимо для того, чтобы контролировать процесс зарядки аккумулятора. Можно производить регулировку зарядного тока и контроль напряжения по окончании зарядки.

Существует несколько схем, они приведены на картинке ниже.

Применение вольтамперметра в современном исполнении позволяет получать точные показания. Его подключение и эксплуатация не требуют специальных знаний и углублённых навыков. Провода промаркированы цветом и обозначены на схемах, перепутать их сложно.

Измерение тока. Амперметр.

И начнем с измерения тока. Прибор, используемый для этих целей, называется амперметр, и в цепь он включается последовательно. Рассмотрим небольшой пример:

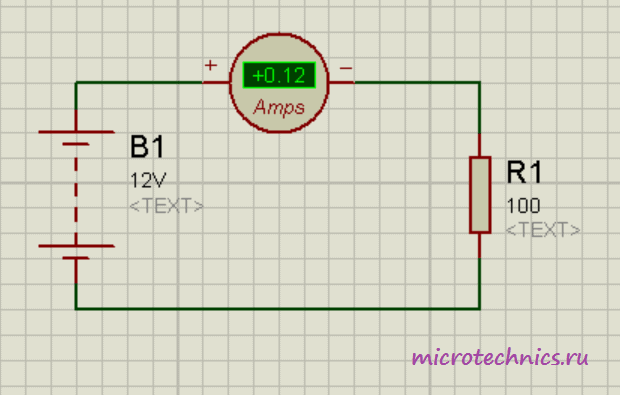

Как видите, здесь источник питания подключен напрямую к резистору, символизирующему полезную нагрузку. Кроме того, в цепи присутствует амперметр, включенный последовательно с резистором. По закону Ома сила тока в данной цепи:

I = \frac{U}{R} = \frac{12}{100} = 0.12

Получили величину, равную 0.12 А, что в точности совпадает с практическим результатом, который демонстрирует амперметр в цепи

Важным параметром этого прибора является его внутреннее сопротивление r_А

Почему это так важно? Смотрите сами – при отсутствии амперметра ток определяется по закону Ома, как мы и рассчитывали чуть выше. Но при наличии амперметра в цепи ток изменится, поскольку изменится общее сопротивление, и мы получим следующее значение:

I = \frac{U}{R_1+r_А}

Если бы амперметр был абсолютно идеальным, и его сопротивление равнялось нулю, то он бы не оказал никакого влияния на работу электрической цепи, параметры которой необходимо измерить, но на практике все не совсем так, и сопротивление прибора не равно 0. Конечно, сопротивление амперметра достаточно мало (поскольку производители стремятся максимально его уменьшить), поэтому во многих примерах и задачах им пренебрегают, но не стоит забывать, что оно все-таки и есть и оно ненулевое.

При разговоре об измерении силы тока невозможно не упомянуть о способе, который позволяет расширить пределы, в которых может работать амперметр. Этот метод заключается в том, что параллельно амперметру включается шунт (резистор), имеющий определенное сопротивление:

R = \frac{r_А}{n\medspace-\medspace 1}

В этой формуле n – это коэффициент шунтирования – число, которое показывает во сколько раз будут увеличены пределы, в рамках которых амперметр может производить свои измерения. Возможно это все может показаться не совсем понятным и логичным, поэтому сейчас мы рассмотрим практический пример, который позволит во всем разобраться.

Пусть максимальное значение, которое может измерить амперметр составляет 1 А. А схема, силу тока в которой нам нужно определить имеет следующий вид:

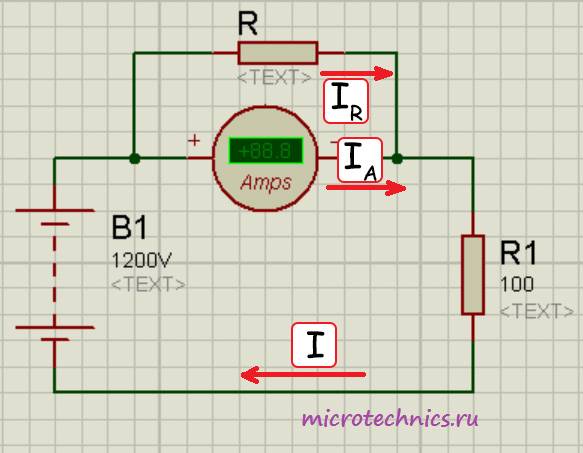

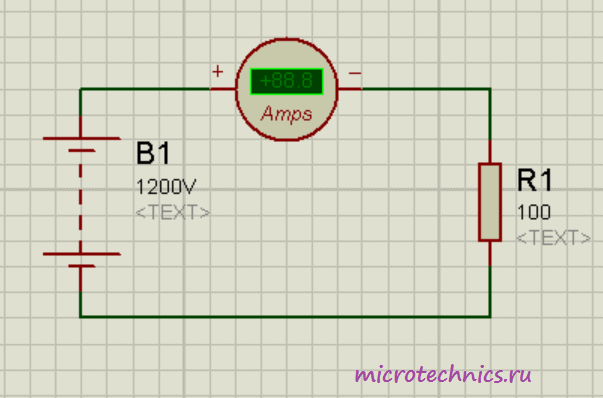

Отличие от предыдущей схемы заключается в том, что напряжение источника питания на этой схеме в 100 раз больше, соответственно, и ток в цепи станет больше и будет равен 12 А. Напряжение в 1200 В взято исключительно ради примера, сокровенного практического смысла в этом нет ) Итак, из-за ограничения на максимальное значение измеряемого тока напрямую использовать наш амперметр мы не сможем. Так вот для таких задач и нужно использовать дополнительный шунт:

В данной задаче нам необходимо измерить ток I. Мы предполагаем, что его значение превысит максимально допустимую величину для используемого амперметра, поэтому добавляем в схему еще один элемент, который будет выполнять роль шунта. Пусть мы хотим увеличить пределы измерения амперметра в 25 раз, это значит, что прибор будет показывать значение, которое в 25 раз меньше, чем величина измеряемого тока. Нам останется только умножить показания прибора на известное нам число и получим нужное значение. Для реализации задумки мы должны поставить шунт параллельно амперметру, причем сопротивление его должно быть равно значению, которое мы определяем по формуле:

R = \frac{r_А}{n\medspace-\medspace 1}

В данном случае n = 25, но мы проведем все расчеты в общем виде, чтобы показать, что величины могут быть абсолютно любыми, принцип шунтирования будет работать одинаково.

Итак, поскольку напряжения на шунте и на амперметре равны, мы можем записать первое уравнение:

I_А\medspace r_А = I_R\medspace R

Выразим ток шунта через ток амперметра:

I_R = I_А\medspace \frac{r_А}{R}

Измеряемый ток равен:

I = I_R + I_А

Подставим в это уравнение предыдущее выражение для тока шунта:

I = I_А + I_А\medspace \frac{r_А}{R}

Но сопротивление шунта нам также известно (R = \frac{r_А}{n\medspace-\medspace 1}). В итоге мы получаем:

I = I_А\medspace (1 + \frac{r_А\medspace (n\medspace-\medspace 1)}{r_А}\enspace) = I_А\medspace n

Вот мы и получили то, что и хотели. Значение, которое покажет амперметр в данной цепи будет в n раз меньше, чем сила тока, величину которой нужно измерить.

С измерениями тока в цепи все понятно, давайте перейдем к следующему вопросу, а именно определению напряжения.
