Зачем нужна патч-панель?

Зачем нужна патч панель

Для опытных специалистов, хорошо знакомых со спецификой работы современных информационных систем, преимущества патч панелей совершенно очевидны.

Однако обычным пользователям, а также тем, кому только предстоит познать особенности телекоммуникационных систем, не всегда ясно, патч панель зачем нужна. Сразу можно выделить две ключевые функции этих приспособлений: оперативное переключение между активным сетевым оборудованием и рабочими местами, а также организация кабельного хозяйства. Но чтобы лучше понять предназначение коммутационных панелей, необходимо более подробно ознакомиться с их конструкцией.

Устройство патч панели достаточно простое. Любая коммутационная панель имеет лицевую и обратную сторону. На лицевой стороне располагаются порты для быстрого подключения информационного кабеля. Это могут быть розетки RJ 45, RJ 11, RJ 12 – в зависимости от типа патч-панели. К ним может быть подключен как кабель витая пара, так и патч-корд. Каждый порт имеет свой номер, указанный рядом с ним, а также на многих моделях присутствует пустая сменяемая плашка, на которой можно указывать дополнительную маркировку.

От каждого порта выводится контакт на обратную сторону панели. Если на передней панели применяется быстрое подключение, которое можно легко перекоммутировать, то на обратной панели кабель подсоединяется стационарно через IDC разъемы. Здесь обязательно указывается номер соответствующего порта и точная схема распределения цветных проводников витой пары в контакте. Заделка кабеля в эти контакты производится с помощью специального инструмента, и заменить его значительно сложнее, чем вытащить коннектор из розетки. Когда инструмент с резким усилием вбивает проводник между контактами, появляются тонкие разрезы в изоляции, обеспечивающие надежное соединение и защиту от разрыва.

Патч панель 48 портов UTP 1U кат.5е с держателем кабеля 19″

Патч панель DIGITUS 19″ 1U, 24 порта, 5e FTP в сборе

Патч-панель 19″ 24xRJ-45 FTP, кат. 6, dual type, EPNew

Патч панель 24 порта UTP стоечная 19″, кат. 5Е

Патч панель 1U 24 порта кат. 5Е 19″ с менеджментом кабеля сзади, UTP

Общий принцип работы патч панели заключается в том, что, например, при проектировании информационной сети трудно заранее предугадать, какое устройство будет подключено к определенному кабелю. Чтобы избежать путаницы и неприятных сюрпризов, делается разводка на патч панель. Несколько кабелей (их количество зависит от модели коммутационной панели) заделываются в контакты на обратной стороне панели, образуя стационарное подключение к линии. А через лицевую сторону патч панели можно с легкостью подключать к линиям любое нужное устройство. Но самое главное – то, что при необходимости (а такие случаи возникают достаточно часто) за считанные секунды можно перекоммутировать линии, просто вытащив патч корд из одного порта и вставив его в другой.

Типы патч панелей зависят, прежде всего, от количества и типа портов.

Количество портов определяет, сколько линий можно коммутировать с помощью данной патч-панели. На рынке в широком ассортименте представлены модели с количеством портов от 8 до 50 штук. Соответственно, в зависимости от масштаба и специфики системы можно выбрать наиболее подходящий вариант коммутационной панели по числу портов.

Отличие патч панелей также заключается в их высоте. Основная масса моделей имеет высоту 1U, но некоторые патч-панели, например, с 48 портами, могут достигать 2 юнитов в высоту. Это необходимо учитывать при планировании и организации места в коммутационной стойке или шкафу.

Чтобы патч панели качественно выполняла свои функции, она должна быть оснащена соответствующим типом разъемов. Если предусмотрена необходимость подключения только коннекторов RJ 45 или другого определенного стандарта, то подойдет фиксированная панель – то есть, та, у которой есть порты только одного типа, и их заменить нельзя. Если же будут задействованы линии разных типов (витая пара RJ 45, RJ 11, оптоволокно), то лучше приобрести наборную патч панель, в которую можно установить порты любого стандарта.

7 советов по выбору патч-панели – EServer
Подключение патч панели: 7 советов от EServer! – EServer
Как установить патч панель? – EServer
Для чего нужны патч панели – EServer
Типы модулей Keystone и простая инструкция по их установке в наборную патч-панель – EServer

Монтаж патч панели

Подсоединение требует некоторой подготовки и сосредоточенности, так как всякая ошибка может спровоцировать нестабильную работу системы. Мы советуем проводить установку панели, следуя таким рекомендациям:

Немаловажно эксплуатировать только высококачественные детали.
Чтобы быстрее ориентироваться, коммутационную панель нужно маркировать.
Настенная и стоечная панели требуют заделки проводов, ее осуществляют при помощи специальных инструментов.
На заднем борту панели указана информация по подключению кабеля к IDC контактам.
Наружную оболочку кабеля следует снять хотя бы на 75 мм (это стоит сделать перед заделкой проводов).
Далее все кабели следует соединить стяжками.
Напоследок, необходимо протестировать коммутационную панель с разъемами (сделать это стоит специальным тестером).

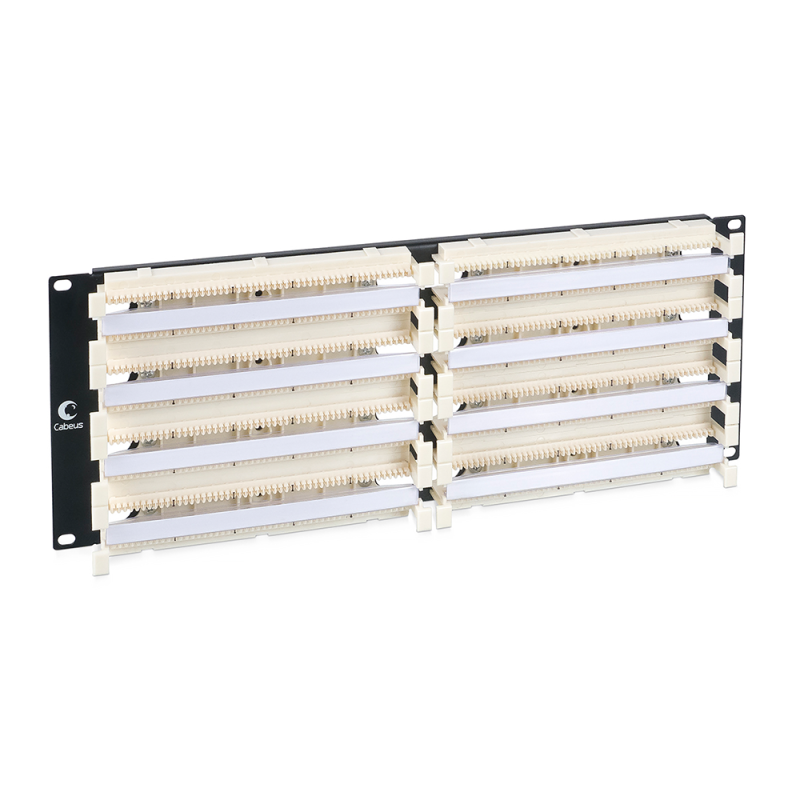

Кросс-панели: характеристики и особенности

Для этих коммутационных модулей характерно соединение всех кабелей по отдельности, что удобно при прокладке, отладке линий телефонии. Также они могут использоваться вместе с патч-панелями, если на них закончились свободные порты, но требуется срочно подключить новое оборудование.

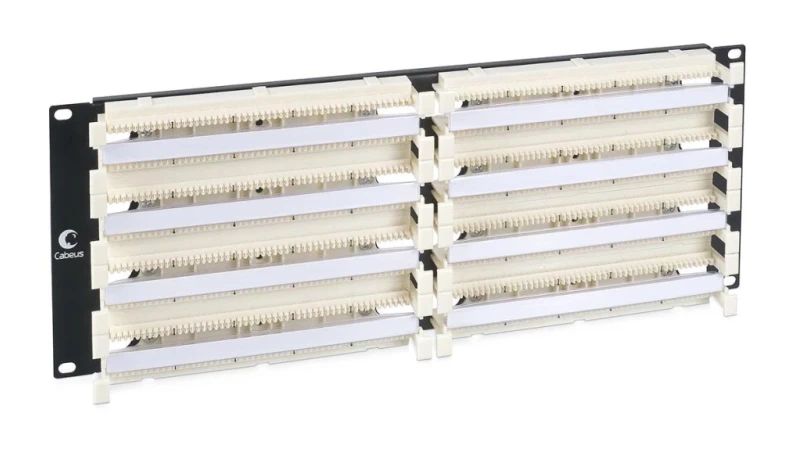

Пример кросса 110 типа из каталога https://lan-art.ru/catalog/komponenty-sks/krossovoe-oborudovanie-110-tipa/

Достоинства кросс-панелей выглядят так:

Простота соединения проводов: с задачей справится системный администратор, персонал без большого опыта и квалификации;
Каждым подключенным кабелем можно управлять отдельно, независимо от других;
Высокая механическая, электрическая прочность соединения.

Зачем нужна патч панель, если есть коммутатор?

Начинающие системные администраторы часто задают вопрос о целесообразности установки того или иного элемента сети. Ситуация, когда стоит выбор между использованием активного или пассивного устройства коммутации тоже не редкость. Так что лучше: установить обычный свитч, который уже приобретен и ждет своего часа, или смонтировать патч-панель?

Немного терминологии

Свитчем называют активное сетевое оборудование, которое коммутирует информационные пакеты. Патч-панель – это наоборот, пассивный элемент сети, который позволяет расшить имеющиеся кабельные линии.

Мы имеем дело с двумя абсолютно разными устройствами, которые находятся на разных уровнях OSI. Патч-панель, кросс-панель и сами провода – это самый низкий, первый уровень, который называют физическим. Кроме единиц и нулей в нем ничего нет, это просто среда распространения электрических сигналов.

Коммутатор же работает на втором, канальном уровне: управляет передачей данных, оперирует таблицей мак-адресов и имеет набор инструментов для уменьшения количества коллизий на уровне кадров.

И все же иногда одно устройство заменяют другим. Как меняется при этом архитектура сети и для чего используют сразу оба устройства, разберемся дальше.

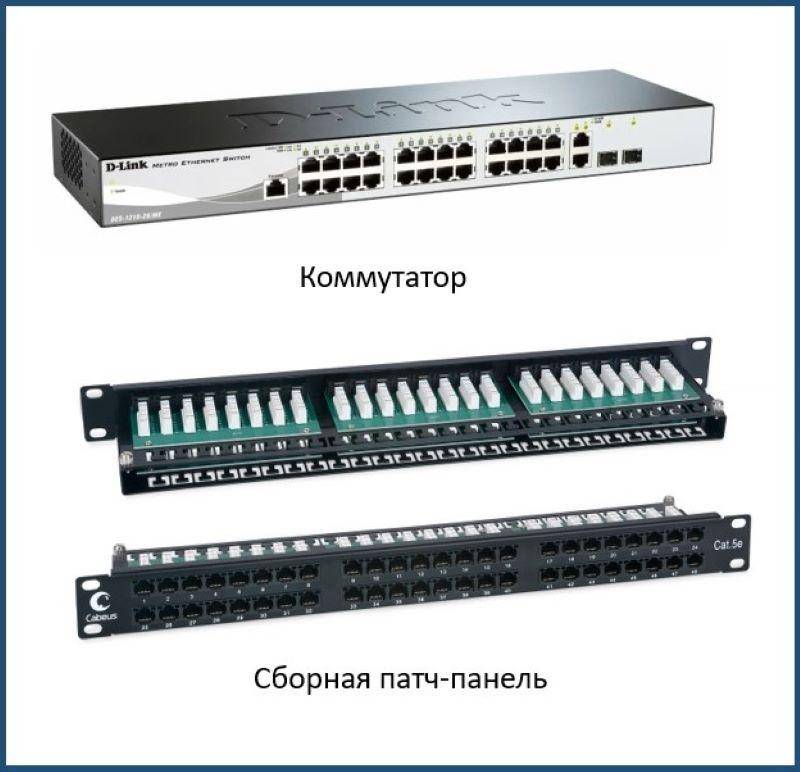

Что общего между свитчем и коммутационной панелью?

Общим конструктивным элементом обоих устройств является как раз сама передняя планка с набором портов, которые расположены в один или несколько рядов. Количество разъемов на ней всегда меньше или равно 96 и кратно четырем. Наиболее популярны патч-панели на 24 и 48 портов.

Оба приспособления объединяют разрозненные кабельные линии в одну или коммутируют их между собой на физическом или канальном уровне. На этом их сходства заканчиваются.

Взаимозаменяемыми они становятся только тогда, когда стоит простейшая задача объединения нескольких проводов в одном месте, то есть по сути просто удлинить их. И даже тут коммутатор выигрывает:

увеличивает допустимую к использованию длину кабеля;
обладает дополнительными функциями защиты сети и фильтрации кадров;
на его основе можно разделить один физический канал на несколько виртуальных, так называемых VLAN.

Минус коммутатора тут только один: это устройство требует наличия электрической розетки в месте установки.

Совместное использование устройств

Если коммутатор имеет столько преимуществ, зачем нужны патч-панели? Они незаменимы в упорядочивании коммуникаций:

даже без увеличения количества свитчей сеть легко масштабировать, несколько линий можно кроссировать в один порт;
соединения кабелей надежны, часто имеют дополнительное экранирование;
не нужно каждый раз тянуть новую линию, достаточно подключения короткого патч-корда;
небольшая модернизация сети или переезд сотрудника в другой кабинет благодаря использованию патч-панелей не является трудоемкой задачей.

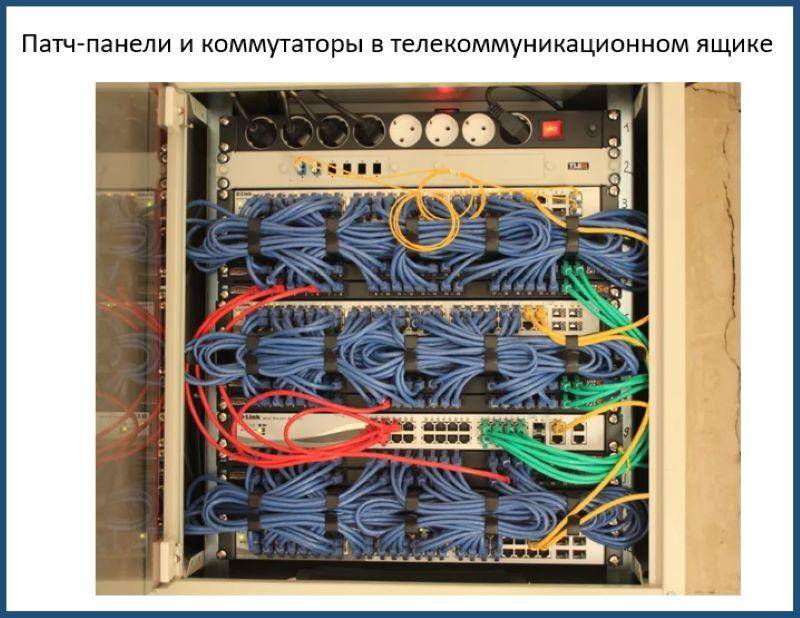

При построении сети часто используют оба устройства. Они дополняют друг друга и размещаются в одном коммутационном шкафу. Приведем несколько примеров такого применения:

Сеть городского провайдера, в которой витой парой подключены все семь подъездов многоквартирного дома. Можно, конечно, тянуть «лапшу» из медных кабелей от каждой квартиры до самого коммутатора, но лучше в каждом из них поставить патч-панель и использовать один многопарный кабель до ящика с активным оборудованием.

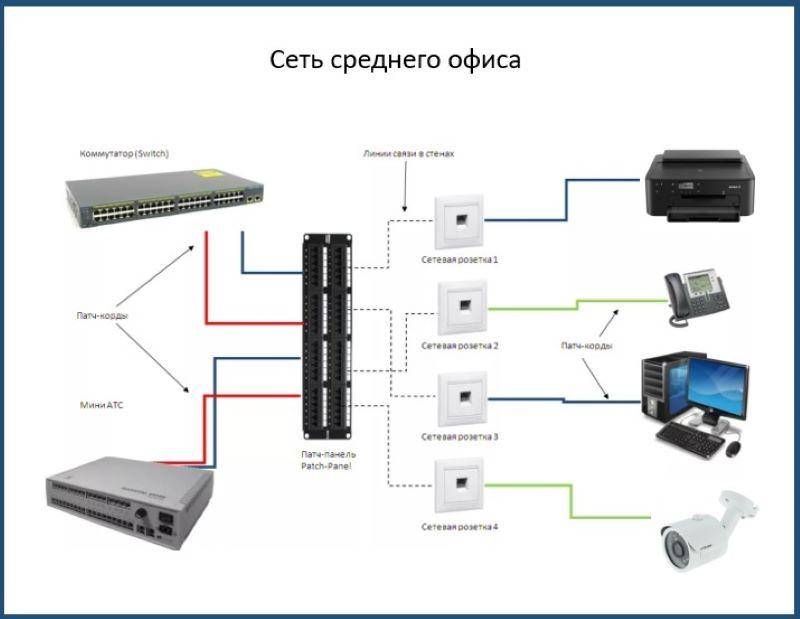

Если на предприятии больше 50 рабочих станций, или это целое офисное здание с общей серверной, или административный корпус завода, куда сходятся оптоволоконные линии цехов, установка обоих устройств неизбежна. Коммутатор занимается своим привычным делом – распределяет кадры по виртуальным подсетям, считает ошибки целостности пакетов и так далее, а патч панель делает все чтоб облегчить обслуживание этой сети. Сотрудник переехал в новый кабинет с тремя сетевыми принтерами? Переключение займет несколько минут, его устройство будет находиться в том же порту L2 или L3 коммутатора, что и прежде.

Решайте сами, какое сетевое решение для вас лучше, но грамотный кабель-менеджмент не вредит ни малому, ни крупному бизнесу, ведь порядок в серверной – это залог бесперебойной работы предприятия.

Патч-панель как основной коммутационный элемент в проектах построения СКС

Рис. 1. Основные разновидности групповых коммутационных панелей СКС в 24- портовом варианте:
а) коммутационная панель; б) кроссовая панель

Полную совокупность коммутационных изделий панельного типа, изначально предназначенных для формирования коммутационного поля в технических помещениях различного уровня, можно разделить на две основные группы. По своим чисто телекоммуникационным характеристикам они мало отличаются друг от друга и позволяю успешно стоить СКС всех основных категорий. К одной из таких групп относятся продукты чисто компьютерного назначения, реализованные на основе розетки модульного разъема RJ45, вторая объединяет в себе групповую коммутационную технику с “телефонными” корнями. Соответственно, изделия первой группы на профессиональном арго специалистов по СКС часто называют патч-панелями (калька с английского patch panel), тогда как для устройств второй группы принято обобщающее обозначение кроссовых панелей, см. Рис. 1.

В реалиях современного российского рынка структурированных кабельных систем, в основу общей технической политики которого по причинам исторического характера во многом положены американские подходы, кроссовые панели представлены практически исключительно оборудованием типа 110. Другие возможные варианты в виде изделий типов 210, BIX и GigaPunch, несмотря на наличие у них определенных преимуществ относительно продуктов серии 110, встречаются в единичных случаях.

В 90-е гг. прошлого столетия кроссовые панели были довольно хорошо востребованы на рынке, успешно конкурируя в области горизонтальной подсистемы с патч-панелями. В настоящее время они стали существенно встречаться реже в массовой практике реализации проектов построения кабельных систем, причем падение абсолютных и относительных объемов их применения в пользу увеличения роли изделий на основе разъема RJ45 превратилось в устойчивый тренд. В основе такого положения дел лежат следующие главные обстоятельства:

горизонтальная стационарная линия как наиболее массовый элементарный комплексный технический объект СКС в случае ее реализации на основе патч-панели позволяет получить симметричный аппаратурный интерфейс, что значительно упрощает не только ее тестирование на соответствие требованиям стандартов, но и дает возможность применять для коммутации одинаковые абонентские и аппаратные шнуры;
патч-панель заметно проще реализует наборное исполнение, т.е. обладает заметно большей функциональной и конструктивной гибкостью; Рис. 2. Экранированная патч-панель класса FTP
патч-панели имеют заметно большие резервы в области наращивания плотности конструкции, т.е. числа 4-парных портов на 1U монтажной высоты (до 52 в известных изделиях против 36 у оборудования типа 110);
в связи с широким развитием IP-телефонии основное достоинство традиционных кроссовых панелей в виде возможности доступа к отдельно взятой паре в процессе администрирования СКС перестает становиться первостепенным фактором.

Рис. 2. Экранированная патч-панель класса FTP

Де-факто в современных условиях кроссовые панели продолжают успешно конкурировать с патч-панелями только в области магистральных подсистем СКС, причем в тех си- туациях, когда в качестве основы реализации телефонной сети предприятия используется традиционная аналоговая или цифровая телефонная станция.

Еще одним возможным типом группового коммутационного оборудования являются обычные телефонные плинты. Некоторые производящие компании предлагают их с установкой на специальных монтажных основаниях в составе штатных компонентов своего продукта, что позволяет установить их непосредственно в 19-дюймовый конструктив. При этом, несмотря на сертификацию на наиболее популярную в проектах категорию 5е, а в ряде случаев даже 6, их практическая востребованность оказывается минимальной

Причина такого положения дел лежит в том, что данная разновидность техники не позволяет менять конфигурацию кабельной системы с помощью коммутационных шнуров, что имеет критически важное значение для фокусной области применения.

Когда стоит использовать патч-панель в сети?

Патч-панель широко используется в сетях с большим количеством устройств, как малых, так и крупных. Вот несколько ситуаций, когда стоит рассмотреть использование патч-панели:

Организация сетевых соединений: патч-панель значительно упрощает организацию сетевых соединений, так как все кабели от устройств могут быть подключены к ней, а затем легко и четко разведены к соответствующим портам на свитче. Это упрощает управление и поддержку сети в случае необходимости перемещения или замены устройств.
Удобство при масштабировании: патч-панель позволяет легко масштабировать сеть при добавлении новых устройств или расширении существующей сетевой инфраструктуры. Новые устройства могут быть подключены к патч-панели, а затем соединены с соответствующими портами на свитче без необходимости проводить дополнительные работы.
Защита от износа: патч-панель защищает ценные порты на сетевом оборудовании от износа, поскольку устройства подключаются непосредственно к патч-панели. Это приводит к увеличению срока службы свитчей и другого сетевого оборудования.
Удобство при диагностике и обслуживании: благодаря одному месту подключения всех кабелей, патч-панель облегчает операции по диагностике и обслуживанию сети. Это позволяет быстро и точно определить проблемные устройства или кабели и быстро их заменить или перенести.

В целом, патч-панель является незаменимым компонентом в сетевой инфраструктуре при большом количестве устройств, требующих подключения и управления. Благодаря своим преимуществам она облегчает организацию сетевых соединений, упрощает масштабирование и повышает надежность сетевой инфраструктуры.

Что такое патч-панель и зачем она вам нужна

Лучше потратить немного времени на план прокладки кабелей, чем пытаться распутать сотни проводов в работающей СКС.

Понятие патч-панели

Коммутационная панель (патч-панель, кросс-панель) – это важная составляющая структурированной кабельной системы, которая помогает организовать и оптимизировать работу аппаратного обеспечения на объекте. На кросс-панели предусмотрено множество соединительных разъемов и контактов, поэтому такую панель еще называют коммутационной. От числа портов зависит размер патч-панели. Нехитрое устройство подходит для оптоволоконных кабелей, кабелей категории 5, кабелей RJ45 и других.

Использование патч-панелей

Они облегчают организацию связи между IT-оборудованием на объекте. Каждый порт в коммутационной панели подключается к другому оборудованию в различных по масштабам коммутационных средах: в телекоммуникационных шкафах, офисах телефонных компаний, центрах обработки данных (ЦОД). Патч-панель объединяет все кабельные соединения вместе для подключения к другой сети. Когда локальная сеть подключается к Интернету, или, когда одна магистраль используется для всех телефонов на объектах с большим количеством телефонных линий, коммутационная панель критически необходима.

Преимущества патч-панелей

Патч-панели считаются важной частью СКС хотя бы потому, что принадлежит она к старейшему виду технического оборудования, который до сих пор актуален. А также использование коммутационных панелей создает ряд преимуществ:

Масштабируемость. При подключении к системе новых устройств, не потребуется кабельная прокладка с нуля.
Порядок. Уменьшает путаницу проводников, так как располагается вблизи оборудования, что позволяет подключить короткий, а не длинный коммутационный кабель для оптоволоконного или другого высокопроизводительного соединения.
Цена. Кроме как облегчить передачу данных, у патч-панелей нет других функций, которые могли бы увеличить стоимость этих устройств, и материал изготовления не считается дорогим.
Выгода. Так как патч-панели позволяют использовать укороченные кабели, то и общая стоимость этой части СКС меньше. Например, для доступа к коммутационной панели можно использовать проводники категории 5, а не дорогостоящее оптоволокно.
Простота. Легкость в техническом обслуживание. Только представьте, если бы каждое устройство имело кабель, сразу идущий к конечному пункту назначения.

Патч-панели – довольно просты по своей конструкции и функционированию, но, тем не менее, помогают улучшить организацию и работу центра обработки данных или любой другой среды со сложной связкой аппаратного оборудования.

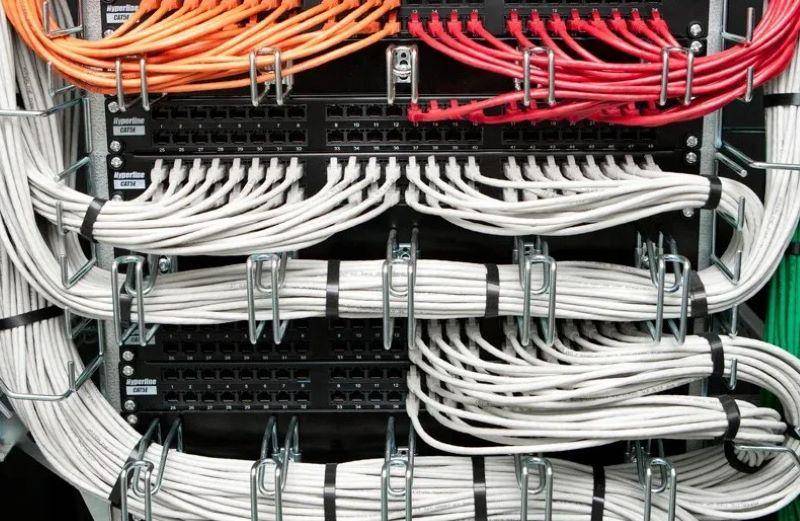

Управление патч-панелями

Десятки или даже сотни кабелей, входящих в коммутационную панель и выходящих из нее, могут запросто спутаться. Неорганизованные провода могут значительно усложнить поиск и устранение неисправностей, даже привести к остановке рабочего процесса, если кто-то по ошибке воткнет не тот кабель. Поэтому кабельная организация начинается с первого подключенного провода и очень важна в долгосрочной перспективе. Чтобы поддерживать порядок в коммутационной панели и между ними, можно использовать:

Маркировку. Все проводники должны быть надлежащим образом маркированы на обоих концах и посередине. Наличие этикеток позволит техническим специалистам убедиться, что они обслуживают нужные линии.
Органайзеры. Позволяют аккуратно и равномерно делать кабельную прокладку к каждому из портов, что обеспечивает специалисту понимание – «что, откуда и куда идет», например, в коммутационном шкафу.
Цветовая кодировка. Позволит быстро определить тип кабеля в любом месте СКС.
Стяжки. Связывание ими проводников поможет сохранить аккуратность и организованность СКС.

Главное, с самого начала иметь хороший план. Лучше потратить немного времени на выбор хорошего способа кабельной прокладки, чем пытаться распутать сотни проводов в дальнейшем.

Патч-панель или свитч: выбираем для чего нужно разное сетевое оборудование

При создании локальной сети в офисе или дома есть необходимость в использовании специального сетевого оборудования, такого как патч-панель и свитч. Но какое из них выбрать и для чего они нужны?

Патч-панель представляет собой устройство, предназначенное для удобной и организованной подключения сетевых кабелей. Она позволяет заранее настроить необходимые подключения и упорядочить их на одном месте. Патч-панель имеет ряд портов, к которым подключаются сетевые кабели, а другой конец каждого кабеля подключается к порту коммутатора (свитча). Такое решение позволяет легко менять подключения и контролировать их качество.

Свитч (или коммутатор) — это сетевое устройство, которое предназначено для передачи данных внутри локальной сети. Он используется для подключения компьютеров и других сетевых устройств и обеспечивает их сетевую связь. Свитч имеет порты, к которым подключаются сетевые кабели, а другой конец каждого кабеля подключается к порту патч-панели. Внутри свитча происходит коммутация пакетов данных, что позволяет передавать информацию между устройствами в сети.

Таким образом, патч-панель и свитч выполняют разные функции в локальной сети. Патч-панель обеспечивает организацию и управление подключениями, а свитч обеспечивает передачу данных между устройствами.

Выбор между патч-панелью и свитчем зависит от задач, которые нужно решить. Если вам необходимо организовать структурированную систему подключения кабелей и контролировать их качество, то следует выбрать патч-панель. Если же вам нужно обеспечить связь между устройствами и передачу данных в сети, то лучше использовать свитч.

Важно понимать, что патч-панель и свитч могут использоваться совместно, взаимодополняя друг друга. Патч-панель позволяет упорядочить и контролировать подключения, а свитч обеспечивает передачу данных

Такое сочетание может значительно упростить обслуживание и настройку локальной сети, особенно в больших офисах, где есть много подключений и устройств.

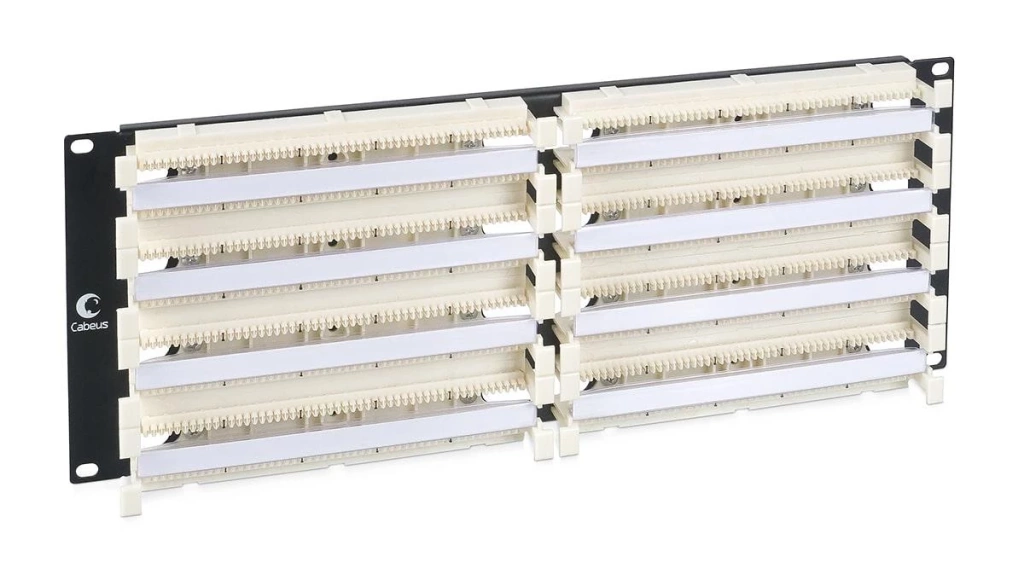

Кросс-панель

Данному устройству присуще обособленное кабельное соединение, что благоприятно сказывается при монтаже, настройке связи. Допустимо совместное с патч-панелями применение, если налицо дефицит незанятых портов и надо быстро присоединить добавочное оснащение.

Плюсы устройства:

Простота принципиальной технологической схемы.
Стабильное и надёжное соединение.
Независимое управление кабелями.

Кросс-панель сложнее интегрировать в систему, здесь нужна дополнительная подготовка пассивных элементов. Поэтому она, в первую очередь, встречается в организациях, где общая СКС – сегментарная, состоящая из отдельных участков.

Таким образом, промпредприятия, многоэтажные бизнес-центры с IP-телефонией и оргтехникой выручат кроссы. Из-за поломки одной ветки не надо отключать панель полностью, что чревато остановкой всей инфраструктуры.

По типу разъёмов [ | ]

Коммутационные панели могут быть фиксированными или наборными. Если в первом случае все разъемы выполняются однотипными, то в другом случае можно реализовать гибридную коммутационную панель, содержащую разъемы разных типов, в том числе медные типа 8P8C разной категорийности, волоконно-оптические разъемы различных типов, коаксиальные (например, типа BNC) и другие. Типы устанавливаемых видов разъемов зависят от вида решаемых задач.

Наиболее распространенным видом данного вида устройств, в современных технологиях СКС, является 24-х портовая фиксированная коммутационная панель с неэкранированными разъемами 8P8C категории 5е или 6. С тыльной стороны панели располагаются так называемые IDC-разъемы (англ. Insulator Displacement Connector
, разъем со смещением изоляции).
