Чем отличается матрица IPS от VA — в телевизоре или мониторе

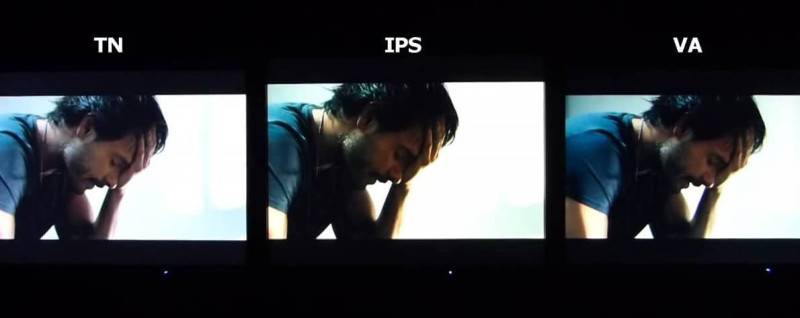

Какие бывают типы матриц?

В ЖК дисплеях стоят матрицы технологии TN, IPS и VA, у ТВ премиум сегмента – QLED и OLED.

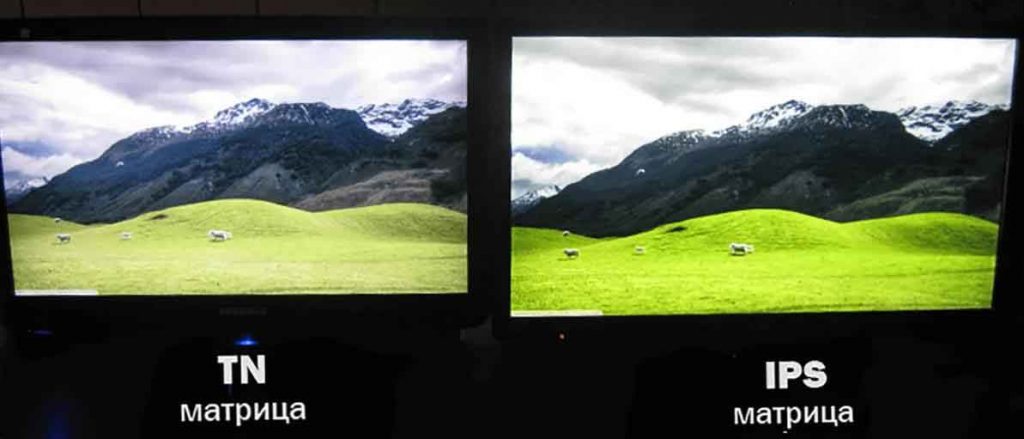

TN – самая дешевая матрица, у которой плохие углы обзора, особенно по вертикали. Но она очень быстрая, время отклика – 1 мс поэтому используется в мониторах игровых компьютеров, а в телевизорах ее практически не устанавливают.

Если на таком экране появится «битый» пиксель, то его свечение будет очень заметным. Это происходит из-за того, что жидкие кристаллы пропускают свет, когда нет управляющего напряжения.

IPS считается лучшей разновидностью, и используется в большинстве телевизоров. Она передает реалистичные, красивые цвета, а главная ее особенность – широкий угол обзора. На экран можно смотреть с любого ракурса, существенных искажений не будет.

Такие телевизоры устанавливаются в больших комнатах и там, где зоны просмотра располагаются не только по центру от экрана. Недостатком IPS можно назвать время отклика – 4-6 мс, а также засветы, заметные на черном фоне.

VA обладает высокой контрастностью и быстрым откликом, а это идеально для геймеров. Черный цвет здесь однородный, натуральный и без засветов. Но картинка на экране будет контрастной только при просмотре прямо, изменение угла обзора приведет к снижению сочности цвета.

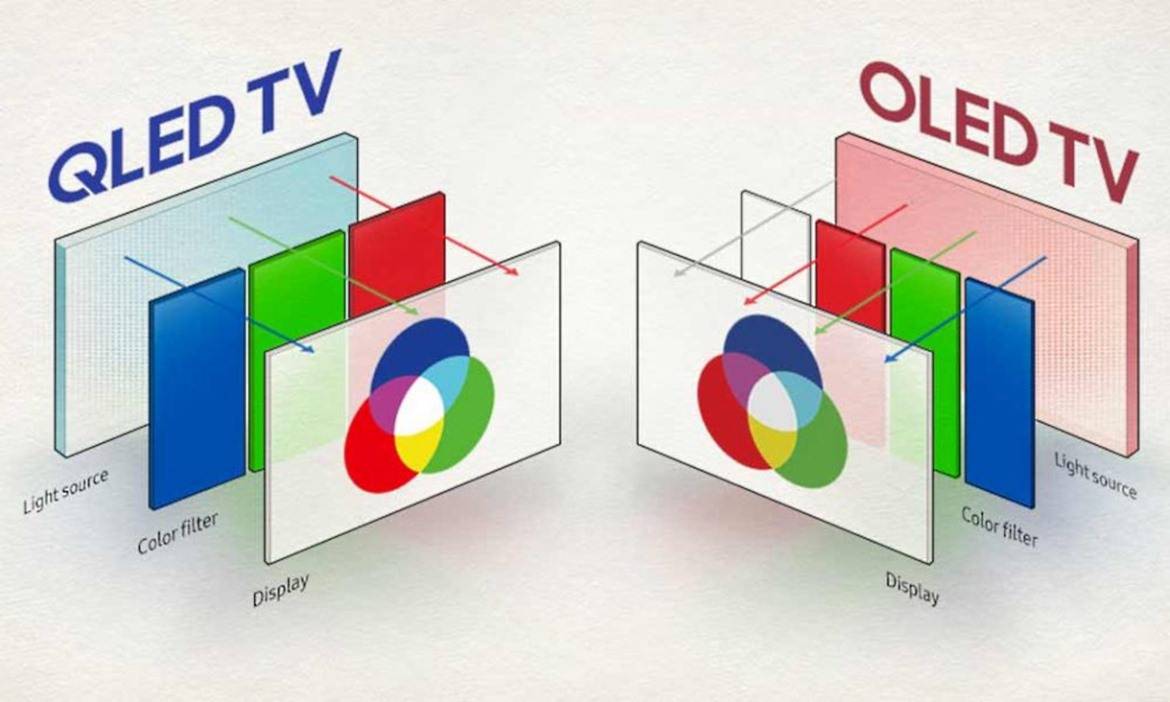

QLED, OLED – панели с точной, реалистичной цветопередачей, выдающие настоящий глубокий черный и белый цвета. Такая технология используется в премиальных сериях ТВ, а качество изображения самое высокое.

В OLED телевизоре нет подсветки, в отличие от ЖК панелей. Изображение формирует матрица при помощи органических светодиодов. Один пиксель здесь – это отдельные красные, синий и зеленый светодиод. Технология выдает контрастное изображение с широким углом обзора.

QLED также дает качественное изображение, но срок службы светодиодов ограничен. Например, синие служат около 15 тысяч часов. Со временем сочность картинки и качество передачи цветов будет ниже первоначального уровня.

Основные характеристики IPS

Появилась на рынке в 1996 году, сразу став конкурентом VA. Так как в создании принимали участие два производителя, то получило сдвоенное название In Plane Switching от Hitachi и Super Fine TFT от NES. Приоритетом в создании было создание дисплея без типичных недостатков TN. Среди конкуренток, факторами, выделяющими именно IPS, считается большой угол обзора, хорошие характеристики контраста и высокую способность передачи цвета.

Мониторы с IPS отличаются большей толщиной чем построенные на базе других матриц. Эта конструктивная особенность появилась ввиду необходимости применять лампы с большей мощностью. Модель с подсветкой матрицей с повышенной способностью светопроницаемости часто используется на планшетах и смартфонах.

Главное применение подобных устройств нашлось в профессиональной обработке фотографий и рендеринге трехмерных моделей. Также часто их используют при редакции книг и сборников перед выходом. Они нашли свое место за счет высоких характеристик передачи цвета, контрастности и способности очень точно отображать все возможные оттенки. Со времени выпуска была множество раз модифицирована. Наиболее значимыми стали следующие модификации:

• Первой модификацией классической схемы стала S-IPS матрица. Создана в 1998, был улучшен контраст и отклик.
• Следующей ступенью стала матрица 2002 года — Advanced Super IPS(AS-IPS). Главными улучшениями были улучшение яркости и контрастности изображения.
• В 2007 году, специально для фотографов и дизайнеров появилась матрица H-IPS, в которой были комплексно переработаны оттенки белого.
• В 2010 была разработана Professional-IPS, в ней появилось поддержка цветового пространства до 102 бит. Количество отображаемых цветов превысило 1 миллиард. Был оптимизирован режим True color. Являлась глубоко модифицированной H-IPS матрицей.
• В 2009 году выпустили удешевленную на фоне остальных матриц версию, получившую название Enhanced-IPS. В ней используют менее качественное аппаратное обеспечение для снижения стоимости производства. При этом время отклика значительно улучшилось. Частьпикселейбылаурезана, ухудшивкачествополутонов и количество цветов.
• Также в 2011 корейским производителем Samsung был представлен новый тип, получивший техническое обозначение Plane-to-Line Switching. Плотность пикселей в PLS матрицах выше чем у аналогов, за счет чего повышается яркость. Также при использовании подобной схемы улучшается потребление энергии. Но при этом контрастность и цветовой охват гораздо ниже чем у аналогов. PLS используется в планшетах, смартфонах данной компании.

Визуальный осмотр типов матриц для идентификации технологии

Распространённым является способ, при котором необходимо вывести на экран телевизора чисто белое изображение. И сфотографировать вашим телефоном небольшой участок этой матрицы примерно на расстоянии 5 миллиметров от поверхности экрана. Это позволит получить изображение сетки, которую можно будет увеличить на экране телефона.

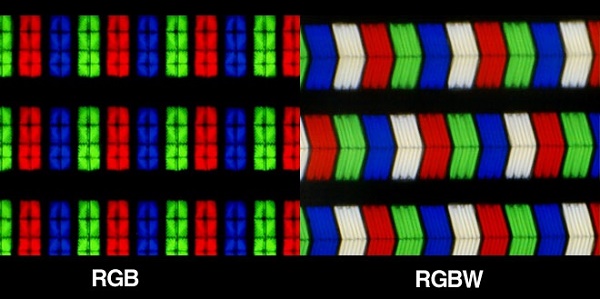

Так, к примеру, визуальную разницу в матрицах телевизоров RGB и RGBW от LG можно увидеть в присутствии дополнительного субпикселя белого цвета в матрицах RGBW.

Данный вариант идентификации матрицы не всегда оптимален, так как визуальный осмотр матрицы без микроскопа не всегда позволяет точно определить её тип.

Вместо этого вы можете посмотреть на нужный телевизор под углом. Если в телевизоре используется TN матрица, то при взгляде на неё сбоку изображение на ней потемнеет, и отображение цветов будет искажено. У типа матрицы VA оттенки станут светлее, а у отображение цветов у матрицы IPS ничего не изменится.

Также о наличии IPS может сигнализировать при взгляде под углом на чёрный экран фиолетовый оттенок экрана.

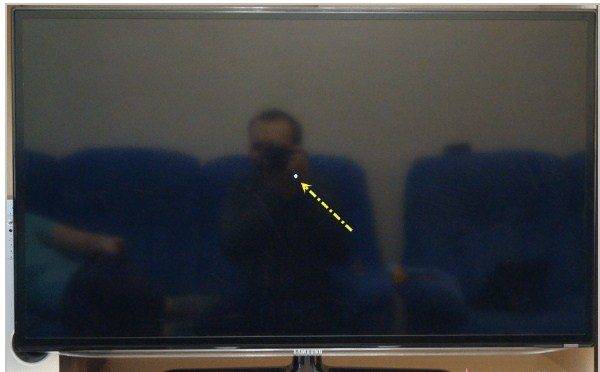

Если в матрице есть повреждённые (битые) пиксели, то они будут иметь чёрный цвет у матрицы IPS. У TN матрицы они будут иметь белый цвет.

Что лучше выбрать: VA или IPS?

Тип матрицы следует выбирать исходя из задач ТВ-техники и потребностей пользователя. Лучше выбирать телевизор вживую, реально оценивая качество картинки. Случается, что в одно и то же устройство, в зависимости от партии, ставят разные типы матриц.

Отличить их можно по таким признакам:

• при просмотре сбоку VA матрица побледнеет раньше IPS;
• проведя пальцем по панели VA, останется видимый шлейф, чего у IPS не бывает;
• черный цвет на IPS будет отдавать синеватым оттенком.

При выборе того или иного типа технологии экрана, рекомендуется учитывать следующее:

1. Чем выше контрастность, тем качественнее изображение. Оптимальный параметр – 4000:1 и выше.
2. Почти все телевизоры можно смотреть под 45-градусным углом без весомых искажений, если ракурс просмотра больше, то VA матриц лучше отказаться.
3. Отображение цветов. Максимально большая цветность обеспечена в OLED и QLED экранах, также реалистичную передачу дает IPS технология. Если сравнить 4K HDR телевизоры с 10-битным цветом, между IPS и VA не будет видно разницы. При одинаковых характеристиках цветовой эффективности оба экрана работают одинаково. Но из-за глубокого черного, глаз будет воспринимать VA экран ярче и насыщеннее. Это потому что темный цвет сильнее контрастирует с цветными деталями картинки. Именно поэтому на качество изображения так сильно влияет высокий контраст и глубина черного цвета.
4. Стандартная контрастность на двух одинаковых по характеристикам 4К телевизорах с разными матрицами будет существенно отличаться. IPS выдаст около 1400:1, а VA технология – минимум 3500:1.

Важно учитывать, что даже при использовании одного и того же типа матрицы, у разных производителей может отличаться изображение. Рекомендуется выбирать известные бренды с положительной репутацией и высоким рейтингом

Для тех, то ищет дешевый вариант, без претензий на высококлассную картинку, подойдет TN матрица. Такие телевизоры выпускают с диагональю не больше 32 дюймов. Модели с этой технологией используют в небольших комнатах, а также в качестве игрового монитора.

Модели с IPS выбирают те, кому важна естественная цветопередача. ТВ хоть и не дают истинно черный цвет, но насыщенность других цветов гарантирована.

Экраны VA выбирают любители высокой контрастности. Нужно учитывать, что телевизор должен устанавливаться так, чтобы относительно зрителей не было отклонения больше 20°.

Какой вид самый лучший, однозначно сказать нельзя. У каждого есть плюсы и минусы. Главное – определить основные задачи телевизора и учесть параметры помещения, где он будет установлен.

Мониторы

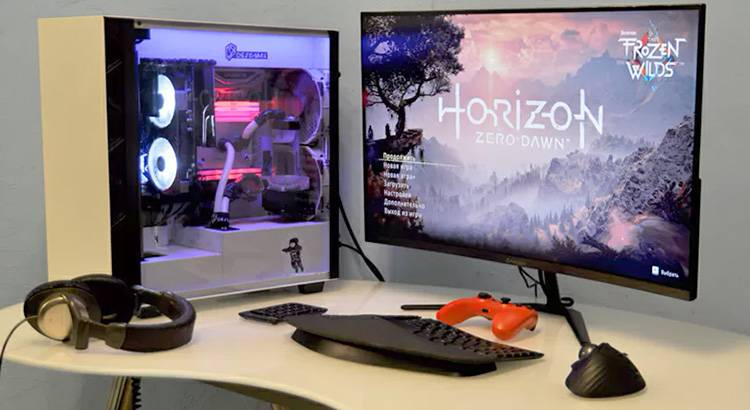

Для выбора матрицы монитора действуют немного другие критерии.

Там обработку видео делает видеокарта, а ее производительность намного превосходит телевизионные процессоры. И диагональ у мониторов меньше. Возрастает роль такого параметра как “время отклика пикселя”.

Например, многие пользователи советуют только IPS для обработки графики из-за точной цветопередачи. А VA предлагают для общего использование, из-за контрастности. Там другая история и выбор немного другой.

Что такое квантовые точки

Подробнее о составных светодиодах

LED телевизоры что это

Что это цветовой охват

ADS матрица что это

VA или IPS, что лучше обновлено: 01 июня 2021

Что такое матрица телевизора?

Матрица экрана – это блок из тонких электродов, которые располагаются в разных плоскостях – по горизонтали и вертикали. Каждая отдельная ячейка – это пиксель.

Проще говоря, матрица – это микроскопические огоньки, благодаря которым и появляется изображение. Это основа экрана, которая отвечает за цветопередачу и качество изображения.

В ТВ индустрии есть такие технологии производства матриц:

1. Плазменные панели – ток проходит через газ и излучает свет.
2. LCD – жидкокристаллические экраны. В чистом виде эта технология уже практически не применяется.
3. LED – ЖК-панели со светодиодной подсветкой, а вот ее вид тоже бывает разным.
4. OLED – система с лучшей по качеству картинкой, которая работает на органических светодиодах. Стоит такая техника довольно дорого.
5. QLED – технология квантовых точек, прямой конкурент OLED, так как выдает четкое, детализированное и яркое изображение.

Как определить типа матрицы в своем телевизоре

Для того, чтобы определить тип матрицы, который используется в своём телевизоре, можно уточнить точное наименование модели. У многих производителей этот код содержит информацию об используемом типе матрицы.

Сказанное можно пояснить следующим примером

Если рассматривать модель QN65Q900RBFXZA компании Samsung, то нужно обратить внимание на первые два символа. «QN» означает, что используется матрица QLED

Точное название можно найти на телевизоре или на коробке, в которую он ранее был упакован.Маркировка ТВ Самсунг

Ещё один способ получить эту информацию состоит в том, чтобы воспользоваться главным меню. Его можно открыть при помощи соответствующей кнопки пульта дистанционного управления. Обычно в нём присутствует пункт, в котором содержатся сведения о телевизоре. Открыв его, можно получить необходимую информацию.

Иногда можно определить тип экрана опытным путём. Например, если нажать на экран, а изображение исказиться, то можно сделать вывод, что используется матрица VA или TN. Когда при взгляде сбоку качество изображения сильно ухудшается, речь, скорее всего, идёт о TN.

Как узнать какая матрица стоит в телевизоре:

Что собой представляет матрица VA

Первая VA матрица была создана в 1996 году. Производитель – японская компания Fujitsu. Аббревиатура VA с английского расшифровывается как вертикальное выравнивание. Несмотря на тот факт, что этот вид матриц появился достаточно давно, он не утратил своей популярности. Активно используется в современных ЖК-телевизорах.

Главная особенность рассматриваемой технологии – расположение жидких кристаллов. При отсутствии питания они расположены перпендикулярно дисплею. Эта особенность обеспечивает главное преимущество матриц VA – насыщенный и естественный черный цвет. К числу сильных сторон стоит отнести широкий угол обзора.

Эксперты также отмечают определенные недостатки. Основной минус – чрезмерно продолжительный отклик. Именно из-за этого такие матрицы не используются в мониторах, предназначенных для частой смены сцены. Например, данный вид не подойдет для компьютерного монитора, который преимущественно используется для видеоигр.

«Плавающие полутона» – еще одна причина определенных неудобств. При сдвиге от центра экрана искажается палитра цветов. Однако это практически невозможно заметить невооруженным взглядом. VA – промежуточная технология между TN и S-IPS. Поэтому производство матрицы этого типа можно считать относительно дешевым. Это положительно отражается на стоимости. Разработчиками было создано несколько модификаций, рассмотрим каждую из них:

1. MVA – резкости изображению добавляют сразу две составляющие пикселя.
2. P-MVA – отличается от других технологий максимальной контрастностью и передачей цветов.
3. AMVA – в этой модификации разработчикам удалось устранить главный недостаток матриц этого типа. Речь идет об отклике.

Теперь рассмотрим особенности альтернативной технологии.

Недостатки технологии VA

Несмотря на большое количество положительных характеристик такие экраны имеют и свои минусы:

• Повышенное время отклика, если сравнивать с TN. У VA это значение составляет 2-3 мс, у TN – менее 1 мс.
• Под некоторыми углами возможно ухудшение цветопередачи. Поэтому желательно смотреть на дисплей под прямым углом.
• По цветопередаче несколько уступает аналогам на базе технологии IPS. Однако в отличие от TN, у VA цветопередача гораздо лучше.
• При перпендикулярном взгляде тёмные тона могут слегка теряться. Особенно актуально для телевизоров с большой диагональю. Как правило, светлые оттенки появляются в углах экрана. Но, при относительно небольших диагоналях этот эффект практически незаметен.
• При взгляде под некоторыми углами изображение может слегка размываться. Поэтому для работ, связанных с обработкой изображений, такой дисплей подходит хуже, чем IPS.

Информация о матрицах

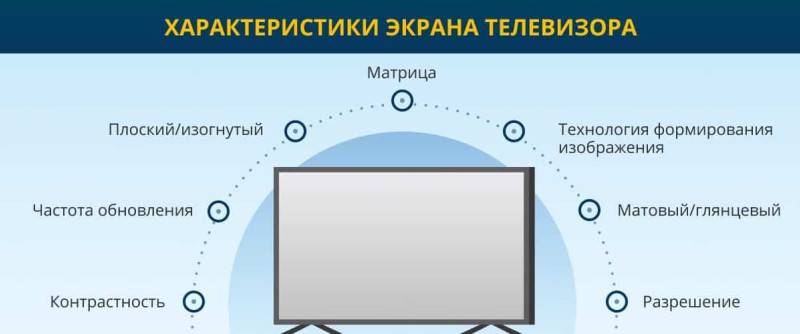

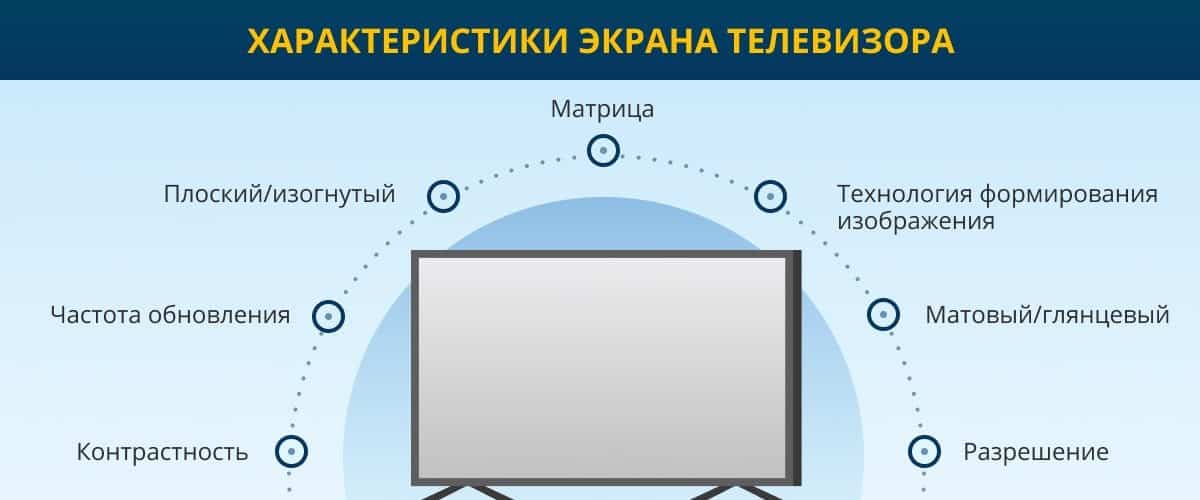

Качество изображения на экране телевизора оценивается по нескольким показателям:

• контрастность,
• уровень черного,
• яркость,
• точность цветопередачи,
• цветовой охват.

Каждая из технологий, va и ips, по этим показателям где-то имеет преимущество, а где-то проигрывает. Поэтому и однозначного ответа о преимуществе одной из них нет.

Пиксели матриц IPS и VA

Дисплеи на жидких кристаллах (lcd) преобладают в тв. Это и обычные LCD тв, и QLED от Samsung, и NanoCell от LG. Их конкуренты — OLED экраны строятся по совсем другой технологии, без жидких кристаллов.

LCD экран состоит из нескольких слоев, одним из которых и является слой жидких кристаллов. Положение в пространстве этих жидких кристаллов и показывает какой тип матрицы используется — va это или ips.

Технология VA (vertical alignment) — вертикальное выравнивание в матрице. Жидкие кристаллы матрицы VA при выключенном напряжении выровнены перпендикулярно, то есть не пропускают свет. При подаче напряжения кристаллы поворачиваются на 90°, и на экране появляется светлая точка. Пиксели при отсутствии напряжения не пропускают свет, поэтому при выходе из строя видны как черные точки.

Расположение красталлов для VA

Технология IPS (in-plane switching) — планарное переключение, технология улучшения углов обзора жк дисплея, при которой в матрице молекулы жидких кристаллов переключаются в плоскости слоя lcd экрана, а не перпендикулярно ей.

Расположение красталлов для IPS

Вот именно от расположения жидких кристаллов в ячейках матрицы и проистекают основные характеристики дисплеев.

Чтобы пиксели экрана светились, нужен источник света. Таким источником является подсветка, а сами кристаллы в ячейках пропускают этот поток света или перекрывают ему дорогу, в зависимости от своего положения в пространстве. А положение кристаллов регулируется приложенным напряжением от слоя TFT (тонкопленочных транзисторов).

Так вот регулируя приложенное к ячейкам матрицы напряжение от TFT, мы можем регулировать свечение каждого субпикселя. Как известно картинка на экране строится из пикселей матрицы, а каждый пиксель разделен на три субпикселя.

От самой подсветки матрицы зависят некоторые характеристики экрана, от ее цветового спектра. Это чистота цвета (естественность и сочность) и цветовой охват. В основном для подсветки используют белые светодиоды (LED). Чтобы улучшить чистоту цвета вводят разные фильтры цветовые, двухсоставные светодиоды, новый слой квантовых точек.

Вот квантовые точки и послужили появлению таких технологий как QLED и NanoCell. Это слой цветных фильтров, пройдя которые, белая подсветка уже становиться нужного цветного окраса. Если отображается зеленная трава, то и подсветка больше зеленого цвета, тогда спектр цвета узкий и нет вредных смешиваний от соседних пикселей. Получается чистый цветной окрас без не нужных полутонов.

Что такое матрица, используемая в телевизорах

При выборе модели телевизора указывают тип используемой матрицы. Иногда покупатели не обладают достаточными знаниями для того, чтобы оценить плюсы и минусы, которыми обладает тот или иной экран.

Фактически матрица представляет собой систему из большого количества прозрачных электродов. По действием электрических сигналов меняются прозрачность, цвет и другие особенности в зависимости от вида/типа.

Изображение формируется благодаря формированию каждой точки изображения. Это делается с очень высокой скоростью для того, чтобы зрители могли видеть реалистичные движущиеся изображения.Характеристики матрицы телевизора

Матрица играет важную роль при обеспечении качества изображения, реализуя определённую технологию показа картинки. Наиболее распространёнными являются жидкокристаллические дисплеи. Существуют также матрицы на квантовых точках, OLED и лазерные телевизоры.

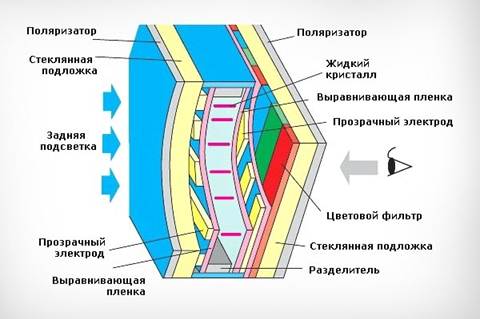

Устройство жидко кристаллической матрицы:

В жидкокристаллических дисплеях может использоваться LCD или LED технология. Принцип действия состоит в том, что один из слоёв экрана представляет собой слой вязкой жидкости.

Молекулы в ней могут менять своё положение под действием электрических сигналов. При этом будут меняться их оптические свойства, создавая нужную картинку на экране.

LCD и LED отличаются способом подсветки. В первом случае она происходит с краёв экрана, что снижает качество цветопередачи, но уменьшает толщину экрана. Во втором случае подсветка расположена по всей площади экрана, что позволяет получить более высокое качество изображения.

Таким образом использование матриц LED обладает следующими преимуществами:

1. Позволяет сделать экран более компактным и тонким.
2. Высокие яркость, контрастность и качество цветопередачи.
3. Даже при выходе из строя нескольких кристаллов LED подсветки качество показа остаётся высоким.
4. Расход энергии на 40% меньше по сравнению с LCD дисплеями.

При выборе между телевизионными матрицами LED и LCD, первый вариант многие считают более предпочтительным.

В плазменных экранах изображение формируется при помощи подсветки люминофора при помощи ультрафиолетовых лучей. Это даёт высокие глубину и насыщенность цветов. Плазма даёт быстрый отклик и хорошие углы обзора.

Преимущества VA матриц

К основным достоинствам данной технологии можно отнести:

Небольшое время отклика

Благодаря этому дисплеи хорошо подходят для компьютерных игр, где важно максимально быстрое обновление изображения. В среднем время отклика составляет 2-3 мс

При этом частоту обновления удалось увеличить до 200 Гц.

Высокий уровень контрастности, что обеспечивает отображение качественной и насыщенной картинки. У данных матриц самая высокая контрастность, уровень которой обычно составляет 3000:1.

Глубокий чёрный цвет, максимально приближенный к натуральному. В отличие от многих аналогов, чёрный цвет отображается без серого перелива.

Качественная цветопередача. Цвета соответствуют натуральным, но всё же присутствуют некоторые искажения.

Высокая чёткость деталей на изображении. Изображение выглядит насыщенно и красиво при любом освещении.
На изображении отсутствуют бросающиеся в глаза светлые или тёмные зоны. Это достигается благодаря снижению светопроницаемости пикселей.

Минимизация нагрузки на зрение благодаря повышенной насыщенности и более глубокой контрастности изображения. Даже при длительном использовании глаза практически не устают.
Более доступная стоимость в сравнении с IPS.
Более качественная цветопередача и повышенная глубина цвета в сравнении с TN.

Повышенные углы обзора в сравнении с TN. У современных моделей по вертикали и горизонтали они достигают 178°.

Какие поломки у матриц чаще всего бывают

Следующие проверки нужно выполнять не только при покупке телевизора, но и в дальнейшем. Таким образом можно будет узнать о наличии наиболее распространённых поломок.

При покупке необходимо провести тест на битые пиксели. Обычно для этого на экране демонстрирует изображение с высоким уровнем яркости. Битые пиксели при этом будут видны в виде чёрных точек.Битый пиксель

Нужно проверить скорость ролика. Это можно проверить с помощью показа видео с быстрой сменой изображений. Изобразив картинку с большим количеством оттенков серого можно увидеть насколько высоко качество изображения.

Важно проверить качество показа белого цвета. При этом нужно убедиться в отсутствии, например, зелёных или розовых пятен на этом фоне

Контрастность и уровень черного

И тут нужно учитывать качество LED подсветки. Подсветка может располагаться по бокам экрана (Edge LED), или равномерно сзади матрицы (Direct LED).

Подсветка может реализовать local dimming (локальное затемнение). Особенно легко это сделать при расположении светодиодов сзади матрицы. Если на участке изображения есть темные сцены, то именно там подсветка уменьшает свое свечение и легче тогда создать черный цвет на картинке. То есть подсветка регулируется по зонам, и чем дороже телевизор тем таких зон больше. Таких зон с локальным затемнением может быть сотни. А с квантовыми точками так и тысячи.

Поэтому и контрастность может быть лучше у дорогих телевизоров, там подсветка лучше регулируется.

Но если смотреть только на технологию жк матрицы, то лучшей по уровню черного и контрастности является VA. Из-за этого и цвета могут выглядеть на экране лучше, ведь контрастность на это сильно влияет.

Поэтому в начале и написано, что лучше выбирать тв с матрицей VA, именно из-за этого пункта.

Основные типы матриц

Все современные мониторы и телевизоры работают на базе нескольких основных матриц:

• TN, TFT – самая давняя технология, которая имеет сравнительно низкое качество изображения. В TN-матрицах кристаллы располагаются между собой под углом 90° и в нужный момент поворачиваются, чтобы образовать нужный цвет. Ее имеет смысл выбирать только по 2 причинам: высокая скорость обработки изображения (минимальное время отклика) и низкая цена. Хороший вариант для тех, кто желает сэкономить, или предпочитает динамические игры. Только у TN частота обновления кадров достигает 240 Гц.
• IPS – самый популярный тип матрицы для телевизора с идеальным соотношением цены и качества. Его можно найти даже в бюджетном сегменте и получить неплохую картинку. Подробно рассмотрим его в отдельном пункте чуть ниже.
• VA – технология, намного превосходящая TN и по многим параметрам сравнимая, а частично и лучшая, чем IPS. У нее много достоинств, о которых поговорим далее.
• PLS – альтернатива IPS, но от компании Samsung. Данная матрица лучше своего главного конкурента по плотности пикселей и спектре используемых оттенков. На практике это не всегда заметно, но часто телевизоры с PLS выглядят более привлекательно, чем IPS. Порой эти отличия заметны только при пристальном изучении. Из заметных особенностей: минимизация бликов и мерцания панели (полезно при длительной работе за монитором), продвинутая цветопередача, повышенная точность оттенков, сопоставимое время отклика, немного большая яркость. Технология отлично подойдет людям, работающим с графикой.

Выбор между TN, IPS, VA – вопрос предпочтения, в котором важны входные параметры от пользователя. Только учитывая требования покупателя можно сделать правильный выбор. Именно по этой причине мы не можем написать, какая именно технология лучше. Прийти к окончательному выводу сможет только тот, кто понимает, в каких условиях будет эксплуатироваться телевизор или монитор.

IPS

В IPS кристаллы равномерно расположены по всей матрице, при чем они размещаются параллельно по отношении друг к другу. Это и есть главное отличие от TN-матрицы, где они находятся под прямым углом. На практике подобное решение означает лучшие углы обзора (у IPS они максимальные) и более естественные, живые оттенки. IPS в целом обладает множеством преимуществ, что и стало причиной их огромного распространения. Они универсальны, не причиняют дискомфорта как в быстрых играх, так и при работе с графикой, просмотре фильмов и т. п. Ранее их главным недостатком была цена, но сегодня технология стала доступнее.

VA

Матрицы VA – это своего рода улучшенная версия TN, которая появилась в качестве бюджетной альтернативы IPS. На момент своего создания (1996 год) IPS была очень дорогой. Принцип ее работы основан на вертикальном выравнивании. Здесь кристаллы тоже перпендикулярны по отношению к фильтру, как и в TN. После подачи напряжения они становятся под углом 90°, образуя нужный цвет.

В сравнении со своим предшественником, у VA большее покрытие цветового пространства, лучшая контрастность, более широкие углы обзора. Плюс телевизоры с данной матрицей могут быть изогнутыми, технология это позволяет делать. Правда, пришлось немного пожертвовать скоростью обновления, но это разумная цена. Если в TN время отклика 1 мс и частота обновления 240 Гц, то в VA – 2-3 мс и 200 Гц. Стоит понимать, что это максимум, в реальных моделях телевизоров и мониторов эти значения могут быть другими.

В чем разница между IPS и VA

Оба типа доминируют на рынке ЖК телевизоров и постепенно вытесняют TFT TN+film из ниши компьютерных мониторов. Знание об их строении и отличиях необходимо всякому, кто желает заполучить устройство с лучшими характеристиками, за приблизительно равную сумму.

VA расшифровывается как Vertical Alignment – выравнивание по вертикали. IPS (In-Plane Switching) – планарное переключение. Хотя оба типа матриц схожи по принципу работы – пропуску потока света через цветовые фильтра и блоки разноцветных пикселей, каждая делает это по-своему, что влияет на работу и характеристики в целом.

У VA матрицы кристаллы равняются по вертикальной оси, а при заряде они перемещаются в горизонтальной плоскости. В IPS все наоборот: кристаллы ориентированы вдоль горизонтальной оси и, соответственно, могут перемещаться только в вертикальной плоскости.

В заряженном состоянии кристаллы вращаются, пропуская или блокируя поток света. Так как в VA они имеют более компактную структуру, то и свет могут блокировать лучше, однако при этом уменьшается угол обзора экрана. IPS же, компенсируя в этом отношении, имеют меньшую контрастность и уровень черного цвета.

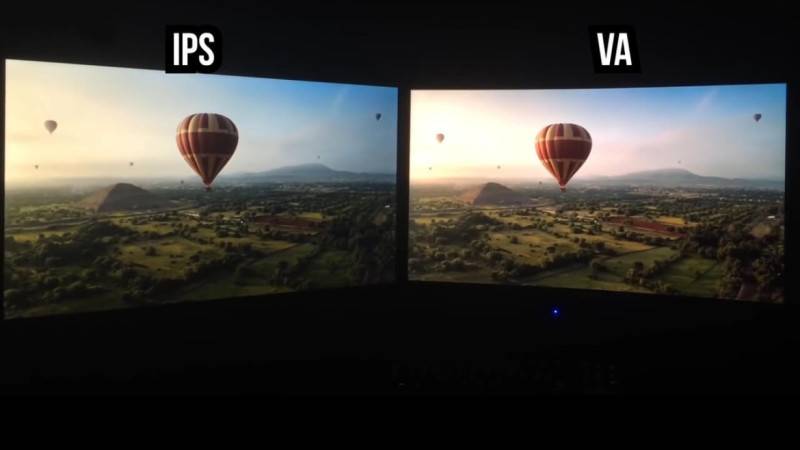

Различия между матрицами VA и IPS

Посмотреть подробнее, va или ips, что лучше для телевизора, можно ниже.

Угол обзора

Минимальный угол обзора у экранов с матрицей IPS, будет составлять 36°. В то время как VA способна выдавать лишь 20°

Самое важное то, что при превышении угла, в первом варианте, качество изображения сохранится в полной мере. У VA, в этом случае — 20° предельный показатель

Воспроизведение движения

Технологии изготовления обеих матриц разные. Но вот на воспроизведение движущихся объектов это никак не повлияло. В обоих типах изображение движения одинаково. Стоит заметить, что в бюджетном сегменте, не все телевизоры исправно выполняют эту функцию.

Однородность подсветки

Дело в том, что в матрице IPS, у пикселей большая пропускная способность света. Возникает так называемый «облачный дефект» с засветами на экране, в то время как монитор должен показывать абсолютную темноту.

В разработке VA такого минуса нет, поэтому экран выдает однородный черный цвет.

Цветовая эффективность

Если брать во внимание одинаковые диагонали экранов с матрицами IPS и VA, то разницы в цветопередаче нет. В обоих случаях черный цвет отлично взаимодействует с контрастностью

Глоу-эффект

Когда подсветка экрана функционирует неравномерно, то такой момент называют глоу–эффектом. Этому больше подвержены телевизоры с IPS. Это можно заметить, просматривая телевизор в темном помещении. Но в премиальных моделях, глоу-эффект, разработчики свели к минимуму.

Скорость отклика

Матрица VA лидирует по скорости отклика. У значительной части экранов, параметр начинается от одной миллисекунды. IPS-технология немного отстает. Здесь отсчет начинается от трех миллисекунд.

Глубина чёрного

VA-матрица демонстрирует более глубокий черный цвет. Если обратиться к цифрам, то параметры черного цвета у VA будут 0.015 нит. IPS тут подкачала со своим показателем 0.75 нит.

Самостоятельное определение типа матрицы в телевизоре

Существуют несколько советов от специалистов, которые помогут самостоятельно определить, к какому типу относится матрица, а также выявить уровень качества системы ТВ:

• с небольшим усилием надавите на матрицу, если картинка хоть на каплю видоизменилось, то в TV применена технология VA или TN;
• взгляните на картинку на экране с разных сторон, если при обзоре сбоку изображение изменило свой цвет, то это однозначно TN;
• проведите тест на битые пиксели, для этого понадобится флешка с фонами различных ярких цветов, тест будет успешно пройден лишь в одном случае – если не видно точек, отличающихся от основного фона;
• чтобы проверить скорость отклика, можно взять ролик с быстрой сменой действий, записать активное видео можно на флеш-карту, при быстром реагировании изображение не должно двоиться;
• посмотрите уровень контрастности, а также яркости в разных режимах.

Интересный метод определения матрицы самостоятельно – фотографирование. Для выявления нужно выполнить следующее:

По получившемуся фото можно установить, телевизор с какой матрицей перед вами находится:

Матрица VAМатрица IPSМатрица TN

Матрица – это важнейший элемент в любом телевизоре. Знания в области TV помогут не допустить ошибку в момент выбора телевизора. Каждая технология обладает сильными и слабыми сторонами. Есть те, что впитали в себя максимальное число возможностей. Но цена таких матриц высока.

Насколько статья была вам полезна?

Чему отдать предпочтение

Если ваш дом отличается большим размером, и вы собираетесь часто смотреть телевизор в большой компании, то преимущество IPS технологии будет для вас очевидным. Углы обзора, без потери качества примерно в два раза выше чем у конкурирующей матрицы. Что даст возможность смотреть любимые шоу находясь в любой части комнаты. К тому же экраны с этой технологией потребляют гораздо меньше электроэнергии.

Матрица VA же подойдет для просмотра фильмов вечером, после работы в прекрасном качестве. На ней всегда будут яркие цвета и оттенки. К тому же в производстве подобные матрицы будут дешевле чем IPS, что позволит вам немного сэкономить. Однако, на данный момент обе эти технологии обладают сравнимыми характеристиками и поэтому именно вам решать, преимущества какой матрицы вам ближе.

https://youtube.com/watch?v=zjTbCMWRACA

Несколько примеров конкретных телевизоров с разными типами матриц

Здесь будет рассказано о некоторых моделях, использующих наиболее популярные виды матриц. Эти телевизоры обеспечивают выгодное соотношение цены и качества, обеспечивая качественный показ видео на протяжении многих лет.

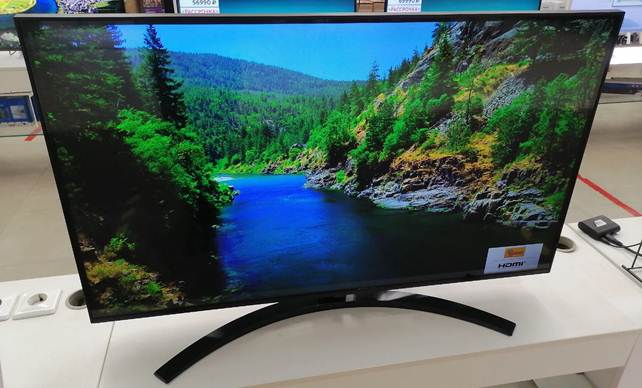

Матрица VA, модель LG 43NANO776PA 42.5″

Здесь используется матрица VA. Применяемая технология FRC позволяет показывать большее количество цветовых оттенков. Тонкий корпус позволяет удобно расположить телевизор практически в любом удобном владельцу месте.

Для регулировки интенсивности картинки и особенностей изображения чёрного цвета используется датчик освещённости помещения. Достоинствами этой модели являются:

1. Применение технологии NanoCell.
2. Приятный и впечатляющий дизайн.
3. Высокая производительность.
4. Простое и удобное подключение динамиков для получения объёмного звука.

Стоимость от 39000 руб.

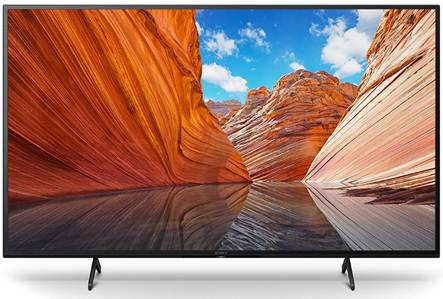

IPS, модель Sony KD-55X81J 54.6″

Одним из достоинств этой модели является использование мощного процессора, применяющего технологию TRILUMINOS PRO. Зрители могут наслаждаться реалистичными оттенками цвета и отличной контрастностью. Уникальные алгоритмы анализа цветовой гаммы изображения позволяют добиться впечатляющего качества показа.

При показе даже быстро меняющихся сцен не возникает ощущения размытости. Датчик освещённости позволяет оптимально корректировать параметры картинки. В качестве плюсов этой модели телевизора можно рассматривать следующие:

1. Высокое качество показа.
2. Применение мощного процессора.
3. Простой и понятный интерфейс.
4. Быстрый отклик.
5. Длительный срок эксплуатации телевизора.

В качестве минусов отмечают то, что есть функции, которые сложно настраивать, а также более высокое потребление электроэнергии. Стоимость от 71500 руб.

Если увлекаетесь инвестициями, то рекомендую отличную статью про подсчёт комиссий и расходов на брокерских счетах.

Самые распространенные «болячки» матриц VA и IPS

Собственно, в той или иной мере все описанные ниже проблемы есть у большинства типов матриц, но у некоторых из них они проявляются намного сильнее.

Glow-эффект

На многих мониторах можно увидеть небольшие засветы в углах или по краям панели, особенно заметные в темноте на черном экране. Но именно у недорогих IPS-матриц этот эффект проявляется чаще всего. Избавиться от него не получится при всем желании. Поэтому при покупке монитора особенно тщательно проверяйте его не только на предмет «битых» пикселей, но и на Glow-эффект. В будущем, это сбережет вам немало нервов.

Бандинг

Эту «болячку» чаще всего можно увидеть на VA-матрицах. Он проявляется в виде вертикальных полос иного оттенка с неровными краями. Собственно, именно за это эффект и получил название «грязного экрана».

Что собой представляет матрица VA

У матрицы VA есть и другое название – Vertical Alignment, то есть, вертикальное выравнивание. Главное отличие такой технологии в том, что кристаллы здесь перемешиваются друг с другом. А благодаря перпендикулярному расположению самих цилиндров кристаллов, черный цвет получается более естественным и насыщенным.

Существенный недостаток типа матрицы VA – это большое время отклика. Чтобы снизить этот показатель, некоторые производители (Lg, Sony, Самсунг), внедряют в свои телевизоры VA-матрицу с функцией Overdriv. При увеличении напряжения на отдельных участках внутри матрицы, угол обзора становится больше.

Есть некоторые рекомендации, связанные с тем, где лучше установить телевизор с матрицей VA:

1. Залы для конференций.
2. Большие гостиные.
3. Помещения для трансляций презентаций.
