В чем отличие UTP кабеля от FTP: разница между экранированной и неэкранированной

Виды кабелей для интернета

В перечне основных видов сетевых кабелей:

коаксиальный;
оптоволоконный;
витая пара.

Конструкция провода коаксиального включает проводник с плотным изоляционным покрытием, оплетку из меди либо алюминия, внешний изолирующий слой. Помимо подключения к сети, интернет-продукция применяется для перевода сигналов от антенн и телевизионных спутников для построения скоростных цифровых сетей (кабельное ТВ).

Отличается конфигурация разъёмов провода:

BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.

Для создания локальных линий используется сетевой кабель витая пара. Продукция включает попарно перекрученные медные проводники с изолирующим слоем. Стандартный провод состоит из 4 (8 проводников) либо из 2 пар (4 жилы). Между приборами, объединенными с помощью кабеля, должно быть по нормативам не более 100 м. Провод выпускается стандартный либо с защитой. Для работы с кабелем используется разъем типа 8P8C.

До того как выбрать кабель для интернета витая пара, необходимо определить подвид по характеристикам внешнего слоя (толщина, наличие армирования, состав). Провод UTP с пластиковым внешним слоем не защищен, выпускается без заземления. Изделия F/UTP, STP, S/FTP производятся с экранированием.

Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:

серый (применяется во внутренних пространствах зданий);
черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
оранжевый оттенок используется для обозначения негорючих полимерных соединений.

Кабель оптоволоконный является усовершенствованным проводом для построения сетевых линий. Изделие состоит из пластичных стеклопластиковых световодов с защитой из пластика. Кабельная продукция отличается высокой скоростью перевода информации, устойчива к помехам на линии. Провод может соединять системы на больших расстояниях. Изделия подразделяются на одно- и многомодовые.

В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.

Медные проводники в Ethernet-кабеле выпускаются:

цельными;
скрученными.

Цельные проводники прочные, надежные, долговечные, однако менее пластичные. Продукция предназначена для стационарных систем в помещениях либо укладки небольшой протяженности на внешних конструкциях.

Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.

Что такое витая пара?

Это кабель, используемый для передачи сигнала, в основе которого лежит несколько пар скрученных между собой проводов. Отсюда и такое название. Каждая пара предназначена для одного сигнала: передаваемого или принимаемого. Скрутка «внутренностей» кабеля производится с целью защиты от помех. Также же существуют и другие методы защиты, которые в самых бюджетных продуктах не встречаются.

Данный тип кабелей используется не только для передачи цифрового Ethernet-сигнала. Он также встречается в аналоговых телефонных сетях, но их мы касаться не будем — поговорим лучше про LAN-кабели.

Типы кабелей

От типа кабеля зависит максимальное расстояние, на которое сможет уверенно передаваться сигнал, а также уровень защиты и пропускная способность. В настоящие время кабели 1-4 категории практически не встречаются в продаже. Это устаревшие форматы, которые не соответствуют требованиям современного сетевого оборудования.

Самый распространенный тип — 5е. Это слегка улучшенная версия 5 категории. В основе такого кабеля лежат двух- или четырехпарные провода. Максимальная пропускная способность составляет 1000 Мбит/с. Дистанция, на которой сигнал не будет ухудшаться — 100 метров. Благодаря этим характеристикам данный кабель подойдет для большинства пользователей. Однако, если вы планируете пользоваться «гигабитным» интернетом, то придется приобрести кабель более высокой категории.

6 категория подразумевает лучшую пропускную способность (до 10 Гбит/с). Но на максимальной скорости дистанция передачи сигнала снижается до 55 метров без усилителей. При скорости в 1 Гбит/c можно использовать кабель также на расстоянии до 100 метров.

Улучшенные версии 6а, 7 и 7а подразумевают дополнительное экранирование проводов, которое лучше защищает кабель от помех. Пропускная способность при этом остается прежней — 10 Гбит/с. Но увеличивается эффективная дистанция сигнала — до 100 метров.

Число пар

В зависимости от типа кабеля, количество пар проводов внутри будет отличаться. Самый простой 5е имеет всего две пары. Начиная с 6-ой категории, кабели имеют 4 пары проводов. Впрочем, иногда встречаются кабели типа 5е с 4-мя парами. В таком случае 2 пары не задействуются и используются как резервные.

И хоть 2-х парные кабели легче, дешевле и эластичнее своих аналогов, мы рекомендуем использовать только 4-х парные кабели. Во-первых, они имеют большую пропускную способность. 2-х парный кабель обеспечит вас максимум скоростью в 100 Мбит/c. Во-вторых, даже если ваше сетевое оборудование не способно передать скорость больше 100 Мбит/c, вы получите резервную незадействованную пару проводов в 4-х парном кабеле. Она пригодится в случае, когда основная пара повредится. В-третьих, это хороший задел на будущее. Вам не придется заново протягивать кабель, когда захотите получить интернет со скоростью 1-10 Гбит/c.

Тип защиты

Для стабильного соединения нужно не только обеспечить прохождение сигнала, но и защитить его от помех. Для этого часто используют экранирование, его тип можно найти в обозначении кабеля).

UTP — не подразумевает наличие экранирования (но это не значит, что такой кабель неработоспособен).
FTP — самый простой вид экранирования, который представляет собой общую оболочку для всех внутренних проводов.

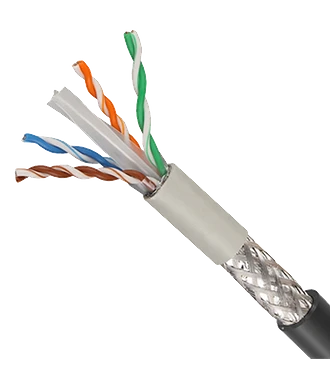

SFTP — дополнительная защита в виде сетчатой оболочки поверх экранирования. Благодаря этому кабель меньше подвержен физическим воздействиям и повреждениям.

Наличие экранирования у кабеля не гарантирует дополнительную защиту от помех. Во-первых, кабель должен быть заземлен, то же самое касается и сетевого оборудования. Во-вторых, заземление должно быть качественным. В противном случае тонкий провод заземления будет выступать в качестве антенны, которая притягивает дополнительные помехи. В-третьих, правильно обжать кабель FTP и SFTP гораздо сложнее.

В случае нарушения контактов разъема вы также получите обратный эффект — ухудшение сигнала. Поэтому зачастую экранированные кабели не используют в многоквартирных домах.

Материалы

В качестве материала проводника производители используют медь, омедненный алюминий и омедненную сталь. Если вы выбираете витую пару для использования в домашних условиях, можете вообще не заморачиваться по этому поводу.

В качестве оболочки производитель выбирает ПВХ. Этого тоже вполне достаточно для домашней эксплуатации. Но при использовании кабеля на открытом воздухе, рекомендуется выбирать продукцию со специальной полиэтиленовой оболочкой, которая защищает кабель от разрушения под действием ультрафиолетовых лучей. Если планируется протяжка по воздуху, уточните у продавца наличие несущего троса внутри кабеля, который будет нести основную нагрузку.

Материалы

Что такое витая пара?

Сегодня, в мире высоких скоростей интернета, чтобы по-максимуму использовать весь потенциал роутера и других сетевых девайсов, крайне важно, чтобы сетевой и энкодеры соответствовал самому высокому классу защиты. Технология, при которой передача информации по проводам в виде электрических импульсов, сильно подвержена влиянию окружающего электромагнитного поля

Ваше мнение – WiFi вреден?
Да 22.93%

Нет 77.07%

Проголосовало: 55255

Самые дешевые сетевые кабели (UTP) имеют тонкую оплетку, внутри которой без какого-либо дополнительного содержимого проложены витые пары проводов. Такой кабель я бы не рекомендовал использовать даже для самого банального подключения компьютера к маршрутизатору.
Но чаще попадаются кабели Ethernet с экранированием — проложенной под оплеткой дополнительной защитой в виде некого подобия фольги для защиты от посторонних наводок. Такая категория витой пары вполне подходит для решения большинства повседневных задач для подключения к роутеру.
Если расстояние между устройствами большое, то прокладка витой пары проходит через много помещений с различным электромагнитным фоном. Например, когда нужно соединить кабелем локальной сети IP камеру видеонаблюдения, расположенную далеко на улице. В этом случае необходимо использовать максимально защищенный коаксиальный кабель для уменьшения потерь в передачи данных.

Особенности витой пары

Главной проблемой при защите линий связи является их защита от помех. Амплитуды сигналов в линии намного меньше, чем у окружающего его электрооборудования: в силовых кабельных линиях, электрических двигателях, бытовой технике, воздушных линиях электропередач

Принимая во внимание степень развития электрификации, нетрудно представить количество электромагнитных наводок, воздействующих на кабели связи на всем пути их следования

Кроме того, жилы внутри самого кабеля воздействуют друг на друга, создавая взаимные помехи. Когда линии связи выполнялись по той же технологии, что и электрические (в виде воздушных линий с проводами на изоляторах), наводки от соседних проводников и высоковольтных линий электропередач минимизировали, регулярно изменяя расположение проводников линий относительно друг друга. Эту техническую хитрость называют транспозицией.

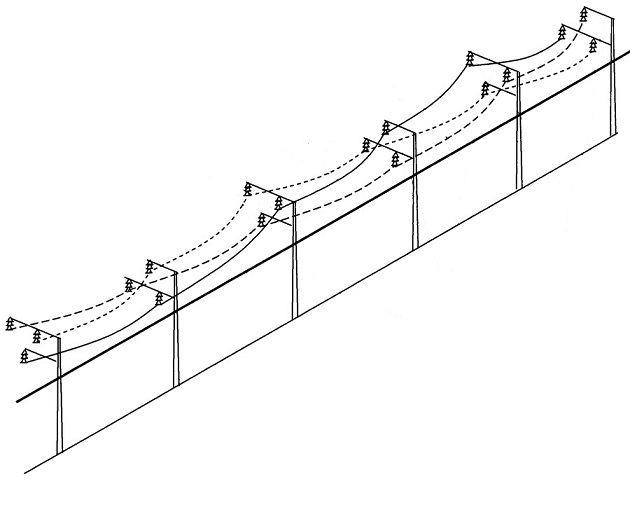

Транспозиция на примере линии электропередач

Витая пара в современном кабеле является той же самой транспозицией, но выполненной с высокой плотностью. Жилы скручиваются между собой попарно. Этим достигается минимальное влияние отдельных пар жил друг на друга и увеличивается защищенность от внешних помех.

Однако защитные свойства кабелей с витой парой сводятся на нет при нарушении условий их прокладки. Радиус изгиба таких изделий строго ограничен и обычно не должен быть меньше восьми диаметров. Если это не учесть, то внутри кабеля происходят геометрические изменения, иногда не поправимые, ухудшающие его помехозащищенность.

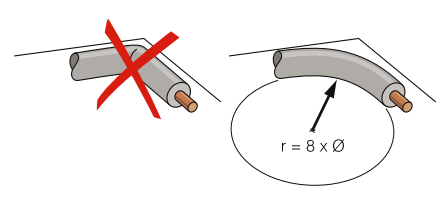

Радиус изгиба витой пары, должен быть не меньше 8 диаметров кабеля

Типы Ethernet — разница между Cat5e, Cat 6 и Cat7

Многие сетевые установщики и системные интеграторы знакомы с типами Ethernet: кабели Cat5e и Cat6 с разъёмами RJ45. Но термин «Ethernet», изобретённый Робертом Меткалфом, охватывает целый ряд витых пар и оптоволоконных кабелей, которые постоянно модернизируются и стандартизируются Институтом инженеров по электротехнике и электронике, известным как IEEE. Каждая новая итерация Ethernet или категории поддерживает всё более высокие скорости полосы пропускания и улучшает шумоподавление.

Поперечные сечения различных типов категорий Ethernet показывают различный внутренний физический состав. Это руководство поможет вам узнать больше о тонких различиях между каждым поколением кабелей Ethernet на основе витой пары.

Основные конструкционные отличия

Наличие / отсутствие экранирующего покрытия

UTP / Unshielded Twisted Pair – витая пара, которая не имеет экранирующего покрытия. Отсутствует, как общее, так и отдельное защитное покрытие каждой пары.

FTP / foiled twisted pair – витая пара, которая имеет общее экранирующее покрытие из фольги. Защита каждой пары не предусмотрена. Стоит отметить, что экран, сам по себе, увеличивает толщину кабеля. Помимо этого, увеличение толщины влечет за собой снижение гибкости.

FTP кабель еще принято называть фольговым, что, по сути, правильно, так как имеет он лишь один слой фольги. Экранирующим кабелем считается тот, который помимо основной фольговой защиты, имеет фольгу на каждой витой паре. В теории, FTP меньше подвержен воздействию внешних помех, генерируемых другими кабелями и электрическими приборами. Теоретическое рассуждение может иметь место только при условии правильного заземления конечной точки подключения, например, компьютера. Если на этапе построения домашней компьютерной сети гибкость кабеля не в приоритете, то лучше всего немного переплатить и обзавестись FTP кабелем, так как количество источников, генерирующих помехи, довольно велико.

С точки зрения конструкции, FTP полностью идентичен UTP, за исключением внутренней алюмополимерной пленки и дренажного направляющего проводника. Последний располагается непосредственно под пленкой. UTP, в свою очередь, не требует включения в его структуру проводника.

Как уже было сказано выше, UTP кабель не имеет собственного защитного экрана, что также не является критичным. При аналогичных эксплуатационных условиях разницы в стабильности сети может и не быть. Как быть с помехами, которые генерирует сам кабель? Все очень просто! Последовательность скручиваний внутренних кабелей идеально справляется с этой задачей

Чем выше точность и последовательность таких скручиваний, тем выше степень гашения самогенерируемых помех.
Важно знать! Рассматриваемые первыми FTP кабеля с дополнительным покрытием восприимчивы к низкочастотному EMI-шуму. Последний может быть спровоцирован мощными электродвигателями или генераторами

Таким образом, использование FTP кабелей на промышленном производстве не является возможным.

Исходя из вышеперечисленного, можно сформировать собственное мнение относительно того, какой кабель лучше использовать. Конечно, же, цена, при условии закупки внушительного количества метров кабеля играет решающую роль. Помимо всего этого, стоит упомянуть то, что каждый из них имеет гарантийный период, который позволит протестировать стабильность работы создаваемой сети именно в тех условиях, которые необходимы.

Используя FTP кабель дома можно не бояться помех и неожиданных затуханий сигнала, даже при условии одновременной работы всего, что имеется дома. Единственным недостатком таковых, окажется их толщина и минимальная гибкость. Запрятать этот кабель за плинтус довольно сложно.

Выполнить технологический поворот можно только при условии использования специальных крепежных элементов. Внешняя пластиковая защита может потрескаться, если кабель загнуть или связать. Из этого следует, что эксплуатация, а точнее построение сети на витой паре FTP требует больше внимания и времени, что является недостатком при обустройстве в промышленных масштабах.

Факторы, влияющие на выбор кабеля:

При выборе кабеля для соединения сетевых устройств необходимо учесть ряд факторов, которые могут влиять на его эффективность и соответствие требованиям:

Тип соединения: Прежде всего, необходимо определиться с типом соединения, который будет использоваться в сети. В зависимости от протокола, используемого для передачи данных, могут потребоваться разные типы кабелей.

Категория кабеля: Категория кабеля определяет его способность передавать данные на определенную скорость

Обычно кабели делятся на категории от 1 до 8, где категория 1 предназначена для телефонной связи, а категория 8 обеспечивает высокоскоростную передачу данных.

Протокол шифрования: В зависимости от требований к безопасности, может потребоваться использование кабеля с поддержкой определенного протокола шифрования данных.

Скорость передачи данных: Важным фактором при выборе кабеля является скорость передачи данных, которая зависит как от самого кабеля, так и от его категории.

Разница между UTP и FTP: При выборе между UTP и FTP кабелями следует обратить внимание на их разницу. UTP (Unshielded Twisted Pair) кабели не имеют защитной экранной оболочки, в то время как FTP (Foiled Twisted Pair) кабели обладают экранированием для защиты от электромагнитных помех.

Расстояние передачи данных

Когда дело доходит до выбора кабеля для передачи данных, важным фактором является расстояние, на которое необходимо передавать информацию. Разница между UTP (Unshielded Twisted Pair) и FTP (Foiled Twisted Pair) заключается в том, какой тип кабеля будет лучше подходить для конкретной ситуации.

UTP — это наиболее распространенный тип кабеля, который используется для соединения компьютеров и других устройств в сети. Он состоит из неэкранированных скрученных пар проводов, что делает его более гибким и дешевым в производстве. UTP кабель используется в протоколе Ethernet и обеспечивает скорость передачи данных до 1 Гбит/с на расстояние до 100 метров.

FTP — это более шумозащищенный тип кабеля, который имеет защитный экран из фольги или металлической оплетки. Этот экран защищает кабель от помех и позволяет передавать данные на большее расстояние без потери качества сигнала. FTP кабель используется чаще в протоколах, требующих более высоких скоростей передачи данных и больших расстояний, например, при использовании протокола Gigabit Ethernet он позволяет передавать данные на расстояние до 100 метров с максимальной скоростью 10 Гбит/с.

Определение подходящего типа кабеля зависит от требуемых скоростей передачи данных и расстояния. Если необходимо обеспечить соединение на небольшое расстояние и скорость передачи данных не превышает 1 Гбит/с, то UTP кабель может быть достаточным. Однако, если требуется более высокая скорость и передача данных на большое расстояние, рекомендуется использовать FTP кабель для обеспечения лучшего качества соединения.

Способы определения качества кабеля витая пара

Чтобы определить, какой кабель витая пара лучше для интернета, специалисты советуют обращать внимание на наименование торговой марки. Из европейских производителей стоит отметить Reichle De-Massari (Швейцария), неплохой кабель у компании Mollex (США). Остальные бренды, встречающиеся в России – в основном родом из Китая (или Тайваня), хотя маркировка может быть иной, если того пожелает заказчик

Остальные бренды, встречающиеся в России – в основном родом из Китая (или Тайваня), хотя маркировка может быть иной, если того пожелает заказчик.

Второй критерий, на который обращаем внимание – материал изготовления жил. Медь – стандарт для витой пары, но в последнее время часто можно встретить биметаллические жилы, которые по качеству уступают медным. Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди

Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди.

Состав кабеля витая пара

Такие изделия более доступны по стоимости, но обладают рядом недостатков, не характерных для чисто медных жил:

такие жилы недостаточно надёжно фиксируются в разъёмах, образуя так называемый «плавающий» контакт;
существует ограничение по длине участков биметаллической витой пары (до 25 метров при 100 метрах для классического медного кабеля);
во время заделки витой пары в разъём возможны значительные колебания волнового сопротивления, что сказывается на стабильности передачи сигнала конечному устройству;
при повреждении или возникновении необходимости перекладки кабеля рассчитывать на сохранение прежних характеристик не приходится;
у кабелей со стальным сердечником максимальная скорость передачи информации будет лежать в пределах 10 Мб/сек, для жил с алюминиевым сердечником – до 100 Мб/сек.

Убедиться в том, что перед вами омеднённая жила, довольно просто. Достаточно ножом попытать соскоблить верхний слой. Если под медью покажется серебристый металл – можете не сомневаться, что это витая пара из биметаллических жил. Кстати, омеднённый кабель запаять обычным паяльником не получится. Тем не менее, большинство провайдеров интернет-услуг при прокладке кабеля от щитка до конечного пользователя использует именно этот, более дешёвый тип изделий.

Наконец, о качестве витой пары можно судить по такой характеристике, как толщина жил. Чем больше диаметр, тем качественнее кабель, у известных производителей он составляет от 0.51 мм. Толщина жилы в промежутке 0.4–0.5 мм говорит о некачественной продукции.

Чаще всего более тонкие жилы можно наблюдать на паре коричневого и синего цветов, поскольку для 100-мегабитных сетей они не используются.

И последний критерий проверки качества – наличие сертификата. Крупные производители сертифицируют свою продукцию, мелкие – нет, поскольку это накладно.

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

медные;
омедненные.

Омедненный

Омедненные элементы отличаются небольшой скоростью проведения информации. Центральная часть выполнена из композитного сырья, внешний слой состоит из медных сплавов. Потери электрической энергии у провода небольшие, т.к. ток проходит по внешнему слою.

Производится несколько видов омедненных сетевых изделий, отличающихся материалами центральной части жилы:

CCS;
CCA.

Названием CCA обозначается продукция из алюминия с внешним слоем из сплавов меди. Изделия пластичные, качественные, простые в монтаже.

CCS — провод из стали с покрытием из меди. Кабель прочный, менее эластичный, чем аналоги из алюминия, не рекомендован для протяженных сетей, т.к. при скручивании в изделиях образуются надломы. Продукция не выдерживает процесс обжимки.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

одножильными;
многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Как выбрать между UTP и FTP: сравнение и рекомендации

При выборе между UTP (Unshielded Twisted Pair) и FTP (Foiled Twisted Pair) важно учитывать основные характеристики и преимущества каждого типа кабеля. В зависимости от конкретных требований и условий эксплуатации, один тип кабеля может быть более подходящим, чем другой

UTP является наиболее распространенным и доступным типом кабеля. Он состоит из неэкранированных скрученных пар проводов и используется для передачи данных в сетях Ethernet. UTP обеспечивает надежность и простоту установки, идеально подходящий для домашних или офисных сетей с небольшой длиной кабеля. Однако, UTP более подвержен помехам и электромагнитным воздействиям из-за отсутствия экранировки.

FTP, с другой стороны, имеет металлический экран вокруг каждой скрученной пары проводов, что обеспечивает дополнительную защиту от помех и электромагнитных воздействий. FTP идеально подходит для прокладки кабеля в условиях, когда существует большая вероятность воздействия внешних помех, например, рядом с электростанциями или вокруг электронной аппаратуры. Однако, FTP более сложен в установке и стоимость его может быть выше, чем у UTP.

При выборе между UTP и FTP рекомендуется определить конкретные требования кабеля и условия эксплуатации. Если сеть будет использоваться в домашних условиях или офисе с небольшой длиной кабеля, UTP может быть оптимальным выбором благодаря доступности и простоте установки. Если же сеть будет эксплуатироваться в условиях с большой вероятностью помех или вещания, FTP может обеспечить более надежную связь.

В итоге, при выборе между UTP и FTP, необходимо учитывать конкретные требования и условия эксплуатации. Проанализировав преимущества каждого типа кабеля и их соответствие требованиям, можно сделать подходящий выбор, обеспечивая надежную и стабильную связь в сети.

Общая стоимость использования

При выборе между FTP (витая пара) и UTP (неэкранированная витая пара) необходимо учитывать общую стоимость использования. Общая стоимость использования включает в себя не только стоимость приобретения и установки кабелей, но и расходы на обслуживание и замену.

1. Стоимость приобретения и установки:

FTP кабели, защищенные от электромагнитных помех, обычно дороже UTP кабелей. Однако, в некоторых случаях защита от помех может быть критически важна, и стоимость защищенных кабелей может быть оправдана.

2. Расходы на обслуживание:

FTP кабели определенных стандартов могут требовать дополнительного обслуживания для поддержания эффективности. Например, экранированные кабели могут требовать регулярной проверки и обслуживания экрана для предотвращения потенциальных проблем с сигналом. Такие расходы следует учесть при выборе типа кабеля.

3. Расходы на замену:

Срок службы FTP кабелей, особенно экранированных, может быть дольше, чем у UTP кабелей. Это связано с тем, что экранирование защищает кабель от повреждений и воздействия внешних факторов. Тем не менее, в случае необходимости замены, стоимость экранированных кабелей может быть выше, чем у обычных UTP кабелей.

Вывод:

При выборе между FTP и UTP кабелями необходимо учитывать общую стоимость использования, включая стоимость приобретения и установки, расходы на обслуживание и замену. В каждом конкретном случае необходимо оценить значимость защиты от помех и возможные риски повреждений кабеля, чтобы определить наиболее подходящий тип кабеля.
