В чем разница между кабелем UTP и FTP, какая витая пара лучше и сравнение

Виды кабелей для интернета

В перечне основных видов сетевых кабелей:

• коаксиальный;
• оптоволоконный;
• витая пара.

Конструкция провода коаксиального включает проводник с плотным изоляционным покрытием, оплетку из меди либо алюминия, внешний изолирующий слой. Помимо подключения к сети, интернет-продукция применяется для перевода сигналов от антенн и телевизионных спутников для построения скоростных цифровых сетей (кабельное ТВ).

Отличается конфигурация разъёмов провода:

• BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
• BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
• BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
• BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.

Для создания локальных линий используется сетевой кабель витая пара. Продукция включает попарно перекрученные медные проводники с изолирующим слоем. Стандартный провод состоит из 4 (8 проводников) либо из 2 пар (4 жилы). Между приборами, объединенными с помощью кабеля, должно быть по нормативам не более 100 м. Провод выпускается стандартный либо с защитой. Для работы с кабелем используется разъем типа 8P8C.

До того как выбрать кабель для интернета витая пара, необходимо определить подвид по характеристикам внешнего слоя (толщина, наличие армирования, состав). Провод UTP с пластиковым внешним слоем не защищен, выпускается без заземления. Изделия F/UTP, STP, S/FTP производятся с экранированием.

Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:

• серый (применяется во внутренних пространствах зданий);
• черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
• оранжевый оттенок используется для обозначения негорючих полимерных соединений.

Кабель оптоволоконный является усовершенствованным проводом для построения сетевых линий. Изделие состоит из пластичных стеклопластиковых световодов с защитой из пластика. Кабельная продукция отличается высокой скоростью перевода информации, устойчива к помехам на линии. Провод может соединять системы на больших расстояниях. Изделия подразделяются на одно- и многомодовые.

В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.

Медные проводники в Ethernet-кабеле выпускаются:

• цельными;
• скрученными.

Цельные проводники прочные, надежные, долговечные, однако менее пластичные. Продукция предназначена для стационарных систем в помещениях либо укладки небольшой протяженности на внешних конструкциях.

Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.

Конструкционные особенности

Своё название этот провод получил как раз из-за особенностей конструкции. Несколько медных жил изолируются друг от друга благодаря специальному методу скручивания. Таким образом, получается своеобразная пара.

В качестве примера можно рассмотреть вариант из двух жил, которые соединены вместе. В большинстве случаев такой вариант используют для получения доступа к интернету. В этом варианте одна жила будет передавать данные, а вторая служить в качестве приёмщика сигнала.

В настоящие дни часто используется оптоволокно, которое состоит из множества пар. Это очень удобный способ передачи данных для домашнего интернета. Используя такой тип провода, можно сэкономить, если подключить одно устройство на несколько абонентов. Такая экономия не понесёт ухудшение качества, хотя некоторые пользователи и считают, что скорость передачи данных на таком оборудовании снижается — это лишь доводы, не подтвержденные фактами.

Важно! Каждая витая пара состоит из одного проводника, а также внешней оболочки — для дополнительной защиты. Можно также дополнительно приобрести разные конструктивные дополнения, например, специальное экранирование, что защитит провод от солнца и других внешних воздействий.

FTP кабель: преимущества и особенности

FTP кабель (Foiled Twisted Pair) — это разновидность витой пары, в которой на каждую пару проводников надевается металлический экранирующий фольгирующий экран, а затем они обертываются общей экранной фольгой или проволокой. Такая конструкция обеспечивает преимущества и особенности, которые отличают FTP кабель от других типов кабелей.

Основные преимущества FTP кабеля:

Электромагнитная совместимость: Благодаря наличию экрана и металлической оболочки, FTP кабель лучше защищен от внешних электромагнитных помех

Это особенно важно в условиях наличия других электронных устройств и сетей.

Защита от перекрестных помех: Экранирующий фольгирующий экран и общая экранная фольга или проволока позволяют снизить влияние помех, создаваемых соседними проводами и электромагнитными источниками, на передаваемые сигналы.

Большая дальность передачи: За счет улучшенной защиты от помех и эффективности передачи сигнала, FTP кабель может обеспечивать большую дальность передачи данных по сравнению с другими типами кабелей.

Улучшенная безопасность: Металлический экран FTP кабеля обеспечивает дополнительную защиту от несанкционированного доступа, подслушивания и помех, что особенно важно в критических сетевых инфраструктурах.. Особенности FTP кабеля:

Особенности FTP кабеля:

• Снижение слабых сигналов: Использование экранирования может приводить к снижению слабых сигналов, поэтому FTP кабель рекомендуется для прокладки на сравнительно небольших расстояниях.
• Больший диаметр: За счет наличия экранов и дополнительных слоев, FTP кабель обычно имеет больший диаметр по сравнению с UTP кабелем, что может затруднить прокладку в узких каналах или системах с ограниченным пространством.
• Более высокая стоимость: В связи с добавленной степенью защиты, FTP кабель может быть более дорогим в сравнении с другими типами кабелей.

В зависимости от конкретных требований и условий прокладки сети, выбор между UTP и FTP кабелем может быть определенным. В случае, если требуется более высокий уровень защиты от помех и улучшенная электромагнитная совместимость, FTP кабель может быть предпочтительным выбором.

Отличие витой пары UTP и FTP

Витая пара – лучшее соотношение цены к качеству среди современных сетевых кабелей. По этой причине при создании любой сети, рабочей или домашней, чаще всего останавливают выбор именно на витой паре. Однако, витая пара тоже может быть разной. Любой магазин сетевой электроники предлагает покупателю несколько видов витой пары, отличающихся как ценой, так и маркировкой. В то же время нередко консультанты тех же магазинов утверждают, что все виды витой пары взаимозаменяемы. Так, в магазине покупателю могут предложить кабель UTP, если FTP – нет в наличие, и наоборот. Действительно ли витая пара UTP и FTP – идентичны? А если есть разница, то можно ли ей пренебречь?Конструкция:UTP или unshielded twisted pair– не имеет защитного экрана.FTP или foiled twisted pair– общий для всех витых пар защитный экран из алюминиевой фольги.

Подавляющее большинство телефонных и компьютерных сетей построены с помощью этих кабелей.FTPкабели, по понятной причине, часто называют фольгированными. Не следует их путать с STP (shielded twisted pair). В этих кабелях с помощью экрана из фольги защищена каждая пара.Конструкция фольгированного кабеля почти идентична UTP. Различия очевидны – фольгированный экран и дренажный проводник. В UTP кабеле нет проводников по причине ненадобности. Дополнительные материалы в кабелях FTP обычно сказываются на объеме и гибкости, что особенно заметно если защитный экран имеет значительную толщину.

Вердикт:

Какой кабель лучше – FTP или UTP? Однозначного мнения на этот счет нет даже у передовых специалистов. Так, в Соединенных Штатах наибольшей популярностью пользуются UTP кабели – подавляющее большинство компьютерных сетей созданы на основе неэкранированной витой пары, utp 4cca. Во Франции компании и частные лица отдают предпочтение фольгированной витой паре – FTP. Не стоит забывать и о том, что помимо FTP и UTP есть множество других разновидностей витой. Например, в Германии куда большее распространение, чем UTP и FTP, получили более дорогие кабели S/FTP (с индивидуальным экраном для каждой пары и общим для всего кабеля).Кабели FTP отличаются от UTP наличием экрана из фольги и дренажного проводника, что обеспечивает ей повышенную устойчивость к помехам. По этой причине FTP – оптимальное решение для домашних сетей. В промышленных условиях, напротив, предпочтительнее будет кабель UTP.

Как выбрать правильный тип кабеля для вашей сети?

Правильный выбор кабеля является одним из ключевых факторов для эффективной работы сети. Неправильно выбранный кабель может привести к проблемам с передачей данных, высокой степени помех и низкой скорости соединения. Для того чтобы выбрать правильный тип кабеля для вашей сети, рекомендуется учитывать следующие факторы:

Тип сети: Определите, какой тип сети вы планируете установить — Ethernet, Token Ring или FDDI. Каждый из этих типов сети требует различного типа кабеля для оптимальной работы.

Скорость передачи данных: Определите, какая скорость передачи данных вам необходима. В зависимости от скорости, вы можете выбрать кабель с подходящими характеристиками.

Расстояние: Определите, на каком расстоянии будут находиться сетевые устройства. В случае больших расстояний требуется кабель с улучшенными характеристиками шумоподавления и устойчивости к потере сигнала.

Бюджет: Учитывайте бюджет, выделенный на кабель

Некоторые типы кабелей могут быть дороже других, поэтому важно выбирать тот, который сочетает в себе хорошее качество и доступную цену.

После определения этих факторов можно приступить к выбору конкретного типа кабеля. Наиболее распространенными типами кабелей для проводных сетей являются:

1. Витая пара (UTP): Этот тип кабеля наиболее распространен и используется в большинстве домашних и офисных сетей. UTP кабель доступен в различных категориях, таких как Cat 5e, Cat 6 и Cat 6a, которые поддерживают разные скорости передачи данных.
2. Экранированный кабель (FTP): FTP кабель имеет дополнительную защиту от электромагнитных помех и шума. Он часто используется в промышленных сетях или в местах с высоким уровнем помех.
3. Коаксиальный кабель: Коаксиальный кабель обеспечивает высокую скорость передачи данных и используется в кабельном телевидении и сетях с высокой загруженностью.
4. Оптический кабель: Оптический кабель использует свет для передачи данных и является самым быстрым и надежным типом кабеля. Он широко используется в специализированных сетях, таких как сети связи и вычислительные центры.

Тип кабеля	Преимущества	Недостатки
Витая пара (UTP)	Доступная цена Хорошая производительность в большинстве сетей Легкость установки и обслуживания	Меньшая защита от шума и помех Ограниченные расстояния передачи
Экранированный кабель (FTP)	Высокая степень защиты от помех и шума Подходит для промышленных сетей	Более дорогой по сравнению с UTP Более сложная установка и обслуживание
Коаксиальный кабель	Высокая скорость передачи данных Подходит для сетей с высокой загруженностью	Более сложная установка и обслуживание Дорогой
Оптический кабель	Очень высокая скорость передачи данных Защита от электромагнитных помех Большие расстояния передачи	Дорогой Более сложная установка и обслуживание

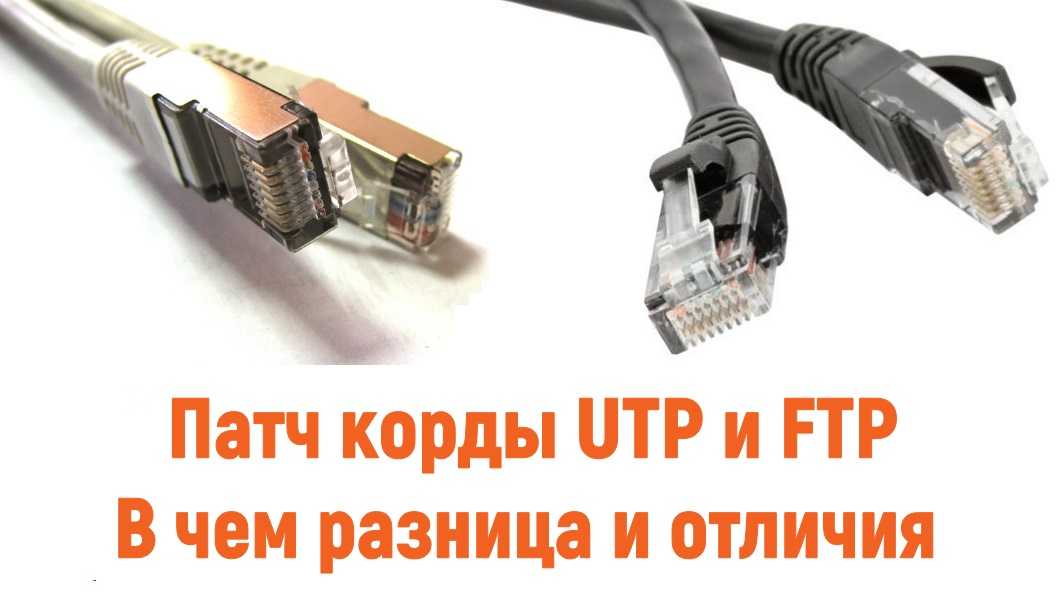

Что лучше – UTP или FTP | Важные отличия

UTP и FTP – виды патч-корда, сетевого кабеля «витая пара», предназначенного для прокладывания локальной сети между компьютерами, серверами и коммутационным оборудованием. Различаются они в первую очередь конструкцией.

UTP (Unshielded Twisted Pair) – неэкранированный. Обычно состоит из восьми жил, объединённых в четыре витые пары. Каждая жила покрыта ПВХ-изоляцией и все они упакованы в оболочку-кембрик из ПВХ;

FTP (Foiled Twisted Pair) – экранированный. Между токоведущими жилами – обычно восемью, объединёнными в четыре витые пары – и оболочкой находится экран из алюминиевой фольги. Он предназначен для защиты от электромагнитных помех.

На первый взгляд FTP лучше UTP. Но не всё так просто. Разберёмся, какой провод лучше использовать в разных ситуациях.

Что выбрать – FTP или UTP?

Все экранированные кабели, и FTP – не исключение, нуждаются в обязательном заземлении экрана. Причём он должен подключаться к «земле» как минимум в двух точках – в начале линии и её конце.

В противном случае помех будет ещё больше, чем обычно. Незазёмленный или неправильно заземлённый экран выступает в качестве антенны, которая улавливает внешние электромагнитные поля. Как следствие, передача данных по такому кабелю может происходит с периодической потерей сигнала или появлением искажений.

Заземление на сетевых кабелях может выполняться двумя способами. Первый вариант – припаивание обоих концов экрана к общей шине заземления. Он не слишком правилен с точки зрения электрики, но приемлемый. Второй – использование коммутационного оборудования (серверов, сетевых карт, роутеров и маршрутизаторов) с поддержкой заземления портов. Именно этот вариант наиболее правилен. Тем не менее, такая техника отличается достаточно высокой стоимостью, да и разъёмы RJ-45 стоит использовать соответствующие, в металлическом корпусе, который и будет использоваться для подключения «земли».

В итоге сфера применения FTP-кабелей ограничена высокопрофессиональными сетями, где требуется максимальная защита передаваемого сигнала – и на это не жалеется ни денег, ни технических ресурсов. Кроме того, его стоит прокладывать на улицах, в том числе при открытом протягивании, но – опять же – с правильным подключением к «земле». Для домашнего или обычного офисного использования такой Ethernet-интерфейс будет излишним при правильном подключении и даже вредным при неправильном.

Для дома и офиса лучше выбрать обычный UTP. Он и дешевле, и проще в прокладке, и достаточно защищён от вредоносных внешних электромагнитных полей. Конечно, около холодильника или микроволновки лучше его не протягивать, но в целом качество передачи сигнала находится на достаточном уровне.

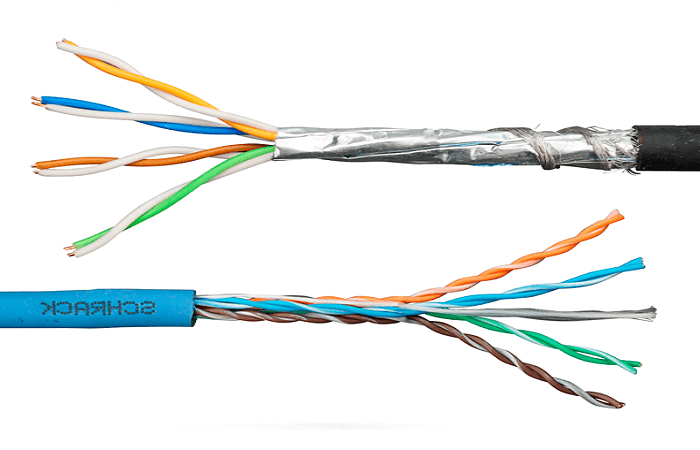

Отличие витой пары UTP от FTP

Витая пара (от англ. twisted pair ) — кабель, состоящий из одной или нескольких пар отдельных медных проводников, скрученных между собой и покрытый пластиковой оболочкой.

Всем известны аббревиатуры кабеля UTP и FTP, но не все знают в чем разница, какую витую пару использовать и какая лучше.

• Витая пара UTP (UnshieldedTwistedPair) — неэкранированная витая пара. Кабель состоящий и разного количества витых пар, жилы которых покрыты ПВХ изоляцией и имеющие общую оболочку из поливинилхлорида.
• Витая пара FTP (FoiledTwistedPair) — экранированная витая пара. Аналогично кабелю UTP, кабель FTP имеет такое же строение, за исключением наличия общего экрана из алюминиевой фольги. Экранированная витая пара защищена общим экраном от внешних электромагнитных излучений.

На первый взгляд видно, что кабель FTP лучше защищает от помех, но это не так. Важным условием применения витой пары FTP является использование соответствующего оборудования. При прокладке данного кабеля необходимо оборудование, на котором есть заземление для экрана для устранения помех. Без использования оборудования экран будет работать как антена, принимающая помехи.

Таким образом, внутри помещения от сервера к серверу, лучше применять кабель FTP, в остальных случаях кабель UTP.

В чем разница между кабелем UTP и FTP, какая витая пара лучше и сравнение

UTP и FTP – кабели, они же патч-корды или расходники, предназначенные для формирования локальной сети. Они передают электрические сигналы через медные нити, востребованы как при монтаже кабельных систем, так и в бытовых целях. В магазинах зачастую продавцы-консультанты не находят разницы между UTP и FTP, если в наличии нет одного кабеля, с уверенностью предлагают другой. В действительности изделия различаются, и главное различие заключается в конструкции.

Что такое UTP или FTP?

Unshielded Twisted Pair (UTP) – витая пара, основанная на многожильных проводящих элементах, не имеющая экранированного покрытия, закрытая разъемом RJ-45 с начала и конца. Конструкция литая, проводники закручены меж собой попарно, от наружных помех не защищены.

Foiled Twisted Pair (FTP) – сетевой кабель, основанный на 4-х парах проводящих элементов, оснащенный защитным покрытием из фольги от помех между внешней оболочкой и медными жилами, но не имеющий экранирующего покрытия самих пар. Конструкция тоже литая.

FTP носит второе название – фольгированный кабель. Есть также кабели, у которых защищена каждая пара проводников, такие изделия называют экранированными.

По описанию кажется, что FTP лучше UTP. Но это спорный вопрос. Все зависит от условий использования расходников.

Главные отличия

Если предусмотреть одинаковые условия эксплуатации, то в теории FTP менее восприимчив к помехам, создаваемым проложенными поблизости кабелями и включенными электроприборами. На практике это актуально лишь в случае, когда компьютер правильно заземлен.

Главное, чем FTP отличается от UTP, – наличие фольги из алюминия, дополненного полиэтиленом. Защитная пленка находится алюминием внутрь, к ней прилегает с той же стороны проводник, выполняющий дренажную функцию, то есть помогающий экрану заземлиться. UTP, не имея фольги и проводника, обычно выглядит менее объемным, он легче в плане сгибания.

Категории кабеля витая пара (скорость передачи данных).

В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. То бишь, чем выше категория, тем больше пропускаемый частотный диапазон в следствии увеличения витков каждой витой пары. Категории витой пары описывается в международных и отечественных стандартах.

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

• CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
• CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годится для построения современных сетей.
• CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
• CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
• CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
• CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
• CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с протяженностью не более 55 метров.
• CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
• CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
• CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

На просторах интернет мне попалось хорошее видео по теме, предлагаю вам его посмотреть.

Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам. Дренажный провод кабеля должен быть соединен с экраном разъема.

Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети. Пока!

Стандарты, сертификация

Стандарты разделяют на два вида. Первый — это Ethernet, который указывает на скорость передачи информации, а также состояние передачи и тому подобное.

Второй тип — сети, структурированные кабелем. Эти показатели указывают на возможность укладки кабеля, типы соединительных материалов.

Из этого следует вывод, что при создании витой пары производитель руководствуется следующими нюансами: какой тип интернета будет обслуживать конкретный провод, и какие кабельные системы можно использовать для прокладки и подключения к щитку.

На данный момент используют 3 основных стандарта для витой пары:

• Американский — EIA/TIA.
• Международный — ISO/IEC.
• Европейский — CENELEC.

Используя правильный стандарт при выборе провода, можно достигнуть максимальной работоспособности от созданной системы на протяжении минимум 10 лет.

UTP кабель: что это такое и как он работает?

Принцип работы UTP кабеля основан на использовании двух витых пар проводов. Один провод в паре используется для передачи сигнала, а другой — для приема сигнала. Провода в паре тщательно переплетены, чтобы уменьшить помехи от внешних источников. Каждая витая пара обладает своими характеристиками, например, количество витков на дюйм, что влияет на качество передачи данных и скорость передачи.

Для соединения UTP кабеля с устройствами используются разъемы RJ-45. Эти разъемы имеют восемь контактов, которые соответствуют восьми проводам в кабеле. Они обеспечивают надежное соединение и позволяют передавать данные на высокой скорости.

UTP кабель имеет несколько типов категорий, таких как CAT5, CAT5e, CAT6, CAT6a и другие. Каждая категория имеет свою спецификацию и предназначена для определенных типов сетей и требований к передаче данных. Выбор подходящей категории UTP кабеля зависит от требований и бюджета вашего проекта.

Преимущества использования UTP кабеля включают простоту монтажа, низкую стоимость и хорошую защиту от помех. Кабель не нуждается в дополнительных защитных мероприятиях, так как использует витую пару для минимизации воздействия внешних электромагнитных полей.

Однако есть и недостатки UTP кабеля. В отличие от FTP (Foiled Twisted Pair) кабеля, UTP кабель не имеет защиты от электромагнитных помех и может быть подвержен переизлучению сигналов. Это может привести к снижению качества и скорости передачи данных.

В целом, UTP кабель является широко используемым типом проводного соединения в сетях передачи данных. Он обладает хорошей производительностью, надежностью и доступностью, что делает его привлекательным выбором для большинства сетевых приложений.

Преимущества	Недостатки
Простота монтажа	Отсутствие защиты от электромагнитных помех
Низкая стоимость	Возможность переизлучения сигналов
Хорошая защита от помех

Сравнение оптоволокна и витой пары

Ethernet-кабель, который повсеместно используется для разведения проводной локальной сети состоит из медных проводков. Полностью перейти на оптоволокно провайдеры перейти не могут – по сравнению с LAN-кабелем, оптоволоконный боится изгибов. Поэтому обычный медный патч-корд до сих пор успешно применяется в сетевой инфраструктуре (особенно в домашних и офисных решениях).

Но, а что касается характеристик самого кабеля вот наглядная таблица.

Характеристики	Оптический кабель	Витая пара (медь)
Достижимая скорость связи (теория, без помех), Гбит/с	OS1 – 40 OS2 – 100 OM3/OM4 – 100	Cat 5e – До 1 Cat 6/7 – До 10
Длинна линии без повторителей (теория), км	OS1 – 100 OS2 – 40 OM3 – 0,3 OM4 – 0,125	Любой кабель до 0,1
Физические свойства	Хрупкий (боится изгибов), тонкий	Гибкий (можно делать изгиб в углах), толстый
Оборудование (совместимость)	Нужны специальные адаптеры (PON-порт)	Работает с любым оборудованием, где есть LAN-порт
Обслуживание	Нужна подготовка и спецоборудование	Можно обслуживать в «домашних условиях»
Цена	Кусается	Терпимая

Что касается внешних воздействий, то подключенное оптоволокно не боится:

• Силовых наводок;
• Огня;
• Влаги;
• Температурных перепадов;
• Кислотной и щелочной среды;
• «Прослушивания линии» из-за игнорирования индукционных воздействий.

FTP кабель или UTP кабель — что лучше?

FTP (Foil Twisted Pair) и UTP (Unshielded Twisted Pair) кабели являются наиболее распространенными типами кабелей, используемых для передачи данных в компьютерных сетях. Оба типа кабелей имеют свои преимущества и недостатки, которые следует учитывать при выборе между ними.

FTP кабель

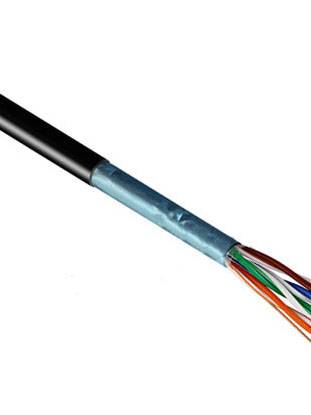

FTP кабель отличается тем, что внутри него имеется фольгированная экранная оболочка. Эта оболочка служит для защиты от внешних электромагнитных помех, что позволяет снизить уровень шума и искажений сигнала. FTP кабель обеспечивает более надежную передачу данных и подходит для использования в помещениях с высоким уровнем электромагнитных помех.

Однако, из-за присутствия экранной оболочки, FTP кабель менее гибкий и более трудно монтируется. Также он более дорогой по сравнению с UTP кабелем.

UTP кабель

Однако, из-за отсутствия экранной оболочки, UTP кабель является более подверженным внешним электромагнитным помехам. Это может привести к потере качества передачи данных при работе в помещениях с высокими уровнями шума.

Какой кабель выбрать?

При выборе между FTP и UTP кабелем следует учитывать конкретные условия эксплуатации. Если сеть будет установлена в помещении с высоким уровнем электромагнитных помех, то рекомендуется использовать FTP кабель для обеспечения более надежной передачи данных. Если условия эксплуатации сети не требуют дополнительной защиты от помех, то можно выбрать UTP кабель, который обеспечит достаточно надежную передачу сигнала при более низкой стоимости.

В итоге, выбор между FTP и UTP кабелем зависит от требований и условий эксплуатации конкретной сети

Оба типа кабелей имеют свои достоинства и недостатки, поэтому важно учитывать конкретные нужды и ограничения, чтобы сделать правильный выбор

Конструкция кабеля и сечение жил

Кабеля 5е и 6 состоят из четырех витых пар (8 скрученных проводников) и тонкой нити между ними.

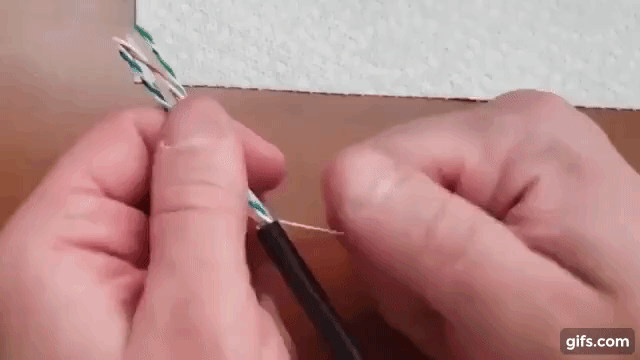

Нить (правильное название Ripcord) служит во-первых, для механического армирования кабеля, чтобы растягивающие усилия не прилагались к проводникам.

Во-вторых, для облегченного снятия внешней изоляции. Если за нее хорошенько потянуть, то оболочка кабеля легко разрежется без риска повреждения изоляции внутренних жил.

Сечение жил у 5е и 6 разные (отсюда и разная производительность).

Так уж повелось, что данный размер нормируется американским стандартом AWG (American Wire Gauge).

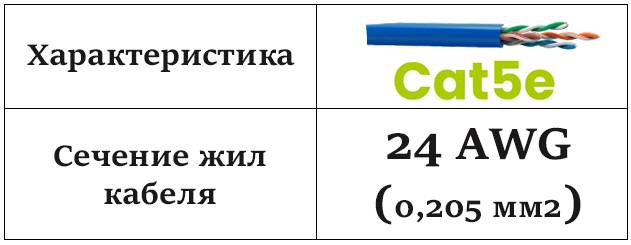

Для слаботочного кабеля 5е он составляет 24AWG.

Что в переводе на привычные нам миллиметры равняется диаметру в 0,511мм или соответствует сечению 0,205мм2.

Кабель шестой категории имеет чуть больший диаметр – 23AWG или 0,573мм (сечение 0,258мм2).

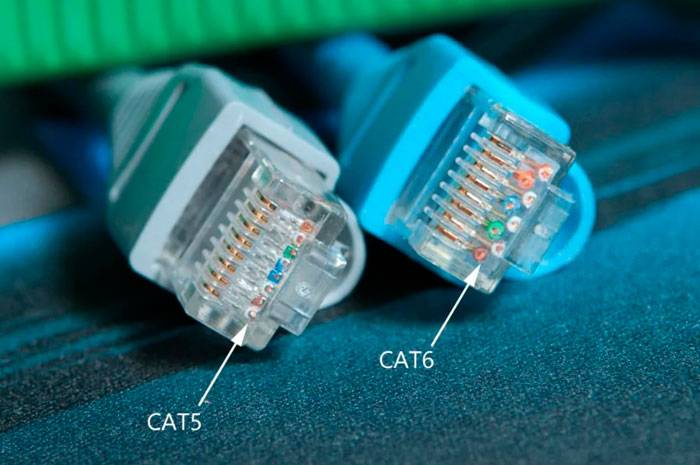

Из-за большей толщины обычные джеки RJ45 на 6-ку не подойдут. Ищите специально предназначенные для этой категории.

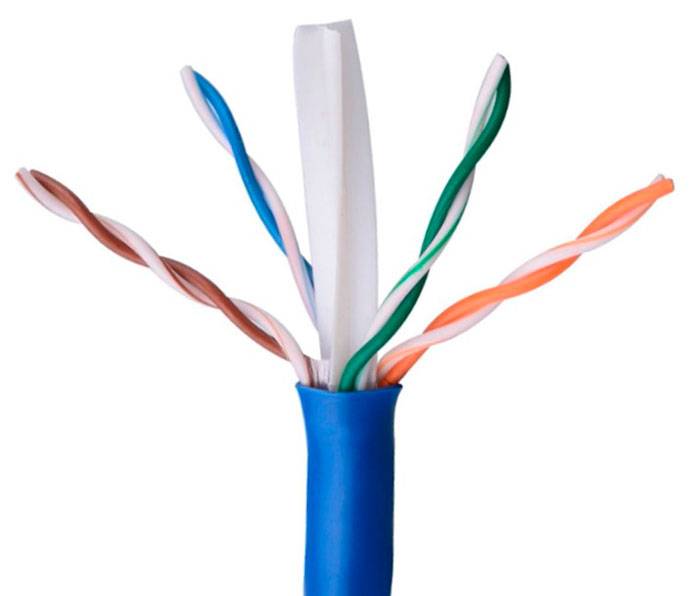

Помимо жил и нити, внутри оболочки “шестерки” запрятан продольный сепаратор.

Он разделяет и экранирует витые пары, уменьшая емкость между ними. Тем самым снижаются перекрестные наводки от передающих пар на принимающие.

Что такое витая пара?

Это кабель, используемый для передачи сигнала, в основе которого лежит несколько пар скрученных между собой проводов. Отсюда и такое название. Каждая пара предназначена для одного сигнала: передаваемого или принимаемого. Скрутка «внутренностей» кабеля производится с целью защиты от помех. Также же существуют и другие методы защиты, которые в самых бюджетных продуктах не встречаются.

Данный тип кабелей используется не только для передачи цифрового Ethernet-сигнала. Он также встречается в аналоговых телефонных сетях, но их мы касаться не будем — поговорим лучше про LAN-кабели.

Типы кабелей

От типа кабеля зависит максимальное расстояние, на которое сможет уверенно передаваться сигнал, а также уровень защиты и пропускная способность. В настоящие время кабели 1-4 категории практически не встречаются в продаже. Это устаревшие форматы, которые не соответствуют требованиям современного сетевого оборудования.

Самый распространенный тип — 5е. Это слегка улучшенная версия 5 категории. В основе такого кабеля лежат двух- или четырехпарные провода. Максимальная пропускная способность составляет 1000 Мбит/с. Дистанция, на которой сигнал не будет ухудшаться — 100 метров. Благодаря этим характеристикам данный кабель подойдет для большинства пользователей. Однако, если вы планируете пользоваться «гигабитным» интернетом, то придется приобрести кабель более высокой категории.

6 категория подразумевает лучшую пропускную способность (до 10 Гбит/с). Но на максимальной скорости дистанция передачи сигнала снижается до 55 метров без усилителей. При скорости в 1 Гбит/c можно использовать кабель также на расстоянии до 100 метров.

Улучшенные версии 6а, 7 и 7а подразумевают дополнительное экранирование проводов, которое лучше защищает кабель от помех. Пропускная способность при этом остается прежней — 10 Гбит/с. Но увеличивается эффективная дистанция сигнала — до 100 метров.

Число пар

В зависимости от типа кабеля, количество пар проводов внутри будет отличаться. Самый простой 5е имеет всего две пары. Начиная с 6-ой категории, кабели имеют 4 пары проводов. Впрочем, иногда встречаются кабели типа 5е с 4-мя парами. В таком случае 2 пары не задействуются и используются как резервные.

И хоть 2-х парные кабели легче, дешевле и эластичнее своих аналогов, мы рекомендуем использовать только 4-х парные кабели. Во-первых, они имеют большую пропускную способность. 2-х парный кабель обеспечит вас максимум скоростью в 100 Мбит/c. Во-вторых, даже если ваше сетевое оборудование не способно передать скорость больше 100 Мбит/c, вы получите резервную незадействованную пару проводов в 4-х парном кабеле. Она пригодится в случае, когда основная пара повредится. В-третьих, это хороший задел на будущее. Вам не придется заново протягивать кабель, когда захотите получить интернет со скоростью 1-10 Гбит/c.

Тип защиты

Для стабильного соединения нужно не только обеспечить прохождение сигнала, но и защитить его от помех. Для этого часто используют экранирование, его тип можно найти в обозначении кабеля).

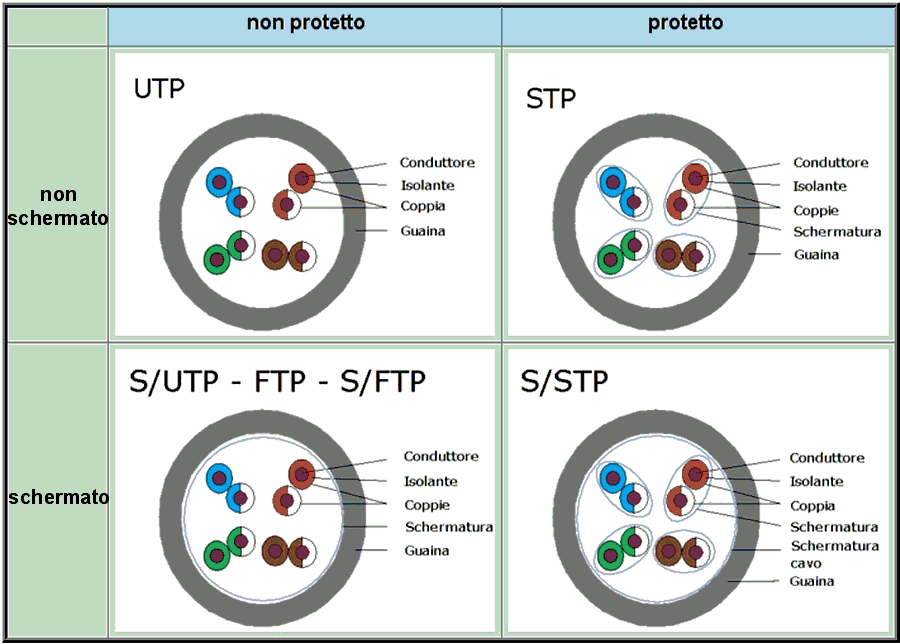

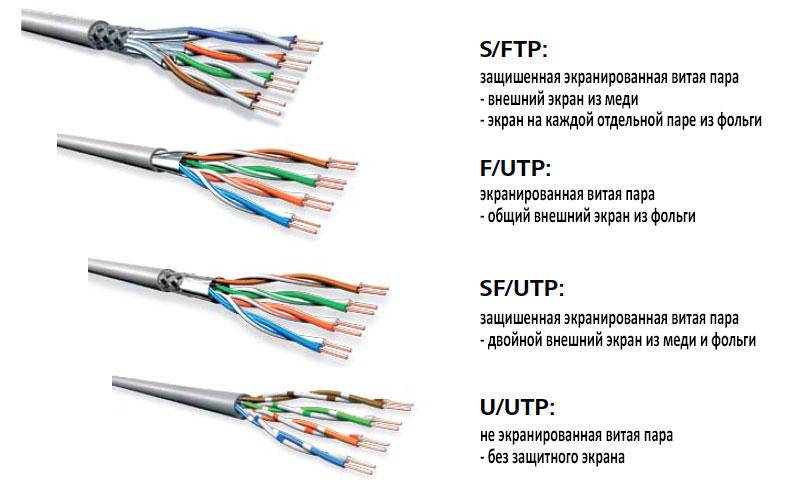

• UTP — не подразумевает наличие экранирования (но это не значит, что такой кабель неработоспособен).
• FTP — самый простой вид экранирования, который представляет собой общую оболочку для всех внутренних проводов.
• SFTP — дополнительная защита в виде сетчатой оболочки поверх экранирования. Благодаря этому кабель меньше подвержен физическим воздействиям и повреждениям.

Наличие экранирования у кабеля не гарантирует дополнительную защиту от помех. Во-первых, кабель должен быть заземлен, то же самое касается и сетевого оборудования. Во-вторых, заземление должно быть качественным. В противном случае тонкий провод заземления будет выступать в качестве антенны, которая притягивает дополнительные помехи. В-третьих, правильно обжать кабель FTP и SFTP гораздо сложнее.

В случае нарушения контактов разъема вы также получите обратный эффект — ухудшение сигнала. Поэтому зачастую экранированные кабели не используют в многоквартирных домах.

Материалы

В качестве материала проводника производители используют медь, омедненный алюминий и омедненную сталь. Если вы выбираете витую пару для использования в домашних условиях, можете вообще не заморачиваться по этому поводу.

В качестве оболочки производитель выбирает ПВХ. Этого тоже вполне достаточно для домашней эксплуатации. Но при использовании кабеля на открытом воздухе, рекомендуется выбирать продукцию со специальной полиэтиленовой оболочкой, которая защищает кабель от разрушения под действием ультрафиолетовых лучей. Если планируется протяжка по воздуху, уточните у продавца наличие несущего троса внутри кабеля, который будет нести основную нагрузку.
