Макс Невелов Технические характеристики

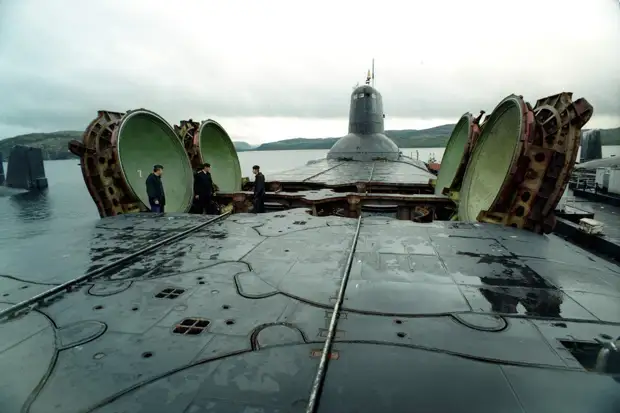

Открытые пусковые шахты
Технические характеристики подводных лодок проекта 941 — самые выдающиеся в мире. Гигантские размеры в сочетании с безопасной схемой компоновки и огневой мощью делают каждый такой крейсер надежным инструментом ядерного сдерживания.
Водо-водяной ядерный реактор мощностью 190 МВт
Ядерная энергетическая установка выполнена по блочному типу. Состоит из двух водо-водяных реакторов на тепловых нейтронах ОК-650. Тепловая мощность каждого — по 190 МВт, общая мощность на валу — 2х50000 л. с.
Турбина
Подводная лодка «Акула» имеет две паротурбинных установки. Каждая находится в кормовых отсеках основных корпусов, что повысило выживаемость подлодки. За счет двухкаскадной резинокордной амортизации и блочной компоновки обеспечивается виброизоляция агрегатов, что снижает общий шум.

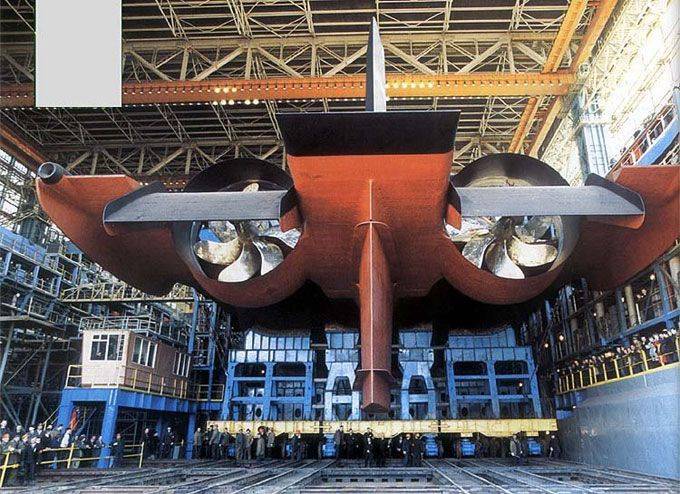

Движитель
«Акула» имеет два низкооборотных семилопастных гребных винта с фиксированным шагом. Для снижения производимого шума винты находятся в кольцевых обтекателях (фенестронах).
Резервные средства движения
К резервным средствам движения подводных лодок проекта 941 относят два дизельных генератора АСДГ-800 по 800 кВт, два электродвигателя постоянного тока мощностью по 190 кВт и свинцово-кислотную аккумуляторную батарею. Для маневрирования в ограниченном пространстве предусмотрены две подруливающие установки с двигателями по 750 кВт и поворотными гребными винтами. Расположены они в носовой и кормовой части.
Радиоэлектронное оборудование
Проектирование «Акулы» изначально рассчитывалось на службу в полярных условиях
Радиоэлектронное оборудование и вооружение представлено следующими системами:
- информационно-управляющая боевая система «Омнибус»;
- гидроакустический комплекс «Скат-КС», на ТК-208 заменен на «Скат-3»;
- гидроакустическая станция поиска мин МГ-519 «Арфа»;
- эхоледомер МГ-518 «Север»;
- радиолокационный комплекс МРКП-58 «Буран»;
- навигационная система «Симфония»;
- комплекс радиосвязи «Молния-Л1» и система спутниковой связи «Цунами»;
- телевизионный комплекс МТК-100.
Также предусмотрены две всплывающие антенны буйкового типа. Они позволяют принимать сигналы, сообщения и целеуказания на глубине 150 м, а также при нахождении под льдами.
Характеристики скоростей полного хода и водоизмещения
Скоростные характеристики подводных лодок «Акула» имеют следующие показатели:
- надводная скорость — 12 узлов;
- подводная — 25 узлов (46,3 км/ч);
- автономность плавания — до 6 месяцев.
Глубины погружения
Подлодки проекта 941 способны погружаться до 500 м. Рабочая глубина составляет 400 м, радиосвязь обеспечивается на 150 м, запуск баллистических ракет — до 55 м.
Размеры
Размеры подводной лодки проекта 941 имеют следующие значения:
- длина по ватерлинии — 172,8 м;
- ширина корпуса — 23,3 м;
- осадка по ватерлинии — 11,2 м.
Благодаря этим параметрам «Акула» — самая большая подводная лодка в мире, созданная специально для переноса ракет Р-39. Численность экипажа составляет 160 человек, включая 52 офицера.
Вооруженные до зубов лодки типа «Огайо»
Самая тяжеловооруженная субмарина в мире несет 24 баллистических ракетоносителя типа «Трайдент-2». Даже у «Акул» меньше, ведь они несут носители, аналогичные наземным. У «Огайо» они компактные, для подводных лодок.
Вместо них несколько лодок этого класса получили боезапас в 154 крылатые ракеты «Томагавк», которых хватит на целую локальную войну. Впрочем, боеголовок ракет одного «Огайо» хватило бы, чтобы стереть начисто небольшую страну.
Удивительно, но эта махина звучит «всего» на 102 дБ, то есть чуть громче раскатов грома. Для подводного судна это сущие пустяки, которые едва ли распознаваемы при максимальном погружении «Огайо» на 550 метров.
Создаваемая одновременно с «Акулой», «Огайо» оказалась намного перспективнее, дешевле и многофункциональнее. Судя по всему, это единственный подводный ракетоносец, умеющий и ракеты, и торпеды, и боевых пловцов, и глубоководные аппараты запускать.
Ходят упорные слухи, что одна или две лодки этого типа переоборудованы в подводные транспорты для перевозки грузов особо важного назначения. Которые обычным войскам и погранслужбам никогда не найти, не распознать
ТТХ подводной лодки ”Тайфун”
По максимальной подводной скорости лодки разной конструкции отличались не очень сильно и все они были способны передвигаться со скоростью примерно 25 узлов (около 45 км/ч). Зато советский великан мог нести боевое дежурство на протяжении полугода и погружаться на глубину до 400 метров, имея в резерве дополнительные 100 метров.
В носовой части располагались горизонтальные складывающиеся рули, а привод осуществлялся за счет двух семилопастных винтов, каждый из которых оснащался 190-мегаваттным ядерным реактором и турбиной мощностью 50 000 лошадиных сил.

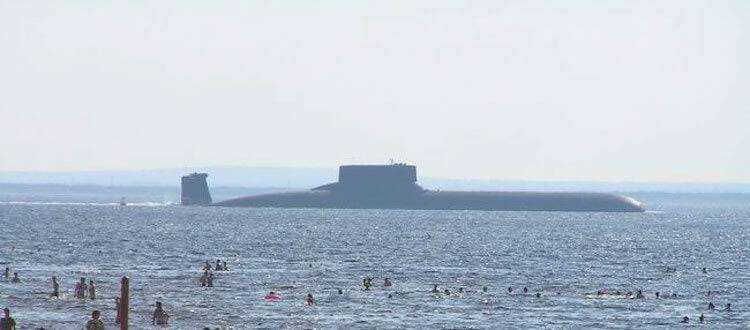

Отдыхаешь себе, а мимо тебя проплывает ЭТО…
Экипаж этого монстра состоял из 160 человек, более трети из которых были офицерами. Условия размещения на борту были очень комфортными, если можно так говорить о подводной лодке. Для офицеров были предусмотрены 2-х и 4-х местные каюты. Для матросов и старшин были предусмотрены маломестные кубрики, в которых были установлены умывальники и телевизоры.
Помимо этого, во все помещения подавался кондиционированный воздух, а в свободное от дежурства время экипаж мог посещать бассейн, спортзал, сауну и даже ”живой” уголок. Не боевая машина, а санаторий. Расскажите в нашем Telegram-чате, что думаете по этому поводу.
Хотя, боевого потенциала лодке тоже хватает. В случае ядерного конфликта ”Тайфун” может одновременно разрядить по противнику ”обойму” из 20 ядерных ракет (Р-39), каждая из которых будет оснащена десятью 200-киллотонными разделяющимися боеголовками. Этого достаточно, чтобы на долгие годы сделать необитаемой территорию, равную по размеру восточному побережью США.
Так устроена АПЛ «Тайфун» изнутри.
А это еще не все. Кроме мощного вооружения, на борту есть более двадцати обычных и реактивных торпед, а еще ПЗРК ”Игла”. Для того, чтобы ”заряжать” лодку, специально был создан корабль ”Александр Бракин”, рассчитанный на перевозку 16 БРПЛ (баллистические ракеты подводных лодок).
На данный момент в строю три атомные подводные лодки ”Тайфун”. Две из них в резерве, а одна используется для испытаний ракетного комплекса ”Булава”. Всего же с 1976 по 1989 со стапелей завода ”Севмаш” было спущено шесть лодок этого типа.
Рождение рекордсмена
В Советском Союзе уже были случаи создания образцов техники – рекордсменов. Это и самый большой в мире транспортный самолет АН-22 «Антей» и первый в мире атомный ледокол «Ленин». В военном плане СССР также доставлял американским военным немало хлопот, создавая превосходную военную технику. Советские межконтинентальные баллистические ракеты последнего поколения наводили ужас за океаном. Не отставал в этом плане и военно-морской флот, поэтому самая большая в мире атомная подводная лодка «Акула» не стала для советской страны неожиданностью.
Советский корабль, построенный в начале 80-х годов XX века, остается и в наши дни непревзойденным достижением конструкторской мысли. По многим техническим параметрам новая атомная субмарина по праву считается самым грандиозным советским военным проектом. Уже только технические измерения корабля потрясают воображение, не говоря о стоимости постройки судна таких масштабов. Длина корабля составляет 173 метра, а ширина корпуса составляет 23 метра. Корпус лодки — это стальная сигара величиной с 9-ти этажное здание. Только осадка лодки составляла 12 метров. Такие размеры соответствовали и огромному водоизмещению. Советский подводный ракетоносец имел водоизмещение линкора времен Второй Мировой войны – 50 тыс. тонн.
По водоизмещению АПЛ «Акула» втрое превосходила своего оппонента- подводную лодку типа «Огайо». Если говорить о названии корабля, то советский вариант имеет народное происхождение. Еще на стапелях лодку стали называть акулой. Это сравнение было настолько удачным, что в последствие прижилось в военных и в политических кругах. Впервые на широкой публике новый атомный ракетный крейсер назвал «Акулой» Генеральный Секретарь ЦК КПСС Л. И. Брежнев.
С задачей разработать проект советского подводного супер-крейсера прекрасно справились конструкторы ЦКБ морской техники «Рубин» — флагмана советской кораблестроительной отрасли. В 1972 году ленинградцами было получено техническое задание на разработку проекта подводной атомной лодки стратегического назначения III поколения. Проектные работы возглавил талантливый советский конструктор С.Н. Ковалев, за плечами которого были уже готовые и успешные проекты. Его детища бороздили моря и океаны, оставаясь надежным щитом Советского государства. С 1973 года, после Решения советского правительства в стенах ЦКБ «Рубин» закипела работа над созданием проекта.

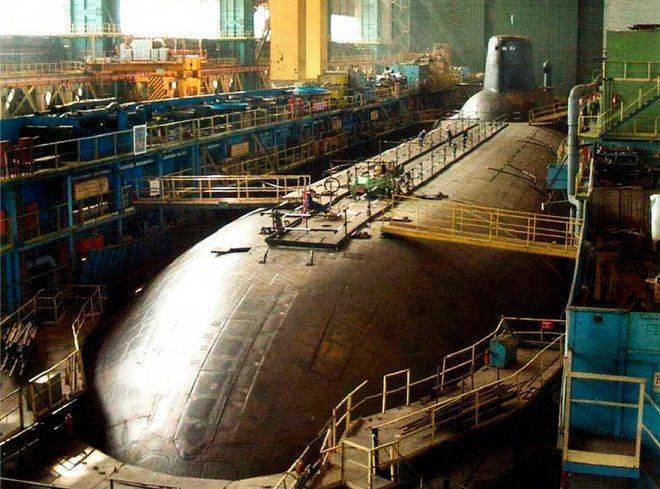

Местом постройки новых судов такого размера стало предприятие «Севмаш». Для постройки новых кораблей на территории верфи были специально возведен новый эллинг громадных размеров. В акватории судостроительного завода для прохода кораблей такого большого водоизмещения были проведены дноуглубительные работы.
Уже через три года на стапелях «Севмаша» была заложена первая головная субмарина проекта 941. Корабль получил заводской индекс ТК-208 (тяжелый крейсер – 208). Всего планировалось построить по данному проекту 7 судов на протяжении последующих 10-15 лет. Следует отметить, что советские конструкторы сумели обогнать своих американских коллег, раньше создав готовый проект нового подводного ракетоносца. Спуск на воду в сентябре 1980 году новой советской субмарины колоссальных размеров стал для американцев настоящим шоком. Первая лодка типа «Огайо» сошла на воду в декабре 1981 года, когда советский ракетоносец вошел в состав действующего флота.
Интересная деталь: из 6 кораблей, построенных по проекту, самый первый оказался долгожителем. Субмарина КТ-208, спущенная на воду в далеком 1981 году продолжает оставаться в строю и сегодня. Теперь это ТПРКСН (тяжелый подводный ракетный крейсер стратегического назначения) «Дмитрий Донской», лодка КТ-208 проекта 941.
Особенности конструкции подводного ракетоносца проекта 941
Для непосвященных, лодка представляет собой огромную стальную сигару китообразной формы
Однако для специалистов особое внимание вызывают не столько размеры корабля, сколько его компоновка. Субмарина имеет двухкорпусную схему. За внешней оболочкой легкого корпуса, изготовленного из стали, находится сдвоенный основной прочный корпус
Другими словами – внутри лодки имеется два отдельных корпуса, расположенных параллельно друг другу по схеме катамаран. Прочные корпуса изготовлены из титанового сплава. Торпедный отсек, центральный пост и кормовой механический отсеки на корабле помещены в закрытые отсеки, капсулы
За внешней оболочкой легкого корпуса, изготовленного из стали, находится сдвоенный основной прочный корпус. Другими словами – внутри лодки имеется два отдельных корпуса, расположенных параллельно друг другу по схеме катамаран. Прочные корпуса изготовлены из титанового сплава. Торпедный отсек, центральный пост и кормовой механический отсеки на корабле помещены в закрытые отсеки, капсулы.
Пространство между двумя прочными корпусами заполнено шахтными пусковыми установками в количестве 20 штук. Боевая рубка смещена к хвостовой части лодки. Вся передняя палуба представляет собой одну большую стартовую площадку. Такое расположение пусковых установок предполагает возможность одновременного пуска всего боезапаса. При этом пуск ракет должен осуществляться с минимальным временным интервалом. Советский ракетоносец способен осуществлять пуски ракет из надводного и из подводного положения. Рабочая глубина погружения для осуществления пуска составляет 55 метров.
Корабль имеет 19 отсеков, каждый из которых имеет сообщение с другими. В легком корпусе носовой части лодки установлены горизонтальные рули. Боевая рубка имеет усиленную конструкцию, специально рассчитанную на экстренное всплытие корабля в условиях наличия сплошного ледового щита на поверхности. Повышенная прочность является основной отличительной особенностью советских ракетоносцев III поколения. Если американские АПЛ типа «Огайо» строились для патрулирования в чистых водах Атлантики и Тихого океана, то советские подводные лодки главным образом действовали в акватории Северного Ледовитого океана, поэтому и конструкция корабля создавалась с запасом прочности, способным преодолевать сопротивление ледового панциря 2-х метровой толщины.
Сердцем атомохода является два ядерных реактора ОК-650ВВ суммарной мощностью 380 МВт. В движение субмарина приводится уже посредством работы двух турбин мощностью 45-50 тыс. л/с каждая. Такой огромный корабль имел и соответствующего размера гребные винты – 5,5 м в диаметре. В качестве резервных двигателей на лодке были установлены два дизель-генератора мощностью 800Вт.
Атомный ракетоносец в надводном положении мог развивать скорость хода 12 узлов. Под водой субмарина водоизмещением уже в 50 тыс. тонн могла двигаться со скоростью 25 узлов. Рабочая глубина погружения составляла 400 м. При этом лодка имела некоторый запас критической глубины погружения, составляющие еще дополнительные 100 м.
Кораблем таких больших размеров и с такими ТТХ управлял экипаж численностью 160 человек. Их этого числа треть приходилась на офицерский состав. Внутренние жилые помещения на подводной лодке были оборудованы всем необходимым для длительного и комфортного проживания. Офицеры и мичманы обитали в 2-х и 4-х местных комфортабельных каютах. Матросский и старшинский состав проживали в специально оборудованных кубриках. Все жилые помещения на лодке обслуживались системой кондиционирования воздуха. Во время длительных походов экипаж корабля, свободный от боевой смены, мог проводить время в спортивном зале, посещать кинотеатр и библиотеку. Следует отметить, автономность корабля превышала все существующие до этого времени нормативы — 180 суток.
Убийца авианосцев проекта 949А «Антей»
Проект 949 стал вершиной и окончанием развития узкоспециализированных подводных лодок, создаваемых для уничтожения самых больших надводных кораблей — авианосцев, охраняемых не только массой судов поддержки, но и большим числом носимой авиации.
Столь сложную задачу инженеры решили превосходно. Расстояние в 3,5 метра между легким и прочным корпусами «Антеев» обеспечивает значительный запас плавучести, до 30 % и даёт защиту от подводных взрывов. Случайная торпеда не выведет лодку из строя.
Лодки этого типа несут по 72 противокорабельных сверхзвуковых ракеты П-800 «Оникс» или 24 П-700 «Гранит». Именно для них спроектирована и гиперзвуковые ракеты «Циркон», ставшие «ужасом океанов», от которого пока не существует защиты.
Даже авианосная группа может перехватить только 1-5 «Ониксов», которые лодки проекта 949 способны запускать залпом, многократно превышающим это число. Что будет с «Цирконами», не нужно даже гадать.
К этому классу относится ещё одна трагедия флота: катастрофе АПЛ К-141 «Курск» сопереживал каждый житель России не только во время показа одноименного фильма.

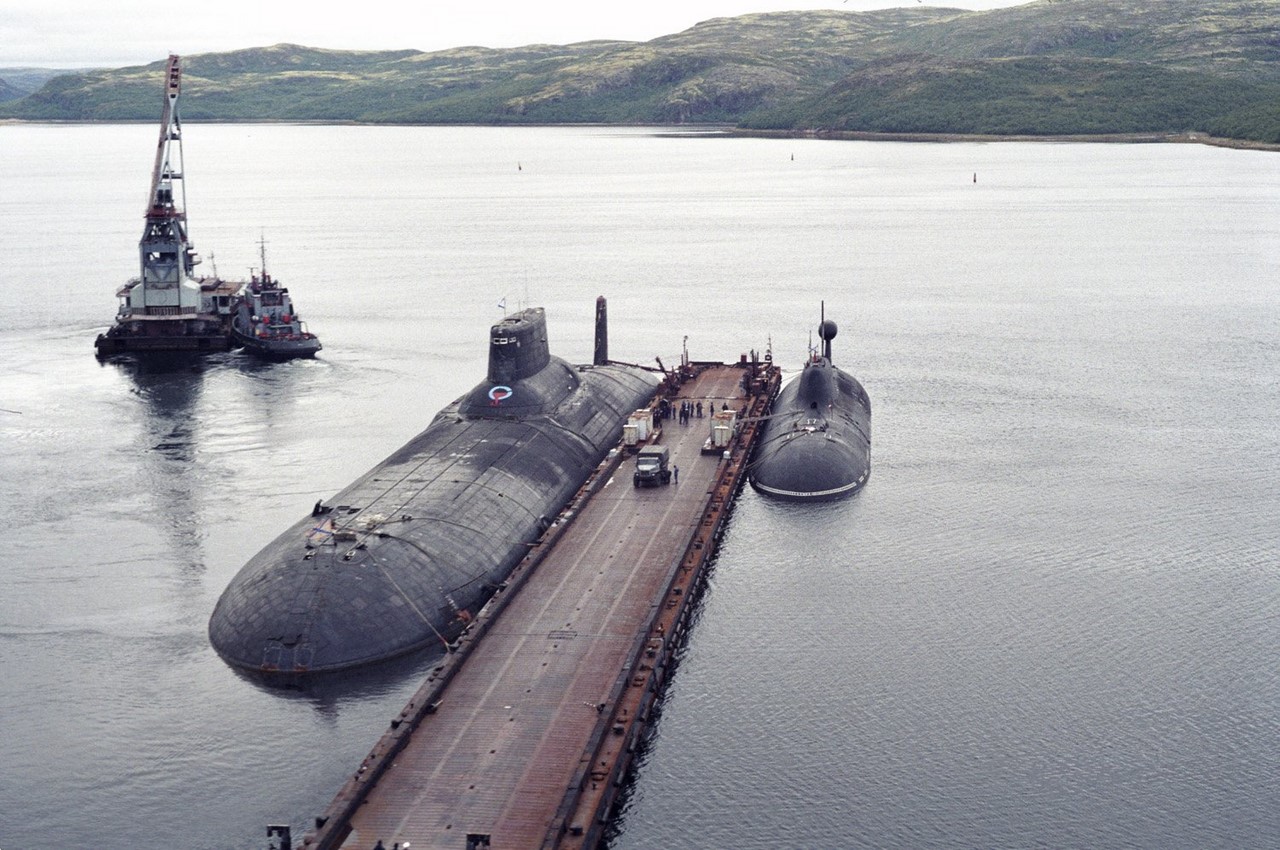

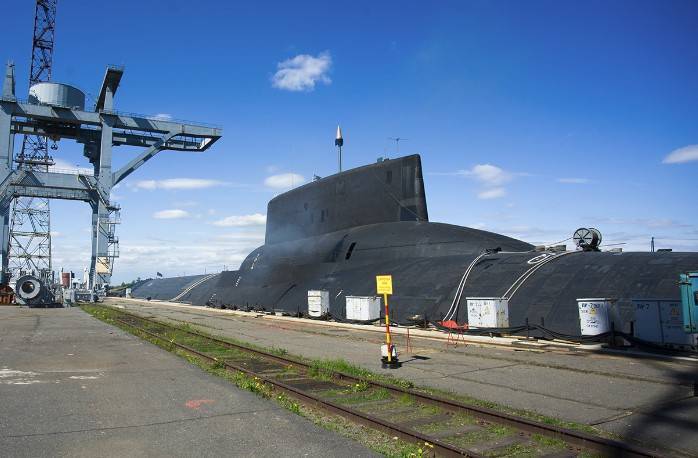

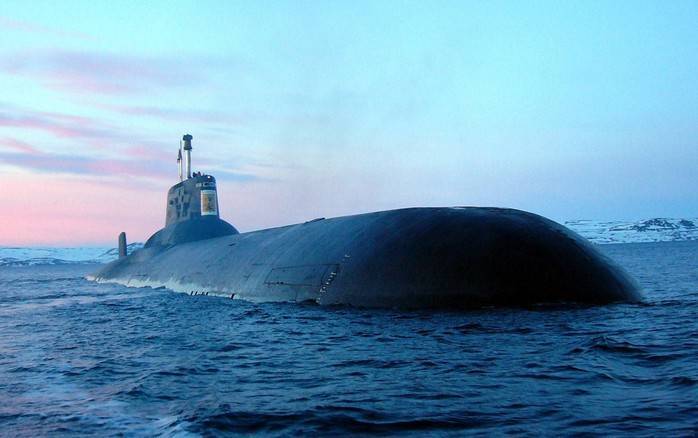

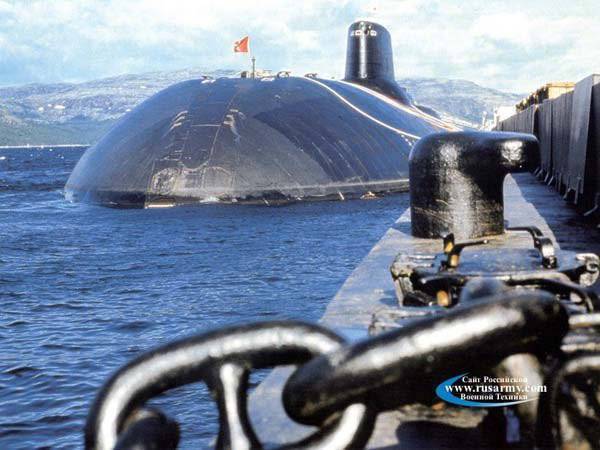

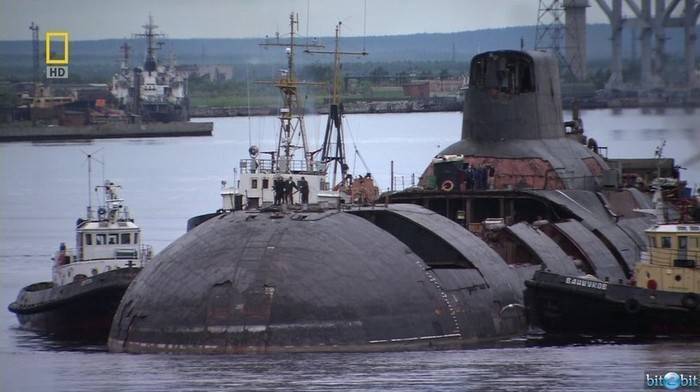

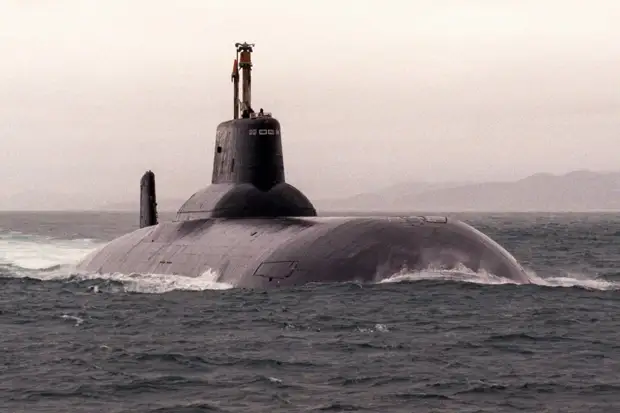

Фото подводных лодок проекта 941 «Акула»

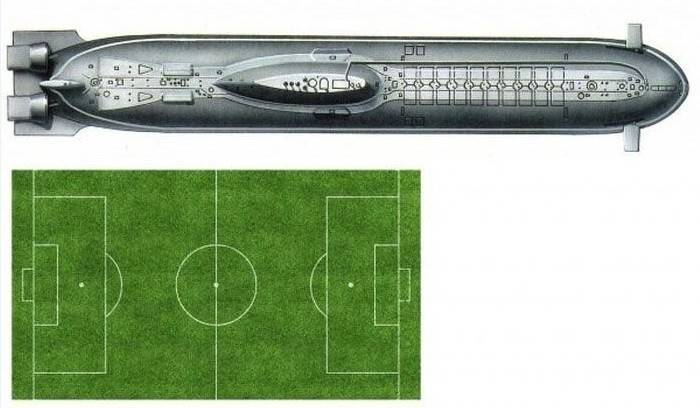

Длинна субмарины проекта 941 «Акула» в сравнении с футбольным полем
ТРПКСН ТК-12 «Симбирск» проекта 941 «Акула». Третья подводная лодка этой серии на утилизации.
ТРПКСН ТК-20 «Северсталь» проекта 941 «Акула». Шестая подлодка из этой серии.

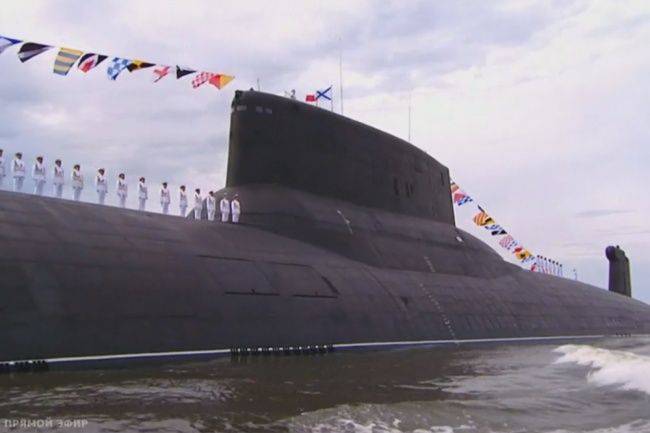

ТРПКСН ТК-208 «Дмитрий Донской» проекта 941 «Акула». Первая подводная лодка из этой серии.

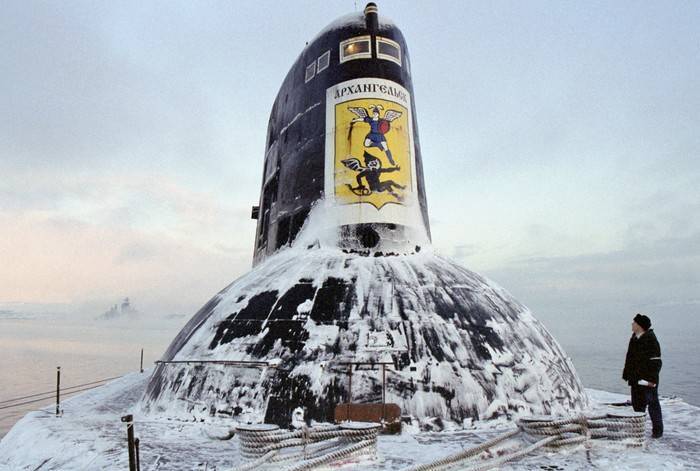

ТК-17 «Архангельск» проекта 941 «Акула». Пятая подводная лодка этой серии.
ТРПКСН ТК-202 пр. 941 «Акула». Второй корабль серии. Июль 1990 г. Арктика 87 гр. с.ш.
ТРПКСН ТК-13 проекта 941 «Акула». Четвертая подводная лодка серии на утилизации
Похожее
Адмирал Кузнецов – тяжёлый авианесущий крейсер (ТАВКР) проекта 1143.5
Японский линкор “Ямато” – самый большой в мире

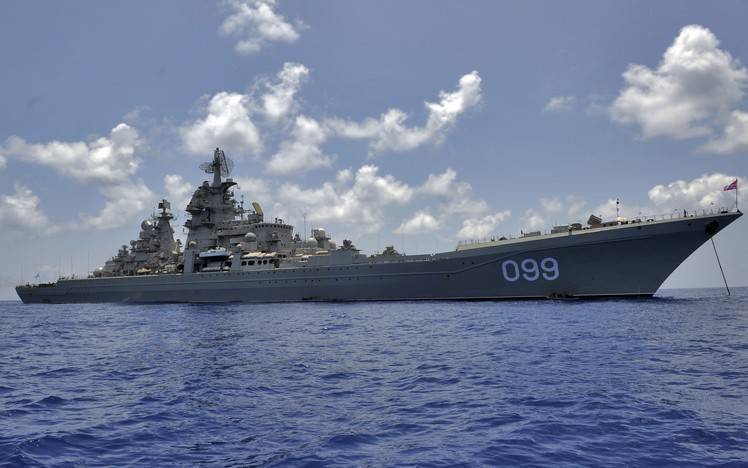

Крейсер «Петр Великий» проект 1144 «Орлан» флагман Северного флота
Варяг – бронепалубный крейсер Российского Императорского флота
Подводные лодки проекта 941 «Акула» – самые большие в мире
Подводные лодки проекта 955 «Борей»

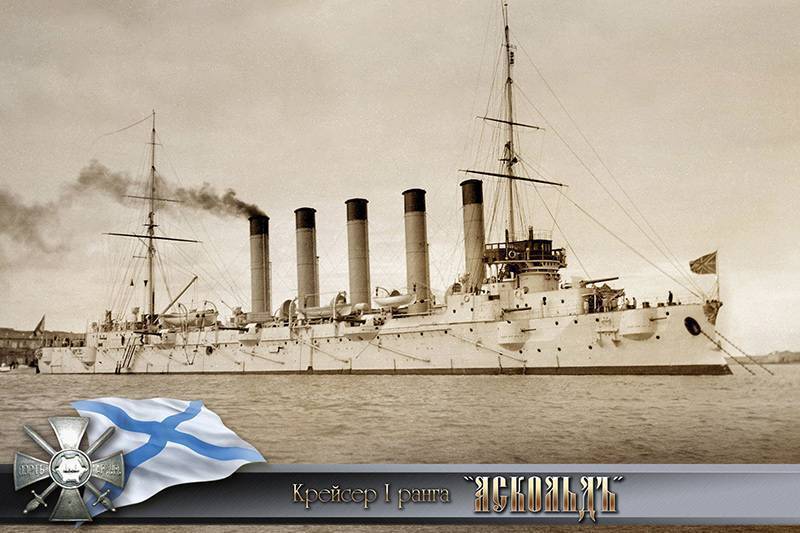

Аскольд – бронепалубный крейсер Российского императорского флота
Фото АПЛ РФ (21 фото)

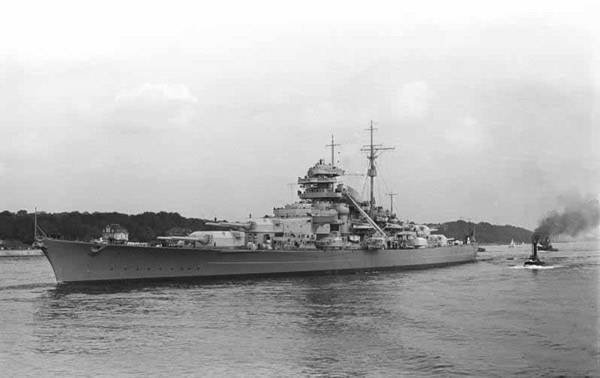

Немецкий линкор «Бисмарк» – корабль Второй мировой войны
Французские линкоры типа “Ришелье” Второй мировой войны
Худ – британский линейный крейсер Второй мировой войны
Подводные лодки проекта 636 «Варшавянка»
Проект 971 «Щука-Б» – атомные подводные лодки
Джеральд Р. Форд – авианосец США
Эскадренный миноносец “Настойчивый” – флагман Балтийского флота
Ракетный крейсер “Москва” (Слава) – флагман Черноморского флота России
Линкор «Октябрьская Революция» («Гангут»)
Подводные лодки проекта 677 «Лада»
Проект 1234 шифр «Овод» малые ракетные корабли
Корабельная установка АК-630. Дальность стрельбы. Скорострельность
Проект 11351 «Нерей» (Тип «Менжинский») – сторожевые корабли погранвойск
Ракетный крейсер “Варяг” (Червона Украина) – флагман Тихоокеанского флота России
Проект 1143 «Кречет» – тяжелые авианесущие крейсеры

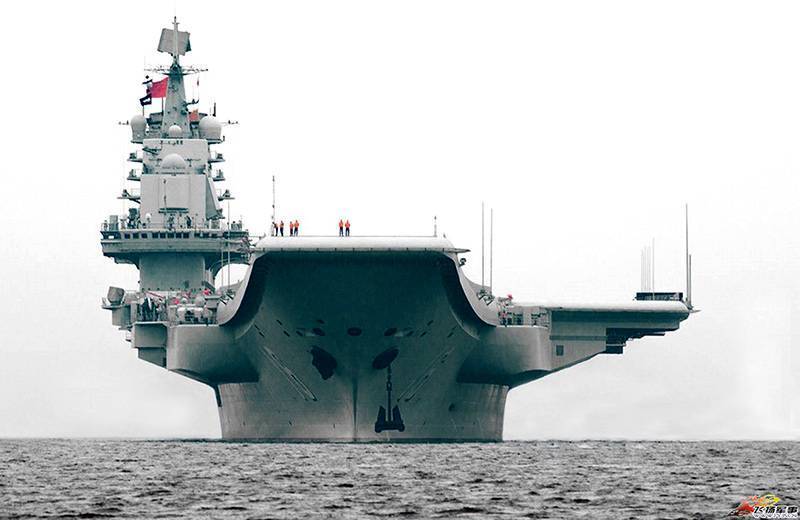

Ляонин (бывший Варяг) – первый авианосец Китая
Сверхмалые подводные лодки проекта 865 «Пиранья»
Затонувшие корабли

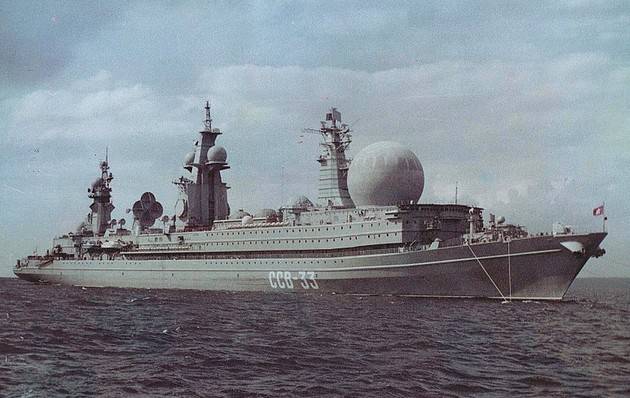

ССВ-33 «Урал» – корабль радиоэлектронной разведки проекта 1941 шифр «Титан»

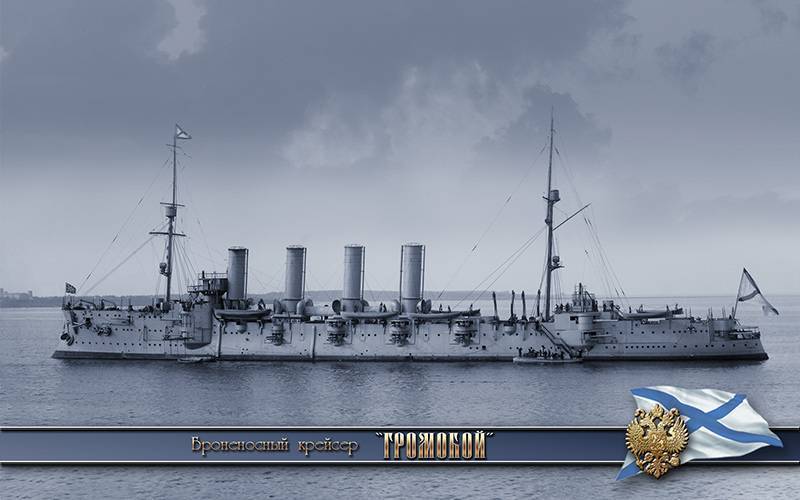

Громобой – броненосный крейсер российского императорского флота
Фото американских авианосцев. Подборка

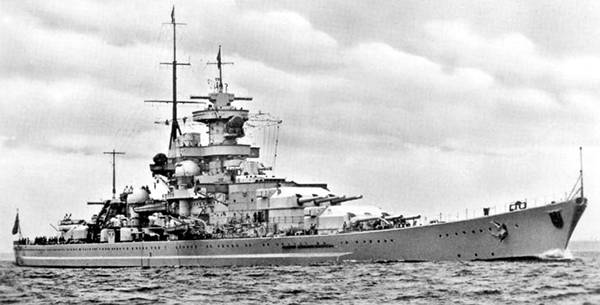

Гнейзенау – германский линкор тип “Шарнхорст”
Акаги – японский авианосец Второй мировой войны

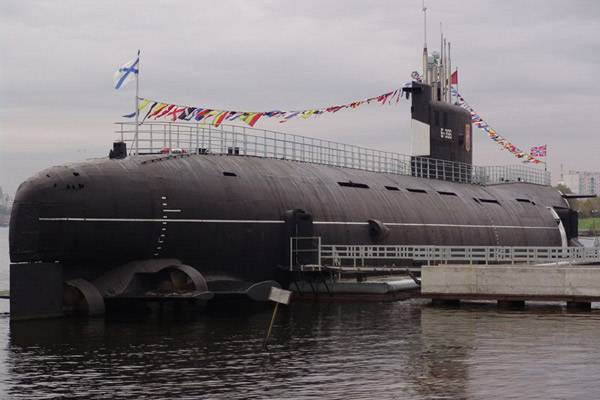

Проект 641Б «Сом» – дизель-электрическая подводная лодка
Проект 1135 «Буревестник» (тип «Бдительный») – сторожевые корабли
«Бора» и «Самум» – малые ракетные катера на воздушной подушке

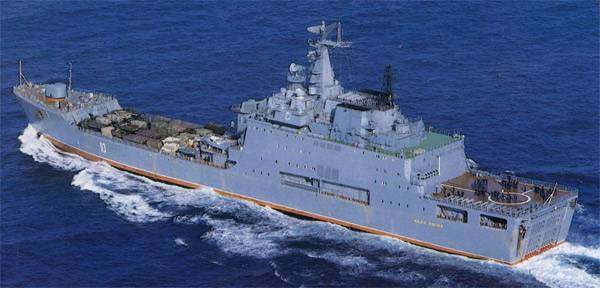

БДК типа «Иван Рогов» – большой десантный корабль
«Императрица Мария» – русский линкор Первой мировой войны

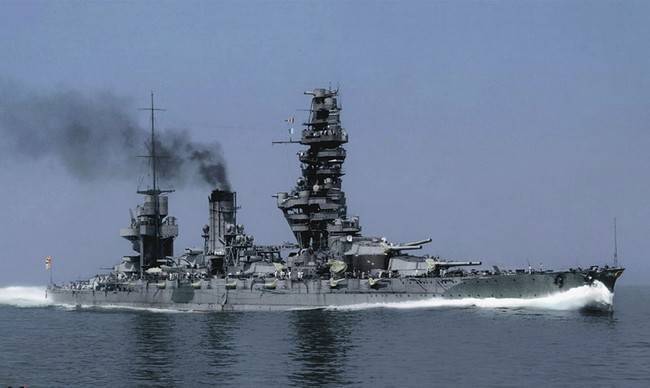

Линкор «Фусо» – линейный корабль ВМС Японии 1915-1944 год
Проект 11540 «Ястреб» (Тип «Неустрашимый») – сторожевые корабли (фрегаты)
Россия – броненосный крейсер российского императорского флота
«Дельфин» – первая российская подводная лодка
Проект 1135М “Буревестник” (тип “Резвый”) – сторожевые корабли

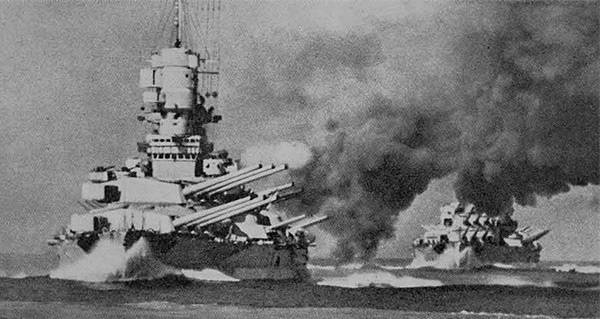

«Литторио» – итальянский линкор Второй мировой войны
Американские линкоры типа “Айова” Второй мировой войны
«Адмирал граф Шпее» – германский линкор Второй мировой войны
Рональд Рейган – авианосец США
АПКР К-18 “Карелия” – атомный подводный ракетный крейсер
Джордж Буш – авианосец США
Мистраль – десантные корабли-вертолетоносцы
КИК «Маршал Крылов» – корабль измерительного комплекса проекта 1914.1

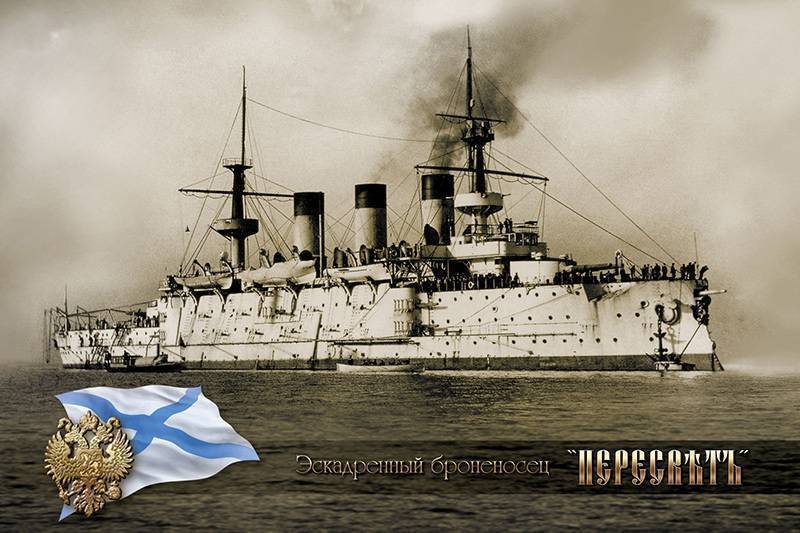

Пересвет – броненосец российского императорского флота
Шарль де Голль – авианосец ВМС Франции
Английский линкор «Родни» тип «Нельсон» Второй мировой войны
«Дюнкерк» – французский линкор Второй мировой войны
Японские линкоры типа «Исэ» Второй мировой войны
Дизель-электрические подлодки проекта 633

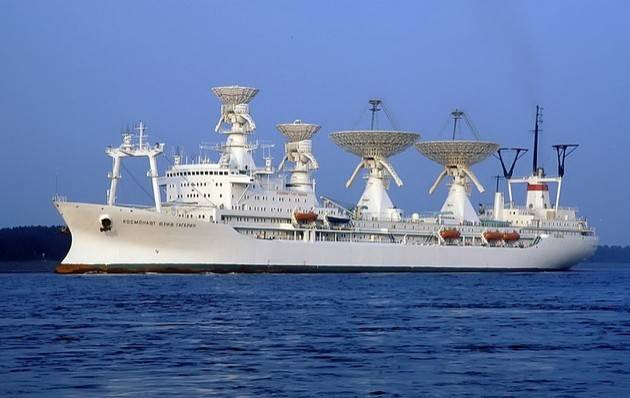

Космонавт Юрий Гагарин – научно-исследовательское судно
Линкор «Ямасиро» – линейный корабль Японии 1917-1944 год
Подрыв и затопление авианосца списанного в утиль
АК-726 – корабельная 76-мм артустановка
Подводные лодки типа «Касатка»

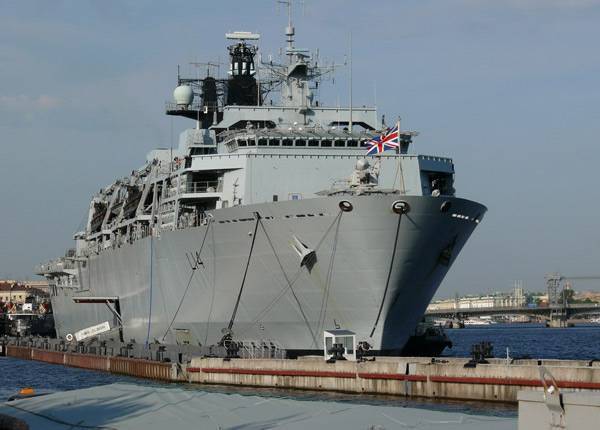

«Альбион» – десантно-вертолётный корабль-док ВМС Великобритании
Адмирал Ушаков – русский броненосец
Кета – подводная лодка
Тип «Сом» – подводные лодки 1904 – 1906 годов
Форель – подводная лодка
Тип «Осётр» – подводные лодки
Подводные лодки тип «Карп»
You have no rights to post comments

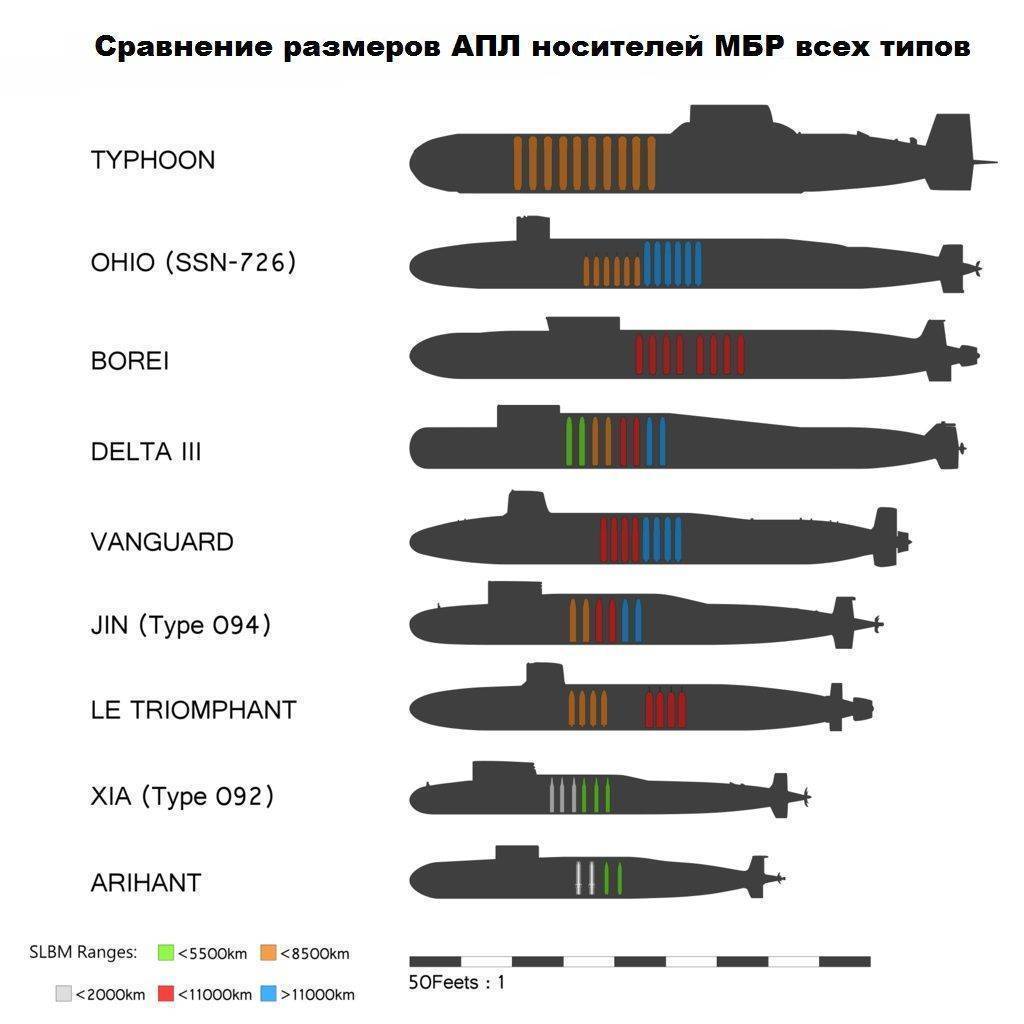

Основные сравнительные характеристики тяжелого крейсера проекта 941
Советский атомоход, вступивший в строй в 1981 году, в сравнении с другими однотипными кораблями зарубежной постройки обладал значительным превосходством. Вероятными противниками советского ракетоносца III поколения являлись:
- американская АПЛ типа «Огайо» с 24 МБР Trident на борту, построено 18 единиц;
- английская АПЛ «Вэнгард» с 16 МБР Trident, построено 4 единицы;
- французская АПЛ «Триумфан» с 16 МБР М45, построено так же 4 корабля.
Советская атомная подводная лодка превосходила все перечисленные суда по водоизмещению в три раза. Имела общий вес залпа из 20 МБР Р-39 — 51 тонну. Британские и французские субмарины в этом параметре значительно проигрывали советскому ракетоносцу. Английские и французские АПЛ могли выпустить по противнику боевые заряды общим весом 44 тонны. Только американские субмарины типа «Огайо», которых было спущено неполные два десятка, могли составить конкуренцию советским подводным гигантам.
Ни один другой корабль, отечественные ракетоносцы проектов 667БДРМ и 955, не могли сравниться по водоизмещению и боевой мощи с подводными лодками типа «Акула». Советские атомные субмарины, спущенные на воду в 80-е годы прошлого века, составили основу ракетно-ядерной мощи СССР и стали заделом для ядерной морской компоненты современной России.
Атомоход КТ-208 «Дмитрий Донской» остается единственным действующим кораблем этого класса в составе российского Военно-Морского флота. Два судна, КТ-17 «Архангельск» и КТ-20 «Северсталь» выведены в резерв, в 2006 и в 2004 гг. соответственно. Окончательное решение о судьбе этих двух легендарных кораблей пока не принято. АПЛ КТ-208 получила в 2002 году новое название – КТ-208 «Дмитрий Донской». Лодка единственная из всех кораблей этого типа, которая сохранила свой технологический ресурс. Это в свою очередь позволило провести на корабле в 1999-2002 гг. модернизацию по проекту 941М. Целью модернизации стало переоборудование корабля под новую БРПЛ «Булава».

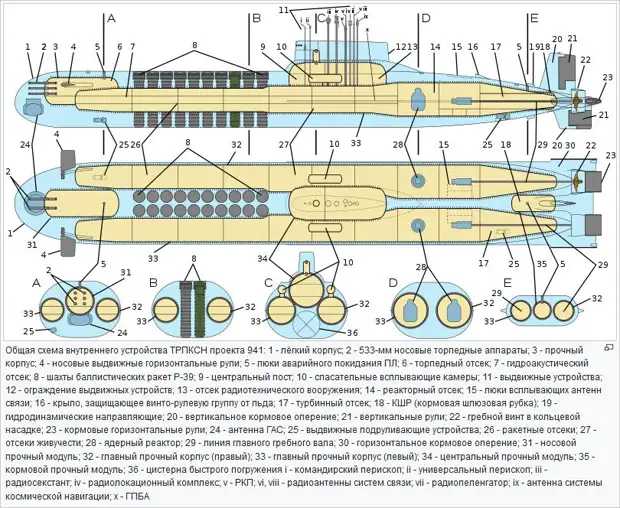

Конструкционная специфика корпуса
Компоновка корпуса
Общая конструкция подводных лодок проекта 941 «Акула» разделена на пять отдельных прочных корпусов, объединенных одним внешним. Два из них считаются ключевыми, диаметр в некоторых местах доходит до 10 м. В передней части между ними располагаются ракетные шахты.
Основные корпусы имеют переходы в передней, центральной и задней части лодки. Всего предусмотрено 19 водонепроницаемых отсеков. У основания рубки имеются две всплывающие камеры, рассчитанные на эвакуацию всего экипажа.
Кроме двух основных корпусов имеются три дополнительных — торпедный отсек, модуль управления и механический. Все они изолированы друг от друга, что повышает пожаробезопасность и выживаемость подлодки в экстренных ситуациях.
Внешний легкий корпус стальной, имеет нерезонансное звукоизолирующее и противолокационное резиновое покрытие. Обшивка прочных корпусов выполнена из титановых сплавов
Особое внимание уделено рубке — верхние ограждения позволяют пробивать полярный лед до 2,5 м толщиной
Для экипажа предусмотрены комфортные условия размещения. Имеется салон для отдыха, спортивный зал, бассейн 4х2х2 м, солярий, сауна, «живой» уголок, две кают-компании для офицеров и матросов. Рядовые размещены в малогабаритных кубриках, офицеры — в двух- и четырехместных каютах с умывальниками, телевизорами и кондиционерами.
Реакторный и турбинные отсеки
Реакторный и турбинные отсеки находятся в кормовой части в двух основных корпусах. Между турбинными имеется отдельная кормовая шлюзовая рубка.
Три носовых отсека
Два носовых отсека основных корпусов — гидроакустические. Между ними в изолированном корпусе находится торпедный отсек. Прилегающие отсеки основной части — ракетные.
Три прилегающих к главному командному пункту
Три прилегающие к центральному посту отсека обеспечивают живучесть лодки. Здесь же располагаются всплывающие камеры для эвакуации.
Надежно изолированный носовой корпус торпедного отсека
Торпедный отсек изолирован от основных корпусов прочной обшивкой. По заявлению главного конструктора С. Н. Ковалева ситуация, произошедшая с атомной подлодкой «Курск» после взрыва торпеды, на «Акулах» не имела бы таких катастрофических последствий.
Корпус для размещения ГКП и радиотехнического оборудования
Главный командный пост (ГКП) располагается в центральной части, в рубке. Имеет изолированный от других отсеков корпус. Сюда же выведено все радиотехническое оборудование, обеспечивающее управление лодкой.
Кормовой переходной корпус общей длиной 30 метров
Кормовой переходный корпус — технические отсеки, от реактора к турбинному отделению. Отдельного изолирования от общих отсеков не имеет, однако герметичное закрытие присутствует.
«Золотая рыбка» проекта 661 «Анчар»
Первая подводная лодка с полностью титановым корпусом К-162/222 «Золотая Рыбка», которую отправили в эксплуатацию в 1969 году и только в 2015 порезали на металлолом.
Для того, чтобы построить этот незаметный для магнитного оборудования сверхпрочный колосс, инженерам пришлось изобрести ранее невозможный метод сварки титана и построить колоссального размера камеры, заполняемые инертным газом.
Людям во время постройки пришлось тяжелее всего: ещё никогда до, и никогда после им не приходилось работать в непригодной для дыхания атмосфере такое время и с таким качеством.
Два реактора, сверхпрочный корпус и геометрия корпуса, заимствованная у природы, позволила стать «Золотой рыбке» самой быстроходной подводной лодкой: во время перехода через Тихий океан была достигнута рекордная скорость подводного хода в 44,74 узлов (80,4 километров в час).
Рекорд до сих пор не побит, хотя лодку списали в 1989. Не в последнюю очередь из-за высокой стоимости ремонта и запредельной шумности внутри при набор больших скоростей.
Проект 955 «Борей»
По длине этот ракетный подводный крейсер почти такой же, как и два предыдущих корабля – 170 м. Но это атомная подлодка четвертого поколения обладает подводным водоизмещением в 24 тыс. тонн, а надводным – 14,7 тыс.тонн. Поэтому по этому параметру она может смело находиться на втором месте после лодок проекта проекта 941 «Акула». К 2020 году планируется построить 20 подводных крейсеров этой серии. В настоящее время в строю находится уже три гиганта проекта 955: «Юрий Долгорукий», «Александр Невский», «Владимир Мономах».
Экипаж подводного судна – 107 человек, причем большая его половина – офицеры. Скорость его в подводном положении достигает 29 узлов, в надводном 15 узлов. В автономном плавании подводный корабль может находиться три месяца. Подводные лодки типа «Борей» разработаны в качестве замены атомных подводных лодок проектов «Акула» и «Дельфин». Подводные крейсеры этого проекта считаются первыми отечественными АПЛ, приводимыми в движение одновальным водометным комплексом. Основное вооружение – 16 твердотопливных баллистических ракет типа «Булава» с боевой дальностью 8 тыс.км.
Прототип:
ТК-17 «Архангельск» — советская (впоследствии российская) атомная подводная лодка стратегического назначения, относящаяся к 3-ему поколению, 5-ый корпус в серии. Проект лодки разработан в ЦКБ «МТ «Рубин». Всего было построено 6 лодок данного проекта, строительство седьмой лодки было приостановлено, закладка не производилась, корпусные секции разделаны на металл. Строились на заводе Севмаш, г. Северодвинск. Тактико-техническое задание на проектирование было выдано в декабре 1972 года. Новый тип подводных крейсеров позиционировался как ответ на строительство США ПЛАРБ типа «Огайо» (первые лодки обоих проектов были заложены практически одновременно в 1976 году). Размеры нового корабля обуславливались габаритами новых твердотопливных трёхступенчатых межконтинентальных баллистических ракет Р-39 (РСМ-52), которыми планировалось вооружить лодку. По сравнению с ракетами «Трайдент-I», которыми оснащались американские «Огайо», ракета Р-39 обладала лучшими характеристиками дальности полёта, забрасываемой массы и имела 10 блоков против 8 у «Трайдента». Однако, при этом Р-39 оказалась почти вдвое длиннее и втрое тяжелее американского аналога. Для размещения столь больших ракет стандартная схема компоновки РПКСН не подошла. 19 декабря 1973 г. правительством было принято решение о начале работ по проектированию и строительству стратегических ракетоносцев нового поколения. Для постройки «Акул» на «Севмаше» был специально возведён новый цех № 55 — самый большой крытый эллинг в мире. Корабли обладают большим запасом плавучести — более 40 %. В погруженном состоянии ровно половина водоизмещения приходится на балластную воду, за что лодки получили на флоте неофициальное название «водовоз», а в КБ «Малахит» — «победа техники над здравым смыслом». Одной из причин такого решения являлось требование к разработчикам обеспечить наименьшую осадку корабля для возможности использования существующих пирсов и ремонтных баз. Также, именно большой запас плавучести, вкупе с прочной рубкой, позволяет лодке проламывать лёд толщиной до 2,5 метров, что впервые позволило вести боевое дежурство в высоких широтах вплоть до Северного полюса. Особенностью конструкции лодки является наличие внутри лёгкого корпуса пяти обитаемых прочных корпусов. Два из них являются основными, имеют максимальный диаметр 10 м и расположены параллельно друг другу, по принципу катамарана. В передней части корабля, между главными прочными корпусами, расположены ракетные шахты, которые впервые были размещены впереди рубки. Кроме того, имеются три отдельных герметичных отсека: торпедный отсек, отсек модуля управления с центральным постом и кормовой механический отсек. Вынос и размещение трёх отсеков в пространство между основными корпусами позволило повысить пожаробезопасность и живучесть лодки. Две всплывающие спасательные камеры, рассчитанные на весь экипаж, размещены у основания рубки под ограждением выдвижных устройств. Основное вооружение — ракетный комплекс Д-19 с 20 трёхступенчатыми твердотопливными баллистическими ракетами Р-39 «Вариант». Эти ракеты обладают наибольшей стартовой массой (вместе с пусковым контейнером — 90 т) и длиной (17,1 м) из принятых на вооружение БРПЛ. Боевая дальность ракет — 8300 км, боевая часть — разделяющаяся: 10 боеголовок с индивидуальным наведением по 100 килотонн в тротиловом эквиваленте каждая. Старт всего боекомплекта ракет «Акулы» может быть осуществлён одним залпом с малым интервалом между стартом отдельных ракет. Запуск возможен как из надводного, так и из подводного положений на глубинах до 55 м и без ограничений по погодным условиям.
Когда появились подводные лодки
Первые подводные лодки появились еще в позапрошлом веке, но толку от них было не так много, и по сути они были нужны только для демонстрации технологий. Уже позже они стали настоящей боевой единицей. Сначала дизельные, потом атомные, но все равно очень опасные. Были даже случаи, когда они применялись не только в военных целях. Например, в первой половине прошлого века они применялись германской армией для того, чтобы топить мирные британские суда. Нельзя не отметить, что целью были именно суда, а не люди, которым давали покинуть корабль, но факт остается фактом.
Первым идею подводных лодок предложил Леонардо да Винчи, но позже он уничтожил свои чертежи, опасаясь ”подводной войны”. Тем не менее, уже в 1578 году англичанин Уильям Боурн описал гренландскую подводную лодку из тюленьих шкур со шноркелем (вытяжная труба), воевавшую в Черном море.

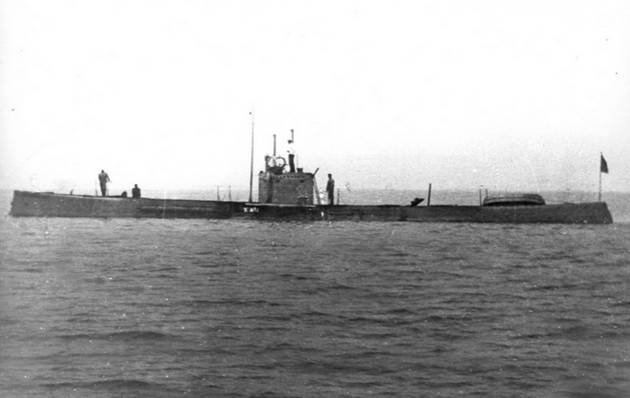

Первые подводные лодки были примерно такими.
В России первые подводные лодки разрабатывались еще при Петре Великом, но их конструкции тоже были далеки от совершенства. А в первый раз в бою подводная лодка применялась в войне за независимость США (1775-1783 гг.) и называлась ”Черепаха”. Правда, она так и не смогла причинить вреда атакуемому судну. Она должна была закрепить мину на днище, но была обнаружена и пришлось взорвать ее просто так, чтобы скрыться.
Вплоть до 1944 года подводные лодки были в основном надводными кораблями. Из-за несовершенства конструкции они не могли надолго уходить под воду и использовали погружение только для того, чтобы пройти опасный участок или подготовить нападение. Уже позже они постепенно начали переходить на более долгое нахождение под водой, а сейчас это вообще не является проблемой, так как запас провизии на борту большой, системы жизнеобеспечения (кислород, переработка и так далее) хорошие, а запаса ядерного топлива хватает на месяцы автономного плавания.

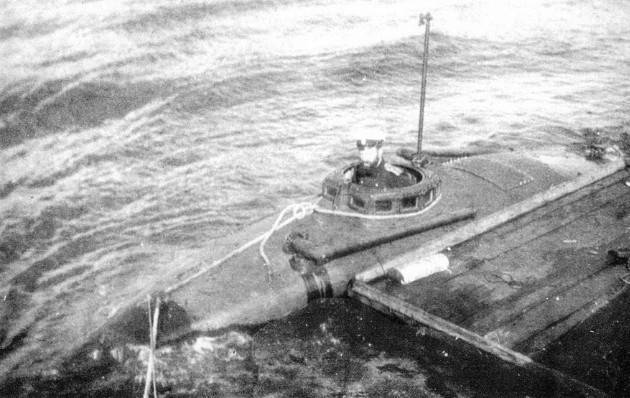

Рискнули бы погрузиться под воду в такой «кастрюле»?
