Прямая и обратная полярность аккумулятора: в чем разница и есть ли отличия

Что такое полярность?

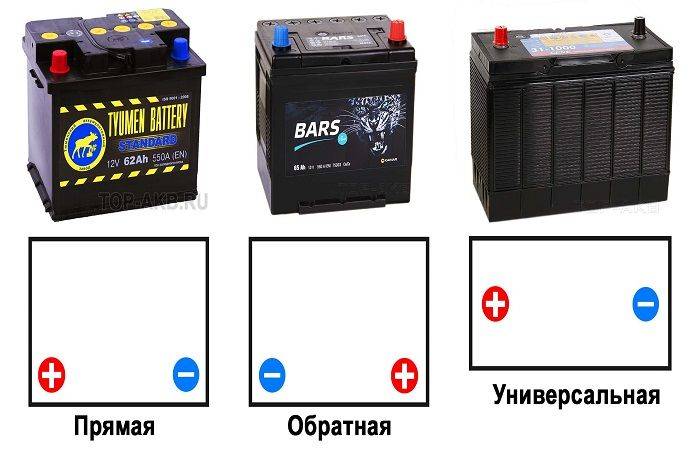

Полярность — понятие, определяющее расположение полюсных выводов (внешние токовыводящие элементы) на крышке или лицевой стороне АКБ. Существует два стандартных типа положения:

Прямая.
Обратная.

Но токовыводы могут располагаться и иначе. Такие «экзотические» аккумуляторы не прижились у автовладельцев Европы и стран СНГ, поэтому попадаются на прилавках магазинов крайне редко. Осталось выяснить, что такое полярность аккумулятора прямая или обратная, есть ли между АКБ разница.

Прямая полярность аккумулятора

АКБ этого типа принадлежат разработке советских инженеров. Все авто, выпускавшиеся в СССР оснащались аккумуляторными батареями прямого типа. Для них характерно следующее расположение полюсных выводов — «+» слева и «-» справа. С таким расположение токовыводов выпускаются батареи и сегодня. Довольно внушительный процент транспортных средств иностранных брендов, которые собираются на территории стран СНГ оснащаются АКБ с левым «+».

Обратная полярность аккумулятора

Аккумуляторы обратной полярности изготавливают производители европейских государств. Поэтому все импортные транспортные средства комплектуются батареями, у которых токовыводы расположены с точностью до наоборот — «+» справа и «-» слева.

Чем отличаются аккумуляторы?

Если речь идет только о полярности, то отличие одно — расположение токовыводов на крышке оборудования. Никаких физических и эксплуатационных сверх особенностей раскладка полюсных выводов батарее не дает, но при установке в транспортное средство аккумулятора не той полярности неизбежно возникнут сложности с длиной проводов клемм. Не имеет значения, что и старая АКБ, и новая комплектующая изготовлены одним производителем. Длины проводов не хватит! Чтобы избежать дополнительных трат и потери времени на наращивание проводов, разумнее сразу выбрать и купить аккумуляторную батарею нужного типа.

Если речь идет о приобретении батарей разных изготовителей, то отличаться они могут как расположением «+» и «-», так и геометрией, размерами.

Эту задачку не решить даже наращиванием или заменой проводов, поскольку посадочное место под комплектующую всегда имеет строгие геометрические и физические параметры. Запасная часть может не поместиться в посадочное место. При благоприятных обстоятельствах не та полярность АКБ может и не быть проблемой. Если можно установить ее в гнездо правильно, развернув на 1800. В этом случае длины проводов клемм будет достаточно.

Это интересно: Почему не заряжается аккумулятор автомобиля от зарядного устройства, генератора: рассмотрим развернуто

Отличия между плюсовой и минусовой клеммой

Вначале желательно разобраться в устройстве аккумулятора, наиболее распространенной разновидностью которого является кислотно-свинцовый. Он представляет собой пластиковый короб, разделенный на 6 секций, каждая из которых является отдельным элементом питания. В любой секции находится пакет пластин с чередующейся полярностью. На пластины с положительным зарядом наносят диоксид свинца. Губчатый свинец используется для имеющих отрицательный заряд.

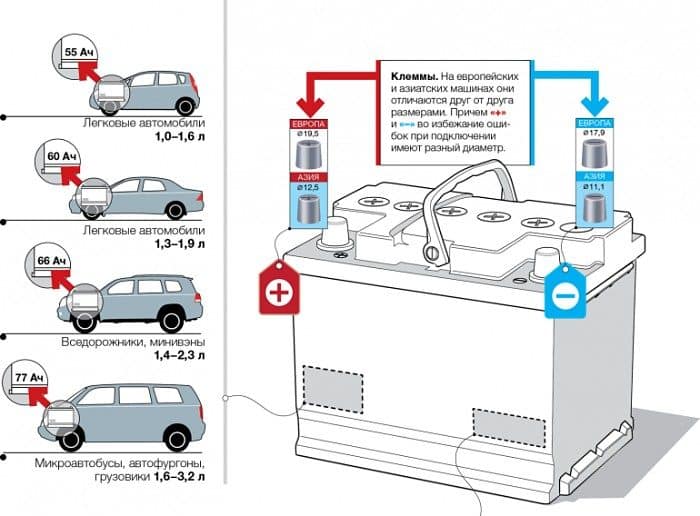

Клеммы можно отличить по внешнему виду, европейские имеют цилиндрическую форму, то есть, имеют круглое сечение. Азиатские делят на две разновидности, они могут быть круглыми или плоскими. Если вместо круглых используются плоские, они часто имеют резьбу. Разница в размерах также наблюдается, у европейских диаметр минусовой — 17,9 мм, а у азиатской — 11,1. Плюсовой контакт в авто из Европы имеет диаметр 19,5 мм, в азиатских машинах — 12,7.

Если ставится аккумулятор с другой полярностью, контакты не подсоединяются из-за разницы в диаметре. Подключение возможно только через специальный переходник. Еще одно различие между двумя типами — в батареях европейского типа клеммы спрятаны в нишах, поэтому не выделяются на корпусе. В азиатских они возвышаются над крышкой и при установке на другое авто могут даже упираться в капот. Основные различия между клеммами с разными зарядами приведены в таблице:

Основные различия между положительными и отрицательным клеммами
	Плюсовая	Минусовая
Расположение	Прямая полярность или «Азия» — клемма слева, обратная полярность или «Европа» — справа.	Прямая полярность — клемма справа, обратная полярность — слева.
Размер	«Азия» — 17,5 мм, «Европа» — 19,5 мм.	«Азия» — 11,1 мм, «Европа» — 17, 9мм.
Цвет колпачка или опознавательного кольца	Красный	Синий, серый, чёрный или серебристый.
Форма	Имеют одинаковую форму — цилиндрическую, в азиатских аккумуляторах могут быть плоскими.
Высота	По высоте не отличаются, в АКБ типа «Европа» находятся в нишах на крышке, в АКБ типа «Азия» возвышается над крышкой.

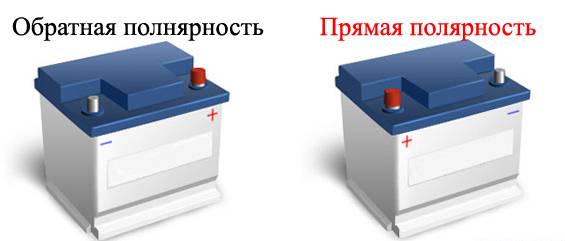

Разница между прямой и обратной полярностью

Владельцы легковых транспортных средств иностранного производства должны понимать, что на них устанавливают батареи с обратной полярностью. Отечественные автомобили оснащают аккумуляторы, клеммы которых расположены в «прямом» порядке.

На грузовые машины ставят специальные АКБ. Отводы находятся на узкой стороне корпуса. Обратную полярность в этом случае фиксируют цифрой «3», прямую – «4». Чтобы понять, к какому типу относится аккумулятор, его нужно осмотреть.

Внешний вид батарей с прямой и обратной полярностью довольно схож, поэтому перепутать их довольно легко. Чтобы не ошибиться, нужно при покупке обязательно ознакомиться со всеми необходимыми параметрами. Торопиться при выборе АКБ категорически запрещено.

Новичку следует уделить внимание следующим нюансам:

Плюсовая клемма толще минусовой. Таким образом снижают вероятность ошибки.
Для определения полярности ориентируются на маркировку и расположение отводов.
На аккумуляторах, которые устанавливают на спецтехнику и грузовые автомобили, клеммы размещены по диагонали.

Схемы обратной и прямой полярности считаются самыми востребованными. В перечне редких находятся аккумуляторы, обозначенные шестеркой (квадратный корпус, положительный отвод с правой стороны), 9 или 5 (клеммы располагаются посередине АКБ).

Виды полярности АКБ

Производители выпускают аккумуляторные батареи с шестью видами полярности. Они отличаются компоновкой и объединением между собой элементов АКБ. Наиболее распространены из них четыре вида полярности. Два вида используются в аккумуляторах для легковых автомобилей и ещё два – для грузовых.

Аккумуляторы для легковых автомобилей

Перед тем, как определить полярность аккумулятора автомобиля, разверните его к себе лицевой частью (с наклейкой). Выводы аккумулятора будут находиться на верхней стороне аккумулятора на ближней к вам стороне. Теперь смотрим расположение положительного (+) и отрицательного (вывода) на АКБ. Возможны два варианта:

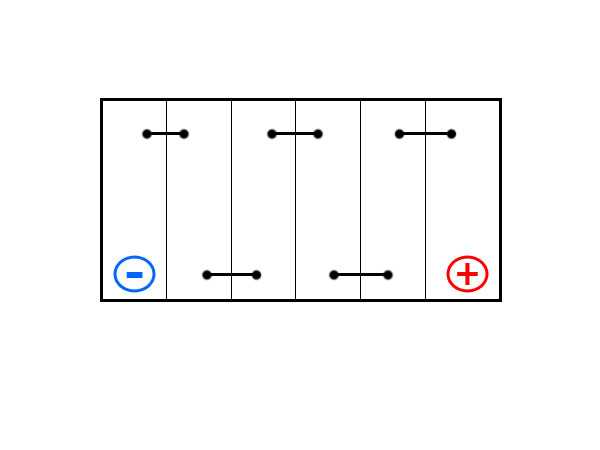

1) Положительный токовывод справа, а отрицательный слева. Это обратная полярность или европейская. Она ещё обозначается, как «0». На изображении ниже показан вид аккумулятора автомобиля сверху.

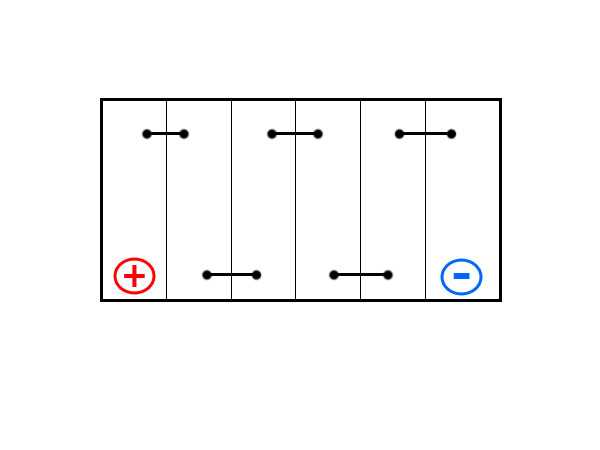

Обратная полярность аккумулятора автомобиля 2) Положительный токовывод слева, а отрицательный справа. Это прямая полярность аккумулятора автомобиля или российская. Этот вид полярности ещё обозначается, как «1». Ниже можно посмотреть вид сверху на батарею с прямой полярностью.

Прямая полярность аккумулятора автомобиля

Здесь стоит ещё сказать о мифических «азиатской» и «американской» полярностях. Таких в природе не существует. Есть азиатский и американский типоразмер АКБ. Аккумуляторы азиатского типа имеют ширину несколько меньше европейских, а высоту немного больше. Кроме того, у них нет «ступеньки» на верхней крышке. Клеммы азиатских аккумуляторов могут быть тоньше, а в ряде случаев выполнены под другие крепления.

АКБ американского типа отличаются видом токовыводов и их расположением. Выводы находятся не на верхней плоскости, а на боковой. Выполнены они под крепление болтом. Хотя есть модели имеющие выводы и на боковой поверхности, и стандартные на верхней крышке.

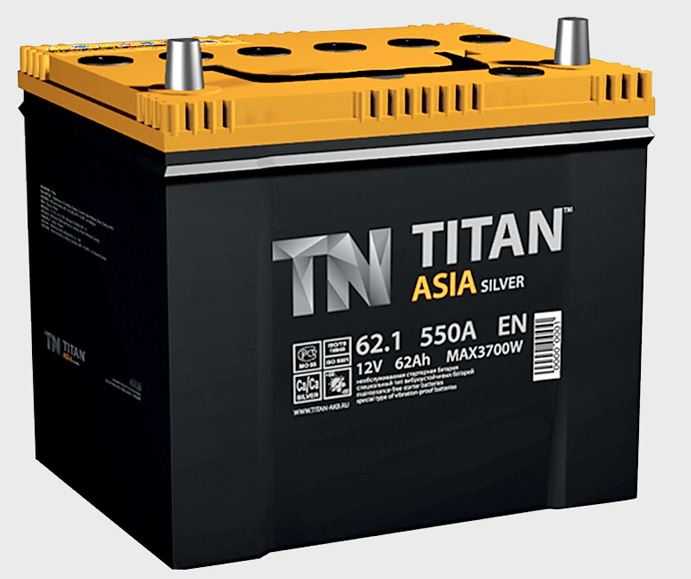

Азиатский типоразмер

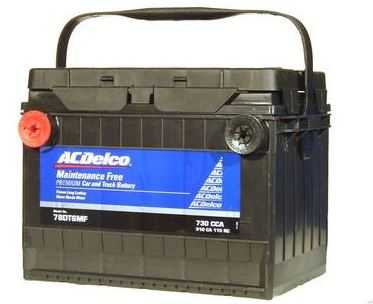

Американский типоразмер Что касается полярности, то у азиатских АКБ она обратная или «0», а у американских – прямая или «1».

Аккумуляторы для грузовых автомобилей

На большинстве аккумуляторов для грузовых автомобилей токовыводы располагаются по одной из коротких сторон АКБ. Чтобы определить полярность автомобильного аккумулятора, поворачиваем батарею к себе стороной с выводами и смотрим их расположение. Здесь также два варианта:

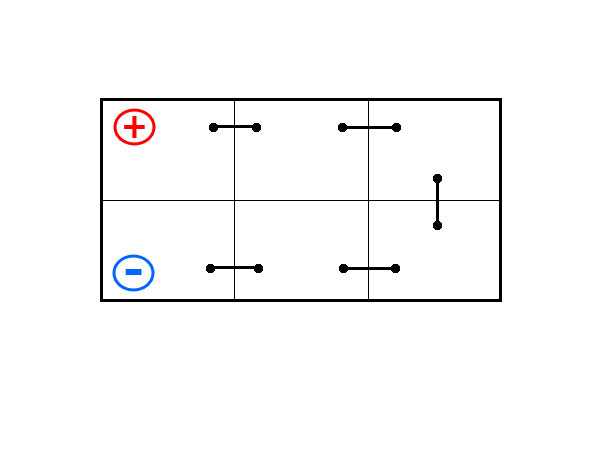

1) Положительный вывод слева, а отрицательный справа. Это полярность автомобильного аккумулятора обратная или европейская. Она обозначается цифрой «3».

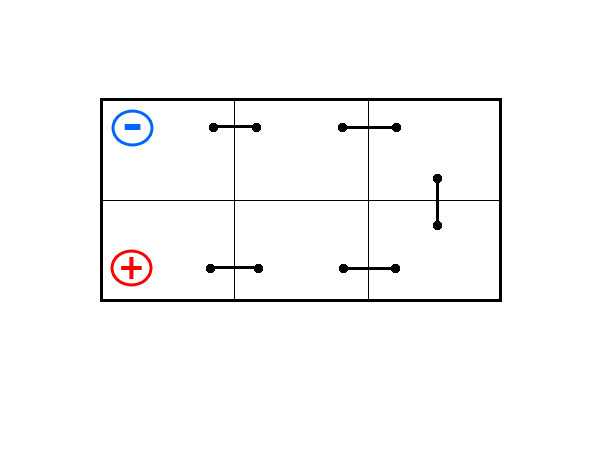

Обратная полярность грузового аккумулятора 2) Положительный вывод справа, а отрицательный слева. Это полярность автомобильного аккумулятора прямая или российская. Она обозначается цифрой «4».

Прямая полярность грузового аккумулятора

Грузовые аккумуляторы могут встречаться с компоновкой, обозначаемой цифрой «2». В этом случае токовыводы АКБ расположены на верхней стороне по диагонали.

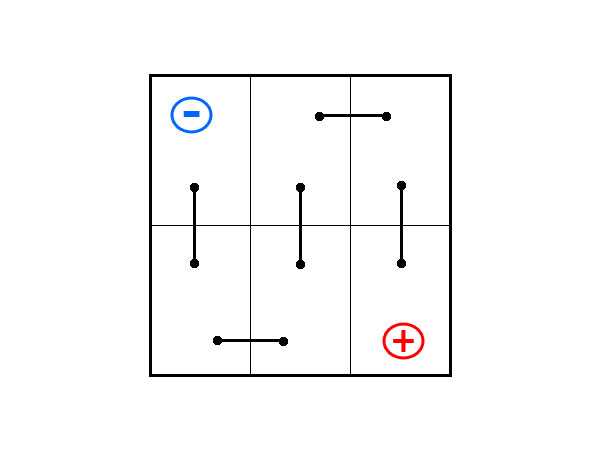

Диагональное расположение выводов

Прочие виды полярности

Существуют ещё два менее распространённых вида компоновки АКБ, обозначаемые цифрами «6» и «9». Они представлены на изображениях ниже.

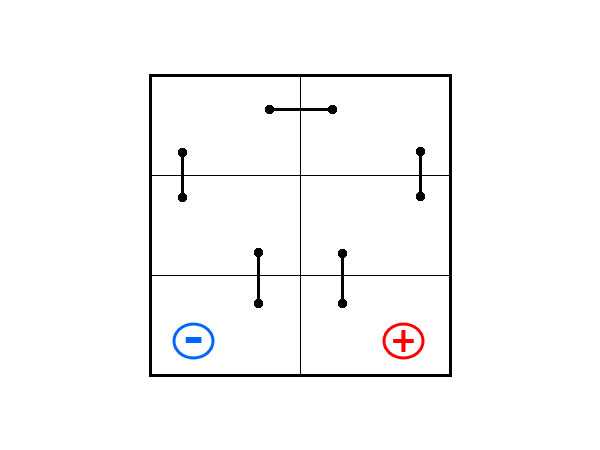

Полярность 6

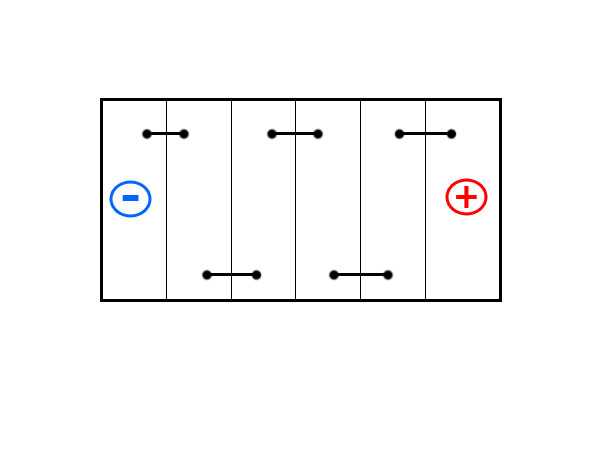

Полярность 9

Можно ли установить несовместимую батарею, если под рукой нет нужной?

Разница между правильной и неправильной полярностью заключается не только в месте расположения токовыводящих элементов. Если обозначение подобрано неправильно, для установки такого источника питания придется удлинять проводку, что чревато рядом негативных последствий.

Возможен некорректный расчет сечения проводов. В результате они перегорят.
Халтура. Наличие дополнительного места соединения проводов способно негативно сказаться на токопередаче.
Короткое замыкание цепи.
Короткое замыкание источника питания. Заменить его по гарантийным условиям не представляется возможным.

Что такое прямая и обратная полярность

Прямая наиболее часто встречается в отечественных моделях и, как правило, маркируется числом «1».Распознать ее достаточно просто, для этого необходимо взять батарею клеммами от себя, то есть бирка при этом должна находится перед глазами, а клеммы внизу. В результате, если плюсовой вывод находится слева, минусовая справа у вас в руках аккумулятор с прямой полярностью.
Обратная обозначается как «0»,это как правило европейский стандарт. Она отличается от предыдущей,обратный соединением клемм батареи. Определить ее можно следующим образом поворачиваем устройство, так что бы клеммы были внизу, бирка перед глазами. Видим, что минусовый вывод расположен слева, а положительный справа это и будет обратная полярность.

Как подключить аккумулятор правильно

Подключение аккумулятора может быть опасным, поэтому важно следовать правильной последовательности действий, чтобы избежать возможных повреждений или травм. Вот пошаговое объяснение, как правильно подключить аккумулятор:

Вот пошаговое объяснение, как правильно подключить аккумулятор:

Проверьте полярность аккумулятора. Обычно положительный терминал аккумулятора помечен знаком «+», а отрицательный — знаком «-». Если вы не уверены в полярности, следуйте инструкциям производителя или используйте мультиметр, чтобы проверить полярность.
Выключите все электрические приборы и зажигание автомобиля, если вы подключаете аккумулятор к автомобильной батарее.
Подключите красный провод к положительному терминалу аккумулятора. Обычно красный провод имеет зажим для подключения к терминалу.
Подключите другой конец красного провода к положительному терминалу аккумулятора в другом автомобиле или к положительному терминалу зарядного устройства, если вы заряжаете отдельный аккумулятор.
Подключите черный провод к отрицательному терминалу аккумулятора. Обычно черный провод имеет зажим для подключения к терминалу.
Подключите другой конец черного провода к отрицательному терминалу аккумулятора в другом автомобиле или к заземленной точке на шасси автомобиля, если вы заряжаете отдельный аккумулятор.
Убедитесь, что провода не касаются ничего, кроме терминалов аккумулятора, и что они находятся в безопасном расстоянии от движущихся частей двигателя.
Включите зажигание на автомобиле, от которого заряжается аккумулятор. Если вы заряжаете отдельный аккумулятор, включите зарядное устройство.
Подождите несколько минут, чтобы зарядить аккумулятор. Это даст ему время для зарядки и прогрева, что поможет предотвратить повреждения.
Отключите провода в обратной последовательности: сначала отрицательный провод, затем положительный провод. Не допускайте касания проводов друг с другом.
Если вы заряжали отдельный аккумулятор, отсоедините его от зарядного устройства. Если вы заряжали аккумулятор автомобиля, оставьте его заряжаться на некоторое время, затем заведите двигатель и дайте ему поработать несколько минут, чтобы убедиться, что аккумулятор зарядился.
Проверьте заряд аккумулятора, используя мультиметр или другое приборное оборудование, если это необходимо.
Убедитесь, что заряд аккумулятора достаточный и что напряжение не ниже рекомендуемого уровня. Если заряд аккумулятора недостаточный, повторите процедуру зарядки.
Никогда не пытайтесь подключать аккумулятор в обратной последовательности, это может привести к повреждению аккумулятора или даже к возгоранию.
Никогда не допускайте касания проводов между собой или других частей автомобиля, таких как каркас или двигатель. Это может вызвать короткое замыкание и привести к возгоранию.
Если вы не уверены в том, как правильно подключить аккумулятор, обратитесь к профессионалу или к инструкции производителя.

Следуя этим простым инструкциям, вы сможете правильно подключить аккумулятор и избежать возможных повреждений

Важно помнить о безопасности и соблюдать предосторожности при работе с электрооборудованием

Что такое полярность в аккумуляторе и какая она бывает

В аккумуляторах под полярностью подразумевают расположение токопроводящих элементов на крышке оборудования. К этим контактам и подключают электроцепь авто или зарядное устройство. В зависимости от расположения плюсовой и минусовой клеммы и определяется полярность устройства.

АКБ с прямой полярностью устанавливались на всех советских автомобилях.

Если смотреть на АКБ со стороны токовыводов, то при прямой полярности слева должен находиться плюсовой контакт, справа — минусовой. При обратной — клеммы будут расположены наоборот.

В батареях для грузовых авто расстановка клемм другая. В отличие от АКБ для легковушек, здесь контакты расположены не спереди, а слева. Если аккумулятор с прямой схемой — то ближайший к вам контакт будет плюсов, если обратную — то минусовым.

Вид на лицевую сторону АКБ грузового автотранспорта.

Как определить полярность аккумулятора

Сами клеммы, помимо знаков «+» и «-», отмечаются сокращением «POS» и «P» (для положительных контактов) или «NEG» и «N» (для отрицательных токопроводящих элементов). Также на некоторых моделях контакты могут отличаться по толщине: диаметр положительных обычно больше.

К сожалению, маркировка на изделии не всегда соответствует действительности, а иногда и вовсе отсутствует, в описании указывают недостоверную информации, а продавцы — не разбираются в вопросе полярности. Чтобы не потратить деньги зря, и тем более не повредить механизмы авто, внимательно и ответственно подходите к выбору батареи и не покупайте у сомнительных продавцов.

Помните, материальные потери после неправильного подключения АКБ вам никто не компенсирует, ведь такой случай не является гарантийным.

Как подключить аккумулятор другой полярности

Устанавливать на авто нужно именно те батареи, на которые оно рассчитано. Но если по какой-либо причине необходимо подключить АКБ другой полярности, сделайте это с помощью удлинения одного из подходящих проводов. Только помните, безопасно провести такой «трюк» можно лишь с минусовым контактом (так как он является массой). Наращивание плюсового провода может привести к печальным последствиям.

Определение полюсов при отсутствии маркировки

Положительные и отрицательные токовыводы выделяются знаками (плюс и минус) или цветами. Плюсовой заряд производители обозначают красным, а минусовой — черным или синим оттенком. Ситуации, когда опознавательные знаки отсутствуют, довольно редки, но все же встречаются на практике. Определить полярность аккумулятора автомобиля в таком случае можно следующими способами:

Измерение диаметра токовыводящих элементов. Плюсовые клеммы имеют больший размер. Для европейского типоразмера диаметр положительного вывода будет составлять 19.5 мм, для азиатского — 12.7 мм. Чтобы получить точное измерение, следует воспользоваться штангенциркулем.
Эксперимент с лимонной кислотой. Для того чтобы определить расположение клемм, необходимо приготовить слабый раствор и разлить его в два стакана. К выводам прикручивается тонкая медная проволока, оголенные концы которой опускаются в кислую жидкость. Если в одной из емкостей наблюдается активное газообразование, там находится минусовой вывод.
Эксперимент с сырым картофелем. Для этого нужно взять один овощ, разрезать его пополам и поместить в него медные проводки, отходящие от минусового и плюсового токовывода, на расстоянии 1 см. Возле проволоки, которая исходит от положительно заряженной клеммы, появятся зеленые пятнышки.
Измерение напряжения мультиметром. Необходимо щупами коснуться токовыводов автомобильного аккумулятора и посмотреть на показания. Если мультиметр показывает положительный заряд, то под красным проводом находится клемма со знаком «+», а под черным — минус. Если же прибор демонстрирует минусовое напряжение, то плюсовой вывод располагается под черным щупом.

Чтобы машина исправно работала, каждому автомобилисту необходимо познакомиться с методами определения полярности АКБ. Для этого нужно научиться различать маркировку на этикетке или воспользоваться подручными средствами, которые помогут распознать месторасположение токовыводов. Узнав это, можно запросто определить европейскую и российскую полярность автомобильного аккумулятора.

Прочие виды полярности

Бывают и более редкие расположения клемм, что может существенно усложнить процедуру опознания. Например, существуют модели, имеющие полярность “6”, которая визуально определяется по наличию плюсовой клеммы справа, но сам корпус устройства имеет практически квадратный вид.

Полярность “9”, она же “5” также встречается не очень часто. Узнать о том, что аккумулятор относится к этой категории можно по расположению клемм ровно посередине АКБ.

Еще бывает полярность “2”, она также встречается на грузовых автомобилях и спецтехники. В этом случае клеммы расположены по диагонали.

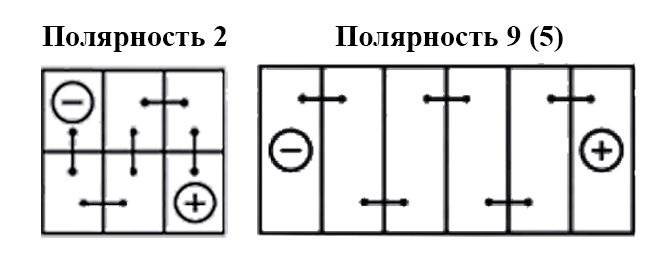

Полярность 2 и 9

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

Советуем изучить Емкостное сопротивление

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Что такое полярность аккумулятора

Полярность АКБ определяет последовательность расположения клемм на аккумуляторе. Она бывает прямой и обратной. Давайте разберемся, что это такое и как определить полярность аккумулятора автомобиля.

Прямая

Все автомобили, что выпускались в Советском Союзе, были оснащены батареей с прямым типом установки выводов. На них, если АКБ повернуть разъемами к себе, положительный разъем находится слева, а отрицательный – справа. Сейчас большинство транспортных средств, выпускаемых в странах СНГ, комплектуются батареями, имеющими прямое расположение полюсов. Такие накопители электрической энергии обозначаются знаками «1», «L». В Корее и Японии распространено обозначение «JL».

Обратная

Почти на все импортные автомобили установлены аккумуляторы с обратной полярностью. У них отрицательная клемма устанавливается слева, а положительная – справа, если смотреть на АКБ с той стороны, на которой находятся клеммы. Эти накопители обозначаются знаками «0», «R». В Корее и Японии применяется обозначение «JR».

Давайте разберемся, в чем разница между прямой и обратной полярностью.

В чем разница

Аккумуляторы с прямым и обратным полярностью отличаются только положением клемм. Однако при установке накопителя с неправильным расположением разъемов могут возникнуть проблемы с длиной проводов. Иногда эту проблему можно решить, если есть возможность установить АКБ в гнездо развернув его на 180 градусов, но не на всех машинах получится подключить провода — просто не хватает длины провода. Однако в любом случае лучше покупать изделие с нужным расположением разъемов.

Чтобы узнать, по какому стандарту установлены выводы, нужно повернуть накопитель лицевой стороной к себе. Определить лицевую сторону несложно. На ней присутствует этикетка с техническими характеристиками. При таком положении выводы будут находиться возле вас.

После того как вы расположили накопитель лицевой стороной к себе, нужно определить, где находится положительный, а где отрицательный выводы. Обычно клеммы подписаны. Иногда производители применяют свою систему маркировки. Например, на положительный вывод надевают колпачок красного цвета, а на отрицательный – синего или черного.

Если накопитель электроэнергии уже установлен на транспортном средстве, то свободно поворачивать его не удастся. В таком случае следует попытаться развернуть его мысленно.

Теперь легко определить полярность: если слева расположен положительный разъем, то она прямая, а если отрицательный, то обратная.

На грузовых автомобилях другое расположение выводов. Обычно они располагаются на короткой стороне накопителя. Но порядок определения типа накопителя электричества тот же.

При обратном расположении контактов плюс будет слева, а минус – справа. Маркируются такие изделия цифрой «3».

При прямом минус находится слева, а плюс – справа. Обозначаются они цифрой «4».

Имеются также накопители энергии для грузовых транспортных средств, у которых контакты расположены по диагонали.

Последствия неправильного подключения

Многие неопытные владельцы авто задаются вопросом, можно ли устанавливать в машине аккумуляторы с другой полярностью и чем может обернуться неправильное подключение. Перепутанные клеммы могут привести к серьезным последствиям.

К числу серьезных поломок, к которым может привести выбор автомобильной батареи с неподходящей полярностью, относятся:

Замыкание, которое заканчивается сгоранием нескольких предохранителей. Такую поломку можно быстро и недорого исправить. Предотвратить перегорание можно, если своевременно заметить искры, появляющиеся при подключении АКБ.
Воспламенение, возникающее при долгой эксплуатации неправильно подключенной батареи. Из-за этого сперва загораются мелкие провода, а потом и более крупные элементы.
Разрушение АКБ, которое происходит из-за оплавления некоторых деталей и разряжения батареи вследствие воздействия обратного заряда.
Поломка бортового компьютера, ремонт которого любому водителю обойдется дорого из-за высокой стоимости новой платы.
Сгорание предохранителей, которые можно поменять на новые защитные элементы в течение нескольких минут.
Поломка генератора, замена которого может сильно ударить по карману невнимательного автолюбителя. Часто на нем устанавливаются защитные предохранители, предотвращающие такие поломки. В таком случае менять генератор не придется, достаточно будет купить новый диодный мост.
Повреждение электропроводов и сигнализации, которые быстро выходят из строя при неправильной установке аккумуляторной батареи.

В любом случае лучше поменять аккумулятор с неподходящей полярностью. Несоответствие модели поможет определить длина минусовых и плюсовых проводов, которых попросту не будет хватать для подключения. Конечно, можно схалтурить и удлинить их, но неверно выбранное сечение или слабая оплетка приведут к тем же последствиям, что и неправильно подобранная АКБ.

Расположение клемм аккумулятора

Помимо автомобильных АКБ, существуют и другие виды, которые имеют свои расположения клемм.

Как определить полярность на АКБ для грузовых автомобилей

Грузовой транспорт имеет большие габариты и, соответственно, другую длину проводов и структуру подкапотного пространства. Аккумуляторная батарея грузового автомобиля отличается расположением клемм. Если поставить АКБ так, чтобы клеммы располагались справа, то плюсовая клемма будет ближе к владельцу, а минусовая дальше.

Где находятся токовыводящие элементы на нераспространенных типах батарей

Существует такая разновидность АКБ, которая обозначена цифрой 2. Микроэлементы токовывода на них, имеют диагональное расположение. В верхнем углу располагается плюсовая клемма, а противоположность находится в другом углу. Помимо разновидности «двоек», бывают ещё «шестёрки» и «девятки», но их использование крайне редкое. Тем не менее, они имеют своё расположение клемм. У «шестёрок» последовательно в один ряд по углам, а у «девяток» напротив друг друга.

Другие способы определения полюсов при отсутствии маркировки

Если по непонятным причинам отсутствует маркировка на аккумуляторной батарее, то можно узнать полярность при помощи технической документации, идущей в комплекте. Самым верным и надёжным способом выяснить полюсовку клемм — это использование мультиметра. Выше описание как проверяется полярность при помощи этого метода.

Как определить полярность аккумулятора автомобиля

Для определения существует несколько основных способов:

визуально;
при помощи мультиметра.

Визуально

Для определения плюса и минуса будет достаточно на них посмотреть. Производители изготавливают разных размеров. Относится это ко всем современным аккумуляторным батареям. Плюсовой зажим на клеммах делается больше в отличие от минуса. Если есть сомнения, то можно провести замеры используя дополнительные инструменты. При резьбе отличить таким способом не получится, потому что они одинаковые. Для их определения необходимо обратиться к этикетке на АКБ или прочитать техническую инструкцию.

Внешние отличия АКБ с прямой полярностью	Внешне отличить аккумулятор с прямой полюсовкой можно при помощи маркировочных обозначениях или прочитать техническую документацию. Там будет, П.П. или Российская, Азиатская 1 L.
Как выглядит аккумулятор с обратной полярностью	Аккумуляторная батарея также имеет свои маркировочные обозначения на корпусе или в документации. О.П. или Европейская 0 R.

С помощью мультиметра

Самым верным и точным способом узнать правильную полярность поможет специальный инструмент — мультиметр. Таким образом удастся наверняка понять, где плюс, а где минус. Подключить чёрный проводок к минусу и должно показаться параметр напряжения без всяких знаков возле цифровых обозначений. Если всё появился значок минуса на дисплее — это означает, что подключена неверная полярность. Если мультиметр имеет обозначения стрелкой, то при правильном подключении эта стрелочка уйдёт от 0 в правую сторону. При неправильном уходит в левую сторону до самого ограничения.

Мультиметр – прибор для установления полярности.

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели. Рекомендуем: Как обслужить необслуживаемый аккумулятор автомобиля Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».

Такие батареи маркируются цифрой «4».

Рекомендуем: Moll batterien, лидер на рынке автомобильных аккумуляторов

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.
