В чем отличия между магнитным полем и электрическим, есть ли разница

Молнии

Основная статья: Молния

В результате движения воздушных потоков, насыщенных водяными парами, образуются грозовые облака, являющиеся носителями статического электричества. Электрические разряды образуются между разноименными заряженными облаками или, чаще, между заряженным облаком и озоновым слоем земли, с последующим разрядом на землю. При достижении критической разности потенциалов происходит разряд молнии между облаками, на земле или в околокосмическом слое планеты. Для защиты от молний устанавливаются молниеотводы, проводящие разряд напрямую в землю.

Помимо молний, грозовые облака могут вызывать на изолированных металлических предметах опасные электрические потенциалы из-за электростатической индукции.

В 1872 году экспедицией под руководством географа Генри Ганнетта была покорена 13-я по высоте гора штата Монтана (США). Ей дали название Электрический пик

, так как у первопроходцев-покорителей, находящихся на вершине, после грозы начали сыпаться искры из пальцев рук и волос на голове.

Что такое магнитное поле?

Основными характеристиками магнитного поля являются сила и направление взаимодействия между магнитными полюсами. Магнитное поле имеет векторную природу, то есть характеризуется величиной и направлением.

Магнитное поле создается движением электрических зарядов, также называемых электрическим током. Каждый электрический ток обладает магнитным полем, и его величина зависит от силы тока и расстояния до источника. Чтобы визуализировать магнитное поле, используют магнитные линии индукции.

Магнитные поля оказывают влияние на движение заряженных частиц. Например, они могут изменять направление движения электронов в проводнике или отклонять их от прямолинейного пути. Эта способность магнитного поля воздействовать на заряженные частицы является основой для работы магнитных устройств, таких как электромоторы и генераторы.

Магнитное поле имеет свои основные характеристики, включая напряженность, индукцию и магнитный поток. Напряженность магнитного поля определяет силу взаимодействия на магнитный диполь, индукция магнитного поля описывает его воздействие на заряды, а магнитный поток измеряет количество магнитных силовых линий, проходящих через поверхность.

Магнитное поле важно для множества приложений в нашей повседневной жизни. Оно используется в различных устройствах, включая компасы, электромагниты, магнитные записывающие устройства и многое другое

Изучение магнитного поля помогает нам лучше понять природу электромагнетизма и использовать его в наших технологиях и исследованиях.

2 вариант

1. Трем парам одинаковых бумажных цилиндриков сообщены за­ряды. В какой паре цилиндрики оттолкнутся друг от друга?

1) №1
2) №2
3) №3

2. Слева висящие шарики наэлектризованы и взаимодейству­ют с правыми заряженными шариками так, как показано на рисунке. Какой из правых шаров заряжен положительно?

1) №1
2) №2
3) №3

3. Какое явление положено в основу действия электрометра? Что показывает этот физический прибор?

1) Взаимодействие электрических зарядов; есть ли на теле, которым касаются его стержня, заряд и какова его относи­тельная величина
2) На отталкивании друг от друга отрицательных зарядов; какого знака заряд находится на наэлектризованном теле
3) На отталкивании друг от друга положительных зарядов; относительную величину зарядов на телах

4. Незаряженных электроскопов касаются наэлектризованными так, как показано на рисунке, палочками. Как оказался заря­женным электроскоп №1? электроскоп №2?

1) №1 — отрицательно; №2 — положительно
2) №1 — положительно; №2 — отрицательно
3) №1 и №2 — отрицательно
4) №1 и №2 — положительно

5. Заряженных электроскопов (положение их листочков обозначено на рисунке пунктиром) касаются наэлектри­зованными палочками, в результате чего их листочки расположились иначе. Какой электроскоп был заряжен положи­тельно?

1) №1
2) №2
3) №3

6. Какое из этих веществ — проводник электричества?

1) Резина
2) Серебро
3) Шелк

7. В каких единицах измеряют электрический заряд?

1) Ваттах (Вт)
2) Джоулях (Дж)
3) Кулонах (Кл)

8. Какие частицы заключены в ядре атома?

1) Протоны и электроны
2) Протоны и нейтроны
3) Нейтроны и электроны

9. В атоме находится 19 частиц, причем протонов в его ядре 6. Сколько в нем электронов и нейтронов?

1) 6; 7
2) 7; 6
3) 6; 6

10. При наличии 8 протонов в ядре каждого из трех атомов одного и того же вещества оказалось, что в первом из них 9 электро­нов, во втором — 8, в третьем — 7 электронов. Какой атом стал отрицательным ионом?

1) Первый
2) Второй
3) Третий

11. Почему металлы — хорошие проводники электричества?

1) Потому что в узлах их кристаллических решеток расположены ионы
2) Потому что в них есть свободные электроны
3) Потому что в атомах металлов много электронов

12. При каком условии в проводнике возникает электрический ток?

1) Если в нем создано электрическое поле
2) Если в нем много заряженных частиц
3) Если частицы с электрическим зарядом приходят в движе­ние

13. За счет какой энергии положительные и отрицательные заря­ды разделяются в гальваническом элементе?

1) Механической
2) Внутренней
3) Энергии химических реакций

14. Что такое схема электрической цепи?

1) Рисунок, на котором условно обозначены электроприборы
2) Чертеж, на котором с помощью условных обозначений по­казаны соединения всех составных частей цепи
3) Чертеж, показывающий, как соединены между собой про­водниками потребители тока

15. Укажите, каким из этих условных обозначений изображают замыкающее цепь устройство.

1) №1
2) №2
3) №3

16. Электрическая цепь состоит из аккумулятора, звонка и ключа. Какая из представленных здесь схем ей соответствует?

1) №1
2) №2
3) №3

17. Движение каких заряженных частиц образует электрический ток в металлах? в проводящих растворах?

1) Электронов; ионов
2) Положительных ионов; отрицательных ионов
3) Ядер атомов; любых ионов

18. Чем вызван выбор в качестве направления электрического тока направление от положительного полюса источника тока к отрицательному, т.е. противоположное действительному пе­ремещению заряженных частиц (электронов) в обычных (ме­таллических) проводниках?

1) Историческим фактом: незнанием в то время, когда делал­ся этот выбор, природы электрического тока
2) Удобством нахождения этого направления
3) Неизвестно

19. Какое действие электрического тока не проявляется в ме­таллах?

1) Магнитное
2) Химическое
3) Тепловое

20. Какой прибор предназначен для обнаружения в цепи электри­ческого тока? Какое действие тока использовано в его устрой­стве?

1) Гальванический элемент; химическое
2) Электрометр; магнитное
3) Гальванометр; магнитное

Ответы на тест по физике Электрические заряды и электрический ток1 вариант
1-3
2-1
3-1
4-2
5-3
6-2
7-3
8-1
9-2
10-1
11-3
12-3
13-1
14-3
15-2
16-2
17-1
18-1
19-3
20-32 вариант
1-3
2-1
3-1
4-2
5-3
6-2
7-3
8-2
9-1
10-1
11-2
12-1
13-3
14-2
15-2
16-3
17-1
18-1
19-2
20-3

Магнитное поле

Данным термином физики называют силовое поле, воздействующее только на движущиеся тела, заряды или частицы, каждая из которых обладает магнитным моментом. Сила в этом случае в меньшей степени зависит от состояния движения заряда. В роли зарядов при этом могут выступать электроны. Что касается напряжённости такого поля, то её величина будет находиться в прямой пропорции от скорости заряда и его значения.

Одним из самых лучших примеров МП на лекциях и семинарах по физике часто называется наша с вами планета. Дело в том, что поскольку центр планеты состоит пусть из раскалённого, но всё же железа, он (как и другие тела, состоящие из металлов) способен перемещать по себе электроны, в связи с чем самое большое магнитное поле на планете создаётся самой планетой, а точнее – её центром. Исчезновение этого поля привело бы к катастрофам и, возможно, гибели всего живого на Земле.

Более «классическим» примером МП можно считать электромагниты. Они обычно состоят из проводов, обмотанных вокруг ферромагнетиков. Ферромагнетики – это ряд веществ, которые получают магнитные свойства только в случае, если их температура ниже определённого уровня. Последнее понятие в физике называют температурой Кюри. Ферромагнетики, по сути – уникальные вещества, ведь они взаимодействуют с МП, не неся в себе движущихся зарядов.

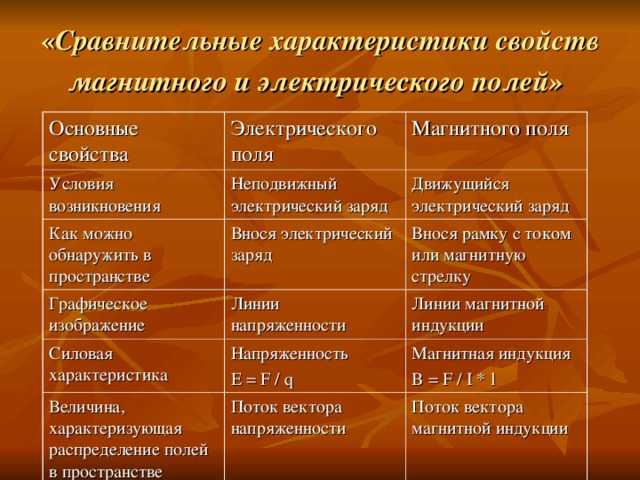

Основные отличия магнитного поля от электрического поля

Первое отличие между магнитным и электрическим полем заключается в их источниках. Электрическое поле образуется в результате наличия электрического заряда, например, электрона или протона. Заряженные частицы создают электрическое поле вокруг себя.

Магнитное поле в свою очередь возникает при движении электрического заряда. Отличие магнитного поля заключается в том, что оно возникает только при наличии движущегося заряда или тока. Магнитное поле образуется вокруг проводника с электрическим током, магнита или другого источника магнитизма.

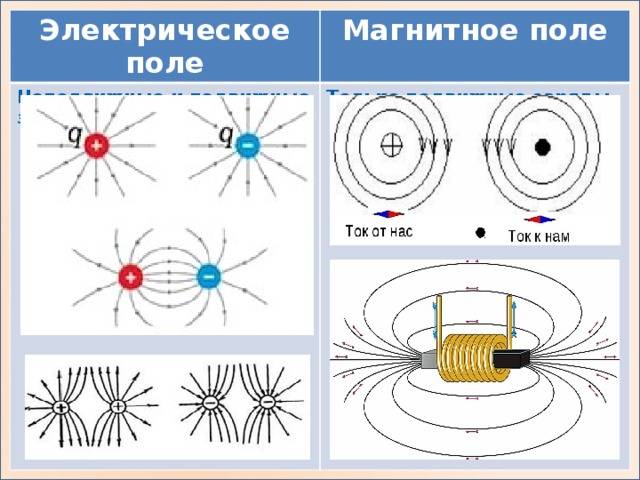

Второе отличие состоит в направленности силовых линий, которые характеризуют магнитное и электрическое поле. В электрическом поле силовые линии направлены от положительных зарядов к отрицательным. Это означает, что два положительных заряда будут взаимодействовать с отталкиванием, а положительный и отрицательный заряды – с притяжением.

В магнитном поле силовые линии образуют замкнутые петли, направленные от северного магнитного полюса к южному. Это означает, что магнитные полюса притягивают друг друга – отталкивание не происходит.

Третье отличие между магнитным и электрическим полем связано с тем, какие объекты они воздействуют. Электрическое поле действует на все заряженные частицы – положительные и отрицательные. Это означает, что оно может взаимодействовать со всеми веществами и материалами, содержащими заряженные частицы.

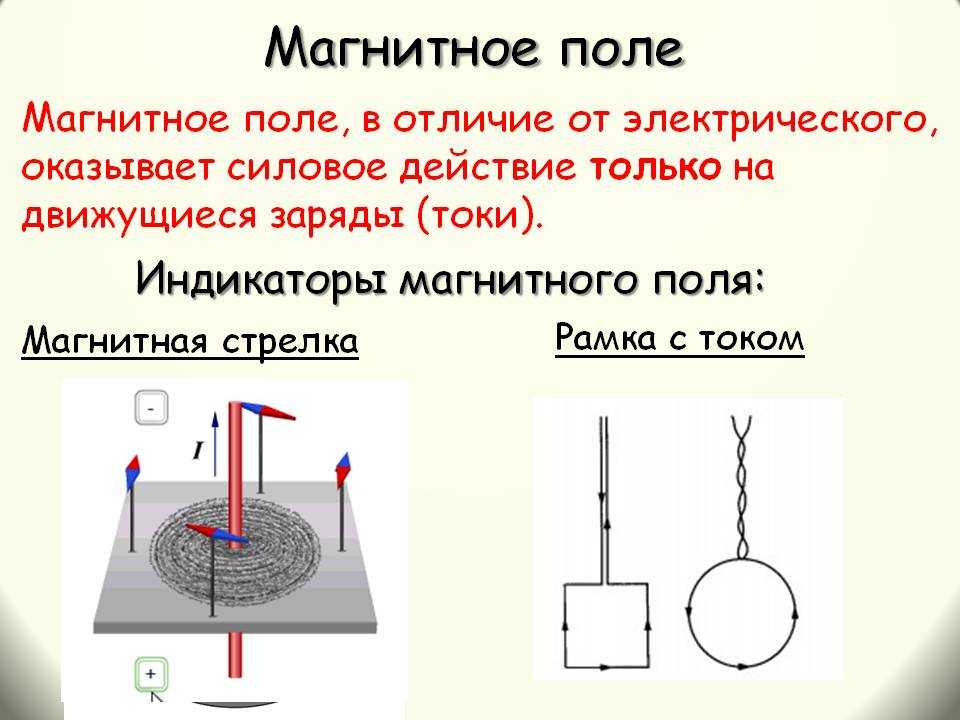

Магнитное поле воздействует только на движущиеся заряды. Однако его действие может проявляться и на незаряженных телах, если они состоят из вещества, обладающего магнитными свойствами. Например, магнитное поле воздействует на магниты и железо, содержащееся в других материалах.

Таким образом, можно заключить, что магнитное поле и электрическое поле имеют разные источники, направленность силовых линий и объекты, на которые они воздействуют. Понимание этих отличий является важным шагом для понимания принципов действия электромагнитных явлений и их применения в нашей повседневной жизни.

Объединение полей

Когда электрический заряд движется, он создает магнитное поле вокруг себя. В свою очередь, изменение магнитного поля порождает электрическое поле. В результате этих взаимодействий образуется электромагнитная волна, которая распространяется в пространстве.

Электромагнитное поле играет ключевую роль во многих физических явлениях, таких как электрический ток, электромагнитное излучение и взаимодействие заряженных частиц. Оно объединяет электрические и магнитные силы в единую систему, что позволяет нам понять и описать множество явлений в нашей окружающей среде.

Понимание взаимосвязи между электрическим и магнитным полем позволило развить множество технологий и приложений, таких как электрические сети, электромагнитные моторы, радио и телевизия, а также медицинская и научная аппаратура.

What is Electric Field?

An electric field is surrounded by electrically charged particles that exert force on all the other charged particles that may attract or repel them.

It is produced by a unit pole charge that may either be negative or positive. It is a system of charged particles. Electric field arises from electric charges or from time-varying magnetic fields.

The direction of the field is recognized as the direction of the force which is imposing on the positive charge. The electric lines of force come out for the positive charge and move towards the negative charge. Types of the electric field:

·   Uniform Electric Field: The field which is constant at every point by placing two conductors parallel to each other and the potential difference remains the same is called a uniform electric field.

·   Non-uniform Electric Field: The field which is irregular at every point and has a different magnitude and direction is called a non-uniform magnetic field.

In an electric field, the field lines never intersect with each other. They are always perpendicular to the magnetic field of lines. When the lines of the fields are close together, the field is strong.

But when the lines move apart, the field lines become weak. The field lines are always directly proportional to the magnitude of the charge.

The electric fields always start with a positive charge and end with a negative charge. But in case any charge is single, then they start or end at infinity.

The line curves in an electric field are continuous in a charge-free region. And the lines of the electric fields are always measured in two dimensions.

Вопрос-ответ:

Что такое магнитное поле?

Магнитное поле — это область вокруг магнита или провода, в которой проявляются магнитные свойства и действия магнитных сил.

Как определить направление магнитного поля?

Направление магнитного поля определяется согласно правилу левой руки. Если левая рука помещается так, чтобы большой палец указывал в направлении тока электрического провода или движения положительных зарядов, то пальцы остальных пальцев будут указывать направление магнитного поля.

Какие свойства имеет магнитное поле?

Магнитное поле имеет несколько свойств: оно создает магнитное взаимодействие между движущимися электрическими зарядами, оно может изменять скорость и направление движения зарядов, оно влияет на движение зарядов внутри проводников, и оно взаимодействует с другими магнитными полями.

Что такое магнитная индукция?

Магнитная индукция — это векторная физическая величина, которая характеризует магнитное поле в точке. Она обозначается символом B и измеряется в теслах (Тл).

Как влияет магнитное поле на заряды?

Магнитное поле влияет на движение зарядов. Заряды, движущиеся в магнитном поле, ощущают магнитную силу, которая действует перпендикулярно их скорости и магнитному полю. Это вызывает изменение направления движения зарядов, но не изменяет их скорость.

Что такое магнитное поле?

Магнитное поле — это особое физическое поле, создаваемое движущимися электрическими зарядами. Оно проявляется вокруг магнитов и токов. Магнитное поле обладает магнитной индукцией и направленностью.

Как измерить ЭМП

Вектором магнитной индукции B характеризуется интенсивность силового действия со стороны магнитного поля (на полюс или на ток), и поэтому является его главной характеристикой в данной точке пространства.

Значит, исследуемое магнитное поле может взаимодействовать силовым образом либо с магнитом, либо с элементом тока. Кроме того, оно способно наводить ЭДС индукции в контуре, если магнитное поле, пронизывающее контур, изменяется с течением времени, либо если контур изменяет свое положение относительно магнитного поля.

На элемент проводника с током длиной dl в магнитном поле с индукцией B будет действовать сила F, величина которой может быть найдена с помощью следующей формулы:

Значит, индукция B исследуемого магнитного поля может быть найдена по силе F, действующей на помещенный в это магнитное поле проводник заданной длины l с постоянным током известной величины I.

Магнитные измерения удобно проводить практически, используя величину, называемую магнитным моментом. Магнитный момент Pm характеризует контур площади S с током I, а величина магнитного момента определяется так:

ρm= I×S

Если используется катушка из N витков, то ее магнитный момент будет равен:

ρm= I×N×S

Механический момент взаимодействия магнитных сил M можно найти, исходя из значений магнитного момента Pm и индукции магнитного поля B следующим образом:

Однако для измерения магнитного поля не всегда удобно пользоваться его механическими силовыми проявлениями. Есть еще одно явление, на которое можно опереться. Это явление электромагнитной индукции. Закон электромагнитной индукции в математической форме записывается формулой:

Итак, магнитное поле проявляет себя силами либо наводимой ЭДС. При этом источником самого магнитного поля является электрический ток.

Если ток, порождающий магнитное поле в данной точке пространства известен, то напряженность магнитного поля в этой точке (на расстоянии r от элемента тока) можно найти с помощью закона Био-Савара-Лапласа:

Стоит отметить, что магнитная индукция B в вакууме связана с напряженностью магнитного поля H (порожденного соответствующим током) следующим соотношением: Β0=μ0H.

Магнитная постоянная вакуума в системе СИ определяется через ампер. Для произвольной же среды данная константа есть отношение магнитной индукции в данной среде к магнитной индукции в вакууме, и называется магнитной проницаемостью среды: μ=B/B0.

Магнитная проницаемость воздуха практически совпадает с магнитной проницаемостью вакуума, поэтому для воздуха магнитная индукция B практически тождественна напряженности магнитного поля H.

Единица измерения магнитной индукции в системе СИ — тесла , в системе СГС — Гаусс , причем 1 Тл = 10000 Гс. Измерительные приборы для определения индукции магнитного поля, называются тесламетрами.

Напряженность H магнитного поля измеряется в амперах на метр (А/м), причем 1 ампер/метр задается как напряженность магнитного поля соленоида бесконечной длины с единичной плотностью витков при протекании по данному соленоиду тока в 1 ампер. Один ампер на метр можно определить и иначе: это напряженность магнитного поля в центре круглого витка с током в 1 ампер при диаметре витка в 1 метр.

Стоит отметить такую величину, как магнитный поток индукции — Ф. Это скалярная величина, в системе СИ она измеряется в веберах, а в системе СГС — в максвеллах, причем 1 мкс = 0,00000001 Вб. 1 Вебер — это магнитный поток такой величины, что при убывании его до нуля, по сцепленной с ним проводящей цепи сопротивлением 1 Ом, пройдет заряд в 1 Кулон.

Если принять за исходную величину магнитный поток Ф, то индукция магнитного поля B будет плотностью магнитного потока. Приборы для измерения магнитного потока называются веберметрами.

Магнитная индукция может определяться либо через силу (или через механический момент), либо через наводимую в контуре ЭДС. Это так называемые прямые измерительные преобразования, при которых магнитный поток или магнитная индукция выражаются через другую физическую величину (силу, заряд, момент, разность потенциалов), однозначно связанную с магнитной величиной посредством фундаментального физического закона.

Преобразования, в которых магнитная индукция B или магнитный поток Ф находятся через ток I, длину l или радиус r, называются обратными преобразованиями. Такие преобразования выполняются с опорой на закон Био-Савара-Лапласа, с использованием известного соотношения между магнитной индукцией B и напряженностью магнитного поля H.

Применение магнитных и электрических полей в нашей жизни

Магнитные и электрические поля являются фундаментальными явлениями природы и имеют широкое применение в различных сферах человеческой жизни. Они играют важную роль в научных исследованиях, технологических процессах и повседневной деятельности.

Медицина

В медицине магнитные и электрические поля используются для диагностики и лечения различных заболеваний. Например, магнитно-резонансная томография (МРТ) основана на создании мощного магнитного поля и использовании радиоволн для получения детальных изображений внутренних органов и тканей человека. Также магнитные поля применяются в физиотерапии для ускорения заживления ран, облегчения боли и реабилитации после травм.

Технологии

Магнитные и электрические поля широко применяются в различных технологических процессах. Например, электрические поля используются в электрооборудовании, электромоторах и генераторах для создания и передачи электроэнергии. Магнитные поля используются в магнитоэлектрических устройствах, таких как микрофоны, динамики и магнитные диски для хранения информации. Также магнитные поля используются в магнитной навигации, военных технологиях и магнитных сепараторах для отделения металлических и неметаллических материалов.

Энергетика

Магнитные и электрические поля имеют важное значение в области энергетики. Электрические поля используются для передачи электроэнергии через систему электрических проводов и для ее преобразования в механическую энергию при работе электромоторов

Магнитные поля применяются в электростанциях для создания вращающегося магнитного поля, необходимого для работы генераторов. Кроме того, магнитные поля используются в солнечных батареях для создания электромагнитных возмущений, которые приводят к генерации электроэнергии.

Научные исследования

Магнитные и электрические поля активно используются в научных исследованиях для изучения свойств и взаимодействий различных веществ и материалов. Научные инструменты, такие как магнитные спектрометры и электростатические ионоизаторы, работают на основе создания и контроля магнитных и электрических полей. Такие исследования позволяют расширить наши знания о фундаментальных принципах природы и развить новые технологии.

В заключение, магнитные и электрические поля имеют широкое применение в различных сферах нашей жизни, включая медицину, технологии, энергетику и научные исследования. Они являются основой для развития новых технологий и улучшения качества жизни людей.

Электрическое, магнитное и электромагнитное поле

Наиболее сложные понятия, с которыми приходится сталкиваться при изучении электротехники и радиотехники, — это понятия об электрическом, магнитном и электромагнитном поле. И дело здесь, пожалуй, не в том, что электрическое или магнитное поля нельзя увидеть или потрогать рукой. Ведь мы довольно четко, хотя и упрощенно, представляем себе атом, несмотря на то что посмотреть на него не можем.

Основная трудность состоит в том, что невозможно представить себе какую-нибудь модель поля подобно тому, как мы рисуем в своем воображении упрощенную модель атома. Понятие об электрическом, магнитном и электромагнитном полях лучше всего взять из простейших опытов. Затем можно будет дополнить и развивать эти понятия, используя огромные достижения математики и физики в области изучения полей.

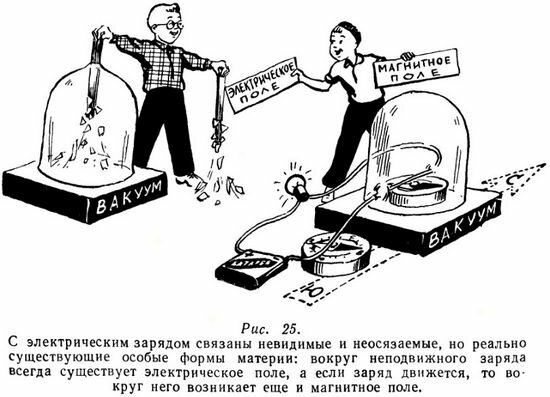

Электрическое поле возникает вокруг всякого электрического заряда или вокруг предмета, на котором имеется избыток зарядов какого-нибудь одного знака. Мы потерли о шерсть пластмассовую палочку дли обычную гребенку, создав на ней избыток отрицательных зарядов, и пространство вокруг гребенки приобрело какие-то особые свойства: мелкие клочки бумаги, попадая в это пространство, начинают притягиваться к ней. Каким образом наэлектризованная гребенка действует на клочки бумаги? Может быть, действие электрических сил передается через частицы окружающего воздуха?

Ни в коем случае! Если мы проделаем свой опыт в пустоте, то клочки бумаги будут так же притягиваться к гребенке, как и в воздухе или в каком-либо другом газе (рис. 25). Значит, дело здесь не в молекулах, атомах или других частицах окружающей среды. Значит, вокруг электрического заряда (в данном случае вокруг наэлектризованной гребенки) существует какое-то особое состояние пространства, какая-то особая форма материи, через которую и передается действие электрических сил. Эта особая форма материи, существующая наряду с такой известной нам формой материи, как вещество, и есть электрическое поле.

Науке уже многое известно об электрическом поле. Известно, например, что оно обладает определенной массой и запасом энергии (в нашем опыте эта энергия расходуется на перемещение к гребенке клочков бумаги). Многого об электрическом поле мы еще не знаем, однако факт его существования, подтвержденный многочисленными опытами, не может вызывать никаких сомнений.

Другая особая форма материи, существование которой также подтверждается опытами, — это магнитное поле. Магнитное поле появляется как следствие движения электрических зарядов. В этом легко убедиться, если поднести компас к проводнику, по которому течет постоянный ток (рис. 7). Под действием магнитного поля, возникающего вокруг проводника с током, стрелка компаса несколько отклонится, так же как она отклонилась бы под действием обычного магнита. Магнитное поле, как и электрическое, обладает запасом энергии (в нашем примере часть этой энергии расходуется на поворот стрелки компаса).

Электрическое и магнитное поля тесно связаны с электрическим зарядом или его движением: уберите заряд — и электрическое поле исчезнет; прекратите ток в цепи — и магнитного поля нет. Но можно получить электрическое и магнитное поля, а точнее, более сложное, электромагнитное поле, не связанное с электрическими зарядами, как бы оторванное от них.

Электромагнитное поле имеет черты как электрического поля (как говорят, имеет электрическую составляющую), так и магнитного поля (магнитная составляющая). Это значит, что электромагнитное поле могло бы при определенных условиях и поворачивать стрелку компаса, подобно магнитному полю, и перемещать электрические заряды, подобно электрическому полю. Электрическая и магнитная составляющие тесно связаны между собой, и каждая из них обладает запасом энергии, определяющим энергию всего электромагнитного поля.

Электромагнитное поле возникает при любом, даже незначительном изменении тока в проводнике. Изменяясь вместе с током, оно воздействует на соседние участки пространства, передает им свою энергию, и в этих, соседних участках также образуется электромагнитное поле. Таким образом, во все стороны от проводника, со скоростью света — 300 000 км/сек — все дальше и дальше движется волна электромагнитного поля, перенося с собой запасы энергии, которые она получила еще в месте своего возникновения.

Изображение магнитного поля

Для наглядности магнитное поле, как и электрическое, можно изображать графически с помощью силовых линий. Данные линии носят название линий магнитной индукции.

Определение 1

Линиями магнитной индукции (или силовыми линиями магнитного поля) называют кривые, изображающие магнитное поле так, что если провести касательную в любой точке к этой линии, то она будет направлена так же как вектор магнитной индукции в избранной точке.

Статья: Силовые линии магнитного поля

Найди решение своей задачи среди 1 000 000 ответов

Эти линии всегда замкнуты или начинаются и заканчиваются в бесконечности. В этом состоит качественное отличие магнитного поля от электростатического. Силовые линии магнитного поля охватывают проводники с токами. Тот факт, что силовые линии магнитного поля всегда замкнуты, говорит том, что не существует в природе свободных магнитных зарядов.

Силовые линии электростатического поля разомкнуты. Они начинаются на положительных и заканчиваются на отрицательных зарядах.

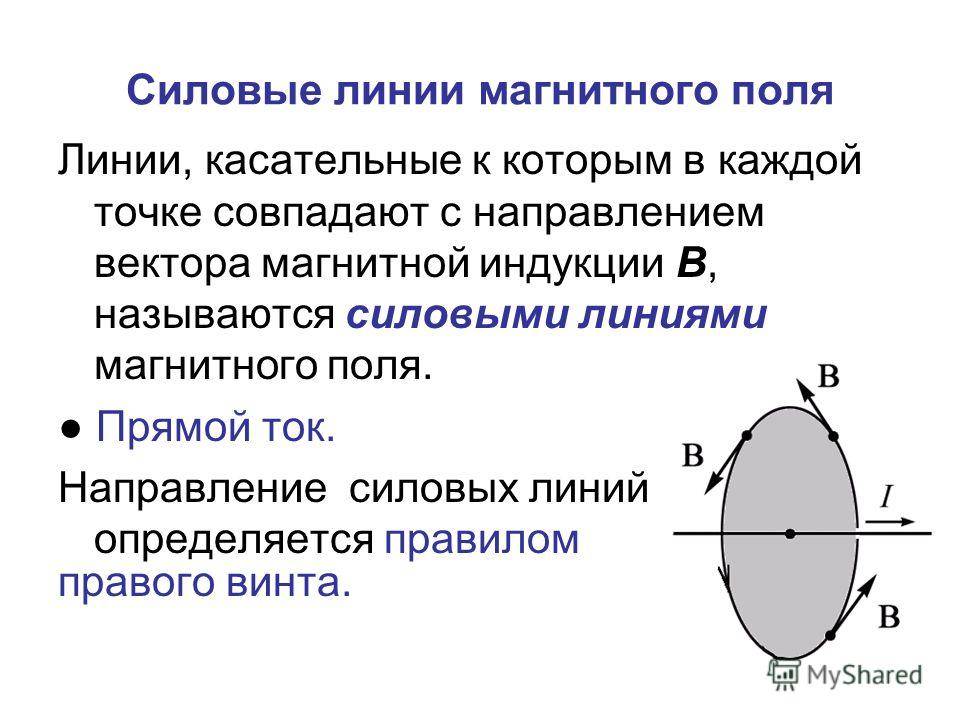

Как направлены линии магнитной индукции, находят, применяя правило правого винта (правило буравчика, его еще называют правилом Максвелла). Если правый винт вкручивать в соответствии с направлением течения тока, то направление вращения головки винта укажет на направление линий магнитной индукции поля.

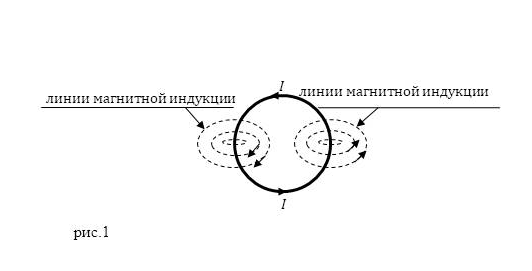

Рассмотрим круговой виток с током (рис.1). Плоскость витка лежит в плоскости чертежа. Вращаем головку буравчика по току, получаем, направление линий магнитной индукции указанное на рисунке. Плоскость, в которой они лежат, перпендикулярна плоскости чертежа. Линии индукции поля бесконечно навиваются на виток, плотно заполняют все пространство, но никогда не возвращаются дважды в одну точку поля.

Рисунок 1. Круговой виток с током. Автор24 — интернет-биржа студенческих работ

Схематичное изображение магнитного поля при помощи силовых линий рассказывает не только о направлении поля. В нем должна быть заключена информация о величине магнитной индукции этого поля. Линии магнитной индукции изображают с такой частотой, что количество их, пересекающих единицу площадки, нормальной к этим линям, было прямо пропорционально модулю вектора магнитной индукции.

В неоднородных полях в точках увеличения магнитной индукции число силовых линий на единицу площади увеличивается. Там, где поле ослабевает, силовые линии редеют.

В однородном магнитном поле, в котором во всех точках $ \vec{B}=const$, линии магнитной индукции чертят в виде совокупности равноудаленных прямых.

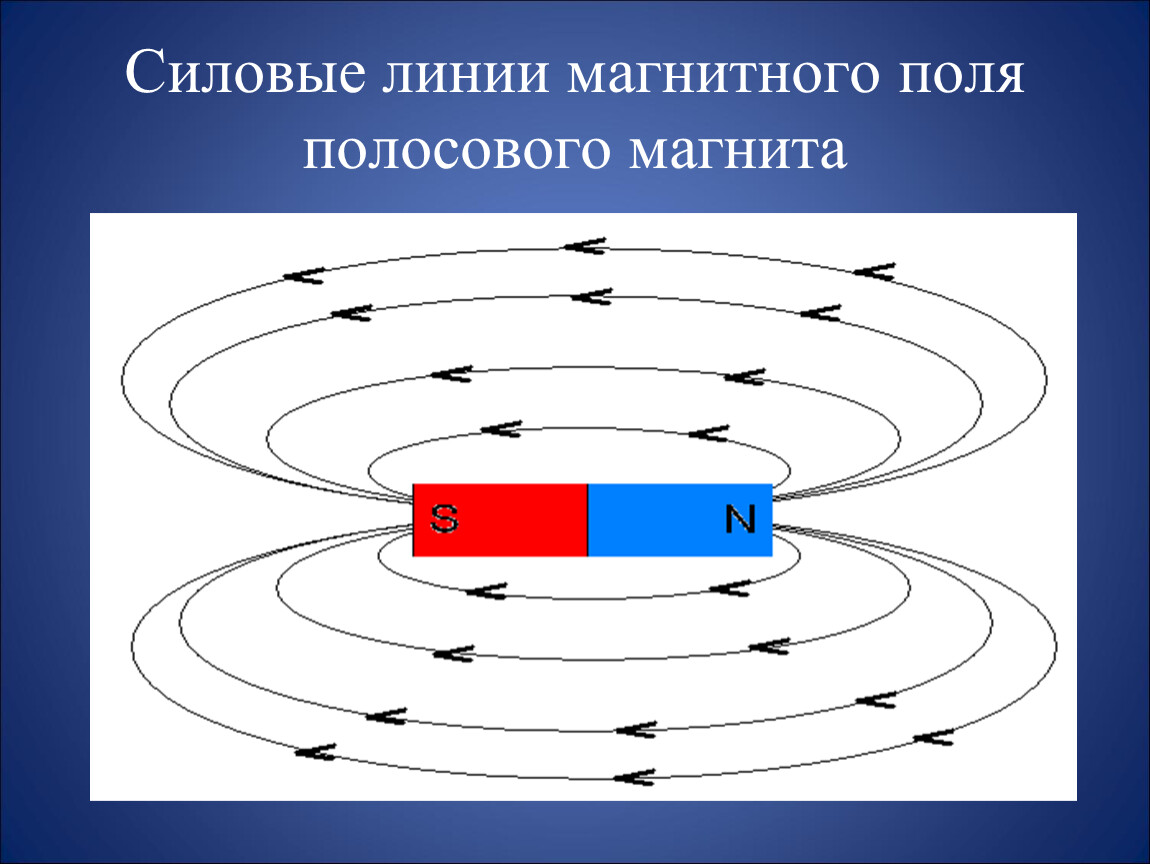

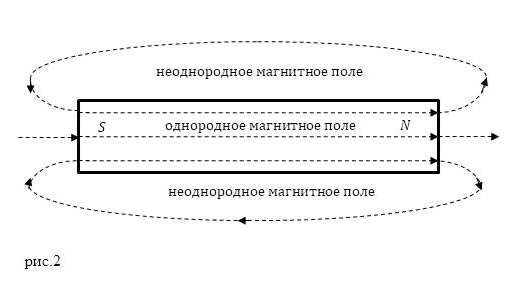

У постоянного магнита силовые линии начинаются на северном полюсе и приходят к южному. Внутри этого магнита линии магнитной индукции не разрываются (рис.2). Внешнее магнитное поле полосового магнита неоднородное (силовые линии искривлены), внутри этого магнита магнитное поле можно считать однородным, так как линии магнитной индукции параллельные прямые, находящиеся на равных расстояниях друг от друга.

Рисунок 2. Линии магнитной индукции. Автор24 — интернет-биржа студенческих работ

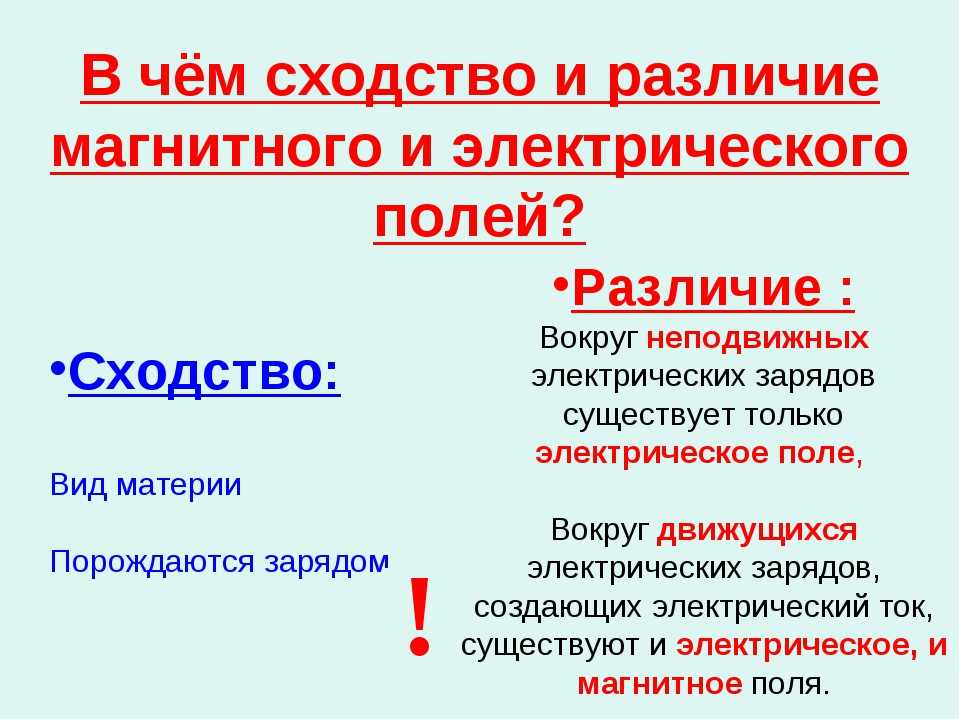

Основные сходства и различия

И электрическое, и магнитное поля являются силовыми. Это значит, что в каждой точке пространства, где действует это поле, на заряд действует определённая для этой точки сила. В другой точке эта сила будет другой. Электромагнитное поле действует на заряженные тела и частицы, но при этом электрическое поле действует на все заряды, а магнитное – только на движущиеся.

Обычные электрические заряды более-менее однородны и полюсов не содержат. Однако электрические заряды бывают двух типов: положительные и отрицательные. Знак заряда влияет на направление кулоновской силы и, следовательно, на взаимодействие двух заряженных частиц. Знак заряда не будет влиять на взаимодействие других зарядов с магнитным полем, он лишь поменяет полюса местами.
