Прямая и обратная полярность аккумулятора в чем разница

Можно ли установить другой полярности?

Теоретически можно. Но, как сказано выше, подобное может привести к лишней трате средств и дополнительным хлопотам с постановкой в гнездо, длиной проводов, несоответствием диаметра клемм. Другое дело, если подключить новый АКБ некорректно. Это может привести к тяжелым последствиям. Поэтому, если в технической документации указано, что для авто нужна прямая полярность АКБ, разумнее купить батарею именно прямой полярности.

Какими будет последствия, если перепутать полярность при подключении?

• поломка генератора;
• перегрев диодного моста;
• выход из строя диодов (сопровождается хлопком при разрушении корпуса, запахом);
• выход из строя бортовой электроники;

Важно! Большинство электронных устройств имеют защиту от переполюсовки. Но только не мощные потребители электротока — усилители, магнитолы

В них есть элементы, например, конденсаторы, которые крайне чувствительны к переполюсовке. Их поломка гарантирована из-за нагрева. Первоначально от повышения температуры конденсатор вздуется, а затем взорвется. Процесс будет сопровождаться характерным звуком и запахом

Но только не мощные потребители электротока — усилители, магнитолы. В них есть элементы, например, конденсаторы, которые крайне чувствительны к переполюсовке. Их поломка гарантирована из-за нагрева. Первоначально от повышения температуры конденсатор вздуется, а затем взорвется. Процесс будет сопровождаться характерным звуком и запахом.

• выход из строя реле в проводке;
• короткие замыкания в сети и пр.

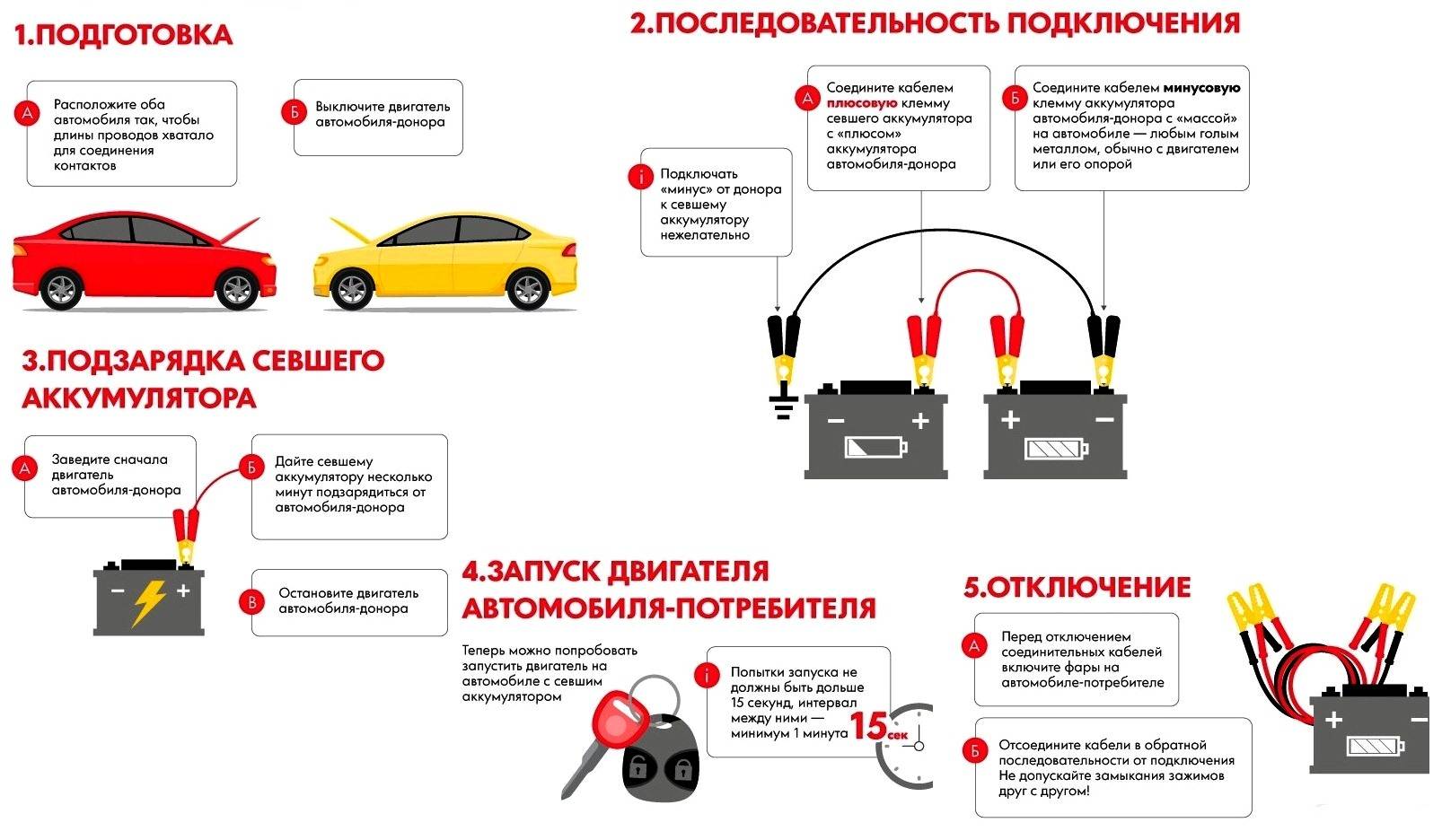

При прикуривании тоже крайне важна обратная и прямая полярность аккумулятора, что это такое описано выше. Некорректное подключение клемм с АКБ донору доставит не меньше проблем. В первую очередь вызовет мгновенное короткое замыкание с напряжением 24 В. В лучшем случае (если провода клемм имеют достаточное сечение — не менее 16 мм2) нагреются и оплавятся соединяющие провода, в худшем — водитель получит ожог рук. Повышение температуры может означать только одно — неправильную постановку зажимов.

Поэтому прикуривание выполняют по следующей схеме:

• «крокодил» клеммы крепится на положительном выводе прикуриваемого авто;
• «крокодил» клеммы крепится на положительном выводе АКБ доноре;
• «крокодил» клеммы крепится на отрицательном выводе АКБ доноре;
• «крокодил» клеммы устанавливается на отрицательном выводе прикуриваемого авто.

Важно! При постановке зажимов обращают внимание на цветовую маркировку проводов. Соединяют «+» с «+», а «-» с «-» или красный с красным, а синий (черный, зеленый) с синим

Разница между прямой и обратной полярностью

Владельцы легковых транспортных средств иностранного производства должны понимать, что на них устанавливают батареи с обратной полярностью. Отечественные автомобили оснащают аккумуляторы, клеммы которых расположены в «прямом» порядке.

На грузовые машины ставят специальные АКБ. Отводы находятся на узкой стороне корпуса. Обратную полярность в этом случае фиксируют цифрой «3», прямую – «4». Чтобы понять, к какому типу относится аккумулятор, его нужно осмотреть.

Внешний вид батарей с прямой и обратной полярностью довольно схож, поэтому перепутать их довольно легко. Чтобы не ошибиться, нужно при покупке обязательно ознакомиться со всеми необходимыми параметрами. Торопиться при выборе АКБ категорически запрещено.

Новичку следует уделить внимание следующим нюансам:

1. Плюсовая клемма толще минусовой. Таким образом снижают вероятность ошибки.
2. Для определения полярности ориентируются на маркировку и расположение отводов.
3. На аккумуляторах, которые устанавливают на спецтехнику и грузовые автомобили, клеммы размещены по диагонали.

Схемы обратной и прямой полярности считаются самыми востребованными. В перечне редких находятся аккумуляторы, обозначенные шестеркой (квадратный корпус, положительный отвод с правой стороны), 9 или 5 (клеммы располагаются посередине АКБ).

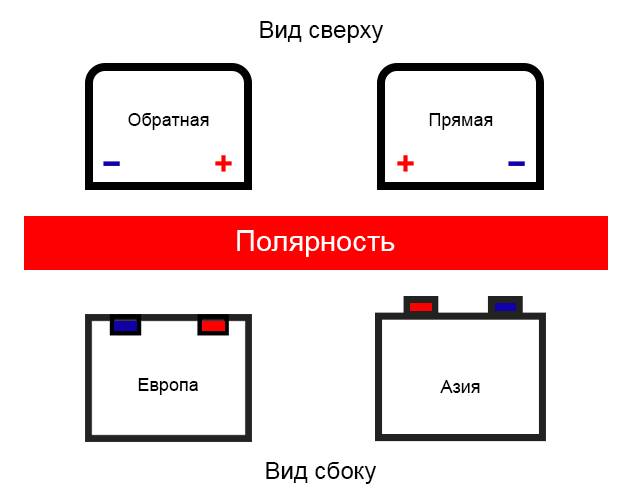

Что такое полярность аккумулятора

Полярность АКБ определяет последовательность расположения клемм на аккумуляторе. Она бывает прямой и обратной. Давайте разберемся, что это такое и как определить полярность аккумулятора автомобиля.

Прямая

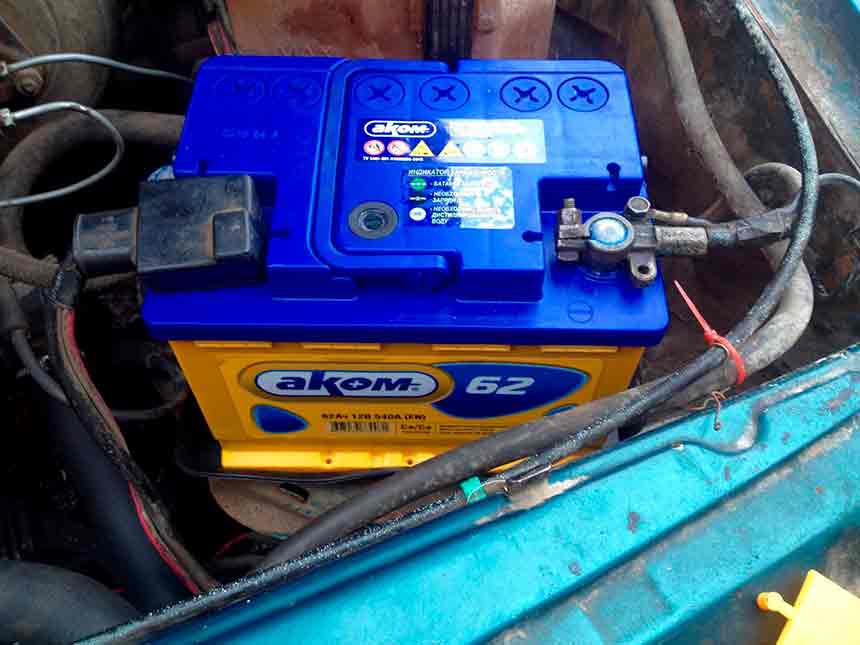

Все автомобили, что выпускались в Советском Союзе, были оснащены батареей с прямым типом установки выводов. На них, если АКБ повернуть разъемами к себе, положительный разъем находится слева, а отрицательный – справа. Сейчас большинство транспортных средств, выпускаемых в странах СНГ, комплектуются батареями, имеющими прямое расположение полюсов. Такие накопители электрической энергии обозначаются знаками «1», «L». В Корее и Японии распространено обозначение «JL».

Обратная

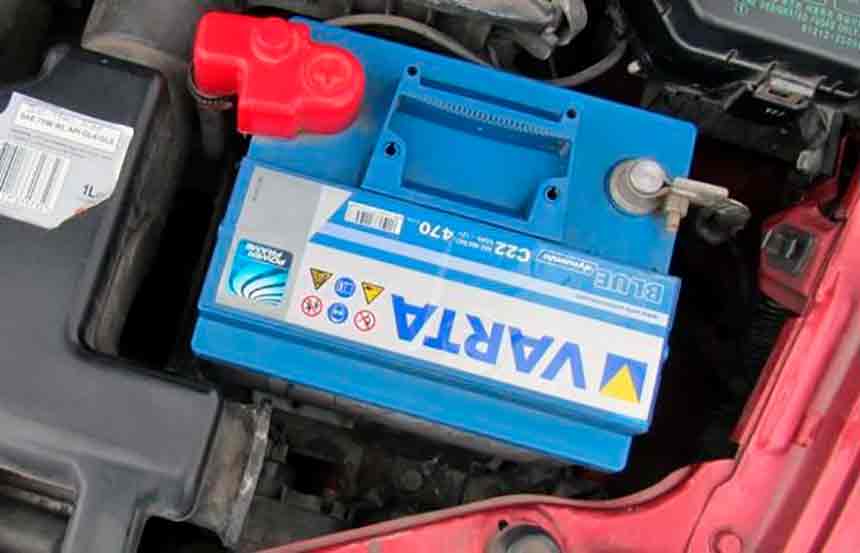

Почти на все импортные автомобили установлены аккумуляторы с обратной полярностью. У них отрицательная клемма устанавливается слева, а положительная – справа, если смотреть на АКБ с той стороны, на которой находятся клеммы. Эти накопители обозначаются знаками «0», «R». В Корее и Японии применяется обозначение «JR».

Давайте разберемся, в чем разница между прямой и обратной полярностью.

В чем разница

Аккумуляторы с прямым и обратным полярностью отличаются только положением клемм. Однако при установке накопителя с неправильным расположением разъемов могут возникнуть проблемы с длиной проводов. Иногда эту проблему можно решить, если есть возможность установить АКБ в гнездо развернув его на 180 градусов, но не на всех машинах получится подключить провода — просто не хватает длины провода. Однако в любом случае лучше покупать изделие с нужным расположением разъемов.

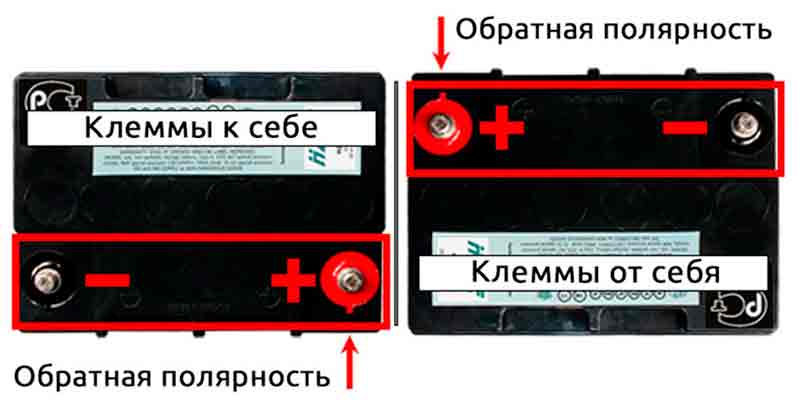

Чтобы узнать, по какому стандарту установлены выводы, нужно повернуть накопитель лицевой стороной к себе. Определить лицевую сторону несложно. На ней присутствует этикетка с техническими характеристиками. При таком положении выводы будут находиться возле вас.

После того как вы расположили накопитель лицевой стороной к себе, нужно определить, где находится положительный, а где отрицательный выводы. Обычно клеммы подписаны. Иногда производители применяют свою систему маркировки. Например, на положительный вывод надевают колпачок красного цвета, а на отрицательный – синего или черного.

Если накопитель электроэнергии уже установлен на транспортном средстве, то свободно поворачивать его не удастся. В таком случае следует попытаться развернуть его мысленно.

Теперь легко определить полярность: если слева расположен положительный разъем, то она прямая, а если отрицательный, то обратная.

На грузовых автомобилях другое расположение выводов. Обычно они располагаются на короткой стороне накопителя. Но порядок определения типа накопителя электричества тот же.

При обратном расположении контактов плюс будет слева, а минус – справа. Маркируются такие изделия цифрой «3».

При прямом минус находится слева, а плюс – справа. Обозначаются они цифрой «4».

Имеются также накопители энергии для грузовых транспортных средств, у которых контакты расположены по диагонали.

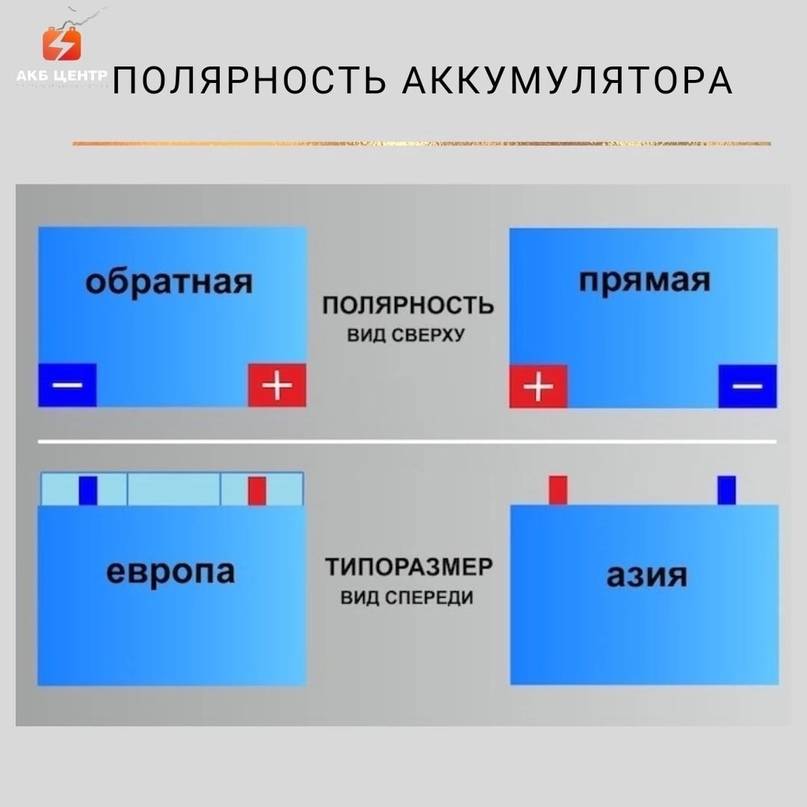

Прямая и обратная полярность АКБ – в чём разница?

Полярность автомобильного аккумулятора может быть двух видов: прямая или обратная в зависимости от того, в какой последовательности относительно корпуса находятся отрицательный и положительный выводы.

Прямая полярность аккумулятора – что это такое? Расположите батарею перед собой так, чтобы маркировочная табличка находилась у вас перед глазами, найдите клемму с обозначением «+». Если она расположена с левого края корпуса, а вывод «-» – с правого, то, следовательно, вашей АКБ соответствует прямая полярность. Это отечественная разработка, которая преимущественно используется на российских автомобилях. Кроме того, с данным вариантом расположения токовыводов можно столкнуться и на некоторых европейских автомоделях, в большинстве своём на тех, которые собираются на территории Российской Федерации или стран СНГ.

Чтобы лучше запомнить, можно провести аналогию с расположением рулевого управления: особенность российского автопрома – руль, а значит, и место водителя располагается в салоне с левой стороны.

Что значит выражение «обратная полярность аккумулятора»? Источники энергии данной разновидности более присущи автомобилям, выпускаемым европейскими и американскими производителями. Здесь всё с точностью до наоборот: клемма с обозначением на корпусе «+» устанавливается на правый край.

Можно заметить, что, кроме широко распространённых аккумуляторов прямой и обратной полярности, редко, но встречается абсолютно непредсказуемое положение токовыводов. Это наиболее характерно азиатским производителям, но такое ноу-хау не прижилось ни в нашей стране, ни на европейской территории.

При выборе аккумулятора для автомобиля в торговой сети обратите внимание, как защищены токовыводящие клеммы – на них надеты защитные колпачки разного цвета, что позволит быстро и практически безошибочно определить полярность. Как это сделать?. Колпачок синего цвета защищает минусовую клемму, а красного – плюсовую

Таким образом, если красный колпачок находится слева, это значит, что перед вами аккумулятор прямой полярности, а если справа – то обратной

Колпачок синего цвета защищает минусовую клемму, а красного – плюсовую. Таким образом, если красный колпачок находится слева, это значит, что перед вами аккумулятор прямой полярности, а если справа – то обратной.

Что будет, если перепутать полярность

Чаще путаница происходит при подзарядке АКБ, но неопытные водители неправильно подключают аккумулятор и к бортовой сети. При этом наблюдается искрение, и все элементы подвергаются серьёзной опасности. Перегоревший предохранитель – самое малое, чем грозит ошибка. Сначала проверяют все предохранители, начиная с распределительных элементов под капотом. Перегоревшие заменяют, подбирая по амперажу.

Вот что будет, если перепутать полярность аккумулятора. Наряду с перегоревшим предохранителем, возможно повреждение:

• подсветки и электроники приборной панели;
• сигнализации;
• проводов;
• бортового компьютера – электроника очень чувствительна к смене полярности, и если двигатель начинает вращаться в обратном направлении, то электроника выходит из строя;
• АКБ;
• блока управления двигателем – мотор перестаёт заводиться либо осложняется управление. В блоке управления может быть установлена защита – так называемый стабилитрон. Его параллельно подключают к питающей шине. Если он пробит и нет запасной детали, можно выполнить подключение напрямую, убрав стабилитрон;
• генератора – из строя выходят 1 и 2 диод выпрямительного моста. пробой образуется из-за того, что через соединение проходит максимальный ток и он возрастает, поскольку сопротивление диодов нулевое. В результате растёт вероятность воспламенения проводки и повреждения других элементов бортовой сети.

После замены предохранителей необходимо проверить исправность генератора. Двигатель заводят и дают ему проработать на холостых оборотах 10-15 минут, затем определяют температуру генератора. Если он перегрелся, значит, вышел из строя диодный мост. После того, проверяют остальные элементы электрической системы.

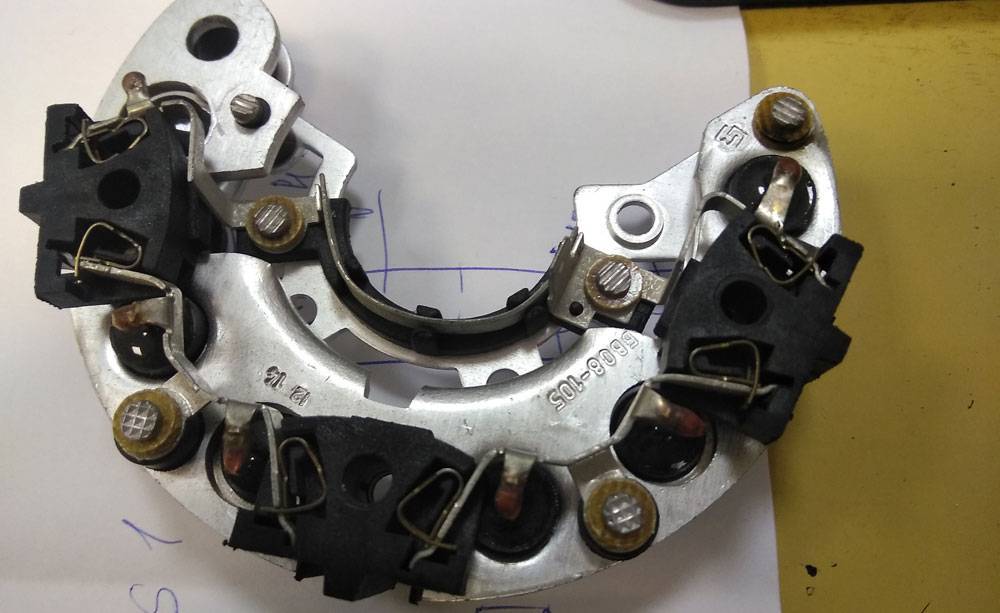

Диодный мостик генератора

Однако перепутать прямую или обратную полярность АКБ сложно, и вот по каким причинам:

• зафиксировать минусовой провод на плюсовом выводе не получается, потому что он слишком толстый;
• плюсовой провод слишком короткий.

Однако некоторым всё-таки удается поставить аккумулятор неправильно. Первый сигнал при этом – сильное искрение, что свидетельствует о коротком замыкании в цепи.

Гораздо чаще путают полярность при зарядке аккумулятора. Если оплошность была замечена сразу, нужно проверить работоспособность АКБ и подключить зарядку правильно. Если же аккумулятор успел зарядиться и работает, устанавливать его на автомобиль нельзя, потому что его полярность изменилась. Чтобы избежать поломки бортовой системы автомобиля, необходимо полностью разрядить аккумулятор, а потом зарядить его правильно.

Что такое полярность аккумулятора и как она определяется?

Понятие «полярность» аккумуляторной батареи означает определенный порядок расположения токосъемных клемм на верхней панели. За ориентир, относительно которого фиксируется их положение, принимается плоскость лицевой стороны АКБ. С учетом этих факторов существуют аккумуляторы с прямой и обратной полярностью.

Известно, что в различных моделях автомобилей аккумулятор устанавливается в предназначенный для него бокс по разному. При взгляде спереди он может располагаться одним из следующим способов:

• Боком.
• Так называемым «полубоком».
• Рабочими клеммами от себя.
• Теми же клеммами на себя.

Рассматриваемое нами понятие напрямую связано с положением АКБ в машине и по отношению самому пользователю, который обычно располагается лицом к отсеку. Как уже отмечалось по этому критерию у различных моделей аккумуляторных батарей может быть прямая и обратная полярность. Рассмотрим каждую из них более детально.

Прямая полярность АКБ

Многих пользователь по понятным причинам интересует ответ на вопрос: а что такое есть прямая и обратная полярность? Постараемся ответить на него как можно более подробно. Согласно действующим европейским стандартам прямая разновидность полярности аккумулятора соответствует левостороннему расположению плюса и правостороннему положению минусовой клеммы. На приведенном выше фото она обозначена как «Тип1» (вторая позиция слева).

Важно отметить, что и прямая и обратная полярности АКБ распознаются при определенном положении аккумулятора относительно наблюдателя. В данном случае он располагается так, чтобы клеммы находились на лицевой поверхности ближе к нему

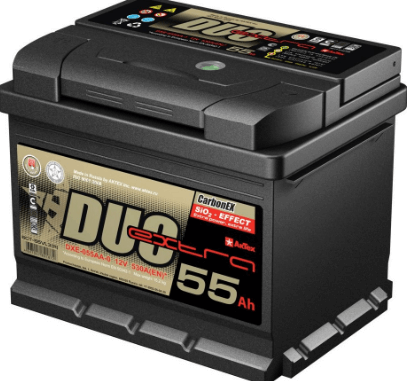

Примеры аккумуляторов прямой полярности

Пример 1

Пример 2

АКБ обратной полярности

Когда клеммы АКБ при том же положении их относительно наблюдателя установлены наоборот – это прибор с обратной полярностью. На приведенном выше фото она обозначается как «Тип 0». Таким образом, обратная полярность – это такое расположение токосъемных контактов, когда плюсовой вывод находится справа, а минусовой – слева

При этом важно помнить о том, что АКБ должен быть развернутым клеммами к наблюдателю

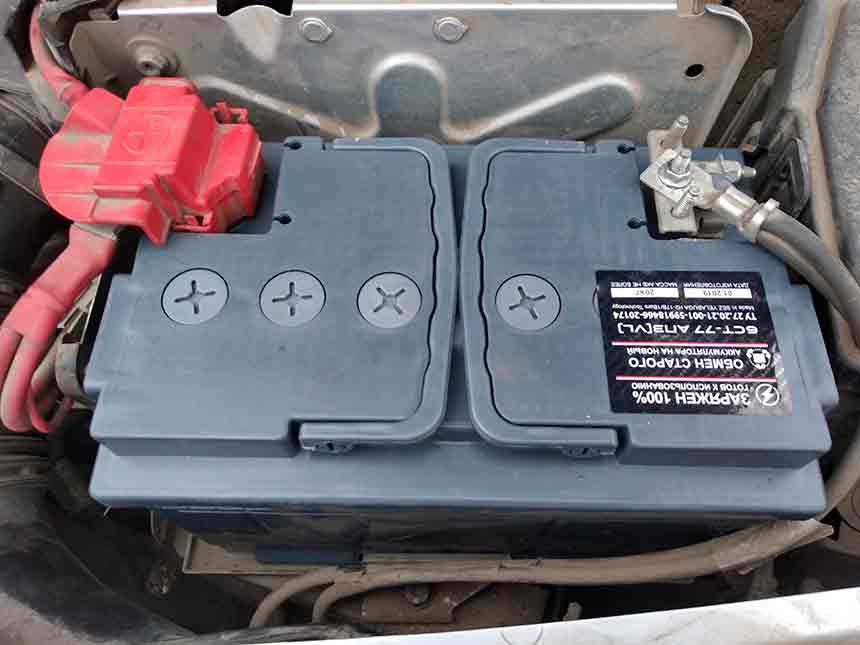

Примеры аккумуляторов обратной полярности

Пример 1

Пример 2

Различия аккумуляторов

Независимо от того, имеется ли прямая или обратная полярность у аккумулятора – порядок расположения полюсных наконечников у него заметить не так просто. Как правило, продающиеся образцы этих изделий очень схожи внешне. Они имеют одинаковые корпуса, количество банок, а также рассчитаны на ту же емкость и силу тока.

Обратите внимание: Случается так, что даже ярлыки на этих приборах бывают одинаковыми.

При внешней схожести указанные изделия все же могут иметь различную полярность установленных на них полюсных наконечников (прямую или обратную). Иногда даже водители с большим стажем работы по невнимательности путают их. Вот почему при выборе нужного изделия тем, кто полностью не уверен в своих силах, рекомендуется проконсультироваться у продавца насчет полярности АКБ.

Опытный торговый работник поможет подобрать именно тот образец прибора, который подойдет для Вашего автомобиля. Кроме того, в большинстве торговых организаций должны иметься специальные каталоги, содержащие подробнейшее описание используемых в них моделей АКБ.

Существуют и другие варианты расположения клемм, при которых обе они смещены в правую сторону корпуса (тип «3» или тип «4» на фото выше). Такое боковое смещение характерно для евро стандарта, а у нас в стране оно практически не используется.

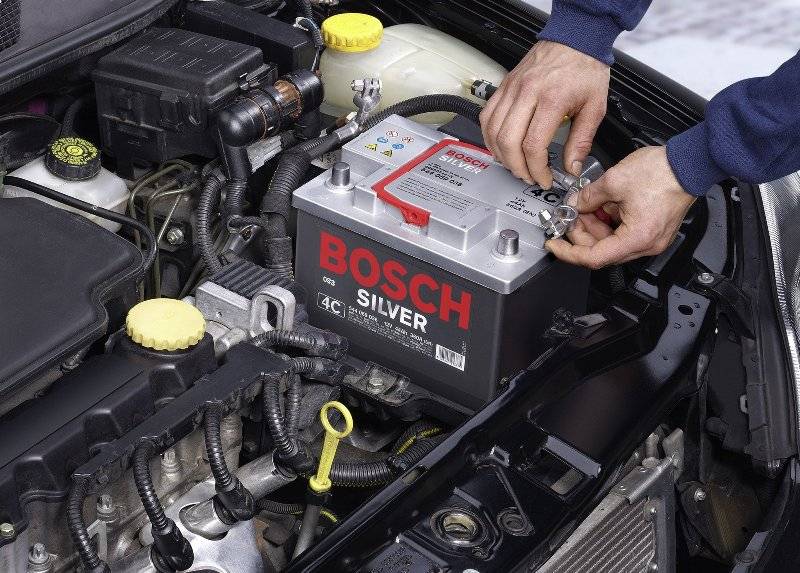

Как правильно купить аккумулятор

Покупая аккумулятор в магазине или на авторынке, автовладелец должен выбрать его исходя из основных параметров:

• габаритные размеры;
• полярность;
• емкость;
• пусковой ток.

Если аккумулятор слишком большой, его невозможно будет закрепить на платформе аккумулятора, и вы должны знать, что пластины незащищенного аккумулятора быстро осыпаются из-за вибраций. Полярность нового аккумулятора должна соответствовать типу автомобиля, и если водитель вообще не разбирается в машинах, то нужно хотя бы вспомнить, как расположены выводы старого аккумулятора, или нарисовать, чтобы не забыть, расположение клеммные штыри

Также важно выбрать ту же полярность, что и раньше, чтобы не запутаться: при неправильном подключении АКБ происходит короткое замыкание с неприятными последствиями для автовладельца

Не стоит покупать аккумулятор малой емкости; для стандартного легкового автомобиля без кондиционера и другого дополнительного электрооборудования аккумулятор должен быть не менее 55 ампер-часов. Если в электрической цепи много потребителей, можно приобрести аккумулятор на 60 Ач.

При покупке нового аккумулятора постарайтесь получить аккумулятор с максимальным пусковым током. Повреждения двигателя от такой АКБ не будет, зато стартер сможет без проблем провернуть двигатель в морозную погоду. Кроме того, не лишним будет взять с собой вольтметр (мультиметр) и проверить напряжение на выводах АКБ — у нормально заряженной АКБ должно быть около 12,5 вольт.

Полярность аккумулятора — что это и как ее определить?

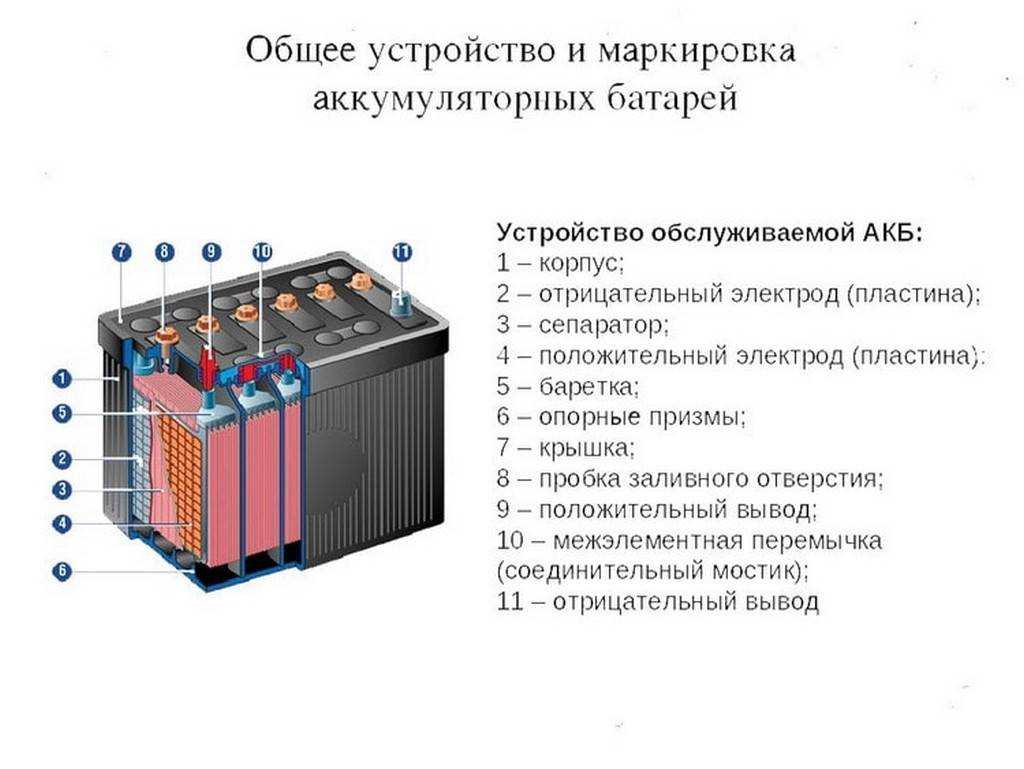

Одним из источников питания электроэнергией бортовой сети автомобиля является аккумулятор (он же просто батарея или АКБ). Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода. В ряде моделей могут дополнительно иметься пробки, для проведения обслуживания аккумулятора, а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или зарядить аккумулятор).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Отличия прямой и обратной полярности

Главное отличие рассматриваемых батарей кроется в размещении клемм – «плюсовой» и «минусовой». Внешний вид устройств и их функции бывают практически одинаковыми, особенно если они изготавливаются одним брендом для одной и той же группы авто.

Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность “Экономика предприятия”

При этом крайне нельзя ставить на автомобиль, рассчитанный на батареи прямой полярности, аккумуляторы, в которых клеммы располагаются иначе. Если полярность будет нарушена, электроника в машине функционировать не будет или вообще выйдет из строя. Помимо этого, конструкция множества автомобилей не дает возможности корректно подключить батареи, которые не подходят по полярности.

При выборе аккумулятора стоит учитывать страну, к которой относится производитель авто. Если это Россия или Япония, с высокой долей вероятности потребуется аккумулятор прямой полярности. Если речь идет о США или Германии, потребуется задействовать устройства с клеммами, которые имеют обратное расположение.

Многих людей интересует, как можно определить полярность аккумуляторной батареи без маркировки. Клеммы источника энергии часто обозначают как «+» и «-». По размещению плюсовой клеммы по отношению к корпусу несложно определить тип устройства. Иногда на корпусе нет такой маркировки, но встречаются цифры «0» и «1».

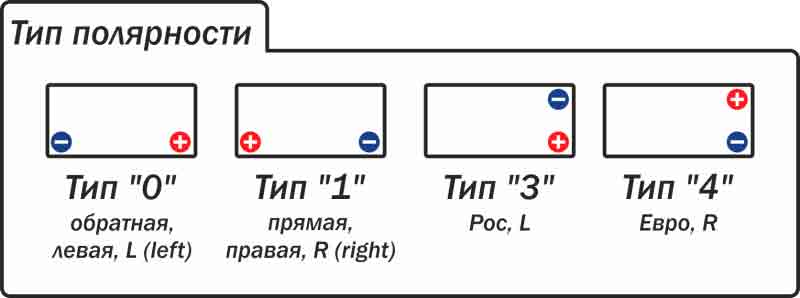

Согласно общепринятым правилам, цифре «1» соответствует прямая полярность, а «0» –обратная. Если маркировка вообще отсутствует, рекомендуется воспользоваться такими советами:

Взять штангенциркуль и измерить диаметр каждый клеммы

При этом важно учитывать, что плюсовая клемма всегда чуть толще по сравнению с минусовой.
После определения, какой из выводов тока отвечает плюсовой маркировке, стоит уточнить его расположение относительно корпуса. К примеру, удалось установить, что правая клемма является плюсовой

Это означает, что аккумулятор имеет обратную полярность.
К каждой неопознанной клемме стоит привязать тонкую медную проволоку. Затем необходимо взять некрепкий раствор лимонной кислоты, налить в 2 емкости и погрузить туда проволочные концы. Емкость, в которой начнется реакция в виде образования пузырьков, укажет на токовывод, соответствующий маркировке «-». Таким образом, удастся установить, что другой вывод является плюсовым. Его расположение поможет точно определить тип батареи.
Вместо раствора лимонной кислоты допустимо использовать сырой картофель. Тут ситуация будет обратной. Реакция начнется для проволоки, которая соединяется с плюсовой клеммой. При этом на поверхности корнеплода появится зеленоватое пятно. Таким образом удастся определить тип аккумуляторной батареи.
Еще один способ подразумевает использование мультиметра. Он позволяет определить напряжение на немаркированных выводах приспособления
При этом нужно одновременно коснуться щупами прибора токовыводящих стержней АКБ и обратить внимание на показания. Если значение является положительным, это значит, что красный проводник соединяется с плюсовой клеммой
Если показатель является отрицательным, с плюсовым токовыводом соединяется черный провод. Отталкиваясь от расположения плюсового стержня, удается определить полярность прибора.

Путать полярности строго запрещено. Дело в том, что ниша, отведенная под аккумуляторную батарею в отсеке двигателя, имеет не только конкретный номер, но и расположение. Это означает, что расположить там оборудование удастся лишь одним способом.

При неработающем двигателе нельзя удастся эксплуатировать только включенные в сеть устройства. Аккумулятор с нарушенной полярностью способен вызвать короткое замыкание. Оно, в свою очередь, может спровоцировать возгорание транспортного средства.

Что такое полярность АКБ?

Полярность автомобильной батареи определяет место установки токопроводящих клемм на крышке аккумулятора. Как правило, они монтируются на одинаковых местах, отличие может заключаться в типе штырей.

Есть несколько видов полярности:

• прямая полярность;
• обратная.

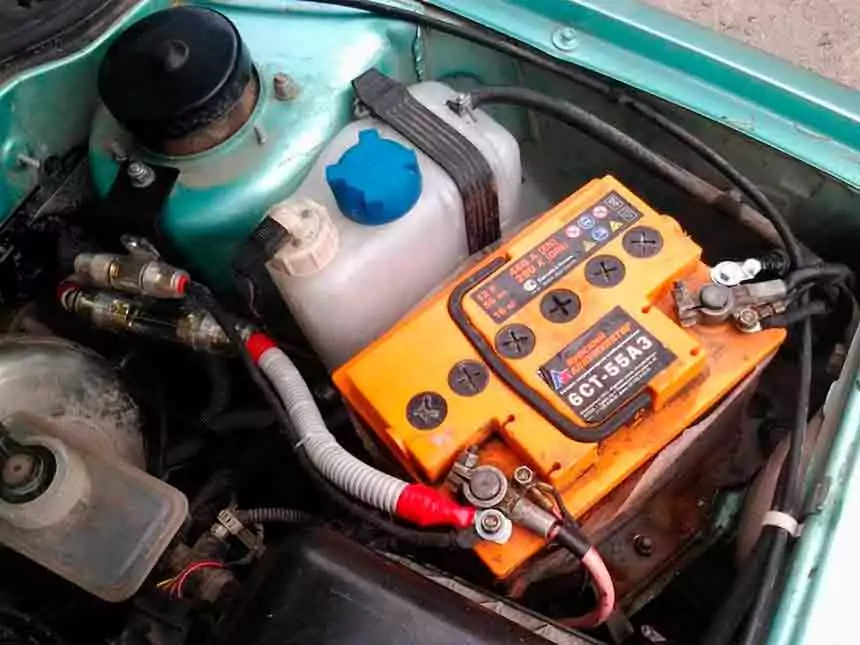

Прямая полярность подключения проводов принята в странах СНГ. В данном случае положительная клемма находится с левой стороны, а отрицательная, то есть минус — с правой. Визуальных отличий практически нет, однако положение клемм всегда нужно учитывать при подключении проводов. Прямая полярность аккумулятора автомобиля обычно маркируется цифрой 1 — на левой клемме можно увидеть значок «+», а на правой «-». Такие аккумуляторы ставятся на все автомобили российского и украинского производства, а АКБ с обратной полярностью в свое время устанавливались на экспортируемые модели.

Обозначение выводов на конструкции устройства

Обратная полярность характерна для машин европейского производства, и маркируются такие аккумуляторы цифрой 0. В данном случае расположение клемм будет другое — справа находится плюсовой вывод, а слева — отрицательный.

Помимо этого, при производстве аккумуляторов грузовых для автомобилей могут использоваться и другие виды полярностей:

1. Клеммы могут быть расположен по диагонали. Плюсовая клемма в данном случае находится с правой стороны, внизу, а отрицательная — с левой стороны вверху. Данный вид маркируется цифрой 2.
2. Европейские стандарты для грузовых транспортных средств, то есть речь идет об обратной полярности. В данном случае отрицательный вывод расположен на нижней стороне, а положительный — сверху. Такие батареи маркируются цифрой 3.
3. Российские стандарты для грузовых машин. В данном случае клеммы располагаются также, только наоборот, такие АКБ маркируются цифрой 4.

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

Советуем изучить Емкостное сопротивление

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

1. Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
2. Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели. Рекомендуем: Как обслужить необслуживаемый аккумулятор автомобиля Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

• Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
• Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».

Такие батареи маркируются цифрой «4».

Рекомендуем: Moll batterien, лидер на рынке автомобильных аккумуляторов

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.
