Как установить камеру заднего вида на автомобиль?

Монитор для заднего обзора

Картинка с камеры заднего обозрения выводится на ЖК монитор, находящийся в салоне автомобиля на панели приборов. В качестве монитора можно использовать такие устройства, как планшет, навигатор, магнитолу, смартфон, телевизор, а также зеркало заднего обзора.

Штатный монитор

Штатный жидкокристаллический экран крепится на приборную панель с помощью шарниров. Такое гибкое крепление даёт возможность выставлять его под необходимым углом. В мониторе кроме основного входа есть разъёмы для дополнительных видеоустройств. Штатный монитор даёт более масштабное изображение, чем дисплей, совмещённый с зеркалом заднего обзора, но занимает намного больше места, а это не всегда удобно, особенно для небольших автомобилей.

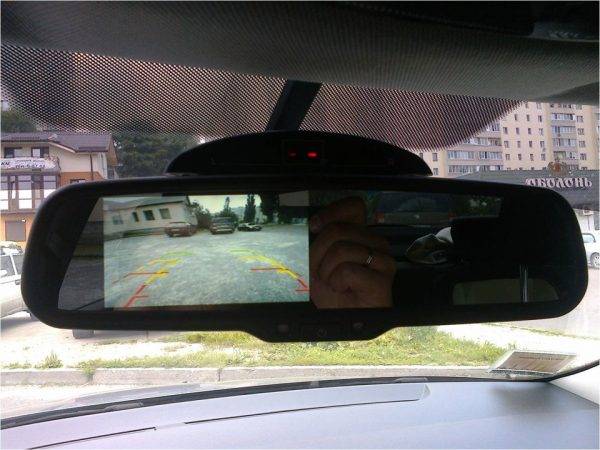

Монитор, совмещённый с зеркалом

Дисплей можно совместить с зеркалом заднего обзора. В то время, пока система выключена, зеркало служит по своему прямому назначению, отражая то, что происходит позади машины. Как только мы включаем заднюю передачу, зеркало тут же становится монитором, на который транслируется изображение заднего плана, передающееся с камеры.

Беспроводная камера

Беспроводные камеры с экраном заднего обзора могут иметь как цветной дисплей, так и чёрно-белый. Со слов некоторых автолюбителей, чёрно-белый дисплей имеет преимущество перед цветным, выдавая более чёткую картинку. Это связано не столько с монитором, сколько с чувствительностью видеокамеры. Поэтому при выборе беспроводной техники стоит учитывать две существенные характеристики:

чувствительность;
угол обзора.

Автотелевизор

Автомобильный телевизор также может использоваться как монитор для заднего обзора. Телевизор может быть закреплён под потолком автомобильного салона или располагаться на приборной панели. Принцип работы экрана телевизора на камеру заднего обзора такой же, как и у штатного монитора, навигатора, планшета или магнитолы.

Магнитола

В нашу задачу входит подключение задней видеокамеры к автомагнитоле

Важно, чтобы она имела жидкокристаллический экран. Если такого экрана у штатной магнитолы не предусмотрено, его придётся приобрести дополнительно и соединить с магнитолой

Но мы рассмотрим вариант подведения камеры заднего обозрения к автомагнитоле, имеющей ЖК экран.

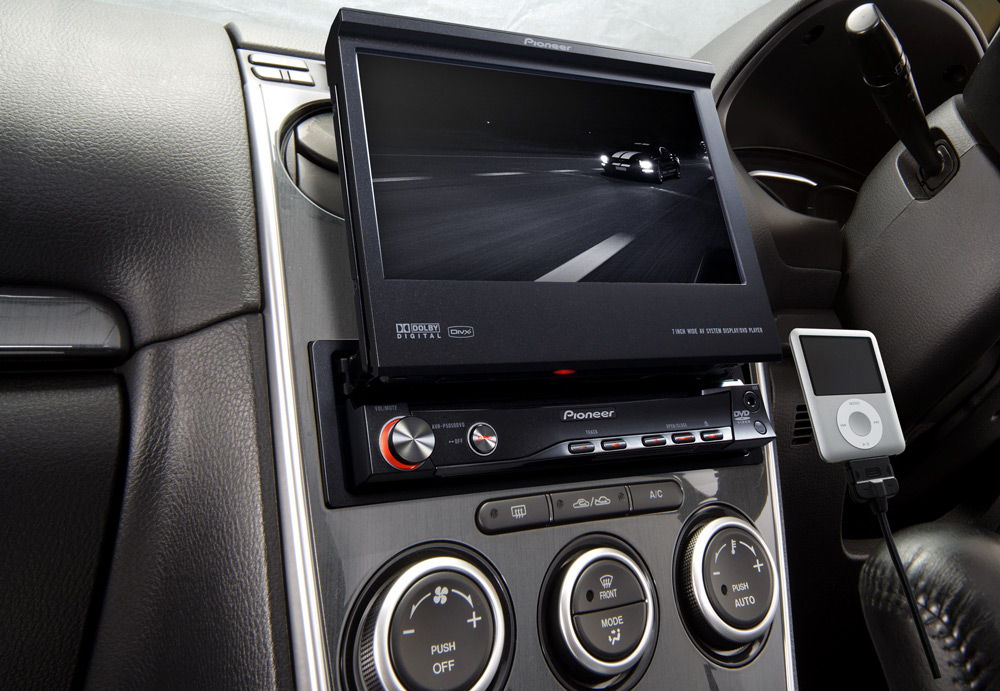

В салоне автомобиля установлена магнитола с выдвижным ЖК экраном, на который выводится изображение с камеры заднего обзора

Камера заднего вида, установка камеры, пошаговый ход работы

В первую очередь следует установить глазок. Если на вашем автомобиле предусмотрено специальное место для установки данного компонента, просто снимите пластиковые заглушки и вмонтируйте на их место глазок. Но, если ваш автомобиль не оборудован посадочными местами, с помощью дрели просверлите в бампере требуемое отверстие и вмонтируйте в него устройство, зафиксировав его при помощи клея.
Затем следует проложить по багажному отделению все требуемые кабеля. В первую очередь подсоединяем к массе кузова автомобиля отрицательный кабель, как правило, он черного цвета. Для соединения следует использовать болтик, однако необходимо предварительно зачистить кузов от грязи и ржавчины для обеспечения хорошего контакта. Плюсовой кабель желательно подключить к проводке задней фары. Так, устройство будет автоматически включаться, когда автовладелец активирует заднюю передачу.
После подключения устройства, кабеля необходимо протянуть в переднюю часть автомобильного салона и подсоединить к монитору. Для этих целей кабеля, как правило, вполне хватает, однако, возможно, придется его самостоятельно удлинить. Если вы планируете подсоединить устройство к штатному монитору, вам предварительно следует приобрести соответствующие переходники. Однако, в большинстве случаев, подсоединение проходит без проблем, с применением стандартных «тюльпанов». Если ваш автомобиль оборудован современной мультимедийной системой, она должна иметь соответствующий выход для такого устройства, проверьте это.
Когда прибор будет подключен к монитору, нужно подключить экран к сети и установить его на торпеде. В данном случае минусовый кабель подключаем к массе кузова транспортного средства, а плюс соединяем с силовым кабелем фар заднего хода. Обычно, данный элемент находится в зоне селектора коробки передач. Сам дисплей фиксируем на консоли с помощью саморезов или двухстороннего скотча.

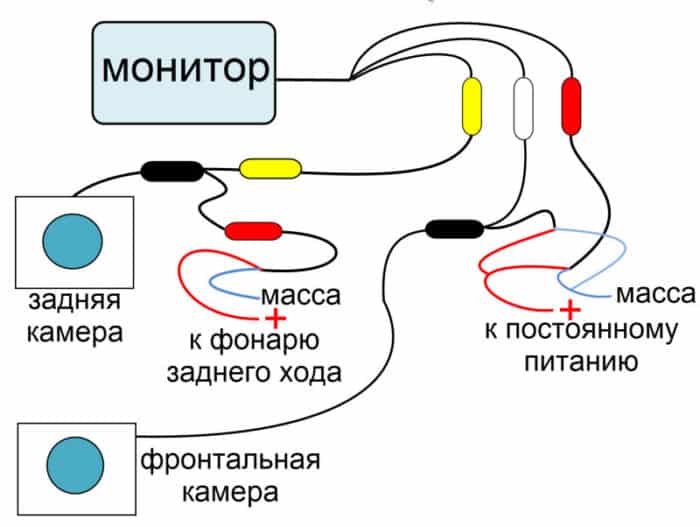

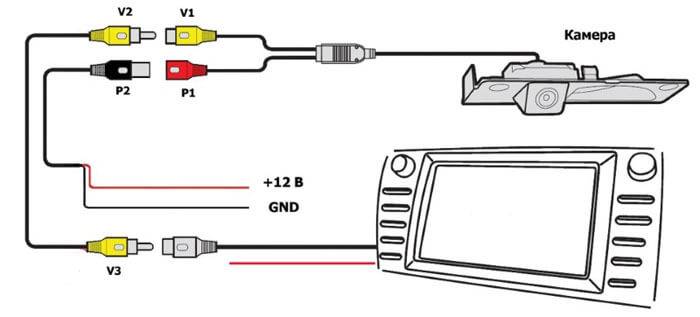

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

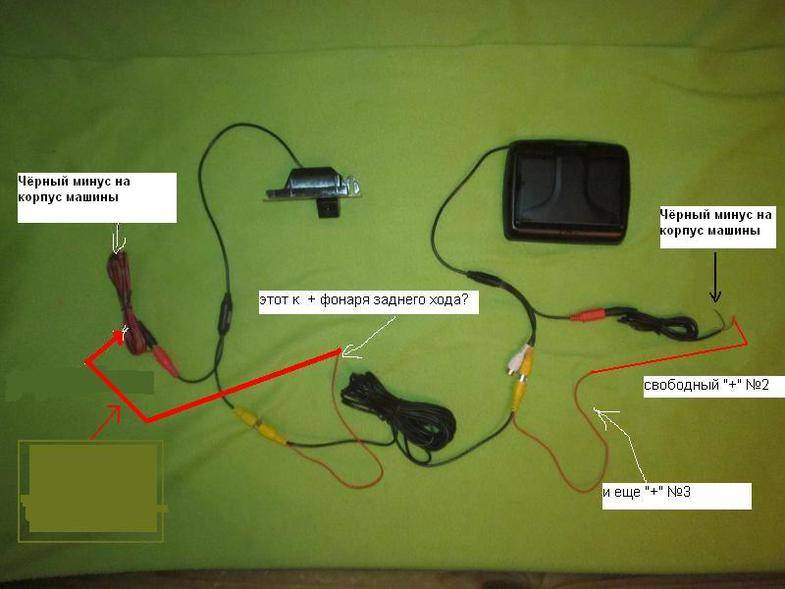

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

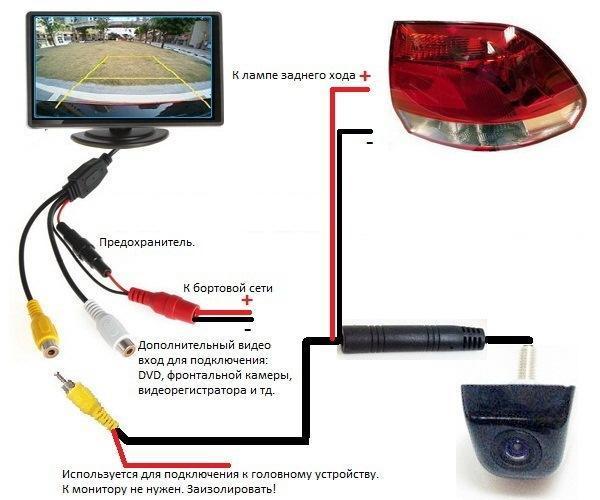

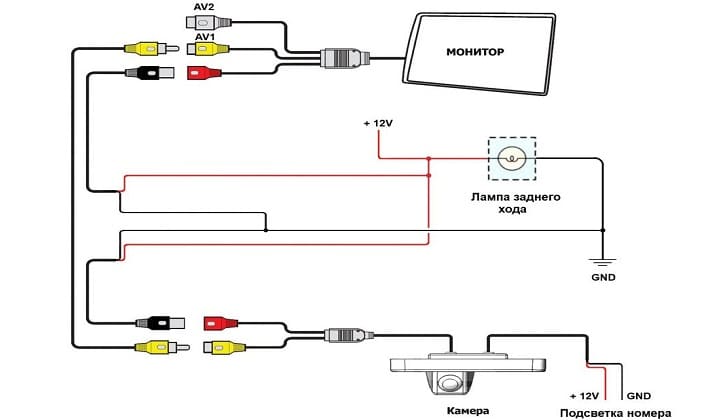

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.

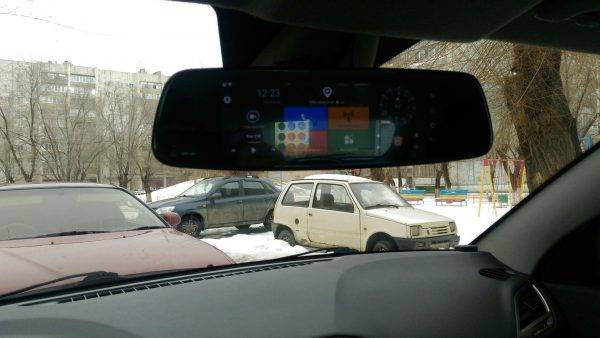

Виды зеркал-регистраторов и особенности их выбора

Если говорить о видах современных зеркал-регистраторов, то между собой они будут отличаться имеющимися функциями, то есть электронной начинкой. Более простые и дешёвые модели имеют только функцию регистратора. В дорогих вариантах может быть функция антирадара, навигатора, парковочная камера и другие. Цены варьируются примерно от 1300 до 14 тыс. рублей, основной ценовой диапазон составляет 2–7 тыс. руб.

При покупке зеркала регистратора необходимо ориентироваться на то, сколько вы готовы потратить денег и какие функции должно иметь такое устройство

Характеристики, на которые надо обращать внимание, выбирая зеркало-регистратор:

Параметры основной и парковочной видеокамеры. Качество съёмки зависит от разрешающей способности камеры. В бюджетных вариантах установлены камеры с разрешением не менее 720х480 точек, а в дорогих моделях — 1920х1080.
Формат записи. Практически все современные устройства рассчитаны на работу с видеофайлами в формате AVI или MP4, поэтому и регистраторы работают в таком формате.
Угол обзора. Рекомендуется покупать устройства, у которых угол обзора не менее 120°. Существуют модели с углом обзора от 90 до 160°.
Диагональ монитора. Обычно она составляет от 2,7 до 5 дюймов.

универсальность. Его можно установить на любую модель автомобиля;
компактные размеры. Так как всё устройство находится в корпусе зеркала заднего вида, то посторонние элементы и провода не ухудшают обзорность;
внешний вид

Конструкция почти не отличается от простого зеркала заднего вида, поэтому органично вписывается в оформление салона и не привлекает внимание воров;

Хотя зеркало-регистратор имеет много преимуществ, как и у любого другого прибора, есть у него некоторые недостатки:

необходимость выбора устройства с учётом особенностей крепления штатного зеркала;
в некоторых автомобилях зеркало заднего вида закреплено не очень надёжно, поэтому может не выдержать вес новой конструкции;
в дешёвых моделях для крепления применяются некачественные зажимы или резинки, поэтому есть вероятность отсоединения прибора во время движения по нашим дорогам;
если одно из устройств в составе выйдет из строя, то перестают работать все другие функции.

Несмотря на наличие некоторых недостатков, большинство автолюбителей всё равно положительно отзывается о зеркале-регистраторе, так как пользоваться одним устройством намного удобнее, чем несколькими.

Источники

https://TrueScooters.ru/tehservis/ustanovka-kamery-zadnego-hoda.html
https://SpecTorg.su/komplektaciya/kak-podklyuchit-zerkala-2.html
https://glass-prom.ru/kak-podklyuchit-zerkalo-s-monitorom-zadnego-vida-i-kameru-zadnego-vida-skhema/
https://electro-kot.ru/podklyuchenie-kamery-zadnego-vida-k-zerkalu.html
https://proaveo.ru/repair/lacetti-zerkalo-s-kameroj-zadnego-vida-v-statnoe-mesto-remont-sevrole.html
https://www.autosaratov.ru/kak-podklyuchit-kameru-zadnego-vida-k-zerkalu/
https://renoshka.ru/zapchasti/ustanavlivaem-kameru-vmesto-zerkala-zadnego-vida-i-bokovye-zerkala-s-monitorom.html
https://CarsUp.ru/komplektaciya-i-specifika/kak-podklyuchit-zadnyuyu-kameru-k-zerkalu.html

Настройка и проверка камеры заднего вида на авто

Устройства известных брендов адаптированы под большинство моделей современных машин, подойдут и более простым иномаркам как гольф или ауди. Как Pioneer ND-BC8. Продается пионер уже с набором поводом.

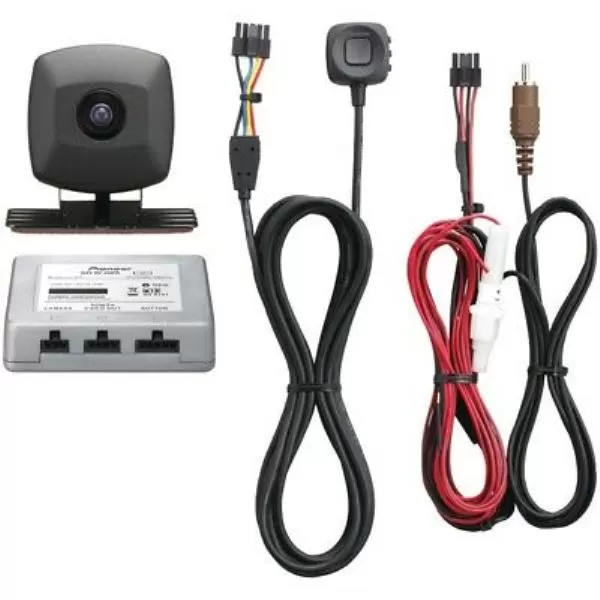

Камера Pioneer ND-BC8

Если после установки изображения нет или оно некачественное, возможно, видеостандарты оборудования не соответствуют друг другу. Тогда надо заменить модель или поставить переходники-адаптеры видеосигнала.

Если неверно заданы параметры монитора, через инженерное меню их несложно переключить.

Когда все заработало правильно, не лишним будет дополнительная настройка оборудования для отображения на экране парковочных линий. В поездке водителю некогда заниматься недочетами, ему нужен быстрый и правильный отклик с камеры.

Водителям — новичкам или мало знакомым с техническим устройством автомобиля, лучше доверить установку видеоаппаратуры специалистам. Подобную услугу оказывают в СТО и сотрудники магазинов, реализующих камеры. Они же подскажут, какой аппарат лучше подойдет клиенту.

Watch this video on YouTube

Существует 3 способа установки камеры

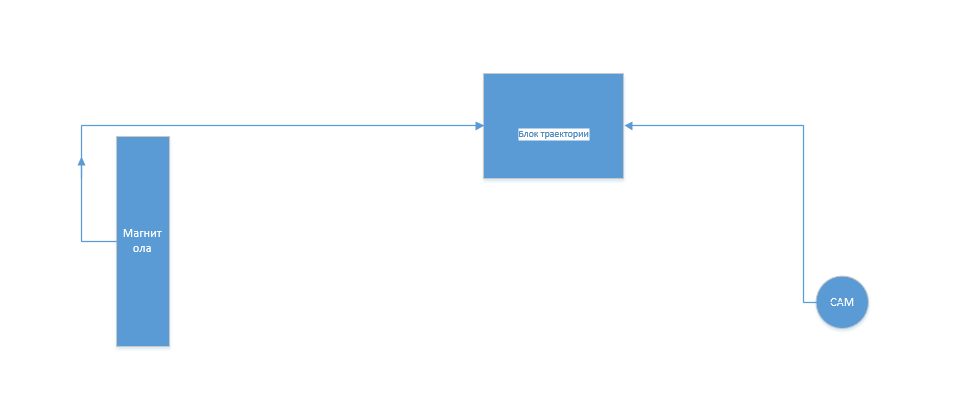

Схема подключения камеры с блоком траектории

Заводское подключение

Детально — сигнал с камеры по коаксиальному кабелю поступает в блок траектории, который накладывает на нее линии и передает уже по RGB в магнитолу. Кроме того, блок управления получает по CAN-шине данные о положение руля и накладывает на картинку примерное положение кузова при движении в выбранном направлении. Именно так выглядит схема работы камеры заднего вида, установленной на заводах VAG.

Заводской комплект подключения — камера заднего вида, шнуры, блок траектории

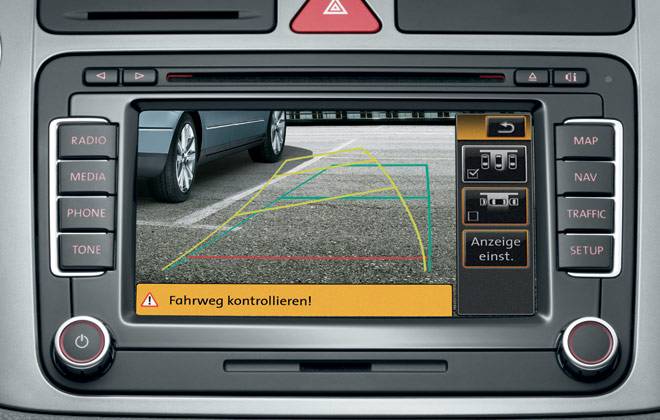

Картинка с камеры при таком подключении имеет следующий вид:

Зеленая линия обозначает положение кузова при текущем его расположении при прямых колесах, желтая движется с движением руля и показывает, куда встанет машина при текущем положении руля. Эти вычисления производятся блоком управления, который универсален и устанавливается как на Volkswagen так и на Seat, Skoda и Audi.

Схема относительно проста и понятна. Что же она представляет собой с финансовой стороны?

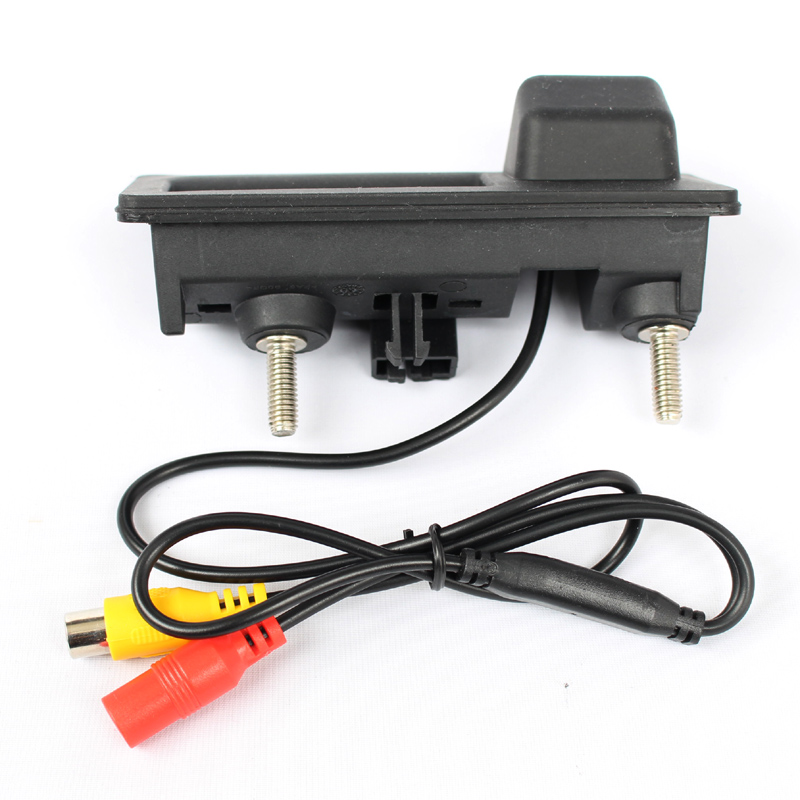

Камера — $150 при размещении в ручке задней двери 5ND 827 566 C ( Golf Plus, Tiguan, Passat Variant ) и $350 при креплении в значке задней двери ( Golf, Passat CC, Passat B6, B7 sedan )

Проводка — $100

Блок управления 5N0 907 441 A — $300.

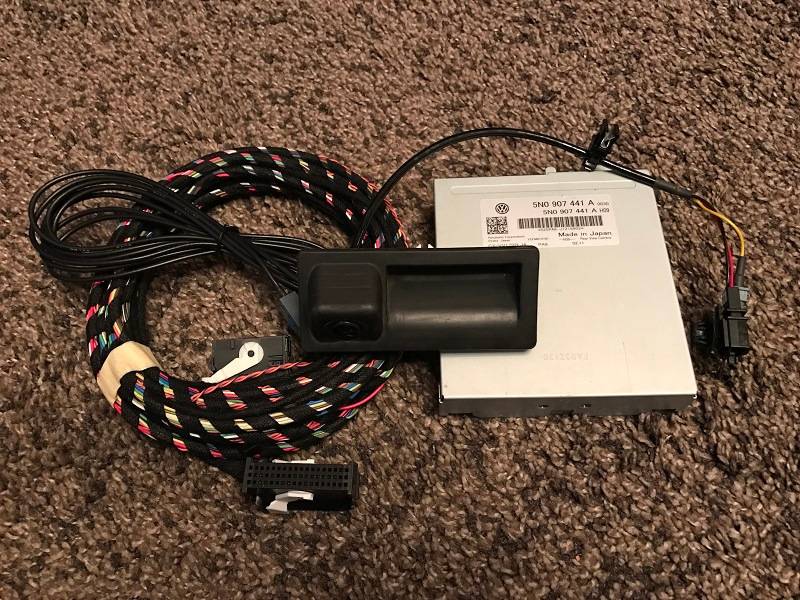

Весь комплект (для ручки в двери, см. фото выше) на Ebay или Aliexpress можно приобрести примерно за $350

Блок управления поставляют оригинальный, однако стоит обращать внимание на саму ручку, проводку и разъемы — китайцы могут предложить в одну цену как оригинальные качественные комплектующие так и явный контрафакт

Очевидно, если от выдвижного блока крепления в заднем значке не уйти, то блок траекторий вызывает вопросы. Польза от него не очевидная ( надежнее ориентироваться по виду в зеркалах, чем по линиям на экране ), а стоимость весьма ощутимая. По-этому часто устанавливают упрощенный вариант, в котором блок траектории отсутствует.

Подключение без блока траекторий

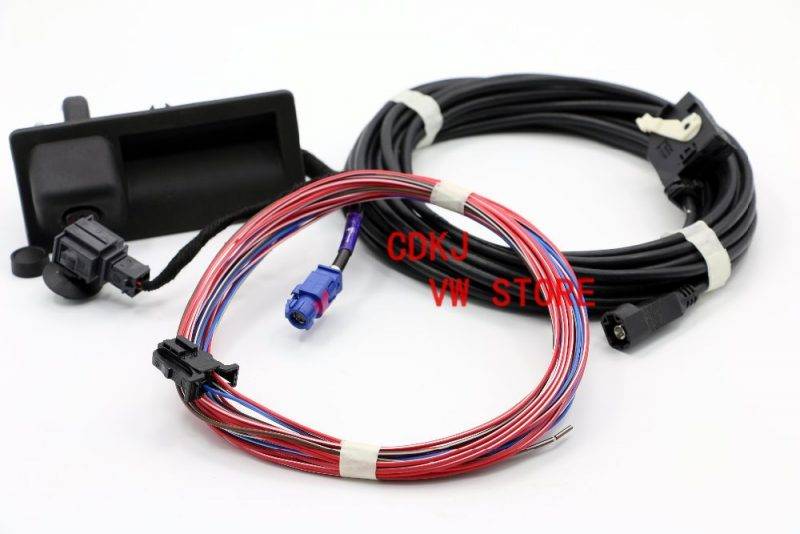

Комплект подключения камеры без блоков траектории

Как следует из названия, линии траектории на экране отсутствуют. Прорисованы только статичные прямые линии, примерно повторяющие положение кузова.

Отличия от заводского варианта не только в отсутствии блока траектории. Сама ручка камеры имеет заводской код 56D 827 566A или 18D 827 566A и, в отличие от предыдущего варианта, кроме двух проводов питания имеет еще и третий, управляющий, провод. Его обычно подключают к фонарю заднего света, который загорается с включением задней передачи. Кроме того, на выходе этой камеры уже не коаксиальный кабель, а кабель RGB, который идет через весь салон и подключается прямо к магнитоле.

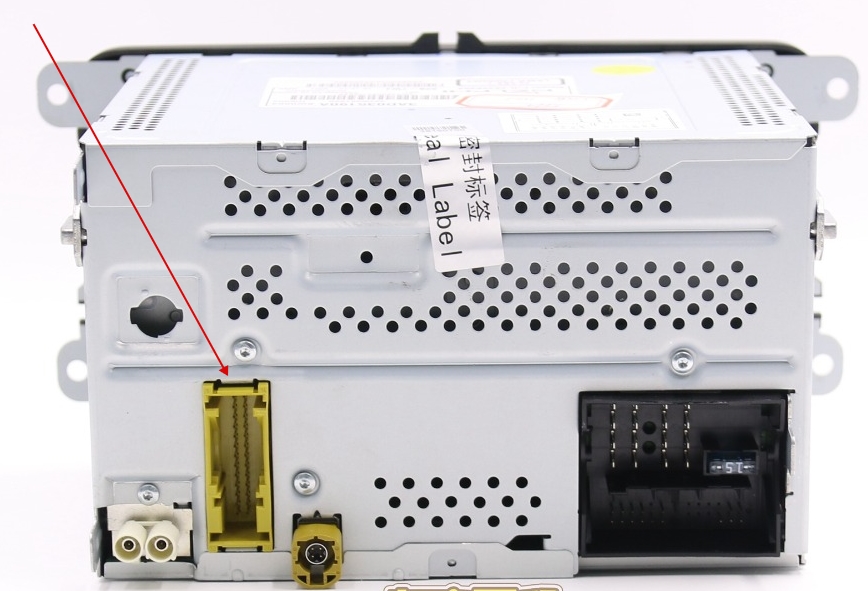

Кстати, в наличие этого желтого разъема следует убедиться и в первом варианте подключения. Будьте внимательны — одна и та же модель магнитолы, будь это RNS-310, RNS-315, RCD-510 или RNS-510 может быть выпущена разными производителями и иметь разную конфигурацию. Обязательно убедитесь в наличии указанного на изображении разъема, иначе подключаться будет некуда.

Также следует обратить пристальное внимание на качество проводки и коннекторов, ведь это не заводское решение и его качество определяется исключительно производителем из Поднебесной. Скорее всего, в этой схеме придется задействовать реле и вот почему

При подключении к фонарю заднего света, помимо управляющего сигнала камера получает еще и сигнал от CAN-шины, опрашивающей задний фонарь на исправность. В отличие от фонаря, магнитола не ожидает получать этот сигнал, в результате чего на экране появляются помехи

Скорее всего, в этой схеме придется задействовать реле и вот почему. При подключении к фонарю заднего света, помимо управляющего сигнала камера получает еще и сигнал от CAN-шины, опрашивающей задний фонарь на исправность. В отличие от фонаря, магнитола не ожидает получать этот сигнал, в результате чего на экране появляются помехи.

Чтоб избежать помех на экране, в цепь включают реле.

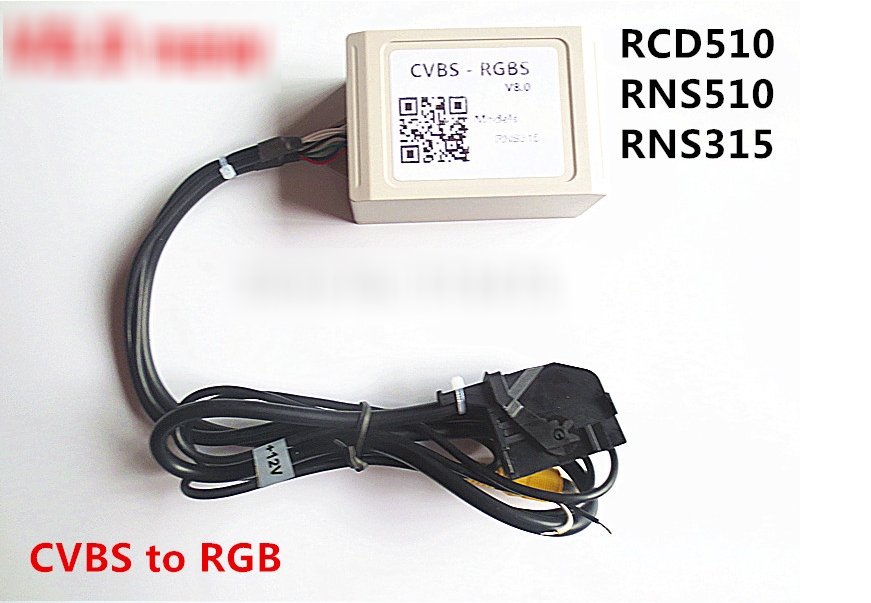

Вариант с коаксиальным кабелем

Этот вариант стоит отнести к наиболее колхозным, однако он тоже используется в ряде случаев. Например, когда планируется в дальнейшем смена штатной магнитолы и нет желания переподключать камеру, либо когда установлен TV-тюнер или другое видеооборудование. Также, ручка с коаксиальным кабелем часто имеет установленную CCD-камеру, что дает более четкую картинку, в сравнении с заводской.

Камера никогда не производилась концерном VAG и заводского кода не имеет.

Подключение к китайским магнитолам пройдет без проблем, а вот подключение к оригинальным магнитолам потребует CVBS-RGBS конвертера. Купить его можно в Китае примерно за $50. В комплекте можно купить и шнуры.

Что понадобится для установки

Следует заранее приобрести:

двухжильный кабель для питания камеры, рассчитанный на выпрямленное стабилизированное напряжение 12 В и ток не более 0.7 А
двухжильный кабель с RCA-разъёмами, которые ещё называют «тюльпанами», для передачи видеосигнала на экран.

Кабели могут быть наращены или разрезаны при необходимости, так как жилы у них не экранированы. В качестве коаксиального кабеля для передачи сигнала от камеры к дисплею может использоваться телевизионный антенный кабель.

Есть разновидности RCA-кабелей, у которых предусмотрен провод возбуждения. С помощью него происходит активация экрана плюсовым током, переводящая устройство в режим трансляции автоматически. Провод возбуждения используется не во всех приборах.

В некоторых системах автоматическая активация камеры происходит с помощью канала видеосвязи. Если магнитола не поддерживает эту функцию или подключение произведено неправильно, то переключать картинку на дисплее придётся вручную специальной кнопкой.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном

Если качество последней устраивает, смысла в установке второго монитора нет.

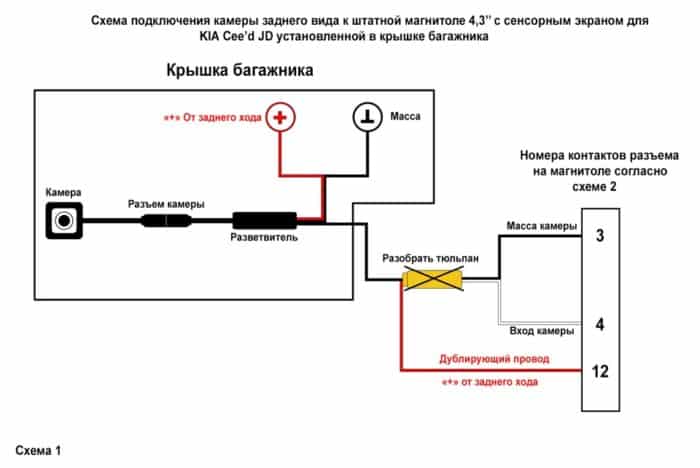

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

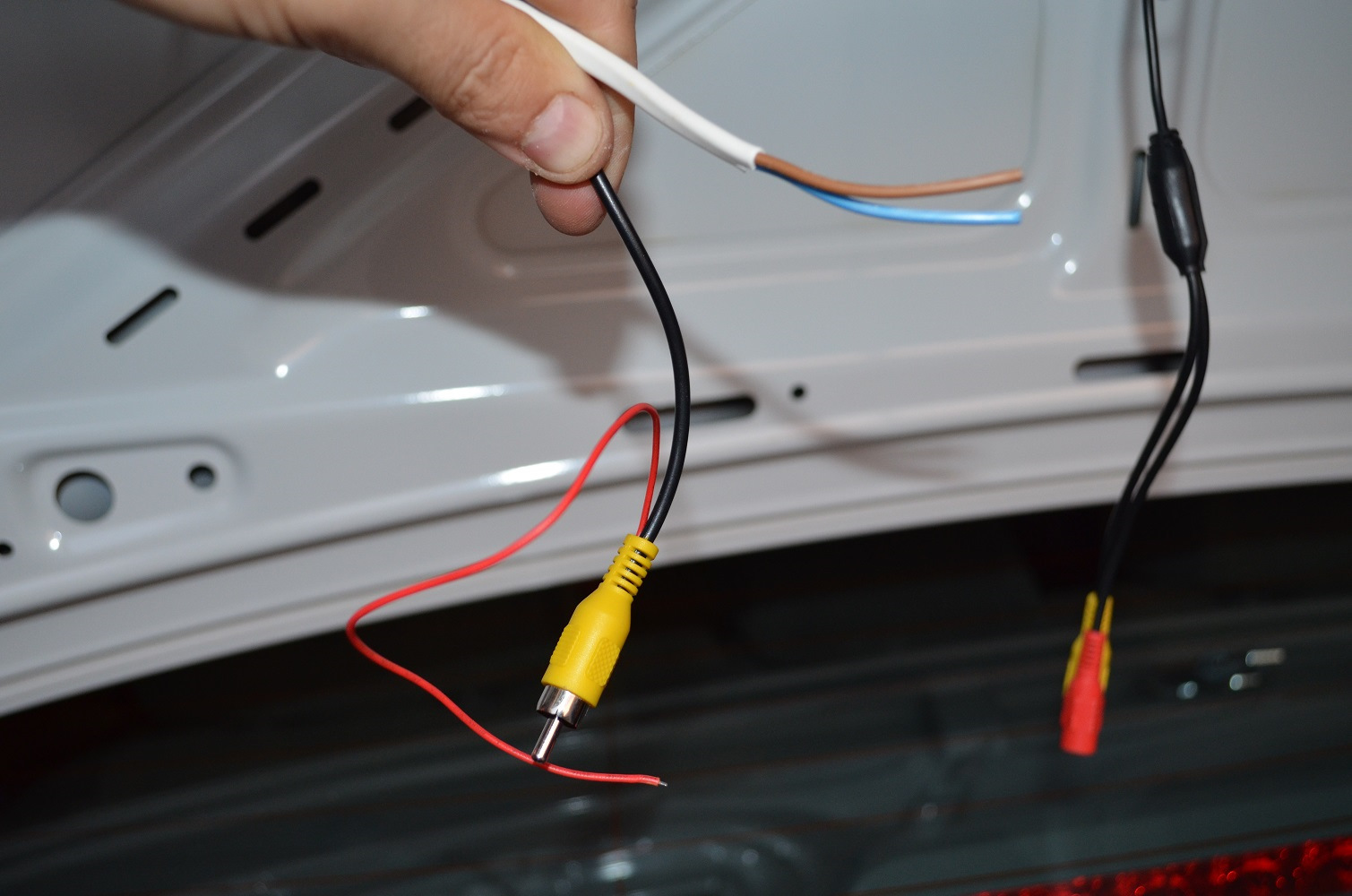

Стандартный кабель подключения состоит из двух частей:

желтый – сигнальный;
красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

Красный провод подключается к фонарям, черный – на массу машины.
Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

при переключении на заднюю передачу;
в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Рейтинг лучших моделей

Эти зеркала с монитором для камеры вида пользуются хорошим спросом и обладают всеми необходимыми функциями. В одних моделях под зеркальным полотном установлены небольшие мониторы. Некоторые зеркала представляют собой полноценные видеорегистраторы с входом для видеокамеры заднего вида.

Trendvision MR710GP

Это устройство представляет собой видеорегистратор в зеркале с камерой и монитором. Аксессуар обладает качественной матрицей, позволяющей снимать видео с разрешением Full HD и Super HD. Скорость обновления изображения составляет 60 кадров в секунду. Еще одним преимуществом является широкий угол обзора — 147º. Объем встроенной памяти составляет 128 Гб. Имеются 2 слота под карты памяти форматов SD и MicroSD. Для подключения камеры заднего вида предусмотрен видеовход.

Встроенный аккумулятор обеспечивает автономную работу устройства в течение 20 минут. Постоянное питание этого зеркала с монитором осуществляется от бортовой сети с напряжением 12 или 24 В. Устройство обладает встроенным 4,7-дюймовым дисплеем, расположенным посередине зеркала. Встроенный GPS-информатор предупреждает о появлении на пути постов ДПС. Функция навигатора отсутствует.

Autoexpert DV-525

Это зеркало с камерой и монитором для автомобиля может устанавливаться вместо штатного. Двойной видеовход позволяет подключить не только заднюю, но и переднюю камеру. Монитор, обладающий качественной цветопередачей и высокой контрастностью, расположен слева. Еще одно достоинство устройства Autoexpert DV 525 — надежность фиксации благодаря пружинному крепежу с регулируемой высотой. Пределы изменения — от 55 до 78 мм. Единственный недостаток — завышенная цена.

Dunobil Spiegel DUO

Это устройство представляет собой видеорегистратор с панорамным зеркалом, которое выгодно отличается наличием в комплекте видеокамеры заднего вида со стандартным разрешением VGA. Для подключения предусмотрен жгут проводов, оканчивающийся 4-контактным штекером. Устройство обладает различными полезными функциями, например датчиком движения и G-сенсором. Диагональ экрана — 4,3″. Для непродолжительной работы в автономном режиме предусмотрен аккумулятор емкостью 250 мАч.

Interpower Silverstone f1 Interpower HD-5

Это зеркало с камерой имеет 5-дюймовый дисплей с разрешением 800 на 480 точек. Питание устройства осуществляется от бортовой сети автомобиля. Дисплей отображает качественное изображение, яркость которого в летнее время может оказаться недостаточной. Еще один недостаток этой модели — короткие провода для подключения, что может вызвать затруднения при монтаже. Зеркало имеет хороший угол обзора, что позволяет пользоваться им по прямому назначению.

SHO Me M43

Это устройство с монитором под камеру вида широко распространено за счет невысокой стоимости. Оно обладает 4,3-дюймовым дисплеем с низким разрешением — 480 на 272 пикселя.

Автозеркало этой модели имеет небольшую высоту, что затрудняет его использование по прямому назначению.

Еще один недостаток заключается в заниженной контрастности и цветовой насыщенности дисплея. Но есть и преимущество — это наличие 2 видеовходов.

Куда установить камеру заднего вида на автомобиль

Подбор места установки – самое важное условие, от которого зависит корректность и эффективность работы камеры. На многих автомобилях предусмотрены штатные отверстия для инсталляции, их можно найти в техническом описании, где также дана инструкция по монтажу и рекомендации к параметрам

В случае самостоятельного выбора места учитывают обзорность и защищённость от попадания грязи.

Варианты установки:

бампер – выбирают центральное место как можно выше от поверхности дороги;

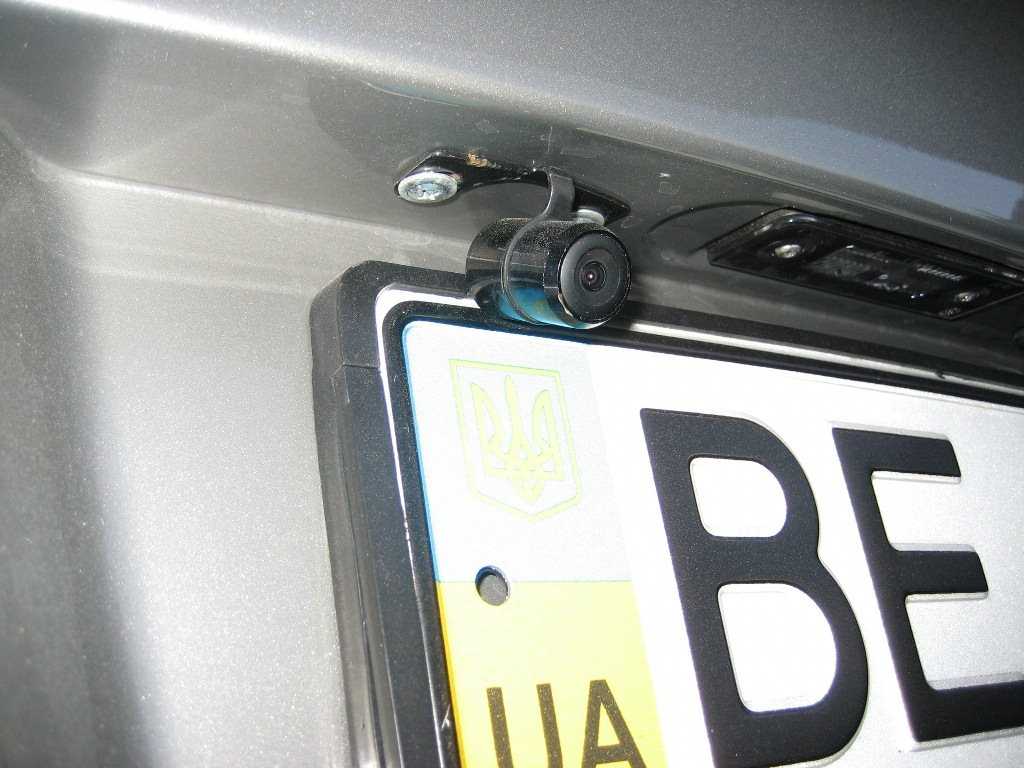

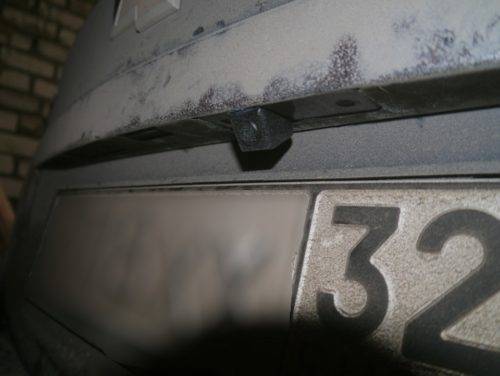

в световой элемент номерного знака;
в задней части кузова или багажника строго по центру;
в любой части на выносном кронштейне;
фаркоп (подходит для внедорожников с высоким клиренсом).

Перед монтажом важно правильно подготовить врезку, чтобы избежать коррозии при использовании саморезов и предварительно отрегулировать обзорность. После установки следует обработать крепления с обеих сторон антикоррозийным составом и герметиком

Как подключить

Чтобы подключение своими руками питание и кабели для передачи сигналов, требуется проанализировать схему коммутации и отключить батарею от бортовой сети автомашины. Не рекомендуется прокладывать шнуры в салоне поверх ковролина, поскольку существует риск повреждения проводки ногами водителя или пассажиров. Для соединения кабелей рекомендуется использовать штекеры или скрутку (скрученные концы изолируются при помощи поливинилхлоридной ленты или усадочной трубки).

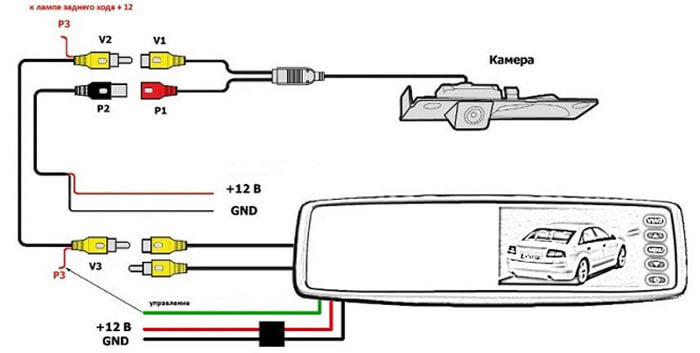

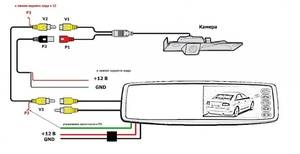

Схема

Стандартная схема подключения состоит из нескольких цепей:

трансляция видеосигнала к магнитоле или отдельному монитору, установленному на панели приборов;
подача питания к видеокамере в момент включения передачи заднего хода;
обеспечение работоспособности светодиодов подсветки.

Подключение питания

Перед подсоединением электрических цепей рекомендуется проверить работу видеокамеры, зацепив напрямую кабели питания к прикуривателю или аккумулятору при работающем моторе. Чтобы правильно подключить камеру к бортовой сети, необходимо вывести провод к блоку предохранителей, расположенному под панелью приборов. Для коммутации выбирается вставка, отвечающая за работу ламп индикации заднего хода. Чтобы уменьшить длину проводки, кабели можно подсоединить к фонарю заднего хода.

При использовании на машине парктроника или парковочного ассистента спереди и сзади питание подается от контроллера управления, расположенного в багажном отсеке.

Вне зависимости от способа коммутации шнур заземления крепится к кузову автомашины в багажном отделении (в конструкции автомобилей предусмотрены специальные болты для подачи отрицательного сигнала питания). Светодиоды подсветки коммутируются параллельно основной цепи питания. Постоянная подача питания к видеокамере запрещается, поскольку устройство выходит из строя.

Проводка кабелей в салоне автомобиля

Чтобы самостоятельно провести кабели внутри салона машины, необходимо:

Демонтировать пластиковые накладки в дверных проемах, открыв доступ к штатной проводке.
Провести кабель от крышки багажника к порогам внутри стоек кузова или под боковыми обшивками багажного отделения.
Вывести шнуры к точкам подключения в панели приборов. Головное мультимедийное устройство выдвигается из монтажной шахты; кабели не должны контактировать с органами управления и препятствовать работе климатической установки.

Подключение монитора

Смонтированная камера подключается к отдельному монитору или магнитоле при помощи тюльпанов, которые устанавливаются в предусмотренные конструкцией штекеры. Для питания отдельного экрана необходимо обеспечить подачу питания. Качественно поставленный жидкокристаллический монитор не перекрывает обзор с места водителя и срабатывает при включении передачи заднего хода. При заглушенном моторе и движении передним ходом питание на мониторе отсутствует.

Видеокамера заднего вида и монитор оборудованы штекерами, изготовленными из пластика одинакового цвета. Идентичная цветовая маркировка позволяет корректно определить назначение кабелей. После установки и соединения компонентов производится подсоединение аккумулятора к бортовой сети и тестовый запуск системы обзора.

Если используется беспроводная камера, то к монитору подключается приемник сигналов (устройство требует коммутации к бортовой сети). При использовании подобного оборудования следует учитывать задержку между моментом включения заднего хода и появлением картинки на экране. Временной интервал, составляющий 3-4 секунды, необходим для инициализации и сопряжения передающего блока и приемного устройства.

Виды камер заднего вида для автомобилей

Камеры можно подразделить на виды и типы по способу установки, по способу вывода на экран, по ценовой категории, по рейтингу и спросу.

Классификация камер по рейтингу и спросу:

1. 1. Sony (Сони). Проводные камеры Сони заднего вида от 2 до 5 тысяч рублей. Беспроводные стоят от 20 000 рублей.
  2. MyDean (Май Дин).
    - MyDean VCM-300C. Купить можно за 2600 р.
    - MyDean VCM-381C. Приобрести можно за 2700 р.
    - MyDean VCM-363C. Цена около 3000 руб.
    - MyDean VCM-424C. Цена около 4300 руб.
  3. Intro (Интро).
    - Intro VDC — 084.
    - Intro VDC — 103.
  4. Avis (Авис). Особенно подходит для грузовых машин и автобусов.
  5. Pleervox (Плирвокс). Стоимость около 10 000 рублей.
  6. Каркам. Цена в районе 10 000 рублей.

Приобрести камеру можно как отдельно, так и в комплекте со всем не обходимым (провода, разъемы, экран). Если взять отдельную камеру, придется ее выводить на экран магнитолы, если она поддерживает вывод видео изображений или еще докупить отдельный экран.
