Макс Невелов Как построить каркас
Для изготовления элементов каркаса используется древесина не ниже 2 сорта с влажностью не более 22%. Она не должна иметь пороков свыше допустимых по ГОСТ 8242.
Для крепления применяются гвозди с плоскими или коническими головками, саморезы, скобы, оцинкованные накладки толщиной не менее 0,4 см, металлозубчатые пластины, клеящие составы.

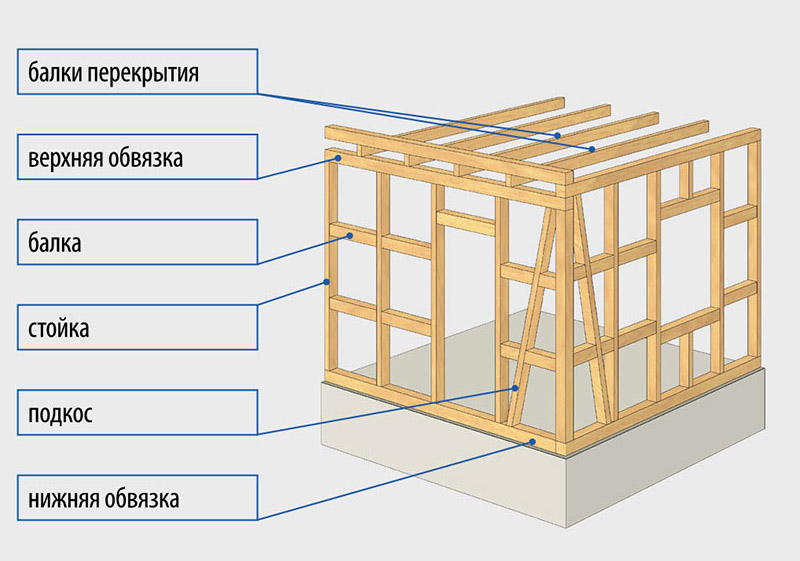

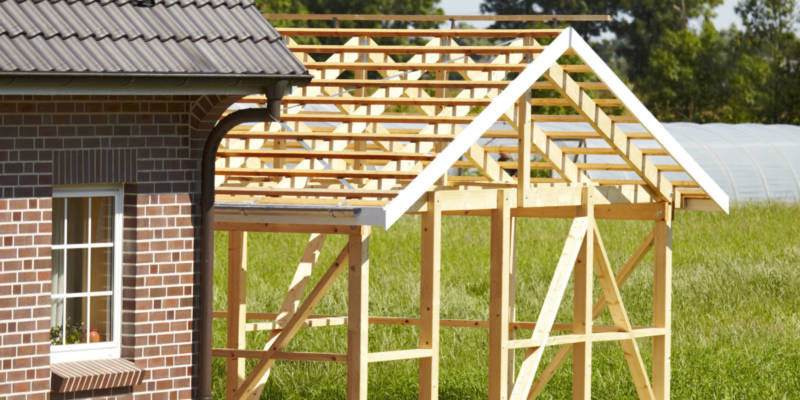

Основные элементы каркаса:
- вертикальные — стойки;
- горизонтальные — обвязка, перемычки над проемами;
- диагональные связи, распорки при отсутствии жесткой обшивки.
Если каркас облицовывается листовыми материалами, диагональные элементы используются временно для фиксации отдельных сегментов в пространстве.
Установка стоек
Сечение вертикальных несущих элементов рассчитывается по нагрузкам. СП 31-105-2002 допускает без расчета использовать для стоек доски 50х150 мм длиной 3000 мм при установке их с шагом до 600 мм. По всей высоте они должны быть цельными, без сращивания, кроме отрезков над проемами.
Для внутренних стен одноэтажных домов сечение стоек может быть уменьшено до 40х100 мм. В двухэтажных нагрузка более высокая, поэтому опорные элементы ставятся чаще — с расстоянием до 300 мм.
Углы и проемы
Каркас в углах устраивается из 2-3 стоек, чтобы обеспечить устойчивость и предотвратить образование мостиков холода. При этом к одной из досок впоследствии крепится обшивка.
Вокруг проемов стойки должны быть двойными, чтобы компенсировать снижение жесткости в ослабленных местах. Примыкающие к проему части стоек монтируются между нижним лежнем и перемычкой, а внутренние — между двумя обвязками (верхней и нижней).
Одинарные стойки по проемам допускаются в перегородках и наружных стенах, если их ширина не превышает шага установки стоек.
Перемычки устраиваются из двух досок, уложенных на ребро. Соединяются они гвоздями. Чтобы толщина перемычки была равна высоте сечения стойки, между досками прокладываются деревянные бруски или жесткий утеплитель.
Все элементы каркаса скрепляются гвоздями длиной не менее 80 мм. Минимальное количество крепежа — 2-4 шт. на одно монтажное соединение. Допускается делать пазы и пропилы, но не более 1/3 высоты несущего сечения. Для ненесущих элементов оставшаяся целая часть не должна быть менее 40 мм.
Устройство кровли и обшивка стен
Следует отметить, что утепление каркасного дома во многом зависит от выбора оконных конструкций. Рекомендуется, в зависимости от климатического региона остановить свой выбор не менее чем на двухкамерном варианте, но значительно бо?льшую эффективность имеют трехкамерные, рекомендованные для регионов со стойкими, но умеренными холодами.
Важным аспектом в деле сохранения тепла и создания комфортных условий для круглогодичного проживания является надежная и эффективная ветрозащита каркасного дома, для устройства которой рекомендовано использовать специальные мембраны, монтируемые как отдельный слой внутри обшивки стен.
Строительство каркасных домов, отзывы жильцов. – здесь больше полезной информации.
Каркасный дом 6 на 6, кровля. Видео:
Но если этот момент был упущен, а пережитая зима в доме показала, что без нее не обойтись, допускается ее укладка с наружной стороны дома, под облицовку или как отдельный слой, например, вентилируемого фасада.

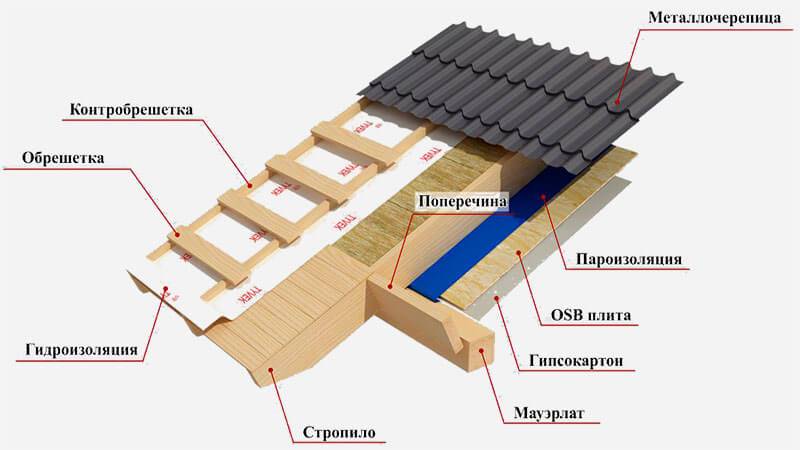

До того как сделать «кровельный пирог», следует правильно выбрать материал для него, который не только должен обеспечивать необходимую теплозащиту дома, но и быть эффективным элементом для воздухообмена, так как вентиляция в каркасном доме должна обеспечиваться не только принудительным способом, но и насколько возможно естественным.
Для этого необходимо правильно выбрать утеплители и обязательно, кроме гидроизоляционного слоя, уложить и пароизоляционный.
Вас заинтересует эта статья – Быстровозводимые дома своими руками.
После кровли наступает черед стен, обшивку которых следует проводить одновременно с прокладкой утеплителя и паро-, гидроизоляционных слоев. Кроме того, в дальнейшем, стены каркасного дома можно отделать любыми материалами.
А вот если стоит вопрос о том, как утеплить каркасный дом для зимнего проживания, то выбор в пользу «мокрого фасада», является оптимальным.
Для оформления внутреннего пространства широко используются гипсокартонные системы, позволяющие воплотить в интерьере помещения любые дизайнерские проекты. Для декоративной отделки могут использоваться те же материалы, что и для домов построенных из традиционных материалов.
Перекрытие
Принципиально при строительстве дома технология устройства перекрытия схожа с процессом монтажа пола. Поставленные «на ребро» доски, закрепленные в верхней обвязке, служат балками. Также применяется деревянный двутавр, брус или кругляк, обрезанный с боков
При расчете сечения важно придерживаться правила, гласящего, что оно равно 1/20 или 1/25 величины пролетов. Иными словами для помещения 6х4 метра размеры несущих балок должно быть 20 см
При этом они монтируются на расстоянии 60-80 сантиметров.
Если используется брус, разрешается увеличить шаг до 1000 мм. по продольным осям. Лучше, если все элементы монтируются заподлицо. Тогда обеспечивается максимальная жесткость каркаса. Для крепежа используют металлические оцинкованные или алюминиевые кронштейны. Тип монтажа – встык с обвязкой. Правильность размещения проверяется электронным нивелиром или жидкостным уровнем. Пошагово, когда строится деревянный домик, процедура монтажа перекрытия выглядит так:
- По периметру здания устанавливается лобовая доска сечением 50 на 200 мм.
- Вдоль комнаты монтируется продольная балка посредине площади помещения.
- С шагом в 60 см укладывают лаги, которые в торец стыкуются в лобовой доске.
- Все соединения скрепляются воедино кронштейнами и гвоздями (саморезы нежелательны).
Когда габариты помещения превышают 6 метров. В качестве продольной балки используют клееный брус. Он более устойчив к изгибу под действием поперечных нагрузок.

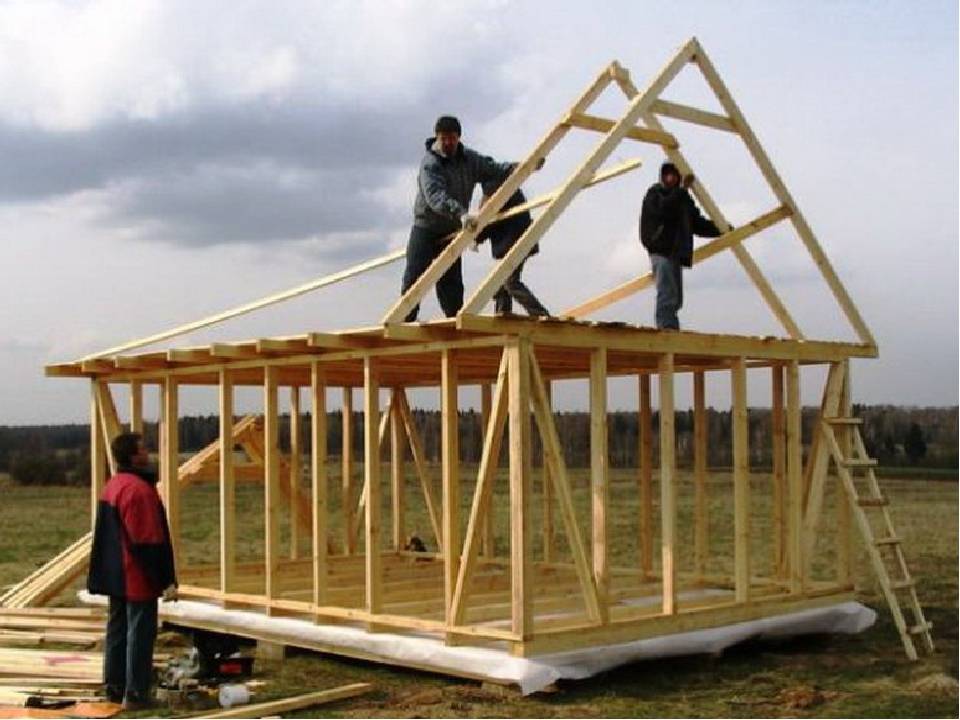

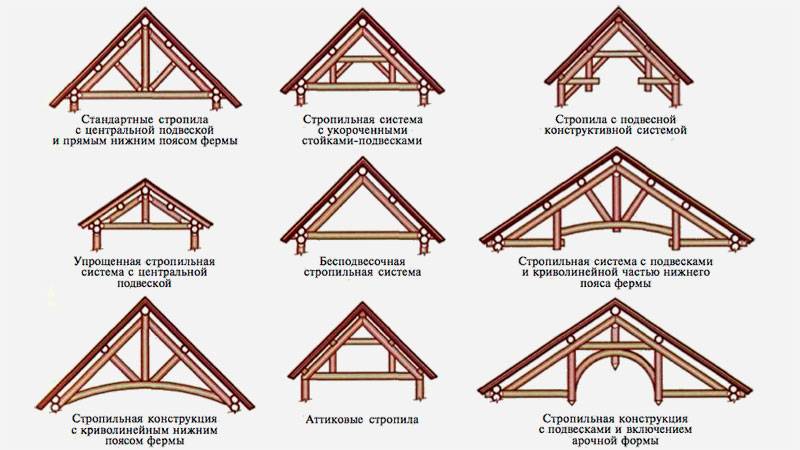

Стропильная система и кровельный материал
Поэтапно монтаж лаг, стропил и кровельного пирога выглядит так:
- Закрепляются торцевые опоры для конька и стропил. Заранее выпиливают паз для сочленения с лобовой доской.
- Между крайними элементами натягивают шнурок, служащий ориентиром для постановки средних коньковых конструкций.
- Конек – это брус 50х200 мм. Его нужно состыковать над опорной конструкцией, чтобы не произошло искривление.
- Наносят разметку для определения мест монтажа элементов стропильной несущей конструкции.
- Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
- Организовывают дополнительное усиление посредством установки опор под наклонные балки, ветровой ригель, стропильные «ноги».
- Набивают или привинчивают карнизную планку.
- Прокладывают пароотводящую пленку полосами внахлест по 15-20 сантиметров.
- Монтируют брусок контробрешетки сечения 40х50 мм, по нему – доску обрешетки 25х100 мм с шагом 25-30 см, что соответствует длине волны металлочерепицы.
Сначала к карнизным планкам прикрепляют крюки для крепления водостоков. 4 листа металлопрофиля укладывают без закрепления. Прикручивают их после того, как выровняют все стыки. В среднем для этого потребуется до 10 саморезов на каждые 2 кв.м. Теперь можно поставить коньковые накладки.
Определение толщины стен модульных строений

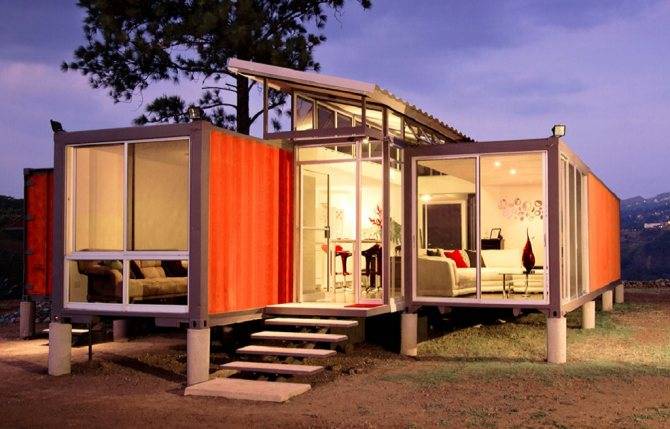

Модульный дом
Возведение дома начинают с проектирования конструкции стен. Для этого используют уже готовые таблицы или формулы, отличающиеся для каждого региона. По ним определяют:
- толщину утеплителя
- тип используемого материала (по значениям теплопроводности, теплоёмкости, плотности, пр.)
- другие параметры
Для каждой климатической зоны или для каждого типа строения существуют свои алгоритмы вычисления необходимых параметров.
По полученным данным у производителя стеновых блоков заказываются необходимые материалы. Это могут быть как готовые конструкции панелей, так и необходимые узлы для их сборки на месте.
Нижняя обвязка и пол
Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.
Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.
На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.
Следующий этап – утепление
Здесь важно подобрать качественный утеплитель
Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.
Шаг № 2 Подготовительные работы
Участок спланировали , проект готов, теперь надо подготовится к основным работам.
Инструмент для строительства каркасного дома
Базовый набор будет выглядеть так:
- Молоток;
- Ножовка;
- Топор;
- Струбцина 2-3 шт.;
- Степлер;
- Уголок;
- Рулетка;
- Пачку строительных карандашей;
- Шнур;
Если бюджет позволяет то можно обзавестись торцовочной пилой и пневмо молотком. Последний серьезно снизит затраты времени и сил при сборке каркасного дома.
Место хранения и распиловки материала
Для правильного хранения пиломатериалов и комфортной работы с ним необходимо соорудить временный навес. И установить в нем длинный стол для удобного и точного распила досок.
Место хранения и распила досок
Весь пиломатериал желательно антисептировать или непосредственно уже готовые элементы. Это не обязательно, но СНиП указывает на то,что защитить надо всю древесину, которая располагается ниже полуметра от земли.
Пиломатериал надо уложить на некотором уровне от земли. Для этого хорошо подойдут поддоны. На каждом реду укладывать горизонтальные и желательно вертикальные проставки, чтобы доску не повело и не образовывалась плесень.
Укладка досок
Подготовка участка
Участок следует отчистить от лишних деревьев и травы. Произвести разметку фундамента согласна проекту будущего дома и опираясь на предельные отступы (от дорог и заборов). Проверить размеры и самое главное диагонали прямоугольников.
Разметка фундамента
Инструкция к фундаменту
Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.
Ленточный фундамент для каркасника.
Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.
На заметку Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.
В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.
Ленточный фундамент
Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

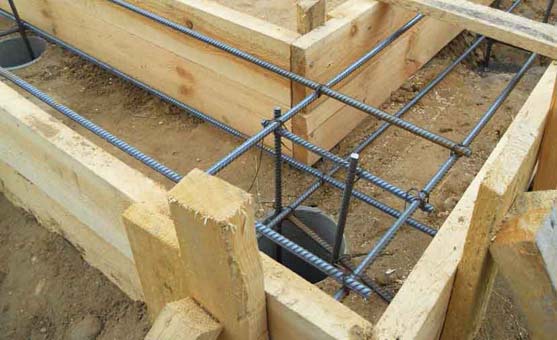

Опалубка ленточного фундамента с арматурной сеткой
На заметку Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.
Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.
Плитный фундамент
Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.
Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.
Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

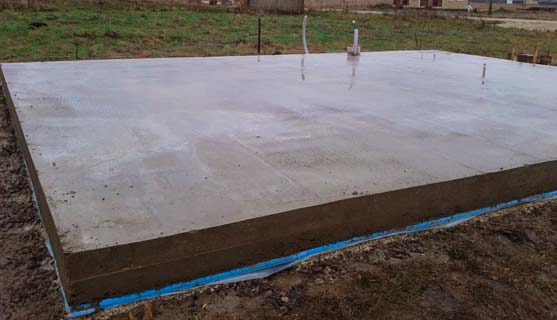

Фундамент залит монолитной плитой
Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.
Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения
А также продлит долговечность фундамента и всего строения
Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.
Свайно-винтовой фундамент
Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.
Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

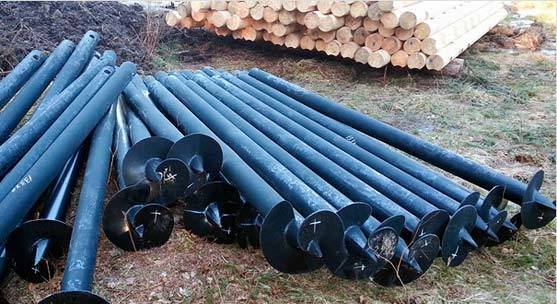

Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент
Инструкция к правильному утеплению
Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.
Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

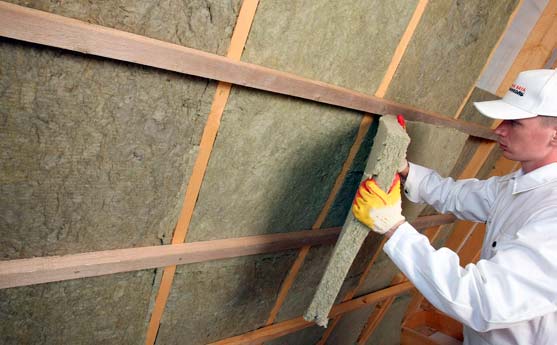

Утепление стен минеральной ватой
Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен
Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание
Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.
Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.
На заметку
Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.
Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.
Фундамент для постройки каркасного дома: требования к основанию
В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:
- Свайно-винтовой фундамент.
- Ленточное основание.
- Плитный или монолитно-плитный.
Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.
Строим каркасный дом на свайно-винтовом фундаменте
Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.

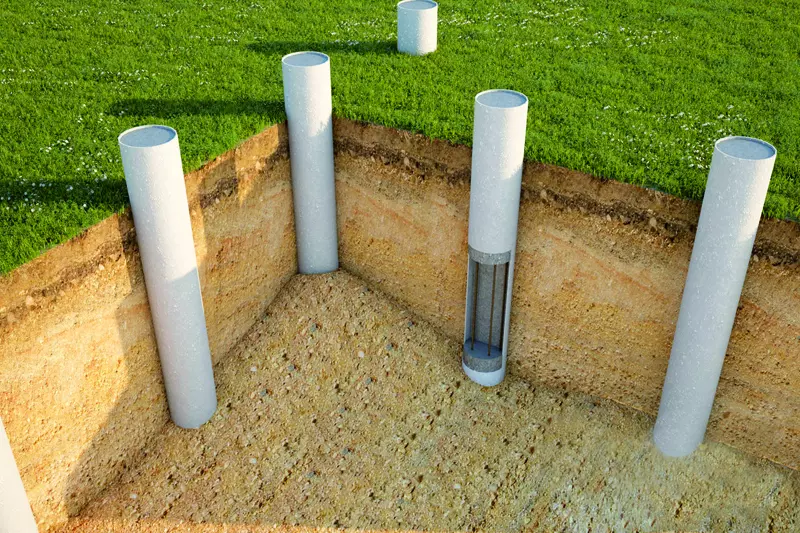

Именно так выполняется установка асбестовых труб для свайного фундамента
Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.
Иллюстрация
Описание действия
Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.
Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины
Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем.

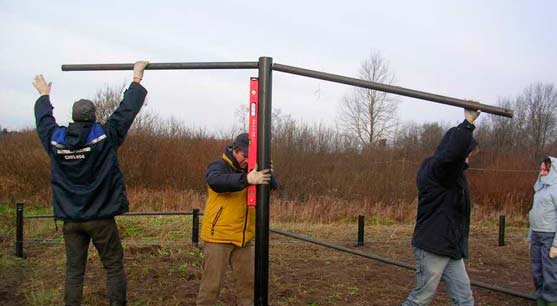

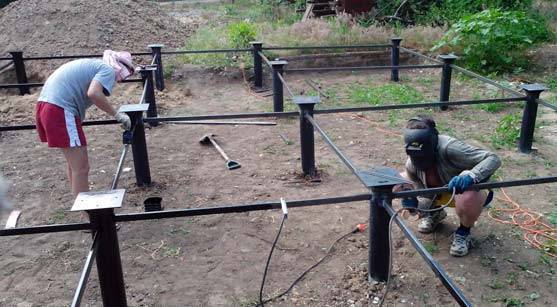

Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами
Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.

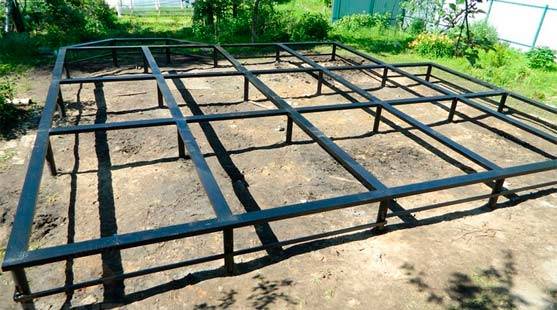

Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.
Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.
Обустройство ленточного фундамента для каркасного строения
Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

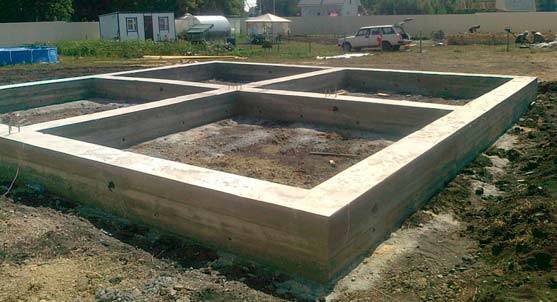

Готовый ленточный фундамент – можно начинать возведение каркаса
Плитный фундамент для постройки и его особенности
Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.
Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.

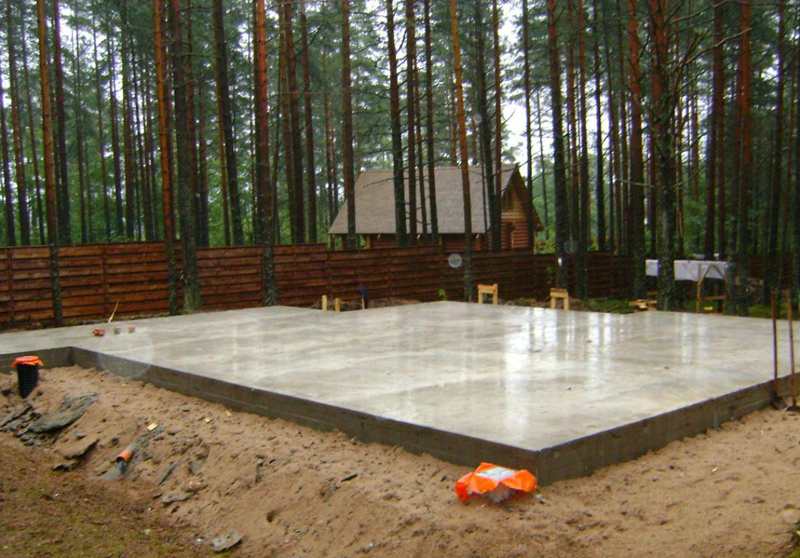

А это плитный фундамент – он будет «плавать» вместе с подвижками грунта
Статья по теме:
Правильная организация вентиляции
Правильная организация вентиляции в каркасном доме крайне важна для обеспечения здорового микроклимата и предотвращения проблем с плесенью и конденсатом. Ниже приведены ключевые шаги по организации эффективной вентиляции в вашем доме.
Планирование системы вентиляции
Определение потребностей. Оцените объем помещений, количество жильцов и специфические потребности вашего дома для выбора наиболее подходящей системы вентиляции. Типы вентиляции. Рассмотрите различные типы вентиляции, такие как механическая вытяжная вентиляция, приточно-вытяжная система, рециркуляционная вентиляция и прочие, чтобы выбрать оптимальный вариант для вашего дома.
Установка вентиляционной системы
Выбор оборудования. Приобретите высококачественное вентиляционное оборудование, которое соответствует вашим потребностям и обеспечивает надежную работу. Установка и подключение. Для сложных систем лучше обратиться к профессионалам, чтобы установить вентиляцию правильно и безопасно.
Регулярное обслуживание
Чистка и обслуживание. Периодически очищайте и обслуживайте вентиляционные каналы, фильтры и вентиляционные устройства, чтобы сохранить их эффективность и продлить срок службы. Проверка производительности. Регулярно проверяйте работу системы, убеждаясь в отличном качестве воздухообмена и отсутствии неполадок.
Регулярное обслуживание и забота о системе вентиляции помогут сохранить ее оптимальную работу и обеспечат комфортное проживание в вашем доме на долгие годы.
Возведение фундамента под каркасный дом
Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.
Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.
Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.
Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.
Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.
Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.
Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.
Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.
А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.
Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.
Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.
Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.
Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.
Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.
Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.
Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.
Устанавливаем каркас. Пошаговая инструкция
Алгоритм установки каркаса:
Формирование нижней обвязки, соединённых между собой по типу «шип-паз» и подогнанных таким образом, чтоб при монтаже не возникло зазоров. Если дерево плохо обработать антисептиком – при длительном соприкосновении с металлом (то бишь с крепежами) оно начнёт гнить, и в таком случае вместо данного типа крепежа лучше использовать деревянные нагели. Монтаж вертикальных досок. Их высоту определяют в зависимости от планируемой высоты потолков. В области монтажа вертикальных досок устанавливаются нагели. На нагели устанавливаются стойки. Далее вертикально выравнивают брусья. Чтобы угол был правильно зафиксирован, целесообразно применение временной распорки. После того, как все стойки будут укреплены и зафиксированы исключительно в вертикальном положении, проводится верхняя обвязка
Важно учесть, что пазы верхней обвязки должны находиться строго под 90-градусным углом по отношению к нижней. Затем крепятся потолочные балки
Их распределяют шагом в 50см, и в обязательном порядке они должны совпадать с вертикальными стойками. После этого устанавливаются дополнительные опорные брусья
Их распределяют в области межкомнатных перегородок с целью поддержки балок потолка и исключения их провисания.
Выполнив данный алгоритм установки каркаса можно приступить к утеплению дома и сооружению крыши.
Строим каркасный дом: пошаговая инструкция
Перед укладкой обвязочного бруса следует проверить ростверк с помощью строительного уровня и при обнаружении неровностей, скорректировать их.
Дальше порядок и очередность работ выглядит следующим образом:
Сначала происходит укладка первого ряда, так называемой обвязки, для которой выбирается брус с бо?льшим сечением, чем весь остальной материал. Крепиться он на анкера, а дополнительно фиксируется в угловых соединениях при помощи металлических уголков.
Следующий шаг – установка вертикальных элементов каркаса или стоек, которые устанавливаются на первый ряд бруса и скрепляются с ним. Начинать их монтаж необходимо с углов и далее, с определенным шагом, по периметру будущего здания
Для этого используются металлические уголки, которые фиксируются болтовыми соединениями
Важно, во время установки стоек постоянно проверять их вертикальность с помощью отвеса, так как от этого не только зависит красота дома, но прежде всего его надежность, поэтому данному этапу следует уделить особое внимание.
Важный нюанс – монтаж вертикальных стоек обязательно должен вестись с учетом оконных и дверных проемов. Для этого, в планируемых местах установки дверей и оконных конструкций следует правильно выполнить запилы вертикальных стоек с одновременной установкой в их середину обсадных досок, к которым впоследствии и будет выполнено крепление коробок.
Для обеспечения стабильности конструкции следует смонтировать временные диагональные распорки, которые устанавливаются под углом к вертикальным стойкам и гарантируют их стабильность до полного закрепления каркаса.
Далее, когда строим каркасный дом сами шаг за шагом, наступает очередь монтажа верхнего пояса, а именно установка верхнего бруса и закрепление его к вертикальным стойкам
Важное замечание, если нижний ряд и вертикальные стойки выполнены строго по уровню, то и верхняя доска ляжет абсолютно ровно.
Крепление верхнего бруса также выполняется при помощи металлических уголков, которые фиксируются болтами
Можно использовать для этого и гвозди, но следует учитывать, что они должны войти в брус не менее чем на 10 см.

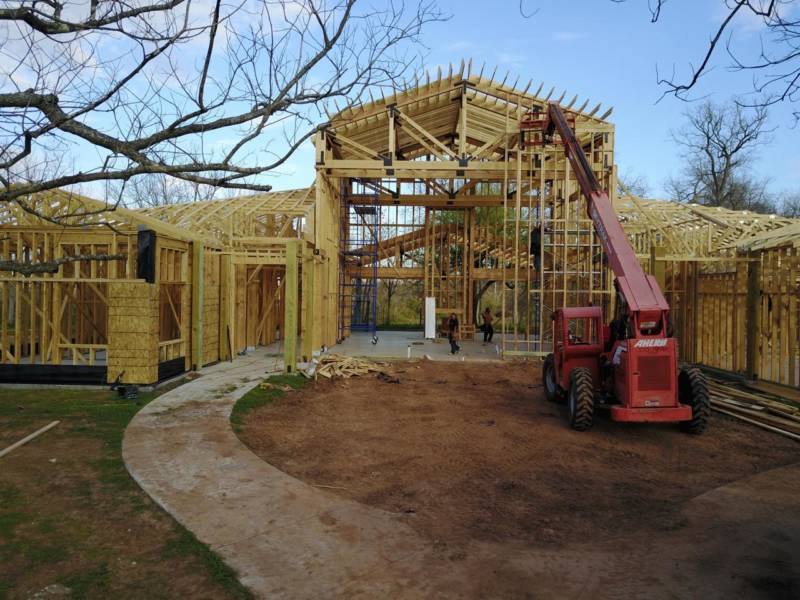

После этого каркас дома приобретает свои очертания и стабильность, поэтому можно смело снимать временные диагональные опоры, так как они уже выполнили свою задачу.
До того как самому построить каркасный дом своими руками следует ознакомиться и правилами установки укосин и их функциями. Это элементы из брусков, которым отводиться важная роль в дополнительном укреплении каркаса. Устанавливаются в обеих сторон вертикальной стойки сверху и снизу конструкции и закрепляются длинными гвоздями.
Далее, следует приступить к монтажу балок перекрытия, брус для которых закрепляется с помощью уголков, предварительно уперев его на верхнюю обвязочную конструкцию. Но можно использовать и более сложные варианты монтажа и крепления потолочных балок, например, методом вырубки, когда в верхнем брусе подготавливается специальное «гнездо» для их установки либо с помощью кронштейнов.
После того как установлены балки перекрытия и если не предусмотрен второй этаж, наступает черед монтажа стропильной конструкции для кровли, к которой будет крепиться обрешетка.
