Как сделать колодец

Предварительная подготовка

Перед началом обустройства колодца необходимо принять во внимание следующее:

выбрать нужно наиболее правильное месторасположение сооружения;
учитывать время года и погодные условия;
при работе неуклонно придерживаться правил техники безопасности для такого вида работ.

Место для скважины выбирается заранее. Не стоит располагать ее в непосредственной близости к жилым строениям, так как подземные источники могут размыть грунт и строения осядут, появятся в них трещины. Лучше всего колодец копать на расстоянии не менее 20 метров от дома.

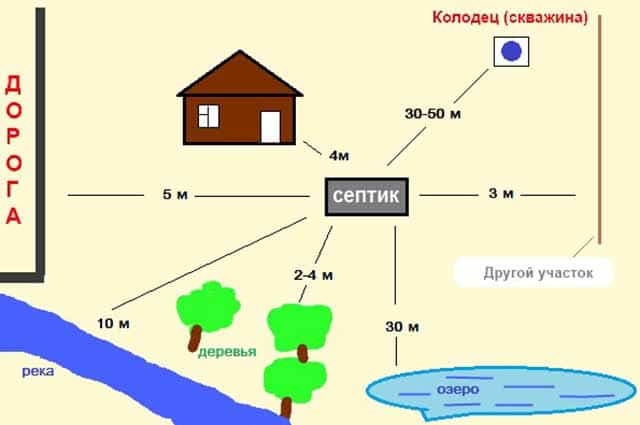

Расположение колодца и прочих построек на участке

Не следует копать скважину возле источников загрязнения, таких как выгребные ямы, скотные дворы, кладбища, поля, откуда существует возможность загрязнения ядохимикатами. Необходимо от них отступить минимум на 30 метров.

Лучше всего начинать работы ранней осенью, так как подземные воды в это время располагаются низко и возможно выкопать скважину для колодца глубже возможного уровня воды. При высоком уровне воды могут возникнуть определенные сложности, так как летом она может исчезнуть.

Если колодец слишком глубокий, то качество воды будет плохое, в связи с чем ее нельзя употреблять. Оптимальная глубина колодезной скважины – от 10 до 20 метров. Можно найти питьевую воду и на глубине 50 метров, но это исключение из правил.

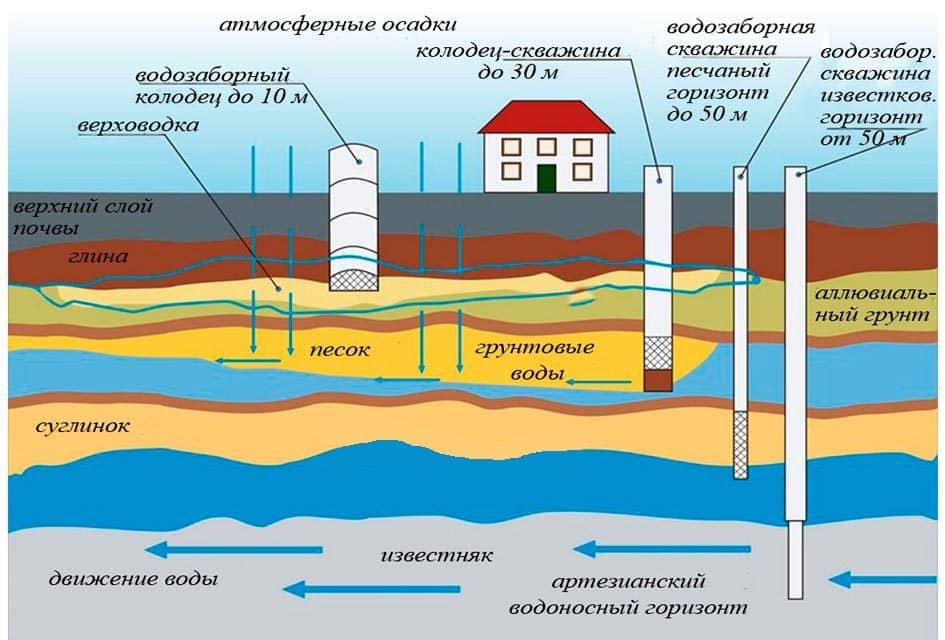

Виды скважин в зависимости от глубины и типов грунта

Колодец своими руками: конструктивные составляющие

Буровое оборудование может быть задействовано в том случае, если грунт является труднопроходимым (скалистый или полускальный). Обустройство колодца на даче своими руками является возможным, если почва на участке относится к одному из следующих типов:

песок;
супесь;
глина;
суглинок.

Перед тем как начать обустраивать колодец необходимо выяснить какого типа почва на участке

Специалисты рекомендуют перед монтажом колодца подробно изучить его конструкцию и отдельные составляющие. Рассмотрим, что входит в состав шахтной водозаборной разработки. Нижняя часть, которая выполняет забор жидкости, называется водоприемной. В случае если запас водоносного слоя способен удовлетворить нужды потребителей, то тогда вода поступает только через днище колодца. Однако, если ресурс пласта недостаточно велик, стенки подвергают перфорированию, что увеличивает приток жидкости.

Следующей составной частью любого колодца является ствол. Этот сегмент берет свое начало от поверхности и заканчивается у дна (на уровне воды в скважине). Такая труба монтируется из различных материалов. Наиболее распространены для колодца железобетонные кольца, монолитный бетон, а также кирпич. В некоторых случаях для этих целей используют дерево.

Ствол скважины обязательно должен соответствовать определенным характеристикам

Например, очень важно, чтобы он был герметичным. В противном случае возможно загрязнение питьевой воды осадками и химическими соединениями, которые содержатся в почве

Если нанимать рабочих для копки колодца, то цена будет составлять 1000-2000 руб. за 1 метр

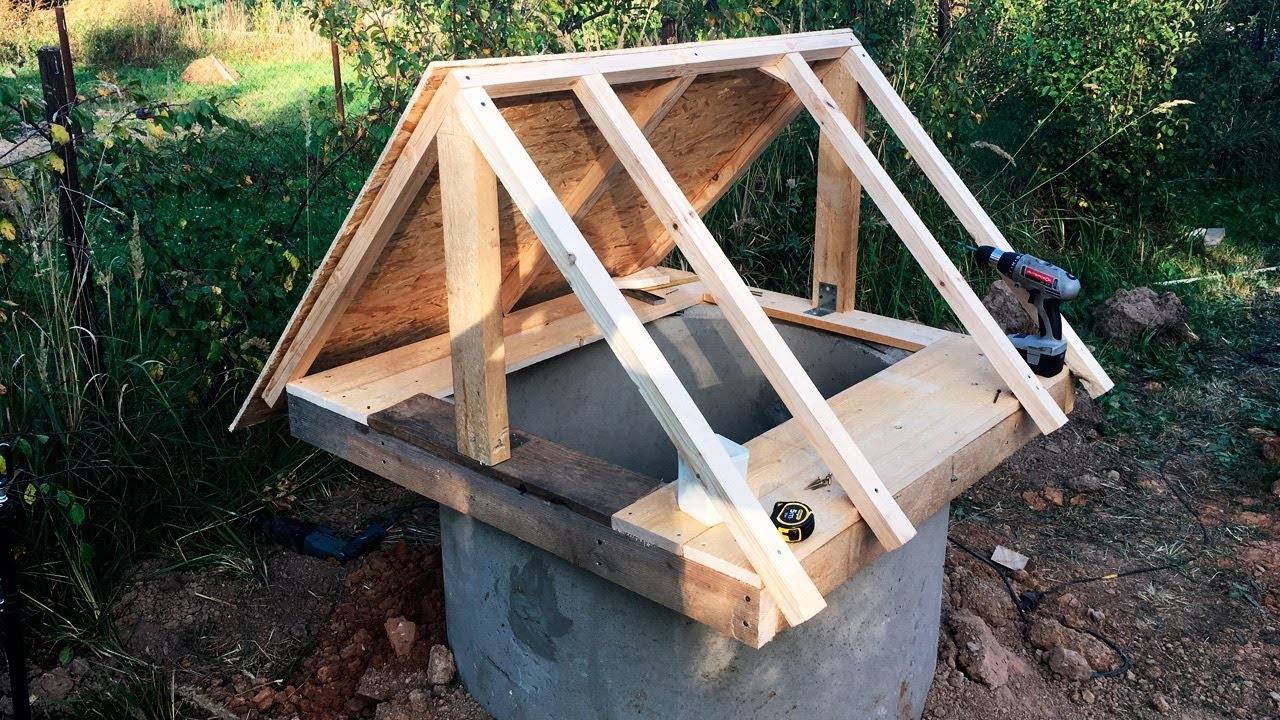

Еще одна часть скважины – оголовок. Данная конструкция располагается над землей и напоминает небольшой домик. Функция этого элемента заключается в защите скважины от низкой температуры в зимний период, а также предохраняет ее от попадания атмосферных осадков.

Оптимальная высота для данного сооружения составляет приблизительно 0,8-0,9 м, а минимальная – 60 см. Строить домик ниже последней величины попросту не имеет смысла, так как он будет вызывать неудобства при эксплуатации. Оголовок состоит из крышки, которая защищает воду в колодце, и подъемного механизма (для ведра). Последний может быть как ручным, так и автоматическим, что зависит от предпочтений хозяев участка.

Место стыковки оголовка со стволом нуждается в организации защитного сооружения из глины. Его называют глиняный замок. Он располагается по периметру и выполняет функцию барьера для сточных и талых вод, которые могут находиться на поверхности почвы. Глубина такого сооружения должна быть ниже, чем уровень промерзания грунта, а ширина – приблизительно 0,5 м.

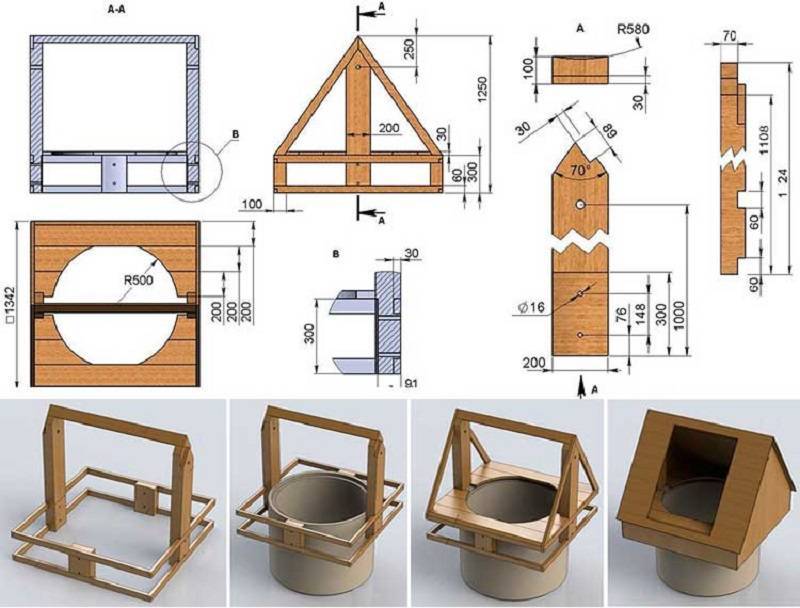

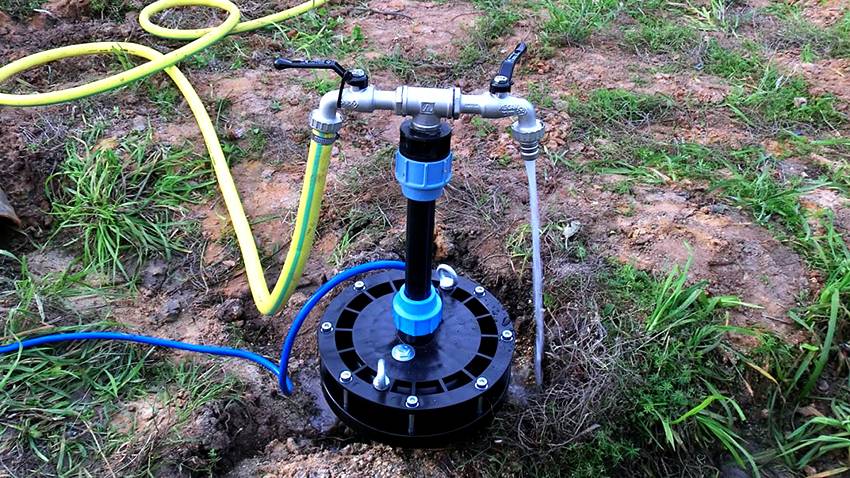

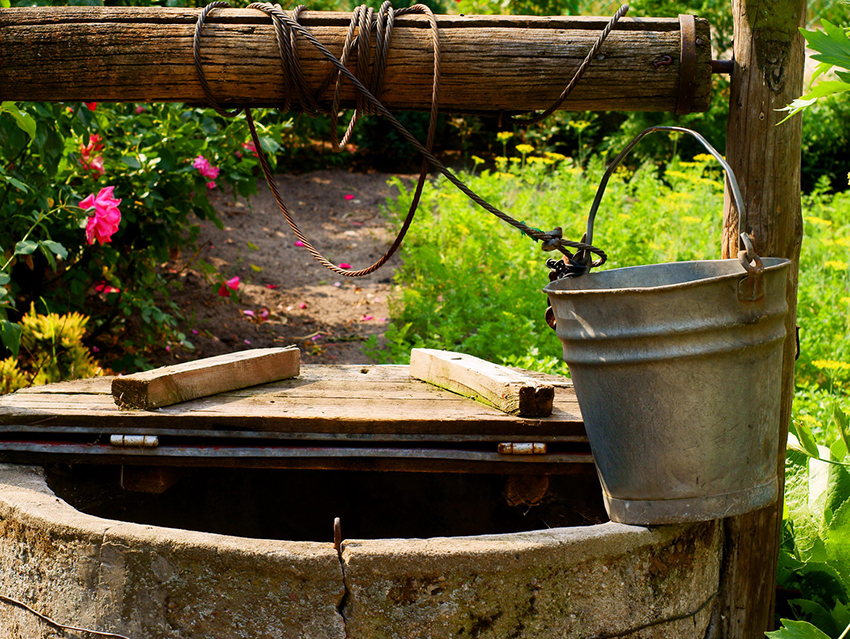

Оголовок для скважины или колодца размещается над землей

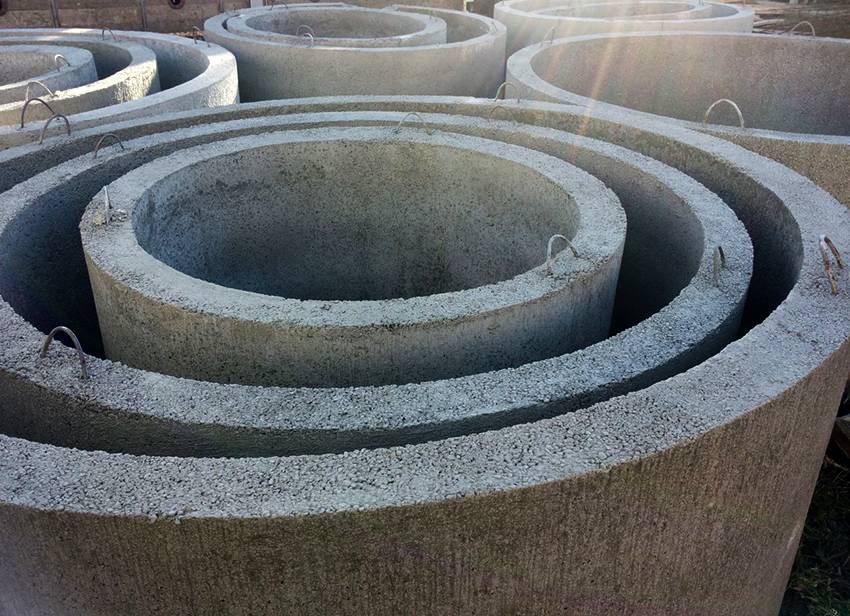

Разновидности бетонных колец для колодцев: размеры, цена

При обустройстве колодезного ствола чаще всего используются именно бетонные кольца. Целесообразность их применения обусловлена высокими техническими характеристиками материала. Бетон имеет хорошую прочность, которая достигается за счет армирования стальными прутьями. Минимальный диаметр этих изделий составляет 1 см.

Долговечность, а также устойчивость к низкой температуре и резистентность к влаге – неоспоримые преимущества бетонных колец для колодцев. Цена на эти изделия вполне соответствует их характеристикам.

На сегодняшний день существует несколько разновидностей бетонных колец. Они отличаются по конструкции, размеру и т. п. Перед тем как начать монтаж колодца, специалисты рекомендуют ознакомиться с классификацией изделий более подробно. Рассмотрим наиболее популярные из них.

Для оборудования колодезного ствола чаще всего используются бетонные кольца

Стеновые. Используются для монтажа горловины скважины, которая является верхней частью ствола

Важно отметить, что они подходят абсолютно для всех типов колодцев. Наиболее приемлемыми являются стеновые железобетонные кольца для колодцев

Купить такие изделия можно на заводе.

Доборные. Эти изделия принято эксплуатировать в тех ситуациях, когда обычные кольца не подходят. Они имеют нестандартный размер, что обуславливает особенности их применения.

Железобетонные. Данная разновидность является наиболее распространенной и используется для канализационных, а также дренажных колодцев. Купить такие конструктивные элементы можно на заводе, занимающемся их производством.

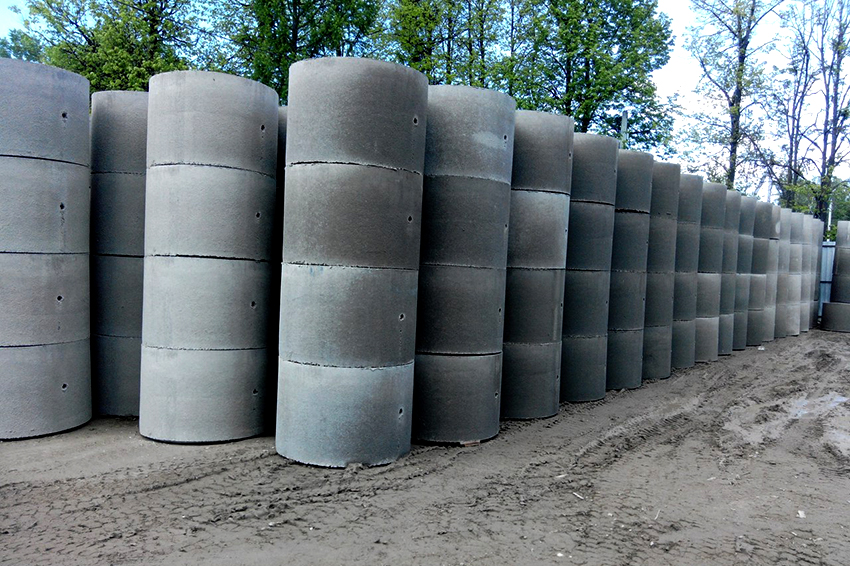

Бетонные кольца бывают доборные, железобетонные и стеновые

Сегодня на строительном рынке можно встретить и другие разновидности железобетонных колец (например, оснащенные днищем). Эти бетонные изделия, независимо от их типа на стадии производства оборудуются специальными пазами. Их функция заключается в том, чтобы предотвратить нежелательное смещение колец после монтажа.

Кольца для колодца: размеры, цена бетонных изделий

Размер этих изделий является ключевой характеристикой при их выборе. Поэтому стоит отнестись со всей серьезностью к расчету необходимого диаметра. Внутренний показатель сечения и высота – две основные цифры, которые указываются производителем в маркировке. А также важным показателем является ширина стенок. Перед тем как купить бетонные кольца для колодца, рекомендуется заранее рассчитать их необходимые габариты.

Статья по теме:

Как уже говорилось выше, для организации колодца на дачном участке лучше всего подходят кольца диаметром 1 м. Полутораметровые изделия используются реже, однако они тоже довольно востребованы на современном рынке. Выбор диаметра зависит от того, на какой глубине располагается подземный пласт, содержащий воду.

Высота этих изделий может быть разной. Наиболее подходящий вариант для загородного участка – 90 см. ЖБИ кольца колодца с такой высотой очень удобны при монтаже, так как количество швов в этом случае сводится к минимуму.

Важно запомнить, что при покупке бетонных колец необходимо удостовериться в том, из какой марки бетона они выполнены. Для этого нужно проверить техническую документацию, соответствующую этим изделиям

Не рекомендуется приобретать кольца в том случае, если марка бетона ниже М200. Наилучший вариант – элементы, которые при производстве были дополнительно обработаны паром.

При выборе бетонных колец нужно обращать внимание на размер внутреннего сечения, ширину стенок и высоту кольца

Перед тем как купить кольца для колодца, следует выполнить расчет длины ствола, а также выбрать нужный размер его конструктивных составляющих. Стоимость этих изделий может быть разной и зависит от их разновидности и конструктивных особенностей.

Цена ЖБИ колец для колодца диаметром 1 м, которые являются наиболее подходящими для колодезного столба, в среднем составляет 1800 руб. Что касается толщины стенок таких элементов, то она равна 8 см. При этом вес кольца может достигать 640 кг. Минимальный диаметр бетонного элемента такого типа составляет 0,7 м, что, безусловно, влияет на стоимость. Цены на изделия с таким сечением зависят от их высоты и варьируют в пределах от 400 до 1600 руб.

В случае необходимости можно купить Ж/Б кольца для колодца, которые имеют диаметр 2 м. Они являются наиболее дорогостоящими и, кроме того, имеют самую большую массу (около 2300 кг). Цена на такие конструктивные элементы с высотой 0,9 м в среднем составляет 5000 руб.

Что нужно учесть при строительстве колодца ↑

Все приведенные правила носят законодательный характер:

Ствол заглубляют в водоносный пласт, чтобы качественно его вскрыть, увеличив тем самым дебит колодца.
В нижней части ствола колодца можно сделать отверстия для облегчения доступа воды (альтернатива: шатер).
На дне нужно отсыпать обратный фильтр, чтобы не выпирало грунт, а восходящие потоки не мутили воду (к тому же, фильтр облегчает чистку колодца).
Ствол необходимо оснастить скобами (скобы делают из чугуна), расположенными в шахматном порядке (расстояние между скобами: 30 см), для обеспечения безопасного спуска в шахту при ремонте и обслуживании.

Ходовые скобы

Назначение оголовка — защита от загрязнений, обеспечение наблюдения и подъема воды. Требования к надводной части:

Высота оголовка — минимум 30 см.
Наличие крышки, люка, навеса (в зависимости от конструкции) обязательно.
По периметру (на глубину 2 м, ширину — 1 м) оголовок обкладывают уплотненной глиной или жирным суглинком и устраивают 2-метровую отмостку (асфальт, бетон, камень, кирпич) с уклоном в сторону лотка (уклон от колодца: 10 см).
Колодец нужно оградить.
Подачу воды осуществляет насос (ручной, электрический). Если невозможно оснастить сооружение насосом (опять же, ничего не сказано об обоснованиях невозможности), допустимо устроить ворот, «журавль».

Смешно, но СанПин регламентирует даже наличие скамьи для ведер — она должна быть; объем заборной бадьи — он должен соответствовать объему ведра, чтобы не вызывать затруднений при перемещении жидкости из полного в пустое.

Колодец можно строить на чистом участке, удаленном минимум на 50 м от источников загрязнения (существующие, возможные): выгребных ям; мест захоронения (люди, животные); мест хранения ядов и химикатов, в том числе удобрений; канализационных сооружений; промышленных предприятий.

Если указанное расстояние соблюсти невозможно (что нередко: гектары земли далеко не у всех, а для стандартного дачного участка 50 м от выгребной ямы — почти нереальная цифра), необходимо согласовать иное месторасположение водозаборного сооружения в ЦГСЭН (Санэпидемнадзор).

Удаленность от автомобильных трасс также нормированная: требуемое расстояние составляет 30 м (важный пункт для владельцев придорожных участков).

2 Этапы рытья колодца

Непосредственное рытье колодца своими руками выполняется по следующему алгоритму:

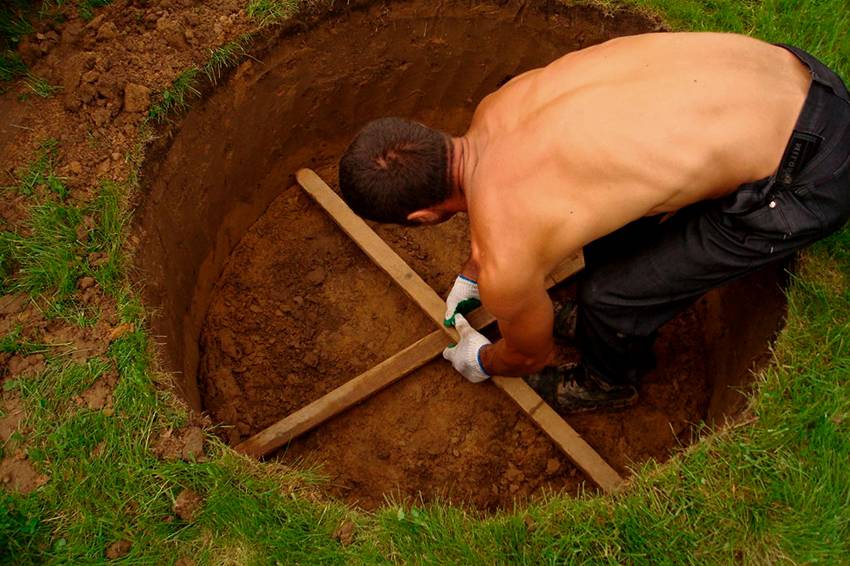

Выкапывание ямы под колодец

На месте, которые вы определили под колодец, выполняется разметка. Размер шахты должен быть на 10-15 сантиметров больше, чем диаметр, которым обладают стеновые кольца. Первоначально вам нужно выкопать яму глубиной на 10 сантиметров меньше, чем высота одного кольца. Кольцо устанавливается в яму (оно должно возвышаться над её поверхностью на 10 см)

Внимание должно уделяться принятию кольцами идеально ровного горизонтального положения, так как даже небольшие перекосы в процессе наращивания колоны приведут к искривлению конструкции

Поскольку из-за большого веса (бетонные кольца по ГОСТ 8020 весят минимум 500 кг) своими руками двигать кольцо довольно проблематично даже нескольким взрослым мужчинам, необходимо позаботится о вспомогательных рычажных механизмах, и тележке для их транспортировки.

После того как первое кольцо опущено, необходимо выкопать яму глубиной 80 см. внутри кольца, после чего стоит рыть землю по его внешней стороне до тех пор, пока под собственным весом кольцо не погрузится вниз.
Как только это произошло — нужно почистить осыпавшийся грунт.
После этого с помощью лебедки на первое кольцо опускается следующее.

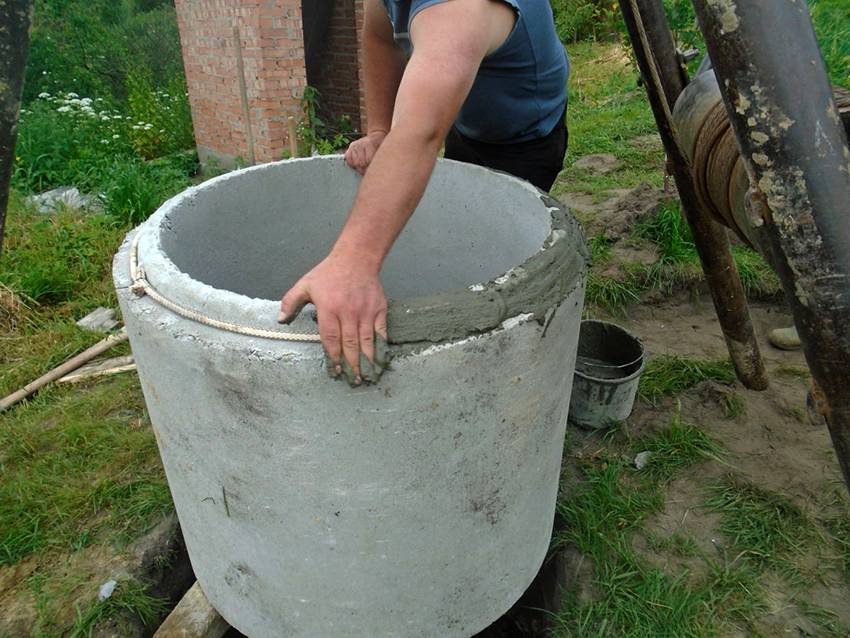

Их стыки соединяются цементным раствором. Своими руками качественную герметизацию можно выполнить, используя просмоленную пеньковую веревку.
Этим же методом выполняется постепенное наращивание колонны кольцами до тех пор, пока не обнаружится водоносный горизонт.
Как только удалось выкопать шахту на нужную глубину, вам нужно почистить её дно от рыхлых пород, и оставить колодец на 12 часов наполняться водой.
По истечению времени требуется удалить воду и заново почистить дно.
Потом нужно выкопать ещё небольшой слой земли. Эту операцию необходимо повторять до тех пор, пока не станут видны водные жилы, после чего колодец оставляется на сутки в покое (желательно с перекрытием горловин, чтобы ничего не попало в шахту)
После этого производится финальная чистка колодца с полным откачиванием воды, и укладывается донный фильтр.

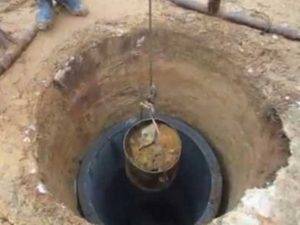

Процесс ручной установки кольца для колодца

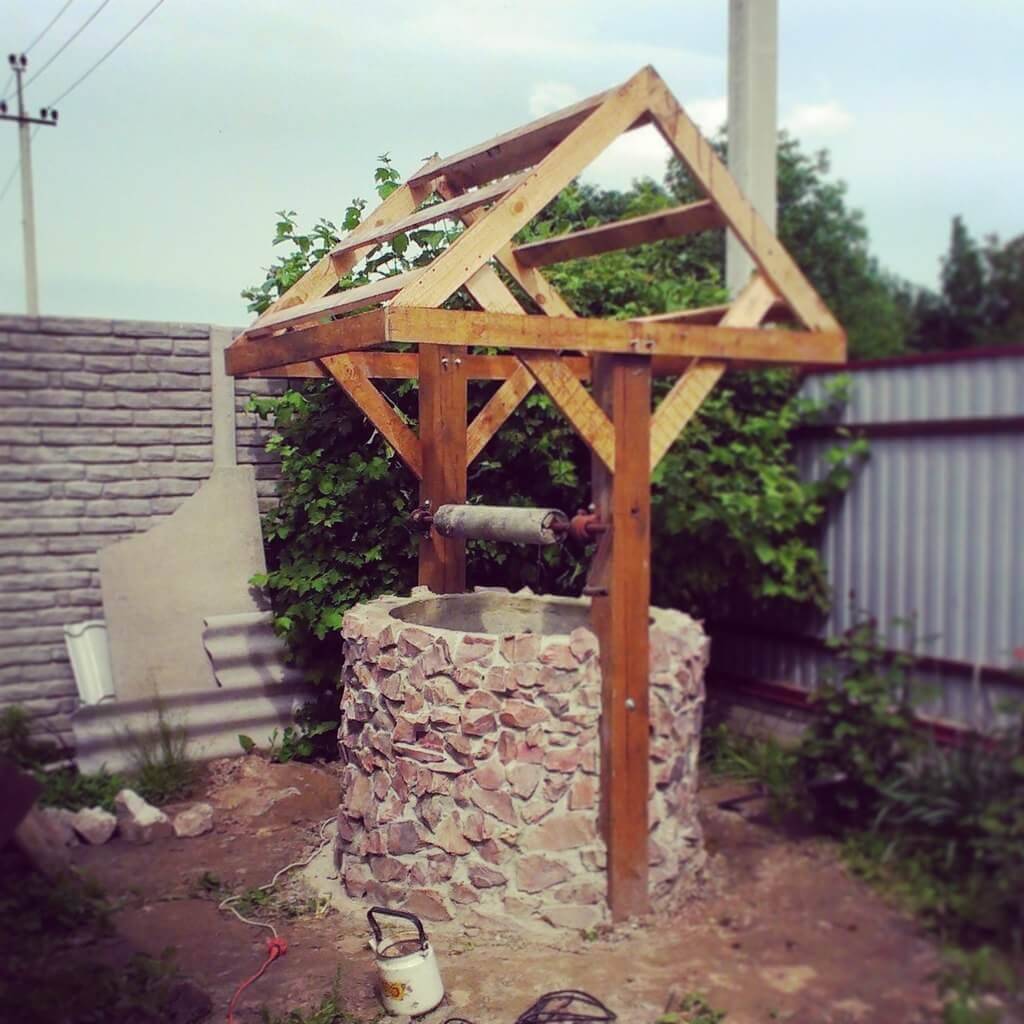

Наземной частью, которая продолжает стеновые и доборные кольца, является горловина колодца. Горловина это конструкционный элемент, который увеличивает удобство эксплуатации, и в случае необходимости перекрывает доступ к колодцу для предотвращения попадания в него дождевых вод и инородных предметов.

Производство горловин может быть из самых разных материалов: кирпича, деревянного сруба, иногда даже используют наружные доборные кольца, которые накрываются специальным щитом с отверстием нужного диаметра.

Если при сооружении горловин и самих колонн использовались бетонные стеновые и доборные кольца (ГОСТ 8020), то в будущем такому колодцу потребуется периодическая профилактика.

Речь идет о проверке швов на предмет разгерметизации и трещин, для устранения которых нужно осуществлять несложные ремонтные работы, заключающиеся в замазывании потерявших герметичность частей колонны раствором.

Ремонтные работы не должны игнорироваться, так как если нарушится целостность колодца, очень сильно пострадает качество воды, в которую из грунта будут попадать всевозможные загрязняющие примеси. Грязь может сыпаться и с горловин и самих колец — если от них будет откалываться или крошиться бетон.

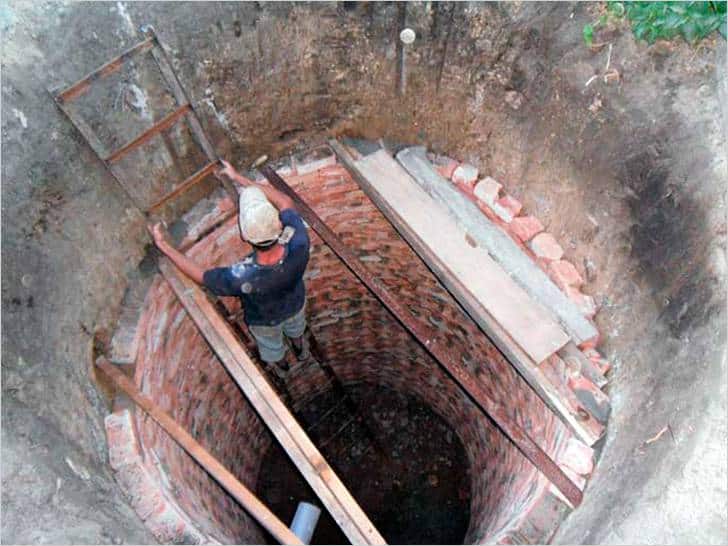

Кладка колодца из кирпича

Колодцы выкладываются либо в один, либо в полтора кирпича. При этом ряды предполагаются либо тычкового типа, либо вперемежку с ложковым типом. Вне зависимости от того, какой тип кладки будет выбран, первый и второй ряды делаются тычковыми. Чтобы колодец был правильной круглой формы, стоит пользоваться шаблоном.

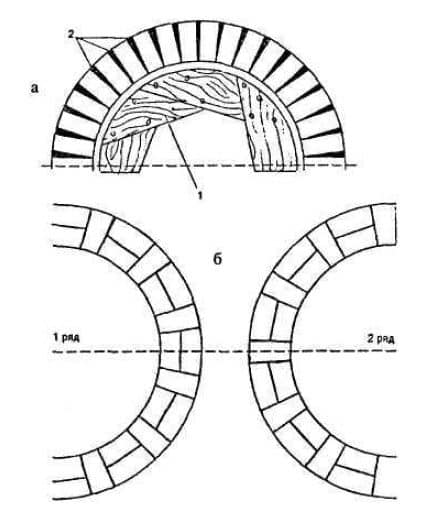

Схема круглой кладки колодца из кирпича: а — из тычков; б — из тычков и ложков: 1 — шаблон; 2 — уширенный шов из цементного раствора.

Выложить колодец под силу любому, кто любит труд и обладает свободным временем. Тут нет ничего сложного. Стоит только придерживаться определенных правил:

Берется цементный раствор и выкладывается на основную раму толщиной в 1,5см, затем хорошо выравнивается его поверхность;
Потом кладется первый кирпичный ряд, затем последующий и так до выравнивания с грунтом;
При круглой кладке предполагается наличие зазоров с внешней стороны кирпичей. Эти зазоры заполняются битыми кусочками кирпича, смешанными с раствором.

При проведении кладки большое внимание стоит уделять отверстиям для анкеров. Все зазоры устраняются при помощи цементного раствора

Как только сооружение достигло уровня земли, делается кирпичная горловина колодца, которую потом закрывают крышкой. Необходимо помнить и о гидроизоляционных работах.

Этап подготовительных работ

Прежде, чем самому приступать к обустройству колодца на участке возле дома, необходимо определиться с конструкцией, изучить технологию процесса и ознакомиться с правилами безопасности.

Конструкция

На рисунке изображено устройство колодца с шахтой из бетонных колец.

Пример простой конструкции колодца

Пояснения к рисунку:

А – надстройка, обеспечивающая защиту от проникновения мусора (оголовок);
В – гидроизоляционный замок из глины;
С – донный фильтр из гравия, как правило, трехслойный. Первый – из крупных фракций размером 15см, средний – 10см, нижний – из мелкого щебня;
D – верховодка;
Е – ствол шахты из ЖБИ колец;
F – водоносный слой.

Шахта колодца бывает кирпичной, каменной или деревянной. Она может уходить на глубину до 10-15 метров, но встречаются конструкции, дно которых находится на 30 метров ниже уровня земли. Если оно вязкое, сооружается деревянный настил, и уже сверху него организуется донный фильтр.

Заметим, что мы привели схему устройства на основе ЖБИ колец, поскольку такая конструкция наиболее оптимальна.

Необходимые материалы

Для работы понадобится подготовить следующие материалы:

несколько ЖБИ колец, их количество зависит от глубины шахты, стандартные размеры показаны на рисунке;

Размеры колец

материал для донного фильтра (гравий мелких и крупных фракций);
скобы (с их помощью будут скрепляться кольца);
ингредиенты для цементного раствора, которым будут замазываться швы.

Общая цена на материалы покажет, во сколько обойдется строительство колодца с бетонными кольцами(при условии, что копать его, а также выполнять другие работы, вы будете самостоятельно). Естественно, что стоимость существенно возрастет, если всю ручную работу станет выполнять бригада строителей.

Необходимо сразу предупредить, что вес ЖБТ колец довольно внушительный, и без посторонней помощи переместить их и установить не получится. Если вам некого позвать на помощь, то придется нанимать работников или обратиться в строительную организацию, специализирующуюся в этой сфере.

Заметим, что такое удовольствие не дешевое, например, в городе Выборг вырыть яму под шахту и организовать колодец глубиной 9 метров обойдется около 70 тысяч рублей.

Инструменты

С учетом, что земляные работы будут проводится без использования спецтехники, следует заранее подготовить:

несколько лопат и ведер;
треногу с установленным на нее подъемным механизмом;
лестницу и веревку.

Местонахождение водоносных жил

Вода может находиться между водоупорными слоями в земле, которые состоят из глины или камня, и не дают воде пробиться на поверхность или уйти глубже под землю. Между этими слоями расположена песчаная прослойка, которая удерживает воду и очищает ее. В местах изгибов и изломов водоупорных слоев, образуются подземные озера. Наличие таких озер и есть самым подходящим местом под расположение колодца на участке.

Проводя поиск воды для колодца, есть большая вероятность наткнуться на нее на глубине 2-2,5 м. Такие воды называются верховодкой. Это первый слой воды, который пополняется в основном за счет осадков, и непригодны для колодца. Поскольку в них попадает грязь, химия и иные нечистоты, делая воду непригодной для питья. Такие озера обычно вмещают небольшое количество воды и летом могут полностью пересохнуть, а зимой замерзнуть.

Но, наибольшую ценность имеет третий слой, который располагается на глубине 30–50 м, а то и глубже. Вода в таких слоях богата неповторимым минеральным составом. Вот только для добычи воды с такой глубины нужна скважина, а не колодец.

земляные работы и Выбор материала

Из чего и как сделать колодец на даче? Правильнее, его стены?

Кирпичная кладка

При маленькой глубине колодец довольно часто выкладывается из простого кирпича.

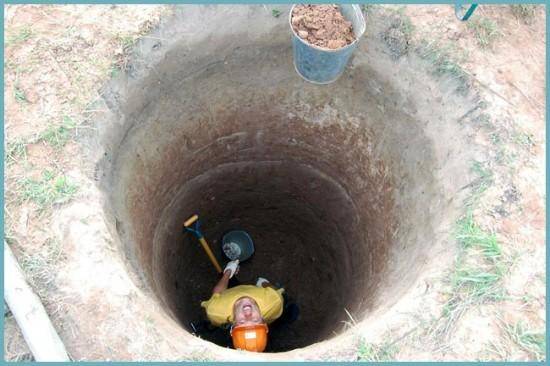

Как выглядит строительство?

Шахта колодца роется приблизительно на полметра шире его предполагаемых размеров.
В середине шахты отрывается приямок, в который ставится дренажный насос. Он обеспечит осушения дна на протяжении строительства.
Дно засыпается щебнем. Он выполнит функцию дренажа, а заодно станет подсыпкой под цементную подушку для стенку.
После этого заливается сама цементная подушка: бетон М200 выкладывается на утрамбованный щебень по периметру шахты.
Стенки кладутся из красного полнотелого кирпича с контролем горизонта посредством уровня. Толщина кладки — полкирпича либо кирпич. Употребляется простой цементно-песчаный раствор в пропорции 1:3.

Обратите внимание: совет применять как раз красный кирпич раздалась не для красного словца. Силикатный, в отличие от него, при взаимодействии с водой быстро разрушается

Просвет между грунтом и стенками колодца заполняется вынутым грунтом либо, что лучше, уплотненной глиной. Вода обязана поступать в колодец лишь снизу, по окончании фильтрации через грунт.

Кирпичная кладка, но, свидетельствует последовательность технических сложностей на стадии строительства.

При громадном дебите (поступлении воды) дренажный насос может не справляться с ее откачкой.
Земляные стены, отрытые на полную глубину, неизбежно будут сыпаться, а в водоносном слое — размываться.
Наконец, строительство хватит долгим.

Этих недочётов лишен второй вариант.

Кольца

Готовые бетонные кольца разрешают ускорить сооружение колодца. Но — вот беда! — они весьма тяжелы и в большинстве случаев монтируются в шахту посредством подъемного крана. Но голь на выдумки умна: автору доводилось устанавливать кольца вручную, без привлечения техники.

Как выполняется эта работа?

Под лежащее на земле кольцо делается маленькой подкоп.
Рядом с ним укладывается в качестве упора для рычага маленькое полено, кирпич либо каждый прочный предмет.
Кольцо приподнимается рычагом достаточной длины — бревном, брусом либо трубой. Под немного поднятый край закатывается пара округлых бревен, каковые выполнят функцию катков при перемещении бетонного изделия.
Операция повторяется иначе кольца. Общее число катков, каковые должны оказаться под кольцом, должно быть не меньше четырех.
Кольцо транспортируется к месту постоянной дислокации. Катки подкладываются под него по мере перемещения. Дабы поставить кольцо на землю, употребляется уже привычный нам маневр с упором и рычагом для него.
Котлован отрывается в кольца и под его стенками. По мере углубления грунта оно неспешно оседает.
В то время, когда его верхний край сравняется с уровнем грунта, следующее кольцо транспортируется и устанавливается сверху обрисованным выше методом — и без того до победы.

Совет: зеркало воды должно быть выше дна как минимум на полтора метра. Тем самым мы подстрахуемся от сезонного падения уровня воды. Помимо этого, подвешенный на некотором расстоянии от дна насос будет засасывать меньше других взвесей и ила.

Основы техники безопасности

Неопытные домовладельцы нередко пренебрегают элементарными правилами и подвергают опасности не только себя, а и напарников. Чтобы избежать нелепых травм, нужно соблюдать хоть некоторые элементарные правила.

Человек, находящийся в шахте должен защитить голову каской. Всякое бывает, сорвавшееся вниз ведро или упавший инструмент не редкость.
Канаты, веревки, тросы, кольца – все, что связано с подъемом, тщательно проверяют перед началом работы.
Капающего шахту человека обязательно страхуют веревкой, а если глубина колодца свыше 6 м, то двумя: рабочей и страховочной.

Строительство колодца обязательно должны осуществлять несколько человек

В грунтах встречаются, так называемые газовые карманы, и поскольку в шахте воздухообмен не быстрый по мере опущения периодически поджигают свечу. Ее пламя должно гореть равномерно, что указывает на достаточное количество кислорода, если огонь гаснет, яму нужно проверить.

Совет! Проветрить шахту можно несколькими способами. Легче всего это сделать при помощи плотного одеяла, которое несколько раз опускают до дна и поднимают обратно на веревках. Также ускорить газообмен поможет опущенный на дно шахты вентилятор.

Общие сведения

Чтобы начать выкапывать скважину

…, необходимо определить место для нее. Глубина залегания воды влияет на ее разновидность.

Она бывает:

-поверхностной,

-грунтовой,

-артезианской.

Поверхностный тип располагается недалеко от поверхности грунта, воды грязные, и не подходят для питья. Грунтовый тип протекает более глубоко, чем поверхностный. Воды протекают на самом близком уровне водоносного грунта. Эта вода подходит для использования, до нее следует копать во время устройства колодца. Артезианский тип залегает очень глубоко. Вода артезианских скважин чистая, но скважину под нее придется бурить глубоко в землю.

Как определить место и время для строительства

Колодцы следует копать в определенное время года. Подходящим временем считается зима, либо осень. В данное время водоносный уровень пролегает глубоко, что служит гарантией создания колодца необходимой глубины, чтобы вода в нем стояла всегда. Весной проводить выкопку нельзя, потому что при таянии снега грунтовые воды увеличиваются в объеме. Можно определить неверную глубину колодца, тогда летом он может пересохнуть.

Перед началом работ надо выяснить, на какой глубине протекает вода на участке. Если на соседнем участке уже выкопан колодец, то можно спросить у хозяев. Если невозможно узнать высоту протекания вод, значит, надо бурить источник, чтобы обнаружить слой воды. Понадобится специальная техника.

Также необходимо узнать, какой тип грунта на территории. Если почвы песчаного типа, то копать несложно. При глинистой почве соорудить колодец будет труднее. Если земля полна крупными камнями, то стоит подобрать другой участок земли на территории дома. Колодец нужно копать вдали от загрязняющих источников. Нельзя выкапывать колодец около рек, оврагов, балок.

Тип конструкции

Колодцы имеют различия в устройстве. Выделяют трубчатые и шахтные виды колодцев. Если сооружать колодец своими руками, то подойдет шахтный тип. Колодец можно вырыть лопатой.

Составные части колодца:

1.часть над землей, защищающая колодец от проникновения мусора, вод, от замерзания в зимний период.
