Как работает солнечная батарея?

Существующие разновидности

Классифицируются солнечные батареи по мощности вырабатываемого электричества, которая зависит от площади панели и ее конструкции. Мощность потока солнечных лучей на экваторе достигает 1 кВт, тогда как в наших краях в облачную погоду она может опускаться ниже 100 Вт. В качестве примера возьмем средний показатель (500 Вт) и в дальнейших расчетах будем отталкиваться от него.

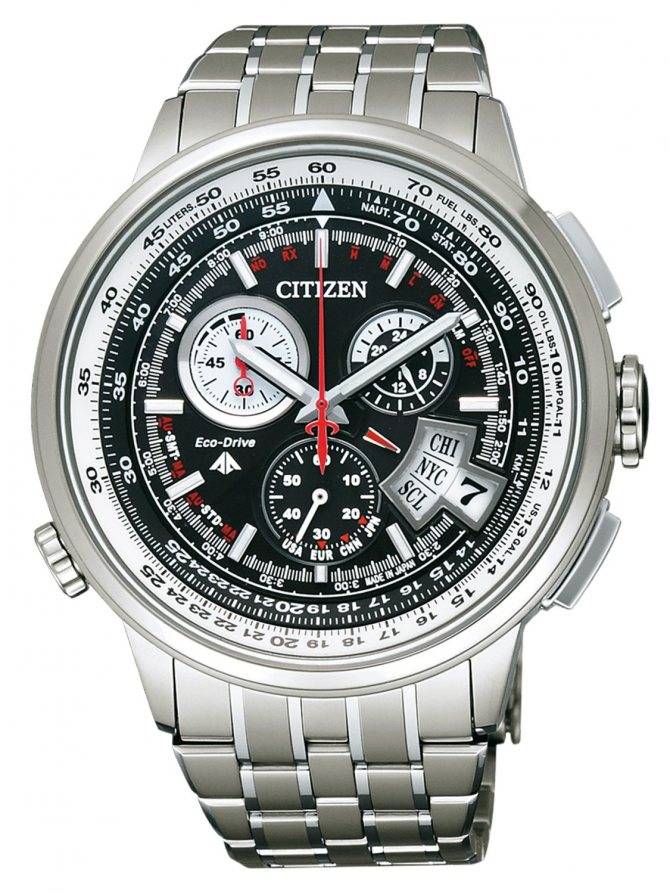

Наручные часы Citizen Eco-Drive с солнечной батареей вместо циферблата

Самым низким коэффициентом фотоэлектрического преобразования обладают аморфные, фотохимические и органические фотоэлементы. У первых двух типов он равен примерно 10 процентам, а у последнего – всего лишь 5 процентам. Это означает, что при мощности солнечного потока в 500 Вт солнечная панель площадью один квадратный метр будет вырабатывать соответственно 50 и 25 Вт электроэнергии.

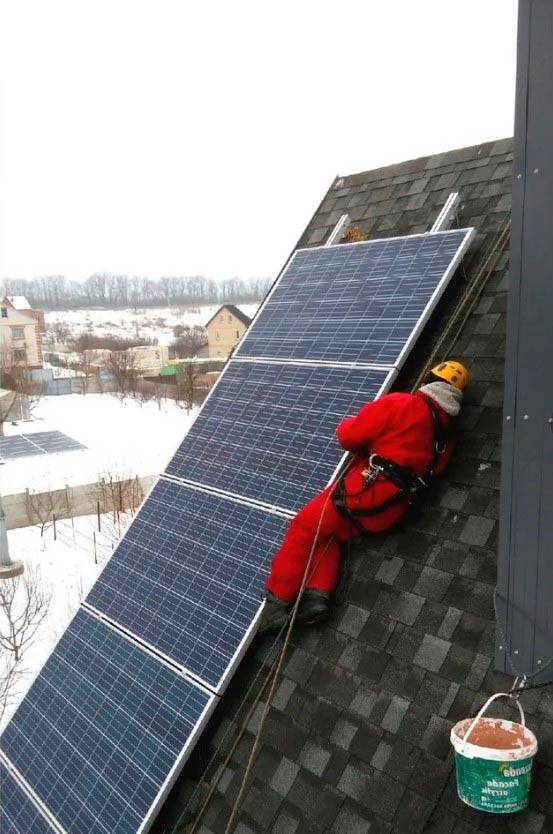

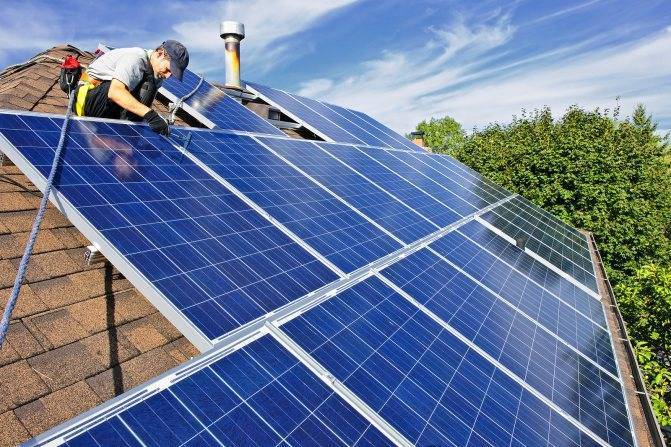

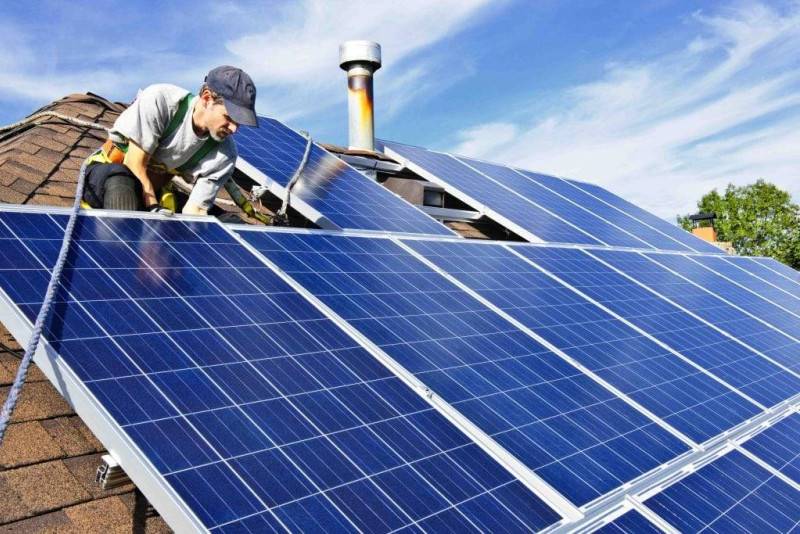

Монтаж солнечных панелей на крыше жилого дома

В противовес вышеупомянутым типам фотоэлементов выступают солнечные батареи на основе кремниевых полупроводников. Коэффициент фотоэлектрического преобразования на уровне 20%, а при благоприятных условиях — и 25% для них привычное дело. Как результат, мощность метровой солнечной панели может достигать 125 Вт.

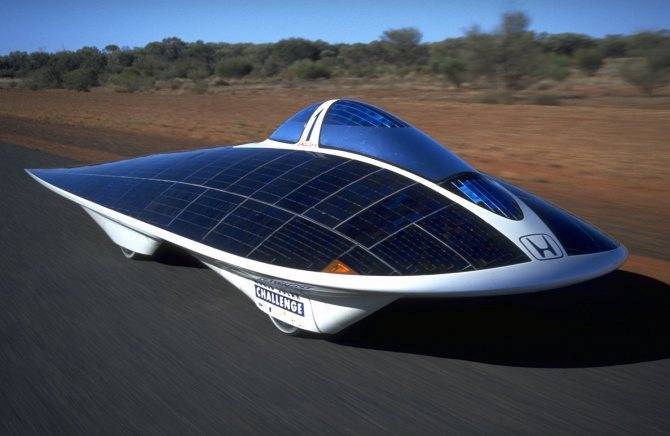

Гоночный электромобиль Honda Dream на солнечных батареях появился еще в 1996 г.

Конкурировать по мощности с кремниевыми солнечными батареями способны разве что решения на основе арсенида галлия. Используя это соединение, инженеры научились создавать многослойные фотоэлементы с КФП свыше 30% (до 150 Вт электричества с квадратного метра).

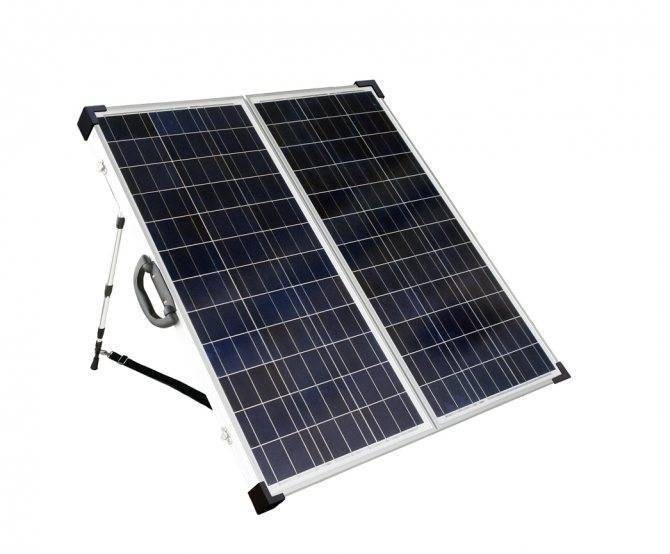

Портативная солнечная панель Solarland мощностью 130 Вт и стоимостью $860

Если же говорить о площади солнечных батарей, то существуют как миниатюрные «пластинки» мощностью до 10 Вт (для частой транспортировки), так и широченные «листы» на 200 Вт и более (сугубо для стационарного использования).

Беспилотный самолет, разработанный NASA Ames Research Center, способен на солнечной энергии пролететь от восточного побережья США до западного

На работу солнечных батарей может негативно влиять ряд факторов. К примеру, с ростом температуры снижается КФП фотоэлементов. Это при том, что солнечные батареи как раз-то и устанавливают в жарких солнечных странах. Получается своеобразная палка о двух концах.

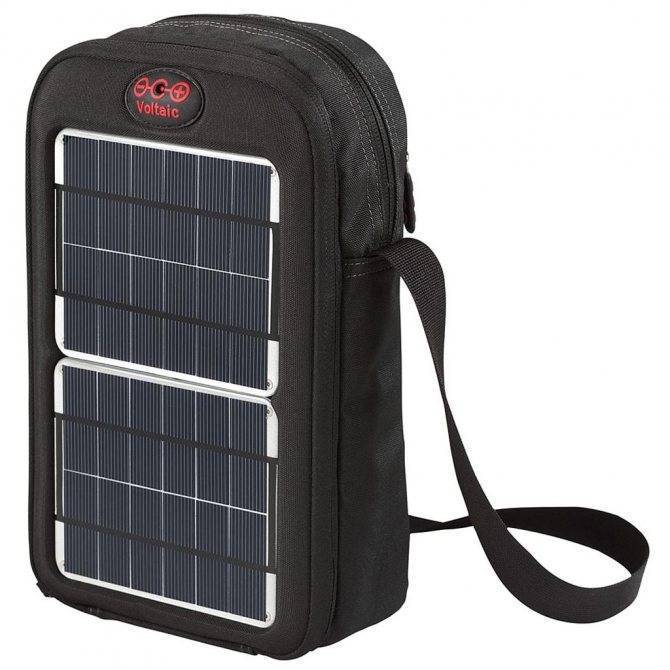

Солнечную батарею Voltaic можно носить у себя за спиной

А если затемнить часть солнечной панели, то неактивные фотоэлементы не только прекращают вырабатывать электричество, но и становятся дополнительной, зловредной нагрузкой.

«Солнечное дерево – культурный и одновременно научный символ австрийского городка Глайсдорф

Солнечные панели

Солнечные панели — это разновидность фотогальванических панелей, которые преобразуют солнечный свет в электричество. Они используют энергию солнца для производства электрического тока, который затем можно использовать для питания электронных устройств. Солнечные панели бывают разных форм и размеров, но все работают одинаково.

Для выработки электроэнергии из солнечного света в солнечных панелях используется ряд электронных компонентов, называемых ячейками. Когда солнечный свет попадает на эти клетки, он заставляет их генерировать электрический ток. Чем больше ячеек в солнечной панели, тем больше электроэнергии она будет генерировать.

В большинстве солнечных панелей используются кремниевые элементы, но доступны и другие типы, такие как арсенид галлия (GaAs) и теллурид кадмия (CdTe). Кремний является наиболее распространенным типом, потому что он дешев и прост в производстве. Однако у кремниевых панелей есть один существенный недостаток: они не очень эффективно преобразовывают солнечный свет в электричество.

Вот где второй слой солнечной панели пригодится. Этот слой состоит из нескольких других электронных компонентов, называемых транзисторами. Эти транзисторы отвечают за преобразование энергии из ячеек в полезную электроэнергию. Транзисторы невероятно маленькие и быстрые — именно поэтому они используются в современной электронике — поэтому они могут быстро обрабатывать большие блоки данных.

Для того, чтобы солнечные панели работали достаточно хорошо, чтобы обеспечить электроэнергией весь дом или бизнес, им нужно много элементов и транзисторов, собранных вместе на поверхности панели. Это делает солнечные батареи дорогими․

Виды солнечных батарей

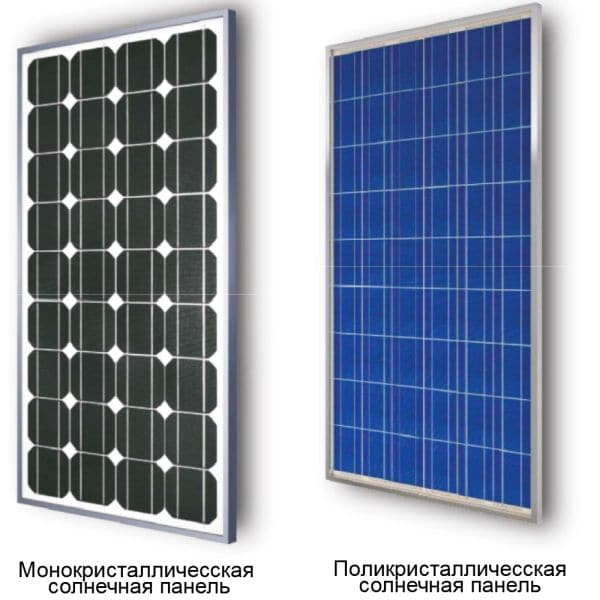

Солнечная панель состоит из компонентов, и они могут быть разными:

монокристаллическими;
поликристаллическими;
пленочными.

В первом случае один фотоэлемент – это один кристалл кремния. Данные батареи имеют наибольший КПД (до 25%), но они являются очень дорогими. Пластины насыщенного синего цвета, а их края немного скругленные.

Поликристаллические фотоэлементы объединяют несколько кристаллов кремния. Они широко распространены, их КПД колеблется в районе 20-23%. Структура неоднородна, и они хуже поглощают солнечный свет, нежели монокристаллические панели. По стоимости они более доступны.

Тонкопленочные (аморфные) фотоэлементы представляют собой напыление полупроводника на подложку. Основное преимущество в том, что их можно расположить буквально на любой поверхности, они гибкие. Недостаток – небольшая производительность.

По техническому принципу электрификацию солнечными элементами делят на:

открытые системы;
закрытые системы (автономные);
комбинированные.

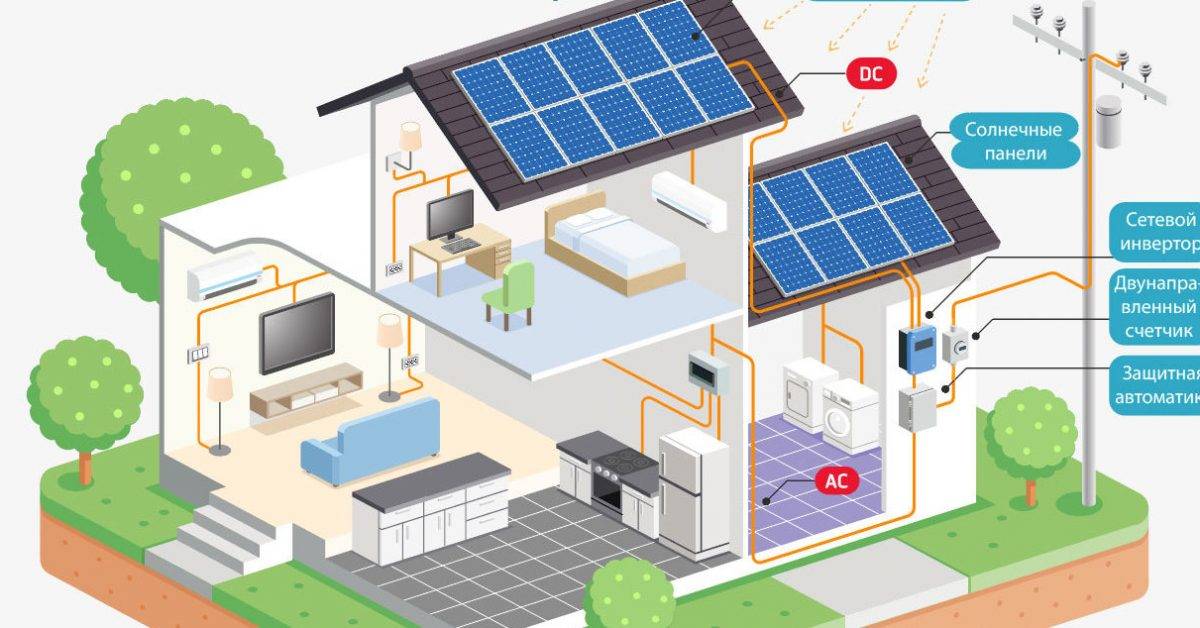

Открытой система называется, когда солнечная панель подключена к общей электросети. В таком случае необходимость приобретения аккумулятора и контролера отпадает. Солнечные батареи подсоединяются к общей сети с помощью инвертора. Если потребляемая бытовыми приборами мощность не превышает ту, которую производят панели, то из общей электросети ток не берется. В случае, когда вы включили приборы повышенного энергопотребления, и батареи не могут их обеспечить током, электричество берется из общей сети. Особенностью является то, что если тока не будет в основной сети, то батареи работать не станут.

С автономными системами все понятно: они замкнутые и не требуют внешней сети. Энергия накапливается в аккумуляторе и расходуется по мере необходимости.

Комбинированные сети не получили широкого распространения, так как они дороги. Сложная конструкция объединяет тип открытой и закрытой системы. При излишке электроэнергии, вырабатываемой батареями, ее можно перенаправить в общую сеть.

Солнечная батарея в ясный день

Итак, в нашей статье мы будем ставить опыты с солнечной панелью на 100 Вт и посмотрим, целесообразно ли ее было покупать. Так как я живу в Удмуртии, это получается 57 градусов северной широты. Лето теплое солнечное, зима умеренно-холодная.

Приятный солнечный денек 10 июня. На небе ни тучки, солнце в зените.

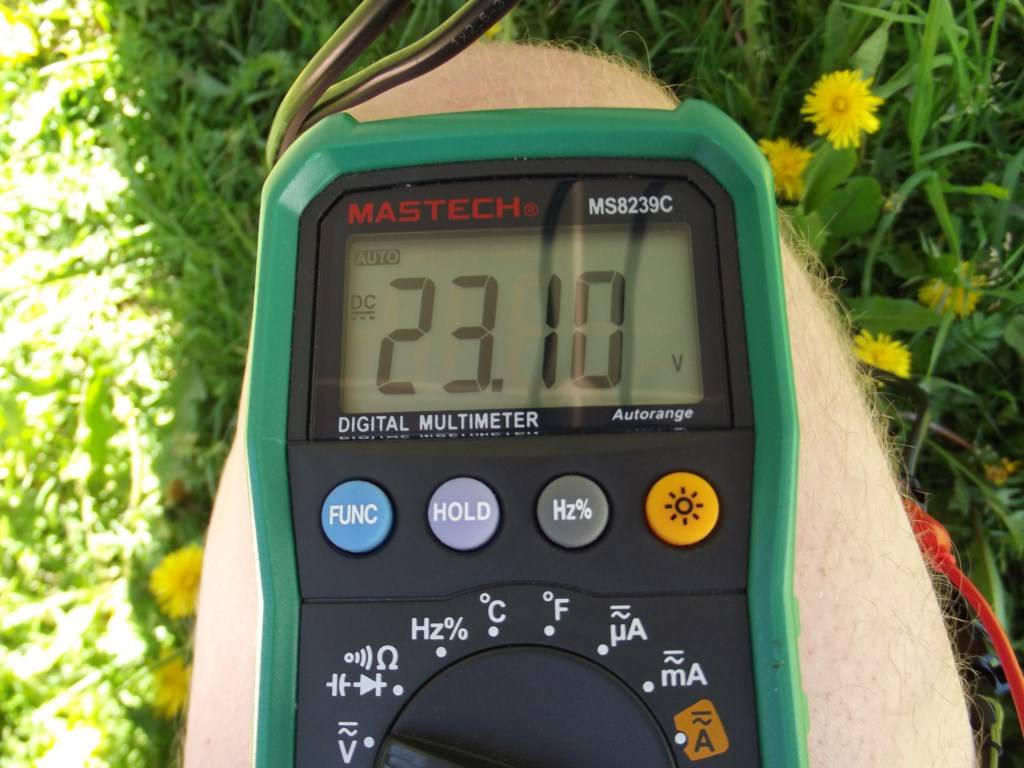

Направляю панель на солнышко и смотрю напряжение на клеммах в холостом режиме.

23,1 Вольта халявы)

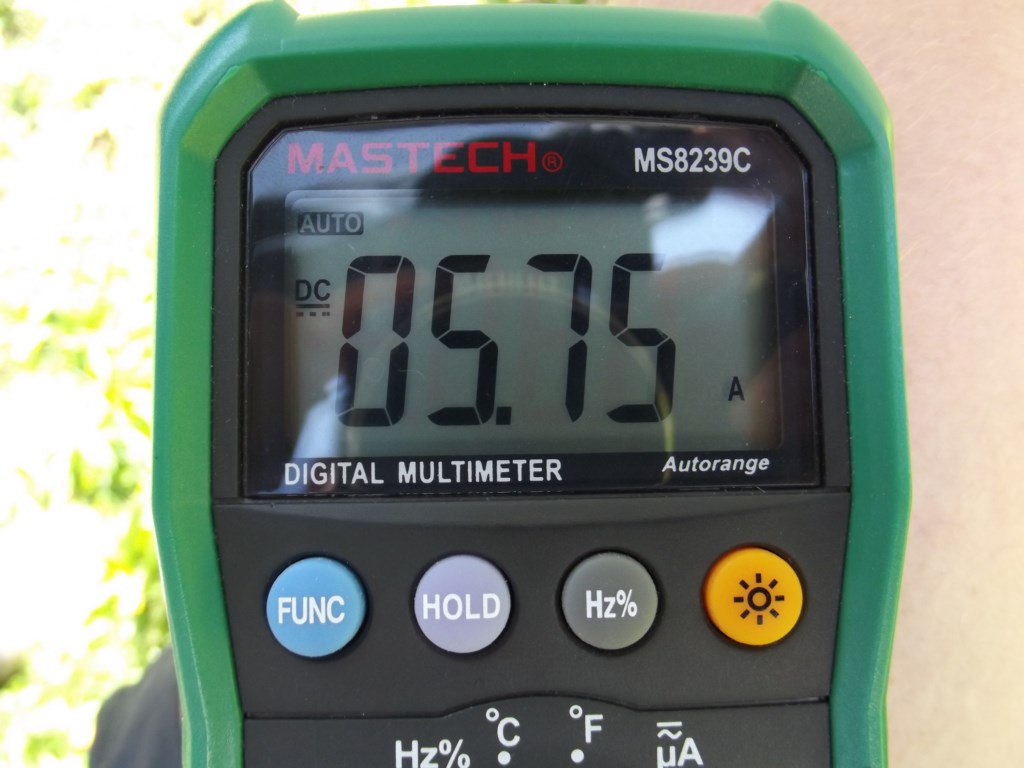

А теперь смотрим ток короткого замыкания. Для этого ставим мультиметр в режим измерения силы тока и соединяем выводы солнечной панели.

Все прям почти как по описанию).

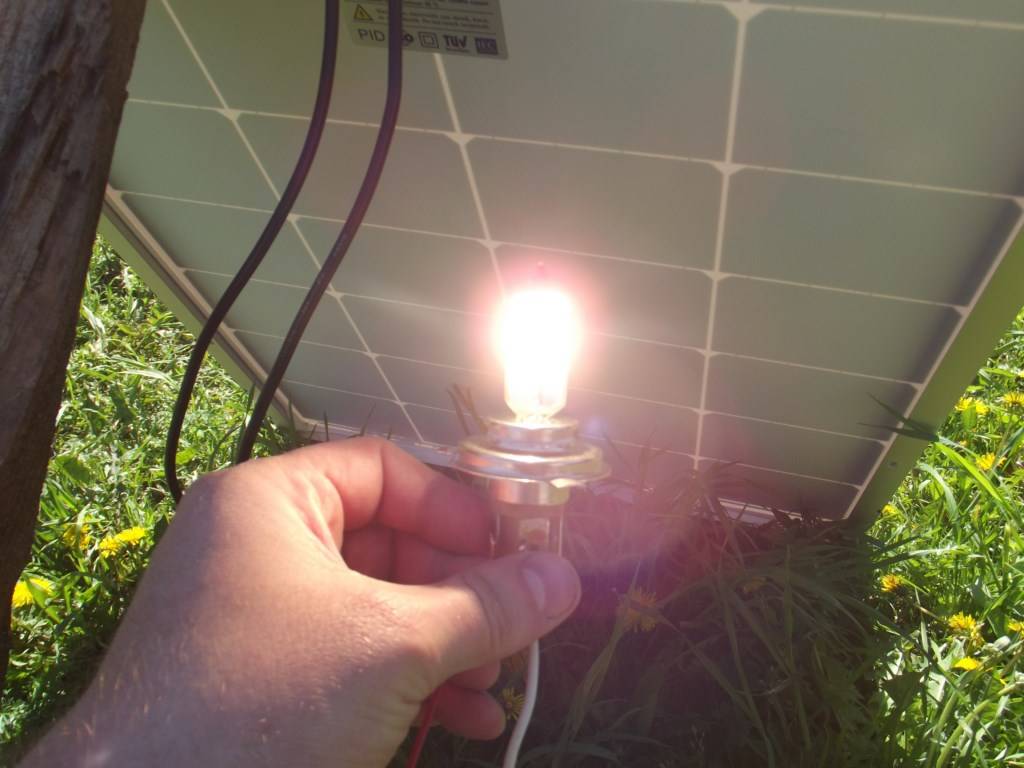

Берем галогенную автомобильную лампу и цепляем к панели

Горит так, что даже глаза слепит.

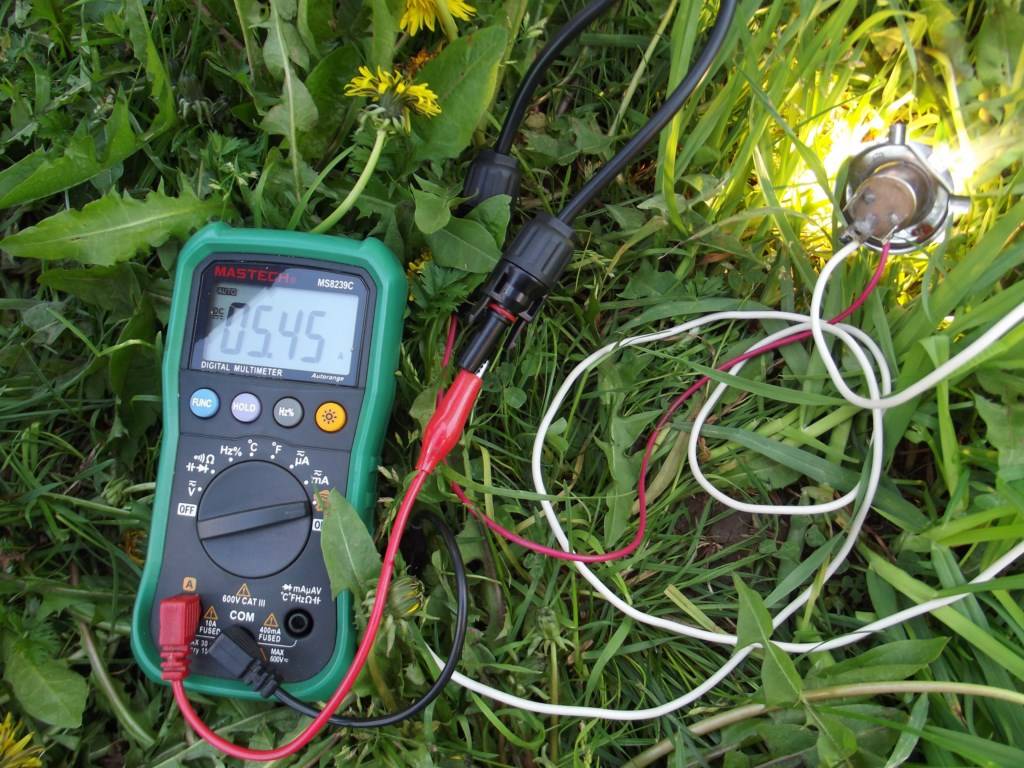

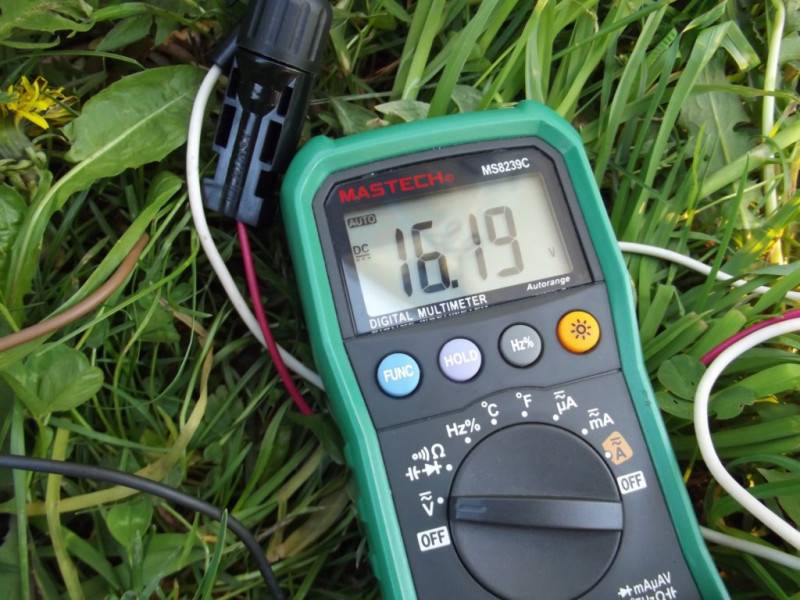

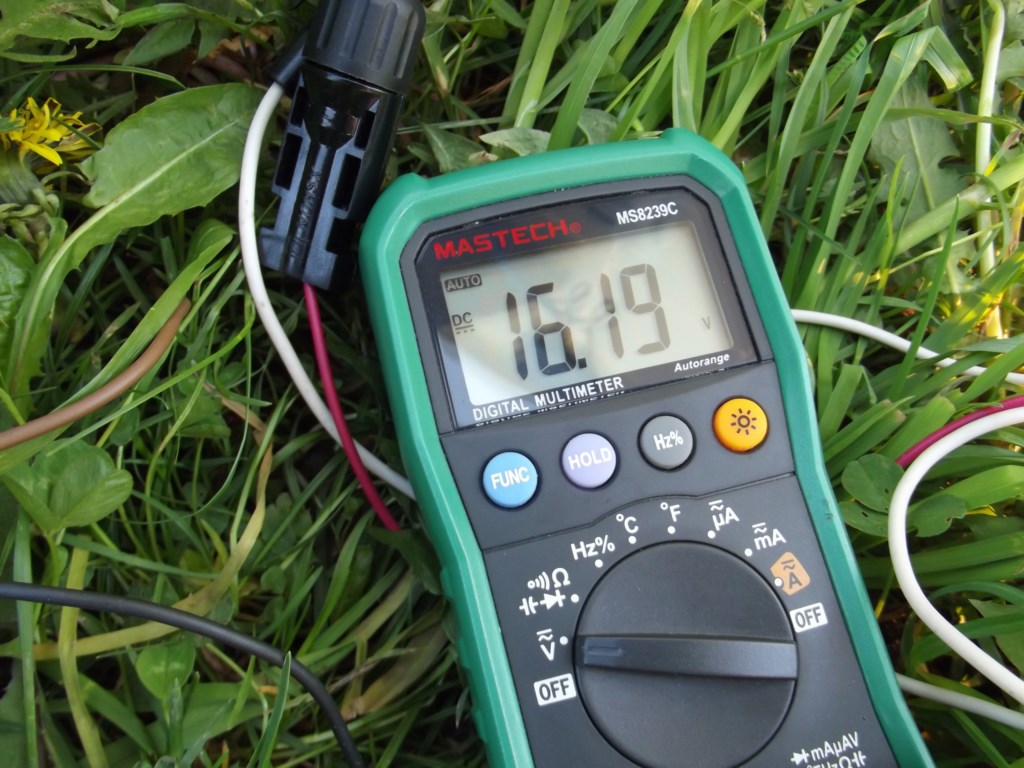

Давайте замеряем напряжение на клеммах панели с нагрузкой-лампочкой.

Смотрим силу тока, которую кушает наша автомобильная лампочка:

Давайте посчитаем, какую мощность кушает лампочка от панельки. Вспоминаем, что мощность — это произведение силы тока на напряжение. То есть получаем P=IU=5,45 x 16,2 = 88,3 Ватта. Как видите, панелька в легкую питает нагрузку, которая кушает 88,3 Ватта при напряжении в 16,2 Вольта. Честно говоря, более чем 14,4 Вольт подавать на лампочку не стоило бы, так как она автомобильная. Но вроде осталась жива.

Размеры панелей

Ошибка №11
Чем больше, тем мощнее, а значит лучше.

Например, попадаются экземпляры на 12В, где в одном корпусе собрано не 36 элементов, как в стандартном варианте, а сразу 72шт. Две цепочки по 36шт включенных параллельно.

Однако во-первых, при монтаже больших размеров высока вероятность повреждения панелей.

А дальше монтажной коробки они не ремонтопригодны.

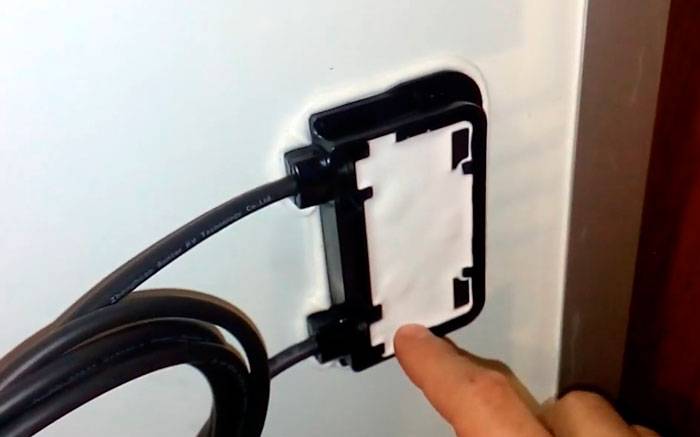

Кстати, по поводу этой коробки. В последних моделях она как правило залита компаундом и доступа к контактам и диодам вы не имеете.

Ошибка №12
В старых моделях она “пустая”.

Некоторые этим пользовались и переподключали контакты самостоятельно, делая из 12 вольтовой панельки 24-х вольтовую.

Применение солнечных батарей

Кроме космонавтики и обеспечения частных домов электроэнергией, панели или батареи солнечные применяют в следующих сферах:

Автомобилестроение. Экологичный транспорт приобретает популярность, ведь выхлопы бензина и газов загрязняют атмосферу, а цены на топливо постоянно растут. Машины на солнечной энергии способны развивать скорость до 140 км/ч.
Эксплуатация водного транспорта (барж, катеров, яхт). Такой транспорт можно встретить в Турции. Лодки развивают небольшую скорость (до 10 км/ч), и это позволяет туристом осмотреть достопримечательности и роскошные пейзажи этой страны.

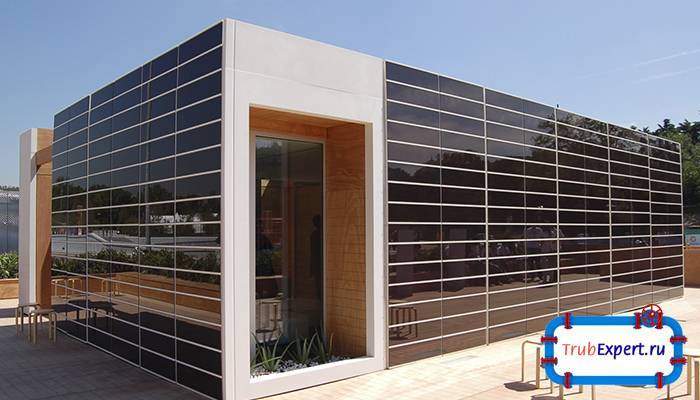

Энергообеспечение зданий. В развитых странах Европы многие муниципальные здания и сооружения полностью обеспечивают свои нужды с помощью энергии, которую выделяют солнечные панели.
Самолетостроение. Благодаря наличию батарей, самолет в полете может длительное время не расходовать топливо.

Отрасль постоянно развивается. Уже изобрели зарядки для телефонов и ноутбуков, работающие от энергии Солнца.

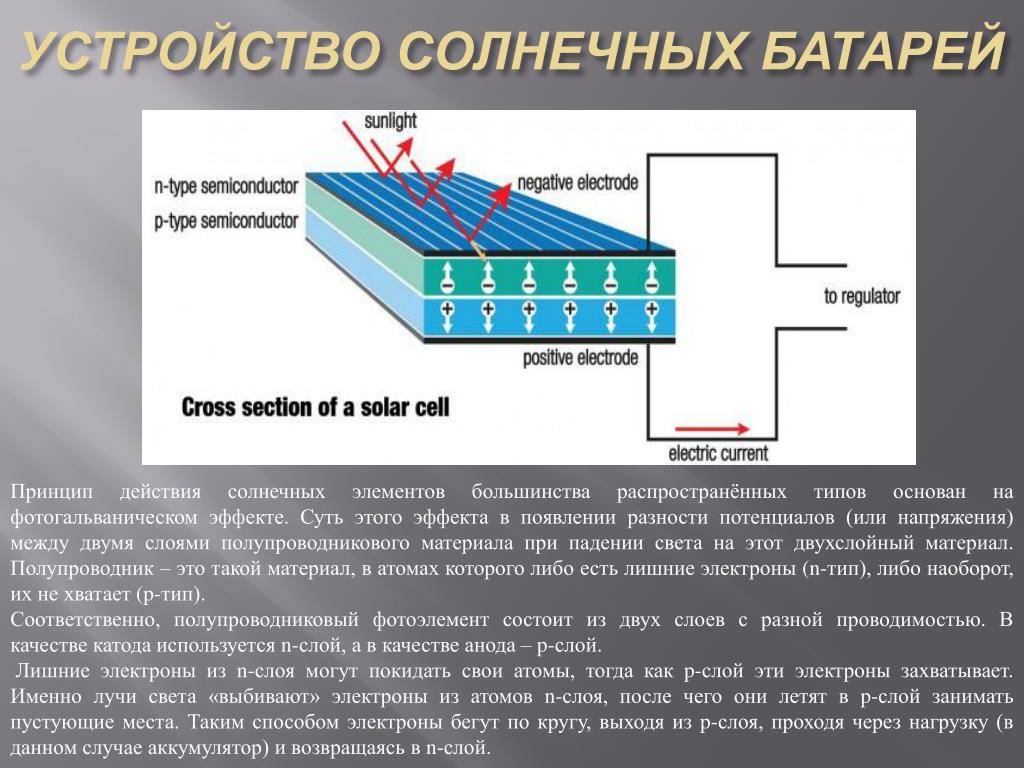

Принцип работы солнечной батареи

Как работает солнечная батарея, во многом зависит от ее устройства. Первоначально фотоэлементы изготавливались из кремния. Они и сейчас очень популярны, но поскольку процесс очистки кремния достаточно трудоемок и затратен, разрабатываются модели с альтернативными фотоэлементами из соединений кадмия, меди, галлия и индия, но они менее производительны.

КПД солнечных батарей с развитием технологий вырос. На сегодняшний день это показатель возрос от одного процента, который регистрировался в начале столетия, до более двадцати процентов. Это позволяет в наши дни использовать панели не только для обеспечения бытовых нужд, но и производственных.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

Непосредственно фотоэлементы / солнечная панель;

Инвертор, преобразовывающий постоянный ток в переменный;

Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

(Tesla Powerwall – аккумулятор для солнечных панелей на 7 КВт – и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Преимущества и недостатки применения батарей

У солнечных панелей, как и у любых устройств, есть достоинства и недостатки, связанные с принципом действия и особенностями конструкции.

Достоинства солнечных батарей:

Автономность. Позволяют обеспечить электроэнергией удаленные здания или светильники и работу мобильных устройств в походных условиях.
Экономичность. Для выработки электроэнергии используется свет солнца, за который не нужно платить. Поэтому ФЭС (фотоэлектрические системы) окупаются за 10 лет, что меньше срока службы, составляющего более 30. Причем 25–30 лет – это гарантийный срок, а фотоэлектростанция будет работать и после него, принося прибыль владельцу. Конечно, необходимо учесть периодическую замену инверторов и аккумуляторных батарей, но все равно, использование такой электростанции помогает экономить средства.
Экологичность. При работе устройства не загрязняют окружающую среду и не шумят, в отличие от электростанций, работающих на других видах топлива.

Кроме достоинств, у ФЭС есть недостатки:

Высокая цена. Такая система стоит довольно дорого, особенно с учетом цены на аккумуляторные батареи и инверторы.
Большой срок окупаемости. Средства, вложенные в фотоэлектростанцию, окупятся только через 10 лет. Это больше, чем основная масса других вложений.
Фотоэлектрические системы занимают много места – всю крышу и стены здания. Это нарушает дизайн сооружения. Кроме того, аккумуляторные батареи большой емкости занимают целую комнату.
Неравномерность выработки электроэнергии. Мощность устройства зависит от погоды и времени суток. Это компенсируется установкой аккумуляторных батарей или подключением системы к сети. Это позволяет в хорошую погоду днем продавать излишки электроэнергии электрокомпании, а ночью наоборот подключать оборудование к централизованному электроснабжению.

Солнечная батарея своими руками

Те, кто хочет сэкономить, задумываются, как сделать солнечную батарею в домашних условиях самостоятельно, чтобы она обладала необходимыми эксплуатационными параметрами и полностью обеспечивала энергетические потребност. Это особенно актуально для мест отдаленных от главных артерий цивилизации.

Солнечные батареи своими руками в домашних условиях изготавливаются из соответствующих элементов, которые можно купить в открытом доступе в специализированных компаниях или через интернет магазины. Если кремниевые пластины должны приобретаться у производителей, то остальные элементы, такие как лента, рамка, пленка, стекло, припой и прочее можно вполне обнаружить и дома в хозяйстве.

Солнечная батарея своими руками из подручных средств изготавливается некоторыми умельцами из медных листов, зажимов, мощных электроплит, соли и из других материалов. Такие кустарные устройства не смогут полностью обеспечить необходимой электроэнергией и могут использоваться лишь в небольших масштабах.

Лучше всего солнечные батареи купить у производителя, поскольку они обладают гарантией и необходимыми функциональными и эксплуатационными параметрами, и, значит, не подведут. Производство солнечных батарей базируется на применении новейших технологий, которые постоянно развиваются, предлагая более усовершенствованные модели. В зависимости от размеров устройств, они могут использовать для различных целей в местах, где нет снабжения электроэнергией. Они встречаются на калькуляторах, часах, различных мобильных устройствах.

Так, например, рюкзак с солнечной батареей будет незаменимым помощником тех, кто любит путешествовать с комфортом. Он накопит достаточно энергии, чтобы зарядить фонарик для освещения туристической палатки или чтобы во время похода заряжать необходимые гаджеты. Судя по отзывам, солнечные батареи используются часто и с удовольствием для удовлетворения разнообразных нужд не только на природе, но и в быту.

Современные устройства со встроенными солнечными модулями

Power bank с солнечной батареей – внешний накопитель с фотоэлементами для преобразования солнечных лучей в заряд аккумулятора. Он обладает несколькими портами и предназначен для зарядки смартфонов или планшетов. Это незаменимое устройство для тех кто, много времени тратят в дороге и пользуются гаджетами. Устройство, зависимо от модели может дополняться различными функциями, как, к примеру, фонариком.

Робот конструктор – наборы с различными элементами, из которых можно собрать несколько конструкций, которые двигаются автономно. Это лучшая игрушка для любознательных детей. Робот конструктор на солнечной батарее купить интересно будет не только малышам, но и вполне взрослым дяденькам, поскольку захватывающим является не только движение робота, но и сам процесс сборки.

Уличные садовые светильники на солнечных батареях – идеальное решение для сада, огорода или приусадебного участка. Благодаря накопленному заряду они будут светиться всю ночь. Для этого не нужно прокладывать специальную проводку. Их можно брать с собой на рыбалку или семейный поход. Чрезвычайная мобильность, компактность и удобство делают фонари самыми востребованными изделиями на солнечных батареях.

Возможности эксплуатации настолько разнообразны, а технологии так быстро развивается, что скоро солнечные модули охватят все сферы жизни современного человека.

Из чего состоит солнечная батарея

Солнечная батарея состоит из отдельных солнечных элементов, которые соединяются последовательно и параллельно для того, чтобы увеличить выходные параметры (ток, напряжение и мощность). При последовательном соединении элементов увеличивается выходное напряжение, при параллельном – выходной ток. Для того, чтобы увеличить и ток и напряжение комбинируют два этих способа соединения. Кроме того, при таком способе соединения выход из строя одного из солнечных элементов не приводит к выходу из строя всей цепочки, т.е. повышает надежность работы всей батареи. Таким образом, солнечная батарея состоит из параллельно-последовательно соединенных солнечных элементов. Величина максимально возможного тока отдаваемого батареей прямо пропорциональна числу параллельно включенных, а э.д.с. — последовательно включенных солнечных элементов. Так комбинируя типы соединения собирают батарею с требуемыми параметрами.

Солнечные элементы батареи шунтируются диодами. Обычно их 4 – по одному, на каждую ¼ часть батареи. Диоды предохраняют от выхода из строя части батареи, которые по какой-то причине оказались затемненными, т. е. если в какой-то момент времени свет на них не попадает. Батарея при этом временно генерирует на 25% меньшую выходную мощность, чем при нормальном освещении солнцем всей поверхности батареи. При отсутствии диодов эти солнечные элементы будут перегреваться и выходить из строя, так как они на время затемнения превращаются в потребителей тока (аккумуляторы разряжаются через солнечные элементы), а при использовании диодов, они шунтируются и ток через них не идет. Диоды должны быть низкоомными, чтобы уменьшить на них падение напряжения. Для этих целей в последнее время используют диоды Шоттки.

Принцип работы солнечных батарей

Получаемая электрическая энергия накапливается в аккумуляторах, а затем отдается в нагрузку. Аккумуляторы – химические источники тока. Заряд аккумулятора происходит тогда, когда к нему приложен потенциал, который больше напряжения аккумулятора. Число последовательно и параллельно соединенных солнечных элементов должно быть таким, чтобы рабочее напряжение подводимое к аккумуляторам с учетом падения напряжения в зарядной цепи немного превышало напряжение аккумуляторов, а нагрузочный ток батареи обеспечивал требуемую величину зарядного тока. Например, для зарядки свинцовой аккумуляторной батареи 12 В необходимо иметь солнечную батарею состоящую из 36 элементов.

При слабом солнечном свете заряд аккумуляторной батареи уменьшается и батарея отдает электрическую энергию электроприемнику, т.е. аккумуляторные батареи постоянно работают в режиме разряда и подзаряда. Это процесс контролируется специальным контроллером. При циклическом заряде требуется постоянное напряжение или постоянный ток заряда. При хорошей освещенности аккумуляторная батарея быстро заряжается до 90% своей номинальной емкости, а затем с меньшей скоростью заряда до полной емкости. Переключение на меньшую скорость заряда производится контроллером зарядного устройства.

Наиболее эффективно использование специальных аккумуляторов – гелевых (в батарее в качестве электролита применяется серная кислота) и свинцовые батарей, которые сделаны по AGM-технологии. Этим батареям не нужны специальные условия для установки и не требуется обслуживание. Паспортный срок службы таких батарей – 10 — 12 лет при глубине разряда не более 20%. Аккумуляторные батареи никогда не должны разряжаться ниже этого значения, иначе их срок службы резко сокращается!

Аккумулятор подсоединяется к солнечной батарее через контроллер, который контролирует ее заряд. При заряде батареи на полную мощность к солнечной батареи подключается резистор, который поглощает избыточную мощность. Для того чтобы преобразовать постоянное напряжение от аккумуляторной батареи в переменное напряжение, которой можно использовать для питания большинства электроприемников совместно с солнечной батарей можно использовать специальные устройства – инверторы. Без использования инвертора от солнечной батареи можно питать электроприемники, работающие на постоянном напряжении, в т.ч. различную портативную технику, энергосберегающие источники света, например, те же светодиодные лампы.

Виды и особенности СБ

Классификация СБ по типу использования выглядит следующим образом:

Фотоэлектрические преобразователи (ФЭП). Это полупроводниковые конфигурации, преобразовывающие солнечную энергию в электрический ток. Солнечной батареей называется комплекс таких преобразователей.
Гелиоэлектростанции (ГЕЭС). Эти установки при помощи полученной энергии от солнца приводят в действие турбинную, паровую технику.
Солнечные коллекторы (СК). Это обогревательные приборы, используемые для независимого отопления жилых домов, подачи горячей воды.

Существуют следующие виды солнечных батарей, которые различаются по принципу расположения атомов в кремниевой пластине:

монокристаллическое солнечные элементы изготавливают из чистого кремния. Из расплава этого материала забирается семя, из которого произрастает монокристалл. Полученный стержень делят на пластины толщиной до 0,4 мм. Образуются специальные ячейки, которых должно быть не менее 36 штук. Монокристаллические батареи пользуются популярностью, так как обладают высоким КПД – 19%.
поликристаллические элементы состоят из кремния, который получают при помощи химической реакции, происходящей в процессе медленного охлаждения кремниевого расплава. В отличие от монокристаллического способа получение солнечных элементов таким образом более экономично. КПД таких элементов составляет 10%.
аморфные элементы. Пленка из расплавленного кремния наносится на основу. Затем конструкцию покрывают дополнительной защитой. Такие элементы называют тонкопленочные солнечные батареи. Коэффициент полезного действия этой установки слишком мал, в сравнении с кристаллическими элементами. Но такой вид СБ самый дешевый.

Использование солнечных батарей рассматривается в качестве альтернативного способа получения электрического тока

Сегодня этому методу уделяется пристальное внимание потому что энергия солнца неиссякаема. Чтобы правильно рассчитать солнечные батареи для дома нужно учесть такие факторы, как средний объем электропотребления в доме, вид используемых батарей и т

Мощность СБ полностью зависит от размера и качества используемого фотоэлемента. Преимущество такого устройства в его полной безопасности для внешней среды

д. Мощность СБ полностью зависит от размера и качества используемого фотоэлемента. Преимущество такого устройства в его полной безопасности для внешней среды.

Чтобы произвести , время их работы и общую мощность. Узнать эти данные можно из сопроводительной документации к технике. Суточное потребление электроэнергии холодильником составляет 1 000 Вт, телевизор 100 Вт в час, компьютер – 60 Вт в час. Для удобства расчета составляют таблицу. В нее вносят все приборы, потребляющие электроэнергию, их мощность, часы работы в сутки и месяц. Таблица поможет произвести более точный расчет.

Мощность СБ напрямую зависит от размера и количества панелей

Для каждого прибора рассчитывается общая расходуемая мощность путем умножения количества рабочих часов на номинальную мощность. Сложив вместе мощность всех потребителей энергии получаем итоговую мощность СБ. Солнечные аккумуляторы имеют определенную емкость. Обязательно должно быть просчитано время нахождения батареи на солнце для определения этого параметра. Например, в Центральном регионе России один метр СБ производит в среднем 450 Ватт электричества в сутки.

Особенности использования

В любую погоду элементы электрической сети дома могут получать электроэнергию от солнечной батареи. Чтобы правильно оценить возможности и правильно применить приборы, нужно знать устройство батареи. Нужно учитывать, что мощность излучения солнца, которую получают и преобразуют фотоэлектрические батареи, может составлять единицы киловатт на один кв. м. поверхности Земли. При этом сила солнечного излучения увеличивается с высотой над уровнем моря, поскольку атмосфера Земли становится тоньше.

Атмосфера ослабляет излучение солнца. Там, где размещение приборов наиболее необходимо, можно получить мощность излучения не более 0,1-0,2 киловатта на один кв.м. При этом КПД фотоэлектрической батареи будет около 15%. Для нужд в электроэнергии среднего современного дома потребуется площадь панелей в полсотни кв. м. и более.

Эта величина будет служить удобным ориентиром для определения предварительных расходов на покупку солнечных радиаторов для электрификации частного дома или дачи. Зимой их мощность будет меньше.

Солнце зимой светит слабее, чем летом. При покупке панелей нужно сделать поправку на их количество.

Можно будет получать электроэнергию не только при безоблачном небе. Ток в электрическую сеть дома будет поступать всегда, когда есть даже слабый солнечный свет. Применение радиаторов зимой будет дополнением к централизованному электроснабжению.

Необходимо правильно сконструировать домашнюю электросеть, снабдив её аккумуляторами. Тогда в любую погоду электроэнергия солнечных батарей будет заряжать аккумуляторы при отсутствии электрической нагрузки в сети. Мощность при этом не будет большой, но зато она бесплатна.

Куда уходит электричество?

Если вы когда-либо проезжали мимо дома с солнечными панелями или думали о том, чтобы приобрести их для собственного дома, вы можете быть удивлены, узнав, что большинству домов на солнечных панелях по-прежнему необходимо получать электроэнергию от энергетической компании. По данным Federal Trade Commission, большинство домов, где есть солнечные панели, получают около 40% электроэнергии от своих панелей. Этот объем зависит от таких факторов, как количество часов прямого солнечного света, которые получают ваши панели, и насколько велика система. ()

Когда светит солнце, солнечные панели преобразуют солнечный свет в энергию. Если они производят больше электроэнергии, чем необходимо, эта электроэнергия часто отправляется обратно в электросеть, и в счет за электроэнергию вносится кредит. Это известно как «чистое измерение». В гибридной системе люди вместе со своими солнечными панелями устанавливают аккумуляторы (батареи), и большая часть избыточной электроэнергии, вырабатываемой панелями, может храниться там. Все, что останется, будет отправлено обратно в сеть. ()

При брутто-измерениях вся электроэнергия, вырабатываемая бытовыми солнечными панелями, немедленно отправляется в электросеть. Затем жители отключают электроэнергию от сети. Однако солнечные панели не всегда производят электричество. Если солнце не светит, домовладельцам, возможно, придется в любом случае подключиться к электросети, чтобы потреблять электричество. Затем коммунальная компания будет взимать с них плату за потребленную энергию. ()

Технические характеристики: на что обратить внимание

Главным параметром фотоэлементной системы является мощность. Напряжение такой установки достигает максимума при ярком свете и зависит от количества соединенных последовательно элементов, которое почти во всех конструкциях равно 36. Мощность зависит от площади одного элемента и количества цепочек по 36 штук, соединенных параллельно.

Кроме самих батарей, важно подобрать контроллер зарядки аккумуляторов и инвертор, преобразующий заряд аккумуляторных батарей в напряжение сети, а также сами панели. В аккумуляторных батареях есть допустимый ток зарядки, который нельзя превышать, иначе система выйдет из строя

Зная напряжение аккумуляторов, легко определить мощность, необходимую для зарядки. Она должна быть больше мощности солнечной электростанции, иначе в солнечный день часть энергии окажется неиспользованной

В аккумуляторных батареях есть допустимый ток зарядки, который нельзя превышать, иначе система выйдет из строя. Зная напряжение аккумуляторов, легко определить мощность, необходимую для зарядки. Она должна быть больше мощности солнечной электростанции, иначе в солнечный день часть энергии окажется неиспользованной.

Контроллер обеспечивает заряд аккумуляторов и также должен иметь мощность, позволяющую полностью использовать энергию солнца.

К инвертору подключается оборудование, получающее энергию от ФЭС, поэтому его мощность должна соответствовать суммарной мощности электроприборов.

Кроме мощности и напряжения, важно выбрать фирму-производителя. Такое оборудование приобретается на срок несколько десятков лет, поэтому экономить на качестве нельзя

Производители, давно работающие на рынке, это понимают и дорожат своей репутацией. Можно почитать отзывы о них в интернете и выбрать с самыми положительными.

Виды солнечных батарей

Кроме размера и мощности, панели отличаются способом, которым изготавливаются из кремния отдельные элементы.

Элементы из монокристаллического кремния

Элементы солнечных батарей, изготовленные из монокристаллического кремния, имеют форму квадрата с закругленными углами. Это связано с технологией изготовления:

из расплавленного кремния высокой степени очистки выращивается кристалл цилиндрической формы;
после остывания у цилиндра обрезаются края, и основание из круга принимает форму квадрата с закругленными углами;
получившийся брусок разрезается на пластины толщиной 0,3 мм;
в пластины добавляются бор и фосфор и на них наклеиваются контактные полоски;
из готовых элементов собирается ячейка батареи.

Готовая ячейка закрепляется на основании и закрывается стеклом, пропускающим ультрафиолетовые лучи или ламинируется.

Такие устройства отличаются самым высоким КПД и надежностью, поэтому устанавливаются в важных местах, например, в космических аппаратах.

Фотоэлементы из мульти-поликристаллического кремния

Кроме элементов из цельного кристалла, есть устройства, в которых фотоэлементы изготавливаются из поликристаллического кремния. Технология производства похожа. Основное отличие в том, что вместо кристалла круглой формы используется прямоугольный брусок, состоящий из большого количества мелких кристаллов различных форм и размеров. Поэтому элементы получаются прямоугольной или квадратной формы.

В качестве сырья берутся отходы производства микросхем и фотоэлементов. Это удешевляет готовое изделие, но ухудшает его качество. Такие устройства имеют меньший КПД – в среднем 18% против 20–22% у монокристаллических батарей. Однако вопрос выбора достаточно сложный. У разных производителей цена одного киловатт мощности монокристаллических и поликристаллических панелей может быть одинаковой или в пользу любого вида устройств.

Фотоэлементы из аморфного кремния

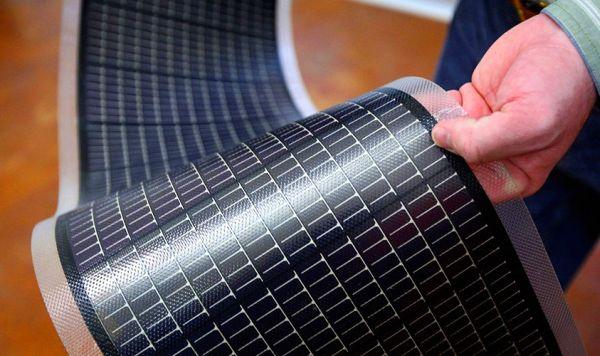

В последние годы распространение получили гибкие батареи, которые легче жестких. Технология их изготовления отличается от технологии изготовления моно- и поликристаллических панелей – на гибкую основу, обычно стальной лист, напыляются тонкие слои кремния с добавками до достижения необходимой толщины. После этого листы разрезаются, к ним приклеиваются токопроводящие полоски и вся конструкция ламинируется.

КПД таких батарей примерно в 2 раза меньше, чем у жестких конструкций, однако, они легче и более прочные за счет того, что их можно сгибать.

Такие приборы дороже обычных, но им нет альтернативы в походных условиях, когда основное значение имеет легкость и надежность. Панели можно нашить на палатку или рюкзак, и заряжать аккумуляторы во время движения. В сложенном виде такие устройства похожи на книгу или свернутый в рулон чертеж, который можно поместить в футляр, напоминающий тубус.

Кроме зарядки мобильных устройств в походе, гибкие панели устанавливаются в электромобилях и электросамолетах. На крыше такие приборы повторяют изгибы черепицы, а если в качестве основы использовать стекло, то оно приобретает вид тонированного и его можно вставить в окно дома или теплицу.

Подводя итог

При покупке солнечных батарей, российские жители хотят уменьшить затраты на электроэнергию. Коммунальные платежи за электричество самые большие, это касается частных домов и коттеджей. Это будет эффективно только при установке автономной сетевой (подключенной к общей сети электроснабжения). Средний срок окупаемости одной электростанции для дачи 7-8 лет, срок напрямую зависит от тарифа на электроэнергию и географической широты.

Отдельно отметим, что отопительные системы можно сделать своими руками. Однако лучше попросить помощи у друзей, так как оборудование тяжелое и самому переносить его с места на место сложно. Вот, несколько полезных примеров:

Создание солнечного системы, обеспечивающей горячее водоснабжение, электроснабжение и отопление жилого дома.

Как вам статья?

Мне нравитсяНе нравится

Выводы

Еще два десятилетия назад диковинкой казались микрокалькуляторы с фотоэлементами, что позволяло не менять в них «батарейку-таблетку» годами. Сейчас же мобильные телефоны со встроенной в заднюю крышку солнечной панелью никого не удивляют. А ведь это мелочь в сравнении с автомобилями и самолетами (пусть и беспилотными), которые научились передвигаться при помощи одной лишь солнечной энергии.

Будущее солнечных батарей видится точно таким же светлым, как само солнце. Хочется верить, что именно солнечные батареи позволят наконец-то вылечить смартфоны и планшеты от «розеткозависимости».
