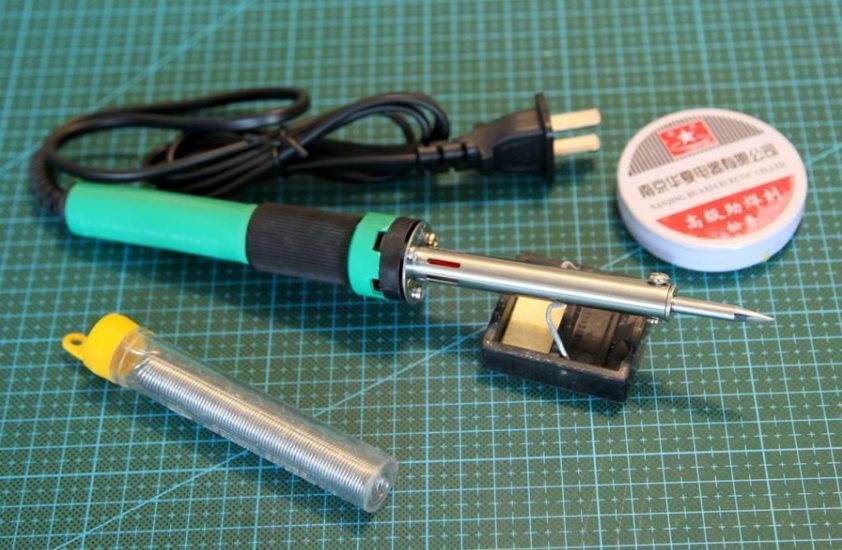

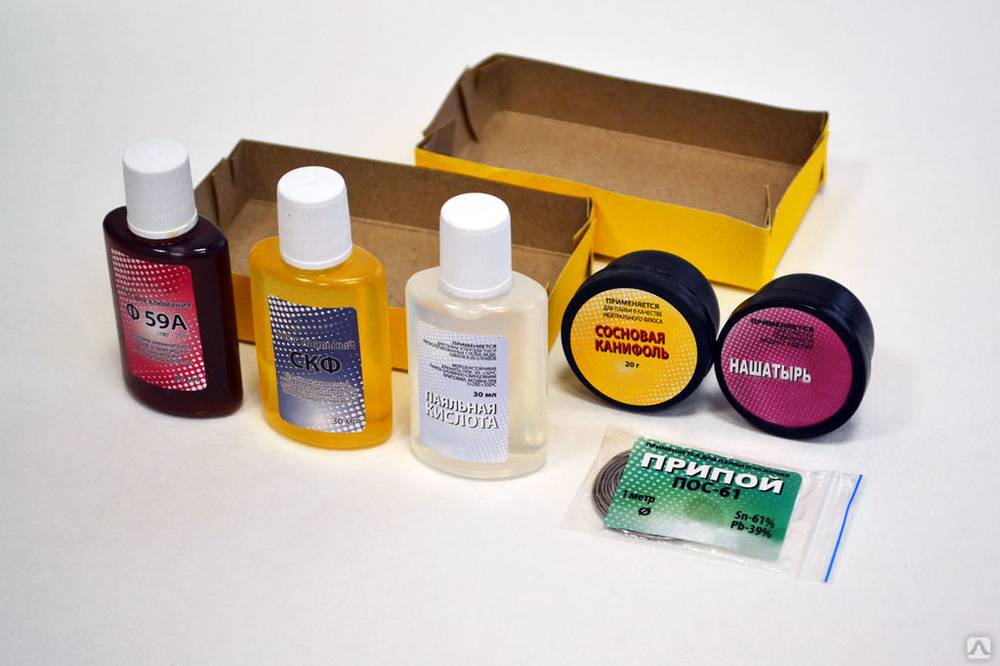

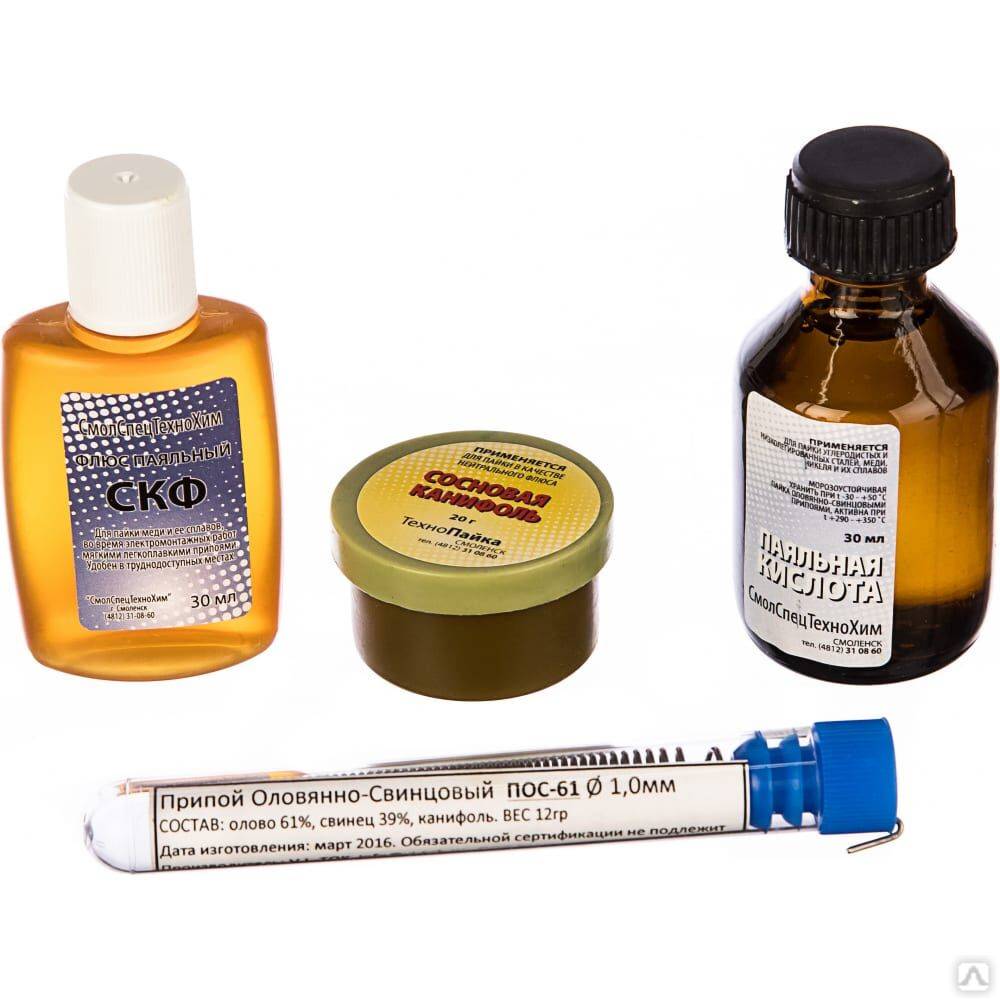

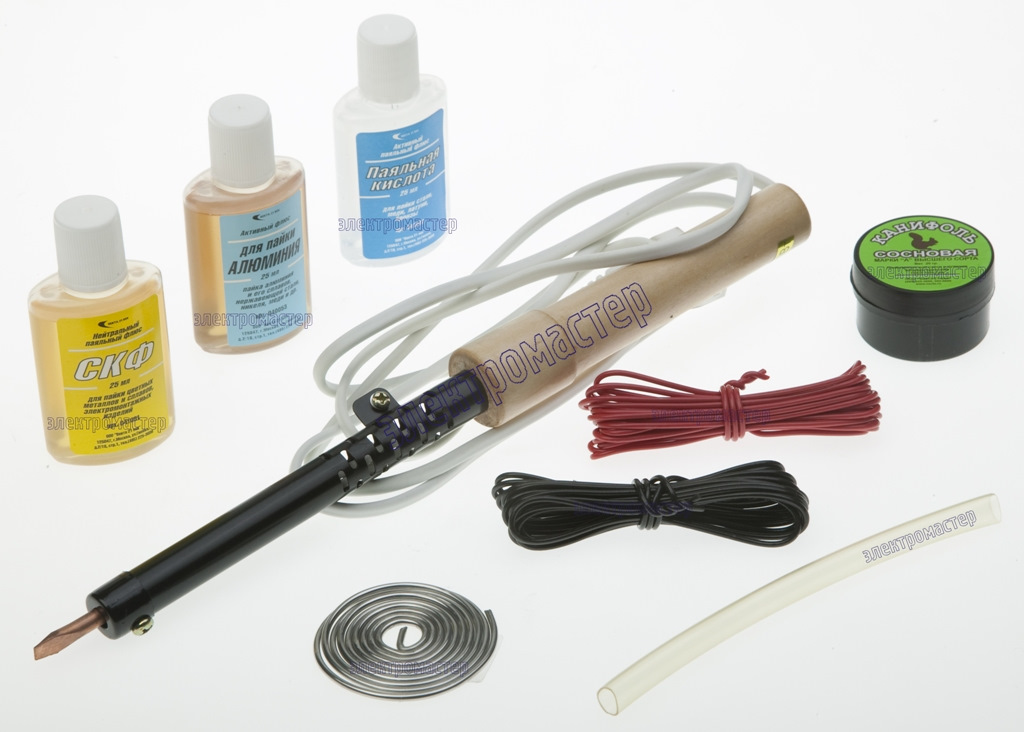

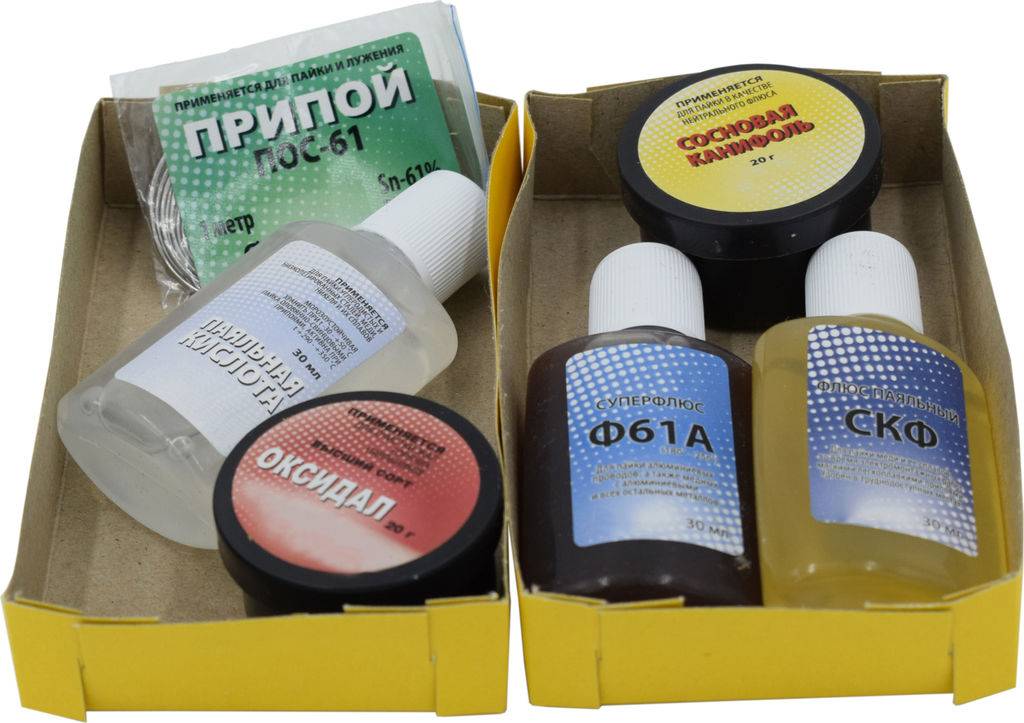

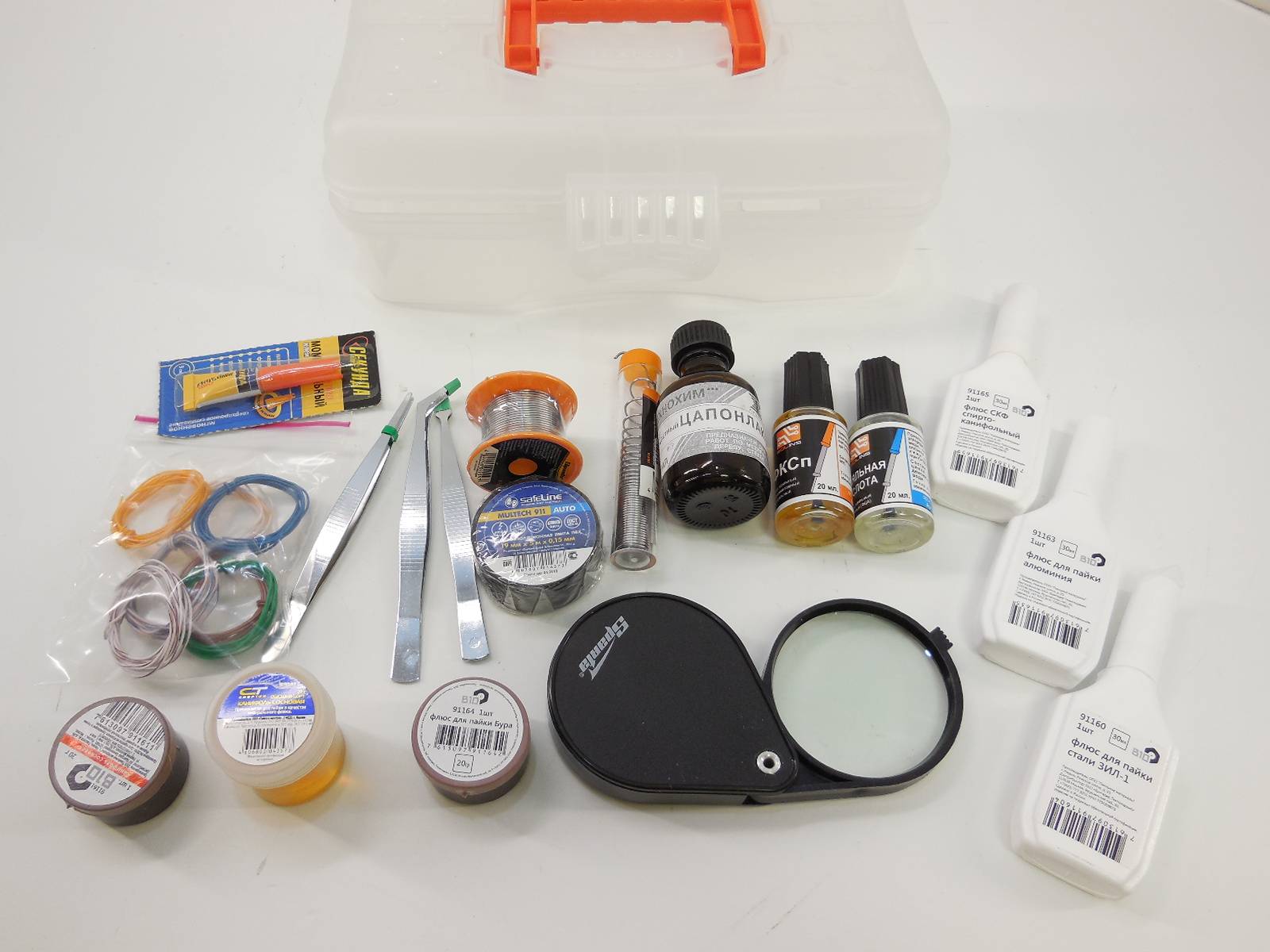

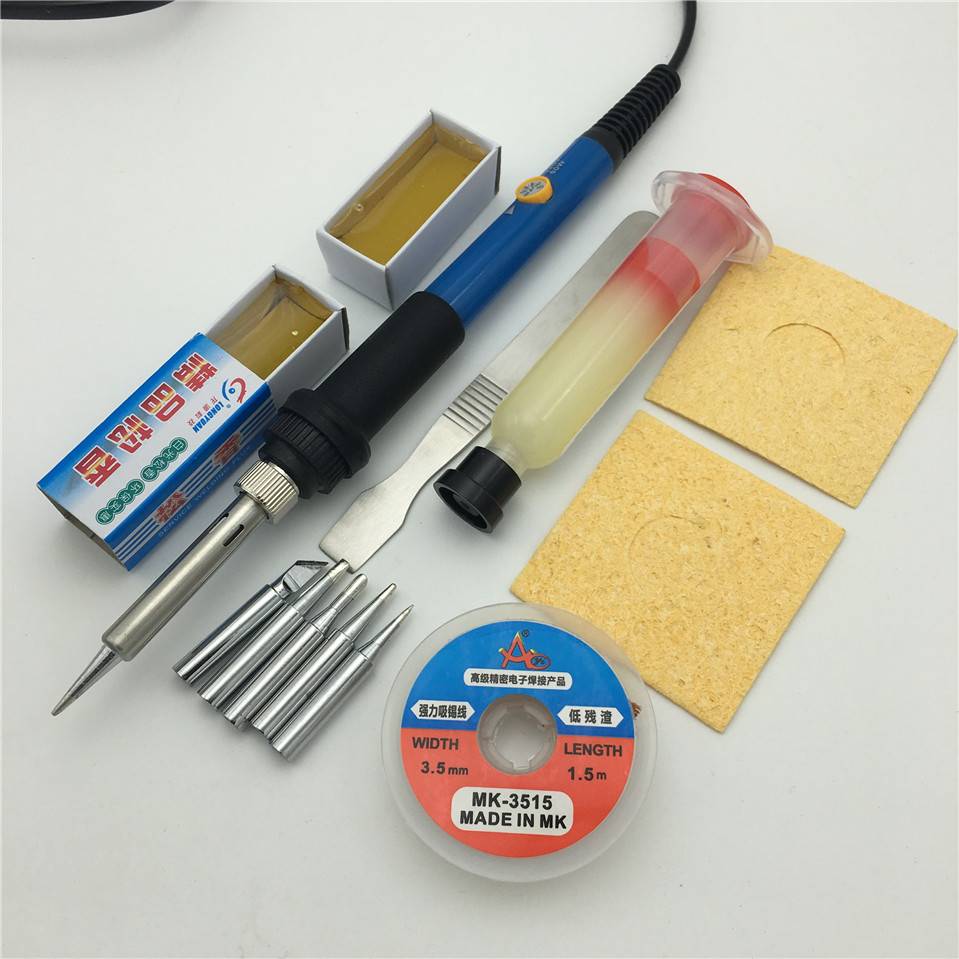

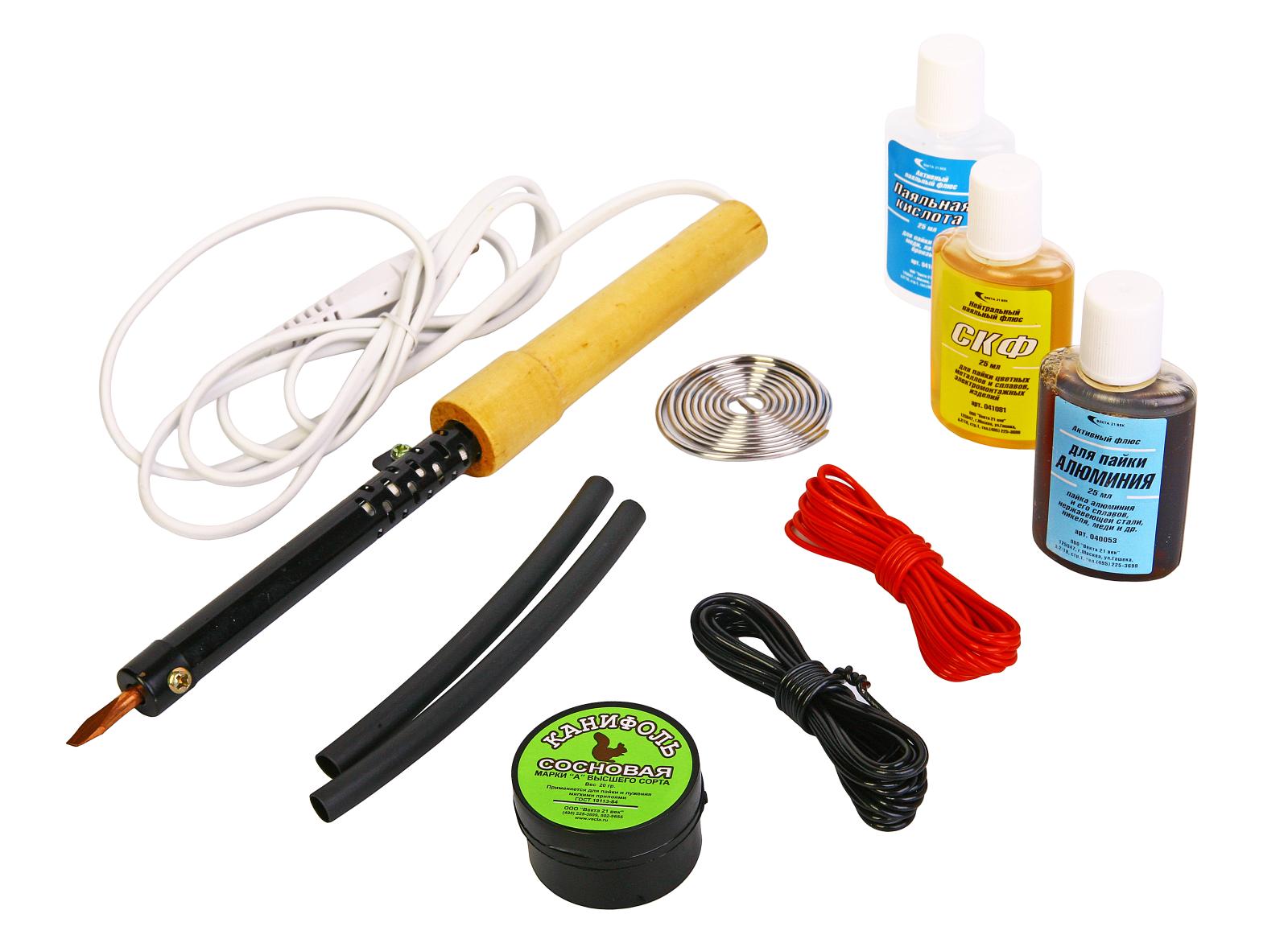

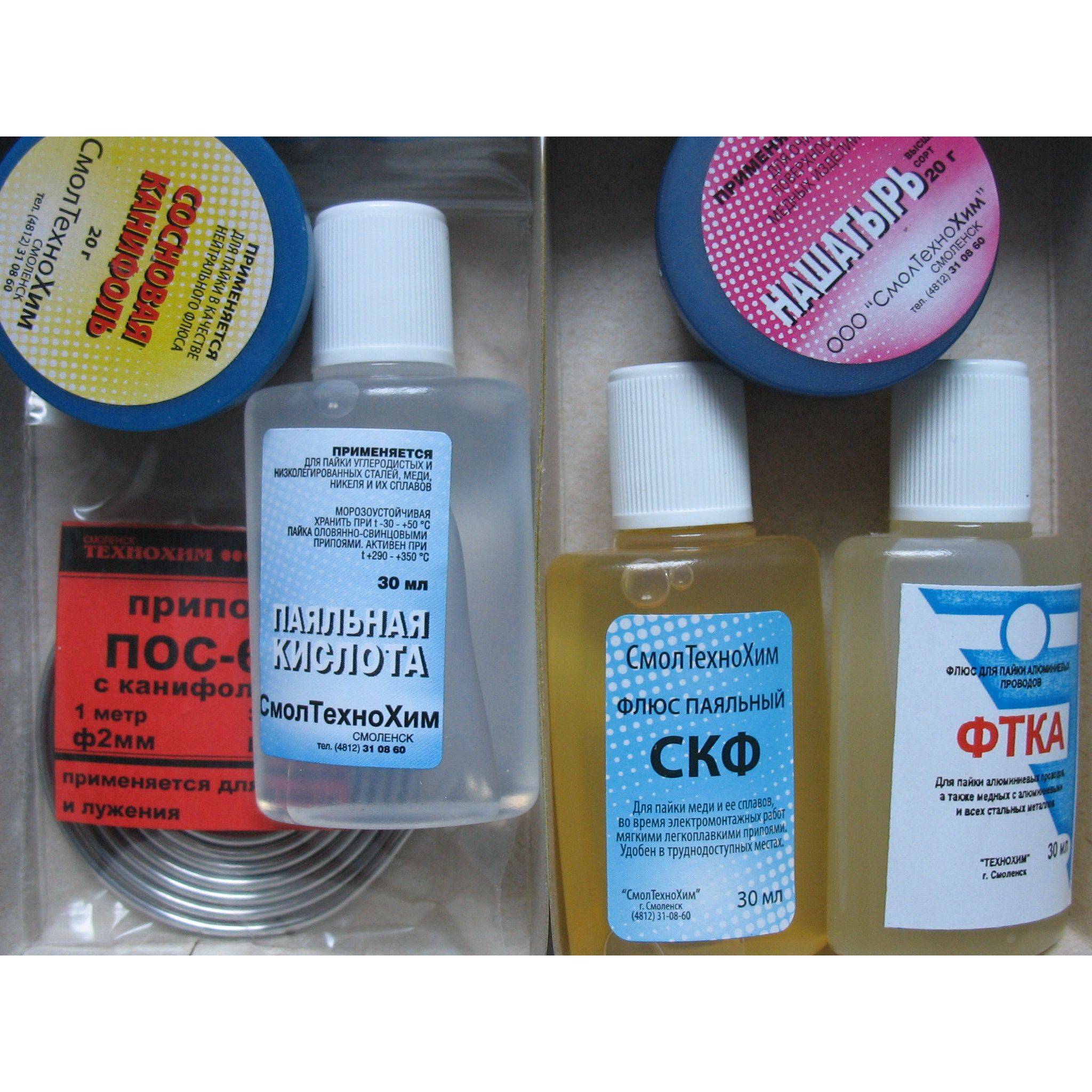

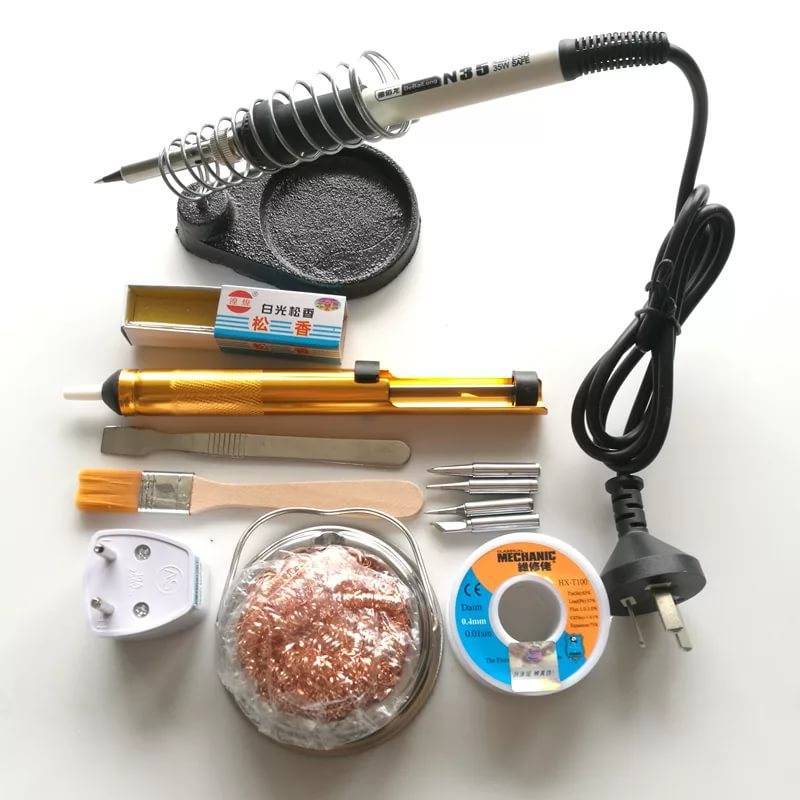

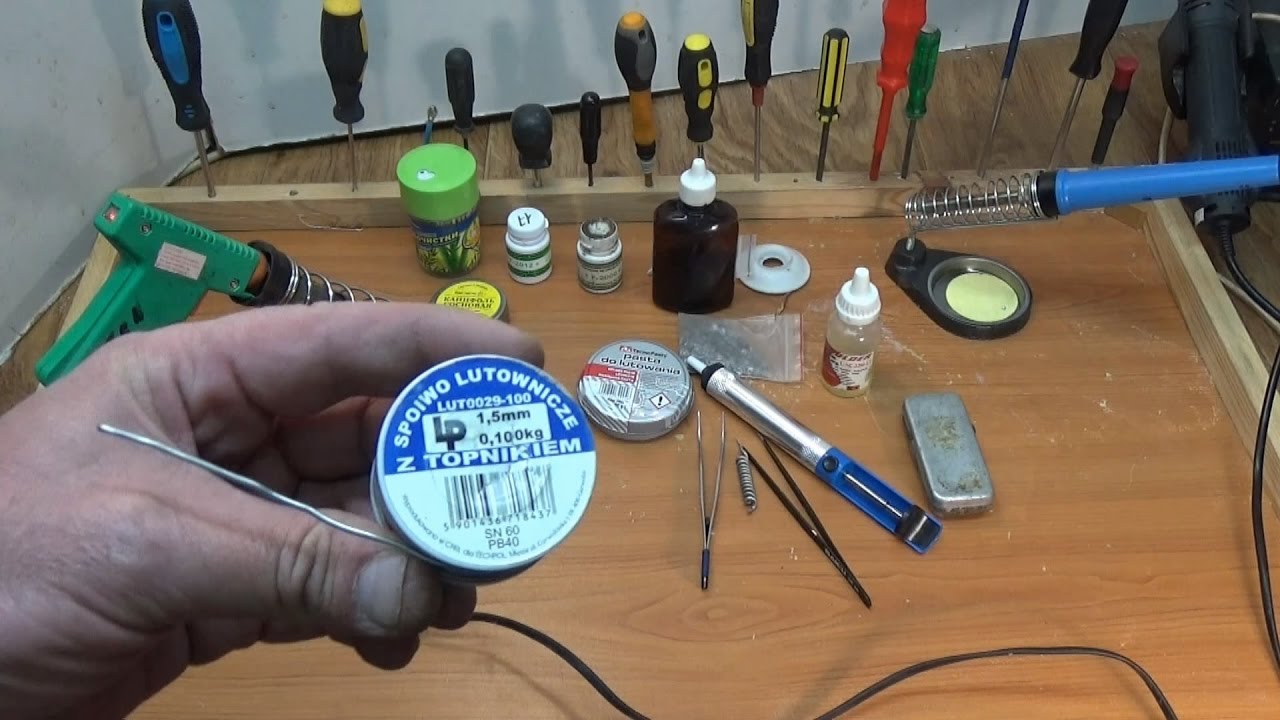

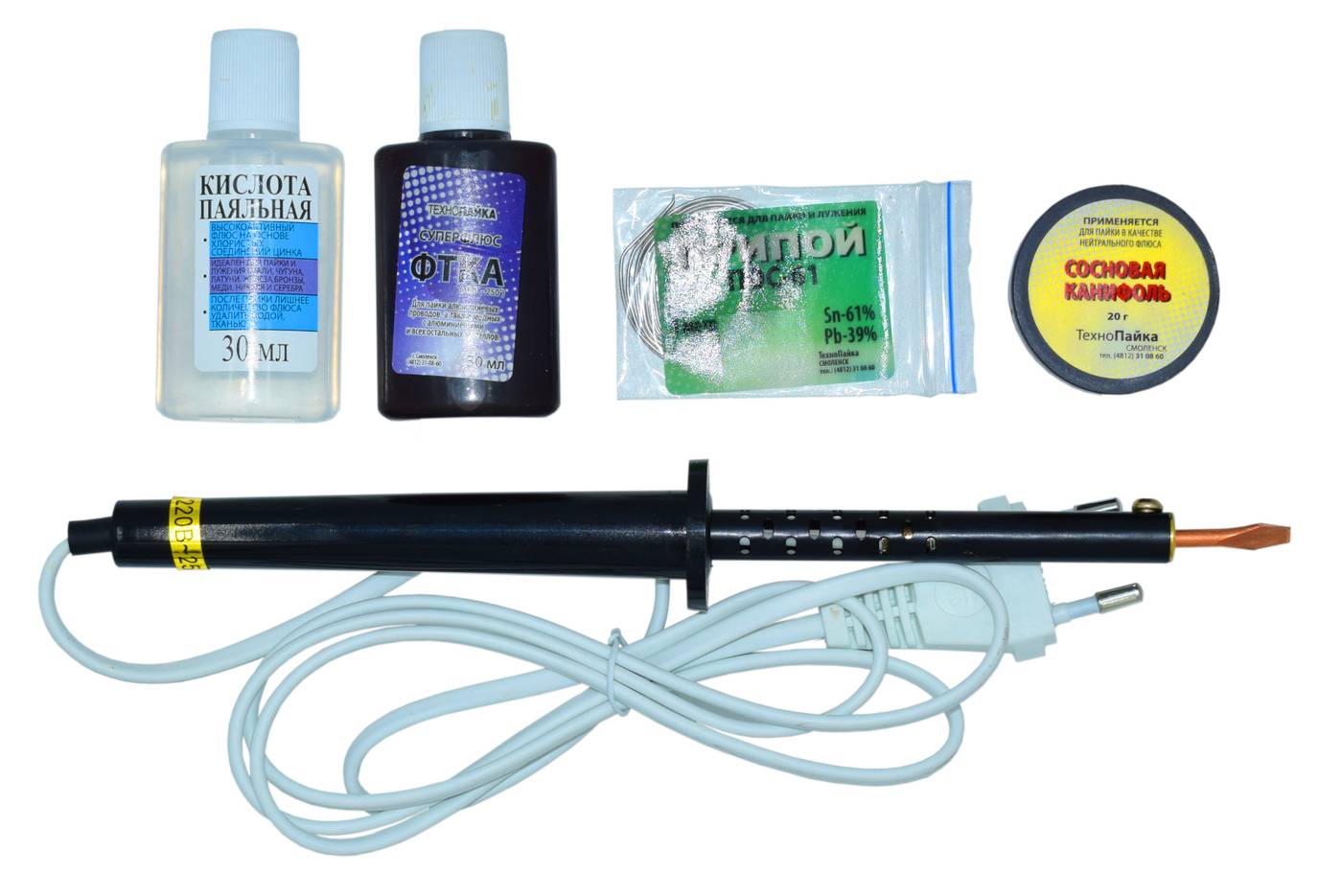

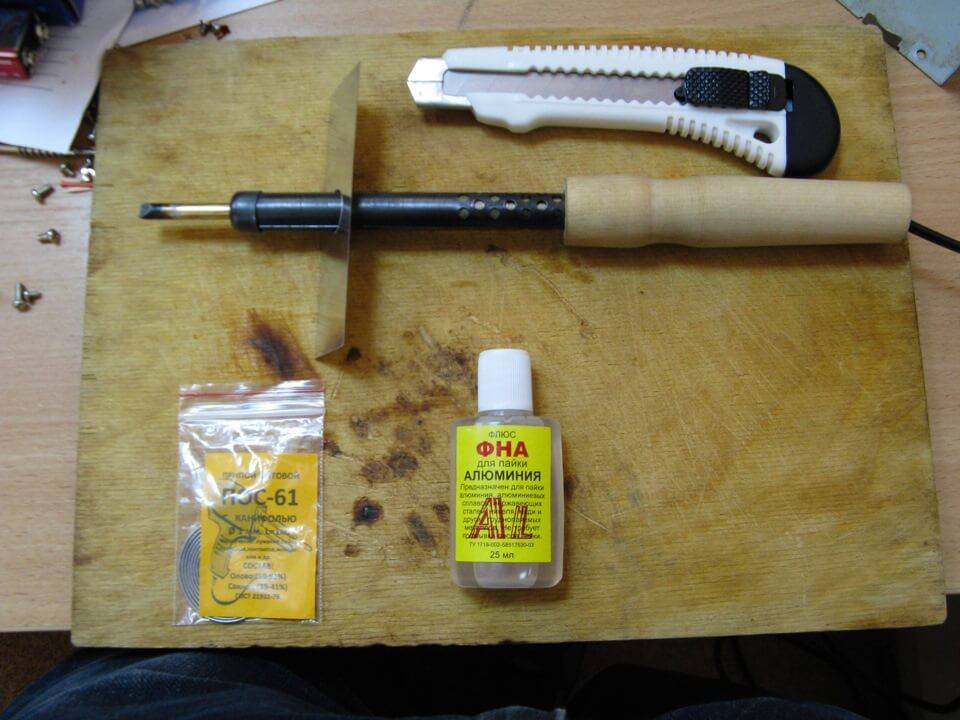

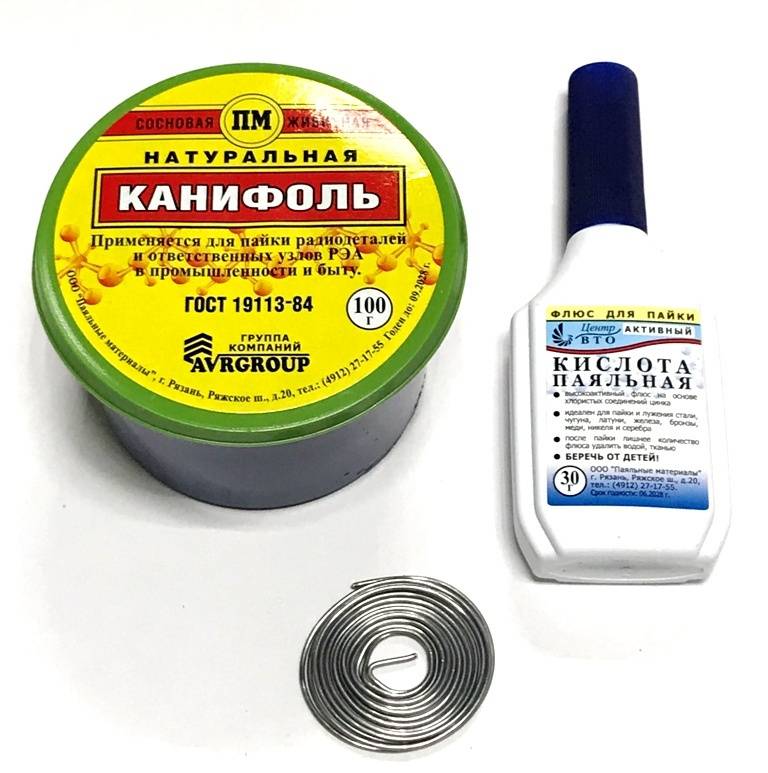

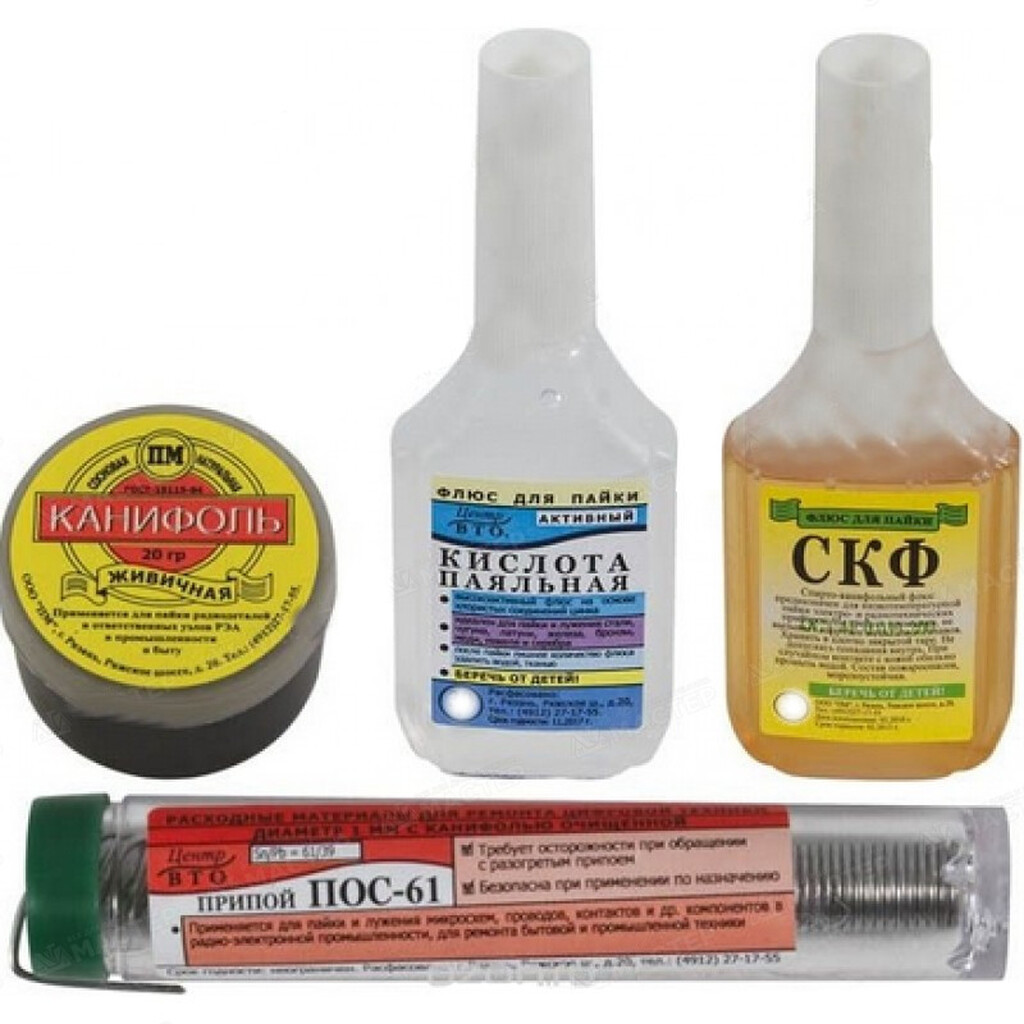

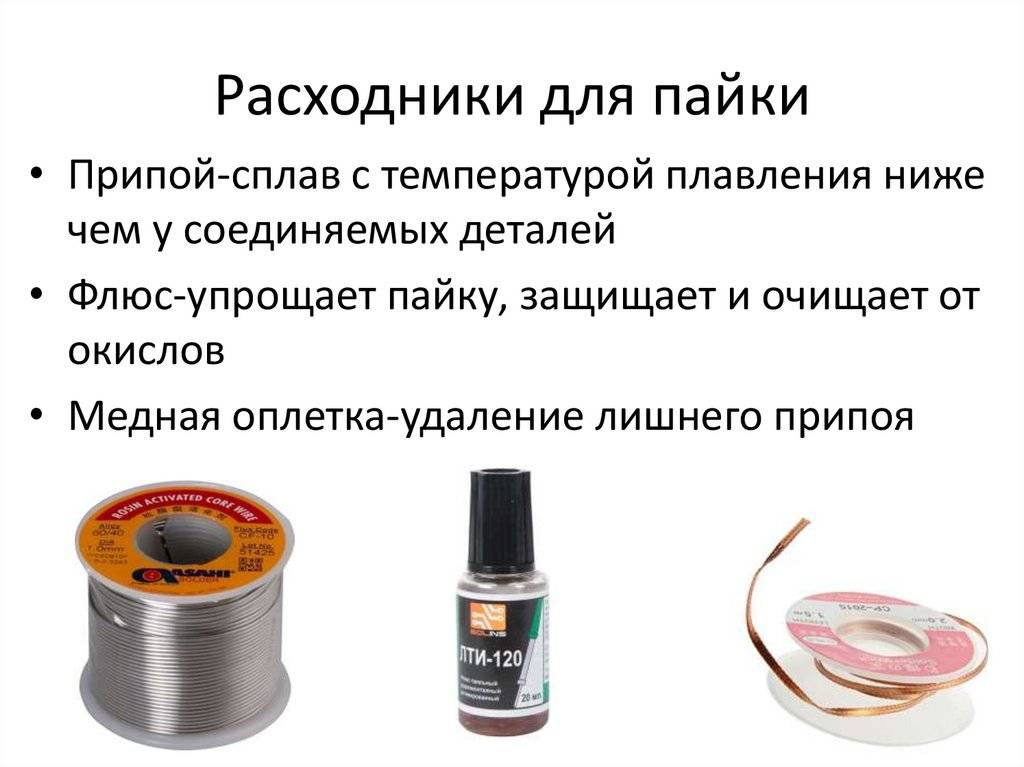

Что нужно для пайки?

Качественно припаять провода

От того, как провод будет спаян, зависит дальнейшая работа всего прибора. Опытные мастера дают ряд советов для качественного и надежного паяния:

• Если припоя недостаточно, он не сможет как следует скрепить детали и заполнить все зазоры

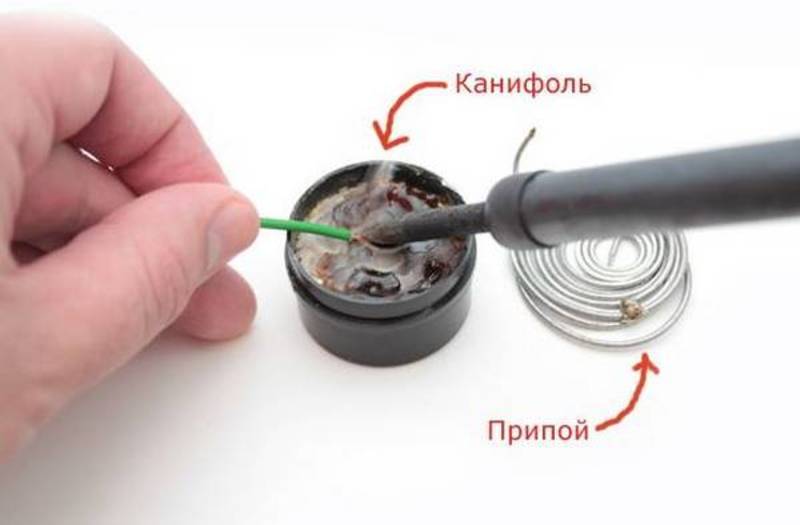

• При недостаточном количестве флюса на жале, место спайки получается неоднородным и неровным, что негативно сказывается на результате. Это может быть при разогретом инструменте, тогда канифоль испаряется еще до окончания спайки
• Когда канифоли чересчур много, она может выплеснуться и задеть соседние контакты или провода, а в худшем случае – попасть на руку

С опытом приходит умение нагревать паяльник до нужной температуры и использовать ровно столько припоя, сколько необходимо. Соблюдая идеальный баланс, припой самостоятельно принимает нужную форму и правильно обтекает контакты. Нужно стремиться именно к этому.

Лучше всего использоваться паяльники, имеющие терморегулятор. Тогда легко поддерживать нужную температуру, что положительно сказывается на процессе и результате работы. Паяльник без регулятора может быстро перегреваться, а его жало –чернеть от окисления. Тогда его приходится периодически выключать. Поддерживать нужную температуру очень сложно, и пайка получается недостаточно качественной.

Как качественно паять паяльником?

Лучший способ научиться делать что либо – практиковаться. Паяние не исключение. Есть ряд упражнений, помогающих освоить этот, безусловно, сложный, но полезный инструмент.

Следует взять голый или изолированный провод (чтобы попрактиковаться в снятии изоляции) и разрезать его

на 12 одинаковых кусков.

Чтобы они получились не слишком мелкими, оптимальная длина –

30-40 сантиметров

(до разрезки).

После нарезки следует взять паяльник и составить из этих заготовок куб, пользуясь только паяльником и плоскогубцами. Это позволит вам почувствовать инструмент и приловчится к сего использованию. Потом готовый остывший куб следует взять в ладонь и сжать в кулак. Работа удовлетворительна, если спайки останутся целыми. Это можно практиковать для поддержания навыков на высоком уровне, даже если вы – опытный специалист, и уверены в себе.

Второй способ тренировки работы с паяльником требует тонкой проволоки и зачищенного кабеля. Его нужно обмотать вокруг проволоки, а потом аккуратно спаять, пользуясь паяльником и плоскогубцами. Следует практиковаться, пока не получится паять качественно провода с первого раза. После этого стоит приступать к нормальной ответственной работе.

Регулярная практика позволит очень быстро достичь значительного прогресса в пайке

Уже в скором времени вы сможете самостоятельно починить радио, проводку (соблюдая правила осторожности) или другую домашнюю технику. Но до этого стоит доверить это дело специалистам, чтобы не рисковать дорогими предметами.

Техника безопасности

Как паять паяльником и не обжечься? Следует соблюдать технику безопасности. Работа с паяльником – не лучшее время, чтобы испытывать удачу с нарушением правил безопасности. Есть несколько простых советов:

• Освободите рабочую поверхность от посторонних предметов
• Уберите из комнаты излишне любопытных детей и животных
• Следите за шнуром – задев его ногой или рукой, есть риск ожога
• Если в комнате есть посторонние люди, предупредите их, что работаете с включенным паяльником
• Флюса – самую малость. Если использовать слишком много, он может брызнуть на руку, а в худшем случае – прямо в глаза
• Каждый раз следует брать припоя не больше, чем на

  2 пайки

  . Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхему

Соблюдая эти простые правила, вы убережете себя от крайне неприятных последствий. Если относится к работе серьезно и не оставлять паяльный аппарат без присмотра, проблем возникнуть не должно.

Подготовительные работы

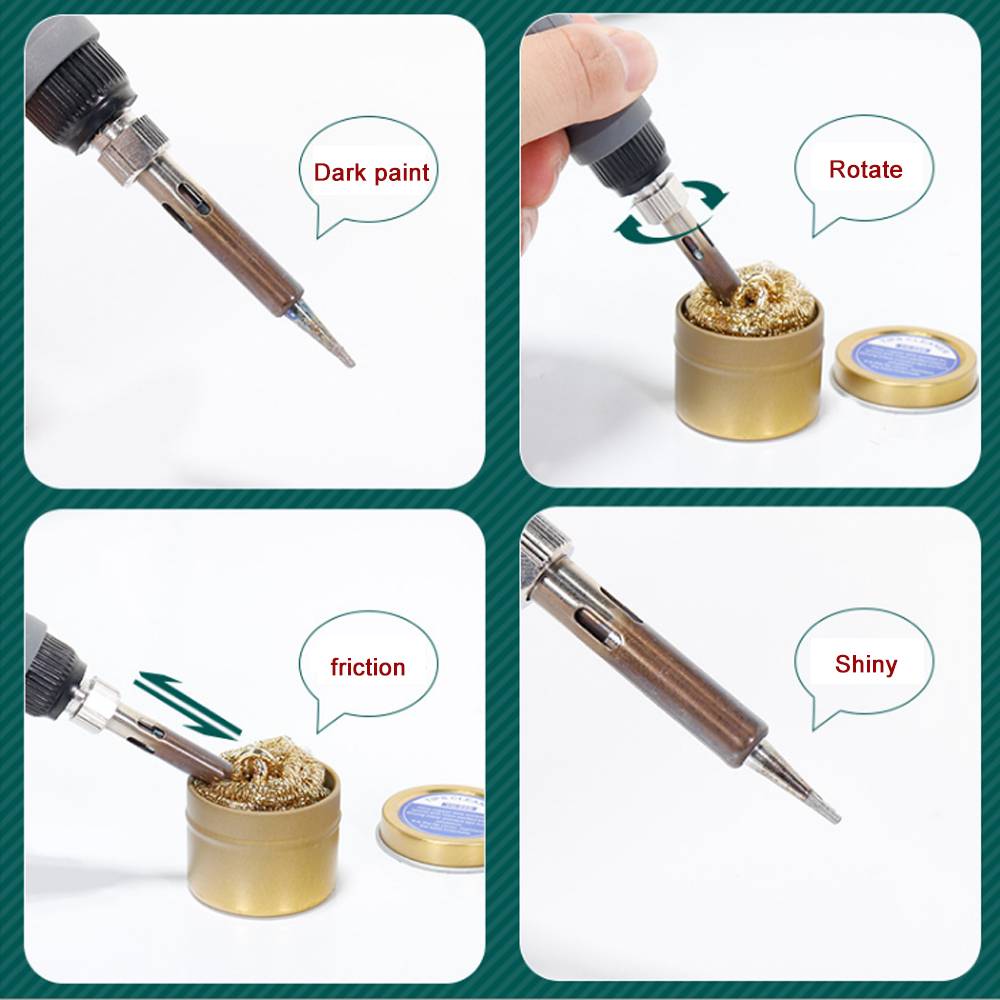

Новейшие модели паяльников, оснащенные никелированным жалом, перед началом работ ни какой подготовки не требуют. В процессе использования будет достаточным через определенное время очищать их наконечник от расходников, воспользовавшись влажной губкой. Если же паяльник имеет медное жало, потребуется провести ряд подготовительных операций:

• Рабочее острие очищается от оксидной пленки напильником или наждачкой;
• Разогреть устройство до рабочей температуры;
• Расплавить кусочек припоя и растереть его по поверхности жала;

Данную процедуру потребуется периодически выполнять в течении всей работы.

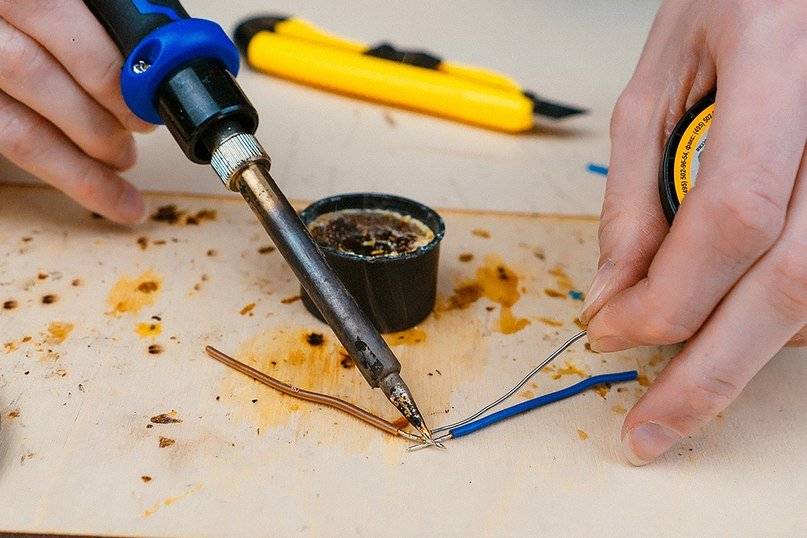

Как припаять провод: процесс

Очень важно подготовить поверхность. На ней не должно быть посторонних веществ, таких как жир, краска лак, остатки изоляции

От чистоты зависит успех всей работы. Если что-то есть, следует аккуратно зачистить скальпелем и протереть, чтобы не осталось пыли.

Далее вы берете кончиком немного припоя и аккуратно припаиваете в нужном месте. Это не слишком сложный процесс, но он требует «набитой» руки, и в самый первый раз у вас вряд ли получится красивая и аккуратная спайка.

Во время работы стоит помнить ряд правил:

• Спайка должна быть быстрой
• Если не вышло спаять провода сразу, стоит дать им остыть перед второй попыткой. Это вдвойне касается радиодеталей или микросхем
• Следует прикладывать окончание инструмента всей поверхностью, процесс будет наиболее эффективным

Как паять провода более надежно? Следует скрутить их перед началом процедуры. После остывания их изолируют при помощи изоленты, чтобы избежать коротких замыканий при работе.

Хорошая спайка отличается блеском, ровным слоем и отсутствием каких-либо трещин. Тогда она прослужит максимально долго, и у вас не возникнет проблем с прибором.

Паяльник всему голова

Нач­нем с глав­ного инс­тру­мен­та — паяль­ника. Он нужен, что­бы наг­ревать при­пой до тем­перату­ры плав­ления, если ком­понен­ты мед­ные (а кон­такты элек­трон­ных ком­понен­тов, как пра­вило, дела­ются имен­но из меди) — обыч­но от 100 до 400 гра­дусов. Паяль­ники быва­ют раз­ные, начиная от ста­рых совет­ских, без еди­ной кноп­ки управле­ния (вот­кнул в розет­ку и ждешь, пока наг­реет­ся), и закан­чивая наворо­чен­ными паяль­ными стан­циями с экра­нами и тум­бле­рами, где есть еще и паяль­ный фен. Давай рас­смот­рим виды паяль­ников под­робнее.

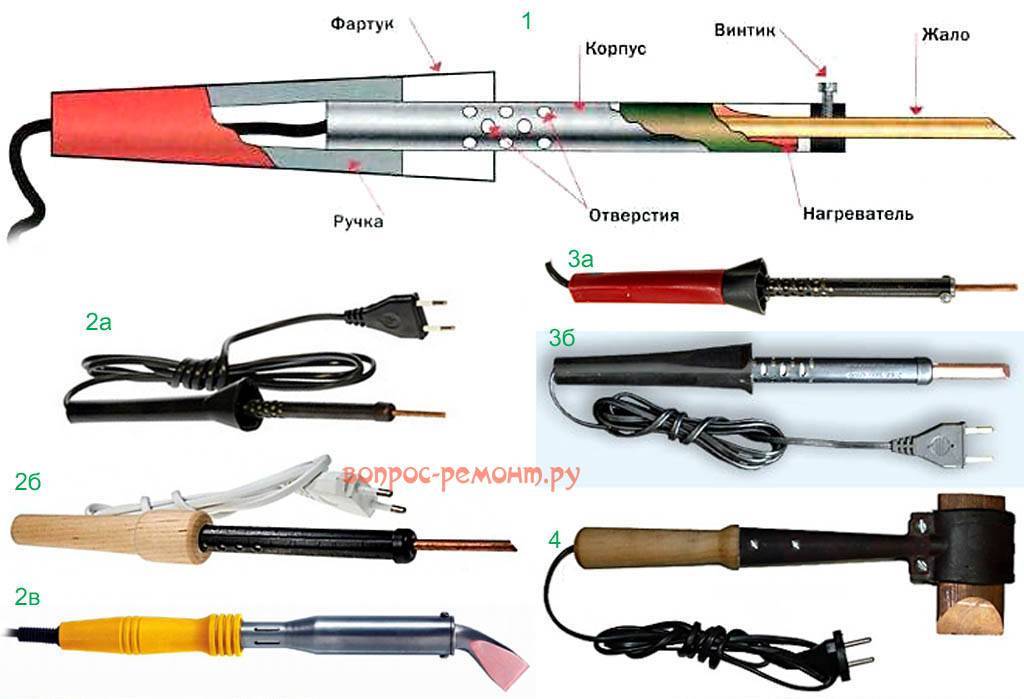

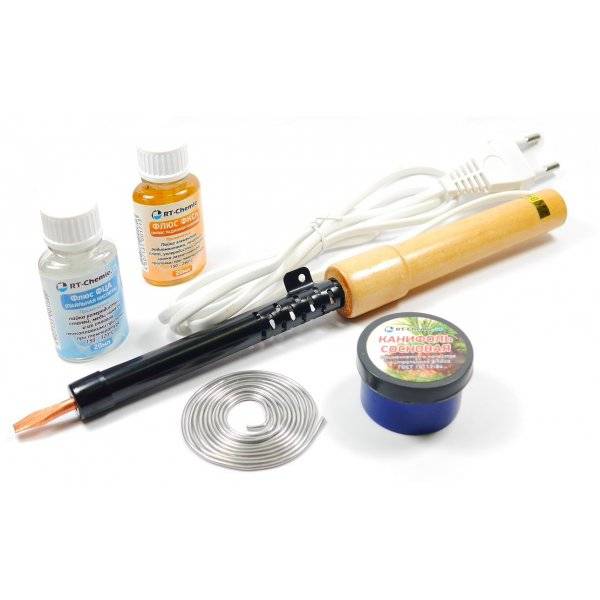

Паяльник с нихромовым нагревателем

В ста­ром совет­ском паяль­нике находит­ся наг­реватель из них­ромовой про­воло­ки, через который про­пус­кает­ся ток. Про­воло­ка намота­на на не про­водя­щий ток кор­пус, внутрь которо­го встав­лено жало. В прод­винутых вер­сиях такого паяль­ника есть регули­ров­ка тем­перату­ры, что сущес­твен­но облегча­ет работу с при­поями из метал­лов с раз­ной тем­перату­рой плав­ления, о которых погово­рим чуть поз­же.

Па­яль­ник с них­ромовым наг­ревате­лем

Сто­ят такие паяль­ники дешево, при­бора за 500 руб­лей и мощ­ностью 20 Вт впол­не хва­тит для нечас­тых и неболь­ших работ (прав­да, тол­стые про­вода паять таким паяль­ником будет нелег­ко). Подоб­ные паяль­ники проч­ны и неп­рихот­ливы, но они дол­го наг­рева­ются, и высокой про­изво­дитель­нос­ти от них ждать не сто­ит.

Паяльник с керамическим нагревателем

Внут­ри такого паяль­ника находит­ся керами­чес­кий стер­жень, который наг­рева­ется, ког­да к его кон­тактам про­водят нап­ряжение. Такие паяль­ники наг­рева­ются гораз­до быс­трее, при дол­жном ухо­де они дол­говеч­нее и обла­дают более широким диапа­зоном для регули­ров­ки тем­перату­ры и мощ­ности.

Па­яль­ник с керами­чес­ким наг­ревате­лем

Есть у такого паяль­ника и минусы — керами­чес­кий наг­реватель не прис­пособ­лен к физичес­ким воз­дей­стви­ям, а жала для такого паяль­ника нуж­ны будут «род­ные». Про жала погово­рим поз­же, а сей­час перей­дем к сле­дующе­му виду паяль­ников — индукци­онно­му.

Индукционный паяльник

Внут­ри него находит­ся катуш­ка индукто­ра. У наконеч­ника такого паяль­ника есть фер­ромаг­нитное пок­рытие, в нем катуш­ка соз­дает маг­нитное поле с наведен­ными токами, от чего сер­дечник разог­рева­ется.

Ин­дукци­онный паяль­ник и его устрой­ство

При дос­тижении опре­делен­ной тем­перату­ры (точ­ки Кюри) фер­ромаг­нитное пок­рытие теря­ет свои маг­нитные свой­ства и сер­дечник перес­тает наг­ревать­ся. Как толь­ко тем­перату­ра сни­жает­ся, фер­ромаг­нитные свой­ства вос­ста­нав­лива­ются и сер­дечник сно­ва начина­ет наг­ревать­ся. В таком паяль­нике тем­перату­ра жала под­держи­вает­ся авто­мати­чес­ки без исполь­зования тер­модат­чика и управля­ющей элек­тро­ники. Но из его прин­ципа работы выходит глав­ный минус: для дос­тижения раз­ных тем­ператур нуж­ны раз­ные жала.

Газовый паяльник

Глав­ное дос­тоинс­тво газово­го паяль­ника — его авто­ном­ность. В таком паяль­нике теп­ло появ­ляет­ся за счет сго­рания газа (зап­равля­ют из обыч­ного газово­го бал­лончи­ка). Тон­кую струй­ку огня соз­дает спе­циаль­ная насад­ка, без которой газовый паяль­ник прев­раща­ется в горел­ку.

Га­зовый паяль­ник

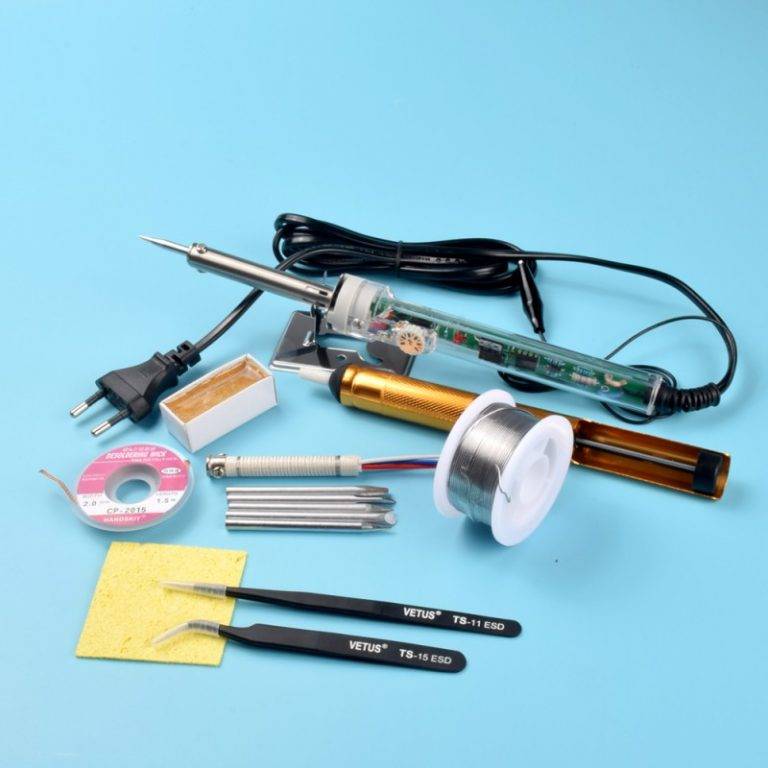

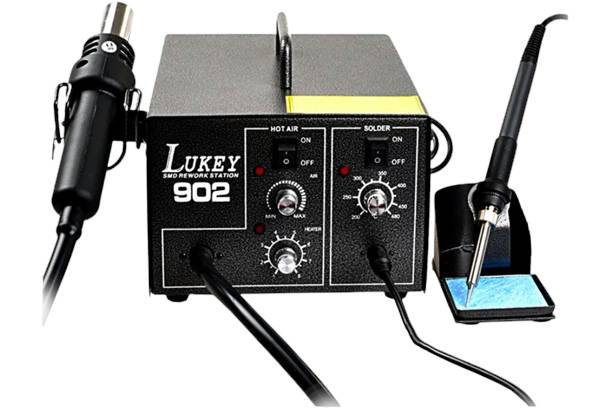

Термовоздушная паяльная станция

Та­кой тип паяль­ников пода­ет нап­равлен­ный поток горяче­го воз­духа с регули­руемой тем­перату­рой от 100 до 500 гра­дусов.

Тер­мовоз­душная паяль­ная стан­ция

В паяль­ных стан­циях обыч­но есть паяль­ник с керами­чес­ким наг­ревате­лем. Лич­но мой выбор — имен­но такая стан­ция. Паяль­ный фен (так называ­ют тер­мовоз­душный паяль­ник) очень полезен в быту. Нап­ример, рас­паивать мик­росхе­мы (если нам надо отде­лить спа­янные эле­мен­ты) гораз­до удоб­нее широким потоком горяче­го воз­духа, чем тон­ким жалом обыч­ного паяль­ника.

Стан­ции хороше­го качес­тва сто­ят в нес­коль­ко раз дороже обыч­ных паяль­ников, но, если ты паяешь час­то, так же как и я, про­ще пот­ратить­ся на нее и не корячить­ся с прос­тым паяль­ником.

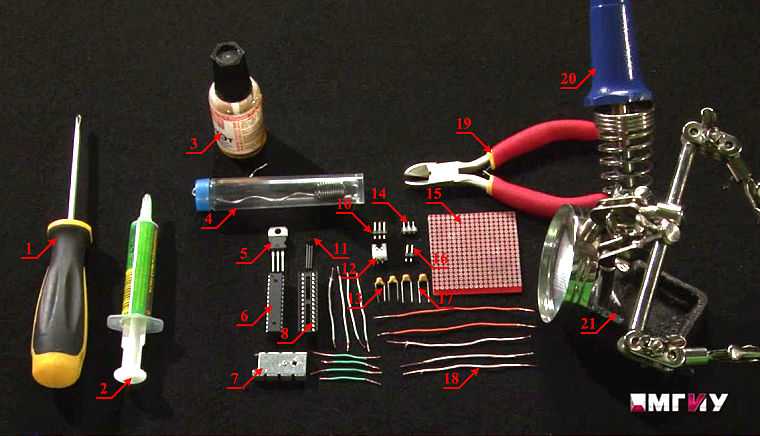

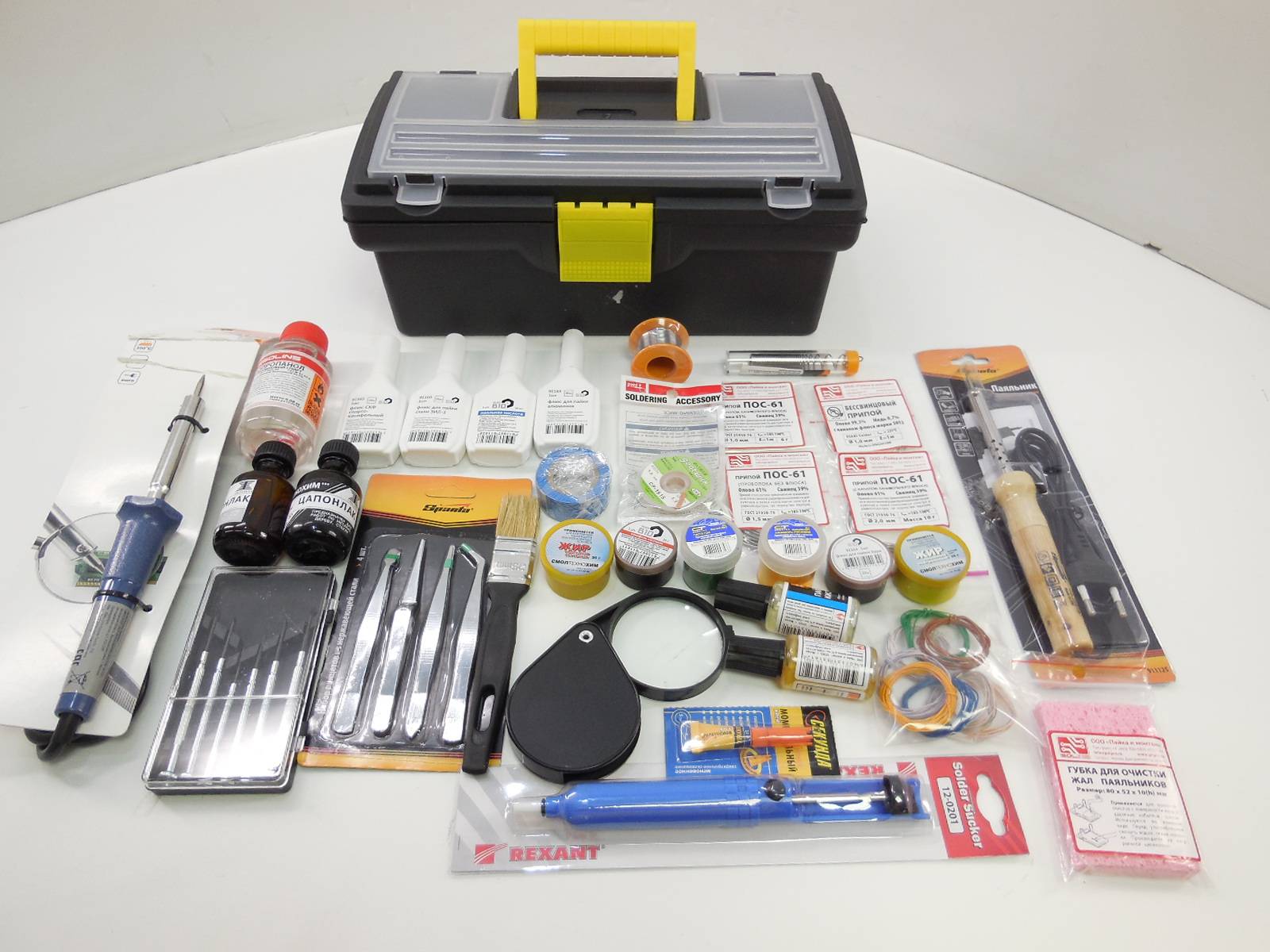

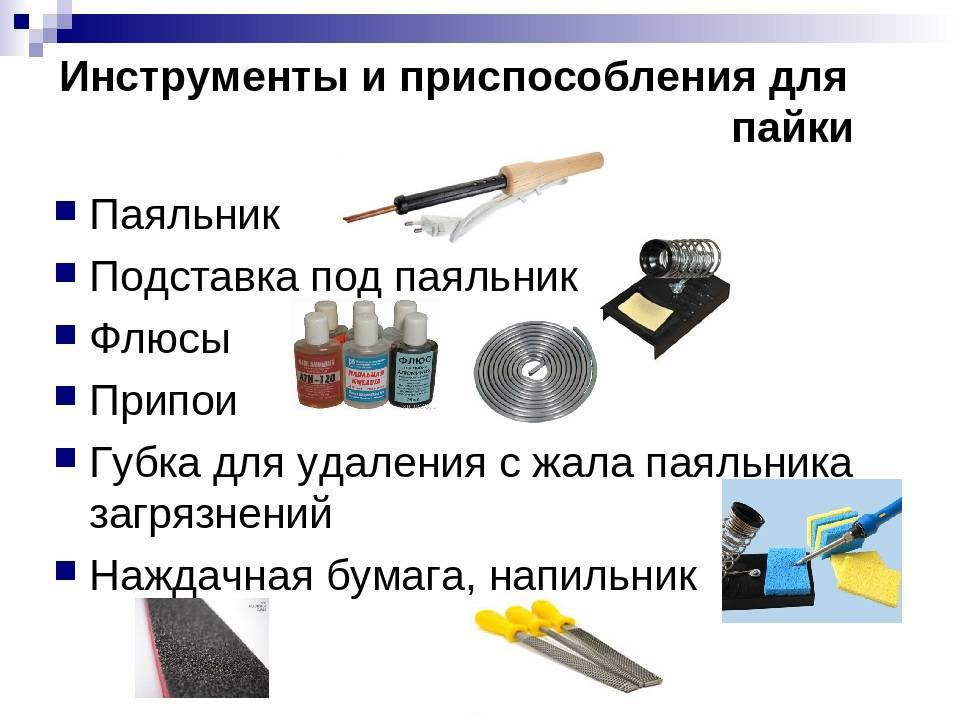

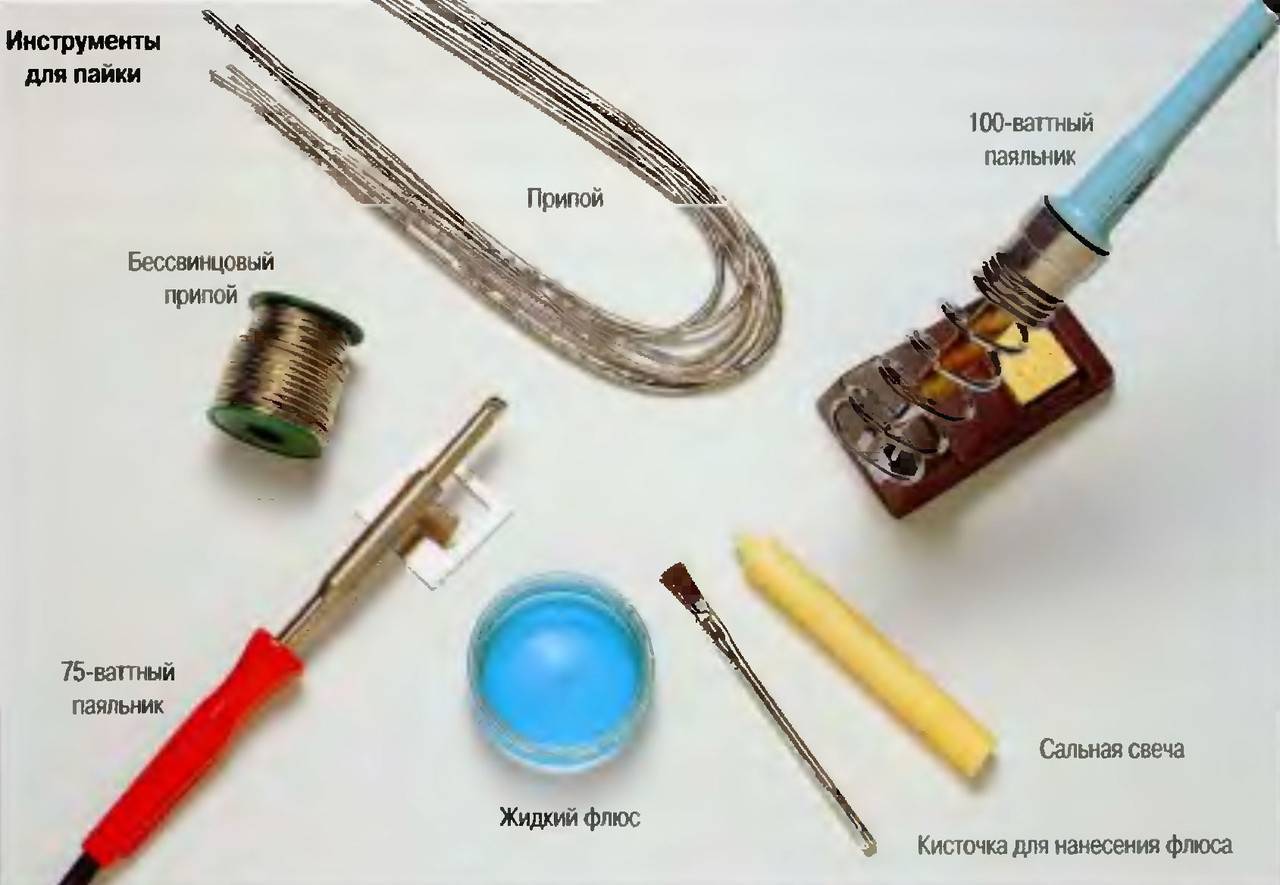

Инструмент используемый при пайке

В качестве основного орудия для пайки металлических деталей выступает паяльник. Данный прибор состоит из нагревательного элемента и так называемого жала. Ранее единственными вариантом были нихромовые нагреватели и медные рабочие элементы. Современные паяльники оснащены керамическим греющим компонентом и жалом из никелированного металла.

Благодаря этому, устройство выделяется такими достоинствами как сравнительно быстрый нагрев рабочей поверхности до необходимой температуры, а также возможность установки необходимых параметров, посредством специального регулируемого блока питания, который в некоторых моделях встроен непосредственно в корпус прибора. Для удовлетворения бытовых потребностей и работ в радиоэлектронике вполне достаточным будет паяльник мощностью до 75 ватт. В случае если предстоит работа с припоем, имеющим высокую температуру плавления, потребуется более мощное устройство.

Важной характеристикой паяльников является и форма рабочего конца жала. Устройства с плоскими наконечниками наиболее подходят для работы с крупными деталями, а с конусными удобно применять в процессе пайки элементов среднего размера

Чтобы работать с миниатюрными микросхемами и транзисторами, лучшим вариантом будет паяльник с иглообразным жалом.

Паяльник

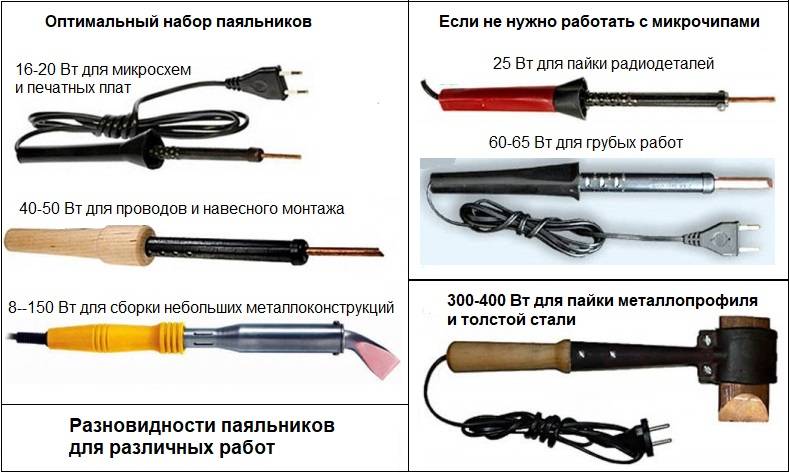

Есть много самых разных моделей, необходимых для решения широкого спектра технических проблем. Но главный критерий – мощность. По мощности они разделяются на несколько типов:

• 3-10 Вт.

  Это самые маломощные модели. Они предназначены для пайки самых маленьких и чувствительных микросхем

• 20-40 Вт.

  Относятся к категории «бытовых» или радиолюбительских. С их помощью можно как припаять провод, так и транзистор или другую деталь

• 60-100 Вт.

  Если провода, требующие пайки, очень толстые, подойдет именно этот тип. Он часто используется автолюбителями или профессиональными механиками

• 100 Вт

  и более. Таким паяльником можно спаять как толстый провод, так и кастрюлю или даже радиатор автомобиля. Они используются только профессионалами, и по понятным причинам неприменимы в быту

Если вы планируете заниматься припайкой радиодеталей, достаточно будет

25 ватного

инструмента. Чтобы припаять обычной провод, мощности должно хватить, но для использования в быту стоит подобрать модель в

35 Вт

и выше.

Подставки часто продаются в комплекте. Они не только сохраняют рабочий стол от пятен припоя, но и позволяют всегда контролировать положение инструмента. В работе он должен находиться на краю стола

Важно следить за сетевым проводом.
