Чем отличаются светодиоды 3528 от 5050

Основные параметры

Знание характеристик LED светодиодов необходимо для подбора подходящего светотехнического источника под конкретную задачу, проектирование электронных схем с использованием диодов.

Ток

Параметр отражает максимальную величину тока, который диод проводит без перегрева или повреждения. Диапазон – от миллиампер до десятков ампер, параметр обусловлен размером и конструкцией диода. Для однокристальных чипов средний показатель рабочего тока 200 mA. Многокристальные характеризует более высокая величина. Интенсивность свечения, продолжительность службы зависят от стабильной работы блока питания. Цветовая температура, оттенок свечения меняются мере роста тока.

Напряжение

Для различных моделей установлено максимальное напряжение, которое допускается, не вызывая пробоя или повреждения элемента. Специальные драйверы обеспечивают стабильность подачи тока. Запитывание светодиодной ленты проводится при помощи токоограничивающих резисторов.

Мощность

Параметр отражает количество энергии, которую устройство способно перерабатывать без перегрева. Величина используется для проведения расчета нагрузки, выбора оптимального блока питания. Различают мощность LED:

малую – до 0,5 Вт;
среднюю – 0,5-3 Вт;
большую – от 3 Вт.

От того, какой бывает мощность, только частично зависит яркость свечения. Светодиодные лампы с одинаковой мощностью могут различаться по яркости.

Световой поток

Измерение видимой световой мощности проводят в люменах (lm). Чем выше показатель, чем ярче свет источника. Светодиодные лампы излучают от 80 до 150 лм на каждый ватт потребляемой энергии. Угол рассеивания светового потока – 100-120 градусов. Получить лучшую фокусировку помогают специальные купольные линзы.

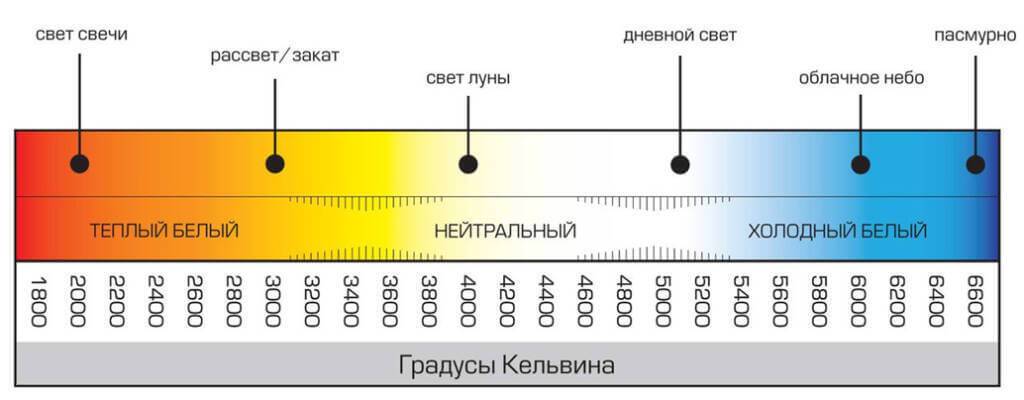

Цветовая температура

Светодиодные источники в отличие от ламп накаливания сильнее разнятся по цветовой температуре. Если у классических лампочек диапазон составляет 2000 – 3000 Кельвинов, то у светодиодного освещения – от 2700 до 6500 Кельвинов. Линейки светоизлучающих диодов представлены в интервалах оттенков:

теплого – 2700-3500 К;
нейтрального/дневного – 23500-5000 К;
холодного – выше 5000 К.

Комфортным считают желтое свечение, приятное для глаз, теплое, способствующее расслаблению.

Габариты

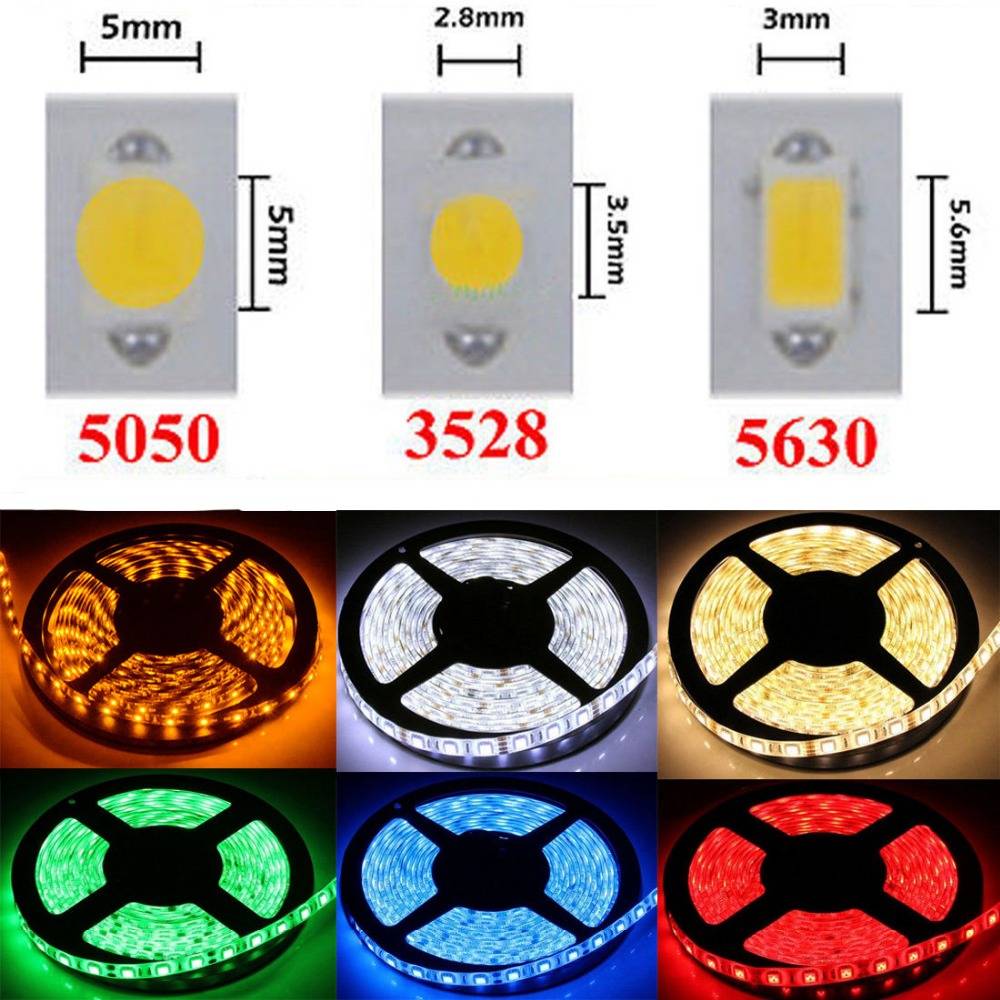

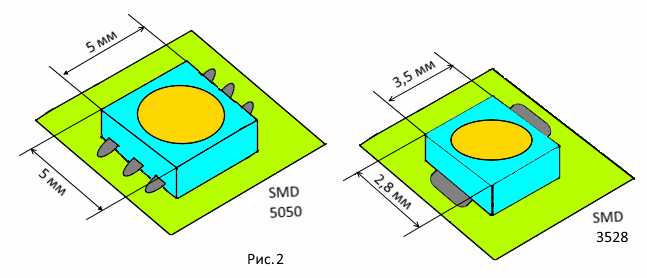

Различия по размеру корпуса отражают в миллиметрах. Например, типоразмер светодиода SMD-2835 означает, что размер элемента 2,8 x 3,5 мм. Габариты диода можно измерить при помощи линейки.

Разница в стоимости между дорогой и дешёвой лентой

Надёжный, продукт изготавливается на брендовых предприятиях, имеющих для покупателя свой интернет-сайт с контактной информацией. Он выпускается под собственной маркой Samsung, Philips, LG, Epstar. Фирмы осуществляют контроль на всех стадиях изготовления с проверкой качества комплектующих деталей. Их затраты на оборудование, технологию, дорогие материалы влияют на окончательную стоимость изделий.

Дешёвую ленту изготавливают на малых фирмах, где некоторые прогрессивные технологии заменены ручной работой. Комплектующие элементы выбирают недорогими. Полный качественный контроль отсутствует. Поэтому цена их ниже, долговечность ограничена.

Некоторые рекомендации

Сначала надо определиться: для какой цели приобретается светодиодная лента. А также место её монтажа. Будет ли это контурная подсветка потолка, интерьера помещений, отдельных элементов дизайна, улучшение освещения, или других вещий и предметов. Подробную консультацию получают у продавца.

Для частичной или полной замены освещения выбирают ленту малой или средней яркости, небольшой мощности. Потому что увеличение предусматривает устройство охладительного радиатора, изготовленного из профиля, уголка, швеллера алюминиевого сплава.

Устройство СД ленты планируют во время ремонта помещения, а не после его окончания. Заранее легче определить возможное место закрепления (установки) светодиодной ленты, поиска ниши, нужного порожка и других особенностей.

Блок питания выбирают в зависимости от длины ленты, для которого определяют подходящее место. Мощный блок питания требует дополнительного охлаждения вентилятором, шум которого напоминает работу стационарного компьютера. Или берут несколько БП. Это разрабатывают на уровне проекта. Необходимо учесть, что многоцветную ленту поставляют в комплекте с контроллером, усилителем и пультом, для которых желательно предусмотреть подходящее место.

Характерные отличия, разница светодиодных лент

4.1 Таблица 2.

Параметры	Тип smd 3528	Тип smd 5050
Диод (лм)	5	18
Набор (штук/метр)	60 или 120. для повышенной яркости 240.	30 или 60. повышенная яркость — 120.
Световой поток ленты (люмен/метр.)	300 или 600	540 или 1080
Мощность (Вт/метр.)	оптимальная: 4,8 / 9,6	19,2

Светодиоды

Для сравнения, ЛН 75 Вт излучает поток 850 люмен. Освещение на 360 ?, а светодиоды имеют направленный пучок распространения в пределах 120 градусов. Данные, приведены в таблице.

4.2 СД ленты отличают по качеству комплектующих элементов

При выборе обращают внимание на соотношение цены и свойств продукта. И поэтому ленты делятся: на профессиональные и эконом класса

Первые собраны на тщательно проверенных светодиодах и резисторах. Во втором случае используют более дешёвые комплектующие с меньшими требованиями к качеству и продолжительности службы.

4.3 СД ленты отличаются степенью защиты

Буквенно-числовое обозначение классифицирует надёжность оболочки от проникновения влаги, пыли. Например, буквы IP расшифровывают как Ingress Protection (степень защиты). Первая цифра — ограждение устройства от попадания твёрдых включений, вторая — от просачивания влаги.

Таблица 3.

Уровень защиты	Характеристика конструкции
IP-20	Открытая
IP-65	Частично защищённая
IP-67	Сохранена в силиконе
IP-68	Устройство залито компаундом

4.4 Различие СД лент по цветовой температуре

Таблица 4.

Тип свечения	Наименование прибора
Монохромное	3528 а также 5050
Многоцветное, любой оттенок	5050 при наличии RGB контроллера

Каждый диод излучает свечение, имеющее определённую цветовую температуру. Она бывает белого, тёплого, холодного, жёлтого, а также основных: красного, зелёного, синего.

В чем разница между smd 3528 и smd 5050. какие из них лучше?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

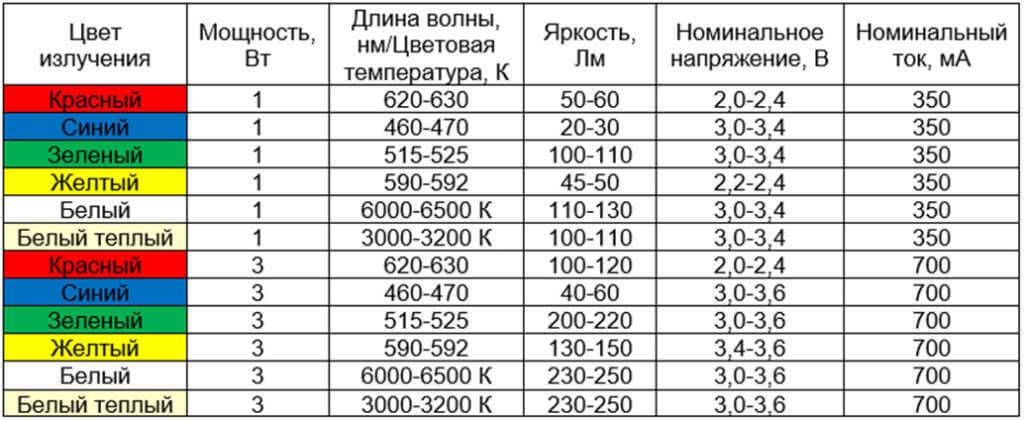

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

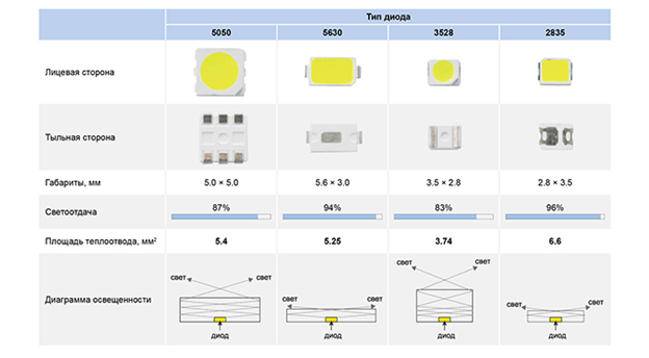

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Оцените, пожалуйста, статью. Мы старались:) (Пока оценок нет)Загрузка…

Реальная мощность китайских светодиодов

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Чтобы научится отличать по внешним признакам хороший от плохого по размеру кристалла читайте статью «Характеристики светодиодов«.

Китайские 5630, 5730 тип №1	Китайские 5630, 5730 тип №2	Китайский 5050
Мощность	0,09W	0,15W	0,1W
Яркость	7 лм	12 лм	8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

Основные характеристики SMD 5630

SMD 5630 на светодиодной ленте

Если у вас плохо со знанием английского языка, или вас не интересуют все его интимные подробности, то напишу краткую таблицу его основных параметров, которой будет достаточно, чтобы вы смогли разобраться в светодиодной ленте 5630 или лампе.

Технические характеристики приведены для популярного диода нейтрально-белого света производства Самсунг за 2011 год

Параметр	5630
Номинальный световой поток, Люмен	40 -50
Мощность	0,5 Вт
Рабочая температура, градусов	до + 85
Номинальный ток, мА	150
Напряжение питания, при токе 700 мА	3,3 вольт
Длина и ширина, мм	5,6 x 3
Угол свечения, градусов	120
Индекс цветопередачи	от 80 до 90 Ra

Светодиоды СМД 5630, как и SMD 5730 производят множество компании, такие как Samsung, Philips, Epistar и множество компаний из Китая. Именитые производители соблюдают все технические требования и параметры друг от друга практически не отличаются. А вот у китайских фабрик есть, диоды очень плохого качества, как правило, по соответствующей цене.

Или они устанавливают в корпус SMD 5630 кристалл заведомо более низкой мощности. Китайский диод отличается недолговечностью работы в номинальном режиме, поэтому обычно его включают на 35% мощности. поэтому на китайских лампочках так много светодиодов, а световой поток невелик. Только в таком режиме он сможет отработать положенные ему 20.000 часов.

Одна моя лампа кукуруза на диодах 5630 отработала непрерывно 2 с небольшим года, то есть 20,000 часов. Проведенные тесты показали, что за это время китайские светодиоды деградировали на 30% от первоначальной яркости.

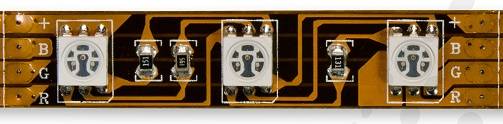

SMD 5050 LED Flex Strip light

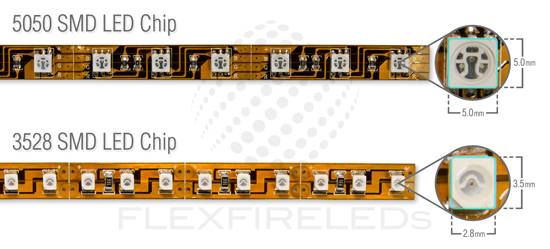

Simply put, these LED chips are called SMD 5050 because the dimensions of the chips are 5.0mm x 5.0mm. They have 3 LED diodes in one housing (sometimes called tri-chips), and are a lot brighter than individual 3528 LED chips.

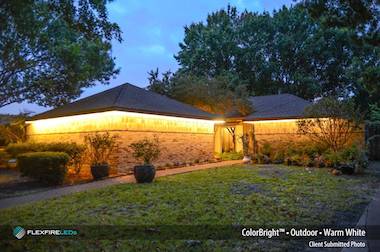

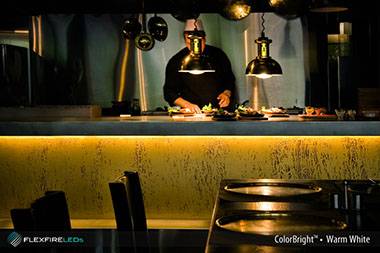

These are examples of 5050 LED light strips:

They are used when you need slight illumination for your project area and especially RGB color changing lights. Theoretically, comparing the same number of chips, SMD 5050 LEDs can offer a light output 3 times that of the 3528 strips, and therefore the 5050 LED is well suited for lighting up areas that may be subject to high levels of ambient light. However, since they are larger in size, there are only so many you can fit onto the PCB. There are some brightness restraints when using the 5050s in this way.

Though they produce more heat than smaller chips, it is still drastically lower than other lighting options. These types of LEDs require a thicker PCB to draw the heat away form the chips.

The 5050’s are different from the 3528 LEDs in that 5050s can combine the three different chips to inside the housing to create millions of color variations.

While the 5050 chip can be used in single color applications, we have found the 5050 LEDs to be better for the RGB and the 3528 SMD LEDs in high density better for single color applications.

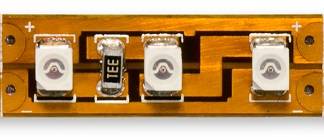

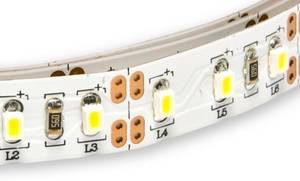

SMD 3528 LED Strip light

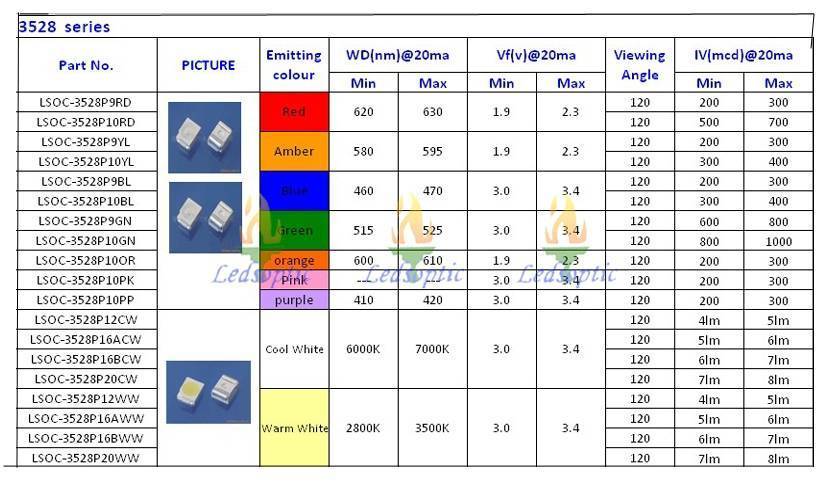

They are called SMD3528 because the dimension of the chip is 3.5mm * 2.8mm. These LED chips (one LED per chip) are bright but not as bright as the 5050 side by side. However, when used in higher quantity can be brighter then a comparible strip of 5050s.

These lights are great for TV backlighting, color splashing walls, accent lighting for crown molding and pictures, under tables and cabinets, bars, etc.

3528 LEDs can be most cost effective, but will not be as bright when compared individually to a 5050 chip, but when there are 600 of them on a reel, they can be brighter than a 5050 strip.

Buying Tip: When comparing LED strip lighting between companies, if both competing strips are using the same chips, look at how many LED are on the strip and look for lumen output to determine brightness.

Pay attention to how many LEDs there are per foot or meter. When searching for a bright LED strip light, make sure you compare apples to apples, as not all LED strips are made in the same way.

Watch: YouTube Video showing how our 3528 LED strip lights come with 600 LEDs per reel Instead of 300

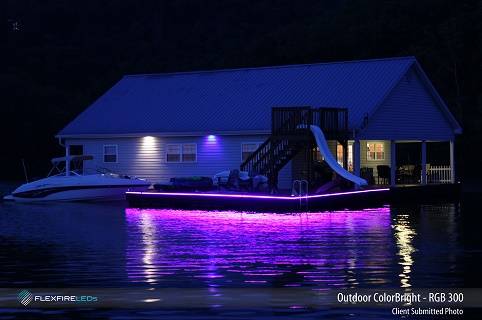

3528 LEDs in various lighting projects

Other sizes: 3020 LED chips and 3014 LEDs in high brightness LED strip lights

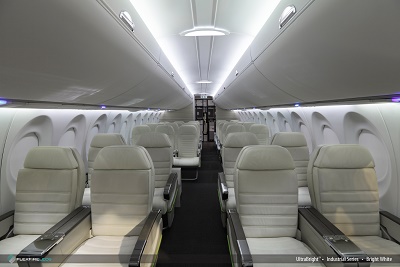

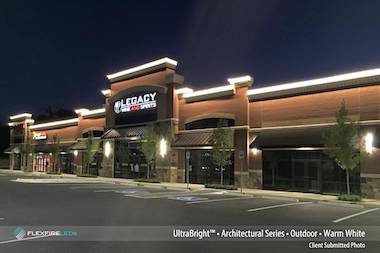

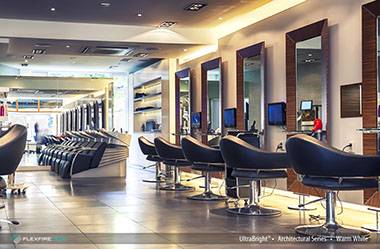

The UltraBright Series are of the Brightest LED strips in the world!

Though 5050 and 3528 SMD LEDs were the most popular on the market for strip lights, the LED market has changed rapidly over the past few years.

Today, there are many LED chips available that are brighter and also more efficient. The 3020 SMD LED chips in our High CRI UltraBright Series and 3014 SMD LED chips in our Architectural Ultra Bright and Design Series Ultra Bright LED strip lights are smaller and more efficient than their predecessors. Because the LED sizes are much smaller, we were able to fit many more of them onto the strip lights, thus creating blindingly bright LED strips. Our Industrial LED strip lights use a new advanced 2835 chip.


Industrial LED strip lights – 2835 LED chips	Architectural LED strip Lights – 3014 LED chips

Architectural LED strip Lights – 3014 LED chips	ColorBright LED Strip Lights – 3528 LED chips

Цвет светодиодной ленты

Светодиодные ленты бывают как монохромными, то есть одноцветными, так и полноцветными.

Одноцветные ленты выпускают в следующих стандартных цветах: красные, зеленые, синие и желтые, а также два типа белого цвета – белый холодный и белый тёплый.

Полноцветная или RGB лента изменяет свой оттенок с использованием пульта и контроллера. Лента состоит из RGB светодиодов, которые состоят из трех кристаллов – красного, зеленого и синего. Смешение этих трех цветов позволяет получить множество оттенков.

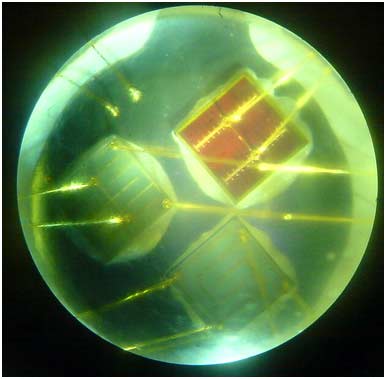

Рис. 10. RGB светодиод из трех кристаллов под микроскопом

Какой цветности светодиодную ленту использовать для
подсветки мебели?

Для подсветки мебели лучше использовать многоцветную RGB ленту, потому что одноцветная светодиодная лента со временем может надоесть и у нее ограниченные варианты дизайнерского применения.

RGB – Red/Green/Blue – полноцветное исполнение
W – Cool white – холодный белый
WW – Warm white – теплый белый
R – Red – красный
G – Green – зеленый
B – Blue – синий
Y – Yellow – желтый.

Подведем итог, какая нужна нам светодиодная лента для подсветки мебели

1. SMD 3528 с плотностью 60 светодиодов на метр, с напряжением питания 12V, цвет свечения W, WW, R, G, И или Y и классом защиты IP 33

2. SMD 5050 с плотностью 30 светодиодов на метр, с напряжением питания 12V, цвет свечения RGB (полноцветное свечение) и классом защиты IP 33.

Второй вариант для нас будет более интересен, потому что этот тип ленты имеет варианты полноцветных светодиодных лент, в отличие от первого типа ленты.

Читайте далее:

Обзор
светильников и решений по подсветке шкафа купе и
гардеробной
Как сделать подсветку шкафа купе с помощью галогенных светильников самостоятельно?
Не знаете, как подобрать сечение провода для подсветки светодиодной лентой, решение есть!
Какие есть выключатели и диммеры для подсветки мебели и шкафов купе
Не разбираетесь в маркировке светодиодных лент, мы всё расскажем
Не клейте светодиодную ленту на детали мебели, а используйте специальный алюминиевый профиль
Как рассчитать необходимую мощность блока питания для светодиодной ленты?
Что нужно знать о контроллерах при подсветке мебели светодиодной лентой?
Нюансы подключения одноцветной и RGB светодиодных лент к блоку питания
С помощью чего соединяют светодиодные ленты и провода в мебельной подсветке?
Из каких элементов можно собрать умную подсветку шкафа купе
Сценарии освещения интерьера
Разбираемся в “темных” сторонах технического света
Какие бывают виды светильников
Как выбрать потолочную люстру
Выбираем светильники согласно собственному сценарию освещения
Как рассчитать необходимое количество лампочек?
Как выбрать лампочку?

Влагозащищенность светодиодной ленты

Класс защиты любого электрооборудования обозначается двумя буквами IP (International Protection).

В каждой IP-маркировке, кроме букв, имеются еще и две цифры, первая из которых обозначает степень защиты от проникновения пыли или твердых частиц, а вторая – защиту от влаги.

Открытые светодиодные ленты – IP 33.
Закрытые светодиодные ленты со степенью влагозащиты от IP 65 до IP 68. В маркировке таких лент добавляют букву W, что означает Waterproof – герметичные ленты.

Светодиодная лента IP 33 покрыта с лицевой стороны только прозрачным лаком и только для диэлектрической защиты.

Лента IP 65 залита прозрачной эпоксидной смолой, а светодиодная лента IP 68 имеет двойную защиту. Двойная защита заключена в том, что лента помещена в прямоугольную ПВХ трубку и залита прозрачной эпоксидной смолой.

Какой степени влагозащищенности светодиодную ленту
использовать для подсветки мебели?

Для подсветки мебели используют светодиодную ленту с маркировкой
IP 33. Покупать другую ленту нет смысла, если разве ваш шкаф купе не эксплуатируется на улице, что маловероятно.

So, What does all this mean?

Should I choose 5050, 3528, 3020, 3014, or some other size I have never heard about?

The size of the chip and how many chips you will need depend upon the use for which the LED strips are going to be used. We can help you design your project and select the strip and chip needed, for free!

We recommend doing an overview of your project and asking some main questions.

Start by deciding what you want/need the lighting for.

1. View our Buying Guide
2. What is the project? Do you want accent lighting, principal task lighting, color changing, lighting a display case, outdoor, etc?
3. Dimmable or non dimmable capability?
4. Which color do you want?
5. Do you require very high CRI?
6. What brightness is needed?
7. Do you need it waterproofed?

When purchasing LEDs, please pay attention and compare the following:

1. Look how many LEDs are on the reel or per foot and the total lumen (brightness) of the LED strip light
2. Pay attention to the CRI (Color Rendering Index) – Our CRIs range between 80 – 95.
3. How many watts does the strip use?
4. Are the UL or ETL safety listed?
5. Are they dimmable?
6. How many ounces of copper do they use in their PCB to dissipate the heat? (we use 2-4oz)
7. What type of LED chips are used?
8. How are the LEDs binned? (will you get the same color every time you order?) *Please be hesitant to purchase if the supplier does not offer this information, as these are important specifications to know when purchasing a quality product.

Как правильно расшифровать маркировку

SMD светодиоды отличаются специфической системой маркировки, отражающей основные характеристики, в целом, предоставляющей краткую информацию об изделиях. Маркировка показывает отличия по ряду параметров:

Числовой код указывает на размер чипа, его длину и ширину светодиода. Например, код 5050 означает квадратный корпус размера 5,0 x 5,0 мм. Данная маркировка помогает определить величину диода, предполагаемую мощность.
Буквенный код отражает информацию о цвете. Например, GREEN – зеленый, RED – красный, UV – ультрафиолетовый и др.
Число за буквенным кодом означает интенсивность свечения, CRI для белых светодиодов. Индекс цветопередачи отражен в диапазоне от 0 до 100. Чем больше число, тем ярче световой поток.
Дополнительные цифры, буквы отражают дату производства, марку и другую информацию об изделии.

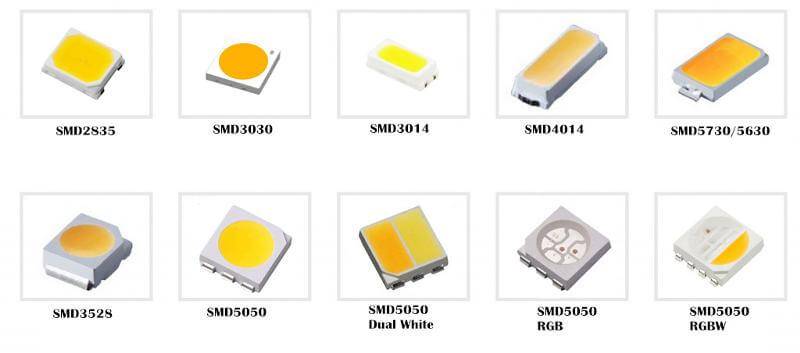

Как определить светодиод по внешнему виду

Размер изделия помогает определить вид светодиода и характеристики. Измерить корпус в длину и ширину можно обычной линейкой или лучше штангенциркулем. Полученные данные нужно найти в справочнике, где отражены параметры и есть описания LED-источников.

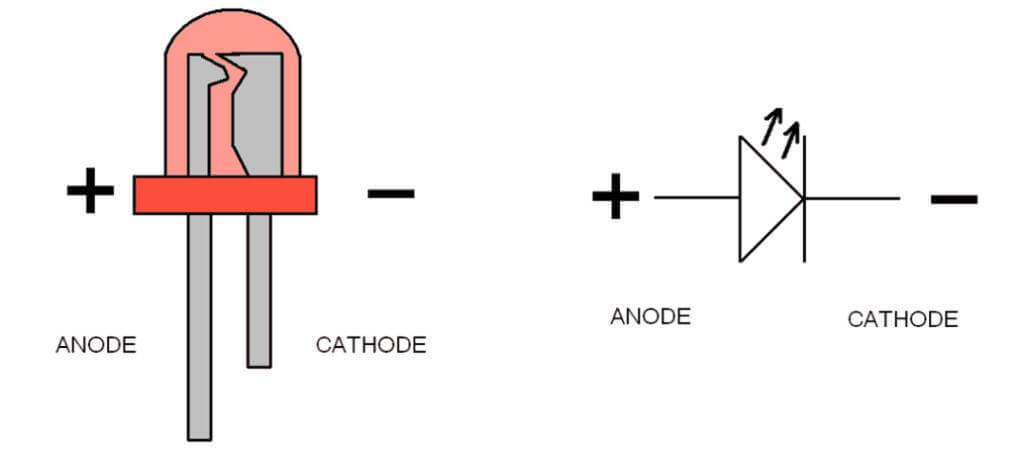

Как определить полярность

Конструктивная особенность нового светодиода – в разных по длине ножках. Более длинная ножка – анод (плюс), более короткая ножка – катод (минус).

В корпус SMD не заглянешь, но производители позаботились – оставили специальную метку, изображение скошенного угла, обозначающее расположение катода (минус). На противоположной стороне – анод (плюс). На тыльной стороне площадка теплоотвода смещена в сторону анода.

Дополнительным указателем полярности являются выступы букв П и Т, вершина треугольника, направление которых указывает на катод.

Параметры питания светодиодов

У светодиодов, кроме номинального тока существует ещё один важный параметр – прямое падение напряжения. Роль этого параметра также существенна, именно поэтому его указывают в первом ряду технических параметров полупроводникового прибора.

Чтобы через p-n переход начал протекать ток, к нему нужно приложить какое-то минимальное прямое напряжение Uмин.пр.. Значение минимального прямого напряжения указывается в документации светодиода и отражается на графике вольт — амперных характеристик (ВАХ).

На зеленом участке ВАХ светодиода видно, что только при достижении Uмин.пр. начинает протекать ток Iпр. Дальнейший незначительный рост Uпр приводит к резкому росту Iпр. Именно поэтому даже небольшие перепады напряжения свыше Uмакс..пр. губительны для кристалла светодиода. В момент превышения Uмакс.пр. ток достигает своего пика и происходит разрушение кристалла. Для каждого типа светодиодов существует номинальный ток и соответствующее ему напряжение (паспортные данные), при которых прибор должен отработать заявленный срок службы.

Общее устройство и принцип работы SMD светодиодов

Этот вид светодиодов – плата, на поверхности которой закреплен кристалл, выращенный при помощи технологии металлоорганической эпитаксии. Самый важный этап производства – создание контактов и их покрытие пленками из металла.

Каждый диод монтируется в корпус, оснащается выводами, покрывается составом, отводящим или излучающим свет. Белые светодиоды покрываются люминофором. На кристалл устанавливается купол, фокусирующий свет. Тепло отводится через подложку, если диод мощный, устанавливается радиатор. Электрический ток превращается в свет в p-n- переходе (так же, как в любом другом диоде).

Основное преимущество СМД конструкции – максимальное приближение кристалла к подложке, отводящей тепло. На одну плату монтируется один или несколько светодиодов. Если в одном осветительном приборе их большое количество, свет достаточно мощный без установки дополнительных оптических систем. Достаточно обыкновенного стекла, потери из-за которого не превышают 8%.

Корпуса SMD отличаются по форме и размерам, они напрямую соединяются с монтажной платой при помощи контактной площадки.

Калькулятор для расчета параметров токоограничивающего резистора для LED

При самостоятельном изготовлении светодиодных источников света и светильников необходимо рассчитать номинал и мощность токоограничивающего резистора. Для упрощения этой задачи представляю в помощь специальный онлайн калькулятор, с помощью которого Вы сможете рассчитать сопротивление и мощность требуемого резистора в зависимости от типа светодиода, их количества и напряжения источника питания. Параметр «Напряжение падения на одном LED» берется наибольшее значение из последней колонки таблицы, «Максимально допустимый ток через LED» из предпоследней колонки.

Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора
Напряжение источника питания U, В:
Напряжение падения на одном LED, В:
Кол-во последовательно включенных LED, шт:
Максимально допустимый ток через LED, мА:

Если в наличии нет резистора нужной мощности, то его можно заменить несколькими резисторами одинакового номинала меньшей мощности, включив их последовательно или параллельно. При этом мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов. Величина резисторов при последовательном включении уменьшится и будет равна расчетной величине, деленной на количество резисторов. При параллельном включении нужно брать резисторы, номиналом, равным требуемому умноженному на количество резисторов.

Например, в результате расчета необходим резистор мощностью 1 ватт и номиналом 200 Ом. Этот резистор можно заменить четырьмя включенными последовательно резисторами мощностью 0,25 ватт номиналом по 50 Ом. При этом если светодиодов, например, пять, то впаять резисторы можно по одному между диодами.

Подключать непосредственно к источнику питания, батарейке или аккумулятору один или несколько соединенных последовательно светодиодов без токоограничивающего резистора недопустимо, так как это приведет к выходу их из строя.

При питании светодиодов от аккумулятора (батарейки), необходимо учесть, что во время работы светодиодов происходит, в зависимости от степени разряда и емкости аккумулятора, снижение напряжения на его выводах до 20%. Если напряжение холостого хода аккумулятора будет близко к напряжению падения на светодиоде, то он будет светить с пониженной яркостью.

Характеристики светодиодной ленты 3528 60 LED

В технических характеристиках светодиодной ленты SMD 3528 указывается количество диодов на один метр. Их может быть 30, 60, 72, а также 120.
Если указано, что установлено 300 диодов, то имеется в виду длина ленты 5 метров. Нужно разделить на 5, таким образом получая 60 штук на один метр.
Она предназначена как для наружного (уличного), так и для применения в помещениях и зданиях. Благодаря хорошему стандарту защиты IP 54 её также можно использовать в помещениях с повышенным уровнем влажности. Управлять светом можно при помощи RGB-контроллера.
Световой поток на один метр составляет от 270 до 450 лм. Это эквивалентно обычной лампочке мощностью 30 Вт.
Потребляемая мощность 4.8 Вт на метр.
Рабочее напряжение составляет 12 В. SMD 3528 практически не нагревается, следовательно, её можно клеить без профиля из алюминия. Нередко недобросовестные производители с целью усилить яркость диодов ставят резисторы меньшего сопротивления, ограничивающие ток. Итого, свет получается ярче, однако срок службы значительно сокращается.
Лента может резаться каждые 5 сантиметров. В них находится по 3 светодиода.
В RGB-ленте в одном модуле из трёх диодов светиться может либо один, либо два. Остальные ждут своего свечения. При создании жёлтого цвета загораться будут сразу два компонента – зеленый и красный. Третий же диод останется в нерабочем состоянии. Из-за малой мощности и небольшого количества светодиодов провалы и разбежка световых пятен неизбежны. Полоса подсветки может оказаться не сплошной. Во избежание этого рекомендуется использовать рассеиватели света.
Однако SMD 3528 LED – самая экономичная из светодиодных лент за счёт своего низкого потребления энергии. Для подсветки потолка с общей длиной примерно 20 метров необходимо будет наличие блока питания с мощностью в 100 Вт. Лента также хорошо подойдёт для подсветки сценических костюмов. Небольшие куски ленты можно спокойно питать от батареек.

Виды SMD светодиодов и их особенности

Разновидности SMD светодиодов, виды исполнения отражают различные классификации.

Одно-, двух-, трехкристальные SMD светодиоды

Модели небольшой мощности включают один монохромный кристалл, потребляют ток до 20 мА. Кристалл закрывает плоская или сферическая линза. В зависимости от модификации при небольших габаритах может быть достойная интенсивность свечения. При использовании более мощных светодиодов в конструкции требуется ток 50 мА – 1 А, эффективный теплоотвод.

Два кристалла могут распределять мощность между собой и не вызывать сильного нагрева. Приборы с двухкристальными светодиодами служат дольше.

Многокристальные конструкции обеспечивают необходимую яркость светового потока, цветопередачу. Производитель устанавливает рабочее напряжение, которое отличается у разных моделей.

Цвет свечения

Выпускаемые виды светодиодов различаются цветообразованием:

одноцветные – диоды излучают один базовый цвет на основе свечения однокристального чипа. Популярные модели с красным, желтым, белым свечением;
мультицветные – конструкции созданы на основе трех кристаллов со свечением красного, зеленого, синего цвета. Чипы размещены в одном корпусе. Многоцветные называют RGB, используют для динамически изменяющейся подсветки в результате объединения в единый световой пучок. На смешении базовых цветов формируются новые. Цвет и яркость регулирует RGB-контроллер.

Типоразмер

Типоразмеры SMD-диодов включают линейные размеры, кодировка которых выражена четырехзначным числом.

К популярным относят модули SMD типоразмеров 3528, 5050, 3020, 5630, 5730, 3014. Производители выпускают также SMD-светодиоды 3030, 7020, 8520 типоразмеров, но они используются реже. В продаже появляются новые модификации, параметры которых существенно различаются.

Достоинства и недостатки светодиодов

Светодиоды разных модификаций относят к одним из самых распространенных видов освещения. Преимущества устройств проявляются в следующем:

выводные LED – минимальная цена, простота конструкции;
SMD создают широкий световой поток, надежны, просты в ремонте, замене элементов, отличаются виброустойчивостью, а также невысокой стоимостью;
COB характеризует длительный срок применения (50 тысяч часов), высокий CRI, равномерность свечения. Модели просты в установке и использовании, подходят для внутреннего освещения.

Недостатков значительно меньше:

выводные модели отличает малая яркость;
отдельные COB-диоды не подлежат ремонту;
высокая стоимость COB-матрицы, поскольку для радиатора COB LED необходимо больше материала.

Говорят, что, если бы LED не создали светотехники, их придумали бы дизайнеры, поскольку диоды отличает возможность игры со спектрами, создание световых акцентов, цветодинамика. Кроме того, они надежно функционируют в широком диапазоне температур и не требуют частой замены.

Характеристики и основные отличия светодиодов SMD 5630, SMD 5730 и SMD 5050

Я прочитал огромное количество литературы по данным светодиодам. Как они себя ведут, сколько света можно получить и т.д. и т.п. Сконструировали не один десяток модификаций прожекторов на данных чипах и осталось двоякое впечатление от них…

Не скажу, что диоды плохие. Но процесс монтажа сводит на «нет» все достоинства чипов. Как я уже говорил ранее — я сконструировал много LED источников света и на SMD, и на COB, и на 5мм диодах… Каждый тип диодов имеет свои плюсы и минусы.Не надо быть «семи пядей во лбу», чтобы сравнивать абсолютно разные типы между собой — это занятие наблагодарное. Поэтому этим заниматься и не буду. Приведу ( на основе своих испытаний ) ряд данных, в результате чего можно будет легко и быстро сделать для себя выводы.

Отличия и сравнение LED SMD 3528, 2835, 5050

Светодиод 2835 был выпущен позже, чем 3528 и 5050, поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.

Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод. В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.

У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.

Отличие LED 2835 от 5050. Светодиод типа SMD – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности. Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.

Чтобы лучше понимать, как светоизлучающие диоды отличаются между собой, посмотрите фото, и сразу все станет понятно. На фото, в сравнении, изображены характеристики.

Для закрепления полученной информации и лучшего понимания, рекомендуем посмотреть видео, автор которого проводит сравнительную оценку выше рассмотренных светодиодов.
