Чем отличаются SATA 2 от SATA 3

SATA Revision1.x (до 1,5Гбит/с)

Изначально в стандарте SATA предусматривалась работа шины на частоте 1,5ГГц, обеспечивающая пропускную способность примерно в 1,2Гбит/с (или 150 МБ/с). Двадцатипроцентная потеря производительности связана с использованием кодирования 8B/10B, при котором на 8 бит полезной информации используются два служебных бита. У SATA/150 пропускная способность лишь незначительно выше, чем пропускная способность шины UltraATA (UDMA/133). Основным преимуществом SATA в сравнении c PATA считается использование последовательной, а не параллельной шины. И хотя последовательный способ трансфера принципиально медленнее, чем параллельный, в нашем случае это вполне компенсируется возможностью функционирования на более высоких частотах из-за избежания осуществления синхронизации каналов, а также большей помехоустойчивости кабеля. Этот эффект достигается благодаря применению принципиально отличного способа трансфера данных.

Различия SATA-2 и SATA-3

По своей конструкции SATA3 выход не отличается от SATA2, т.е. для работы можно использовать любые SATA-шлейфы (однако, если ваш жесткий диск и материнская плата имеют поддержку 3-й версии, то нужно использовать шлейф также 3-й версии, дабы скорость обмена данными была на высоком уровне).
Разница между 2-й и 3-й «САТА» заключается в пропускной способности, SATA2 имеет предел обмена информацией в 3 Гб в секунду, а SATA3 – 6 Гб в секунду. Если говорить о разнице в производительности между двумя интерфейсами, то она, как ни странно, небольшая, хотя, казалось бы, что новее, то и лучше. Да это так, но не совсем.
Жесткие диски, которыми мы пользуемся, имеют механическую основу, т.е. специальный механизм раскручивает диски винчестера, а специальная считывающая головка «манипулирует» информацией, которая хранится на этих дисках. Такая конструкция накладывает определенные ограничения на пропускную способность. Выходит, что хоть стандарт и новый, он не дает ощутимого преимущества.
Не будем вдаваться в технические подробности, но тесты не показывают большого роста скорости обмена данными. Жесткие диски с поддержкой SATA3 можно назвать «данью прогрессу», но какой-то революции в них нет, просто производители винчестеров тоже идут в ногу со временем.

Дело меняется, когда речь заходит о новых SSD-накопителях (совершенно другая технология хранения данных, основанная на флеш-чипах). Здесь высокая скорость даст о себе знать, SATA3 как нельзя лучше показывает себя при работе именно с SSD накопителями. При подключении к интерфейсу 2-й версии скорость также будет высокой (выше, чем у обычного жесткого диска, подключенного к SATA3), но чтобы ощутить весь потенциал быстрых флеш-накопителей следует работать именно с новейшим интерфейсом. Также помимо скорости, можно выделить и усовершенствованную систему управления питанием у SATA3, однако данная особенность будет незаметна рядовому пользователю.

Вывод

Давайте подведем итоги и выясним основные отличия между новым и «старым» стандартом. SATA3 обеспечивает скорость обмена данных в пределах до 6 Гб в секунду, однако пользователи обычных жестких дисков не почувствуют большой разницы между 2-й и 3-й версией подключения, лучше всего «САТА3» показывает себя при работе с SSD накопителями (которые весьма дорогостоящие).

Все чаще поступают вопросы от читателей блога относительно появления SATA III (6 Гб/с) и необходимости его использования. Для специалистов, работающих в IT, эта тема хорошо знакома, и данная статья не будет представлять для них особого интереса. А тем, кто только начинает или продолжает знакомиться с компьютером, я расскажу, в чем особенность нового стандарта и чем он отличается от предыдущих версий.

С точки зрения конструкции самого разъема – никаких существенных изменений нет. Вы можете подключить как устройство SATA-3 к порту SATA-2, так и наоборот, подключить SATA-2 к порту SATA-3. В первом случае более скоростное устройство поймет, что его подключили к медленному порту, и будет работать в режиме совместимости на меньших скоростях. Во втором случае порт будет обеспечивать значительно больший запас пропускной способности, чем требуется накопителю, который все равно будет работать в полную силу.

Кроме того, покупая материнскую плату или компьютер с SATA-3, обладая только устройствами SATA-2, вы делаете большой задел на будущее. Со временем производители полносью перейдут на третью версию, и тогда покупка себя оправдает. Переход уже начался, современные жесткие диски выпускаются именно с SATA-3, а если речь идет об SSD, то они выпускаются только с SATA-3 (экзотические интерфейсы вроде HSDL в расчет не берем), так как предыдущие версии не способны держать столь высокие скорости.

Теперь я кратко пройдусь по всем трем версиям SATA.

Самая первая версия SATA, которая обеспечивала скорость передачи данных в 150 Мбайт/с. Широко применявшийся ранее IDE в последней, самой скоростной версии обеспечивал всего 133 Мбайт/с. Кроме того, применение последовательного интерфейса позвоило избежать возни с джамперам, которые еще иногда приходят в кошмарах бывалым компьютерщикам. Теперь достаточно подключить жесткий диск к материнской плате, и он будет распознан, после чего заработает в штатном режиме.

SATA порт

На материнской плате компьютера может быть несколько разъемов SATA. Обычно они обозначаются номерами – SATA 1, SATA 2, SATA 3 и т. д. Каждый разъем поддерживает определенный режим передачи данных. Наиболее распространены SATA 2 и SATA 3, которые поддерживают скорость передачи данных до 300 Мб/с и 600 Мб/с соответственно.

Однако, важно знать, что скорость передачи данных зависит не только от разъема SATA, но и от самого жесткого диска. Например, если в компьютере установлен жесткий диск SATA 2, то скорость передачи данных не будет превышать 300 Мб/с, даже если разъем SATA 3 поддерживает более высокую скорость

Чтобы узнать, какой тип SATA используется на материнской плате компьютера, можно обратить внимание на сам разъем. Разъем SATA 1 выглядит как прямоугольный с разноцветным флажком, а разъемы SATA 2 и SATA 3 имеют прямоугольную форму с металлическим флажком на одном из краев

Также можно проверить тип SATA через BIOS компьютера. Для этого необходимо при загрузке компьютера нажать определенную клавишу (обычно это F2 или Delete), чтобы попасть в настройки BIOS. В разделе с информацией о жестком диске можно увидеть, какой тип SATA используется.

Если речь идет о ноутбуке, то обычно способ определить тип SATA отличается. Чаще всего в ноутбуках используется разъем SATA 3. Однако, чтобы быть уверенным, можно обратиться к документации на ноутбук или провести поиск по модели устройства на сайте производителя.

Тип SATA	Скорость передачи данных (Мб/с)
SATA 1	150
SATA 2	300
SATA 3	600

Что общего у SATA 1.0 и SATA 2.0

Общего у них гораздо больше, чем разного и в этом случае много спорных вопросов и предложений по поводу плюсов и минусов.

Система кодирования SATA 1.0 и SATA 2.0: 8b / 10b. Хотя система кодирования одинакова, SATA 1.0 теряет 20% производительности
. Физически интерфейсы одинаковые, что позволяет осуществлять подключение различных разъемов и коннекторов SATA. Они совместимы при подключении. SATA 2.0 совместим с SATA 1.0, но при таком подключении, теряется скорость передачи информации через скоростные ограничения порта.

В современных персональных компьютерах использование интерфейса SATA 3 является общепринятым стандартом. Высокая скорость работы (до 600 мегабайт в секунду), низкое энергопотребление и удобная модель управления питанием инспирировали разработчиков материнских плат сделать выбор в пользу данного интерфейса. При этом прогресс не стоит на месте, и на смену общепринятому SATA 3 идут ещё более быстрые спецификации, обещая существенные улучшения в скорости приёма и передачи данных. В этом материале я подробно расскажу, что такое SATA, поясню, в чем разница между SATA 2 и SATA 3, и что приходит на замену популярному SATA 3.

Данный термин SATA, является сокращением от словосочетания «Serial ATA
» и обозначает последовательный интерфейс обмена данными с каким-либо накопителем информации.

Если читатель не знаком с аббревиатурой «ATA», то она является производной от сокращения слов «Advanced Technology Attachment» (в переводе «соединение по передовой технологии»
).

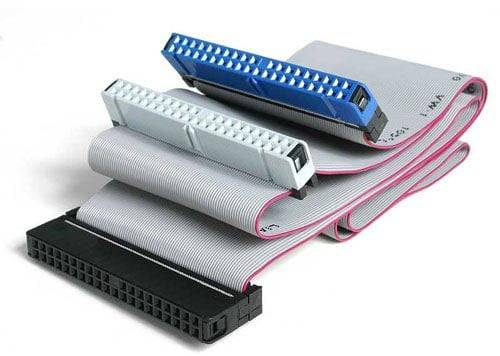

SATA является следующей ступенью развития всем нам знакомого (и уже устаревшего) параллельного интерфейса IDE, который ныне известен под именем «PATA» (Parallel ATA). Далее в статье, я расскажу разницу SATA два от SATA три.

Основное преимущество SATA перед PATA
состоит в использовании последовательной шины по сравнению с параллельной, что позволило существенно поднять пропускную способность интерфейса. Этому поспособствовало использование более высоких частот и хорошая помехоустойчивость применяющегося в подключении кабеля.

Для своей работы САТА использует 7-контактный разъём для обмена данными и 15-контактный для питания.

При этом шлейфы САТА имеют меньшую площадь по сравнению со шлейфами ПАТА, оказывают меньшую сопротивляемость воздуху, устойчивы к многократным подключениям, компактны и удобны в работе. В их реализации было решено отказаться от практики подключений двух устройств на один шлейф (известная практика IDE), что позволило избавиться от различных задержек, связанных с невозможностью одновременной работы подключенных устройств.

К достоинствам SATA также можно отнести то, что данный интерфейс производит значительно меньше тепла, нежели IDE.

Обычно интерфейс САТА используется для подключения к компьютеру жёстких дисков (HDD), твердотельных накопителей (SDD), а также устройства чтения компакт дисков (СД, ДВД и др.).

“Смотрим на Сызрань, сняв розовые очки!”

Вся правда о sata2 и sata3 (интерфейс, шлейфы, ssd, hdd).

И так у нас имеется для теста:SSD OCZ 2.5″ ARC100 120Gb Sata-3HDD WD 3.5″ Black 2Tb Sata-3 – 2шт.

Материнская плата с поддержкой Sata-2 и Sata-3, GigaByte GA-B75M-D3H.

Тест режимов работы, их у нас 3: ACHI, IDE, Raid. В данном тесте, все устройства подключены в интерфейс Sata-3.Первым тестируем SSD.Как видим в данном тесте режим работы IDE, дает значительную просадку в скорости на современных твердотельных носителях. Поэтому любители работать на Win XP, всех прелестей быстродействия не ощутят.

Следующим тестируем HDD. В данном тесте в режиме RAID, тестируются 2 HDD объединенных в 0-й массив.В данном случае все проще, дисковые жесткие диски не дают такой скорости, чтобы почувствовать разницу, как например у SSD

Но при этом обратите внимание на прирост скорости в режиме RAID-0, прирост скорости у нас практически в 2 раза

Тестируем порты и шлейфы SATA-2 и SATA-3. [ Шлейфы sata2/sata3 ] К примеру вот вам шлейф sata-3и шлейф sata-2.ACHI_SSD порт SATA-2 со шлейфами Sata-2 и Sata-3.ACHI_SSD порт SATA-3 со шлейфами Sata-2 и Sata-3.Как вы можете увидеть по тестам, разницы в использовании шлейфов SATA-2 или SATA-3 нет практически никакой.Даже при подключении в порт Sata-3, устройства через шлейф Sata-2 мы не теряем в скорости.Разница между интерфейсами на материнской плате весьма ощутима. При подключении современного SSD (с интерфейсом Sata-3) через интерфейс Sata-2, вы теряете в производительности порядка 35-40%.

Тестируем только порты.IDE_HDD порт SATA-2 со шлейфами Sata-2 и Sata-3.IDE_HDD порт SATA-3 со шлейфами Sata-2 и Sata-3.

В тесте с HDD, я со шлейфами дальше заморачиваться не стал, так как разницы нет практически никакой.ACHI_HDD порт Sata-2 и Sata-3.RAID_HDD порт Sata-2 и Sata-3.Как видите, на дисковых накопителях мы не можем ощутить разницу в интерфейсах, так как их производительность не позволяет на полную и загрузить даже интерфейс Sata-2.

В итоге, я сам был немного расстроен, так как какие-то мифические слухи о разнице между шлейфами Sata2 и Sata-3 были развеяны.А вот в разнице быстродействия самих интерфейсов Sata2 и Sata-3, я теперь убедился. При покупке в ваш компьютер SDD, советовал бы однозначно подключать его в порт Sata-3, а если количество их на материнской плате ограничено, спокойно выдергивайте из них обычные HDD, так как они просто их бестолково занимают и никакого быстродействия именно в их работе через эти порты вы не увидите.

Современные технологии неустанно развиваются, поэтому у многих людей возникают вполне логичные вопросы о том, будут ли старые интерфейсы работать с новыми и наоборот. В данной статье мы подробно расскажем о совместимости SATA 2 и SATA 3. Статья рекомендуется для начинающих пользователей.

Чем отличается sata 2 от sata 3

Мысли о развитии компьютерной индустрииОбзоры и статьи о новых технологиях, железе и программах

Топ-8 статей

В чем отличие SATA-2 от SATA-3 с точки зрения рядового пользователя
Сравнение Fat32, NTFS, exFAT на флешках и внешних жестких дисках
Как правильно разбить жесткий диск на разделы
Какие бывают разъемы и штекеры USB
Виды жестких дисков
Как подключить жесткий диск к компьютеру
Что делать, если не хватает питания USB
Использование современного SSD на компьютере с портом SATA 2

Получайте анонсы новых статей прямо на почту

Теперь я кратко пройдусь по всем трем версиям SATA.

SATA

SATA-2 (SATA II)

Предполагая, что со временем скорости в полторы сотни мегабайт в секунду может не хватить, специалисты разработали и внедрили вторую версию стандарта. На этот раз была достигнута скорость в 300 Мбайт/с. Надо сказать, что специалисты оказались правы в своих рассуждениях. Очень скоро оказалось, что ресурсы первой ревизии были исчерпаны. Современные передовые жесткие диски читают со скоростью около 150-160 Мбайт/с. А недавний гигант емкостью 4 Тбайт от компании Seagate смог выжать более 180 Мбайт/с, отправляя первую версию SATA на пенсию.

SATA-3

Если для жестких дисков возможностей второй версии оказалось более чем достаточно, то с выходом на арену стремительных SSD стало понятно, что требуется нечто более быстрое для передачи данных с носителей. Именно применение SATA-3 позволяет полностью раскрыть потенциал SSD. Современные твердотельники показывают скорость чтения, равную 540-560 Мбайт/с. Пропускная способность SATA-3 – примерно 600 Мбайт/с. Если попробовать такой диск на второй версии SATA, то скорость этого же диска упадет примерно до 270-280 Мбайт/с. То есть более чем в два раза. На классических жестких дисках разница между второй и третьей ревизиями несущественна.

Производители добавляют поддержку последней версии исключительно из совместимости с будущими материнскими платами. Таким образом, каждая следующая версия SATA в два раза быстрее предыдущей. В этом и кроется главное отличие между ними. При этом можно не бояться конфликтов оборудования. Диск, подключенный через любую версию SATA, будет работать на любом компьютере.

Различия SATA-2 и SATA-3

По своей конструкции SATA3 выход не отличается от SATA2, т.е. для работы можно использовать любые SATA-шлейфы (однако, если ваш жесткий диск и материнская плата имеют поддержку 3-й версии, то нужно использовать шлейф также 3-й версии, дабы скорость обмена данными была на высоком уровне).
Разница между 2-й и 3-й «САТА» заключается в пропускной способности, SATA2 имеет предел обмена информацией в 3 Гб в секунду, а SATA3 – 6 Гб в секунду. Если говорить о разнице в производительности между двумя интерфейсами, то она, как ни странно, небольшая, хотя, казалось бы, что новее, то и лучше. Да это так, но не совсем.
Жесткие диски, которыми мы пользуемся, имеют механическую основу, т.е. специальный механизм раскручивает диски винчестера, а специальная считывающая головка «манипулирует» информацией, которая хранится на этих дисках. Такая конструкция накладывает определенные ограничения на пропускную способность. Выходит, что хоть стандарт и новый, он не дает ощутимого преимущества.
Не будем вдаваться в технические подробности, но тесты не показывают большого роста скорости обмена данными. Жесткие диски с поддержкой SATA3 можно назвать «данью прогрессу», но какой-то революции в них нет, просто производители винчестеров тоже идут в ногу со временем.

Вывод

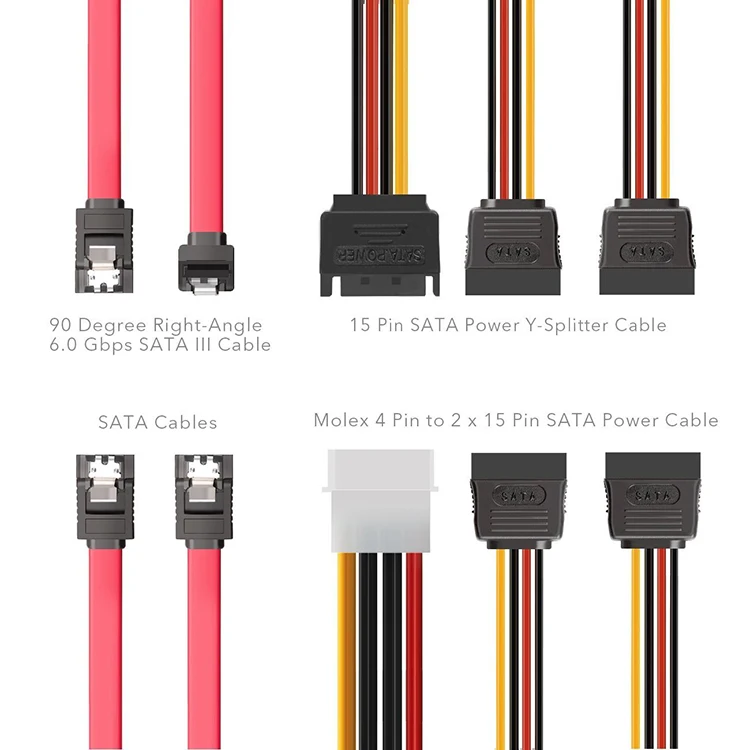

Про отличия интерфейсов SATA II и SATA III мы подробно рассказывали. Все же, часто возникает вопрос – а подойдет ли соединительный шлейф от диска SATA II к диску SATA III и наоборот – будет ли работать диск SATA III на шлейфе SATA II ?

Шнур SATA представляет собой набор проводов в экране и изоляции. Он не содержит дополнительных микросхем, логики и чего-либо еще. Шнуры SATA могут отличаться конструкцией защелок, цветом, жесткостью, – но не скоростью передачи данных. Мифы об этом сродни мифам про чешуйки меди в HI-FI аппаратуре и HDMI – кабелях .

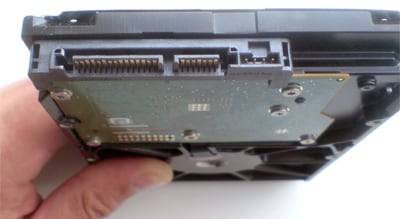

Любой жесткий диск SATA III, будь это SSD или HDD ( в нашем примере – SATA III диск SEAGATE Constellation ES.2 ST33000650NS 3Тб ) может быть без проблем подключен к SATA II. При этом нужно понимать, что диск, рассчитанный на номинальную скорость передачи данных 6 Гбит/c будет аппаратно ограничен интерфейсом 3 Гбит/c на материнской плате.

Знание

Сравнение между SATA 2 и SATA 3

Dec 06, 2018Оставить сообщение

SATA II разработан чип-гигантом Intel Intel и гигантом жестких дисков Seagate. Его главная особенность заключается в том, что внешняя скорость передачи была дополнительно увеличена с SATA 150 МБ / с до 300 МБ / с. Sata3 – это новая версия Serial ATA International (SATA-IO), выпущенная в мае 2009 года, в основном для удвоения скорости передачи данных до 6 Гбит / с при обратной совместимости со старой версией SATA Revision2.6 (также известной как SATA 3Gbps). Интерфейс и линии данных не изменились. Стандарт технологии интерфейса SATA3.0 был предложен корпорацией Intel в первой половине 2007 года. Он был разработан Кнутом Гримсрудом, техническим директором отдела проектирования архитектуры устройств хранения данных корпорации Intel. Кнут Гримсруд сказал, что скорость передачи SATA3.0 достигнет 6 Гбит / с и будет удвоена в зависимости от скорости передачи SATA2.0.

Сравнение скорости между Sata2 и sata3

Основное различие между SATA2 и SATA3 заключается в разной скорости передачи. Последняя скорость передачи SATA3 может достигать 6 Гбит / с, в то время как интерфейс SATA2 имеет скорость передачи 3 Гбит / с. При скорости передачи данных интерфейс жесткого диска SATA2 был не в состоянии удовлетворить потребности SSD и некоторых механических жестких дисков Qualcomm.

Следует отметить, что лучшая скорость чтения для жесткого диска зависит не только от жесткого диска, но и от интерфейса жесткого диска. Другими словами, до тех пор, пока жесткий диск поддерживает интерфейс STA3.0, а жесткий диск этого компьютера, подключенный к материнской плате с поддержкой интерфейса SATA3.0, будет играть наилучшую производительность, поэтому для некоторых старых жестких дисков компьютера максимальная поддержка составляет только SATA2.0, когда этот тип жесткого диска подключен к материнской плате SATA3.0, скорость по-прежнему равна скорости SATA2, поскольку сам жесткий диск является серьезной травмой.

Сравнение внешнего вида sata2 и sata3

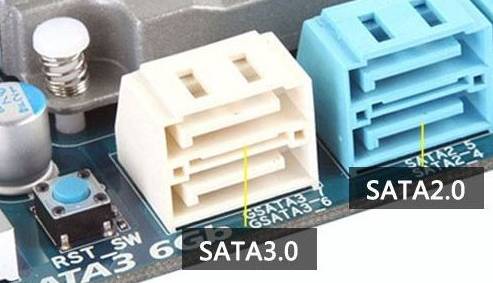

На первый взгляд, интерфейсы SATA3 и SATA2 на материнской плате в основном одинаковы, но на многих материнских платах, чтобы пользователь мог различать интерфейсы жесткого диска sata2 и sata3, часто отмечаются разные цвета. Большинство материнских плат, которые поддерживают интерфейс sata2 STA3.0, имеют черный цвет, а интерфейсы SATA3 – желтый / белый / синий, как показано на следующем рисунке:

Внешний вид интерфейса жесткого диска SATA2 и SATA3 в основном одинаков, но многие бюджетные материнские платы по-прежнему используют гибридный режим с двойным интерфейсом sata2 и sata3, как, например, платформа AMD A75, материнская плата на платформе Intel B75, H81, B85 – гибридный режим с интерфейсом sata2 и sata3 и некоторые материнские платы среднего и высокого класса, такие как A88, H87, Z87 и другие, все являются интерфейсами SATA3.0.

Сравнение нижнего слоя sata2 и sata3

HD Tune – это инструмент для диагностики производительности жесткого диска. Он может определять скорость передачи данных на жестком диске, скорость пакетной передачи данных, время доступа к данным, загрузку ЦП, состояние работоспособности, температуру и поверхность сканирующего диска. Кроме того, версия микропрограммы, серийный номер, емкость, размер кэша и текущий режим передачи жесткого диска могут быть детально определены.

В базовом тесте SSD HD Tune мы в основном ссылаемся на среднюю скорость передачи чтения теста. Собственный интерфейс SATA3.0, мостовой интерфейс SATA3.0 и интерфейс SATA2.0 имеют среднюю скорость передачи чтения 359,8 МБ / с, 241,6 МБ / с и 204,3 МБ / с.

Сравнение общей производительности хранилищ SSD между SATA2 и SATA3

Выполните тест запуска PCMark7 и выберите оценку вспомогательного хранилища PCMark7 в качестве объекта оценки. Подраздел вторичного хранилища сосредоточен на тестировании производительности жесткого диска компьютера с диска.

При запуске PCMark SSD-накопитель Flash Di Extreme Speed Series емкостью 240 ГБ используется в качестве ведомого устройства на платформе материнской платы Intel i7-3770k плюс ASUS M5F, 5376 – через собственный интерфейс SATA3.0 и 5161 – через интерфейс SATA3.0. Только 4531 под интерфейсом SATA2.0. Разница составляет более 700 баллов. Это разрыв в производительности между общим хранилищем и работой.

Предыдущая статья

Внедрение TUSB9261 USB 3.0 5 Гбит / с на мост SATA

Следующая статья

Будет ли интерфейс U.2 заменять SATA на основной интерфейс SSD?

Отправить запрос

Should I Switch to SATA 3?

Since SATA 1 or 2 can efficiently perform read and write functions on SATA 3 ports, you can still use them instead of switching to SATA 3. Nonetheless, you’ll be limited to plenty of features available in the third generation.

Likewise, you’ll also miss out on the lock mechanism on SATA 3 connectors if you still prefer using SATA 1 and 2 cables.

Moreover, using SATA 2 or 3 on HDDs is completely fine, as both support the maximum speed supported by most hard drives. However, SSDs usually have a rate of 500 MB/s, and to take complete advantage, we recommend using SATA 3.

Hence, if your motherboard only supports SATA 2, but you’re looking to add SATA 3 ports, you can easily do so using extension cards.

Thus, if you’re planning to upgrade to SATA 3, you can have a look at the final comparison chart below and decide for yourself.

Что такое SATA

Данный термин SATA, является сокращением от словосочетания «Serial ATA» и обозначает последовательный интерфейс обмена данными с каким-либо накопителем информации.

Если читатель не знаком с аббревиатурой «ATA», то она является производной от сокращения слов «Advanced Technology Attachment» (в переводе «соединение по передовой технологии»).

Основное преимущество SATA перед PATA состоит в использовании последовательной шины по сравнению с параллельной, что позволило существенно поднять пропускную способность интерфейса. Этому поспособствовало использование более высоких частот и хорошая помехоустойчивость применяющегося в подключении кабеля.

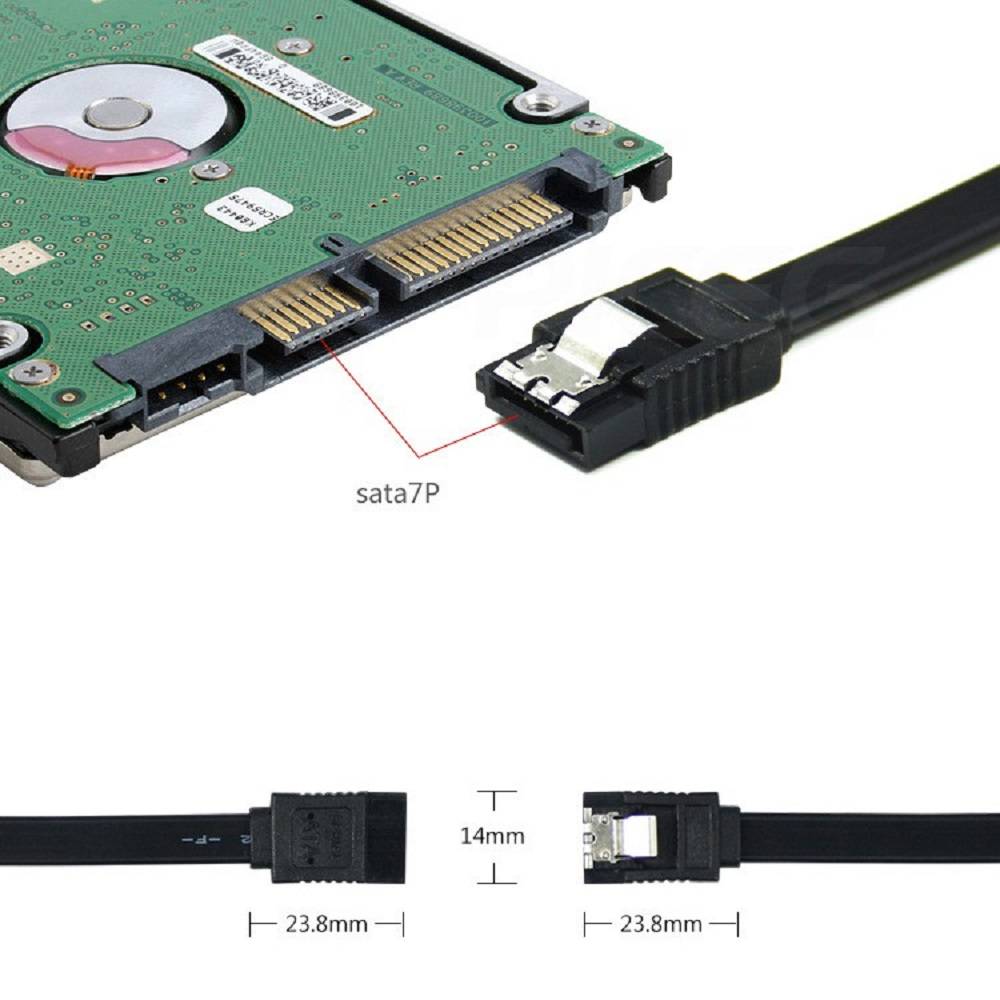

Для своей работы САТА использует 7-контактный разъём для обмена данными и 15-контактный для питания.

Контактный разъём SATA
