Макс Невелов Коммутатор
Коммутатор (английский switch – переключать), свитч — предназначен для соединений компьютеров в сети, в пределах нескольких или одного сегмента. Использует второй уровень модели OSI – L2. Применяет мостовые технологии. Он передает данные только получателю, что повышает безопасность, а также производительность в отличии от того же концентратора.
Принцип работы заключается в хранении таблицы коммутации, в которой содержится список соответствий MAC-адресов узлов к портам коммутатора. При первом включении коммутатора список пуст и он работает в режиме обучения как концентратор. Коммутатор определяет MAC-адрес хоста-отправителя анализируя фреймы (кадры) и заносит данные в таблицу. Впоследствии, при поступлении кадра, предназначенного для хоста, MAC-адрес которого есть в списке, то этот кадр будет передан через соответствующий порт.
Неуправляемый коммутатор
Сетевые устройства, которые “выросли” из своего предшественника – концентратора, которые по настоящий момент называют “Хаб”, и избавившиеся от главного недостатка своего родителя – транслировать “всё от всех” на все свои порты. В предшественника добавили память, которая хранит MAC адреса подключённых устройств, и теперь устройство знает, кто находится на его порту и пакеты адресованные ему, отправляет не всем подряд, а на конкретный порт.
В данных коммутаторах нет web-интерфейса, так как настраивать в них нечего.
Неуправляемый коммутатор применяется повсеместно, где нужно быстро связать в одну логическую сеть множество сетевых устройств. Например, в некой конторе установлен роутер с 5 портами и подключёнными к ним 5 компьютеров. После того как штат расширился, появилось ещё 10 рабочих мест с компьютерами – нам на помощь придёт неуправляемый коммутатор, добавив необходимое количество портов к уже имеющимся. Если потребуется отделить компьютеры бухгалтерии от компьютеров снабжения и руководства, то нам потребуется уже управляемый коммутатор, с помощью которого мы сможем поделить сеть на логические сегменты, которые физически не будут связаны между собой.
Неуправляемые коммутаторы не имеют MAC адреса.
Управляемый коммутатор
Управляемый коммутатор – более сложное устройство, которое может работать как неуправляемый, но при этом имеет ручное управление, расширенный набор функций и поддерживает протоколы сетевого управления по сети благодаря наличию микропроцессора (по сути управляемый свитч – это узкоспециализированный компьютер).
Доступ к настройкам данного типа устройства осуществляется несколькими способами: при помощи протокола Telnet или SSH, WEB-интерфейса или через SNMP; используется графическое меню, текстовое меню или командная строка.
Одно из основных преимуществ управляемого коммутатора – это возможность разделения локальной сети с помощью VLAN. То есть помимо заполнения MAC-таблицы коммутатор добавляет информацию о принадлежности полученного кадра к определенному сегменту сети. Соответственно, как минимум, мы избавляемся от большого количества широковещательного трафика, устанавливаем самостоятельно доступность устройств к определенной подсети и повышаем безопасность. У нас на сети управляемые коммутаторы встречаются практически везде, начиная от домовых коммутаторов доступа, до агрегирующих.
Управляемые коммутаторы имеют MAC и IP адрес только для управления самим коммутатором. MAC адреса для интерфейсов VLAN – это всего лишь функционал управляемого коммутатора.
Коммутаторы работают на уровне L2, т.е. в пространстве физической адресации – MAC адресация. Управляемые коммутаторы умеют работать с VLAN. Есть и особый класс коммутаторов – L3 коммутаторы, которые могут немного из того, что маршрутизаторы.
Коммутаторы уровня L2 используют на уровне доступа (домовые коммутаторы). Коммутаторы L3 используют для агрегации коммутаторов доступа. Подробней о трёхуровневой модели.
Функциональные возможности
Коммутатор и маршрутизатор имеют много общего, но также во многом и отличаются. И определяется это возможностями, выполненным в пределах OSI-моделей. Как пример, свитчи 3 уровня по своим функциям достаточно схожи с роутерами, в то время как модели уровня доступа функционируют как самые простые концентраторы потока. Но все же есть и определенные особенности, характерные для каждого из видов приборов. Вот на них и остановимся более подробно:
Поддержка интерфейсов. Коммутаторы способны взаимодействовать с любыми видами физических интерфейсов сетей Fast и Gigabit Ethernet, чего вполне достаточно поддержания стабильного Ethernet- или АТМ-соединения. Маршрутизаторы работают со всевозможными наборами физических интерфейсов, включая сети Toking Ring, ISDN, Frame Relay. Они подходят для доступа к системе, согласования уровней потоков, формирования битовых сигналов, логического и линейного кодирования, передачи информации на более высокий уровень.
IP-адрес. У всех устройств, подключенных к свитчу будут отдельные MAC-адреса, но вот IP у них только один. В роутерах имеется собственный IP-адрес для каждого аппаратной единицы, входящей в сеть.
Аппаратный адрес. Предусмотрен в коммутаторах и маршрутизаторах (для работы внутри локальной сети применяются MAC-адреса).
Фильтрация потока данных. Предусмотрена во всех без исключения моделях роутеров. Программное обеспечение имеет модуль сетевого протокола, при помощи которого может выполняться разбор и анализ элементов пакетов, что позволит устройству определять, передавать его дальше или нет. А вот в свитчах фильтрация есть не всегда – без поддержки протоколов транспортного и сетевого уровня она работать не будет. То есть по этому пункту разница между коммутатором и маршрутизатором отсутствует при правильном подборе прибора.
Производительность. Свитчи способны обрабатывать миллионы пакетов за 1 сек. Это связано с их принципом работы, который основан на минимизации времени ожидания с сохранением высокой стабильности отправки данных. Производительность маршрутизаторов на порядок ниже – сотни тысяч
Они способны корректировать скорость передачи пакетов, принимая во внимание «продолжительность жизни» каждого из них. На просмотр и изучение данных требуется время, что и снижает несколько их производительность.
Дифференцированное обслуживание
Такая опция предусмотрена в свитчах, но только благодаря аппаратно-выделенным портам. У роутеров данная опция реализована на программном уровне. Это позволяет настроить должные образы обслуживания, в том числе и для решения приоритетных задач. Особенно это актуально в процессе работы в сильно загруженных сетях, там, где требуется обрабатывать входящие потоки максимально быстро – в режиме реального времени.
Настройка и конфигурация режимов, полосы пропускания. Эти опции неуправляемыми коммутаторами не поддерживаются. Такая возможность реализована только в управляемых аналогах, что позволяет им работать еще и на сетевом уровне. Настраивать режимы также можно в управляемых роутерах. Корректировать показатели полосы пропускания позволяют только маршрутизаторы с QoS.
Возможность масштабирования. В коммутаторах предусмотрена путем поддержки агрегатирования трафика. Чтобы реализовать масштабируемость маршрутизатора, необходимо обеспечить поддержку слотов интерфейсов других стандартов.
Количество разъемов для подключения. К свитчам можно подключать столько устройств, сколько у него портов. Главное условие – наличие функции сканирования. В роутерах эта возможность ограничена размерами прибора. Ее можно реализовать при организации дополнительной DMZ-зоны, обеспечивающей подсоединение сетевых устройств.
Дополнительные функциональные возможности. У свитчей единственный допустимый вариант расширения функционала – VLAN. Роутеры же поддерживают VoIP-адаптеры, VPN, межсетевые экраны.
Уже анализируя возможности приборов, можно определить, в чем разница коммутаторов и маршрутизаторов и подобрать тот прибор, который окажется наиболее эффективным при выполнении определенных задач, стоящих перед сетью.
В чем отличие Коммутатора (Switch) от Концентратора (Hub)
Концентратор (Hub) — это сетевое устройство, позволяющее подключать несколько компьютеров к одной сети. Концентраторы могут быть основаны на соединениях Ethernet, Firewire или USB.
Коммутатор (Switch) — устройство управления, которое включает или выключает поток электроэнергии в цепи. Он также может использоваться для маршрутизации информационных шаблонов при потоковой передаче электронных данных, передаваемых по сетям. В контексте сети коммутатор — это компьютерное сетевое устройство, которое соединяет сегменты сети.
| Концентратор (Hub) | Коммутатор (Switch) | |
| Уровень OSI | Физический: концентраторы классифицируются как устройства 1 уровня в соответствии с моделью OSI. | Канальный: сетевые коммутаторы работают на 2 уровне модели OSI. |
| Функционал | Для соединения сети персональных компьютеров их можно объединить через центральный концентратор. | Позволяет объединять несколько устройств, управлять портами и настройками безопасности VLAN |
| Форма передачи данных | Электрический сигнал или биты | Кадр (для L2 Switch) и Пакет ( для L3 switch) |
| Порты | 4/12 портов | Коммутатор является многопортовым мостом. 24/48 портов |
| Тип передачи | Концентраторы всегда рассылают кадры на все порты (flooding), кроме того, с которого пришел; рассылка может быть одноадресной (unicast), многоадресной (multicast) или широковещательной (broadcast) | Первоначально широковещательная (broadcast) рассылка; затем одноадресная (unicast) и многоадресная (multicast) рассылка по мере необходимости. |
| Тип устройства | Пассивное устройство (без программного обеспечения) | Активное устройство (с программным обеспечением) |
| Used in (LAN, MAN, WAN) | LAN | LAN |
| Таблица сетевых адресов (MAC) | Сетевой концентратор не может узнавать или сохранять MAC-адрес. | Коммутаторы используют CAM-таблицу с доступной памятью, к которой обычно обращается ASIC (специализированные интегрированные микросхемы). |
| Режим передачи | Полудуплекс (Half duplex) | Полу-/полный дуплекс (Half/Full duplex) |
| Широковещательный домен | Концентратор имеет один широковещательный домен. | Коммутатор имеет один широковещательный домен |
| Определение | Электронное устройство, которое соединяет множество сетевых устройств вместе, чтобы устройства могли обмениваться данными | Сетевой коммутатор — это компьютерное сетевое устройство, которое используется для соединения множества устройств в компьютерной сети. Коммутатор считается более продвинутым, чем концентратор, потому что он будет отправлять сообщения на нужный порт устройства или запрашивать информацию с него. |
| Скорость | 10Mbps | 10/100 Mbps, 1 Gbps |
| Адрес, используемый для передачи данных | Использует MAC-адрес | Использует MAC-адрес |
| Необходимо для подключения к Интернету? | Нет | Нет |
| Категория устройства | Не интеллектуальное устройство | Интеллектуальное устройство |
| Производители | Sun Systems, Oracle, Cisco | Cisco, D-link, Juniper, MikroTik |
| Столкновения (Collisions) | Столкновения (Collisions) обычное явления в инфраструктурах, использующих концентраторы. | В полнодуплексном коммутаторе не происходит столкновений. |
| Spanning-Tree | Не используется Spanning-Tree | Возможно использование множества экземпляров Spanning-Tree |
Различия в производительности концентраторов и коммутаторов
Коммутатор является эффективной альтернативой концентратору. Люди, как правило, выигрывают от использования свитча, если в их домашней сети четыре или более компьютеров. Также вы невооруженным взглядом заметите разницу при использовании в своей сети приложений, которые генерируют значительный объем сетевого трафика:
- таких как многопользовательские игры
- обмен тяжелыми музыкальными файлами.
Технически говоря, концентраторы работают с использованием широковещательной модели, а коммутаторы — с использованием модели виртуальных каналов. Например, когда четыре компьютера подключены к концентратору, и два из этих компьютеров взаимодействуют друг с другом, концентраторы просто передают весь сетевой трафик на каждый из четырех компьютеров. Коммутаторы, с другой стороны, способны определять пункт назначения каждого отдельного элемента трафика (такого как кадр Ethernet) и выборочно пересылать данные только на один компьютер, который действительно нуждается в этом. Вырабатывая меньше сетевого трафика при доставке сообщений, коммутатор работает лучше, чем концентратор в загруженных сетях.
В следующем видео сравниваются концентраторы, коммутаторы и маршрутизаторы.
Коммутатор и концентратор – в чём разница?
Чтобы расставить все точки на “i”, нужно рассмотреть термин “Концентратор”. Что это такое? Концентратор – самое простое сетевое устройство, работающее на физическом уровне модели OSI и обеспечивающее взаимодействие компьютеров за счёт передачи соответствующих сигналов в локальной сети. В народе его называют “хаб” от английского hub

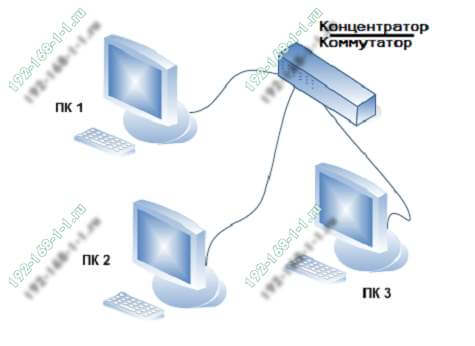

. Вот типичная схема организации простейшей локальной сети для 3 компьютеров:
Так как у каждого из компьютеров есть только один сетевой Ethernet-порт, то соединить все три в один сегмент без использование дополнительных устройств не получится. Поэтому каждый ПК подключается кабелем к сетевому концентратору с помощью LAN-кабеля (патч-корда). Далее, во время передачи данных с одного компьютера на другой по локальной сети, вся информация проходит через этот самый концентратор. В свою очередь концентратор, не имея своих “мозгов” на обработку трафика, не умеет определять источник данных и не знает куда его конкретно на до отправлять. Поэтому просто рассылает пакеты по всем своим портам, а уже среди подключенных компьютеров находится “адресат”, который принимает информацию и обрабатывает её. Хаб – слишком простое и неудобное устройство, так как может либо передавать, либо получать данные, чем значительно тормозит работу сети. Именно поэтому ему на смену пришёл коммутатор
, который отлично умеет одновременно получать и передавать трафик. В среде айтишников их стали называть “Свитч” от английского Switch
.
Принцип работы концентратора и коммутатора схож, но только последний уже умеет определять кому предназначаются пакеты (благодаря аппаратному MAC-адресу сетевого устройства) и уже отправляет трафик непосредственно адресату. Фактически коммутатор эволюционировал с физического на канальный уровень модели OSI. Благодаря внедрению свитчей сети перешли на более высокую скорость работы, освоив 1 Гбит/с по медной витой паре и свыше 10 ГБит/сек по оптоволокну.
Отличие свитча от хаба (сетевого концентратора)
Больше всего хаб похож на не управляемый коммутатор. Но у них есть различия. Хаб просто передает все полученные пакеты на все порты какие у него есть в наличии, кроме того откуда пакет пришел. Коммутатор же более умный – хранит таблицы MAC адресов и, после некоторого обучения, передает пакеты только на нужный порт, где находится адресат, не замусоривая лишним трафиком сеть.
Если к хабу подключено несколько устройств, то он работает со скоростью самого низкоскоростного подключенного устройства. В то время как на коммутаторе для каждого подключения на каждом порту выставляется своя скорость. То есть, если на одном порту в результате автопереговоров была выставлена скорость 100 Мбит в секунду, то на другом может быть и 1 Гбит в секунду. Конечно, если коммутатор поддерживает такую скорость.
Сейчас сложно найти в продаже хаб, так как их уже не производят, хотя они могут быть полезны для анализа обмена между двумя устройствами. Для этих целей сейчас покупают коммутаторы и роутеры с зеркалированием портов.
Ответы:
Shurovik:
Хаб (он же коммутатор) – устройство для объединения нескольких компов
в сеть. Действие его простое: получив пакет данных с одного порта, он рассылает
его по всем остальным. Если несколько пакетов идут в один порт одновременно, то
они сталкиваются. Отсюда и т.н. “коллизии”, которые замедляют работу сети. Свитч
(он же концентратор) – тот же хаб, только с “мозгами”. Он запоминает, какой адрес
на каждом его порту, и когда приходит пакет данных (а в заголовке пакета есть информация,
кому и от кого), он его отсылает на нужный порт. Роутер (он же маршрутизатор) –
устройство, объединяющее в себе свитч и прокси-сервер. Т.е., это устройство может
работать как сервер, объединяя несколько компьютеров и предоставляя им выход в Инет
через один внешний адрес. Иногда роутером может служить один из компьютеров сети.
Но в случае, если покупка отдельного компа под роутер нецелесообразна, ставится
более простой вариант в виде отдельного устройства. Конечно, возможностей у него
меньше, но и цена тоже.
Alex:
Только немного наоборот: хаб – концентратор, свитч – коммутатор.
Far:
Свич и коммутатор – это одно и тоже. Свич позволяет передавать инфу только по тем портам, по которым это необходимо, и не забивает другие порты инфой, в отличие от хаба, который дублирует инфу на все порты.
А маршрутизатор отыскивает наиболее короткий и рациональный путь прохождения инфы.
Для проектирования локальной сети лучше всего использовать коммутатор, он же свич. А хабы или же концентраторы вообще больше не выпускаются.
Dr.Boom:
Управляемый свитч, он же роутер – это свитч с еще \”более умными мозгами\”, который помимо вышеуказанного умеет определять битые пакеты и отправлять их обратно от получаемого порта для повторной отправки этого пакета… Если и повторный пакет оказывается битым, он (упр. свитч) блочит порт, откуда идут битые пакеты… Не обязательно после второго битого пакета порт блочится, можно настроить кол-во попыток. Иногда маршрутизаторы называют роутерами, но это ошибочно… Ибо маршрутизатор имеет еще больше \”мозгов\”, чем роутер (упр. свитч).
Продолжая разбираться в различиях между устройствами связи нельзя оставить без внимания сравнение и отличие коммутатора от маршрутизатора, которые хоть и служат для создания определённой сети и даже схожи внешне, имеют разные характеристики и возможности.
Сетевой коммутатор по-другому ещё называют свитч (switch). Назначение такого оборудования – создание сети между несколькими компьютерами или серверами. При этом коммутатор использует мостовые технологии, а всю информацию передаёт только одному получателю. За счёт чего повышается безопасность и производительность сети. Ведь другим участникам не нужно принимать и обрабатывать пакеты данных, которые им не предназначаются.
Некоторые IT-специалисты довольно метафорично говорят о том, что коммутатор обладает «интеллектом». Уже после первой передачи, он составляет особую таблицу коммутации, куда заносится информация о соответствии МАС-адресов узлов и определенных портов свитча. Если говорить проще, то это оборудование различает все подключенные в сеть устройства и запоминает каким образом передавать данные в следующий раз.
Чем-то похоже на коммутатор и устройство, которое называется концентратор (хаб). Оно также соединяет несколько компьютеров в сеть LAN. Правда, сегодня концентраторы почти не применяются. Всё дело в том, что они не различают участников сети и каждому направляют пакеты данных. Всё это негативно сказывается на производительности и пропускной способности.
Маршрутизатор. Коммутатор. Хаб. Что это и в чем разница?
4 минуты чтения
Привет, мир! Сегодня говорим про то, в чем разница между маршрутизатором, коммутатором и хабом.
Для сетевого специалиста это можно объяснить просто — хаб работает на первом уровне модели OSI, коммутатор на втором, а маршрутизатор на третьем. На этом все, спасибо, пока!
Ладно — ладно, шутка, сейчас попробуем перевести это на человеческий язык.
Видеопособие
Хаб, или как его еще называют концентратор, самое простое устройство для соединения нескольких девайсов в одну сеть. В хабе есть несколько портов, в которые подключаются устройства и, хаб — это максимально примитивное устройство, без мозгов.
Его задача заключается в том, что когда на вход одного порта приходят данные, он их копирует и рассылает их по всем своим портам. Единственное, что он знает — к каким портам подключены устройства. В итоге все в сети получают эти данные и смотрят на адрес получателя, кому они предназначены. Если ему — то принимают, если не ему, то уничтожают данные.
Это как если бы почту вашего соседа получали все жильцы дома, открывали письмо, а если оно не для них, выкидывали бы. Не самый продуктивный и безопасный способ передачи информации. В современных сетях хабы уже не используются.
Коммутатор
Коммутатор, или как в профессиональной среде его называют свитч, это устройство уже поумнее. К нему также подключаются сетевые устройства в порты для того чтобы образовать сеть, однако, он отличается от хаба тем, что пришедший к нему траффик он высылает уже не на все порты, а непосредственно получателю. Исключения — бродкаст или мультикаст сообщения, которые рассылаются на все порты.
Если кратко, бродкаст — широковещательное сообщение. Его получают все устройства в текущей подсети. Пример из жизни — массовая почтовая рассылка всем клиентам компании или надпись баллончиком на входной двери квартиры «Верни долг». Во втором примере кажется, что, она предназначается только одному человеку, но мы то с вами понимаем.
Мультикаст — отправляется на специальный адрес, который получат те, кто его слушают. Это как настроить свой приемник на определенную радиоволну и слушать только ее.
Откуда он знает куда пересылать данные? У него есть специальная таблица, в которой есть соответствие физического адреса устройства или, как говорят MAC — адреса, (выглядит примерно вот так: 50-46-5D-6E-8C-20) и к какому порту оно подключено. Ориентируясь на эту информацию коммутатор принимает решения о том, куда направить данные.
Хабы и коммутаторы используются для построения своей локальной сети, например, дома или в офисе, а вот для того, чтобы соединять сети и передавать данные наружу из этой сети, как, например, в интернет, нам уже понадобятся маршрутизаторы.
Маршрутизаторы
Маршрутизаторы или роутеры, в отличии от коммутаторов и хабов умеют работать с IP — адресами.
Как понятно из названия, машрутизатор занимается тем, что машрутизирует данные из одной сети в другую, основываясь на IP — адресе приходящих к нему данных. Когда к нему приходит пакет с данными, он смотрит на адрес назначения и затем в свою таблицу маршрутизации и после этого принимает решение, что сделать с данными — перенаправить данные в свою сеть или отправить дальше в другую сеть.
Это самый умный девайс из нашего сегодняшнего списка, так сказать, сын маминой подруги среди активных сетевых устройств, и он знает топологию сети и куда нужно слать данные, чтобы они достигли цели.
Ну и помимо этих основных задач, маршрутизатор также может выступать в качестве DHCP и DNS сервера, иметь настройки безопасности и кучу разных дополнительных функций.
- Хаб
- Коммутатор
- Маршрутизатор
- Разница
- 6140
- 120
- 1
- Поделиться
Устройства для связи компьютерной техники
Чаще всего среднестатистический пользователь не понимает, что означает то или иное определение сетевого оборудования, и в чем отличия. Выделяют три основных типа устройств, которые используются для связи компьютеров:
- маршрутизаторы;
- коммутаторы;
- концентраторы.
При выборе оборудования возникает ряд вопросов: чем отличается коммутатор от маршрутизатора? Что такое концентратор? В каких случаях используется каждое из устройств и возможно ли соединить между собой несколько компьютеров без их применения?
Каждое из перечисленных сетевых устройств играет свою роль в процессе создания связи между компьютерами в сети. Внешне они практически ничем не отличаются: коробочки небольшого размера, оснащенные соединителями и портами.
Для того чтобы понять, в чем разница между коммутатором и маршрутизатором, необходимо разобраться с самими понятиями, функциональными особенностями и характеристиками приборов.
Что такое маршрутизатор
Маршрутизатор – своеобразный сетевой компьютер. Он предназначен для связывания между собой нескольких сетей разных архитектур, а не отдельных компьютеров. Еще одно распространенное название устройства – роутер. Для него характерно наличие как минимум одного сетевого интерфейса, который рассылает пакеты данных между разными элементами сети. Информация передается на основании определенной типологии сети, а также правил, которые определены администратором.
Роутеры дают возможность обмениваться данными не только между компьютерами одной сети, но и между локальной сетью и интернетом. Сетевой трафик направляется по конкретному маршруту при помощи логической адресации, что определяется IP-адресом и пакетами.
Маршрутизаторы бывают двух типов:
Как правило, роутеры имеют встроенный брандмауэр, который обеспечивает безопасность сети. Для маршрутизатора характерна отличительная особенность, которая заключается в возможности настроить правила работы сетевых служб с помощью web-интерфейса или специализированного ПО. Данная характеристика в первую очередь позволяет объяснить, в чем отличие маршрутизатора от коммутатора.
Что такое коммутатор и концентратор
Концентраторы – это приборы, которые применяются для построения компьютерных сетей. На сегодняшний день концентраторы (хабы) практически не используются на практике, так как считаются морально устаревшими, примитивными устройствами. Передача информации осуществляется ко всем подключенным компьютерам. Хаб не в состоянии самостоятельно определить конечный источник для получения данных, что является основным недостатком прибора, замедляющим его работу.
На сегодняшний день функции концентраторов полностью выполняют сетевые коммутаторы, которые характеризуются повышенной эффективностью и более высокой скоростью обработки информации.
Это позволяет достичь высокого уровня производительности и получить повышенную безопасность за счет отсутствия необходимости обрабатывать ненужную информацию.
В памяти устройства хранится таблица коммутации, в которой находится информация о соответствии каждого МАС-адреса узлов определенным портам свитча.
Основные отличия коммутатора и роутера
Отличия между коммутатором и роутером заключаются в плоскости задач, которые они решают. Можно выделить основные особенности, определяющие, чем отличаются коммутатор от маршрутизатора:
- Роутер самостоятельно определяет IP-адреса, анализирует данные пакета, а свитч работает только с МАС-адресами.
- Технически роутер является более сложным устройством. Он имеет встроенную память, что позволяет назвать его мини-компьютером. Для свитчей характерен ограниченный функционал.
- Свитчи работают на канальном уровне модели OSI, маршрутизаторы – на сетевом уровне.
- Роутер подключается к интернету, свитч не подключается.
- Для работы коммутаторов используются только LAN-порты, для роутеров – LAN и WAN.
- Стоимость роутеров в несколько раз выше по сравнению с коммутаторами в силу сложности конструкции и расширенного функционала.
Рассмотрев особенности приборов и изучив их основные отличия, можно определить, что лучше приобрести в каждом отдельном случае: коммутатор или маршрутизатор. Если конечная цель заключается в элементарном соединении нескольких компьютеров между собой, лучше всего купить коммутатор. Если же компьютеры в сети нуждаются в подключении к интернету, идеальное решение – маршрутизатор.
Отличия между коммутаторами и маршрутизаторами
Все три аппарата являются примерами сетевых устройств. Что касается их различий, нам придется погрузиться немного глубже, чтобы понять нюансы.
Давайте сначала разберем каждый из них в отдельности.
Концентратор
Концентратор (хаб) соединяет несколько компьютеров в локальную сеть (LAN). Вся информация отправляется в концентратор через каждый порт для каждого устройства в сети.
Концентраторы не могут отделить, один компьютер от другого, так как они получают информацию на один порт, а затем слепо направляют ее на все другие порты —предназначен для компьютеров.
Поэтому, даже если вы только хотите, отправить информацию на один компьютер, но у вас есть пять компьютеров в сети, то другие четыре компьютера также получат данные, которые для них не предназначены.
Чем он хорош?
В большинстве случаев, ничем. Потому что вся информация копируется на каждое устройство, это не только кошмар для безопасности, но и огромная нагрузка на пропускную способность.
Представьте, если бы вам нужно было распечатать документ, для вашего начальника, но вместо этого, вам пришлось бы печатать по одной копии документа для каждого сотрудника, используя только офисный принтер.
По этой причине в настоящее время концентраторы в значительной степени вытеснены коммутаторами.
Коммутатор
Коммутатор, также, как и концентратор соединяет несколько компьютеров в локальную сеть. Но после первой передачи данных, он создает некую «таблицу точек входа», которые соответствуют портам для подключаемых устройств по MAC-адресам.
Коммутаторы, в отличие от концентраторов, способны различать компьютеры между собой, после первой передачи данных через коммутатор, он смотрит, какой MAC-адрес подключен к конкретному порту и запоминает этот макет.
Чем он хорош?
Они сводят к минимуму трафик в сети, уменьшая использование полосы пропускания, передавая данные только на нужные компьютеры.
Например, компьютер А хочет отправить данные на компьютер C. Коммутатор видит, что компьютер А подключен к порту 1, а компьютер C находится на 4-м порту. При этом коммутатор может передавать данные непосредственно между ними. Этот процесс значительно сокращает использование полосы пропускания.
Коммутаторы бывают управляемого и неуправляемого типа. Неуправляемые наиболее распространены и позволяют подключить их сразу, без установки ПО. Управляемые коммутаторы позволяют приоритизировать трафик, к примеру, повысить приоритет Skype, чтобы обеспечить отличное качество вызова.
Маршрутизатор
Маршрутизатор (роутер) – это устройство, которое передает пакеты данных между различными сетями.
Пакет данных, также содержит адрес назначения. Маршрутизаторы используют этот адрес назначения для отправки пакетов между маршрутизаторами, пока он не достигнет цели. Это как ваша локальная сеть подключается к более широкой сети Интернет. Поэтому, когда вы вводите поисковый запрос на Google, ваш маршрутизатор направляет этот пакет к серверам Google для обработки.
Чем он хорош?
Работа маршрутизатора – отправлять пакеты данных между двумя разными сетями. Однако современные маршрутизаторы на самом деле включают в себя намного больше:
- Позволяют осуществлять совместное использование оборудования, такого как принтеры.
- Транслятор сетевых адресов (Network Address Translator (NAT)) используется, чтобы назначить один набор IP-адресов в локальной сети и один расположенный за пределами локальной сети к поставщику услуг Интернета или глобальной сети (WAN).
- Протокол динамической конфигурации узла (Dynamic Host Configuration Protocol (DHCP)), назначает IP-адреса для каждого из устройств, подключенных к локальной сети.
- Брандмауэр для защиты локальной сети.
- WAN-порт для подключения маршрутизатора к модему, который предоставляет услуги широкополосного доступа от поставщика услуг Интернета (ISP).
- Беспроводная трансляция позволяя подключать устройства без использования кабелей.
Прежде, чем покупать любой маршрутизатор убедитесь, что он будет совместим с вашим провайдером и соответствует вашим потребностям.
Выводы
Большинство компаний стараются модернизировать свою сеть, поэтому меняют устаревшее оборудование на свитч между маршрутизаторами и сетями. Новые устройства помогают улучшить производительность, а их устаревшие «коллеги» продолжают работать над безопасностью.
Настройка маршрутизатора и коммутатора – дело непростое. Обычному пользователю сюда вообще лучше не лезть. При настройке домашней сети приезжают специалисты, которые устанавливают это оборудование и параллельно его настраивают. Процесс этот непростой. Он индивидуальный для каждого провайдера и конкретной сети.
Если случаются какие-то сбои, то нужно обращаться к интернет-провайдеру, поскольку если произошли проблемы с настройкой, то без него вам не справиться.
Неподготовленные и начинающие пользователи не знают в чём разница между коммутатором и маршрутизатором. Как следствие – они не видят в них разницы и постоянно путают. Несмотря на то, что и коммутатор, и маршрутизатор, и роутер относятся к сфере сетевых устройств, смысл их работы различен, а значит путать понятия нельзя. Даже если Вы не связаны со сферой IT и не собираетесь работать сетевым инженером – всё равно для общего развития изучить этот вопрос всё же стоит.
