Чем отличается выключатель от разъединителя

Возможно, вам также будет интересно

Производитель светотехнической продукции Sengled продемонстрировал на выставке CES 2022 умную лампочку c инновационной технологией мониторинга состояния здоровья, которая может отслеживать жизненные показатели пользователей, а затем передавать эту информацию на их смартфоны. Лампа поставляется с двойным чипом Wi-Fi/Bluetooth Mesh. Встроенные биометрические трекеры включают измерения частоты сердечных сокращений и температуры тела, а также отслеживание сна, что делает

23–24 апреля в Москве состоится ежегодная профессиональная выставка-форум в области автоматизации зданий и систем управления «Умный дом» HI-TECH BUILDING — 2024. Рынок цифровизации жилья в России растет быстрыми темпами, превышая общемировые показатели. Технологии автоматизации интегрируются в МКД и ЖК на всех этапах жизненного цикла, начиная с проектирования и строительства здания и заканчивая его эксплуатацией. HI-TECH

В статье описываются новые тенденции в индустрии средств освещения, такие как разработка светодиодов с цветовой температурой ниже 2700 K. Поднимаются проблемы, связанные с увеличением спроса на системы освещения с более высокой однородностью цвета, что требует постоянного внесения уточнений и улучшений в стандарты цветности ANSI для твердотельных источников света (SSL).

Монтаж и установка

При монтаже разъединителей и выключателей необходимо учитывать следующие рекомендации:

Правильное выбор места установки. Разъединители и выключатели должны быть установлены в местах, доступных для обслуживания и осмотра. Также необходимо учитывать требования по минимальному расстоянию до других объектов.
Правильный выбор размеров и типов разъединителей и выключателей. При выборе размеров и типов необходимо учитывать максимальную нагрузку, которую будет снимать данное устройство, а также требуемые характеристики (например, наличие дополнительных контактов или защитных функций).
Правильное подключение проводов. При монтаже необходимо правильно подключить фазные и нулевые провода, соблюдая положительные и отрицательные полярности.
Правильный заземляющий контур. Для обеспечения безопасности необходимо правильно организовать заземляющий контур, включая заземления корпусов устройств.
Проверка работоспособности. После установки необходимо проверить работоспособность разъединителя или выключателя. Для этого используются специальные приборы и инструменты.

Следуя данным рекомендациям, можно обеспечить надежный и безопасный монтаж разъединителей и выключателей. При необходимости, рекомендуется обратиться к опытным специалистам для проведения монтажных работ.

CSSDF Выключатели-разъединители предохранители (выключатели нагрузки) | C&S рубильники | Индия выключатели нагрузки

Стандартно изготавливаются на 3-4 полюса.

Применяемые предохранители:

– с характеристикой типа gL-gG предназначены для защиты электрооборудования промышленных установок и электрических сетей от перегрузок и токов короткого замыкания.

– с характеристикой типа aM и gF предназначены для защиты электродвигателей и устройств регулирования их скорости от токов короткого замыкания номинальном напряжении 400В и 500В переменного тока и 220В и 440В постоянного тока

– с характеристикой типа aR Предохранители быстродействующие предназначены для защиты полупроводников и преобразовательных устройств промышленного назначения.

Два типа крепления предохранителей:

1. Крепление предохранителя болтами держатели исполнения «В»-BS по МЭК.

2. Крепление предохранителя губками (тип предохранителя ППН) держатели исполнения «D»-DIN по МЭК.

За счет мощной пружины дугогасительных камер включение и отключение потребителя возможно под нагрузкой.

Модульный корпус, стандартные номинальные токи (А)32,63,100;125;160;200;250;315,400;630;800.

Модульный корпус выключателя-разъединителя нагрузки предохранителя позволяет самостоятельно отремонтировать рубильник, произведя замену полюса или привода.

Рукоятка и шток входят в комплект

В стандартную комплектацию входят:Изделие:

Выключатель разъединитель, выключатель разъединитель предохранитель, компактный переключатель разъединитель, обводной переключатель (типа байпас).Рукоятка и шток.Между полюсные (межфазные) текстолитовые перегородки.Болты с шайбами гайкой и прижимной шайбой по два на каждый полюс.Шильдик для крепления на щите.

Дополнительно заказываются:

Комплект защиты от прикосновения 5Р.Кронштейн для крепления рукоятки при непосредственном оперировании изделием НМК.Блок контакты (13+1Р или 23+2Р).Механизм переключения для создания переключателя на два направления из двух разъединителей нагрузки или выключателей нагрузки с предохранителями, механизм имеет три положения включсно-«1», выключены оба -«О», включено-«И»,Замок блокировки с ключом.Замок блокировки с воротком.Шток с увеличенной длиной.

Полную комплектацию можно посмотреть по ССЫЛКЕ

НПК Элпром является первым официальным дилером компании C&S Electric с 2006 года.

Складские позиции

Защитные крышки – заказываются отдельно
Работа механизма
Таблица зависимости ном.тока от температуры
Дополнительные единицы

Структура заказа: struktura.pdf ( 565,8 Кб )
Технические характеристики: xarakteristikiF.pdf ( 549 Кб )
Схемы подключения: fuse.jpg ( 6,7 Кб )
Дополнительные единицы: dop_edenF.pdf ( 348,5 Кб )
Габаритные размеры: gabaritF.pdf ( 685,1 Кб )
Руководство по применению: instrukzij_vikl_razed.pdf ( 2,9 MБ )
Сертификат соответствия: RU_C-IN.62..01543.pdf ( 869,8 Кб )
Файлы CAD (DWG, STEP, 3D): CSSDF315-800A.zip ( 186,8 Кб )
Полный каталог: Catalog_CSSD_CSCS_CSSDF_E-CSSD_CSBS_Elprom.pdf ( 9,3 MБ )

Чем отличаются разъединители от выключателей?

Разъединители предназначены для обеспечения полной отключенной цепи: они разъединяют (выключают) электрическую цепь от источника питания. Разъединители позволяют выполнить безопасное техническое обслуживание и ремонт оборудования.

Выключатели, напротив, используются для перерывания электрической цепи в нормальных условиях работы. Они могут быть использованы для включения или выключения оборудования, а также для защиты электрических цепей от перегрузок и коротких замыканий.

Разъединители и выключатели часто используются совместно в электрических системах: разъединители для обеспечения безопасности при проведении работ, а выключатели для управления цепями во время нормальной эксплуатации.

Разъединители	Выключатели
Отключают цепь от источника питания	Перерывают цепь в нормальных условиях работы
Предназначены для безопасного технического обслуживания и ремонта	Используются для управления оборудованием и защиты цепей
Не предназначены для переключения в нормальных условиях работы	Могут быть использованы для включения и выключения оборудования

Выключатели нагрузки

Что такое выключатели нагрузки?

Выключатель нагрузки представляет собой трехполюсный коммутационный аппарат переменного тока для напряжения свыше 1 кВ, рассчитанный на отключение рабочего тока, и снабженный приводом для неавтоматического или автоматического управления.

Выключатели нагрузки не предназначены для отключения тока короткого замыкания, но их включающая способность соответствует электродинамической стойкости при коротких замыканиях. В распределительных сетях 6-10 кВ, выключателями нагрузки часто называют выключатели с отключающей способностью меньше 20 кА.

Выключатель нагрузки – высоковольтный коммутационный аппарат, занимающий по уровню допускаемых коммутационных токов промежуточное положение между разъединителем (коммутации под нагрузкой запрещены, как исключение допускается включение на холостой ход трансформаторов и линий) и выключателем (масляным,вакуумным, воздушным, электромагнитным, элегазовым) который способен отключать без повреждения как номинальные нагрузочные токи так и сверхтоки при аварийных режимах. Выключатель нагрузки допускает коммутацию номинального тока, но не рассчитан на разрыв токов при к.з. Отключение сверхтоков в таких выключателях осуществляется специальными предохранителями.

Привод выключателей нагрузки

Привод выключателей нагрузок может быть мускульным непосредственного включения и отключения от предварительно натянутой пружины. Иногда применяется электропривод включения и соленоид дистанционного отключения.

Применение

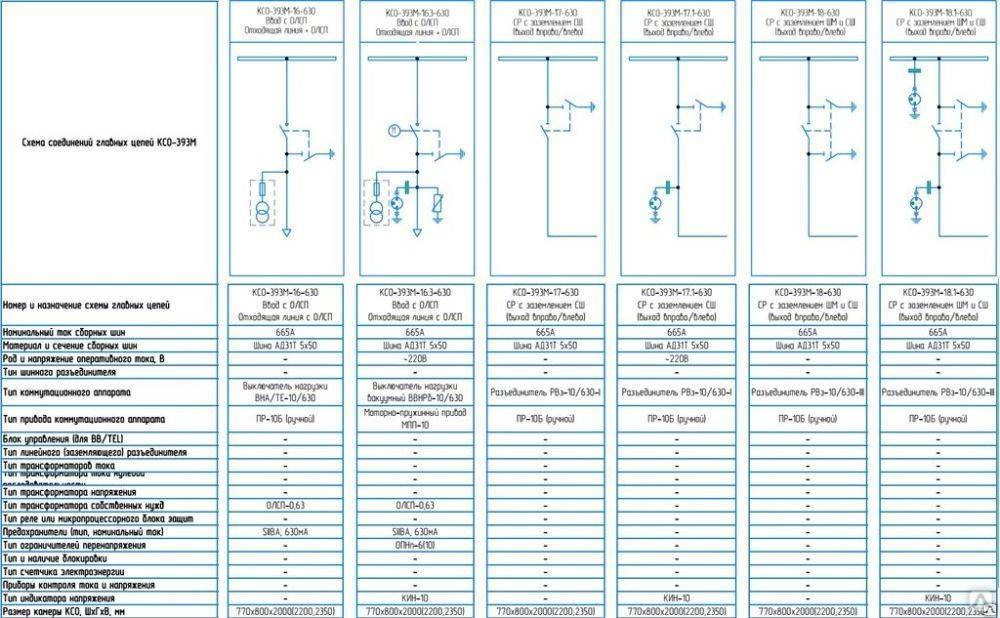

Выключатели нагрузки устанавливаются в распредустройствах и подстанциях 6-10 кВ и допускают коммутацию до нескольких МВА, в зависимости от конструкции и номинального тока.

Выключатели нагрузки применяют в присоединениях силовых трансформаторов на стороне высшего напряжения (6-10 кВ) вместо силовых выключателей, если это возможно по условиям работы электроустановки. Поскольку они не рассчитаны на отключение тока короткого замыкания, функции автоматического отключения трансформаторов в случае их повреждения возлагают на плавкие предохранители либо на выключатели, принадлежащие предшествующим звеньям системы, например на линейные выключатели, расположенные ближе к источнику энергии.

В распределительных сетях наиболее распространены конструкции выключателей нагрузки (ВНР, ВНА, ВНБ) с гасительными устройствами газогенерирующего типа.

Преимущества

Простота в изготовлении и эксплуатации;
Значительно меньшая стоимость по сравнению с другими выключателями – в несколько раз (особенно у автогазовых);
Возможность отключения и включения номинальных токов нагрузок;
Наличие дешёвой защиты от сверхтоков в виде предохранителей. обычно заполненных кварцевым песком (типа ПК, ПКТ);
Наличие видимого разрыва между контактами, что исключает установку дополнительного разъединителя (видимый разрыв необходим для безопасности работ на отходящей линии).

Технические характеристики разъединителя и выключателя

Разъединитель:

Разъединитель – это устройство, предназначенное для отключения электрической цепи в случае необходимости выполнения работ на участках сети. Главной функцией разъединителя является разрывание фазных проводников и создание безопасной зоны для проведения технического обслуживания и ремонта оборудования. Разъединитель может быть исполнен в виде отдельного устройства или встроенным элементом в электрическую систему.

Технические характеристики разъединителя включают в себя:

Номинальное напряжение: указывает на максимальное напряжение, при котором разъединитель может надежно работать. Обычно разъединители рассчитывают на напряжение от 220 В до 11000 В.
Номинальный ток: определяет максимальную нагрузку, при которой разъединитель может надежно разрывать цепь. Обычно номинальный ток колеблется от нескольких десятков до нескольких тысяч ампер.
Класс защиты: характеризует уровень защиты корпуса разъединителя от внешних воздействий и пыли. Классы защиты могут быть обозначены буквами IP, например IP20 или IP65. Чем выше число, тем выше уровень защиты.
Способ коммутации: определяет тип механизма разъединителя, который может быть ручным, моторизованным или полуавтоматическим.
Производительность разъединителя: характеризует скорость разрыва цепи и эффективность работы разъединителя. Обычно измеряется в количестве переключений в час или минуту.

Выключатель:

Выключатель – это электротехническое устройство, предназначенное для подключения и отключения электрической цепи. Выключатели используются в бытовых и промышленных целях для управления осветительными системами, бытовыми приборами и электрооборудованием.

Технические характеристики выключателя включают в себя:

Номинальное напряжение: указывает на максимальное напряжение, при котором выключатель может надежно работать. Обычно выключатели рассчитывают на напряжение от 220 В до 1000 В.
Номинальный ток: определяет максимальную нагрузку, которую выключатель может выдержать. Обычно номинальный ток колеблется от нескольких ампер до нескольких килоампер.
Тип выключателя: может быть однополюсным, двухполюсным или многополюсным, в зависимости от количества контактов внутри устройства.
Производительность выключателя: характеризует скорость подключения и отключения электрической цепи, а также эффективность работы выключателя.
Срок службы: указывает на период, в течение которого выключатель может работать без снижения производительности. Обычно измеряется в количестве переключений или времени в часах.

Различия между разъединителями и выключателями

Хотя разъединители и выключатели выполняют схожие функции, они имеют некоторые отличия, которые делают их применение уникальным в различных ситуациях.

Выключатель – это электрическое устройство, которое устанавливается на электрической цепи и используется для включения и выключения электрооборудования. Он имеет специальный механизм, который разрывает или устанавливает электрическую цепь по требованию пользователя.

Разъединитель, с другой стороны, используется для разрыва электрической цепи в тех случаях, когда требуется полное отключение оборудования от электропитания. Разъединитель обеспечивает механическое разъединение цепи и предотвращает подачу электричества в оборудование.

Основные различия между разъединителями и выключателями:

1. Функция: Выключатель используется для включения и выключения электрооборудования, в то время как разъединитель используется для полного разрыва электрической цепи.

2. Нагрузка: Выключатели чаще всего применяются в домашних и коммерческих системах электроснабжения, где их задача состоит в управлении небольшими электрическими нагрузками, такими как осветительные приборы или розетки. Разъединители, с другой стороны, обычно применяются в отраслевых установках, где их задача состоит в разрыве электропитания больших промышленных и коммерческих устройств.

3. Строительство: Хотя выключатели и разъединители имеют схожую конструкцию, разъединители часто обладают более крупными размерами и дополнительными приспособлениями для механического разрыва цепи.

4. Технические требования: Разъединители должны соответствовать строгим техническим стандартам и иметь возможность разорвать электрическую цепь под максимальной рабочей нагрузкой. Выключатели, в свою очередь, имеют более широкий диапазон применения и имеют различные классификации в зависимости от их специфических характеристик.

В итоге, выбор между разъединителем и выключателем зависит от конкретной задачи и требуемого уровня безопасности для оборудования.

Основные виды

По маркировке рубильника в щитке можно узнать его тип, устройство и потенциальные возможности.

Установлена такая расшифровка:

Р — рубильник;
П — переключатель;
П — переднее присоединение проводов;
Б — боковая рукоятка;
Ц — центральный рычаг;
цифры — первые (1-3) число полюсов, (4-6) сила тока (1 — 100 А, 2 — 250 А, 4 — 400 А и 6 — 600 А).

Различные типы рубильников классифицируются по таким направлениям:

Сила тока (100-1000 А).
Количество полюсов (1-3).
Вид тока (постоянный, переменный).
Способ управления (сбоку, по центру).
Способ присоединения проводов (переднее, заднее).
Направления тока (1-3).
Присутствие предохранителя в ноже.
Наличие системы гашения дуги.
Установка вспомогательных контактов.
Степень защиты (открытое и закрытое исполнение).
Температурный режим эксплуатации (жаркий, холодный, умеренный).

Назначение

Назначение ВН — коммутация рабочих токов в электроустановках, то есть мощностей, которые не превышают допустимые (номинальные) значения для того или иного участка электрической сети. Данное устройство не рассчитано на отключение токов аварийного режима, поэтому его можно устанавливать только при условии наличия в цепи защиты от короткого замыкания и перегрузки, которая реализуется плавкими предохранителями (ПК, ПКТ, ПТ) или защитным аппаратом, установленным со стороны источника питания или на группе потребителей.

При этом ВН имеет отключающую способность, которая соответствует электродинамической стойкости при коротких замыканиях, что позволяет использовать данный электрический аппарат для подачи напряжения на участок электрической сети, не зависимо от его текущего состояния, например, для пробного включения.

Таким образом, при условии наличия в цепи защиты от сверхтоков рассматриваемый элемент оборудования может эксплуатироваться как полноценный высоковольтный защитный аппарат (масляный, вакуумный или элегазовый). А при наличии моторного привода может участвовать в работе различных автоматических устройств (АВР, АПВ, АЧР, ЧАПВ), а также управляться удаленно автоматизированной системой диспетчерского технологического управления.

Чем отличается выключатель от разъединителя

В электромонтаже часто используются такие устройства, как выключатель и разъединитель. Для чего предназначено каждое из них?

Что представляет собой выключатель?

Термин «выключатель» — достаточно универсальный. В бытовом смысле он чаще всего соответствует небольшому устройству, размещаемому, как правило, на стенах жилых помещений и используемому в целях включения или отключения света. Выключатели бывают ручные, автоматические, а также те, которые реагируют на звук или движение.

Есть выключатели, предназначенные для монтажа на силовом оборудовании: они применяются в целях подачи тока или, наоборот, обесточивания того или иного участка инфраструктуры энергоснабжения.

Все типы выключателей функционируют схожим образом: во включенном положении они позволяют току передаваться от источника к питающемуся устройству (например, лампочке), в выключенном — прерывают подачу тока. Разомкнутый участок цепи при этом, как правило, не просматривается, поскольку корпус выключателя в основном непрозрачен.

Выключатели применяются в тех случаях, когда начало и прекращение подачи тока на то или иное устройство осуществляется в достаточной мере часто, и потому в том или ином положении — включенном или выключенном — рассматриваемое приспособление обычно находится не слишком долго.

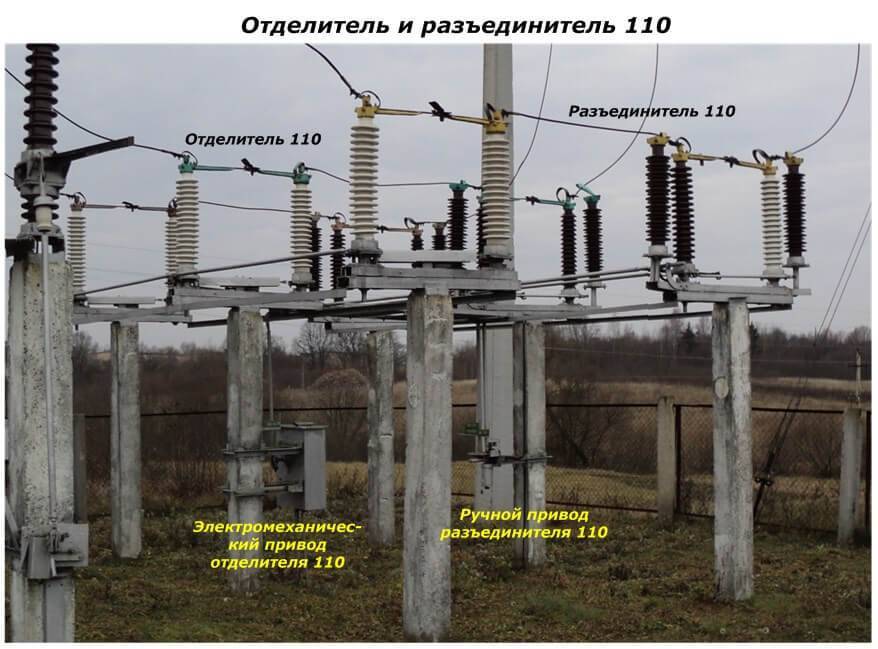

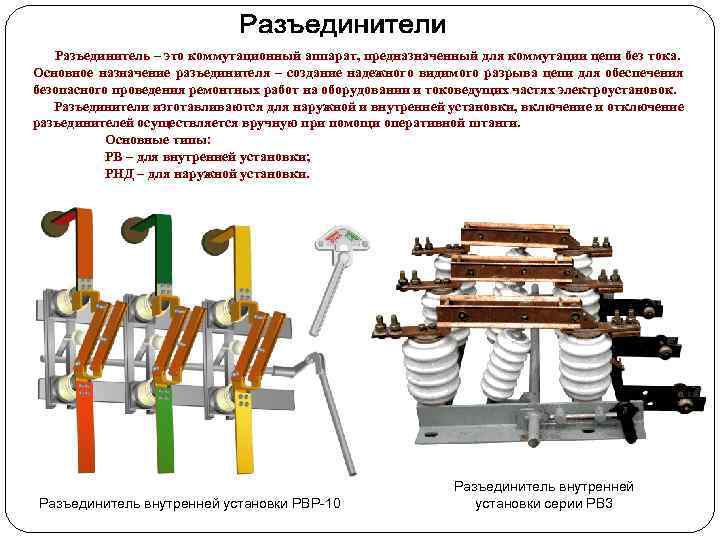

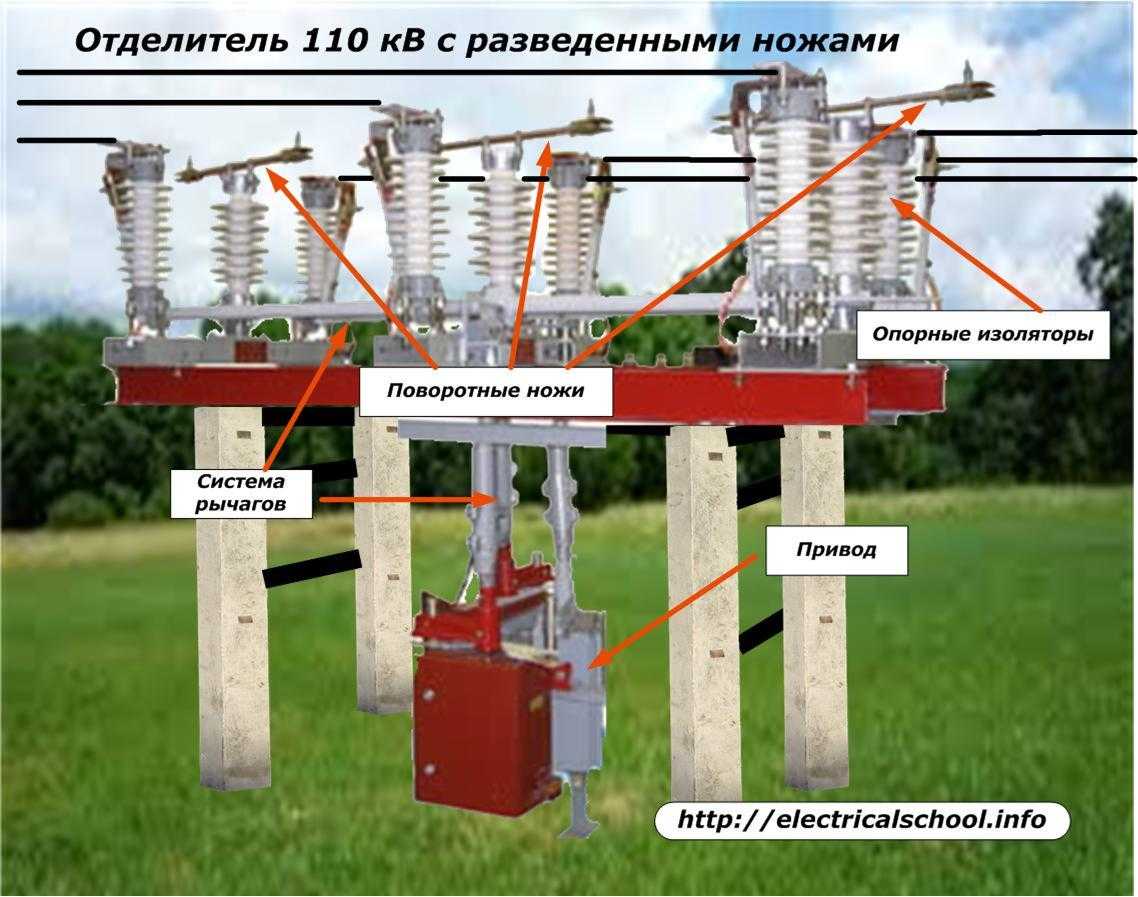

Что представляет собой разъединитель?

Термин «разъединитель» также довольно универсальный. Но чаще всего он применяется в контексте профессионального электрооборудования, которое является частью промышленной энергетической инфраструктуры.

Предназначение разъединителя — обеспечить надежное физическое размыкание элементов электрической цепи, и, как правило, хорошо просматриваемое. В большинстве случаев устройство, о котором идет речь, задействуется вручную.

Обычно разъединители применяются в тех случаях, когда цепь требуется разомкнуть на довольно продолжительный период — например, в целях проведения ремонта участка энергетической инфраструктуры. Аналогично — если ее нужно сомкнуть надолго и надежно.

Сравнение

Главное отличие выключателя от разъединителя заключается в том, что первое устройство обеспечивает относительно кратковременное размыкание элементов электрической цепи (и при этом не всегда просматриваемое), второе — как правило, длительное (и притом хорошо просматриваемое).

Первый термин чаще всего соответствует известному бытовому прибору, с помощью которого включается или выключается свет в помещении. Второй — девайсу, в основном задействуемому в промышленной сфере как элемент электроустановок.

Стоит отметить, что и в промышленности есть особые выключатели, и они функционально могут ощутимо отличаться от разъединителей, используемых в той же инфраструктуре. Так, выключатели электроустановок, к примеру, могут осуществлять коммутацию токов при достаточно высокой нагрузке, в то время как не все разъединители способны применяться в аналогичных целях.

Определив, в чем разница между выключателем и разъединителем, зафиксируем выводы в таблице.

Таблица

Выключатель	Разъединитель
Термин чаще всего соответствует небольшому бытовому прибору для включения или выключения света в помещении (но есть и промышленные выключатели)	Термин чаще всего соответствует устройству промышленного назначения, которое используется для размыкания силовых участков энергетической инфраструктуры
Предполагает размыкание электрической цепи без возможности просмотра разомкнутого участка	Предполагает размыкание цепи с возможностью просмотра разомкнутого участка
Промышленные выключатели, как правило, рассчитаны на размыкание цепи под нагрузкой	Промышленные разъединители часто не рассчитаны на размыкание цепи под нагрузкой

Роли разъединителей и выключателей в электросети

Разъединитель является основным элементом системы безопасности в электроснабжении. Его основная функция — обеспечить полное разделение электрической цепи, тем самым обеспечивая безопасность при проведении работ на электроустановках. Разъединители обычно используются в электрических подстанциях, на воздушных линиях передачи электроэнергии, а также в различных промышленных объектах.

Разъединители обладают высокой надежностью и могут работать при повышенных температурах и влажности. Кроме того, они имеют большую изоляционную способность и могут разделять цепи даже при наличии больших перекосов напряжений.

Разъединитель выполняет следующие функции:

Разделение электрической цепи;
Предотвращение случайного включения электроустановки;
Обеспечение безопасности при проведении работ на электрических установках;
Позволяет оперативно отключать поврежденные участки сети для проведения ремонтных работ.

С другой стороны, выключатель обычно используется для экстренного отключения электроустановки в случае аварии или возникновения неполадок. Он позволяет быстро и надежно разорвать электрическую цепь, чтобы предотвратить повреждение электрооборудования и обеспечить безопасность людей.

Выключатели имеют более низкую изоляционную способность по сравнению с разъединителями, поэтому они обычно используются в распределительных щитах, на бытовых приборах и в других аналогичных устройствах.

Выключатель выполняет следующие функции:

Экстренное отключение электроустановки;
Защита от перегрузок и коротких замыканий;
Обеспечение безопасности при работе с электрическими устройствами.

В целом, разъединители и выключатели являются важными компонентами безопасности и надежности электросетей. Они выполняют различные функции и применяются в разных областях, но оба они необходимы для обеспечения безопасности работников и сохранности электрооборудования.

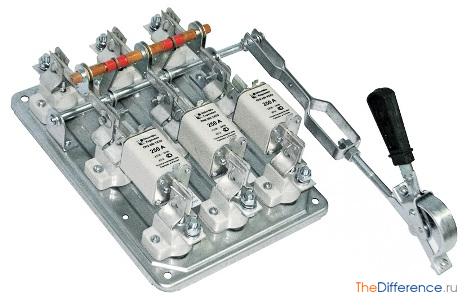

Конструкция и разновидности рубильников

Конструктивно рубильник состоит из нескольких частей, которые определенным образом соединены друг с другом. Его основой является панель, которая в обязательном порядке выполняется из диэлектрика. На ней закрепляются стойки с расположенными на них неподвижными контактными группами. Что касается подвижных контактов, то они представляют собой ножи, которые жестко крепятся на общем вале. В положении «Включено» они плотно прилегают к неподвижным контактам, что обеспечивает замыкание цепей по всем полюсам. Кроме того, рубильники часто оснащаются специальными дугогасительными камерами.

По способу привода рубильники подразделяются на рычажные и с центральной рукояткой. В первых приведение ножей в движение осуществляется с помощью системы рычагов, а во вторых — при перемещении рукоятки напрямую. Следует заметить, что рубильники с центральной рукояткой чаще всего применяются для разъединения цепей, которые не находятся под нагрузкой, а рычажные рубильники — тех, по котором протекает электрический ток.

Рубильники могут иметь один, два или три одновременно коммутируемых полюса, а также одно или два направления

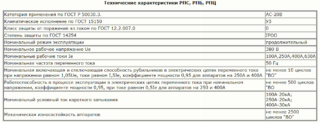

Что касается такого важного показателя, как номинальный ток, то для этого электрооборудования
он может достигать значения 1 000 А, а максимальное напряжение — 500 В. Впрочем, для тех цепей, где эти показатели существенно выше, выпускаются специальные рубильники, которые имеют дистанционное управление и оснащаются специальными защитными кожухами
