Чем отличается выключатель от переключателя: в чем разница, сравнение и примеры

Чем выключатель электрической цепи отличается от переключателя

Выключатель и переключатель представляют собой электротехнические приборы, которые предназначены для выполнения схожих функций. Вместе с тем, данные устройства имеют принципиальные отличия друг от друга.

Что такое выключатель

Выключатель предназначен для прерывания электрической цепи. С его помощью происходит управления осветительными приборами. Такие изделия работают в режиме включения и выключения. Соответственно, они выполняют две функции – включение освещения или электротехнического прибора и его выключение. Простейшим примером изделия может служить выключатель с одной клавишей, который можно встретить в любом помещении, которое освещается электрическими осветительными приборами. Изделие замыкает на себе электрическую цепь и является средством для управления освещением.

Что такое переключатель

Такие устройства используются для коммутации контактов электрической цепи. Их работа выражается в перебрасывании контактов и создании новой электрической цепи. По своему внешнему виду переключатель имеет большую схожесть с выключателем. Однако данные устройства имеют различное число контактов.

Переключатель (на два направления)

Так, стандартный выключатель имеет три контакта, а переключатель — шесть. Во включенном положении, устройство замыкает первый, а также второй контакты. А при переводе в положение выключено, замыкаются третий и первый контакты. Таким образом, говорить о выключенном положении можно весьма условно. Переключатель постоянно находится во включенном состоянии.

Переключатель (включенное состояние)

Различия

Указанные приборы отличаются по принципу работы, поэтому они используются в разных ситуациях. В числе наиболее характерных особенностей выключателей и переключателей, необходимо выделить следующие:

Выключатель характеризуется наличием всего двух контактов. Его работа выражается в соединении и разъединении электрической цепи. Таким образом и осуществляется включение и выключение света. Между тем, переключатель обладает более широкими возможностями. Он способен соединять, разъединять электрическую цепь, то есть выполнять функции выключателя. Но помимо этого, переключатель может еще и создавать новую электрическую цепь. Это достигается за счет наличия у него трех контактов.
Выключателя устанавливаются в соответствующих помещениях и используются для включения или выключения осветительных приборов, которые находятся в этом же помещении. При этом с помощью переключателей можно управлять одним и тем же осветительным прибором из нескольких мест. В качестве примера можно привести управление светильниками в коридоре. Заходя в коридор, можно при помощи переключателя включить свет. А пройдя по нему и оказавшись в конце коридора, с помощью другого переключателя удастся выключить свет.
Для того, чтобы иметь возможность включать или выключать освещение из трех и даже более различных точек, следует использовать так называемые проходные переключатели. В этом случае, ближе к началу и к концу электрической цепи следует смонтировать по одному одноклавишному переключателю. А уже между ними можно устанавливать любое количество переходных переключателей.

При этом такие места может определить сам заказчик, при выполнении электромонтажных работ. То есть удастся создать простую, надежную и комфортную систему управления осветительными приборами. При этом принципиальное отличие выключателей и переключателей заключается именно в количество контактов. Данное значение и обуславливает более широкие полезные возможности переключателей.

В чем сходство

Несмотря на серьезные отличия, данные приборы имеют немало и общих черт. Среди них, следует указать основные:

Они предназначены для управления освещением и электротехническими приборами.
Указанные изделия имеют несколько видов. Они могут монтироваться внутри помещений и на улице.
Существуют модели, имеющие влагозащищенные корпуса. Именно они предназначены для уличного монтажа, так как адаптированы к различным погодным явлениям.

Таким образом, переключатель имеет более сложную конструкцию и большее количество полезных возможностей, чем выключатель. При этом они не уступают выключателям в прочности и дизайнерском исполнении.

Раздел 3: Различие в применении

Переключатель, в свою очередь, позволяет переключаться между различными состояниями или параметрами. Например, в контексте электроники или электротехники, переключатель может использоваться для выбора режима работы, изменения направления движения или переключения между различными настройками.

Таким образом, главное различие в применении состоит в том, что выключатель обычно используется для управления электрической цепью, а переключатель — для изменения состояния или параметров системы.

Подраздел 1: Выключатель в бытовой сфере

В бытовых условиях выключатели обычно устанавливаются внутри электрощитов или на стенах помещений. Они могут быть однополюсными (для управления одним электрическим цепью) или многополюсными (для одновременного управления несколькими цепями).

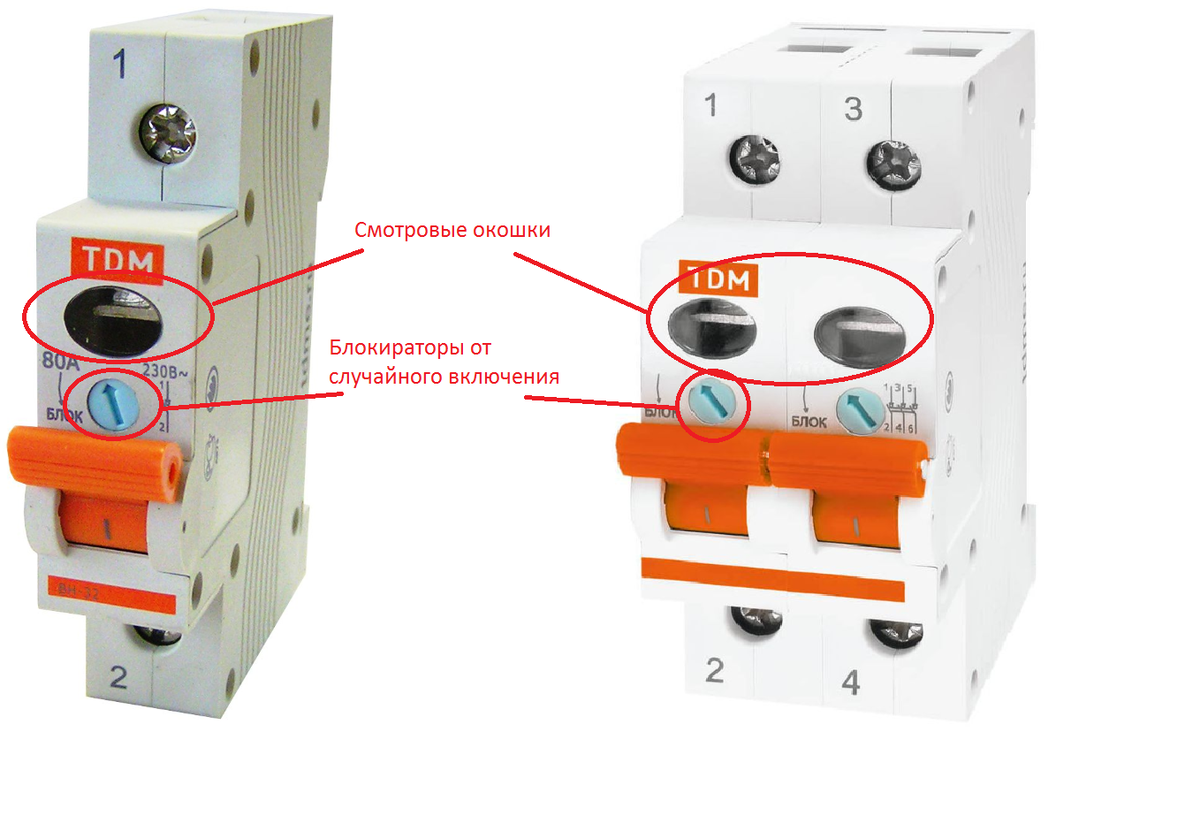

Для удобства использования, выключатели часто оснащены светодиодными или индикаторными лампами, которые позволяют визуально определить включенное или выключенное состояние. Некоторые выключатели также могут быть снабжены дополнительной защитой от случайного включения/выключения, такой как защитные крышки, блокировки или ключи.

Выключатель	Переключатель
Фиксированное положение (включено/выключено)	Различные положения для управления цепью
Управление электрическими цепями	Управление электрооборудованием (например, переключение режимов работы)
Механическое устройство	Механическое или электронное устройство

Подраздел 2: Переключатель в промышленности

Переключатели обычно используются для множественного переключения между двумя или более состояниями. Они имеют несколько контактов или позиций, и при переключении между ними устанавливают разные электрические соединения. Переключатели обычно не предназначены для быстрого выключения и включения электрической цепи, а служат для изменения состояния устройства или процесса.

Выключатели, с другой стороны, представляют собой устройства для простого включения и выключения электрической цепи. Их основная функция — обеспечить безопасное и надежное подключение и отключение электрических устройств от источника питания. Выключатели обычно имеют два положения: «включено» и «выключено», и обычно используются для управления освещением, бытовыми приборами и другими устройствами.

Таким образом, основное различие между переключателем и выключателем заключается в их функциях и способе использования. Переключатели позволяют выбирать между несколькими состояниями, а выключатели просто включают и выключают электрическую цепь.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

И лучше всего вызванить его, что называется “вживую”, тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать – значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка – неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Особенность проходного выключателя и самая простая схема подключения

Проходной выключатель отличается от обычного тем, что имеет три контакта. Если у простого есть только 1 вход и 1 выход, то у проходного 1 вход и 2 выхода. На вход подается фаза, а дальше переключатель перекидывает ее либо на первый выход, либо на второй. То есть аппарат не размыкает цепь, а просто переключает ее. Благодаря этому он позволяет легко и просто построить схему управления одним источником с разных мест. А сейчас, все же стоит перейти к ответу на вопрос: как подключить проходной выключатель. Самая простая схема подключения проходного выключателя выглядит следующим образом:

в соединительную коробку заводят кабель с тремя проводами: фаза, ноль, земля (если такое предусмотрено) от источника питания, такой же провод идет от лампочки и обоих выключателей;
ноль и землю со щитка, можно сразу подключить к светильнику;
фаза от лампочки подается на вход одного из проходных устройств;
фаза со щитка подключается к входу второго аппарата;

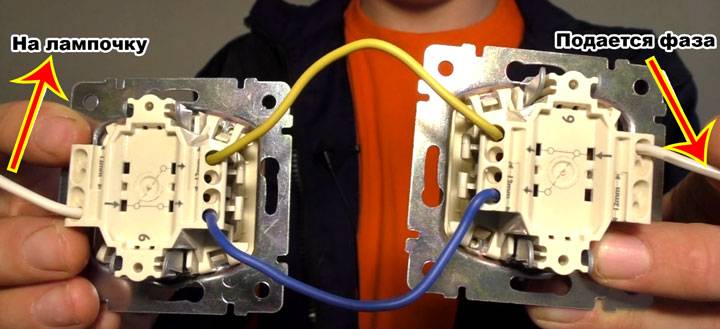

два выходных провода с первого выключателя подключаются к аналогичным контактам второго;
проверка результата. Теперь можно включать и выключать свет из разных мест.

Как видно, сделать такое не сложно, главное проявлять внимательность и аккуратность. Данная схема подключения проходного выключателя самая распространенная, но существуют и другие варианты. Управление одним источником света из 3х мест Бывают случаи, когда необходимо выключать одну лампочку и 3х мест (а то и более). Такое тоже возможно и сделать это легко. При этом остается базовая схема подключения проходного выключателя, но в цепь, между двумя устройствами добавляется еще перекидной. Он отличается от проходного тем, что имеет четыре контакта: 2 на входе и 2 на выходе. Два провода, которые идут с выхода первого проходного выключателя, подключаются на вход перекидного, а другие 2 (с выхода второго проходного) подключаются к выходу перекидного. После завершения работы вся схема отлично работает.

https://www.youtube.com/watch?v=9cG_VmdR4uk

Подключение проходного выключателя

Так как для работы схемы с проходным переключателем используется больше проводов, то подключение в распаечной коробке будет выглядеть сложнее – в ней появятся дополнительные элементы. Изначально в коробку приходят фаза и ноль от источника питания. Нулевой провод через соединение дальше напрямую идет к лампе, а фазный уходит на первый выключатель. Дальше в переключателе он разделяется на две линии и обе они возвращаются в коробку, где через соединение идут ко второму выключателю, после которого опять один провод попадает в распаечную коробку и через последнее соединение уходит на лампу.

Можно было бы и сэкономить на проводе, пустив «управляющие» ветви напрямую от одного выключателя к другому, но грамотный электрик так делать никогда не будет по ряду причин:

Подключение через коробку является наиболее правильным с точки зрения составления электрических цепей.

В случае поломки другой электрик сможет без дополнительных поисков прозвонить, определить неисправность и отремонтировать проводку.

Такая схема упрощает установку третьего, четвертого и т.д. переключателя, в случае такой необходимости.

Как итог – качественно сделанное соединение будет выполнено только через распаечную коробку.

Разновидности устройств

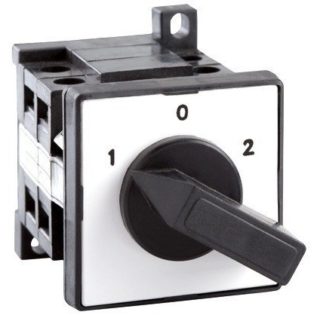

Поворотный переключатель

Существует несколько вариантов переключателей. Чтобы подобрать оптимальный, следует учитывать тип решаемой задачи, необходимый способ управления механизмом, параметры существующей электрической цепи.

По управлению и перемещению тумблера различают следующие виды:

угловые (с внутренними контактами или коромысловые);
нажимные;
поворотные.

Угловые устройства обоих типов отличаются возможностью тумблера находиться в двух фиксированных положениях. Сдвиг рукоятки позволяет перемещать подвижный контакт от одной цепи к другой. Происходит перенаправление движения постоянного и переменного токов.

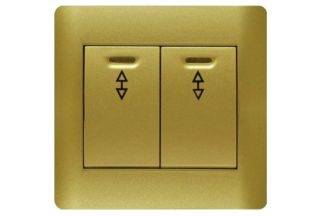

Переключатель с двумя клавишами

Максимальная нагрузка – 6 Ампер. При этом наблюдается небольшой уровень сопротивления (не больше 0,02Ом). Надежность такого оборудования определяется числом возможных переключений (среднее количество – 10 000 раз).

Дополнительная классификация – по клавишам. Различают три основных типа:

с одной кнопкой;
с двумя;
с тремя.

По внутреннему строению переключатели бывают:

классические (проходные);
промежуточные (перекрестные);
комбинированные.

Разница проходного и перекрестного переключателя в количестве рабочих электродов. В первом случае – три контакта, во втором – по два на вход и выход электрической цепи. Промежуточные используют для управления несколькими источниками света, а не одним.

Принцип работы и терминология

Понятие «проходной выключатель» не совсем обозначает его функциональную принадлежность. Если его применять по прямому назначению, то логичнее употреблять термин «проходной переключатель». Но в обиходе прижились оба варианты.

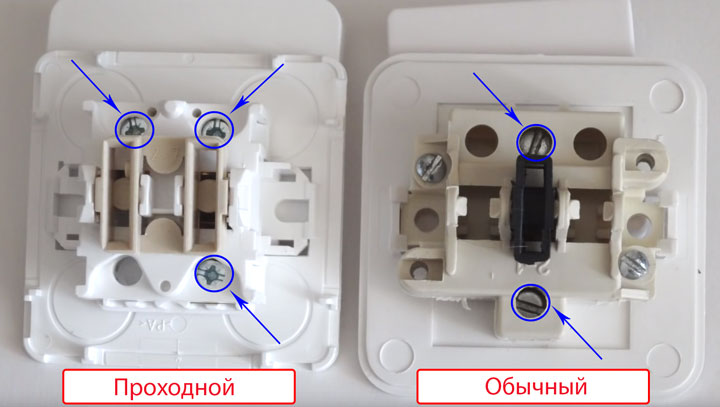

Проводной выключатель внешне ничем не отличается от стандартного. Разница только в организации системы контактов. Для начала вспомним как работает обычный выключатель. Основное его назначение – это размыкание и замыкание цепи. Назначения переключателя, в принципе, также.

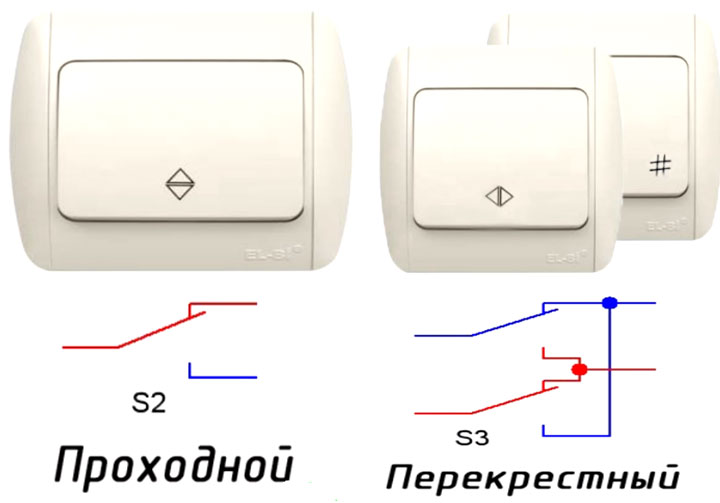

Разницу можно заметить, если взглянуть на условные обозначения.

На рисунке видно, что переключатель оснащен третьим контактом, назначение которого разительно отличается от двухклавишного выключателя, который также имеет три контакта.

Фактически, разница работы выключатели и переключателя происходит в момент размыкания электрической цепи:

выключатель разрывает цепь;
переключатель разрывает одну цепь и замыкает вторую.

Вторая цепь в данном случае – это контакты парного переключателя, так как эти устройства не работают самостоятельно.

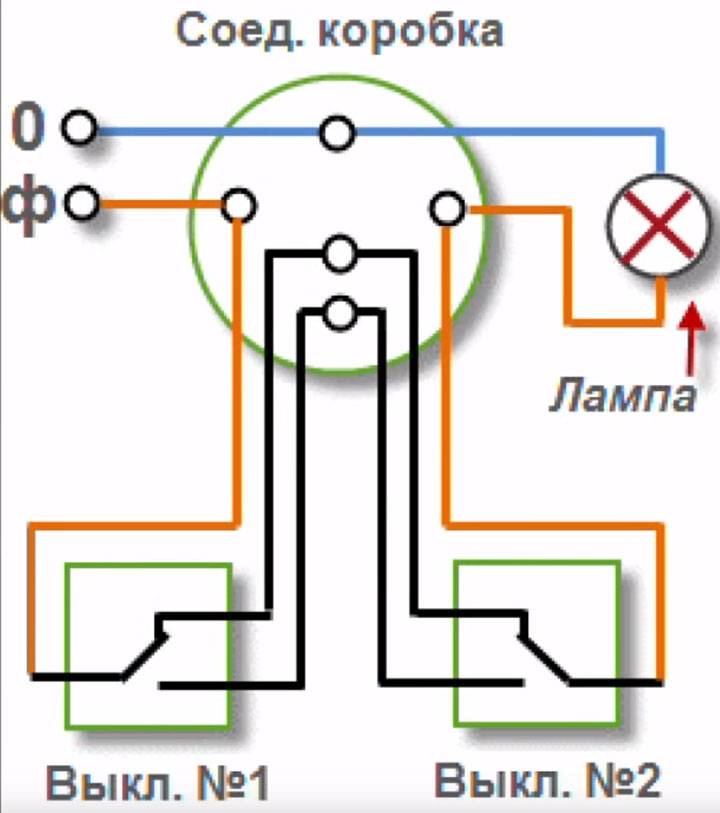

Рассмотрим схему подключения проходных переключателей с управлением из двух мест.

Принцип работы контактов такого выключателя похож на коромысло. На рынке, кстати, редко, но все же встречаются переключатели с нулевым положением, то есть разомкнутыми могут быть сразу две цепи. Проходной коммутатор можно использовать как обычный – третий контакт в таком случае не подключается.

Второй вариант, когда из обычного выключателя делается проходной, рассматривать не будем. Это было характерно для 90 лет, но сейчас на рынке представлено достаточное количество моделей по приемлемым ценам и экспериментировать в данном направлении не совсем целесообразно.

Схемы подключения проходного переключателя

Подключение и планировка электросети с переключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости устанавливать дополнительные (промежуточные) точки отключения и других. Например, в многоэтажном здании следует просчитать возможность управлением света на всех уровнях, схема будет существенно отличаться от той, что нужна для одной комнаты.

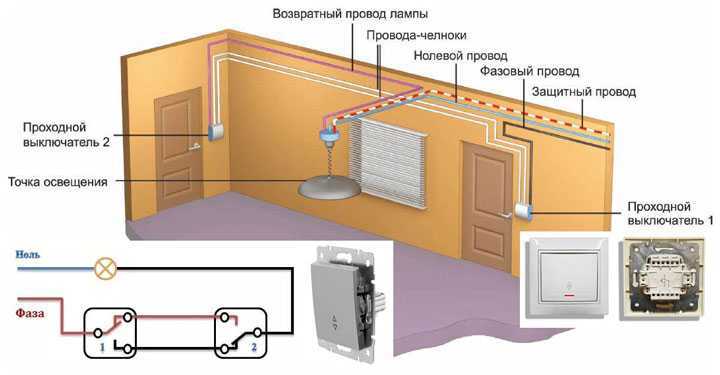

Подключение проходного выключателя в квартире. Расположение на стенах

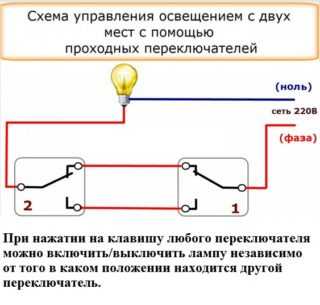

Подключение двух проходных переключателей

Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими небольшими лампочками одной сети, например, в коридоре.

При установке следует учитывать тип переключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного вида в одной коробке (используется для удобства и экономии места). Для шестиконтактного переключателя подводят два трехжильных провода.

Подключение нескольких параллельных потребителей

Проходные многоконтактные переключатели используют для нескольких пользователей, работающих параллельно. Отличительный момент – подключение к фазам. Клеммы на входе от распределительной коробки необходимо соединить между собой и подключить к одной единственной фазе. Если подключить разные к одному устройству, произойдет замыкание и перегорание всей электрической цепи.

Промежуточная точка управления

Дополнительный элемент управления необходим для переключения с нескольких точек – трех и больше. В этом состоит отличие выключателя проходного от перекрестного – в данном случае используют последние.

Промежуточный механизм меняет направление тока в цепи. Действие зависит от положения переключателя на двух концах проводки – на какую сеть подается напряжение с разных сторон.

Для двух переключателей на один источник света не требуется составлять сложную схему монтажа. Главная особенность – наличие трехжильного кабеля. Чтобы установить промежуточные элементы и большее количество устройств требуется помощь

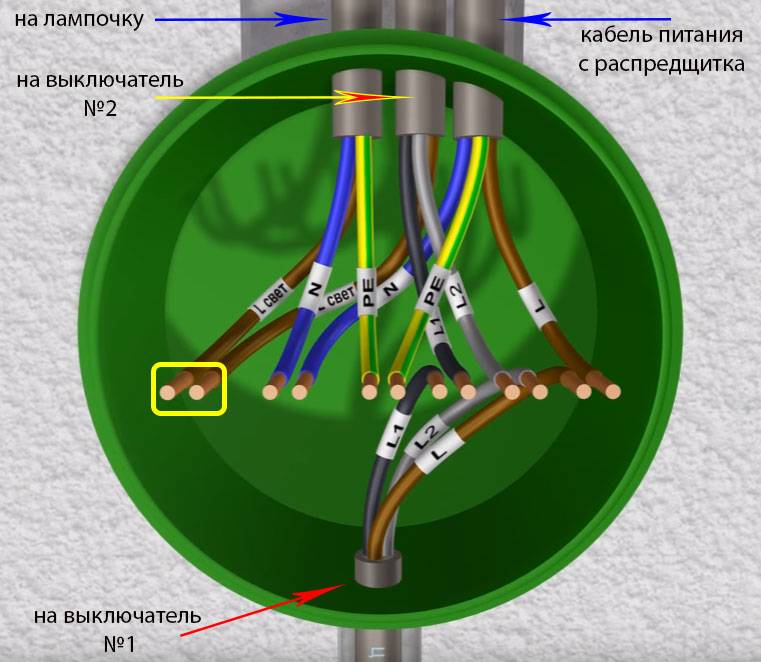

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника.

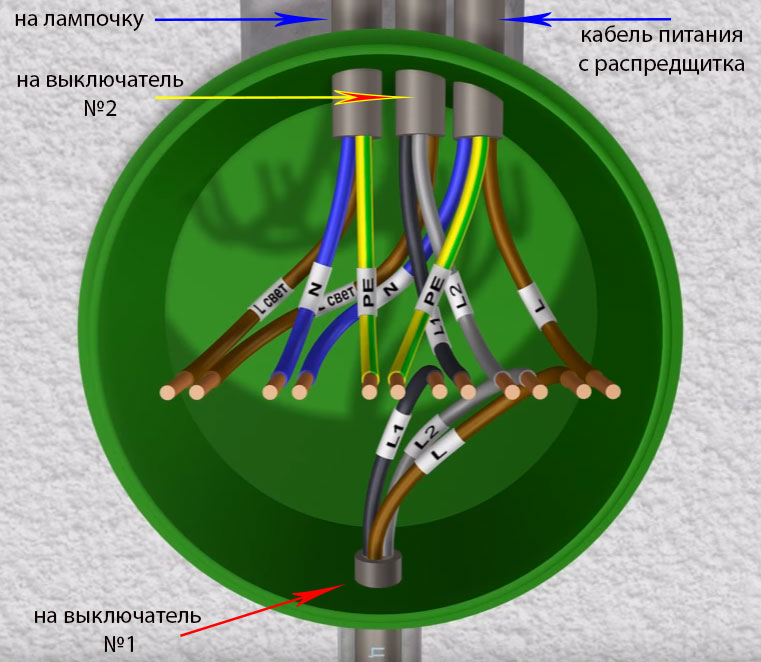

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

фаза с автомата должна приходить на общий проводник первого выключателя

и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

два остальных вспомогательных проводника, соединяются между собой в распредкоробке

ноль и земля подаются напрямую без выключателей сразу на лампочки

Выключатель и переключатель в чем разница

Очень часто мы встречаемся с недопониманием Покупателей в отличиях выключателей от переключателей. Так же не совсем понятно, что это за такие проходные, промежуточные и перекрестные переключатели и переключатели на «два направления».

Давайте разберемся, в чем же разница между этими устройствами.

Постараемся писать языком доступным для всех, поэтому заранее просим не придираться к стилистике написания, терминам и т.п.

Выключатель – устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно, разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно. Как выглядит белый выключатель артикул 774401 серия Valena (Валена) с обратной стороны показано на фото справа.

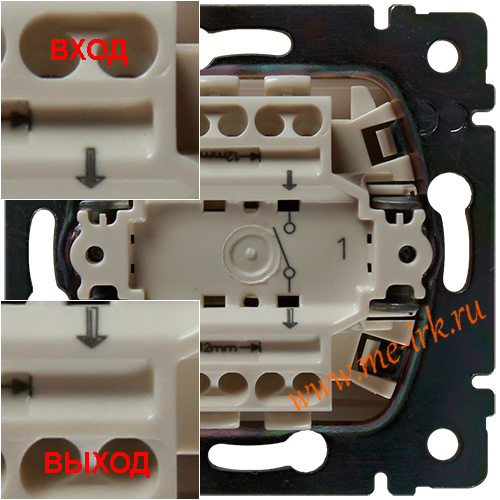

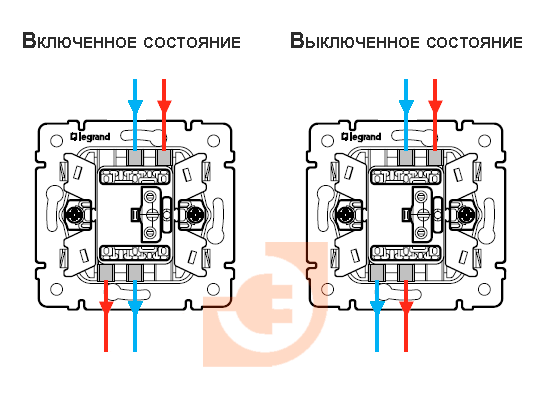

У правильно смонтированных выключателей, во включенном состоянии клавиша занимает положение «вверх», а в выключенном положение «вниз». При подключении по схеме , если фазный проводник подключить к «выходу» выключателя, а «нагрузку» к входу, то клавиша выключателя будет всегда «перевернута». То есть во включенном состоянии клавиша будет занимать положение «вниз», а должна занимать положение «вверх», и наоборот.
При подключении по схеме , фаза будет сначала проходить через лампу, а разрываться на выключателе (т.е. в выключенном состоянии выключателя лампа будет всегда находиться под напряжением). А это неправильно! При правильной схеме подключения, «фаза» в выключенном состоянии разрывается на выключателе и напряжения на лампе не будет (т.е. когда Вы будете менять сгоревшую лампу, то Вас не ударит током).

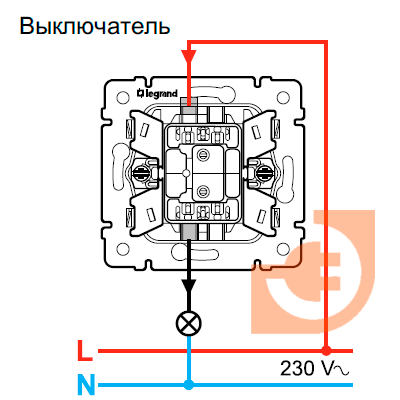

Рисунок 1. Схема подключения выключателя.

Еще бывают двух полюсные выключатели, которые разрывают не только фазный провод, а еще и нулевой (нейтральный) проводник, но они, как правило, используются только в специфичных случаях.

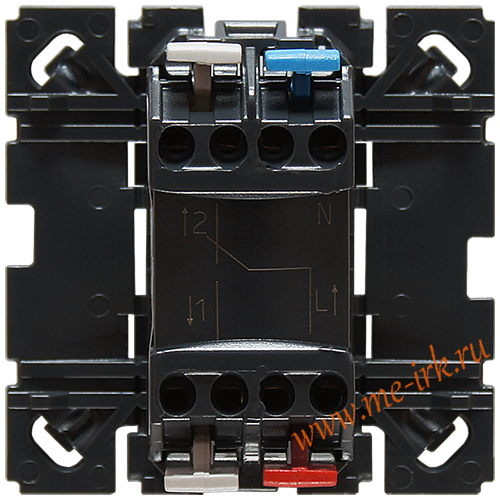

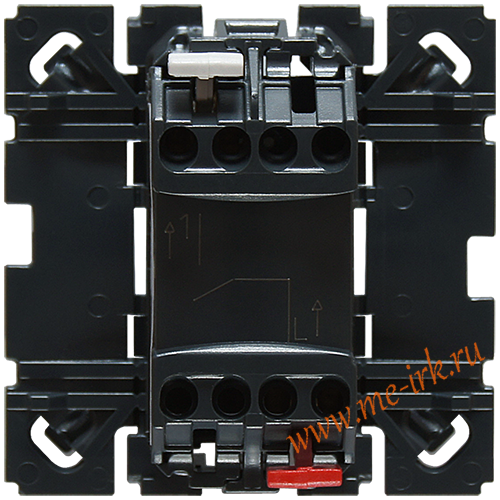

Переключатель — устройство, имеющее три контакта (или более). Во «Включенном состоянии» замыкает первый и второй контакты, а в «Выключенном состоянии» замыкает первый и третий контакты. По сути, переключатель постоянно находится во включенном состоянии – либо в одном, либо в другом.

Отсюда и название «Переключатель» — переключает с одного контакта на другой. Если у переключателя задействовать только два контакта, он будет работать как выключатель.

В своих каталогах Legrand применяет понятие «переключатель на два направления» — так оно и есть, потому что переключатель переключает между двумя контактами. Вообще переключатель может переключать между тремя и более контактами, но в электроустановочных механизмах если и встречается такие, то крайне редко, поэтому никто не уточняет на сколько направлений переключают переключатели. Еще часто переключатели называют «проходными выключателями», но это понятие, по нашему мнению, некорректное и его применять не стоит.

Одно из самых популярных применений переключателя – это управление освещением с двух мест. Для управления освещением потребуется всего два переключателя, а для управления освещением с трех и более мест не обойтись без применения проходных (перекрестных) переключателей.

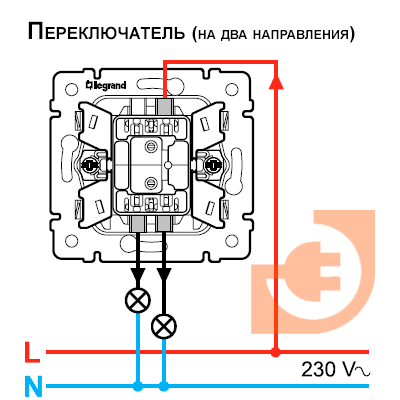

Рисунок 2. Схема подключения переключателя.

Переключатели в нашем каталоге:

Внутреннего монтажа — в сериях: Celiane, Valena, Cariva, Mosaic.
Настенного монтажа — в сериях: Quteo, Oteo.
Влагозащищенные — в сериях: Quteo, Plexo.

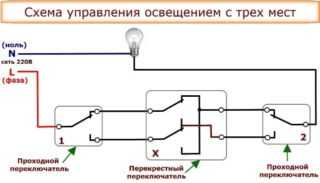

Промежуточный (он же перекрестный) переключатель – устройство, переключающее две отдельные линии накрест (то есть, если до перекрестного переключателя фаза шла справа, а ноль слева, то при переключении они поменяются местами). Внешний вид промежуточных переключателей ничем не отличается от обычных выключателей. Для наглядности смотрите схемы на рисунках.

Промежуточный переключатель обычно применяют для управления освещением с трех и более мест.

Этот переключатель называют «перекрестным», потому что он при переключении как бы перекрещивает линии, а «Промежуточным» называют за то что он в схеме включения при управлении с трех или более мест находится в промежутке между «переключателями на два направления».

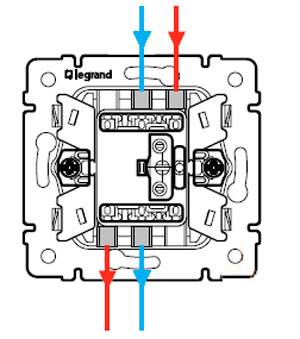

Рисунок 3. Схемы состояний проходного переключателя.

Особенности выключателей

Электрические приборы являются важным элементом повседневной жизни. В настоящее время практически вся инфраструктура как крупного города, так и отдельно взятой квартиры завязана исключительно на электричестве.

Освещение, кухонные электроприборы, домашний электроинструмент, бытовая техника, компьютеры, телефоны и телевизоры – всё от электричества в сети. Разумеется, для эффективного управления этим предусмотрено также достаточно много приборов.

Неотъемлемым компонентом любого дома, где в принципе имеется электрическое освещение, являются настенные выключатели. Учитывая широкий набор возможных вариантов освещения, а также особые требования жильцов, может быть спроектирована особая система, которая имеет не только обычные выключатели света, но и переключатели.

Стоит отметить, что во многих случаях такие понятия могут путаться в повседневной речи. Иногда они даже взаимозаменяемы, хотя по своему функционалу эти электрические приборы существенно различаются.

Разумеется, для того чтобы выявить истину, необходимо предельно точно оценить, что является выключателем, а что представляет собой переключатель. В соответствии с терминологией выключателем называется коммуникационное устройство, где имеется только две возможные позиции.

https://youtube.com/watch?v=3yLQJbjN8Eo

Для прояснения стоит отметить, что все коммуникаторы отвечают за подключение и передачу электроэнергии по цепям. Выключатели самых различных типов способны охватывать широчайший диапазон допустимого значения напряжения и силы тока. Существуют образцы, способные эффективно смыкать и размыкать контакты много раз при напряжении до 1000 Вольт.

Бытовые выключатели имеют различные виды исполнения. Очень часто мы сталкиваемся как раз с вариантами внутреннего исполнения, которые прячутся в стену. Имеются также типы и для внешней установки, которые монтируются непосредственно на открытой проводке, идущей по верху стены.

Основной сферой использования выключателей является включение и выключение света либо других электроприборов в отдельном порядке. Это значит, что переведя положение выключателя в другое состояние, можно добиться либо включения, либо выключения прибора в зависимости от первоначального положения.

Основной разницей является количество возможных смыкаемых и размыкаемых пар контактов. Если говорить об одноклавишном переключателе, то такая конструкция имеет три контакта для соединения. Двухклавишные варианты уже могут управлять шестью контактами.

Ключевым отличием переключателя является то, что контакт не просто разрывается, как это делают все виды выключателей. При смене положения электричество перенаправляется в другую цепь. В результате после размыкания одной пары контактов тут же смыкается другая.

В отдельных случаях это чрезвычайно удобно, например, при наличии большой или длинной прихожей. Когда несколько переключателей работают в тандеме, это компоновка называется проходным выключателем.

Удобным решением является совместное использование выключателей и переключателей, например, при управлении освещением в подъезде. В таком случае обычный одноклавишный переключатель остается на первом и последнем этаже, тогда как между ними устанавливаются проходные одноклавишные переключатели.

Благодаря возможности перенаправления тока на различные линии цепей, имеется возможность обеспечения самых разнообразных решений в области электрического освещения. Можно обеспечить переключение между двумя люстрами, включение и выключение их из различных участков комнаты или квартиры, управление многими компонентами самым гибким образом.

Понимание различий между выключателем и переключателем

1. Тип контроля

Одно из основных различий между выключателем и переключателем – это тип контроля. Выключатель применяется для полного включения или выключения электрической цепи. Он имеет два состояния – включен и выключен. Переключатель, с другой стороны, имеет более сложные функции контроля. Он может иметь несколько положений, позволяющих выбирать различные варианты подключения или комбинации цепей. Например, переключатель может использоваться для переключения между несколькими источниками питания или для выбора различных режимов работы.

2. Управление нагрузкой

Еще одно важное различие – это способ управления нагрузкой. Выключатель обычно используется для управления основной нагрузкой в электрической цепи, например, для включения и выключения освещения или домашних приборов

Переключатель на самом деле не управляет нагрузкой напрямую, а лишь определяет подключенный к ней источник питания или режим работы. Он может быть частью более сложной системы контроля и управления нагрузкой.

3. Механизм работы

Механизм работы также различается у выключателя и переключателя. Выключатель обычно имеет простой двухполюсник, который при включении или выключении перемыкает оба полюса контактов практически одновременно. Переключатель обычно имеет множество полюсов и механизм, позволяющий изменять состояние каждого полюса независимо. Это обеспечивает большую гибкость и выбор определенных положений для каждого полюса в соответствии с требованиями.

4. Место применения

Выключатели и переключатели используются в различных местах в электрических системах. Выключатели чаще всего применяются в домах и коммерческих зданиях для управления освещением и бытовыми приборами. Переключатели могут использоваться в более сложных системах управления, таких как промышленные установки, автоматические системы контроля и управления, системы безопасности и т.д.

Сравнение выключателя и переключателя Параметр Выключатель Переключатель

Тип контроля Двухпозиционный Множество положений

Управление нагрузкой Непосредственное С помощью выбора источника питания или режима работы

Механизм работы Простой двухполюсник Множество полюсов и возможность изменения каждого независимо

Место применения Дома, коммерческие здания Промышленные установки, автоматические системы контроля и управления, системы безопасности и др.

В итоге, выключатель и переключатель – это разные устройства, предназначенные для различных целей. Выбор между выключателем и переключателем зависит от конкретных требований электрической системы и желаемой функциональности.

Конструкция

Из чего состоит одноклавишный проходной переключатель и устройство с несколькими клавишами? Приспособление с одной клавишей состоит из трех контактов; в его состав входит одна вводная клемма и две выходные.

Устройство дублирующего переключателя уже с двумя клавишами следующее: шесть контактов, то есть две входные клеммы и шесть выходных; с тремя – девять: три входные и шесть выходных клемм, и так далее.

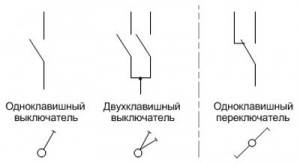

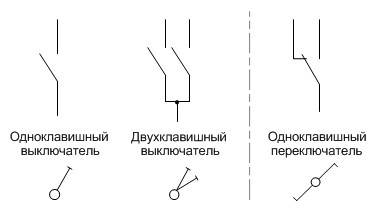

Условное обозначение на схеме обычного выключателя представляет собой окружность, из которой выходит ответвление Г-образной или Т-образной формы. Г-образное ответвление означает, что выключать в открытом исполнении, Т-образное – в скрытом исполнении. Число ответвлений означает число клавиш.

Дублирующие переключатели изображаются с помощью тех же фигур, однако, для отличия их от стандартных устройств, ответвления Г-образной и Т-образной формы наносят с двух противоположных сторон окружности.

Возможно применение проходного выключателя в электрических схемах в качестве обычного. Как известно, по своей задумке эти переключатели должны использоваться в паре. Если же начать эксплуатировать его без пары, то он может служить как обычный выключатель, просто прерывая цепь и отключая свет. Однако, в таком случае, теряется целесообразность и сама суть применения именно данного типа исполнения, ведь главной особенностью проходных выключателей является сам их принцип работы, основанный на переключении.

Существует и такой способ управления источниками освещения, как беспроводное переключение света. Чтобы управлять светом используют специальный пульт. Пульт позволяет осуществлять выключение/включение при помощи радиосигнала, направляя его на реле управления, соединенное с осветительным устройством. Это мероприятие требует установки силового блока, на который и поступает команда управления. Блок размещают рядом с источником света, либо в местах, где к нему подходят провода.

Проходной выключатель, принцип его работы

В отличие от обыкновенного выключателя освещения, где выполняется прерывание цепи (разрыв фазного провода) в проходном выключателе происходит коммутация с одного контакта на другой. Вместо прерывания цепи происходит перекидывание контакта, из-за чего данные выключатели называют ещё перекидными. Проходным выключателем правильнее называть систему из нескольких перекидных выключателей. Ниже на рисунке показано, как реализовывается схема проходного выключателя с применением двух перекидных выключателей.

На схеме видно, что положение контактов переключателей установлено таким образом, что на лампу подается напряжение. При нажатии любого из переключателей происходит разрыв цепи и выключение лампы. Если в дальнейшем нажать второй выключатель, то подача напряжения на лампу будет осуществлена через вторую линию. Так же существуют двухклавишные проходные выключатели. По сути это два одноклавишных выключателя, объединённые в одном корпусе. Применяются они для подключения разных осветительных групп одного помещения или в тех случаях, когда из одного места необходимо управлять освещением в разных помещениях. Установленный в тамбуре двухклавишный проходной выключатель позволят включать освещение на лестнице и проходном тамбуре или на улице.

Существуют и более сложные схемы проходных выключателей. В них, совместно с перекидными выключателями, применяются так называемые перекрестные переключатели. В качестве перекрестного переключателя можно применять двухклавишный проходной выключатель, но для этого нужно установить две перемычки. В настоящее время можно приобрести готовые перекрестные выключатели, не требующие установки дополнительных перемычек.

Перекрестной переключатель имеет две пары контактов. В зависимости от их положения происходит коммутация на один из проводов. Теперь управлять освещением можно из трех точек. В качестве примера можно взять освещение лестничных пролетов в трехэтажном строении.

Для реализации проектов освещения, в которых требуется большее количество проходных выключателей, в данную схему добавляют необходимое число перекидных переключателей. В зависимости от выбранной схемы и количества проходных выключателей, выполняют прокладку кабеля с требуемым числом проводников.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

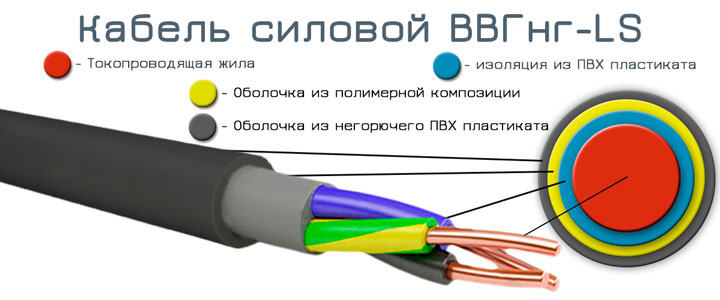

1Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2

2Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.
