Макс Невелов Принцип работы выключателей
Выключатели представляют собой электромеханические устройства, которые используются для открытия и закрытия электрической цепи. Они могут работать в одном из двух положений: включено (замкнутое состояние) или выключено (разомкнутое состояние).
Основная функция выключателей — обеспечивать безопасность и удобство включения и выключения электрического оборудования. Когда выключатель находится в состоянии включено, электрическая цепь замкнута, и электричество проходит через устройство, питая подключенное к нему оборудование. Когда же выключатель находится в состоянии выключено, цепь разомкнута и не пропускает электрический ток, что позволяет контролировать энергопотребление и обеспечить безопасность при работе с оборудованием.
Выключатели могут иметь различные дизайны и механизмы работы. Некоторые из них имеют переключательный механизм, который позволяет включать и выключать электрическую цепь путем перемещения рычага вверх и вниз. Другие выключатели могут быть с кнопкой, которую нужно нажать для включения или выключения, или с поворотным механизмом.
Выключатели могут быть однопозиционными или многопозиционными. Однопозиционные выключатели имеют только два положения: вкл/выкл. Многопозиционные выключатели могут иметь несколько положений рычага или кнопки и позволяют устанавливать различные режимы или параметры работы электрического устройства.
В целом, принцип работы выключателей основан на прерывании или восстановлении электрической цепи. Выключатель выполняет функцию переключения — он может быть открытым или закрытым, и в зависимости от положения, определяет, будет ли проходить электрический ток. Выбор конкретного типа выключателя зависит от требований и потребностей для работы с электрической цепью.
Как подключить простейший проходной выключатель?
Перед монтажом следует начертить схему всех соединений.

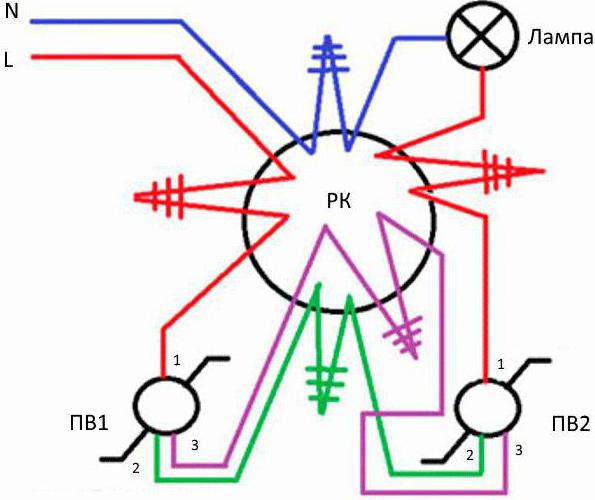

Сначала устанавливается (РК). В ней будут собраны и соединены все провода. Питание сюда подается из щита управления. Для этого прокладывается трехжильный кабель 3 х 1,5 мм. Он наиболее распространен для всех схем подключений. Здесь две жилы являются питающими, а третья – для заземления электроприборов. Кроме того, устанавливаются 2 подрозетника, в которые будут помещены переключатели. От каждого стакана и от светильника прокладываются трехжильные кабели к РК.
После того как все провода и кабели находятся на своих местах, выполняются соединения. Сначала подключается провод фазы L между выходом автомата и входом ПВ1 (№1). Затем между собой соединяются соответствующие выходные контакты (2-2, 3-3) переключателей. Далее производится их установка в подрозетник. Две клеммы патрона к входу ПВ2 (№1) и к синей жиле нейтрали из щитка управления. Если она подводится с его выходного контакта, если однополюсный – с нулевой шины. Конец заземляющей жилы изолируется. Или подсоединяется к корпусу светильника, если он металлический.
Когда все подключения закончены, в патрон вворачивается лампочка. Затем проверяется схема проходного переключателя включением автомата в щитке. Лампа может загореться сразу. Или после включения ПВ1 или ПВ2. Погасить ее можно, если нажать на клавишу любого из переключателей
Важно! В переключателях нет фиксированных положений “включено” и “выключено”
Что такое выключатель?
Выключатели могут использоваться в домашних электрических системах, коммерческих и промышленных зданиях, автомобилях и других местах, где требуется управление электрическими цепями. Они могут быть установлены на стены, в распределительные щиты или внутри электрических приборов.
Существует несколько типов выключателей, включая однополюсные, двухполюсные и трехполюсные выключатели. Однополюсные выключатели используются для соединения или разъединения одной фазы электрической цепи, двухполюсные — для разъединения или соединения двух фаз, а трехполюсные — для трех фаз.
Выключатели могут быть управляемыми или нет. Управляемые выключатели часто используются в современных системах автоматизации и позволяют удаленно управлять электрическими цепями. Это может быть полезно, когда требуется включение или отключение электрических приборов издалека.
При выборе выключателя следует учитывать его номинальный ток, механизм переключения (нажимной, поворотный и т. д.), дизайн, надежность, и другие факторы. Поэтому рекомендуется обратиться к специалисту или электрику, чтобы выбрать подходящий и надежный выключатель для вашей электрической системы.
Что такое переключатель?
Переключатели могут иметь разные формы и конструкции. Они могут состоять из одного или нескольких переключающих элементов, которые перемещаются по определенным положениям для изменения состояния цепи.
Наиболее распространенными типами переключателей являются однопозиционные (включение/выключение) и многопозиционные, которые позволяют выбирать различные положения и режимы устройства или схемы.
Примерами применения переключателей могут служить переключатели освещения, переключатели скоростей на вентиляторах или переключатели режимов на электронных приборах.
Монтаж двухклавишных переключателей для управления с двух мест
Последовательность действий должна быть такая:
- Составляется схема, без которой сложно сделать подключения.
- Устанавливаются распределительные коробки и подрозетники.
- Монтируются 2 группы освещения.

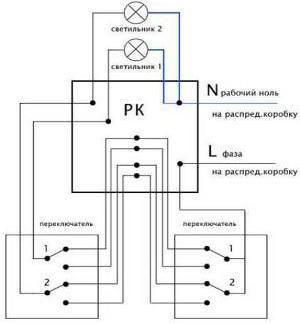

- Прокладываются трехжильные кабели из расчета подключения к 6 контактам каждого переключателя и к светильникам.
- По составленной схеме производится подключение жил кабелей в распределительной коробке, к патронам ламп и к переключателям.
Переключатель проходной двухклавишный можно заменить схемой из четырех одноклавишных. Но она будет нерациональной. Поскольку потребуется больше распределительных коробок и увеличится расход кабеля.

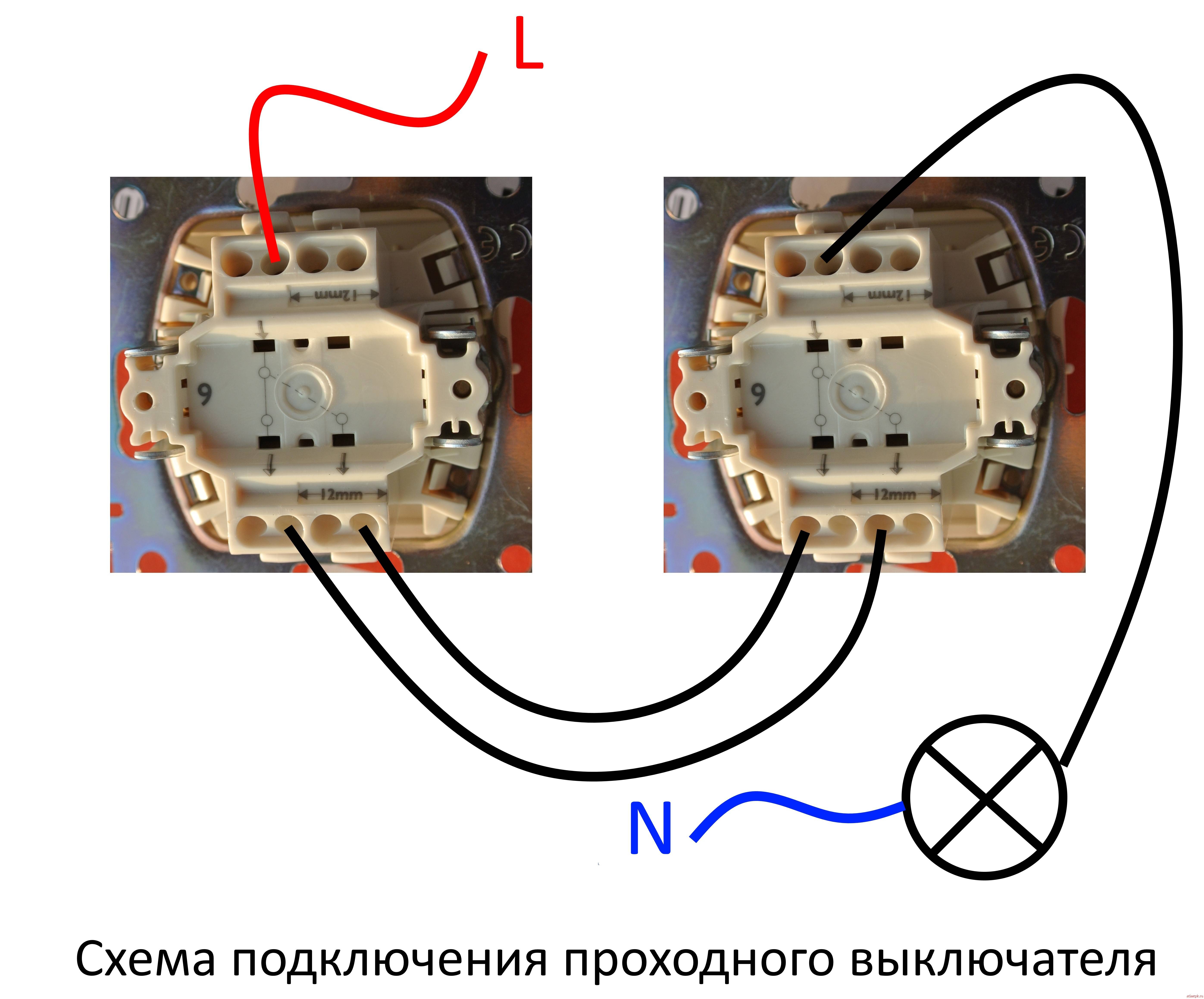

Подключение проходного выключателя
Так как для работы схемы с проходным переключателем используется больше проводов, то подключение в распаечной коробке будет выглядеть сложнее – в ней появятся дополнительные элементы. Изначально в коробку приходят фаза и ноль от источника питания. Нулевой провод через соединение дальше напрямую идет к лампе, а фазный уходит на первый выключатель. Дальше в переключателе он разделяется на две линии и обе они возвращаются в коробку, где через соединение идут ко второму выключателю, после которого опять один провод попадает в распаечную коробку и через последнее соединение уходит на лампу.
Можно было бы и сэкономить на проводе, пустив «управляющие» ветви напрямую от одного выключателя к другому, но грамотный электрик так делать никогда не будет по ряду причин:
Подключение через коробку является наиболее правильным с точки зрения составления электрических цепей.
В случае поломки другой электрик сможет без дополнительных поисков прозвонить, определить неисправность и отремонтировать проводку.
Такая схема упрощает установку третьего, четвертого и т.д. переключателя, в случае такой необходимости.
Как итог – качественно сделанное соединение будет выполнено только через распаечную коробку.
Разновидности устройств
Поворотный переключатель
Существует несколько вариантов переключателей. Чтобы подобрать оптимальный, следует учитывать тип решаемой задачи, необходимый способ управления механизмом, параметры существующей электрической цепи.
По управлению и перемещению тумблера различают следующие виды:
- угловые (с внутренними контактами или коромысловые);
- нажимные;
- поворотные.
Угловые устройства обоих типов отличаются возможностью тумблера находиться в двух фиксированных положениях. Сдвиг рукоятки позволяет перемещать подвижный контакт от одной цепи к другой. Происходит перенаправление движения постоянного и переменного токов.
Переключатель с двумя клавишами
Максимальная нагрузка – 6 Ампер. При этом наблюдается небольшой уровень сопротивления (не больше 0,02Ом). Надежность такого оборудования определяется числом возможных переключений (среднее количество – 10 000 раз).
Дополнительная классификация – по клавишам. Различают три основных типа:
- с одной кнопкой;
- с двумя;
- с тремя.
По внутреннему строению переключатели бывают:
- классические (проходные);
- промежуточные (перекрестные);
- комбинированные.
Разница проходного и перекрестного переключателя в количестве рабочих электродов. В первом случае – три контакта, во втором – по два на вход и выход электрической цепи. Промежуточные используют для управления несколькими источниками света, а не одним.
Как работает одноклавишный переключатель?
Принцип действия состоит в том, что перекидным контактом размыкается одна цепь, и при этом замыкается другая. Схема подключения проходного переключателя всегда есть на его обратной стороне. Один из контактов является общим (1), а два других – перекидными (2, 3). Из двух таких устройств, расположенных в разных местах, можно собрать простейшую и наиболее распространенную схему управления светильником с двух разных точек.

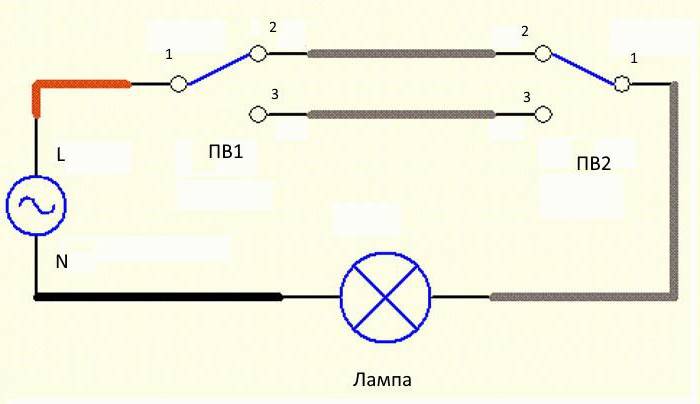

Совпадающие по номерам клеммы 2 и 3 переключателей ПВ1 и ПВ2 соединяются между собой проводкой. Входная часть 1 от ПВ1 подключается к фазе, а ПВ2 – к светильнику. Другим концом лампа соединяется с нулевым проводом питания. Как работает схема проходного переключателя, проверяется путем его включения. Для начала подается напряжение. При этом лампа последовательно загорается или гаснет при независимом переключении любого из выключателей. Если разрывается цепь одного из них, схема перестает работать. Но в то же время другая линия подготавливается к включению.
Принцип действия — особенности переключения электрической цепи
Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.
Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.
Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.
Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.
Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).
Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.
При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.
Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.
Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.
Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.
Схема при подключении трех и больше переключателей

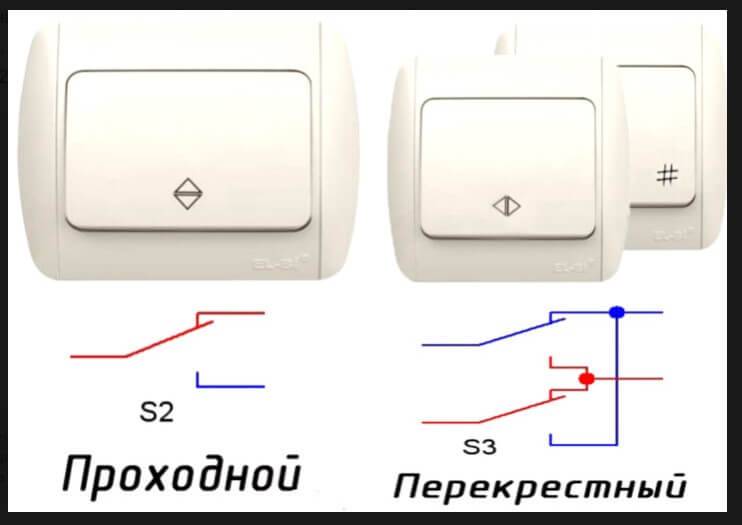

Из приведенной выше схемы понятно, что проходные выключатели могут использоваться только в паре – третье аналогичное устройство подключить таким же образом не получится. Решается эта проблема применением так называемого перекрестного или реверсивного переключателя – внешне он выглядит как обычный, но в отличие от него и проходного имеет не две или три, а четыре клеммы.
Его назначение – при переключении менять местами подсоединенные провода. К примеру, если пронумеровать клеммы, то пусть входные будут 1 и 2, а выходные 3 и 4 соответственно. Ток по одному проводу может подаваться на клемму 1 и проходя через переключатель попадать на клемму 3, а по второму заходить на клемму 2 и выводиться через клемму 4. После переключения, ток все так же подается на клемму 1, но выводится уже через клемму 4, а если он будет идти на клемму 2, то выводиться будет через клемму 3. Таких устройств в схеме можно использовать неограниченное количество. Принцип их работы на рисунке:
Для наглядности схема дана во включенном состоянии, но из нее понятно, что если изменить положение любого их проходных или реверсивных выключателей, то цепь разомкнется. Если, к примеру, это будет первый реверсивный, то ток пойдет по цепи следующим образом:
Лампа гореть не будет, так как на втором проходном выключателе цепь окажется разомкнута. Опять же ясно, что теперь снова достаточно изменить положение любого из выключателей, чтобы цепь замкнулась и лампа засветилась.
Общие недостатки, которыми обладает такой способ подключения: большой расход проводов и сложность монтажа. Особенно легко неопытному мастеру запутаться в подключениях проводов в распаечной коробке, ведь их количество которых растет пропорционально числу используемых переключателей.

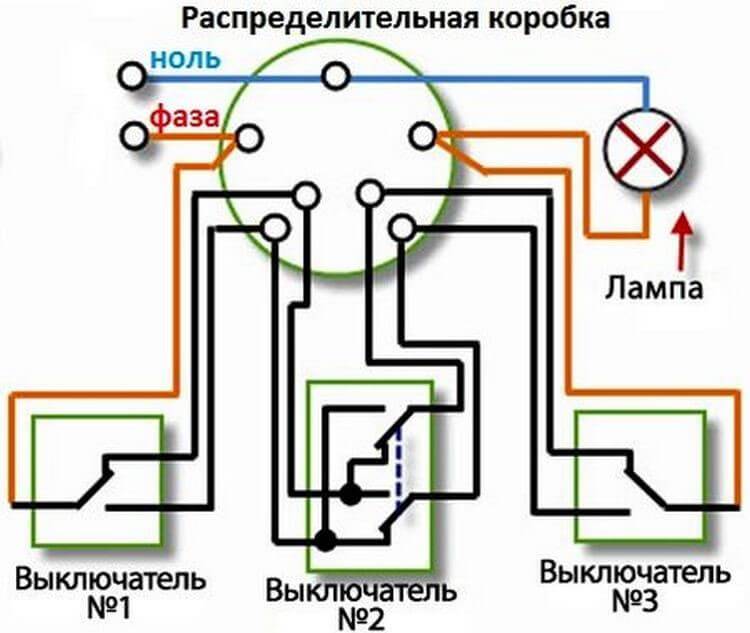

Каждый следующий выключатель добавляет в коробку четыре провода и две скрутки между ними.
На самом деле не все так страшно – даже три или четыре переключателя применяются достаточно редко, не говоря уже о большем количестве.
Наглядно работа проходного и реверсивного переключателей на видео:

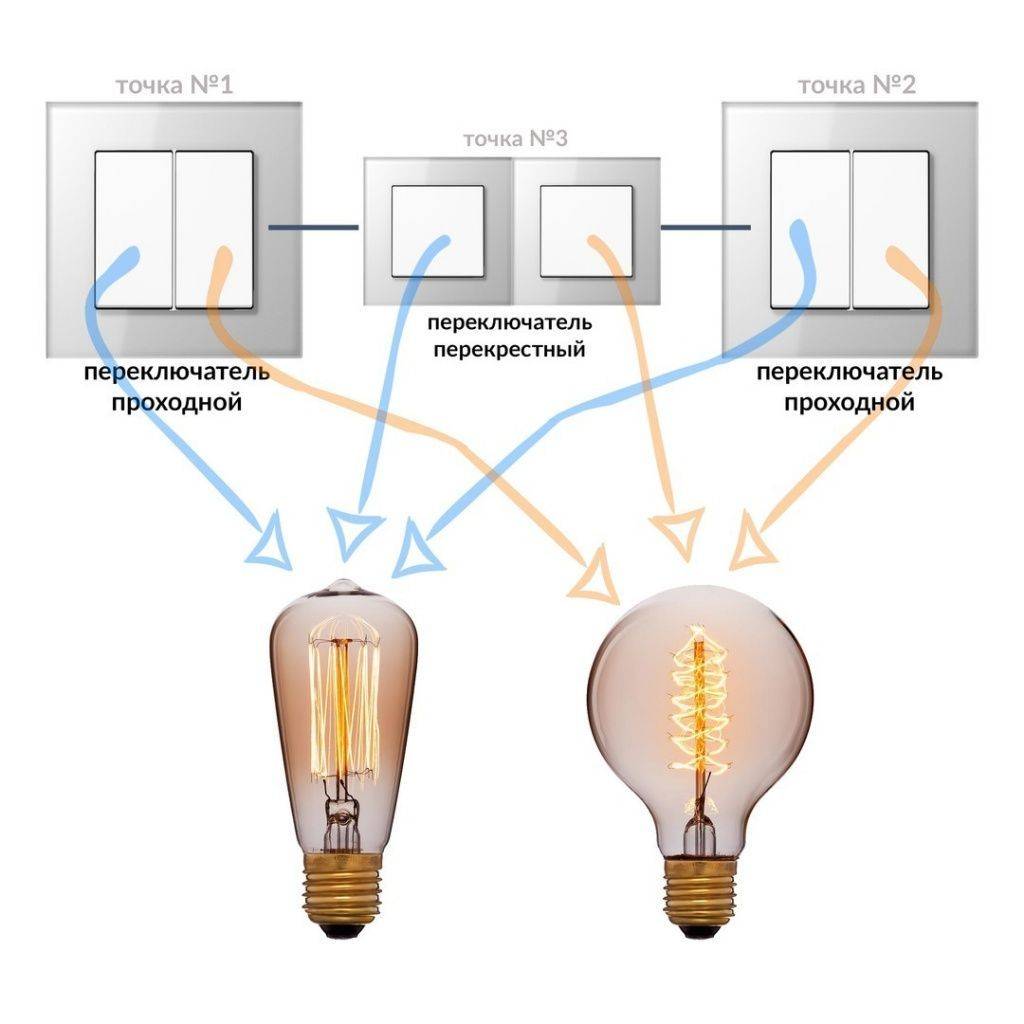

Управление двумя системами освещения с трех мест

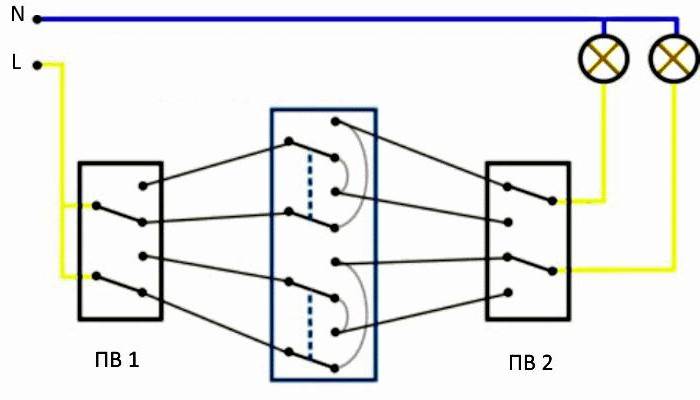

Двухклавишный переключатель проходной бывает перекрестным. Он устанавливается в комплекте. То есть в него входят еще и два двухклавишных концевых выключателя, если требуется управлять освещением с трех точек. У него будет 4 входа и 4 выхода.
Монтаж производится следующим образом:
- Для монтажа схемы стандартной коробки диаметром 60 мм не хватит. Поэтому ее размер должен быть больше. Или нужно последовательно установить 2-3 шт. обычных.
- Для подключения выполняется 12 подсоединений проводов. Для этого понадобится прокладка 4 трехжильных кабелей. Здесь следует правильно выполнять маркировку жил. К двум концевым выключателям подходит по 6 контактов, а к перекрестному – 8.
- К ПВ1 подключается фаза. После нужно сделать необходимые соединения. На тыльной стороне устройства изображена схема проходного переключателя двухклавишного. Она должна правильно сочетаться с внешними подключениями.
- ПВ2 подключается от светильников.
- Четыре выхода ПВ1 подключаются к входам перекрестного выключателя, а затем его выходы соединяются с 4 входами ПВ2.
Схемы подключения проходного переключателя
Подключение и планировка электросети с переключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости устанавливать дополнительные (промежуточные) точки отключения и других. Например, в многоэтажном здании следует просчитать возможность управлением света на всех уровнях, схема будет существенно отличаться от той, что нужна для одной комнаты.

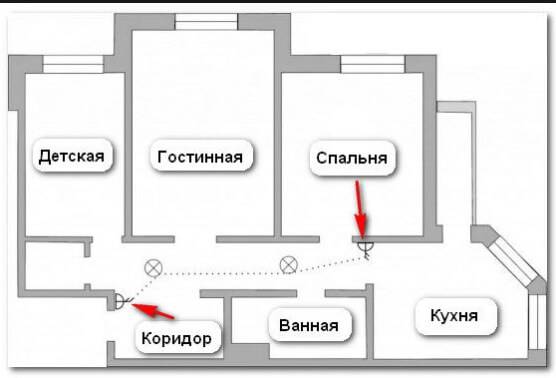

Подключение проходного выключателя в квартире. Расположение на стенах
Подключение двух проходных переключателей
Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими небольшими лампочками одной сети, например, в коридоре.
При установке следует учитывать тип переключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного вида в одной коробке (используется для удобства и экономии места). Для шестиконтактного переключателя подводят два трехжильных провода.
Подключение нескольких параллельных потребителей
Проходные многоконтактные переключатели используют для нескольких пользователей, работающих параллельно. Отличительный момент – подключение к фазам. Клеммы на входе от распределительной коробки необходимо соединить между собой и подключить к одной единственной фазе. Если подключить разные к одному устройству, произойдет замыкание и перегорание всей электрической цепи.
Промежуточная точка управления
Дополнительный элемент управления необходим для переключения с нескольких точек – трех и больше. В этом состоит отличие выключателя проходного от перекрестного – в данном случае используют последние.
Промежуточный механизм меняет направление тока в цепи. Действие зависит от положения переключателя на двух концах проводки – на какую сеть подается напряжение с разных сторон.
Для двух переключателей на один источник света не требуется составлять сложную схему монтажа. Главная особенность – наличие трехжильного кабеля. Чтобы установить промежуточные элементы и большее количество устройств требуется помощь
Какая разница между выключателем и переключателем?
Выключатель:
Выключатель обычно имеет две позиции: включено и выключено. Он предназначен для простого управления электрической нагрузкой при помощи переключения между этими двумя позициями.
Выключатели обычно используются в домашней электропроводке для включения и выключения света или других электрических устройств. Они предлагают простоту и удобство использования, так как имеют ясные индикаторы состояния включения и выключения.
Переключатель:
Переключатель имеет более сложный дизайн и может иметь несколько позиций, называемых положениями переключателя. Он позволяет пользователю выбирать определенные состояния или функции для электрической нагрузки, а не просто включать или выключать ее.
Например, переключатель может иметь позиции «Вкл», «Выкл» и «Автоматический режим». Это может использоваться для управления автоматическим освещением, где включение или выключение осуществляется автоматически на основе датчиков движения или освещенности.
Переключатели также широко используются в профессиональной электротехнике для программирования и настройки электрического оборудования.
При выборе между выключателем и переключателем необходимо учесть конкретную потребность и задачу, которую вы хотите решить. Выключатель является более простым и удобным в использовании в случаях, когда требуется просто включить или выключить электрическую нагрузку. Переключатель, с другой стороны, предлагает больше функциональности и гибкости в управлении электрическими цепями.
Важность правильного выбора: выключатель или переключатель?
Удобство использования: Выключатели имеют простой механизм, при котором нужно просто нажать на кнопку для включения или выключения. Переключатели требуют переключения рычага вверх или вниз
Если вам важно удобство использования, выключатель может быть более подходящим вариантом.
Эстетика: Если вы хотите, чтобы ваш интерьер выглядел стильно и современно, может быть полезно рассмотреть переключатели. Они имеют более компактный дизайн и могут быть установлены в стену, не выделяясь слишком сильно.
Безопасность: Это важный аспект при выборе между выключателем и переключателем
Если вы ищете более безопасный вариант, то выключатель с более жестким нажатием может быть предпочтительнее, особенно если у вас есть дети в доме.
Цена: Выключатели и переключатели могут иметь разные цены в зависимости от производителя и материала. Если вам важно сохранить бюджет, стоит сравнить цены на оба варианта и выбрать наиболее подходящий.
Независимо от выбранного варианта, важно учитывать свои потребности и предпочтения. Оба выключатель и переключатель могут быть отличными решениями в различных ситуациях
Надеемся, что эти советы помогут вам сделать правильный выбор!
Переключатель и выключатель: в чем разница, схемы и фото
Ремонт и стройка
На сайтах, торгующих комплектующими для монтажа электропроводки, можно встретить два типа товаров: выключатели и переключатели. Выглядят эти устройства одинаково, назначение тоже практически идентичное. Так чем же они отличаются?
В чем разница?
Чтобы определить, что именно лучше установить в квартире, в доме или на даче, нужно понять суть работы обоих устройств.

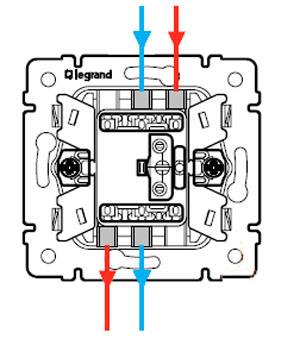

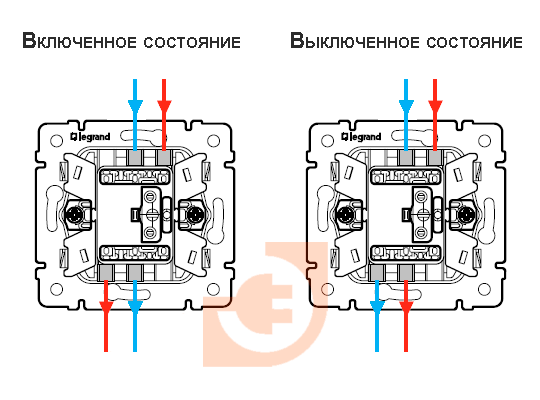

Нагляднее всего отличие выключателя от переключателя показывает схема подключения.
При подключении классического одноклавишного выключателя прокладывается один ноль и одна фаза. Рубильник устанавливается на линию фазы и размыкает и замыкает ее по мере необходимости.
Двух- и трехклавишные модели подключаются аналогично. В итоге нажатием нужной клавиши, ток пускается по указанному кабелю, зажигая конкретный источник света.

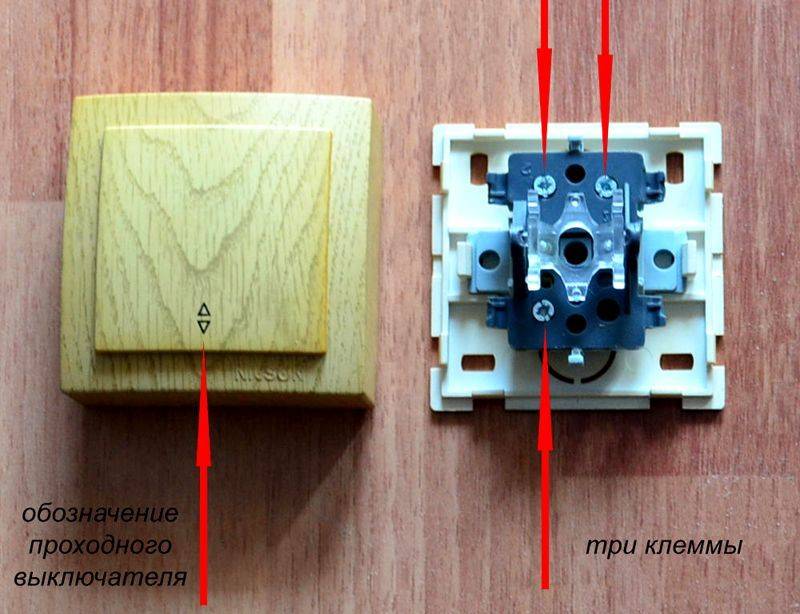

Отличие выключателя от проходного переключателя в том, что у последнего на один контакт больше. Так у одноклавишных моделей будет соответственно не две, а три клеммы, а у двухклавишных шесть вместо четырех и т.д.
Ниже на схеме можно увидеть, чем переключатель отличается от выключателя (одноклавишный).
В этом случае фаза так и остается в единственном числе, а вот на участке между прерывателями прокладывается сразу два кабеля под ноль.
Получается, что у прерывателя нет фиксированных положений: «Вкл» и «Выкл». При каждом нажатии одной из клавиш (в любое положение) цепь замыкается, либо размыкается.
Сфера применения
Оба устройства взаимозаменяемы, но удобство использования зависит от конкретных случаев.
Из-за разницы между выключателем и переключателем света, последние лучше устанавливать в проходных комнатах, длинных коридорах или на лестницах в частных домах. Одна точка разрыва монтируется на входе, а другая на выходе.
В этом случае не нужно будет возвращаться в другой конец холла или лестничного марша, чтобы выключить за собой свет — это можно будет сделать из любой точки.
Подобная разводка используется при прокладке кабелей на больших площадях с несколькими входами. Например, в промышленных цехах, в разветвленных коридорах, либо при организации освещения на приусадебных участках с несколькими въездами.
На фото ниже изображена схема управления одним осветительным прибором из трех различных точек.
Чтобы система работала корректно, в крайних точках устанавливаются проходные переключатели, а в центре — перекрестный.

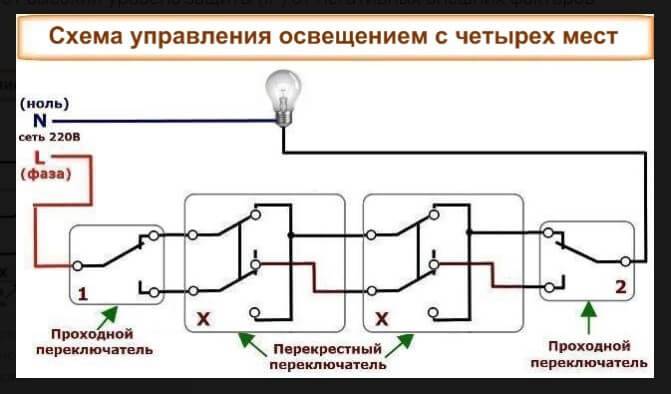

Аналогично подключается разводка, для управления светом из четырех мест.
В отдельных комнатах (с одним входом) удобнее использовать обычные выключатели. Ведь свет обычно зажигают, входя в помещение, и отключают, покидая его.
Гипотетически — если площадь комнаты очень большая — схему разводки можно усложнить, включив в нее проходные или даже перекрестные модели отключателей. Но такой подход грозит лишними финансовыми затратами (на покупку и прокладку дополнительных проводов и штробление стен под них).
Ошибки в терминологии
На просторах интернета можно встретить вопросы из разряда: «чем отличается проходной выключатель от переключателя?» Правильный ответ: «ничем».
Это два термина относящиеся к одному устройству. Проходным переключатель называют из-за того, его включают и выключают, проходя через помещение.
Также не стоит путать обычные рубильники с «пакетниками». Да, разница между пакетным выключателем и переключателем в чем-то похожа на различия у обычных «домашних» рубильников. Но эти механизмы практически не имеют отношения к бытовой электрике. Их чаще можно встретить в разнообразных двигателях и т.п.
Простой пример пакетного переключателя — двигатель с несколькими скоростями. В этом случае лишь одно положение рукоятки будет соответствовать отключению, а все остальные — включению различных скоростей (используются разные схемы подключения).
Пакетные выключатели — это тоже термин, который относится к двигателям, но уже к трехфазным асинхронным. Чаще всего их можно встретить в механизмах с универсальным приводом.
Понимая разницу между вышеперечисленными понятиями, можно с легкостью выбрать оптимальный вариант для дома или дачи.
Чем выключатель электрической цепи отличается от переключателя
Выключатель и переключатель представляют собой электротехнические приборы, которые предназначены для выполнения схожих функций. Вместе с тем, данные устройства имеют принципиальные отличия друг от друга.

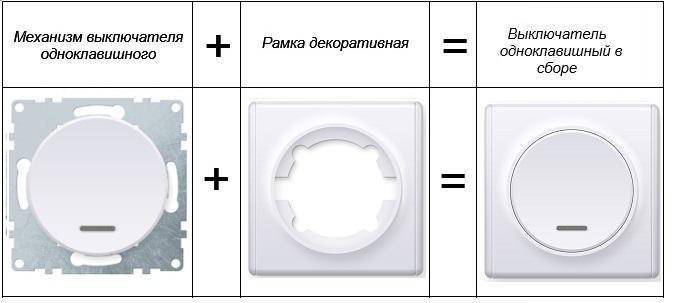

Что такое выключатель
Выключатель предназначен для прерывания электрической цепи. С его помощью происходит управления осветительными приборами. Такие изделия работают в режиме включения и выключения. Соответственно, они выполняют две функции – включение освещения или электротехнического прибора и его выключение. Простейшим примером изделия может служить выключатель с одной клавишей, который можно встретить в любом помещении, которое освещается электрическими осветительными приборами. Изделие замыкает на себе электрическую цепь и является средством для управления освещением.
Что такое переключатель
Такие устройства используются для коммутации контактов электрической цепи. Их работа выражается в перебрасывании контактов и создании новой электрической цепи. По своему внешнему виду переключатель имеет большую схожесть с выключателем. Однако данные устройства имеют различное число контактов.
Переключатель (на два направления)
Так, стандартный выключатель имеет три контакта, а переключатель — шесть. Во включенном положении, устройство замыкает первый, а также второй контакты. А при переводе в положение выключено, замыкаются третий и первый контакты. Таким образом, говорить о выключенном положении можно весьма условно. Переключатель постоянно находится во включенном состоянии.
Переключатель (включенное состояние)
Различия
Указанные приборы отличаются по принципу работы, поэтому они используются в разных ситуациях. В числе наиболее характерных особенностей выключателей и переключателей, необходимо выделить следующие:
- Выключатель характеризуется наличием всего двух контактов. Его работа выражается в соединении и разъединении электрической цепи. Таким образом и осуществляется включение и выключение света. Между тем, переключатель обладает более широкими возможностями. Он способен соединять, разъединять электрическую цепь, то есть выполнять функции выключателя. Но помимо этого, переключатель может еще и создавать новую электрическую цепь. Это достигается за счет наличия у него трех контактов.
- Выключателя устанавливаются в соответствующих помещениях и используются для включения или выключения осветительных приборов, которые находятся в этом же помещении. При этом с помощью переключателей можно управлять одним и тем же осветительным прибором из нескольких мест. В качестве примера можно привести управление светильниками в коридоре. Заходя в коридор, можно при помощи переключателя включить свет. А пройдя по нему и оказавшись в конце коридора, с помощью другого переключателя удастся выключить свет.
- Для того, чтобы иметь возможность включать или выключать освещение из трех и даже более различных точек, следует использовать так называемые проходные переключатели. В этом случае, ближе к началу и к концу электрической цепи следует смонтировать по одному одноклавишному переключателю. А уже между ними можно устанавливать любое количество переходных переключателей.
При этом такие места может определить сам заказчик, при выполнении электромонтажных работ. То есть удастся создать простую, надежную и комфортную систему управления осветительными приборами. При этом принципиальное отличие выключателей и переключателей заключается именно в количество контактов. Данное значение и обуславливает более широкие полезные возможности переключателей.
В чем сходство
Несмотря на серьезные отличия, данные приборы имеют немало и общих черт. Среди них, следует указать основные:
- Они предназначены для управления освещением и электротехническими приборами.
- Указанные изделия имеют несколько видов. Они могут монтироваться внутри помещений и на улице.
- Существуют модели, имеющие влагозащищенные корпуса. Именно они предназначены для уличного монтажа, так как адаптированы к различным погодным явлениям.
Таким образом, переключатель имеет более сложную конструкцию и большее количество полезных возможностей, чем выключатель. При этом они не уступают выключателям в прочности и дизайнерском исполнении.
Виды и конструкции
Выключатели и переключатели различаются по типу и конструкции. Вот несколько основных видов:
- Рокерные выключатели: Данный тип выключателей имеет рокерную форму и обычно используется для основного освещения. Рокерные выключатели имеют два положения — включено и выключено.
- Тумблерные выключатели: Тумблерные выключатели имеют зажим со сдвигом и могут иметь одно или несколько положений. Они используются для управления электрическими приборами и изделиями, такими как вентиляторы и настольные лампы.
- Кнопочные выключатели: Кнопочные выключатели имеют кнопку, которую нужно нажать, чтобы включить или выключить освещение или устройство. Они могут иметь другие функции, такие как регулировка яркости или таймер.
- Клавишные выключатели: Клавишные выключатели имеют одну или несколько клавиш, которые можно нажимать для управления несколькими приборами или функциями. Например, одна клавиша может управлять освещением, а другая — вентиляцией.
- Димеры: Димеры позволяют регулировать яркость освещения. Они обычно имеют поворотный переключатель или кнопку. Добавление димера к освещению позволяет создать разные настроения в комнате.
Каждый тип выключателей и переключателей имеет свои особенности и подходит для определенных задач. Выбор правильного типа зависит от функциональности, эстетического предпочтения и требований к управлению электрооборудованием.
Понимание различий между выключателем и переключателем
1. Тип контроля
Одно из основных различий между выключателем и переключателем – это тип контроля. Выключатель применяется для полного включения или выключения электрической цепи. Он имеет два состояния – включен и выключен. Переключатель, с другой стороны, имеет более сложные функции контроля. Он может иметь несколько положений, позволяющих выбирать различные варианты подключения или комбинации цепей. Например, переключатель может использоваться для переключения между несколькими источниками питания или для выбора различных режимов работы.
2. Управление нагрузкой
Еще одно важное различие – это способ управления нагрузкой. Выключатель обычно используется для управления основной нагрузкой в электрической цепи, например, для включения и выключения освещения или домашних приборов
Переключатель на самом деле не управляет нагрузкой напрямую, а лишь определяет подключенный к ней источник питания или режим работы. Он может быть частью более сложной системы контроля и управления нагрузкой.
3. Механизм работы
Механизм работы также различается у выключателя и переключателя. Выключатель обычно имеет простой двухполюсник, который при включении или выключении перемыкает оба полюса контактов практически одновременно. Переключатель обычно имеет множество полюсов и механизм, позволяющий изменять состояние каждого полюса независимо. Это обеспечивает большую гибкость и выбор определенных положений для каждого полюса в соответствии с требованиями.
4. Место применения
Выключатели и переключатели используются в различных местах в электрических системах. Выключатели чаще всего применяются в домах и коммерческих зданиях для управления освещением и бытовыми приборами. Переключатели могут использоваться в более сложных системах управления, таких как промышленные установки, автоматические системы контроля и управления, системы безопасности и т.д.
Сравнение выключателя и переключателя Параметр Выключатель Переключатель
Тип контроля Двухпозиционный Множество положений
Управление нагрузкой Непосредственное С помощью выбора источника питания или режима работы
Механизм работы Простой двухполюсник Множество полюсов и возможность изменения каждого независимо
Место применения Дома, коммерческие здания Промышленные установки, автоматические системы контроля и управления, системы безопасности и др.
В итоге, выключатель и переключатель – это разные устройства, предназначенные для различных целей. Выбор между выключателем и переключателем зависит от конкретных требований электрической системы и желаемой функциональности.
Все о выключателях и переключателях
Выключатель, также известный как кнопочный выключатель, представляет собой электромеханическое устройство, которое размыкает и соединяет электрическую цепь. Он применяется для управления освещением, розетками и другими электрическими приборами. Выключатель имеет два положения: включено и выключено, и с его помощью можно управлять подачей электроэнергии в определенную зону или устройство.
Переключатель, с другой стороны, является электронным компонентом, обычно используемым в электронике и электротехнике. Он имеет несколько положений, таких как включено, выключено и промежуточное положение. Переключатель может использоваться для изменения направления тока, управления скоростью электрических двигателей и переключения между несколькими электрическими цепями.
В ходе выбора между выключателем и переключателем, важно учитывать применение и требования электрической системы. Если вам нужно просто включить и выключить освещение или другое электроприборы, то обычно достаточно использовать выключатель
Однако, если у вас есть определенные требования, такие как изменение направления тока или управление несколькими цепями одновременно, то переключатель может быть лучшим выбором.
В конечном счете, выбор между выключателем и переключателем зависит от конкретной ситуации и потребностей пользователя. Оба компонента выполняют важные функции в электрической системе и должны быть правильно выбраны и установлены для обеспечения безопасности и эффективности работы системы.
