Разрешение и пропускная способность
DVI имеет большую пропускную способность по сравнению с VGA, что позволяет передавать более высокое разрешение и более качественное изображение. DVI может обеспечить разрешение до 1920×1200 пикселей при 60 Гц, а некоторые версии DVI, такие как DVI Dual-link, могут даже поддерживать разрешение до 2560×1600 пикселей.
С другой стороны, VGA имеет более низкую пропускную способность, что ограничивает возможности передачи разрешения и качества изображения. VGA может поддерживать разрешение до 640×480 пикселей при 60 Гц, и хотя более высокие разрешения могут быть переданы, они часто приводят к ухудшению качества изображения.
Таким образом, при выборе между DVI и VGA стоит учитывать не только их физические различия, но и потенциал для достижения определенного разрешения и качества изображения.
Аналоговая и цифровая передача
Технологии передачи видеосигнала могут быть разделены на аналоговую и цифровую. Разница между ними заключается в способе кодирования и передачи данных.
Аналоговая передача означает, что видеосигнал передается в виде непрерывной волны. В данном случае, информация о цвете и яркости каждого пикселя кодируется аналоговыми значениями. Такая передача накладывает определенные ограничения на качество изображения, так как сигнал может подвергаться потере искажениям во время передачи.
Цифровая передача, в свою очередь, переводит информацию о видео в цифровой формат. Для этого сигнал разбивается на отдельные фрагменты и каждый из них анализируется и кодируется в цифровую последовательность. В конечном счете, получается набор битов, который легко передать без потерь искажения информации.
Технологии DVI и VGA относятся к разным стандартам передачи видеосигнала. DVI — это цифровой интерфейс, который может передавать видео и аудио сигналы без существенных потерь качества. В то же время, VGA — это аналоговый интерфейс, который, хоть и имеет большую распространенность, но ограничен в своих возможностях и может стать причиной некачественного отображения изображения.
Экранирование и помехи
Кабель DVI обладает лучшим экранированием по сравнению с кабелем VGA. Экранирование служит для защиты сигнала от помех, которые могут возникать при передаче через проводник. Помехи могут возникать из-за внешних источников, таких как электромагнитные поля от других устройств или радиочастотные сигналы.
Кабели DVI имеют двойную экранировку, которая состоит из фольги и плетенки. Такая конструкция помогает предотвратить перекрестные помехи между проводами и обеспечивает более стабильную передачу сигнала.
Кабели VGA, в свою очередь, имеют только однослойную экранировку и могут быть более подвержены помехам. Это может привести к искажениям и снижению качества изображения на экране.
Если вы работаете в помещении с большим количеством электронных устройств или возле источников радиосигналов, то кабель DVI будет более надежным выбором, так как он обеспечивает лучшую защиту от помех.
Пропускная способность и частота обновления
Кабели VGA и DVI имеют различные значения пропускной способности и частоты обновления, что существенно влияет на качество передаваемого изображения.
Кабель VGA обладает более низкой пропускной способностью и частотой обновления по сравнению с кабелем DVI. Максимальная пропускная способность кабеля VGA составляет примерно 400 МГц, а его максимальная частота обновления составляет 60 Гц.
Кабель DVI, в свою очередь, обеспечивает значительно более высокую пропускную способность и частоту обновления. В зависимости от типа DVI-реализации (DVI-I, DVI-D или DVI-A) кабель DVI может обеспечивать пропускную способность до 1,65 Гбит/с или до 330 МГц и частоту обновления до 144 Гц или больше.
Высокая пропускная способность и частота обновления кабеля DVI делают его предпочтительным выбором для передачи высококачественного изображения, особенно в случаях, когда требуется работа с высоким разрешением или использование мониторов с высокой частотой обновления.
Однако, необходимо учитывать, что в случае использования кабеля VGA совместно с адаптером DVI-VGA, пропускная способность и частота обновления будут ограничены характеристиками самого кабеля VGA.
Цифровая передача сигнала
Заменой устаревшему аналоговому VGA является цифровой интерфейс, наибольшее распространение из которых получили HDMI и DVI.

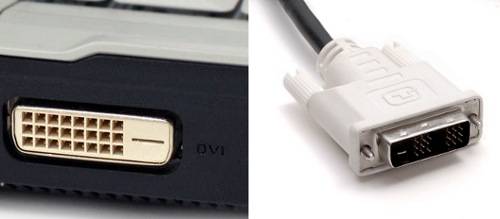

DVI-разъем и кабель

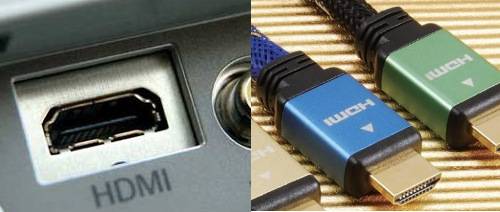

HDMI-разъем и кабель
Отказ от аналогового способа обусловлен увеличившимися разрешениями экрана, активным распространением 3D, способностью передать не только видео, но и высококачественный многоканальный звук при помощи одного кабеля. В новом формате сигнал от источника до монитора, телевизора и т.д. передается без каких-либо промежуточных преобразований.
При этом DVI является как бы упрощенной версией HDMI, отличаясь другим разъемом, отсутствием возможности передачи звука по тому же проводу и невысокой ценой.
HDMI появился в 2003-м году, сменив за время существования уже несколько версий. Скорость передачи доведена до 18 Гбит/с в последней версии 2.0, поддержка разрешений 4K (3840×2160) при 50/60 Гц, способность передавать аудиопоток в форматах DTS Master Audio и Dolby TrueHD, недоступные при иных подключениях, в том числе и при помощи оптики.
К тому же, HDMI-интерфейс наделяет подключенные устройства некоей «интеллектуальностью». Используя тот факт, что связь двусторонняя, эти устройства могут передавать команды, управлять друг другом, сканировать возможности и вносить изменения в некоторые настройки.
Не бывает, чтобы обходилось без недостатков. Цифровой сигнал менее подвержен влиянию помех, тем не менее, при увеличении длины кабеля может стать заметным ухудшение изображения, особенно при использовании дешевых кабелей.
Дело в том, что цифровая передача видеосигнала по HDMI не имеет механизма коррекции ошибок. Если изначальный сигнал имеет дефект, или произошел какой-то сбой в кабеле или соединениях, то этот дефект будет честно передан на подключенное устройство.
Не забудем и про стоимость кабелей HDMI, которая мало того что существенно выше таковой на VGA-кабели, так еще и диапазон цен начинается с нескольких долларов за кабель, а заканчивается сотнями, а то и тысячами долларов за «шнурок». Насколько лучше дорогой кабель – предмет вечного спора на многочисленных форумах, а целесообразность покупки зависит, пожалуй, от объективных ожиданий и субъективных ощущений.

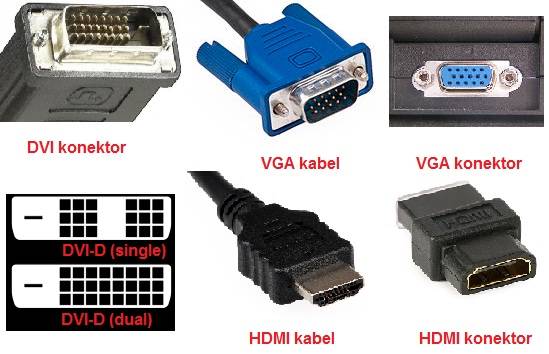

Разъем DVI-D
DVI-D (D – от слова Digital, цифровой) – это полностью цифровая версия интерфейса DVI. По интерфейсу DVI-D передается исключительно цифровой видеосигнал. Поэтому, если на видеокарте присутствует только DVI-D разъем, то к такой видеокарте можно будет подключить только мониторы с поддержкой цифрового сигнала (например, мониторы с DVI-D, DVI-I или HDMI разъемами). Если же монитор поддерживает только аналоговый сигнал (например, на мониторе есть только VGA-разъем), то подключить такой монитор к видеокарте с DVI-D не получится. Как и в предыдущем случае, эту проблему можно решить использованием активного переходника, который будет конвертировать цифровой сигнал с видеокарты в аналоговый.
Интерфейс DVI-D может работать в двух режимах: Single link (одинарный режим) и Dual link (двойной режим). В одинарном режиме для передачи цифрового сигнала используется четыре витых пары, а максимальное разрешение экрана составляет 1920×1080 (75 Гц) или 1920×1200 (60 Гц). При использовании двойного режима разрешение экрана может составлять 2048×1536, 2560×1600 или 2560×1080. DVI-D работал в двойном режиме он должен поддерживаться видеокартой и монитором, также для работы Dual link необходим кабель с соответствующим количество проводников.
Разъем DVI-D (Single link и Dual link).
Примеры разрешений для DVI-D single link:
- 1280 × 1024 @ 85 Hz (SXGA);
- 1920 × 1080 @ 60 Hz (HDTV);
- 1600 × 1200 @ 60 Hz (UXGA);
- 1920 × 1200 @ 60 Hz (WUXGA);
- 2560 × 1600 @ 30 Hz (WQXGA);
Примеры разрешений для DVI-D dual link:
- 2048 × 1536 @ 72 Hz (QXGA);
- 1920 × 1080 @ 120 Hz (HDTV);
- 1920 × 1200 @ 120 Hz (WUXGA);
- 2560 × 1600 @ 60 Hz (WQXGA);
- 3840 × 2400 @ 30 Hz (WQUXGA);
Для подключения монитора к видеокарте с DVI-D выходом обычно используют стандартный DVI-D кабель (Single Link или Dual Link). У такого кабеля с двух сторон распаян разъем DVI-D.
DVI-D кабель (Dual link).
Интерфейс HDMI разработан на основе DVI-D и совместим с ним, поэтому для подключения могут использоваться переходники с DVI-D на HDMI. Например, к видеокарте с DVI-D можно подключить переходник с DVI-D на HDMI, после чего монитор можно будет подключить с помощью HDMI кабеля.
Переходник с DVI-D на HDMI.
В 2010-х годах DVI-D являлся одним из основных интерфейсов для подключения видеокарт. Например, начиная с 10-поколения видеокарт GeForce GTX компания NVIDIA отказалась от использования DVI-I и перешла исключительно на DVI-D. Аналогичная ситуация и с видеокартами AMD Radeon, с некоторого момента на них также используется только DVI-D.
Видеокарта GeForce GTX 1080 с DVI-D.
Но, сейчас популярность DVI-D падает. В последнее время производители видеокарт постепенно переходят на использование более современных интерфейсов с компактными разъёмами, например на HDMI и Displayport.
Поэтому сейчас видеокарты выпускаются в основном без DVI-разъема. Вместо DVI на новых видеокартах используется HDMI и Displayport. Но, к таким видеокартам все еще можно подключить старый монитор с DVI разъемом. Благодаря совместимости с HDMI, это можно сделать с помощью переходника HDMI-DVI.
Переходник с HDMI на DVI.
Еще один вариант подключения — это переходника DisplayPort-DVI.
Переходник с DisplayPort на DVI.
Интерфейс DisplayPort поддерживает режим DisplayPort Dual-Mode (DP++), благодаря которому можно использовать пассивные переходники с DisplayPort на DVI-D. При использовании такого переходника видеокарта определяет DVI монитор и автоматически переключается на сигналы DVI.
DVI разъем
Для разработки Digital Visual Interface (DVI) крупные компании объединили свои усилия. Совместно было принято решение о нецелесообразности дважды конвертировать сигнал. Вследствие этого разработчики пришли к решению о создании единого цифрового интерфейса, который сможет выводить исходное изображения без лишних изменений и потерь качества.
Основной принцип работы интерфейса заключается в новой технологии протокола кодирования данных TMDS. Информация, предварительно реализированная протоколом, последовательно передается на устройство.
Интерфейс позволяет достичь разрешения 1920х1080 при частоте в 60 Гц. Таких параметров позволяет добиться пропускная способность 1,65 Гб/с и это при использовании одного соединения TMDS. Если же используются два соединения, то скорость возрастет до 2 Гб/с. При таких высоких показателях DVI на голову превосходит своих предшественников.
Для простого пользователя объяснить, чем так хорош Digital Visual Interface можно сказав лишь то, что это цифровой видеоинтерфейс. Отличить его от аналогового предшественника не составит труда — разъемы всегда белого цвета, что не дает возможности его спутать с другими. Форма и большее количество пинов также является характерным отличием интерфейса.
Кабель у интерфейса ограничен по длине, как и у других разъемов, максимальная его длинна составляет не более 10 м, что на 7 метров больше чем у VGA.

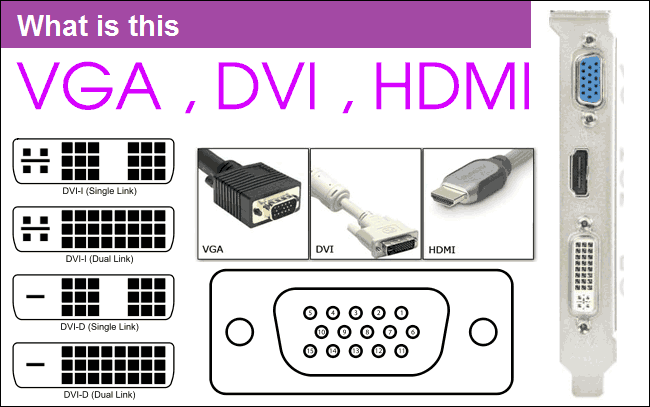

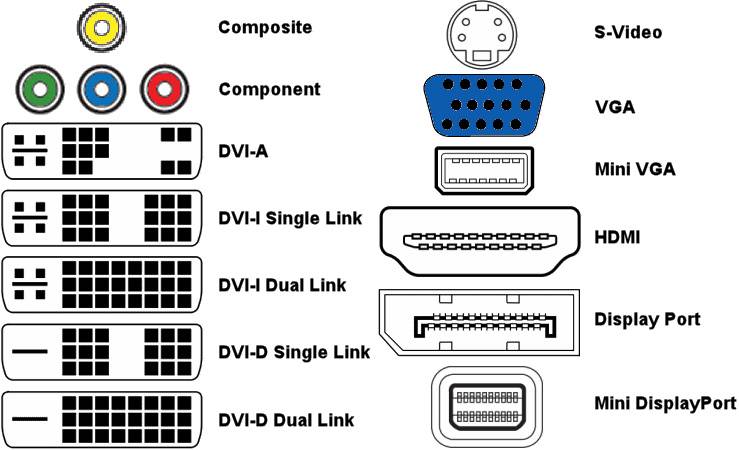

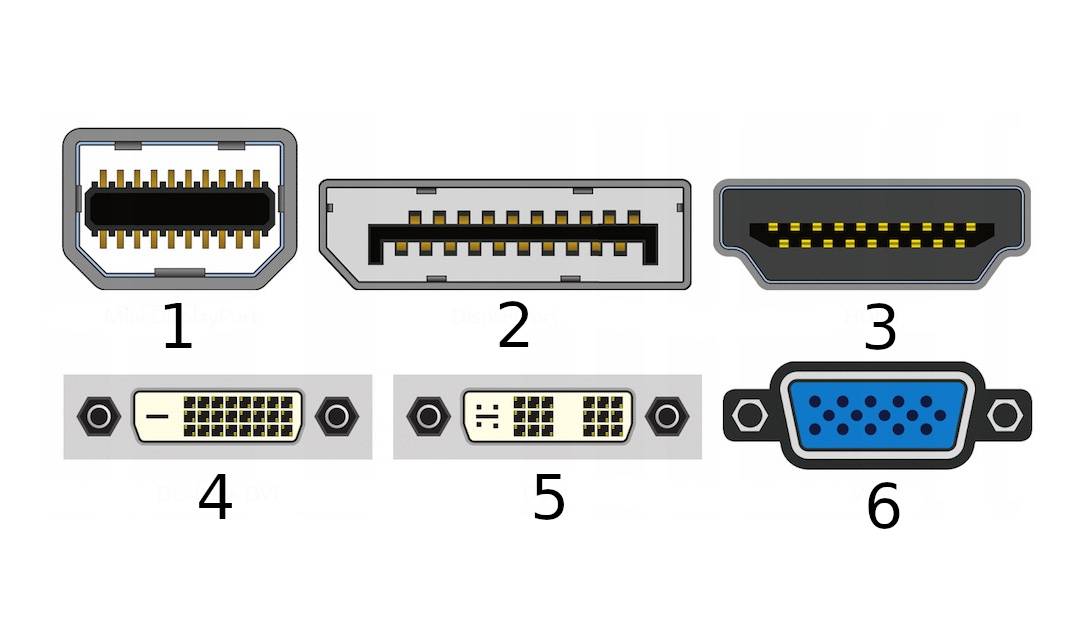

Основные виды и отличия
Помимо характерных отличий от других интерфейсов Digital Visual Interface также отличается и между собой. Основными отличиями между ними является количество каналов и наличие возможности передачи аналогового сигнала. Рассмотрим популярные вариации подробнее:
- DVI-I SingleLink – самый распространенный вариант. Вариацией этого интерфейса оснащены практически все современные видеокарты. Примечателен он тем, что имеет два объединенных канала (цифровой + аналоговый), которые не зависят друг от друга и не имеют возможности работать одновременно. Устройство само определяет через какой канал передавать данные.
- DVI-I DualLink – похож на прошлый вариант, но отличается тем, что имеет два цифровых канала о чем свидетельствует Dual в названии. Это позволяет повысить пропускную способность передачи данных и увеличить максимальное разрешение до 2056х1600, тем самым повысив качество картинки.
- DVI-D SingleLink — буква D в названии означает «Digital», что говорит о том, что в данной вариации отсутствует аналоговый канал и интерфейс работает исключительно по одному цифровому. Это ограничивает разрешение до 1920х1080.
- DVI-D DualLink – спецификация разъема с максимальной пропускной способностью. Достигается это с помощью использования сразу двух цифровых каналов. При этом максимальное разрешение будет составлять 2560х1600.
- DVI-A – по сути это VGA, но с разъемом DVI. Может передавать только аналоговый сигнал.
Телевизор из монитора – простые и сложные способы реализации
Подвести итог о разнице между разъемами можно просто — буква D говорит о наличии только цифрового сигнала, буква А – только аналогового, буква I говорит о наличии обоих типов сигнала.
В случае, когда на видеокарте есть Digital Visual Interface выход, а на мониторе только VGA подойдут переходники. При приобретении переходников нужно понимать разницу между DVI-I и DVI-D, первый сможет передать сигнал на VGA т.к. присутствует аналоговый канал, а вот второй не имеет аналогового канала связи и передать по нему изображение через переходник не получится, для этого используют специальные дорогостоящие конвертеры.
Помимо переходников DVI–VGA и VGA-DVI существуют и другие DVI–HDMI, HDMI–DVI, DVI-DisplayPort, DisplayPort-DVI, все они передают между собой цифровой сигнал и проблем с подключением возникнуть не должно.
Недостатки технологии
Единственным существенным недостатком технологии является ограничение по длине кабеля. К примеру, при использовании кабеля длиной в 15 м максимальное разрешение, которого можно будет добиться составляет 1280х1024, но если использовать всего 5 метровый кабель разрешение возрастет до 1920х1200. Если требуется подключить устройство на большом расстоянии без потери сигнала придется использовать дополнительные репитеры, которые усилят сигнал.
Аналоговая передача сигнала
Для передачи сигнала от видеоисточника (например, видеокарты) к устройству отображения (чаще всего, ЭЛТ-монитору или телевизору) интерфейс VGA был оптимальным решением. Аналоговый монитор получал сигнал, не требующий каких-либо перекодировок и преобразований, а качество изображения было на высоте.

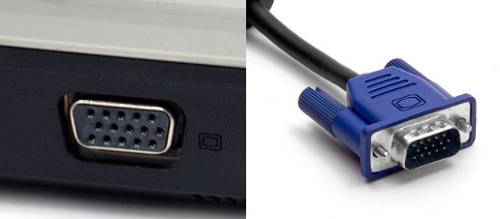

VGA-разъем и кабель
Появившиеся к концу 90-х годов ЖК-мониторы стали активно вытеснять старые добрые аналоговые ЭЛТ-мониторы, выигрывая у них не только за счет бОльшей диагонали экрана, но и гораздо меньшей толщины, малого энергопотребления, большого разрешения.
В результате, с обеих сторон – цифровые устройства (видеокарта и ЖК-монитор), а соединено все это аналоговым интерфейсом, при котором сигнал дважды преобразуется, сначала из цифрового формата в аналоговый, а затем – в обратной последовательности. Насколько это ухудшает качество сигнала – отдельная тема для практических изысканий и наглядного сравнения. Эта ситуация и привела к появлению цифрового интерфейса.
К достоинствам можно отнести то, что длина аналогового кабеля, при разрешении 640х480, может достигать 50 м. К тому же кабель VGA дешев и идет в комплекте практически с каждым монитором. Недостатки тоже есть. Это, в первую очередь, слабая помехозащищенность, снижение качества изображения при высоких разрешениях, невозможность передачи аудиопотока, отсутствие поддержки 3D-видео.
Differences Between a VGA Connector and a DVI Connector
How Video Signals Travel
VGA
A VGA connector carries analog red, green, blue, horizontal sync, and vertical sync (RGBHV) video signals. These aren’t compressed and require large bandwidth to transmit. They also contain a lot of unnecessary data.
Before transmission, it converts the digital signal received from the source to analog format to be transmitted. If the receptor is analog compliant (such as a legacy monitor) it will accept the signal; otherwise, if it’s digital like most devices today, it’ll convert the analog signal back to digital.
These conversions of the signal will nowadays almost inevitably lead to degradation of video quality. But when VGA first came out, most devices were analog, so no conversion was required.
The maximum playing resolution for a VGA signal is 2048 x 1536 pixels, which should be sufficient for HDTV viewing as full HD is at 1920 x 1080 pixels.
Normally the human eye would not notice the degradation, especially using older projectors and displays. The image, however, doesn’t look as sharp on our modern displays.
DVI
A comparison of how the signal travels in DVI vs how it does with VGA sheds light on why the image will be much clearer using a DVI connector.
Video signals transmitted via DVI don’t require conversion as they’re already in digital form.
As a result, the picture quality will be better. Their transmission uses a high-speed serial link called Transition Minimized Differential Signaling (TMDS).
These links are highly resistant to electrical noise and the previously mentioned analog distortions.
Compatibility
One point in favor of VGA is compatibility with legacy equipment. DVI is restricted to digital devices, so VGA cannot be phased out quite yet.
DVI will need a VGA converter to display VGA images from these outdated devices.
That being said, DVI is more versatile in terms of adaptability to new technology.
DVI ports come in various types to enable you to operate with a wide range of equipment:
DVI-I: This is an integrated format connector. It has signal pins for VGA-compatible analog signals, meaning it can decode both analog and digital signals.
DVI-D: This is a digital format connector. It has signal pins that are HDMI compatible and can decode both audio and video.
Both of these DVI port types have single-link and dual-link versions. The dual-link connector doubles the rate of data transmission compared to single link and gives more power.
This enables playing resolution to go as high as 2560 x 1600, which can power a super-high-resolution screen.
Therefore, with the right inexpensive and passive adaptors, your DVI can drive VGA, DVI, and HDMI displays.
On the other side, there’s only one type of VGA connector. It’s blue in color and has 15 signal pins, each with its own function.
It’s also called an RGB connector after the red, blue, and green colors that are transferred by the first three pins.
So far the DVI vs VGA discussion can’t be concluded without looking at what happens when you have one connector, and your equipment requires the other.
You don’t always want to be running around town buying connectors every time there’s a new gadget. There’s a reason the modules were standardized; to make them universally functional.
Насколько изображение через DVI и HDMI лучше VGA
Главным аргументом в пользу цифровых интерфейсов приводят то, что аналоговый сигнал при передаче подвержен воздействию внешних электромагнитных полей, а это ведёт к его искажению. В этом есть доля истины, но в домашних условиях нет серьёзных помех, которые могли бы привести к заметному искажению даже при передаче на большое расстояние. Так же считается, что DVI и HDMI передают сигнал максимально точно за счёт посткоррекции ошибок, чего нет у VGA. Это действительно так, но преимуществом это является только при качественном кабеле небольшой длины (до 5 метров).
Ещё одним доводом в пользу цифровых видеоинтерфейсов является отсутствие лишних преобразований сигнала — из цифрового в аналоговый и обратно. Казалось бы, HDMI и DVI подчистую должны выигрывать в этом аспекте у VGA. На практике иногда выходит наоборот, так как без преобразований не обходится в любом случае. Цифровые сигналы кодируются, а перед отображением на экране должны быть раскодированы и обработаны. За этот процесс отвечают отдельные модули устройств вывода изображений, а их алгоритмы перекодирования не всегда идеальны. Правда, со временем они совершенствуются и в настоящее время на хорошем уровне даже в дешевых мониторах и телевизорах.
Качество кабеля ещё один камень преткновения. Аналоговый сигнал менее требователен к нему, в то время как цифровому сигналу нужен хороший проводник. Особенно это актуально при длине кабеля более пяти метров. В этом случае, при потере битов, исправление ошибок не всегда срабатывает и на выходе можем получать изображение в разы хуже, чем если бы использовалось VGA соединение.
Сравнительная таблица
DVI | VGA | |
---|---|---|
(352 оценок) |
(297 оценок) | |
Стенды для | Цифровой визуальный интерфейс | Видеографическая матрица |
дисплей | Более чистый, быстрый и точный дисплей с оборудованием, поддерживающим DVI. | Качество изображения ухудшается от цифрового к аналоговому преобразованию и обратно, а также из-за чувствительности аналогового сигнала к шуму. Максимальное разрешение, требуемое для разъема VGA, составляет 2053 x 1536. |
Общая спецификация | С возможностью горячей замены, внешний, цифровой видеосигнал, 29 контактов | Не с возможностью горячей замены, RGB аналоговый видеосигнал, 15 контактов |
Сигнал через кабели | Существует три типа кабелей: – DVI-A: только аналоговый. DVI-D: только цифровой. DVI-I: цифровой и аналоговый. | аналоговый |
Совместимость | Может конвертировать в другие стандарты, такие как HDMI и VGA. | Доступны конвертеры VGA в DVI и VGA в HDMI. |
Аудио сигнал | Никто. Требуется отдельный аудиокабель. | Никто. Требуется отдельный аудиокабель. |
Краткие итоги и выводы
Вот и все, что касается понимания VGA. Что это такое? По сути, это именно интерфейс, а не его отдельные составляющие, необходимые для корректного функционирования. И как уже можно было заметить, он присутствует в большинстве современных компьютерных устройств. Хотя перспективы развития таких технологий выглядят весьма туманными, тем не менее пока от них отказываться никто не собирается.
Остается добавить, что этот стандарт, несмотря на появление его последователей в виде того же интерфейса Super VGA или XGA, все равно остается одним из самых популярных и востребованных во всем мире и на всех типах устройств, включая компьютеры, ноутбуки, телевизионные панели или даже мобильные гаджеты.
