Задвижки и вентили – неотъемлемые атрибуты газопроводов, водопроводной, канализационной систем и прочих инженерных коммуникаций, выполняющие функцию контроля (открытия, закрытия и подачи) транспортируемого вещества. Несмотря на аналогичную функцию, эти две разновидности запорной арматуры характеризуются значительными различиями конструкции, которые и являются основополагающими при выборе оптимального приспособления для конкретных условий и требований эксплуатации.

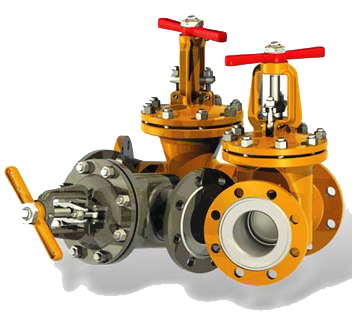

Задвижки: определение и основные характеристики

Задвижка — запорное устройство, конструкция которого имеет вид диска, перемещаемого перпендикулярно к направлению движения рабочего материала. Их установка на трубопроводы преследует цель полного закрытия либо открытия проходных отверстий.

По способу перемещения шпинделя на:

вращаемые;
выдвижные.

При работе с задвижкой первые совершают только радиальное движение, а вторые производит винтовое либо поступательное движение.

В нашем каталоге вы можете найти задвижки.

Вентиль: определение и особенности

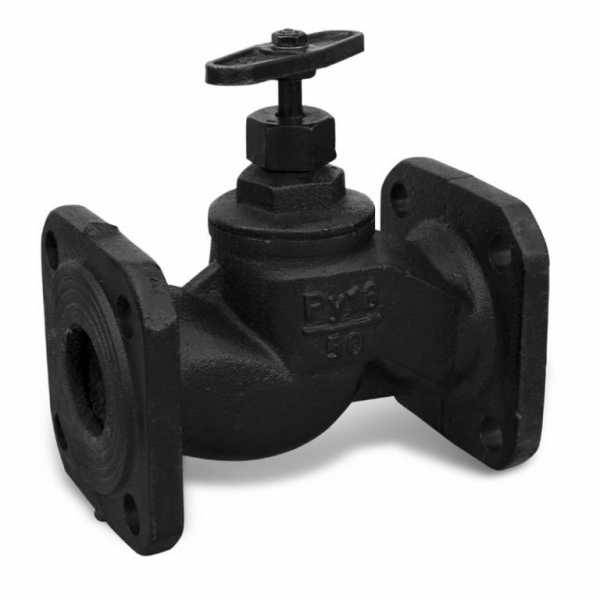

Вентиль — разновидность запорного устройства, представляющего собой клапан, у которого затвор перемещается благодаря резьбовой паре. Устанавливается на паро-, водо-, воздухо-, масло- и газопроводы, а также прочие их виды с целью открытия, закрытия и регулирования проходных отверстий с помощью клапана.

Вентиль выполняется из бронзового, чугунного или чугунного корпуса, имеющего седло, а также самого клапана со шпинделем с винтовой нарезкой и рукоятки, создающей шпинделю возможность вращения. Вентили выпускаются в резьбовом либо фланцевом исполнении, а потому получили название муфтовые или фланцевые.

В нашем каталоге вы можете найти вентили (клапаны)

Различия вентиля и задвижки

Основное отличие вентиля от задвижки заключается в различной конструкции запорных элементов этих устройств.

Перекрытие потока воздуха либо жидкости в вентиле производится посредством клапана, прижимаемому к седлу в горизонтальных направляющих, параллельных движению рабочих сред. Это реализуется двойным изгибом потока среды под углом 90 градусов, но в ходе этого увеличивается сопротивление. В задвижке перекрытие среды выполняется конусом или заслонкой, опускаемых перпендикулярно оси потока.

Запорный клапан вентиля намного легче перекрыть при значительном давлении в системе, однако для того, чтобы его отвести от седла необходимо приложить значительное усилие. Конструктивное исполнение задвижек не предполагает присутствия изгибов, поэтому сопротивление при перемещении в ней отсутствует.

При правильно выбранном и установленном вентиле сужения внутренних отверстий не производиться, но при использовании задвижек возможно и прочие варианты. Так, в большинстве трубопроводов производиться установка полноприводных задвижек, у которых диаметр трубопровода и внутреннего отверстия одинаковы. Для снижения крутящего момента, в определенных случаях выполняется монтаж суженных задвижек, что позволяет уменьшить изнашивание уплотнительных поверхностей.

При значительных диаметрах трубопроводов (300 мм и более) с достаточно высоким внутренним давлением, более удобно и эффективно устанавливать задвижки. Они обеспечивают медленное перекрытие потока перемещаемой среды. Давление создает условия для максимально плотного прилегания заслонки к седлу, поэтому они считаются болеее надежными запорными устройствами, в сравнении с вентилями. А вентили при больших давлениях легче вращать, но при использовании их на высоких давлений необходимость отжать клапан от седла повлечет необходимость привлечения дополнительных усилий.

Но блокирующие элементы задвижек могут находиться в положениях либо «открыто», либо «закрыто», а вентили могут использоваться и в качестве регулирующих приспособлений.

в вентилях движение запорных органов производится в параллель потоку рабочей среды, а в задвижке перемещение является перпендикулярным. Эта особенности задвижки делает приспособление более надёжным и эффективным, в сравнении с вентилями, но при высоких давлениях с его помощью легче перекрыть движение, но сложнее открыть;
конструкция вентилей проще, в сравнении с задвижками, что и обуславливает более низкую стоимость этих запорных устройств;
задвижка может находиться в 2-х положениях: «открыто» либо «закрыто». А вентиль позволяет регулировать объемы транспортируемых жидкостей и газов, в также уровень заполнения трубопроводов, поскольку может устанавливаться в любое положение.

Конструкция и действие задвижки

Отличие задвижки от вентиля состоит в нескольких небольших, но все же крайне важных конструктивных особенностях. Разобравшись с ними, вы точно поймете, что здесь и как работает.

Задвижка выполняет те же задачи, что и вентиль. Она тоже способна заблокировать или открыть систему в любой момент.

Только вот задвижка существует в двух положениях:

открытом;
закрытом.

Третьего варианта не дано. Сама ее конструкция просто не позволяет эффективно перекрывать поток частичным образом. Запорный элемент внутри спроектирован по такой схеме не просто так.

В находится в перпендикулярном к носителю положении. Закрывается он точно так же, перемещаясь всего на несколько десятков сантиметров вниз.

Это упрощает конструкцию, делает ее более неприхотливой и дешевой. Но также и повышает давление на все составляющие детали. Особенно, если речь идет о , монтируемой на трубопроводах высокого давления.

Схема сборки

Во многом задвижка повторяет конструкцию вентиля. Она тоже состоит из цельного литого корпуса. Она тоже может быть как полнопроходной, так и стандартной, с суженным диаметром.

Основные различия касаются самого запорного элемента. В . Закрытое положение клина прячет его в верхней седельной части. Клин никак не препятствует движению жидкости в системе.

К его направляющим подсоединена резьба, а ту контролируют вращением ручки. В общем, система та же, что и с вентилем. Различие кроется в деталях.

При вращении ручки клин просто освобождается, в один момент перекрывая всю трубу. Нижняя часть клина заходит во внутренние седла, уплотненные резиной.

Основные отличия

Перечислим все отличия вентилей и задвижек. Так вам будет проще ориентироваться и делать свой выбор.

Список отличий:

Вентилем можно регулировать поток в системе, задвижка же находится в двух состояниях: открытом и закрытом.
В вентиле идет параллельное блокирование системы, задвижка блокируется перпендикулярно потоку.
Задвижка быстрее изнашивается.
Вентиль стоит дороже, особенно его полнопроходный вариант.

Все трубопроводы оснащаются необходимой арматурой. Назначение которой открывать и перекрывать поток воды или газа, регулировать их давление, температуру либо расход, а также предохранять изделие от нерасчетных режимов. Согласно назначению, арматура бывает запорной, предохранительной, приводной, регулирующей и т. д.

К какому же виду относятся кран и вентиль, разница их в чем и что лучше – вы узнаете из нашей статьи.

Кран относится к трубопроводной приводной арматуре, в которой затворный механизма вращается вокруг своей оси, расположенной поперечно направлению потока. Обычный кран представляет собой два главных элемента – неподвижный корпус и вращающаяся пробка.

Кран шаровой

А вентиль (или по-другому запорный клапан) является видом приводной арматуры, в которой затворный механизм перемещается в направлении потока, садясь на седло. Предназначение вентиля в открытие, закрытие и регулировки потоков жидкости либо газа. Далее подробнее рассмотрим, чем отличается вентиль от крана.

Устройство задвижек

В зависимости от конструкции задвижки могут быть проходными и суженными, имеющими отверстия уплотнительных колец меньше диаметра трубопровода.

В зависимости от геометрии затвора задвижки разделяют на параллельные и клиновые. Клиновые задвижки оснащаются клиновым затвором с уплотнительными поверхностями, которые располагаются под углом друг к другу. Клин затвора может быть цельным упругим, цельным жестким или составным двухдисковым.

Параллельные задвижки оснащены затворами, уплотнительные поверхности которых параллельны друг другу. Такая конструкция может быть однодисковой (шиберной) или двухдисковой.

Задвижки могут оснащаться выдвижным шпинделем (штоком) и не выдвижным (вращаемым шпинделем). Они отличаются конструкцией винтовой пары, благодаря которой перемещается затвор. Задвижки с вращаемым шпинделем обладают меньшим строительным размером.

Кран-задвижка

Устройство работает таким образом. При повороте маховика проход жидкости перекрывается перпендикулярно располагаемым затвором. Этот вид широко используется в водопроводном хозяйстве до сих пор там, где есть необходимость перекрывать большие потоки воды в трубах с большим диаметром, а в быту реже. Срок службы задвижки зависит от конкретной конструкции и составляет 10-20 лет, а эксплуатационный срок (до выхода из строя) может составлять 2-3 тысячи циклов.

Споры о способах эксплуатации задвижки ведутся и сегодня. Одни утверждают, что она должна служить запорно-регулирующим целям, а другие, что ее следует держать либо закрытой, либо открытой, так как износ при постоянной работе неминуем. Даже наполовину открытая (закрытая) задвижка поддается действию абразивных веществ (взвешенных в воде материалов) песка и других твердых частиц, которые приводят к образованию царапин, выемок и других мелких повреждений. Появившиеся изъяны уменьшают сопряжение запорного узла. Исключение составляют задвижки с обрезиненным клином, но их выпуск ограничен использованием в трубах большого диаметра, а используемые в быту (1/2-1 дюйм) имеют затворку из латуни.

Такой вид запорного устройства жидкости имеет свои плюсы и минусы. Плюсы представлены следующими качествами:

малая гидравлическая сопротивляемость, способствующая не уменьшению используемого диаметра;
полнопроходимость устройства (без изгибов и поворотов, создающих завихрения);
небольшая эксплуатационная длина;
ремонтопригодность.

Минусы, ощутимые при эксплуатации, таковы:

потеря герметичности вследствие засорения (удаляется прочисткой сидельных поверхностей);
появление течи из-под штока (устраняется подтяжкой сальниковой гайки или заменой одноименной прокладки, если она отыщется в продаже);
большая высота, не позволяющая осуществить установку задвижки в помещениях с ограниченной высотой);
полное закрытие-открытие изделия достаточно длительно по времени (требует не одного поворота маховика);
ограниченный ассортимент (изготавливают всего несколько заводов-производителей).

Рассматривая задвижку, как элемент применения в быту, можно говорить о ней, как о гиганте среди лилипутов. А применение такого устройства в коммунальном хозяйстве и промышленности, где используются трубы большого диаметра, оправдано.

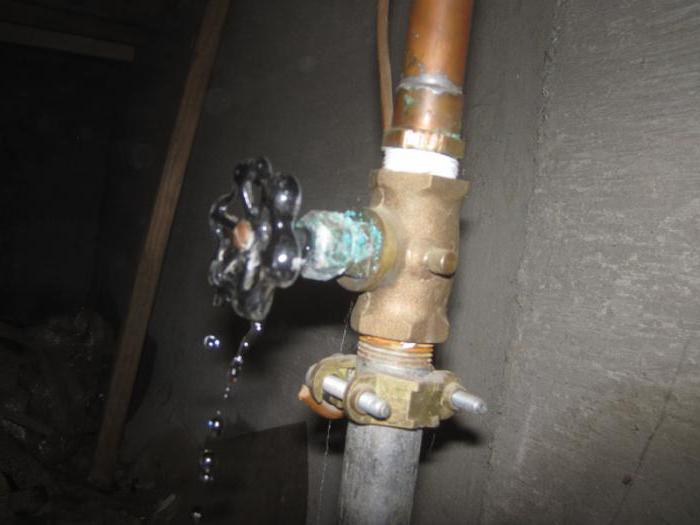

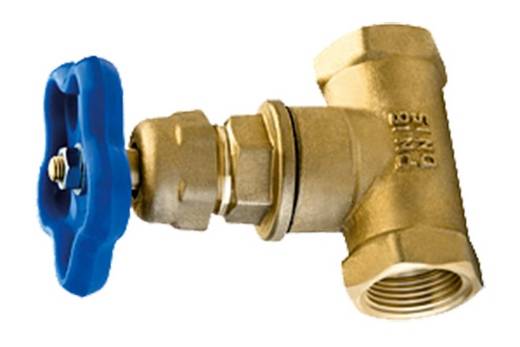

Вентиль водопроводный: ремонт

При повреждении запорного элемента вентиля его заменяют аналогичным неизношенным или новым узлом. Для этого участок трубопровода освобождают от жидкости, перекрывая его с обеих сторон. Затем производится демонтаж запорного элемента клапанного типа. Шаровый вентиль снимается полностью рожковыми или На фланцах гайки скручивают параллельно и постепенно – по 3-4 витка на каждой.

Сначала следует проверить исправность уплотнителей, которые заменяют при износе. Протечки большей частью происходят по причине деформации прокладок и при срыве резьбы при неправильной установке. Затем производится осмотр корпуса и седла. При отсутствии трещин узел собирается снова. Корпус ремонту не подлежит, если на нем появятся механические повреждения. Прирастание к трубопроводу требует его обрезки и необходимости проведения в дальнейшем сварочных работ.

В этом случае придется устанавливать вентиль водопроводный новый или отремонтированный. Неподготовленному человеку браться за сложный ремонт не стоит из-за незнания его особенностей.

Запорная арматура создает дополнительное сопротивление, поэтому в местах соединений могут образоваться засоры. Снимать вентили не всегда следует. Порой достаточно просто промыть трубопроводы, открыв все краны.

Замену сальника можно сделать аккуратно своими руками. Для этого надо перекрыть подачу воды со стояка, разобрать запорный механизм, заменить прокладки и смазать подвижные части.

Задвижка и ее особенности в сравнении с вентилем

Основное назначение задвижки – полное перекрытие потока среды. Она работает по принципу движения штока внутри корпуса. При повороте ручки задвижки или привода шток перемещается в продольном направлении, перекрывая или открывая проход для жидкости или газа. Таким образом, задвижка обеспечивает полное или частичное перекрытие потока.

Основное отличие задвижки от вентиля заключается в целях и условиях их применения. Вентиль чаще всего используется для регулирования потока среды. Он имеет механизм, позволяющий изменять проходное сечение и, соответственно, скорость потока. Вентиль обладает дополнительным устройством – регулировочным штоком или рукояткой, которые позволяют точно регулировать поток среды в трубопроводе.

Кроме того, задвижка и вентиль различаются конструктивно. Задвижка представляет собой движущуюся часть – шток, и неподвижную – корпус. Вентиль состоит из корпуса со встроенным регулирующим механизмом и рукоятки для управления. Некоторые модели вентилей оборудованы дополнительными устройствами, такими как электроприводы, пневматические приводы и т. д., для автоматического управления и контроля потока.

В целом, задвижка и вентиль являются неотъемлемыми элементами систем водоснабжения и газоснабжения. Они выполняют разные функции, и их применение зависит от определенных условий и требований эксплуатации системы. Правильный выбор между задвижкой и вентилем позволяет обеспечить надежную и эффективную работу системы и достичь требуемых результатов по перекрытию и регулированию потока среды.

Вентили-смесители для душа

Устройство выполняется однорычажным шаровым или в виде двух клапанных вентилей. В комплект входят сменная душевая головка с присоединенным гибким шлангом и изливом в ванну. Смеситель выполняют скрытым, выводя наружу только вентили управления температурой воды.

Классическим вариантом является двухвентильный аксессуар с ручной настройкой температуры. Холодная и горячая вода смешиваются в специальной камере, а затем поступают в шланг душа или на излив. Основными элементами прибора являются две кран-буксы со сменными прокладками.

Становится популярным однорычажное устройство с удобной регулировкой воды. Основным элементом смесителя является сменный картридж. При выходе из строя он легко снимается и заменяется новым.

Со встроенным термостатом упрощается регулировка. Он настраивается предварительно, что гарантирует выход воды с заданной температурой. Для этого в корпусе находится термостатический элемент, распределяющий потоки. Единственным недостатком таких моделей является высокая цена.

Виды запорной арматуры

Существуют различные виды запорной арматуры:

1. Запорные краны присутствуют на всех трубопроводах. Соединяются с трубой фланцевым или муфтовым соединением. С учетом рабочей среды краны подразделяются на шаровые и пробковые.

Сальниковые муфтовые – краны-пробки с резиновым или пеньковым сальником внутри, отлитые из чугуна для использования в водных и нефтяных трубопроводах. Температура транспортируемого вещества не должна превышать 100 градусов. Кран можно устанавливать в любом положении.

Пробковые муфтовые – чугунные для газовых трубопроводов. Максимальный порог температуры – 50 градусов. Также неприхотливы к установке.

Фланцевые шаровые краны – производятся в стальном (диапазон температур 30-70 градусов) и чугунном, выдерживающем 100-градусную нагрузку, варианте.

2. Запорная заслонка выполнена в виде диска, вращающегося вокруг своей оси, расположенной перпендикулярно или под определенным углом по направлению движения вещества. В основном монтируются на трубопроводы большого диаметра с небольшим давлением рабочей среды. Устанавливаются гидроприводным или электроприводным способом, а также вручную врезаются в трубопровод при помощи сварки или фланцевым соединением. Корпус изготавливается из чугуна, а диск из стали. Подходят для использования в кислотных и щелочных средах и не требуют технического обслуживания.

3. Трубопроводные задвижки периодически перекрывают поток рабочей среды. При оснащении их электроприводом появляется возможность осуществлять управление дистанционно. Изготавливаются из чугуна, стали, нержавейки или сплавов цветных металлов. Выбор материала, из которого будет изготовлено устройство запорной арматуры, зависит от того, щелочная или кислая среда будет транспортироваться по трубопроводу.

4. Запорный вентиль предназначается для полного перекрытия потока. С его помощью невозможно осуществить регулирование рабочего давления. Вентиль должен быть всегда полностью открыт или закрыт. Золотник и шпиндель, составляющие систему, перекрывают поток параллельно его направлению для предотвращения гидроударов. Вентили для систем с высоким давлением приваривают к толстостенным трубам. Также возможно соединение фланцевыми патрубками и муфтами. Последнее распространено в трубопроводах для транспортировки воды, воздуха или пара температурой не выше 50 градусов с обязательным уплотнением чугуна кожаным, резиновым или паронитовым кольцом.

Детали, изготовленные из латуни, немного весят и работают при высоких показателях сжатия, обеспечивая 100% перекрытие.

Герметизация в таких системах может обеспечиваться:

сильфоном;
диафрагмой;
сальником.

Типы запорной арматуры включают в себя также те специальные вентили, задвижки и заслонки которые эксплуатируются на трубопроводах, по которым движутся агрессивные вещества. Для таких изделий чаще всего используют устойчивую к кислоте и щелочи латунь.

Детали из сильфона применяют при необходимости обеспечения герметичности соединения, выдерживания высоких температур и предотвращения возможной утечки.

Антикоррозийные свойства также крайне важны для арматуры, используемой в агрессивных средах, поэтому зачастую допускается применение фланцевых, фарфоровых и диафрагмовых вентилей с резиновым покрытием.

Газовая запорная арматура

Газовая запорная арматура – неотъемлемая часть в газотранспортной системе, функция которой – включение или отключение газа, изменение направления его потока, управление давлением или количеством проходящего продукта.

К арматуре, которая будет использоваться в газопроводах, предъявляется требование к герметическому отключению существующих участков в газовых трубопроводах. Поэтому краны, задвижки, обратные клапаны и вентили должны пройти сертификацию и быть изготовлены из высококачественных материалов, ведь от их надежности зависит, не произойдет ли сбой в работе, который приведет к загрязнениям атмосферы или взрыву газа.

Назначение и функции запорной арматуры

Изделия запорной арматуры относятся к специальному типу изделий для трубопроводных магистралей, назначение которых заключается в оперативном регулировании скорости потока рабочего носителя для обеспечения заданных параметров технологического процесса. Действие запорной арматуры направлено на закрытие, открытие, смену направления и скорости движения рабочего газа/жидкости. Кроме того, к запорной арматуре следует отнести спускные и контрольные изделия, служащие для сброса носителя из трубопроводных систем, технологических аппаратов, и подачи носителя в контрольно-измерительные приборы.

Арматура данного типа присутствует во всех трубопроводных магистралях промышленных производств, технических объектах бытового назначения (отопление, газо-, водоснабжение, канализация и т.д.), и составляет не менее 80% от общего количества используемых изделий в магистрали. Наибольшее распространение в качестве запорных элементов получили задвижки, вентили, краны, клапаны и затворы.

Выбор материалов, из которых изготавливаются данные детали, в настоящее время достаточно широк:

металлы (титан, алюминий);
сплавы (чугун, сталь, бронза);
полимерные и синтетические материалы, например, поливинилиденфторид (ПВДФ), хлорированный поливинилхлорид (ХПВХ), полиэтилен (ПЭ), полипропилен (ПП).

При выборе запорного изделия руководствуются следующими техническими характеристиками: присоединительный диаметр, назначение и материал, из которого изготавливается корпус и рабочая часть трубопровода, скорость закрытия. Специальные требования: продолжительные сроки службы, высокая прочность, надёжность, безопасность, коррозионная устойчивость материала к рабочей среде, герметичность, простота монтажа и удобство эксплуатации.

Следует отметить, что рабочая среда трубопровода достаточно быстро повреждает изделия запорной арматуры, происходит истирание уплотнительных элементов, износ, коррозионные процессы, поэтому необходимо своевременно проводить технический контроль оборудования, промывку систем магистралей, ремонт или замену изделия.

В зависимости от назначения в составе технического объекта запорная арматура делится на категории:

промышленная (общепромышленная, специальная) – используется в производствах различного рода деятельности, в том числе народного хозяйства;
судовая – эксплуатируется в заданных специфических условиях морского и речного транспорта;
сантехническая – трубопроводная арматура бытового назначения, применяется в газовых плитах, колонках, ванных, котлах и т.д.;
изготовленная по спецзаказу – разрабатывается, изготавливается и эксплуатируется в соответствии с особыми заданными техническими требованиями, например, в уникальных, экспериментальных промышленных объектах.

Функции, выполняемые данным типом арматуры обширны: регулирующая, распределительно-смесительная, предохранительная, защитная, запорная, фазоразделительная.

В данной статье рассмотрим виды запорной арматуры, действие которой направлено на изменение площади поперечного сечения трубопровода для регулирования скорости потока носителя или полной его остановки.
