Разница между UTP и FTP

Чем отличается кабель FTP от UTP? [Разное Raznoe]

FTP кабель отличается наличием экранирования (фольговой оболочки), которое защищает его от электромагнитных помех. Экранирование предотвращает перекрестные наводки и снижает уровень шумов в сигнале. При использовании FTP кабеля возможно более длинное расстояние передачи данных без потерь качества сигнала.

UTP кабель не имеет экранирования и более дешевый, чем FTP кабель. Сигналы в UTP кабеле более подвержены внешним помехам и перекрестным наводкам с соседними проводами, особенно на больших расстояниях. Однако, с технологическим развитием и использованием более качественных материалов, UTP кабель стал широко применяться в офисных сетях и домашних компьютерных сетях. Он обеспечивает достаточную производительность и качество передачи данных в большинстве случаев.

Итак, основное отличие между FTP и UTP кабелями заключается в наличии экранирования у FTP кабеля и его способности обеспечивать более стабильную передачу данных на больших расстояниях. В то же время, UTP кабель является более доступным и широко используется в большинстве сетевых окружений.

What is an STP cable?

STP stands for shielded twisted pair. Unlike the UTP cables, STP cables cover with a shielding or screening material that consists of foil wrapping or a copper braid jacket.

In contrast to UTP, STP require the use of a grounding cable. Shielded Twisted Pair (STP) requires significantly more maintenance than Unshielded Twisted Pair (UTP), making it more expensive.

STP metal shield provides enhanced protection against electromagnetic interference. More importantly, it offers better performance for crosstalk-intensive application scenarios. Hence, STP cable is widely used in high-bandwidth networks like radio stations and airports.

Although it has the above advantages, STP cable also has disadvantages, such as more complexity in installation and maintenance and higher cost.

Категории витой пары

Основной характеристикой любых коммуникаций является скорость передачи данных. Применительно к витой паре эта характеристика в довольно незначительной степени зависит от таких параметров, как материал изготовления кабеля или его внутренняя топология. Но они влияют на другие характеристики сети – её долговечность, надёжность, максимально допустимое расстояние передачи сигнала и т. д.

Наиболее общей характеристикой принято считать категорию ВП, в настоящее время все производители кабеля витая пара придерживаются этой классификации. Как мы уже отмечали, определяющим параметром компьютерных сетей является скорость передачи информации. Она зависит, прежде всего, от частоты колебаний тока, которая и является аналоговым способом передачи единицы данных. По этой причине при разбиении кабелей на категории одной из главных характеристик является частотный диапазон, в котором способна работать витая пара. Все остальные параметры являются второстепенными, направленными на поддержание заданной частоты колебаний.

Категории витой пары:

1. CAT1 характеризуется частотой пропускания до 10000 Гц, такой кабель ранее называли «лапшой». В настоящее время используется разве что для прокладки телефонного кабеля в квартиру от установленного на лестничной площадке щитка.
2. CAT2 имеет полосу частот до 1 МГц, что для чётырёхжильного кабеля соответствует скорости 4 Мб/сек. Используется такой провод для соединения телефона с квартирной коробкой.
3. CAT3 – работает на частоте 16 МГц (10 Мб/сек на большие расстояния, 100 Мб/сек до 100 метров).
4. CAT4 – 20-мегагерцовый кабель, практически не используется.
5. CAT5 способен работать на частотах порядка 100–125 МГц (100 Мб/сек для двух пар, 1000 Мб/сек для четырёх пар). В настоящее время самая распространённая категория для компьютерной витой пары.
6. CAT6 имеет полосу рабочих частот порядка 250 МГц (1 Гб/сек), у разновидности CAT6a рабочая частота составляет 500 МГц, что соответствует скорости 10 Гб/сек.
7. CAT7 – кабель, способный работать на частоте до 700 МГц, на сегодня заявлен и утверждён только стандартом ISO

How Do You know if Cat5e Is Shielded?

Category 5e (Cat5e) cables are not typically shielded. Cat5e cables are unshielded twisted pair (UTP) cables, which means they do not have an additional layer of shielding around the wires. UTP cables are less expensive and more flexible than other types of cables. such as foil twisted pair (FTP) cables, which have an additional layer of foil shielding.

If you are unsure whether a particular cable is shielded or unshielded, you can typically determine this by looking at the cable itself. Shielded cables will have a layer of metal shielding around the wires. which is visible on the outside of the cable. Alternatively, you can check the product specifications or ask the manufacturer or retailer for more information.

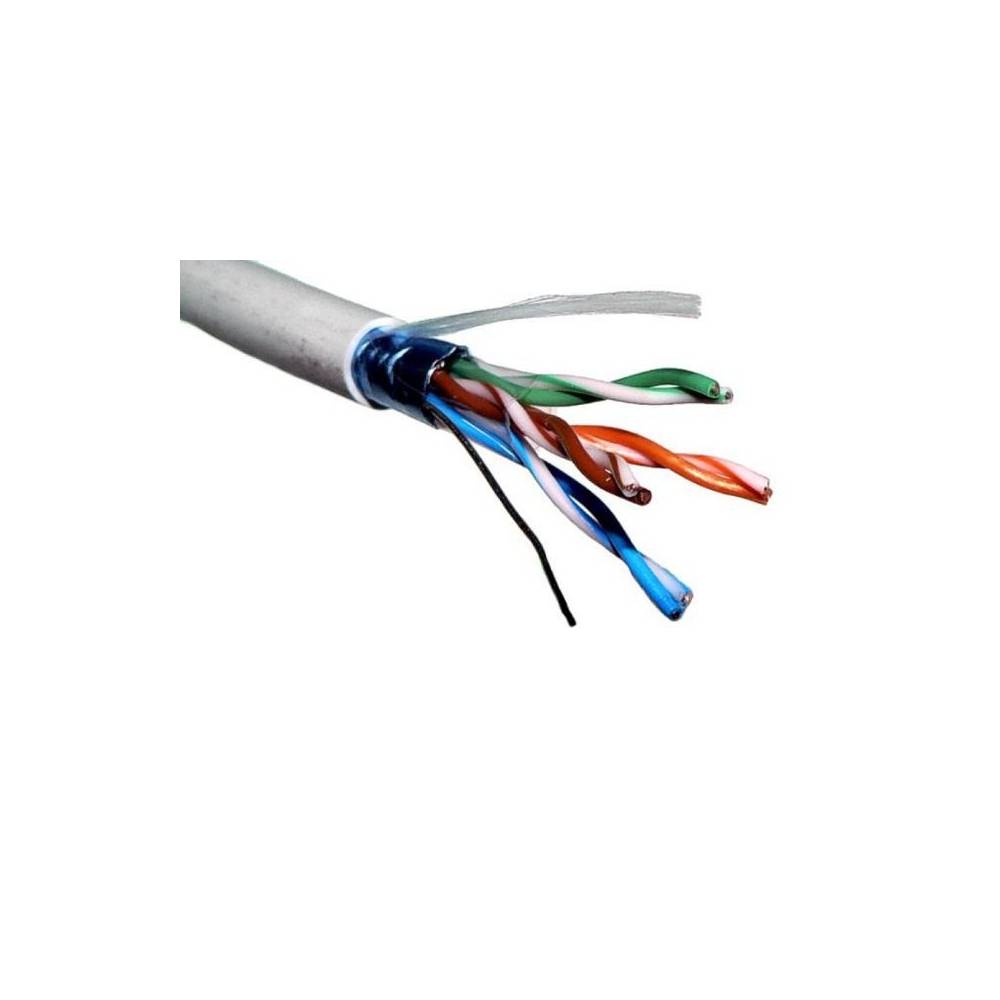

Особенности FTP кабеля

Экран изготавливают из фольги, материалом для которой служит алюминий или медь. Экранирующая оболочка повышает степень защиты канала от внешних помех. Это необходимо в случаях укладки линии вблизи электроприборов, бытовой техники и других видов оборудования. Общая фольгированная оболочка без изоляции каждой пары проводников отдельно обозначается как F/UTP.

FTP – это аббревиатура, в которой “F” означает “Foiled” или фольгированный, а “TP” – это “Twisted Pair”, что переводится как “витая пара”. Это усовершенствованная конструкция линии передачи, популярная в быту и профессиональной деятельности. Незащищенная витая пара, или UTP, не комплектуется дренажным проводником. Это специальный канал для снятия помех, который также является страхующим средством экранирования на случай разрыва основного контура. Чтобы обеспечить надежную защиту от влияния внешних электромагнитных полей, необходимо грамотно выполнить заземление, иначе экран не сможет выполнять возложенные на него функции. Дренажный проводник изготавливают из мягкой луженой меди.

	FTP OUTDOOR	FTP INDOOR	FTP CU STEEL ROPE
Категория	Кабели	Кабели	Кабели
Производитель	Skynet	Skynet	Skynet
Цена	17 руб.	17 руб.	25 руб.
Экранирование	FTP	FTP	FTP
Вид прокладки	Наружная	Внутренняя	Наружная

Еще одна проблема экранированных кабелей – уязвимость к низкочастотным шумам, что делает невозможной передачу сигнала вблизи мощных электродвигателей и индукционных элементов.

Фольга не обладает стойкостью к химическому и физическому воздействию. Выбирая кабель, нужно учитывать условия эксплуатации – это продлит срок службы изделия и повысит ее надежность.

Производители предлагают свои решения, выпуская продукцию для внешней или внутренней прокладки. При большой протяженности уличной линии целостность защитной оболочки, фольги или проводников может быть нарушена под воздействием собственного веса, порывов ветра или образованием наледи.

В кабеле FTP OUTDOOR 4X2X0,50 CU STEEL ROPE эта проблема решена использованием стального троса с диаметром 1,5 мм.

Кабель Skynet FTP OUTDOOR 4X2X0,50 CU STEEL ROPE

Преимущества

• защита от помех;
• повышенная стабильность;
• возможность укладки линии вблизи электроприборов;
• присутствуют варианты для уличного и внутреннего монтажа;

Что выбрать – витую пару UTP или FTP?

Проектирование структурированных кабельных систем требует тщательной подготовки и большого внимания к каждой детали. Учитывая то, что многие современные сети базируются на кабелях витая пара, изначально стоит ответить на вопрос: какая именно нужна витая пара – UTPили FTP?

Но, вопреки желаниям любителей готовых решений, однозначного ответа на этот вопрос не существует. Оба типа кабеля предназначены для эксплуатации в разных условиях, и выбирать наиболее подходящий нужно каждый раз заново.

Прежде всего, определим, какие имеет витая пара FTP или UTP отличия и схожие черты. Оба вида кабелей имеют одинаковую конструктивную основу: определенное количество изолированных проводников, свитых в пары и заключенных в общую оболочку. Сфера применения у них также общая – телефонные и компьютерные сети. Можно также встретить мнения, что кабель витая пара UTP и FTP взаимозаменяемы и идентичны, но это не так.

Ключевое отличие между кабелями UTP и FTP заключается в том, что последние оснащаются дополнительной внутренней защитой от электромагнитных помех. Защита воплощается в виде алюмополимерной пленки, которая находится под слоем внешней общей оболочки. Дополнительным элементом, отличающим витую пару FTP от UTP, является меньшая гибкость – следствие наличия экрана в структуре кабеля.

Чтобы понять, какую витую пару лучше выбрать, необходимо определить, в каких условиях будут прокладываться кабельные линии. Основная предпосылка для того, чтобы применить кабель витая пара UTP (U UTP) – это отсутствие риска внешних влияний на качество передачи. Под внешними влияниями подразумеваются электромагнитные излучения, источниками которых служат электрические приборы и силовые кабели.Так, в домашних условиях, в обычной жилой квартире вполне подходящей является витая пара F-UTP – экранированный кабель, в котором фольгированный слой расположен под внешней оболочкой. Это поможет избежать влияния электрических наводок, источниками которых являются бытовые электроприборы. В то же время, если кабель будет проложен на достаточном расстоянии от источников помех, то нет смысла платить больше за экранированный кабель и можно использовать витую пару UTP.

Отдельный случай – это прокладка наружных линий витой пары, то есть монтаж кабеля под открытым небом. В любом случае, это должен быть специальный кабель для наружной прокладки, устойчивый к перепадам температур и УФ-излучению. Выбор между UTP и FTP кабелями должен основываться на условиях монтажа – прежде всего, источников электромагнитных излучений вдоль линии прокладки.

Если рассматривать ситуацию в промышленном производстве, то кабель FTP лучше защищён от высокочастотных помех. Но для этого и корпус компьютера или другого радиоэлектронного оборудования должны быть заземлены по всем правилам. Ещё хуже складывается ситуация с помехами на низких частотах. Алюминиевые экраны не в состоянии воспрепятствовать низкочастотным волнам, генерируемым мощными двигателями. По данной причине витые пары FTP не применяют в промышленном производстве. Кроме этого, фольгированные LAN-кабели характерны низкими параметрами затухания сигнала.

Наконец, немалую роль в выборе играет вопрос стоимости оборудования. Витая пара UTP, цена которой ниже, чем у аналогичных кабелей FTP, во многих случаях вполне достойно выполняет функции по передаче данных. Но если по объективной оценке приоритет отдан экранированной витой паре, необходимо учесть требования к монтажу этого кабеля – качественное заземление, соответствующие экранированные коннекторы, розетки и другие сетевые устройства.

График работы в праздничные дни 29.06.21

Какой кабель лучше UTP или FTP? Сравнение цена-качество

Обязательным условием грамотного проектирования структурированных кабельных систем является тщательная подготовка с учетом всех деталей и особенностей конкретного проекта. При сооружении многих сетей используется “витая пара”, поэтому одним из важных вопросов является выбор кабеля – UTP или FTP.

Схожесть и различие

Фольгированная витая пара или кабель FTP представляет собой кабель с общим экранированием из металлизированной фольги при отсутствии экранирования у пары проводников. Кабель UTP представляет собой изделие с полным отсутствием защитных экранов (внешнего и защиты у проводников).

Схожи кабели UTP и FTP следующими показателями:

• назначение: кабели применяются для организации компьютерной или телефонной связи;
• проводники оснащаются защитной оболочкой для предотвращения изломов. Для изготовления защитной оболочки могут быть использованы материалы, не выделяющие газов при горении, огнеупорные или с высоким уровнем защиты;
• модели имеют одинаковую категорию: для интернета (5,6,7) и для телефонных сетей (3).

Отличаются кабели UTP и FTP:

• наличием внутренней защиты от ультрафиолета, инфракрасного излучения и радиоволнового излучения в витой паре FTP;
• отсутствием фольгированного экрана у пары UTP, что приводит к возникновению помех;
• стоимостью: цена на UTP ниже, чем на FTP.

Особенности выбора

Основными критериями при выборе кабеля между моделями UTP и FTP являются ососбенности сети и условия эксплуатации. При необходимости выбора кабеля для дома или квартиры следует учесть, что в кухонном помещении присутствует множество бытовой техники, создающей помехи. Поэтому лучшим способом обеспечить качественную связь является использование кабелей UTP и FTP в комплексе:

• экранированная витая пара FTP на кухне;
• витая пара UTP в других помещениях.

В производственных зданиях используются исключительно экранированные шнуры FTP, поскольку неэкранированные не обеспечивают надежной защиты сигнала от высокочастотных помех. При организации сети на производстве следует учесть, что мощные двигатели вызывают низкочастотные помехи, от которых витая пара не защищена.

Кабели UTP и FTP используются при разных условиях. Стоимость фольгированной витой пары в разы выше, чем нефольгированной. Сравнить цены на UTP и FTP можно здесь

При выборе и покупке кабельной продукции важно принять во внимание предоставленную нами информацию

Применение кабеля FTP

Основным преимуществом кабеля FTP является его защита от электромагнитных помех. Разводка витой пары с экранированием фольгой позволяет значительно снизить влияние внешних источников помех, таких как электромагнитные излучения, радиочастотные сигналы и электростатические разряды. Именно поэтому FTP кабель широко используется в сетях, работающих в условиях повышенного радиоэлектромагнитного шума, близости к электрооборудованию или машинам с высоким уровнем электромагнитных излучений.

Устойчивость к внешним помехам делает FTP кабель более надежным и обеспечивает стабильность передачи данных

Кроме того, экранирование позволяет сократить перекрестные помехи между соседними кабелями, что важно при прокладке и организации плотных кабельных систем

FTP кабель обеспечивает высокую скорость передачи данных и большую длину кабельного сегмента, что делает его применимым для создания гибких сетевых инфраструктур. Он может использоваться для организации локальных сетей, проводных коммуникаций, передачи видеосигналов, телефонии и других сетевых приложений.

Как выбрать правильный кабель для вашей сети

2. Скорость передачи данных:

Второе важное соображение — требуемая скорость передачи данных. Кабели UTP и FTP поддерживают различные стандарты, которые определяют скорость передачи данных

Кабель UTP обычно используется для реализации 10/100/1000 Мбит/с Ethernet, в то время как кабель FTP может обеспечивать более высокую скорость передачи данных, такую как 10 Гбит/с Ethernet. Учитывайте требования вашей сети и выбирайте кабель, соответствующий нужным скоростям.

3. Расстояние передачи:

Третий фактор, которого следует учесть — расстояние передачи сигнала. Кабели UTP и FTP имеют ограничение на длину передачи. Кабели UTP, обычно, могут передавать сигнал на расстояние до 100 метров, в то время как кабели FTP могут обеспечить передачу на большее расстояние до 100 метров.

4. Шум и помехи:

Другой важный аспект — помехи и шумы, которые могут возникать в вашей сети. Кабели FTP имеют экранирование, которое помогает снизить воздействие внешних электромагнитных полей и помех. Если ваша сеть предполагает высокий уровень помех, использование кабеля FTP может быть предпочтительно.

5. Буровая и прочая агрессивная среда:

Некоторые среды, такие как производственные объекты или уличные установки, могут быть агрессивными и требовать специализированных кабелей. Кабели UTP, обычно, не обладают должным уровнем защиты и не рекомендуются для использования в таких средах. Кабели FTP обладают дополнительной защитой и могут быть более подходящими для экстремальных условий.

6. Витая пара UTP vs FTP:

Наконец, витая пара UTP и FTP предоставляют различные уровни защиты и скорости передачи данных. Если для вашей сети требуется высокая производительность и/или защита от помех, FTP может быть лучшим выбором. Если у вас ограничен бюджет или вы работаете с небольшими расстояниями передачи, UTP может быть достаточным.

Кабель	Стоимость	Скорость	Расстояние	Защита от помех
UTP (невитая пара)	Низкая	10/100/1000 Мбит/с	До 100 метров	Низкая
FTP (экранированная витая пара)	Высокая	10 Гбит/с	До 100 метров	Высокая

В итоге, при выборе кабеля для вашей сети, учитывайте бюджет, скорость передачи данных, расстояние передачи, помехи и условия эксплуатации. Это поможет вам выбрать правильный кабель и обеспечить надежность и производительность вашей сети.

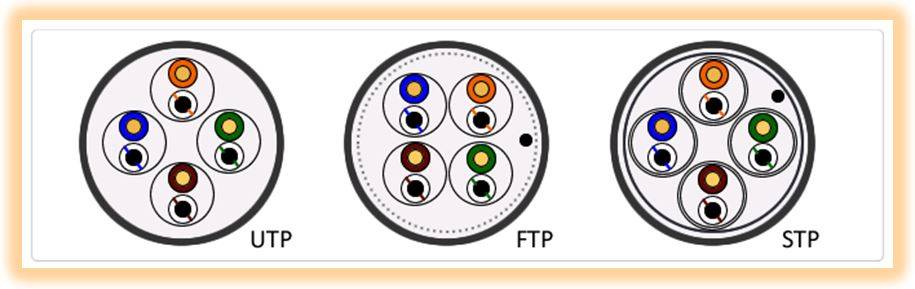

Основные конструкционные отличия

Наличие / отсутствие экранирующего покрытия

UTP / Unshielded Twisted Pair – витая пара, которая не имеет экранирующего покрытия. Отсутствует, как общее, так и отдельное защитное покрытие каждой пары.

FTP / foiled twisted pair – витая пара, которая имеет общее экранирующее покрытие из фольги. Защита каждой пары не предусмотрена. Стоит отметить, что экран, сам по себе, увеличивает толщину кабеля. Помимо этого, увеличение толщины влечет за собой снижение гибкости.

FTP кабель еще принято называть фольговым, что, по сути, правильно, так как имеет он лишь один слой фольги. Экранирующим кабелем считается тот, который помимо основной фольговой защиты, имеет фольгу на каждой витой паре. В теории, FTP меньше подвержен воздействию внешних помех, генерируемых другими кабелями и электрическими приборами. Теоретическое рассуждение может иметь место только при условии правильного заземления конечной точки подключения, например, компьютера. Если на этапе построения домашней компьютерной сети гибкость кабеля не в приоритете, то лучше всего немного переплатить и обзавестись FTP кабелем, так как количество источников, генерирующих помехи, довольно велико.

С точки зрения конструкции, FTP полностью идентичен UTP, за исключением внутренней алюмополимерной пленки и дренажного направляющего проводника. Последний располагается непосредственно под пленкой. UTP, в свою очередь, не требует включения в его структуру проводника.

Как уже было сказано выше, UTP кабель не имеет собственного защитного экрана, что также не является критичным. При аналогичных эксплуатационных условиях разницы в стабильности сети может и не быть. Как быть с помехами, которые генерирует сам кабель? Все очень просто! Последовательность скручиваний внутренних кабелей идеально справляется с этой задачей

Чем выше точность и последовательность таких скручиваний, тем выше степень гашения самогенерируемых помех.
Важно знать! Рассматриваемые первыми FTP кабеля с дополнительным покрытием восприимчивы к низкочастотному EMI-шуму. Последний может быть спровоцирован мощными электродвигателями или генераторами

Таким образом, использование FTP кабелей на промышленном производстве не является возможным.

Исходя из вышеперечисленного, можно сформировать собственное мнение относительно того, какой кабель лучше использовать. Конечно, же, цена, при условии закупки внушительного количества метров кабеля играет решающую роль. Помимо всего этого, стоит упомянуть то, что каждый из них имеет гарантийный период, который позволит протестировать стабильность работы создаваемой сети именно в тех условиях, которые необходимы.

Используя FTP кабель дома можно не бояться помех и неожиданных затуханий сигнала, даже при условии одновременной работы всего, что имеется дома. Единственным недостатком таковых, окажется их толщина и минимальная гибкость. Запрятать этот кабель за плинтус довольно сложно.

Выполнить технологический поворот можно только при условии использования специальных крепежных элементов. Внешняя пластиковая защита может потрескаться, если кабель загнуть или связать. Из этого следует, что эксплуатация, а точнее построение сети на витой паре FTP требует больше внимания и времени, что является недостатком при обустройстве в промышленных масштабах.

Экранирование кабелей связи

Однако не всегда скручивание жил помогает полностью устранить влияние помех на полезный сигнал. В этом случае помогает внедрение в конструкцию экранирующих оболочек. Экранированию могут быть подвергнуты как отдельные пары жил, так и все жилы внутри кабеля. Эти методы применяются как по отдельности, так и совместно, в этом случае экранируется каждая пара жил и, дополнительно – все жилы вместе.

Однако этот способ защиты эффективен лишь в том случае, если заземлены корпуса оборудования, связанные кабелем. Иначе оболочки экранов сами становятся источником помех, накапливая их на всем пути линии.

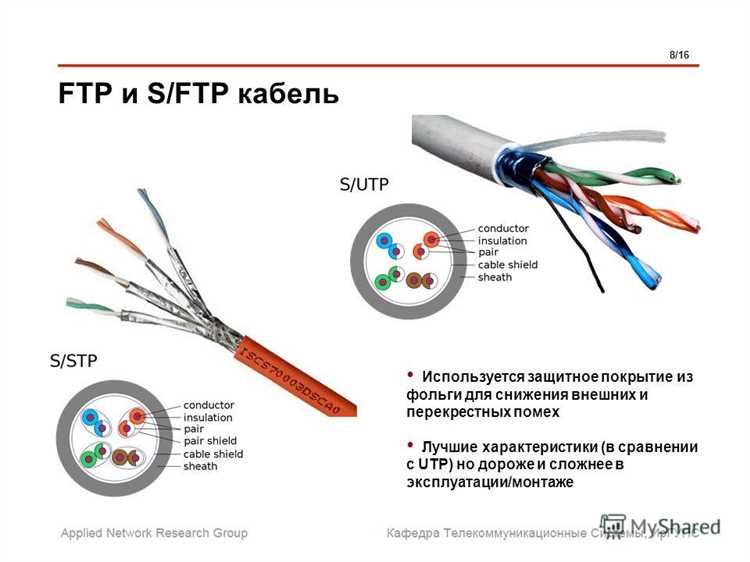

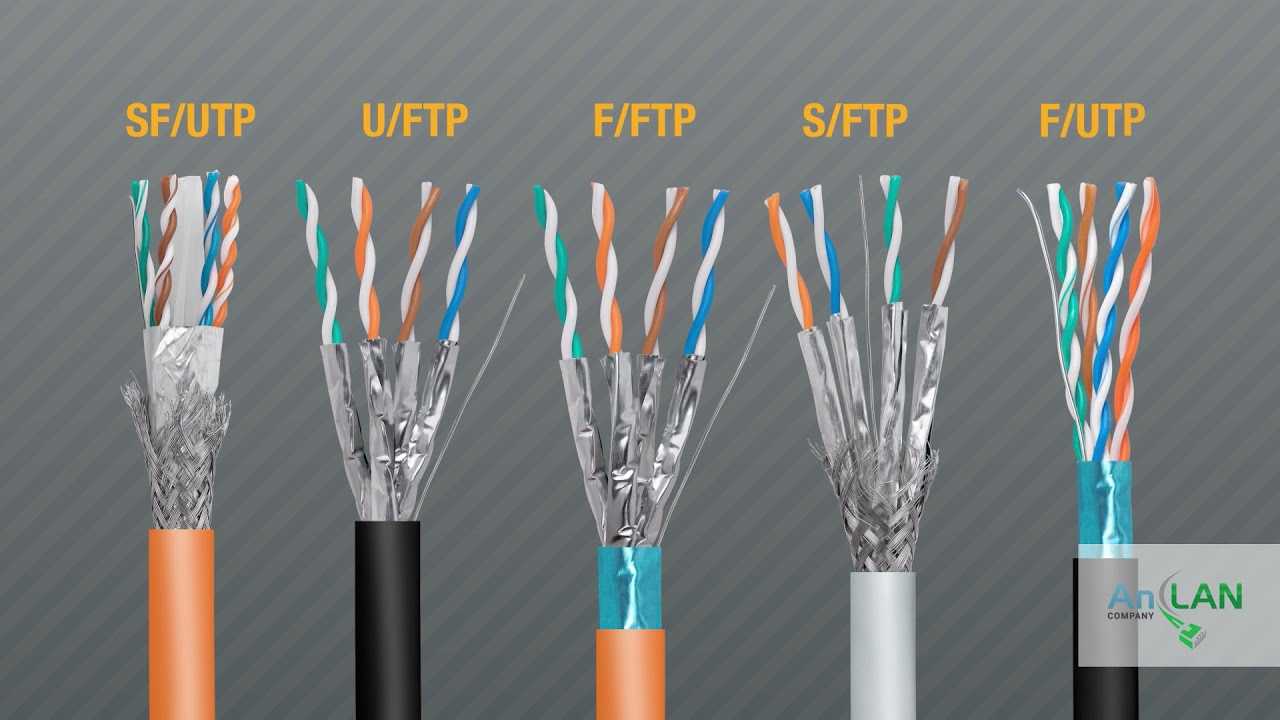

В зависимости от наличия, отсутствия и количества экранов в марку кабеля добавляется буква, означающая:

• U – экран отсутствует;
• S – общий экран в виде металлической оплетки;
• F – экран из медной или алюминиевой фольги или металлизированной ленты вокруг жил каждой пары или всех в целом.

Полное обозначение марки состоит из записанных через дробь вышеуказанных букв. В числителе обозначается защита отдельных жил, в знаменателе – кабеля целиком. Далее добавляются буквы «ТР», обозначающие «twisted pair», в переводе — витая пара.

Например, обозначение U/FTP обозначает, что кабель не имеет защитного экрана отдельных пар жил, но содержит общую экранирующую оболочку. Встречаются и комбинации их двух букв, например «SF» — металлическая оплетка и фольга используются совместно.

Нужно учитывать, что при использовании фольги для экранирования наружная ее поверхность покрыта слоем диэлектрика. Поэтому при подключении экрана нужно использовать только его внутреннюю поверхность для контактного соединения.

Если экран изготовлен из фольги, то параллельно ей идет металлическая проволока небольшого сечения. Она необходима для лучшего контакта при подключении к заземляющим устройствам. Еще она ликвидирует возможные обрывы фольгированного экрана, возникающие в местах перегибов, как бы шунтируя места разрывов.

Что такое витая пара?

Сегодня, в мире высоких скоростей интернета, чтобы по-максимуму использовать весь потенциал роутера и других сетевых девайсов, крайне важно, чтобы сетевой и энкодеры соответствовал самому высокому классу защиты. Технология, при которой передача информации по проводам в виде электрических импульсов, сильно подвержена влиянию окружающего электромагнитного поля

Ваше мнение – WiFi вреден?
Да 22.93%

Нет 77.07%

Проголосовало: 55255

• Самые дешевые сетевые кабели (UTP) имеют тонкую оплетку, внутри которой без какого-либо дополнительного содержимого проложены витые пары проводов. Такой кабель я бы не рекомендовал использовать даже для самого банального подключения компьютера к маршрутизатору.
• Но чаще попадаются кабели Ethernet с экранированием — проложенной под оплеткой дополнительной защитой в виде некого подобия фольги для защиты от посторонних наводок. Такая категория витой пары вполне подходит для решения большинства повседневных задач для подключения к роутеру.
• Если расстояние между устройствами большое, то прокладка витой пары проходит через много помещений с различным электромагнитным фоном. Например, когда нужно соединить кабелем локальной сети IP камеру видеонаблюдения, расположенную далеко на улице. В этом случае необходимо использовать максимально защищенный коаксиальный кабель для уменьшения потерь в передачи данных.

Отличие витой пары UTP от FTP

Витая пара (от англ. twisted pair ) — кабель, состоящий из одной или нескольких пар отдельных медных проводников, скрученных между собой и покрытый пластиковой оболочкой.

Всем известны аббревиатуры кабеля UTP и FTP, но не все знают в чем разница, какую витую пару использовать и какая лучше.

• Витая пара UTP (UnshieldedTwistedPair) — неэкранированная витая пара. Кабель состоящий и разного количества витых пар, жилы которых покрыты ПВХ изоляцией и имеющие общую оболочку из поливинилхлорида.
• Витая пара FTP (FoiledTwistedPair) — экранированная витая пара. Аналогично кабелю UTP, кабель FTP имеет такое же строение, за исключением наличия общего экрана из алюминиевой фольги. Экранированная витая пара защищена общим экраном от внешних электромагнитных излучений.

На первый взгляд видно, что кабель FTP лучше защищает от помех, но это не так. Важным условием применения витой пары FTP является использование соответствующего оборудования. При прокладке данного кабеля необходимо оборудование, на котором есть заземление для экрана для устранения помех. Без использования оборудования экран будет работать как антена, принимающая помехи.

Таким образом, внутри помещения от сервера к серверу, лучше применять кабель FTP, в остальных случаях кабель UTP.

Как выбрать подходящий кабель для вашей сети

Кабель UTP:

Кабель UTP – это наиболее распространенный и бюджетный вариант кабеля для сетей. Он состоит из проводов, которые сплетены в пары и не имеют экрана защиты. У этого типа кабеля есть несколько вариантов категорий, таких как Cat5, Cat6, Cat7, которые различаются по скорости передачи данных и дальности.

Кабель UTP подходит для большинства домашних и офисных сетей, где нет значительной электромагнитной помехи. Он обеспечивает надежное соединение и достаточную пропускную способность для обычных задач передачи данных.

Кабель FTP:

Кабель FTP – это вариант кабеля, у которого каждая пара проводов обернута алюминиевой фольгой для защиты от внешних электромагнитных помех. Это позволяет ему обеспечить более высокую степень защиты и снизить помехи, особенно в местах с высокой электромагнитной активностью.

Кабель FTP подходит для сетей, которые находятся рядом с сильными источниками помех, такими как электрооборудование или системы вентиляции. Он обеспечивает более стабильное соединение и помогает предотвратить потери данных при передаче.

Как выбрать подходящий кабель:

При выборе кабеля для вашей сети рекомендуется учитывать следующие факторы:

1. Окружающая среда: Если ваша сеть находится в окружении электромагнитных помех, таких как другие электронные устройства или большие электросети, то кабель FTP может быть предпочтительным выбором.
2. Скорость передачи данных: Если вам требуется высокая скорость передачи данных, кабель UTP более подходящий вариант за счет низкой стоимости и хорошей производительности.
3. Дальность передачи: Если вам нужно передавать данные на большие расстояния, то рекомендуется выбирать кабель более высокой категории, такой как Cat6 или Cat7.

Надеемся, что эта информация поможет вам определиться с выбором подходящего кабеля для вашей сети. В случае сомнений, всегда лучше проконсультироваться с профессионалами, чтобы они помогли вам выбрать оптимальное решение.

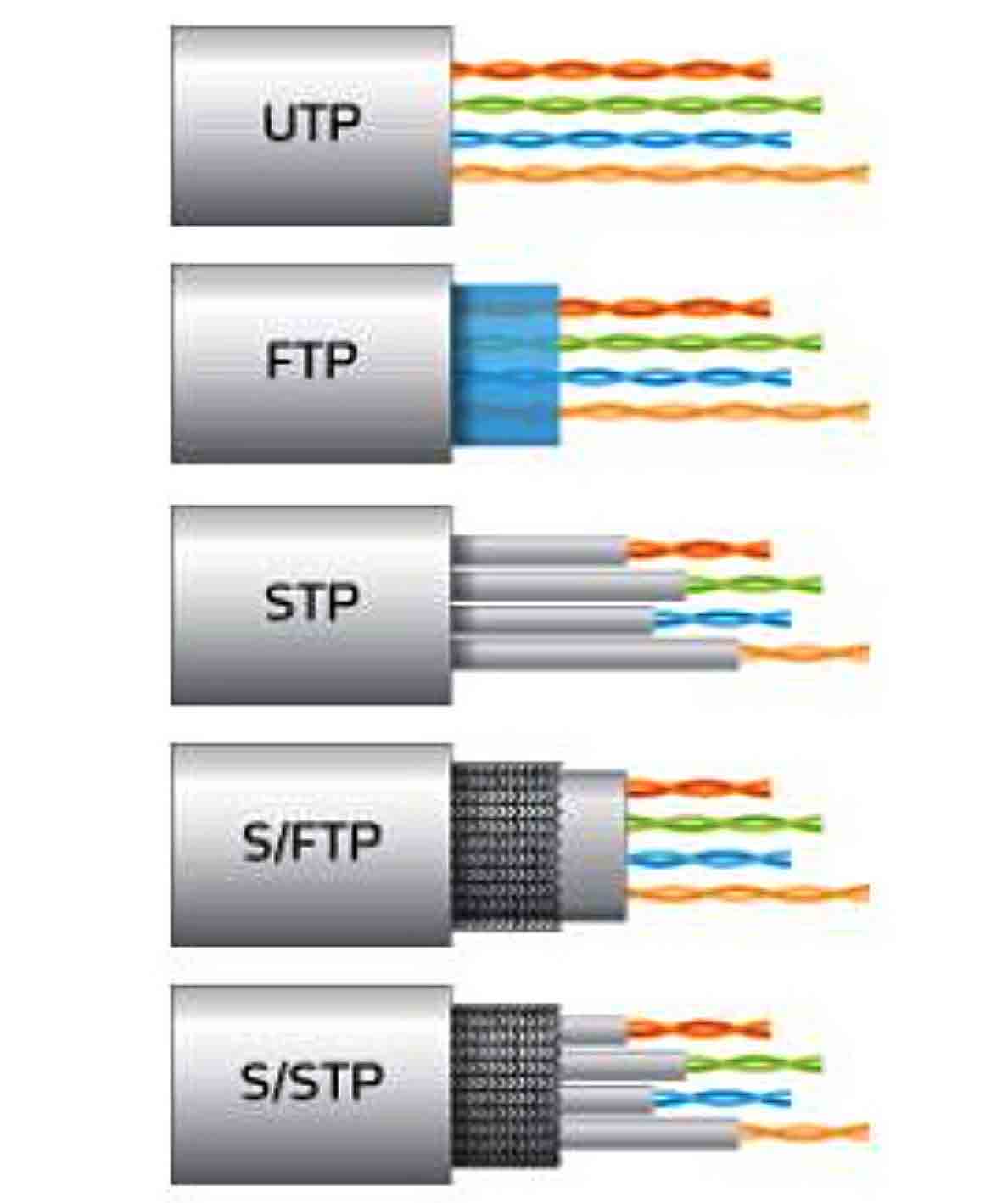

UTP vs. STP vs. FTP vs. S/FTP Cable, What is The Difference?

We know the meaning of different ethernet cables. Now let us make a complete comparison of UTP vs. STP vs. FTP vs. S/FTP Cable. The below table lists their difference.

Comparison	UTP	STP	FTP	S/FTP
Full Name	Unshielded twisted pair	Shielded twisted pair	Foil twisted pairs	Shielded foil twisted pairs
Cable Shield	None	Braiding	Foil	Braiding
Twisted Pair Shield	None	None	None	Foil
Crosstalk	High crosstalk	Low crosstalk	Low crosstalk	Low crosstalk
Termination	Easier to terminate and saves time	Difficult and takes a longer time	Difficult and takes a longer time	Difficult and takes longest time
Bonding and Grounding	Not required	Necessary	Necessary	Necessary
Data rate	Low	High	High	High
Application	Home network	Longer distance network	Longer distance network	Longer distance network
Costs	Cheaper and does not require much maintenance	Moderately expensive	Moderately expensive	Very expensive

Table 1: UTP, STP, FTP, S/FTP comparison

Применение кабеля UTP

Кабель UTP применяется в основном для локальных вычислительных сетей (LAN) и предназначен для передачи данных с высокой скоростью. Он позволяет передавать сигналы на дальность до 100 метров и подходит для использования в офисах, домах, школах и других малых до средних сетях.

Кабель UTP широко используется в современных Ethernet-сетях, где он обеспечивает стабильную и надежную передачу данных. Он часто применяется для подключения компьютеров, принтеров, маршрутизаторов, коммутаторов и других сетевых устройств.

Преимущества использования кабеля UTP включают его доступность и низкую стоимость по сравнению с другими типами кабелей, такими как FTP (Foil Twisted Pair) или STP (Shielded Twisted Pair). Он также легко устанавливается и поддерживается, и не требует особых знаний или навыков для его использования.

Кабель UTP обладает достаточной помехозащищенностью для большинства сред сети и является идеальным выбором для большинства приложений. Однако для более требовательных сред или в случаях, когда требуется более высокий уровень защиты от помех, может быть рекомендовано использование других типов кабелей, таких как FTP или STP.

Скорость передачи данных: UTP против FTP

UTP — это наиболее распространенный тип кабеля в системах компьютерных сетей. Он широко используется благодаря своей экономичности и простоте использования. Однако скорость передачи данных UTP ограничивается частотой сигнала, которую он может поддерживать.

FTP, с другой стороны, имеет экранирование, которое обеспечивает дополнительную защиту от помех и внешних воздействий. Это позволяет FTP добиться более высокой скорости передачи данных по сравнению с UTP.

При выборе между UTP и FTP для сети стоит учитывать требования к скорости передачи данных. Если вы работаете со средним до высоким объемом данных, FTP может быть предпочтительнее, так как он обеспечивает более быструю передачу данных и позволяет лучше управлять потоком информации.

Однако, если ваши требования к скорости не настолько высоки, UTP все равно может быть хорошим выбором. Он обладает надежностью и простотой использования, а также более доступной ценой.

В целом, скорость передачи данных является важным фактором при выборе между UTP и FTP. Учитывайте требования вашей сети и посоветуйтесь с профессионалами, чтобы определиться с оптимальным вариантом.

Отсутствие экранирования в кабеле UTP

Отсутствие экранирования позволяет сделать кабель UTP более гибким и удобным в установке, поскольку он обычно бывает тоньше и легче, чем кабели с экранированием. Это делает его идеальным выбором для использования в офисных средах, дома, а также в сетях малого и среднего размера.

Однако, ввиду отсутствия экранирования, кабель UTP более подвержен внешним электромагнитным помехам, таким как радиочастотное или электромагнитное излучение. Эти помехи могут внести шум или искажения в передаваемый сигнал, что может негативно сказаться на его качестве и пропускной способности.

Чтобы минимизировать влияние помех, кабель UTP обычно используется для передачи данных на небольшие расстояния или в некритических сетях. Для более длинных расстояний или в более шумных средах часто применяются кабели с экранированием, такие как FTP.

Структура и конструкция кабеля UTP

Состав и расположение жил

Структура кабеля UTP представляет собой неэкранированную витую пару проводников. Витая пара состоит из двух однотипных жил, которые тонко скручиваются между собой. Это позволяет уменьшить влияние электромагнитных помех и улучшить качество передачи данных.

Внутри кабеля UTP каждая из витых пар имеет свою характерную последовательность цветовых маркировок проводников. Обычно это бело-оранжевый и оранжевый для первой пары, бело-зеленый и зеленый для второй пары, бело-синий и синий для третьей пары и бело-коричневый и коричневый для четвертой пары.

Конструкция кабеля UTP

Основной конструктивный элемент кабеля UTP – это медные проводники, обычно изготовленные из меди высокой чистоты. Проводники имеют малый диаметр, что обеспечивает гибкость кабеля и удобство его использования.

Между витыми парами проводников и внешней оболочкой кабеля устанавливается дополнительная защитная оболочка, предотвращающая воздействие внешних электромагнитных помех на передаваемые сигналы. Оболочка также предотвращает пересечение и перетаскивание жил кабеля, что обеспечивает его надежность и долговечность.
