Чем отличается трансформатор от автотрансформатора

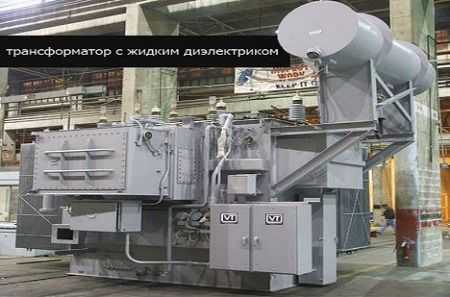

Конструкция

Устройство трансформатора предполагает наличие одной либо большего числа отдельных катушек (ленточных или проволочных), находящихся под единым магнитным потоком, накрученных на сердечник, изготовленный из ферромагнетика.

Важнейшие конструктивные части следующие:

обмотка;
каркас;
магнитопровод (сердечник);
охлаждающая система;
изоляционная система;
дополнительные части, необходимые в защитных целях, для установки, обеспечения подхода к выводящим частям.

В приборах чаще всего можно увидеть обмотку двух типов: первичную, получающую электроток от стороннего питающего источника, и вторичную, с которой напряжение снимается.

Сердечник обеспечивает улучшенный обратный контакт обмоток, обладает пониженным сопротивлением магнитному потоку.

Некоторые виды приборов, работающие на сверхвысокой и высокой частоте, производятся без сердечника.

Производство приборов налажено в трех базовых концепциях обмоток:

броневой;
тороидальной;
стержневой.

Устройство трансформаторов стержневых подразумевает накручивание обмотки на сердечник строго горизонтальное. В приборах броневого типа она заключена в магнитопроводе, размещается горизонтально либо вертикально.

Надежность, эксплуатационные особенности, устройство и принцип действия трансформатора принимаются без какого-либо влияния принципа его изготовления.

Страница не найдена — OFaze.ru

Работа трансформатора нередко сопровождается характерным гулом. Это явление не стоит считать ненормальным, поскольку шум

Фидер — устоявшееся разговорное название отдельных участков электрических сетей, распределительного и защитного оборудования в

Трансформатор ТМЗ – это силовое оборудование переменного тока, которое предназначается для понижения уровня напряжения

Сделать самостоятельно несложный сварочный аппарат вполне по силам любому, знакомому с правилами электромонтажа. Но

Один из узлов, применяемых в телевизорах – строчный трансформатор. Рассмотрим конструктивные особенности данного устройства,

Импульсный трансформатор – трансформатор, предназначенный для преобразования тока и напряжения импульсных сигналов с минимальным

Советы и рекомендации

В настоящее время наряду с однофазными приборами находят достаточно широкое применение и устройства трехфазного типа, отличающиеся обмоткой. Существуют современные трёхфазные автотрансформаторы, имеющие два и три контура.

Основные защитные характеристики автотрансформатора представлены несколькими вариантами:

дифференциальная разновидность, предупреждающая выход из строя при любых нарушениях в обмотке;
принцип токовой отсечки, корректирующий неполадки, возникшие на ошинковках или вводах;
высокоэффективная токовая защита, которая четко срабатывает в условиях повреждения агрегата;
газовый вид, оповещающий даже о выделениях или понижении количества маслянистой жидкости.

Токовые трансформаторы – важное защитное свойство релейного типа. Схема подключения трансформатора тока – варианты монтажа вы найдете на нашем сайте. Для чего необходим провод заземления? Подробно о назначении рассмотрим далее

Для чего необходим провод заземления? Подробно о назначении рассмотрим далее.

Конструкцией предусмотрена защита при появлении замыкания или перегрузки, но прибор не подлежит эксплуатации, если замечено повреждение изолирующего слоя, отмечается сбой на соединительных участках, присутствуют сторонние звуки или слишком сильная вибрация, а также прибор имеет на корпусе выраженные трещины или многочисленные сколы.

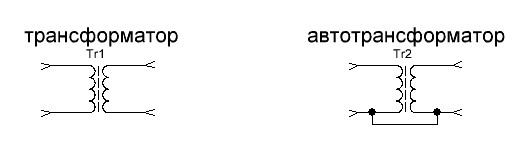

Основные отличия

Указанные приборы отличаются принципом работы и внешним видом. Далее – детальнее о различиях указанного оборудования.

По принципу работы

Исходя из конструктивных особенностей, различия данных агрегатов состоят в том, что у трансформаторов отсутствует прямая электрическая связь, а у автотрансформаторов она имеется.

Эти машины различаются по количеству обмоток – с одной у автотрансформатора и двумя или более у трансформатора.

Автотрансформатор отличается большим показателем КПД, но меньшим диапазоном преобразования электрических характеристик в процессе передачи.

Визуальные

Внешне подобное оборудование отличается тем, что трансформаторы намного массивнее автоматических устройств за счёт того, что в данном случае применяется только одна обмотка. В остальном визуальные отличия неспециалисту выявить сложно.

Каждый вид электрического оборудования разрабатывался, исходя из поставленных задач и предусмотренного функционального назначения. Поэтому и трансформаторы, и автотрансформаторы получили широкую область применения в бытовой сфере и промышленном производстве. Но в силу конструктивных особенностей, вторые из них больше используются на промышленных предприятиях, поскольку их применение в бытовой сфере ограничивает большая опасность при эксплуатации, что можно преодолеть на производстве оборудованием надёжного заземления.

Чем отличается трансформатор от автотрансформатора: конструктивно и визуально

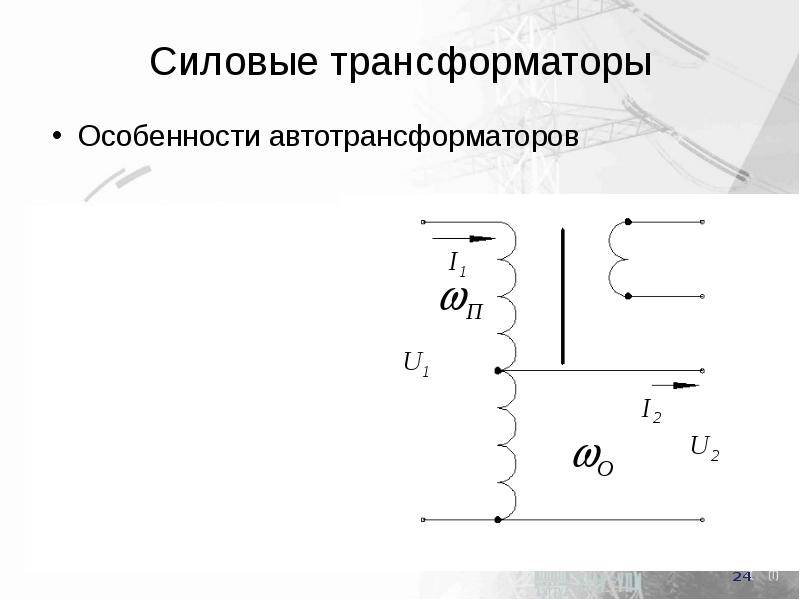

Принцип работы автотрансформаторов

Автотрансформатор является разновидностью трансформатора, однако отличается от обычного трансформатора принципом работы.

Автотрансформатор состоит из общей обмотки, которая является и входной, и выходной. Общая обмотка имеет несколько точек отбора, что позволяет регулировать напряжение выходного сигнала.

Работа автотрансформатора базируется на явлении электромагнитной индукции. При подаче электрического тока на входную обмотку, в ней возникает магнитное поле, которое переносит энергию на выходную обмотку.

Главной особенностью автотрансформатора является то, что только часть напряжения накладывается на выходную обмотку через точку отбора. Это позволяет создавать различные уровни напряжения на выходе. Например, если подать напряжение на 220 В на входную обмотку и отбирать напряжение через точку отбора на расстоянии 20%, то на выходе будет получено напряжение 176 В.

Принцип работы автотрансформатора позволяет существенно снизить габариты и массу устройства, что делает его более компактным и легким по сравнению со стандартными трансформаторами. Однако необходимо учитывать, что автотрансформаторы могут быть менее безопасными в использовании, так как не обладают гальванической (электрической) изоляцией между входом и выходом.

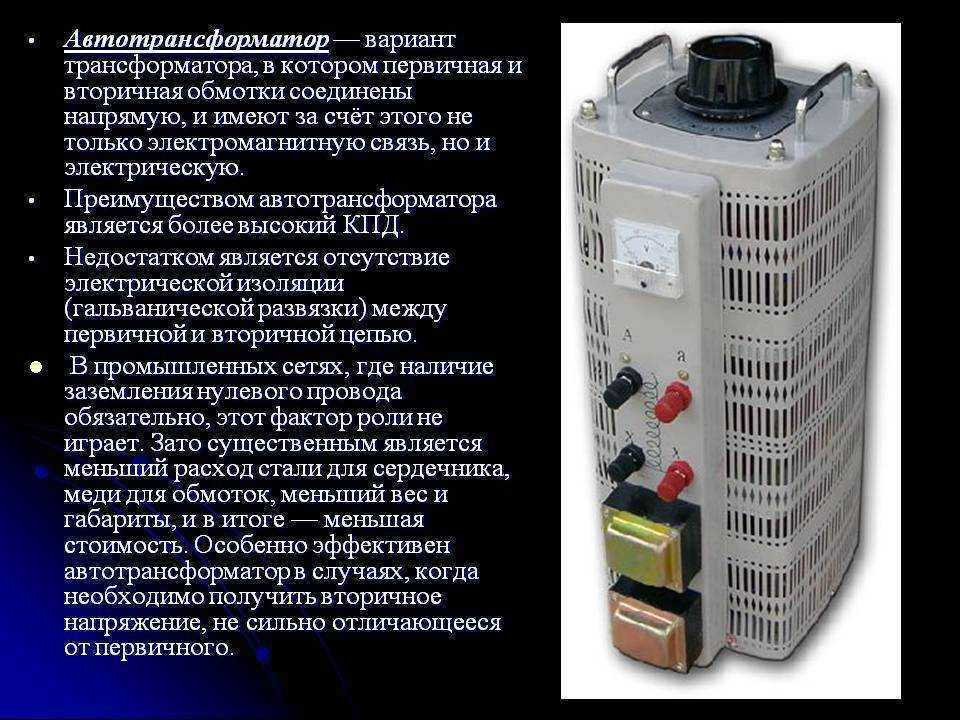

Что такое автотрансформатор

Автотрансформатором называют разновидность трансформатора, у которого катушки на входе и выходе обладают прямой электрической связью, помимо магнитной. Их обмотка снабжается несколькими выходами, позволяющими подключаться к контактам с разными характеристиками напряжений.

Производятся следующие разновидности таких установок:

лабораторные (ЛАТРы) – используются для низковольтного измерительного оборудования, применяемого в лабораториях. Отличаются возможностью регулирования напряжения посредством скользящих контактов;
ДАТР – автотрансформаторы, рассчитанные на работу с оборудованием при незначительных нагрузках;
трёхфазные – применяются для снижения характеристик напряжения двигателей большой мощности;
однофазные – для соответствующих электрических цепей.

Также в трёхфазных цепях можно устанавливать по три однофазных автотрансформатора, соединив их в виде звезды или треугольника.

Сравнение стоимости автотрансформаторов и обычных трансформаторов

Рассмотрим разницу в стоимости между автотрансформаторами и обычными трансформаторами

Важно помнить, что цена зависит от многих факторов, таких как мощность трансформатора, производитель, качество материалов и т.д

Обычно автотрансформаторы стоят дешевле, чем обычные трансформаторы той же мощности. Это связано с их особенностью – автотрансформаторы имеют только одну обмотку, поэтому требуется меньше материалов для их производства.

Кроме того, у автотрансформатов обычно меньший вес и компактные размеры, что также может положительно сказаться на их стоимости.

Однако стоит отметить, что в некоторых случаях обычные трансформаторы могут предпочтительнее, несмотря на более высокую цену. Например, если требуется изолировать электрическую сеть или создать гальваническую развязку между двумя цепями.

Также стоит отметить, что качество материалов, производительность и дополнительные функции могут значительно влиять на стоимость как автотрансформаторов, так и обычных трансформаторов. Поэтому при выборе трансформатора необходимо учитывать не только его цену, но и требования и конкретные потребности проекта.

В любом случае, приобретение трансформатора, будь то автотрансформатор или обычный трансформатор, требует внимательного сравнения функций, характеристик и ценовой политики разных производителей.

Чем отличается трансформатор от автотрансформатора

В практической работе электрики нередко сталкиваются с необходимостью преобразования напряжения. Совладать с этой задачей они могут с помощью специального оборудования – трансформаторов и автотрансформаторов. Хотя они и имеют фактически однообразные наименования, их сфера применения и строение кардинально отличаются. Для того дабы осознать отличие автотрансформатора от трансформатора, довольно детально изучить их формулировки, принципы функционирования и некоторые другие характеристики.

Определения

Трансформатор относится к категории электромагнитного оборудования. Он сотворен для передачи энергии через создаваемое магнитное поле. В составе трансформатора может быть две и поболее обмотки. В качестве сердцевины применяется ферритовый, металлической либо металлический стрежень. Количество катушек находится в зависимости от количества фаз и значений входного и выходного напряжения. Основная особенность конструкции этого оборудования заключается в его обмотках, которые не имеют каких-то соединений с электричеством. Такая система получила название гальваническая развязка. Отсюда пошло и выражение индуктивная связь.

Все трансформаторы можно условно поделить на три главных вида:

разделительные;
понижающие;
повышающие.

Разделительное оборудование предполагает однообразное значение напряжения на входе и выходе. А принцип деяния понижающего и повышающего трансформатора назад пропорционален. В первом случае, на вторичной катушке создается низкое напряжение, а на первичной – высочайшее. Во 2-м – напротив.

Автотрансформатором именуется устройство похожий по принципу деяния с трансформатором, но имеющим одну обмотку. Отличительной чертой этого устройства является присутствие электрической связи между катушками. В конечном итоге он автотрансформатор делает гальванические развязки.

Это оборудование делят лишь на два вида. Это приборы с неизменным значением параметра выходного напряжения и с регулируемым. Могут работать как на снижение, так и увеличение.

Различие между трансформатором и автотрансформатором заключается еще в количестве обмоток последнего при подключении к сети разной суммой фаз. Если это однофазовая система – применяют однообмоточный устройство. В случае трехфазного устройства – используют трехобмоточный.

Принцип деяния

Трансформатор имеет как минимум две катушки. Одна з них первичная, другая – вторичная. Их количество может возрастать, но не уменьшаться. Когда первичная обмотка подключена к электрической сети, создается магнитный поток. Он проходит через стержень устройства и пронизывает вторичную катушку. В итоге такового взаимодействия выходит ЭДС. Работа оборудования базирована на применении закона Фарадея. Взаимоиндукция способна поменять протекающий ток на вторичной обмотке, если он подан на вторичную и, соответственно, напротив. Остается только подсчитать разницу между 2-мя значениями и подсчитать коэффициент трансформации по формуле Uп/Ud=n1/n2. Где, n1 и n2 витки на трансформаторных обмотках.

В автотрансформаторе всего одна катушка. Если фаз больше – их количество возрастает в согласовании с их значением. Принцип деяния сводится к тому, что ЭДС индуцируется в этой же обмотке при формировании в ней же магнитного потока. Подключение питания осуществляется не на одну катушку, как в трансформаторе, на вход и выход.

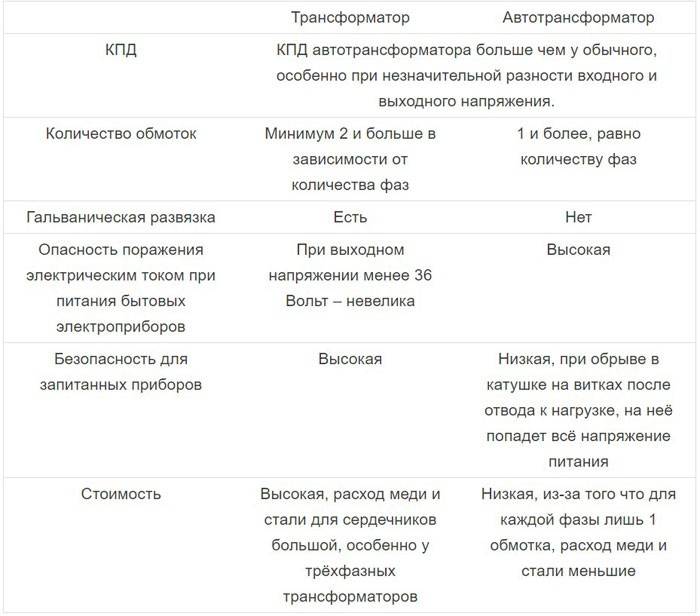

Отличия этих 2-ух устройств заключаются также в цены, электробезопасности для присоединенной техники, риска поражения током, коэффициентом полезного деяния, который выше у автотрансформатора.

Что такое трансформаторы напряжения

Трансформаторы напряжения в свое время были разработаны для перехода с высокого напряжения на более низкое, а также наоборот. Сегодня они чаще всего используются для того, чтобы привести какую-то отдельную электрическую сеть к определенному стандарту. Трансформаторы напряжения могут предотвратить массу происшествий, которые могут быть вызваны чрезвычайно высоким или низким напряжением, увеличивают степень безопасности всей сети. Они также предотвращают порчу приборов, которая зачастую может быть вызвана свойствами электрической сети.

Трансформатор напряжения, пусть и небольшой, присутствует почти в каждом приборе, работающем от электричества, будь то компьютер или насос. Они защищают технику от перепадов напряжения и тем самым продлевают срок службы.

Разница в эффективности использования

Автотрансформатор и обычный трансформатор выполняют одну и ту же функцию — изменение напряжения в электрической сети. Однако автотрансформатор обладает рядом особенностей, которые позволяют ему быть более эффективным в использовании:

Меньшие потери энергии: автотрансформатор имеет более компактную конструкцию по сравнению с обычным трансформатором, что уменьшает сопротивление и, следовательно, снижает потери энергии.
Более высокая эффективность: благодаря меньшим потерям энергии автотрансформатор имеет более высокий коэффициент эффективности по сравнению с обычным трансформатором.
Меньший размер и вес: автотрансформаторы обычно компактнее и легче по сравнению с обычными трансформаторами, что делает их более удобными в использовании и транспортировке.
Более широкий диапазон регулирования: автотрансформаторы обладают более широким диапазоном регулирования напряжения, что позволяет более точно подобрать нужное значение.
Более экономичное использование: благодаря высокой эффективности и меньшим потерям энергии, автотрансформаторы позволяют сэкономить электроэнергию и снизить расходы на ее использование.

В целом, автотрансформаторы предоставляют больше преимуществ и эффективнее обычных трансформаторов. Они находят широкое применение в различных отраслях и сферах, где требуется точная и экономичная регулировка напряжения.

Основные отличия

Существует всего 5 основных отличий трансформатора и автотрансформатора. Их можно кратко перечислить:

В первую очередь оба этих агрегата отличаются «тем», что у них присутствует разное количество обмоток.
Надежность и безопасность автотрансформатора уступает обычному трансформатору.
Автотрансформаторы стоят дешевле.
Трансформатор имеет меньший уровень КПД.
Габариты автотрансформатора меньше.

Автотрансформаторы применяются в сетях с напряжением от 150 кВ и более. Они компактные, удобные и стоят значительно дешевле. Их главным преимуществом является высокий уровень КПД. Однако существенным недостатком является отсутствие между обмотками изоляционного материала. Это понижает безопасность представленных приборов при его эксплуатации и обслуживании

Для промышленных сетей это не столь важно, но для бытового применения подобный факт является существенным недостатком

Если применять этот прибор в бытовых сетях, при возникновении аварийной ситуации электричество может быть приложено из первичной обмотки к низшему напряжению. Это происходит из-за пробоя изоляции частей, проводящих электричество. Части агрегата будут соединены с высоковольтными частями. Поэтому для бытовых нужд применяют трансформаторы, а в промышленности – автотрансформаторы.

Рассмотрев основные отличия автотрансформаторов и трансформаторов, каждый пользователь сможет правильно применять подобное оборудование в своих целях.

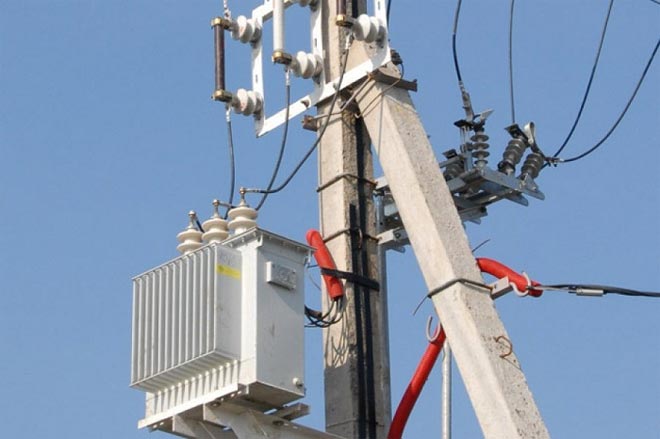

Для работы электрооборудования различного назначения требуется разное напряжение. Так, например, бытовое оборудование рассчитано на 220 или 110 В. Промышленное – обычно на 380 В. А так как при передаче электрического тока на большие расстояния требуется высокое напряжение (для снижения общих потерь электроэнергии при транспортировке), то для питания местных сетей его последовательно по ступеням снижают. Все эти преобразования напряжений осуществляют с помощью трансформаторов или же их разновидности – автотрансформаторов.

Трансформаторы, в зависимости от потребностей, бывают повышающие (повышают напряжение) и понижающие (понижают напряжение). И в том, и другом случае сущность работы данного прибора одна – добиться требуемого напряжения электрического тока.

Определения

Давайте дадим определения этим двум устройствам:

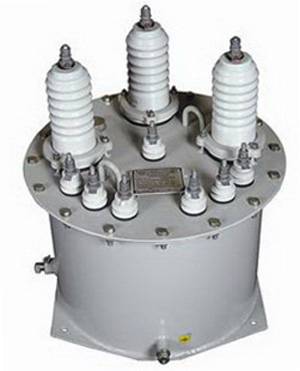

Трансформатор

Трансформатор — статическое электромагнитное устройство, включающее в свою конструкцию две или более индуктивно связанных обмоток, намотанных на магнитопровод и предназначенное для преобразования переменного напряжения одной величины в другое без изменения величины передаваемой мощности.

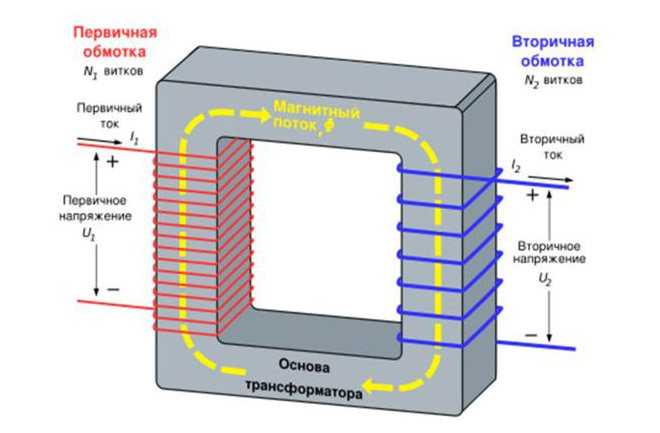

Главная особенность трансформатора состоит в том, что первичная и вторичная обмотки в нем гальванически развязаны (то есть нет прямого электрического контакта), между ними есть только магнитная связь. Схематично это выглядят так:

Схема трансформатора

Областей, в которых используются трансформаторы очень много: электроэнергетические системы, системы электроснабжения городов и предприятий, электронная техника и многие другие. Наиболее мощные трансформаторы используются в электроэнергетических системах. Как правило, в таких системах используют классы напряжения 750 кВ, 500 кВ, 220 кВ, 110 кВ. В сетях городов и промышленных предприятий преобладают классы напряжения 35 кВ, 10 кВ, 6 кВ, иногда 20 кВ. В электронных устройствах могут применяться различны классы напряжения: 110 В, 45 В, 5 В и многие другие.

Существуют понижающие и повышающие трансформаторы. Применительно к электроэнергетическим системам, понижающие трансформаторы устанавливаются на узловых, проходных, тупиковых понижающих подстанциях, на главных понизительных подстанциях предприятий и городских сетей. На трансформатор такой подстанции приходит высокое напряжение, а уходит с него низкое напряжение. Например, на силовые трансформаторы узловой подстанции приходит напряжение 500 кВ, а уходит напряжение 220 кВ.

Повышающие трансформаторы работают в составе распределительных устройств электростанций, повышая напряжение от 6, 10, 18 или 24 кВ (так называемые генераторные напряжения) до напряжений, характерных для энергосистем (35-750 кВ)

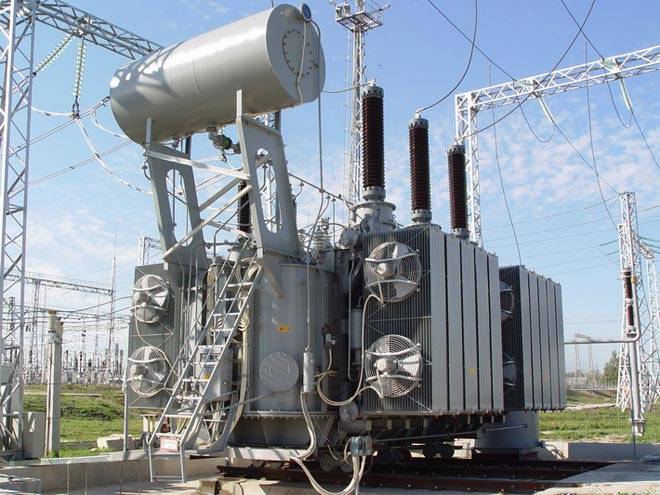

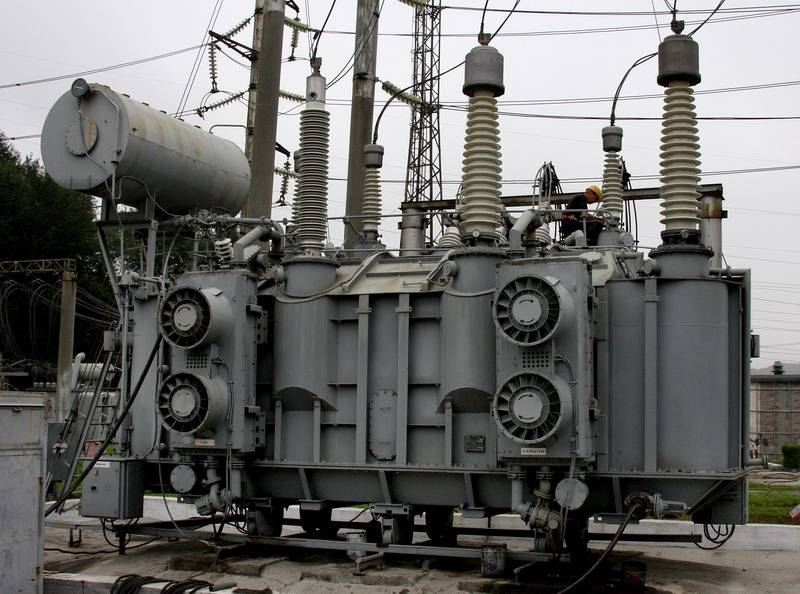

Трансформатор

Трансформаторы могут быть двух или трехобмоточными. У двухобмоточного трансформатора два класса напряжения – высший и низший, например, 110/6 кВ, а у трехобмоточного трансформатора три класса напряжения: высший, средний и низший, например, 110/35/6 кВ.

Автотрансформатор

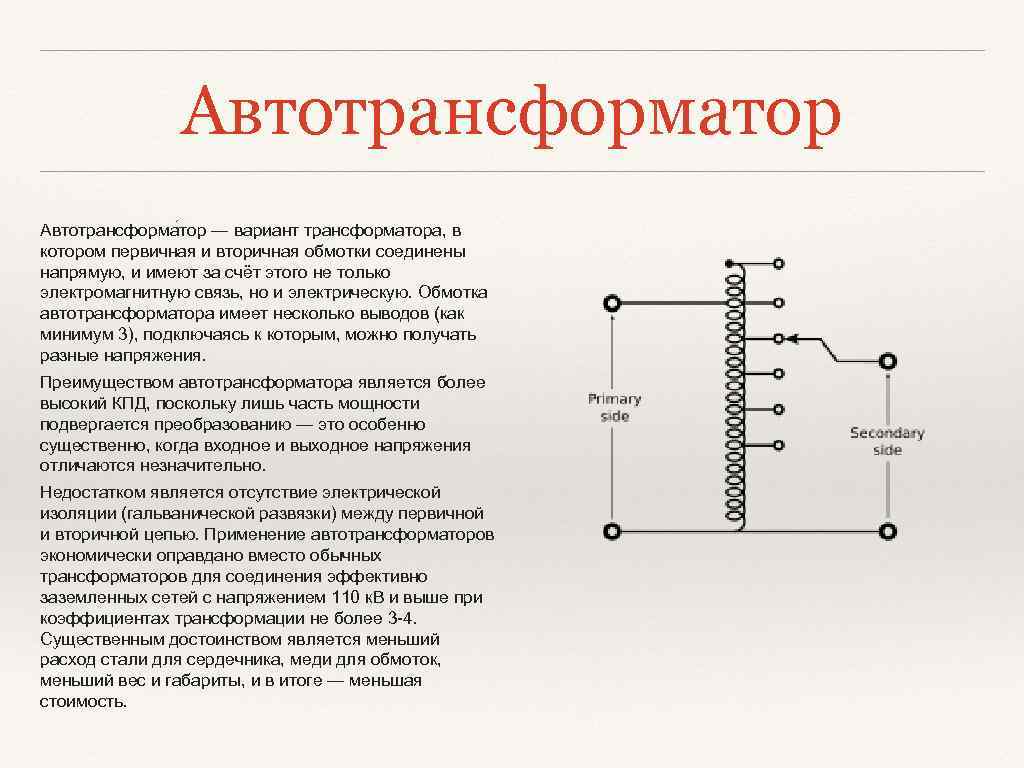

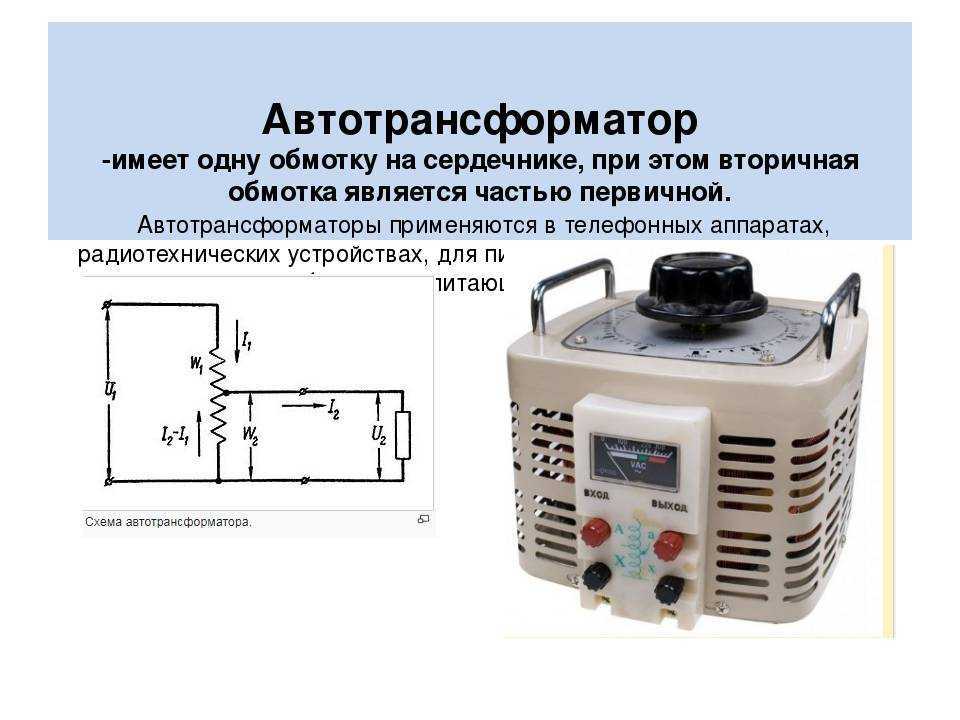

Автотрансформатор — тип трансформатора, в котором первичная и вторичная обмотки электрически соединены между собой. При этом одна обмотка имеет не менее трех выводов, соединив их можно получить напряжения разных классов.

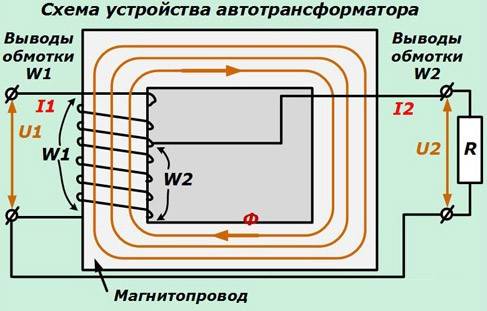

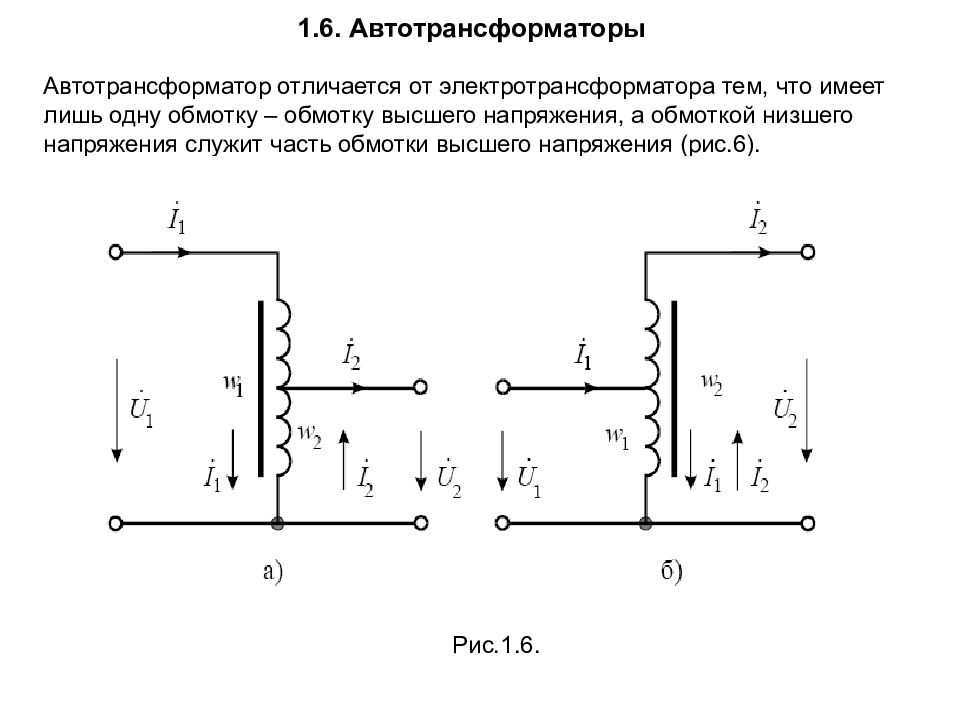

Схематично их можно представить следующим образом:

Схема автотрансформатора

Следует подчеркнуть, что автотрансформаторы не имеют гальванической развязки, то есть в аварийной ситуации (пробое) первичное высокое напряжение вполне может быть подано на низкую сторону, что выведет из строя все устройства, подключенные в качестве нагрузки к низкой стороне.

Автотрансформаторы бывают с фиксированным и регулируемым выходным напряжением. Регулируемые версии включают такие продукты, как лабораторный автотрансформатор (ЛАТР).

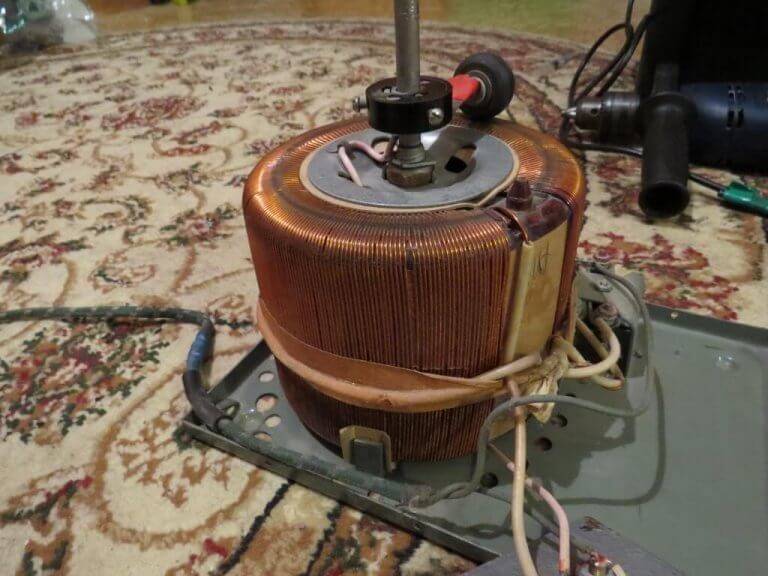

Лабораторный автотрансформатор (ЛАТР)
