Разница между TFT и LCD

Чем еще отличаются дисплеи мобильных гаджетов?

В экранных модулях последних лет важна не только технология, но и четкость изображения. Пока одни производители смело устанавливают на смартфоны среднего ценового сегмента матрицы с разрешением Full HD (1920?1080) и Full HD+ (2160 х 1080), другие привлекают покупателей 2К и даже 4К дисплеями – с разрешением 2560?1440 и 3840х2160 соответственно.

Еще красноречивее о четкости изображения говорит параметр PPI – количество точек на дюйм. Чем их больше, тем менее зернистой будет картинка.

Хотя уже в разрешении Full HD на диагонали 5,5 дюймов вы вряд ли сможете рассмотреть отдельные пиксели.
Многие новинки поступают в продажу с 2.5D-дисплеями. Ничего общего с «недотрехмерностью» это обозначение не имеет.

Это маркетинговое название фасонной кромки по периметру экрана, которая делает его края более гладкими. В таком дизайне устройство выглядит более премиальным, но добавляет забот владельцу.

Теперь ему будет сложно найти качественное стекло, а защитные свойства обычной пленки, которую рекомендуют наклеивать производители, вызывают большие сомнения.
Первыми стекла 2.5D в экранах для смартфонов использовала компания Apple.
Еще более продвинутый вариант – стекло 3D. Оно может быть изогнутым самым непредсказуемым способом – например, по центру (в горизонтальной или вертикальной плоскости) или по краям.

Самые яркие примеры смартфонов с 3D-экранами – LG G Flex и Samsung Galaxy Edge.

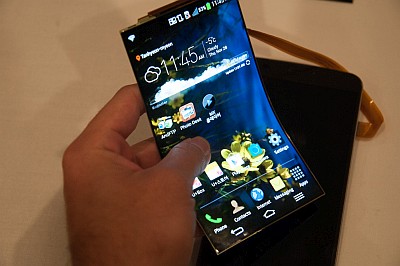

В скором будущем мы ожидаем появления смартфонов с гибкими складывающимися OLED-дисплеями от Samsung, полностью безрамочных дисплеев и тех, которые занимают всю лицевую поверхность устройства. Скоро ли они станут популярными?

Увидим через 2-3 года.

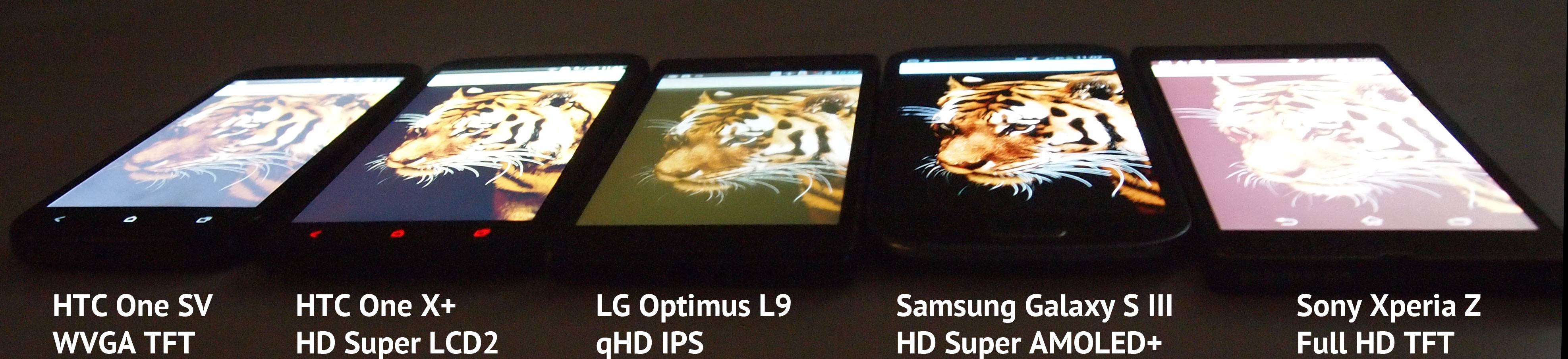

Виды дисплеев

В зависимости от материалов и принципов воспроизведения графики выделяют следующие разновидности панелей:

  • LCD;
  • OLED;
  • AMOLED;
  • Super AMOLED;
  • TFT;
  • IPS.

Большинство пользователей значение аббревиатур представляют смутно. Разберемся, как они расшифровываются.

LCD

Матрица жидкокристаллического дисплея (Liquid Crystal Display) использует искусственную подсветку сзади, благодаря чему изображение хорошо различимо при ярком солнечном свете. Жидкие кристаллы открыты давно, себестоимость таких дисплеев невысока. Минус технологии – низкое качество цветопередачи.

TFT

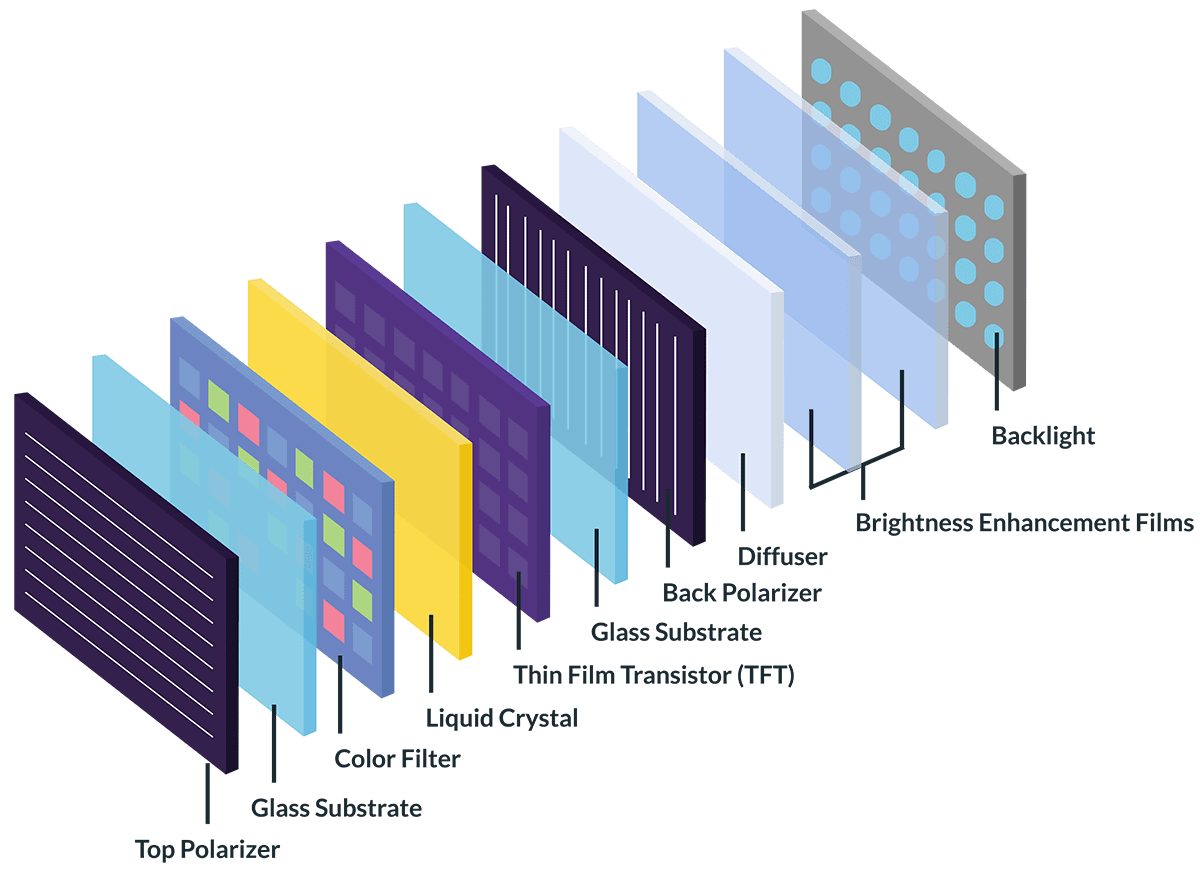

Акроним TFT расшифровывается как Thin Film Transistor, транзисторы на тонкой пленке. По большому счету TFT – это модернизированный ЖК-экран с активной матрицей. Каждый пиксель подсоединен к персональным транзистору и конденсатору.

Себестоимость TFT-экрана даже ниже жидкокристаллического, а контрастность выше. Недостатки – «прожорливость» и по-прежнему невысокое качество цветопередачи. ТФТ-экраны на современные смартфоны не ставятся, прежде всего, из-за чрезмерного энергопотребления.

IPS

Сокращение означает In-Plane Switching, это усовершенствованный TFT-LCD. В отличие от предшественников такой дисплей отлично справляется с передачей красок и обеспечивает больший угол обзора. К каждому пикселю здесь подключается два транзистора. IPS-экраны более энергоемки, чем простые LCD, но экономичнее, чем TFT. Это золотая середина для аппаратов начальной и средней ценовой категории.

OLED

Первая буква O означает «органический», поскольку светодиоды выполнены из полимерного материала, содержащего углерод и водород. В качестве токопроводящего элемента используется металлическое напыление. В отличие от ЖК-матрицы, которая «включена» все время, пока активен дисплей, в светодиодной матрице активны лишь те пиксели, на которые идет нагрузка. Это резко снижает энергопотребление смартфона.

Минусы OLED – в значительном энергопотреблении при воспроизведении светлых тем и в невысоком качестве изображения на прямом солнце. Себестоимость любых диодных экранов выше, чем себестоимость жидкокристаллических.

AMOLED

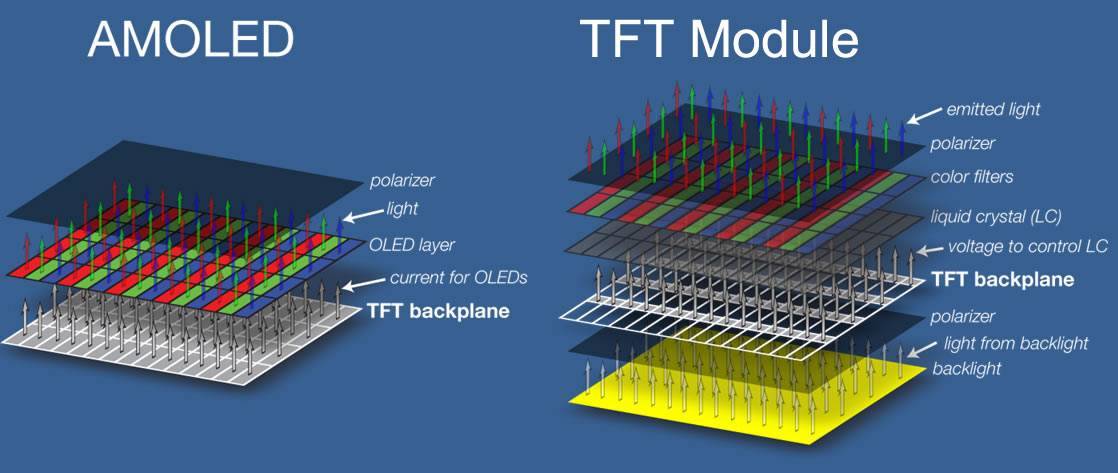

Сокращение расшифровывается Active Matrix Organic Light-Emitting Diode. АМОЛЕД относится к ОЛЕД примерно так же, как TFT к LCD. Всё дело в активной матрице, когда у каждого точечного источника есть свой персональный «выключатель». Тонкие панели AMOLED можно «загибать» по краям, увеличивая общую площадь изображения.

Частота обновления на AMOLED экранах составляет 60 Гц или 90 Гц, что при активном использовании смартфона приводит к постепенному выгоранию полимерных компонентов дисплея.

Super AMOLED

Брендовое самоназвание, запатентованное корпорацией Samsung для флагманских смартфонов. Изюминка новинки в том, что инструмент сенсорного управления не накладывается отдельным слоем на светодиодную матрицу, а органически встраивается в неё. Смартфон с дисплеем Super AMOLED надо беречь как зеницу ока, в случае повреждения экрана замена «влетит в копеечку».

Справедливости ради следует отметить, что в солнечную погоду изображение на дисплеях Super AMOLED различается лучше, чем на AMOLED, да и энергии премиальные смартфоны из Южной Кореи потребляют меньше.

Retina

Консервативные разработчики Apple долго не придавали значения разрешению экрана, считая достаточной упаковку в 300-350 ppi. Однако массовое внедрение QHD дисплеев на флагманских, а потом и на «повседневных» андроидах, привело к разработке концепции Retina. Начиная с iPhone XS, яблочники устанавливают экраны с плотностью 458 точек на дюйм.

Недостатки TFT LCD экранов

Хотя TFT LCD экраны обладают множеством преимуществ, их также сопровождают и некоторые недостатки:

  • Узкий угол обзора: TFT LCD экраны имеют ограниченный угол обзора, что означает, что изображение становится менее четким и ярким, когда смотреть его сбоку или сверху.
  • Ограниченная цветовая гамма: по сравнению с другими технологиями, TFT LCD экраны обладают ограниченным диапазоном цветовой гаммы, что может привести к менее точному и насыщенному отображению цветов.
  • Более низкий контрастный уровень: по сравнению с некоторыми другими типами экранов, TFT LCD имеют более низкий контрастный уровень, что может означать, что отображаемая картинка будет менее реалистичной и более тусклой.
  • Менее быстрое обновление изображения: даже с использованием TFT LCD панелей с высокой частотой обновления, они все равно не могут достичь такой скорости обновления, как, например, OLED-экраны, что может привести к более размытым и менее четким движущимся объектам на экране.
  • Необходимость подсветки: TFT LCD экраны требуют внешней подсветки, чтобы обеспечить освещение панели, что может привести к неравномерному распределению яркости и более высокому энергопотреблению по сравнению с OLED-экранами.

Несмотря на эти недостатки, TFT LCD экраны все равно широко применяются в различных устройствах благодаря своей надежности, низкой стоимости и хорошей цветопередаче.

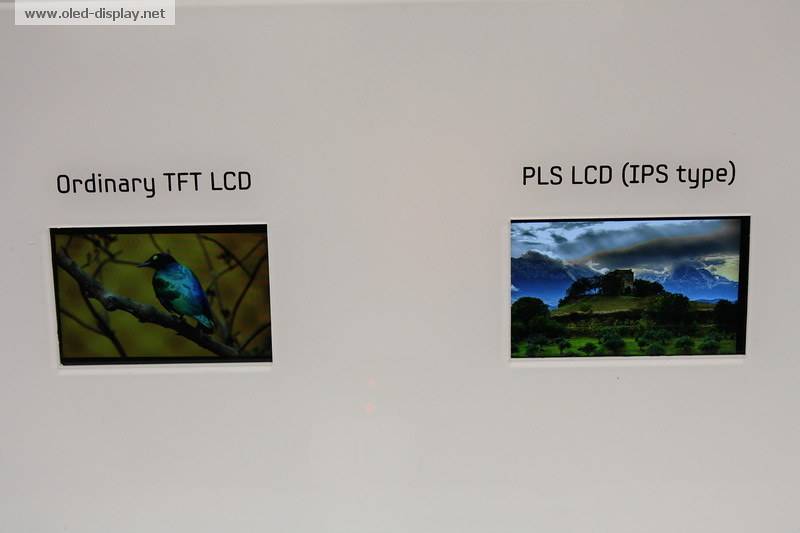

Основные отличия TN-TFT и IPS

Желая реализовать как можно больше продукции, менеджеры по продажам вводят людей в заблуждение о том, что TFT и IPS — это совершенно разные типы экранов. Специалисты из сферы маркетинга не дают исчерпывающих сведений о технологиях и это позволяет им выдавать уже существующую разработку за только что появившуюся.

Рассматривая IPS и TFT, мы видим, что это практически одно и тоже. Разница лишь в том, что монитор с IPS технологией являются более свежей разработкой, по сравнению с TN-TFT. Но несмотря на это, все же можно выделить ряд отличий между данными категориями:

  1. Повышенная контрастность. То, как отображается черный цвет, напрямую влияет на контрастность изображения. Если наклонить экран с технологией TFT без IPS, то прочитать что-либо будет практически не возможно. А все из-за того, что экран при наклоне стает темным. Если же рассматривать IPS матрицу, то, благодаря тому, что передача черного цвета производится кристаллами идеально, изображение получается достаточно четким.
  2. Передача цвета и количество отображаемых оттенков. Матрица TN-TFT не лучшим образом передает цвета. А все из-за того, что каждый пиксель имеет собственный оттенок и это приводит к искажению цвета. Экран с технологией IPS намного бережнее передает изображение.
  3. Задержка отклика. Одним из преимуществ TN-TFT экранов над IPS является высокоскоростной отклик. А все потому, что на поворот множества параллельных кристаллов IPS затрачивает много времени. Отсюда делаем вывод, что там, где скорость прорисовки имеет большое значение, лучше использовать экран с матрицей TN. Дисплеи с технологией IPS работают медленнее, но в повседневной жизни этого не заметно. А выявить данное различие можно лишь применив специально предназначенные для этого технологические тесты. Как правило, предпочтение лучше отдавать дисплеям с матрицей IPS.
  4. Угол обзора. Благодаря широкому углу обзора экран с технологией IPS не искажает изображения, даже если смотреть на него под углом в 178 градусов. При чем такое значение угла обзора может быть как по вертикали, так и по горизонтали.
  5. Энергоемкость. Дисплеи с IPS технологией, в отличии от TN-TFT, требуют больше энергии. Это обусловлено тем, что для того, чтобы повернуть параллельные кристаллы, нужно большое напряжение. В итоге на аккумулятор идет больше нагрузки, чем при использовании TFT матрицы. Если вам необходимо устройство с небольшой энергоемкостью, то TFT технология будет идеальным вариантом.
  6. Ценовая политика. В большинстве бюджетных моделей электроники используют дисплеи на основе TN-TFT технологии, поскольку этот вид матрицы является самым недорогим.На сегодняшний день мониторы с IPS матрицей хоть и стоят дороже, но их используют практически во всех современных электронных моделях. Это постепенно приводит к тому, что IPS матрица практически вытесняет оборудование с технологией TN-TFT.

Технические характеристики ЖК-монитора

Важнейшие характеристики ЖК-мониторов:

Разрешение : Горизонтальный и вертикальный размеры, выраженные в пикселах . В отличие от ЭЛТ-мониторов, ЖК имеют одно, «родное», физическое разрешение, остальные достигаются интерполяцией .

Фрагмент матрицы ЖК монитора (0,78х0,78 мм), увеличеный в 46 раз.

Размер точки: расстояние между центрами соседних пикселов. Непосредственно связан с физическим разрешением.

Соотношение сторон экрана (формат): Отношение ширины к высоте, например: 5:4, 4:3, 5:3, 8:5, 16:9, 16:10.

Видимая диагональ: размер самой панели, измеренный по диагонали. Площадь дисплеев зависит также от формата: монитор с форматом 4:3 имеет большую площадь, чем с форматом 16:9 при одинаковой диагонали.

Контрастность : отношение яркостей самой светлой и самой тёмной точек. В некоторых мониторах используется адаптивный уровень подсветки с использованием дополнительных ламп, приведенная для них цифра контрастности (так называемая динамическая) не относится к статическому изображению.

Яркость : количество света, излучаемое дисплеем, обычно измеряется в канделах на квадратный метр.

Время отклика : минимальное время, необходимое пикселу для изменения своей яркости. Методы измерения неоднозначны.

Угол обзора: угол, при котором падение контраста достигает заданного, для разных типов матриц и разными производителями вычисляется по-разному, и часто не подлежит сравнению.

Тип матрицы: технология, по которой изготовлен ЖК-дисплей.

Входы: (напр, DVI , HDMI и пр.).

Какие экраны для смартфонов лучше?

Ежегодно появляются новейшие технологии, которые используются при производстве современных смартфонов, в том числе улучшается качество изображения таким образом, чтобы оно было более приятным и естественным для восприятия. Наиболее популярными являются IPS и AMOLED матрицы, но если вы не привыкли менять смартфон каждые пару лет, то скорее всего являетесь владельцем устройств с матрицами TFT или OLED.

К сожалению, какими бы ультрасовременными и надежными нам не казались наши смартфоны, под воздействием механических повреждений они могут выходить из строя. Также, на исправную работу мобильного может влиять естественный износ. Что делать, если разбился дисплей смартфона, но покупать новый гаджет вы не планировали? Сегодня можно без особых проблем приобрести сменные детали для любого, даже раритетного мобильного, и заменить дисплей самому.

Перспективы

Эволюция жидкокристаллических матриц не остановилась. При увеличении диагонали возникают свои сложности, например, размещение огромного количества транзисторов на стеклянной панели. Подсчитаем: стандартное разрешение для 15” дисплея – 1024х768 пикселей. Т.е. на экране размещены 786 432 точки. Каждая точка образуется 3 пикселями разных цветов. Таким образом, на панели нужно разместить около 2,35 млн транзисторов.

Получение такой плотности на стекле – довольно серьёзная проблема. Поэтому до недавнего времени тонкоплёночные транзисторы формировались на аморфном кремнии. Однако такие транзисторы ограничены по полезной площади и требуют достаточно высоких значений напряжения. Побороть эту проблему можно, используя кристаллический кремний для создания транзисторов.

Для осаждения кристаллического кремния необходимы высокие температуры (около 900°C). Однако при такой температуре расплавится стекло, на которое и нужно осадить кремний. Поэтому создали несколько технологий, с помощью которых можно осадить молекулы кремния при сравнительно низкой температуре. Самый распространённый метод – лазерный отжиг. Нанесённый на стеклянную подложку аморфный кремний расплавляется эксимерным лазером, а затем кристаллизируется при температуре около 300°C. Общее название технологии – Low-Temperature PolySilicon ( LTPS), низкотемпературный поликристаллический кремний.

На стеклянной подложке создаётся слой из LTPS, в котором формируются прозрачные транзисторы из окисла индия. Благодаря тому, что подвижность электронов в кристаллическом кремнии равна 200 см 2/В∙с, а в аморфном – всего 0.5 см 2/В∙с, можно уменьшить размер самого транзистора. Более того, раз кремний кристаллический, почему бы и логику драйвера панели не разместить в нём же? Так получаются панели System on Panel, значительно более лёгкие, чем традиционные, и более простые для интеграции в монитор (количество контактов уменьшено с 4000 до 200). Все эти преимущества значительно снижают потребление панелью электричества.

Впрочем, до повсеместного внедрения LTPS должно пройти ещё довольно много времени. Причина – всё та же дороговизна технологии и сложность производства. К тому же для производства матриц для настольных дисплеев LTPS не нужен. Однако популяризации LTPS  косвенно послужит постепенное ужесточение требований к энергопотреблению матриц со стороны организаций Standard Panels Working Group и Mobile PC Extended Battery Life Working Group.

Сравнение

LCD-дисплеи — изобретение не нашего века. Экраны электронных часов, калькуляторов, приборов, плееров — тоже жидкокристаллические, хотя значительно отличаются от привычных нам экранов смартфонов или телевизоров. Правда, поначалу LCD были монохромными, однако с развитием технологий расцвели в гамме RGB. TFT — тоже разновидность LCD-дисплеев, в основе производства которого лежит активная матрица на тонкопленочных транзисторах. Если сравнивать его с более ранним вариантом LCD, пассивной матрицей, то становится очевидным, что качество цветопередачи и время отклика TFT гораздо выше. В качестве кристаллов в пассивных матрицах используется скрученный полимер. Зато энергопотребление и стоимость пассивных матриц, получивших именование STN, могут порадовать любого. Впрочем, монохромные экраны в этом отношении будут выглядеть вообще призовыми, однако желающих смотреть такие телевизоры вряд ли будет много.

Принцип работы TFT заключается в том, что каждый из тонкопленочных транзисторов управляет единственным пикселем. На каждый пиксель приходится три транзистора, соответствующих основным цветам RGB (красному, зеленому и синему). Интенсивность светового потока зависит от поляризации, поляризация — от приложения электрического поля к жидким кристаллам. TFT предполагает повышение уровня быстродействия, контрастности и четкости полученного изображения.

Стоит отметить и недостатки матриц TFT, устраненные в других технологиях. Качество изображения напрямую зависит от внешнего освещения экрана. Транзисторы у любого из пикселей могут выйти из строя, что приводит к появлению “мертвых точек”, или битых пикселей. От этого ни один экран застраховать нельзя. Кроме того, TFT-матрицы в значительной мере энергоемкие, так что их использование в качестве дисплеев для мобильной электроники заставляет поступаться одним из самых важных свойств — автономностью.

Тонкопленочные транзисторы, составившие основу работы жидкокристаллических матриц, сегодня практически перебежали в другой лагерь: экраны OLED используют их для управления своими активными матрицами. Здесь уже не жидкие кристаллы, а органические соединения.

Параметры ЖК-мониторов

Несмотря на то, что время отклика ячейки – далеко не самый важный показатель, чаще всего при выборе монитора покупатель обращает внимание только на этот фактор. Собственно, именно поэтому TN+film и доминирует

Однако при выборе конкретной модели стоит обдуманно взвешивать все характеристики монитора.

Время отклика

Этот показатель означает минимальное время, за которое ячейка жидкокристаллической панели изменяет цвет. Существуют два способа измерения скорости матрицы: black to black, чёрный-белый-чёрный, и gray to gray, между градациями серого. Эти значения очень сильно различаются.

При изменении состояния ячейки между крайними положениями (чёрный-белый) на кристалл подаётся максимальное напряжение, поэтому он поворачивается с максимальной скоростью. Именно так получены значения в 8, 6, а иногда и 4 мс в характеристиках современных мониторов.

При смещении кристаллов между градациями серого на ячейку подаётся намного меньшее напряжение, потому что позиционировать их нужно точно для получения нужного оттенка. Поэтому и времени для этого затрачивается намного больше (для матриц 16 мс – до 27-28 мс).

Лишь недавно в конечных продуктах смогли воплотить достаточно логичный способ решения этой проблемы. На ячейку подаётся максимальное напряжение (или сбрасывается до нуля), а в нужный момент моментально выводится на нужное для удержания положения кристалла. Сложностью является чёткое управление напряжением с частотой, превышающей частоту развёртки. Кроме того, импульс нужно высчитывать с учётом начального положения кристаллов. Однако Samsung уже представила модели с технологией Digital Capacitance Compensation, дающей показатели 8-6 мс для матриц PVA.

Контрастность

Значение контрастности определяется по соотношению яркости матрицы в состоянии «чёрный» и «белый». Т.е. чем меньше засвечен чёрный цвет и чем выше яркость белого, тем выше контрастность. Этот показатель критичен для просмотра видео, изображений и, в принципе, для хорошего отображения любого изображения. Выглядит как, например, 250:1, т.е. яркость матрицы в «белом» состоянии – 250 кд/м 2, а в «чёрном» – 1 кд/м 2. Впрочем, такие значения возможны только в случае TN+film, для S-IPS среднее значение – 400:1, а для PVA – до 1000:1.

Впрочем, заявленным в характеристиках монитора значениям стоит верить только с натяжкой, потому что это значение замеряется для матрицы , а не для монитора. И замеряется оно на специальном стенде, когда на матрицу подаётся строго стандартное напряжение, подсветка питается строго стандартным током и т.д.

Яркость

Измеряется в кд/м 2. Важна для работы с изображениями, для красочных игр и видео. Зависит от мощности лампы подсветки и, косвенно, от типа матрицы (помните недостатки S-IPS?).

Углы обзора

Обычно указываются значения 170°/170°, впрочем, для TN+film это значение – не больше чем декларация. Требованием при определении углов обзора является сохранение контрастности не ниже 10:1. При этом абсолютно безразлична цветопередача в таком положении, даже если цвета будут инвертированы. Также учитываем, что углы определяются в центре матрицы, а на углы мы, естественно, изначально смотрим под углом.

Цветопередача

До пересечения рубежа в 25 мс при переключении ячейки в порядке чёрный-белый-чёрный все матрицы TN отображали честный 24-битный цвет. Однако в гонке скоростей AU Optronics решила честную цветопередачу отбросить. Начиная с матриц со скоростью 16 мс, все TN+film обеспечивают только 262 тысячи оттенков (18 бит). Большее же количество оттенков обеспечивается двумя путями: либо перемешиванием точек с разными цветами (дизеринг), либо сменой цвета ячейки при каждом обновлении картинки (Frame Rate Control, FRC). Второй способ «честней», потому как человеческий глаз всё равно не успевает заметить смены цвета на каждом кадре. Подчеркиваем, все матрицы TN+film быстрее 16 мс – 18-битные, большинство матриц, произведённых по другим технологиям, поддерживают 24-битную цветопередачу. Исключением являются встречающиеся в некоторых мониторах PVA от Samsung, поэтому стоит быть осторожными при выборе. К сожалению, никакой системы в установке 18- или 24-битных PVA компанией Samsung не прослеживается.

Что лучше выбрать?

При выборе дисплея следует руководствоваться позитивными и негативными моментами, присутствующими у интересующего решения. Прежде чем совершить покупку, необходимо учесть: в чем принципиальная разница между TFT и IPS, каковы назначение и стоимость конкретного изделия.

IPS продолжает TFT, является более новым и усовершенствованным решением. Модель обладает высоким уровнем контрастности, качественным обзором, что особенно удобно для пользователей. Благодаря перечисленным выше преимуществам IPS-дисплеев, они становятся достойными конкурентами для передовых плазменных панелей.

Учитывая обозначенные моменты, многие производители предпочитают именно эту технологию. Однако нельзя забывать – изделия, работающие на базе IPS, активно потребляют электроэнергию. По этой причине они могут заменяться альтернативными технологиями.

TFT-матрицы обладают меньшей стоимостью. При желании сэкономить финансовые средства и отсутствии завышенных ожиданий можно приобрести изделие именно этого типа, имеющее ряд собственных преимуществ.

Super AMOLED

Это детище корейской компании Samsung, которая трепетно относится к качеству изображения на своих смартфонах. Интересно, что матрицы Super AMOLED (Active Matrix Organic Light-Emitting Diode) этот производитель ставит не только на флагманские устройства, но и на бюджетные модели.

Впервые дисплеи этого типа компания начала использовать в 2009 году, а первые коммерческие смартфоны с ними – Samsung Wave и Samsung Galaxy S – появились в продаже в 2010-м. В основе технологии лежат органические светодиоды, которые используются как светоизлучающие элементы.

Управляет ими активная матрица из тонкопленочных транзисторов.
Флагманские Samsung Galaxy S9 и S9+, анонсированные в 2018-м, получили безрамочные SuperAMOLED-дисплеи с разрешением QHD+. По сравнению с матрицами прошлого поколения в них на 13% увеличился уровень яркости, который теперь составляет 1000 нит.

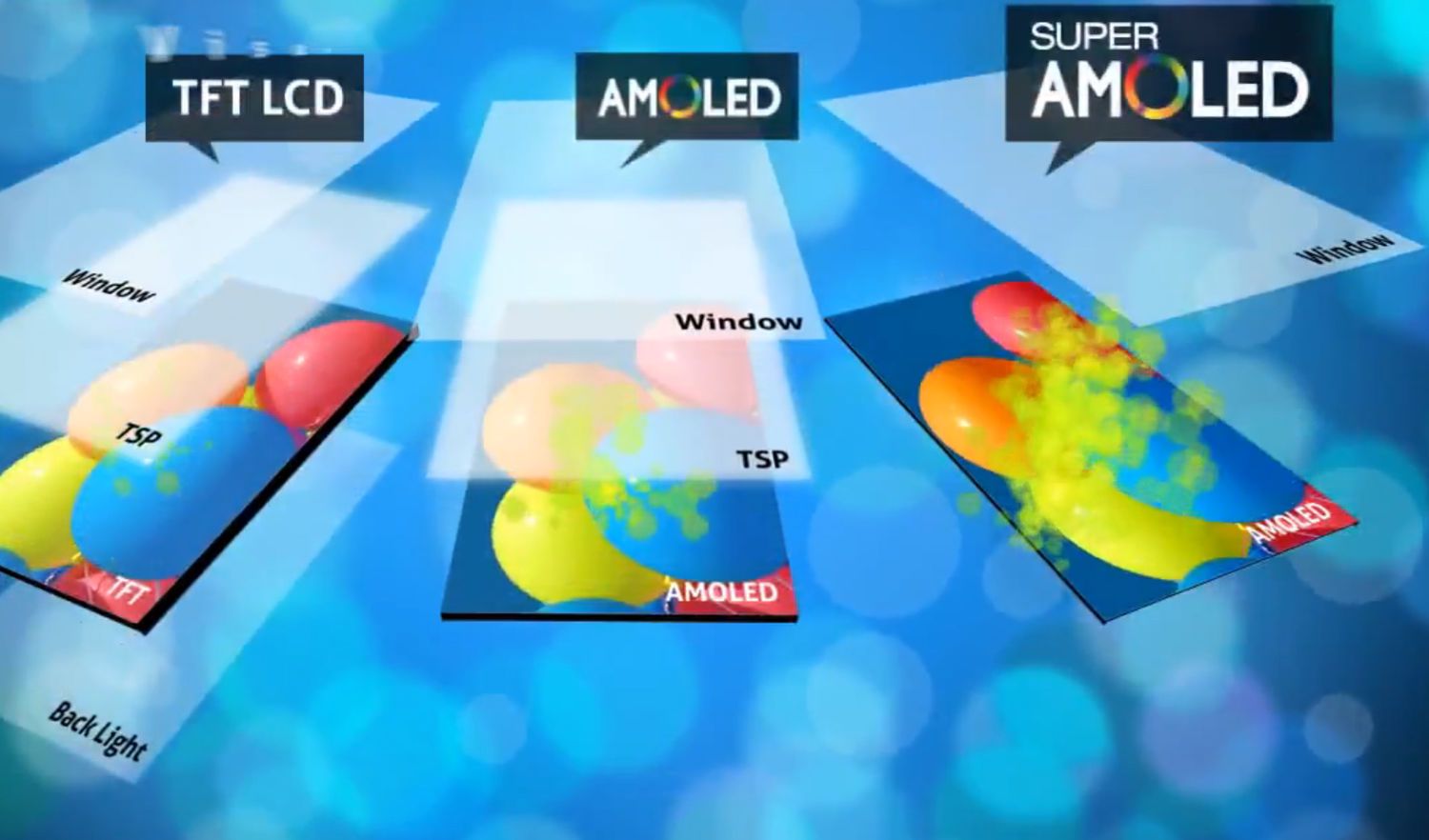

В смартфонах Samsung матрицы этого типа плотно прилегают к самому экрану, поэтому между ними нет воздушной прослойки. Это влияет в первую очередь на компактность конструкции – она тоньше, чем у дисплейных блоков, изготовленных по другим технологиям.
Матрицы Super AMOLED считаются одними из самых экономичных, так как при уменьшении яркости экрана пропорционально снижается их энергопотребление. Цветовой диапазон, который они воспроизводят, на 32% больше, чем у LCD-матриц.

Однако при интенсивной работе на максимальной яркости быстро уменьшается срок службы дисплея – учитывайте это, если покупаете смартфон на 3-4 года.

Преимущества: энергоэффективность, малая толщина экрана, максимальные углы обзора, насыщенные реалистичные оттенки, достойное поведение под прямыми солнечными лучами, высокая контрастность и яркость изображения, время отклика – около 0,01 мс.Недостатки: хрупкость, быстрое выгорание пикселей, преобладание фиолетового и синего оттенка при низких значениях яркости.
Наряду с Super AMOLED в Samsung используют матрицы Super AMOLED Plus. У них меньше зернистость изображения и лучше цветопередача.

Этого компании удалось достичь благодаря технологии Real-Stripe.

Разница между TFT от IPS-экранами

Главные отличия между такими дисплеями:

  1. В TFT положение жидких кристаллов является спиралевидным, тогда как в IPS они находятся в общей плоскости параллельно по отношению друг к другу.
  2. IPS-экран дает более яркое и контрастное изображение, имеет расширенные углы обзоров. Также для этого варианта характерны улучшенная цветопередача, большое разнообразие оттенков.
  3. Одно из отличий TFT от IPS заключено в том, что первый вариант нередко искажает черный цвет, который выглядит как серый или чрезмерно контрастный. Подобные изделия склонны к возникновению «битых» пикселей. В усовершенствованных изделиях такие проблемы отсутствуют. Сегодня IPS-экран считается лучшим в плане передачи черного.

К минусам TFT-технологии относят слабые углы обзора и чрезмерно длительный отклик, по причине чего она не подходит для мониторов, требующих частой смены сцены. Преимущественно данный вариант используется для бюджетных девайсов. Многие из таких устройств лишены защитного стекла, поэтому матрица может подвергаться механическим повреждениям.

Монитор IPS передает живое и насыщенное изображение, однако эта технология также не лишена недостатков (меньшая яркость картинки, высокое потребление энергии). Большие ступени, кристаллическая прослойка и определенное расположение электродов приводят к возрастанию времени отклика. Такое явление связано с потребностью в возрастающем количестве времени, требуемом для позиционирования кристаллов в оптимальном положении.

TFT против LCD

Разница между TFT и ЖК-дисплеем заключается в том, что TFT является частью или, можно сказать, вариантом ЖК-дисплея, который используется для улучшения качества изображения на экране, в то время как ЖК-дисплей представляет собой целый класс ряда дисплеев, которые используют свойство жидких кристаллов для формирования что это такое, что на самом деле не излучает свет напрямую.

Аббревиатура TFT – тонкопленочный транзистор. Он в основном используется для плоских плоскостей, чтобы получить высококачественные жидкокристаллические дисплеи, которые являются ЖК-дисплеями. Все это дает электрический ток, который освещает доступ к дисплею, чтобы включаться и выключаться с очень высокой скоростью. ЖК-дисплеи, использующие службу TFT, теперь называются активной матрицей.

LCD – это жидкокристаллические дисплеи, которые в основном были созданы, чтобы обеспечить альтернативу большим и громоздким экранам ЭЛТ. ЖК-дисплеи были эффективны с точки зрения энергопотребления, а также были очень тонкими и легкими. После этого они совершили большой скачок, покинув мир технологий, поскольку они привели к появлению светодиода, который является светодиодом. Хотя ЖК-дисплеи по-прежнему потребляют намного меньше энергии, чем светодиоды и другие газовые дисплеи.

Что такое LCD

LCD – это технология изготовления экранов телевизоров, мониторов и других устройств, основанная на использовании специальных молекул, которые называются – жидкие кристаллы. Эти молекулы имеют уникальные свойства, они постоянно находятся в жидком состоянии и способны менять свое положение при воздействии на них электромагнитного поля. Кроме этого, эти молекулы имеют оптические свойства, схожие со свойствами кристаллов, из-за чего эти молекулы и получили свое название.

В свою очередь экраны LCD могут иметь разные типы матриц, которые в зависимости от технологии изготовления имеют различные свойства и показатели.

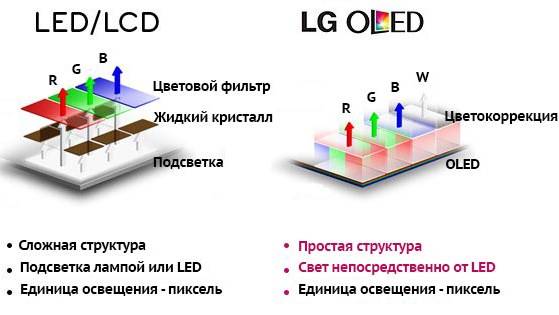

Что лучше Oled или TFT?

Oled дисплей изготавливается на основе органических светодиодов и от своих предшественников он отличается тем, что использует люминесцентные свойства специальных органических соединений, которые проводят свет посредством использования электрического тока. Другими словами, каждый пиксель в такой матрице является мини-электродом, который заполняется определенным цветом.

Матрица Oled имеет внушительный перечень преимуществ перед своими предшественниками, к которым можно отнести следующее:

  • Меньшее потребление энергии: черный цвет не подсвечивается, а это значит, что напряжение не подается.
  • Конструкция такой матрицы достаточно компактна, а это значит, что мобильное устройство с таким экраном можно оснастить большим количеством «наворотов».
  • Широкий угол видимости за счет отличного рассеивания света.
  • Яркие насыщенные цвета.
  • Небольшие затраты на производство.

TFT экраны являются прародителями всех известных сегодня дисплеев для смартфонов и представляет собой такое устройство тонкую пленку транзисторов, которые отвечают за управление каждого отдельного пикселя. Появление TFT матриц сделало возможным производство и других разновидностей экранов в том числе и современных AMOLED. В последние годы TFT матрица утратила свои позиции перед более современными технологиями, но окончательно списывать ее со счетов пока еще рано. К преимуществам таких экранов можно отнести следующее:

  • Относительно низкая стоимость, а именно на 20-50% меньше, чем те же IPS, поэтому многие бюджетные смартфоны оснащаются подобными экранами.
  • Малое время отклика, а это значит, что экран реагирует на нажатие быстро и все функции производятся с высокой оперативностью.
  • Высокая яркость и стабильность изображения.

К недостаткам можно отнести лишь качество изображения: оно оставляет желать лучшего, но если этот показатель для вас не играет особой роли, то бюджетные модели с TFT экранами – подходящий для вас вариант. При желании вы можете сделать замену дисплея с тачскрином самостоятельно, если в вашем смартфоне он вышел из строя.

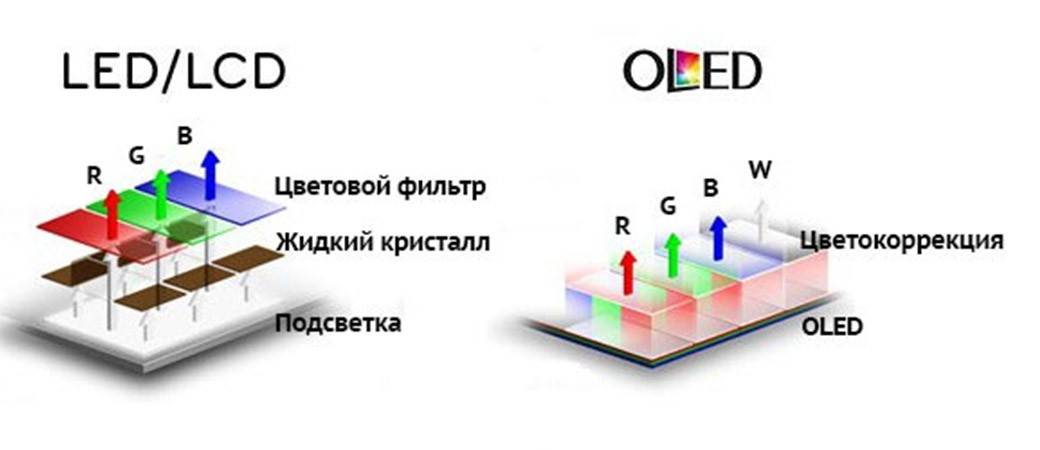

Отличие Oled от TFT заключается в том, что первые воспроизводят свой собственный свет и не нуждаются в отдельной подсветке. Такое стало возможно благодаря прохождению электрического тока через два проводника с органической углеродной пленкой. Кроме того, ток отключается при демонстрации черного цвета, а это существенно экономит заряд, да и черный оттенок получается более насыщенным. Oled экран тоньше, он меньше рассеивает тепла и является более контрастным, но при этом он более затратный в производстве, что в свою очередь сказывается на цене.

Таблица сравнения TFT и LCD

Параметры сравнения

TFT

ЖК-дисплей

Что это?

TFT – один из многих методов, которые сейчас используются для создания ЖК-дисплеев.LCD – это класс различных дисплеев, которые используются для создания изображений с помощью транзисторов.

Процесс

В дисплеях TFT элементы TFT наносятся непосредственно на стеклянную подложку, а не в традиционном решении производства кремниевых транзисторов.LCD не имеет такого процесса.

Дисплеи

Дисплеи TFT намного лучше и не подвержены перекрестным помехам.Дисплеи с ЖК-дисплеями подвержены перекрестным помехам и не имеют хорошего качества.

Сумма начисления

Для активации TFT требуется гораздо меньше заряда.ЖК-дисплей, будучи традиционным, требует гораздо большего заряда.

Производство

Все выпускаемые ЖК-дисплеи производятся по технологии TFT.Предыдущие методы в настоящее время ЖК-дисплеи не используют для своего производства.

Выводы сайт

  1. LCD — тип матриц экрана, основанных на жидких кристаллах.
  2. TFT — разновидность активных LCD-матриц.
  3. TFT отличает от других технологий LCD применение тонкопленочных транзисторов.
  4. TFT-матрицы экономичны, обеспечивают качественную картинку, но энергоемкие.

Технология LCD TFT матриц предусматривает использование в производстве жидкокристаллических дисплеев специальных тонкопленочных транзисторов. Само название TFT – это сокращение от Thin-film transistor, что в переводе и означает – тонкопленочный транзистор. Такой вид матриц применяет в самых разнообразных устройствах, от калькуляторов, до дисплеев смартфонов.

Наверное, каждый слышал понятия TFT и LCD, но мало кто задумывался, что это такое, из-за чего у непросвещенных людей возникает вопрос, чем отличается TFT от LCD? Ответ на этот вопрос заключается в том, что это две разные вещи, которые не стоит сравнивать. Чтобы понять, в чем разница между этими технологиями, стоит разобрать, что такое LCD, и что такое TFT.
