Чем отличается теодолит от тахеометра

Тахеометр: особенности и область применения

Одной из главных особенностей тахеометра является возможность его использования для выполнения как пространственной геодезии, так и инженерно-геологических и гидрографических измерений. С помощью тахеометра можно измерять высоты зданий и сооружений, определять уровни заложения фундаментов, строительные углы, а также выполнять мониторинг поведения грунта и геодезические наблюдения на местности.

Одним из ключевых достоинств тахеометра является его точность измерений и более высокая скорость работы по сравнению с другими геодезическими приборами. Прибор оснащен дальномером, который позволяет измерять расстояния до целевых точек с высокой точностью, что приводит к более точным результатам измерений.

Тахеометры широко применяются в строительстве, геодезии, геологии и архитектуре. Они являются неотъемлемой частью процесса создания картографических материалов, планов участков, трассирования дорог и трубопроводов, а также при выполнении изыскательских работ. Кроме того, тахеометры широко используются на земле и в воде, включая морскую геодезию, гидрологические и гидрографические исследования.

Как измерить углы

Измерение углов – основная функция прибора. По сути, это единственная операция, которую способен выполнять теодолит.

Прежде всего следует рассмотреть
измерение горизонтальных углов теодолитом
. Установленный на точку стояния (вершину измеряемого угла) и подготовленный к работе (отъюстированный) прибор наводится на точку, определяющую сторону угла.

Для этого труба от руки наводится таким образом, чтобы точка оказалась в поле зрения визира, после чего производится точная настройка при помощи настроечных винтов алидады. При этом лимб можно оставить в исходном положении или установить на нем нулевое положение, что упростит расчеты. Показания заносятся в журнал измерений.

Затем труба визируется на вторую точку подобным образом. Положение алидады укажет величину угла между первой и второй точками относительно вершины – точки стояния прибора.

Вертикальные углы измеряются подобным образом, но показания снимаются с вертикального круга теодолита. Существует два положения вертикального круга – КП и КЛ, означающие соответственно правое и левое расположение вертикального круга относительно трубы. При расчетах это следует учитывать, поскольку при множественных измерениях может случиться ошибка, способная коренным образом повлиять на результат.

Какими нивелирами пользуются для проведения геодезических работ?

Для разного типа измерений пользуются различными видами нивелиров, которые отличает вид инструмента и принцип его действия. Используют лазерные и цифровые нивелиры, которые являются электронными. Применение таких приборов, как оптические нивелиры, позволяет осуществлять процесс геометрического нивелирования.

Измерительный инструмент имеет зрительную трубу вместе с окуляром. Для крепления трубы используют специальную подставку с опорной площадкой, а также систему винтов, которая позволяет осуществлять вращение нивелира в стороны в горизонтальной плоскости.

Укрепить оптический нивелир можно с помощью подъемных винтов, позволяющих придать инструменту необходимое рабочее положение. Производить движение по горизонтали при взятии необходимой точки отсчета можно за счет применения элевационного винта. Чтобы удержать визирную ось, которая является горизонтальной, в нивелире предусмотрен автоматический компенсатор, позволяющий увеличивать не только скорость, с которой производится процесс замеров, но и их точность.

Использование геодезического прибора, которым может являться и электронный нивелир, позволяет получить более точные измерения. Наличие программного обеспечения прибора связано с возможностью проведения оперативной обработки полученных измерений, что производится с максимальной точностью. Запоминающее устройство помогает фиксировать все полученные значения замеров.

Характеристики конструкции лазерного нивелира

Схема измерения нивелиром.

Сегодня в строительстве широко применяют лазерные нивелиры, конструктивные особенности которых связаны с простотой в использовании данных инструментов. Принцип действия оптических, лазерных или электронных нивелиров отличается, что зависит от механизмов инструментов. Например, для конструкции лазерного нивелира характерно наличие лазерного излучателя, подающего лазерный луч в пространство при наличии оптической призмы.

Лазерные лучи, которые исходят из нивелира, приводят к образованию в открытом пространстве двух плоскостей, расположенных перпендикулярно, которые пересекаются между собой. Если на них ориентироваться, то можно производить выравнивание различных поверхностей (стен, пола, дверных проемов). Работа таких нивелиров позволяет называть их позиционными либо статичными.

Выделяют лазерные нивелиры ротационного типа. Они отличаются ускоренными темпами работы за счет встроенного электродвигателя, который позволяет приводить во вращение на 360° лазерный излучатель.

Роль призмы в таких приборах выполняют фокусирующие линзы, создающие точку во внешнем открытом пространстве, которая является различимой невооруженным глазом. Данная точка превращается в линию, представляющую собой идеальную прямую. Этот вид нивелиров используют с целью проведения ремонтно-отделочных работ, связанных с поклейкой на стены обоев, укладкой плитки, устройством плинтусов и т.д.

Рейтинг лучших моделей

Среди продукции этих компаний немало устройств, достойных внимания специалистов.

По мнению специалистов, лучшие устройства — это:

Trimble S5 3′′

Профессиональный прибор с сервоприводом и технологией MagDrive, за счет которой повышена точность измерения, так как подвижные элементы перемещаются плавно, трущихся элементов в приборе практически нет. Технология Trimble DR Plus позволяет геодезисту получать точные данные без использования объектива 1,3 км.

Nikon XF 3′′ LP

Инженерный тахеометр, нашедший применение среди профессионалов. В безотражательном режиме работает до 800 метров. Автофокус, две эргономичные панели управления делают прибор максимально точным.

Leica TS02plus R500

Модель предназначена для работы в строительной отрасли. Подходит для обмера любого участка земли, решения сельскохозяйственных задач, используется для кадастровых съемок, дорожных работ. Тахеометр имеет собственное программное обеспечение. Используя стандартный набор, вы можете строить и отслеживать, точно определять площадь и высоту и обнаруживать.

Topcon DS-205i

В тахеометре используется специальная технология XPointing. Четкая подсветка ниток, если работа ведется в сумерках. Максимальная дальность в режиме отражения — 6 км, в безотражательном — 1 км. Автофокус позволяет работать без помощника: для измерений достаточно навести прибор на цель и активировать соответствующую функцию.

Устройство имеет большой объем внутренней памяти 500 Мб.
Также поддерживается установка флешки до 8 ГБ.

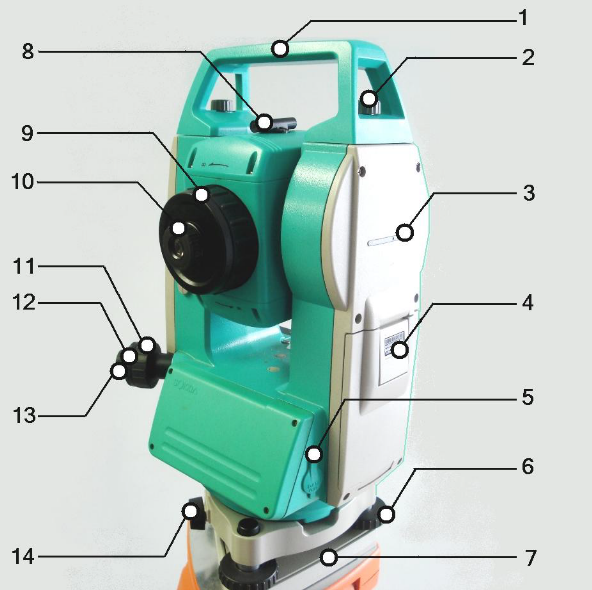

Sokkia CX-102 LNL

Устройство профессионального уровня, способное максимально упростить работу оператора. Чаще всего тахеометры этой марки используют горные инженеры. Безотражательный прибор может измерять рельеф местности до 2 км. Тахеометр снабжен несколькими дополнительными приложениями, которые помогают проводить измерения с максимальной точностью.

Внутренняя память устройства составляет 10 тысяч точек, чего хватает на 5 рабочих смен. Пользователи отмечают качественный антибликовый экран, облегчающий работу.

1.4 Поверки теодолита

До начала работы
с теодолитом внешним осмотром проверяют
его устойчивость на штативе, плавность
хода подъемных и наводящих винтов, а
также прочность фиксации вращающихся
частей закрепительными винтами. Чтобы
обеспечить ожидаемую точность измерения
углов, перед началом работы необходимо
убедиться в исправности теодолита. Для
чего выполняются его поверки и юстировка.
В процессе поверок устанавливается
соответствие взаимного расположения
осей и плоскостей прибора с его
геометрической схемой.

Юстировка
(исправление) имеет целью исправить
взаимное расположение деталей прибора
после его поверки с помощью исправительных
винтов в полевых условиях. В ряде случаев
неисправность прибора устраняется
только в заводских условиях.

Схема расположения
осей теодолита показана на рисунке 1.5,
где ZZ
”
–
ось вращения
прибора (основная ось); НН”

– ось вращения зрительной трубы; UU


– ось цилиндрического уровня алидады
горизонтального круга; WW


– визирная ось.

При
работе с теодолитом измерения выполняют
при двух положениях вертикального круга
относительно окуляра зрительной трубы:
круг право – КП и круг лево – КЛ. На
рисунке 1.5 теодолит показан в положении
круг лево (КЛ). Для контроля соблюдения
геометрических условий систематически
выполняются поверки теодолита.

Применение и его особенности

В основном теодолит применяется в геодезии, строительстве, астрономии. И даже появление оборудования, позволяющего получать максимально точные результаты не позволяет специалистам отказаться от его использования. Помощь теодолита, позволяющего получить довольно точные результаты, незаменима при разметке профилей дорожного полотна, контуров строений, расстояний между объектами и пространственных углов между ними. Иногда теодолиты используются в лесном хозяйстве, мелиорации. Особая роль отводится прибору при проведении оценки состояния старых строений: он позволяет выявить возможную деформацию строения, а также влияние на данный разрушительный процесс как веса здания, так и природный явлений.

Теодолит – один из первых приборов, с которым строители, а до них и геодезисты, приходят на строительную площадку. На начальной стадии ведения работ и возведения фундамента, он используется для определения рельефа, оценки его наклона. Именно при помощи теодолита гарантируется строгая вертикаль высотных конструкций.

Теодолиты незаменимы для выполнения расчетов и различных измерений при строительстве туннелей, шахт, мостов и т.д. Современные устройства с лазерным лучом могут использоваться даже в условиях слабой освещенности, позволяют в более краткие сроки провести целый комплекс самых разных измерений с высокой точностью результата.

Производители современных тахеометров

На текущий момент в числе лидеров по производству современных электронных тахеометров американские, японские, швейцарские, а также китайские бренды.

Расскажем о некоторых моделях наиболее популярных марок подробнее.

Leica TS10. Инженерный тахеометр для выполнения задач с полным погружением в мир 3D, в тахеометре используется инновационное программное обеспечение Leica Captivate.

Leica TS07. Воплощает в себе самые передовые в индустрии технологии, позволяющие получить качественные и надежные измерения в максимально сжатые сроки. Впервые в мире компания Leica Geosystems AG разработала технологию Autoheight, доступную только пользователям тахеометров Leica нового поколения FlexLine.

Topcon GM 102. Инновационные решения японской корпорации Topcon реализованы в электронных тахеометрах серии GM. Технологичные и универсальные тахеометры оснащены мощным и точным дальномером, способным измерять расстояние на 1000 м в без отражательном режиме с точностью 2мм + 2 ppm, при этом точность измерения расстояния по призме составляет всего 1.5мм + 2ppm.

EFT TS1 — технический тахеометр от российской компании EFT GROUP. Обладая угловой точностью 2’’ и диапазоном рабочих температур от -30 до +60 С, прибор отлично подойдет для решения большинства прикладных задач. Производитель постоянно работает над улучшением внутреннего ПО устройства и данный прибор уже заслужил доверие и любовь многих профессионалов.

EFT TS1 является бюджетной моделью и, по сравнению с аналогами, обладает самой привлекательной ценой.

Дополнительные опции

Коммуникационные интерфейсы: Bluetooth, Wi-Fi, USB, WLAN — значительно упрощают передачу данных между различными устройствами и позволяют настроить совместную работу тахеометра, например, с геодезическим приемником.
Встроенный модуль GPS — позволяет определять координаты измеренных точек без использования дополнительного оборудования.
Внешний блок управления — позволяет удаленно управлять основными функциями тахеометра. Особенно полезно при работе без напарника: перемещая отражатель, вам не нужно каждый раз приближаться к устройству.
Аккумулятор большой емкости — пригодится для длительных полевых работ.

Стоимость тахеометра напрямую зависит от его технических характеристик и наличия различных опций. Поэтому перед выбором тахеометра необходимо точно определиться, для какой работы он приобретается. Не стоит переплачивать за ненужные функции.

1.4 Поверки теодолита

Что такое теодолит?

Теодолит состоит из трубы, которая может вращаться вокруг горизонтальной и вертикальной осей. На трубе установлена шкала, по которой измеряются углы, и оптический прицел, который позволяет точно наводиться на объекты.

Теодолиты могут быть аналоговыми или электронными. Аналоговые теодолиты имеют механическую шкалу и отсчет производится вручную, а электронные теодолиты имеют цифровую шкалу и отсчет происходит автоматически.

Теодолиты широко применяются в геодезии для измерения угловых отклонений при выполнении геодезических и инженерных работ. Они также используются при строительстве дорог, энергетических сооружений, зданий и других объектов.

Теодолит является одним из основных инструментов геодезической работы и позволяет проводить точные измерения и определения, необходимые для создания карт, планов и проектов.

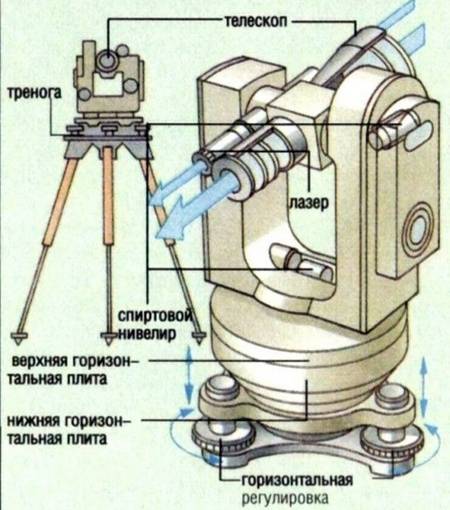

Как устроен теодолит

Основными узлами теодолита являются:

Корпус.
Зрительная труба.
Система наведения (система регулирующих и настроечных винтов, позволяющих точно установить оси прибора по горизонтали и вертикали, навести зрительную трубу на определенную точку).
Отвес или оптический центрир, служащий для настройки вертикали и точного выбора положения прибора (установки на точку).
Штатив (тренога, трипод) для установки прибора в рабочем положении на грунт.

Основной элемент прибора – зрительная труба
,
при помощи которой
производится точное наведение на определенную точку, определение параметров ее расположения относительно вертикали, горизонтали или другой точки с известными параметрами.

Строение теодолита
основано на системе наведения основного элемента конструкции – визирной трубки (или зрительной трубы)
. Она установлена на специальной U-образной подставке и может перемещаться вокруг горизонтальной оси. Изменения наклона зрительной трубы отображаются на шкале вертикального круга.

В свою очередь, подставка вместе с трубой может поворачиваться вокруг вертикальной оси. Изменения положения или направления зрительной трубы отображаются на шкале горизонтального круга. Все положения трубы могут быть зафиксированы или скорректированы при помощи винтов тонкой настройки, от качества наведения зависит точность результата.

Установка на грунте производится с помощью штатива – треноги. Для настройки горизонтали используется отвес и настроечные винты, расположенные в нижней части корпуса.

Все,
для чего предназначен теодолит
, это определение вертикальных или горизонтальных углов, позволяющее вычислить расстояние между точками, разницу уровней точек по вертикали. Точность измерений зависит от двух параметров:

Качество прибора.
Точность вычислений.

Внимание!
Оптический теодолит не дает окончательных данных, большинство значений получаются путем последующей обработки, расчетов. В этом заключена ключевая особенность прибора, отличающего его от более современных типов.

Как выбрать геодезическое оборудование

Выбор оборудования должен проводиться обоснованно. В противном случае большой риск разочароваться в приобретении. Особенно это касается тех случаев, когда геодезическое оборудование бывшее в использовании или восстановленное. В первую очередь при выборе необходимо четко понимать поставленные задачи, для чего именно оно вам необходимо. Один из самых простых и лучших способов — пригласить специалиста с демоверсией того типа оборудования, которое вас интересует.

Можно услышать мнение, что достаточно посмотреть на сводную таблицу с техническими характеристиками, но это ложный путь. Дело в том, что эти самые характеристики могут совпадать, но по определенным причинам скорость измерений будет существенно отличаться. Постарайтесь не прислушиваться к советам со стороны. Геодезисты, даже практикующие, не всегда знают, понимают и умеют пользоваться всем функционалом программного обеспечения оборудования. Это вполне нормальное явление, потому что в своей сфере они могли выполнять длительное время только определенные геодезические работы. В этом деле быть универсалом не всем получается в силу разных причин. При выборе оборудования лучше опираться на рекомендации от специалистов, которые занимаются его распространением. Квалифицированный инженер с демоверсией нивелиров, теодолитов, тахеометров, GPS-приемники на объекте поможет разобраться в их особенностях и подобрать подходящую модель.

Обратите внимание на качество сборки оборудования. Понять это можно с первых минут, как только вы берете его в руки

Когда есть качество, то в оборудовании будет все идеально. Проверьте батарейные отсеки, все необходимые защелки, прочность пластика, надежность деталей. Составить впечатление о предлагаемом оборудовании можно уже на этом этапе. Может возникнуть еще один резонный вопрос — лучше и проще приобрести оборудование прошлых версий или нужно вкладываться в новинки? В этом моменте просто нужно понимать, что обновленные версии геодезического оборудования могут быть проще в использовании, также они способны упростить и ускорить выполнение работы

Самое важное — существенно снижается риск погрешностей и ошибок. Выбирайте геодезическое оборудование у проверенных поставщиков и надежных торговых марок

Обязательно проверяйте сертификаты и свидетельства о прохождении метрологического контроля.

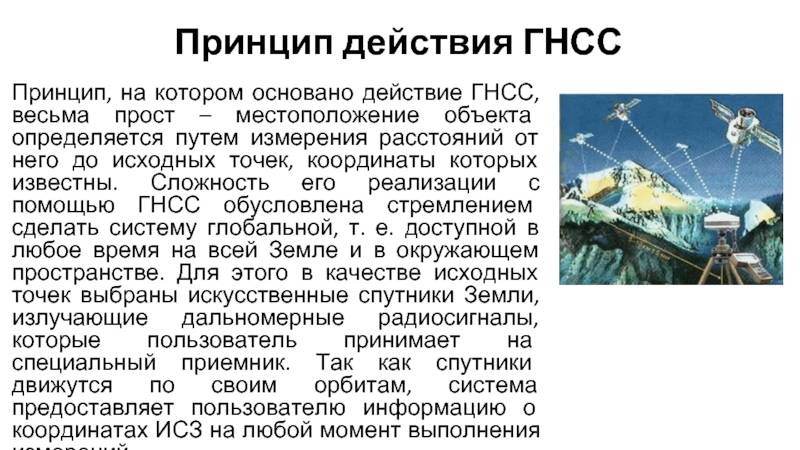

Слайд 5Принцип действия ГНССПринцип, на котором основано действие ГНСС, весьма прост –

местоположение объекта определяется путем измерения расстояний от него до исходных точек, координаты которых известны. Сложность его реализации с помощью ГНСС обусловлена стремлением сделать систему глобальной, т. е. доступной в любое время на всей Земле и в окружающем пространстве. Для этого в качестве исходных точек выбраны искусственные спутники Земли, излучающие дальномерные радиосигналы, которые пользователь принимает на специальный приемник. Так как спутники движутся по своим орбитам, система предоставляет пользователю информацию о координатах ИСЗ на любой момент выполнения измерений.

Устройство и его характеристики

Цилиндрический уровень и верньеры теодолита используются для приведения оси алидады в вертикальное положение, в тоже время лимб устанавливается в горизонтальное. Всего в приборе используются два вида винтов: закрепительные или зажимные, наводящие или микрометренные. И именно для соединения неподвижный частей теодолита с подвижными и используются закрепительные винты. А наводящие винты обеспечивают плавное вращение скрепленным им частям прибора.

В теодолитах используются чаще всего астрономические зрительные трубки, с помощью которых получают перевернутое (или обратное) изображение. В приборах нового поколения на место им иногда приходят трубки прямого изображения – земные. Зрительная трубка характеризуется следующими параметрами:

Полем зрения;

Разрешающей способностью;

Увеличением;

Относительной яркостью.

Какие факторы следует учитывать при использовании теодолита?

Применение теодолита в измерительных работах требует учета нескольких важных факторов. Вот некоторые из них:

Оптическая точность
Точность оптических элементов теодолита, таких как уровень и телескоп, играет ключевую роль в получении точных измерений

Следует обращать особое внимание на качество и настроенность оптических компонентов для достижения высокой точности в измерительных работах.
Устойчивость
Теодолит должен быть установлен на надежной и устойчивой платформе, чтобы избежать смещений во время измерений. Рекомендуется использовать тяжелую триподную подставку и правильно закрепить теодолит, чтобы предотвратить его движение при воздействии внешних факторов, таких как ветер или вибрации.
Уровень
Необходимо правильно выставить горизонтальный и вертикальный уровни теодолита перед началом измерений

Это обеспечит горизонтальность платформы теодолита и поможет избежать ошибок, связанных с наклоном прибора.
Компенсация прибора
Перед использованием теодолита необходимо удостовериться, что он правильно скомпенсирован. Компенсация прибора позволяет устранить любые систематические ошибки, возникающие во время измерений, и повысить точность результатов.
Климатические условия
При использовании теодолита необходимо учитывать климатические условия, такие как влажность, температура и солнечное излучение. Влажность может повлиять на оптические элементы теодолита, а температура и солнечное излучение могут вызвать расширение или сжатие материалов прибора, что приведет к изменению его параметров и, как результат, к погрешностям в измерениях.

Учитывание этих факторов и соблюдение соответствующих процедур помогут достичь точных и надежных результатов при использовании теодолита.

FAQ – 💬

Какая разница между теодолитом и нивелиром?

По сути, теодолит – это угломерный прибор, а нивелир – геодезический высотомер, используемый для определения превышений между пунктами по горизонтальной линии визирования. Теодолиты имеют отсчётные круги и оснащаются оптической или электронной системой считывания.

В чем разница между теодолитом и тахеометром?

Теодолит уже специализируется на измерении не только вертикальных, но и горизонтальных углов. Тахеометр – наиболее универсальная разновидность измерительного прибора, благодаря которому появляется возможность вычислений и расстояний до цели (объекта, например).

Что называется теодолитом?

Теодолит – прибор, служащий для измерения горизонтальных и вертикальных углов (ГОСТ 21830-76). Кроме этого основного назначения с помощью теодолита устанавливают горизонтальность и вертикальность линий и плоскостей, задают направления; применяя нитяной дальномер и рейку с делениями, определяют расстояния и превышения.

Чем можно заменить теодолит?

В некоторых случаях нивелир может заменить теодолит. Например, если оснастить его градуированным горизонтальным кругом закрытого или открытого типа, можно будет произвести измерения горизонтальных углов и отложить их на местности.

Как работает теодолит?

Принцип работы основан на наблюдении контрольных точек в зрительную трубу. После наведения на точку в окуляре микроскопа фиксируются углы. Находясь последовательно на точки, специалист измеряет углы и заносит все показатели в полевой журнал (если работает оптическим устройством).

В чем измеряет нивелир?

Нивелир — геодезический высотомер для определения превышений горизонтальной линией визирования (ГОСТ 21830-76). Нивелир — геодезический инструмент для нивелирования, то есть определения разности высот между несколькими большими и маленькими клетками земной поверхности относительно условного уровня т.

Для чего нужен тахеометр?

Тахеометр используется для определения координат и высот точек местности при топографической съёмке местности, при разбивочных работах, выносе на местность высот и координат проектных точек в основном косвенными методами измерений прямые и обратные засечки, тригонометрическим нивелированием и т. д.

Какие бывают тахеометры?

Виды тахеометров:

Круговые. Теодолиты повторительные, состоящие из алидады вертикального круга, цилиндрического уровня, нитяного дальномера.
Номограммные. …
Авторедукционные. …
Внутрибазные.

Для чего применяется теодолит?

Теодоли́т — измерительный прибор для определения горизонтальных и вертикальных углов при топографических съёмках, геодезических и маркшейдерских работах, в строительстве и т. п. Основной рабочей мерой в теодолите являются лимбы с градусными и минутными делениями (горизонтальный и вертикальный).

Сколько стоит теодолит?

72 225 руб.Цена: 72 225 руб. Оптический теодолит 4Т15ПТ предназначен для измерения горизонтальных и вертикальных углов, а также нивелирования с помощью уровня на зрительной трубе. Применяется при тахеометрических и теодолитных съемок и других работах, не требующих высокой точности.

Что снимает теодолит?

Теодолиты предназначены для измерения горизонтальных и вертикальных углов и расстояний нитяным дальномером, нивелирования с помощью уровня при трубе, определения магнитных азимутов по буссоли.

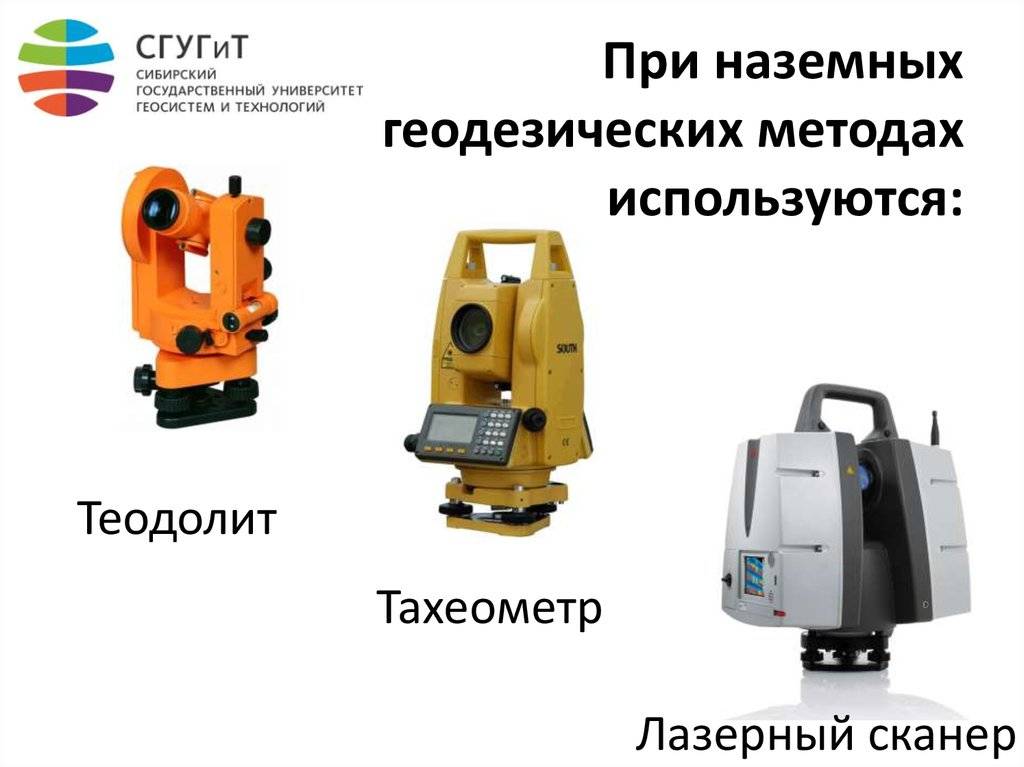

Теодолиты и тахеометры: основные отличительные особенности и сфера использования

Нивелир, теодолит, тахеометр относятся к главным измерительным устройствам, которые должны быть в арсенале работы маркшейдера.

Их основное назначение связано с измерением углов и различных расстояний.

Нивелир отличает простота функциональных характеристик, работа его связана с вычислением вертикальных углов. Теодолит уже специализируется на измерении не только вертикальных, но и горизонтальных углов.

Тахеометр – наиболее универсальная разновидность измерительного прибора, благодаря которому появляется возможность вычислений и расстояний до цели (объекта, например). Такая функциональная особенность позволяет производить расчеты и обработку данных за короткое время.

Существуют такие модели тахеометров, которые имеют в своем составе даже компьютер для запоминания и воспроизводства данных.
Тахеометр рассматривают как одну из разновидностей теодолитов – само название с древнегреческого языка переводится как быстрый.

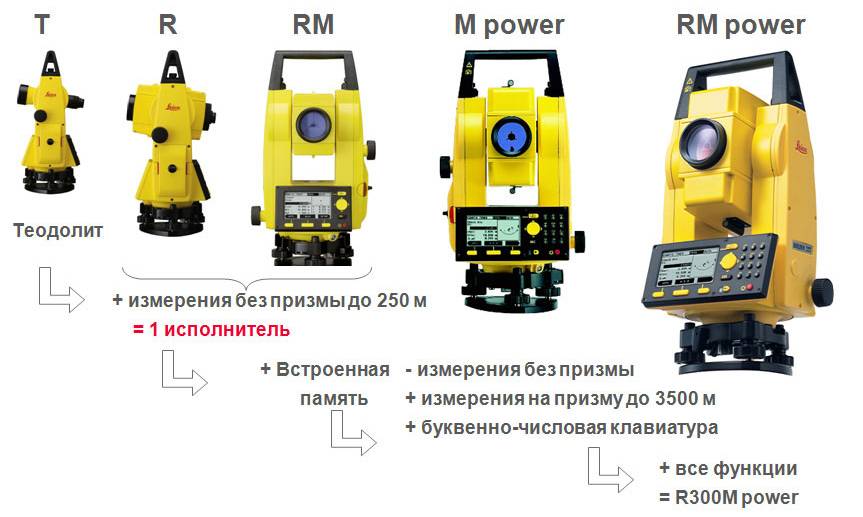

Итак, разберемся, чем отличается теодолит от тахеометра. Главная отличительная особенность состоит в наличии у последнего дальномера, благодаря которому и возможно производить измерения не только углов, но и расстояний.

Для выполнения геодезических работ электронный тахеометр незаменим, его надежность, многофункциональность позволяют решать множество поставленных задач на высокопрофессиональном уровне.
Существуют тахеометры двух видов:

Безотражательные разновидности рассчитаны на измерение расстояний до любой плоскости, а тахеометры с дальномером могут вычислять расстояния на ту цель, на которую направлена труба устройства.
Как выбрать измерительный прибор высокого качества – основные рекомендации

составные части (комплектующие);
страна-производитель;
технические функциональные особенности.

Так, при покупке таких устройств, как теодолит, тахеометр нужно, в первую очередь, ознакомиться с составными частями этих приборов, а также уделить внимание их техническим возможностям. Необходимо посмотреть, есть ли в наличии компенсаторы, флэш-карта, аккумуляторы, а кроме того, оценить степень точности и дальность работы

При покупке даже такого прибора, как теодолит б/у, не нужно забывать о стране-изготовителе и отдавать предпочтение лишь популярным и проверенным брендам.
Безусловно, непосредственно перед покупкой измерительного прибора Вы должны определиться с целью такого приобретения и условиями, в которых он будет использоваться.

Например, если круг работ сводится лишь к выполнению геодезических исследований, то достаточно приобрести и обычный тахеометр отражательного типа. В таком случае тахеометр, цена на который будет значительно ниже стоимости профессиональных лазерных моделей, решит поставленные перед Вами задачи.

В любом случае стоимость на электронные тахеометры будет значительно выше, чем на теодолиты. Это объясняется тем, что вычисление и получение результатов производятся с применением электронной системы.

Классификация, основные моменты

Несмотря на то что устройство теодолита принципиально не отличается друг от друга, они вполне поддаются классификации. За основу классификации принимаются следующие параметры:

Точность;

Конструктивные особенности;

Способы отсчетов по лимбу;

Предназначение.

По первому параметру, например, теодолиты бывают высокоточные, точные и технические, а по своей конструкции – простыми и повторительными. Повторительные теодолиты отличаются от простых следующей особенностью: возможностью совместного и/или раздельного вращения. Такая конструкция позволяет измерять угол неоднократно, методом откладывания на лимбе нескольких его значений.

Кроме того, теодолиты бывают механическими и электронными. У первых используется оптический метод для проведения измерений, а у электронных устройств – лазер.

Так как теодолит является сложным техническим устройством это накладывает некоторые требования в уходе и подготовке к работе. До того, как приступить к измерениям, кроме общего осмотра состояния прибора в целом, необходимо проверить ампулы уровней и, особенно, его оптические поверхности. Далее проводится оценка качества вращения алидады, отсчетных, зажимных устройств, окуляров и, конечно, зрительной трубки.

Как и многие измерительные устройства или приборы, теодолиту необходимо регулярное проведение поверок, целью которых является соответствие в нем точного взаиморасположение всех осей.

Эксплуатация теодолита также имеет некоторые особенности и ограничения. Он не должен подвергаться влиянию прямых солнечных лучей или атмосферных осадков. При резкой смене температурного режима, рекомендуется некоторое время поддержать устройство в футляре с целью стабилизации температуры. Если прибор необходимо перенести на какое-то расстояние, то следует делать исключительно в вертикальном положении и предварительно следует проверить правильность и надежность его фиксации в футляре. Так как прибор требует периодической чистки, то эту работу следует выполнять после того, как освоены определенные знания и особенно навыки для этого. В ином случае – лучше доверить эту работу специалистам.

Характеристика устройств

Итак, давайте по очереди рассмотрим оба аппарата и начнём с теодолита.
Теодолит – оптическое устройство из геодезической группы, предназначенное для измерения углов, вертикальных и горизонтальных.

Основными составляющими теодолита являются:

лимб – стеклянный диск с изображением шкалы, на котором указаны градусы от 0 до 360;
алидада – во многом схожий с лимбом диск, расположенный на той же оси, вокруг которой свободно вращается, имеет свою шкалу;
оптика – объектив, линза и сетка нитей, необходимые для наведения на измеряемый объект;
подъёмные винты – применяются для регулировки прибора в процессе наведения;
система уровней – позволяет установить теодолит в вертикальном положении.

Также можно выделить корпус, в котором располагаются вышеназванные детали, подставку и штатив на трёх ногах.

Теодолит размещается в вершине измеряемого угла таким образом, чтобы центр лимба оказался именно в данной точке.

Затем оператор вращает алидаду, чтобы совместить её с одной стороной угла и зафиксировать показания по кругу. После этого алидаду нужно переместить к другой стороне и отметить второе значение.

В завершение остаётся лишь вычислить разницу между полученными показаниями. Измерение всегда происходит по одному принципу как для вертикальных, так и для горизонтальных углов.

Существует несколько разновидностей теодолита. В зависимости от класса различают:

В зависимости от конструкции:

простые – алидада закреплена на вертикальной оси;
повторительные – лимб и алидада могут вращаться не только отдельно, но и совместно.

В зависимости от оптики:

фототеодолит – с установленной фотокамерой;
кинотеодолит – с установленной видеокамерой.

Отдельно стоит упомянуть более современную и совершенную разновидность – электронные теодолиты. Они отличаются высокой точностью измерений, наличием цифрового дисплея, а также встроенной памятью, которая позволяет хранить полученные данные.

Теперь давайте поговорим о нивелирах.
Нивелир – оптический прибор из геодезической группы, предназначенный для измерений точек высоты на местности или внутри возведённых построек.

Конструкция нивелира во многом схожа с теодолитом, но имеет свои особенности и элементы:

оптика, включающая зрительную трубу и окуляр;
зеркальце, закреплённое внутри трубы;
система уровней для установки;
подъёмные винты для установки рабочего положения;
компенсатор для удержания горизонтальной оси.

Нивелир измеряет высоту следующим образом.

Сам аппарат устанавливается в точке, называемой обзорной. Из неё должно быть хорошо видно все остальные измеряемые точки.

После чего в каждой из них поочерёдно размещают инварную рейку со шкалой.

И если все точки имеют разные показания, значит, местность неровная. Высота точки определяется путём вычисления разницы между её положением и положением обзорной точки.

Нивелир тоже имеет несколько разновидностей, но не так много, как теодолит.

К ним можно отнести:

оптические приборы;
цифровые приборы;
лазерные приборы.

Цифровые нивелиры обеспечивают наиболее точные результаты, а также простоту применения. Такие приборы оснащаются специальным программным обеспечением, которое позволяет быстро обработать зафиксированные показания.

Затем они сохраняются на самом устройстве, благодаря наличию встроенной памяти.

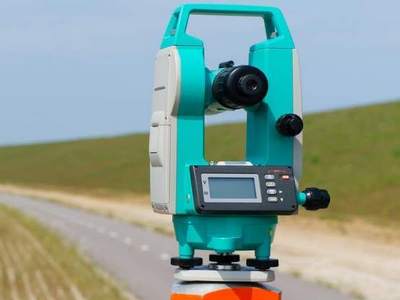

Электронный теодолит BOIF DJD 2

Сегодня в строительстве широко применяется разновидность лазерных нивелиров. Их отличительной чертой является наличие лазерного указателя.

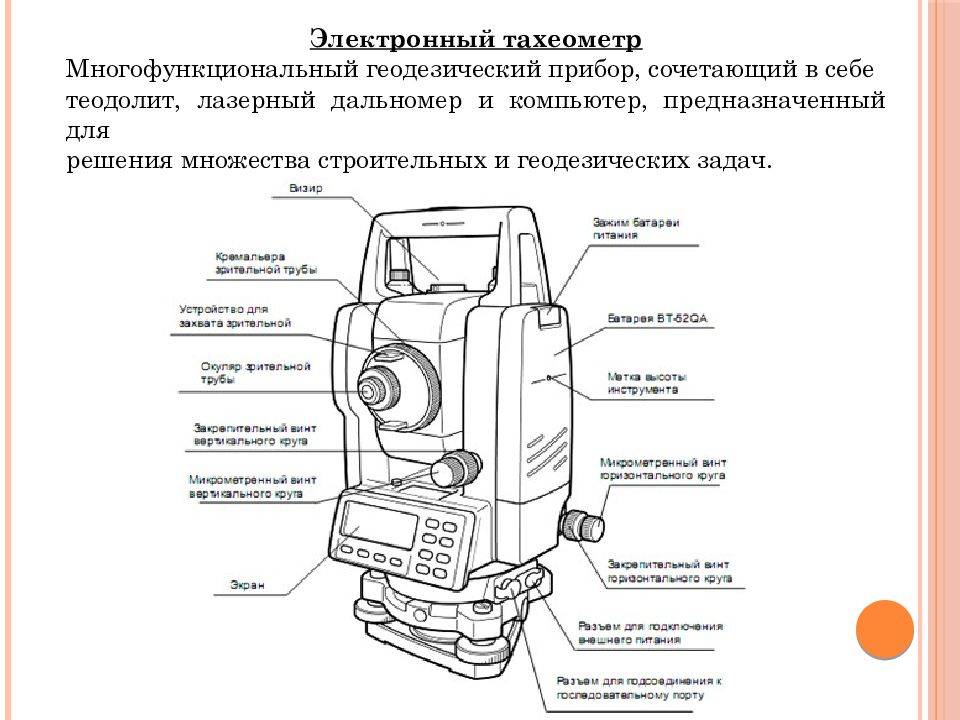

ПРИНЦИП РАБОТЫ ТАХЕОМЕТРА!

Его луч пропускается через специальную призму, которая применяется вместо линзы. В итоге два таких луча образовывают в пространстве перпендикулярные плоскости, пересекающиеся друг с другом.

Именно они помогают выровнять поверхность.

Поэтому лазерные нивелиры часто применяются для ремонта.
Профессиональные строители, часто имеющие дело с неровными поверхностями, используют подвид ротационных лазерных нивелиров.

Он дополнительно оснащён электрическим двигателем, который позволяет быстрее перемещать и разворачивать сам прибор.
