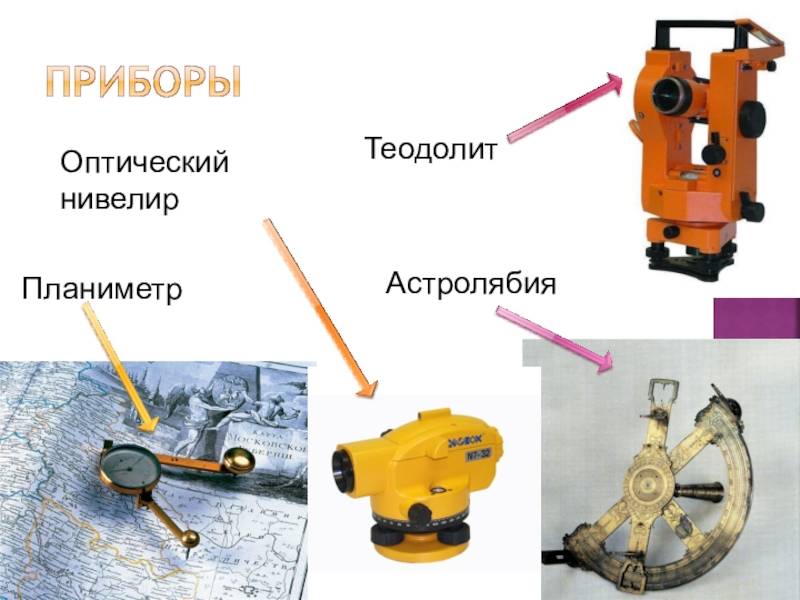

Чем отличается теодолит от нивелира

Основное отличие нивелира и теодолита при их практическом применении

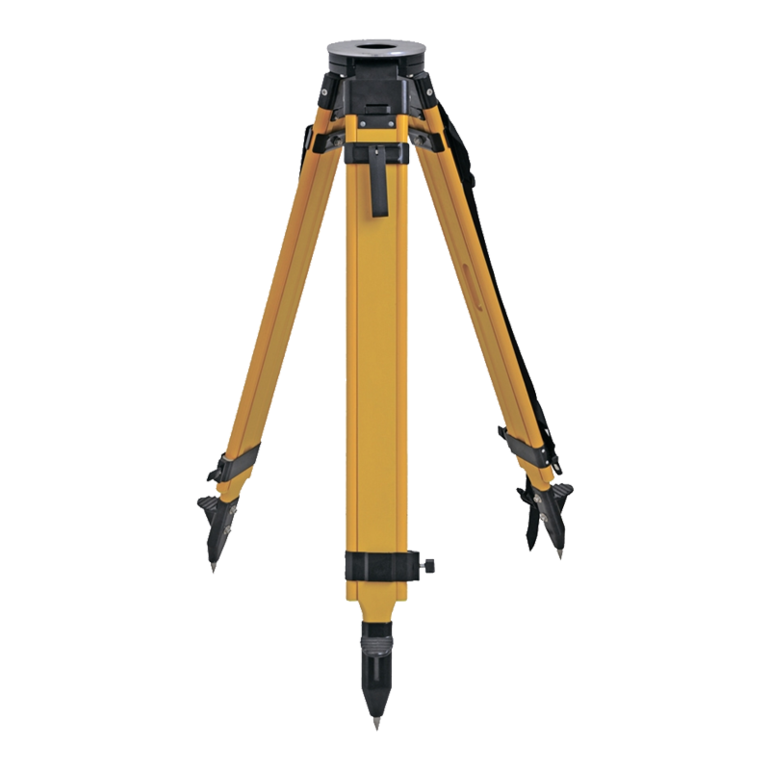

Как отличается установка штатива измерительных инструментов

При установке штатива нивелира не требуется отвес. Нужно следить за головкой прибора, чтобы она приняла более или менее горизонтальное положение.

Схема теодолитной съемки.

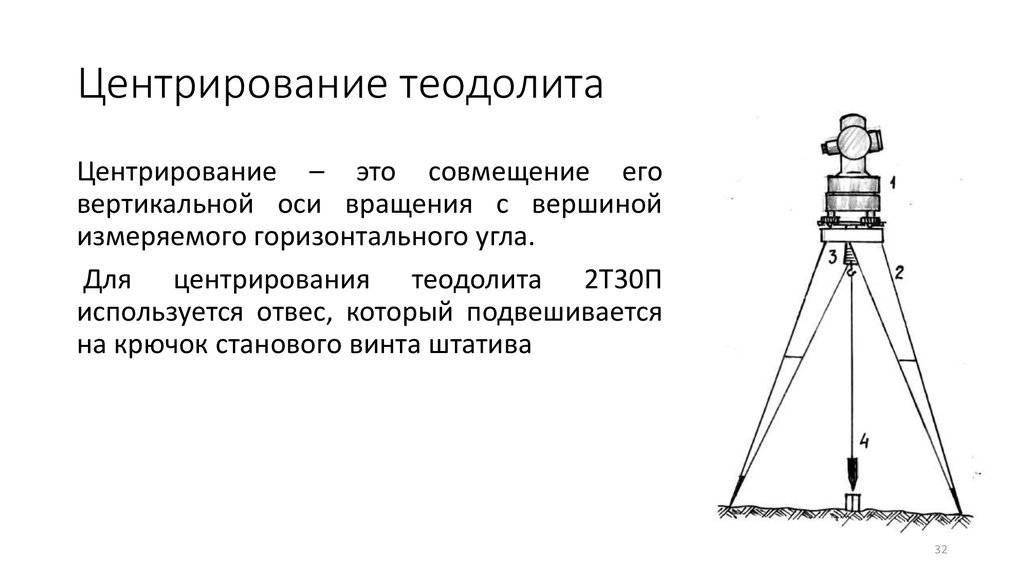

Если требуется установить теодолит, то штатив для него необходимо центрировать. С этой целью на становой винт крепят отвес. Установку штатива производят так, чтобы отвес находился ближе к центру колышка, который служит для отметки точки стояния инструмента.

Регулировка штатива должна производиться путем раздвигания и сдвигания ножек для более надежного крепления измерительного прибора, оснащенного зрительной трубой. После этого следует закрепить баранчики штатива и осуществить регулировку точнее, нажав ногой на выступ конкретной ножки.

Когда данная процедура подошла к концу, нивелир или теодолит вынимают из футляра или коробки, чтобы установить инструмент, совместив концы подъемных винтов со специальными выемками на головке штатива. Далее следует вывинтить на равную высоту винты, которые являются подъемными, а становым закрепить инструмент на штативе.

Как правильно установить инструмент на штатив

Подъемные винты и уровни позволяют проводить дальнейшую установку нивелира или теодолита. Это связано с необходимостью привести главную вертикальную ось в отвесное положение. Если устанавливают нивелир, то нажимают на выступ каждой ножки штатива, чтобы круглый уровень оказался в центральном положении.

Далее зрительная труба должна быть поставлена в положение, которое является параллельным линии двух подъемных винтов. При их вращении в разные стороны прикрепленный к зрительной трубе пузырек должен быть приведен в среднее положение.

После этого повторяют поворот зрительной трубы, установив ее параллельно линии, которая относится к двум другим винтам. В результате уровень снова должен оказаться в среднем положении. Тогда любой поворот зрительной трубы нивелира не выведет его пузырек из данного положения.

Отличительные характеристики погрешности проводимых измерений

Применение оптического нивелира связано с определением относительной величины, которая показывает степень занижения или превышения какой-либо отметки относительно точки, связанной с установкой нивелира. Используя оптический нивелир, производят необходимые измерения расстояния до рейки.

Важно точно определить углы в горизонтальной плоскости. Вместе с тем этого достаточно, чтобы осуществить разбивку фундамента для загородного дома. При этом использовать для этих целей дорогой оптический теодолит необязательно

При этом использовать для этих целей дорогой оптический теодолит необязательно.

Зачастую оптический нивелир имеет погрешность измерений, которая ниже, чем погрешность самого дорогостоящего лазерного прибора, обладающего высокой точностью. Для обычных моделей приборов погрешность будет составлять около 2 мм на 1 км двойного хода. По этой причине использование оптического нивелира более обычно для больших расстояний и точного результата измерений.

Для оптики любого нивелира характерна минимальная степень удаления рейки от точки установки инструмента, что составляет 0,4 м. Данная величина является достаточной, чтобы можно было осуществлять производство строительных работ даже для объектов с минимальной значимостью.

Нивелир

Нивелир – оптический или электронный (в том числе лазерный) прибор, предназначенный для определения соотношения высоты разных точек оцениваемой поверхности. То есть, по сути, он позволяет выявить, что один участок выше другого. Этот процесс и называется нивелированием.

Кроме того, нивелир можно использовать для задания направления при проведении тех или иных строительных либо отделочных работ.

Так, нивелиром удобно пользоваться в следующих ситуациях:

Когда требуется залить фундамент либо чистовой пол. Прибор поможет достигнуть абсолютно ровной горизонтальной поверхности;

В процессе укладки стен. Тогда с нивелиром будет достигнута ровная вертикальная поверхность с отсутствием перекосов и других проблем

Особенно важно пользоваться нивелированием при укладке кирпичных стен, поскольку даже небольшое отклонение может привести к последующим неровностям;

Отделочные работы. Особенно полезно нивелирование как процесс при укладке плитки, но и при оклейке обоев, оштукатуривании и других действиях оно также не помешает.

Кроме того, нивелир помогает построить правильные направляющие для проведения работ

Но в целом он – инструмент анализа, а не измерения. То есть просто нивелированием можно определить, что стена или пол отклонились от вертикальной либо горизонтальной плоскости. А вот на сколько они отклонились – уже нет.

Достоинства

Полезен в самых разных строительных ситуациях – от рытья фундамента до финальной отделки;
Прост в использовании, не требует специальных навыков;
В основном характеризуется низкой ценой.

Недостатки

Это – инструмент анализа, а не измерения. То есть он может определить факт наличия отклонения, но никак не процент или угол;
Для многих видов работ требуется два человека. Один управляет нивелиром, другой – специальной выносной рейкой;
Обычно – только одна степень свободы, то есть при каждом новом измерении потребуется перенастраивать прибор.

Как уже было сказано, этот прибор представлен в трёх вариантах – оптический, электронный и лазерный. Первый отличается самой низкой ценой, но требует двух человек для использования и сложен в построении направляющих. Наиболее практичным является лазерный, но он характеризуется относительной дороговизной.

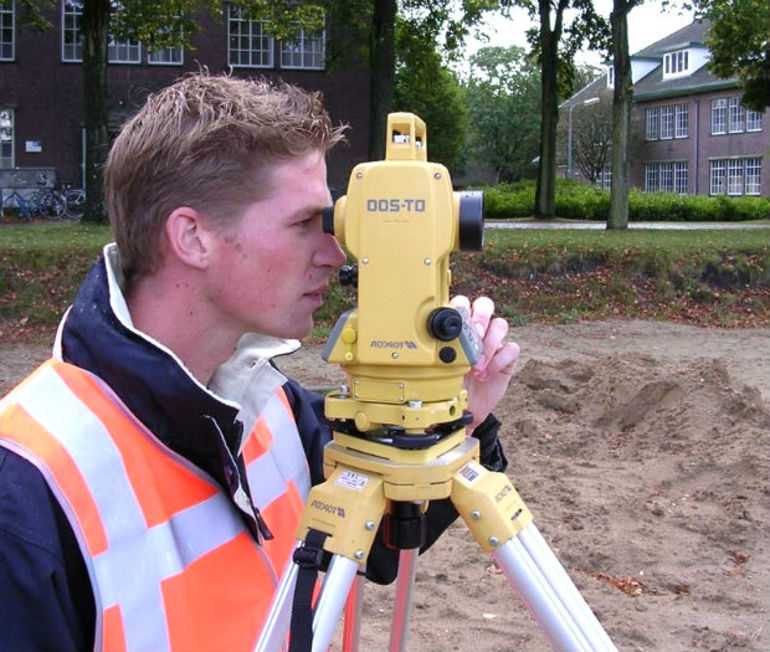

Теодолит: устройство и принцип работы

Устройство теодолита включает в себя треногу или штатив, на котором установлено специальное основание с плавающим кольцом и рамкой для установки кругов. С помощью кругов осуществляется измерение углов. Горизонтальный круг позволяет измерить горизонтальные углы, а вертикальный круг – вертикальные углы. Круги основаны на принципе параллакса и могут быть цифровыми или аналоговыми.

Принцип работы теодолита заключается в точном измерении углов между двумя точками или между отдельными объектами. При работе с теодолитом необходимо установить его на треногу или штатив, а затем навести на точку, относительно которой будет производиться измерение угла. С помощью горизонтального и вертикального кругов можно точно определить положение теодолита. Затем, с помощью специальной лазерной линейки или оптического рейки, можно измерить угол между точками.

Теодолиты широко применяются в геодезии, строительстве и других отраслях, где требуется точное определение углов и расстояний. Они облегчают проведение земляных работ, строительство дорог и зданий, а также позволяют проводить точные исследования местности и территории.

Теодолит: геодезический инструмент для измерения углов

Теодолит состоит из оптического трубчатого устройства, использующего объективы и окуляры для наблюдения объектов. Он также оснащен телескопической системой со шкалами и индексами для измерения градусов и минут углов. При помощи теодолита можно определить направление, угол наклона и горизонтальное расстояние до объекта с высокой точностью.

Теодолиты используются в различных областях, таких как геодезия, строительство, горная промышленность и даже археология. Они позволяют измерять углы поворота точек, вертикальные исключительно и горизонтальные углы, а также определять горизонтальные и вертикальные расстояния.

Одним из наиболее распространенных применений теодолита является проведение геодезических съемок, при которых измеряются углы геометрических фигур и точек на местности. Это необходимо для создания карт, планирования землепользования и измерения земельных участков.

Также теодолит может быть использован для строительства зданий и дорог, когда необходимо точно определить положение и углы отдельных элементов конструкций. Таким образом, теодолиты позволяют инженерам и строителям работать с большей точностью и эффективностью.

В современных теодолитах могут быть добавлены различные технологии, такие как GPS и электронные дисплеи, что позволяет более просто и удобно выполнять измерения и увеличивает точность результатов. Тем не менее, классический теодолит все еще широко используется и остается незаменимым инструментом для геодезических измерений углов.

Теодолит: особенности и возможности применения

Основными применениями теодолита являются:

Область применения	Возможности
Геодезия	Измерение углов между точками для установления прямолинейности трасс, определение координат и составление топографических карт.
Строительство	Контроль и исправление геометрических параметров при строительстве зданий и сооружений, а также выполнение земляных работ.
Геология	Исследование геологических разломов, измерение горизонтальных и вертикальных углов для построения геологических карт.
Астрономия	Измерение углов в небесной сфере для определения позиций звезд и планет.
Технический контроль	Измерение угловых отклонений при монтаже и регулировке прецизионного оборудования.

Теодолиты отличаются высокой точностью измерений и широкими возможностями применения. Они необходимы для выполнения точных геодезических измерений, контроля геометрических параметров при строительстве и проведении различных научных исследований.

Что лучше выбрать?

Ответ на этот вопрос довольно прост: лучше выбрать и то и другое. У профессиональных строителей на вооружении всегда имеются оба приспособления. Ведь теодолит и нивелир выполняют разные функции.

И всё же, давайте разберёмся, какой из аппаратов лучше и в чём заключается его превосходство.

Мы уже сказали, что теодолит более универсален благодаря своей многофункциональности. По количеству областей, где он применяется, теодолит заметно превосходит нивелир. К ним можно отнести астрономию, мелиорацию и т. д. К тому же нивелир можно использовать лишь на горизонтальной плоскости, в то время как теодолит одинаково работает с обеими из них.

Дополнительными преимуществами теодолита считаются надёжность и высокая практичность. К огромным же его плюсам можно отнести тот факт, что для проведения замеров достаточно одного человека. Нивелир же требует участия двух людей, один из которых займётся установкой инварной рейки.

Поэтому если у вас нет помощника, то измерить высоты нивелиром вы не сможете.

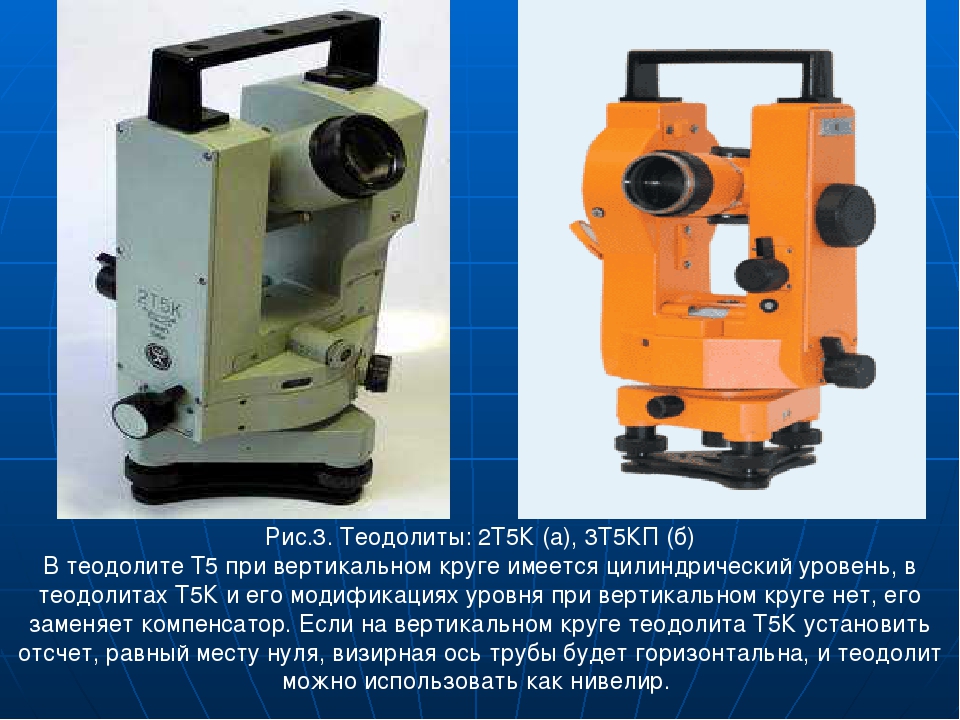

В некоторых случаях теодолит может даже заменить собой нивелир. Для этого нужно установить его, закрепив зрительную трубу в горизонтальном положении. Далее, также понадобится рейка. Однако теодолит не способен обеспечить высокую точность. Поэтому его применяют лишь в тех случаях, когда нужны только приблизительные данные.

Но и нивелир может послужить заменой теодолиту. Для этого придётся дополнить прибор горизонтальным кругом с градусами. Таким способом удастся измерить горизонтальные углы на местности. Стоит помнить, что точность таких замеров, как и в предыдущем случае, тоже страдает.

Можно сделать вывод, что объективно теодолит превосходит своего собрата по многим параметрам. Вот только они не являются взаимоисключающими. Теодолит не может полностью заменить собой нивелир. А значит, для выполнения серьёзных строительных или ремонтных работ вам понадобятся оба этих приспособления, которые в определённых ситуациях будут друг друга дополнять.

Различия в конструкции инструментов

Несмотря на множество сходных черт в конструкции и принципе работы, нивелир и теодолит отличия имеют значительные. Одни из существенных преимуществ теодолита вне зависимости от конструкции — его высокая практичность и большая универсальность в использовании. Этот прибор дает возможность сделать большее число разноплановых измерений и может применяться в разных видах работ, связанных со строительством и ремонтом. Нивелир отличает узкая специализация, что существенно ограничивает спектр возможностей его использования.

Оба устройства обладают схожим строением, но есть несколько кардинальных различий. Основные компоненты нивелира — это уровень, зрительная труба и уровень в форме цилиндра. Теодолит состоит из большего количества элементов: лимбов, алидад и лимбов в виде вертикального круга.

Еще одно важное различие — система отсчета. Для измерения с помощью нивелира используется специальная рейка с нанесенными метками

Система осуществления отсчета теодолита — двухканальная, предполагающая использование микроскопа с некоторой ценой деления. При помощи штрихов замеры с использованием нивелира можно делать в разных единицах.

Система отсчета теодолита является на сегодняшний день более совершенной. Современные модели имеют компенсатор, позволяющий устанавливать дополнительный потенциал визирования. Нивелир способен использоваться только на горизонтальной плоскости, тогда как теодолит применяется и на вертикальной. Конструктивные различия приводят к тому, что теодолит и нивелир применяются в разных сферах и существуют различия в их применении:

Чтобы рассчитать расстояние до определенной точки, нивелиру требуется дополнительный инструмент — нивелирующая рейка.
Оба инструмента могут быть электронными или лазерными. Оба позволяют получить обратное изображение.
Теодолит — более самодостаточный прибор. Угол направления рассчитывается по лимбу, углы наклона — по кругу на вертикальной оси.
Теодолит используют на 2 плоскостях, вертикальной и горизонтальной, а нивелир — только на горизонтальной.

Оба прибора давно закрепились на рынке товаров как основные приспособления для осуществления расчетов. Учитывая конструктивные особенности инструментов, во время проведения ремонтных или строительных работ стоит использовать оба прибора.

Отличий теодолита от нивелира не так мало, как может показаться. При их некотором внешнем сходстве, это совершенно разные инструменты. Разница теодолита и нивелира, в первую очередь, состоит в их назначении: геодезические оптические теодолиты применяют для измерения углов, а нивелиры – для определения величины вертикальных превышений геометрическим методом. Соответственно, эти приборы имеют различное устройство, принцип работы и функциональные возможности.

Необходимые поверки

Для правильной работы прибора и достижения требуемой точности измерений перед началом полевых работ выполняется контроль соблюдения необходимых для этого условий — так называемые поверки теодолита. Правильный порядок их проведения необходим для выявления и устранения отклонений во взаиморасположении всех основных осей теодолита, которое называется геометрическими условиями прибора.

Надежность закрепления

Работа с инструментом начинается с приведения в устойчивое положение подставки со штативом и его закрепления на штативы при помощи станового винта. Проверка выполнения этого условия осуществляется путем легких поворотов подставки из стороны в сторону и одновременного наблюдения за какой-либо четко завизированной точкой на местности через перекрестье нитей. Условие считается выполненным, если положение выбранной точки не меняется относительно перекрестия нитей.

Крепление теодолита к штативу должно быть достаточно надежным, но при этом следует не перетягивать становой винт. Тугое вращение винтовых приспособлений приводит к их быстрому изнашиванию и выходу из строя. Перед использованием устройства проверяются и при необходимости затягиваются винты крепления наконечников на ножках штатива и на шарнирах его головки. Подъемные винты закрепляются в устойчивом положении, а люфт между ними и подставкой прибора устраняется.

Настройка уровня

ОВ алидады должна быть перпендикулярна оси цилиндрического уровня на горизонтальном круге. Проверку выполнения этого условия начинают с установки теодолита в рабочее положение и поворота алидады до такого места, в котором цилиндрический уровень находится примерно параллельно обоим подъемным винтовым механизмам. Затем путем вращения винтов пузырек уровня выводится точно в нуль-пункт. Положение пузырька снова проверяется после разворота алидады на 180°. Условие соблюдено в том случае, когда пузырек остается в нуль-пункте.

Если положение пузырька уровня изменилось на одно или больше делений, то производится юстировка с помощью исправительных и подъемных винтов. Винтовыми механизмами уровня пузырек передвигают в направлении нуль-пункта до половины расстояния его смещения, затем доводят его до нуль-пункта подъемными винтами.

Зрительная труба

Правильность измерений обеспечивается только в том случае, когда ОВ этой части теодолита перпендикулярна визирной оси. Для поверки теодолит наводится на определенную фиксированную точку. При соблюдении условия разница отсчетов по горизонтальному кругу между значениями, полученными для левого (Л) и правого (П) положения вертикального круга, должна составлять 180º. Если визирная ось не перпендикулярна ОВ трубы, то отсчеты Л и П будут отличаться от правильного значения на одинаковую величину, которая называется двойной коллимационной ошибкой.

Она рассчитывается по формуле 2с = (Л — П ± 180°) и не должна быть выше двойной точности инструмента. При превышении допустимых значений погрешности производится устранение угла отклонения путем юстировки вертикального штриха нитей сетки с помощью боковых винтов. Сетку перемещают вправо, завинчивая левый и вывинчивая правый винт, влево — наоборот.

Ось вращения алидады должна быть перпендикулярна ОВ зрительной трубы, что обеспечивает вертикальность коллимационной плоскости. Операция поверки начинается с визирования высоко расположенной точки под углом наклона 25—30º вблизи выбранного объекта. Затем труба переводится в горизонтальное положение, а на стене отмечается место, где находится центральная нить сетки.

После этого труба переводится через зенит, визируется на выбранную точку и отмечается ее проекция. Условие считается соблюденным в том случае, когда изображения первой и второй проекции находятся в пределах биссектора (области между двумя штрихами) сетки нитей. Если теодолит не прошел эту поверку, то прибору требуется изменение наклона оси, которое производится в ремонтной мастерской.

Сетка нитей

Вертикальный штрих нитей сетки должен являться перпендикуляром к ОВ зрительной трубы. Поверку осуществляют путем наведения нитей перекрестья на хорошо заметную точку близкого объекта и последующим отслеживанием ее расположения по отношению к вертикальному штриху во время поворотов трубы наводящим винтом.

Условие считается выполненным, если выбранная точка при этом не сдвинулась со штриха. При несоблюдении условия возникает необходимость в юстировке.

Особенности устройства нивелира

Этот инструмент применяется в строительстве, например для укладки пола, заливки фундамента, укладки плитки и даже поклейки обоев. Получить ровные поверхности позволяет построение с помощью нивелира направляющих по горизонтали и вертикали. В состав наиболее простого по конструкции – оптического приспособления – входят несколько конструктивных элементов, позволяющих производить необходимые измерения при помощи этого прибора.

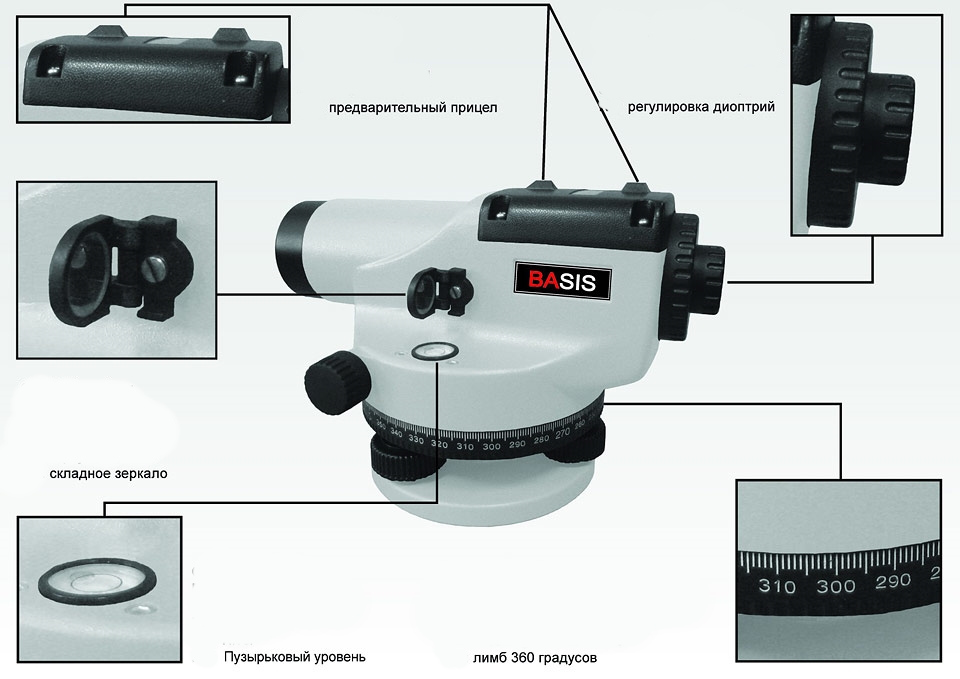

Основные элементы управления нивелира.

Нивелир состоит из зрительной трубы с окуляром. Труба закрепляется на подставке целой системой винтов, с помощью которых также осуществляется вращение инструмента по горизонтали. Внутри трубы демпфирующими деталями закреплено зеркало.

Рабочее положение нивелиру придают с помощью винта. Если нужно взять точку отсчета, движение прибора по горизонтали осуществляет элевационный винт.

Горизонтальную визирную ось удерживает компенсатор, работающий автоматически. Он позволяет увеличивать точность замеров.

Использование нивелира позволяет получать максимально точные результаты замеров. Программное обеспечение позволяет оперативно обрабатывать полученные данные, а запоминающее устройство – фиксировать замеры.

На данный момент существует 3 основных вида нивелиров, применяющихся для разных видов работы:

лазерные;
электронные (цифровые);
оптические.

Каждый из типов этого прибора имеет свои конструктивные особенности, влияющие на популярность устройств.

Устройство лазерного нивелира

Схема измерения нивелиром.

Сейчас в строительстве распространены лазерные нивелиры, так как данные инструменты наиболее просты в эксплуатации. Особенность конструкции такого прибора – наличие лазерного излучателя. С его помощью через оптическую призму подается лазерный луч в пространство.

Лучи лазера образовывают в пространстве 2 пересекающиеся перпендикулярные плоскости. Ориентируясь на них, можно легко выровнять поверхность.

Лазерные приборы могут быть ротационными. Их отличие состоит в том, что такой прибор имеет электродвигатель, что позволяет ему работать быстрее и поворачивать излучатель на 360º.

В лазерных устройствах вместо призмы используют линзу, которая создает в пространстве видимую невооруженным взглядом точку. Эта точка превращается в ровную линию, на которую можно ориентироваться во время ремонта или поклейки обоев.

Главное отличие теодолита от нивелира

Основные отличия при использовании оптических измерительных приборов

Основные элементы управления нивелира.

Широкое применение лазерного измерительного оборудования в строительстве не позволяет обеспечить окончательную победу над теодолитами и нивелирами, которые имели всегда традиционное применение при проведении геодезических работ. В чем состоит разница между исследуемыми приборами?

Какое влияние оказывает погрешность на точность измерений? Имеются ли специальные ограничения, которые переступать не следует? Как правильно учитывать высоту рельефа для построения карт местности? На эти вопросы можно ответить, зная отличительные особенности теодолита и нивелира.

Теодолит является прибором, позволяющим измерить как горизонтальные, так и вертикальные углы. Инструмент позволяет с высокой точностью определять величины измеряемых углов между разными точками пространства

Важность привязки зданий к определенным точкам связана с замерами углов между ними в пространстве. С учетом полученных результатов можно сделать разметку контура зданий, профиля дороги и других величин, определяемых за счет точного измерения результата

Производимые измерения с помощью оптического теодолита подразделяются на 3 класса. Сюда можно отнести такие виды прибора, как:

Точные оптические теодолиты, которые обеспечивают погрешность в пределах 2-5 секунд, такие модели являются наиболее ходовыми при проведении строительных работ.
Прецизионные, которые помогают обеспечить погрешность в интервале 1 секунды.
Технические оптические теодолиты с погрешностью, достигающей 1 минуты.

Они применяются в сфере мелиорации, в лесотехнике и других местах, при исследовании которых не потребуется проведение измерений с высокой точностью. С помощью прецизионных теодолитов можно отследить деформацию зданий, которая происходит с течением времени в зависимости от влияния природных условий и собственного веса строительных объектов.

Качественное проведение измерений приборами

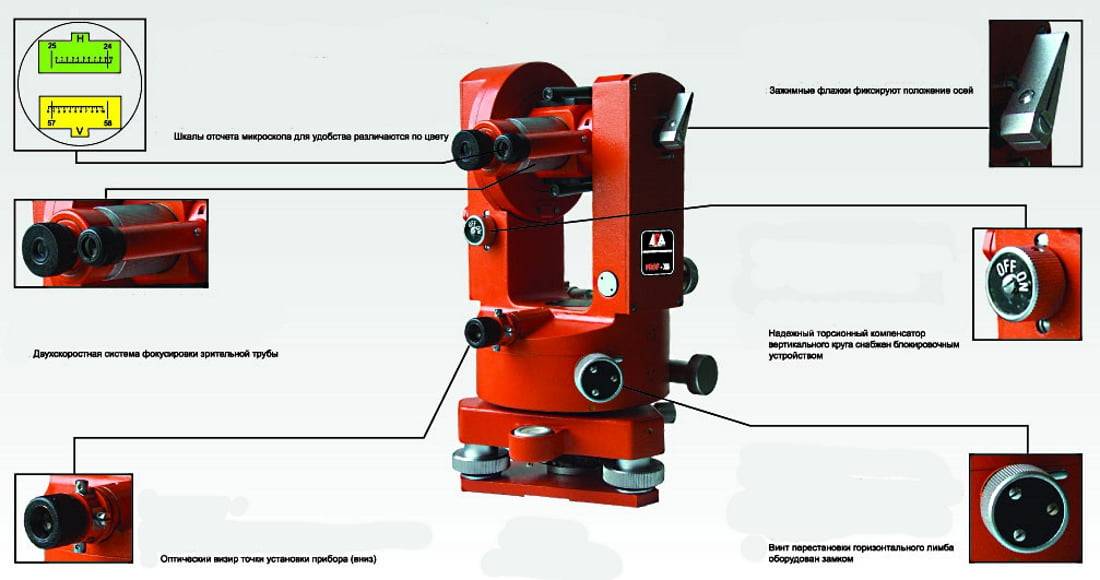

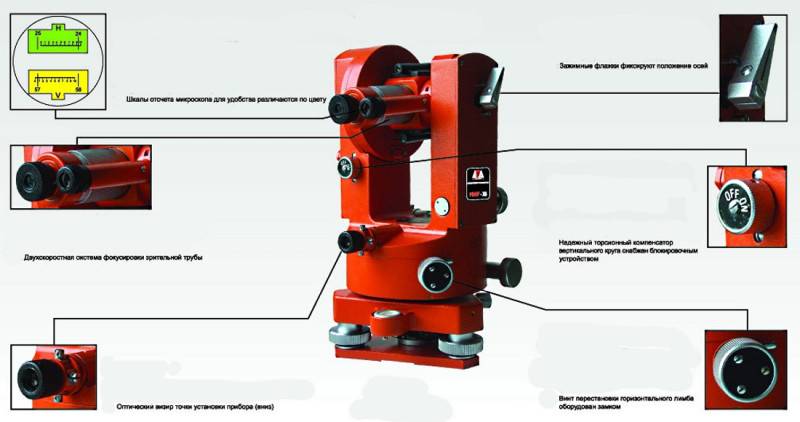

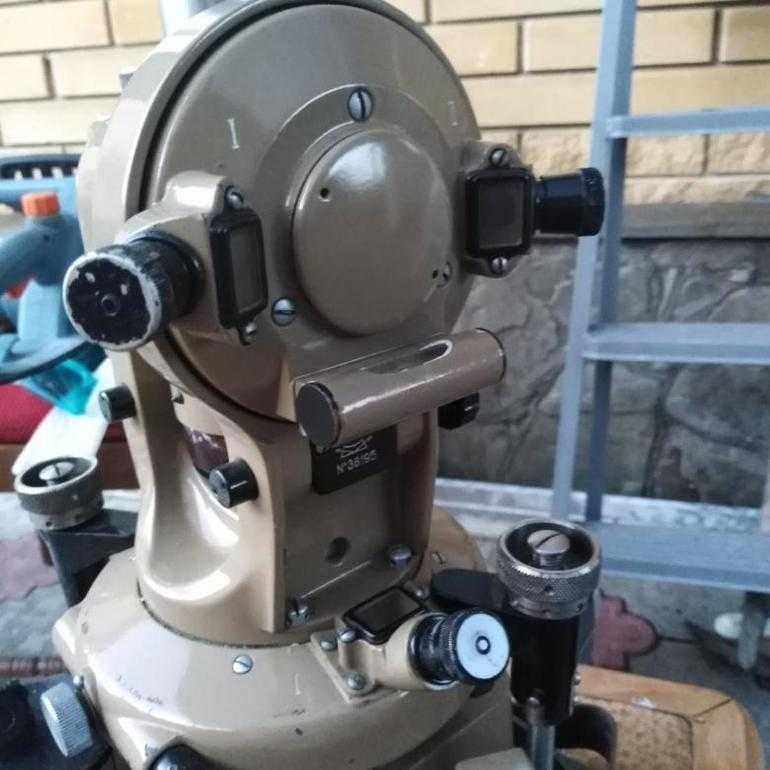

Элементы управления теодолитом.

Профессионалы в области строительства применяют высокие требования к качеству строительных объектов, которые всегда увеличивались со временем. Чтобы удовлетворять всем необходимым требованиям возведения строений, строители должны осуществлять множество разных измерений, позволяющих определять допущенные неточности в процессе проведения работ. Это позволяет продвинуть весь процесс строительства дальше с учетом всех ошибок, которые будут своевременно исправлены.

Качественное проведение всех замеров требует использования геодезических приборов, входящих в довольно большую группу измерительных инструментов. Определенный измерительный инструмент создан для выполнения конкретных измерений. Вместе с тем различают приборы для измерений, которые являются многопрофильными с широким спектром возможностей.

Если сравнивать два устройства для проведения специальных замеров, то применение теодолита связано с выполнением наиболее универсальных измерений в сравнении с нивелиром, специализация которого является более узкой.Несмотря на это, оба вида измерительных приборов имеют широкую сферу применения.

Для теодолита свойственна двухканальная оптическая система, обеспечивающая механизму максимально независимую и надежную систему, связанную с построением изображения 2-х кругов, которые находятся в плоскости одной шкалы. Система отсчета теодолита связана с использованием микроскопа, который имеет определенную цену деления. Для разделения кругов теодолита предусмотрены одинарные штрихи.

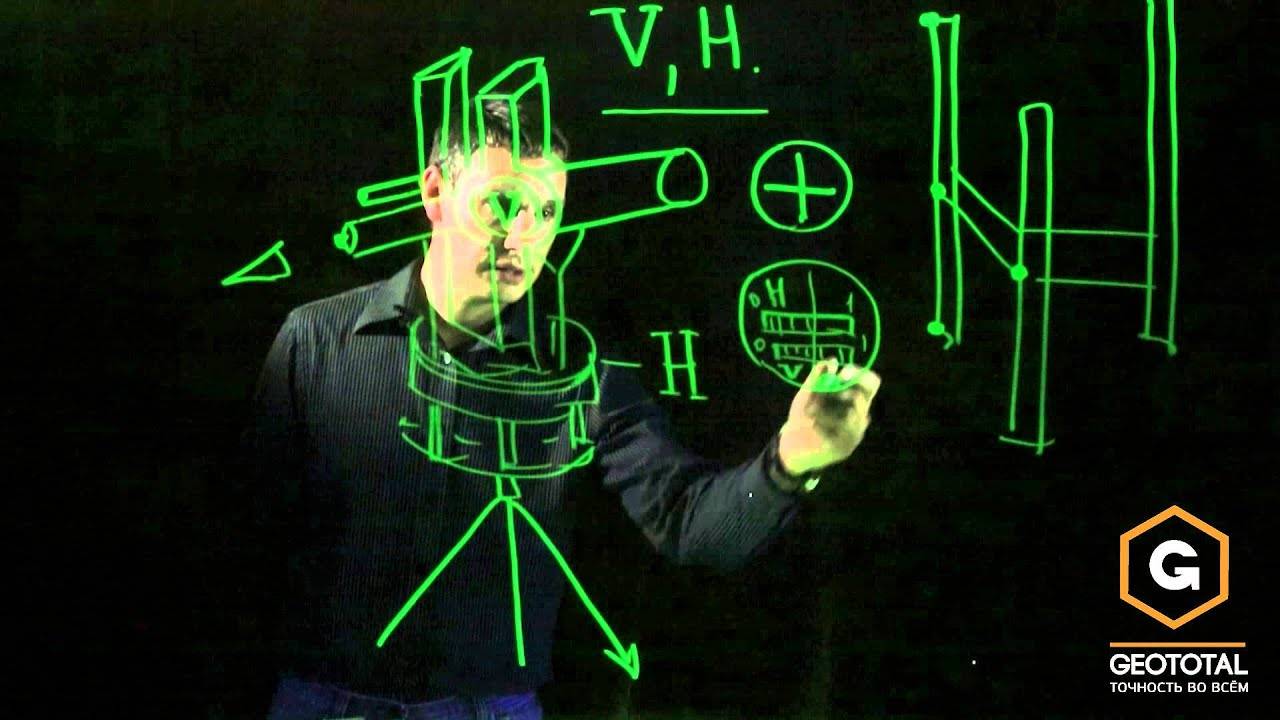

Теодолит. Для чего предназначен и как устроен.

Сферы применения устройства

То, для чего нужен теодолит, определяется его точностью. Основными областями использования прибора являются:

геодезические сети сгущения;
триангуляция;
полигонометрия;
прикладная геодезия;
промышленность (установка конструкционных элементов машин и механизмов);
строительство промышленных объектов и не только.

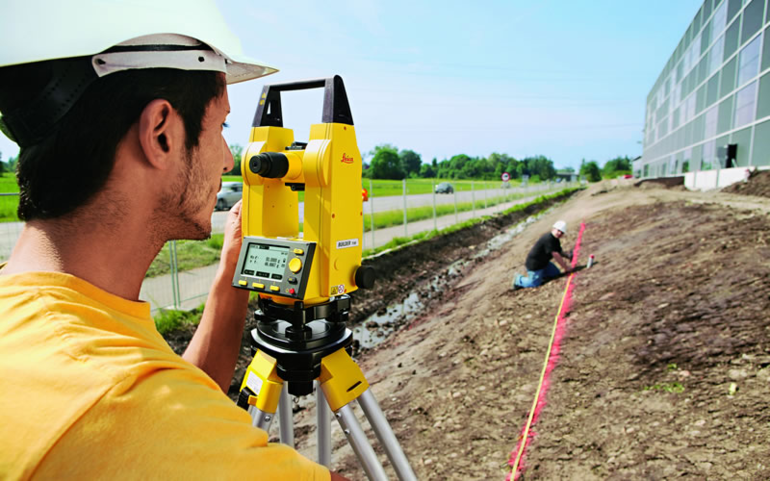

Использование устройства при возведении многоэтажных домов выглядит так:

Так, наводя на разные точки на конструкции, оператор может измерять углы.

В настоящее время теодолит является одним из важнейших приборов для проведения строительных и проектировочных работ. Этот инструмент для многих профильных специалистов (например, геодезистов) является рабочим, и его правильный выбор является залогом успешного результата работы. Приобретая теодолит, нужно помнить о тщательном уходе за его оптическими элементами

Перевозить прибор нужно очень осторожно. Спровоцировать поломку, которую в некоторых случаях нельзя устранить, могут такие факторы, как падение или тряска

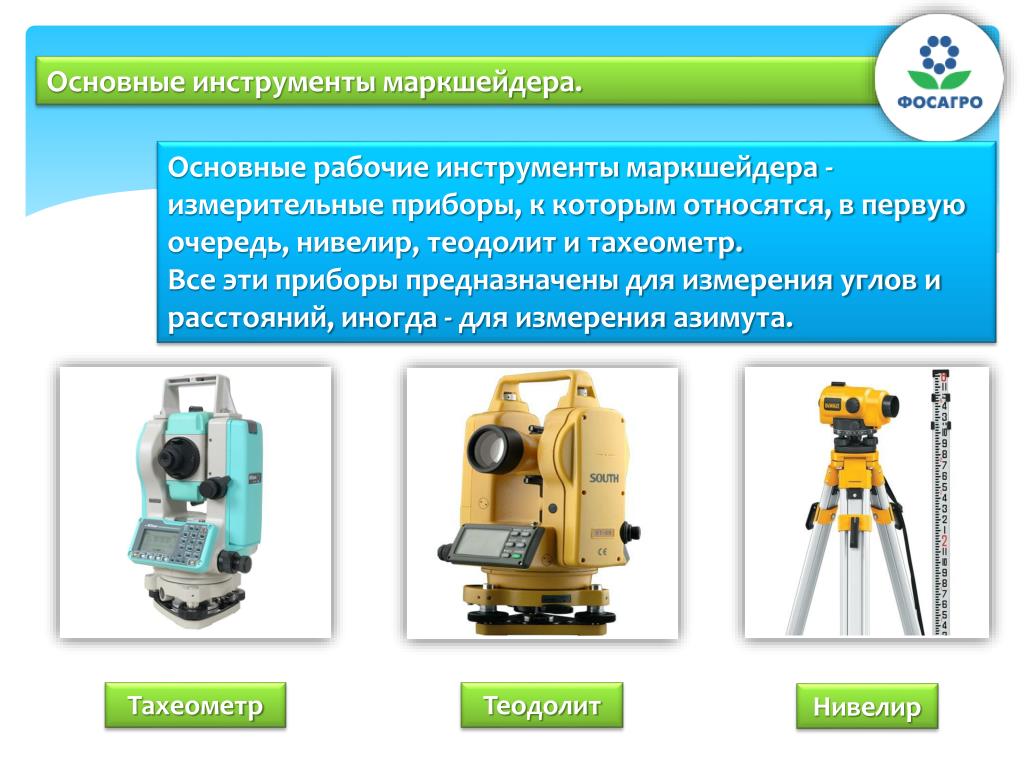

Нивелир, теодолит, тахеометр относятся к главным измерительным устройствам, которые должны быть в арсенале работы маркшейдера. Их основное назначение связано с измерением углов и различных расстояний. Нивелир отличает простота функциональных характеристик, работа его связана с вычислением вертикальных углов. Теодолит уже специализируется на измерении не только вертикальных, но и горизонтальных углов. Тахеометр – наиболее универсальная разновидность измерительного прибора, благодаря которому появляется возможность вычислений и расстояний до цели (объекта, например). Такая функциональная особенность позволяет производить расчеты и обработку данных за короткое время. Существуют такие модели тахеометров, которые имеют в своем составе даже компьютер для запоминания и воспроизводства данных.

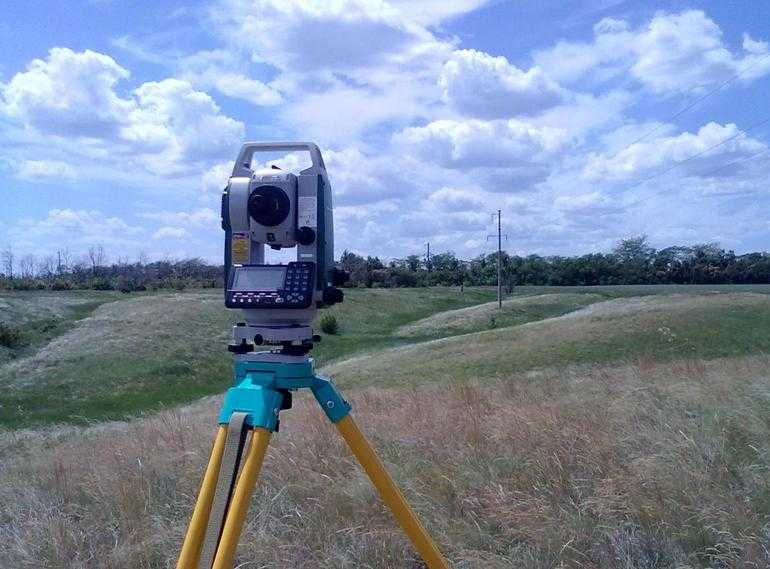

Тахеометр рассматривают как одну из разновидностей теодолитов – само название с древнегреческого языка переводится как быстрый.
Итак, разберемся, чем отличается теодолит от тахеометра. Главная отличительная особенность состоит в наличии у последнего дальномера, благодаря которому и возможно производить измерения не только углов, но и расстояний. Для выполнения геодезических работ электронный тахеометр незаменим, его надежность, многофункциональность позволяют решать множество поставленных задач на высокопрофессиональном уровне.

Существуют тахеометры двух видов:

отражательные;
безотражательные.

Безотражательные разновидности рассчитаны на измерение расстояний до любой плоскости, а тахеометры с дальномером могут вычислять расстояния на ту цель, на которую направлена труба устройства.

Как выбрать измерительный прибор высокого качества – основные рекомендации

составные части (комплектующие);
страна-производитель;
технические функциональные особенности.

Так, при покупке таких устройств, как теодолит, тахеометр нужно, в первую очередь, ознакомиться с составными частями этих приборов, а также уделить внимание их техническим возможностям. Необходимо посмотреть, есть ли в наличии компенсаторы, флэш-карта, аккумуляторы, а кроме того, оценить степень точности и дальность работы

При покупке даже такого прибора, как теодолит б/у , не нужно забывать о стране-изготовителе и отдавать предпочтение лишь популярным и проверенным брендам.

Безусловно, непосредственно перед покупкой измерительного прибора Вы должны определиться с целью такого приобретения и условиями, в которых он будет использоваться. Например, если круг работ сводится лишь к выполнению геодезических исследований, то достаточно приобрести и обычный тахеометр отражательного типа. В таком случае тахеометр, цена на который будет значительно ниже стоимости профессиональных лазерных моделей, решит поставленные перед Вами задачи.

В любом случае стоимость на электронные тахеометры будет значительно выше, чем на теодолиты. Это объясняется тем, что вычисление и получение результатов производятся с применением электронной системы.

Теодолит и нивелир – современные геодезические приборы, созданные для выполнения важных измерительных операций в пространстве. Это требуется во многих сферах, к примеру в строительной. Каковы особенности каждого инструмента? И чем отличается теодолит от нивелира? Рассмотрим это.

16.5. ИЗМЕРЕНИЕ ГОРИЗОНТАЛЬНЫХ УГЛОВ И МАГНИТНЫХ АЗИМУТОВ НАПРАВЛЕНИЙ

Непосредственно перед выполнением измерения теодолит приводится в рабочее положение путём последовательного выполнения трёх операций: центрирования, горизонтирования и установки трубы.Центрирование и горизонтирование теодолита подразумевает установку осей вращения алидады в горизонтальное положение над вершиной измеряемого угла. Установка трубы – операция выставления трубы по глазу и предмету (см. п. 16.4.3). После установки теодолита в рабочее положение приступают к измерению горизонтальных углов. Различают следующие основные способы измерения горизонтальных углов: приемов; совмещения нулей лимба и алидады; повторений.

16.5.1. Способ приемов

Прием состоит из двух полуприемов. Первый полуприем выполняют при положении вертикального круга слева от зрительной трубы. Закрепив лимб и открепив алидаду, наводят зрительную трубу на правую визирную цель (точка А рис. 16.8). После того как наблюдаемый знак попал в поле зрения трубы, зажимают закрепительные винты алидады и зрительной трубы и, действуя наводящими винтами алидады и трубы, наводят центр сетки нитей на изображение знака и берут отсчёт по горизонтальному кругу (отсчет а). Затем, открепив трубу и алидаду, наводят трубу на левую визирную цель (точка В). и берут второй отсчёт (отсчет в). Разность первого и второго отсчётов даёт величину измеряемого угла.

β = а – b

Если первый отсчёт оказался меньше второго, то к нему прибавляют 360º°, тогда:

β = (а + 360°) – b

Второй полуприем выполняют при положении вертикального круга справа, для чего переводят трубу через зенит. Чтобы отсчёты отличались от взятых в первом полуприеме, смещают лимб на несколько градусов. Затем измерения выполняют в той же последовательности, как в первом полуприеме. Если результаты измерения угла в полуприёмах различаются не более двойной точности прибора (то есть 1′ для теодолита Т30), вычисляют среднее, которое и принимают за окончательный результат.

Рис. 16.8. Схема измерения угла способом приемов:а – при размещении нуля лимба вне измеряемого угла; б – при размещении нуля лимба внутри измеряемого угла

Во избежание появления ошибки, связанной с наклоном вех, визирование производят на нижнюю часть вехи или шпильки.

16.5.2. Способ совмещения нулей лимба и алидады

Этот способ используют, когда необходимо быстро оценить значение измеряемого угла. Совместив нули лимба и алидады, осуществляют точную наводку перекрестья нитей зрительной трубы на левую визирную цель (точка В). Закрепив лимб и открепив алидаду, визируют трубу на правую визирную цель (точка А). Отсчет по горизонтальному кругу непосредственно выразит значение измеряемого справа по ходу лежащего угла. Данный способ часто используют для быстрого контроля измерений.

16.5.3. Способ повторений

Рис. 16.9. Схема измерения угла способом повторений.

Каждый раз в ходе измерений фиксируют переход через нулевой штрих лимба добавлением к конечному отсчету 360°. Тогда искомое значение измеряемого угла определится:

где k – число переходов через нулевой штрих лимба.

В отдельных случаях такие измерения производят при двух кругах теодолита (KЛ и КП), принимая за окончательное среднее значение угла из двух, полученных в результате измерений.

16.5.4. Измерение магнитных азимутов направлений теодолитного хода

Магнитные азимуты в теодолитном ходе измеряют для ориентирования теодолитного хода по магнитному меридиану. Чтобы привязать стороны теодолитного хода к осевому меридиану зоны (вертикальной линии координатной сетки) магнитные азимуты пересчитывают в дирекционные углы (см

тему 6)

Обратите внимание на то, что сам теодолит не предназначен для измерения ориентирных углов, но если к нему прикрепить ориентир-буссоль (рис. 16.10), то можно определить магнитный азимут заданного направления. Рис

Рис

16.10. Ориентир-буссоль

Рис. 16.10. Ориентир-буссоль

Для определения магнитного азимута ориентир-буссоль устанавливают в специальный паз, имеющийся на вертикальном круге теодолита, и закрепляют ее винтом (рис. 16.11). Положение магнитной стрелки наблюдают в зеркале, которому придают нужный наклон. Магнитная стрелка показывает направление магнитного меридиана, от которого отсчитывают магнитный азимут или румб заданного направления.

Рис. 16.11. Теодолит с прикрепленной ориентир-буссолью
